KÄYTTÖOHJE PF 80-18 PURE Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN - EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kone PF 80-18 vastaa mainittujen EU-direktiivien vaatimuksia. Sen suunnittelussa ja valmistuksessa on sovellettu luettelossa ilmoitettuja standardeja. Teknisten asiakirjojen laatimiseen valtuutettu henkilö: Mafell AG

1 Merkkien selitykset 76
2 Tuotetiedot 76
2.1 Tiedot valmistajasta....76
2.2 Akun tiedot 76
2.3 Konetunnus 76
2.4 Tekniset tiedot 77
2.5 Päästöt 77
2.6 Toimituslaajuus 77
2.7 Määräystenmukainen käyttö 78
2.8 Jäännösriskit 78
3 Turvallisuusohjeet 78
4 Rakenne 79
4.1 Kuvatut komponentit....79
5 Varustelu/säätö 80
5.1 Akun lataaminen....80
5.2 Käännettävä akku 80
5.3 Akku – varaustila ja merkkivalonäyttö 80
5.4 Akun asettaminen paikalleen 80
5.5 Akun poistaminen....81
5.6 Lastujen imu 81
5.7 Jyrsimen vaihto 81
5.8 Kääntölevyn vaihto 81
6 Käyttö 82
6.1 Yleistä....82
6.2 Kytkentä ja poiskytkentä....82
6.3 Työohjeet....82
6.4 Tasausjyrsintä 82
7 Huolto ja kunnossapito 83
7.1 Kone 83
7.2 Jyrsin 83
7.3 Säilytys 83
7.4 Kuljetus....83
7.5 Akkujen/paristojen hävittäminen....83
8 Häiriöiden poisto....84
9 Erikoistarvikkeet 85
10 Räjähdyssuojausmerkintä ja varaosaluettelo 85

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

koneeseen, jonka tuotenumero on 91F102

2.1 Tiedot valmistajasta

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218, e-mail [e-mail]

2.2 Akun tiedot

Akkujen EU-vaatimustenmukaisuusvakuutus löytyy kotisivuvujemme www.mafell.com alaosan kohdasta Legal notice, Declaration of Conformity.

2.3 Konetunnus

CE-tunnus, joka osoittaa konedirektiivin liitteen l mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje Tämä vähentää loukkaantumisriskiä

Suojaa akku kuumuudelta, liialliselta auringon säteilyltä, tulelta, pakkaselat, vedeltä ja kosteudelta.

Suojaa akkupaketit kosteudelta!

Suojaa akkupaketit tulelta!

Räjähdysvaara!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) on valmistajille yhteinen akkujärjestelmä. Lisää informaatiota saat osoitteesta www.cordless-alliance-system.com.

2.4 Tekniset tiedot

Moottorityyppi	harjaton
Käyttöjännite	18 V DC
Kierrosluku joutokäynnissä	10 000 min ^-1
Imuistukan halkaisija	35 mm
Jyrsimen halkaisija	80 mm
Paino ilman akkua	2,8 kg
Mitat (L x P x K)	160 x 316 x 162 mm

2.5 Päästöt

Annetut meluemissiot on mitattu normin EN 62841-1 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara

Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään.

Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.5.1 Melupäästötiedot

EN 62841 mukaan määritetyt melupäästöarvot:

Äänenpainetaso	L_PA = 90 dB (A)
Epävarmuus	K_PA = 3 dB (A)
Äänitehotaso	L_WA = 98 dB (A)
Epävarmuus	K_WA = 3 dB (A)

Melumittaus suoritettiin ilman työkalua tyhjäkäynnillä.

2.5.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä on alle 3,3 m/s ^2 .

2.6 Toimituslaajuus

Pintajyrsin PF 80-18, täydellinen:

1 jyrsinpää
1 imuistukka
2 käyttötyökalua
1 kuljetuslaatikko
1 käyttöohje
1 "Turvallisuusohjeita"-vihko

2.7 Määräystenmukainen käyttö

Pintajyrsin PF 80-18 soveltuu materiaalin ulkonemien pintajyrsintään ja tasausjyrsintään massiivipuusta tai puun kaltaisista materiaaleista valmistetuilla tasaisilla pinnoilla.

Tätä varten koneen pohjalevy on asetettava työkappaleen tasaisille alueille. Vapaalla kädellä tapahtuva työstö ei ole sallittua. (Takaisiniskun riski) Käytä vain mukana toimitettua työkalua.

Älä poista mitään turvalaitteita salliaksesi muun kuin edellä kuvatun työskentelyn.

Muunlainen kuin yllä kuvattu käyttö on kiellettya. Valmistaja ei vastaa muunlaisen käytön aiheuttamista vahingoista.

Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja- kunnossapito-ohjeiden noudattaminen.

Käytä vain alkuperäisä Mafell / CAS-Akkupakkauksi ja lisätarvikkeita.

2.8 Jäännösriskit

Vaara

Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen.

- Koneen rekyyli.

- Jyrsimeen koskettaminen suojarenkaan alapuolelle.

- Jyrsimeen koskettaminen suojarenkaan ollessa auki.

- Koneen tallettaminen työkalun ollessa loppumassa ja siitä johtuva koneen tai kiinni otetun esinee odottamaton liike.

- Työkalun murtuminen ja koko työkalun tai sen osa sinkoutuminen ulos.

- Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia.

- Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita.

3 Turvallisuusohjeet

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeet tuotteen mukana toimitetusta vihkosta 070500 "Turvallisuusohjeet" (standardin 62841-1 mukaisesti).

Yleiset ohjeet:

a. Pidä sähkötyökalusta kiinni vain eristetyiltä kahvapinnoilta, kun teet töitä, joissa sähkötyökalu voi osua piilossa oleviin sähköjohtoihin. Kosketus jännitettä johtavaan ja johtoon voi tehdä laitteen metalliset osat jännitteellisiksi ja johtaa sähköiskuun.

Kiinnitä ja varmista työkappale tukevalle alustalle puristimilla tai muilla välineillä ja

tavalla. Jos pidät työkappaleesta kiinni kädellä tai pidät sitä kehoasi vasten, se pysyy epävakaana, mikä voi johtaa ohjauksen menettämiseen.

• Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, millä olisi vaikutus turvallisuuteen.
• Huomaa tasausjyrsintää koskevat ohjeet luvussa 6.4.
• Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Älä laske konetta alas ennen kuin työkalu on loppunut.
• Suojaa kone ja akut kosteudelta!
• Älä heitä akkuja tuleen!
  Älä käytä rikkinäisiä tai muotonsa muuttaneita akkuja!
• Älä avaa akkuja!
  sanÄlä kosketa akkujen kontakteja tai oikosulje niitä!

• Rikkinäisistä li-ion-akuista voi valua lievästi sä hapanta, palamiskelpoista nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä pääsee silmiin, pese ne puhtaalla vedellä ja mene välittömästi lääkärin tutkittavaksi!x

• Ota akut koneesta, ennen minkään asetuksen, varusteiden muuttamisen, huollon tai puhdistuksen suorittamista.

• Varmista, että kone on kytketty pois päältä akkuja paikalleen asetettaessa.
• Jos kone on käyttämättä ilman valvontaa, sitä kuljetetaan tai varastoidaan, poista akut koneesta.

Henkilökohtaisten turvavarusteiden käyttö:

• Käytä aina käytön aikana kuulosuojaimia.
• Käytä aina kaikissa töissä suojalaseja.
• Käytä aina käytön aikana pölynsuojamaskia.

Käyttöä koskevat ohjeet:

• Älä koskaan vie kättä leikkausalueelle tai työkalun läheisyyteen. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin suojakotelosta.
• Älä koskaan pidä työkappaletta kädessäsi tai jalkasi päällä. Kiinnitä työkappale vakaaseen alustaan esim. puristimilla.
• Älä koskaan käytä vahingoittuneita tai vääriä työkalun aluslevyjä tai ruuveja.
• Pidä molemmin käsin kiinni koneesta ja käsivarret asennossa, joka mahdollistaa koneen mahdollisten takaiskujen hallinnan.
• Tarkista, ettei työkappaleessa ole mitään vieraita esineitä. Älä sahaa tai jyrsi rautaosia.
• Jyrsi aina vastakkaiseen suuntaan.
• Tarkista ennen käyttöönottoa, että jyrsin on tiukasti kiinnitetty ja pyörii moitteettomasti.
• Käytä vain sellaisia jyrsintyökaluja, jotka on hyväksytty käsisyöttöön. Käytä vain mukana toimitettua työkalua tai sopivaa varaosaa.
• Älä tartu suojarenkaan alle.
• Käännä suojarengas ylös vain tasausjyrsintää varten (katso luku 6.4).
• Irrota akku ennen työkalun vaihtoa, säätö- ja huoltotöitä ja häiriöiden poistoa (tähän kuuluu myös kiinni juuttuneiden sälöjen poistaminen).
• Tarkista ennen käynnistämistä, että jyrsin on kiristetty.
• Kytke laite päälle vasta, kun se lepää työstettävän tasaisen alustan päällä. Kytke kone pois päältä työstön jälkeen, äläkä nosta koneesta ennen kuin työkalu on pysähtynyt.

• Aloita työkappaleen jyrsiminen vasta, kun jyrsin on saavuttanut täyden pyörimisnopeutensa.

• Tarkista, ettei työkappaleessa ole mitään vieraita esineitä. Älä jyrsi metalliosiin, esim. nauloihin.

• Työskentele ainoastaan silloin kun pohjalevy voidaan asettaa tukevasti paikalleen.
• Vapaalla kädellä työstö ei ole sallittua.
• Jyrsinnän aiheuttama puupöly heikentää näkyvyyttä ja se voi olla terveydelle vahingollista. Kone on siksi kytkettävä lastunpoistolaitteeseen pidempiaikaisen käytön aikana, kun ei työstetä ulkona tai asianmukaisesti ilmastoidussa tilassa.

Huoltoa ja kunnossapitoa koskevat ohjeet:

• Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä.
• Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa.

4 Rakenne

4.1 Kuvatut komponentit

(katso kuvat 1, 2, 4)

(1) Pohjalaatta
(2) Suojarengas
(3) Karan lukituspainike
(4) Käsikahva
(5) Kahvaosa
(6) Akku
(7) Kytkinpainike
(8) Jyrsinpää
(9) Kääntölevyt

5 Varustelu/säätö

5.1 Akun lataaminen

Tarkista, vastaako akun nimellisjännite koneessa ilmoitettua jännitettä.

Akku ja latauslaite on valmistettu toisilleen sopiviksi. Käytä vain alkuperäisiä Mafell/CAS-akkupaketteja ja latureita.

Kun sinulla on uusi kone, lataa ensiksi akku.

Lue latauksen kuvaus laturin mukana toimitetusta ohjeesta.

Akku on varustettu lämpötilavalvonnalla. Valvonta takaa sen, että akkua ladataan vain lämpötila-alueella 0°C - 50°C. Tämä parantaa akun kestoikää.

Olennaisesti lyhentynyt käyttöaika latausten välillä ilmaisee, että akku on kulunut ja se pitää vaihtaa uuteen.

Vaara

Räjähdysvaara

Suojaa akku kuumuudelta, tulelta ja kosteudelta.

Älä aseta akkua lämpöpatterin päälleäläkä aseta akkua pitemmäksi aikaa alttiiksi suoralle aurington säteilylle. Yli 50°C:n lämpötilat vahingoittavat akkua. Anna lämmenneen akun jäähtyä ennen lataamista. Optimaalinen säilytyslämpötila-alue on 10°C - 30°C.

Älä avaa akkua ja suojaa sitä iskuilta. Säilytä akkua kuivassa ja pakkaselta suojatussa tilassa.

Vaara

Suojaa akun kontaktit, kun sitä säilytetään latauslaitteen ulkopuolella. Metallisen siltauksen aiheuttama oikosulku aiheuttaa palo- ja räjähdysvaaran.

Noudata ympäristönsuojelua koskevia ohjeita.

5.2 Käännettävä akku

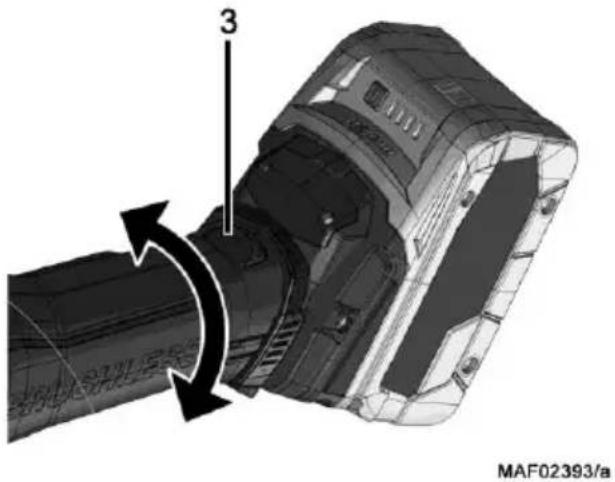

Koneen takaosaa voi kääntää kolmessa vaiheessa 270° (katso kuva 3). Näin koneen voi mukauttaa työolosuhteisiin. Työskentele vain kone lukitussa asennossa.

• Paina ensin lukituspainiketta 3, jotta voit painaessasi kääntää koneen takaosaa.
• Päästä lukituspainikkeesta 3 irti kääntämisen aikana. Varmista, että lukitus kytkeytyy niin, että kuulet napsahduksen.

5.3 Akku – varaustila ja merkkivalonäyttö

Näet akun varaustilan painamalla akun painiketta. Lue varaustila LED-valoista.

Jos akku on melkein tyhjä, yksi LED-valo vilkkuu. Lataa akku uudelleen.

5.4 Akun asettaminen paikalleen

Tarkista ennen käyttöä, vastaako akun nimellisjännite koneessa ilmoitettua jännitettä.

Vaara

Jos akku vaihdetaan väärin, on olemassa räjähdysvaara. Vaihda akku vain samaan tai vastaavaan tyyppiin.

Paikalleen asettaminen: Työnnä ladattua akkua käsikahvan alla olevaan akkujohteeseen, kunnes se napsahtaa tuntuvasti lukitukseen.

Ennen koneen käyttöä on varmistettava, että akut ovat tukevasti paikallaan.

5.5 Akun poistaminen

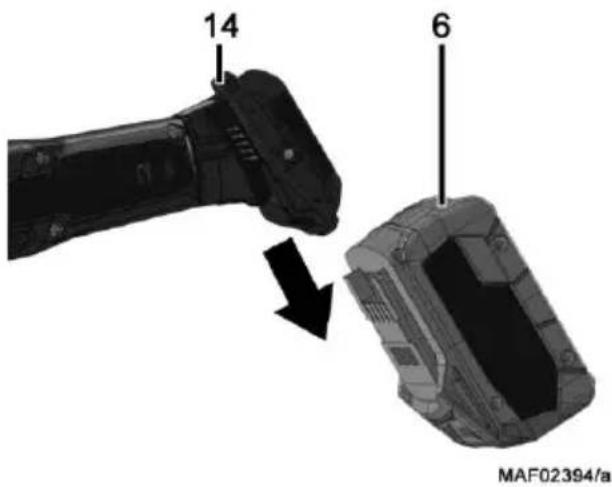

Paina akun lukituspainiketta 14 ja vedä akku 6 pois akkujohteesta (katso kuva 4).

14 6 MAF02394/a

Kuva 4

Älä käytä väkivaltaa.

5.6 Lastujen imu

Vaara

Terveydelle vaaralliset pölyt tulee imuroida pois M-imurilla.

Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s.

Imuliitännän sisähalkaisija on 35 mm.

5.7 Jyrsimen vaihto

Vaara

Poista akku ennen kaikkia huoltotöitä.

Kone on säädetty toimitettuun leikkuriin sen toiminnan varmistamiseksi, joten vain vastaavaa varaosaa voidaan käyttää.

• Paina karan lukituspainiketta ja pidä sitä painettuna.
• Aseta mukana toimitettu mutterinväännin jyrsinpäähän ja käännä jyrsinpäätä niin pitkään vastapäivään, että pää löystyy ja sen voi irrottaa.

- Vaihda jyrsin ja kiristä se uudelleen (13 Nm). Kiinnitä huomiota siihen, ettei kiinnityspinnoilla ole lastuja.

Teroituksen poistaminen tapahtuu liottamalla leikkureita petrolissa tai kaupallisesti saatavilla olevissa teroituksen poistoaineissa 24 tunnin ajan.

5.8 Kääntölevyn vaihto

Vaara

Poista akku ennen kaikkia huoltotöitä.

Vaara

Jyrsinterät ovat leikkaustyökaluja ja niissä on terävät kulmat ja terävät reunat. Käsittele näitä teriä varovasti, jotta et loukkaa itseäsi tai vahingoita niitä.

Jyrsinpää on varustettu 4 kovametalliterällä. Jos terät tylsistyvät, voit kääntää kääntölevyn enintään kolme kertaa. Sen jälkeen on käytettävä uusia alkuperäisiä kääntölevyjä!

Toimi seuraavasti:

• Kierrä uppokantaruuvit irti mukana toimitetulla kuusiokoloavaimella SW4.
• Puhdista kaikki osat ja leikkuupään teräkammiot.
• Käännä tai uudista terät.
• Kiinnitä kääntölevyt uppokantaruuveilla ja kiristä ruuvit uudelleen kuusiokoloavaimella SW4 Iujasti kiinni (4 Nm).

Osat on asetettu oikein, kun veitsenterän takaosa on tukirunkoa vasten ja uppokantaruuvi voidaan ruuvata niin pitkälle, että uppokantaruuvin pinta on uppokantaruuvin pinnan alapuolella tai yhtä suuri kuin uppokantaruuvin pinta. Terien maksimaalinen radiaalinen ulkonema 1,1 mm on tällöin taattuna.

6 Käyttö

6.1 Yleistä

• Nämä käyttöohjeet on saatettava kaikkien niiden henkilöiden tietoon, joille koneen käyttö on uskottu, erityisesti luvun "Turvallisuusohjeet" mukaisesti.
• Vamista, että jyrsin on kiinnitetty oikein.

6.2 Kytkentä ja poiskytkentä

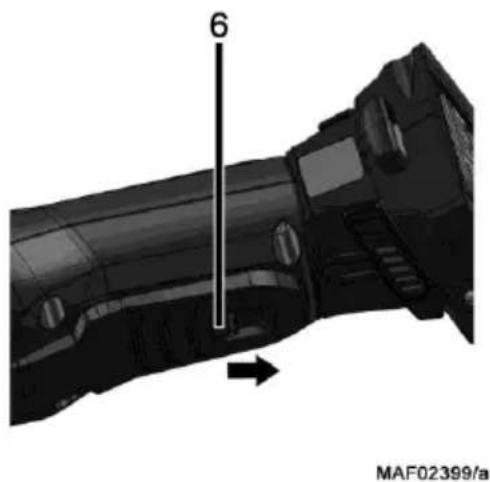

• Kytkentä: Työnnä turvakytkintä nuolen suuntaan ja paina kytkinpainiketta 6 (katso kuva 5)
• Poiskytkentä: Päästä irti kytkinpainikkeesta 6.

6 MAF02399/a

Kuva 5

Koska kyseessä on kytkin ilman lukitusta, kone käy vain niin pitkään kuin kytkinpainiketta pidetään painettuna.

Sisäänrakennettu automaattinen jarru rajoittaa työkalun pysähtymisajan noin 1–2 sekuntiin.

Kone on varustettu uudelleenkäynnistyssuojalla. Ylikuormituksen esiintyessä kone on ensin kytkettävä pois päältä ja sitten uudelleen päälle.

6.3 Työohjeet

• Kun suojarengas 2 on taitettu alas, materiaalin ulkonemien pintajyrsintä on mahdollista 10 mm:n korkeuteen asti.
• Pidä molemmilla käsillä kiinni pintajyrsimestä kahvasta ja moottorikotelosta.
• Aseta kone tukevasti pohjalevyn kanssa työkappaleen tasaiselle alueelle.
• Kytke kone päälle.
• Kytke kone pois päältä, kun päästät toisen käden irti koneesta tai nostat konetta.

Vaara

Ennen koneen asettamista sivuun sammuta moottori ja odota, kunnes työkalu on pysähtynyt.

6.4 Tasausjyrsintä

Tasausjyrsintää käytetään jyrsittäessä esiin työntyvä materiaali tasaiseksi työkappaleen reunan kanssa.

Toimi seuraavasti:

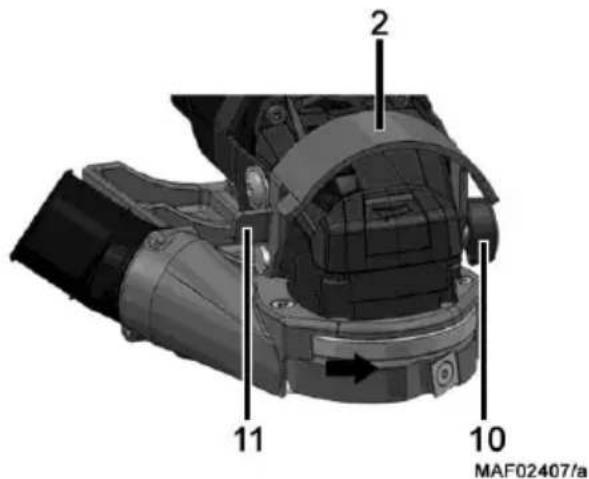

• Löysää siipiruuvi 10 ja käännä suojarengas 2 kahvapinnan 11 avulla ylös (kuva 6).
• Kiristä siipiruuvi uudelleen, jotta suojarengas kiinnittyy avatussa asennossa.

11 2 10 MAF02407/a

Kuva 6

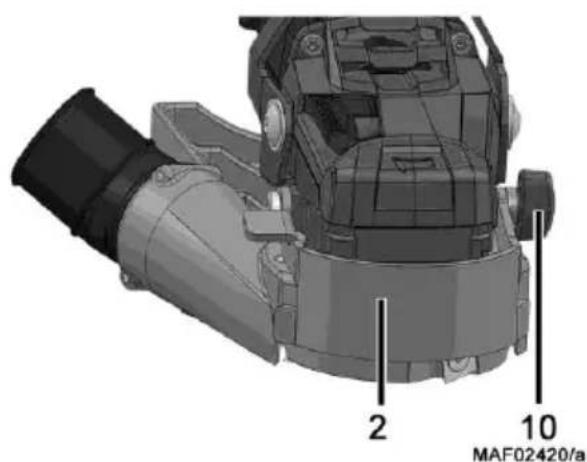

- Onnistuneen työstön jälkeen aseta suojarengas 2 takaisin lähtöasentoon ja kiinnitä se siipiruuvilla 10 (kuva 7).

7 Huolto ja kunnossapito

Vaara

Poista akku ennen kaikkia huoltotöitä.

MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa.

Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi.

Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

7.1 Kone

Koneesta pitää säännöllisin väliajoin poistaa siihen kerääntynyt pöly. Moottorin ilmaraot tulee puhdistaa pölynimurilla.

7.2 Jyrsin

Koneessa käytettävistä jyrsimistä tulisi poistaa pihka säännöllisin välein, koska puhtaat työkalut parantavat leikkaustulosta.

Puhdistukseen ei saa käyttää voimakkaasti alkalista tai happoa sisältävää puhdistusainetta.

Pihka poistetaan upottamalla jyrsin 24 tunnin ajaksi petroliin tai muuhun alan liikkeistä saatavaan pihkanpoistoaineeseen.

7.3 Säilytys

Jos konetta ei käytetä pidempään, se on puhdistettava huolellisesti (katso luku 7.1). Suihkuta paljaat metalliosat ruosteenestoaineella.

Säilytä konetta vain kuivissa tiloissa ja suojaa se säältä.

7.4 Kuljetus

Mukana olevat Li-loni-akut ovat vaara-ainelain alaisia. Käyttäjä voi kuljettaa akkuja kadulla ilman muita velvoitteita.

Lähetettäessä kolmatta osapuolta käyttäen (esim.: ilmakuljetus tai kuljetusfirma) on huomioitava erityisvaatimukset pakkausta ja merkintää koskien.

Tällöin pitää lähetyspakkausta valmisteltaessa pyydettävä apua vaara-aine-asiantuntijalta.

Lähetä akkuja vain, kun niiden kotelo on vaurioitumaton. Liimaa avoimet kontaktit peittoon ja pakkaa akku siten, että se ei pääse liikkumaan pakkauksessa.

Huomioi myös mahdollisesti pitemmälle menevät kansalliset määräykset.

7.5 Akkujen/paristojen hävittäminen

Sähkötyökalut, akut, varusteet ja pakkausmateriaalit pitää johdattaa ympäristöystävälliseen jälleenkäyttöön.

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

Vain EU-maat:

Eurooppalaisen direktiivin 2002/96/EY mukaan ei enää käyttökelpoiset sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EG mukaan vialliset tai käytetyt akut/paristot ptitää kerätä erikseen ja luovuttaa ympäristöystävälliseen jälleenkäyttöön.

Luovuta ei enää käyttökelpoiset akut/paristot suoraan osoitteeseen:

Saksassa

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Deutschland

Akut/paristot:

Li-Ion:

Huomioi ohjeet kappaleessa „kuljetus“, sivu 83.

Varaus muutoksiin.

8 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Poista ensin akku!

Seuraavassa esitetään muutama usein esiintyvä häiriö ja niiden syyt. Joidenkin muiden häiriöiden ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Poisto
Konetta ei voi kytkeä päälle	Akku on tyhjentynyt	Lataa akku
	Akku ei ole lukkiutunut päätyasentoon	Aseta akku oikein paikoilleen ja tarkista oikea asettaminen
Elektroninen merkkivalonäyttö palaa jatkuvasti.	Akku on melkein tyhjä Elektroniikka suojaa akkua syväpurkautumiselta	Tarkista akun varaus, paina akun painikettaJos vain yksi LED palaa, lataa akku
	Lämpötila liian korkea	Anna koneen tai akun jäähtyä
	Uudelleenkäynnistyssuojaus estää koneen tahattoman käynnistymisen	Kytke kone pois päältä ja takaisin päälle. Jos akku asetetaan koneen ollessa päällä, kone ei käynnisty.
Elektroninen merkkivalonäyttö palaa jatkuvasti.	Koneen ylikuormitus työskentelyn aikana. Teho voi olla tavallista alhaisempi.	Vähennä käyttöpainetta
Kone kytkeytyy pois päältä kuormituksen noustessa äkillisesti.	Kuormituksen noustessa äkillisesti nousee myös tarvittu virta äkillisesti. Tämä nousu, joka johtuu äkillisestä kiinni juuttumisesta tai takaiskusta, mitataan ja johtaa poiskytkeytymiseen.	Kytke kone pois päältä ja takaisin päälle. Voit jatkaa työskentelyä tavalliseen tapaan. Yritä välttää lisäjuuttumisia.
Äkillinen savunkehitys moottorikotelosta	Koneen elektroniikan ylikuormitus	Keskeytä energiansyöttö poistamalla akkupaketti. Savun kehittyminen loppuu.Älä aseta mitään akkua enää paikalleen! Vältä savun sisäänhengittämistä!
Kone jää seisomaan	Kone ylikuormittunut, uudelleenkäynnistyssuojaus laukeaa	Kytke kone pois päältä ja uudelleen päälle
Jyrsin jumiutuu, kun konetta työnnetään eteenpäin	Tylsä leikkuri	Sammuta kone välittömästiIrrota kone työkappaleesta ja vaihda jyrsinVaihda terät
Jyrsittyjen alueiden palojäljet	Toimenpiteeseen sopimaton tai tylsä jyrsin	Vaihda terätVaihda jyrsin
Lastunpoistolaite tukossa	Puu liian kosteaa	Puhdista lastunpoistoaukkoKäytä kuivaa puuta
	On jyrsitty pitkään ilman imulaitetta	Liitä kone ulkopuoliseen poisimurointiin, esim. pölynimuriin

9 Erikoistarvikkeet

• Jyrsinpään esijyrsittävä kääntöterä
  Til.nro 034907
• Akku-PowerTank 18 M 72 LiHD
  Til.-nro 094500
• Akku-PowerTank 18 M 72 LiHDX
  Til.-nro 094523
• Akku-PowerTank 18 M 99 LiHD
  Til.-nro 094503
• Akku-PowerTank 18 M 144 LiHD
  Til.-nro 094498
• Akku-PowerTank 18 M 144 LiHDX
  Til.-nro 094520

10 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
