Typ produktu	Bateriová podlahová myčka pro profesionální čištění rovných podlah
Značka	Kärcher
Model	B 50 W Bp
Rozměry (d × š × v)	1375 × 542 × 1082 mm (hlava D51)
Hmotnost prázdná	195 kg (D51), 191 kg (D60), 185 kg (R55)
Maximální přípustná hmotnost	245 kg (D51)
Napájení	Olověná baterie (24 V) nebo lithium-ion (25,6 V); integrovaná nabíječka 100-240 V
Kapacita baterie	Olověná: 76 / 80 / 105 / 115 Ah; Li-ion: 80 Ah
Objem nádrže na čistou vodu	50 l (přibližně)
Objem nádrže na špinavou vodu	50 l
Pracovní šířka	510 mm (D51) / 600 mm (D60) / 550 mm (R55)
Maximální rychlost pohybu	6 km/h
Teoretický plošný výkon	Až 3600 m²/h
Hladina hluku	65 dB(A)
Stupeň krytí	IPX3
Maximální teplota vody	50 °C
Čisticí programy	ECO, NORMAL, INTENZIVNÍ
Hlavní funkce	Samonaváděcí, nastavení dávkování vody/čisticího prostředku, sání, připojení chytrého telefonu (Bluetooth)
Údržba a čištění	Čištění filtru, sacích lišt, kartáčů, vypouštění a oplachování nádrže na špinavou vodu
Bezpečnost	Nouzové zastavení vyjmutím inteligentního klíče, bezpečnostní páka řízení, ochranná zařízení
Náhradní díly a opravitelnost	Kartáče (válcové/kotoučové), sací lišty, podložky, filtry; doporučený zásah servisního střediska Kärcher
Záruka	Podle podmínek země, kontaktujte prodejce

Často kladené otázky - B 50 W Bp Kärcher

Jak zapnout přístroj?

Vložte inteligentní klíč do ovládacího panelu, nastavte programátor na program (ECO, NORMAL nebo INTENZIVNÍ) a poté posuňte páku řízení dopředu nebo dozadu.

Jak nabíjet baterie?

Připojte napájecí kabel integrované nabíječky do síťové zásuvky (100-240 V). Nabíjecí cyklus trvá přibližně 10 až 15 hodin. Displej ukazuje stav nabití.

Jaké typy baterií lze použít?

Přístroj přijímá olověné baterie (24 V, 76-115 Ah) nebo lithium-ion (25,6 V, 80 Ah). Nemíchejte technologie. U baterií Li-ion musí instalaci a výměnu provést servisní středisko Kärcher.

Jak nastavit množství vody a čisticího prostředku?

Použijte tlačítka Dávkování vody a Dávkování čisticího prostředku na ovládacím panelu. Nastavte zvlášť pro každý program. U verze DOSE je čisticí prostředek předdávkován přes kanystr.

Jaká denní údržba je nutná?

Po každém použití: vyprázdněte a opláchněte nádrž na špinavou vodu, vyčistěte filtr nečistot, zkontrolujte sací lišty a kartáče. Otřete vnější části vlhkým hadříkem.

Jak vyměnit kartáče?

U válcových kartáčů (hlava R): stiskněte tlačítko výměny kartáče, otočte kryt a vyjměte kartáč. U kotoučových kartáčů (hlava D): použijte pedál výměny kartáče k uvolnění kotouče.

Co dělat, pokud je sání slabé?

Zkontrolujte, zda nádrž na špinavou vodu není plná, vyčistěte sítko turbíny a sací lišty, ujistěte se, že vypouštěcí hadice je uzavřena, a zkontrolujte těsnost sacího okruhu.

Jak vyprázdnit nádrž na špinavou vodu?

Spusťte vypouštěcí hadici, otevřete víko dávkovače a vypusťte do vhodné nádoby. Opláchněte nádrž integrovaným oplachovacím systémem, je-li k dispozici.

Na displeji se zobrazuje 'VLOŽTE KIK', co dělat?

Vložte platný inteligentní klíč. Pokud zpráva přetrvává, klíč není pro vybranou funkci povolen; použijte jiný klíč nebo nechte odblokovat servisním střediskem.

Kde najdu příslušenství a náhradní díly?

Navštivte webové stránky www.kaercher.com nebo kontaktujte svého prodejce. Používejte výhradně originální příslušenství pro zajištění bezpečnosti a výkonu.

NÁVOD K OBSLUZE B 50 W Bp Kärcher

28 Identifikační štítek

Bezpečnostní pokyny 153

Popis přístroje 153

Inteligentní klíč 154

Montáž 154

Uvedení do provozu 154

Zapnutí přístroje 155

Spárovat smartphone 155

Výzvy k údržbě 155

Provoz 155

Přeprava 156

Skladování 157

Péče a údržba 157

Nápověda při poruchách 157

Příslušenství 159

Technické údaje 160

Záruka 161

EU prohlášení o shodě 161

Obecné pokyny

Před první použití přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro předání dalšímu uživateli.

Funkce

Tento podlahový mycí stroj s odsáváním se používá k mokrému čištění rovných podlah.

Přístroj lze přizpůsobit danému účelu čištění nastavením množství vody, množství čisticího prostředku a jízdní rychlosti.

Výběrem vhodného čisticího programu lze přístroj přizpůsobit příslušnému úkolu čištění.

Pracovní šířka a objem nádrží na čistou a špinavou vodu (viz kapitola „Technické údaje“) umožňují efektivní čištění a dlouhou dobu použití.

Přístroj je samohybný.

Baterii lze nabíjet pomocí integrované nabíječky.

Nabíječku lze provozovat s napětím 100-240 V.

Upozornění

Přístroj lze vybavit příslušenstvím v závislosti na daném úkolu čištění. Vyžádejte si náš katalog nebo navštivte naše webové stránky www.kaercher.com.

Použití v souladu s určením

Tento přístroj je určen k profesionálnímu a průmyslovému použití, např. v hotelech, školách, nemocnicích, provozovnách, obchodech, kancelářích a pohostinských zařízeních. Používejte tento přístroj výhradně podle údajů v tomto návodu k použití.

• Přístroj se nesmí použít k čištění hladkých podlah citlivých na vlhkost a necitlivých na leštění.
• Přístroj není vhodný k čištění zamrzlých podlah (např. chladíren).
• Přístroj byl vyvinut pro čištění podlah v interiéru nebo zastřešených prostor.
• Přístroj je vhodný pro použití v teplotním rozsahu 5–40 °C.
• Přístroj musí být skladován na místě bez nebezpečí mrazu. Přístroj není určen pro použití v prostředí s rizikem výbuchu. S přístrojem se nesmí nasávat hořlavé plyny, neředěné kyseliny nebo rozpouštědla. Mezi ně patří benzín, ředidla do barev nebo topný olej, které mohou v případě smísení s nasávaným vzduchem vytvářet výbušné směsi. Dále aceton, neředěné kyseliny a rozpouštědla, protože narušují materiály použité v přístroji. Reaktivní kovový prach (např. hliníkový, hořčíkový, zinkový) ve spojení se silně alkalickými nebo kyselými čisticími prostředky tvoří výbušný plyn.
• Přístroj není určen k čištění veřejných komunikací. Zohledněte přípustné plošné zatížení podlahy (viz kapitola „Technické údaje“).
• Přístroj smí být vybaven pouze originálním příslušenstvím a náhradními díly.
• Při použití nabíječky nebo baterie se smí používat pouze komponenty povolené v návodu k použití. Odlišnou kombinaci musí na svou zodpovědnost potvrdit dodavatel nabíječky a/nebo baterie.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo oleje, které mohou při chybném zacházení nebo

Při likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem nesmí být likvidovány s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Bezpečnostní pokyny

Před prvním použitím přístroje si přečtěte tento návod k použití a přiloženou brožuru Bezpečnostní pokyny pro přístroje na čištění podlah, č. 5.956-251.0, a dodržujte je.

△VAROVÁNÍ

Zařízení se může převrátit

Nebezpečí úrazu

Nepoužívejte přístroj na nakloněných plochách.

△VAROVÁNÍ

Nebezpečí následkem nesprávné obsluhy

Nebezpečí úrazu.

Obsluha musí být v používání tohoto přístroje dostatečně zaškolena.

Přístroj se smí provozovat jen s uzavřenou kapotou a víkem.

Bezpečnostní zařazení

UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní

mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu.

Neobcházejte, neodstraňujte ani nedeaktivujte

bezpečnostní mechanismy.

Nouzové vypnutí

Upozornění

Vyjměte inteligentní klíč pro okamžité odstavení z provozu (nouzové vypnutí).

Pojezdová páka

Po uvolnění pojezdové páky se jízdní pohon a pohon kartáče vypnou.

Symboly na přístroji

NEBEZPEČÍ

Nabíjení

Úraz elektrickým proudem

Neodstraňujte ochranné kryty pólů na

pólech baterie.

Dbejte na správnou montáž

POZOR

Nebezpečí poškození

Voda poškodí sací turbínu

Dbejte na to, aby do takto označeného

otvoru nepronikla voda.

Upozornění k baterii (akumulátoru) a

nabíječi

V provedení Li-Ion jsou nainstalovány lithium-iontové baterie. Tyto baterie podléhají zvláštním kritériím.

Vadné baterie smí deinstalovat, nainstalovat a zkontrolovat pouze zákaznický servis Kärcher nebo kvalifikovaná pracovní síla.

Informace o skladování a přepravě získáte od zákaznického servisu Kärcher.

△NEBEZPEČÍ

Přestavby nebo změny přístroje nejsou povoleny. Akumulátor nesmíte otevřít, hrozí nebezpečí zkratu. Kromě toho mohou unikat dráždivé páry nebo žíravé kapaliny.

Nevystavujte akumulátor silnému slunečnímu záření, teplu nebo ohni. Hrozí nebezpečí výbuchu.

Neprovozujte nabíječku v prostředí s nebezpečím výbuchu.

Nepoužívejte nabíječku v mokrém nebo znečištěném stavu.

Během nabíjení zajistěte dostatečné větrání. Nebezpečí výbuchu. V blízkosti baterie nebo v prostoru nabíjení baterie nesmíte manipulovat s otevřeným ohněm, provozovat činnosti, při nichž vznikají jiskry, ani kouřit.

Nebezpečí výbuchu. Na baterii, tj. na koncových pólech a kontaktech článků neodkládejte žádné nářadí apod.

△VAROVÁNÍ

Před každým použitím zkontrolujte přístroj a síťový kabel, zda nejsou poškozené. Nepoužívejte poškozené přístroje a poškozené díly nechte opravit kvalifikovaným personálem.

Udržujte baterie a nabíječku mimo dosah dětí.

Poškozené baterie nedobíjejte. Poškozené baterie nechte vyměnit v zákaznickém servisu Kärcher.

Vadnou baterii nelikvidujte do domovního odpadu. Informujte zákaznický servis Kärcher.

Vyvarujte se kontaktu s kapalinou vytekající z vadných akumulátorů. V případě náhodného kontaktu kapalinu opláchněte vodou. V případě kontaktu s očima navíc vyhledejte lékaře.

△UPOZORNĚNÍ

Bezpodmínečně dodržujte tento návod k použití. Dbejte legislativních doporučení pro zacházení s bateriemi. Síťové napětí musí odpovídat napětí uvedenému na typovém štítku přístroje. Nabíječku používejte pouze k nabíjení schválených

akumulátorových bloků.

Používejte akumulátor pouze s tímto přístrojem. Je

zakázáno a nebezpečné používat jej jiným způsobem.

Symboly výstražných upozornění

Při manipulaci s bateriemi dbejte následujících výstražných upozornění:

Dbejte na upozornění v návodu k používání baterie a na baterii a rovněž na pokyny v tomto návodu k použití.

Používejte ochranu zraku.

Zabraňte dětem v přístupu k elektrolytu a baterii.

Nebezpečí výbuchu

Zákaz rozdělávání ohně, tvoření jisker, používání otevřeného ohně a kouření.

Nebezpečí poleptání

První pomoc.

Výstražný pokyn

Likvidace

Nevyhazujte baterii do popelnice.

Popis přístroje

Přehled přístroje

Obrázek A

1 Nádoba na čisticí prostředek (pouze varianta DOSE) ② Sací hadice, čisticí prostředek (pouze varianta DOSE) 3 Plnicí otvor pro nádrž na čistou vodu s uzávěrem a integrovanou odměrkou 4 Turbínové síto 5 Držák hadice 6 Plnicí hadice na čerstvou vodu 7 Klapka pro větrání nádrže 8 Vodní přípojka proplachovacího systému nádrže na špinavou vodu 9 Plovák 10 Síto na hrubé nečistoty 11 Uchytná lišta pro Homebase 12 Baterie 13 Držák mopu

14 Čisticí hlava R

15 Lišta rozvodu vody

16 Regulační knoflík pro dávkování vody (pouze varianta Good)

17 Úložný prostor pro čisticí soupravu "Homebase Box"

18 Víko nádrže na špinavou vodu

19 Držák na smartphone

20 Ovládací pult

21 Nádrž na špinavou vodu

(2) Systém plnění čerstvé vody

23 Ukazatel výšky hladiny a vypouštěcí hadice čerstvé vody

(24) Zapuštěné madlo pro vyklopení nádrže na špinavou vodu

(25) Tlačítko pro výměnu kartáčů (čisticí hlava R)

26 Nádoba na hrubé nečistoty (čisticí hlava R)

27 Nádrž na čistou vodu

(28) Typový štítek

29 Upínací páka sací lišty

30 Sací lišta

31 Páka spouštění sací lišty

32 Pedál pro zvedání/spouštění čisticí hlavy

(33) Odkládací schránka

34 Sací hadice

35 Uzávěr nádrže na čerstvou vodu s filtrem

36 Kabelový hák pro síťový kabel

37 Vypouštěcí hadice znečištěné vody s dávkovacím zařízením

(38) Posuvné madlo

(39) Pojezdová páka

(40) Válcový kartáč (čisticí hlava R)

(41) Pedál pro výměnu kartáče (čisticí hlava D)

(42) Kotoučový kartáč (čisticí hlava D)

(43) Čisticí hlava D 51

(44) Otočný knoflík pro nastavení sklonu kartáče (čisticí hlava D 51)

(45) USB port

(46) Úložný prostor pro sací listy

(47) Čisticí hlava D 60

• volitelné příslušenství, ** není součástí dodávky

Barevné označení

Části přístroje určené k obsluze nebo údržbě

uživatelem jsou označeny žlutě.

Ovládací pult

Ilustrace B

① Přepínač programu

2 Pojezdová páka

③ Tlačítko pro dávkování vody

4 Displej

5 Odkládací přihrádka pro smartphone

6 Držák na smartphone

7 Tlačítko rychlosti

8 Tlačítko pro dávkování čisticího prostředku

9 Tlačítko +

10 Tlačítko

Inteligentní klíč

Bílá - Obsluha

Červená - Servisní technik

Přístroj je vypnutý.

2 REŽIM ECO

Mokré čištění podlah a vysávání znečištěné vody se sníženou spotřebou zdrojů (snížený počet otáček kartáče, sací výkon, dávkování čisticího prostředku a vody). 3 NORMÁLNÍ REŽIM

Vyčistěte podlahu namokro a vysajte znečištěnou vodu.

INTENZIVNÍ REŽIM

Podlahu vyčistěte namokro (se zvýšeným

dávkováním čisticího prostředku a vody) a vysajte znečištěnou vodu.

Držák sací lišty

Při jízdě úzkými prostory nebo při skladování lze sací lištu demontovat a zavěsit na okraj přístroje. Ilustrace D

① Ukládání sací lišty (okraj přístroje) Sací lišta

Symboly na přístroji

Síťový kabel nabíječky

Upínací bod

*Držák mopu

*Doplnit čerstvou vodu

Výška hladiny nádrže na čistou vodu 25 %

Výška hladiny nádrže na čistou vodu 50 %

Výška hladiny nádrže na čistou vodu 100 %

Pedál pro výměnu kartáčů (BD)

Tlačítko pro výměnu kartáčů (BR)

Nastavení sklonu kartáčů (pouze čisticí hlava D 51)

Vypuštění znečištěné vody

Vypuštění čerstvé vody

Přístroj je směš použív. Všechna nastavení čisticích programů dostupné přístroje je smí měnit

Přístroj je smějte používat. Všechna nastavení čisticích programů dostupných přístroje je smíte měnit.

Vyklopení přístroje

Vyšroubujte šrouby na přepravních pojistkách

1. Vysroubujte šrouby na přepravních pojistkách

Ilustrace F

Ilustrace F

① Přepravní pojistka 2. Odstraňte přepravní pojistky 3. Přístroj vytáhněte směrem dopředu z palety.

Montáž sací lišty

1. Obě upínací páčky vyklopte nahoru.

Obrázek G

1 Sací hadice ② Odpružení sací lišty 3 Sací lišta 4 Upínací páčky 2. Nasaďte sací lištu do úchytu sací lišty. 3. Obě upínací páčky sklopte dolů.

Namontujte kartáče

1. Pouze varianta BD: Před uvedením do provozu

namontujte kotoučový kartáč (viz kapitola

Údržbářské práce).

Upozornění

U varianty BR jsou kartáče namontovány. 2. Montáž kartáčů (viz kapitola Údržbářské práce)

Akumulátory

Doporučené baterie

POZOR

Nebezpečí poškození

Baterie se smí měnit pouze za baterie stejné technologie.

Olovené baterie se nesmí měnit za Li-ion baterie.

Li-ion baterie se nesmí měnit za olověné baterie.

Olovené baterie:

Popis Objednací

Code: 70.4h, hongkong, 24X2815, 000.0

Sada 70 Ah - bezúdržbová, 24 V 2 610-633,0

Sada 105 Ah - bezudr2bova, 24 V 2 815-100,0

Sada 115 Ah - bezúdržbová, 24 V 2 815-091,0 Sada 60 Ah - bezúdržbová, 24 V 2 813-090,0

Maximální rozměry baterie

Délka

350

255 × 10

Silka

350

Výška 290

Montáž a připojení baterií

Upozornění

V případě varianty přístroje s Li-ion baterií je baterie již nainstalována a připojena. Li-ion baterii smí instalovat nebo měnit pouze zákaznický servis.

△NEBEZPEČÍ

Nebezpečí požáru a výbuchu!

Nepokládejte na baterii nářadí apod. Zkrat a nebezpečí výbuchu.

Místnosti, ve kterých jsou baterie nabíjeny, musí být dobře větrány, protože během nabíjení vzniká vysoce výbušný plyn.

UPOZORNĚNÍ

Při montáži a demontáži baterií dbejte na stabilitu stroje.

POZOR

Záměna polarity

Zničení řídicí elektroniky

Při připojování baterie dbejte na správnou polaritu.

POZOR

Hluboké vybití

Nebezpečí poškození

Před uvedením přístroje do provozu nabijte baterie.

1. Postavte přístroj cca 2 m od stěny tak, aby řiditelná kolečka směřovala dozadu.
2. Uchopte nádrž na špinavou vodu za zapuštěné madlo a vyklopte ji do strany.
3. Vložte baterie do vany.
4. Připojte baterie:

a Vložte rozpěrky.

Ilustrace H

① Rozpěrka 340x40x10 (9.763-222.0) ② Spojovací kabel Baterie ④ 80Ah:Rozpěrka295x94x10(5.642-034.0)115Ah:Rozpěrka295x94x23(5.642-033.0) (5)Připojovací kabel k baterii(-) (6) Připojovací kabel k baterii (+)

b Spojte obě baterie spojovacím kabelem.

c Připojovací kabely připojte k volným pólům baterií (+) a (-) .

1. Sklopte nádrž na špinavou vodu směrem dolů.

Aktivace Li-ion baterie

Li-ion baterie jsou již v přepravním režimu a před použitím přístroje je nutné je aktivovat.

Nabijte baterii (viz „Uvedení do provozu/nabíjení

baterie"), tím opustíte přepravní režim.

Demontáž baterie

UPOZORNĚNÍ Montáž a demontáž baterií Labilita stroje Při montáži a demontáži baterií dbejte na stabilitu stroje. VAROVÁNÍ Převržený přístroj Nebezpečí úrazu, nebezpečí poškození Baterie vyměňte pouze v případě, že je k přístroji připojena čisticí hlava. 1. Přepínač programů nastavte do polohy „0". 2. Vyjměte inteligentní klíč. 3. Vyprázdněte nádrž na špinavou vodu. 4. Posuňte přístroj cca 2 m dopředu tak, aby řiditelná kolečka směřovala dozadu. 5. Uchopte nádrž na špinavou vodu za zapuštěné madlo a vyklopte ji do strany. 6. Kabel odpojte od mínusového pólu baterie. 7. Zbylé kabely odpojte od baterií. 8. U Li-ion baterií navíc odpojte obě kulaté zástrčky od baterie. 9. Odstraňte rozpěrky. 10. Vyjměte baterie. 11. Použité baterie zlikvidujte podle platných zákonných předpisů.

Uvedení do provozu

Nastavení charakteristické křivky nabíjení

Před uvedením do provozu, po servisním resetu nebo při přechodu na jiný typ baterie je nezbytné nastavit charakteristickou křivku nabíjení.

NEBEZPEČÍ

Nebezpečí v důsledku neúmyslného spuštění přístroje

Nebezpečí úrazu

Před jakoukoli činností na přístroji vytáhněte zástrčku zapalovače nebo odpojte baterii.

POZOR

Nebezpečí poškození baterie

Nesprávná charakteristická křivka nabíjení může mít negativní dopad na životnost a nabíjecí kapacitu baterie.

Ujistěte se, že je správně zvolená charakteristická křivka nabíjení baterie odpovídající baterii.

Aktuálně zvolená charakteristická křivka nabíjení baterie je zobrazena na displeji během nabíjení nebo v aplikaci v oblasti „Stav zařízení".

Upozornění

Charakteristiku nabíjecí křivky může nastavit pouze servis Kärcher.

Charakteristické nabíjecí křivky jsou k dispozici pro následující baterie:

EXIDE GE12105V - HOPPECKE TB115 EXIDE GF12076V EXIDE FF12080W

TROJAN 27TMX - HOPPECKE TB80 ZENITH L120185

Upozornění

Aby bylo možné použít jiné baterie, může servis Kärcher vytvořit charakteristickou křivku Custom Battery, pro kterou musí být poskytnuty příslušné parametry baterie.

Nabíjení baterie

NEBEZPEČÍ

Neodborné použití nabíječky

Úraz elektrickým proudem

Dodržujte napětí, síť a pojistku na typovém štítku přístroje.

Používejte nabíječku pouze v suchých místnostech s dostatečným větráním.

Integrovaná nabíječka je elektronicky řízená a vhodná pro všechny doporučené baterie, nabíjení ukončuje automaticky.

Upozornění

Příslušná charakteristická křivka nabíjení musí být nastavena pro každý nainstalovaný typ baterie. Integrovaná baterie se při nabíjení zobrazuje na displeji. Doba nabíjení činí průměrně cca 10-15 hodin(y). Přístroj se nesmí používat během nabíjení.

Upozornění

Přístroj je vybaven ochranou proti hlubokému vybití, tzn. že když je za provozu dosažena ještě přípustná minimální kapacity, vypne se motor kartáče a turbína.

1. Přístroj najděte přímo na plánovaném místě stání, přitom se vyhněte stopám.
2. Zastrčte síťovou zástrčku na připojovacím kabelu do zásuvky.
3. Nabíjejte tak dlouho, dokud se na displeji nezobrazí plné nabití.

Baterie s jednoduchou údržbou (baterie s elektrolytem)

△NEBEZPEČÍ

Nebezpečí poleptání unikající kyselinou!

Baterii přidávejte vodu pouze tehdy, když je vybitá. Při manipulaci s bateriovou kyselinou používejte ochranné brýle a případné potřísnění pokožky nebo oděvu kyselinou okamžitě opláchněte vodou.

POZOR

Nebezpečí poškození baterie!

Použitím vody s přísadami zaniká záruka na baterii. K doplnění baterie používejte jen destilovanou nebo odsolenou vodu (EN 50272-T3). Nepoužívejte žádné přísady nebo zlepšující prostředky třetích stran.

1. Hodinu před koncem procesu nabíjení přidejte destilovanou vodu. Při tom dbejte na správnou hladinu kyseliny podle označení na baterii. Na konci procesu nabíjení musí všechny články plynovat.

Zapnutí přístroje

1. Zasuňte identifikační klíč do ovládacího pultu
2. Prepínač programu nastavte na Čisticí program. Na displeji se postupně zobrazí následující: Logo Kärcher, Čas do příštího servisu v hodinách, Stav baterie a provozní hodiny.
3. Verze softwaru, Ukazatel provozu (ilustrace).

① Stav nabití baterie ② Nastavené dávkování vody (pouze u přístrojů s elektrickým vodním ventilem) ③ Nastavená rychlost, Nastavené dávkování čisticího prostředku (pouze pro variantu přístroje DOSE).

Přístroj je připraven k provozu.

Spárovat smartphone

S aplikací „Machine Connect“ na smartphonu připojeném k přístroji lze provádět pokročilé funkce přístroje: - nastavení typu čisticí hlavy - nastavení maximální přepravní rychlosti - vypnutí/zapnutí USB portu - nastavení doby doběhu kartáče(ů) - nastavení doby doběhu odsávání - zapnutí/vypnutí dávkování vody závislé na rychlosti - správa oprávnění žlutého inteligentního klíče - obnovení továrního nastavení

Upozornění

1. Naskenujte QR kód na přístroji pomocí smartphonu. (Ilustrace J)

① QR kód

② Symbol Bluetooth®. 2. Aplikaci „Machine Connect“ nainstalujte na smartphone a spusťte ji. 3. Zasuňte inteligentní klíč do ovládacího pultu. 4. Stiskněte současně tlačítka „+“ a „−“ na ovládacím pultu přístroje po dobu 3 sekund.

Upozornění

Během procesu párování bude na ovládacím pultu blikat symbol Bluetooth®.

1. Pro spárování postupujte podle pokynů aplikace ve smartphonu.
2. Funkce aplikace jsou vysvětleny na smartphonu.

Upozornění

Pokud je smartphone spárován s přístrojem, symbol Bluetooth neustále svítí.

Upozornění

Mobilní telefon lze připojit k USB portu přístroje a nabíjet akumulátor.

Výzvy k údržbě

Po určité době provozu vás displej vyzve k provedení různých činností údržby:

Výzva Interval (hodiny)
ČISTENÍ SÁNÍ FILTRU 10
ČISTENÍ SACÍ LIŠTA 20
ČISTENÍ FILTR. VODU 50
ZKONTROLOVAT OPOTR. KARTÁCE	100
ZKONTROLOVAT SACÍ CHLOPÉN	100

1. Proveďte uvedenou údržbu.
2. Potvrďte stisknutím libovolného tlačítka na ovládacím pultu.

Výzva se resetuje a znovu se objeví po uplynutí intervalu.

Provoz

△ NEBEZPEČÍ

Krizová situace za provozu

Nebezpečí úrazu

V případě nebezpečí uvolněte pojezdovou páku.

Ztráta stability

Nebezpečí úrazu

Pedál pro zvedání/spouštění čisticí hlavy ovládejte pouze jednou nohou. Druhou nohu ponechte pevně na zemi.

Doplnění provozních látek

Doplnění čerstvé vody

1. Otevřete uzávěr nádrže na čistou vodu.
2. Nalijte čerstvou vodu (maximálně 50 °C) po spodní hranu plnicího hrdla.

Upozornění: Hadice čerstvé vody se může během plnění upevnit pomocí držáku hadice.

1. Uzavřete uzávěr nádrže na čistou vodu.

Doplňte čerstvou vodu pomocí plnicí hadice.

1. Vytáhněte plnicí hadici z přístroje.
2. Připojte konec plnicí hadice k vodovodnímu kohoutku.
3. Sejměte uzávěr nádrže na čistou vodu.
4. Otevřete přívod vody (maximální teplota vody 50 °C).
5. Zkontrolujte výšku hladiny nádrže na čistou vodu plnicím otvorem.
6. Jakmile výška hladiny dosáhne spodní hrany plnicího hrdla, uzavřete přívod vody.
7. Nasaďte uzávěr nádrže na čistou vodu.
8. Odpojte plnicí hadici od vodovodního kohoutku.
9. Nasuňte plnicí hadici do přístroje.

Naplňte čerstvou vodu pomocí plnicího systému.

1. Připojte hadici na vodu k připojovací zásuvce plnicího systému (maximální teplota vody 50 °C).
2. Otevřete přívod vody.
3. Sledujte přístroj, automatický plnicí systém přeruší přívod vody, když je nádrž na čerstvou vodu plná.
4. Zavřete přívod vody.
5. Odstraňte vodní hadici.

Upozornění týkající se čisticích prostředků

△VAROVÁNÍ

Nevhodné čisticí prostředky

Zdravotní riziko, poškození přístroje

Používejte doporučené čisticí prostředky. V případě jiných

Čistících prostředků nese provozovatel zvýšené riziko ohledně provozní bezpečnosti a nebezpečí nehody.

Používejte pouze čisticí prostředky, které neobsahují rozpouštědla a kyselinu fluorovodíkovou.

Dodržujte bezpečnostní pokyny uvedené na čisticím prostředku.

Upozornění

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky

Použití Čistići	prostředky
Udržovací Čistěné i všech podlah odolných proti vodě	CA 50 C RM 756
Udržovací Čistěné i ošetřujicimi componenty	RM 746 RM 780
Udržovací Čistěné i základní Čistěné prùmyslovych krytin	RM 69
Udržovací Čistěné i leských krytin	RM 755
Udržovací Čistěné i základní Čistěné dlždici z jemné kameniny	RM 753
Udržovací Čistěné i základní Čistěné kyselinovzdomůch krytin	RM 751
Čistěné i dezinefke	RM 732
Zákradní Čistěné všech podlahovych krytin odolních proti alkālīm	RM 752
Zákradní Čistěné i odlakovány podlah cillivych na alkálie	RM 754

Přidávání čisticího prostředku pomocí dávkovacího zařízení

Pouze varianta DOSE:

Čisticí prostředek se přidává do čerstvé vody cestou čisticí hlavy pomocí dávkovacího zařízení.

1. Naplňte čisticí prostředek do kanystru na čisticí prostředek.

Upozornění

K dávkovacímu zařízení lze přidat maximálně 3 % čisticího prostředku. Pokud je dávka vyšší, musí být čisticí prostředek přidán do nádrže na čerstvou vodu. POZOR

Nebezpečí ucpání

Při přidávání čisticího prostředku do nádrže na čistou vodu může čisticí prostředek vyschnout a narušit tak funkčnost dávkovacího zařízení. Po přidání čisticího prostředku do nádrže na čistou vodu propláchněte přístroj čistou vodou: Vyberte čisticí program s aplikací vody, nastavte množství vody na nejvyšší hodnotu a nastavte dávkování čisticího prostředku na hodnotu 0.

Přidání čisticího prostředku bez dávkovacího

zařízení

1. Čisticí prostředek nalijte do nádrže na čistou vodu. Upozornění: Zavírací ventil na vnitřní straně stříkací hlavice musí být otevřen, aby se zajistilo správné množství prostředku.

Nastavení dávkování čisticího prostředku

U varianty přístroje DOSE se čisticí prostředek přidává čerstvě do čisticí hlavice. Dávkování prostředku lze nastavit samostatně pro každý čisticí program. 1. Zasuňte inteligentní klíč do ovládacího pultu. 2. Čisticí programy volte pomocí přepínače programů. 3. Stiskněte tlačítko pro dávkování čisticího prostředku. 4. Pomocí tlačítek + a - nastavte požadované dávkování čisticího prostředku. 5. Chcete-li nastavení použít, počkejte 3 sekundy nebo stiskněte některé z dalších tlačítek.

Nastavení množství vody

1. Množství vody nastavte podle stavu znečištění podlahové krytiny.

Upozornění

První pokusy čištění proveďte s malým množstvím vody. Množství vody zvyšujte krok po kroku, dokud nebude dosažen požadovaný výsledek čištění.

Upozornění

U prázdné nádrže na čistou vodu pracuje čisticí hlava dále bez přívodu kapaliny.

Ruční vodní ventil

Přístroj s ručním vodním ventilem je vybaven regulačním knoflíkem pro dávkování vody vpravo od ovládacího pultu. 1. Regulační knoflík dávkování vody otočte na požadovanou hodnotu.

Upozornění

Zavlažování kartáče je aktivní pouze tehdy, kdy je čisticí hlava spuštěna a je aktivována pojezdová páka.

Elektrický vodní ventil

Přístroj s elektrickým vodním ventilem je vybaven tlačítkem pro dávkování vody na ovládacím pultu. Dávkování vody lze nastavit samostatně pro každý čisticí program.

1. Zasuňte integrovaný klíč do ovládacího pultu.
2. Čisticí programy volte pomocí přepínače programu.
3. Stiskněte tlačítko pro dávkování vody.
4. Pomocí tlačítek „+“ a „-“ nastavte požadované dávkování vody.
5. Chcete-li nastavení použít, počkejte 3 sekundy nebo stiskněte jedno z obou tlačítek.

Upozornění

Zavlažování kartáče je aktivní pouze tehdy, když je čisticí hlava spuštěna a je aktivováno pojezdové páky.

Nastavení sklonu sací lišty

Sklon je třeba nastavit tak, aby sací chlopně sací lišty byly po celé délce rovnoměrně přitlačeny na podlahu.

1. Umístěte přístroj na povrch bez sklonu.
2. Zvolte program „Odsávání“
3. Přístroj posuňte krátký kus dopředu. Sací lišta je spuštěna.
4. Přečtěte si vodováhu.

Ilustrace K

① Šroub ② Matice ③ Vodováha 5. Povolte matici M12 a přitom držte šestihranný šroub M10 pomocí plochého klíče. 6. Upravte šroub tak, aby se ukazatel úrovně nacházel mezi dvěma ryskami. 7. Utáhněte matici M12 a přitom držte šestihranný šroub M10 pomocí plochého klíče. 8. Chcete-li zkontrolovat nové nastavení, zajedte s přístrojem na krátkou vzdálenost dopředu se spuštěnou sací lištou v režimu sání a sledujte vodováhu. V případě potřeby zopakujte proces nastavení.

Nastavení

Výškovým nastavením je ovlivněn ohyb sacích chlopní při kontaktu s podlahou.

Upozornění

Výchozí nastavení: 3 podložky nad, 3 podložky pod sací lištou.

Nerovnoměrná podlaha: 5 podložek nad, 1 podložka pod sací lištou.

Velmi hladká podlaha: 1 podložka nad, 5 podložek pod sací lištou.

1. Odšroubujte matici

Ilustrace L.

1. Matice (2) Podložka (3) Distanční váleček s držadlem 2. Umístěte požadovaný počet podložek mezi stěrač a distanční váleček. 3. Zbylé podložky umístěte nad distanční váleček. 4. Našroubujte matici a utáhněte ji. 5. Opakujte postup na druhém distančním válečku.

Upozornění

Nastavte oba distanční válečky na stejnou výšku.

Nastavení bočního tahu kartáče

(Pouze u čisticí hlavy D 51)

Pokud přístroj během čištění táhne na jednu stranu, lze to napravit nastavením sklonu kartáče.

Upozornění

Po výměně karty/padu může být nutné znovu nastavit boční kartáč.

1. Nastavte otočný knoflík sklonu kartáče, dokud přístroj neběží rovně. Ilustrace M3 ① Otočný knoflík sklonu kartáče

Zapnutí přístroje

1. Posaďte se do správné polohy.
2. Klíčový spínač nastavte do polohy "1". Na displeji se postupně zobrazí:
3. do doby do další návštěvy zákaznického servisu
4. verze softwaru, řídicí jednotka, stav nabití baterie a počet provozních hodin

Jízda

Upozornění

Přístroj je konstruován tak, že čisticí hlava vykonává práci. To umožňuje přehlednou práci blízko okrajů. 1. Vložte inteligentní klíč.

1. Vyklepněte páku spouštění sací lišty nahoru.
2. Sešlápněte pedál pro zvedání/spouštění čisticí hlavy a zajistěte jej na místě vpravo.
3. Nastavte přepínač programů na libovolný program.
4. Pojedte přístrojem.

Zatlačte pojezdovou páku dopředu. Přístroj se pohybuje dopředu.

Zatlačte pojezdovou páku dozadu.

Přístroj se pohybuje dozadu.

Upozornění

Přístroj se pohybuje teprve tehdy, když se pojezdovou pákou pohne o cca 5". 6. Uvolněte pojezdovou páku

Přístroj

Čištění

POZOR

Nebezpečí poškození

Při dlouhodobém používání přístroje na místě může dojít k poškození podlahové krytiny. Neprovozujte přístroj na místě. 1. Vložte inteligentní klíč. 2. Nastavte přepínač programu na požadovaný čisticí program. 3. Páku pro spouštění sací lišty sklopte směrem dolů. 4. Sešlápněte pedál pro zvedání/spouštění čistící hlavy, posuňte jej doleva a pusťte jej nahoru. 5. Zatlačte pojezdovou páku dopředu a přejděte po čištěné ploše.

Upozornění

Když je nádrž na špinavou vodu plná, plovák uzavře sací otvor a sací turbína běží na vyšší otáčky. V tomto případě vypněte sání a jeďte na vyprázdnění nádrže na špinavou vodu.

Ukončení provozu

Ukončení čištění

1. Otočte regulačním knoflíkem množství vody do polohy „OFF“ (neplatí pro provedení DOSE).
2. Uvolněte pojezdovou páku.
3. Sešlápněte pedál pro zvedání/spouštění čisticí hlavy a zajistěte jej na místě vpravo.
4. Ujeďte krátkou vzdálenost. Odsávejte zbytkovou vodu.
5. Vyklopte páku spouštění sací lišty nahoru.

Vypusťte znečištěnou vodu.

VAROVÁNÍ

Znečištění životního prostředí

Znečištění životního prostředí v důsledku neodborné

likvidace do odpadních vod

Dodržujte místní předpisy týkající se hospodaření s odpadními vodami.

1. Vypouštěcí hadici vyjměte z držáku a spusťte ji nad vhodné zařízení ke sběru odpadních vod. Ilustrace N
2. Dávkovací zařízení stlačte nebo nalomte.
3. Otevřete víko dávkovacího zařízení.
4. Vypusťte znečištěnou vodu. Množství vody regulujte tlakem nebo ohýbáním.
5. Propláchněte nádrž na špinavou vodu čistou vodou.

Proplachovací systém nádrže na špinavou vodu

1. Vypouštěcí hadici znečištěné vody vyjměte z držáku a spusťte ji nad vhodné zařízení ke sberu odpadních vod.
2. Otevřete víko dávkovacího zařízení vypouštěcí hadice.
3. Otevřete víko nádrže na špinavou vodu.
4. Vytáhněte pružný uzávěr z proplachovacího systému.
5. Zahradní hadici spojte s proplachovacím systémem.

Ilustrace O

Uzávěr

(2) Klapka pro větrání nádrže ③ Vodní přípojka proplachovacího systému

1. Zavřete víko nádrže na špinavou vodu.
2. Otevřete přívod vody a proplachujte nádrž na špinavou vodu asi 30 sekund. V případě potřeby opakujte proces proplachování 2-3krát.
3. Zavřete přívod vody a odpojte hadici od přístroje.
4. Znovu připojte pružný uzávěr k přívodu vody proplachovacího systému.
5. Zavřete víko nádrže na odpadní vodu. Zatlačte klapku pro větrání nádrže tak, aby zůstala otevřená mezera a nádrž na špinavou vodu mohla schnout.
6. Zatlačte vypouštěcí hadici znečištěné vody do držáku a zavřete víko dávkovacího zařízení.

Vypuštění čerstvé vody na uzávěru

1. Vyšroubujte uzávěr nádrže na čerstvou vodu.
2. Vypusťte čerstvou vodu.
3. Vyčistěte filtr.
4. Vyšroubujte uzávěr nádrže na čerstvou vodu.

Vypuštění čerstvé vody přes ukazatel výšky hladiny

1. Vyjměte hadici ukazatele výšky hladiny z držáku a sklopte ji dolů.
2. Hadici znovu připojte

Vyprázdněte nádobu na hrubé nečistoty

(Pouze u čisticí hlavy R)

1. Zvedněte nádobu na hrubé nečistoty a vytáhněte ji. Ilustrace P ① Nádoba na hrubé nečistoty
2. Vyprázdněte nádobu na hrubé nečistoty a v případě potřeby ji vyčistěte.
3. Znovu nainstalujte nádobu na hrubé nečistoty.

Odstavení přístroje:

1. Otočte přepínač programu do polohy "0".
2. Vyjmete inteligentní klíč.
3. Páku pro zvedání/spouštění krytu stiskněte směrem dolů a vpravo zajistěte.
4. Vyklopte páku spouštění sací lišty nahoru.
5. Zajistěte zařízení proti samovolnému pohybu.
6. Zavřete víko nádrže na odpadní vodu. Zatlačte klapku pro větrání nádrže tak, aby zapadla do drážky nádrže na čerstvou vodu, aby nádrž na špinavou vodu mohla schnout.
7. Popřípadě nabijte baterii.

Přeprava

NEBEZPEČÍ

Jízda na plochách se sklonem

Nebezpečí úrazu

Přístroj používejte k nakládání a vykládání jen na plochách se sklonem do maximální hodnoty (viz kapitola, Technické údaje).

Jeďte pomalu.

UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Vezměte v úvahu hmotnost přístroje při přepravě. Přístroj nakládejte pouze s prázdnou nádrží na špinavou i čistou vodu.

Přístroj nakládejte pouze za pomoci další osoby nebo použijte jízdní pohon.

1. Sešlápněte pedál pro zvedání/spouštění čisticí hlavy a zajistěte ji na místě vpravo.
2. Vyjměte kartáče, aby nedošlo k jejich poškození.
3. Odmontujte sací lištu z přístroje.
4. Při přepravě ve vozidle zajistěte přístroj proti skluznutí a převrácení pomocí upínacích ok podle příslušných pokynů.

Obrázek Q

Skladování

△UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

POZOR

Mráz

Zničení zařízení zmrzlou vodou

Z přístroje zcela vypusťte vodu

Přístroj ukládejte pouze na místě chráněném před mrazem.

• Tento přístroj se smí skladovat pouze ve vnitřním prostoru. Před delším uložením baterie plně nabijte. Baterie během skladování plně nabijte nejméně jednou za měsíc.

Péče a údržba

NEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu

Otočte přepínač programů do polohy O

Před jakoukoliv prací na přístroji vytáhněte integrovaný klíč.

Vytáhněte síťovou zástrčku nabíječky.

Vypusťte a zlikvidujte znečištěnou vodu a naplňte čerstvou vodu.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Intervaly údržby

Po každém provozu

POZOR

Vyčistěte nádrž na špinavou vodu pomocí proplachovacího systému nádrže na špinavou vodu. Vyjměte všechny nečistoty z nádrže na špinavou vodu a vyčistěte je. Zkontrolujte ochranné síto turbíny, v případě potřeby je vyjměte a vyčistěte. Vyčistěte stroj zvenku vlhkým hadrem namočeným ve slabě koncentrovaném mycím louhu. - Pouze čisticí hlava R: Vyjměte nádobu na hrubé nečistoty a vyprázdněte ji. - Pouze čisticí hlava R: Vyčistěte lištu pro rozvod vody. Vyčistěte sací hadice, zkontrolujte, zda nejsou opotřebované, a v případě potřeby je vyměňte. Vyčistěte stěrku na čisticí hlavě, zkontrolujte ji, zda není opotřebovaná, a v případě potřeby ji vyměňte. Vyčistěte kartáče, zkontrolujte je, zda nejsou opotřebované, a v případě potřeby je vyměňte. Zavřete víko nádrže na odpadní vodu. Zatlačte klapku pro větrání nádrže tak, aby zůstala otevřená mezera a nádrž na špinavou vodu mohla schnout. Nabijte baterii.

Olověná baterie:

• Pokud je stav nabití baterie nižší než 50 %, nabijte baterii na plnou kapacitu a bez přebíjení.
• Pokud je stav baterie vyšší než 50 %, dobijte baterii pouze na plnou kapacitu a při příštím použití ji využívejte po celou provozní dobu.

Li-ion baterie:

V případě potřeby baterii dobijte.

Měsíčně

• Vyprázdněte a propláchněte nádrž na čistou vodu. Vyčistěte filtr čerstvé vody. Vyčistěte plovák. V případě dočasně odstaveného přístroje s olověnou baterií: Proveďte vyrovnávací nabíjení baterie. Zkontrolujte oxidaci bateriových pólů, v případě potřeby póly vyčistěte kartáčem. Zkontrolujte správné upevnění spojovacích kabelů. Vyčistěte těsnění mezi nádrží na špinavou vodu a víkem a proveďte kontrolu těsnění, popř. proveďte výměnu.
• Pouze čisticí hlava R: Vyčistěte kartáčový tunel.
• Pouze čisticí hlava R: Vytáhněte lištu pro rozvod vody z čisticí hlavy a vyčistěte vodní kanál. V případě olověných baterií, které vyžadují údržbu, zkontrolujte hustotu elektrolytu v článku.
• Pokud se přístroj nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitymi na plnou kapacitu. Baterii nabijte na plnou kapacitu alespoň jednou za měsíc.

Ročně

Předepsanou inspekci nechte provést zákaznickým servisem.

Údržbářské práce

Čištění síta na hrubé nečistoty

1. Otevřete víko nádrže na špinavou vodu. Ilustrace R

Síto na hrubé nečistoty 2. Stáhněte síto na hrubé nečistoty směrem nahoru. 3. Síto na hrubé nečistoty opláchněte pod tekoucí vodou. 4. Vsaďte síto na hrubé nečistoty do nádrže na špinavou vodu.

Čištění filtru čerstvé vody

1. Vypusťte čerstvou vodu
2. Vyšroubujte uzávěr nádrže na čistou vodu. Ilustrace S

(1) Filtr čerstvé vody (2) Uzávěr nádrže na čistou vodu

1. Vytáhněte filtr čerstvé vody a opláchněte jej čistou vodou.
2. Vsaďte filtr čerstvé vody.
3. Nasaďte uzávěr nádrže na čistou vodu.

Otáčení nebo výměna sacích chlopní

Jsou-li sací chlopně opotřebené, musíte je otočit nebo vyměnit.

Sací rty chlopní lze otočit třikrát, dokud nejsou opotřebované všechny 4 hrany. 1. Sejměte sací lištu. 2. Vyšroubujte hvězdicové rukojeti.

Ilustrace T

(1) Hvězdicová rukojet (2) Popruh (3) Vnitřní část sací lišty (4) Náplňový závěr

1. Vytáhněte vnitřní část sací lišty.
2. Otevřete panely na zámku.
3. Odstraňte popruh.
4. Uvolněte sací chlopně z vnitřní části. Ilustrace U

1) Kartáč

(2) Podpůrná chlopeň ③ Vnitřní část sací lišty

4) Popruh

1. Zatlačte otočné nebo nové sací chlopně na knoflíky vnitřní části sacího paprsku.
2. Připojte popruh.
3. Vnitřní část sací lišty zatlačte do horní části.
4. Našroubujte a utáhněte hvězdicovou rukojeť.

Vyměňte kotoučový kartáč.

Upozornění

Vyměňte kotoučový kartáč, jakmile délka štětin dosáhne 10 mm.

1. Páku pro zvedání/spouštění čisticí hlavy stiskněte směrem dolů a vpravo zacvakněte.
2. Sešlápněte pedál pro výměnu kartáčů dolů.
3. Kotoučový kartáč vytáhněte bočně zespoda čisticích hlav.
4. Nový kotoučový kartáč držte pod čisticí hlavu, tlačte směrem nahoru a zacvakněte.

Výměna kartáčových válců

Upozornění

Vyměňte kartáčové válce, když délka štětin dosáhla 10 mm.

1. Páku pro zvedání/spouštění čisticí hlavy stiskněte směrem dolů a doprava zacvakněte.
2. Stiskněte tlačítko pro výměnu kartáčů. Ilustrace V

(1) Tlačítko pro výměnu kartáčů ②Ložiskové víko ③Kartáčový válec

1. Otočte ložiskové víko doprava.
2. Vytáhněte kartáčové válce.
3. Nový přední kartáčový válec umístěte do ložiskových bodů.
4. Nový zadní kartáčový válec umístěte do ložiskových bodů.
5. Otočte ložiskové víko zpět a zaklapněte je na místo.

Vyčistěte list pro rozvod vody

1. Zatlačte aretační páku dolů a současně vytáhněte list rozvodu vody z čisticí hlavy.

Ilustrace W

1) List rozvodu vody (2) Aretační páka

1. Sejměte list rozvodu vody z čisticí hlavy.
2. Vyčistěte list pro rozvod vody.
3. Vložte levou stranu listy do čisticí hlavy.
4. Otočte list rozvodu vody směrem k čisticí hlavě a zacvakněte jej na místo na pravé straně.

Animované uživatelské práce

Nápověda při poruchách

ANEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu

Před jakoukoliv prací na přístroji nastavte přepínač programu do polohy „0".

Před jakoukoliv prací na přístroji vytáhněte integrovaný kabel.

Vytáhněte síťovou zástrčku nabíječky.

Vypusťte a zlikvidujte znečištěnou vodu a čerstvou vodu. - Při poruchách, které nelze odstranit pomocí této tabulky, přivolejte zákaznický servis.

Poruchy bez údajů na displeji

Porucha Odstranenì
Přistroj neIZE spustit	1. Vložte intelligentnól klć. 2. Nastavte přepinač programu na požadovaný program. 3. Použijte pojezdovou páku. 4. Zkontrolujte a popr. nabijte baterie. 5. Zkontrolujte, zda jsou bateriové poly správně přopojeny.
Množstvi vody není dostačujici	1. Zkontrolujte výšku hladiny a prip. doplěne nadrž. 2. Zvyšte množstvi vody. a Provedeni DOSE: Upravte množstvi vody pomoci tlacítka pro množstvi vody na ovládacim pultu. b Jiná provedeni: Nastavte množstvi vody na regulačním knofliku pro množstvi vody. 3. Vyčistěte filtr Čerstvé vody. 4. Čisticí hlava R: Vyčistěte listu pro Rozvod vody. 5. Zkontrolujte ucpání hadic a prip. je vyčistěte.
Saci vykon je přilíš nzký	1. Nastavte přepinač programu do polohy režimu NORMAL nebo INTENSIVE. 2. Nastavte v aplicaci saci vykon na HIGH. 3. Vyvněte přiroj a vypustě znečistěné vodu. 4. Zkontrolujte, zda je viko na vypoušťcí hadici znečistěné vody zavřěné. 5. Vyčistěte tě sněnl mezni nadrží na špinavou vodu a vikem a provedte kontrolu těsnění, popř. vyměné. 6. Zkontrolujte a prip. vyčistěte znečistěné turbinové sító. 7. Saci chlopné na saci lišě vyčistěte, príp. otočte nebo vyměné. 8. Zkontrolujte ucpání saci hadice a príp. ji vyčistěte. 9. Zkontrolujte těsnost saci hadice a príp. ji vyměné. 10. Zkontrolujte nastavení saci lipty. 11. Uchopte nadrž na špinavou vodu za zapušěné madlo a vyklopte ji do strany. a Zkontrolujte těsění na saci turbíné. b Zkontrolujte těsění na saci kanálu. Ilustrace X ① Těsényí saciho kanálu ② Těsényí saci turbíny
Vysledek Čistěné je nedostačujíci	1. Snížte rychlost. 2. Vvolle intenzivnéjsi Čistićí program. 3. Zkontrolujte opořebeni kartáčú a popř. karťace vyměné. 4. Zkontrolujte a príp. vyčistěte znečistěné yartáč. 5. Zkontrolujte vchodnosti typu kartáce a Čistićího prostředku. 6. Zkontrolujte prívovod vody. 7. Vyšte množstvi vody. 8. Použijte dvoukrokovou metodu: V prvním cyklu Čistěné bez odsávány, ve druhém cyklu Čistěné s odśaváním.
Saci turbína běží se zvyşěnými otáčkamí	1. Vypustě znečistěnéu vodu. 2. Vyčistěte plovák. 3. Zkontrolujte a príp. vyčistěte sítko na vlákná. 4. Zkontrolujte ucpání saci hadice a príp. ji vyčistěte. 5. Zkontrolujte ucpání saci hadice a príp. ji vyčistěte.
Kartáče se neotáčejí	1. Zkontrolujte, zda kartačnéblokujce cizí těleso, a príp. odstraťne cizí těleso. 2. Nastavte přepinač programu na požadovaný program. 3. Spustě Čistićí hlavu.
Přistroj vibruje pri Čistěné	1. Zkontrolujte, zda jsou kartače správně namontováncy. 2. Použijte měkci kartač. 3. Vymlěte kartač.
Pouze provedeni DOSE: Dávkováni Čisticího prostředku nefunguje	1. Zkontrolujte stav Čistićího prostředku v kanystru na Čistićí prostředek. 2. Vyšte dávkováni Čisticího prostředku. 3. Zkontrolujte pröpojení hadice na Čistí prostředek ke kanystru na Čistićí prostředek. 4. Vyčistěte filtr v kanystru na Čistićí prostředek. 5. Zkontrolujte zpeñný ventil v hadici k Čistićí hlavé, zda není ucpáný. 6. Zkontrolujte těsnost hadice. 7. Zkontrolujte funkci Čerpadla Čisticího prostředku.
Vypoušťcí hadice opadní vody je učpaná	1. Otvěře vko dávkovaclo zažeteni u vypoušťcí hadice. 2. Saci hadici ytátnéte ze saci lipty a ručné ji uzavřěte. 3. Nastavte přepinač programu na program s odśaváním. Ucpání bude odsát o vypoušťcí hadice do nádrže na opadní vodu.

Poruchy s údaji na displeji

Porucha	Přižina	Odstraněni
VLOŽIT KIK	Nenízasunutý intelligentní klic.	Zasunušte intelligentní klic.
NESPRÁVINÍ KIK	Zasunutý intelligentní klic neopravnúje k provedeni zvolené funkce.	Použijte jiný intelligentní klic.Připadné nechte odemknout použitý intelligentní klic (v závislosti na konkrétné mřipadù).
BEZ OPRÁVINÉNI	Zasunutý intelligentní klic neopravnúje k provedeni zvolené funkce.	Použijte jiný intelligentní klic.Připadné nechte odemknout použitý intelligentní klic (v závislosti na konkrétné mřipadù).
UVOL. SPÍN. NA RUKOJ.I	Pří zapnutí pristroje se aktivuje pojezdová páka.	Uvolnéte obě pojezdové páky.
NIZKÍ STAV NAB. AKU	Baterie je léměř vybitá. Funkce Čištěné pristroje se automatický vypnou.	Zajed'te pristrojem do nabijeci stanice a nabijte baterii.
AKU PRÁZDNÍ	Baterie je práždná. Funkce Čištěné a jízdní pohon jsou vypnuty.	Vypněte pristroj, chvili počkeje a znovu jej zapnéte. Následné zajed'te k nabijeci stanici. V prípadě potřeby zaltačte vypnutý pristroj do nabijeci stanice. Nabijte baterii.
CHYBA PRÜT. VODY	Elektrický vodní ventil je vadní.	Informujte zákaznický servis.
HNACÍ MOT. PřETÍŽ.	Spotřeba energie pojezdového motoru je prěilíš vysoká.	Zkontrolujte jízdní pohon, zda neobsahuć cízi tělesa.Vyhledejte cesti s nižísm sklonem.Vypněte pristroj, chvil počkeje a znovu prístroj zapnéte.
HNACÍ MOT. ZABLOK.	Pojezdový motor je zablokován.	Zkontrolujte jízdní pohon, zda neobsahuć cízi tělesa.Zvednéte každé hncí kolo"Justnotlivé a zkontrolujte, zda se dá oláčet.

Ukazatel stavu Li-ion baterie

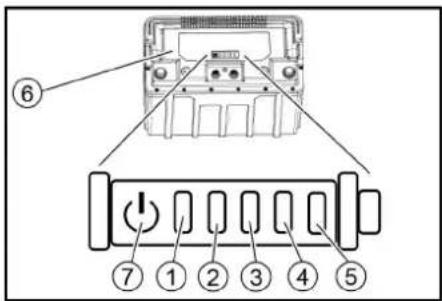

(1) Stavová LED (2) Indikační LED 1 (3) Indikační LED 2 (4) Indikační LED 3 (5) Indikační LED 4 Baterie 7 Tlačítko

1. Stiskněte tlačítko na dobu 5 sekund. Žádná LED nesvítí: Nabijte baterii.
2. Stavová LED svítí zeleně. Všech 5 LED diod dohromady indikuje stav nabití baterie.
3. Stavová LED svítí červeně. Indikační LED signalizují poruchu. Poruchy popsané v následující tabulce může opravit uživatel. V případě indikací poruch, které nejsou popsány, se obraťte na zákaznický servis společnosti KÄRCHER.

(1)	(2)	(3)	(4)	(5)	Prícina	Odstraněni
červená	-	-	-	-	Baterie je prilis horká.	Nechte baterii vychladnout.
červená	-	-	-	zelená	Systém správy baterie je prilis horký.	Nechte baterii vychladnout.
červená	-	-	zelená	-	Baterie je prilis studená na nabljeni.	Přesunte prístroj na teplejími stóo a počkejte, až se baterie zahrůje.
červená	-	-	zelená	zelená	Spotřeba energie pri nabljeni je prilis vysoká.	Odpojte sǐtovou zástrčku nabljěčky. Vyčeje 10 sekund. Znovu zapojte sǐfovou zástrčku. Pokud se porucha zobrazi znovu, vyměnte nabljěčku.
					Spotřeba energie prístroje je prilis vysoká.	Vypněte prístroj. Pokud se porucha po zapnutí objevi znovu, hledejte závadu v pristroji.
červená	-	zelená	-	zelená	Zkrat.	Zkontrolujte věchney prípojovaci kontaky baterie.
červená	-	zelená	zelená	-	Prilis nizké napěti clánku pri vybljení.	Nabijte baterii.
červená	-	zelená	zelená	zelená	Prilis vysoké napěti clánku pri nabljeni.	Vybjte baterii na 20% zbývajíć kapacity. Následné nabljte baterii.
červená	zelená	-	-	zelená	Napěti baterie je prilis nizké.	Nabijte baterii.
červená	zelená	-	zelená	-	Porucha pri nabljeni.	Odpojte sǐtovou zástrčku nabljěčky. Vyčeje 10 sekund. Znovu zapojte sǐfovou zástrčku. Pokud se porucha zobrazi znovu, vyměnte nabljěčku.
červená	zelená	-	zelená	zelená
červená	zelená	zelená	-	-	Baterie je prilis studená pro vykon.	Présunte prístroj na teplejími stóo a počkejte, až se baterie zahrůje.
červená	zelená	zelená	zelená	-	Porucha pri vykonu.	Vypněte prístroj. Pokud porucha prětrévá, kontaktujte zákaznický servis.

Příslušenství

Příslušenství čisticí hlavy s kartáčovými válci

A: Balicí jednotka, B: Počet požadovaný přístrojem

Označeni	Č. dilu	Popis	A	B
Kartáčový valeček, Červeny (střední, standardní)	4 035-184,0	Červeny standardsnívalcový kartáč pro udržovací Čišěné.	1	2
Kartáčový valec, bǐly (měkký)	4 762-409,0	Bíly válcový kartáč pro Čišěné citlivych podlahovych krytin.	1	2
Kartáčový valec, oranžový (vysoký/hluboký)	4 762-410,0	Oranžový válcový kartáč s vysokou/hlubokou strukturou pro zviústě Účinné Čišěné strukturovaný podlahovych krytin.	1	2
Kartáčový valec, zelený (tvrdý)	4 762-411,0	Zelený, abrazivné válcový kartáč pro základní Čišěné i odstražováni odolných nečistot.	1	2
Kartáčový valec, Černý (velmi tvrdý)	4 762-412,0	Černý, zviústě abrazivné válcový kartáč pro základní Čišěné odolných podlahovych krytin s obzvlástě odolnými nečistotami.	1	2
Válec z mikrovlákna	4 114-010,0	Ideálné pro dláždice z jemné kameniny. Válec z mikrovlákna pro spolehlíve a šetné odstraněné šedého zákalu.	1	2
Hřidel válcového padu	4 762-415,0	Hřidel válcového padu z hlínuku pro uchycné válcovych padů nebo válců z mikrovlákna.	1	2
Válcový pad, Žlutý (měkký)	6 369-732,0	Žlutý válcový pad pro Čišěné i lešěné nestrukturovaných podlahovych krytin.	20	40
Válcový pad, Červeny (střední)	6 369-734,0	Červeny standardsnívalcový pad pro udržovací Čišěné nestrukturovaných podlahovych krytin.	20	40
Válcový pad, zelený (tvrdý)	6 369-733,0	Zelený abrazivné válcový pad pro základní Čišěné i odstražováni odolných nečistot na nestrukturovaných podlahovych krytinách.	20	40

Příslušenství Čisticí hlavy s kotoučovými kartáči

A: Balicí jednotka, B: Počet požadovaný přístrojem

Označeni	Č. dflu		Popis	A	B
	D 51	D 60			D 51	D 60
Kotoučový Kartáč, přirodni (měkký)	4 905-027,0	4 905-016,0	Měkký kotoučový Kartáč přirodni barvy pro Čistěné i alestěné strukturovaných podlahovych krytin.	1	1	2
Kotoučový Kartáč, billy	4 905-028,0	4 905-015,0	Bíly, měkký kotoučový Kartáč pro šetné Čistěné citlivych podlahovych krytin.	1	1	2
Kotoučový Kartáč, Červený (střední, standardí)	4 905-026,0	4 905-014,0	Cerveny standardsí kotoučový Kartáč pro pravidelné udržovací Čistěné.	1	1	2
Kotoučový Kartáč, Černý (tvrdý)	4 905-029,0	4 905-017,0	Cerný, velmi abrazivní kotoučový Kartáč pro základné Čistěné odolných podlahovych krytin se zvlástě odolnými nečistotami.	1	1	2
Diamantový pad, jemný, zelený	6 371-240,0	6 371-233,0	Zelený jemný diamantový kotoučový pad pro lestěné lestitelných podlahovych krytin. Umožnjue vysoce leské povrchy a lze jej použít i pro krystalizaci.	5	1	2
Diamantový pad, hrubý, billy	6 371-260,0	6 371-246,0	Bíly hrůbý diamantový kotoučový pad pro tvrdné podlahově krytiny. Odstránuje drobné škrábanca a vytvaří Čistý, rovnémě matné podklad pro dalíší osetěné pomoci Žluteho diamantového kotoučového padu.	5	1	2
Diamantový pad, střední, Žlutý	6 371-261,0	6 371-247,0	Zlutý diamantový kotoučový pad pro upravu a udžbržbu tvrdých podlahovych krytin. Pro satěnový povrch, ktery lze dále lešlit pomoci zeleného diamantového kotoučového padu.	5	1	2
Pad, unášćí talíř	4 762-593,0	4 762-445,0	Vyžaduje se pro použíl melaminovych padú, ale lze je použít i pro normální pady. Unášćí talíř's extra vysokým počtem háčků pro uchycné padu. Extra pevné uchycné padu na unášćím talíři Čistící hlavy D 51.	1	1	2

Příslušenství sací lišty A: Balicí jednotka, B: Počet požadovaný přístrojem

Označeni	Č. dílu	Popis	A	B
Sada sacích chlopní, Linatex	4 400-011,0	Sada sacích chlopní odolná proti Roztržení Linatex® pro parabolické sací lišty o šířce 850 mm.	Pár 1 pár
Sada sacích chlopní, PU	4 400-005,0	Sací chlopen odolná proti opotřebení z polyuretanu, odolná vúči oleji.	Pár	1 pár

Technické údaje

		D 51 D 60 R 55
Všeobecné
Jizdni rychlost (max.) km/h 6	6	6
Teoretický plośný výkon		m2/h	3060	3600	3060
PraktickéPokrytiplochy		m2/h	1380	1620	1490
Objem nádrzej na špinavou vodu		I	50	50	50
Objem nádrzej na hrubé nečistoty		I	-	-	3,5
Objem nádrzej na prací prostředek (volitelná dávka)		I	3	3	3
Dávkoványández prostředku		%	0...3	0...3	0...3
Dávkoványí vody		l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Hmotnost
Délá		mm	1375	1290	1284
Šīfka bez sací lišty		mm	542	542	542
Výška		mm	1082	1082	1082
Pracovní šīfka		mm	510	600	550
Rozměry balné lxbxh		mm	1505x770x1271	1505x770x1271	1505x770x1271
Pneumatík
Přední kolo, šīfka		mm	50	50	50
Přední kolo, prüměr		mm	200	200	200
Zadní kolo, šīfka		mm	28	28	28
Zadní kolo, prüměr		mm	100	100	100
Hmotnost
Připustné celková hmotnost		kg	245	241	235
Vlastní hmotnost (přepravní hmotnost)		kg	195	191	185
Příflačné sīla kartráče, max.		N (kg)	290 (29)	250 (25)	155 (15,5)
Kontaktí ltlak kartráče, max.		N/m2(g/cm2)	3,2 (32)	2,5 (25)	6,3 (63)
Výkonostní udaje prístroje
Jmenovité napělí		V	24	24	24
Jmenovité napěál, Li-lon		V	25,6	25,6	25,6
Kapacita baterí		Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Kapacita baterí, Li-lon		Ah (5 h)	80	80	80
Střední príkón		W	1300	1300	1350
Výkon pojezdového motoru		W	130	130	130
Výkon sací turbíny		W	250	250	250
Výkon pohonu kartráče		W	800	800	980
Krytí		IPX3 IPX3		IPX3
Vysáváni
Saci výkon, množstvi vzduchu		l/s	21	21	21
Podtlak (max.)		kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Čistici kartráče
Prüměr kartráče		mm	510	600	96
Délá kartráče		mm	-	-	550
Otáčky kartráče		1/min	140	150	965
Interni nabljéčka
Jmenovité napělí		V	100...240	100...240	100...240
Kmitočet		Hz	50-60	50-60	50-60
OdBěr proudu		A	max 5	max 5	max 5
Okolní podminý
Príspustné teplotní rozsah		°C	5...40	5...40	5...40
Teplota vody max.		°C	50	50	50
Tlak vody plnicho systému		MPa (bar)	1(10)	1(10)	1(10)
Tlak vody oplachovaciho systému náržte na špinavou vodu		MPa (bar)	1 (10)	1 (10)	1 (10)
Relativní vlhost uzduchu		%	20...90	20...90	20...90
Sklon
Sklon pracovní oblasti max.		%	2	2	2
Zjistěné hodnoty podle EN 60335-2-72
Hodnota vibrací rukou/paží		m/s2	0,2	0,2	0,2
Nejistota K		m/s2	0,2	0,2	0,2
Hladina akustického tlaku LpA Běžný provoz		dB(A)	65	65	65
Nejistota KpA		dB(A)	2	2	2
Hladina akustického výkonu LwA + Nejistota KwA Běžný provoz		dB(A)	81	81	81

Technické změny vyhrazeny.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněné vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

(Adresa viz zadní stranu)

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svou platnost.

Výrobek: Čistič podlah

Typ: 1.533-xxx

Příslušné směrnice EU

Aplikované národní normy

Níže podepsaný jednající z pověření představenstva společnosti.

Bezpečnostní pokyny 161

Popis přístroje 162

Inteligentní kfc 163

Montáž 163

Uvedení do provozu 163

Zapnutí přístroje 164

Spárování se smartfonem 164

Výzvy k provedení údržby 164

Provoz 164

Přeprava 165

Skladování 165

Péče a údržba 165

Tento umývací automat se používá k mokrému čištění rovných podlah.

Přístroj lze pro příslušný čisticí úkol přizpůsobit nastavením množství vody, množství čisticího prostředku a rychlosti jízdy.

Používání v souladu s účelem

Tento přístroj je vhodný pro řemeslnické a průmyslové použití, např. v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a pronajatých prostorách. Tento přístroj používejte výhradně pro úkoly uvedené v tomto návodu k obsluze.

Elektrické a elektronické přístroje obsahují cenné recyklovatelné materiály a často i komponenty, které mohou být nebezpečné pro životní prostředí.

Po uvolnění plynové páky dojde k vypnutí jízdního pohonu a pohonu kartáčů.

Symboly na přístroji

NEBEZPEČÍ

Nabíjení

Zásah elektrickým proudem

Dbejte na správnou montáž

POZOR

Nebezpečenství vzniku poškození

Voda poškodí sací turbínu

Chybnou baterii nevyhazujte do domovního odpadu. Informujte zákaznický servis společnosti Kärcher. Zabraňte kontaktu s kapalinou unikající z poškozených akumulátorů. V případě náhodného kontaktu opláchněte kapalinu vodou. V případě kontaktu s očima se poraďte s lékařem.

UPOZORNĚNÍ

Bezpodmínečně dodržujte tento návod k obsluze. Dbejte na doporučení zákonodárců týkající se manipulace s bateriemi.

Síťové napětí se musí shodovat s napětím uvedeným na typovém štítku přístroje.

Nebezpečí výbuchu

Oheň, jiskry, otevřené světlo a kouření je zakázáno.

(27) Nádrž na čistou vodu

28 Typový štítek

29 Upínací páka sací lišty

30 Sací lišta

(31) Páka na spuštění sací lišty dolů

32 Pedál na zvedání/spouštění čisticí hlavy dolů

(33) Odkládací přihrádka

(34) Nasávací hák

35 Uzávěr nádrže na čistou vodu s filtrem

36 Háček pro síťový kabel

37 Vypouštěcí hadice znečištěné vody s dávkovacím zařízením

38 Držadlo pro posouvání

39 Plynová páka

40 Válcový kartáč (čisticí hlava R)

41 Pedál na výměnu kief (čisticí hlava D)

42 Kotoučová kefa (čisticí hlava D)

43 Čisticí hlava D 51

• volitelné, ** Není součástí dodávky

Barevné označení

Části přístroje určené k obsluze nebo údržbě prováděné uživatelem jsou označeny žlutou barvou.

Ovládací panel

Obrázek B

① Přepínač programů

(2) Plynová páka

③ Tlačítko dávkování vody

(4) Displej

⑤ Odkládací plocha pro smartphone

(7) Tlačítko regulace rychlosti

(8) * Tlačítko dávkování čisticího prostředku

10 Tlačidlo

11 Inteligentný kľúč Biela - operátor Čierna - servisný

• voliteľné vybavenie

Prepínač programov

Obrázok C

Prístroj je vypnutý.

2 EKOREŽIM

Výška hladiny v nádrži na čistú vodu (25 %)

Výška hladiny v nádrži na čistú vodu (50 %)

Výška hladiny v nádrži na čistú vodu (100 %)

Pedál výmeny kief (BD) Tlačidlo výmeny kief (BR)

Vypust znečistenej vody Vypust čistej vody

1 Prepravná poistka 2. Odstráňte prepravné poistky. 3. Prístroj zozadu posuňte z palety.

Montáž sacej lišty

1. Otočte obě upínací páky směrem nahoru.

Obrázek G

① Sací hadice (2) Upevnění sací lišty (3) Sací lišta (4) Upínací páka

1. Sací lištu vložte do upevnění sací lišty.
2. Otočte obě upínací páky směrem dolů.

Montáž kartáčů

1. Pouze varianta BD: Před uvedením do provozu namontujte kotoučový kartáč (viz kapitola Údržbářské práce).

Upozornění

U varianty BR jsou kartáče namontované. 2. Namontujte kartáč (viz kapitola Údržbářské práce).

Baterie

Doporučené baterie

POZOR

Zabudovaná nabíječka je elektronicky regulovaná a vhodná pro všechny doporučené baterie. Tato nabíječka sama ukončí proces nabíjení.

Upozornění

Pro každý nainstalovaný typ baterie je nutné nastavit příslušnou charakteristickou křivku nabíjení. Zabudovaná baterie se při nabíjení zobrazuje na displeji. Průměrná doba nabíjení je přibližně 10-15 hodin. Přístroj se během nabíjení nesmí používat.

Upozornění

Přístroje jsou vybaveny ochranou proti hlubokému vybití. To znamená, že pokud bude při provozu dosažena nejnižší přípustná minimální hodnota kapacity, dojde k vypnutí kartáčového motoru a turbíny.

1. Přístroj přesuňte přímo k určenému místu nabíjení, přičemž se vyhněte schodům.
2. Síťovou zástrčku na připojovacím kabelu zasuňte do zásuvky.
3. Nabíjení provádějte do té doby, dokud se na displeji nezobrazí informace o úplném nabití.

Baterie nenáročné na údržbu (mokré baterie)

NEBEZPEČÍ

Nebezpečí poranění v důsledku úniku kyseliny! Baterii doplňujte vodou jen tehdy, když je vybitá. Při manipulaci s kyselinou z baterie používejte ochranné brýle a případná místa na kůži nebo oděvu postříkaná kyselinou okamžitě opláchněte vodou.

POZOR

Nebezpečí poškození baterie! V případě použití vody s přísadami ztrácí baterie záruku. K doplňování baterií používejte jen destilovanou nebo odsolenou vodu (EN 50272-T3). Nepoužívejte cizí přísady ani prostředky na úpravu vody. 1 hodinu před ukončením nabíjení přidejte destilovanou vodu. Přitom dbejte na správný poměr kyseliny podle označení na baterii. Na konci nabíjení se na všech článcích musí tvořit plyn.

Zapnutí přístroje

1. Na ovládacím panelu zasuňte inteligentní klíč.
2. Přepínač programů otočte na program Čištění. Na displeji se postupně zobrazí:
3. Logo Kärcher, Doba v hodinách zbývající do následujícího servisu, Stav nabití baterie a provozní hodiny, Verze softwaru, Indikátor provozu

Obrázek I

Používajte len odporúčané čistiace prostriedky. Za iné čistiace prostriedky z hľadiska prevádzkovej bezpečnosti a nebezpečenstva poranenia zvýšené riziko znáša prevádzkovateľ.

Používajte len čistiace prostriedky, ktoré neobsahujú rozpúšťadlá, kyselinu soľnú a kyselinu fluorovodíkovú. Dodržiavajte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.

Upozornenie

Nepoužívajte žiadne silne peniace čistiace prostriedky.

Odporúčané čistiace prostriedky

Použitie Čistaci prostrie-	dok
Čistenie věstkých podlák s odolnostů voči vode	CA 50 CRM 756
Udržiavacie Čistenie pomocou ošetrovacích componentov	RM 746RM 780
Udržiavacie a hlbkové Čistenie prie-myselných podlahovych krytín	RM 69
Udržiavacie Čistenie leských podla-hovych krytín	RM 755
Udržiavacie a hlbkové Čistenie dláz-dic z jemnej kameniny	RM 753
Udržiavacie a hlbkové Čistenie podlahovych krytín odolních voči kyselinám	RM 751
Čistenie adezinfekcia RM 732
Hlbkové Čistenie věstkých alkalicky odolních podlahovych krytín	RM 752
Hlbkové Čistenie a odstražovanie naterov z alkalicky citlivych podlák	RM 754

Pridanie čistiaceho prostriedku pomocou

dávkovacieho zariadenia

Iba variant DOSE:

Do čistej vody sa na ceste do čistiacej hlavy prostredníctvom dávkovacieho zariadenia pridáva čistiaci prostriedok. 1. Čistiaci prostriedok nalejte do nádoby na čistiaci prostriedok.

Upozornenie

Pomocou dávkovacieho zariadenia sa dá pridať maximálne 3 % čistiaceho prostriedku. V prípade vyššieho dávkovania sa musí čistiaci prostriedok pridať do nádrže na čistú vodu.

POZOR

Nebezpečenstvo upchatia

Po pridaní čistiaceho prostriedku do nádrže na čistú vodu môže čistiaci prostriedok zrosnúť a narušiť funkciu dávkovacieho zariadenia. Po pridaní čistiaceho prostriedku do nádrže na čistú vodu opláchnite prístroj čistou vodou: Zvoľte čistiaci program s aplikáciou vody, množstvo vody nastavte na najvyššiu hodnotu, dávkovanie čistiaceho prostriedku nastavte na 0.

Pridanie čistiaceho prostriedku bez dávkovacieho zariadenia

1. Čisticí roztok přidejte do nádrže na čistou vodu.

Upozornění

Uzávěr plnicího otvoru má na vnitřní straně stupnici a lze ho použít k odměření množství čisticího prostředku.

Nastavení dávkování čisticího prostředku

V případě varianty přístroje DOSE se čisticí prostředek přidá do čisté vody na cestě k čisticí hlavě. Dávkování čisticího prostředku lze nastavit samostatně pro každý program čištění.

1. Na ovládacím panelu zasuňte inteligentní kroužek.
2. Pomocí přepínače programů zvolte program čištění, který se má nastavit.
3. Stiskněte tlačítko dávkování čisticího prostředku.
4. Pomocí tlačítek "+" a "-" nastavte požadované dávkování čisticího prostředku.
5. Pro převzetí nastavení počkejte 3 sekundy, nebo stiskněte další tlačítka.

Nastavení množství vody

Velmi hladká podlaha: 1 podložka nad, 5 podložek pod sací lištou.

1. Vyšroubujte matici. Obrázek L

1 Matice

2 Podložka

③ Distanční váleček držáku

Nebezpečenství vzniku poškození

Při příliš dlouhém používání přístroje na jednom místě

může dojít k poškození podlahové krytiny.

Přístroj nepoužívejte dlouho na jednom místě.

1. Zasuňte integrovaný klíč
2. Programový spínač nastavte na požadovaný čisticí program.
3. Páku pro spuštění sací lišty otočte směrem dolů.
4. Pedál pro zdvihnutí/spuštění čisticí hlavy stlačte směrem dolů, přesuňte ho doleva a následně ho uvolněte směrem nahoru.
5. Plynovou páku zatlačte směrem dopředu a přejděte po povrchu, který se má vyčistit.

Upozornění

Pokud je nádrž na znečištěnou vodu plná, plovák uzavře sací otvor a sací turbína běží se zvýšenými otáčkami. V tomto případě vypněte sání a přejděte k vyprázdnění nádrže na znečištěnou vodu.

Ukončení provozu

Ukončení čištění

1. Regulační tlačítko množství vody otočte na "OFF" (ne u provedení DOSE).
2. Uvolněte plynovou páku.
3. Pedál pro zvednutí/spuštění čisticí hlavy dolů stiskněte směrem dolů a směrem doprava ho zajistěte.
4. Přejděte krakv vzdálenost.

Zbytková voda se odsává.

1. Páku pro spuštění sací lišty dolů otočte směrem nahoru.

1. Otevřete uzávěr nádrže na čistou vodu.
2. Vypusťte čistou vodu.
3. Vyčistěte filtr.
4. Nasaďte uzávěr nádrže na čistou vodu.

Vyprázdněte nádoby na hrubé nečistoty.

1. Vyprázdněte nádobu na hrubé nečistoty a v případě potřeby ji vyčistěte.
2. Znovu nasaďte nádobu na hrubé nečistoty.

Odstavení přístroje.

1. Přepínač programů otočte do polohy "0". 2. Vytáhněte inteligentní klíč.
2. Páku pro zvednutí/spuštění čisticí hlavy dolů stiskněte směrem dolů a směrem doprava ji zajistěte.
3. Páku na spuštění sací lišty dolů otočte směrem nahoru.
4. Přístroj zajistěte proti pohybu.
5. Zavřete víko nádrže na znečištěnou vodu. Přitom stlačte klapku na větrání nádrže tak, aby zapadla do drážky nádrže na čistou vodu a nádrž na znečištěnou vodu tak mohla uschnout.
6. V případě potřeby nabijte baterii.

Přeprava

NEBEZPEČÍ

Přechod přes stupačky

Nebezpečí poranění

Nerespektování hmotnosti

Nebezpečí zranění a poškození Při přepravě dbejte na hmotnost přístroje. Přístroj nabíjejte pouze s prázdnou nádrží na znečištěnou vodu a prázdnou nádrží na čistou vodu. Přístroj nakládejte jen s pomocí další osoby nebo s použitím jízdního pohonu. 1. Pedál na zvednutí/spuštění čisticí hlavy dolů stlačte směrem dolů a směrem doprava ho zajistěte. 2. Vyberte kefy, abyste zabránili jejich poškození. 3. Z přístroje odmontujte sací lištu. 4. Při přepravě ve vozidlech přístroj zajistěte proti smyku a převrácení pomocí vázacích ok v souladu s aktuálně platnými směrnicemi.

Obrázek Q

Skladování

UPOZORNĚNÍ

Nerespektování hmotnosti

Nebezpečí zranění a poškození

Při skladování dbejte na hmotnost přístroje.

POZOR

Mráz

Péče a údržba

NEBEZPEČÍ

Neúmyslně se spouštějící přístroj. Nebezpečí poranění. Přepínač programů otočte do polohy "0". Před jakýmikoliv pracemi na přístroji vytáhněte inteligentní klíč. Vytáhněte síťovou zástrčku nabíječky. Vypusťte a zlikvidujte znečištěnou a čistou vodu.

Bezpečnostní inspekce / smlouva o údržbě

(1) Filtr čisté vody (2) Uzávěr nádrže na čistou vodu

1. Vytáhněte filtr čisté vody a vypláchněte ho čistou vodou.
2. Vložte filtr čisté vody.
3. Nasaďte uzávěr nádrže na čistou vodu.

(1)	(2)	(3)	(4)	(5)	Pričina	Odstránenie
Červéná	-	-	-	-	Batária je priliš horúca.	Batériu nechajte vychladnút.
Červéná	-	-	-	zelená	Systém manažmentu batária je priliš horúci.	Batériu nechajte vychladnút.
Červéná	-	-	zelená	-	Batária je priliš studená pre nabijanie.	Presuţne pristroj na teplejšie miesto a počkajte, kým sa batária nezohreje.
Červéná	-	-	zelená	zelená	Odber prudu pri nabijani je priliš vytoky.	Odojeite sietovú zăstrěku nabijáčky. Počkajte 10 sekünd. Znovu zausné sieto-vú zăstrěku. Ak sa porucha zobrazí znovu, tak yvměnte nabljacku.
					Odber prudu pristroja je priliš vytoky.	Vypnite pristroj. Ak sa porucha po zapnutí vysktyne znovu, tak v pristroji vyhlá-dajte jej pričinu.
Červéná	-	zelená	-	zelená	Skrat.	Skontrolujte věsetky prípojky batária.
Červéná	-	zelená	zelená	-	Priliš nizke napătie Člankov pri vybjani.	Nabite batériu.
Červéná	-	zelená	zelená	zelená	Priliš vytoké napătie Člankov pri nabijani.	Batériu vybite na 20% zvyšnej kapacity. Následne nobite batériu.
Červéná	zelená	-	-	zelená	Napătie batérije je priliš nizke.	Nabite batériu.
Červéná	zelená	-	zelená	-	Porucha pri nabijani.	Odojeite sietovú zăstrěku nabijáčky. Počkajte 10 sekünd. Znovu zausné sieto-vú zăstrěku. Ak sa porucha zobrazí znovu, tak yvměnte nabljacku.
Červéná	zelená	-	zelená	zelená
Červéná	zelená	-	zelená	-	Batária je priliš studená pre odovzdávanie vykonu.	Presuţne pristroj na teplejšie miesto a počkajte, kým sa batária nezohreje.
Červéná	zelená	zelená	zelená	-	Porucha pri odovzdávaní vykonu.	Vypnite pristroj. Ak chyba pretréváva, tak sa obratné na zákaznícky servis.

Příslušenství. Příslušenství čisticí hlavy s válcovými kartáči. A: obalová jednotka, B: počet požadovaný přístrojem. Příslušenství čisticí hlavy s kotoučovými kartáči.

Názov	Č. dlelu	Popis	A	B
Súprava odsávacích stierok, Linatex	4.400-011.0	Súprava odsávacích stierok Linatex® odolných voči roztrhnutiu pre parabolické SACIE lišty so širkou 850 mm.	pár	1 pár
Súprava odsávacích stierok, PU	4.400-005.0	Odsávacia stierka z polyuretánu odolná voči opotrebovaniu a oleju.	pár	1 pár

Technické údaje

		D 51	D 60	R 55
Všeobecne
Rychlosť jazdy (max.)	km/h	6	6	6
Teoretický plośný vykon	m2/h	3060	3600	3060
Praktický plośný vykon	m2/h	1380	1620	1490
Objem nádrzej na znečistenú vodu	I	50	50	50
Objem nádoby na hrubé nečistoty	I	-	-	3,5
Objem nádrzej na Čistaci prostriedok (voliteñné vyavenie Dávka)	I	3	3	3
Dávkovanie Čistiacho prostriedku	%	0...3	0...3	0...3
Dávkovanie vody	l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Rozmery
Dízka	mm	1375	1290	1284
Širka bez sacej lišty	mm	542	542	542
Výška	mm	1082	1082	1082
Pracovná Širka	mm	510	600	550
Rozmery obalu d x Šx v	mm	1505x770x1271	1505x770x1271	1505x770x1271
Súprava pneumatik
Predné koleso, Širka	mm	50	50	50
Predné koleso, priemer	mm	200	200	200
Zadné koleso, Širka	mm	28	28	28
Zadné koleso, priemer	mm	100	100	100

			D 51	D 60	R 55
Hmotnost'
Prípustná celkové hmotnost'	kg			245
Vlastná hmotnost' (prepravná hmotnost')	kg	195	191	185
Pritlacná sila kefy, max. N (kg) 290 (29) 250 (25) 155 (15,5)
Pritlak kefy, max. N/m	\( ^2(g/cm^2) \)	3,2 (32) 2,5 (25)	6,3 (63)
Výkonové udaje pristroja
Menovité napätie V	24	24
Menovité napätie, Li-Ion		V	25,6	25,6	25,6
Kapacita batérié		Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Kapacita batérié, Li-Ion		Ah (5 h)	80	80	80
Priemerný prikon W	1300	1300	1350
Výkon pojazdového motora		W	130 130 130
Výkon sacej turbíny		W	250 250 250
Výkon pohonu kefy		W	800 800 980
Stupeř ochrany			IPX3	IPX3	IPX3
Vysávanie
Sací výkon, množstvo vzduchu		I/s	21	21	21
Podlak (max.)		kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Čistiance kefy
Priemer kefy		mm	510 600 96
Dlžka kefy		mm	-	-	550
Otáčky kefy		1/min	140	150	965
Interná nabijačka
Menovité napätie		V	100...240	100...240	100...240
Frekvencia		Hz	50-60	50-60	50-60
Odber prúdu		A	max 5	max 5	max 5
Podmienky prostredia
Povolený rozsah teplôt		°C	5...40	5...40	5...40
Teplota vody max.		°C 50		50
Tlak vody v plniacom système		MPa (bar)	1(10)	1(10)	1(10)
Tlak vody v preplachovacom système nádrzej na znečistenú vodu		MPa (bar)	1 (10)	1 (10)	1 (10)
Relativna vhlkost vzduchu		%	20...90	20...90	20...90
Stúpanie
Max. stúpanie pracovnej oblasti		%	2	2	2
Zistené hodnoty podla EN 60335-2-72
Hodnota vibráci ruka-rameno		\( m/s^2 \)	0,2	0,2	0,2
Neistota K		\( m/s^2 \)	0,2	0,2	0,2
Hladina akustického tlaku \( L_{pA} \) v normálnej prevázde		dB(A)	65	65	65
Neistota \( K_{pA} \)		dB(A)	2	2	2
Hladina akustického výkonu \( L_{WA} \) + neistota \( K_{WA} \) v normálnej prevázde		dB(A)	81	81	81

Technické změny vyhrazeny.

Záruka

Osoba odpovědná za dokumentaci:

S. Reiser

Obsah

Všeobecné pokyny 170

Provoz 170

Určené použití 170

Ochrana životního prostředí 170

Příslušenství a náhradní díly 170

Rozsah dodávky 170

Bezpečnostní pokyny 170

Popis přístroje 171

Inteligentní klíč 17

Montáž 171

Uvedení do provozu 172

Zapnutí přístroje 172

Výměna válcového kartáče

Upozornění

Válcový kartáč vyměňte, když délka štětin dosáhne 10 mm. 1. Páku pro zvedání/spouštění čisticí hlavy zatlačte dolů a doprava, dokud nezaskočí. 2. Pedál pro výměnu kartáčů zatlačte dolů. 3. Válcový kartáč vytáhněte do strany pod hlavou kartáče. 4. Nový válcový kartáč držte pod čisticí hlavou a zatlačte ho nahoru, dokud nezaskočí.
