NÁVOD K OBSLUZE IVRL 65202 Tc Kärcher

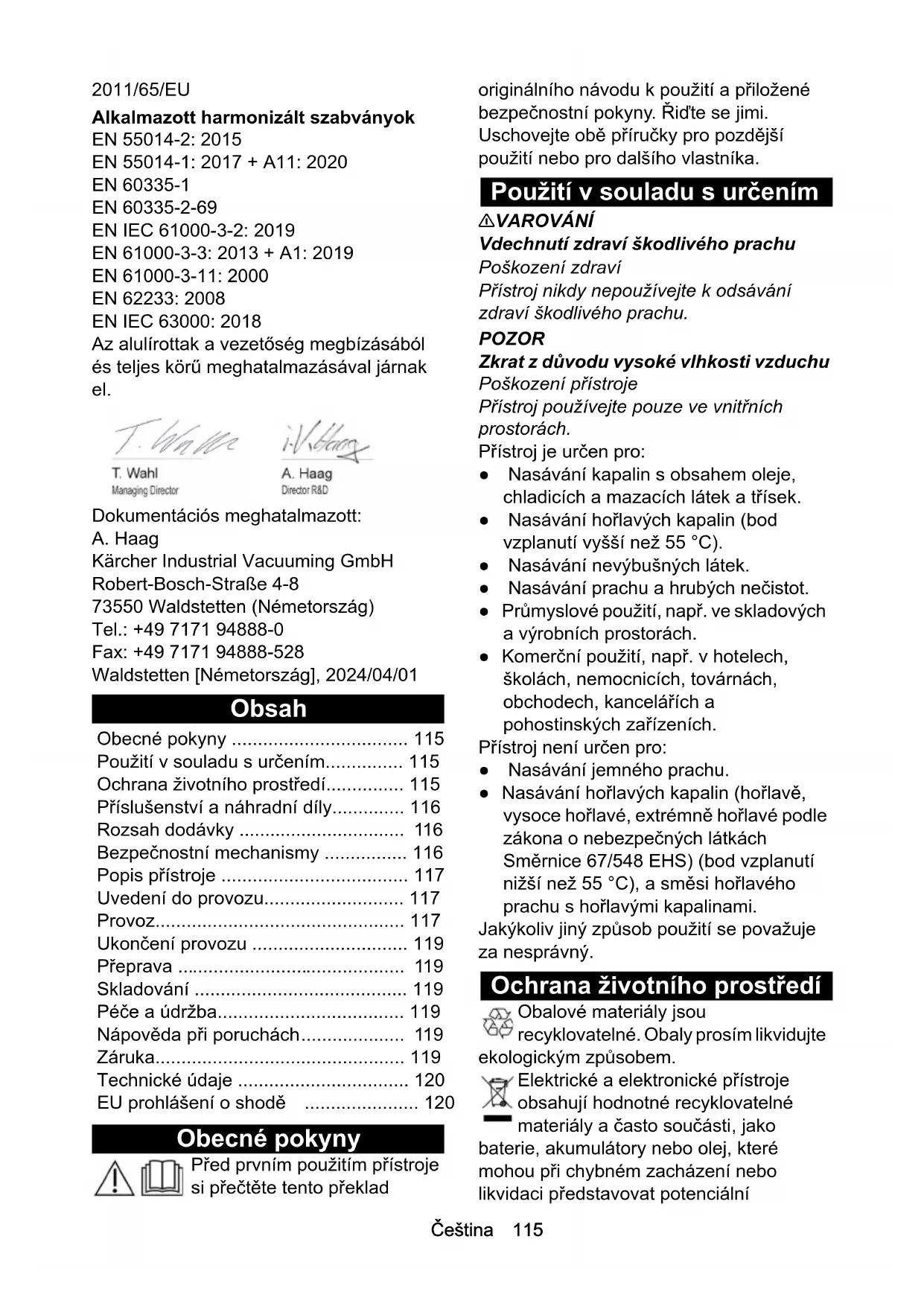

• EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Az alulírottak a vezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Németország) Tel.: +49 7171 94888-0 Fax: +49 7171 94888-528 Waldstetten [Németország], 2024/04/01 Obsah Obecné pokyny Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka. Použití v souladu s určením 몇 VAROVÁNÍ Vdechnutí zdraví škodlivého prachu Poškození zdraví Přístroj nikdy nepoužívejte k odsávání zdraví škodlivého prachu. POZOR Zkrat z důvodu vysoké vlhkosti vzduchu Poškození přístroje Přístroj používejte pouze ve vnitřních prostorách. Přístroj je určen pro: ● Nasávání kapalin s obsahem oleje, chladicích a mazacích látek a třísek. ● Nasávání hořlavých kapalin (bod vzplanutí vyšší než 55 °C). ● Nasávání nevýbušných látek. ● Nasávání prachu a hrubých nečistot. ● Průmyslové použití, např. ve skladových a výrobních prostorách. ● Komerční použití, např. v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a pohostinských zařízeních. Přístroj není určen pro: ● Nasávání jemného prachu. ● Nasávání hořlavých kapalin (hořlavě, vysoce hořlavé, extrémně hořlavé podle zákona o nebezpečných látkách Směrnice 67/548 EHS) (bod vzplanutí nižší než 55 °C), a směsi hořlavého prachu s hořlavými kapalinami. Jakýkoliv jiný způsob použití se považuje za nesprávný. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální Obecné pokyny p. 115
• Použití v souladu s určením p. 115
• Ochrana životního prostředí p. 115
• Příslušenství a náhradní díly p. 116
• Rozsah dodávky p. 116
• Bezpečnostní mechanismy p. 116
• Popis přístroje p. 117
• Uvedení do provozu p. 117
• Provoz p. 117
• Ukončení provozu p. 119
• Přeprava p. 119
• Skladování p. 119
• Péče a údržba p. 119
• Nápověda při poruchách p. 119
• Záruka p. 119
• Technické údaje p. 120
• EU prohlášení o shodě 16 Čeština nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Upozornění k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/ REACH Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Rozsah dodávky Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce. Bezpečnostní mechanismy Stupně nebezpečí NEBEZPEČÍ ● Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení. 몇 VAROVÁNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení. 몇 UPOZORNĚNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům. POZOR ● Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod. Bezpečnostní pokyny 몇 VAROVÁNÍ ● Přístroj není vhodný k odsávání zdraví škodlivého prachu. ● Přístroj chraňte před deštěm. Neskladujte přístroj venku. ● Před každým uvedením do provozu zkontrolujte, zda jsou připojena všechna vedení k vyrovnání napětí (uzemňovací vodiče). 몇 UPOZORNĚNÍ ● Po každém použití přístroj vypněte a vytáhněte síťovou zástrčku. POZOR ● Přístroj používejte pouze ve vnitřních prostorách. ● Nebezpečí přimáčknutí! Při snímání nebo nasazování sací hlavy, filtrační jednotky nebo sběrné nádoby noste rukavice. ● Nebezpečí poškození! Nikdy nevysávejte bez filtru nebo s poškozeným filtrem. ● Při ovládání přístroje noste bezpečnostní obuv. ● Pohybujte přístrojem jen rychlostí krokem a na příkrých cestách příp. ve dvou. ● Dbejte na to, aby při výměně dílů příslušenství nevystupoval žádný prach. Přístroje se sklopným podvozkem (Tc) POZOR Nebezpečí úrazu Nebezpečí pohmoždění překlopením zásobníku kapaliny Nechte zajištění po sklopení zaskočit. Postup v případě nouze NEBEZPEČÍ Nebezpečí poranění a poškození při nasátí hořlavých materiálů, při zkratu nebo jiných závadách elektroinstalace Nebezpečí vdechnutí plynů škodlivých zdraví, nebezpečí úrazu elektrickým proudem, nebezpečí popálení V případě nouze přístroj vypněte a odpojte síťovou zástrčku. Elektrické připojení Přístroj smí být připojen jen k elektrické přípojce, provedené elektroinstalatérem podle IEC 60364. Připojovací hodnoty viz Technické údaje a typový štítek. Používání prodlužovacího kabelu není dovoleno. NEBEZPEČÍ Nebezpečí zásahu elektrickým proudem Smrtelné nebezpečíČeština 117 Nepoškoďte elektrická připojovací vedení např. přejetím, zmáčknutím nebo taháním. Kabely chraňte před horkem, olejem a ostrými hranami. Zkontrolujte před každým spuštěním provozu síťové přívodní vedení přístroje. Neuvádějte přistroj do provozu s poškozeným kabelem. Poškozený kabel nechte vyměnit kvalifikovaným elektrikářem. Symboly na přístroji Značení maximální přípustné hladiny kapaliny Viz kapitola Zkontrolujte ukazatel výšky hladiny. POZOR Nebezpečí poškození přístroje Vytékající voda při překročení maximální hladiny kapaliny. Přístroj vyprázdněte, než je dosažena maximální hladina kapaliny. Popis přístroje Obrázek viz obrazová příloha Ilustrace A 1 Řiditelná kolečka s parkovací brzdou 2 označení maximálního stavu naplnění 3 Výpustná hadice 4 Zásobník kapaliny 5 Posuvné madlo 6 Odrazný plech 7 Malý odrazný plech 8 Filtr 9 Sací hlava 10 Přípojka sací hadice 11 Hlavní spínač 12 Zajištění sací hlavy 13 Síťový kabel 14 Jeřábové oko zásobníku kapaliny 15 Sklopný podvozek 16 Držák příslušenství 17 Odjišťovací páčka Uvedení do provozu Obrázek viz obrazová příloha p. 1201

1. Přístroj uveďte do parkovací stanice.

2. V případě potřeby přístroj zajistěte

3. Ujistěte se, že je sací hlava správně

4. Zasuňte sací hadici do přípojky sací

5. Na sací hadici nasaďte požadované

příslušenství. Provoz Obrázek viz obrazová příloha

1. Zastrčte síťovou zástrčku do zásuvky.

2. Zapněte přístroj hlavní spínačem.

Ilustrace C Přístroje s jedním motorem (IVR-L...-

Ilustrace D Přístroje se dvěma motory (IVR-L...-2) POZOR Provoz s jedním motorem Nebezpečí poškození hnacího motoru Spínací stupně přepínejte plynule. Spínač má několik spínacích stupňů: 0Přístroj je vypnutý. 1Motor 1 je zapnutý. 2 Motory 1 a 2 jsou zapnuté.

3. Zapněte přístroj hlavní spínačem.

Ilustrace D POZOR Provoz s jedním motorem Nebezpečí poškození hnacího motoru Spínací stupně přepínejte plynule. Spínač má několik spínacích stupňů: 0Přístroj je vypnutý. 1Motor 1 je zapnutý. 2 Motory 1 a 2 jsou zapnuté.

4. Zahajte vysávání.

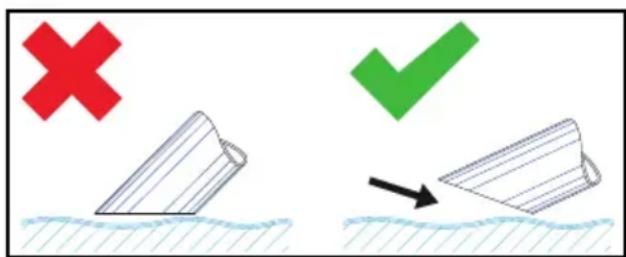

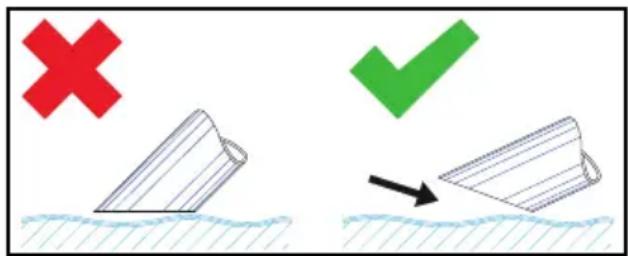

Nasávání118 Čeština Upozornění Při sání kapalin ponořte příslušenství jen na půl, aby bylo společně nasáváno dostatečné množství vzduchu. Zkontrolujte ukazatel výšky hladiny Obrázek viz obrazová příloha Ilustrace E Upozornění Červená značka na výpustné hadici indikuje maximální přípustnou hladinu. POZOR Nebezpečí poškození přístroje Přeplnění zásobníku kapalin v důsledku plnění během několika málo sekund. Provádějte stálé kontroly výšky hladiny v zásobníku kapalin při doplňování větších množství kapaliny. Vyprázdněte zásobník kapaliny Obrázek viz obrazová příloha

1. Vypněte přístroj a odpojte z elektrické

2. Najeďte přístrojem k zařízení pro

3. Vyprázdněte zásobník kapaliny:

a Vypouštěcí hadici odpojte o horní hadicové spojky. Ilustrace F b Vypouštěcí hadici držte nad vhodnou sběrnou nádobou a vypusťte obsah.

4. Obsah zlikvidujte podle zákonných

předpisů nebo znovu použijte. Vyprázdněte zásobník kapaliny sklopením Obrázky viz obrazová příloha

1. Vypněte přístroj a odpojte z elektrické

2. Najeďte přístrojem k zařízení pro

3. Sejměte sací hlavu (viz kapitola Sejměte

4. Sejměte všechny díly příslušenství.

5. Připravte zásobník kapaliny k

vyprázdnění: Použití sklápěcího zařízení Tc (přístroj se sklápěcím zařízením Tc) aOtevřete zajištění zásobníku kapaliny. Ilustrace G Pomocí závěsného oka (přístroj bez sklápěcího zařízení Tc) a Zvedněte přístroj pomocí vhodného zvedacího zařízení za závěsná oka (viz kapitola Popis přístroje). NEBEZPEČÍ Nedodržení hmotnosti Nebezpečí zranění padajícím přístrojem Řiďte se platnými předpisy na ochranu zdraví při práci a bezpečnostními pokyny. Před každým zvednutím zkontrolujte bezchybnou funkci zvedacího zařízení se zvedacím prostředkem. Přístroj zvedejte pouze za určená jeřábová oka. Zvedací zavěšení zajistěte proti neúmyslnému vyvěšení břemene. Jeřáb smí obsluhovat jen k tomu kvalifikovaný personál. V nebezpečné oblasti jeřábu se nesmí zdržovat osoby. Zvednutý zavěšený přístroj nenechávejte bez dozoru.

6. Sklopte zásobník posuvným madlem.

7. Obsah zlikvidujte podle zákonných

předpisů nebo znovu použijte.

8. Nasaďte a zajistěte sací hlavu.

Vyčistění zásobníku kapaliny Obrázek viz obrazová příloha Upozornění Vlivem chladicích a mazacích látek na vodní bázi může docházet ke k tvorbě bakteriálních zárodků. Při odstraňování usazenin noste vhodný ochranný oděv.

1. Vyprázdněte zásobník.

2. Odstraňte z nádrže usazeniny.

4. Odstraňte ze zádržných plechů třísky a

usazeniny. Ilustrace I Sejměte sací hlavu Obrázek viz obrazová příloha

1. Vypněte přístroj a odpojte od elektrické

2. Otevřete zajištění sací hlavy.Čeština 119

3. Sejměte sací hlavu a odložte stranou.

1. Přístroj vypněte spínačem Zap / Vyp

2. Vyprázdněte a vyčistěte zásobník

3. Demontujte příslušenství, a příp. je

vyčistěte a vysušte. Upozornění Po každém použití vysavač vyprázdněte. Nechte vysavač vyschnout s otevřenou nádrží. Přeprava 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při přepravě a skladování zohledněte hmotnost přístroje.

1. Při přepravě ve vozidle zajistěte přístroj

podle platných směrnic proti sklouznutí a převrácení. Skladování 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při přepravě a skladování zohledněte hmotnost přístroje.

1. Přístroj skladujte pouze ve vnitřních

prostorech. Péče a údržba

1. Přístroj a příslušenství v pravidelných

intervalech proplachujte vhodnou kapalinou a nechte vyschnout.

2. Aby se zabránilo tvorbě zárodků,

nenechávejte v přístroji žádné kapaliny.

3. Při delších provozních přestávkách

otevřete víko, aby mohla unikat zbytková vlhkost.

4. Při poškození vyměňte filtr.

Vyměňte filtr Obrázek viz obrazová příloha Ilustrace K

1. Sejměte sací hlavu (viz kapitola Sejměte

2. Povolte šroubový spoj upínacích

3. Sejměte malý odrazový plech.

4. Sejměte a vyměňte filtr.

5. Nasaďte nový filtr.

Při montáži dbejte na to, aby byl filtr správně nasazen.

6. Nasaďte a přišroubujte upínací kroužky.

Nápověda při poruchách NEBEZPEČÍ Nebezpečí úrazu Nebezpečí neúmyslného spuštění přístroje a zasažení elektrickým proudem Před zahájením jakýchkoliv prací přístroj vypněte a odpojte síťovou zástrčku. Všechny kontroly a práce na elektrických dílech smí provádět pouze odborník. Motor (sací turbína) se nerozbíhá Chybí elektrické napětí Zkontrolujte zásuvku a pojistku elektrického napájení. Zkontrolujte síťový kabel a síťovou zástrčku přístroje. Klesá sací síla Tryska, sací hubice nebo sací hadice jsou ucpané. Zkontrolujte trysku, sací hubici a sací hadici, a příp. je vyčistěte. Filtr je znečištěný. Vyčistěte filtr. Vyprázdnění zásobníku kapalin trvá dlouhou dobu Vypouštěcí hadice je skřípnutá nebo ucpaná. Zkontrolujte vypouštěcí hadici, a příp. ji vyčistěte. Zákaznický servis Pokud nelze poruchu odstranit, musí kontrolu přístroje provést zákaznický servis. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého120 Čeština prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu) Další informace o záruce (jsou-li k dispozici) naleznete v servisní sekci na webové stránce místního zastoupení firmy Kärcher v části „Dokumenty ke stažení“. Technické údaje Technické změny vyhrazeny. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysávání za sucha Výrobek: Vysavač pro vysávání za mokra a za sucha IVR-L 40/12-

IVR-L 65/12- 1 Tc IVR-L 65/20- 2 Tc Elektrické připojení Napětí sítě V 220-240 220-240 220-240 Fáze ~111 Síťová frekvence Hz 50-60 50-60 50-60 Krytí IPX4 IPX4 IPX4 Třída krytí I I I Jmenovitý výkon W 1200 1200 2000 Síťové jištění (se zpožděnou reakcí) A 16 16 16 Rozměry a hmotnosti Typická provozní hmotnost kg 33 40 46 Délka x šířka x výška mm 710 x 510 x

Okolní podmínky Teplota prostředí °C +40 +40 +40 Výkonnostní údaje přístroje Obsah nádrže l 40 65 65 Množství vzduchu l/s 59 59 2x50 Podtlak kPa (mbar) 23 (230) 23 (230) 22 (220) Jmenovitá šířka sací hadice DN50 DN50 DN50 Zjištěné hodnoty podle EN 60335-2-69 Hodnota vibrací rukou/paží m/s

0,2 0,2 0,2 Hladina akustického tlaku L

3. Vyprázdnite nádrž na kvapalinu:

5. Pripravte nádrž na kvapalinu na vy-

prázdnenie: Pomocou vyklápacieho zariadenia Tc (prístroj s vyklápacím zariadením Tc) a Otvorte blokovanie nádrže na kvapali- nu. Obrázok G Pomocou žeriavového oka (prístroj bez vyklápacieho zariadenia Tc) a Zdvihnite prístroj za žeriavové oká (pozri kapitolu Popis prístroja) pomo- cou vhodného zdvíhacieho zariade- nia. NEBEZPEČENSTVO Nerešpektovanie hmotnosti Nebezpečenstvo poranenia v prípade pádu prístroja Dodržiavajte miestne platné predpisy o pre- vencii pred úrazmi a bezpečnostné pokyny. Pred každým zdvíhaním skontrolujte zdví- hacie zariadenie na jeho bezchybnú funkč- nosť. Prístroj dvíhajte len za na to určené zdvíha- cie oká. Zaistite zdvíhacie zariadenie pred neúmy- selným zvesením bremena. Žeriav smie obsluhovať iba na to vyškolený a kvalifikovaný odborný personál.Slovenčina 125 V nebezpečnej oblasti žeriava sa nesmú zdržiavať žiadne osoby. Nenechávajte visieť prístroj na žeriave bez dozoru.

6. Vyklopte nádrž pomocou posuvnej tyče.

1. Vyprázdnite nádrž.

2. Vyprázdnite a vyčistite zásobník tekutín.

5. Nasaďte nový filter.

0,2 0,2 0,2 Hladina akustického tlaku L

dB(A)222 Sieťový kábel Sieťový kábel H07BQ-F mm
