NÁVOD K OBSLUZE CON.LED108 Singercon

Tento námov k použiti by prolozen strojově. Vždy se snažíme o poskytnutí présného prekladu. Žádný strojový preklad však není dokonalý. Rovnéz neslouží k nahrazení prekladu lidskou osobou. Ofícialné námov d k použiti je dostupný v anglické verzi. Připadné nesrovnalosti nebo rozdily v prekladu nejsou závazné a nemají Žádný právní učinek pro úcely doržování prédpisů nebo jejich vymáhány. V připadě jakychkoli otázek ohledné správnosti informaci uvedených v námodu k použiti se ridte anglickou verzi tohoto obsahu. Jedné se o ofícalné verzi.

Technické udaje

Popis parametru	Hodnota parametru
Název výrobku	Pohyblívá hlava paprsku	Pohyblívie mistro hlavy		Pohyblívá hlava
Model	CON.LED-106	CON.LED-107	CON.LED-108	CON.LED-111
Jmenovité napěti [V~] / frekvence [Hz]	230/50
Jmenovitý výkon[W]	60	55	105	90
Zdroj světla	1x40W RGBW 4v1	1x60W bīlá LED	1x80W bīlá LED	1x35W LED; LED 6x4W
Rozměry (šiřka x hloubka x výška) [mm]	310 x 250 x 220	300 x 200 x 200	200 x 250 x 350	200 x 160 x 220
Hmotnost [kg]	3	3,1	6,35	2,25

1. Obecny popis

Uživatelská príručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používaní zařizení. Vyrobek je navržen a vyroben v souladu s prísnými technickými směrnicemi, za použití nejm modernějsich technologí a componentů. Navíc se vyráblí v souladu s nejprísnějšimi standardy kvality.

NEPOUZIVEJTE ZARIZENI, POKUD JSTE DUKLADNE PRECETLI A POROZUMELI TUTO UZIVATELSKOU PRIRUCKU.

Chcete-li prodlouzit zivotnost zairenzia zajistit bezporuchovy provoz, pouzivejte jev v souladu s timto navodem k pouziti a pravidelné povadejte udrzbu. Technické udaje a specifikace v teto uživatelské priruce jsou aktuálni. Vyrobce si vyhrazuje pravo na změny spojené se zlepšovámim kvality. Zairenzije navrzeno tak, aby snizovalo rizika emisi hluku na minimum, s ohledem na technologickýPokrok a moznosti snizeni hluku.

Legenda

Vyrobek splnjue prislu-sné bezpečnostní normy.

Pred pouzitim si prectete pouky.

Vyrobek musi byt recyklovan.

VAROVÁNÍ! nebo POZOR! nebo PAMATU! Použitelné na danou situaci.

POZORNOST! Varováni prěd urazem elektrickým proudem!

Minimálni vzdálenost 0,5 m od hořlavych materialú ke všem vnějsím povrchům svítidla.

Svitidla nejsou vchodná pro prímou montáž na bězně hořlavé povrchy.

Pozor, velmi jasné světlo.

Vyměnte všechny poskozené nebo prasklé ochranné štity obrazovky.

Používejte pouze uvnitř.

NEZAPOMENTE! Vykresy v toto navodu jsou pouze pro ilustracni ucely a v nekterych detailech se mohou lisit od skutecného produktu.

2. Bezpečnost používání

POZORNOSTI!

Přečte sivěchny výstráhy, které se týkajbezmpečnosti, a také věchny námody.

Nedodrženi varovani aPokynu muze mīt za následek uraz elektrickým proudem, požár a/nebo vázné zraněni nebo dokonce smrt.

Vyraz „zařizení“ nebo „vyrobek“ se v upozorněnich a v popisu príručky vztahuje na následující zboží:

Pohyblíva hlava paprsku

Pohyblive misto hlavy

Pohybívá hlava

2.1. Elektrická bezpečnost

a) Zástrčka musi pasovat do zásuvky. Zástrčku v zádném pripadě nijak neupravujte. Použití originních zástrček a odpovedajćich zásuvek snizuje riziko urazu elektrickým proudem.
b) Nedotykejte se uzemněnych prvků, jako jsou potrubí, ohřivače, ktile a chladněcký. Pokud je uzemné zařizení vystaveno desti, prímému kontaktu s mokrým povrchem neboPokud je provozováno ve vlhkém prostředí, existujé zvyşene riziko urazu elektrický proudem. Vnikutí vody do pristroje zvyšuje riziko poškození pristroje a urazu elektrický proudem.
c) Nedotykejte se zaízení mokrýma nebo vlhkýma rukama.
d) Používejte kabel pouze k učelu, ke kterému je určen. Nikdy jej nepoužívejte k prěnašeni zařizení nebo k vytahováni zástrěky ze zásvúky. Udržujte kabel mimo zdroje tepla, oleje, ostro hrany nebo pohyblíveolesti. Poškozené nebo zamotanje kabely zvyšují riziko urazu elektrickým proudem.
e) Pokud se nelze vyhnout pouziti zarizeni ve vlhkem prostredi, mél by byt pouzit proudový chranič (RCD). Pouziti RCD snizije riziko urazu elektrickým proudem.
f) Zařazení nepoužívejte,Pokud je napájecí kabel poskozený nebo vykazuje zjevné známky opotřebení. Poskozený napájecí kabel by měl vyměnit kvalifikované elektrikár nebo servísné středisko vyrobce.
g) Abyste predešli urazu elektrickým proudem, neponořujte kabel, zástrčku nebo zařizení do vody nebo jinych kapalin. Nepouživejte zařizení na mokrém povrchu.

2.2. Bezpečnost na pracovišti

a) MATE-li jakékoli pochybnosti o správném fungování zařizení, obratte se na službu podpory vyrobce.
b) Opravu zařizení smí provadět pouze servisní mistro vyrobce. Nepokoušejte se samostatné provadět jakékoli opravy!
c) V pripadé požáru použijte k uhašeni práskový nebo odihlicity (CO₂) hasici prístroj (určený propoužití na elektrických zařizenich pod napětim).
d) Uschovejte prosim tento navod k dispozici pro budouci pouziti. Pokud je toto zaifeni predano treti strane, je nutne s nim predat i navod.
e) Uchovávejte obalové prvky a malé montázní díly na mîstě, které není dostupné detem.

f) Zařizení uložte mimo dosah detí a zviřat.
g) Pokud je toto zařizení používáno společné s jiním zařizením, je třeba také dodržovat zbyvajícíPokyny k použití.

Zapamatujte si! Pri pouzivani zarizenichrainte detiaostatnikolemjdouci.

2.3. Osobni bezpečnost

a) Zařizení nené navrženo tak, aby s nim manipulovaly osoby (včetné dětí) s omezenými mentalnímá smyslovými funkcem i nebo osoby bez príslušných zkušeností a/nebo znalostí,Pokud nejsou pod

dohledem osoby odpovedne za jejich bezpečnost nebo nedostaly instrukce, jak zařizení ovládat.
prístroj.

b) Zařizení neni hračka. Děti musí být pod dozorem, aby bylo zajistné, ze si ze zařizením nebudou hrát.

2.4. Bezpečné používání zařizení

a) Pokud zařizení nepoužíváte, uložte jej na bezpečné miste, mimo dosah děti a osob, které nejsou obeznámeny s pristrojem, které si nepřecety námov k použití.
b) Udrzujte zařizení v perfektním technickém stavu.
c) Udrzujte zafrzeni mimo dosah deti.
(d) Opravu nebo udrzbu zaizeni by mely provadet kvalifikovane osoby, pouze s pouzitim originnich nahrdnich dlu. To zajisti bezpechné pouzivani.
e) Aby byla zajistena provozni integrita zaizeni, neodstraujte ochranné kryty namontované ve vyrobě a nepovolujteŽadné šrouby.
f) Je zakázánozasahovat do konstrukce zařizení za účelemzměny jeho parametrū nebo konstrukce.
g) Udrzujte zaizeni mimo zdroje ohne a tepla.

POZORNOST! I pres bezpečnou konstrukci zařizení a jeho ochrannes vlastnosti a pres použiti pridavněch prvků chrancićh obshluh stale existujé mirné riziko nebody nebo zraněni pri použivány zařizení. Pri použivány zařizení budte ve střehu a používejte zdravý Rozum.

3. Použijte poukyny

Vyrobek je osvětlovaci zařizení určené pouze pro zábavní, vystavní a architektonické účely. Neni vchodné pro domácích osvětlení.

Uživatel je odpovedný za jakékoli skody zpusobene neumyslnym použitim zařizení.

3.1. Popis zařizení

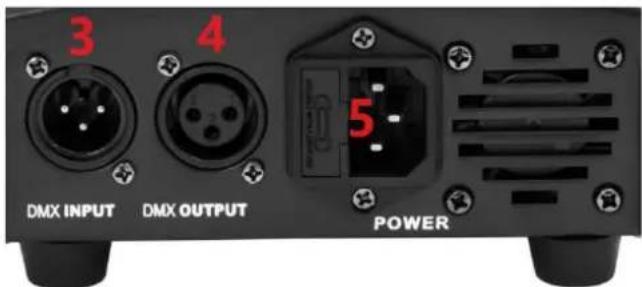

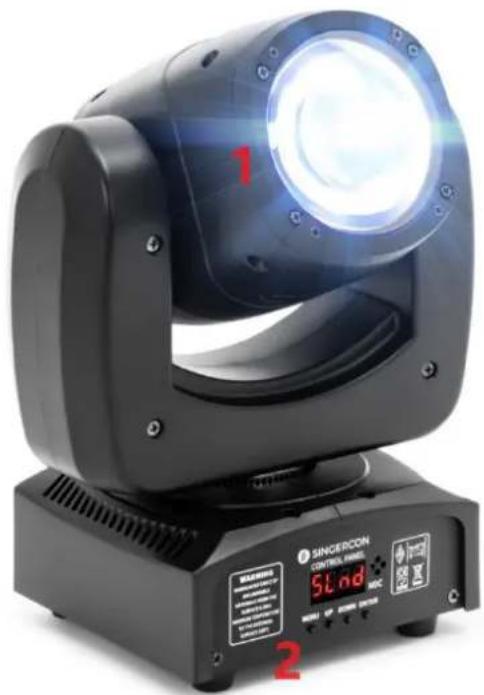

3.1.1. CON.LED-106

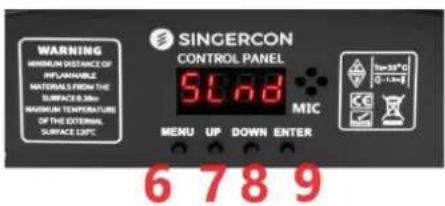

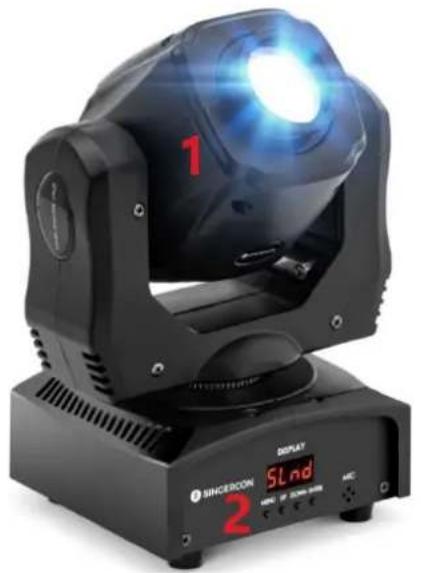

1-HlavaLED
2-Ovladacic panel

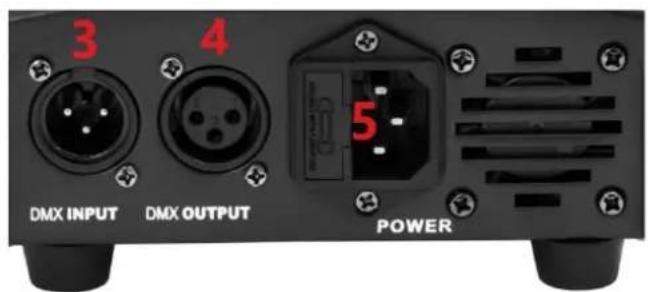

3 - DMX vstup
4-DMX vystup
5-Zasuvka pro napajeci kabel

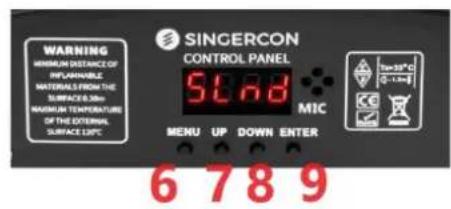

6-Tlačitko MENU
7-tlačitko NAHORU
8-Tlačítko DOLU
9-tlačitko ENTER

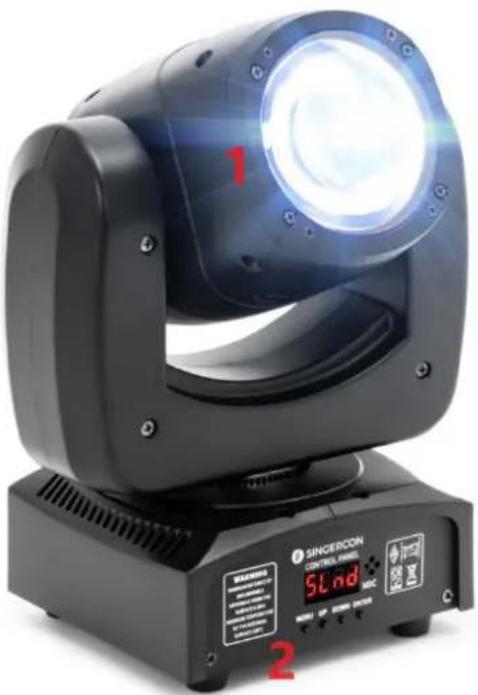

3.1.2. CON.LED-107

1-HlavaLED

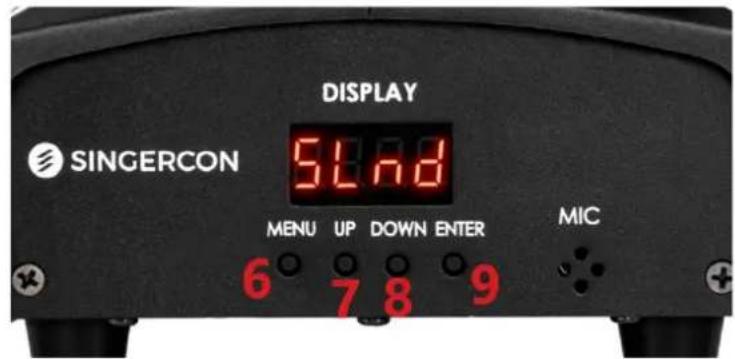

2-Ovladacic panel

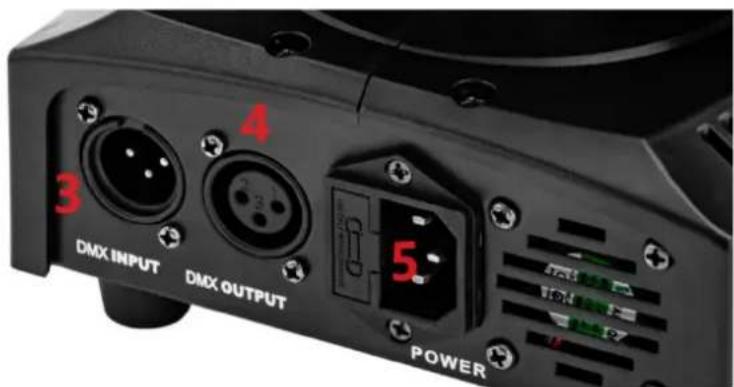

3 -DMX vstup
4-DMX vystup

5-Zasuvka pro napajeci kabel

6-Tlačítko MENU

7-tlačitko NAHORU

8-Tlacitko DOLU
9-tlačitko ENTER

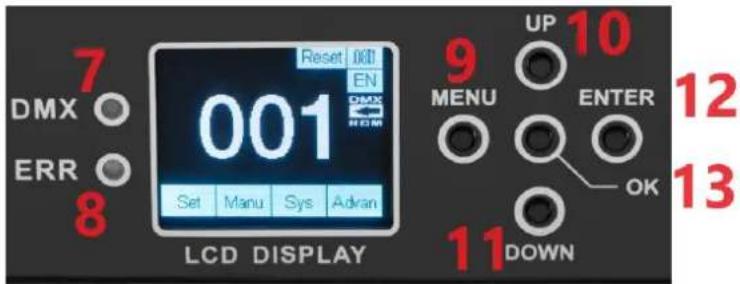

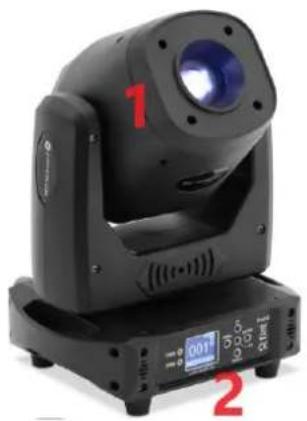

3.1.3. CON.LED-108

1-HlavaLED
2-Ovladacipanel

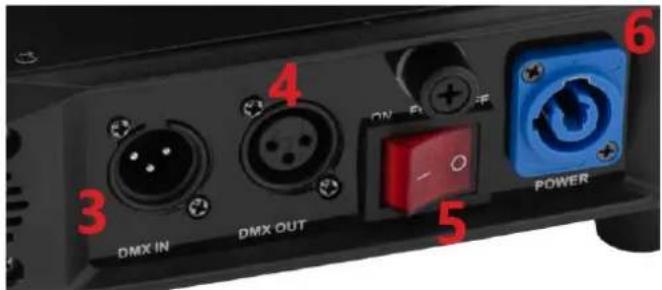

3 - DMX vstup
4-DMX vystup
5-Vypinač
6-Zasuvka pro napajeci kabel
7-Kontrolka DMX
8-Kontrolka ERROR
9-Tlačitko MENU
10-tlačitko NAHORU
11-Tlačitko DOLU
12-tlačitko ENTER
13-Tlacitko OK

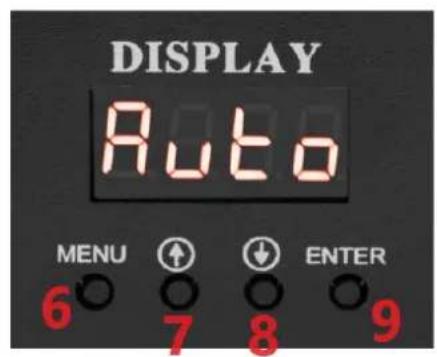

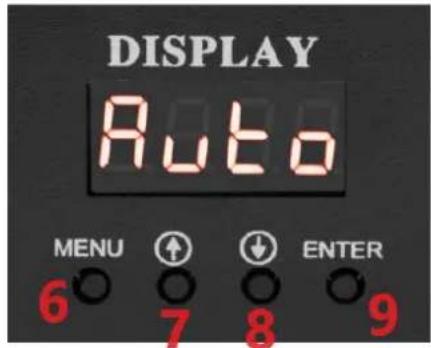

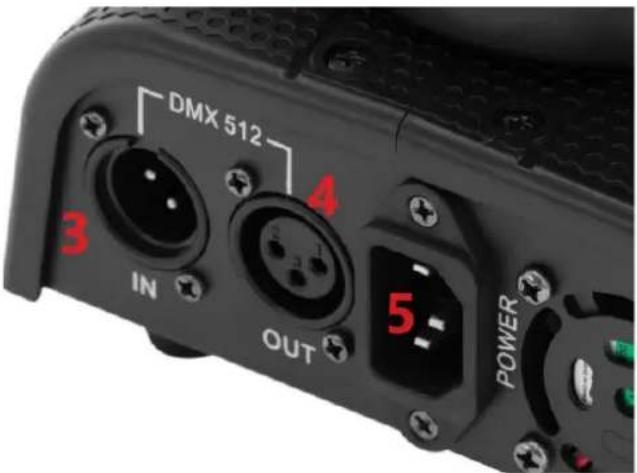

3.1.4. CON.LED-111

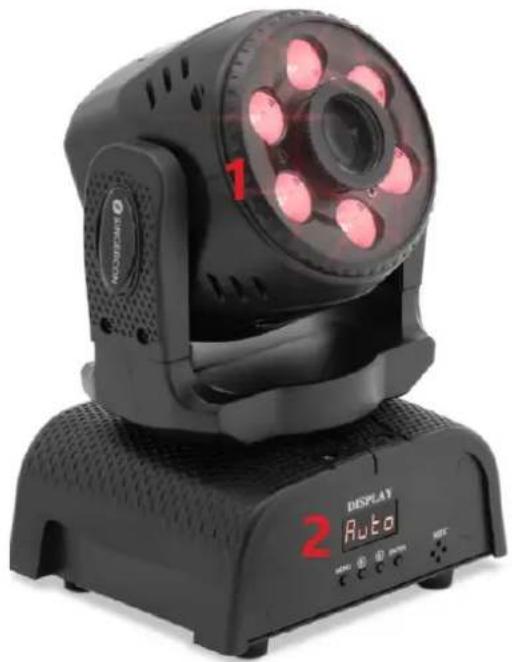

1-Hlava LED

2-Ovladacic panel

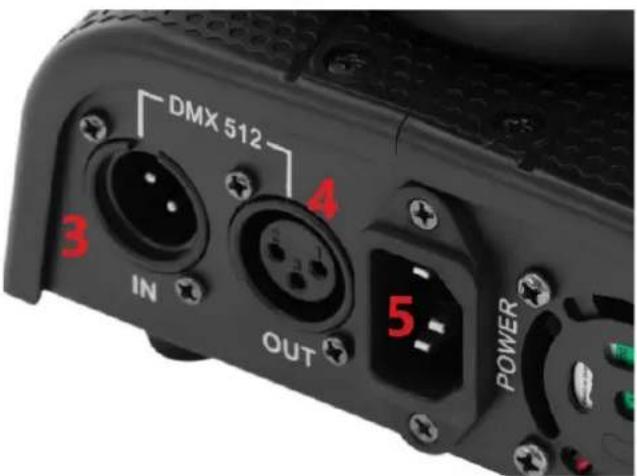

3-DMX vstup

4-DMX vystup

5-Zasuvka pro napajeci kabel

6-Tlačitko MENU

7-tlačitko NAHORU

8-Tlačítko DOLU

9-tlačitko ENTER

3.3. Použití zařízení

Tlačitka MENU, UP, DOWN a ENTER slouží k nastavení provoznich režimů.

• MENU: vybr položek hlavniho menu / návrat na uroven hlavniho menu.
  NAHORU a DOLU: presun o Jednu uroven nabidky nahoru /zmena nastaveni.
  ENTER/OK:wyber moznosti/potvrzeni nastaveni.

Přehled možností nastavení pro provozní režim

3.3.1. CON.LED-106

Sériové Čísló/Hlavní nabídka	Popis zařízení
Adr	A001-A512 DMX pridat kód
CHnd	Sada 13 kanálū
SLnd	Volba provozního režimu (DMX / Auto / hlasové ovládání)
Pánev	ANO, NE Nastavení motoru X vpřed a vzad
Náklon	ANO, NE Nastavení motoru Y vpřed a vzad
SEne	Nastavení citlivosti hlasového ovládání (0-100)
LED dioda	ON,OFF obrazovka vždy na nastavení
DISP	ANO, NE displej, nastavení vpřed a vzad
Ver	V100 Čísló verze softwaru
Faet	ANO, NE Resetovat

13kanálovy DMX režim:

Režim 13- CH	Funkce	Hodnota DMX	Popis zařízení
1	Pánev	0-255
2	Dobře	0-255
3	Náklon	0-255
4	Naklonit Jemně	0-255
5	Rychlost otáčení a nakláněné	0-255	Od rychlého k pomalému
6	Stmívač	0-255	Lineární stmívání z tmavé do světlé
7 Stroboskop		0	Bez funkce
		1-255	Synchronnírychlost stroboskopu od pomalé po rychlou (1HZ-25HZ)
8	Červéná	0-255	Červené stmívání z tmavé do světlé
9	Zelená	0-255	Zelené stmívání z tmavé do světlé
10	Modrá	0-255	Modrá stmívání z tmavé na jasnou
11	Bílá	0-255	Bílé stmívání z tmavé na světlou
12 Funkce makro		0-49	Efekt CH1 až CH13
		50-200	Auto
		201-255	Hlasová kontrola
13 Resetovat		0-240	Bez funkce
		241-255	Lehký reset těla, účinný po dobu 5s

3.3.2. CON.LED-107

Adr	A001-A512	Nastavení adresy 512
CHnd	11CH	Sada 11 kanálú
	9CH	Sada 9 kanálú
SLnd	STOŽÁR	Hlavné režim
	SL 1	Režim DMX512
	SL 2	Režim Slave
SHnd	SH 0	Efekt 0 ( doporučuji)
	SH 1	Účinek1
	SH 2	Účinek2
	SH 3	Účinek3
Soud	na	Otevřete režim ovládání zvuku
	vypnuto	Zavřete režim ovládání zvuku
SEnS	0-99	Upravte citlivost zvuku
BLAnd	bLAc	Bez signálu 512 se vratte na nulu
Držet	Auto	Bez signálu 512, Auto
	Soun	Bez signálu 512, Zvuk
		Bez signálu 512 ponechat posledné stav ovladače
Vedený	VYPNUTO	Zavřete obrazovku po 5 sekundách
	NA	Obrazovka je neustálé otevřená
dISP	Ne	Zobrazení obraceně
	ANO	Zobrazit dopředu
rPAN	Ne	X motor vpřed
	ANO	X motor zpátečky
rTlL	Ne	Y motor dopředu
	ANO	Zpátečka motoru Y
ODPOČI NEK	ANO Resetoványí systému

9kanalyv rezim:

Kanál	Funkce	Ávod
1	Pan běží	0-255
2	Tilt Běh	0-255
3	Barva
	0-139	Vyberte barvu
	140-255	Automaticky změñe barvu, z pomalé na rychlou
4	Gobo
	0-63	Opraveno Gobo
	64-127	Rozptyl vzoru
	128-255	Změñe vtor automaticicky, z pomalého na rychlý
5	Stroboskop	0-255
6	Stmívání	0-255
7	Běh v režimu Pan/Tilt	0-255
8	Auto Mode	0-255 Up-regulate pro otáčeni, Down-regulate pro zpětné otáčeni
9	Resetovat	250-255 (5 sekund)

11kanálovrézim:

Kanál	Funkce	Ávod
1	Pan běží	0-255
2	Dobře	0-255
3	Tilt Běh	0-255
4	Naklonit Jemně	0-255
5	Barva
	0-139	Vyberte barvu
	140-255	Automaticky změnde barvu, z pomalé na rychlou
6	Gobo
	0-63	Opraveno gobo
	64-127	Rozptyl vzoru
	128-255	Změnde vzor automaticicky, z pomalého na rychlý
7	Stroboskop	0-255
8	Stmívání	0-255
9	Rychlost chodu v Pan/Tilt	0-255
10	Auto Mode
	0-59	Funkce jiného kanálu
	60-84	Automaticky režim 3
	85-109	Automaticky režim 2
	110-134	Automaticky režim 1
	135-159	Automaticky režim 0
	160-184	Zvukový režim 3
	185-209	Zvukový režim 2
	210-234	Zvukový režim 1
	235-255	Zvukový režim 0
11	Resst	250-255 (5 sekund)

3.3.3. CON.LED-108

REZIM KANÁLU: Std.14CH

1	DIMMER
2	STOP/STROBE
3	PÁNEV
4	NÁKLON
5	DOBA PAN-TILT
6	PRISM RT BARVA
7	GOBO
8	GOBO1
9	GOBO1_RT
10	HRANOL
11	SOUTREDIT SE
12	PAN FINE
13	NÁKLON JEMNY
14	RESET

BARVA

BIT	ÜČINEK
255	RYCHLÉ OTÁČENÍ
......	......
80	POMALÉ OTÁČENÍ
75-79	RÜžOVÁ+ BÍLÁ
70	LEVANDULE+ RÜžOVÁ
65	SVěTLE ZELENÁ+ LEVANDULE
60	ZELENÁ+ SVěTLE ZELENÁ
55	AQUAMARINE+ ZELENÁ
50	POMERANČ+ AKVAMárín
45	ČERVENÁ+ ORANŽOVÁ
40	BÍLÁ+ ČERVENÁ
35-39	RÜžOVÍ
30	LEVANDULE
25	SVěTLE ZELENÁ
20	ZELENÁ
15	AKVAMARÍN
10	ORANŽOVÁ
5	ČERVENÁ
0	BÍLÍ

> STOP/STOBE

BIT	UČINEK	Poznámky
252-255	NEPOUŽITÍ	Ovládá se stmívacím kanálem
251	RYCHLý STROBE
......	......
4	POMALý STROBE
0-3 NEPOUŽ	TÍ	Ovládá se stmívacím kanálem

> DIMMER

BIT	UČINEK
255	100%
......	......
0	0%

> HRANOL

BIT	UČINEK
255	PRISM RYCHLE OTÁCENÍ
......	......
15	PRISM POMALU OTÁCENÍ
10-14	PRISM VLOŽENO
0-9	PRISM VYLOUČENO

GOBO1

BIT	UČINEK
226-230	GOBO6 TřES, POMALU až RYCHLE
......	......
226-230	GOBO1 SHAKE, POMALU až RYCHLE
225	RYCHLÉ OTÁČENÍ
......	......
135	POMALÉ OTÁČENÍ
130-134	STOP
129	POMALÉ OTÁČENÍ
......	......
70	RYCHLÉ OTÁČENÍ
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	BÍLY

SOUSTREDIT SE

BIT	UČINEK
255	100%
......	......
0	0%

ROTACE GOBO1

BIT	UČINEK
255	RYCHLÉ OTÁČENÍ
......	......
193	POMALÉ OTÁČENÍ
191-192	STOP
190	POMALÉ OTÁČENÍ
......	......
128	RYCHLÉ OTÁČENÍ
127	POMALÉ OTÁČENÍ
......	......
64	RYCHLÉ OTÁČENÍ
0-63	POZICE

RESET

BIT	UČINEK	Poznámky
255-255	KOMPLETNÍ RESET	Reset se aktivuje projetím nevyužitého rozsahu a setrváním 5 sekund.
0-254	NEPOUŽITÉ ŽADY

DOBA PAN-TILT

	Časováci kanál	Funkce kanálu	Poznámka
0-255	Čas Pan-Tilt	Pan-Tilt-(Jemné posouványi-Jemné nakláněné)	255 POMALÁ RYCHLOST ...... 0 VYSOKÁ RYCHLOST

3.3.4. CON.LED-111

Adr		d001-d512	512 Nastavení adresy
SLnd		Auto	Automatický režim hostitele
		Soun	Režim hostitelského zvuku
Soubor	CHnd	18CH	18 Nastavení kanálu
		13CH	13 Nastavení kanálu
	SHnd	SH 0	Efekt 0 (doporučení)
		SH 1	Učinek 1
		SH 2	Učinek 2
		SH 3	Učinek 3
	SEnS	0-99	Nastavení citlivosti zvuku
	rPAn	Ne	Přenesse se motor X
		ANO	X inverze motoru
	rtiL	Ne	Otáčení motoru Y dopředu
		ANO	Inverze motoru Y
	Vedený	VYPNUTO	Po 5 sekundích se obrazovka vypne
		NA	Obrazovka züstává zapnutá
	dISP	Ne	Zobrazení obráceně
		ANO	Zobrazit positivné
	Zatižení	Ne
		ANO	Obnovit tovární nastavení
ODPOČINEK		ANO	Resetoványí systému

13 Kanálový režim

Kanál	Funkce	Popis zařizení
1	Horizontalní provoz	0-255
2	Vertikální provoz	0-255
3	Horizontalní a vertikální regulace rychlosti jízdy	0-255
4	Celkové stmívání	0-255
5	Stmívání vzoru	0-255
6	výběr jegné barvy	0-127128-255
	Automatický skok barev z pomalého na rychlý
7	Výběr vzoru	0-63
	Vzory se měné od rychláho k pomalému	64-127
	Automatické vzory prěskakují z pomalého na rychlé	128-255
8	Obarvené Červéné světlo	0-255
9	Obarvené zelené světlo	0-255
10	Barvené modré světlo	0-255
11	Barvené bílé světlo	0-255
12	Stroboskop od pomalého k rychlámu	0-255
13	ne	0-249
	resetovat	250-255

18 Kanálový režim

Kanál	Funkce	Popis zařizení
1	Horizontální provoz	0-255
2	pánev v pohodě	0-255
3	Vertikální provoz	0-255
4	Naklonit Jemně	0-255
5	Horizontální a vertikální regulace rychlosti jízdy	0-255
6	Üplné stmívání	0-255
7	Blesk z pomalého na rychlý	0-255
8	Stmívání vzoru	0-255
9	Vyběr vzoru	0-63
	Vzory se měné od rychlého k pomalému	64-127
	Automaticke vzory prěskakuji z pomalého na rychlé	128-255
10	Obarvené Červené světlo	0-255
11	Obarvené zelené světlo	0-255
12	Barvené modře d light	0-255
13	Barvené bilé světlo	0-255
14	Stroboskop od rychlého k pomalému	0-255
15	Vestavěný efekt barvení	0-255
16	Rychlá samochůze a hlasové ovládání	0-127
	Pomalá chůze, zvukem ŠÍzené otevíráné	128-255
17	Nastavení citlivosti zvuku	0-255
18	ne	0-20
	Operace v ose X	21-100
	Provoz osy Y	101-200
Operace XY	201-249
Resetovat	250-255

3.4. CISTENIA UDRZBA

a) Pred kazdym cishtenim, nastavovanim nebo vymenou prilsruhevni, neboPokud zaizeni nepouzivate, yvtahnete sitovou zastrcku zezasuvky a nechte zaizenizcela vychladnout.
b) K Čišěnéří povrchu používejte pouze nekorozivní Čištící prostředky.
c) Po vycisteni zafrizeni by mely byt vsechny casti prd dalsim pouzitim zcela vysusey.
d) Skladujte jegnotku na suchem, chladnem miste, bez vlhosti a primeho slunecniho zareni.
e) Zañzení nestríkejte proudem vody ani jej neponoújte do vody.
f) Nedovolte, aby se voda dostala dovnit' zaizeni pres otvory v krytu zaizeni.
g) Vycistete vetracio tvory kartacem a stlaenym vduchem.
h) Zařizení musi byt pravidelné kontrolováno, aby byla kontrolována jeho technická učinnost a zjištěno prípadné poskození.
i) K Čistěni používejte měkký hadřík.
j) K Čišěné nepoužívejte ostré a/nebo kovové prédmety (např. dratěné kartáč nebo kovovou špachtli), protože by mohly poskodit povrchový material spotřebiece.
k) Zařizení nečistěte kyselými látkami, prostředky pro lékarsté účely, redidly, palivy, oleji nebo jinými chemickými látkami, protoze by mohly zařizení poskodit.

LIKVIDACEPOUZITE ZARIZENI:

Nevyhazujte toto zařizení do komunálniho odpadu. Prědejte jej na sběrné a recyklacné mistro elektrických alektrických zařizení. Zkontrolujte symbol na produktu, námodu k použitá a baleni. Plasty použité ke konstrukci zařizení lze recyklovat v souladu s jejich označením. Vyberrem recyklace vyznámě prispíváte k ochraně našehoŽivotné prostředí.

Informace o mistrém recyklacnim zařizení ziskáte od mistrchní Čradú.

Pred použitím si prečitajtePokyny.

Vyrobok sa musi recyklovat.

VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Plat pre danu situaciu.

(vseobecne vystrazné znamenie)

POZOR! Nebezpečenstvo urazu elektrickým prudom!

Minimána vzdialenost 0,5 m od horťavých materiálov ku věştkým vonkajśím povrchom svietidla.

Sviétidla nie su vhodné na priamu montáž na begne hor'avé povrchy.

Pozor, velmi jasné svetlo.

2. Bezpečnost' pri použivaní

POZOR!

2.1. Elektrická bezpečnost

2.2. Bezpečnost na pracovisku

2.3. Osobná bezpečnost

a) Zariadenie nie je urcene na to, aby s nim manipulovali osoby (vratane deti) s obmedzenymi mentalynmi a zmyslovymi fungciami alebo osoby bez prisluśnych skuseností a/alebo znalostí, pokial' nie su pod dohladom osoby zodpovednej za ich bezpečnost' aleboPokial' nedostali poukny, ako zariadenie obsluhovat'.
b) Zariadenie nie je hračka. Deti musia byt pod dohádom, aby sa so zariadením nehrali.

3. Pokyny na použivanie

Použivatel' je zodpovedný za akékověk skody spösobene neumyselný použivaním zariadenia.

3.1. Popis zariadenia

3.1.1. CON.LED-106

1-LED hlava
2-Ovladacic panel
3 - DMX vstup
4-DMX vystup

5-Zasuvka napajcieho kábla

6-tlaclidlo MENU
7-tlaicidlo HORE
8-tlaclidlo DOLE
9-tlaclidlo ENTER

3.1.2. CON.LED-107

1-LED hlava
2-Ovladacic panel
3 -DMX vstup
4-DMX vystup

5-Zasuvka napajcieho kábla

6-tlaicidlo MENU
7-tlaclidlo HORE
8-tlaclidlo DOLE
9-tlaicidlo ENTER

3.1.3. CON.LED-108

1-LEDhlava

2-Ovladacic panel

3-DMX vstup

4-DMX vystup

5-Vypinač

6-Zásuvka napajaceho kábla

7 - DMX kontrolka

8-kontrolka ERROR

9-tlaclidlo MENU

10-tlaicidlo HORE

11-tlaclidlo DOLE

12-tlačidlo ENTER

13-tlaclidlo OK

3.1.4. CON.LED-111

1-LED hlava
2-Ovladacipanel
3-DMX vstup
4-DMX vystup

Prehlad mozností nastavenia pre prevádkovy režim

3.3.1. CON.LED-106

Sériové Čísló/Hlavné menu	Popis
Adr	A001-A512 DMX pridat kód
CHnd	Sada 13 kanálov
SLnd	Výber prevádkového režimu (DMX / Auto / hlasové ovládanie)
Panvica	ÁNO, NIE Nastavenie motora X vpred a vzad
Naklonit	ÁNO, NIE Nastavenie motora Y vpred a vzad
SEne	Nastavenie citlivosti hlasového ovládania (0-100)
LED	ON, OFF obrazovka vždy zapnutá
DISP	ÁNO, NIE displej, nastavenie dopredu a dozadu
Ver	V100 Čísló verzie softhéru
Faet	ÁNO, NIE Resetováť

13 kanálový DMX režim:

13-CH režim	Funkcia	Hodnota DMX	Popis
1	Panvica	0-255
2	Pan Jemne	0-255
3	Nakloniţ	0-255
4	Jemne nakloniţ	0-255
5	Rychlost' otáčania a nakláṇania	0-255	Od rychleho po pomalé
6 Stmievač 0-255			Lineárne stmievanie z tmavého na svetlé
7 Stroboskop		0	Žiadna funkcia
		1-255	Rychlost' synchrónneho stroboskopu od pomalého po rychle (1HZ-25HZ)
8	Červená	0-255	Stmievanie Červenej z tmavej na svetlú
9	zelená	0-255	Zelené stmievanie z tmavého na svetlé
10	Modrá	0-255	Modré stmievanie z tmavej na svetlú
11	biely	0-255	Stmievanie bielej z tmavej na svetlú
12 Funkcia makro		0-49	CH1 až CH13 efekt
		50-200	Auto
		201-255	Hlasové ovládanie
13 Resetováť		0-240	Žiadna funkcia
		241-255	L'ahký reset tela s účinnostóu 5 s

3.3.2. CON.LED-107

Adr	A001-A512	512 nastavená adresa
CHnd	11CH	11-kanálová sada
	9CH	Súprava 9 kanálov
SLnd	MAST	Hlavný režim
	SL 1	Režim DMX512
	SL 2	Režim Slave
SHnd	SH 0	Efekt 0 ( odporúčam )
	SH 1	Áčinok1
	SH 2	Áčinok2
	SH 3	Áčinok 3
Soud	na	Otvorte režim ovládania zvuku
	oFF	Zatvorte režim ovládania zvuku
SEnS	0-99	Upravte citlivost' zvuku
BLAnd	bLAc	Bez signálu 512 sa vráťte na nulu
Podržte	Auto	Bez signálu 512, Auto
	Soun	Bez signálu 512, Zvuk
		Bez signálu 512 ponechajte posledné stav ovládača
LED	VYPNUTE	Zatvorte obrazovku po 5 sekundáché
	ON	Obrazovka je neustále otvorená
dISP	Č	Zobrazenie spätného chodu
	ÁNO	Zobrazitć dopredu
rPAN	Č	X motor vpred
	ÁNO	X motor vzdad
rTiL	Č	Y motor dopredu
	ÁNO	Y motor spätný chod
ODPOČI NOK	ÁNO Obnovenie systému

9-kanálový režim:

kanál	Funkcia	Ávod
1	Pan Running	0-255
2	Pan Jemne	0-255
3	Spustenie naklonenia	0-255
4	Jemne naklonit'	0-255
5	Farba
	0-139	Vyberte farbu
	140-255	Automatický zmeñe farbu, z pomalej na rychlu
6	Gobo
	0-63	Opravené gobo
	64-127	Rozklad vzoru
	128-255	Zmeñe vzor automaticicky, z pomalého na rychly
7	Stroboskop	0-255
8	Stmievanie	0-255
9	Rýchlost' chodu v režime Pan/Tilt	0-255
10	Automatický režim
	0-59	Funkcia iného kanála
	60-84	Automatický režim 3
	85-109	Automatický režim 2
	110-134	Automatický režim 1
	135-159	Automatický režim 0
	160-184	Zvukový režim 3
	185-209	Zvukový režim 2
	210-234	Zvukový režim 1
	235-255	Zvukový režim 0
11	Resst	250 - 255 (5 sekünd)

3.3.3. CON.LED-108

REZIM KANÁLA: Štandardne 14CH

1	DIMMER
2	STOP/STROBE
3	PAN
4	TILT
5	ČAS PAN-TILT
6	PRISM RT FARBA
7	GOBO
8	GOBO1
9	GOBO1_RT
10	PRISM
11	FOCUS
12	PAN FINE
13	SKLOÑTE JEMNE
14	RESETOVAT

FARBA

TROCHA	EFEKT
255	RHYCHLA ROTÁCIA
......	......
80	POMALY ROTÁCIA
75-79	RUžOVÁ+ BIELE
70	LEVANDULA+ RUžOVÁ
65	SVETLOZELENÁ+ LEVANDULA
60	ZELENÁ+ SVETLO ZELENÁ
55	AQUAMARINE+ ZELENÁ
50	POMERANČ+ AKVAMárín
45	ČERVENÁ+ ORANŽOVÁ
40	BIELA+ ČERVENÁ
35-39	RUžOVÁ
30	LEVANDULA
25	SVETLO ZELENÁ
20	ZELENÁ
15	AQUAMARINE
10	ORANŽOVÁY
5	ČERVENÁ
0	BIELY

STOP/STOBE

TROCHA	EFEKT	Poznámky
252-255	NEPOUŽITÉ	Ovládané kanálon stmievania
251	RÍCHLY STROBE
......	......
4	POMALý STROBE
0-3 NEPOUŽTÉ		Ovládané kanálon stmievania

DIMMER

TROCHA	EFEKT
255	100%
......	......
0	0%

PRISM

TROCHA	EFEKT
255	RYCHLA OTÁČANIE PRISM
......	......
15	POMALÉ OTÁČENIE PRIZMU
10-14	PRISM VLOŽENÍV
0-9	PRISM VYLUCENÉ

GOBO1

TROCHA	EFEKT
226-230	GOBO6 TRESTE, POMALY až RČHLE
......	......
226-230	GOBO1 TRESTE, POMALY až RČHLE
225	RČHLA ROTÁCIA
......	......
135	POMALY ROTÁCIA
130-134	STOP
129	POMALY ROTÁCIA
......	......
70	RČHLA ROTÁCIA
60-69	GOBO 6
50	GOBO 5
40	GOBO 4
30	GOBO 3
20	GOBO 2
10	GOBO 1
0	BIELY

FOCUS

TROCHA	EFEKT
255	100%
......	......
0	0%

ROTÁCIA GOBO1

TROCHA	EFEKT
255	RYCHLA ROTÁCIA
......	......
193	POMALY ROTÁCIA
191-192	STOP
190	POMALY ROTÁCIA
......	......
128	RYCHLA ROTÁCIA
127	POMALY ROTÁCIA
......	......
64	RYCHLA ROTÁCIA
0-63	POSITION

> RESETOVAT

TROCHA	EFEKT	Poznámky
255-255 UPLN Y RESET		Reset sa aktivuje prechodom cz nevyužitý rozsah a dostane 5 sekünd.
0-254	NEPOUŽITÍ RAD

CAS PAN-TILT

Toto zariadenie nevyhadzujte do komunalneho oppadu. Oodovzdajte ho na recyklačnom a zbernom mieste elektrickych zariadeni. Skontrolujte symbol na vyrobku, v námode na obsluhu a na obale. Plasty použité na vyrobu zariadenia sa možu recyklovat v sulade s ich označením. Ak sa rozhodnete zariadenie recyklovat, vyznamne prispievtate k ochrane nashoŽivotného prostredia.

Informação o miestnom recyklacnom zariadení ziskate od miestnych uradov.
