NÁVOD K OBSLUZE YT82811 Yato

3. elektrický vypínač

5. pevný kryt pilového kotouče

6. pohyblivý kryt pilového kotouče

8. boční doraz se stupnicí

10. otvor odsávání prachu

11. klíč na upevňování pilového kotouče

13. nabíječka akumulátoru

3. elektrický vypínač

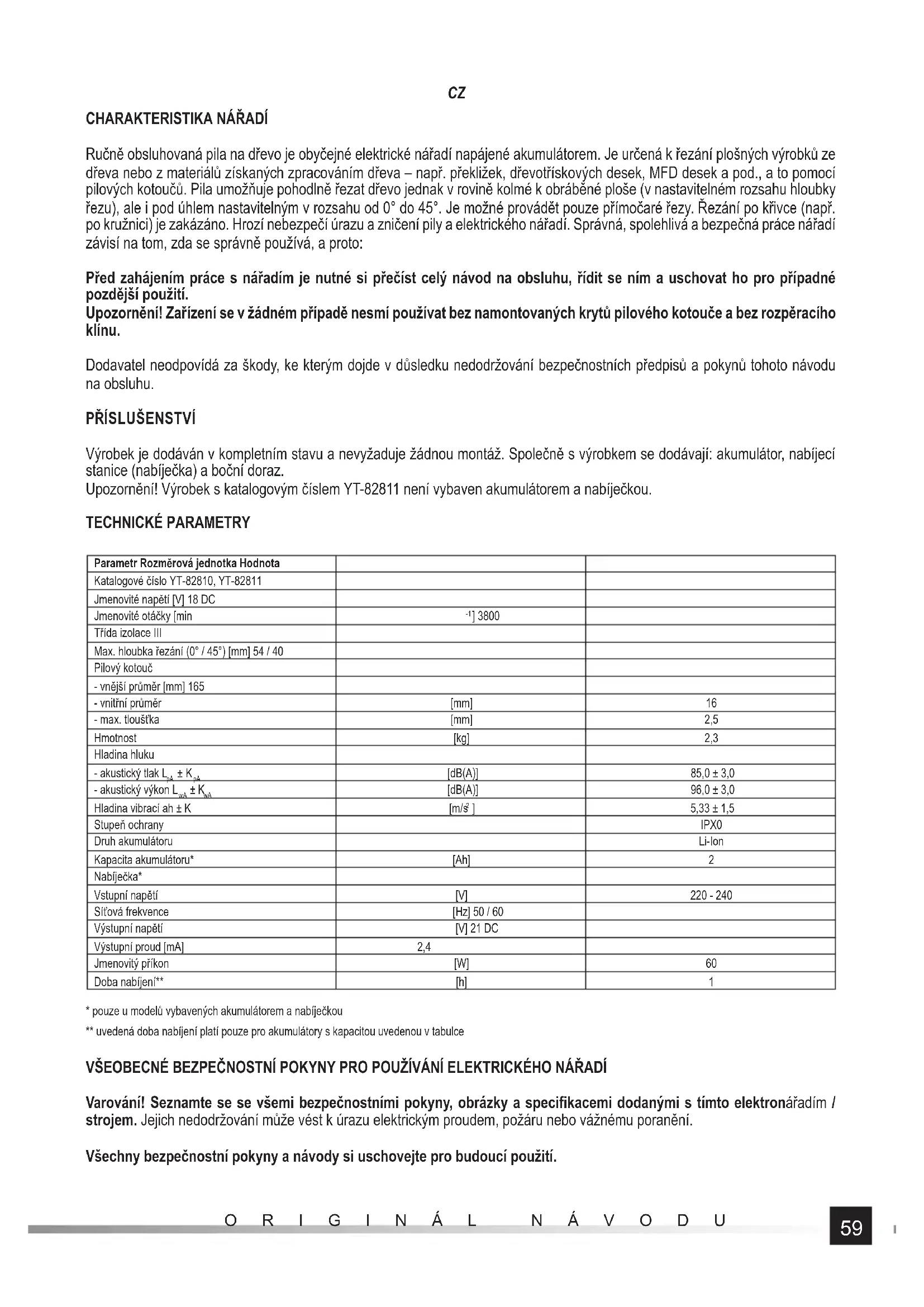

Ručně obsluhovaná pila na dřevo je obyčejné elektrické nářadí napájené akumulátorem. Je určená k řezání plošných výrobků ze dřeva nebo z materiálů získaných zpracováním dřeva – např. překližek, dřevotřískových desek, MFD desek a pod., a to pomocí pilových kotoučů. Pila umožňuje pohodlně řezat dřevo jednak v rovině kolmé k obráběné ploše (v nastavitelném rozsahu hloubky řezu), ale i pod úhlem nastavitelným v rozsahu od 0° do 45°. Je možné provádět pouze přímočaré řezy. Řezání po křivce (např. po kružnici) je zakázáno. Hrozí nebezpečí úrazu a zničení pily a elektrického nářadí. Správná, spolehlivá a bezpečná práce nářadí závisí na tom, zda se správně používá, a proto: Před zahájením práce s nářadím je nutné si přečíst celý návod na obsluhu, řídit se ním a uschovat ho pro případné pozdější použití. Upozornění! Zař ízení se v žádném případě nesmí používat bez namontovaných krytů pilového kotouče a bez rozpěracího klínu. Dodavatel neodpovídá za škody, ke kterým dojde v důsledku nedodržování bezpečnostních předpisů a pokynů tohoto návodu na obsluhu.

Výrobek je dodáván v kompletním stavu a nevyžaduje žádnou montáž. Společně s výrobkem se dodávají: akumulátor, nabíjecí stanice (nabíječka) a boční doraz. Upozornění! Výrobek s katalogovým číslem YT-82811 není vybaven akumulátorem a nabíječkou. TECHNICKÉ PARAMETRY Parametr Rozměrová jednotka Hodnota Katalogové číslo YT-82810, YT-82811 Jmenovité napětí [V] 18 DC Jmenovité otáčky [min

] 3800 Třída izolace III Max. hloubka řezání (0° / 45°) [mm] 54 / 40 Pilový kotouč - vnější průměr [mm] 165 - vnitřní průměr [mm] 16 - max. tloušťka [mm] 2,5 Hmotnost [kg] 2,3 Hladina hluku - akustický tlak L

[dB(A)] 85,0 ± 3,0 - akustický výkon L

] 5,33 ± 1,5 Stupeň ochrany IPX0 Druh akumulátoru Li-Ion Kapacita akumulátoru* [Ah] 2 Nabíječka* Vstupní napětí [V] 220 - 240 Síťová frekvence [Hz] 50 / 60 Výstupní napětí [V] 21 DC Výstupní proud [mA] 2,4 Jmenovitý příkon [W] 60 Doba nabíjení** [h] 1

• pouze u modelů vybavených akumulátorem a nabíječkou ** uvedená doba nabíjení platí pouze pro akumulátory s kapacitou uvedenou v tabulce VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifi kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění. Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.60

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové. Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly. Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástr- čky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpe

úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem. Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraň- te styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná- řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění. Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému na- pájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci. Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy. Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí / stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě. Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí / stroje. Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje. Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce. Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci.61

Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez- pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích. Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů. Zajistí to správnou bezpečnou práci elektronářadí. DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY Bezpečnostní předpisy pro pily Nepřibližujte se rukama do blízkosti pracovního prostoru pily a pilového kotouče. Druhou rukou držte nářadí za pomoc- nou rukojeť nebo za těleso motoru. Když budete držet pilu oběma rukama, nehrozí vám nebezpečí poranění pilou. Nesahejte rukou pod spodní část obráběného předmětu. Pod obráběným předmětem vás ochranný kryt nemůže před pilovým kotoučem chránit. Hloubku řezu nastavte tak, aby odpovídala tloušťce obráběného předmětu. Doporučuje se, aby kotouč vyčníval pod řezaný materiál méně, než je výška zubu. Řezaný předmět nikdy nedržte v rukách nebo na noze. Obráběný předmět upevněte ke stabilní podložce. Řádné upevnění obráběného předmětu je důležité, aby nedošlo k úrazu pilovým kotoučem, k sevření pily nebo aby se nářadí vymklo kontrole. Během práce, při které by mohla pila zasáhnout skryté vodiče pod napětím nebo svůj vlastní přívod, držte pilu za izolova- né plochy určené k tomuto účelu. Kontakt s vodiči pod napětím může rovněž vést k tomu, že se na kovové části elektronářadí dostane nebezpečné napětí, což by vedlo k zasažení obsluhy elektrickým proudem. K řezání po délce vždy používejte vodící doraz určený k podélným řezům nebo veďte nářadí podél rovné lišty nebo pra- vítka. Dosáhne se tak vyšší přesnost řezu a sníží se pravděpodobnost zaseknutí pily. Používejte výhradně pily s takovými upínacími otvory, které mají odpovídající rozměry a předepsaný tvar (např. hvěz- dicový nebo kruhový otvor). Pily, které neodpovídají upínacím rozměrům, můžou během provozu „házet“, v důsledku čeho se může nářadí vymknout kontrole. K upevňování pily nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby. Podložky a šrouby byly speciálně navrženy pro konkrétní pilu, aby bylo zajištěno optimální fungování a bezpečnost provozu. Příčiny zpětného rázu a jak mu zabránit Zpětný odraz (vrh) je náhlá reakce na sevření, zastavení nebo vyosení pilového kotouče a způsobuje neovládatelné zvednutí a pohyb pily směrem na obsluhu. Jestliže během řezání dojde k sevření nebo zastavení pilového kotouče, ostří se zablokuje a v důsledku reakce motoru dojde k prudkému pohybu pily směrem na obsluhu. Jestliže dojde ke zkřivení nebo vyosení pilového kotouče, zuby a zadní hrana mohou z řezu vyskočit a začít se pohybovat směrem na obsluhu. Ke zpětnému rázu dochází v důsledku nesprávného používání pily, nesprávných postupů nebo provozních podmínek a lze mu zabránit dodržováním příslušných bezpečnostních předpisů uvedených v následující části. Pilu držte pevně oběma rukama, paže musí být v takové poloze, aby dokázaly zadržet sílu zpětného rázu. Zaujměte takovou pozici, aby se tělo nacházelo na jedné straně pily a mimo roviny řezu. Zpětný ráz může vyvolat prudký pohyb pily směrem dozadu, avšak sílu zpětného rázu může obsluha zvládnout, pokud budou dodržena veškerá bezpečnostní opatření. Když se kotoučová pila zasekává nebo když z nějakého důvodu dochází k přerušování řezu, je třeba uvolnit tlačítko spínače a držet pilu v materiálu bez pohybu tak dlouho, dokud se pilový kotouč úplně nezastaví. Dokud je pilový kotouč v pohybu a mohl by způsobit zpětný ráz, nepokoušejte se vytáhnou pilu z materiálu ani netahejte pilu dozadu. Zjistěte příčinu a proveďte opatření, aby k zasekávání pily nedocházelo. Pokud máte v úmyslu v řezání pokračovat, vsuňte pilový kotouč do řezné mezery v obráběném předmětu, vycentrujte ho a zkontrolujte, zda nejsou zuby v materiálu sevřené. Pokud se pilový kotouč zasekává i po opakovaném spuštění, může dojít k vyskočení z obráběného předmětu a hrozí rovněž nebezpečí zpětného rázu. Velké desky je třeba podepřít, aby se minimalizovalo riziko sevření pilového kotouče a zpětného rázu. Velké desky mají tendenci se pod vlastní vahou prohýbat. Podpěry musí být umístěny pod deskou v blízkosti řezu po obou jeho stranách a v blíz- kosti hran desky. Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně rozvedené zuby pilového kotouče vytvářejí úzký řez, který je příčinou nadměrného tření, zasekávání pily a zpětných rázů. Nastavovací prvky hloubky řezu a úhlu sklonu pilového kotouče je třeba před řezáním řádně zajistit. Pokud by se nasta- vení pily během řezání měnilo, mohlo by dojít ke vzpříčení pily a ke zpětnému rázu. Mimořádnou pozornost věnujte zhotovování zářezů do stěn a prostorů, u kterých si nejste jisti, co se za nimi nachází. Vyčnívající pilový kotouč může přeřezat jiné předměty a vyvolat zpětný ráz. Doplňující bezpečnostní předpisy pro pily Před každým použitím zkontrolujte ochranný kryt pilového kotouče, zda je ve správné poloze. Pokud se ochranný kryt volně nepohybuje a neuzavírá se okamžitě po vysunutí pily z řezu, je použití takové pily zakázáno. Ochranný kryt nikdy62

neblokujte ani ho nenechávejte v otevřené poloze. Pokud dojde k neúmyslnému pádu pily, zkontrolujte, zda se ochranný kryt nepoškodil nebo nedeformoval. Po každém nastavení úhlu a hloubky řezu zdvihněte ochranný kryt uchopením za příslušnou páčku a zkontrolujte, zda je volně pohyblivý a zda se nedotýká pily nebo jiné části nářadí. Kontrolujte funkčnost vratné pružiny ochranného krytu. Pokud kryt a pružina nefungují správně, je třeba před použitím pily tyto prvky opravit. Ochranný kryt se může v důsledku poškození, lepkavých usazenin nebo nahromaděných pilin pohybovat pomalu. Ruční sklopení ochranného krytu je přípustné výhradně v případě speciálních řezů, jako jsou zářezy a kombinované řezy. Ochranný kryt lze zdvihnout pomocí páčky a jakmile se pila do materiálu zařeže, je třeba ochranný kryt uvolnit. V případě jakýchkoli jiných řezů je třeba nechat ochranný kryt pracovat automaticky. Před odložením pily na pracovní stůl nebo podložku vždy sledujte, zda ochranný kryt pilu úplně zakrývá. Nechráněný rotující pilový kotouč by vyvolal pohyb pily směrem dozadu a při tom by pořezal všechno, co by mu stálo v cestě. Uvědomte si, že po vypnutí potř ebuje pila určitý čas, než se pilový kotouč úplně zastaví. Doplňující bezpečnostní předpisy pro pily s roztahovacím klínem Používejte pouze odpovídající roztahovací klín přizpůsobený používané pile. Roztahovací klín musí být hrubší než pilový kotouč, avšak tenčí než rozvod pilových zubů. Roztahovací klín seřiďte podle pokynů uvedených v tomto návodu k použití. V případě nesprávného seřízení a chybné polohy vzhledem k přímce řezu bude roztahovací klín nefunkční a nezabrání zpětnému rázu. Roztahovací klín používejte vždy, kromě případů řezání zářezů. Po zhotovení zářezu je třeba roztahovací klín opět namonto- vat. Při řezání zářezů způsobuje roztahovací klín problémy a může způsobit zpětný ráz. Aby roztahovací klín plnil svou úlohu správně, musí být do obráběného předmětu zasunut. V případě krátkých řezů je roztahovací klín proti zpětnému rázu neúčinný. Když je roztahovací klín ohnutý, pilu nepoužívejte. I nepatrné ohnutí může zpomalit rychlost uzavírání ochranného krytu pilového kotouče.

MONTÁŽ PRVKŮ PŘÍSLUŠENSTVÍ

UPOZORNĚNÍ! Příslušenství je možné na nářadí montovat pouze při odpojeném napájecím napětí. Demontujte akumulátor z osazení elektrického nářadí! Pila je dodávána v kompletním stavu. Po otevření továrenského balení je nutné zkontrolovat, zda obsahuje všechny prvky pří- slušenství. Potom je třeba zkontrolovat stav spojů a v případě potřeby utáhnout šrouby spojující základnu s pevným krytem a utáhnout šrouby upevňující rozpěrací klín, pokud je součástí příslušenství pily. Před prvním použitím se musí namontovat pilový kotouč.

Před zahájením práce zkontrolujte, zda těleso skříně a akumulátor nejsou poškozené. Pokud budou zjištěna jakákoli poškození, je další práce zakázána. Upozornění! Veškeré činnosti související s montáží a výměnou pilových kotoučů, seřizováním a údržbou elektrického nářadí provádějte při vypnutém napájecím napětí. Proto před zahájením těchto činností demontujte akumulátor z osazení elektrického nářadí! POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený! Bezpečnostní předpisy pro nabíjení akumulátoru Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze po- užívat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prak- ticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému63

poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření. Skladování akumulátorů Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladová- ní. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu- látorem je zakázáno. Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu. Doprava akumulátorů Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní fi rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvalifi kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v prů- běhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů. Nabíjení akumulátoru Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice. Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý. V takovém případě nabíječka nabíjecí proces nespustí. Pilové kotouče K práci si zvolte pouze takový pilový kotouč, který je určen k řezání daného druhu materiálu. Čím více zubů pilový kotouč má, tím bude řez hladší. Pily s několika desítkami zubů jsou vhodnější k řezání tenčích materiálů s tloušťkou méně než 1 cm a měkkého dřeva. Upozornění! Nářadí nepoužívejte k řezání jiných materiálů, než jaké jsou uvedeny v návodu. Je třeba zkontrolovat, zda namontovaný pilový kotouč není poškozený, prasknutý, zda nemá vylámané zuby a pod. V případě, že bude zjištěno poškození, je třeba pilový kotouč vyměnit za nový. Nepoužívejte deformované nebo popraskané kotouče! Nepoužívejte kotouče vyrobené z rychlořezné oceli! Nepoužívejte brusné kotouče! Nepoužívejte kotouče, které neodpovídají technickým parametrům uvedeným v tomto návodu! Nepoužívejte pilové kotouče, které jsou hrubší než tloušťka rozpěracího klínu! Nepoužívejte kotouče, jejichž přípustné maximální otáčky jsou nižší než otáčky pily. Montáž a výměna pilového kotouče (II) Upozornění! Během výměny nebo montáže pilového kotouče je zakázáno demontovat kryty pily! Tlačítkem zaaretujte pilový kotouč, aby se nemohl otáčet, a odšroubujte šroub, který pilový kotouč upevňuje. Demontujte upínací kroužek a pilový kotouč z vřetena pily.64

Očistěte vřeteno, upínací kroužky a vnitřek krytů od prachu a zbytků zpracovávaného materiálu. Na vřeteno nasaďte vnitřní upínací kroužek a následně pilový kotouč. Potom nasaďte vnější upínací kroužek. Pilový kotouč zaaretujte proti otáčení a utáhněte upevňovací šroub pilového kotouče. Nastavování hlouby řezu (III) V případě potřeby je možné na nářadí nastavit hloubku řezání, a to změnou polohy základny s použitím stupnice umístěné zezadu nářadí. K tomuto účelu je třeba povolit zajišťovací šroub umístěný na základně u stupnice, nastavit požadovanou hloubku řezu a nastavenou hodnotu zajistit utažením zajišťovacího šroubu. Nastavování úhlu řezu (IV) Nářadí umožňuje řezat plošné materiály pod úhlem v rozsahu od 0° do 45°. K tomuto účelu je třeba nastavit požadovaný úhel natočením základny podle stupnice umístěné zepředu nářadí a důkladn ě utáhnout zajišťovací šroub. Montáž bočního dorazu (V) Boční doraz se stupnicí usnadňuje přímočaré řezání plošných materiálů. Boční doraz je třeba připevnit k základně, nastavit poža- dovanou šířku řezání a doraz zajistit šroubem. Doplňující poznámky Neodstraňujte rukama odřezky, třísky a podobné kusy obráběného materiálu z blízkosti rotujícího pilového kotouče. Pilu nepoužívejte venku za deště nebo atmosférických srážek jiného druhu. Pilu nikdy neveďte pouze rukama. Vždy používejte pomocné přípravky, které umožňují pilu spolehlivě vést, jako například vodící lištu. Po kontrole pilového kotouče a jeho spolehlivém upevnění a po nastavení hloubky, úhlu a šířky řezu je navíc potřebné: zkontrolovat, zda se pohyblivé kryty pohybují volně bez zasekávání, nezajišťovat pohyblivý kryt v otevřené poloze, prověřit, zda veškeré otočné mechanizmy systému krytů fungují bezchybně. U kotoučových pil vybavených rozpěracím klínem zkontrolujte, zda je nastavený tak, aby: - vzdálenost mezi rozpěracím klínem a okrajem pilového kotouče se zuby nebyla větší než 5 mm, - okraj pilového kotouče se zuby nepřečníval více než 5 mm za spodní hranu rozpěracího klínu, - se nacházel v linii rotujícího kotouče, - nebyl tlustší než tloušťka pilového kotouče. Rozpěrací klín je třeba používat vždy (u pil továrensky vybavených rozpěracím klínem). Demontáž rozpěracího klínu je zakázaná, poněvadž chrání pilový kotouč a nářadí před poškozením. Nasaďte si prostředky na ochranu očí, chrániče sluchu a pracovní rukavice. Používejte respirátory proti prachu. Upozornění! Při práci s ručními pilami je vždy třeba používat prostředky na ochranu sluchu. Obráběný předmět spolehlivě upevněte (např. pomocí stolařských svěrek, svěráku apod.). V případě řezání plošných materiálů vyrobených z tvrdého dřeva (dub, buk, habr) se doporučuje připojit k vývodu na odsávání prachu nářadí externí odsávací zařízení zajišťující odsávání prachu vznikajícího při obrábění.

Pilu lze připojit k napájecímu zdroji až po provedení veškerých činností uvedených v kapitole „Příprava k práci“. Zaujměte bezpečný a stabilní postoj. Uchopte pilu oběma rukama za rukojeť a pomocnou rukojeť (VI). Pilu zapněte stisknutím tlačítka aretace vypínače a následným stisknutím elektrického vypínače (VI). Tlačítko aretace se nemusí během práce trvale držet. Po zapnutí pily ji několik sekund držte volně a sluchem zkontrolujte rovnoměrnost jejího chodu. V případě jakýchkoli podezřelých zvuků, praskání a pod. je třeba práci okamžitě přerušit a zopakovat činnosti uvedené v kapitole „Příprava k práci”. Základnu pily přiložte k povrchu řezaného předmětu takovým způsobem, aby se pilový kotouč tohoto předmětu nedotýkal (VII). Upozornění! Je zakázáno manipulovat s pohyblivým krytem pilového kotouče. Při veškerých činnostech spojených s řezáním je třeba pilu držet oběma rukama. Pilu veďte podél čáry řezu tak, aby se základna pily celou svou plochou dotýkala povrchu obráběného předmětu. Po stlačení vypínače je třeba počkat, dokud pila nedosáhne jmenovité otáčky, a až potom začít řezat. Je zakázáno přiložit pilu k materiálu a až potom ji zapnout. Mohlo by dojít k sevření pily, jejímu poškození nebo poškození materiálu. V neposlední řadě by mohlo dojít k úrazu. Při obnovení přerušeného řezání je třeba počkat, dokud pilový kotouč v poloze mimo řez nedosáhne jmenovité otáčky, a až potom ho zavést do řezu.65

Během řezání se musí pilový kotouč posouvat plynulým pohybem. Je třeba se vyhýbat vyvíjení nepřiměřeného tlaku. Tlak, jakým je třeba působit na řeznou hlavu, nesmí být větší než tlak, který je k řezání daného materiálu přiměřený. Je zakázáno pilovým kotoučem do řezaného materiálu narážet. Jestliže dojde k sevření pily v obráběném materiálu, je třeba pilu okamžitě vypnout uvolněním aretačního tlačítka a elektrického vypínače a až potom pilu vytáhnout z řezu. Během řezání je třeba věnovat mimořádnou pozornost riziku vyklouznutí nebo zpět- ného vrhu pily a v souvislosti s tím nebezpečí nehody. Během práce se nesmí na obráběný materiál vyvíjet příliš velký tlak a ani provádět prudké pohyby, aby nedošlo k poškození pilového kotouče a pily. Během práce využívejte pravidelné přestávky. Zabraňte přetěžování nářadí – teplota vnějších ploch nesmí nikdy překročit 60°C. Po ukonč ení práce pilu vypněte, odpojte napájení a proveďte prohlídku, ošetření a případně i údržbu nářadí. Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít ke srovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Upozornění! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Upozornění! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, jakož i s časem aktivace).

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napá- jení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skon- trolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.66

Výrobok sa dodáva v kompletnom stave a nevyžaduje žiadnu montáž. Spolu s výrobkom sa dodávajú: akumulátor, nabíjacia stanica (nabíjačka) a bočný doraz. Upozornenie! Výrobok s katalógovým číslom YT-82811 nie je vybavený akumulátorom a nabíjačkou. TECHNICKÉ PARAMETRE Parameter Rozmerová jednotka Hodnota Katalógové číslo YT-82810, YT-82811 Menovité napätie [V] 18 DC Menovité otáčky [min

[dB(A)] 85,0 ± 3,0 - akustický výkon L
