HASZNÁLATI ÚTMUTATÓ YT82811 Yato

2. kiegészítő fogantyú

3. elektromos kapcsoló

4. a kapcsoló retesze

5. a fűrésztárcsa mozgó védőburkolata,

6. a fűrésztárcsa mozgó védőburkolata,

8. beosztásos vezetőelem

10. porelszívó nyílása

11. kulcs a fűrésztárcsa rögzítéséhez

13. akkumulátortöltő

14. akkumulátor rögzítő csatja

15. az akkumulátor töltöttségének kijelzése

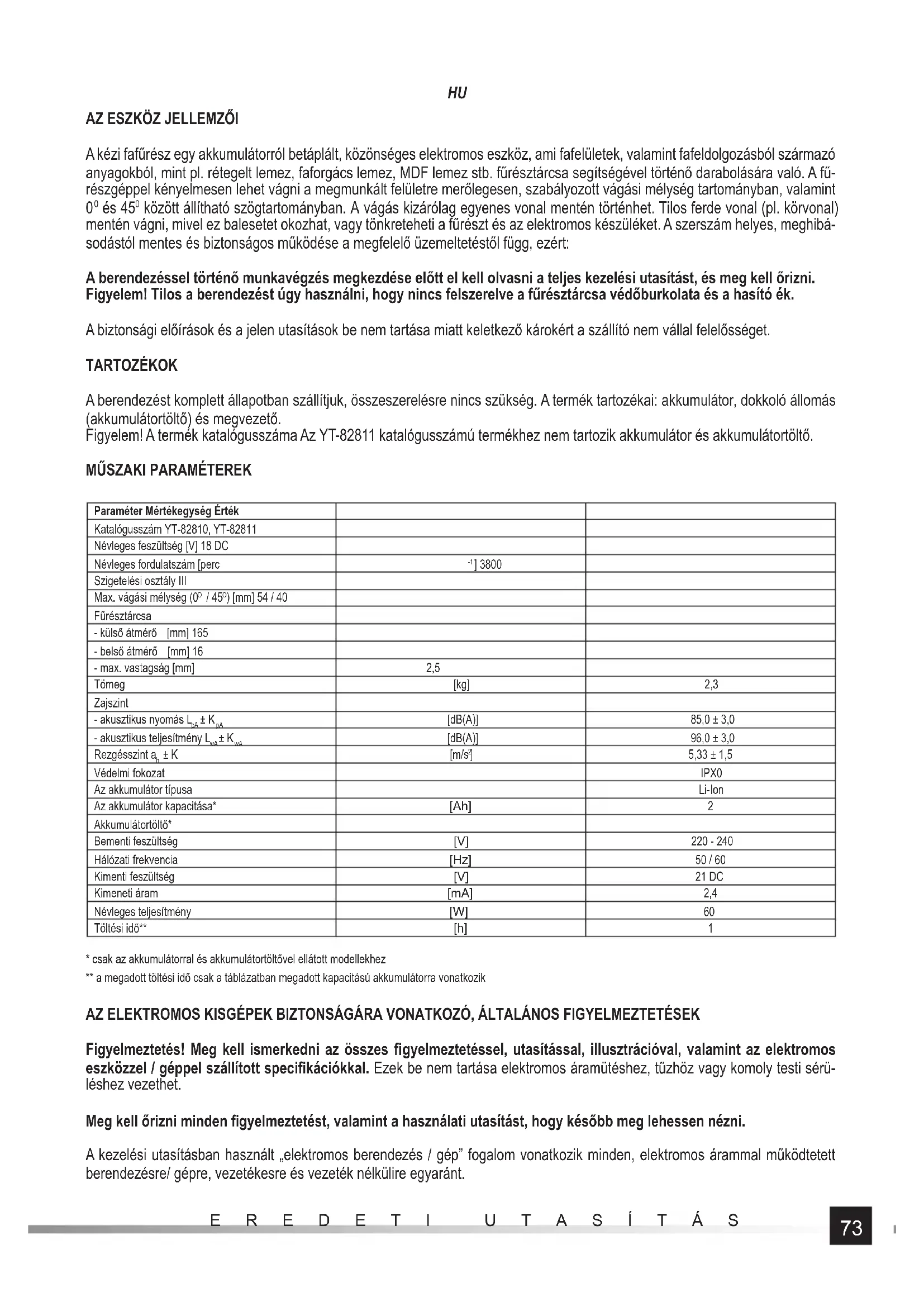

A kézi fafűrész egy akkumulátorról betáplált, közönséges elektromos eszköz, ami fafelületek, valamint fafeldolgozásból származó anyagokból, mint pl. rétegelt lemez, faforgács lemez, MDF lemez stb. fűrésztárcsa segítségével történő darabolására való. A fű- részgéppel kényelmesen lehet vágni a megmunkált felületre merőlegesen, szabályozott vágási mélység tartományban, valamint

között állítható szögtartományban. A vágás kizárólag egyenes vonal mentén történhet. Tilos ferde vonal (pl. körvonal) mentén vágni, mivel ez balesetet okozhat, vagy tönkreteheti a fűrészt és az elektromos készüléket. A szerszám helyes, meghibá- sodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért: A berendezéssel történő munkavégzés megkezdése előtt el kell olvasni a teljes kezelési utasítást, és meg kell őrizni. Figyelem! Tilos a berendezést úgy használni, hogy nincs felszerelve a fűrésztárcsa védőburkolata és a hasító ék. A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget. TARTOZÉKOK A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termék tartozékai: akkumulátor, dokkoló állomás (akkumulátortöltő) és megvezető. Figyelem! A termék katalógusszáma Az YT-82811 katalógusszámú termékhez nem tartozik akkumulátor és akkumulátortöltő.

Paraméter Mértékegység Érték Katalógusszám YT-82810, YT-82811 Névleges feszültség [V] 18 DC Névleges fordulatszám [perc

] 3800 Szigetelési osztály III Max. vágási mélység (0

) [mm] 54 / 40 Fűrésztárcsa - külső átmérő [mm] 165 - belső átmérő [mm] 16 - max. vastagság [mm] 2,5 Tömeg [kg] 2,3 Zajszint - akusztikus nyomás L

[dB(A)] 85,0 ± 3,0 - akusztikus teljesítmény L

] 5,33 ± 1,5 Védelmi fokozat IPX0 Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása* [Ah]

Akkumulátortöltő* Bementi feszültség [V]

Hálózati frekvencia [Hz] 50 / 60 Kimenti feszültség [V] 21 DC Kimeneti áram [mA] 2,4 Névleges teljesítmény [W]

• csak az akkumulátorral és akkumulátortöltővel ellátott modellekhez ** a megadott töltési idő csak a táblázatban megadott kapacitású akkumulátorra vonatkozik AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK Figyelmeztetés! Meg kell ismerkedni az összes fi gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specifi kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü- léshez vezethet. Meg kell őrizni minden fi gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni. A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt.74

Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet. Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gá- zokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet. Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad vál- toztatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét. Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihú- zásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét. Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyes biztonság Legyen résen, fi gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógy- szer hatása alatt áll. A munkavégzés során már egy pillanatnyi fi gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét. Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elekt- romos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat. Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben. Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berende- zés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgy űjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és fi gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet. Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos be- rendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berende- zés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni. Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés / gép veszélyesek a nem kioktatott személyek kezében. Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy75

minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hi- bákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés / gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be. Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a fi gyelembe vételével. Ha az eszközt nem a rendelteté- sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép. Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK Fűrészekre vonatkozó biztonsági utasítások Tartsa a kezét a vágás és a fűrész hatósugarán kívül. A másik kezét tartsa a kiegészítő fogantyún vagy a motorházon. Ha két kézzel tartja a fűrészt, akkor védve van attól, hogy a fűrész balesetet okozzon. Ne nyúljon kézzel az éppen megmunkált munkadarab alá. A védőburkolat nem védi a megmunkált munkadarab alatt. A vágás mélységét állítsa be a megmunkálandó munkadarab vastagságának megfelelően. Ajánlatos, hogy a tárcsa kiállása a megmunkálandó munkadarab aljából kevesebb legyen, mint a fog magassága. Soha ne tartsa az elvágandó munkadarabot a kezében vagy a lábán. Rögzítse a megmunkálandó tárgyat egy stabil alap- hoz. Fontos a megmunkálandó munkadarab jó rögzítése, hogy el lehessen kerülni annak veszélyét, hogy az a testtel érintkezik, beékelődik a fűrész vagy elveszti az ellenőrzését a vágási művelet felett. A fűrészt az erre szánt, szigetelt felületnél tartsa olyan munkavégzés közben, amelynél a fűrész hozzáérhet feszültség alatt lévő vezetékekhez vagy a saját hálózati kábeléhez. A „feszültség alatt lévő vezetékekkel” való érintkezés miatt az elekt- romos berendezés fém részei is „feszültség alá” kerülhetnek, ami áramütés okozhat. A hosszanti vágásoknál mindig használjon hosszanti vágásokhoz való megvezetőt vagy perem megvezetőt. Ez javítja a vágás pontosságát, és csökkenti a fű rész beékelődését. Mindig a befogó nyílásnak megfelelő méretű és alakú (pl. rombusz vagy kőr keresztmetszetű) fűrészt használjon. Az olyan fűrészlapok, amelyek nem passzolnak a befogó nyíláshoz, üzemelés közben bolygó mozgást végezhetnek, ami a munka feletti ellenőrzés elvesztéséhez vezethet. Soha ne használjon a fűrészlap rögzítéséhez sérült vagy nem megfelelő alátétet vagy csavart. A fűrészt rögzítő alátétek és csavarok speciálisan a fűrészhez lettek tervezve, hogy biztosítsák annak optimális és biztonságos üzemeltetését. A visszarúgás okai és megelőzése A visszarúgás egy váratlan reakciója a beszorított, megállt vagy nem egy tengelybe eső fűrésztárcsának, a következtében a fűrész hirtelen, kontrollálatlanul felugrik, a gépkezelő irányába mozdul. Ha fűrészelés közben a fűrésztárcsa beszorul vagy megáll, azaz a fűrész pengéje blokkolódik, a motor reakciója következtében pedig a fűrész hirtelen a gépkezelő irányába mozdul. Ha a fűrésztárcsa elferdül vagy megszűnik az egytengelyűsége, a fogak és a hátsó perem kiugorhat a vágási nyomból, és a gépkezelő irányába mozdulhat. A hátra irányú visszarúgás a fűrész nem megfelelő használatának vagy a nem megfelelő üzemeltetési módnak és körülmények- nek a következménye, és el lehet kerülni, ha betartja az alább megadott elővigyázatossági szabályokat. Fogja erősen, két kézzel a fűrészt, a karjai olyan helyzeten legyenek, hogy megtartsa a hátrarúgás erejét. A fűrész egyik oldalán helyezkedjen el, de ne a vágás vonalában. A visszarúgás a fűrész hirtelen, hátrafelé irányuló mozgását okozhatja, de a visszarúgás erejét a kezelő kontrolálni tudja, ha megfelelő elővigyázatossági intézkedéseket tesz. Ha a körfűrész beékelődik, vagy valamilyen okból megáll a vágással, el kell engedni a kapcsoló nyomógombját, és moz- dulatlanul kell tartani a fűrészt az anyagban mindaddig, amíg a tárcsa teljesen meg nem áll. Soha ne próbálja kivenni a fűrészt az elvágandó anyagból, és ne is húzza hátra, amíg a tárcsa mozog, vagy visszarúghat. Vizsgálja meg, miért történt a beékelődés, és hárítsa el annak okait, hogy ne forduljon el ismételten. Ha újra elindítja a fűrészt a megmunkálandó tárgyban, szükség esetén központazza ki a tárcsát, és ellenőrizze, hogy a fűrész fogai nincsenek-e beakadva az anyagba. Ha a fűrésztárcsa beékelődik, amikor a fűrészt újra beindítja, az kicsúszhat, és a megmunkálandó anyaghoz képest hátrarúghat. A nagy lemezeket meg kell tartani, hogy minimalizálni lehessen a beékelődés és a hátrarúgás veszélyét. A nagy lemezek hajlamosak a saját súlyuk alatt elgörbülni. Az alátámasztásokat a lemez alatt mindkét oldalon, a vágási vonal és a szélek köze- lében kell elhelyezni. Ne használjon tompa vagy kicsorbult fűrészt. Az életlen vagy nem megfelelően beállított fogak keskeny vágatot eredmények-76

nek, ami a tárcsa beékelődését és a fűrész hátrarúgását okozhatja. A vágás végrehajtása előtt állítson be biztosan az előtolási erőt és a fűrésztárcsa hajlásszögét. Ha a fűrész beállításait a vágás közben megváltoztatja, az beékelődéshez és visszarúgáshoz vezethet. Különösen legyen fi gyelmes meglévő falak vagy más vak felületek „bevágásánál”. A kiálló fűrész elvághat más tárgyakat, visszarúgást okozva. A fűrészekre vonatkozó további biztonsági utasítások Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy jól van-e felrakva. Ne használja a fűrészt, ha az alsó vé- dőburkolat nem mozog szabadon, és nem csukódik be azonnal. Soha ne rögzítse, vagy ne hagyja az alsó védőburkolatot nyitott állapotban. Ha a fűrészt véletlenül leejti, az alsó védőburkolat elgörbülhet. Emelje fel az alsó védőburkolatot az elhúzó fogantyúval, és győződjön meg róla, hogy szabadon mozog, nem ér hozzá a fűrészhez vagy más alkatrészhez, a vágás összes szög- és mélységi beállításánál. Ellenőrizze az alsó védőburkolat rugójának működését. Ha a védőburkolat és a rugó nem működik rendesen, akkor a használat előtt meg kell javítani. Az alsó védőburkolat lassan működhet elromlott alkatrész, ragadós üledék vagy felgyülemlett lerakódások miatt. Az alsó védőburkolatot csak speciális esetekben, mint a „mélységi bevágásnál” és „összetett vágásnál” szabad hátra- húzni. Emelje fel az alsó védőburkolatot az hátrahúzó fogantyú segítségével, amikor pedig a fűrész belemar az anyagba, engedje el az alsó védőburkolatot. Minden egyéb vágás esetében ajánlatos, hogy az alsó védőburkolat önállóan mozogjon. Mindig fi gyeljen rá, hogy az alsó védőburkolat takarja el a fű részt, mielőtt a fűrészgépet a műhelyasztalon vagy a padlón hagyja. Ha a fűrész pereme nincs védve, a fűrész hátracsúszhat valamit elvágva az útjában. Mindig legyen tudatában, hogy a kikapcsolás után időre van szükség a fűrész megállásához. Hasítóékes fűrészekre vonatkozó további biztonsági utasítások A használt fűrésznek megfelelő hasító éket alkalmazzon. A hasító éknek vastagabbnak kell lennie, mint a fűrész teste, de keskenyebbnek, mint a fűrész fogainak szétállása. Szabályozza be a hasító éket a jelen kezelési utasításban megadott leírásnak megfelelően. A nem megfelelő beállítás, rossz pozíció, a vonalba állítás hiánya miatt a hasító ék nem tudja hatásosan megelőzni a hátrarúgást. Mindig használjon hasító éket, kivéve a mélységi bevágást. A hasító éket mindig újra fel kell szerelni, ha befejezte a mélységi bevágást. A hasító ék zavart okoz a mélységi bevágásnál, és visszarúgást okozhat. A hasító ék helyes üzemeléséhez annak bele kell mennie a megmunkálandó munkadarabba. Rövid vágásoknál a hasító ék nem tudja hatásosan elejét venni a visszarúgásnak. Ne használja a fűrészt, ha a hasító ék el van görbülve. Akár egy enyhe görbület már azt okozhatja, hogy a védőburkolat lassabban záródik be.

A TARTOZÉK ELEMEK FELSZERELÉSE

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Az akkumulátort ki kell szerelni az elektromos eszköz dugaszolóaljzatából! A fűrészgépet komplett állapotban szállítjuk. A gyári csomagolás kibontása után ellenőrizni kell, hogy az összes tartozék meg- van-e. Majd ellenőrizni kell a csatlakozások állapotát, és esetleg meg kell húzni a talpat és fi x védőburkolattal összekötő csava- rokat, valamint meg kell húzni a hasító éket rögzítő csavarokat, ha van ilyen a fűrészgép tartozékai között. Az első használat előtt fel kell szerelni a megvezetőt és a fűrésztárcsát. FELKÉSZÜLÉS A MUNKAVÉGZÉSRE A munka megkezdése előtt ellenőrizni kell, hogy gép burkolata, valamint az akkumulátor nem sérült-e. Amennyiben valamilyen sérülés tapasztalható, tilos a további munkavégzés. Figyelem! A fűrésztárcsák felszerelésével és cseréjével, a beállítással és karbantartással kapcsolatos minden műveletet a fűrészgép feszültség mentesítése után kell elvégezni, ezért ezeknek a műveleteknek a megkezdése előtt: Az akkumu- látort ki kell szerelni az elektromos eszköz dugaszolóaljzatából! FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról! Az akkumulátor töltésének biztonsági ajánlásai Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad77

az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati duga- szolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező eff ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzem- ben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni. Az akkumulátorok tárolása Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral hasz- nálni. Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni. Az akkumulátorok szállítása A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akku- mulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is. Az akkumulátor töltése Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve. Vegye le az akkumulátort a szerszámról. Tolja be az akkumulátort a töltő fészkébe (II). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből. Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést. Fűrésztárcsa Az adott fajtájú anyag darabolásához készült fűrésztárcsát használjon. Minél több foga van a fűrésztárcsának, annál simább lesz a vágási nyom pereme. A több tucat foggal rendelkező fűrésztárcsákkal jobban lehet vékony, 1 cm-nél vékonyabb munkadarabo- kat és puhafát fűrészelni. Figyelem! Ne fűrészeljen más anyagot, csak olyat, amit szerepel a kezelési utasításban. Meg kell győződni róla, hogy a felszerelt fűrésztárcsa nem sérült, repedt vagy nincs kitörve foga stb. Amennyiben sérülés tapasz- talható, a fűrésztárcsát ki kell cserélni egy újra. Ne használjon repedt vagy elgörbült fűrésztárcsát!78

Ne használjon gyorsvágó acélból készült tárcsát! Ne használjon csiszolókorongot! Ne használjon olyan tárcsákat, amelyek nem teljesítik a jelen útmutatóban megadott műszaki követelményeket! Ne használjon olyan fűrésztárcsát, amelynek teste vastagabb, mint a hasító ék vastagsága! Ne használjon olyan fűrésztárcsát, amelynek a megengedett maximális fordulatszáma kisebb, mint a gép fordulatszáma. A fűrésztárcsa felszerelése és cseréje (II) Figyelem! A fűrésztárcsa cseréjekor vagy beszerelésekor tilos a fűrésztárcsa védőburkolatát levenni! Majd reteszelje a tárcsát, hogy ne tudjon elfordulni, és csavarja ki a tárcsát rögzítő csavart. Vegye le a rögzítő karimát és a fűrésztárcsát a fűrészgépről. Tisztítsa meg a forgótengelyt, a rögzítő karimákat, valamint a védőburkolat belsejét a munka alatt keletkezett portól és maradé- koktól. Tegye fel a belső rögzítő karimát, majd tegyen fel egy új fűrésztárcsát forgótengelyre. Tegye fel a külső rögzítő karimát, majd reteszelje a tárcsát, hogy ne tudjon elfordulni, és húzza meg a fűrésztárcsát rögzítő csavart. A vágási mélység szabályzása (III) Szükség esetén az eszköznél be lehet állítani a vágás mélységét, amit megkönnyít a beosztásos megvezető (a gép hátulján van elhelyezve). Ehhez a csavarral ki kell lazítani a beosztásos megvezetőn lévő csavart, be kell állítani a vágás mélységét, és blokkolni kell a csavarral. A vágási szög beállítása (IV) A gép lehetővé teszi 0 és 45

-os szög alatti síkban történő vágást. Ehhez be kell állítani a kívánt szöget a gép elején elhelyezett beosztáson, majd erősen és biztosan meg kell húzni a blokkoló csavart. A megvezető felszerelése (V) A beosztásos megvezető megkönnyíti az egyenes vonal menti vágást. A megvezetőt rögzíteni kell a talpban, be kell állítani a kívánt szélességet, és rögzíteni kell a csavarral. További megjegyzések Ne használja a kezét a szabad szilánkok, forgács, és a megmunkálandó anyag más, hasonló részecskéinek eltávolításához a forgó fűrésztárcsa közelében. Ne használja a fűrész szabadég alatt, ha esik az eső, vagy másfajta csapadék. Ne vezesse a fűrészt csak a kezével. Mindig használjon segédeszközöket, amelyekkel biztosan tudja vezetni a fűrészt, mint pl. vezetőlécet. A fűrésztárcsa ellenőrzése, és biztos rögzítése után, be kell állítani a vágás mélységet, szögét és szélességét, ezen kívül: Meg kell győződni róla, hogy a mozgó védőburkolatok szabadon mozognak, nem szorulnak meg. Ne blokkolja a védőburkolatot nyitott állapotban. Győződjön meg róla, hogy a védőburkolat rendszer minden mozgó alkatrésze megfelelően működik. Hasító ékkel ellátott fűrészgépeknél meg kell győződni róla, hogy a hasító ék úgy van beállítva, hogy: - hogy a hasító ék és a tárcsa fogazott pereme közötti távolság ne legyen nagyobb 5 mm-nél, - a tárcsa fogazott pereme ne álljon ki 5 mm-nél jobban a hasító ék alsó szélén túl, - a forgó tárcsa vonalába essen, - nem szélesebb, mint maga a fűrésztárcsa. Mindig használni kell hasító éket! (A hasító ékkel gyárilag ellátott fűrészgépeknél) Tilos leszerelni a hasító éket, ami védi a fűrésztárcsát és a gépet sérülés ellen. Vegyen fel hallásvédőt, szemvédőt, füldugót és munkavédelmi kesztyűt. Porvédő álarcot kell viselni. Figyelem! A kézi fűrészgéppel végzett munkáknál mindig kell fülvédőt viselni. Rögzíteni kell a megmunkálandó munkadarabot a munkaasztalhoz (pl. asztalos szorítókkal, satuval stb.) Abban az esetben, ha keményfából (tölgy, bükk, gyertyán) készült felületet fűrészel, ajánlott külső készüléket igénybe vennie a darabolás közben keletkező por elszívásához.

A SZERSZÁM HASZNÁLATA

Az eszközt csak azután szabad feszültség alá helyezni, ha elvégezte a „Felkészülés a munkavégzésre” fejezetben leírt összes

veletet. Vegyen fel biztos és stabil testhelyzetet. Fogja meg mindkét kézzel a fűrészgépet a nyelénél és a plusz fogantyúnál fogva (VI). A kapcsológomb reteszének benyomásával, majd a kapcsoló megnyomásával kapcsolja be a fűrészgépet (VI). Munka közben79

nem szükséges a reteszt tartani. A fűrészgép bekapcsolása után néhány másodpercig tartsa szabadon, és ellenőrizze, hogy egyenletesen forog-e. Ha bármilyen gyanús hangot, zörejt stb. hall, azonnal meg kell szakítani a munkát, és újra el kell végezni a „Felkészülés a munkavégzésre” fejezetben leírt műveleteket. Tartsa a fűrészgép talpát a munkadarab felszínéhez úgy, hogy a fűrésztárcsa ne érintse a munkadarabot (VII). Figyelem! Nem szabad a fűrésztárcsa mozgó védőburkolatával manipulálni. A darabolással kapcsolatos minden műveletet úgy kell elvégezni, hogy két kézzel tartja a fűrészgépet. A fűrészgépet a vágás vonala mentén kell vezetni, hogy a fűrészgép talpa hozzáérjen a megmunkálandó munkadarab felületéhez. A kapcsoló benyomása után meg kell engedni, hogy a fűrésztárcsa elérje a névleges fordulatszámát, és csak azután szabad megkezdeni a vágást. Tilos a tárcsát előbb rátenni a megmunkálandó anyagra, és csak azután beindítani a gépet. Ez a fűrész beszorulását, és sérülését vagy az anyag sérülését okozhatja. Sebesülésekhez is vezethet. Abban az esetben, amikor újra kell kezdeni a vágást, előbb meg kell engedni, hogy a tárcsa elérje a névleges fordulatszámát, és csak ezután szabad bevezetni a vágásba. Vágás közben a fűrésztárcsát folyamatos mozdulatokkal kell vezetni, kerülve a túlzott nyomást. A nyomás, amit a vágófejre ki kell fejteni, ne legyen nagyobb, mint ami elegendő az anyag vágásához. El kell kerülni, hogy a fűrésztárcsával megüssék az anyagot. Ha a fűrész beszorul a darabolandó anyagba, azonnal ki kell kapcsolni a fűrészgépet a retesz és az elektromos kapcsoló gomb- jának megnyomásával, majd csak ezután szabad a fűrészt visszahúzni. Fűrészelés közben különös fi gyelmet kell fordítani a fűrészgép megcsúszásának vagy visszarúgásának, és az ezzel kapcsolatos balesetek lehetőségére. Munka közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy a fűrészgép és a fűrész- tárcsa ne menjen tönkre. Munka közben rendszeresen szünetet kell tartani. Nem szabad a gépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60 °C-ot. A munka befejezése után kapcsolja ki a készüléket, áramtalanítsa, és tartsa karban, nézze át a gépet. A deklarált, teljes rezgés értékét hagyományos mérési módszerrel mérték, és felhasználható két eszköz egymással történő ösz- szehasonlításához. A deklarált, teljes rezgés értéke felhasználható az expozíció előzetes megítéléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, külön- bözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (fi gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás el őtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.80
