NÁVOD NA OBSLUHU YT82811 Yato

5. pevný kryt pílového kotúča

6. pohyblivý kryt pílového kotúča

11. kľúč na upevňovanie pílového kotúča

14. západka akumulátora

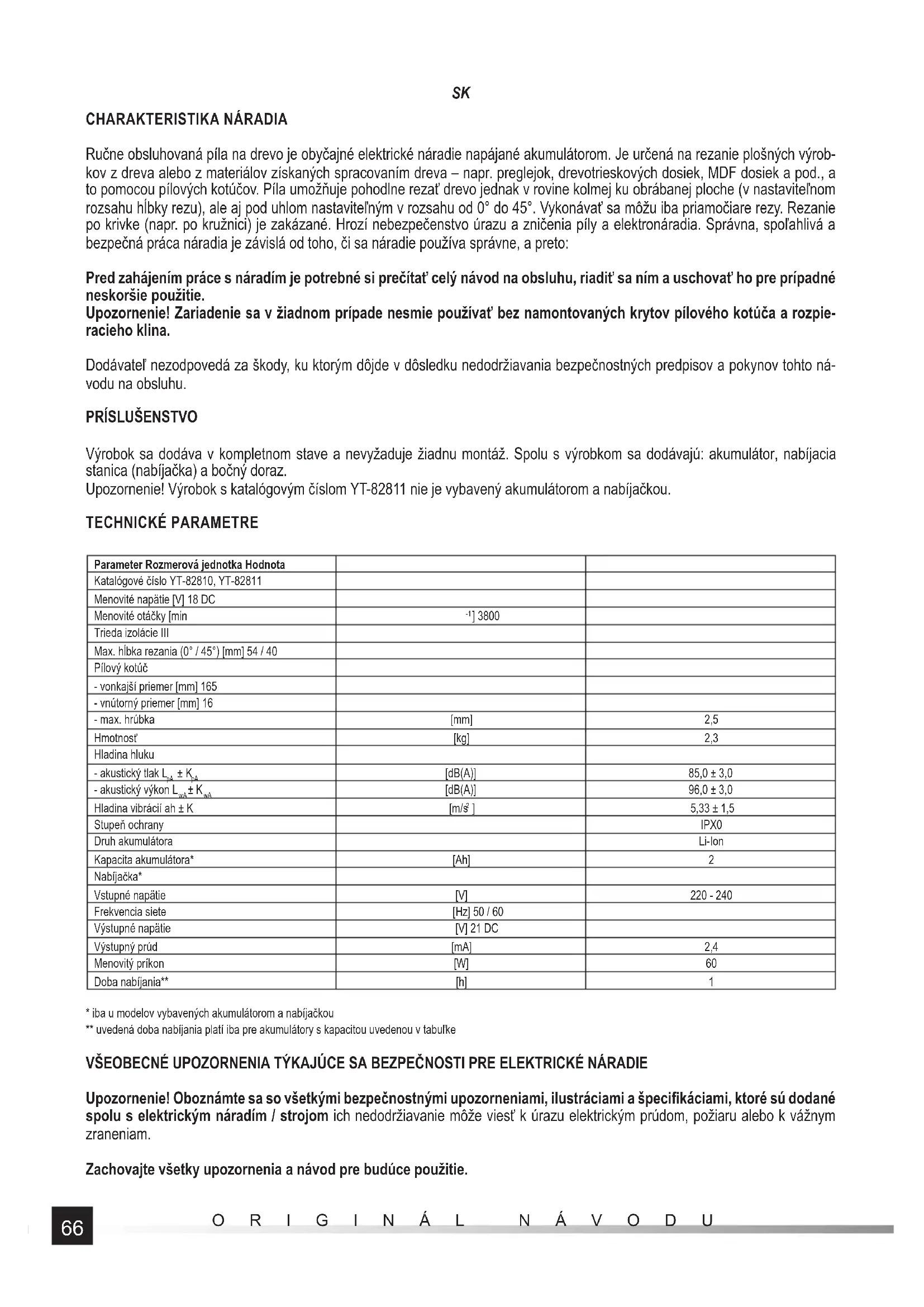

Ručne obsluhovaná píla na drevo je obyčajné elektrické náradie napájané akumulátorom. Je určená na rezanie plošných výrob- kov z dreva alebo z materiálov získaných spracovaním dreva – napr. preglejok, drevotrieskových dosiek, MDF dosiek a pod., a to pomocou pílových kotúčov. Píla umožňuje pohodlne rezať drevo jednak v rovine kolmej ku obrábanej ploche (v nastaviteľnom rozsahu hĺbky rezu), ale aj pod uhlom nastaviteľným v rozsahu od 0° do 45°. Vykonávať sa môžu iba priamočiare rezy. Rezanie po krivke (napr. po kružnici) je zakázané. Hrozí nebezpečenstvo úrazu a zničenia píly a elektronáradia. Správna, spoľahlivá a bezpečná práca náradia je závislá od toho, či sa náradie používa správne, a preto: Pred zahájením práce s náradím je potrebné si prečítať celý návod na obsluhu, riadiť sa ním a uschovať ho pre prípadné neskoršie použitie. Upozornenie! Zariadenie sa v žiadnom prípade nesmie používať bez namontovaných krytov pílového kotúča a rozpie- racieho klina. Dodávateľ nezodpovedá za škody, ku ktorým dôjde v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohto ná- vodu na obsluhu.

• iba u modelov vybavených akumulátorom a nabíjačkou ** uvedená doba nabíjania platí iba pre akumulátory s kapacitou uvedenou v tabuľke VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecifi káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym zraneniam. Zachovajte všetky upozornenia a návod pre budúce použitie.67

Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové. Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom. Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom. Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom. Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuv- ky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom. V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti na- pájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom. Osobná bezpe čnosť Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov. Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov. Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce. Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpeč- nostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy. Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napá- jacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia náhodnému zapnutiu elektrického náradia / stroja. Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj môže byť v rukách nezaškoleného používateľa nebezpečné. Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispô- sobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo68

nezaseknú a dajú sa počas práce jednoduchšie ovládať. Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií. Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož- ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách. Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným fi rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Bezpečnostné predpisy pre píly Nepribližujte sa rukami do blízkosti pracovného priestoru píly a pílového kotúča. Druhou rukou držte náradie za po- mocnú rukoväť alebo za teleso motora. Keď budete držať pílu oboma rukami, nehrozí vám nebezpečenstvo poranenia pílou. Nesiahajte rukou pod spodnú časť obrábaného predmetu. Kryt vás nemôže pred pílovým kotúčom chrániť pod obrábaným predmetom. Hĺbku rezu nastavte tak, aby zodpovedala hrúbke obrábaného predmetu. Odporúča sa, aby kotúč vyčnieval pod rezaný materiál menej, ako je výšku zuba. Rezaný predmet nikdy nedržte v rukách alebo na nohe. Obrábaný predmet upevnite ku stabilnej podložke. Riadne upev- nenie obrábaného predmetu je dôležité, aby nedošlo k úrazu pílovým kotúčom, k zovretiu píly alebo k tomu, aby sa náradie vymklo spod kontroly. Počas práce, pri ktorej by mohla píla zasiahnuť skryté vodiče pod napätím alebo svoj vlastný prívod, držte pílu za izolo- vané plochy určené k tomuto účelu. Kontakt s vodičmi pod napätím môže taktiež spôsobiť , že sa na kovové časti elektronáradia dostane nebezpečné napätie, čo by viedlo k zasiahnutiu obsluhy elektrickým prúdom. Počas rezania po dĺžke vždy používajte doraz pre pozdĺžne rezy alebo veďte náradie pozdĺž rovnej lišty alebo pravítka. Zvýši sa tým presnosť rezania a zníži sa pravdepodobnosť zaseknutia píly. Používajte výhradne píly s takými upínacími otvormi, ktoré majú zodpovedajúce rozmery a predpísaný tvar (napr. hviez- dicový alebo kruhový otvor). Píly, ktoré nezodpovedajú upínacím rozmerom, môžu počas prevádzky „hádzať“, v dôsledku čoho sa náradie môže vymknúť spod kontroly. Na upevňovanie píly nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky. Podložky a skrutky boli špe- ciálne navrhnuté pre konkrétnu pílu, aby bolo zabezpečené optimálne fungovanie a bezpečnosť prevádzky. Príčiny spätného vrhu a ako mu zabrániť Spätný odraz (vrh) je náhla reakcia na zovretie, zastavenie alebo vyosenie pílového kotúča a spôsobuje neovládateľné zdvihnutie a pohyb píly smerom na obsluhu. Ak počas rezania dôjde k zovretiu alebo zastaveniu pílového kotúča, čepeľ sa zablokuje a v dôsledku reakcie motora dôjde k prudkému pohybu píly smerom na obsluhu. Ak dôjde ku skriveniu alebo vyoseniu pílového kotúča, zuby a zadná hrana môžu z rezu vyskočiť a začať sa pohybovať smerom na obsluhu. K spätnému vrhu dochádza v dôsledku nesprávneho používania píly, nesprávnych postupov alebo prevádzkových podmienok a je možné mu zabrániť dodržiavaním príslušných bezpečnostných opatrení uvedených v nasledujúcej časti. Pílu držte pevne oboma rukami, paže musia byť v takej polohe, aby zadržali silu spätného vrhu. Zaujmite takú polohu, aby sa telo nachádzalo na jednej strane píly a mimo roviny rezu. Spätný vrh môže vyvolať prudký pohyb píly smerom dozadu, avšak silu spätného vrhu môže obsluha zvládnuť, pokiaľ budú dodržané príslušné bezpečnostné opatrenia. Ak sa kotúčová píla zasekáva alebo z nejakého dôvodu dochádza k prerušovaniu rezania, je potrebné uvoľniť tlačidlo spínača a držať pílu v materiáli bez pohybu tak dlho, kým sa pílový kotúč úplne nezastaví. Pokiaľ je pílový kotúč v pohy- be a mohol by spôsobiť spätný vrh, nepokúšajte sa vytiahnuť pílu z materiálu ani neťahajte pílu dozadu. Zistite príčinu a urobte opatrenia, aby k zasekávaniu píly nedochádzalo. Ak máte v úmysle v rezaní pokračovať, vsuňte pílový kotúč do reznej škáry obrábaného materiálu, vycentrujte ho a skontrolujte, či zuby píly nie sú v materiáli zovreté. Ak sa pílový kotúč zasekáva aj po opakovanom uvedení do chodu, môže dôjsť k vyskočeniu z obrábaného materiálu a hrozí nebezpečenstvo spätnému vrhu píly. Veľké platne je potrebné podoprieť, aby sa minimalizovalo riziko zovretia pílového kotúča a spätného vrhu náradia. Veľké platne materiálu majú tendenciu sa pod vlastnou váhou prehýbať. Podpery musia byť umiestnené pod platňou v blízkosti rezu po jeho obidvoch stranách a v blízkosti hrán platne. Nepoužívajte tupé alebo poškodené pílové kotúče. Tupé alebo nesprávne rozvedené zuby pílového kotúča vytvárajú úzky rez, ktorý je príčinou nadmerného trenia, zasekávania sa píly a spätných vrhov. Nastavovacie prvky hĺbky rezu a uhla sklonu pílového kotúča je potrebné pred rezaním riadne zaistiť. Ak by sa nastavenie píly počas rezania menilo, mohlo by dôjsť k vzpriečeniu píly a spätnému vrhu. Mimoriadnu pozornosť venujte zhotovovaniu zárezov do stien a priestorov, u ktorých si nie ste istí, čo sa za nimi nachá- dza. Prečnievajúca píla môže prerezať iné predmety a vyvolať spätný vrh.69

Doplňujúce bezpečnostné predpisy pre píly Pred každým použitím skontrolujte ochranný kryt pílového kotúča, či je v zodpovedajúcej polohe. Ak sa ochranný kryt voľne nepohybuje a neuzatvára sa okamžite po vysunutí píly z rezu, je použitie takej píly zakázané. Ochranný kryt nikdy neblokujte ani ho nenechávajte v otvorenej polohe. Ak dôjde k neúmyselnému pádu píly, skontrolujte, či sa ochranný kryt nepoškodil alebo nedeformoval. Po každom nastavení uhla a hĺbky rezu zdvihnite ochranný kryt uchopením za príslušnú páčku a skontrolujte, či je voľne pohyblivý a či sa nedotýka píly alebo inej časti náradia. Kontrolujte funkčnosť vratnej pružiny ochranného krytu. Ak kryt a pružina nefungujú správne, je potrebné ich pred použitím píly opraviť. Ochranný kryt sa môže v dôsledku poškodenia, výskytu lepkavých usadenín alebo nahromadených pilín pohybovať pomaly. Ručné sklopenie ochranného krytu je prípustné výhradne v prípade špeciálnych rezov, ako sú zárezy a kombinované rezy. Ochranný kryt je možné zdvihnúť pomocou páčky a keď sa píla do materiálu zareže, je potrebné ochranný kryt uvolniť. V prípade akýchkoľvek iných rezov je potrebné nechať ochranný kryt pracovať automaticky. Pred odložením píly na pracovný stôl alebo podložku vždy sledujte, či ochranný kryt pílu úplne zakrýva. Nechránený rotujúci pílový kotúč by vyvolal pohyb píly smerom dozadu a pri tom by porezal všetko, čo by mu stálo v ceste. Uvedomte si, že po vypnutí potrebuje píla určitý čas, kým sa pílový kotúč úplne zastaví. Doplňujúce bezpečnostné predpisy pre píly s rozťahovacím klinom Používajte iba zodpovedajúci rozťahovací klin prispôsobený používanej píle. Rozťahovací klin musí byť hrubší než pílový kotúč, avšak tenší než rozvod pílových zubov. Rozťahovací klin nastavte pod ľa pokynov uvedených v tomto návode na použitie. V prípade nesprávneho nastavenia a chybnej polohy vzhľadom k priamke rezu bude rozťahovací klin nefunkčný a nezabráni spätnému vrhu. Rozťahovací klin používajte vždy, s výnimkou rezania zárezov. Po zhotovení zárezu je potrebné rozťahovací klin opätovne namontovať. Počas rezania zárezov spôsobuje rozťahovací klin problémy a môže vyvolať spätný vrh. Aby rozťahovací klin riadne plnil svoju úlohu, musí byť do obrábaného predmetu zasunutý. V prípade krátkych rezov je rozťahovací klin proti spätnému vrhu neúčinný. Ak je rozťahovací klin ohnutý, pílu nepoužívajte. Aj mierne ohnutie môže spomaliť rýchlosť zatvárania ochranného krytu pílového kotúča.

MONTÁŽ PRVKOV PRÍSLUŠENSTVA

UPOZORNENIE! Príslušenstvo je možné na náradie montovať iba pri odpojenom napájacom napätí. Demontujte akumulátor z osadenia elektronáradia! Píla sa dodáva v kompletnom stave. Po otvorení továrenského balenia je nutné skontrolovať, či obsahuje všetky prvky príslu- šenstva. Potom je treba skontrolovať stav spojov a prípadne dotiahnuť skrutku spájajúcu základňu s pevným krytom a dotiahnuť skutky upevňujúce rozpierací klin, ak je súčasťou príslušenstva píly. Pred prvým použitím sa musí namontovať pílový kotúč.

Pred zahájením práce skontrolujte, či skriňa náradia a akumulátor nie sú poškodené. V prípade zistenia poškodení je ďalšia práca zakázaná. Upozornenie! Všetky činnosti súvisiace s montážou a výmenou pílových kotúčov, zoraďovaním a údržbou elektronáradia je po- trebné vykonávať pri vypnutom napätí napájania. Preto pred zahájením týchto činností vytiahnite akumulátor z osadenia elek- tronáradia! POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený! Bezpečnostné predpisy pre nabíjanie akumulátora Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poško- dené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sie- ťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísa-70

ným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu. Skladovanie akumulátora Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vy- drží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do o čí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára- dia s poškodeným akumulátorom je zakázané. Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu. Doprava akumulátorov Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné pod- mienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej fi rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvalifi kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov. Nabíjanie akumulátora Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zá- suvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (II). Nabíjačku pripojte do zásuvky elektrickej siete. Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice. Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí. Pílové kotúče Pre prácu si zvoľte iba taký pílový kotúč, ktorý je určený na rezanie daného druhu materiálu. Čím viac zubov pílový kotúč má, tým bude rez hladší. Píly s niekoľkými desiatkami zubov sú vhodnejšie na rezanie tenších materiálov s hrúbkou menej ako 1 cm a mäkkého dreva. Upozornenie! Náradie nepoužívajte na rezanie iných materiálov, než aké sú uvedené v návode. Je potrebné skontrolovať, či namontovaný pílový kotúč nie je poškodený, prasknutý, či nie sú vylámané zuby a pod. Ak bude zistené poškodenie, je potrebné pílový kotúč vymeniť za nový. Nepoužívajte deformované alebo popraskané kotúče! Nepoužívajte kotúče vyrobené z rýchloreznej ocele! Nepoužívajte brúsne kotúče! Nepoužívajte kotúče, ktoré nezodpovedajú technickým parametrom uvedeným v tomto návode! Nepoužívajte pílové kotúče, ktoré sú hrubšie než hrúbka rozpieracieho klina! Nepoužívajte kotúče, ktorých prípustné maximálne otáčky sú menšie než otáčky píly.71

Montáž a výmena pílového kotúča (II) Upozornenie! Počas výmeny alebo montáže pílového kotúča sa nesmú demontovať kryty píly! Tlačidlom zaaretujte pílový kotúč, aby sa nemohol otáčať, a odskrutkujte skrutku, ktorá pílový kotúč upevňuje. Demontujte upínací krúžok a pílový kotúč z vretena píly. Vreteno, upínacie krúžky a vnútro krytov očistite od prachu a zvyškov spracovávaného materiálu. Na vreteno nasaďte vnútorný upínací krúžok a následne pílový kotúč. Potom nasaďte vonkajší upínací krúžok. Pílový kotúč zaaretujte proti otáčaniu a dotiahnite upevňovaciu skrutku pílového kotúča. Nastavovanie hĺbky rezu (III) V prípade potreby je možné na náradí nastaviť hĺbku rezania, a to zmenou polohy základne s použitím stupnice umiestnenej zozadu náradia. K tomuto účelu je potrebné povoliť zaisťovaciu skrutku umiestnenú na základni pri stupnici, nastaviť požadovanú hĺbku rezu a nastavenú hodnotu zaistiť dotiahnutím zaisťovacej skrutky. Nastavovanie uhla rezu (IV) Náradie umožňuje rezať plošné materiály pod uhlom v rozsahu od 0° do 45°. K tomuto účelu je treba nastaviť požadovaný uhol natočením základne podľa stupnice umiestnenej spredu náradia a dôkladne dotiahnuť zaisťovaciu skrutku. Montáž bočného dorazu (V) Bočný doraz so stupnicou uľahčuje priamočiare rezanie plošných materiálov. Bo čný doraz je treba pripevniť k základni, nastaviť požadovanú šírku rezania a doraz zaistiť skrutkou. Doplňujúce poznámky Neodstraňujte rukami odrezky, triesky a podobné kusy obrábaného materiálu z blízkosti rotujúceho pílového kotúča. Pílu nepoužívajte vonku za dažďa alebo atmosférických zrážok iného druhu. Nikdy neveďte pílu iba rukami. Vždy používajte pomocné prípravky, ktoré umožňujú spoľahlivé vedenie píly, ako napríklad vodiacu lištu. Po kontrole pílového kotúča a jeho spoľahlivom upevnení a po nastavení hĺbky, uhla a šírky rezu je navyše potrebné: skontrolovať, či sa pohyblivé kryty pohybujú bez voľne bez zasekávania, nezaisťovať pohyblivý kryt v otvorenej polohe, preveriť, či všetky otočné mechanizmy systému krytov fungujú bezchybne. U kotúčových píl vybavených rozpieracím klinom skontrolujte, či je nastavený tak, aby: - vzdialenosť medzi rozpieracím klinom a okrajom pílového kotúča so zubami nebola väčšia než 5 mm, - okraj pílového kotúča so zubami neprečnieval viac než 5 mm za spodnú hranu rozpieracieho klina, - sa nachádzal v línii rotujúceho pílového kotúča, - nebol hrubší než hrúbka pílového kotúča. Rozpierací klin je treba používať vždy (u píl továrensky vybavených rozpieracím klinom). Demontáž rozpieracieho klina je zakázaná, nakoľko chráni pílový kotúč a náradie pred poškodením. Nasaďte si prostriedky na ochranu očí, chrániče sluchu a pracovné rukavice. Používajte masky proti prachu. Upozornenie! Pri práci s ručnými pílami je vždy potrebné používať prostriedky na ochranu sluchu. Obrábaný predmet spoľahlivo upevnite (napr. pomocou stolárskych zvierok, zveráka a pod.). V prípade rezania plošných materiálov vyrobených z tvrdého dreva (dub, buk, hrab) sa odporúča pripojiť k vývodu na odsávanie prachu náradia externé odsávacie zariadenie zabezpečujúce odsávanie prachu vznikajúceho pri obrábaní.

Pripojenie píly ku elektrickej sieti sa môže uskutočniť až po vykonaní všetkých činností uvedených v kapitole „Príprava k práci“. Zaujmite bezpečný a stabilný postoj. Uchopte pílu obomi rukami za rukoväť a pomocnú rukoväť (VI). Pílu zapnite stlačením tlačidla aretácie vypínača a následným stlačením elektrického vypínača (VI). Tlačidlo aretácie sa nemusí počas práce sústavne držať. Po zapnutí píly ju niekoľko sekúnd držte voľne a sluchom skontrolujte rovnomernosť jej chodu. V prípade akýchkoľvek podo- zrivých zvukov, praskania a pod. je potrebné prácu okamžite prerušiť a zopakovať činnosti uvedené v kap. „Príprava k práci“. Základňu píly priložte ku povrchu rezaného predmetu takým spôsobom, aby sa pílový kotúč tohto predmetu nedotýkal (VII). Upozornenie! Je zakázané manipulovať s pohyblivým krytom pílového kotúča. Pri všetkých činnostiach spojených s rezaním je potrebné držať pílu obomi rukami. Pílu veďte pozdĺž čiary rezu tak, aby sa základňa píly celou svojou plochou dotýkala povrchu obrábaného predmetu. Po stlačení vypínača je treba počkať, kým pílový kotúč nedosiahne menovité otáčky, a až potom začať rezať. Je zakázané priložiť pílu ku materiálu a až potom ju zapnú ť. Mohlo by dôjsť ku zovretiu píly, jej poškodeniu alebo poškodeniu materiálu. V neposled-72

nom rade by mohlo dôjsť k úrazu. Pri obnovení prerušeného rezania je treba počkať, kým pílový kotúč v polohe mimo rez nedosiahne menovité otáčky, a až potom ho zaviesť do rezu. Počas rezania sa musí pílový kotúč posúvať plynulým pohybom. Je treba sa vyhýbať vyvíjaniu neprimeraného tlaku. Tlak, akým je treba pôsobiť na reznú hlavu, nesmie byť väčší než tlak, ktorý je na rezanie daného materiálu primeraný. Je zakázané pílovým kotúčom do rezaného materiálu narážať. Ak dôjde k zovretiu píly v obrábanom materiáli, je potrebné pílu okamžite vypnúť uvoľnením aretačného tlačidla a elektrického vypínača a až potom pílu vytiahnuť z rezu. Počas rezania je treba venovať mimoriadnu pozornosť riziku vyšmyknutia alebo spät- ného vrhu píly a v súvislosti s tým nebezpečenstvu nehody. Počas práce sa nesmie na obrábaný materiál vyvíjať príliš veľký tlak a ani vykonávať prudké pohyb, aby nedošlo ku poškodeniu pílového kotúča a píly. Počas práce využívajte pravidelné prestávky. Zabráňte preťažovaniu náradia – teplota vonkajších plôch nesmie nikdy prekročiť 60 °C. Po ukončení práce pílu vypnite, odpojte napájanie a vykonajte ošetrenie, prehliadku a prípadne i údržbu náradia. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jed- ného náradia s druhým. Deklarovaná celková hodnota vibrácií sa môže použiť pre východiskové posúdenie expozície. Upozornenie! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Upozornenie! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chráni ť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými pracovnými cyklami, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, ako aj s časom aktivácie).

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skon- trolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.73
