NAUDOJIMO INSTRUKCIJA YT82811 Yato

10. dulkių siurbimo anga

13. akumuliatoriaus įkroviklis

14. akumuliatoriaus spragtukas

15. akumuliatoriaus įkrovimo indikatorius

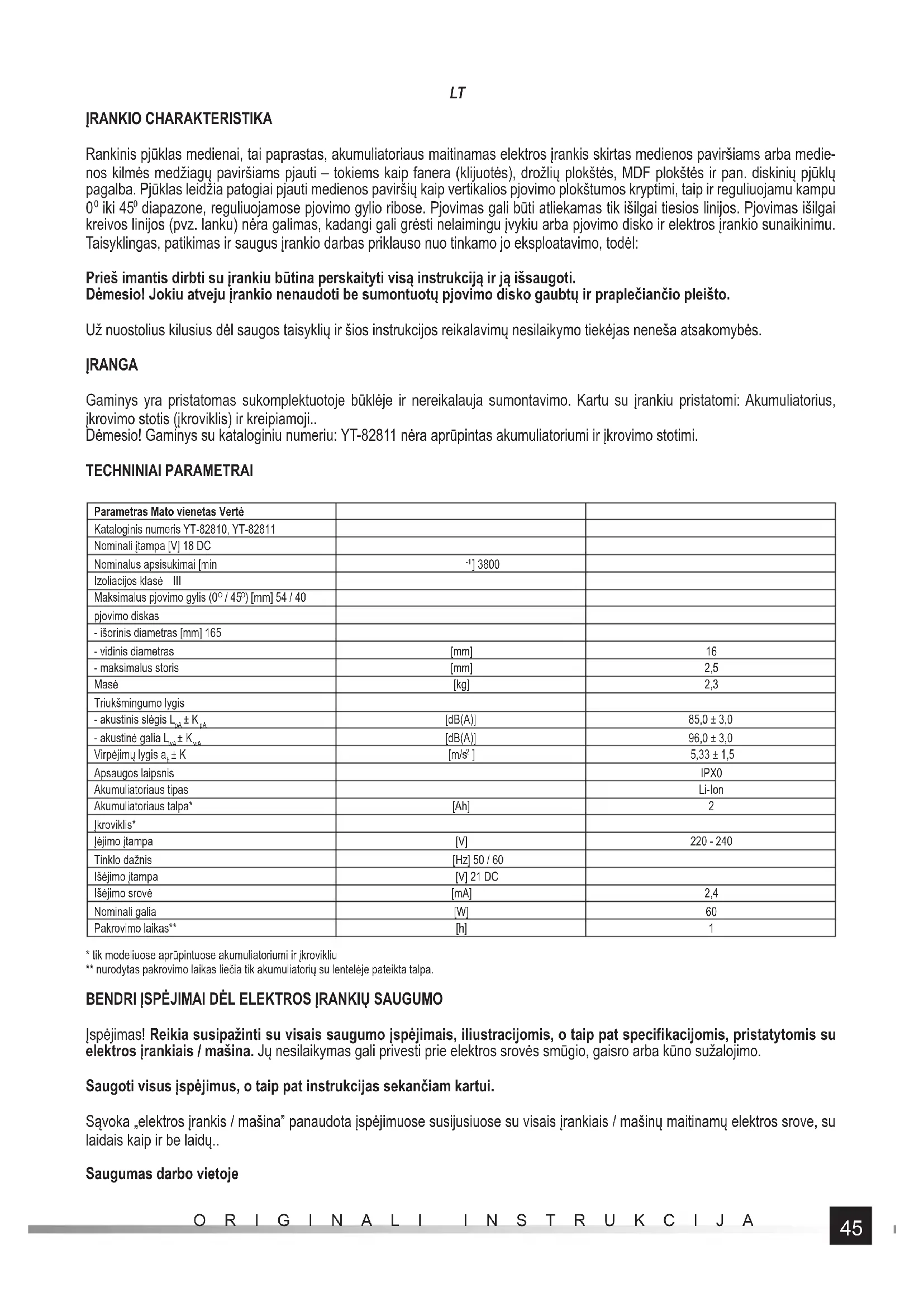

ĮRANKIO CHARAKTERISTIKA Rankinis pjūklas medienai, tai paprastas, akumuliatoriaus maitinamas elektros įrankis skirtas medienos paviršiams arba medie- nos kilmės medžiagų paviršiams pjauti – tokiems kaip fanera (klijuotės), drožlių plokštės, MDF plokštės ir pan. diskinių pjūklų pagalba. Pjūklas leidžia patogiai pjauti medienos paviršių kaip vertikalios pjovimo plokštumos kryptimi, taip ir reguliuojamu kampu

diapazone, reguliuojamose pjovimo gylio ribose. Pjovimas gali būti atliekamas tik išilgai tiesios linijos. Pjovimas išilgai kreivos linijos (pvz. lanku) nėra galimas, kadangi gali grėsti nelaimingu įvykiu arba pjovimo disko ir elektros įrankio sunaikinimu. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo tinkamo jo eksploatavimo, todėl: Prieš imantis dirbti su įrankiu būtina perskaityti visą instrukciją ir ją išsaugoti. Dėmesio! Jokiu atveju įrankio nenaudoti be sumontuotų pjovimo disko gaubtų ir praplečiančio pleišto. Už nuostolius kilusius dėl saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės. ĮRANGA Gaminys yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo. Kartu su įrankiu pristatomi: Akumuliatorius, įkrovimo stotis (įkroviklis) ir kreipiamoji.. Dėmesio! Gaminys su kataloginiu numeriu: YT-82811 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi. TECHNINIAI PARAMETRAI Parametras Mato vienetas Vertė Kataloginis numeris YT-82810, YT-82811 Nominali įtampa [V] 18 DC Nominalus apsisukimai [min

] 3800 Izoliacijos klasė III Maksimalus pjovimo gylis (0

[dB(A)] 96,0 ± 3,0 Virpėjimų lygis a

] 5,33 ± 1,5 Apsaugos laipsnis IPX0 Akumuliatoriaus tipas Li-Ion Akumuliatoriaus talpa* [Ah] 2 Įkroviklis* Įėjimo įtampa [V] 220 - 240 Tinklo dažnis [Hz] 50 / 60 Išėjimo įtampa [V] 21 DC Išėjimo srovė [mA] 2,4 Nominali galia [W] 60 Pakrovimo laikas** [h] 1

• tik modeliuose aprūpintuose akumuliatoriumi ir įkrovikliu ** nurodytas pakrovimo laikas liečia tik akumuliatorių su lentelėje pateikta talpa. BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specifi kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo. Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui. Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų.. Saugumas darbo vietoje46 ORIGINALI INSTRUKCIJA

Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo. Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodifi kuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką. Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drė gmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką. Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką. Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką. Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenau- dokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką. Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš pri- jungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio / mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju.. Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių igno- ravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką. Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka- mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui. Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio / mašinos įjungimo. Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / ma- šiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų nepraėjusiems naudotojams. Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Suge- dimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio / mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu. Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsi- žvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos47 ORIGINALI INSTRUKCIJA

situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo pavir- šiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu. Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Saugaus pjūklų vartojimo instrukcijos Laikyti rankas atokiai nuo pjūklo pjovimo zonos. Laikyti antą ranką ant pagalbinės rankenos arba ant variklio korpuso. Jei laikome pjūklą abiem rankom, tuo pačiu rankos nėra statomos į sužeidimo pavojų. Nesiekti ranka po apdirbamo ruošinio apačią. Apsauginis gaubtas negali Tavęs apsaugoti nuo pjūklo po apdirbamuoju ruošiniu. Pjovimo gylį nustatyk atsižvelgdamas į apdirbamojo ruošinio storį. Rekomenduojama, kad pjovimo diskas išsikištų iš pjau- namojo ruošinio mažiau negu disko dantis turi aukščio. Niekada nelaikyti pjaunamo ruošinio rankose arba atrėmus ant kojos. Apdirbamąjį ruošinį pritvirtinti prie stabilaus pa- grindo. Patikimas ruošinio pritvirtinimas yra svarbus siekiant išvengti pjūklo darbinės dalies kontakto su kūnu, pjūklo įstrigimo ruošinyje arba pjovimo kontrolės praradimo. Darbo metu pjūklą laikyti už tam tikslui skirtus izoliuotus paviršius, turint omenyje tai, kad pjovimo metu gali kilti susi- lietimo pavojus su turinčiais įtampą laidais arba su pjūklo maitinimo laidu. Susilietimo su „įtampą turinčiais laidais“ atveju, metalinės pjūklo dalys taip pat gali „įgauti įtampą“, tuo būdu sukeldamos operatoriaus atžvilgiu elektros smūgio pavojų. Pjaunant ruošinį išilgai visada vartoti išilginio pjovimo arba pakraščio pjovimo kreipiamąsias. Tai pagerina pjūvio tikslumą ir suma- žina pjūklo įstrigimo pavojų. Visada vartok pjūklus turinčius taisyklingų matmenų ir formų (pvz. rombo arba apvalaus pavidalo) įtaisomąsias angas. Pjūklai, kurie nesiderina su tvirtinamuoju laikikliu gali dirbti ekscentriškai, tuo sukeldami darbo kontrolės praradimą. Niekada pjūklo pritvirtinimui nevartoti pažeistų arba netinkamų poveržlių ir varžtų. Poveržlės ir varžtai skirti pjūklui pritvirtinti yra specialiai tam tikslui suprojektuoti siekiant užtikrinti optimalų funkcionavimą ir vartojimo saugumą. Atatrankos priežastys ir būdai jai išvengti Atatranka, tai staigi reakcija pjūklo įstrigimo, sustabdymo arba jo disko ašies nesutapimo atveju, kuri pasireiškia nekontroliuojamu pjūklo šoktelėjimu operatoriaus link. Jeigu diskinis pjūklas lieka suspaustas arba sustabdytas pjovimo metu, ašmuo įstringa, o variklio reakcija sukelia staigų pjūklo judesį operatoriaus kryptimi. Jeigu pjūklo diskas bus deformuotas arba nebus ašies sutapimo, dantys arba užpakalinė disko briauna gali išsprūsti iš įpjovos ir atšokti operatoriaus link. Atbulinė atatranka, tai netinkamo pjūklo vartojimo arba netaisyklingų procedūrų, arba klaidingų eksploatavimo sąlygų rezultatas ir galima jos išvengti taikant žemiau nurodytas saugos priemones. Laikyk pjūklą abiem rankom stipriai, su pečiais pasiruošusiais pasipriešinti užpakalinės atatrankos jėgai. Priimti tokią kūno poziciją, kad jis būtų iš vienos pjūklo pusės, bet ne pjovimo linijoje. Atbulinė atatranka gali sukelti staigų pjūklo judėsį užpakaline kryptim, tačiau atbulinės atatrankos jėgą operatorius gali kontroliuoti jeigu atitinkamai tam pasiruošė. Kai diskinis pjūklas įstringa arba kai dėl kokios nors priežasties diskas nustoja pjauti, reikia atleisti mygtuką ir laikyti pjūklą nejudamai ruošinyje, kol pjūklo diskas visiškai nustos suktis. Niekada nemėginti ištraukti pjūklo iš ruošinio nei netraukti pjūklo atbuline kryptim kol pjūklo diskas sukasi arba gali sukelti atbulinę atatranką. Ištirti ir atlikti koregavimo veiksmus siekiant pašalinti pjūklo įstrigimo priežastis. Pakartotinai pjūklą paleidžiant, kai pjūklas yra apdirbamame ruošinyje, reikia pjovimo diską centruoti pjūvio plyšyje ir patikrinti ar pjūklo dantys neužsikabino už kliūties medžiagoje. Jeigu pakartotinai paleidžiant pjūklą diskas aptinka kliūtį, pjūklas gali atsimušdamas sukelti atbulinę atatranką apdirbamojo ruošinio atžvilgiu. Siekiant minimalizuoti disko užspaudimą ir jo atbulinę atatranką pjaunant dideles plokštes, būtina jas prilaikyti. Didelės plokštės savo nuosavo svorio veikiamos turi tendenciją išsilenkti. Atramos turi būti pakištos po plokšte iš abiejų pusių, prie pjovimo linijos ir prie plokštės krašto. Nevartoti atbukusių arba pažeistų pjūklo diskų. Neaštrūs arba netinkamai nustatyti disko dantys, tai siaurėjančio pjūvio ir augančios trinties priežastis, ko pasekmėje įvyksta disko įstrigimas ir atbulinė atatranka. Prieš atliekant pjovimą patikimai nustatyti pjovimo gylio ir diskinio pjūklo nukreipimo kampo fi ksatorius. Jeigu pjūklo nustatymai pjovimo metu dėl fi ksatorių pasilaisvinimo kinta, gali tai sukelti disko įstrigimą bei atbulinę atatranką. Ypatingas atidumas reikalaujamas atliekant „giluminį pjovimą“ iki esamų sienelių arba kitų tuščių ertmių. Išsikišantis diskas gali užkabinti pašalinius elementus sukeldamas tuo atbulinį atmušimą. Papildomos saugaus pjūklų vartojimo instrukcijos Prieš kiekvieną pavartojimą patikrinti apatinį gaubtą, ar yra taisyklingai uždėtas. Pjūklo nevartoti, jeigu apatinis gaubtas nejuda laisvai ir jeigu tuojau pat neužsidaro. Niekada neblokuoti nei nepalikti apatinio gaubto atviroje būklėje. Atsitiktinai pjūklui nukritus, apatinis gaubtas gali būti sulenktas. Tokiu atveju patikrinimo tikslu kelti apatinį gaubtą laikiklio pagalba ir įsitikinti48 ORIGINALI INSTRUKCIJA

ar jis laisvai juda ir ar neliečia disko arba kitos pjūklo dalies kiekviename kampo ir pjovimo gylio nustatyme. Tikrinti apatinio gaubto spyruoklės veikimą. Jeigu gaubtas ir spyruoklė neveikia tinkamu būdu, jie turi būti pataisyti prieš pjūklą vartojant. Apatinis gaubtas gali lėtai judėti kaip dėl dalių pažeidimo, taip ir dėl klampių nuosėdų bei susikaupusių pjūvenų. Yra leistinas apatinio gaubto atitraukimas ranka tik atliekant specialius pjovimus, tokius kaip „giluminis pjovimas“ ir „komplikuotas pjovimas“. Apatinį gaubtą kelti atitraukiamojo laikiklio pagalba, o kai tik pjovimo diskas įsigilins į ruošinį, apatinį gaubtą reikia tuojau pat atleisti. Visų kitų pjovimų atveju rekomenduojama, kad apatinis gaubtas veiktų automatiniu būdu. Visada atkreipti dėmesį, kad apatinis gaubtas uždengtų pjovimo diską prieš statant pjūklą ant darbastalio arba ant grin- dų. Neuždengtas pjūklo kraštas pjūklą atidėjus su dar besisukančiu disku gali sukelti pjū klo atbulinį poslinkį ir aptikto daikto pažeidimą. Svarbu neužmiršti apie laiką reikalingą diskui sustoti po pjūklo išjungimo. Papildomos saugaus pjūklų vartojimo instrukcijos skėčiamųjų pleištų taikymo atveju Vartoti atitinkamą pleištą pritaikytą prie duotojo pjūklo. Skėčiamasis pleištas turi būti storesnis negu disko storis, bet plones- nis negu pjūklo dantų išdėstymas. Pleištą sureguliuoti sutinkamai su aprašymu patektu šioje aptarnavimo instrukcijoje. Neteisingas nustatymas, bloga pozici- ja, nesilaikymas linijos gali sukelti skėčiamojo pleišto nesekmingumą siekiant užkirsti kelią atbulinei atatrankai. Skėčiamąjį pleištą vartoti visada išskyrus atvejus kada yra atliekami giluminiai pjovimai. Po giluminių pjovimų skėčiamasis pleištas turi būti vėl sumontuotas. Giluminio pjovimo atveju skėčiamasis pleištas trukdo ir gali sukelti atbulinę atatranką. Kad skėčiamasis pleištas tinkamai veiktų, turi jis būti įleistas į apdirbamąjį ruošinį. Trumpų pjovimų atveju skėčiamasis pleištas yra nesekmingas siekiant užkirsti kelią atbulinėms atarankoms. Nevartoti pjūklo jeigu skėčiamasis pleištas yra išlenktas. Net silpnas išlenkimas gali sumažinti gaubto užsidarymo greitį.

ĮRANGOS ELEMENTŲ MONTAVIMAS

DĖMESIO! Įrangos montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Akumuliatorių išmontuoti iš elektros įrankio lizdo! Pjūklas yra pristatomas sukomplektuotoje būklėje. Atidarius gamyklinę pakuotę būtina patikrinti, ar visi įrangos elementai joje yra. Po to patikrinti sujungimų būklę ir jeigu reikia, stipriau prisukti pagrindą su nejudamu gaubtu jungiantį varžtą bei prisukti praplečiantį pleištą tvirtinančius varžtus, jeigu šis pleištas yra pristatomas su pjūklu. Prieš pirmą panaudojimą reikia sumontuoti pjovimo diską.

Prieš pradedant darbą reikia patikrinti ar įrankio korpusas bei akumuliatorius nėra pažeisti. Sužalojimų pastebėjimo atveju, toles- nis darbas yra draudžiamas. Dėmesio! Visi veiksmai susiję su pjovimo disko montavimu ir keitimu, reguliavimu ir konservavimu turi būti atliekami esant išjungtai pjūklą maitinančiai įtampai, todėl, prieš pradedant tokius darbus: Akumuliatorių išmontuoti iš elektros įrankio lizdo! DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio! Akumuliatoriaus krovimo saugos instrukcija Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau apra- šyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumulia- toriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.49 ORIGINALI INSTRUKCIJA

Akumuliatoriaus sandėliavimas. Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio aku- muliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kon- takto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį su pažeistu akumuliatoriumi. Visiško akumuliatoriaus susidė vėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu. Akumuliatorių transportavimas Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriu- mi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavi- mą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio fi rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transporta- vimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvalifi kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad trans- porto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių. Akumuliatoriaus krovimas Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pa- krautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties. Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės. Diskiniai pjūklai Parinkti diskinį pjūklą tinkamą ketinamos pjauti medžiagos apdirbimui. Juo daugiau dantų pjovimo diskas turi, tuo lygesni bus įpjovos kraštai. Pjūklų diskai turintys keliasdešimt dantų geriau tinka pjauti minkštą medieną ir plonesnes medžiagas, kurių storis yra mažesnis negu 1 cm. Dėmesio! Nepjauti medžiagų kitokių negu neišvardintos instrukcijoje. Reikia patikrinti, ar sumontuotas pjovimo diskas nėra pažeistas, įtrūkęs, ar pjovimo dantys nėra išlaužyti ir pan. Pastebėjus pažei- dimus, pažeistą pjovimo diską reikia pakeisti nauju. Nenaudoti deformuotų arba įtrūkusių diskų! Nenaudoti iš greitapjovio plieno pagamintų pjovimo diskų! Nenaudoti šlifavimo diskų! Nenaudoti diskų neatitinkančių šioje instrukcijoje pateiktų techninių duomenų! Nenaudoti pjovimo diskų, kurių korpusas yra storesnis negu paplatinančio pleišto storis! Nenaudoti pjovimo diskų, kurių leistinas maksimalus apsisukimų greitis yra mažesnis negu pjūklo apsisukimų greitis. Pjovimo disko montavimas ir keitimas (II) Dėmesio! Disko keitimo arba montavimo metu negalima demontuoti pjūklo gaubtų! Prispaudimu užblokuoti disko apsisukimo galimybę ir atsukti diską tvirtinantį varžtą. Nuimti tvirtinimo movą ir pjovimo diską nuo pjūklo veleno. Nuvalyti veleną, tvirtinimo movas ir gaubtų vidų nuo dulkių ir likusiųjų po darbo pjuvenų bei atlaužų. Uždėti vidinę tvirtinimo movą, o po to uždėti ant veleno naują pjovimo diską. Užmauti ant veleno išorinę tvirtinimo movą, o po to, blokuojant disko apsisukimų galimybę, prisukti diską įtvirtinantį varžtą.50 ORIGINALI INSTRUKCIJA

Pjovimo gylio reguliavimas (III) Jeigu reikia, įrankis duoda galimybę reguliuoti pjovimo gylį, o tam palengvinti yra skirta skalę turinti kreipiamoji (galinėje įrankio dalyje). Ja pasinaudoti, reikia atsukti kreipiamąją su skale blokuojantį varžtą, nustatyti pageidaujamą pjovimo gylį ir vėl prisukti blokavimo varžtą. Pjovimo kampo reguliavimas (IV) Įrankis duoda galimybę pjauti plokštes kampų diapazone nuo 0 iki 45

. Tuo tikslu pageidaujamą kampą reikia nustatyti įrankio priekinėje dalyje esančios skalės pagalba ir po to stipriai prisukti kampo blokavimo varžtą. Kreipiamosios montavimas (V) Kreipiamoji su skale palengvina paviršiaus pjovimą išilgai tiesios linijos. Kreipiamąją reikia pritvirtinti prie pagrindo, nustatyti pa- geidaujamą pjovimo plotį ir užblokuoti varžtu. Papildomos pastabos Laisvų atlaužų, šukių ir panašių apdirbamos medžiagos skeveldrų nešalinti rankomis iš besisukančio pjovimo disko artumos. Pjūklo nenaudoti išorėje lietaus metu arba kitų atmosferinių kritulių atveju. Dirbant su pjūklu nesinaudoti vien tik rankomis. Visada pasitelkti pagalbinius prietaisus, kurie leidžia patikimiau operuoti pjūklu, pavyzdžiui pasinaudoti kreipiamąja. Patikrinus diskinį pjūklą ir įsitikinus, kad diskas yra patikimai įtvirtintas, nustačius pjovimo gylį, pjovimo kampą ir pjovimo plotį, reikia be to: įsitikinti, kad judamieji gaubtai dirba laisvai, nesiblokuoja. Atviroje pozicijoje judamo gaubto neblokuoti. Įsitikinti, kad visi gaubtų sistemos sukamieji mechanizmai dirba taisyklingai. Pjovimo diskų turinčių paplatinantį pleištą atveju įsitikinti, kad paplatinantis pleištas yra nustatytas taip, kad: - atstumas tarp paplatinanč io pleišto ir dantyta disko briauna yra nedidesnis kaip 5 mm, - dantyta disko briauna neišsikiša už paplatinančio pleišto krašto daugiau kaip 5 mm atstumu, - pleištas yra besisukančio disko linijoje, - jis nėra platesnis negu pjovimo disko plotis. Paplatinantį pleištą reikia visada naudoti! (gamyklos aprūpintų pleištais pjovimo diskų atveju). Paplatinančio pleišto negalima demontuoti, jis apsaugo pjovimo diską ir patį įrankį nuo pažeidimo. Užsidėti akių apsaugą, klausos apsaugos ausines ir darbines pirštines. Nešioti nuo dulkių apsaugančias kaukes. Dėmesio! Dirbant su rankiniais pjūklais visada naudoti ausines klausai apsaugoti. Apdirbamąjį ruošinį įtvirtinti darbastalyje (spaustuvų, staliaus veržtuvų ir kitų panašių priemonių pagalba). Pjaunant paviršius pagamintus iš kietos medienos (ąžuolas, bukas, skroblas) rekomenduojama prijungti apdirbimo metu kylančių dulkių surinkimo išorinį įrenginį prie dulkių siurbimo angos. ĮRANKIO VARTOJIMAS Įrankio prijungimas prie elektros tinklo yra leistinas tik atlikus visus „Paruošimas darbui“ skyriuje minėtus veiksmus. Užimkite patikimą ir stabilią poziciją. Sugriebkite diskinį pjūklą abiem rankomis: už priekinę ir už papildomą rankeną (VI). Įjungti diskinį pjūklą nuspaudžiant jungiklio blokuotės mygtuką, o po to nuspaudus elektros jungiklį (VI). Darbo metu blokuotės mygtuko nuspaustoje pozicijoje prilaikyti nėra būtina. Įjungus pjūklą laikyti ji per keletą sekundžių laisvai, įsiklausant ar dirba tolygiai. Išgirdus kokius nors įtartinus garsus, traškėjimus ir pan. reikia tuojau pat nutraukti darbą ir pakartotinai atlikti veiksmus aprašytus skyriuje „Paruošimas darbui“. Pridėti pjūklo pagrindą prie apdirbamo ruošinio paviršiaus tokiu būdu, kad pjūklo diskas ruošinio neliestų (VII). Dėmesio! Judamu diskinio pjūklo gaubtu manipuliuoti negalima. Visus su pjovimu susijusius veiksmus reikia daryti laikant pjūklą abiem rankomis. Stumti pjūklą išilgai pjovimo linijos tokiu būdu, kad pjūklo pagrindas liestųsi su apdirbamo ruošinio paviršiumi. Nuspaudus jungiklį reikia leisti, kad pjovimo diskas pasiektų nominalius apsisukimus ir tik tada pradėti pjovimą. Draudžiama paleisti pjūklą anksčiau pjovimo diską atrėmus į ruošinio paviršių. Tai gali sukelti pjūklo užsiblokavimą, pjūklo pažeidimą arba ruošinio pažeidimą. Be to gali tai sukelti kūno pažeidimus. Norint tęsti pradėtą ir nutrauktą pjovimą, reikia leisti pjūklui pasiekti nominalius apsisukimus ir po to įvesti diską į pjovimo spragą. Pjovimo metu stumti diskinį pjūklą tolygiai, pernelyg stipriai jo nespaudžiant. Spaudimas koks turi būti taikomas stumiant pjovimo galvą neturi būti didesnis negu pakankamas pjovimui atlikti. Reikia vengti pjūklo smūgių į ruošinį. Jeigu pjovimo metu pjūklas užsiblokuos apdirbamoje medžiagoje, reikia tuojau pat pjūklą išjungti atleidžiant jungiklio blokuotės mygtuką ir elektros jungiklį ir tik tada pjūklą ištraukti iš spragos. Atliekant pjovimą reikia atkreipti ypatingą dėmesį į pjūklo paslydi-51 ORIGINALI INSTRUKCIJA

mo arba jo atmušimo riziką, taigi būtina turėti omenyje galimo įvykio pavojų. Darbo metu netaikyti pernelyg didelio pjūklo spau- dimo apdirbamo ruošinio atžvilgiu bei nedaryti staigių judesių, kad to pasekmėje nepažeisti nei pjovimo disko nei pjūklo. Darbo eigoje reguliariai daryti pertraukas. Neprileisti prie įrankio perkrovimo, pjūklo korpuso išorinių paviršių temperatūra niekada negali viršyti 60

Užbaigus darbą pjūklą išjungti, maitinimą atjungti ir atlikti įrankio apžiūrą bei konservavimą. Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota preliminariam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.52
