MANUALE UTENTE YT82811 Yato

3. interruttore elettrico

4. bloccaggio dell’interruttore

5. protezione fi ssa della sega a disco

6. protezione fi ssa della sega a disco

11. chiave per montare la sega

13. caricatrice della batteria

14. bloccaggio della batteria

15. Indicatore di caricamento della batteria

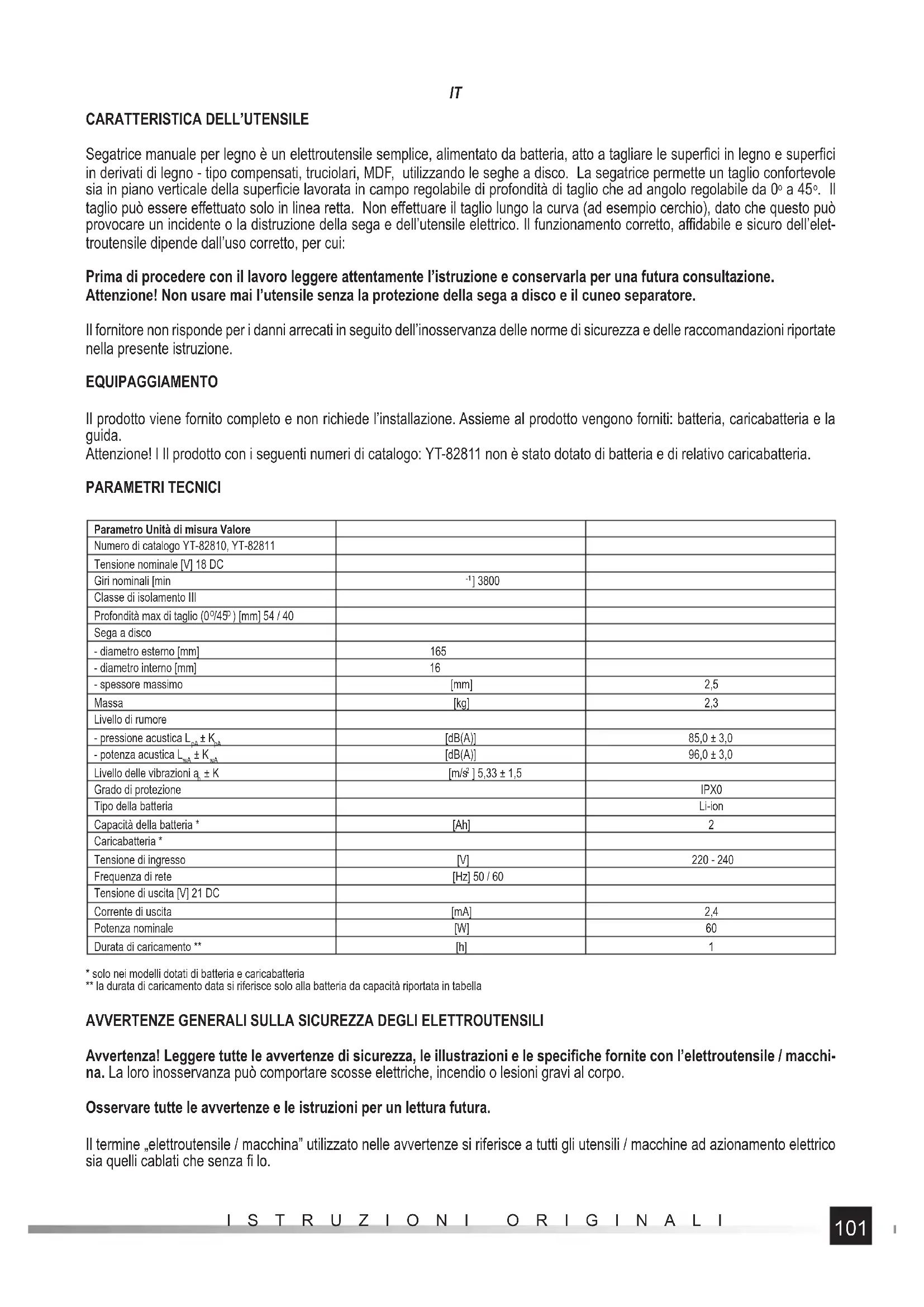

Segatrice manuale per legno è un elettroutensile semplice, alimentato da batteria, atto a tagliare le superfi ci in legno e superfi ci in derivati di legno - tipo compensati, truciolari, MDF, utilizzando le seghe a disco. La segatrice permette un taglio confortevole sia in piano verticale della superfi cie lavorata in campo regolabile di profondità di taglio che ad angolo regolabile da 0

. Il taglio può essere eff ettuato solo in linea retta. Non eff ettuare il taglio lungo la curva (ad esempio cerchio), dato che questo può provocare un incidente o la distruzione della sega e dell’utensile elettrico. Il funzionamento corretto, affi dabile e sicuro dell’elet- troutensile dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Attenzione! Non usare mai l’utensile senza la protezione della sega a disco e il cuneo separatore. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Il prodotto viene fornito completo e non richiede l’installazione. Assieme al prodotto vengono forniti: batteria, caricabatteria e la guida. Attenzione! l Il prodotto con i seguenti numeri di catalogo: YT-82811 non è stato dotato di batteria e di relativo caricabatteria. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-82810, YT-82811 Tensione nominale [V] 18 DC Giri nominali [min

] 3800 Classe di isolamento III Profondità max di taglio (0

) [mm] 54 / 40 Sega a disco - diametro esterno [mm] 165 - diametro interno [mm] 16 - spessore massimo [mm] 2,5 Massa [kg] 2,3 Livello di rumore - pressione acustica L

] 5,33 ± 1,5 Grado di protezione IPX0 Tipo della batteria Li-ion Capacità della batteria * [Ah] 2 Caricabatteria * Tensione di ingresso [V] 220 - 240 Frequenza di rete [Hz] 50 / 60 Tensione di uscita [V] 21 DC Corrente di uscita [mA] 2,4 Potenza nominale [W] 60 Durata di caricamento ** [h] 1

• solo nei modelli dotati di batteria e caricabatteria ** la durata di caricamento data si riferisce solo alla batteria da capacità riportata in tabella

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifi che fornite con l’elettroutensile / macchi- na. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo. Osservare tutte le avvertenze e le istruzioni per un lettura futura. Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza fi lo.102 ISTRUZIONI ORIGINALI

Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti. Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infi ammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infi ammare polvere o vapori. Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo. Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modifi care la spina in qualsiasi modo. Non utiliz- zare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifi che riduce il rischio di scosse elettriche. Evitare il contatto con superfi ci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche. Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche. Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche. Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eff etto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezio- ne individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali. Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter- ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi. Prima di accendere l’elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettrou- tensile stesso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste. Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere. Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicu- rezza. Un funzionamento spensierato può causare gravi lesioni in un secondo. Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria applica- zione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione. Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall’utensile/macchina prima di regolare, sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l’apparecchio / macchi- na o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disalli- neamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa infl uire sul funziona- mento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e affi lati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzio-103 ISTRUZIONI ORIGINALI

ne sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento. Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli specifi cati può provocare situazioni di pericolo. Mantenere le impugnature e le superfi ci di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le super- fi ci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose. Riparazioni Riparare l’elettroutensile / macchina solo presso le offi cine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l’elettroutensile.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI

Istruzioni di sicurezza sulle segatrici Tenere le mani a distanza dalla zona di taglio e dalla sega. Mettere la seconda mano sull’impugnatura supplementare oppure sulla cassa del motore. Tenendo la segatrice con due mani si evita di rischiare le ferite. Non toccare con la mano il fondo del pezzo lavorato. La protezione non può proteggere nessuno dalla sega sotto il pezzo. Impostare la profondità di taglio adeguato allo spessore del pezzo in lavorazione. È consigliabile che il disco sporga sotto il materiale da tagliare solo all’altezza inferiore di un dente. Non tenere mai il pezzo tagliato nelle mani o sulla gamba. Fissare l’oggetto lavorato ad una base stabile. Un buon fi s- saggio del pezzo lavorato è importante per evitare il rischio di contatto con il corpo, bloccaggio o perdita di controllo della sega. Tenere la segatrice con le superfi ci isolate destinate a tale scopo, nel caso l’utensile entri in contatto con fi li elettrici sotto tensione. Entrare in contatto con “linee sotto tensione” può causare che anche le parti metalliche diventino “sotto tensione” provocando la scossa elettrica all’operatore. Durante il taglio longitudinale usare sempre una guida per il taglio longitudinale oppure una guida per i bordi. Tale solu- zione migliora la precisione di taglio e riduce la possibilità di blocco. Utilizzare sempre le seghe da dimensione corretta e con le idonee forme dei fori di alloggiamento (per esempio una forma di rombo o cerchio). Le seghe che non corrispondono al portautensile possono funzionare eccentricamente, causando la perdita di controllo. Non usare mai seghe danneggiate o rondelle o bulloni di montaggio scorretti. Le rondelle e le viti che fi ssano la sega sono state progettate appositamente per la segatrice per garantire sicurezza e prestazioni ottimali. Cause di rimbalzo e prevenzione dei rimbalzi Il rimbalzo rappresenta una reazione improvvisa alla compressione o all’arresto della sega non coassiale che causa il rimbalzo incontrollato ed un movimento della sega nella direzione dell’operatore. Se la sega diventa compressa o arrestata durante il taglio, la lama resta bloccata, mentre la reazione del motore provoca un forte movimento della sega nella direzione dell’operatore. Se la segatrice viene curvata o non è più coassiale, i denti ed il bordo posteriore possono sfi larsi dalla guida ed orientarsi nella direzione dell’operatore. Il rimbalzo è il risultato di uso improprio o non corretto della segatrice o delle procedure o condizioni d’uso e può essere evitato con l’adozione di opportune misure di sicurezza elencate di seguito. Tenere la segatrice saldamente con entrambe le mani, con le braccia messe in modo tale da opporsi al rimbalzo indietro. Mettersi da un lato della segatrice e non nella linea di taglio. Il rimbalzo indietro può causare dei movimenti improvvisi della segatrice all’indietro, ma la forza di rimbalzo può essere controllata dall’operatore, se egli adotta tutte le precauzioni adeguate. Quando la sega si inceppa o smette di tagliare, per qualche motivo, rilasciare il pulsante del connettore e tenere la segatrice immobile nel materiale fi no a quando la lama non si arresta completamente. Non tentare mai di rimuovere la segatrice dal materiale tagliato, o tirarla indietro fi no a quando la lama è in movimento o può comportare il rimbalzo. Verifi care e intraprendere azioni correttive per eliminare le cause del blocco. Se si riavvia la segatrice nell’elemento in lavorazione, centrare il disco della segatrice e controllare che i denti della sega non siano bloccati nel materiale. Se il disco si blocca quando la segatrice viene riavviata, esso può sfi larsi o causare un rimbalzo indietro rispetto al pezzo. Sostenere lastre grandi per ridurre al minimo il rischio di serraggio e rimbalzo del disco. Le lastre grandi tendono a deviare sotto il proprio peso. I supporti devono essere posti sotto la lastra su entrambi i lati, vicino alla linea di taglio e il bordo della lastra. Non usare lame ottuse o danneggiate. Vista off uscata o i denti erroneamente posizionati formano un taglio stretto che causa una frizione eccessiva, il blocco ed il rimbalzo all’indietro. Impostare fermamente i fermi di profondità di taglio e dell’angolo di inclinazione della sega a disco, prima di eff ettuare il taglio. Se le impostazioni della segatrice cambiano durante il taglio questo può comportare il blocco ed il rimbalzo indietro. Porre particolare attenzione quando si esegue il “taglio profondo” nelle pareti esistenti o altri spazi ciechi. La sega sporgente può tagliare altri oggetti, causando un rimbalzo all’indietro.104 ISTRUZIONI ORIGINALI

Ulteriori istruzioni di sicurezza sulle segatrici Controllare, prima di ogni utilizzo, se la protezione inferiore è posizionata correttamente. Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si arresta immediatamente. Mai agganciare o lasciare la prote- zione inferiore in posizione aperta. In caso di caduta accidentale dell’utensile, la protezione potrebbe deformarsi. Sollevare la protezione inferiore usando il manico ed assicurarsi che si muove liberamente e non tocchi la sega o altre parti per ciascuna impostazione dell’angolo e della profondità di taglio. Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano corretta- mente, devono essere riparati prima dell’uso. La protezione inferiore può operare lentamente a causa di parti danneggiate, residui appiccicosi o accumulo delle impurità. La protezione inferiore può essere ritirata manualmente solo nel caso di tagli speciali, tipo “tagli profondi” e “tagli misti”. Sollevare la protezione inferiore usando il manico per tirare; una volta che la segatrice entra nel materiale, la protezione inferiore dovrebbe essere rilasciata. Nel caso di tutti gli altri tagli è consigliabile che la protezione inferiore funzioni automaticamente. Osservare sempre se la protezione inferiore ha coperto la segatrice prima di metterla su un banco di lavoro o sul pavi- mento. Il bordo della sega non protetto comporterà che la segatrice andrà indietro tagliando tutto quello che trova lungo la strada. Bisogna essere consapevoli del tempo che ci vuole per fermare la sega dopo lo spegnimento. Ulteriori istruzioni di sicurezza sulle segatrici con cuneo di separazione Utilizzare il cuneo separatore corretto adattato per la vostra segatrice. Il cuneo separatore deve essere più spessi rispetto al corpo della segatrice, ma più sottile rispetto al passo dei denti della sega. Regolare il cuneo separatore secondo la descrizione riportata in questo manuale. Un’errata impostazione, una posizione scorretta, la mancanza di impostazioni in linea può causare l’ineffi cacia del cuneo separatore a prevenire il rigetto all’indietro. Utilizzare sempre il cuneo separatore ad eccezione di quando si esegue il taglio profondo. Il cuneo separatore deve es- sere rimontato dopo i taglio profondo. Il cuneo separatore provoca interferenze durante il taglio profondo e può causare rimbalzo all’indietro. Per il corretto funzionamento del cuneo esso deve essere inserito nel pezzo in lavorazione. Il cuneo separatore non è effi cace nell’impedire il rimbalzo all’indietro durante i tagli corti. Non azionare la sega se il cuneo separatore è piegato. Anche una leggera curva può rallentare la velocità di chiusura della protezione.

MONTAGGIO DEGLI ACCESSORI

ATTENZIONE! Il montaggio degli accessori deve essere eff ettuato solo dopo previa interruzione della tensione. Smontare la batteria dalla presa dell’elettroutensile! La segatrice è fornita gia’ tutta completa. Dopo aver aperto la confezione originale, verifi care se tutti i componenti dell’equipag- giamento sono stati inseriti nella confezione. Quindi controllare lo stato delle connessioni e possibilmente stringere la vite di col- legamento della base con la protezione fi ssa e stringere le viti per fi ssanti il cuneo separatore, se è in dotazione. Prima di prima utilizzo è necessario montare la sega a disco.

PREDISPOSIZIONE AL FUNZIONAMENTO

Prima di procedere con il lavoro verifi care se la cassa e la batteria non siano danneggiati. In un tale caso, si vieta di utilizzare l’utensile. Attenzione! Tutte le operazioni legate al montaggio ed alla sostituzione delle seghe a disco, regolazione e conservazione dell’elettroutensile vanno eff ettuate dopo previa interruzione di alimentazione di rete, per cui, prima di procedere con tali operazioni: Smontare la batteria dalla presa dell’elettroutensile! Istruzioni di sicurezza per caricamento della batteria Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “eff etto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante105 ISTRUZIONI ORIGINALI

un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verifi care lo stato di carica della batteria cortocircuitando gli elettrodi e verifi cando le scintille. Conservazione della batteria Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fi no al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’eff etto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifi uti. Trasporto delle batterie Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affi do del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualifi cata. È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfi lare le batterie smontate dall’utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose. Caricamento della batteria Attenzione! Prima della carica, scollegare l’alimentatore del caricabatteria dalla rete di alimentazione staccando la spina dell’alimentatore dalla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e dalla polvere con panno morbido ed asciutto. La batteria ha un indicatore di batteria incorporata. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è caricata. Se dopo aver premuto il pulsante i diodi non si accendono, cio’ signifi ca che la batteria è scarica. Staccare la batteria dall’utensile! Inserire la batteria nella presa di caricabatterie (II). Collegare il caricabatteria alla presa di corrente. Si illuminerà la spia rossa il che signifi ca che il processo di caricamento è gia terminato. Alla fi ne della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del caricabatteria. Scollegare la spina dell’alimentatore dalla presa di rete. Sfi lare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria. Attenzione! Se dopo il collegamento del caricabatteria alla rete elettrica s’illumina il diodo verde, cio’ indica che la batteria è completamente carica. In questo caso, il caricabatteria non avvia il processo di carica. Seghe a disco Selezionare la sega a disco per tagliare il tipo di materiale selezionato. Più denti ha la segatrice a disco più levigati saranno i bordi del pezzo tagliato. Seghe con una dozzina di denti sono più adatte per tagliare materiale più sottile di spessore inferiore a 1 cm e per il legno tenero. Attenzione! Non tagliare materiali diversi da quelli menzionati nell’istruzione. Verifi care se il disco montato non sia danneggiata, incrinato, e se i denti di taglio non sono rotti, ecc. In caso di danni, sostituire la lama in una nuova. Non usare dischi deformati o incrinati! Non utilizzare lame in acciaio ad alta velocità! Non utilizzare dischi abrasivi! Non utilizzare lame che non rispettano i dati tecnici riportati in questa istruzione! Non utilizzare seghe di cui il corpo è più spesso o di cui l’insieme è più piccolo rispetto allo spessore del cuneo separatore! Non utilizzare dischi con la velocità massima ammessa inferiore alla velocità di rotazione della segatrice,106 ISTRUZIONI ORIGINALI

Montaggio e sostituzione della sega a disco (II) Attenzione! Al momento della sostituzione o montaggio della sega non smontare le protezioni! Bloccare con il pulsante di blocco la possibilità di rotazione del disco ed allentare la vite che fi ssa il disco. Rimuovere la fl angia di montaggio e la sega a disco dal mandrino della segatrice. Pulire il mandrino, fl ange di fi ssaggio e le protezioni interne dalla polvere e dai detriti rimasti dopo il lavoro. Impostare la fl angia di montaggio interna e quindi montare una sega nuova sul mandrino. Mettere una fl angia esterna di fi ssaggio e poi, bloccando la possibilità di ruotare la sega, stringere la vite di bloccaggio della sega. Regolazione di profondità di taglio (III) Se necessario, lo strumento consente di regolare la profondità di taglio, grazie alla presenza della guida con la scala (posta sul retro dello strumento). A tale scopo, allentare la vite di un blocco posizionato sulla guida con scala, impostare la profondità di taglio desiderata e bloccare la vite. Regolazione dell’angolo di taglio (IV) L’utensile permette di tagliare i piani ad un angolo tra i 0-45°. Per eff ettuare questa operazione, impostare l’angolo desiderato sulla scala posizionata sul fronte dello strumento e serrare saldamente la vite di bloccaggio . Montaggio della guida (V) La guida graduata facilita il taglio della superfi cie in linea retta. Fissare la guida alla base, impostare la larghezza di taglio desi- derata e bloccare la vite. Informazioni supplementari Non usare le mani per rimuovere frammenti sciolti, schegge e simili parti del pezzo dall’area sottostante alla sega a disco. Non utilizzare la segatrice all’aperto durante la pioggia o altre precipitazioni. Non guidare la sega solo con le mani. Utilizzare sempre gli strumenti ausiliari che consentiranno di manovrare la segatrice in maniera sicura, tipo una guida. Dopo aver controllato la segatrice a disco e dopo averla bloccata ed impostato la profondità, l’angolo e la larghezza di taglio, bisogna accertarsi che Le protezioni mobili operano liberamente, senza bloccarsi Non bloccare la protezione mobile in posizione aperta. Assicurarsi che tutti i meccanismi di rotazione del sistema delle protezioni funzionino correttamente. Nei modelli di segatrice dotati di cuneo separatore assicurarsi che il cuneo separatore sia impostato in maniera che: - la distanza tra il cuneo separatore ed il bordo del disco con i denti non sia maggiore di 5 mm, - il bordo del disco con i denti non sporga più di 5 mm oltre il bordo inferiore del cuneo separatore, - si trovi nella linea di rotazione del disco, - non sia maggiore della larghezza della sega a disco. È consigliabile utilizzare sempre il cuneo separatore! (nei modelli di segatrici dotati di fabbrica di cuneo separatore) Non smontare il cuneo separatore che protegge la sega a disco e l’utensile dai danni. Indossare la protezione degli occhi, la protezione dell’udito ed i guanti da lavoro. Utilizzare maschere antipolvere. Attenzione! Lavorando con le segatrici manuali utilizzare sempre protezioni dell’udito. Fissare il pezzo lavorato nella posizione di lavoro (ad es. utilizzando morsetti, morsa, ecc.). Nel caso di una superfi cie realizzata con il legno duro (quercia, faggio, carpino) si consiglia di collegare un dispositivo esterno per raccogliere la polvere generata durante la lavorazione nel foro di evacuazione della polvere.

UTILIZZO DELL’UTENSILE

Collegare la segatrice alla rete elettrica solo dopo aver eff ettuato tutti i passaggi elencati nella sezione “Predisposizione al fun- zionamento”. Adottare una posizione sicura e stabile. Aff errare la segatrice con entrambe le mani l’impugnatura aggiuntiva (VI). Accendere la segatrice premendo il pulsante dell’interruttore e quindi premere l’interruttore elettrico (VI). Quando si lavora, non è necessario tenere premuto il pulsante di blocco. Quando si accende la segatrice, tenerla per pochi secondi in maniera libera ed osservare con l’udito il suo funzionamento corretto. In caso di rumori sospetti, si dovrebbe immediatamente smettere di lavorare e rifare nuovamente la procedura come descritto in capitolo “Predisposizione al funzionamento”. Posizionare la base della segatrice sulla superfi cie del pezzo lavorato in modo che il disco della sega non lo tocchi (VII). Attenzione! Non manipolare la protezione della sega a disco mobile. Tutte le attività legate al taglio devono essere fatte tenendo la segatrice con entrambe le mani.107 ISTRUZIONI ORIGINALI

Operare con la segatrice lungo la linea di taglio in modo che la base della sega tocchi la superfi cie del pezzo. Dopo aver premuto l’interruttore permettere alla segatrice di raggiungere i giri nominali e solo a quel punto iniziare a tagliare. È vietato posare la segatrice sul materiale e solo allora avviare l’utensile. Ciò può causare il blocco della segatrice o il danneggia- mento del materiale. Inoltre può portare anche le lesioni. Nel caso di rinnovo di taglio, consentire alla sega a disco a raggiungere i giri nominali e poi immetterla nel posto di taglio. Lavorando con la segatrice eff ettuare movimenti fl uidi, evitando una pressione eccessiva. La pressione esercitata sulla testa non dovrebbe essere maggiore di quella che è suffi ciente per tagliare il materiale. Evitare di colpire con la sega a disco contro il materiale tagliato. Se la segatrice si blocca nel pezzo lavorato, spegnerla immediatamente premendo il pulsante di blocco e l’interruttore elettrico e poi ritirare l’utensile. Durante il taglio, si dovrebbe prestare particolare attenzione alla possibilità di slittamento o rimbalzo della segatrice e quindi di rischio di incidente. Quando si lavora non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non danneggiare l’utensile e la segatrice. Lavorando prevedere delle soste regolari. Non permettere che l’utensile venga sovraccaricato - la temperatura della superfi cie esterna non deve superare 60

Al lavoro terminato, disinserire la segatrice, togliere la spina dalla presa di alimentazione, procedere con il controllo visivo. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l’utensile dalla presa di corrente. Al termine del lavoro è necessario verifi care lo stato tecnico degli strumenti eff ettuando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell’interruttore elettrico, la pervietà dei fori di ventilazione, lo scintilla- mento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l’avviamento e uniformità di funzionamento. Durante la garanzia l’utente non può aggiungere altri elettroutensili e nemmeno sostituire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interruttori, le maniglie supplementari ed i coperchi per esempio con il fl usso d’aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.108 OORSPRONKELIJKE INSTRUCTIES
