NÁVOD K OBSLUZE AMF 2800 ATIKA

Стр. 27 Zahradní drtič Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Моля съблюдавайте приложеното гаранционно заявление.35 Tento návod uchovejte pro další použití. Provozní návod předejte všem osobám, které s přístrojem pracují. Přístroj nesmíte uvést do provozu dříve, dokud si nepřečtete tento návod k obsluze, nedodržíte všechny pokyny a přístroj nesmontujete předepsaným způsobem.

Tento přístroj mohou používat osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi, pokud jsou pod dohledem nebo pokud byly poučeny o bezpečném používání přístroje a pochopily z toho vyplývající nebezpečí.

Děti a mladiství (do 16 let) nesmějí drtič obsluhovat. Národní a místní předpisy mohou pro uživatele stanovit jiné věkové omezení.

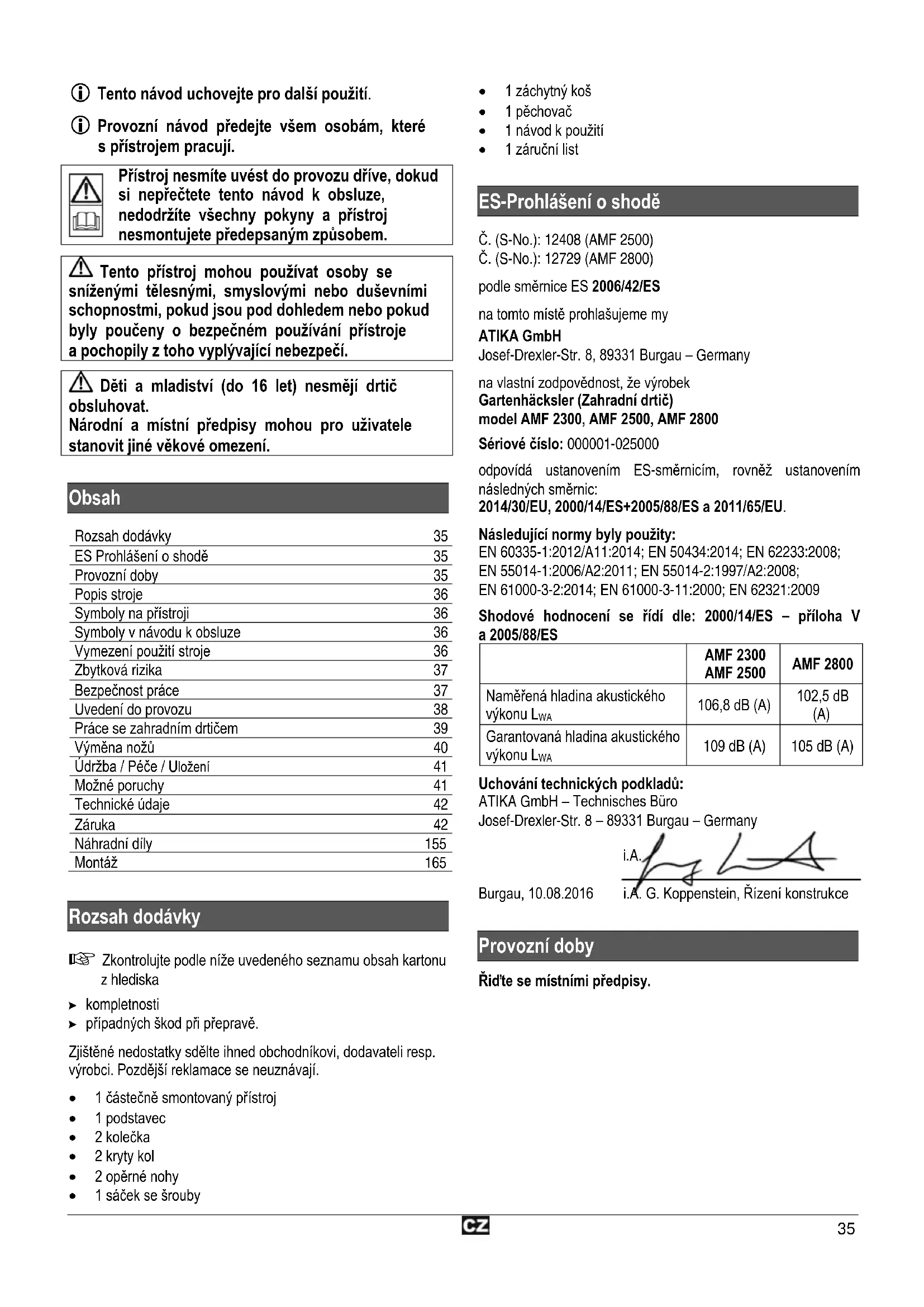

Obsah Rozsah dodávky

ES Prohlášení o shodě

Symboly na přístroji

Symboly v návodu k obsluze

Vymezení použití stroje

Práce se zahradním drtičem

Údržba / Péče / Uložení

Rozsah dodávky Zkontrolujte podle níže uvedeného seznamu obsah kartonu z hlediska kompletnosti případných škod při přepravě. Zjištěné nedostatky sdělte ihned obchodníkovi, dodavateli resp. výrobci. Pozdější reklamace se neuznávají.

• 1 částečně smontovaný přístroj

ES-Prohlášení o shodě Č. (S-No.): 12408 (AMF 2500) Č. (S-No.): 12729 (AMF 2800) podle směrnice ES 2006/42/ES na tomto místě prohlašujeme my ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany na vlastní zodpovědnost, že výrobek Gartenhäcksler (Zahradní drtič) model AMF 2300, AMF 2500, AMF 2800 Sériové číslo: 000001-025000 odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2014/30/EU, 2000/14/ES+2005/88/ES a 2011/65/EU. Následující normy byly použity: EN 60335-1:2012/A11:2014; EN 50434:2014; EN 62233:2008; EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-11:2000; EN 62321:2009 Shodové hodnocení se řídí dle: 2000/14/ES – příloha V a 2005/88/ES

AMF 2300 AMF 2500 AMF 2800 Naměřená hladina akustického výkonu L

109 dB (A) 105 dB (A) Uchování technických podkladů: ATIKA GmbH – Technisches Büro Josef-Drexler-Str. 8 – 89331 Burgau – Germany i.A. Burgau, 10.08.2016 i.A. G. Koppenstein, Řízení konstrukce

Provozní doby Řiďte se místními předpisy.36 Popis stroje

A. Tlačítko vyp/zap B. Uzavírací šroub C. Násypka pro drcený materiál D. Kryt skříně E. Záchytný koš F. Vratné tlačítko/ ochrana motoru G. Rukojeť H. Síťová zástrčka

J. Spodní část pláště K. Zámek záchytného boxu L. Podstavec s kolečky a opěrnýma nohama

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Vypněte stroj a vytáhněte síťovou zástrčku před provedením nastavení, nebo budete- li čistit stroj, nebo když je zamotaný nebo poškozený kabel.

Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům.

Vyčkejte, dokud se všechny díly stroje nezastaví, než se jich dotknete. Pozor na rotující nože. Nestrkejte končetiny do otvorů, jestliže motor běží. Používejte ochranné prostředky očí a sluchu. Používejte ochranné rukavice. Chraňte před vlhkem. Nepoužívejte jako stupátko. Drcený materiál je správně rozdrcen Drcený materiál není správně rozdrcen Záchytný koš je uzavřen

Záchytný koš je odemčen Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů. Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí. Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Symboly v návodu k obsluze

Hrozící nebezpečí nebo nebezpečná situace. Zanedbání těchto upozornění může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správný postup. Zanedbání těchto pokynů může vést k poruchám.

Pokyny pro uživatele. Tyto pokyny vám pomohou optimálně využít všechny funkce.

Montáž, obsluha a údržba. Zde se přesně vysvětluje, co musíte udělat.

Vymezení použití stroje K odbornému použití patří drcení − větví všeho druhu do průměru max. (v závislosti na druhu dřeva a čerstvosti) − zvadlého, vlhkého, již několik dní skladovaného zahradního odpadu střídavě s větvemi Drcení skla, kovu, plastů, igelitových sáčků, kamenů, látkových odpadů, kořenů se zeminou, odpadů bez pevné konzistence (např. kuchyňské odpady) se výslovně vylučuje. Zahradní drtič je vhodný pouze pro použití v domácnostech a na zahradě. Jako drtiče pro domácí či hobby-zahradní použití se rozumí přístroje, které nejsou používány na veřejných prostranstvích, parcích, sportovištích nebo oblasti zemědělství či lesního hospodářství. Do této kapitoly patří též dodržení výrobcem předepsaných Pokynů z hlediska údržby, péče a event. oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů. Každé jiné použití stroje nespadá do okruhu působnosti stroje, a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele. Za takto vzniklé škody nenese výrobce žádnou zodpovědnost. Svévolné změny na stroji vylučují veškerou zodpovědnost výrobce za škody, které mohou tímto zákrokem vzniknout. Používat drtič a provádět jeho seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event. opravy drtiče smí, vedle výrobce, provádět pouze autorizovaný servis.37 Zbytková rizika I při předpisovém použití mohou navzdory dodržení všech příslušných bezpečnostních ustanovení existovat ještě zbytková rizika, daná konstrukcí přístroje, která je určená účelem jeho použití. Tato zbytková rizika lze minimalizovat dodržením „bezpečnostních pokynů“ a „vymezeného použití“, jakož i tohoto návodu k obsluze. Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod. Nebezpečí zranění prstů a rukou, jestliže saháte rukou do otvoru a dostanete se do prostoru nože. Nebezpečí zranění prstů a rukou při montáži a čištění nože. Nebezpečí zranění odletujícími kusy drceného materiálu v prostoru násypky. Ohrožení elektrickým proudem při použití nesprávného elektrického přívodu. Dotyk součástí pod napětím při otevření elektrických částí přístroje. Ohrožení sluchu při déle trvající práci bez chrániče sluchu. Přes všechna podniknutá bezpečnostní opatření mohou, kromě výše uvedeného, existovat ještě další skrytá zbytková rizika.

Bezpečnost práce Před uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

Bezpečnostní pokyny sdělte všem ostatním osobám, které se strojem pracují.

Uložte dobře tyto bezpečnostní předpisy.

Přístroj s bezpečnostním vypínáním Instalované bezpečnostní vypínání s automatickou brzdou motoru slouží vaší bezpečnosti. Zabraňuje možnosti zapnutí motoru při otevřeném přístroji a sáhnutí rukou na rotující nůž. Opravy bezpečnostního vypínání smí provádět jen výrobce resp. jím pověřené osoby (firma).

Před použitím se seznamte s přístrojem pomocí tohoto návodu k obsluze. Nepoužívejte přístroj pro účely, pro které není určen (viz vymezení použití a práce se zahradním drtičem). Při práci zaujměte bezpečný postoj a udržujte vždy rovnováhu. Při práci se nad drtič nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako drtič. Na svažitých místech dbejte vždy na to, abyste bezpečně stáli. Přístrojem pohybujte jen při chůzi, nikdy neběhejte ani neutíkejte (změna stanoviště). Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění. Při provozu přístroje vždy noste ochranné brýle, pracovní rukavice a ochranu sluchu. Při provozu přístroje vždy noste vhodné pracovní oblečení. − neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny, − neklouzavou obuv, − dlouhé kalhoty na ochranu nohou, − nenoste žádné volné splývající oblečení nebo oblečení s volně visícími tkalouny, pásky, stuhami nebo šňůrami. Se strojem nepracujte bosí nebo jen v lehkých sandálech. Použijte řádnou ochrannou pracovní obuv. Obsluha je v pracovním okruhu stroje odpovědná za ostatní osoby. S přístrojem si nesmějí hrát děti. Děti se nesmějí zdržovat v blízkosti stroje. Čištění a uživatelskou údržbu nesmějí provádět děti. Přístroj nikdy nepoužívejte, pokud jsou v blízkosti nezúčastněné osoby, zejména děti, nebo zvířata. Uživatel sám je zodpovědný za úrazy nebo ohrožení jiných osob nebo jejich majetku. Nenechávejte přístroj nikdy bez dozoru. Udržujte pracovní prostor uklizený! Nepořádek může mít za následek úraz. Zaujměte pracovní postoj ze strany nebo za přístrojem. Nikdy nesahejte do plnicího a výstupního otvoru. Obličej a tělo držte daleko od plnicího otvoru. Nepřetěžujte přístroj! Nejlépe a bezpečně se pracuje v uvedeném výkonovém rozsahu. Přístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařízením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost. Nikdy se nepokoušejte obejít blokovací funkci ochranného zařízení. Neměňte nastavení regulátoru motoru; otáčky regulují maximální bezpečnou pracovní rychlost a chrání motor a všechny rotující díly před poškozením nadměrnou rychlostí. V případě problémů se obraťte na Službu pro zákazníky. Neprovozujte přístroj bez plnicí násypky. Přístroj a jeho části se nesmí upravovat. Před zapnutím motoru se přístroj musí zavřít. Přístroj se nesmí ostřikovat vodou (nebezpečí úrazu elektrickým proudem). Dbejte na pracovní prostředí a jeho vliv na práci: − Nikdy neprovozujte přístroj ve vlhkém prostředí. − Přístroj nenechávejte stát na dešti. − Nepracujte za špatných povětrnostních podmínek (např. za deště nebo hrozí-li nebezpečí zásahu bleskem). − Postarejte se o dokonalé osvětlení pracoviště. Přístroj se připojí na odpovídající předpisovou zásuvku. Pro vyloučení nebezpečí zranění prstů, zablokujte při čištění nůž (např. dřevěným klínem) a noste ochranné rukavice. Vypněte stroj, vytáhněte síťovou zástrčku ze zásuvky a zajistěte, aby byly všechny pohyblivé části v klidu předtím, než zahájíte práce na: − údržbě a čištění − přepravě − kontrole přípojného vedení, zda není zamotané nebo poškozené − dopravě38 − opravách − výměně nože − opuštění stroje (i krátkodobém přerušení práce). Při ucpání vstupního či výstupního otvoru nejprve vypněte přístroj a odpojte od el. proudu. Teprve potom odstraňte zdroj ucpání. Nedotýkejte se žádných pohybujících se nebezpečných dílů, dokud nebude stroj odpojený od sítě a pohyblivé díly se úplně nezastaví. Pokud se připojovací nebo prodlužovací vedení během používání poškodí, musí se okamžitě odpojit od napájecí sítě. Nedotýkejte se vedení před jeho odpojením od sítě. Stroj nepoužívejte, je-li vedení poškozené nebo opotřebené. Zkontrolujte stroj na případné poškození: − Pečlivě zkontrolujte bezvadný stav stroje z hlediska bezpečnosti a funkce. − Zkontrolujte, zda všechny pohyblivé části jsou funkční, nikde neváznou a nejsou poškozené. Zkontrolujte jejich správné namontování. Tyto části musí splňovat podmínky bezvadného provozu a tím bezpečný chod stroje. − Poškozené bezpečnostní zařízení nebo součásti se musí odborně opravit nebo vyměnit v uznané dílně, pokud není v návodu k obsluze uvedeno jinak. − Nikdy nezapínejte přístroj, je-li v pracovním okruhu ještě jiná osoba. Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v suchém, uzavřeném prostoru kam zejména děti nemají přístup Stroj skladujte jen tam, kde benzinové páry nemohou přijít do kontaktu s otevřeným plamenem nebo jiskrami. Před uložením nechte motor vždy ochladit. Elektrická bezpečnost Provedení připojovacího vedení podle ČSN IEC 60245 s průřezem vodičů minimálně − 1,5 mm² při délce kabelu do 25 m − 2,5 mm² při délce kabelu nad 25 m (do cca 40 m) Dlouhé a tenké připojovací vodiče způsobují napěťový úbytek. Motor již nedosahuje svůj maximální výkon, funkce přístroje se snižuje. Při používání kabelového bubnu kabel zcela odmotejte. Vidlice a zásuvky na připojovacích vodičích musejí být z pryže, měkčeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené. Vidlice připojovacího vodiče musí být chráněna před stříkající vodou. Při vedení kabelu je třeba dbát na to, aby se kabel nelámal, nesvíral a vidlice nebyla v mokru. Udržujte prodlužovací kabel v dostatečné vzdálenosti od pohybujících se nebezpečných dílů, abyste zabránili poškození kabelu, což by mohlo vést k dotknutí se aktivních částí stroje. Při používání kabelového bubnu kabel zcela odmotejte. Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování vidlice ze zásuvky. Prodlužovací kabel pravidelně kontrolujte a vyměňte v případě jeho poškození. Dejte pozor, abyste ke zdroji elektrického proudu nepřipojili poškozený kabel, nebo abyste se nedotkli poškozeného kabelu před odpojením dodávky proudu, protože poškozené kabely mohou zapříčinit kontakt s aktivními díly. Nepoužívejte vadné přívodní kabely. Venku používejte jen prodlužovací kabely k tomu schválené a příslušně označené. Nepoužívejte žádné provizorní elektrické připojení. Jističe se nesmí nikdy přemostit ani vyřadit z provozu. Přístroj připojujte na síť přes proudový chránič s vybavovacím proudem max. (30 mA). Elektrické připojení a opravy na elektrických součástech smí provádět jen odborný elektrikář s koncesí nebo některé z našich servisních míst. Přitom se musí dodržet místní předpisy, zvláště pokud se týká ochranných opatření.

Pokud dojde k poškození síťového přívodního vedení přístroje (je-li přítomné), musí být nahrazeno zvláštním přívodním vedením, které je k dostání u výrobce nebo ve Službě pro zákazníky. Opravy ostatních částí stroje provádí výrobce nebo jím pověřený servis. Používejte pouze originální náhradní díly. Při použití jiných náhradních dílů a jiného příslušenství může dojít k úrazu uživatele. Za takto vzniklé škody výrobce neodpovídá. Pokyny pro případ nouzové situace Případné zranění ošetřete odpovídajícími prostředky pro první pomoc a vyhledejte co nejrychleji lékařskou pomoc. Chraňte zraněného před dalším zraněním a proveďte jeho zklidnění (před lékařskou pomocí).

Uvedení do provozu Přesvědčte se, že přístroj je kompletní a správně smontován. Před uvedením stroje do provozu se ujistěte, že je přívod (plnicí násypka) prázdný. Drtič před použitím postavte na vodorovný a pevný podklad (nebezpečí překocení). Vyvarujte se práce na vlhkém podkladu. Vlhký podklad zmenšuje stabilitu přístroje a zvyšuje nebezpečí úrazu. Přístroj nepoužívejte na dlážděné nebo štěrkované ploše, na níž by vymrštěný materiál mohl způsobit poranění. Přístroj nepoužívejte v přímé blízkosti bazénu či zahradního rybníčku. Přístroj používejte jen ve venkovním prostředí. Minimální bezpečná vzdálenost, od dalších stěn (venku) či jiných pevných předmětů, je 2 m. Nepracujte s přístrojem za špatných povětrnostních podmínek. Před každým použitím zkontrolujte: − připojovací resp. prodlužovací kabel na vadná místa (trhliny, řezy apod.), nebo na stárnutí (lámavost) nepoužívejte žádný vadný připojovací nebo prodlužovací kabel − poškození přístroje (viz Bezpečnost práce) − zda není drtič opotřebený ani poškozený a zda je dobře zabezpečený39 − zda jsou všechny šrouby, matice, svorníky a ostatní spojovací materiály pevně utažené; − zda jsou kryty, usměrňovače a ochranné štíty na svém místě a v dobrém provozním stavu.

Připojení k síti Na typovém štítku stroje je uvedeno napětí. Toto porovnejte s Vaším zdrojem a pak můžete stroj připojit do odpovídající a dle předpisů uzemněné zásuvky. Přístroj připojujte pouze přes FI-vypínač (bezp. vypínač) 30 mA. Používejte pouze trojžilový prodlužovací kabel s připojeným zemnicím vodičem a dostatečným průřezem. Při nepříznivých síťových podmínkách je možné, že v průběhu zapínání stroje dojde ke krátkodobému snížení napětí v síti, které může být na úkor dalších spotřebičů (např. snížení svitu u svítidel). Žádné rušení nenastane, má-li domovní přívod stálou zatížitelnost minimálně > 100 A na každou fázi. Síťové pojistky

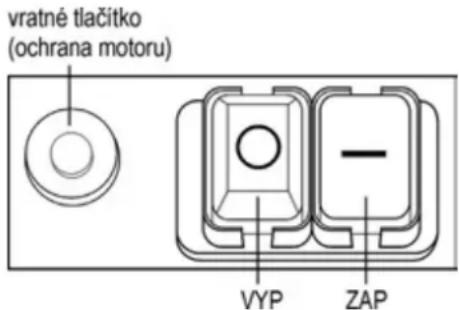

Zapínač/vypínač Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Zapnutí Stiskněte zelené tlačítko . Vypnutí Stiskněte červené tlačítko . Pojistka proti znovuspuštění při výpadku proudu Při výpadku proudu se přístroj automaticky vypne (spouštěč při nulovém napětí). K opětovnému zapnutí je nutné znovu stisknout zelené tlačítko. Ochrana motoru Motor je vybaven jističem a při přetížení se samočinně vypíná. Motor je možné po fázi ochlazení (cca 5 minut) opět zapnout. Stiskněte

1. vratné tlačítko (ochrana motoru)

pro opětovné zapnutí. K odstranění zablokovaných předmětů z násypky nebo vyhazovacího otvoru používejte pěchovadlo nebo hák. Dříve než drtič opět zapnete, počkejte, až se stroj zastaví. Záchytný koš Vestavěný záchytný koš je vybaven uzamykacím zařízením s bezpečnostním vypnutím stroje. Před nasazením nebo vyjmutím záchytného koše, stroj vždy vypněte.

Záchytný koš je uzavřen a pevně spojen se strojem. Záchytný koš je odemčen a lze jej vyjmout ze stroje. V tomto případě nelze stroj spustit. Stane-li se, že v případě provozu uvolníte zámek záchytného koše, stroj se automaticky vypne.

Práce se zahradním drtičem Zaujměte pracovní postoj z boku nebo za přístrojem. Nikdy nestůjte v prostoru výstupního otvoru. Při práci zaujměte bezpečný postoj a udržujte vždy rovnováhu. Při práci se nad štěpkovač nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako stroj. Při provozu přístroje se vždy zdržujte mimo oblast možného vymrštění materiálu.

Delší materiál, který z přístroje vyčnívá, by se mohl z přístroje odmrštit, když je vtahován noži! Dodržujte bezpečnou vzdálenost! K dotlačení kratšího materiálu do násypky použijte dodaný pěchovač. Nepřibližujte ruce, obličej či další části těla anebo části oděvu do blízkosti násypného otvoru, vyhazovacího otvoru nebo k jiným pohyblivým částím stroje. Nikdy nesahejte do plnicího a výstupního otvoru. Obličej a tělo držte dále od plnicího otvoru. Před uvedením stroje do činnosti přezkoušejte − zda v plnícím trychtýři nejsou zbytky po drcení − že záchytný koš je uzamčen ve stroji Nenaklánějte ani nepřepravujte přístroj (neměňte jeho stanoviště) při běžícím motoru. Nestrkejte ruce či další části těla či oblečení do plnicího otvoru, výstupního otvoru nebo do blízkosti pohyblivých částí. Dbejte na to, aby na motoru nebyl odpad, smetí ani jiné shluky, ochráníte tím motor před poškozením nebo možným požárem. Při plnění je třeba dbát, aby se do násypky nedostaly žádné kovové předměty, kameny, lahve či jiné nezpracovatelné předměty. Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce drtiče nenacházejí žádné zbytky. S drtičem je třeba pracovat s ohledem na kvalitu a vlhkost drceného materiálu, občas je třeba drcený materiál povytáhnout zpět a odlehčit tak zatížení stroje.40 Před nasazením nebo vyjmutím záchytného koše, stroj vždy vypněte. Když se do násypky dostanou cizí předměty nebo přístroj začne vydávat neobvyklý hluk nebo vibrovat, okamžitě jej vypněte a nechejte zastavit. Vytáhněte síťovou vidlici a proveďte následující body: − zkontrolujte škody − vyměňte nebo opravte poškozené součásti − prohlédněte přístroj a utáhněte uvolněné součásti. Přístroj nesmíte opravovat, pokud k tomu nemáte oprávnění.

Co je možné drtit? Ano: − Zahradní odpady např. větve a odřezky, odkvetlé květy např. větve z keřů a stromů, odkvetlé květiny Ne: − sklo, kovové součásti, umělé hmoty, plastové sáčky, kameny, látky, kořeny se zemí, zbytky jídel, ryb a masa atd. Zvláštní pokyny pro drcení: Nejlepších výsledků při drcení dosáhnete, když větve, pruty a jiná dřeva, budete zpracovávat krátce po jejich odřezání. − jestliže necháte tento materiál vyschnout, stane se velmi tvrdým a max. uváděný průměr drceného materiálu se tak snižuje. U silnějších větví je třeba odstranit výhonky. Zpracování materiálů, které ve zvýšené míře obsahují vodu či lepivých zahradních odpadů − je třeba drcení těchto materiálů střídat s materiály, které nejsou tak lepivé, aby se zabránilo zalepení stroje. Drcený materiál v oblasti vyhazovacího otvoru nenechte narůst do přílišné výšky. Může se stát, že vyhazovací otvor se ucpe. Může rovněž dojít až ke zpětnému vymrštění materiálu vstupním otvorem. Sběrný box je proto třeba pravidelně a včas vyprazdňovat. Při ucpání stroje vyčistěte vstupní i vyhazovací otvor. Předtím vypněte motor a stroj odpojte od sítě el. energie. Dodržujte max. povolený a udaný průměr drcených větví (viz technická data). Vždy podle druhu a čerstvosti dřeva se může průměr větví měnit. Nožové ústrojí samočinně vtahuje materiál do stroje. Vylučte přetížení stroje nebo jeho zablokování při zpracování silných větví při opakovaném vkládání a vytahování těchto větví. Při přetížení stroje se stroj automaticky vypne − vyčkejte cca 5 min., než stroj znovu zapnete − jestliže se po této době stroj nerozběhne, přečtěte si, zda řešení není uvedeno v kapitole Možné poruchy.

Výměna nože (ů) Před výměnou nože vytáhněte vidlici ze sítě. Při práci na noži je nebezpečí zranění prstů a rukou. Používejte ochranné rukavice. Snížený řezný výkon: jeden břit nože je tupý Použijte nepoužité břity obrácením nože. všechny břity nože jsou tupé Použijte novou sadu nožů (obj. č. 382425). Opotřebené a poškozené nože měňte vždy v celých sadách, abyste zabránili nevyváženosti. Otevřete přístroj

1. Přístroj otevřete tak, že uvolníte uzavírací šroub

2. Odklopte víko skříně směrem dolů.

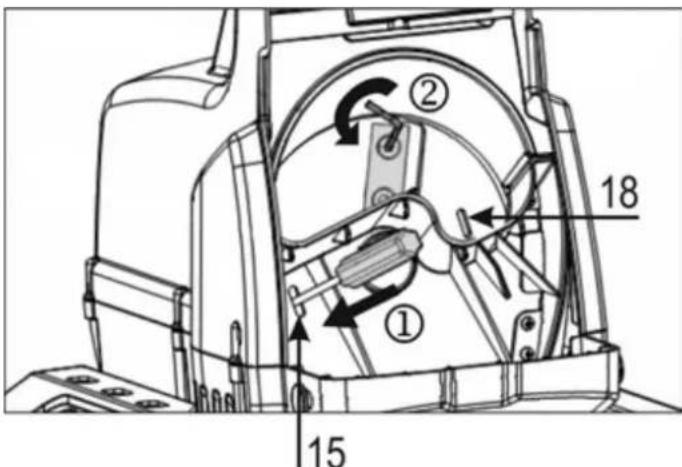

Otočení, resp. výměna nožů

1. Výřez v nožovém kotouči (18) musí souhlasit s výřezem v

protinoži (15). Potom prostrčte skrz výřezy šroubovák, abyste nožový kotouč fixovali.

2. Uvolněte šrouby. Obraťte, resp. vyměňte nůž.

3. Abyste otočili, resp. vyměnili druhý nůž, odstraňte šroubovák

a natočte nožový kotouč. Poté opakujte body 1 a 2.41 Údržba / Péče/ Uložení

• Před zahájením jakékoliv údržby − Motor vypněte a síťovou vidlici vytáhněte. − Nechte přístroj ochladit. − Navlékněte si ochranné rukavice, aby nedošlo ke zranění. Je-li přístroj za účelem údržby, skladování nebo výměny příslušenství vypnutý, ujistěte se, že je zdroj energie odpojen a síťová zástrčka vytažena ze zásuvky. Ujistěte se, že jsou všechny pohyblivé díly v klidu, a pokud existuje od místa uložení přístroje nějaký klíč, pak jej stáhněte. Před údržbou, nastavením atd. nechte přístroj ochladit. Dejte pozor při údržbě řezacího ústrojí. Toto může běžet (startovací mechanismus) i když motor (díky blokaci na krytu) neběží. Při údržbě řezacího nástroje je nutno mít na zřeteli, že nástroj stále ještě může běžet spouštěcím mechanismem, i když motor v důsledku zablokování krytu neběží.

Dbejte na to, aby nářadí použité při opravě či údržbě bylo opět odstraněno.

• Zahradní drtič do značné míry nevyžaduje údržbu. K zachování hodnoty a dlouhé životnosti: − Větrací otvory musí být volné a čisté. − Zkontrolujte upevňovací šrouby (případně dotáhněte) − Po drcení přístroj vyčistěte (zvenku i uvnitř) K čištění Vašeho přístroje použijte buď vlhký hadřík nebo měkký kartáček. Nikdy nepoužívejte čistící chemické prostředky nebo ředidla. Tím byste mohli způsobit neopravitelné škody na Vašem přístroji. Umělá hmota může být těmito prostředky poškozena. − Drtič se nesmí čistit proudem vody nebo vysokotlakým čisticím přístrojem. − Holé kovové části po každém použití chraňte před korozí ekologicky šetrným biologicky odbouratelným olejem. Opotřebené a poškozené součásti měňte vždy v celých sadách, abyste zabránili nevyváženosti.

Před každým odstraňováním poruchy − vypněte štěpkovač − vyčkejte úplného zastavení stroje − vytáhněte vidlici ze zásuvky

porucha možná příčina odstranění motor se nerozbíhá

výpadek síťového napětí − vadný přívodní kabel − horní část skříně není správně zavřená (zasáhl bezpečnostní vypínač) − záchytný koš je odemčen

(bezpečnostní vypínání je vypnuto)

zkontrolujte jistič − zkontrolujte kabel (elektrikářem) − horní část skříně správně zavřete a zašroubujte, příp. odstraňte nečistoty − uzamkněte záchytný koš

motor bručí, ale neběží

defektní kondenzátor

přístroj vypněte, vidlici vytáhněte ze sítě a přístroj zevnitř vyčistěte − přístroj nechte opravit, kontaktujte prodejce snížený řezný výkon jeden břit nože je tupý

použijte nepoužité břity obrácením nože

použijte novou sadu nožů přístroj se rozběhne, při malém zatížení však se zablokuje a ochranný spínač motoru vypne dlouhý prodlužovací kabel nebo malý průřez zásuvka daleko od hlavního připojení a malý průřez přívodního vedení použijte prodlužovací kabel minimálně 1,5 mm², max. délka 25 m, při delším kabelu průřez nejméně 2,5 mm² Při dalších závadách se spojte s naším servisním střediskem.42

Technická data Model AMF 2300 AMF 2500 AMF 2800 Rok výroby viz poslední strana Motor Motor na střídavý proud 230 V~, 50 Hz, 2 800 min

s automatickou motorovou brzdou Síťové napětí 230 V~ 230 V~ 230 – 240 V~ Výkon motoru P

2 000 W 2 000 W 2 500 W Spínač/vypínač s motorovým ochranným vypínačem, elektrické bezpečnostní vypínání, vypínač pří nulovém napětí Hmotnost 23,0 kg 23,0 kg 24,0 kg Hladina akustického tlaku L

(měřeno podle 2000/14/ES) 96,5 dB (A) K = 3 dB (A) 96,5 dB (A) K = 3 dB (A) 82,9 dB (A) K = 3 dB (A) měřená hladina výkonu L

(měřeno podle 2000/14/ES) 106,8 dB (A) K = 2,45 dB (A) 106,8 dB (A) K = 2,45 dB (A) 102,5 dB (A) K = 2,54 dB (A) zaručená hladina výkonu L

(měřeno podle 2000/14/ES) 109 dB (A) 109 dB (A) 105 dB (A) Maximální průměr zpracovávané větve (pouze čerstvé dřevo) ∅ max. 40 mm ∅ max. 40 mm ∅ max. 45 mm Izolační třída

Způsob ochrany IP 24 Síťové jištění Švýcarsko

• 2 puklice na kolečká

106,8 dB (A) 102,5 dB (A) Zaručená hladina akustického výkonu L

Pred spustením do prevádzky si prečítajte návod k obsluhe a bezpečnostné upozornenia, a dodržujte ich.

Symboly návodu na obsluhu

Tieto bezpečnostné predpisy dobre uschovajte.

2. stlačte zelený gombík

оранжев, 382613 / Шумозаглушителен капак, 1, AMF 2500 Náhradní díly zjistíte z výkresu a seznamu. Objednávka náhradních dílů: − náhradní díly a servis zajišťuje prodejce − potřebné údaje při objednávce: barva přístroje číslo náhradního dílu / popis požadovaný počet kusů model zahradního drtiče typ zahradního drtiče Příklad: oranžový, 3826213 / Víko pláště, 1, AMF 2500 Reservedelene fremgår af tegningen. Bestilling af reservedele: − Reservedele bestilles hos producenten − følgende bedes oplyst ved bestillingen:

Корпус компл. (3) Strojová skříň koml. (3) Hus kpl. (3) Carcasa cpl. (3)

Залепящи се знаци и указания за безопасност Vedení větví Grenføring Guía de ramas

Долна част на корпус Dolní část pláště Husets underdel, kpl. Parte inferior de la carcasa

Zadní zesilovací vzpěra Afstivning bag Travesaño de refuerzo trasero

Spodní zesilovací vzpěra Untere Verstärkungsstrebe Travesaño de refuerzo inferior

Държач на фунията 1 Bezpečnostní nálepka 1 Sikkerhedsmærkat 1 Pegatinas de seguridad 1

Държач на фунията 2 Bezpečnostní nálepka 2 Sikkerhedsmærkat 2 Pegatinas de seguridad 2

Държач на фунията 3 Bezpečnostní nálepka 3 Sikkerhedsmærkat 3 Pegatinas de seguridad 3

Торба за принадлежности – монтажни инструменти Sáček s nářadím a příslušenstvím Tilbehørspose - monteringsværktøj Bolsa de accesorios – herramientas de montaje

Tuuletuslevy – 2800 W Ventilátor szárnylapát – 2800 W Ventilatorsko krilo – 2800 W

Motorskyddsbrytare – 2800 W Ochranný vypínač pre motor – 2800 W Zaščitno stikalo motorja – 2800 W

Säkerhetsetikett 1 Bezpečnostná nálepka 1 Varnostna nalepnica 1

Säkerhetsetikett 2 Bezpečnostná nálepka 2 Varnostna nalepnica 2

Säkerhetsetikett 3 Bezpečnostná nálepka 3 Varnostna nalepnica 3
