BRUKSANVISNING AMF 2800 ATIKA

Snu eller bytte kniven.

Inhoud Leveringsomvang

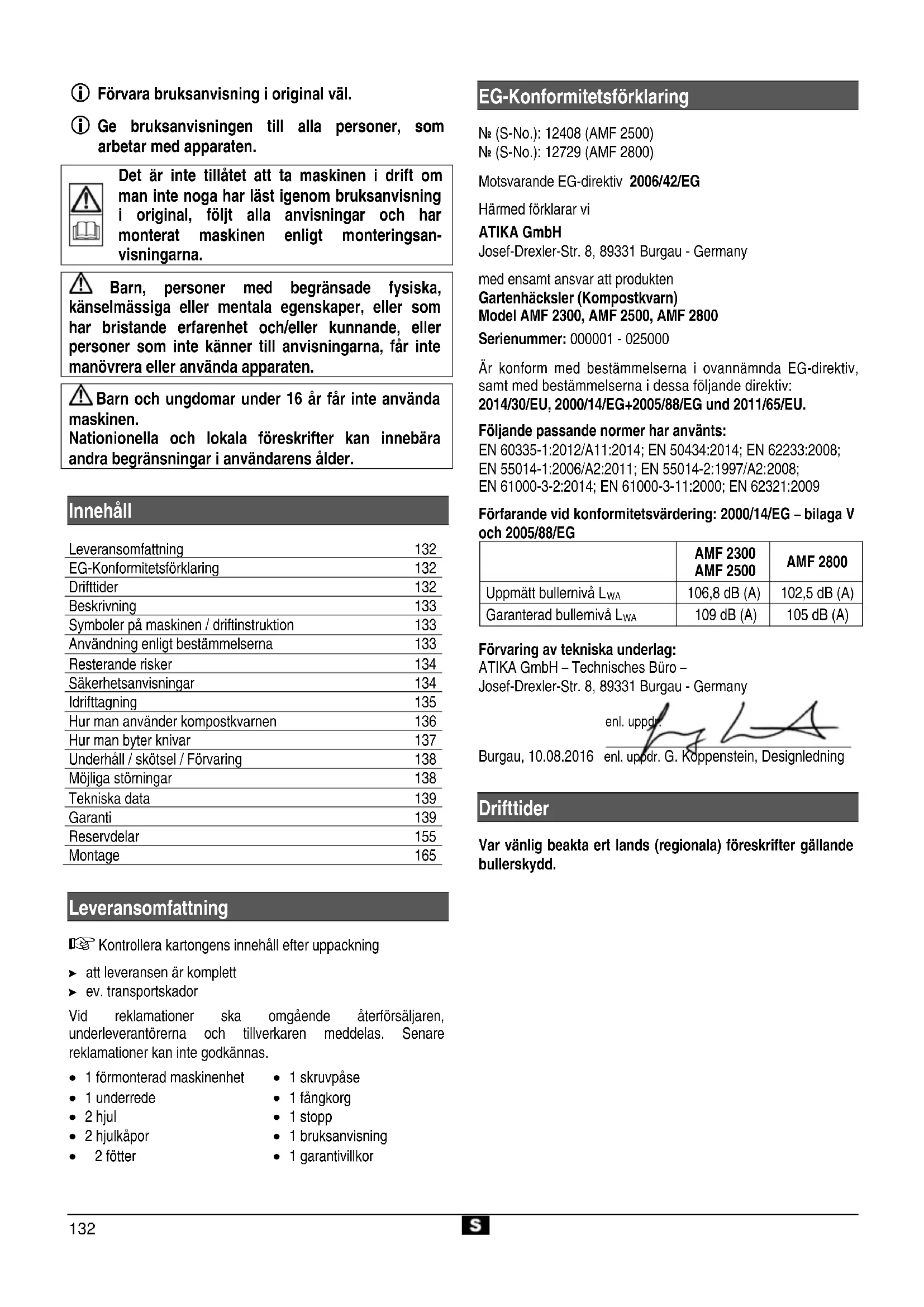

Просим обратить внимание на прилагаемое гарантийное обязательство.132 Förvara bruksanvisning i original väl. Ge bruksanvisningen till alla personer, som arbetar med apparaten. Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisning i original, följt alla anvisningar och har monterat maskinen enligt monteringsan- visningarna.

Barn, personer med begränsade fysiska, känselmässiga eller mentala egenskaper, eller som har bristande erfarenhet och/eller kunnande, eller personer som inte känner till anvisningarna, får inte manövrera eller använda apparaten.

Barn och ungdomar under 16 år får inte använda maskinen. Nationionella och lokala föreskrifter kan innebära andra begränsningar i användarens ålder.

Innehåll Leveransomfattning

EG-Konformitetsförklaring

Användning enligt bestämmelserna

Hur man använder kompostkvarnen

Hur man byter knivar

Underhåll / skötsel / Förvaring

Leveransomfattning Kontrollera kartongens innehåll efter uppackning att leveransen är komplett ev. transportskador Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

• 1 förmonterad maskinenhet

EG-Konformitetsförklaring Nr. (S-No.): 12408 (AMF 2500) Nr. (S-No.): 12729 (AMF 2800) Motsvarande EG-direktiv 2006/42/EG Härmed förklarar vi ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany med ensamt ansvar att produkten Gartenhäcksler (Kompostkvarn) Model AMF 2300, AMF 2500, AMF 2800 Serienummer: 000001 - 025000 Är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2014/30/EU, 2000/14/EG+2005/88/EG und 2011/65/EU. Följande passande normer har använts: EN 60335-1:2012/A11:2014; EN 50434:2014; EN 62233:2008; EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-11:2000; EN 62321:2009 Förfarande vid konformitetsvärdering: 2000/14/EG – bilaga V och 2005/88/EG

AMF 2300 AMF 2500 AMF 2800 Uppmätt bullernivå L

Förvaring av tekniska underlag: ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8, 89331 Burgau - Germany enl. uppdr. Burgau, 10.08.2016 enl. uppdr. G. Koppenstein, Designledning Drifttider Var vänlig beakta ert lands (regionala) föreskrifter gällande bullerskydd.133 Beskrivning

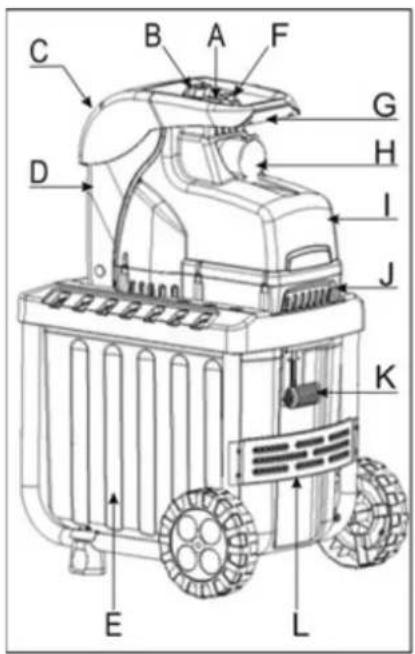

A. På-/Av-brytare B. Losstagningsskruv C. Trattöppning för grenmaterialet D. Lock till kapsling E. Fångkorg F. Motorskydd G. Handtag H. Nätkontakt

J. Apparatunderdel K. Fångkorgslåsning L. Understativ med hjul och fötter

Läs noga igenom bruksanvis-ningen innan ni börjar använda maskinen och beakta alla säker-hetsanvisningar

Koppla från maskinen och dra ur nätkontakten, innan ni gör inställningar, rengör maskinen eller om kabeln är tvinnad eller skadad.

Risk för utkastade delar när motorn är igång – håll obehöriga personer, liksom husdjur och andra djur på avstånd från riskområdet.

Vänta tills alla maskindelar står helt stilla, innan ni vidrör dessa. Se upp för roterande knivar. Stick inte in händer eller fötter när maskinen är igång.

Använd ögon- och hörselskydd.

Bär skyddshandskar. Skydda mot fuktighet. Använd inte som fotsteg. Komposterings- materialet skärs inte. Komposterings- materialet skärs. Fångkorg låst

Fångkorg upplåst Produkten motsvarar de produktspecifika och gällande europeiska direktiven. Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Enligt det europeiska direktivet 2012/19/EU om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person- eller sakskador.

Viktiga anvisningar för den rätta användningen. Underlåtenhet att följa dessa anvisningar kan leda till fel.

Användningstips. Här får ni information och tips om hur ni använder maskinen på optimalt sätt.

Montering, hantering och underhåll. Här förklaras allt i detalj som ni måste göra.

Användning enligt bestämmelserna Användning enligt bestämmelserna innebär nerskärning av - grenar och kvistar med en diameter på max. (beroende på hur hårt och färskt träet är) - visset och fuktigt trädgårdsavfall som redan legat några dagar omväxlande med grenar och kvistar Det är absolut inte tillåtet att skära glas, metall, plast, plastpåsar, stenar, tygavfall, rötter med jord på eller avfall som inte har någon fast konsistens (t ex köksavfall). Denna trädgårds-kompostkvarn får endast användas privat, dvs hemma i trädgården. Som kompostkvarn för den privata hemmaträdgården, avses sådana apparater som inta används yrkesmässigt inom offentliga anläggningar, parker, sportanläggningar, lantbruk eller skogsbruk. I användning till rätt ändamål ingår också att de av tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs. Varje form av användning utöver detta gäller som användning utanför bestämmelserna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. Tillverkaren tar inget ansvar för skador som uppstått på grund av egenmäktiga förändringar av kompostkvarnen.134 Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Övriga risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Användning enligt bestämmelserna" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker. Hänsyn och försiktighet minskar riskerna för person- och sakskador. Risk att skada händer och fingrar om man går ner med handen i någon öppning och kommer i kontakt med knivarna. Risk att skada händer och fingrar i samband med att man monterar eller rengör knivarna. Risk att skadas genom att skärmaterial slungas i väg i området kring tratten. Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledningar. Beröring av spänningsförande delar i öppnade elektriska komponenter. Risk för hörselskador vid längre arbetspass utan hörselskydd. Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker. Säkerhetsanvisningar Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser innan ni börjar använda maskinen för att skydda både er själv och andra, för möjliga faror.

Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

Spara dessa säkerhetsanvisningar väl.

Maskin med säkerhetsfrånkoppling Kompostkvarnen har en säkerhetsfrånkoppling med automatisk motorbroms. Denna säkerhetsfrånkoppling förhindrar att mot orn kan tillkopplas om maskinen har öppnats, så att man inte kan komma i kontakt med de roterande knivarna.

Reparationer på säkerhetsfrånkopplingen får endast utföras av tillverkaren själv eller på auktoriserade service-verkstäder.

Informera er med hjälp av bruksanvisningen om maskinen och dess funktioner. Använd aldrig maskinen för andra ändamål än den är avsedd för (se avsnitten "Användning enligt bestämmelserna" och "Hur man använder kompostkvarnen

Se till att ni står stadigt så att ni har god balans. Sträck er inte framåt. Stå alltid på samma höjd som maskinen när ni kastar in trädgårdsavfallet. På ställen med lutning är det viktigt att man beaktar att man står stadigt och säkert. Apparaten får endast förflyttas då ni går, aldrig löpande eller springande (byte av arbetsplats). Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte redskapet om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador. Använd alltid skyddsglasögon, skyddshandskar och hörselskydd när maskinen är igång. Bär alltid lämpliga arbetskläder när maskinen är igång. − inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med. − inga vida och löst sittande klädesplagg − halksäkra skor − Långa byxor för skydd av benen − inga löst hängande kläder eller sådana med hängande band eller snören Arbeta inte barfota eller med lätta sandaler med apparaten.. Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den. Låt inte barn leka med apparaten. Håll barn på avstånd från kompostkvarnen. Rengöring och underhåll får inte utföras av barn. Använd aldrig maskinen när obehöriga personer uppehåller sig i närheten, särskilt inte med barn eller djur i närheten. Användaren ansvarar själv för olycksfall eller faror som kan uppstå för andra personer eller dessa personers ägodelar. Låt maskinen aldrig vara utan uppsikt. Se till att ert arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall. Inta en arbetsställning så att ni befinner er vid sidan om maskinen. Stick aldrig in händerna i påfyllnings- eller utkastningsöppningen. Håll alltid ansiktet och kroppen på avstånd från påfyllningsöppningen. Överbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet. Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och ändra inget som kan påverka säkerheten. Försök aldrig att kringgå låsfunktionen i skyddsanordningen. Förändra inte reglerinställningen på motorn; varvtalet reglerar nämligen en säker maximal arbetshastighet och skyddar motorn och alla roterande delar från skador genom överdrivet hög hastighet. Vänd er till kundtjänst vid problem. Använd maskinen aldrig utan påfyllningstratt. Förändra inte maskinen eller dess delar. Stäng maskinen alltid innan ni sätter igång den. Spruta inte maskinen med vatten. (riskkälla: elektrisk ström). Ta hänsyn till omgivningens påverkan: − Använd inte maskinen i fuktig eller våt omgivning. − Låt maskinen aldrig stå ute i regn. − Arbeta inte i dåligt väder (t.ex. regn eller åska). − Arbeta bara där det är god sikt. Se till att det är god belysning.135 Blockera knivarna resp. knivsatsen (se ”Hur man byter knivar ”) och använd skyddshandskar i samband med monterings- eller rengöringsarbeten för att förhindra att skada fingarna. Koppla ifrån apparaten och dra ut kontakten ur stickuttaget och se till att alla rörliga delar står helt stilla. − underhålls- och rengöringsarbeten − åtgärd av fel − vid kontroll av om anslutningsledningarna har flätats ihop eller skadats. − transport − reparationsarbeten − hur man byter knivar − att ni lämnar maskinen (även vid korta arbetsavbrott) Om in- och utloppen stoppas igen på maskinen, kopplar ni ifrån maskinen och drar ut stickkontakten, innan ni åtgärdar materialresterna i in- och utloppen. Berör inga rörliga och farliga delar, innan ni har skiljt maskinen från nätet och alla rörliga delar står helt stilla. Om anslutnings- eller förlängningskabeln skadas under driften, måste ni omedelbart koppla från den från spänningsnätet. Berör inte kabeln innan den är frånkopplad. Använd inte maskinen om kabeln är skadad eller sliten. Kontrollera att maskinen inte har fått några eventuella skador: − Före vidare användning ska man kontrollera skyddsanordningarna noga, så att de fungerar korrekt. − Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. − Skadade skyddsanordningar och delar måste fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen. − Skadade eller oläsliga etiketter med säkerhets- anvisningar måste ersättas. Förvara oanvända apparater på ett torrt, låst ställe, utanför barns räckvidd. Lagra maskinen där som bensinångor inte kan komma i beröring med öppen eld eller gnistor. Låt alltid apparaten svalna innan lagringen. Underhåll maskinen med omsorg och håll den ren. Elektrisk säkerhet Anslutningsledningen måste motsvara IEC 60245 (H 07 RN- F) och ha ett trådtvärsnitt på minst − 1,5 mm² vid kabellängder upp till 25 m − 2,5 mm² vid kablar över 25 m längd Långa och tunna anslutningsledningar skapar ett spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras. Stickkontakter och kopplingsdosor vid anslutnings- ledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastmaterial med samma mekaniska hållfasthet eller vara överdragna med dessa material. Anslutningsledningens stickkontakt måste vara stänkvattenskyddad. Vid montage se till att anslutningsledningen inte kläms eller knäcks och att stickkontakten inte blir blöt. Håll förlängningskabeln borta från rörliga och farliga delar, för att undvika skador på kabeln. Linda helt av kabeln om ni använder en kabeltrumma. Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget. Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad. Tänk på att ni inte kopplar in en skadad kabel till spänningsmatningen eller vidrör en skadad kabel innan den kopplats bort från spänningsmatningen. Skadad kabel kan leda till att aktiva delar vidrörs. Använd inga defekta anslutningsledningar. Använd endast godkända kablar och förlängningskablar vid arbete utomhus. Använd inte provisoriska kablar. Skyddsanordningar får aldrig överbryggas eller tas ur drift. Anslut kompostkvarnen med en jordfelsbrytare (30 mA). Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas. Om nätkabeln (om sådan finns) till denna apparat skadas, måste den ersättas av en särskild anslutningsledning som man kan få från tillverkaren eller dess kundtjänst. Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra service- verkstäder. Använd endast original-reservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte. Förfarande vid nödfall Påbörja lämpliga första-hjälpen-åtgärder anpassat till den skadade och begär fortast möjlig hjälp från en kvalificerad läkare. Skydda den skadade mot ytterligare skador och försök att få den skadade att vara lugn.

Idrifttagning Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. Förvissa er innan användningen om att inmatningstratten är tom. Ställ kompostkvarnen på en jämn och plan yta innan ni börjar använda den (så att den inte kan välta). Undvik att arbeta på fuktig mark. Fuktig mark minskar stabiliteten för apparaten och ökar olycksrisken. Använd inte apparaten på en grusbelagd eller makadambelagd yta, där utkastat material kan vålla skador. Använd enbart maskinen utomhus. Håll den på avstånd (minst 2 m) från en vägg eller ett annat fast föremål.136 Arbeta inte i dåligt väder med apparaten. Kontrollera före varje användning: − Om det finns defekter på anslutnings- eller förlängningskabeln (sprickor eller snitt) eller om kablarna är för gamla (spröda) Använd inga defekta anslutnings- eller förlängningskablar − om själva maskinen eventuellt kan vara skadad (se avsnittet "Säker användning − Om kvarnen är sliten eller skadad. Se också till att den står stadigt. − om alla skruvar, muttrar och bultar och annat fästmaterial är fastdragna − att kapslingar, skydd och skyddssköldar sitter på plats och är i gott skick. Nätanslutning Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag. Anslut maskinen via en jordfelsbrytare 30 mA. Använd endast treledare som förlängningskabel med ansluten jordning och som har tillräcklig ledningsarea. Vid ogynnsamma nätvillkor kan det under tillkopplingen av maskinen under en kort tid förekomma spänningsfall som kan ha inflytande på andra apparater (t.ex. lampflimmer). Man förväntar sig inga störningar, när husets anslutning av nätet har en varaktig strömbelastning av > 100 A per fas. Nätsäkringar

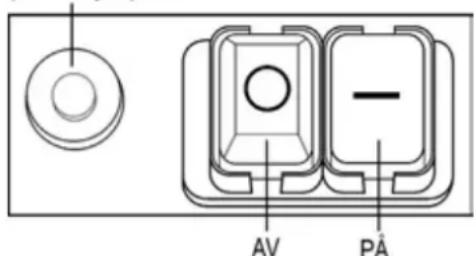

Till/Frånknapp Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Tillkoppling Tryck på den gröna knappen . Frånkoppling Tryck på den röda knappen . Återstartsäkring vid strömavbrott Vid elavbrott stängs maskinen av automatiskt (nollspänningsutlösningsdon). För att starta maskinen igen trycker ni på den gröna knappen. Motorskydd Motorn är utrustad med en skyddsbrytare som stänger av motorn automatiskt om den överbelastas. När motorn har svalnat (efter ca 5 minuter) kan den startas igen. Tryck på

1. återställningsknappen (motorskydd)

för att starta den igen. Använd en laddstake eller en krok för att ta bort blockerade föremål ur tratten eller utkastningsöppningen. Vänta tills hackelsemaskinen står stilla innan du startar den igen. Fångkorg Den integrerade fångkorgen är försedd med en låsspak och en säkerhetsfrånkoppling.

Koppla från maskinen innan uppsamlingskorgen sätts på eller tas av.

Fångkorgen är låst och fast förbunden med apparaten.

Fångkorgen är upplåst och lossad från apparaten. Apparaten kan inte kopplas till. Låses fångkorgen upp då apparaten är i gång, kopplas apparaten automatiskt från.

Hur man använder kompostkvarnen Inta en arbetsställning så att ni befinner er vid sidan om maskinen. Stå er aldrig i området kring öppningen där skärmaterialet kastas ut. Se till att ni står stadigt så att ni har god balans. Sträck er inte framåt. Stå alltid på samma höjd som maskinen när ni kastar in trädgårdsavfallet. Befinn er alltid vid idrifttagningen av apparaten utanför utkastningszonen.

Långa kvistar som står ut över maskinens kant kan utföra en piskande rörelse när det dras in av knivarna! Se till att ni befinner er på säkert avstånd! Använd efterstopp till de medlevererade stoppen, för materialet som ska hackas. Gå aldrig med händerna in i påfyllnings- eller utkastningsöppningen. Håll alltid ansiktet och kroppen på avstånd från påfyllningsöppningen. Håll inte händer, andra kroppsdelar och kläder i inmatningsrör, utkaströr eller i närheten av andra rörliga delar. Kontrollera att − det inte finns några materialrester kvar i påfyllningstratten innan ni tillkopplar maskinen − fångkorgen är låst och fast förbunden med apparaten Tippa eller transportera (byta arbetsplats) inte maskinen när motorn är igång. Tänk på att hålla motorn fri från avfall och andra ansamlingar som kan skada motorn eller leda till brand. När ni fyller påfyllningstratten är det viktigt att kontrollera att det inte hamnar några andra föremål än trädgårdsavfall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i påfyllningstratten.137 Koppla från maskinen innan uppsamlingskorgen sätts på eller tas av. Om föremål som maskinen inte kan bearbeta har hamnat i påfyllningstratten eller om ovanliga ljud hörs eller maskinen börjar vibrera på onormalt sätt måste man omgående frånkoppla maskinen och vänta tills den har stannat helt. Drag sedan ur nätkontakten och gör följande: − kontrollera om maskinen har tagit skada − byt ut eller låt reparera defekta delar − kontrollera apparaten och spänn fast lösa delar Ni får inte reparera apparaten, om ni inte är behörig till det.

Vilka material får jag skära med maskinen? Ja:

• Avfall från trädgården t.ex. häck- och trädavklipp, överblommade blommor Nej:

• Glas, metall, plast, plastpåsar, stenar, tygrester, rötter med jord på, mat-, fisk- och köttrester. Speciella anvisningar: Skär ner grenar, kvistar och trä kort tid efter att de har klippts resp. sågats av − dessa material blir mycket hårda när de väl har torkat, så att den maximala diametern som kan bearbetas blir mindre. Tag bort kvistarna på större grenar. Bearbetning av trädgårdaavfall som är mycket vattenhaltigt och som tenderar att klistra ihop - ska dessa skäras omväxlande med trämaterial för att förhindra att maskinen täpps igen. Låt inte det bearbetade fliset växa för högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset stoppar upp i utkaströret. Därigenom kan det uppstå ett bakslag av materialet genom inmatningsöppningen. Rensa inmatningsöppningen och utkaströret när apparaten är tillstoppad. Koppla därför alltid först från motorn och dra ut stickproppen ur eluttaget. Beakta den maximala grendiametern som får skäras (se ”Tekniska data”). Beroende på typ och färskhet på träet, kan den maximala diametern på grenar som ska skäras, reduceras. Knivarna drar i stort sett automatiskt in materialet som ska skäras. Undvik att överbelasta och blockera motorn om ni vill skära tjockare grenar genom att dra grenen fram och tillbaka. Om motorn överbelastas frånkopplas den automatiskt genom motorskyddsbrytaren. − Tillkoppla sedan maskinen igen efter ca. 5 min. − Om det inte går att tillkoppla den igen efter denna tid, se avsnittet "Möjliga störningar

Hur man byter knivar Drag alltid ur nätkontakten innan ni byter ut knivar. Risk att skada sig sig på händer och fingrar i samband med arbeten på knivarna.

Sämre skäreffekt: En kniv är trubbig Vänd på kniven så att ni får fram den oanvända sidan. Alla knivar är trubbiga En ny knivsats måste monteras (beställningsnummer 382425). Ersätt alltid slitna eller skadade knivar parvis, för att undvika obalans.

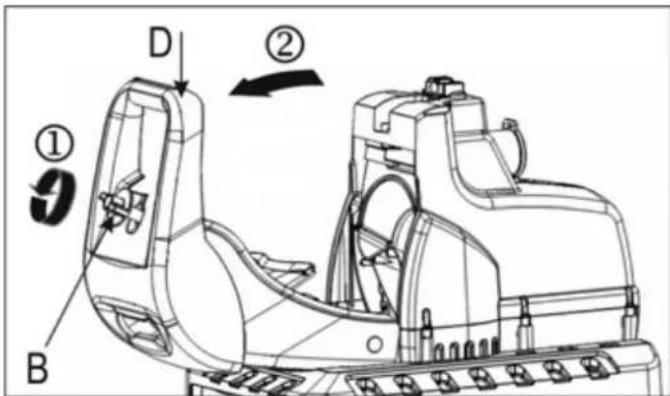

Öppna kompostkvarnen

1. Öppna apparaten genom att lossa förslutningsskruven

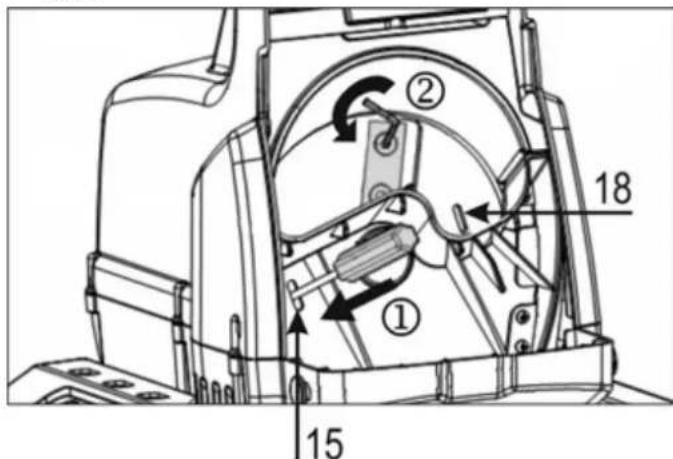

Vänd eller byt ut kniven

1. Slitsen i knivskivan (18) måste stämma överens med slitsen i

motkniven (15). Stick sen en skruvmejsel genom slitsen för att dra åt knivskivan.

2. Lossa skruvarna. Vänd eller byt ut kniven.

3. För att vända eller byta den andra kniven, tar ni bort

skruvmejseln och vrider på knivskivan. Upprepa sen punkt 1 och 2.138 Underhåll / Skötsel / Förvaring

• Innan underhållsarbeten genomförs ska − motorn stängas av och stickkontakten dras ut. − låt apparaten svalna − skyddshandskar tas på för att undvika skador. Är apparaten frånkopplad för underhåll, lagring eller utbyte av något tillbehör, ska ni säkerställa att energikällan är frånkopplad och nätanslutningen är borttagen. Se till att rörliga delar står stilla och om det finns en nyckel, ska den dras ut. Låt alltid apparaten svalna innan underhåll, omändring, etc. Knivarna stannar inde direkt efter frånkoppling. Vänta därför innan ni börjar med reparation eller underhåll, tills alla delar står stilla. Vid underhåll av skärverktyget ska man tänka på att den fortfarande kan gå genom startmekanismen, även om motorn inte går på grund av låsning av kapslingen. Tänk på att ta bort verktyg och skruvnycklar efter avslutat underhålls- eller reparationsarbete.

• Kompostkvarnen är nästan helt underhållsfri. Observera följande för att den ska hålla så länge som möjligt: − se till att luftspalterna är fria och rena − kontrollera fästskruvarna (dra åt dem vid behov) − Rengör maskinen noga både in- och utvändigt när ni har använt den färdigt. Använd endast en varm och fuktig trasa eller en mjuk borste för att rengöra maskinen. Använd aldrig rengörings- eller lösningsmedel. Ni kan utsätta apparaten för obotliga skador. Plastdetaljerna kan angripas av kemikalier. − rengör inte kvarnen med rinnande vatten eller en högtryckstvätt − Skydda blanka metalldelar efter varje användning för korrosion genom att behandla dem med en miljövänlig och biologiskt nedbrytbar olja i sprayform. Ersätt alltid slitna eller skadade knivar parvis, för att undvika obalans.

Innan varje störningsavhjälpning − Slå från apparaten − Vänta tills kompostkvarnen står stilla − Dra ut nätanslutningen

Fel möjlig orsak Åtgärd Motorn startar inte

Ingen nätspänning − Anslutningskabel defekt − Husets överdel är inte riktigt stängd (säkerhets- frånkopplingen har reagerat) − Fångkorg upplåst (Säkerhetsfrån- kopplingen fångkorg löstes ut)

Kontrollera säkringen. − Kontrolleras av (elektriker).

Stäng husets överdel ordentligt och tag bort ev. Nedsmutsningar − Lås fångkorgen Motorn brummar, men startar inte

Knivarna är blockerade

− Kondensator defekt − Frånkoppla maskinen, drag ur nätkontakten och rengör maskinens inre − Ta maskinen till en auktoriserad service- verkstad för raparation. Sämre skäreffekt Kniven (knivarna) är trubbiga Byt ut knivarna Motorn startar, men blockerar vid minsta belastning och stängs av med motorskyddsströmställaren Skarvkabeln är för lång eller tvärsnittet för litet. Eluttaget är för långt borta från huvud-anslutningen och anslutningsledningen har för litet tvärsnitt. Förlängningskabel minst 1,5 mm², max. 25 m lång. Vid längre kabel, tvärsnitt minst 2,5 mm².

Vid ytterligare felaktiga funktioner var vänlig ta kontakt med vår kundservice.139 Tekniska data Model AMF 2300 AMF 2500 AMF 2800 Tillverkningsår se sista sidan Motor Växelströmmotor 230 V, 50 Hz, 2800 min

S1 2000 W 2000 W 2300 W Till-/frånbrytare med motorskyddsbrytare, elektrisk säkerhetsfrånkoppling, nollspänningsutlösare Vikt 23,0 kg 23,0 kg 24,0 kg Ljudtrycksnivå L

(uppmätt enligt direktiv 2000/14/EG) 96,5 dB (A) K = 3 dB (A) 96,5 dB (A) K = 3 dB (A) 82,9 dB (A) K = 3 dB (A) Uppmätt bullernivå L

(uppmätt enligt direktiv 2000/14/EG) 109 dB (A) 109 dB (A) 105 dB (A) Max. tillåten grendiameter (gäller endast för färskt skuret trämaterial) ∅ max. 40 mm ∅ max. 40 mm ∅ max. 45 mm Säkerhetsklass

Skyddklass IP 24 Nätsäkring

оранжевый, 382613 / Режущий валик 1, AMF 2500 Se reservdelarna på sprängskissen. Reservdelsbeställning: − Referenskälla är tillverkaren − Erforderliga uppgifter vid beställning:

• Reservdelsnummer / Beteckning

Fastsättningsklämma Strmeň pre upevnenie Pritrdilna objemka

Bakre förstärkningssträva Zadná vzpera Zadnja ojačitvena prečka

Stödben vänster Ľavá noha Leva nosilna noga
