NÁVOD K OBSLUZE U5120GW HISENSE

Před tím, než začnete soundbar používat, si pozorně přečtěte tuto příručku a ponechte si ji, abyste do ní mohli znovu nahlédnout. Obsah

1. Důležité bezpečnostní pokyny

POZOR NEBEZPEČÍ ÚRAZU

ELEKTRICKÝM PROUDEM –

NEOTEVÍRAT Symbol blesku se šipkou v rovnostranném trojúhelníku upozorňuje uživatele na přítomnost neizolovaného „nebezpečného napětí“ uvnitř výrobku, které může být tak vysoké, že pro člověka představuje riziko úrazu elektrickým proudem. Symbol vykřičníku v rovnostranném trojúhelníku upozorňuje uživatele na přítomnost důležitých pokynů pro provoz, údržbu nebo servis, které jsou uvedené v dokumentaci k přístroji.

Přečtěte si tyto pokyny – Před zahájením používání tohoto výrobku je nutné přečíst všechny bezpečnostní a provozní pokyny. Tyto pokyny si uschovejte – Bezpečnostní a provozní pokyny je třeba uschovat, abyste do nich mohli znovu nahlédnout. Dbejte na všechny výstrahy – Je třeba dbát na všechny výstrahy uvedené na přístroji a v pokynech pro obsluhu. Dodržujte všechny pokyny – Je třeba dodržovat všechny pokyny pro obsluhu a používání přístroje. Nepoužívejte tento přístroj v blízkosti vody – Přístroj se nesmí používat v blízkosti vody nebo vlhkosti, například ve vlhkém sklepě, u bazénu a na podobných místech. Čistěte pouze suchým hadříkem. Nezakrývejte žádné ventilační otvory. Instalaci proveďte podle pokynů výrobce. Neumísťujte v blízkosti zdrojů tepla, například radiátorů, topných těles, sporáků nebo jiných zařízení (včetně např. zesilovačů), které produkují teplo. Neobcházejte bezpečnostní prvky jednopolohových nebo zemnicích elektrických zástrček. Jednopolohová zástrčka má dvě čepele, z nichž jedna je o něco širší. Zemnicí zástrčka má dvě čepele

a třetí kolík pro uzemnění. Širší čepel nebo třetí kolík slouží pro vaši bezpečnost. Pokud dodaná zástrčka nepasuje do vaší zásuvky, obraťte se na elektrikáře, aby zajistil výměnu zastaralého typu zásuvky. Chraňte napájecí šňůru, aby se na ni nešlapalo nebo nedocházelo k její deformaci, zejména v okolí zástrček, rozdvojek a v místech, kde vychází ze zařízení.

Používejte pouze doplňky a příslušenství určená výrobcem.

Používejte pouze s vozíkem, stojanem, stativem, držákem nebo stolkem určeným výrobcem nebo prodávaným s přístrojem. Při umístění na vozík nebo pojízdný nábytek s ním pojíždějte opatrně, aby se přístroj na vozíku nepřevrhl a nezpůsobil zranění.

Odpojte napájení přístroje během bouřky nebo pokud přístroj nebudete delší dobu používat.

Veškeré servisní zásahy přenechte kvalifikovaným pracovníkům. Servisní zásah je nutný v případě, že došlo k jakémukoli poškození přístroje, například poškození napájecího kabelu nebo zástrčky, k polití přístroje, pádu objektu do přístroje, vystavení přístroje vlhkosti nebo dešti, nestandardnímu chování přístroje nebo pádu přístroje.

Tento přístroj patří mezi elektrické spotřebiče s třídou ochrany II s dvojitou izolací. Byl navržen tak, aby nevyžadoval bezpečnostní připojení k elektrickému uzemnění.

Na přístroj nesmí kapat nebo stříkat žádné tekutiny. Na přístroj se nesmí pokládat žádné objekty naplněné tekutinami, například vázy.

Minimální vzdálenost kolem přístroje pro zajištění dostatečné ventilace je 5 cm.

Ventilace přístroje nesmí být zhoršena zakrytím ventilačních otvorů objekty, například novinami, ubrusem, dečkami apod.

Na přístroj se nesmějí umísťovat žádné zdroje otevřeného ohně, například zapálené svíčky.

Baterie je třeba recyklovat nebo likvidovat v souladu s národními a místními předpisy.

Přístroj je vhodný k používání v mírném nebo tropickém podnebí.

Upozornění: Použitím jiných prvků, úprav nebo postupů, než které jsou zde uvedeny, může dojít k nebezpečné expozici záření nebo k jiným nebezpečným situacím. Abyste zabránili vzniku požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti nebo vlhkosti. Na přístroj nesmí kapat nebo cákat žádné kapaliny a nesmí se na něj umísťovat žádné předměty naplněné kapalinami, například vázy. Síťová zástrčka nebo konektor pro připojení napájení se používají k rychlému odpojení přístroje a musejí být snadno přístupné. V případě nesprávně provedené výměny baterií může dojít k výbuchu. Při výměně používejte pouze stejný nebo odpovídající typ. Pro zařízení 5G Wi-Fi Zařízení pro provoz v pásmu 5150–5350 MHz je určené pouze k použití v interiéru, aby se snížila možnost škodlivého rušení mobilních satelitních systémů pracujících na stejných kanálech. Správná likvidace tohoto výrobku. Toto označení znamená, že výrobek nesmí být v rámci EU likvidován jako součást komunálního odpadu. Abyste zabránili možnému poškození životního prostředí a zdraví lidí v důsledku nesprávné likvidace odpadů, zajistěte odpovědnou recyklaci výrobku a přispějte k udržitelnému využívání druhotných surovin. Použitý přístroj vraťte prostřednictvím sběrných a recyklačních systémů, nebo se obraťte na prodejce tohoto přístroje, který výrobek předá k ekologicky bezpečné recyklaci.

Baterie (sady baterií nebo akumulátory) se nesmějí vystavovat působení vysokých teplot, například ohni nebo jiným přímým zdrojům tepla. Před použitím tohoto systému zkontrolujte, zda jeho napájecí napětí odpovídá napětí vašeho místního zdroje napájení. Neumisťujte tento přístroj do blízkosti silných magnetických polí. Neumisťujte tento přístroj na zesilovače nebo přijímače. Pokud dojde k vniknutí předmětu nebo kapaliny do systému, odpojte systém a před jeho dalším používáním ho nechte zkontrolovat kvalifikovaným pracovníkem. Nepokoušejte se čistit přístroj chemickými rozpouštědly, protože by mohly poškodit povrch. Používejte čistý, suchý nebo mírně navlhčený hadřík. Při vytahování napájecí zástrčky ze zásuvky vždy tahejte přímo za zástrčku, nikdy netahejte za kabel. Pokud dojde ke změnám nebo úpravám tohoto přístroje, které nejsou výslovně schváleny stranou odpovídající za dodržování předpisů, nesmí uživatel tento přístroj již dále používat. Typový štítek je nalepen na spodní nebo zadní straně přístroje. Používání baterií UPOZORNĚNÍ Abyste zabránili vytečení baterií, které by mohlo způsobit zranění osob, poškození majetku nebo přístroje: Vložte všechny baterie správně, + a − podle označení na přístroji. Nepoužívejte staré a nové baterie zároveň. Nepoužívejte zároveň různé typy baterií, např. alkalické, standardní (zinko-uhlíkové) nebo nabíjecí (Ni‑Cd, Ni‑MH atd.). Když nebudete přístroj delší dobu používat, baterie vyjměte. Prohlašujeme tímto, že tento výrobek je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnice RED 2014/53/EU a nařízeními Spojeného království z roku 2017 o rádiových zařízeních. Ochranné známky:

Patenty DTS najdete na stránkách http:// patents.dts.com. Vyrobeno na základě licence poskytnuté společností DTS, Inc. (pro společnosti se sídlem v USA/Japonsku/Tchajwanu) nebo na základě licence poskytnuté společností DTS Licensing Limited (pro všechny ostatní společnosti). DTS, DTS Play-Fi, Play-Fi a loga DTS Play-Fi a Play-Fi jsou registrované ochranné známky nebo ochranné známky společnosti DTS, Inc. ve Spojených státech a dalších zemích. © 2021 DTS, Inc. VŠECHNA PRÁVA VYHRAZENA. Logo Wi-Fi CERTIFIED™ je registrovaná ochranná známka Wi-Fi Alliance®. K ovládání tohoto reproduktoru s funkcí AirPlay 2 je nutný systém iOS 11.4 nebo novější. Použití označení Works with Apple znamená, že je dané příslušenství navržené tak, aby fungovalo konkrétně s technologií uvedenou na tomto označení, a že bylo vývojářem certifikováno, aby splňovalo výkonnostní standardy společnosti Apple. Apple® a AirPlay® jsou ochranné známky společnosti Apple Inc., registrované ve Spojených státech a dalších zemích. Software Spotify podléhá licencím třetích stran, které jsou dostupné zde: www.spotify.com/ connect/third-party-licenses.

Google, Google Play a Chromecast built-in jsou ochranné známky společnosti Google LLC. Funkce Google Assistant není v některých jazycích a zemích dostupná. Dolby, Dolby Vision, Dolby Atmos a symbol dvojitého D jsou registrované ochranné známky společnosti Dolby Laboratories Licensing Corporation. Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Důvěrné nepublikované materiály. Copyright © 2012-2021 Dolby Laboratories. Všechna práva vyhrazena. Termíny HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc. Slovní značka a loga Bluetooth® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc. a veškeré použití těchto značek společností Hisense podléhá licenci. Ostatní ochranné známky a obchodní názvy jsou majetkem příslušných vlastníků.

Podporované vstupní zvukové formáty Formát

● : Podporovaný formát.

-- : Nepodporovaný formát. Poznámka: Konektor HDMI IN 1/2 nepodporuje zvukové formáty s ochranou proti kopírování, například Super Audio CD nebo DVD-Audio.

Podporované formáty HDMI videa Rozlišení

Barevný prostor Barevná hloubka

RGB 4:4:4 YCbCr 4:4:4 8 bitů

YCbCr 4:2:2 8/10/12 bitů

RGB 4:4:4 YCbCr 4:4:4 10/12 bitů 50/59,94/60 Hz

RGB 4:4:4 YCbCr 4:4:4 8 bitů

Nastavení pro [Formát signálu HDMI] [rozšířený formát] 1) [standardní formát] 2) RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 8/10/12 bitů RGB 4:4:4 ○ : Kompatibilní se 3D signály ve formátu snímků vedle sebe (s poloviční šířkou) ◎ : Kompatibilní se spojováním snímků a 3D signály ve formátu

1) Použijte prosím kvalitní vysokorychlostní ethernetový kabel HDMI podporující 18 Gbp/s.

2) Použijte prosím kvalitní vysokorychlostní ethernetový kabel HDMI.

Hlavní přístroj Dálkový ovladač / Baterie AAA × 2 Bezdrátový subwoofer

Síťový napájecí kabel*

Kabel HDMI Optický kabel

Šrouby pro uchycení na stěnu (× 2) / Nosníky (× 2) / Šrouby do nosníků (× 4) / Hmoždinky (× 4)

Uživatelská příručka / Průvodce pro rychlý start

Počet napájecích kabelů a typ zástrčky se liší podle regionu.

Snímky, obrázky a nákresy v této uživatelské příručce jsou jen pro ilustraci. Skutečný produkt může vypadat jinak.

Konstrukce a specifikace se mohou změnit i bez předchozího upozornění.

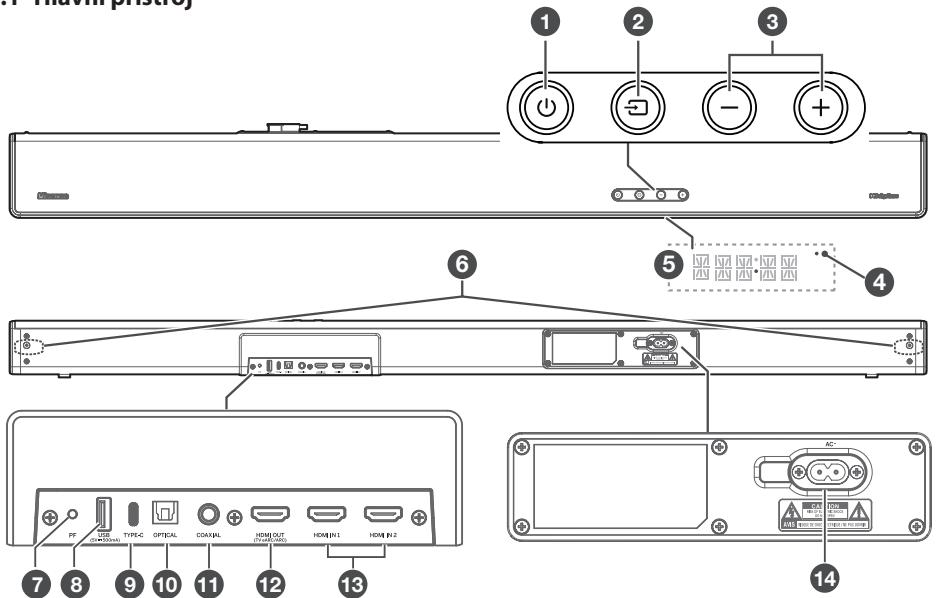

3. Identifikace součástí

Stav Zapnuto Polopohotovostní režim Ekopohotovostní režim Akce Funkce

• Sleduje stav zdroje. Jedno
• Wi-Fi je stále zapnuté. stisknutí • Stále podporuje Play-Fi a Airplay2. Stisknutí • Wi-Fi je vypnuté.

• Produkt vstoupí do podržení režimu nízké spotřeby. po dobu 5 • Opětovné spuštění sekund systému zabere o něco delší čas.

Tlačítko (SOURCE) Výběr funkce přehrávání. Tlačítko VOL+/VOLZvýšení nebo snížení úrovně hlasitosti. LED indikátor Wi-Fi Stav LED Stav Bliká Režim přístupového bodu Wi-Fi (AP) Dvojitě bliká Režim Wi-Fi Protected Setup (WPS) Trvale svítí Připojeno / úspěšně spárováno Okénko displeje / Snímač pro dálkový ovladač Zobrazuje aktuální stav. Přijímá signály z dálkového ovladače. Šrouby Vyjměte šrouby a nainstalujte šrouby pro uchycení na stěnu do zadní části přístroje. Tlačítko PF (Nastavení Wi-Fi)

• Spustí nastavení Wi-Fi pro Play-Fi.

• Stiskněte a podržte tlačítko po dobu ： 8 sekundy 3 sekundy Režim přístupového bodu Wi-Fi (AP) Režim Wi-Fi Protected Setup (WPS) Zdířka USB Vložení USB zařízení za účelem přehrávání hudby. Zdířka TYPE-C Pro hardwarový klíč bezdrátového zadního prostorového reproduktoru. Soupravu pro prostorový zvuk je nutné zakoupit samostatně. Tento konektor nelze použít k připojení jiných zařízení Type C. Zdířka OPTICAL Použijte k propojení s konektorem OPTICAL OUT na externím zařízení. Zdířka COAXIAL Použijte k propojení s konektorem COAXIAL OUT na externím zařízení. Zdířka HDMI OUT (TV eARC/ARC) Konektor k připojení televizoru. Konektor podporuje funkci HDMI eARC/ARC, která umožňuje, aby mohl soundbar přehrávat zvuk přicházející z připojeného televizoru. Zdířka HDMI IN (1/2) Dva HDMI konektory k připojení zdrojových HDMI zařízení, například DVD přehrávače, Blu‑ray Disc™ přehrávače nebo herní konzole. Upozorňujeme, že v jednu chvíli je možné využívat pouze jeden HDMI vstup.

Zdířka AC~ Připojení ke zdroji napájení.

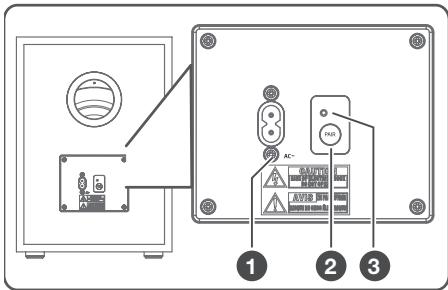

3.2 Bezdrátový subwoofer

Zdířka AC~ Připojení ke zdroji napájení.

Tlačítko PAIR Stisknutím aktivujete funkci párování mezi hlavním přístrojem a subwooferem.

Indikátor PAIR Jakmile se subwoofer spáruje se soundbarem, přestane světlo blikat.

Stav Zapnuto Polopohotovostní režim Ekopohotovostní režim

Akce Funkce Jedno stisknutí

• Sleduje stav zdroje.
• Wi-Fi je stále zapnuté.
• Stále podporuje Play-Fi a Airplay2. Stisknutí • Wi-Fi je vypnuté.

• Produkt vstoupí do režimu nízké podržení spotřeby. po dobu 5 • Opětovné spuštění systému sekund zabere o něco delší čas. (SOURCE) Výběr funkce přehrávání.

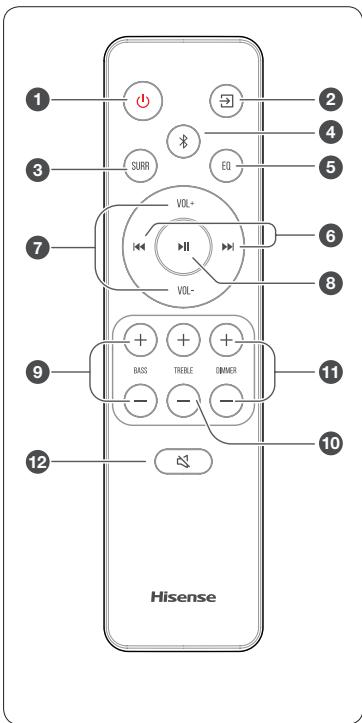

ZAPNUTÍ nebo VYPNUTÍ prostorového zvuku. Výběr režimu Bluetooth. Stisknutím a podržením tlačítka (BT) se aktivuje funkce párování v režimu Bluetooth nebo odpojí stávající spárované zařízení Bluetooth.

Přeskočení na předcházející nebo následující skladbu v režimu BT nebo USB.

Výběr přednastaveného zvukového efektu.

VOL+/VOL- Zvýšení nebo snížení úrovně hlasitosti.

Přehrávání/pauza/pokračování v přehrávání v režimu BT/USB. Stisknutím a přidržením tlačítka na dobu 3 sekund vstupte do režimu nastavení. Potvrďte výběr.

TREBLE+/− Úprava úrovně výšek.

DIMMER+/− Úprava jasu displeje.

Úprava úrovně basů. (ZTLUMIT) Ztlumení nebo opětovné zapnutí zvuku.

4.1 Příprava dálkového ovladače

Dodávaný dálkový ovladač umožňuje ovládat přístroj na dálku. I když budete přístroj ovládat dálkovým ovladačem v jeho pracovním dosahu 6 m (19,7 stop), funkčnost dálkového ovládání může být narušena, pokud se mezi ovladačem a přístrojem budou nacházet nějaké překážky. Funkčnost může být narušena i v případě, že budete dálkový ovladač používat v blízkosti jiných produktů, které vysílají infračervené paprsky, nebo pokud se budou v blízkosti přístroje používat jiná zařízení pro dálkové ovládání využívající infračervené paprsky. Obdobně může být narušena i funkčnost těchto jiných produktů.

4.2 Výměna baterií v dálkovém ovladači

Stiskněte a odsuňte zadní kryt dálkového ovladače, abyste otevřeli bateriový prostor. Vložte dvě baterie velkosti AAA. Ujistěte se, že póly (+) a (−) na bateriích odpovídají označení (+) a (−) v bateriovém prostoru. Zavřete kryt bateriového prostoru. Opatření týkající se baterií

Ujistěte se, že jste vložili baterie se správnými kladnými „ “ a zápornými „ “ polaritami. Používejte baterie stejného typu. Nikdy nepoužívejte baterie různých typů společně. Lze používat buď nabíjecí, nebo nenabíjecí baterie. Věnujte pozornost upozorněním na jejich štítcích. Při vyjímání krytu baterií a samotných baterií si dejte pozor na nehty. Dálkový ovladač neupusťte. Nevystavujte dálkový ovladač žádným nárazům. Dálkový ovladač nepolijte vodou ani jinou kapalinou. Nepokládejte dálkový ovladač na mokré objekty. Neumisťujte dálkový ovladač na přímé slunce nebo do blízkosti silných zdrojů tepla. Když nebudete dálkový ovladač dlouho používat, vyjměte z něj baterie, aby nedošlo k rozleptání nebo vytečení baterií, které by mohlo způsobit zranění osob, poškození majetku nebo požár. Nepoužívejte jiné než určené baterie. Nepoužívejte zároveň nové a staré baterie. Nikdy nedobíjejte baterie, pokud si nejste jistí, že se jedná o dobíjecí akumulátory.

4.3 Umístění a montáž

Pokud máte televizor položený na stole, můžete přístroj umístit na stůl přímo před stojan televizoru tak, aby byl vzhledem obrazovce uprostřed. Pokud máte televizor upevněný na stěně, můžete přístroj uchytit na stěnu přímo pod obrazovku televizoru.

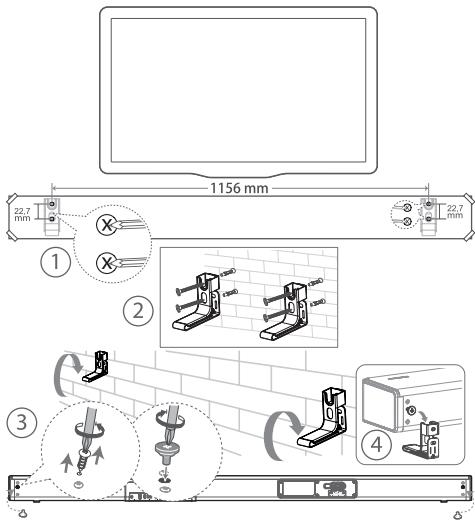

4.4 Uchycení na stěnu (při použití

Montáž smějí provádět pouze kvalifikovaní pracovníci. Nesprávná instalace může vést k vážnému zranění osob a poškození majetku (pokud si chcete tento výrobek nainstalovat sami, musíte zkontrolovat, zda se ve stěně nenacházejí například instalace rozvodů elektřiny nebo vody). Odpovědností pracovníka provádějícího instalaci je ověřit si, zda stěna dokáže unést celkovou hmotnost přístroje a stěnových držáků. Pro montáž jsou potřeba další nástroje, které nejsou součástí dodávky. Neutahujte šrouby příliš velkou silou. Tuto uživatelskou příručku si uschovejte, abyste do ní mohli později znovu nahlédnout. Před zahájením vrtání a montáže zkontrolujte typ stěny pomocí elektronického detektoru kovů. UPOZORNĚNÍ

• Tento přístroj musí být bezpečně připevněn k podlaze nebo stěně v souladu s montážními pokyny, aby nedošlo ke zranění.
• Doporučená výška montáže na stěnu: ≤ 1,5 metrů.

Vyvrtejte ve stěně 4 paralelní otvory (každý o ø 5,5–6 mm podle typu stěny). Vzdálenost mezi otvory by měla být 1156 mm. Pokud je třeba, upevněte do každého otvoru ve zdi jednu hmoždinku. Pomocí šroubů a šroubováku (je součástí balení) upevněte na stěnu nástěnné držáky. Ujistěte se, že jsou bezpečně namontované. Vyjměte šrouby v zadní části přístroje. Vložte do zadní části přístroje šrouby určené k uchycení přístroje na stěnu. Zvedněte přístroj, umístěte ho k nástěnným držákům a nasuňte ho do nich. k propojení soundbaru, AV zařízení a televizoru: Metoda 1: eARC/ARC (Audio Return Channel) Funkce eARC/ARC (Audio Return Channel, zpětný zvukový kanál) umožňuje posílat zvuk z televizoru podporujícího ARC do soundbaru pomocí jediného propojení HDMI. Abyste mohli používat funkci ARC, ujistěte se, že váš televizor podporuje funkce HDMI-CEC i ARC a obě jsou správně nastavené. Při správném nastavení můžete ovládat hlasitost soundbaru (VOL +/− a ZTLUMIT) pomocí dálkového ovladače televizoru.

Hranice zvuku DTS:X již nejsou omezené pevnou pozicí umístění reproduktorů ani specifickými signály jednotlivých kanálů. Lze je pružně přizpůsobit podle prostředí, ve kterém se zvuk přehrává, aby bylo v rámci tohoto prostředí dosaženo nejlepšího zvuku. Pro použití Dolby Atmos® / DTS:X Funkce Dolby Atmos® / DTS:X jsou dostupné v režimu HDMI VSTUP 1 / HDMI VSTUP 2 a HDMI eARC/ARC. Podrobnosti k připojení najdete v části „Připojení HDMI“.

1. Pokud chcete používat Dolby Atmos® / DTS:X

v režimu HDMI VSTUP 1 a HDMI VSTUP 2, musí váš televizor podporovat funkci Dolby Atmos® / DTS:X nebo funkci přenášení zvuku HDMI (audio passthrough).

2. Ujistěte se, že máte pro bitstream na výstupu

zvuku připojeného externího zařízení (např. přehrávače Blu-ray, DVD, televizoru apod.) vybranou volbu „Bitstream“, „RAW“ nebo „No Encoding“ (žádné kódování).

3. Když se soundbar přepne do formátu Dolby

Atmos / DTS:X / Dolby Digital / PCM, zobrazí se na něm hlášení DOLBY ATMOS / DTS:X / DOLBY AUDIO / PCM AUDIO.

HDMI OUT (TV eARC/ARC) Dolby Atmos® poskytuje zážitek z poslechu, při kterém vás obklopí zvuk ve trojrozměrném prostoru s plností, čistotou a výkonem technologie Dolby. Více informací najdete na dolby.com/ technologies/dolby-atmos

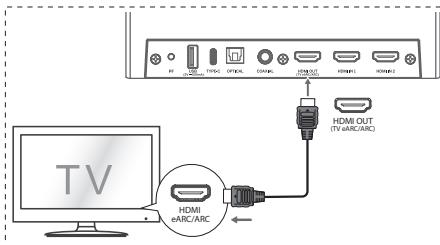

Propojte kabelem HDMI (je součástí dodávky) zdířku HDMI OUT (TV eARC/ARC) HDMI OUT přístroji se zdířkou HDMI (ARC) na televizoru

podporujícím funkci ARC. Pak pomocí dálkového ovladače vyberte HDMI eARC. Tipy:

• Váš televizor musí podporovat funkce HDMI OUT HDMI‑CEC a ARC. Funkce HDMI-CEC a ARC musejí být nastavené na Zapnuto.
• Způsob nastavení funkcí HDMI-CEC a ARC se HDMI IN může lišit podle konkrétního televizoru. Více informací o funkci ARC najdete v příslušné uživatelské příručce.
• ARC funguje jen se zařízeními, která podporují funkci HDMI ARC, a s kabelem HDMI OUT HDMI 1.4 (a novějším). Blu-ray Player / DVD Player / Recorder / Set-top Box...

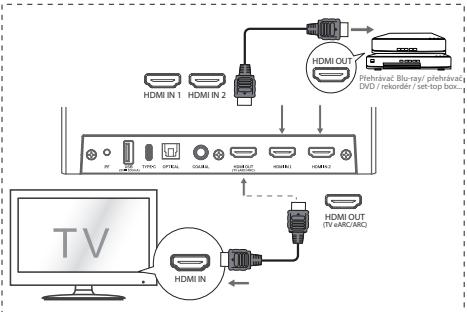

(TV eARC/ARC) (TV eARC/ARC) OPTICAL Metoda 2: Standardní HDMI Pokud váš televizor nepodporuje funkci HDMI eARC/ARC HDMI ARC, propojte OPTICAL soundbar s televizorem pomocí standardního připojení HDMI. HDMI OUT Přehrávač Blu-ray/ Blu-ray Player / DVDpřehrávač Player / DVD / rekordér / set-top Recorder / Set-top Box...box...

5.3 Použití zdířky HDMI

Některé 4K televizory s HDR vyžadují nastavit vstup HDMI nebo obraz pro příjem HDR. Podrobné pokyny k nastavení zobrazení HDR najdete v uživatelské příručce svého televizoru. Použití HDMI

Pomocí kabelu HDMI propojte zdířku HDMI OUT (eARC/ARC) na soundbaru se zdířkou HDMI OUT HDMI IN na televizoru.

HDMIzdířku OUT Pomocí kabelu HDMI propojte HDMI IN (1HDMInebo

2 na soundbaru s externími zařízeními (např. s herní konzolí, HDMI eARC/ARC přehrávačem DVD a Blu-ray). (TV eARC/ARC)

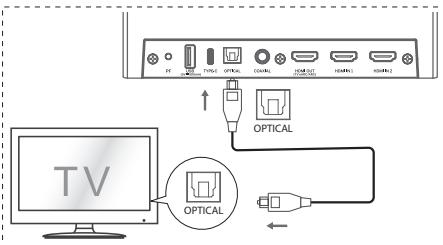

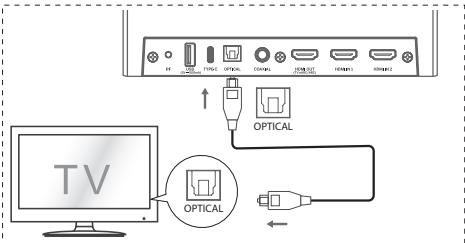

5.4 Použití zdířky OPTICAL

napětí uvedenému na typovém štítku, který je nalepen na spodní nebo zadní straně přístroje. Před připojením napájecího kabelu se přesvědčte, že jste dokončili všechna ostatní propojení. HDMI OUT (TV eARC/ARC) HDMI OUT K propojení zdířky OPTICAL OUT na

televizoru HDMI a zdířky OPTICAL na přístroji HDMI IN použijte OPTICKÝ kabel.

Soundbar Zapojte napájecí kabel do AC~ zdířky na hlavním přístroji a pak do napájecí zásuvky.

• Počet napájecích kabelů a jejich zástrčky se liší podle regionu. OPTICAL

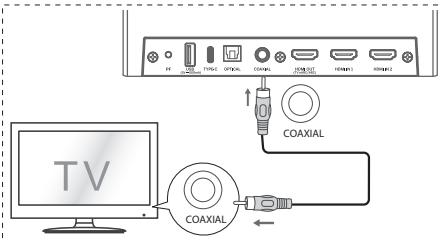

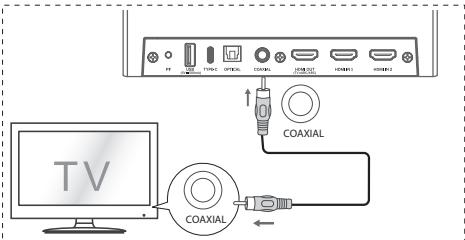

5.5 Použití zdířky COAXIAL

K propojení zdířky COAXIAL OUT na televizoru s COAXIAL zdířkou na přístroji OPTICAL COAXIAL můžete použít KOAXIÁLNÍ kabel. COAXIAL

5.7 Spárování se subwooferem

Automatické párování Subwoofer a soundbar se při zapojení obou přístrojů do napájecí zásuvky po zapnutí automaticky spárují. K propojení těchto dvou přístrojů není třeba žádný kabel.

Stav můžete určit podle indikátoru na bezdrátovém subwooferu. COAXIAL COAXIAL Tip: Přístroj nemusí být schopný dekódovat všechny formáty digitálního zvuku z vstupního zdroje. V takovém případě se zvuk přístroje vypne. Toto NENÍ závada. Ujistěte se, že je nastavení zvuku na vstupním zdroji (např. na televizoru, herní konzoli, DVD přehrávači apod.) nastaveno na PCM nebo Dolby Digital (podrobnosti o nastavení zvuku najdete v uživatelské příručce ke vstupnímu zařízení), když používáte HDMI / OPTICKÝ / KOAXIÁLNÍ vstup.

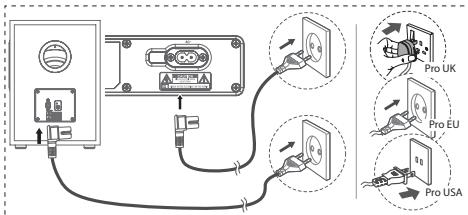

5.6 Připojení napájení

Nebezpečí poškození výrobku! Přesvědčte se, že napětí zdroje napájení odpovídá Stav LED Stav Rychle bliká Subwoofer je v režimu párování Trvale svítí Připojeno / úspěšně spárováno Pomalu bliká Připojení / spárování se nezdařilo POZNÁMKY:

Nemačkejte tlačítko Pair na zadní části subwooferu, používá se jen při ručním párování.

Pokud se automatické spárování nepodaří, spárujte subwoofer s hlavním přístrojem ručně. Ruční párování

Přesvědčte se, že jsou všechny kabely dobře připojené a že je hlavní přístroj v pohotovostním režimu.

Stiskněte a několik sekund podržte stisknuté tlačítko Pair na zadní části subwooferu. Vstoupí do režimu párování a indikátor spárování začne rychle blikat.

Stisknutím tlačítka na hlavním přístroji nebo na dálkovém ovladači hlavní přístroj zapnete.

Po úspěšném bezdrátovém spojení se indikátor spárování trvale rozsvítí.

Pokud indikátor spárování bliká, bezdrátové spojení se nezdařilo. Odpojte kabel subwooferu a poté po 3 minutách hlavní kabel znovu připojte. Opakujte kroky 1 ~ 4. POZNÁMKY:

Pokud bezdrátové spojení znovu selže, zkontrolujte, zda v daném místě nedochází k nějakému konfliktu nebo silnému rušení (například rušení jiným elektronickým zařízením). Odstraňte tyto konflikty nebo silná rušení a zopakujte výše uvedený postup.

Subwoofer by se měl nacházet v otevřeném prostoru do 6 m (18 stop) od soundbaru.

Pokud není hlavní přístroj spojený se subwooferem a je v zapnutém režimu, indikátor NAPÁJENÍ bude blikat. Ke spárování subwooferu s hlavním přístrojem použijte výše uvedené kroky 1 ~ 4. Poznámky

• WPS není standardní funkce dostupná na všech routerech. Pokud váš router nemá funkci WPS, použijte standardní nastavení Wi-Fi.
• Pokud chcete ukončit režim WPS, stiskněte jednou tlačítko PF (Nastavení Wi-Fi), jinak se režim ukončí automaticky po 2 minutách. K nastavení připojení Wi-Fi na zařízení se systémem iOS (iOS7 nebo novějším) a na soundbaru můžete použít AirPlay. Stiskněte a podržte po dobu 8 sekund tlačítko PF (Nastavení Wi-Fi), které se nachází na zadní skříni, abyste spustili připojení Wi-Fi. Počkejte, dokud světelný indikátor Wi-Fi nezmění rychlé blikání na pomalé pulzování. Pomalé pulzování znamená, že reproduktor vstupuje do režimu nastavení Wi-Fi. Na svém zařízení se systémem iOS přejděte na: Nastavení > Wi-Fi > vyberte síť [Play-Fi device (xxxxxx)] Wi-Fi Pokud má váš router funkci Wi-Fi Protected Setup (WPS), můžete nastavit spojení bez zadávání hesla. Stiskněte a podržte tlačítko PF (Nastavení Wi-Fi) po dobu 4 sekund. Uslyšíte tón a světlo Wi-Fi začne dvojitě blikat. WPS

Spusťte párování podle pokynů v aplikaci DTS Play-Fi.

Stiskněte tlačítko WPS na svém routeru. Tlačítko bývá obvykle označené logem WPS.

6. Připojení k Wi-Fi

Nastavení Wi-Fi na iOS pomocí AIRPLAY Nastavení

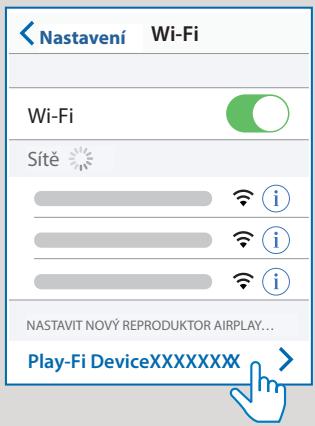

6.2 Nastavení AirPlay

Soundbar se automaticky rozpozná jako zařízení AirPlay. Klepněte na [Nastavit nový reproduktor Air-Play]. Klepněte na [Zobrazit další sítě…] a vyberte svou domácí síť, ke které chcete soundbar připojit. Po úspěšném připojení Wi-Fi přestane světelný indikátor Wi-Fi pulzovat a zůstane rozsvícený. Po nastavení tohoto produktu na vaší Wi-Fi síti ho můžete ovládat z libovolného chytrého telefonu nebo tabletu na stejné síti.

6.3 Nastavení aplikace DTS Play-Fi

nejnovější software při prvním nastavování. Aktualizace softwaru může zabrat několik minut. Během aktualizace neodpojujte reproduktor, nevypínejte zařízení a neopouštějte síť. (pro verze iOS a Android) Připojením tohoto přístroje a mobilních telefonů, tabletů (například iPadu, iPhonu, iPodu touch, telefonů se systémem Android atd.) ke stejné síti Wi-Fi můžete poté používat aplikaci DTS PlayFi k ovládání soundbaru pro poslech zvukových souborů.

Připojte svůj telefon nebo tablet ke stejné síti Wi-Fi, ke které chcete připojit soundbar.

Stáhněte si a nainstalujte aplikaci DTS Play-Fi na telefon nebo tablet. Poznámky

• Po připojení může produkt provést aktualizaci softwaru. Po úvodním nastavení je nutné provést aktualizaci. Bez aktualizace nemusejí být dostupné všechny funkce produktu.
• Pokud první nastavení není úspěšné, podržte tlačítko Wi-Fi na soundbaru po dobu 8 sekund, dokud neuslyšíte druhý tón a světlo Wi-Fi nezačne pomalu pulzovat. Resetujte připojení Wi-Fi, restartujte aplikaci a znovu spusťte nastavení.
• Pokud chcete přejít z jedné sítě na jinou, musíte provést nastavení připojení znovu. Stiskněte a podržte stisknuté tlačítko PF (Nastavení Wi-Fi) na soundbaru po dobu 8 sekund, abyste resetovali připojení Wi-Fi. Play-Fi

Přesvědčte se, že máte zapnutý router a že správně funguje.

Stiskněte a podržte po dobu 8 sekund tlačítko PF (Nastavení Wi-Fi), které se nachází na zadní skříni, abyste spustili připojení Wi-Fi. Počkejte, dokud se z reproduktoru neozve druhý tón, a pak tlačítko uvolněte. Počkejte, dokud světelný indikátor Wi-Fi na zadní skříni nepřejde z rychlého blikání na pomalé pulzování. Když začne pulzovat pomalu, znamená to, že reproduktor vstupuje do režimu nastavení Wi-Fi. Spusťte aplikaci DTS Play-Fi. Abyste připojili tento produkt ke své síti Wi-Fi, postupujte podle pokynů v aplikaci. Po úspěšném připojení Wi-Fi přestane světelný indikátor Wi-Fi pulzovat a zůstane rozsvícený. Po nastavení tohoto produktu na vaší Wi-Fi síti ho můžete ovládat z libovolného chytrého telefonu nebo tabletu na stejné síti. Když budete používat aplikaci k přehrávání hudby, na panelu displeje se zobrazí PLAY-FI.

Po připojení můžete změnit název zařízení. Můžete si vybrat z několika názvů, nebo si vytvořit svůj vlastní výběrem položky Vlastní název na konci seznamu s názvy. V opačném případě se použije výchozí název. Po připojení může tento produkt provést aktualizaci softwaru. Aktualizujte na

6.4 Zvuk ve více místnostech

Tento soundbar lze použít jako součást nastavení reproduktorů ve více místnostech. To znamená, že z vašeho soundbaru a dalších kompatibilních reproduktorů ve vaší domácnosti může hrát zároveň stejná hudba.

Pokud chcete použít tuto funkci, ujistěte se, že soundbar i váš chytrý telefon nebo tablet jsou na stejné síti. K ovládání kompatibilních reproduktorů ve více místnostech můžete použít aplikace Google Home, Airplay 2 nebo DTS Play-Fi. Pak můžete přehrávat hudbu z více reproduktorů zároveň, přiřazovat reproduktory do různých skupin, ovládat hlasitosti jednotlivě nebo použít celkovou hlasitost k úpravě hlasitosti všech reproduktorů najednou.

6.5 Chromecast built-in

Tento soundbar podporuje funkci Chromecast built-in, která umožňuje vysílat hudbu z aplikací kompatibilních s Chromecastem do vašeho soundbaru.

Pokud chcete použít tuto funkci, ujistěte se, že soundbar i váš chytrý telefon nebo tablet jsou na stejné síti. Začněte přehrávat hudbu na aplikaci s podporou funkce Chromecast a můžete ji vysílat do svého soundbaru pouhým kliknutím na tlačítko (vysílat) a vybráním soundbaru ze seznamu.

7. Základní ovládání

7.1 Pohotovostní režim / ZAPNUTO

Když poprvé připojíte hlavní přístroj k napájecí zásuvce, bude přístroj v Pohotovostním režimu. Stisknutím tlačítka na přístroji nebo na dálkovém ovladači přístroj ZAPNETE. Dalším stisknutím tlačítka přístroj přepnete zpět do POHOTOVOSTNÍHO režimu. Stav Akce Zapnuto Polopohotovostní režim Ekopohotovostní režim

• Sleduje stav zdroje. Jedno stisknutí

• Wi-Fi je stále zapnuté.
• Stále podporuje Play-Fi a Airplay2. [Automatický pohotovostní režim] Váš soundbar je naprogramovaný tak, aby automaticky přešel do pohotovostního režimu, když není 15 minut detekován žádný zvuk. To se může stát například při pozastavení přehrávání nebo když necháte soundbar omylem zapnutý. [Automatické probouzení] Pokud je připojený televizor nebo externí zařízení (přes COAXIAL/OPTICAL zdířku), přístroj se automaticky zapne, jakmile televizor nebo externí zařízení zapnete. Pokud chcete tuto funkci deaktivovat, postupujte podle níže uvedených kroků:

1. V ZAPNUTÉM režimu namiřte dálkový ovladač

na soundbar, stiskněte a podržte tlačítko po dobu 3 sekund, aby se otevřela nabídka. Na displeji přístroje se bude pohybovat nápis „MENU“ (Nabídka).

2. Stiskněte postupně 6× tlačítko

：na displeji se objeví: Auto Wake [ON / OFF]. nebo Stiskněte postupně 7× tlačítko , na displeji se objeví: Auto Standby [ON / OFF].

3. Vyberte obsah pomocí tlačítka VOL +/− na

dálkovém ovladači a pak stiskněte pro potvrzení výběru a opuštění nastavení. Opakováním těchto kroků se přepíná stav funkce „ZAP.“ a „VYP.“.

KOAXIÁLNÍ Bluetooth Připojeno Připojování

Poznámka Funkce Play-Fi není zdroj k vybrání. Funkci PlayFi je nutné ovládat přímo z aplikace.

7.4 Úprava úrovně basů/výšek

Stisknutím tlačítek BASS +/− na dálkovém ovladači upravíte úroveň basů (basy +5 až basy −5). Stisknutím tlačítek TREBLE +/− na dálkovém ovladači upravíte úroveň výšek (výšky +5 až výšky −5).

Stisknutím tlačítka SURR na dálkovém ovladači zapnete prostorový zvuk. Dalším stisknutím tohoto tlačítka prostorový zvuk vypnete.

Stisknutím tlačítek VOL+ / VOL− na přístroji nebo na dálkovém ovladači upravíte hlasitost. Pokud chcete zvuk vypnout, stiskněte tlačítko (ZTLUMIT) na dálkovém ovladači. Dalším stisknutím tlačítka (ZTLUMIT) nebo stisknutím tlačítek VOL+ / VOL− se vrátíte k normálnímu poslechu.

ARC OPTICKÝ Pokud chcete přístroj zcela VYPNOUT, vytáhněte napájecí zástrčku ze zásuvky.

HDMI VSTUP 2 Stisknutí • Wi-Fi je vypnuté.

• Produkt vstoupí do režimu nízké spotřeby. podržení
• Opětovné spuštění po dobu 5 systému zabere o něco sekund delší čas.

7.2 Funkce automatického

pohotovostního režimu / automatického probouzení

Opakovaným mačkáním tlačítka (ZDROJ) na přístroji nebo na dálkovém ovladači můžete vybrat režim OPTICKÝ, KOAXIÁLNÍ, HDMI ARC, HDMI 1, HDMI 2, BT (Bluetooth) a USB. Stisknutím tlačítka na dálkovém ovladači vyberte režim BT (Bluetooth). Vybraný režim se zobrazí na displeji. Stisknutím tlačítek DIMMER +/− na dálkovém ovladači vyberte úroveň jasu.

Při přehrávání můžete stisknout tlačítko EQ na dálkovém ovladači, abyste vybrali požadovaný přednastavený ekvalizér: HUDBA, FILM, ZPRÁVY, SPORT, NOC, HRA, AI EQ.

7.9 Nastavení zpoždění zvuku (AV SYNC)

Zpracování obrazu někdy trvá déle než zpracování zvukového signálu. Pak dochází ke zpoždění. Funkce zpoždění zvuku může tento problém napravit. Nastavte zpoždění zvuku, které bude platit jen pro aktuální režim přehrávání. (Zpoždění zvuku v režimu HDMI ARC bude platit jen pro HDMI ARC). Ve výchozím stavu je zpoždění zvuku nastaveno na hodnotu 00.

1. V ZAPNUTÉM režimu stiskněte a podržte

tlačítko po dobu 3 sekund, abyste otevřeli nabídku, a pak stiskněte 9× po sobě tlačítko . Na displeji přístroje se bude pohybovat nápis „LT 00“.

2. Po stisknutí tlačítek VOL+/− se bude měnit

čas pro nastavení zpoždění zvuku v krocích po 10 ms. Maximální hodnota pro nastavení zpoždění je 200 ms.

3. Pro ukončení stiskněte tlačítko nebo

počkejte 10 s. Tipy: Rozsah nastavení: [0~200 ms] Nastavení zpoždění zvuku platí jen pro digitální zvuk (např. HDMI VSTUP, HDMI ARC, KOAXIÁLNÍ, OPTICKÝ).

7.10 Obnovení továrního nastavení

Obnoví výchozí nastavení zařízení V pohotovostním režimu stiskněte postupně na dálkovém ovladači tlačítka [

VOL+, BASS−], na displeji se objeví „RESET“ pro obnovení výchozích továrních nastavení hostitele. V ZAPNUTÉM stavu stiskněte a podržte tlačítko (ZTLUMIT), dokud se na displeji neobjeví „RESET“ pro obnovení výchozích továrních nastavení Wi-Fi modulu.

8.1 Funkce Neural:X / DRC / ovládání

Technologie DTS:X® poskytují uživatelům virtuální vícekanálové prostorové efekty, které vytvářejí pohlcující objem zvuku. V ZAPNUTÉM režimu namiřte dálkový ovladač

na soundbar, stiskněte a podržte tlačítko po dobu 3 sekund, aby se otevřela nabídka. Na displeji přístroje se bude pohybovat nápis „MENU“ (Nabídka). Nastavení Neural:X: Stiskněte postupně 11× tlačítko , na displeji se objeví: Dts Neural [ON / OFF]. nebo Nastavení DRC: Stiskněte postupně 12× tlačítko , na displeji se objeví: Dts Drc Heavy / Dts Drc Mid / Dts Drc Min. nebo Úprava ovládání dialogů: Stiskněte postupně 13× tlačítko , na displeji se objeví: Dts Dialog Control 0~6. Vyberte obsah pomocí tlačítek VOL +/− na dálkovém ovladači a pak stiskněte pro potvrzení výběru a opuštění nastavení. Opakováním těchto kroků se přepíná stav funkce ON (ZAP.) a OFF (VYP.).

9. Ovládání OPTIKY /

KOAXIÁLU / HDMI / ARC

Ujistěte se, že je přístroj připojen k televizoru nebo zvukovému zařízení. Opakovaným mačkáním tlačítka (ZDROJ) na přístroji nebo na dálkovém ovladači můžete vybrat režim OPTICKÝ, KOAXIÁLNÍ, HDMI 1, HDMI 2, HDMI ARC. Funkce pro přehrávání ovládejte přímo na zvukovém zařízení. Stisknutím tlačítka VOL +/− upravte hlasitost na požadovanou úroveň. Tipy: Přístroj nemusí být schopný dekódovat všechny formáty digitálního zvuku z vstupního zdroje. V takovém případě se zvuk přístroje vypne. Toto NENÍ závada. Ujistěte se, že je nastavení zvuku na vstupním zdroji (např. na televizoru, herní konzoli, DVD přehrávači apod.) nastaveno na PCM nebo Dolby Digital (podrobnosti o nastavení zvuku najdete v uživatelské příručce ke vstupnímu zařízení), když používáte HDMI 1 / HDMI 2 / HDMI ARC / OPTICKÝ / KOAXIÁLNÍ vstup. Při výběru různých formátů zvuku je bude přístroj zobrazovat takto: Zvuk (zkratka) Displej LPCM 2ch PCM AUDIO LPCM 5.1ch PCM AUDIO LPCM 7.1ch PCM AUDIO Dolby Digital DOLBY AUDIO Dolby TrueHD DOLBY AUDIO Dolby Digital Plus DOLBY AUDIO Dolby Atmos Dolby TrueHD Dolby Atmos Dolby Digital Plus

Pokud přístroj nedokážete vyhledat, stiskněte a podržte tlačítko , aby byl přístroj vyhledatelný. Na displeji se zobrazí nápis „BT Pairing“ (Párování BT) a z přístroje uslyšíte oznámení „Pairing“ (párování). V seznamu k párování vyberte „Hisense U5120GW“. Po úspěšném spárování uslyšíte z přístroje oznámení „Paired“ (spárováno) a na jeho displeji se zobrazí nápis „BT_IN“. Spusťte přehrávání hudby z připojeného zařízení s Bluetooth.

DTS DTS DTS Discrete Surround DTS DTS-ES 6.1 Matrix DTS DTS-ES 6.1 Discrete DTS DTS 96/24 DTS Pro odpojení funkce Bluetooth můžete:

10. Ovládání Bluetooth

10.1 Párování se zařízeními podporujícími

Bluetooth Když budete k tomuto přístroji poprvé připojovat zařízení s Bluetooth, musíte nejprve provést vzájemné spárování. Poznámky: - Pracovní dosah mezi tímto přístrojem a zařízením s Bluetooth je přibližně 8 m (26 stop), pokud se mezi Bluetooth zařízením a přístrojem nenacházejí žádné objekty. - Před tím, než k tomuto přístroji připojíte zařízení s Bluetooth, se přesvědčte, jaké má schopnosti. - Nelze zaručit kompatibilitu se všemi zařízeními podporujícími Bluetooth. - Jakákoli překážka mezi tímto přístrojem a zařízením s Bluetooth může snížit pracovní dosah. - Pokud je síla signálu slabá, může se přijímač s Bluetooth odpojit, ale pak se znovu automaticky připojí. V ZAPNUTÉM režimu opakovaným mačkáním tlačítka na přístroji nebo stisknutím tlačítka na dálkovém ovladači vyberte režim Bluetooth. Pokud není přístroj spárován s žádným zařízením s Bluetooth, zobrazí se na displeji „NO BT“. Aktivujte své zařízení s Bluetooth a vyberte režim vyhledávání. V seznamu na vašem zařízení s Bluetooth se objeví „Hisense U5120GW“.

Přepnout přístroj na jiný zdroj. Zakažte funkci ze svého zařízení s Bluetooth. Zařízení s Bluetooth se po hlasové výzvě „Disconnected“ (odpojeno) od přístroje odpojí. Stiskněte a podržte tlačítko . Tipy: Pokud to bude třeba, zadejte jako heslo „0000“. Pokud se s tímto přístrojem do dvou minut nespáruje žádné zařízení s Bluetooth, přístroj se vrátí zpět k předchozímu připojení. Přístroj se také odpojí, když se zařízení dostane mimo pracovní dosah. Pokud chcete zařízení k přístroji znovu připojit, umístěte ho do pracovního dosahu. Když se zařízení dostane mimo pracovní dosah a pak ho do něj vrátíte zpět, zkontrolujte, zda je stále připojeno k přístroji. Pokud se spojení ztratí, spárujte zařízení s přístrojem znovu podle pokynů výše.

10.2 Poslech hudby ze zařízení s

Pokud připojené zařízení s Bluetooth podporuje profil A2DP (Advanced Audio Distribution Profile), můžete na přístroji poslouchat hudbu, která je na zařízení uložená. Pokud zařízení podporuje také profil AVRCP (Audio Video Remote Control Profile), můžete k ovládání poslechu hudby uložené na zařízení používat dálkový ovladač přístroje. Spárujte zařízení s přístrojem. Přehrávejte hudbu ze svého zařízení (pokud podporuje A2DP). Pomocí dodaného dálkového ovladače přístroje ovládejte přehrávání ze zařízení (pokud podporuje AVRCP). Spuštění, pozastavení nebo pokračování v přehrávání.

Přeskočení na předcházející nebo následující skladbu.

12. Nabídka Nastavení

1 Připojte USB zařízení.

V ZAPNUTÉM režimu stiskněte a podržte po dobu 3 sekund, aby se otevřela tlačítko nabídka.

Vyberte obsah pomocí tlačítek

Změňte výchozí hodnoty jednotlivých nastavení pomocí tlačítek VOL +/−.

Stiskněte tlačítko , abyste potvrdili svůj výběr a opustili nastavení.

Pokud do 15 sekund nestisknete žádné tlačítko, systém automaticky nabídku opustí.

Opakovaným mačkáním tlačítka na přístroji nebo na dálkovém ovladači vyberte režim USB.

Během přehrávání: Displej (stiskněte

Popis (stiskněte VOL +/−) Vyberte efekt ekvalizéru (EQ). Spuštění, pozastavení nebo pokračování v přehrávání.

Přeskočení na předcházející nebo následující skladbu.

Přepnutí prostorového zvuku [ZAP. / VYP.] Tipy:

Přístroj podporuje USB zařízení s pamětí až 32 GB. Tento přístroj dokáže přehrávat soubory WAV / WMA / MP3 / FLAC / DSD / ALAC. Tento produkt nemusí být kompatibilní s určitými typy úložných USB zařízení. Pokud použijte prodlužovací USB kabel, rozbočovač USB nebo multifunkční USB čtečku karet, úložné USB zařízení nemusí být rozpoznáno. Nevysouvejte úložné USB zařízení, když se z něj čtou soubory.

(MUSIC (hudba), MOVIE (film), NEWS (zprávy), SPORT, NIGHT (noc), GAME (hra), AI EQ) Úprava jasu (Opusťte nabídku, aby se projevila) Přepnutí automatického probouzení [ZAP. / VYP.] Přepnutí automatického pohotovostního režimu [ZAP. / VYP.] Pokud nejsou připojené žádné prostorové reproduktory. Není nastavitelné. Pokud jsou připojené prostorové reproduktory. Úprava hlasitosti prostorových reproduktorů. Nastavení zpoždění zvuku (AV SYNC) Přepínání: Remaster ve vysokém rozlišení [ZAP. / VYP.] Přepínání: Dts Neural [ZAP. / VYP.] Přepínání: Dts Drc Heavy / Dts Drc Mid / Dts Drc Min (Dts Drc silné/střední/minimální). Hodnota Dts ovládání dialogů

Abyste nepřišli o záruku, nikdy se nepokoušejte přístroj opravit sami. Pokud při používání tohoto přístroje nastane nějaký problém, podívejte se na následující body, než požádáte o servisní zásah. Žádné napájení

Přesvědčte se, že je správně zapojen napájecí kabel přístroje. Přesvědčte se, že je napájecí zásuvka skutečně napájená. Zapněte přístroj stisknutím tlačítka pohotovostního režimu. Nefunguje dálkový ovladač

Dříve, než stisknete jakékoli tlačítko pro ovládání přehrávání, vyberte správný zdroj. Snižte vzdálenost mezi dálkovým ovladačem a přístrojem. Vložte baterie se správnou polaritou (+/−) podle nákresu. Vyměňte baterie. Miřte dálkovým ovladačem přímo na snímač v přední části přístroje. Žádný zvuk

Přesvědčte se, že na přístroji není ztlumen nebo VOL+/− se zvuk. Stisknutím tlačítka vrátíte k normálnímu poslechu. Stisknutím tlačítka na přístroji nebo na dálkovém ovladači přepněte soundbar do pohotovostního režimu. Pak stiskněte znovu tlačítko , abyste soundbar zapnuli. Odpojte soundbar i subwoofer z napájecí zásuvky a pak je znovu připojte. Zapněte soundbar. Přesvědčte se, že když používáte digitální připojení (např. HDMI, OPTICKÉ, KOAXIÁLNÍ), je nastavení zvuku na zdroji vstupu (např. televizoru, herní konzoli, přehrávači DVD apod.) nastaveno na režim PCM nebo Dolby Digital. Subwoofer je mimo dosah, přesuňte ho blíže k soundbaru. Ujistěte se, že se subwoofer nachází do 5 m od soundbaru (čím blíže, tím lépe). Soundbar mohl ztratit spojení se subwooferem. Proveďte znovu spárování přístrojů pomocí postupu uvedeného v části „Spárování bezdrátového subwooferu se soundbarem“.

Přístroj nemusí být schopný dekódovat všechny formáty digitálního zvuku z vstupního zdroje. V takovém případě se zvuk přístroje vypne. Toto NENÍ porucha. Zařízení není ztlumené. Při párování nemohu na zařízení s Bluetooth najít Bluetooth název tohoto přístroje

Ujistěte se, že je na vašem zařízení s Bluetooth aktivována funkce Bluetooth. Ujistěte se, že jste přístroj se svým Bluetooth zařízením spárovali. Když je úroveň vstupního signálu z externího zařízení příliš nízká, soundbar se automaticky po 15 minutách vypne. Zvyšte prosím hlasitost na svém externím zařízení. Subwoofer je nečinný nebo se indikátor subwooferu nerozsvěcí

Odpojte napájecí kabel ze zásuvky a po čtyřech minutách ho znovu připojte, aby se subwoofer resetoval.

Wi-Fi Nelze navázat Wi-Fi připojení.

Zkontrolujte dostupnost sítě WLAN na routeru.

Umístěte Wi-Fi router blíže k přístroji.

Ujistěte se, že je heslo správné. Zkontrolujte funkci WLAN nebo restartujte modem a Wi-Fi router.

Play-Fi V aplikaci nelze vyhledat zařízení podporující Play-Fi. Ujistěte se, že je zařízení připojené k Wi-Fi. Nelze přehrávat Play-Fi hudbu.

Některé síťové služby nebo obsah dostupný přes zařízení nemusejí být přístupné, pokud poskytovatel služeb své služby ukončí.

Když se první nastavení nepodaří, zavřete aplikaci DTS Play-Fi. Restartujte aplikaci. Když je reproduktor nastavený na stereo pár nebo prostorový zvuk, je nutné reproduktor v aplikaci nejprve odpojit a teprve poté ho budete moci použít samostatně.

Název modelu U5120GW Soundbar Napájení AC 100 - 240 V~ 50/60 Hz Příkon 45 W Spotřeba v pohotovostním režimu < 0,5 W USB port pro přehrávání USB kompatibilita Podpora přehrávání přes USB / Formáty souborů 5 V 500 mA Vysokorychlostní USB (2.0) / FAT32 / FAT16 32 G (max) , WAV/WMA/MP3/FLAC/DSD/ALAC TYPE-C Pro hardwarový klíč bezdrátového zadního prostorového reproduktoru.

500 mA Rozměry (Š × V × H) 1200 × 75 × 112 mm / 47,2" × 2,9" × 4,4" Čistá hmotnost 5 kg / 11 lbs Frekvenční odezva 120 Hz ~ 40 KHz Rozsah provozní vlhkosti 10% ~ 70% Provozní teplota 0°C - 45°C Specifikace bezdrátových funkcí Podporovaná síť Bezdrátové frekvenční pásmo (Wi-Fi) WiFi IEEE 802.11a/ b/g/n/ac Vysílaný vysokofrekvenční výkon (EIRP) Wi-Fi 2,4G: 2400 MHz až 2483,5 MHz / ≤20 dBm Wi-Fi 5,1G: 5150 MHz až 5350 MHz / ≤20 dBm Wi-Fi 5,8G: 5725 MHz až 5850 MHz / ≤14 dBm Verze/profily Bluetooth Frekvenční rozsah Bluetooth Max. vysílaný výkon Bluetooth (EIRP) V 4.2 (A2DP, AVRCP) 2400 MHz ~ 2483,5 MHz ≤ 5 dBm Bezdrátový frekvenční rozsah 2,4G Max. vysílaný výkon 2,4G (EIRP) 2400 MHz ~ 2483 MHz ≤ 10 dBm Typ modulace GFSK, π/4 DQPSK Subwoofer Napájení AC 100 - 240 V~ 50/60 Hz Příkon 50 W / < 0,5 W (Pohotovostní režim) Rozměry (Š × V × H) 250 × 355 × 338 mm / 9,8" × 14" × 13,3" Čistá hmotnost 7 kg / 15,4 lbs Frekvenční odezva 40 Hz~120 Hz Zesilovač (zvukový výkon) Soundbar 330 W (30 W × 11） Subwoofer 180 W Celkem 510 W Dálkový ovladač Vzdálenost/úhel 6 m / 30° Typ baterie AAA (1,5 V × 2)

1. Dôležité bezpečnostné pokyny

Podporované vstupné zvukové formáty Formát

● : Podporovaný formát.

Sieťový napájací kábel*

Kábel HDMI Optický kábel

• Wi‑Fi je vypnuté. 5 • Výrobok prejde do režimu nižšej spotreby energie.

• Výrobok prejde do režimu nižšej spotreby energie.

4.4 Montáž na stenu (pri využití možnosti B)

• Navrhovaná výška montáže na stenu: ≤ 1,5 metra.

Automatické párovanie

7.4 Úprava úrovne basov/výšok

Stlačením tlačidiel BASS +/- na diaľkovom ovládači nastavíte úroveň basov (basy +5 ~ basy -5). Stlačením tlačidiel TREBLE +/- na diaľkovom ovládači nastavíte úroveň výšok (výšky +5 ~ výšky -5).

Stlačením tlačidla SURR na diaľkovom ovládači zapnete priestorový zvuk. Ďalším stlačením tohto tlačidla vypnete priestorový zvuk.

7.2 Funkcia automatického

pohotovostného režimu/ automatického prebudenia

• Výrobok prejde do režimu nižšej spotreby energie.
• Reštartovanie systému bude trvať relatívne dlhšie. [Automatický pohotovostný režim] Soundbar bol naprogramovaný tak, aby automaticky prešiel do pohotovostného režimu, keď 15 minút nezaznamená žiadny zvuk. Stane sa tak napríklad pri pozastavení prehrávania alebo v prípade, že soundbar zostane náhodne zapnutý. [Automatické prebudenie] Ak je pripojený televízor alebo externé zariadenie (cez zásuvku COAXIAL/OPTICAL) jednotka sa automaticky zapne po zapnutí televízora alebo externého zariadenia. Ak chcete túto funkciu vypnúť, postupujte podľa nižšie uvedených krokov:

1. Počas režimu Zapnuté nasmerujte diaľkový

ovládač na soundbar a stlačením a podržaním tlačidla na 3 sekundy otvorte ponuku. Na displeji jednotky sa bude pohybovať nápis „MENU“.

6-krát za sebou: na displeji sa zobrazí: Auto Wake [ON / OFF]. alebo Stlačte tlačidlo 7-krát za sebou, na displeji sa zobrazí: Auto Standby [ON / OFF].

3. Pomocou tlačidla VOL +/- na diaľkovom

ovládači vyberte obsah a potom stlačením potvrďte výber a ukončite nastavenie. Opakovaním týchto krokov prepnete funkciu na „ZAPNUTÁ“ a „VYPNUTÁ“. Režim

Stlačením tlačidiel DIMMER +/- na diaľkovom ovládači vyberte úroveň jasu.

1. Počas režimu Zapnuté, stlačte a podržte

tlačidlo na 3 sekundy, aby sa otvorila ponuka, a potom stlačte tlačidlo 9-krát za sebou. Na displeji jednotky sa bude pohybovať nápis „ LT 00“.

2. Stlačením tlačidiel VOL+/- začnite od

9. Používanie OPTICKÉHO/

Počas režimu ON (Zapnuté) stlačením a na 3 sekundy otvorte podržaním tlačidla ponuku.

Stlačením tlačidla potvrďte výber a ukončite nastavenie.
