BEDIENUNGSANLEITUNG U5120GW HISENSE

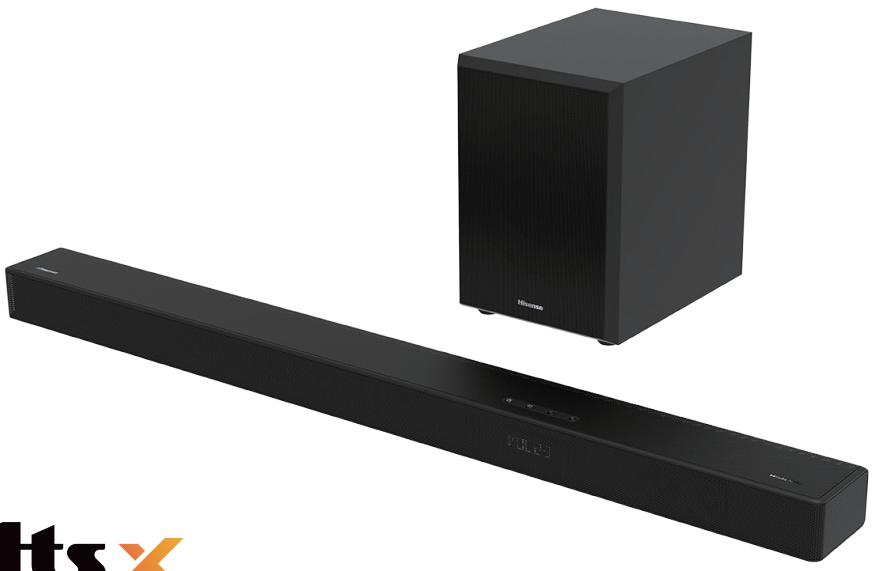

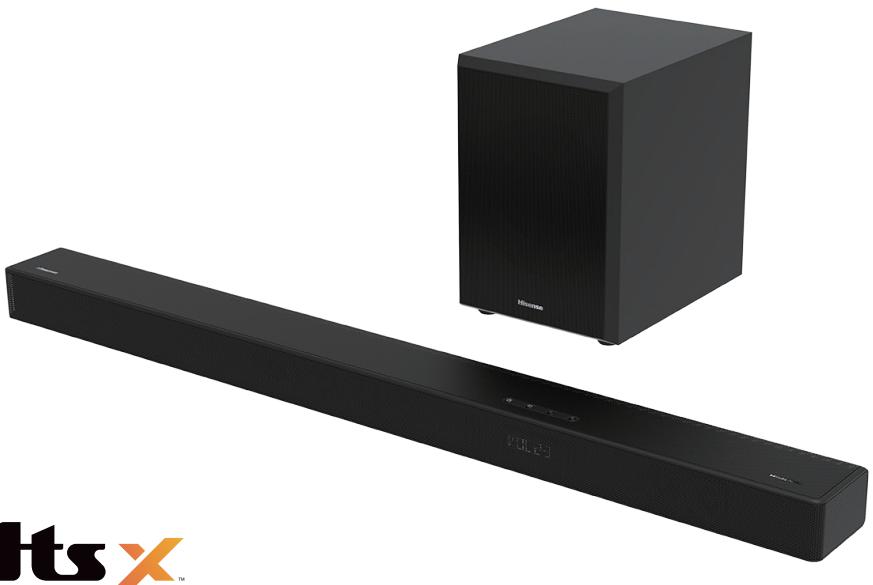

5.1.2-Kanal Soundbar mit Drahtlos-Subwoofer

Modell: U5120GW

play-fi

Chromecast built-in

Bevor Sie die Soundbar verwenden,lesen Sieitte这点es Handbuch grundlich durch und bewahren Sie es zum späteren Nachschlagen auf.

Inhalt

1. Wichtige Sicherheitshinweise 3

1.1 Sicherheit 3
1.2 Warning 4

2. Lieferumfang 8

3. Bedienelemente und Funktionen 9

3.1 Soundbar 9
3.2 Drahtlos-Subwoofer 10
3.3 Fernbedienung 10

4. Vorbereitungen 10

4.1 FernbedienungVBorbereiten 10
4.2 Batterien der Fernbedienung austauschen 11
4.3 Aufstellung und Montage 11

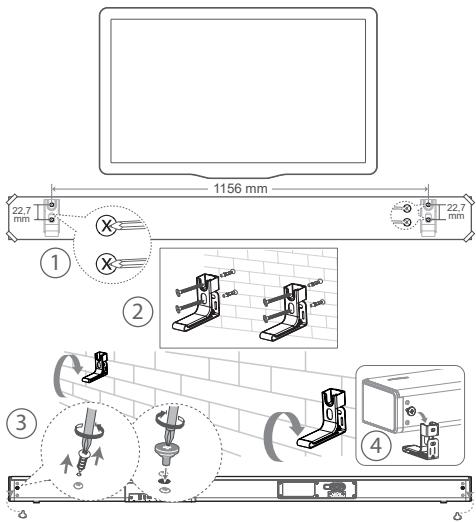

4.4 Wandmontage (Option B) 11

5. Anschlisse 12

5.1 Dolby Atmos 12
5.2 DTS:X 12

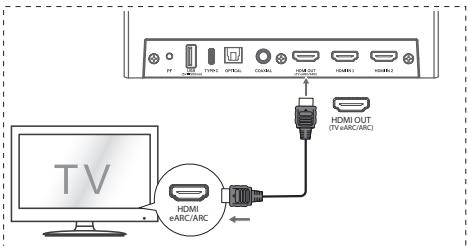

5.3 HDMI-Eingang verwenden 12

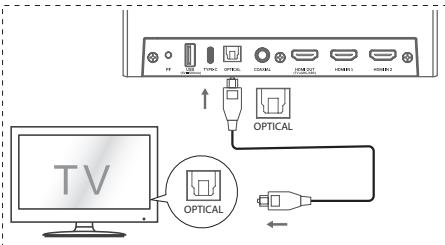

5.4 OPTICAL-Eingang verwenden 13
5.5 COAXIAL-Eingang verwenden 13
5.6 Stromanschluss. 13
5.7 Mit Subwoofer koppeln 13

6. WLAN verbinden 14

6.1 WPS-Modus 14

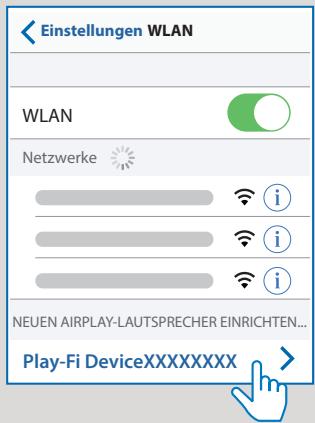

6.2 AirPlay einrichten 14
6.3 DTS Play-Fi-App einrichten 15
6.4Mehraum-Audio 15
6.5 Chromecast built-in 15

7. Allgemeine Bedienungshinweise 16

7.1 EIN- und Ausschalten (Standby) 16
7.2 Auto-Standby / Auto-Wake-Funktion 16
7.3 Betriebsmodus wahlen 16
7.4 Basse und Hohen einstellen 16
7.5 Surround-Sound ein- und ausschalten 16
7.6 Lautstärke einstellen 16
7.7 Helligkeit einstellen 16
7.8 Equalizereffekt (EQ) wahlen 16
7.9 Audioverzogerung einstellen (AV SYNC). 17
7.10 Rucksetzung zu den Werkseinstellungen 17

8. DTS:X Betrieb 17

8.1 Neural:X / DRC / Dialogsteuerung Funktion 17

9. OPTISCHER / KOAXIAL / HDMI ARC-Betrieb 17

10. Bluetooth-Betrieb 18

10.1 Bluetooth-fahige Geräte koppeln 18
10.2 Bluetooth-Wiedergabe 18

11. USB-Wiedergabe 19

12. Einstellungsmenu 19

13. Fehlerbehebung 20

14. Technische Daten 21

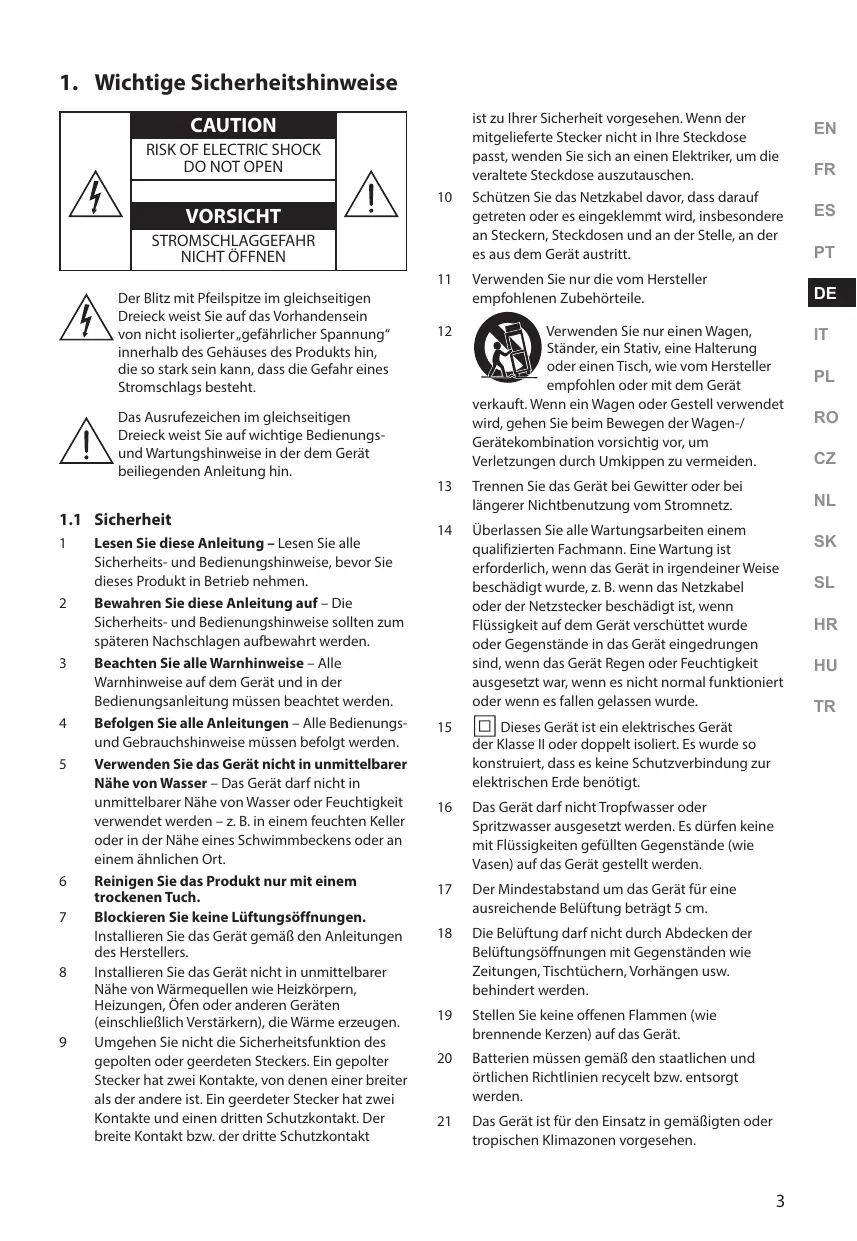

1. Wichtige Sicherheitshinweise

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
VORSICHT STROMSCHLAGGEFAHR NICTHT ÖFFNEN

Der Blitz mit Pfeilspitze im gemeinschaftigen Drieieck weist Sie auf das Vorhandensein von nicht isolierter, gefährlicher Spannung innerhalb des Gehäuses des Produkts hin, die so stark sein kann, dass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen im gleichseitigen Dreeick weist Sie auf wichtige Bedienungs- und Wartungshinweise in der dem Gerät beiliegenden Anleitung hin.

1.1 Sicherheit

1 Lesen Sie diese Anleitung – Lesen Sie alle Sicherheits- und Bedienungshinweise, bevor Sie diesen Produkt in Betriebnehmen.
2 Bewahren Sie diese Anleitung auf - Die Sicherheits- und Bedienungshinweise sollenen zum späteren Nachschlagen aufbewahrt werden.
3 Beachten Sie alle Warnhinweise -Alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung müssen beachtet werden.
4 Befolgen Sie alle Anleitungen -Alle Bedienungs- und Gebrauchshinweise müssen befolgt werden.
5 Verwenden Sie das Gerät nicht in unmittelbarer Höhe von Wasser - Das Gerätarf nicht in unmittelbarer Höhe von Wasser oder Feuchtigkeit verwendet werden - z. B. in einem feuchten Keller oder in der Höhe eines Schwimmbeckens oder an einem ähnlichen Ort.
6 Reinigen Sie das Produkt nur mit einem trockenen Tuch.
7 Blockieren Sie keine Luftungsöffnungen. Installieren Sie das Gerät gemäß den Anleitungen des Herstellers.
8 Installieren Sie das Gerät nicht in unmittelbarer Höhe von Wärmequellen wie Heizkörpern, Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9 Umgehen Sie nicht die Sicherheitsfunktion des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Kontakte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Kontakte und einen dritten Schutzkontakt. Der breite Kontakt bzw. der dritte Schutzkontakt

ist zu ihrer Sicherheit vorgesehen. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.

10 Schützen Sie das Netzkabel davon, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt.
11 Verwenden Sie nur die vom Hersteller empfohlenen Zubehörteile.

Verwenden Sie nur einen Volkswagen, Ständer, ein Stativ, eine Halterung oder einen Tisch, wie vom Hersteller empfohlen oder mit dem Gerät

verkauft. Wenn ein Wagen oder Gestell verwendet wird, gehen Sie beim Bewegen der Wagen-/ Gerätekombination vorsichtig vor, um Verletzungen durch Umkippen zu vermeiden.
13 Trennen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
14 Überlassen Sie alle Wartungsarbeiten einem qualifizierten Fachmann. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeit auf dem Gerät verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn es nicht normal Funktioniert oder wenn es fallen gelassen wurde.
15 Dieses Gerät ist ein elektrisches Gerät der Klasse II oder doppelt isoliert. Es wurde so konstruiert, dass es keine Schutzverbindung zur elektrischen Erde bestehtigt.
16 Das Gerätarf nicht Tropfwasser oder Spritzwasser ausgesetzt werden. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerät gestellt werden.
17 Der Mindestabstand um das Gerät für eine ausreichende Belüfungt beträgt 5 cm.
18 Die Belüfung darf nicht durch Abdecken der Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischüchern, Vorhängen usw. befindert werden.
19 Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf das Gerät.
20 Batterien müssen gemäß den staatlichen und örtlichen Richtlinien recycliert bzw. entsorgt werden.
21 Das Gerät ist für den Einsatz in gemäßigten oder tropischen Klimazonen vorgesehen.

Vorsicht:

Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die von den hier beschrieben abweichen, kann zu einer gefährlichen Strahlenbelastung oder einem anderen unsicheren Betrieb führen.
Um die Gefahr eines Feuers oder Stromschlags zu verringern, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Das Gerät dar nicht Tropfwasser oder Spritzwasser ausgesetzt werden, und mit Flüssigkeit gefüllte Gegenstände (wie Vasen))dürfen nicht auf das Gerät gestellt werden.
- Als Trennvorrichtung wird der Netzstecker verwendet, die Trennvorrichtung muss faktionsfähig bleiben.
- Bei unsachgemäßem Austausch von Batterien besteht Explosionsgesehr. Nur durch den gleichen oder gleichwertigen Typ ersetzen.

1.2 Warnung

• Batterien bzw. Akkus)durfen keiner übermäßigen Hitze wie Feuer oder anderen direkten Wärmequellen ausgesetzt werden.
• Überprüfen Sie vor dem Betrieb体系建设 Systems, ob die Spannung mit ihrer ortlichen Stromversorgung übereinstimmt.
• Stellen Sie体系建设 Gerät nicht in unmittelbarer Höhe von starken Magnetfeldern auf.
• Stellen Sie体系建设Gerät nicht auf einen Veränderer oder Receiver.
• Wenn Gegenstände oder Flüssigkeiten in das System eingedrungen sind, ziehen Sie den Netzstecker und halten Sie das System von qualifiziertem Personal überprüfen, bevor Sie es weiter betreiben.
  Versuchen Sie nicht, das Gerät mit chemischen Lösungsmitteln zu reinigen, da dies die Oberfläche beschädigt. Verwenden Sie ein sauberes, trockenes oder leicht angefeuchtetes Tuch.
• Wenn Sie den Netzsteckerziehen, fassen Sie immer direkt am Stecker an, ziehen Sie niemals am Kabel.
  Veränderungen oder Modifizierungen an thisem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, führen zum Erlöschen der Betriebserlaubnis für das Gerät.
  Das Typenschild ist auf der Unterseite oder Rückseite des Geräts angebracht.

! Hinweise zu Akkus und Batterien ACHTUNG

Um ein Auslaufen von Akkus/Batterien zu vermeiden, was zu Verletzungen, Sachschäden oder einer Beschäftigung des Gerats führen kann, gehen Sie wie folgt vor:

• Setzen Sie Akkus/Batterien korrekt ein, mit + und - wie auf dem Gerät markiert.
• Mischen Sie keine alten und neuen Akkus/Batterien.
• Mischen Sie keine Alkali-, Standard-(Carbon-Zink) Batterien oder (Ni-Cd, Ni-MH usw.) Akkus.
• Nehmen Sie die Akkus/Batterien Heraus, wenn das Gerät längerere Zeit nicht benutzt wird.

Für 5G WLAN

Das Gerät für den Betrieb im Band 5150 - 5350 MHz ist nur für die Verwendung in Innernäumer vorgesehen, um das Potenzial für schädliche Interferenzen mit Gleichkanal-Mobilfunk-Satellitensystemen zu verringn.

AT	BE	BG	HR	CY	CZ	DK
EE	FI	FR	DE	EL	HU	IE
IT	LV	LT	LU	MT	NL	PL
PT	RO	SK	SI	ES	SE	UK(NJ)

Entsorgung: These Kennzeichnung\ bedeutet, dass these Produkt EU-weit nicht mit anderen Hausmüll entsorgt werden\ darf. Um möglich Schäden für die Umwelt und die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclen Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr Altgerät zurückzugegeben, nutzen Sieitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde. Diese können das Produkt einem umweltgerechten Recycling zuführen.

Wir erklaren hiermit, dass这点es Produkt mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Funkanlagenrichtlinie 2014/53/EU und den UK Radio Equipment Regulations 2017 übereinstimmt.

Markenzeichen:

• Für DTS-Patente, siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. (für Unternehmen mit Hauptsitz in den USA/Japan/ Taiwan) oder unter Lizenz von DTS Licensing Limited (für alle anderen Unternehmen). DTS, DTS Play-Fi, Play-Fi und die DTS Play-Fi- und Play-Fi-Logos sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und anderen Ländern. © 2021 DTS, Inc. ALLE RECHTE VORBEHALTEN.
  Das Wi-Fi CERTIFIED™-Logo ist eine eingetragene Marke der Wi-Fi Alliance®.
  Zur Steuerung这点es AirPlay 2-fahigen Lautspechers ist iOS 11.4 oder higher erforderlich. Die Verwendung des Emblems Works with Apple bedeutet, dass ein Zubehörteil speziell für die in dem Emblem genanzierte Technologie entwickelt wurde und vom Entwickler für die Einhaltung der Apple-Leistungsstandards zertifiziert wurde. Apple® und AirPlay® sind Marken von Apple Inc. und in den USA und anderen Ländern registriert.
  Die Spotify Software unterliegt den Lizenzen von Drittaniabetern, die Sie hier finden: www.spotify. com/connect/third-party-licenses.

Google, Google Play und Chromecast built-in sind Marken von Google LLC. Google Assistant ist in bestimmten Sprachen und Ländern nicht verfügbar.
Dolby, Dolby Vision, Dolby Atmos und das Doppel-D-Symbol sind eingetragene Marken der Dolby Laboratories Licensing Corporation. Hergestellt unter Lizenz der Dolby Laboratories. Vertrauliche unveröffentlichte Werke. Copyright © 2012-2021 Dolby Laboratories. Alle Rechte vorbehalten.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Hisense unter Lizenz verwendet. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber.

COMPATIBLE WITH

Dolby Vision

Dolby Atmos

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth

Unterstützte Eingangs-Audioformate

:Unterstutzes Format. :Nicht understands Format.

Hinweis: Der HDMI IN 1/2-Eingang untersutzt keine kopiergeschutzten Audioformate wie Super Audio CD oder DVD-Audio.

Unterstützte HDMI-Videoforme

Auflösung	Bildrate	3D	Farbraum	Farbtiefe	Einstellung [HDMI-Signalformat]
4K 4096 × 2160p 3840 × 2160p	50/59,94/60 Hz	-	RGB 4:4:4 YCbCr 4:4:4	8 Bits	[Erweitertes Format]1)
		-	YCbCr 4:2:2	8/10/12 Bits
		-	YCbCr 4:2:0	10/12 Bits
	23,98/24/25/29,97/30 Hz	-	RGB 4:4:4 YCbCr 4:4:4	10/12 Bits
4K 4096 × 2106p 3840 × 2106p	50/59,94/60 Hz	-	YCbCr 4:2:0	8 Bits	[Standardformat]2)
	23,98/24/25/29,97/30 Hz	-	RGB 4:4:4 YCbCr 4:4:4	8 Bits
		-	YCbCr 4:2:2	8/10/12 Bits
1920 × 1080p	25/29,97/30/50/59,94/60 Hz	-	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	8/10/12 Bits
	23,98/24 Hz	◎
1920 × 1080i	50/59,94/60 Hz	○
1280 × 720p	50/59,94/60 Hz	◎
	23,98/24/29,97/30 Hz	-
720 × 480p	59,94/60 Hz	-
720 × 576p	50 Hz	-
640 × 480p	59,94/60 Hz	-	RGB 4:4:4

:Kompatibel mit 3D-Signalen im Side-by-Side-Format (halbe Breite)
© :Kompatibel mit Frame-Packing und 3D-Signalen im Format
1) Verwenden Sie ein hochwertiges Hochgeschwindigkeits-HDMI-Ethernet-Kabel, das 18 Gbps unterstützt.
2) Verwenden Sie ein hochwertiges Hochgeschwindigkeits-HDMI-Ethernet-Kabel.

2. Lieferumfang

Soundbar

Fernbedienung / 2× AAA Batterien

Drahtlos-Subwoofer

Netzkelb* X2

HDMI-Kabel

Glasfaserkabel

2× Wandmontageschrauben / 2× Halterungen 4× Halterungsschrauben / 4× Dübel

Benutzerhandbuch / Kurzanleitung

• Netzkabel und Stecker variieren je nach Region.
  Die in thisem Benutzerhandbuch verwendeten Bilder, Illustrationen und Zeichnungen dieren nur zu Referenzzwecken, das tatsächliche Produkt kann vom Aussehen abweichen.
  Design und technische Daten konnen ohne vorherige Ankündigung geändert werden.

3. Bedienelemente und Funktionen

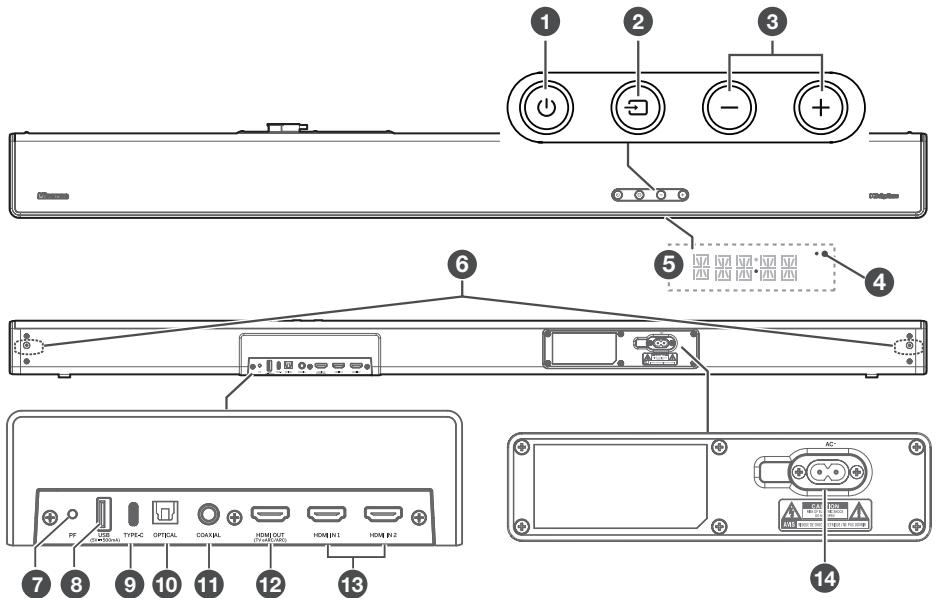

3.1 Soundbar

① (EIN/AUS)-Taste

Status	Aktion	Funktion
An		• Quellenstatus folgen
Semi-Standby	Einmal drücken	• WLAN ist noch aktiv. • Play-Fi und Airplay 2 werden noch unterstützen.
Eco-Standby	für 5 Sekunden gedrücktelhalten	• WLAN ist ausgescheltet. • Das Produkt begibt sich in den Geringverbrauchsmodus. • Der Neustart des Systems dauert etwas länger.

② (QUEILLE)-Taste
Wählt die Wiedergabefunktion.
(3) Lautstärke+/Lautstärke--Taste
Hier erhöhen/verringern Sie den Lautstärkepegel.

④ WLAN-LED

LED-Status	Status
Blinkt	WLAN-Zugangspunktmodus (AP)
Blinkt zweimal	Wi-Fi Protected Setup-Modus (WPS)
Leuchtet	Erfolgreich gekoppelt / verbunden

⑤ Display / Sensor für die Fernbediednung
Hier wird der aktuelle Status angezeigt.
Empfängt Signale von der Fernbedienung.
(6) Schrauben
Entfernen Sie die Schrauben und installieren Sie die wiedbefestigungsschrauben an der Rückseite des Gerats.
⑦ PF-Taste (WLAN-Einrichtung)
- Lõst WLAN-Einrichtung für Play-Fi aus.

• Taste gedrückt halten:

8 Sekunden	WLAN-Zugangspunktmodus (AP)
3 Sekunden	Wi-Fi Protected Setup-Modus (WPS)

⑧ USB-Eingang
Hier schreiben Sie ein USB-Gerät zur
Musikwiedergabe an.
⑨ TYPE-C-Eingang
Für den Dongle des kabellosen hinteren SurroundLautsprechers.
Das Surround-Kit muss separat erworben werden.
Dieser Anschluss kann nicht zum Anschluss an andere Typ-C-Geräte verwendet werden.
10 OPTICAL-Eingang
Zum Anschluss am OPTICAL OUT eines externen Geräts.

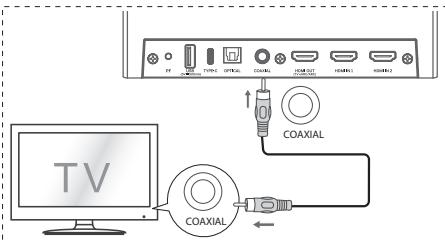

⑪ COAXIAL-Eingang
Zum Anschluss am COAXIAL OUT eines externen Geräts.
HDMI OUT (TV eARC/ARC)-Eingang
Anschluss for Fernsheher. Der Anschluss unterstützt die eARC/ARC-HDMI-Funktion, mit der die Soundbar Audiosignale wiedergeben kann, die vom angeschlossenern Fernsheher stammen.

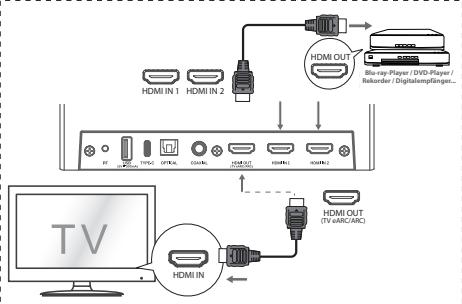

13 HDMI IN (1/2) Anschlüsse
Zwei HDMI-Anschlüsse für HDMI-Quellgräte, wie DVD-Player, Blu-ray Disc™-Player oder Spielkonsole. Beachten Sie, dass jeweils nur ein HDMI-Eingang nutzbar ist.
14 AC--Eingang
Hier schlieben Sie das Gerät am Stromnetz an.

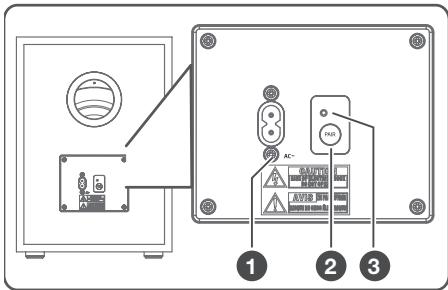

3.2 Drahtlos-Subwoofer

① AC~-Eingang

Hier schreiben Sie das Gerät am Stromnetz an.

② KOPPLUNGSTASTE (PAIR)

Drucken, um die Kopplungsfunktion zwischen

Hauptgerät und Subwoofer zu aktivieren.

3 KOPPLUNGSANZEIGE

Die Anzeige hört auf zu blinken, sobald der

Subwoofer mit der Soundbar gekoppelt ist.

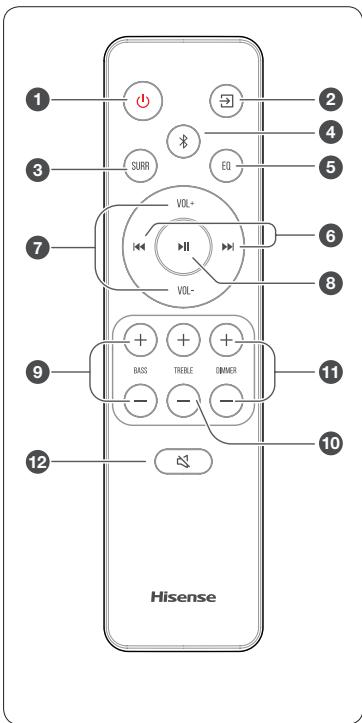

3.3 Fernbedienung

① (EIN/AUS)

Status	Aktion	Funktion
An		Quellenstatus folgen
Semi-Standby	Einmal drücken	WLAN ist noch aktiv. Play-Fi und Airplay 2 werden noch Unterstützung.
Eco-Standby	für 5 Sekunden gedrück halten	WLAN ist ausgeschaltet. Das Produkt begibt sich in den Geringverbrauchsmodus. Der Neustart des Systems Bauert etwas länger.

② (QUELLE) Wählt die Wiedergabefunktion.
③ SURR Hier schalten Sie die Surround-Funktion ein und aus.
④ (BT) Hier wahlen Sie den Bluetooth-Modus. Halten Sie (BT) gedrückt, um die Kopplung im Bluetooth-Modus zu aktivieren oder die Verbindung mit dem bereits gekoppelten Bluetooth-Gerät zu trennen.
⑤ EQ Hier wahlen Sie einen voreingestelltten EQ-Effekt.
6 /Hier springen Sie im BT/USB-Modus zum vorherigen bzw. nachsten Titel.
⑦ VOL+/VOL- Erhöht/verringert den Lautstärkepegel.
Wiedergabe/Pause/Fortsetzen der Wiedergabe im BT/USB-Modus. Halten Sie für 3 Sekunden gedrück, um das Einstellungsmenu aufzurufen. Bestätigten einer Auswahl.
BASS+/- Hier stellen Sie die Basse ein.
(10) TREBLE+/- Hier stellen Sie die Höhen ein.
① DIMMER+/- Hier stellen Sie die Helligkeit des Displays ein.
(12) (STUMM) Hier schalten Sie den Ton stumm oder haben Sie die Stummschaltung wieder auf.

4. Vorbereitungen

4.1 FernbedienungVBorbereiten

Die Fernbedienung erhögt die Bedienung des Geräts aus der Entfernung.

• Auch wenn die Fernbedienung innerhalb der effektiven Reichweite von 6 m verwendet wird, kann ihr Betrieb gestört werden, wenn sich Hindernisse zwischen dem Gerät und der Fernbedienung befinden.
• Wenn die Fernbedienung in der Höhe anderer Produkte verwendet wird, die Infrarotstrahlen abgeben oder wenn andere Geräte, die Infrarotstrahlen verwenden, in der Höhe des Geräts verwendet werden, kann der Betrieb der Fernbedienung gestört werden. Umgekehrt können auch die anderen Produkte Fehlfunktionen aufweisen.

4.2 Batterien der Fernbedienung austauschen

1 Drücken und schiben Sie die rückseite Abdeckung, um das Batteriefach der Fernbedienung zu öffnen.
2 Setzen Sie zwei Akkus oder Batterien der Grübe AAA ein. Achten Sie darauf, dass die Pole (+) und (-) der Akkus/Batterien mit den Markierungen (+) und (-) im Batteriefach übereinstimmen.
3 SchlieBen Sie das Batteriefach wieder.

Sicherheitshinweise zu Akkus/Batterien

Achten Sie darauf, die Akkus/Batterien mit der korrekten positiven ^ und negativen ^ Polaritat einzusetzen.
- Verwenden Sie Akkus/Batterien desselben Typs. Verwenden Sie keinesfalls unterscheidliche Batterietypen zusammen.
Es konnen sowohl Akkus als auch gewöhnliche Batterien verwendet werden. Beachten Sie die Sicherheitshinweise auf den Etiketten der Akkus/ Batterien.
- Achten Sie auf ihre Fingernägel, wenn Sie das Batteriefach öffnen und die Akkus/Batterien entfern.
- Lassen Sie die Fernbedienung nicht fallen.
- Achten Sie darauf, dass keine Gegenstände auf die Fernbedienung einwirken.
Verschütten Sie kein Wasser oder andere Flüssigkeiten auf der Fernbedienung.
- Legen Sie die Fernbedienung nicht auf nasse Gegenstände.
- Setzen Sie die Fernbedienung nicht direkter Sonneneinstrahlung oder starken Wärmequellen aus.
Entfernen Sie die Akkus/Batterien aus der Fernbediednung, wenn sie längerere Zeit nicht benutzt wird, da es sonst zu Korrosion oder zum Auslaufen der Akkus/Batterien kommt kann, was wiederum zu Verletzungen, Sachschäden und/oder Feuer führen kann.
- Verwenden Sie keine anderen Akkus/Batterien als die angegebenen.
- Verwenden Sie keine neuen und alten Batterien gleichzeitig.
Laden Sie Batterien keinesfalls auf, es sei dann, es handelt sich um Akkus.

4.3 Aufstellung und Montage

Aufstellung

A Wenn Ihr Fernseher auf einem Tisch stehen, können Sie das Gerät auf dem Tisch direkt vor dem TV-Standfuß, mittig unter dem Bildschirm, aufstellen.
B Wenn Ihr Fernseher an der Wand befestigt ist, können Sie das Gerät direkt unter dem Bildschirm an der Wand montieren.

4.4 Wandmontage (Option B)

Hinweise:

Die Installation darf nur von qualifiziertem Personal durchgefuhrt werden. Eine unsachgemäße Montage kann zu schweren Verletzungen und Sachscha den führren (wenn Sie beabsichtigten, these Productstellt zu installieren, müssen Sie auf elektrische Leitungen und Rohrleitungen achten, die möglicherweise in der Wand verlegt sind). Es liegt in der Verantwortung des Errichters, zu überprüfen, ob die Wand die Gesamlast des Geräts und der Wandhalterungen sich trägt.
- Für die Installation sind zusätzliche Werkzeuge erforderlich (nicht im Lieferumfang enthalten).
- Ziehen Sie die Schrauben nicht zu fest an.
- Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
Verwenden Sie einen elektronischen Balkensucher, um eine Leichtbauwand vor dem Bohren und Montieren zu überprüufen.

WARNING

Um Verletzungen zu vermeiden, muss这点 Gerät gemäß den Installationsanleitungen sichere am Boden/ an der Wand befestigt werden.
- Empfohlene Höhe für die Wandmontage: ≤ 1,5 m.

1. Bohren Sie 4 LÖcher (Ø 5,5 - 6 mm je nach Wandtyp) in die Wand. Der Abstand zwischen den LÖchern muss 1156 mm betragen.
2. Befestigen Sie das Gerat ggf. mit Dübeln und Schrauben. Ziehen Sie die Wandhalterungen mit den mitgelieferten Schrauben fest.
3. Entfernen Sie die Schrauben auf der Rückseite des Geräts. Bringen Sie die Wandbefestigungsschrauben an der Rückseite des Geräts an.
4. Heben Sie das Gerät auf die Wandhalterung und setzen Sie es ein.

5. Anschlüsse

5.1 Dolby Atmos

Dolby Atmos® bietet ihren ein überwältigendes Hörerlebnis, indem es den Klang im dreidimensionalen Raum wiedergibt und dieGPCe Fülle, Klarheit und Kraft des Dolby-Sounds bietet. Für weitere Informationen besuchen Sieitte dolby.com/technologies/dolby-atmos

5.2 DTS:X

DTS:X, der Raumklang ist nicht mehr an eine feste Positionierung der Lautsprecher oder bestimmte Kanalsignale gebunden. Er kann je nach Wiedergabeumgebung flexibel angepasst werden, um in dieser Umgebung die Beste Klangeleistung zu erzielen.

Für Dolby Atmos® / DTS:X

Dolby Atmos®/DTS:X ist im Modus HDMI IN 1 / HDMI IN 2 und HDMI eARC/ARC verfügbar. Einzelheiten zum Anschluss finden Sie unter „HDMI-Anschluss".

1. Um Dolby Atmos® / DTS:X im HDMI IN 1- und HDMI IN 2-Modus nutzen zu konnen, muss Ihr Fernseher Dolby Atmos® / DTS:X oder HDMI-Audio-Durchleitung unterstützen.
2. Vergewissern Sie sich, dass im Audioausgang des angeschlossen externen Gerats (z. B. Blu-ray-Player, DVD-Player, Fernseher usw.) „Bitstream“, „RAW" oder „Keine Codierung“ gewählt ist.
3. Wahrend der Eingabe von Dolby Atmos / DTS:X / Dolby Digital / PCM-Format, zeit die Soundbar DOLBY ATMOS / DTS:X / DOLBY AUDIO / PCM AUDIO an.

5.3 HDMI-Eingang verwenden

Bei einigen 4K HDR-Fernsehern müssen der HDMI-Eingang oder die Bildeinstellungen für den Empfang von HDR-Inhalten eingestellt werden. Weitere Einrichtungsdetails zur HDR-Anzeige finden Sie in der Bedienungsanleitung Ihres Fernsehers.

Verwenden Sie HDMI, um die Soundbar, AV-Geräte und den Fernseher zu verbinden:

Methode 1:

Die eARC / ARC-Funktion (Audio Return Channel) ermögelt es Ihnen, Audiosignale von Ihr Arc-kompatiblen Fernseher über einen einzigen HDMI-Anschluss an ihre Soundbar zu senden. Um die ARC-Funktion nutzen zu konnen, muss Ihr Fernseher sowohl HDMI-CEC- als auch ARC-kompatibel sein; richten Sie ihn entsprechend ein. Bei korreter Einrichtung konnen Sie die Lautstärke (VOL +/- und STUMM) der Soundbar mit der Fernbedienung Ihres Fernsehers einstellen.

Schlieben Sie das HDMI-Kabel (gehört zum Lieferumfang) vom HDMI OUT (TV eARC/ARC) des Gerats an HDMI (ARC) Itsmes ARC-kompatiblen Fernsehers an. Dann wahlen Sie mit der Fernbedienung HDMI eARC.

Tipps:

Ihr Fernseher muss die Funktion HDMI-CEC und ARC unterstützen. HDMI-CEC und ARC müssen aktiviert sein.
Die Einstellungsmethode von HDMI-CEC und ARC kann sich je nach Fernseher untersenden. Einzelheiten zur ARC-Funktion finden Sie im Benutzerhandbuch Ihres Fernsehers.
ARC Funktioniert nur mit Geräten, die HDMI ARC-fähig sind, sowie mit einem HDMI 1.4-Kabel (und höher).

Methode 2: Standard-HDMI

• Wenn Ihr Fernseher nicht HDMI ARC-kompatibel ist, schreiben Sie ihre Soundbar über eine standardmäßige HDMI-Verbindung am Fernseher an.

1. Verwenden Sie ein HDMI-Kabel, um den HDMI OUT (eARC/ARC) der Soundbar am HDMI-IN-Eingang des Fernsehers anzuschlieben.

2. Verwenden Sie ein HDMI-Kabel, um den HDMI-IN (1 oder 2)-Eingang der Soundbar an Ihren externen Geräten anzuschlieben (z. B. Spielkonsole, DVD-Player und Blu-ray-Player).

5.4 OPTICAL-Eingang verwenden

Schlieben Sie ein OPTISCHES Kabel am OPTISCHEN AUSGANG des Fernsehers und am OPTICAL-Anschluss des Gerats an.

5.5 COAXIAL-Eingang verwenden

Sie konnen ein Koaxialkabel verwenden, um den Koaxialausgang des Fernsehers am Koaxialeingang des Gerats anzuschreiben.

Tipp: Das Gerät ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsguille zu decodieren. In thisem Fall wird das Gerät stummgeschätte. Dies ist KEINE Fehlfungtion. Vergewisern Sie sich, dass die Audioeinstellung der Eingangsguille (z. B. Fernseher, Spielkonsole, DVD-Player usw.) auf PCM oder Dolby Digital (Einzelheiten zu den Audioeinstellungen finden Sie in der Bedienungsanleitung des Eingangsguellengeräts) mit HDMI-, optischen oder Koaxialeingang eingestellt ist.

5.6 Stromanschluss

Gefahr von Produktschäden! Achten Sie darauf, dass die Netzspannung mit der Spannung übereinstimmte, die auf dem Typenschild auf der Unter- oder Rückseite des Gerats angegeben ist.
- Bevor Sie das Netzkabel anschlieben, vergewissern Sie sich, dass Sie alle anderen Anschlüsse vorgenommen haben.

Soundbar

SchlieBen Sie das Netzkabel am NETZEINGANG der Soundbar und anschließend an einer Steckdose an.

Subwoofer

Schlieben Sie das Netzkabel am NETZEINGANG des Subwoofoers und dann an einer Steckdose an.

• Netzkabel und Stecker variieren je nach Region.

5.7 Mit Subwoofer koppeln

Automatisch koppeln

Subwoofer und Soundbar werden automatisch gekoppelt, wenn beiden Geräte am Stromnetz angeschlossen sind und eingeschaltet werden. Zur Verbindung der beiden Geräte ist kein Kabel erforderlich.

• Ermitteln Sie den Status anhand der Anzeige des Drahtlos-Subwoofoers.

LED-Status	Status
Blinkt schnell	Subwoofer im Kopplungsmodus
Leuchtet	Erfolgreich Gekoppelt / Verbunden
Blinkt langsam	Kopplung / Verbindung Fehlgeschlagen

HINWEISE:

• Drücken Sie die Kopplungstaste PAIR auf der Rückseite des Subwooferers nur zur manuellen Kopplung.
• Wenn die automatische Kopplung fehlschlägt, koppeln Sie den Subwoofer manuell mit dem Hauptgerät.

Manuell koppeln

1. Vergewissern Sie sich, dass alle Kabel korrekt angeschlossen sind und dass sich das Hauptgerät im Standby-Modus befindet.
2. Halten Sie die Kopplungstaste PAIR auf der Rückseite des Subwoofoers für eineugekunden gedrückt. Der Subwoofer wechseln in den Kopplungsmodus und die Kopplungsanzeigeblinkt schnell.
3. Drücken Sie am Hauptgerät oder auf der Fernbedienung, um das Hauptgerät einschalten.
4. Nachdem die Drahtlosverbindung erfolgreich hergestellt wurde, leuchtet die Kopplungsanzeige.
5. Wenn die Kopplungsanzeige blinkt, ist die Drahtlosverbindung fehlgeschlagen. Ziehen Sie das Netzkabel des Subwoofoers und schreiben Sie

es nach 3 Minuten wieder an. Wiederholen Sie die Schritte 1 - 4.

HINWEISE:

• Wenn die Drahtlosverbindung erneut fehlschlägt, überprüften Sie, ob es in der Nähe Ihr's Standorts Störungen gibt (z. B. durch ein elektronisches Gerät) oder ob starke Interferenzen vorliegen. Beseitigen Sie diese Störungen und wiederholen Sie die obigen Schritte.
• Der Subwoofer muss sich in einem offenen Bereich innerhalb von 6 m von der Soundbar befinden.
• Wenn das Hauptgerät nicht mit dem Subwoofer verbunden und eingeschaltet ist, blinking die Betriebsanzeige. Führten Sie die Schritte 1 bis 4 aus, um den Subwoofer mit dem Hauptgerät zu verbinden.

6. WLAN verbinden

6.1 WPS-Modus

Wenn Ihr Router über Wi-Fi Protected Setup (WPS) verfügbar, können Sie die Verbindung ohne Eingabe eines Passwords herstellen.

1. Halten Sie die PF-Taste (WLAN-Einrichtung) für 4 Sekunden gedrückt. Sie horen einen Signatton und die WLAN-Anzeige beginnnt zweifach zu blinken.
2. Drücken Sie die WPS-Taste an Ihr dem Router. Die Taste ist normalerweise mit diesen WPS-Logo gekennzeichnet.

1. Folgen Sie den Anleitungen in der DTS Play-Fi-App, um die Kopplung zu starten.

Hinweise

• WPS ist nicht bei allen Routern eine Standardfunktion. Wenn Ihr Router nicht über WPS verfügbar, verwenden Sie die standardmaßige WLAN-Funktion.
• Drücken Sieomal die PF-Taste (WLAN-Einrichtung), wenn Sie den WPS-Modus beenden möhten. Alternativ wird er nach 2 Minuten automatisch beendet.

6.2 AirPlay einrichten

Verwenden Sie AirPlay, um die WLAN-Verbindung zwischen einem iOS-Gerät (iOS7 oder higher) und der Soundbar einzurichten.

1. Halten Sie die PF-Taste (WLAN-Einrichtung) auf der Rückseite des Gehäuses für 8 Sekunden gedrucht, um die WLAN-Verbindung herzustellen.
2. Warten Sie, bis die WLAN-Anzeige von Schnellem Blinken zu langsamem Pulsieren übergeht. Langsames Pulsieren zeigt an, dass der Lautspricher in den WLAN-Einrichtungsmodus wechselt.
3. Gehen Sie auf Ihrem iOS-Gerät zu: Einstellungen > WLAN > Netzwerk ausgehalten [Play-Fi device (xxxxxx)]

iOS-WLAN wird von AIRPLAY eingerichtet

1. Die Soundbar wird automatisch als Airplay-Gerat erkannt. Tippen Sie auf [Neuen Air-PlayLautsprecher einrichten].
2. Tippen Sie auf [Andere Netzwerke anziegen...] und wahren Sie Ihr Heimnetzwerk aus, mit dem Sie die Soundbar verbinden können.
3. Nach erfolgsreicher WLAN-Verbindung hört die WLAN-Anzeige auf zu pulsieren und leuchtet. Nachdem Sie these Produkte im Hyprem WLAN-Netzwerk eingerichtet haben, konnen Sie es von jedem Handy oder Tablet im selben Netzwerk aus steuern.

6.3 DTS Play-Fi-App einrichten

(Für iOS- und Android-Version)

Wenn Sie these Gerät und Handys, Tablets (wie iPad, iPhone, iPod touch, Android-Handys usw.) mit demselben WLAN-Networkwerk verbinden, konnen Sie DTS Play-Fi zur Steuerung der Soundbar verwenden, um Audiodateien zu horen.

1. Verbinden Sie Ihr Handy oder Tablet mit demselben WLAN-Netzwerk, mit dem Sie ihre Soundbar verbinden möchten.
2. Laden Sie DTS Play-Fi herunter und installmenten Sie es auf einem Handy oder Tablet.

Ihr Router muss eingeschaltet sein und einwandfrei Funktionieren.
3. Halten Sie die PF-Taste (WLAN-Einrichtung) auf der Rückseite des Gehäues für 8 Sekunden gedrükt, um die WLAN-Verbindung Herzstellen.
Warten Sie, bis der Laufsprecher einen zweiten Signalton abgibt und让他们 sie dann die Taste los.
4. Warten Sie, bis die WLAN-Anzeige auf der Gehäuserrückseite von schmellem Blinken zu langsamem Pulsieren wechselt. Wenn sie langsam zu pulsieren beginnt, bedeutet dies, dass der Lautspricher in den WLAN-Einrichtungsmodus wechselt.
5. Starten Sie DTS Play-Fi. Folgen Sie den Anleitungen in der App, um diesen Produkt mit Ihrwem WLAN-Netzwerk zu verbinden.
6. Nach erfolglicher WLAN-Verbindung hört die WLAN-Anzeige auf zu pulsieren und leuchtet. Nachdem Sie diesen Produkt in IhrwLAN-Netzwerk eingerichtet haben, konnen Sie es von jedem Handy oder Tablet im selbst Netzwerk aus steuern.
- Wenn Sie die App zur Musikwiedergabe verwenden, wird im Display PLAY-FI angezeigt.

1. Nach der Verbindung konnen Sie den Gerätenamen ändern. Es stehen mehrere Namez zur Auswahl oder Sie erstehen Ihren eigenen, indem sie Benutzerdefinierter Name am Ende der Namensliste wahlen. Anderenfalls wird der Standardname übernommen.
2. Nach der Verbindung führt these Produkt moglicherweise eine Software-Aktualisierung durch. Actualisieren Sie auf die neueste Software, wenn Sie das Gerät zum ersten Mal einrichten. Die

Aktualisierung der Software kann eine Minuten dauern. Ziehen Sie während der Aktualisierung nicht den Netzstecker, schalten Sie Ihr Gerät nicht aus und verlassen Sie nicht das Netzwerk.

Hinweise

• Nach der Verbindung führt das Produkt möglicherweise eine Software-Aktualisierung durch. Die Aktualisierung ist nach der Ersteinrichtung erforderlich. Ohne die Aktualisierung sind möglicherweise nicht alle Funktionen verfügbar.
• Wenn die Ersteinrichtung nicht erfolgreich ist, halten Sie die WLAN-Taste an der Soundbar für 8 Sekunden gedrückt, bis Sie den zweiten Signalton horen und die WLAN-Anzeige zu langsamem Pulsieren wechselt. Setzen Sie die WLAN-Verbindung zurück, starten Sie die App neu und beginnen Sie die Einrichtung erneut.
• Wenn Sie von einem Netzwerk zu einem anderen wechseln möften, müssen Sie die Verbindung erneut einrichten. Halten Sie die PF-Taste (WLAN-Einrichtung) an der Soundbar für 8 Sekunden gedrückt, um die WLAN-Verbindung zurückzusetzen.

6.4 Mehrraum-Audio

These Soundbar kann als Teil einer Mehrraum-Lautspricheranlage verwendet werden. Das bedeutet, dass dieselbe Musik von ihrer Soundbar und anderen kompatiblen Lautsprichern gleichzeitig in Ihrem ganzen Haus wiedergegeben werden kann.
Um diese Funktion zu nutzen, müssen sich die Soundbar und Ihr Handy/Tablet im selbst Netzwerk befinden. Sie konnen Google Home, Airplay 2 oder die DTS Play-Fi-App verwenden, umCompatible Mehrraum-Lautsprecher zu steuern. Sie konnen dann die Musik auf mehreren Lautsprechern gleichzeitig abspielen, die Lautsprecher verschiedenen Gruppen zuordnen, die Lautstärke individuell regeln oder die Master-Lautstärke verwenden, um die Lautstärke auf allen Lautsprechern gleichzeitig zu ändern.

• These Soundbar unterstützt die integrierte Funktion Chromecast built-in, mit der Sie Musik aus Chromecast-kompatiblen Apps auf ihre Soundbar übertragen können.
  Um diese Funktion zu nutzen, müssen sich die Soundbar und Ihr Handy/Tablet im selbsten Netzwerk befinden. Starten Sie die Musikwiedergabe in einer Chromecast-kompatiblen App und übertragen Sie sie auf ihre Soundbar, indem Sie (Übertragen) antipinen und die Soundbar aus der Liste ausgehalten.

7. Allgemeine Bedienungshinweise

7.1 EIN- und Ausschalten (Standby)

Wenn Sie die Soundbar zum ersten Mal am Stromnetz anschließen, begibt sie sich in den Standby-Modus.

• Drücken Sie auf dem Gerät oder auf der Fernbedienung, um das Gerät einschalten.
• Drücken Sie erneut (J), um das Gerät wieder in den STANDBY-Modus auszuschalten.

Status	Aktion	Funktion
An		• Quellenstatus folgen
Semi-Standby	Einmal drücken	• WLAN ist noch aktiv. • Play-Fi und Airplay 2 werden noch Unterstützung.
Eco-Standby	für 5 Sekunden gedrück halten	• WLAN ist ausgeschaltet. • Das Produkt begibt sich in den Geringverbrauchsmodus. • Der Neustart des Systems Bauert etwas länger.

Ziehen Sie den Netzstecker, wenn Sie das Gerät vollständig ausschalten wollen.

7.2 Auto-Standby / Auto-Wake-Funktion

[Auto-Standby] ihre Soundbar wurde so programmiert, dass sie automatisch in den Standby-Modus wechselt, wenn 15 Minuten lang kein Ton erkannt wird. Dies ist z. B. der Fall, wenn die Wiedergabe unterbrochen wird oder wenn die Soundbar versehentlich eingeschaltet bleibt.
[Auto-Wake]Wenn ein Fernseher oder ein externes Gerät angeschlossen ist (COAXIAL/OPTICALbuchse), schaltet sich das Gerät automatisch ein, wenn der Fernseher oder das externe Gerät eingeschaltet wird.

Um diese Funktion zu deaktivieren, führen Sieitte die nachstehenden Schritte aus:

1. Richten Sie die Fernbedienung bei eingeschaltetem Gerät auf die Soundbar und halten Sie für 3 Sekunden gedrückt, um das Menu aufzurufen.
2. Im Display des Geräts wird „MENU“ angezeigt.
3. Drucken Sie 6 Mal▶Im Display wird: Auto Wake [ON / OFF].

oder
Drucken Sie 7 Mal▶Im Display wird: Auto Standby [ON / OFF].

1. Wahlen Sie den Inhalt mit VOL +/- auf der Fernbedienung und drücken Sie dann um ihre Auswahl zu bestätigten und die Einstellungen zu verlassen.
2. Wenn Sie diese Schritte wiederholen, schalten Sie die Funktion „EIN" und „AUS".

7.3 Betriebsmodus wahlen

• Drücken Sie wiederholt (QUELLE) auf dem Gerät oder auf der Fernbedienung, um den Modus OPTICAL, COAXIAL, HDMI ARC, HDMI 1, HDMI 2, BT (Bluetooth) oder USB auszuwahlen.
• Drücken Sie auf der Fernbedienung, um den Bluetooth-Modus BT auszuwahlen.
  Der ausgewählte Modus wird im Display angezeigt.

Anzeige	Modus
ARC	ARC
EARC
HDMI 1	HDMI IN 1
HDMI 2	HDMI IN 2
OPT	OPTICAL
COAX	COAXIAL
BT_IN	Bluetooth
NO_BT	Verbunden
USB	Verbindung

Hinweis

Play-Fi ist keine optionale Quelle. Play-Fi muss direkt über die App gesteuert werden.

7.4 Basse und Höhen einstellen

• Drücken Sie BASS +/- auf der Fernbedienung, um den Basspegel einzustellen (Bass +5 bis Bass -5).
• Drücken Sie TREBLE +/- auf der Fernbedienung, um den Höhenpegel einzustellen (Höhen +5 bis Höhen -5).

7.5 Surround-Sound ein- und ausschalten

• Drücken Sie SURR auf der Fernbedienung, um den Surround-Sound einzuschalten. Drücken Sie die Taste erneut, um den Surround-Sound auszuschalten.

7.6 Lautstärke einstellen

• Drücken Sie VOL+ / VOL- auf dem Gerät oder auf der Fernbedienung, um die Lautstärke einzustellen.
• Wenn Sie den Ton ausschalten möchten, drücken Sie (STUMM) auf der Fernbedienung. Drücken Sie erneut (STUMM) oder VOL+/VOL-, um den normalen Hörbetrieb niederaufzunehmen.

7.7 Helligkeit einstellen

• Drücken Sie DIMMER +/- auf der Fernbedienung, um die Helligkeit einzustellen.

• Drücken Sie während der Wiedergabe EQ auf der

Fernbedienung, um die gewünschten Equalizer-Voreinstellungen auszuwahlen: MUSIK, FILM, NACHrichtENTEN, SPORT, NACHT, Spiel, AI EQ.

7.9 Audioverzogierung einstellen (AV SYNC)

Die Verarbeitung des Videobildes dauer manchal länger als die Verarbeitung des Audiosignals. Dies wird als „verzögert" bezeichnet. Die Funktion Audioverzögerung wurde entwickelt, um diese Verzögerung zu begeben.
- Stellen Sie die Audioverzögerung ein, die nur für den aktuellen Wiedergabemodus vorgesehen ist (wie im Audioverzögerungsmodus HDMI ARC vorgesehen, ist der Verzögerungsmodus nur für HDMI ARC gültig).
Standardmäßig ist die Audioverzögerung auf 00 eingestellt.
1. Halten Sie bei eingeschaltetem Gerät▶II für 3 Sekunden gedrückt, um das Menu aufzurufen und drücken Sie dann 9 Mal▶I, damit wird im Display des Gerät „LT 00" angezeigt.
2. Drucken Sie VOL+/-, um die Verzögerungszeit mit Frequenzschritten von 10 ms einzustellen. Stellen Sie eine maximale Verzögerung von 200 ms ein.
3. Drucken Sie II oder verlassen Sie die Einstellungen nach 10 Sekunden.

Tipps:

Einstellungsbereich: [00~200 ms]
Die Einstellung der Audioverzogierung gilt nur für digitales Audio (z. B. HDMI IN, HDMI ARC, COAXIAL, OPTICAL).

7.10 Rücksetzung zu den Werkseinstellungen

Gerät auf die Standardeinstellungen zurücksetzen

• Drücken Sie im Standby-Modus nacheinander [I▲,▶I, VOL+, BASS-] auf der Fernbedienung. Im Display wird "RESET" angezeigt, um die Werkseinstellungen des Hosts zurückzusetzen.
• Halten Sie bei eingeschalteten Produkt (STUMM) gestrukt, bis im Display,"RESET" angezeigt wird, um das WLAN-Modul auf die Werkseinstellungen zurückzusetzen.

8. DTS:X Betrieb

8.1 Neural:X / DRC / Dialogsteuerung Funktion

• DTS:X® -Technologien bieten Benutzern virtuelle Mehrkanal-Surround-Effekte, die für ein fesselnde Klangbild sorgen.
• Richten Sie die Fernbedienung bei eingeschaltetem Gerat auf die Soundbar und halten Sie für 3 Sekunden gedrückt, um das Menu aufzurufen.
• Im Display des Geräts wird „MENU“ angezeigt.
• Neural:X einstellen: Drucken Sie 11 Mal▶Im Display wird: Dts Neural [ON / OFF]. oder

DRC einstellen: Drucken Sie 12 Mal Im

Display wird: Dts Drc Heavy / Dts Drc Mid / Dts Drc Min.

oder

Dialogsteuerung einstellen: Drücken Sie 13 Mal Im Display wird: Dts Dialog Control 0~6.

1. Wahlen Sie den Inhalt mit VOL +/- auf der Fernbedienung und drücken Sie dann um ihre Auswahl zu bestätigten und die Einstellungen zu verlassen.
2. Wenn Sie diese Schritte wiederholen, schalten Sie die Funktion EIN und AUS.

9. OPTISCHER / KOAXIAL / HDMI ARC-Betrieb

1 Vergewissern Sie sich, dass das Gerät am Fernseher oder Audiogerät angeschlossen ist.
2 Drucken Sie mehrmals (QUEILLE) auf dem Gerät oder OPTICAL, COAXIAL, HDMI 1, HDMI 2, HDMI ARC auf der Fernbedierung, um den gewünschten Modus auszuwahlen.
3 Bedieren Sie Ihr Audiogerät direkt für die Wiedergabefunktionen.
4 Drücken Sie VOL +/- , um die Lautstärke einzustellen.

Tipps:

Das Gerat ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu decodieren. In thisem Fall wird das Gerat stummgeschaltet. Dies ist KEINE Fehlfunktion. Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z. B. Fernseher, Spielkonsole, DVD-Player usw.) auf PCM oder Dolby Digital (Einzelheiten zu den Audioeinstellungen finden Sie in der Bedienungsanleitung des Eingangsquellengerats) mit HDMI IN 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL eingestellt ist.
- Wenn Sie ein anderes Audioformat wahren, zeit das Gerät wie folgt an:

Audio (Abkürzung)	Anzeige
LPCM 2ch	PCM AUDIO
LPCM 5.1ch	PCM AUDIO
LPCM 7.1ch	PCM AUDIO
Dolby Digital	DOLBY AUDIO
Dolby TrueHD	DOLBY AUDIO
Dolby Digital Plus	DOLBY AUDIO
Dolby Atmos - Dolby TrueHD	DOLBY ATMOS
Dolby Atmos - Dolby Digital Plus	DOLBY ATMOS
DTS	DTS
DTS Discrete Surround	DTS
DTS-ES 6.1 Matrix	DTS
DTS-ES 6.1 Discrete	DTS
DTS 96/24	DTS
DTS 96/24 ES Matrix	DTS
DTS Express	DTS
DTS ES 8-Channel Discrete	DTS
DTS-HD High Resolution	DTS-HD
DTS-HD Master Audio	DTS-HD
DTS:X	DTS:X
DTS:X Master Audio	DTS:X

10. Bluetooth-Betrieb

10.1 Bluetooth-fähige Geräte koppeln

Wenn Sie Ihr Bluetooth-Gerät zum ersten Mal mit dem此种 Gerät verbinden, müssen Sie es zunachst koppeln.

Hinweise:

Die Reichweite zwischen thisem Gerät und einem Bluetooth-Gerät beträgt ca. 8 m (ohne Hinderisse).
- Bevor Sie ein Bluetooth-Gerät mit thisem Gerät koppeln, müssen Sie sicherstellen, dass Sie die Fähigkeiten des Geräts kennen.
Die Kompatibilität mit allen Bluetooth-Geräten ist nicht garantiert.
- Jedes Hindernis zwischen diesen Gerät und einem Bluetooth-Gerät verringit die Reichweite.
- Wenn die Signalstarke schwach ist, kann Ihr Bluetooth-Empfänger die Verbindung trennen, aber er wechselt automatisch wieder in den Kopplungsmodus.

1 Drücken Sie bei eingeschaltetem Gerät mehrmals auf dem Gerät oder auf der Fernbedienung, um den Bluetooth-Modus auszuwahlen. "NO BT" wird im Display angezeigt, wenn das Gerät nicht mit einem Bluetooth-Gerät gekoppelt ist.
2 Aktivieren Sie Ihr Bluetooth-Gerä und wahlen Sie den Suchmodus. "Hisense U5120GW" wird in der Liste Ihr Bluetooth-Gerä angezeigt.
- Wenn Sie das Gerät nicht finden können, halten Sie geändckt, um es suchbar zu machen. Im Display wird „BT Pairing“ angezeigt und „Pairing“ wird angesagt.
3 Wahlen Sie „Hisense U5120GW" in der Kopplungstufe. Nach erfolglicher Kopplung wird „Paired" angesagt und im Display wird „BT_IN" angesagt.
4 Spieler Sie Musik von dem verbundenen Bluetooth-Gerät ab.

Um die Bluetooth-Funktion zu deaktivieren, gehen Sie wie folgt vor:

Schalten Sie zu einer anderen Quelle auf dem Gerät um.
- Deaktivieren Sie die Funktion auf ihrem Bluetooth-Gerät. Das Bluetooth-Gerät wird nach der Ansage „Disconnected" vom Gerät getrennt.
- Halten Sie 量 gedrückt.

Tipps:

• Geben Sie ggf. 0000'' als Password ein.
• Wenn innerhalb von zwei Minuten kein anderes Bluetooth-Gerät mit diesen Gerät gekoppelt wird, stellt es seine vorherige Verbindung wieder her.
  Das Gerät wird auch getrennt, wenn Sie Ihr Gerät außerhalb der Reichweite bewegen.
• Wenn Sie Ihr Gerät erneut mit thisem Gerät verbinden möchten, bringen Sie es in Reichweite.
• Wenn das Gerät außerhalb der Reichweite bewegt wird, überprüften Sie, ob es, wenn es zurückgebracht wird, noch mit dem Gerät verbunden ist.
• Wenn die Verbindung verloren gegangen ist, befolgen Sie die obigen Anleitungen, um Ihr Gerät erneut mit dem Gerät zu koppeln.

10.2 Bluetooth-Wiedergabe

• Wenn das verbundene Bluetooth-Gerät das Advanced Audio Distribution Profile (A2DP) besteht, können Sie die auf dem Gerät gespeicherte Musik über these Gerät wiederergegeben.

• Wenn das Gerät auch das Audio Video Remote Control Profile (AVRCP) besteht, können Sie die auf dem Gerät gespeicherte Musik über die Fernbedienung des Geräts wiedergeben.

• Koppeln Sie Ihr Gerät mit thisem Gerät.

• Geben Sie Musik über Ihr Gerät wieder (wenn es A2DP unterstützen).
• Verwendten Sie die mitgelieferte Fernbedienung zur Steuerung der Wiedergabe (wenn es AVRCP unterstützt).

II	Wiedergabe starten, unterbrenen oder fortsetzen.
I / II	Zum vorherigen oder{nachsten Titel Springen}.

11.USB-Wiedergabe

1 SchlieBen Sie ein USB-Speichermedium an.

2 Drücken Sie wiederholt auf dem Gerät oder auf der Fernbedienung, um den USB-Modus auszuwahlen.
3 Wahrend der Wiedergabe gehen Sie wie folgt vor:

II	Wiedergabe starten, unterbrenen oder fortsetzen.
I / II	Zum vorherigen oder{nachsten Titel Springen}.

Tipps:

Das Gerät Unterstützung USB-Speichermedien mit bis zu 32 GB Speicher.
- Dieses Gerät kann WAV / WMA / MP3 / FLAC / DSD / ALAC-Dateien wiedergeben.
- Dieses Produkt ist möglicherweise nicht mit bestimmten USB-Speichergeräten kompatibel.
- Wenn Sie ein USB-Veränderungskabel, einen USB-Hub oder einen USB-Multifunktionskartenleser verwenden, wird das USB-Speichergerät möglicherweise nicht erkannt.
Entfernen Sie das USB-Speichergerät nicht, während Dateien gelesen werden.

12. Einstellungsmenu

1. Halten Sie bei eingeschaltetem Gerät für Ⅱ3 Sekunden gedrückt, um das Menu aufzurufen.
2. Wahlen Sie den Inhalt mit / Tasten.
3. Ändern Sie die ursprünglichen Werte für die einzelnen Einstellungen mit VOL +/-
4. Drücken Sie II, um ihre Auswahl zu bestätigten und die Einstellungen zu verlassen.
5. Wenn innerhalb von 15 Sekunden keine Taste gedrück wird, verlässt das System das Menu automatisch.

Anzeige (▲/▲ drücken)		Beschreibung (VOL +/- drücken)
1	MUSIC	Equalizer-Effekt (EQ) wahren. (MUSIK, FILM, NACHRICHTEN, SPORT, NUCHT, SPIEL, AI EQ)
2	SURON	Surround-Sound umschalten [EIN / AUS]
3	BAS+S	Bäse einstellen
4	TRE+S	Höhen einstellen
5	DIM H	Helligkeit einstellen ( Menu zur Aktivierung verlassen)
6	AUTO WAKE ON	Auto Wake umschalten [EIN / AUS]
7	AUTOSTANDBY ON	Auto Standby umschalten [EIN / AUS]
8	NO REAR	Wenn kein Surround-Anschlussvorhanden ist. Nicht einstellbar.
	SUR+S	Wenn ein Surround-Anschlussvorhanden ist. Stellen Sie die Lautstärke der Surround-Loutsprecher ein.
9	LT 00	Stellen Sie die Audioverzögerung ein (AV SYNC)
10	HI-RESREMASTERON	Umschalten zwischen: HI-RES Remaster [EIN / AUS]
11	DTS NEURAL ON	Umschalten zwischen: Dts Neural [EIN / AUS]
12	DTS IRC HEAVY	Umschalten zwischen: Dts Drc Heavy / Dts Drc Mid / Dts Drc Min
13	DTS 00	Dts Dialog Control Wert

13. Fehlerbehebung

Versuchen Sie niemals, das Gerät selbst zu reparieren, damit verlieren Sie ihre Garantieansprüche. Wenn bei der Verwendung dieser Geräts Probleme auftreten, überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst in Anspruchnehmen.

Kein Strom

Vergewissern Sie sich, dass das Netzkabel des Geräts ordnungsgemäß angeschlossen ist.
Vergewissern Sie sich, dass an der Steckdose Strom anliegt.
- Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.

Fernbedienung Funktioniert nicht

Bevor Sie eine Taste der Wiedergabsteuerung drücken, wahren Sie zunachst die korrekte Quelle.
Verringern Sie den Abstand zwischen der Fernbedienung und dem Gerät.
- Setzen Sie die Batterien so ein, dass die Polaritäten (+/-) wie angegeben ausgerichtet sind.
Tauschen Sie die Batterien aus.
Richten Sie die Fernbedienung direkt auf den Sensor vorn am Gerät.

Kein Ton

• Achten Sie darauf, dass das Gerät nicht stummgeschaltet ist. Drücken oder VOL+/-, um die normale Wiedergabe fortzuseten.
• Drücken Sie auf dem Gerät oder auf der Fernbedienung, um die Soundbar in den Standby-Modus zu schalten. Drücken Sie dann erneut, um die Soundbar einzuschalten.
  Ziehen Sie den Netzstecker der Soundbar und des Subwoofoers und schlieben Sie sie dann wieder an. Schalten Sie die Soundbar ein.
  Vergewissern Sie sich, dass die Audioeinstellung der Engangssquelle (z. B. Fernseher, Spielkonsole, DVD-Player usw.) auf PCM oder Dolby Digital ist, wenn Sie eine digitale Verbindung (z. B. HDMI, OPTISCH, KOAXIAL) verwenden.
• Der Subwoofer befindet sich außerhalb der Reichweite,itte stellen Sie den Subwoofer naher an die Soundbar. Der Subwoofer darf nicht weiter als 5m von der Soundbar entfernt stehen (je naher,desto besse).
  Die Soundbar hat möglicherweise die Verbindung mit dem Subwoofer verloren. Koppeln Sie die Geräte erneut, indem Sie die Schritte im Abschnitt „Drahtlos-Subwoofer mit der Soundbar koppeln" befolgen.
  Das Gerät ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangssquelle zu decodieren. In thisem Fall wird das Gerät stummgeschellt. Dies ist KEIN Defekt. Das Gerät ist nicht stummgeschellt.

Ich kann den Bluetooth-Namen diesen Geräts nicht auf meinem Bluetooth-Gerät für die Kopplung finden

Vergewissern Sie sich, dass die Bluetooth-Funktion auf Ihrrem Bluetooth-Gerät aktiviert ist.
- Vergewissern Sie sich, dass das Gerät mit Ihrem Bluetooth-Gerät gekoppelt ist.

Die Soundbar schaltet sich aus

• Wenn der Pegel des externen Eingangssignals des Geräts zu niedrig ist, schaltet sich die Soundbar nach 15 Minuten automatisch aus.itte erhöhen Sie die Lautstärke Ihres externen Geräts.itte erhöhen Sie die Lautstärke Ihres externen Geräts.

Der Subwoofer ist im Standby-Modus oder die Anzeige des Subwoofoers leuchtet nicht auf.

• Bitteziehen Sie den Netzstecker und schlieben Sie ihn nach 4 Minuten wieder an, um den Subwoofer zusammenzusetzen.

WLAN

WLAN-Verbindung kann nicht hergestellt werden.

• Überprüfen Sie die Verfügbarkeit des WLAN-Netzwerks auf dem Router.
• Stellen Sie den WLAN-Router erh aer an das Gerät.
• Vergewisern Sie sich, dass das Password korrekt ist.
• Überprüfen Sie die WLAN-Funktion oder starten Sie Modem und WLAN-Router neu.

Play-Fi

Die App kann die von Play-Fi unterstützen den Geräte nicht erkennen.

Überprüfen Sie, ob das Gerät mit dem WLAN verbunden ist.

Play-Fi-Musik kann nicht wiedergegeben werden.

• Bestimmte Netzwerkdienste oder Inhalte, die über das Gerät verfügbar sind, sind möglicherweise nicht zugänglich, wenn der Dienstanbieter sein Angebot beendet.
• Wenn die Ersteinrichtung nicht erfolgreich ist, schließen Sie DTS Play-Fi. Starten Sie die App neu.
• Wenn der Lautsprecher als Stereopaar oder Surround-Sound eingestellt ist, muss der Lautsprecher in der App getrennt werden, bevor er separat verwendet werden kann.

14. Technische Daten

Modell	U5120GW
Soundbar
Stromversorgung	AC 100-240 V~50/60 Hz
Leistungsaufnahme	45 W
Standby-Verbrauch	<0,5 W
USB-Port zur Wiedergabe	5 V----500 mA
USB-Kompatibilität	Hi-Speed USB (2.0) / FAT32 / FAT16
Unterstützte dateiforme zur USB-wiedergabe	32 G (maximale), WAV/WMA/MP3/FLAC/DSD/ALAC
TYP-C für den Dongle des drahtlosen hinteren Surround-Laufsprechers	5 V----500 mA
Abmessungen (B×H×T)	1200×75×112 mm/47,2"×2,9"×4,4"
Gewicht (Netto)	5 kg/11 lbs
Frequenzgang	120 Hz~40 kHz
Betriebsfeuchtigkeitsbereich	10%~70%
Betriebstemperatur	0°C-45°C
Drahtlos-Spezifikationen
Unterstützte Netzwerke	WLAN IEEE 802.11a/b/g/n/ac Funkfrequenzband (WLAN)/ Funkfrequenz-Sendeleitung (EIRP)2,4 GHz WLAN: 2400 MHz~2483,5 MHz/≤20 dBm5,1 GHz WLAN: 5150 MHz~5350 MHz/≤20 dBm5,8 GHz WLAN: 5725 MHz~5850 MHz/≤14 dBm
Bluetooth-Version / Profile	V 4.2 (A2DP, AVRCP)
Bluetooth-Frequencybereich	2400 MHz~2483,5 MHz≤5 dBm
Max. Bluetooth-Sendeleitung (EIRP)
2,4 GHz Funkfrequenzbereich	2400 MHz~2483 MHz≤10 dBm
2,4 GHz max. Sendeleitung (EIRP)
Modulationstyp	GFSK, π/4 DQPSK
Subwoofer
Stromversorgung	AC 100-240 V~50/60 Hz
Leistungsaufnahme	50 W/<0,5 W (StandBy)
Abmessungen (B×H×T)	250×355×338 mm/9,8"×14"×13,3"
Gewicht (Netto)	7 kg/15,4 lbs
Frequenzgang	40 Hz~120 Hz
Verträker (Audio-Ausgangsleistung)
Soundbar	330 W(30 W×11)
Subwoofer	180 W
Gesamt	510 W
Fernbedienung
Reichweite/Winkel	6 m/30°
Batterien	AAA (1,5 V×2)

Hisense

Soundbar con Subwoofer wireless da 5.1.2 canali

Modello: U5120GW

dtss

play-fi

Chromecast built-in

Automatisch koppelen

De afstandsbediening werkt nicht

Wi-Fi verbinding kan nicht tot stand gebracht worden.
