| Typ produktu | Kuchyňská digestoř |
| Značka | ELICA |
| Model | NUAGE SENSE DRYWALL |
| Verze | Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace) |
| Počet rychlostí | 4 (rychlost 1, 2, 3 a intenzivní 5 minut) |
| Osvětlení | LED, výměna servisním technikem |
| Ovládání | Otočný disk s podsvícením |
| Tukový filtr | Kovový, mytí v myčce nádobí (max 70°C), čistit alespoň 1x měsíčně, vyměnit každé 2 roky |
| Aktivní uhlíkový filtr | Volitelný, nemyje se, vyměnit každé 4 měsíce (pro recirkulační verzi) |
| Elektrické napájení | Musí odpovídat štítku (např. 220-240 V) |
| Minimální bezpečnostní vzdálenost | 50 cm pro elektrický sporák, 65 cm pro plynový nebo kombinovaný |
| Indikátor nasycení filtrů | Ano: L1+L2 bliká pro tukový filtr, L3+L4 pro uhlíkový filtr (je-li aktivován) |
| Údržba | Pravidelně čistěte vnitřek i vnějšek vlhkým hadříkem a neutrálním detergentem; nepoužívejte alkohol |
| Bezpečnostní normy | EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233 |
| Dodávané příslušenství | Hmoždinky, návod k použití |
Často kladené otázky - NUAGE SENSE DRYWALL ELICA
Dotazy uživatelů ohledně NUAGE SENSE DRYWALL ELICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňský odsavač par ve formátu PDF zdarma! Najděte svůj návod NUAGE SENSE DRYWALL - ELICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. NUAGE SENSE DRYWALL značky ELICA.
NÁVOD K OBSLUZE NUAGE SENSE DRYWALL ELICA
IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e utilização EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ SV Monterings- och bruksanvisningar FI Asennus- ja käyttöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning PL Instrukcja montażu i obsługi CS Návod na montáž a používání SK Návod k montáži a použitiu HU Felszerelési és használati utasítás BG Инструкция за монтаж и употреба RO INSTRUCŢIUNI DE MONTAJ ŞI FOLOSIRE RU Инструкция по монтажу и эксплуатации UK Інструкція з монтажу і експлуатації ET Paigaldus- ja kasutusjuhend LT Montavimo ir naudojimosi instrukcija LV Uzstādīšanas un lietošanas instrukcija SR Uputstva za montažu i upotrebu SL Navodila za montažo in uporabo HR Uputstva za montažu i upotrebu TR Montaj ve kullanım talimatları AR
15
16
17
18
19
20
Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektován pro odsávání dýmu a par při vaření a je určen pouze k domácím účelům.
Záruka poskytovaná na výrobek se nevztahuje na povrchové vady způsobené nesprávnou a nevhodnou instalací sádrokartonu doplňujícího výrobek, jelikož montáž sádrokartonu nespadá do kompetence výrobce, ale těch osob, které za tuto činnost nesou plnou odpovědnost.
! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nepřipojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte pracovní rukavice.
Přístroj není určen k používání dětmi nebo osobami se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleni k jeho použití osobou odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
Kryt je třeba čistit tak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.
Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.)
Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte
tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
POZOR! Pokud instalace šroubů a upevňovacích zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

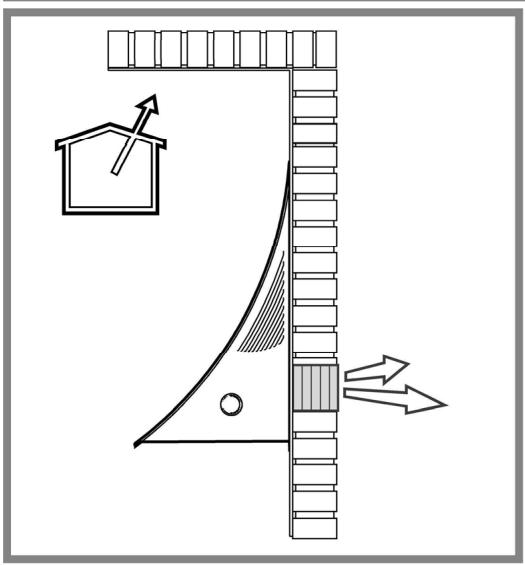

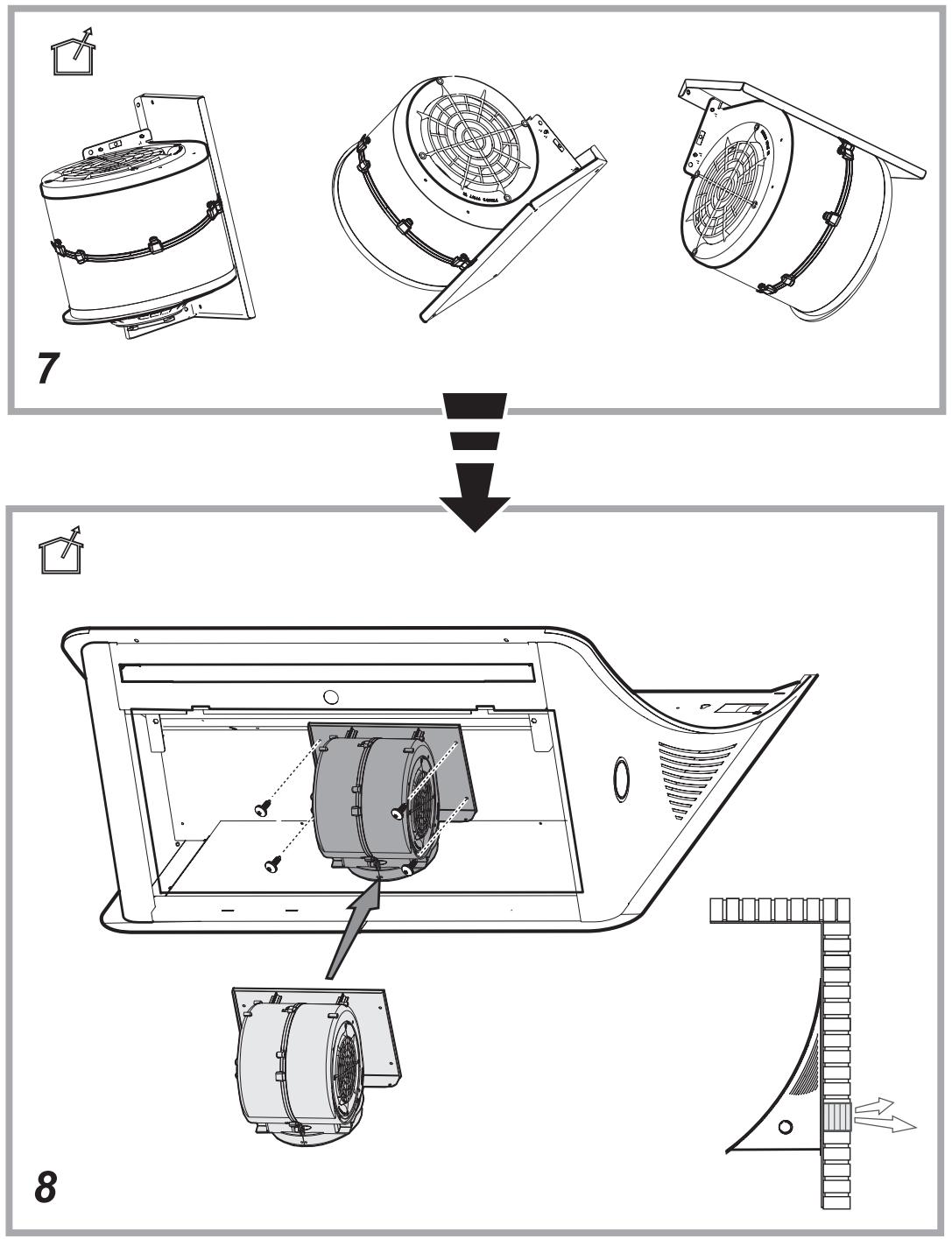

Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musí být vymontovány.
Napojte digestoř na odtahové potrubí se stejným průměrem jako je vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.
Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

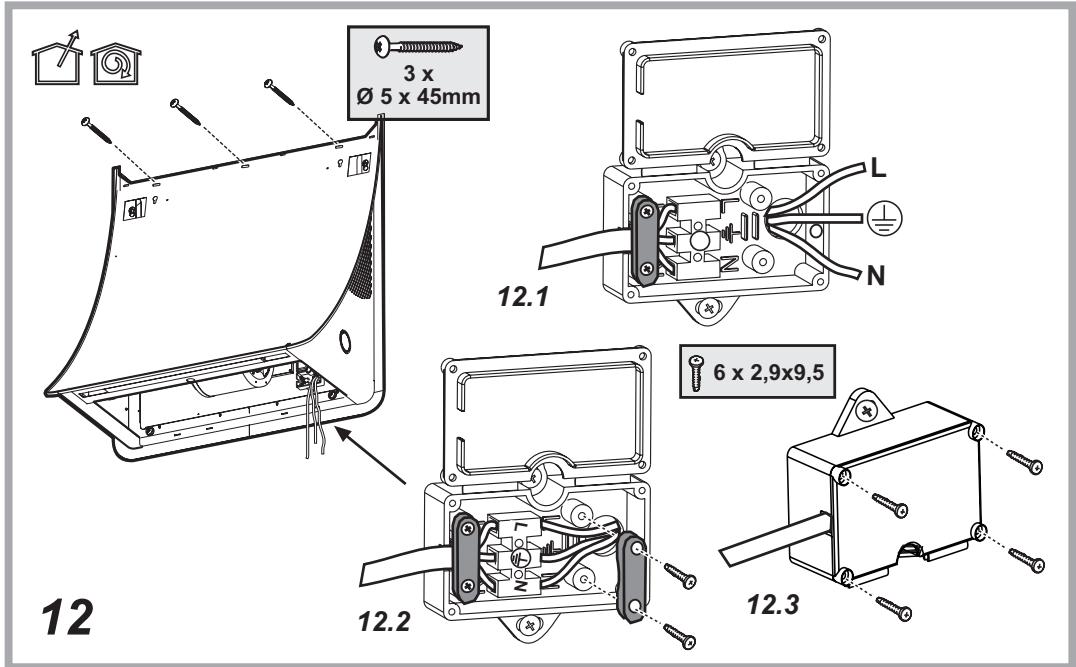

Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dostupném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dostupném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

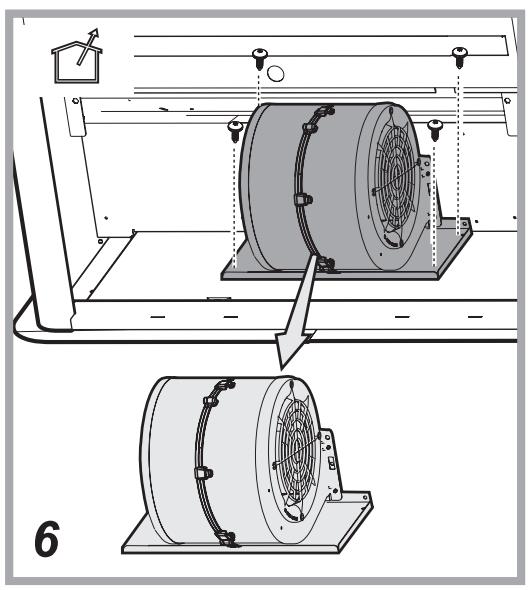

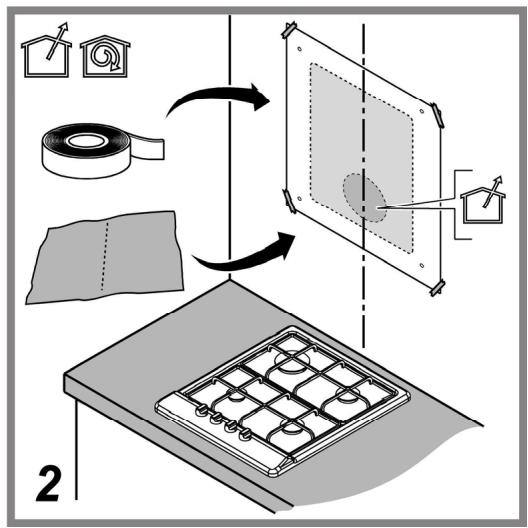

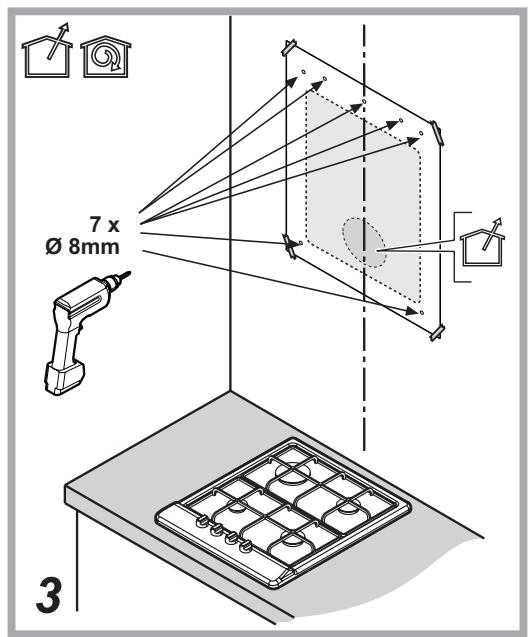

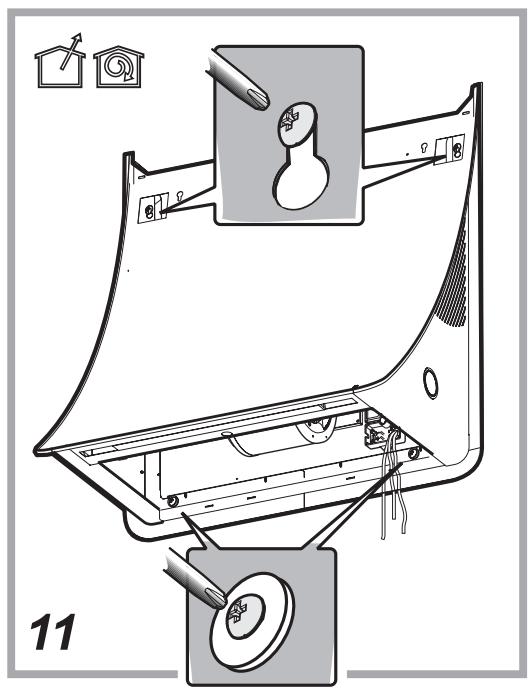

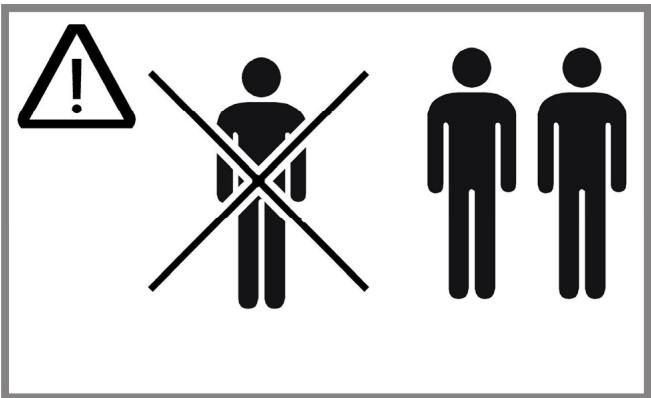

Instalace

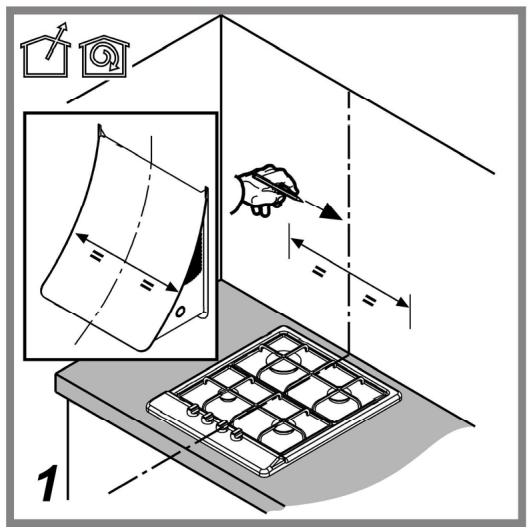

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtr/y s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiální příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. - Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

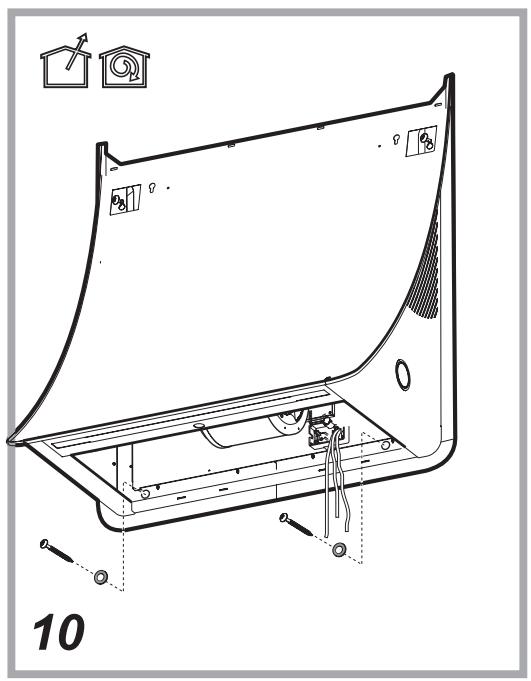

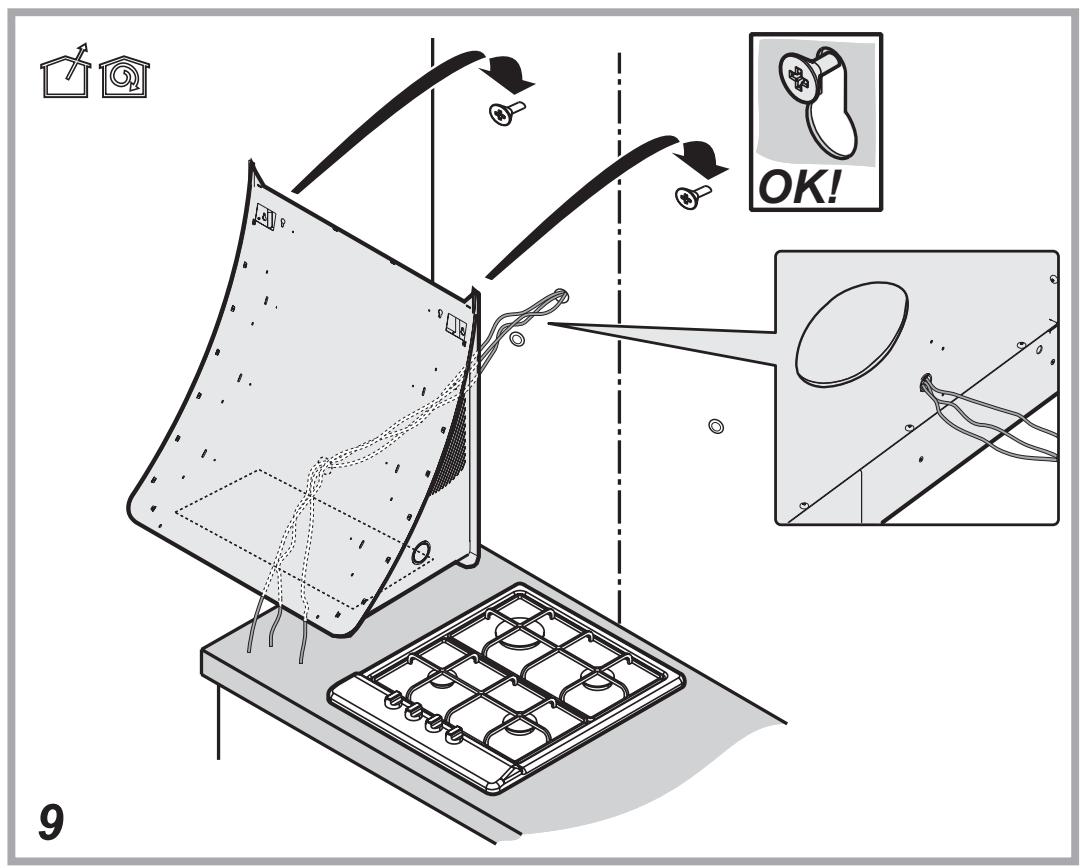

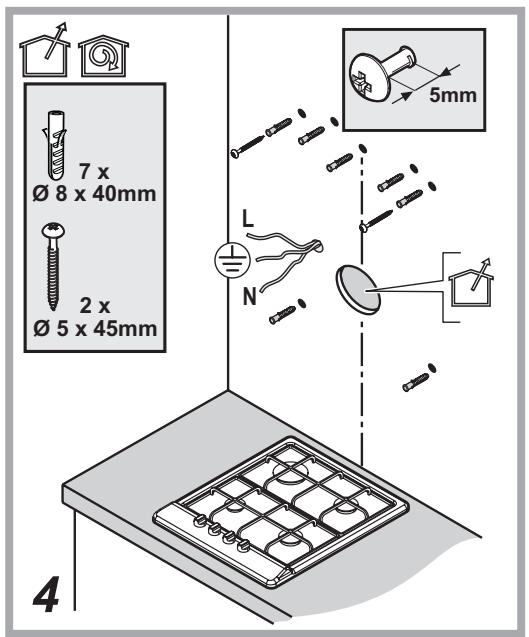

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.
Provoz
V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.
Ovládací panel se skládá z podsvíceného plochého otočného ovladače
Zapíná a vypíná světla:
Stiskněte plochý ovladač (T) pro zapínání a vypínání světel
-Pro výběr možných rychlostí odsávání:
Otočte plochý ovladač (T) po směru hodinových ručiček pro zapnutí a zvýšení rychlosti odsávání a proti směru hodinových ručiček pro snížení rychlosti a vypnutí digestoře.
Věnec (L) se rozsvítí podle zvolené rychlosti odsávání:
L1 svítí
rychlost 1 (minimální).
L1 + L2 svítí
rychlost 2 (středně vysoká).
L1 + L2 + L3 svítí
rychlost 3 (maximální).
L1 + L2 + L3 + L4 svítí přerušovaným světlem
rychlost 4 (intenzivní): trvání 5 minut, poté se digestoř automaticky nastaví na rychlost 2
L nesvítí:
Vypnutý sací motor
Digestoř je vybavena zařízením, které signalizuje, kdy je nutné provést údržbu filtru
Zařízení pro kontrolu zanesení tukového filtru je stále funkční
Zařízení pro kontrolu aktivního uhlíkového filtru je většinou vypnuté
Pro aktivaci postupujte následujícím způsobem:
- Vypněte digestoř.
- Stiskněte plochý ovladač (T) na více než 5 sekund
Věnec (L) se celý rozsvítí, světélkuje a bude slyšet zvukový signál: Zařízení pro kontrolu uhlíkového filtru je aktivní.
Poznámka: Pro vypnutí zařízení vypněte digestoř, stiskněte plochý ovladač (T), L1+L2 se rozsvítí a budou světélkovat; vyčkejte na zvukový signál, který potvrdí vypnutí zařízení.
Signalizace zanesení tukového filtru
L1 + L2 světélkují, pokud je nutné provést údržbu tukového filtru
Signalizace zanesení aktivního uhlíkového filtru
L3 + L4 světélkují, pokud je nutné provést údržbu aktivního uhlíkového filtru
Reset signalizace zanesení filtru
Po údržbě filtru zapněte digestoř a stiskněte plochý ovladač (T) na déle než 5 sekund: uslyšíte dlouhý zvukový signál (pípnutí), který potvrdí provedený reset.
Poznámka: V případě současné signalizace (zanesení tukového filtru a aktivního uhlíkového filtru) je nutné zopakovat reset dvakrát.
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku nebo vypněte hlavní vypínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř, tak i zvenku (alespoň stejně často, jak je prováděna údržba filtru proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným lihem nebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.
Tukový filtr

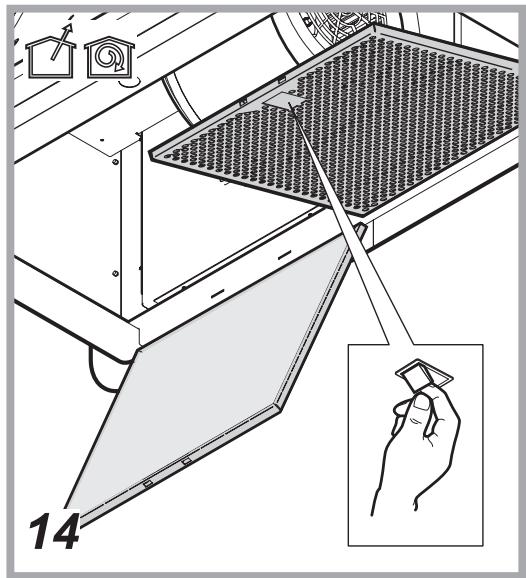

Obr. 5-14
Zadržuje částice tuku uvolňující se při vaření.
Je třeba čistit alespoň jednou měsíčně (nebo když systém detekující nasycení filtru - pokud je na modelu ve vašem vlastnictví - indikuje tuto nutnost) s neagresivními čisticími prostředky, lze mýt v myčce při nízké teplotě a krátkém cyklu. (Tmax 70 °C)
Při mytí v myčce na nádobí může dojít k vyblednutí kovových částí.
Filtr musí být vysušen v troubě při teplotě max. 100 °C po dobu jedné hodiny; v případě, kdy je filtr ještě vlhký, zopakujte operaci.
Vyměňte filtr nejméně jednou za 2 roky.

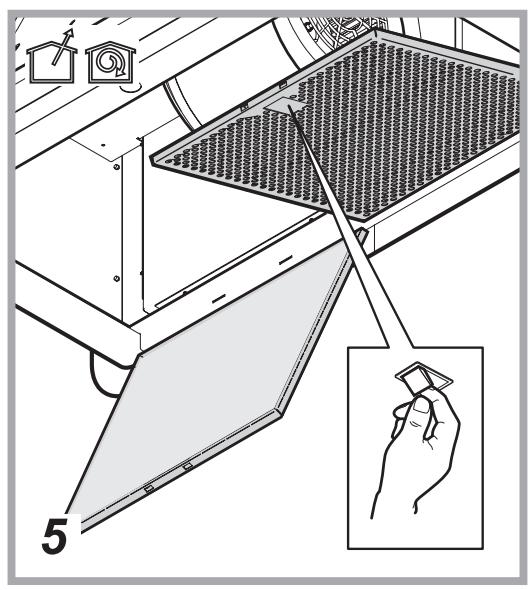

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)

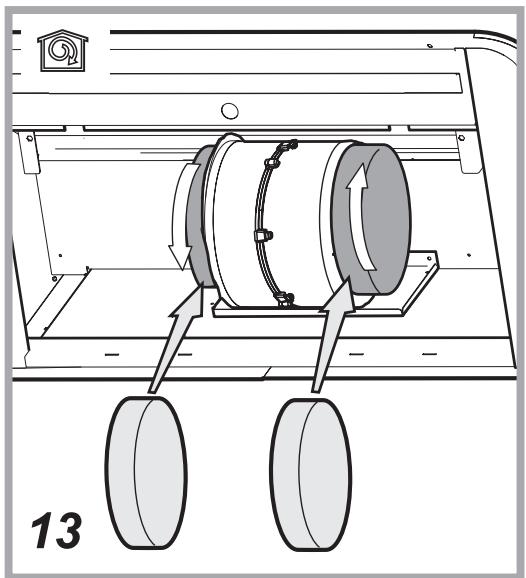

Obr. 13
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu).
Nesmí být myt ani regenerován.
Kruhový filtr s uhlíkem
Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových ručiček.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.
LED diody zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční světla a umožňují úspory 90% elektrické energie.
Pro výměnu se obraťte na servisní službu.
Při všech instalačních a údržbářských pracích používejte ochranné pracovní rukavice.
Spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba odpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání spotřebiče.
Je přísně zakázáno pod odsavačem par připravovat jídla na plameni.
Udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.
V této záležitosti se vyhýbá každé zodpovědnosti.
! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.
Filtrační verze
Elektrické připojení
Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Montáž
Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vyberte vidlici ze zásuvky nebo vypněte hlavní vypínač bytu.
Čištění
Při mytí v myčce nádobí může dojít k vyblednutí kovových částí.
Filtr musí být vysušen v troubě při teplotě max.
100 °C po dobu jedné hodiny; v případě, že je filtr ještě vlhký, zopakujte operaci.
Vyměňte filtr nejméně jednou za 2 roky.
Na odpojení protitukových filtrů potáhněte za pružinový háček.
Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.
! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoli okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo odvodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem (*) jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nepřipojujte přístroj k elektrické síti, dokud nebyla zcela dokončena jeho instalace.
Před provedením jakéhokoli úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte pracovní rukavice.
Přístroj není určen k používání dětmi nebo osobami se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleni k jeho použití osobou odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mřížky!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.
Nedodržování norem čištění krytu a výměny a čištění filtru se může stát příčinou požáru.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoli odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobní mezinárodní výbor pro rádiové rušení, pozn. překl.)
Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování činnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho činnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci činnosti a minimalizaci hluku.
POZOR! Pokud instalace šroubů a upevňovacích zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.
Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Horizontální odtahové potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

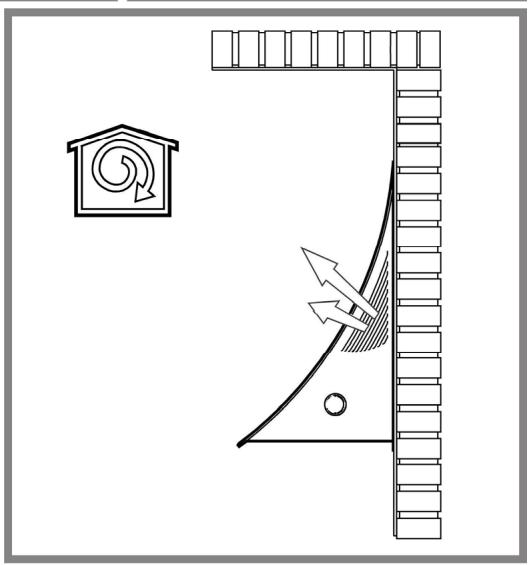

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Instalace
Jak elektrická, tak mechanická montáž musí být provedena odborným personálem.
Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí ji zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je
třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

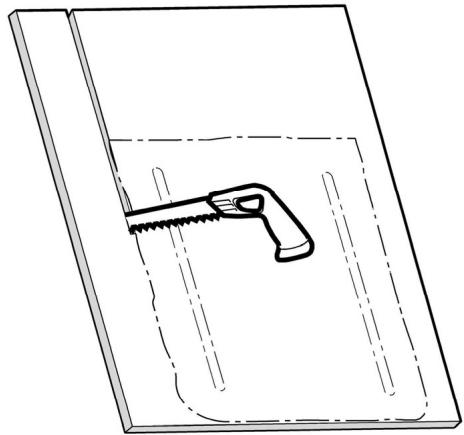

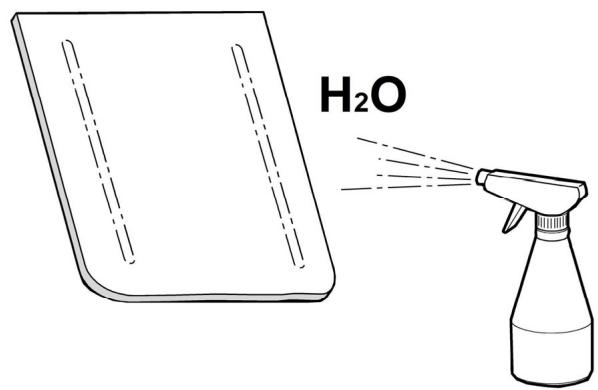

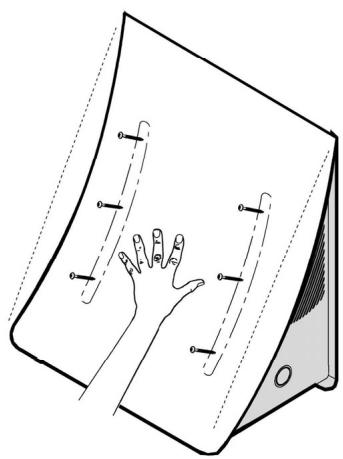

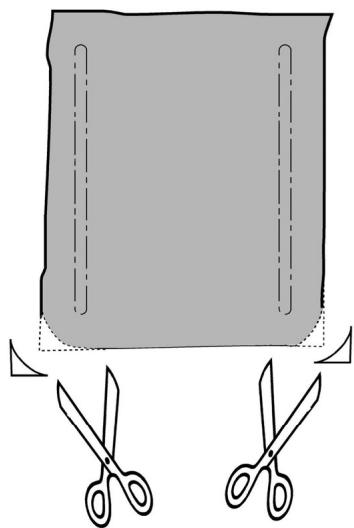

Instalace
Před zahájením instalace:
Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. - Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

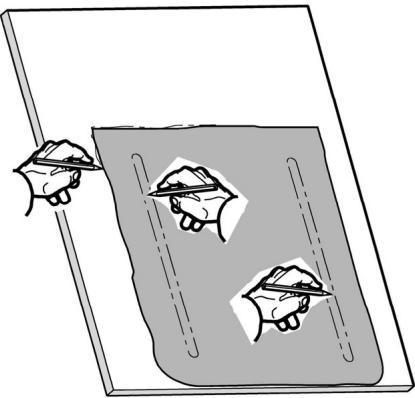

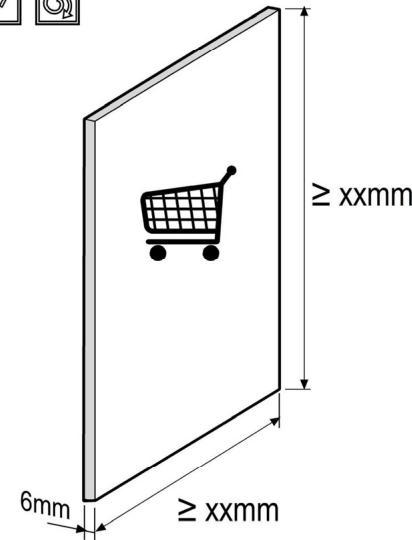

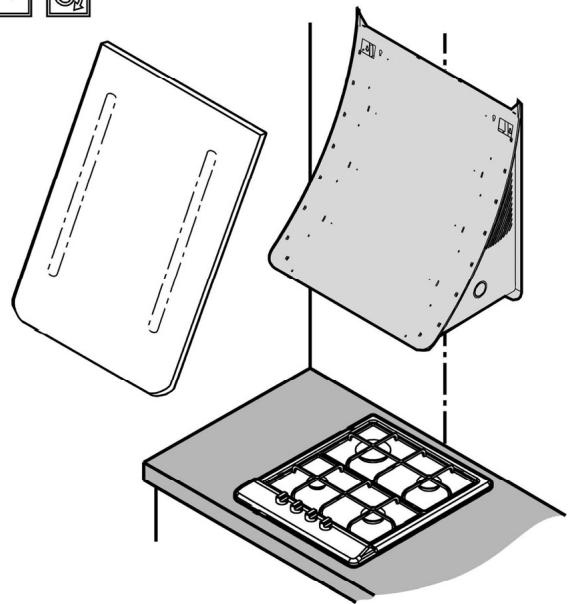

Poznámka: Přední krycí panel smí být natřen i barvou na zeď, ale jen po předchozím nanesení podkladového nátěru na plech.
Provoz
V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.
Ovládací panel se skládá z podsvíceného plochého otočného ovladače
Zapíná a vypíná světla:
Stiskněte plochy ovladač (T) pro zapínání a vypínání světel
-Pro výběr možných rychlostí odsávání:
Otočte plochy ovladač (T) po směru hodinových ručiček pro zapnutí a zvýšení rychlosti odsávání a proti směru hodinových ručiček pro snížení rychlosti a vypnutí digestoře.
Věnec (L) se rozsvítí podle zvolené rychlosti odsávání:
L1 svítí
rychlost 1 (minimální).
L1+L2 svítí
rychlost 2 (středně vysoká).
L1+L2+L3 svítí
rychlost 3 (maximální).
L1 + L2 + L3 + L4 svítí přerušovaným světlem
rychlost 4 (intenzivní): trvání 5 minut, poté se digestoř automaticky nastaví na rychlost 2
L nesvítí:
Vypnutý sací motor
Digestoř je vybavena zařízením, které signalizuje, kdy je nutné provést údržbu filtru
Zařízení pro kontrolu zanesení tukového filtru je stále funkční.
Zařízení pro kontrolu aktivního uhlíkového filtru je většinou vypnuté.
Pro aktivaci postupujte následujícím způsobem:
- Vypněte digestoř.
- Stiskněte plochý ovladač (T) na více než 5 vteřin.
Věnec (L) se celý rozsvítí, světélkuje a bude slyšet zvukový signál: Zařízení pro kontrolu uhlíkového filtru je aktivní.
Poznámka: pro vypnutí zařízení vypněte digestoř, stiskněte plochý ovladač (T), L1+L2 se rozsvítí a budou světélkovat; vyčkejte na zvukový signál, který potvrdí vypnutí zařízení.
Signalizace zanesení tukového filtru
L1 + L2 světélkují, pokud je nutné provést údržbu tukového filtru.
Signalizace zanesení aktivního uhlíkového filtru
L3 + L4 světélkují, pokud je nutné provést údržbu aktivního uhlíkového filtru.
Reset signalizace zanesení filtru
Po údržbě filtru zapněte digestoř a stiskněte plochý ovladač (T) na déle než 5 vteřin: uslyšíte dlouhý zvukový signál (píp), který potvrdí provedený reset.
Poznámka: v případě současné signalizace (zanesení tukového filtru a aktivního uhlíkového filtru) je nutné zopakovat reset dvakrát.
Údržba
Pozor! Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní vypínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř, tak i zvenku (alespoň stejně často, jak je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným lihem anebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.
Výrobce odmítá jakoukoli odpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.
Tukový filtr
Obr. 5-14
Zadržuje částice tuku uvolňující se při vaření.
Je třeba čistit alespoň jednou měsíčně (nebo když systém detekující nasycení filtru - pokud je na modelu ve vašem vlastnictví – indikuje tuto nutnost) s neagresivními čisticími prostředky, lze mýt v myčce při nízké teplotě a krátkém cyklu. (Tmax 70°C )
Při mytí v myčce na nádobí může dojít k vyblednutí kovových částí.
Filtr musí být vysušen v troubě při teplotě max. 100°C po dobu jedné hodiny; v případě, kdy je filtr ještě vlhký, zopakujte operaci.
Vyměňte filtr nejméně jednou za 2 roky.
Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 13
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí výbavy vlastního modelu – vyznačuje tuto potřebu).
NESMÍ být umýván či regenerován.
Kruhový filtr s uhlíkem
Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových ručiček.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.
LED diody zaručují optimální osvětlení, s trvanlivostí 10 krát delší než tradiční světla a umožňují úspory 90% elektrické energie.
Pro výměnu se obraťte na servisní službu.
Je přísně zakázáno pod odsávačem par připravovat jídla na plameni.
Použití volného plamene poškozuje filtry, což může být příčinou vyvolání požáru, proto se ho v každém případě třeba vyvarovat.
Při použití spolu s varnými spotřebiči, přístupové části se mohou značně zahřát.
Elektrické napojení
Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěném uvnitř odsávače.
Pokud je odsávač vybaven přípojkou/vidlicí, stačí ji zapojit.
Upozornění! Dříve než opět připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte vždy, že síťový kabel byl správně namontován.
Montáž
Odsávač par je vybaven upevňovacími klíny vhodnými pro většinu typů stěn/stropů. Jednako je nezbytné poradit se s kvalifikovaným technikem, aby vám schválil způsobilost materiálů na základě toho, jaký typ je stěna/strop. Stěna/strop musí být dostatečně pevná, aby udržela hmotnost odsávače par.
Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte vidlici ze zásuvky nebo vypněte hlavní vypínač bytu.
Čištění
Při mytí v myčce nádobí může dojít k vyblednutí kovových částí.
100 °C po dobu jedné hodiny; v případě, že je filtr ještě vlhký, zopakujte operaci.
Vyměňte filtr nejméně jednou za 2 roky.
Na odpojení protitukových filtrů potáhněte za pružinový háček.
- VÝMĚNA ŽÁROVEK
- POUŽITÍ
- ODSÁVÁNÍ MIMO MÍSTNOST
- INSTALACE
- ELEKTRICKÉ PŘIPOJENÍ
- PROVOZ
- ZAPÍNÁ A VYPÍNÁ SVĚTLA
- PRO VÝBĚR MOŽNÝCH RYCHLOSTÍ ODSÁVÁNÍ
- L1 + L2 + L3 + L4 SVÍTÍ PŘERUŠOVANÝM SVĚTLEM
- SIGNALIZACE ZANESENÍ TUKOVÉHO FILTRU
- SIGNALIZACE ZANESENÍ AKTIVNÍHO UHLÍKOVÉHO FILTRU
- RESET SIGNALIZACE ZANESENÍ FILTRU
- ÚDRŽBA
- ČIŠTĚNÍ
- NEPOUŽÍVEJTE ALKOHOL
- TUKOVÝ FILTR
- OBR
- ZADRŽUJE ČÁSTICE TUKU UVOLŇUJÍCÍ SE PŘI VAŘENÍ
- FILTR S AKTIVNÍM UHLÍKEM (JEN U FILTRAČNÍ VERZE)
- KRUHOVÝ FILTR S UHLÍKEM
- FILTRAČNÍ VERZE
- MONTÁŽ
- JAK ELEKTRICKÁ, TAK MECHANICKÁ MONTÁŽ MUSÍ BÝT PROVEDENA ODBORNÝM PERSONÁLEM
- PŘED ZAHÁJENÍM INSTALACE
- ELEKTRICKÉ NAPOJENÍ
Značka : ELICA
Model : NUAGE SENSE DRYWALL
Kategorie : Kuchyňský odsavač par
