Тип продукт	Автоматична миячка (почиствач на под)
Марка	Kärcher
Модел	BD 50/55 W Classic
Номинално напрежение	24 V
Капацитет на батерията	80 Ah или 115 Ah (в зависимост от версията)
Средна консумирана мощност	880 W
Обем на резервоара за чиста вода	55 L
Обем на резервоара за мръсна вода	55 L
Работна ширина	510 mm
Диаметър на четката	510 mm
Скорост на въртене на четката	140 об/мин
Натиск върху пода	≥ 27 kg
Тегло празен	115 kg
Общо допустимо тегло	240 kg
Максимална температура на водата	50 °C
Максимален наклон на работната зона	2 %
Мощност на аспирационната турбина	250 W
Мощност на двигателя на теглене	130 W
Ниво на звуково налягане	65,2 dB(A)
Ниво на акустична мощност	84,1 dB(A)
Обща стойност на вибрациите	< 2,5 m/s²
Съответстващо предназначение	Плоски подове, устойчиви на влага и полиране
Основни указания за безопасност	Превключвател за безопасност, ключов превключвател, да не се използва в експлозивна атмосфера
Редовна поддръжка	Източване на вода, почистване на филтри, проверка на аспирационни устни, зареждане на батерия
Налични аксесоари	Дискове за четки, подложки, аспирационни устни, стъргалка

Често задавани въпроси - BD 5055 W Classic Kärcher

Как да стартирам устройството?

Поставете ключовия превключвател на « 1 ». Екранът показва информацията. След това задействайте превключвателя за безопасност, спуснете аспирационната лента и натиснете педала на обувката, за да започнете почистването.

Как да регулирам количеството вода?

Използвайте копчето за регулиране на количеството вода. Направете опити с малко количество, след това постепенно увеличете до желания резултат.

Какво да направя, ако мощността на аспирацията е слаба?

Спрете устройството, източете мръсната вода. Почистете филтъра за влакна, аспирационните устни, проверете уплътненията и аспирационните маркучи.

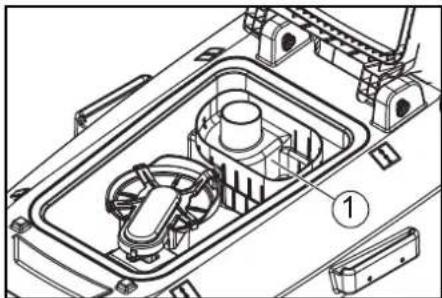

Как да почистя филтъра за груби примеси?

Отворете капака на резервоара за мръсна вода, извадете филтъра за груби примеси нагоре, изплакнете го под течаща вода и го поставете обратно.

Каква батерия да използвам и как да я зареждам?

Използвайте безподдържащи батерии (AGM или гел) от 80 Ah или 115 Ah. Зареждайте с подходящо зарядно устройство в сухо и проветриво помещение. Следвайте инструкциите на зарядното.

Как да изпразня резервоара за мръсна вода?

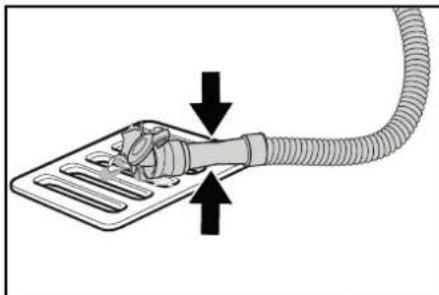

Извадете маркуча за източване от държача, спуснете го над събирателен съд, отворете дозиращото устройство и източете. Изплакнете резервоара с чиста вода.

Каква е максималната температура на водата?

Максималната температура на водата е 50 °C.

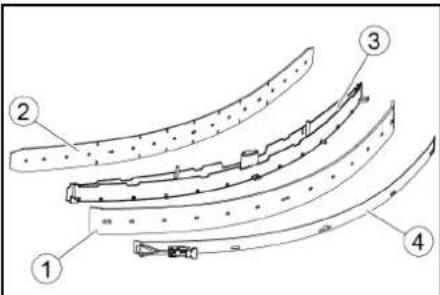

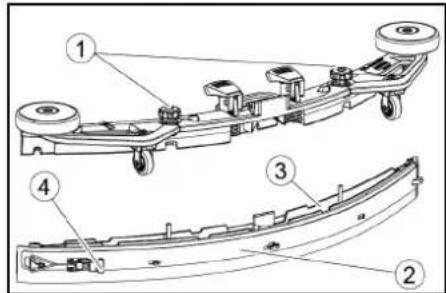

Как да сменя аспирационните устни?

Отстранете аспирационната лента, развийте звездните дръжки, извадете вътрешната част, отворете напрежението, отстранете износените устни и монтирайте новите или обърнатите в обратен ред.

Какво да направя, ако четката не се върти?

Проверете дали няма чужд предмет, който блокира четката. Отстранете чужд предмет, ако е необходимо.

Как да съхранявам устройството?

Изпразнете напълно водата, съхранявайте на закрито и без замръзване. Заредете напълно батериите преди продължително съхранение и ги презареждайте поне веднъж месечно.

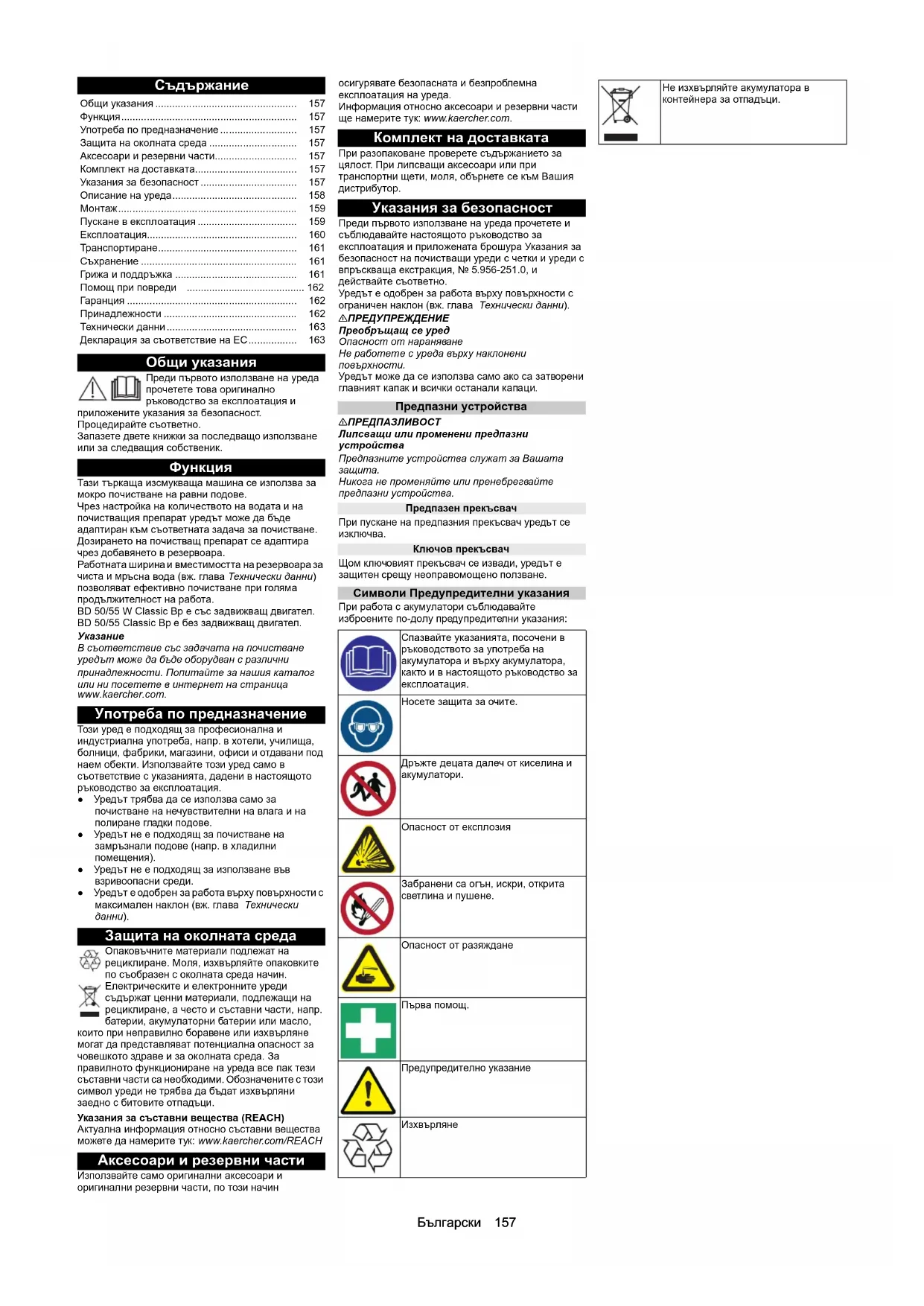

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD 5055 W Classic Kärcher

Защита на околната среда 157

Аксесоари и резервни части.... 157

Комплект на доставката.... 157

Указания за безопасност 157

Грижа и поддръжка 161

Помощ при повреди 162

Гаранция 162

Принадлежности 162

Технически данни 163

Декларация за съответствие на ЕС.... 163

Общи указания

Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

Функция

Тази търкаща изсмукваща машина се използва за мокро почистване на равни подове.

Чрез настройка на количеството на водата и на почиствация препарат уредът може да бъде адаптиран към съответната задача за почистване. Дозирането на почистваш препарат се адаптира чрез добавянето в резервоара.

Работната ширина и вместимостта на резервоара за чиста и мръсна вода (вж. глава Технически данни) позволяват ефективно почистване при голяма продължителност на работа.

BD 50/55 W Classic Bp e със задвижващ двигател. BD 50/55 Classic Bp e без задвижващ двигател.

Указание

В съответствие със задачата на почистване уредът може да бъде оборудван с различни принадлежности. Попитайте за нашия каталог или ни посетете в интернет на страница www.kaercher.com.

Употреба по предназначение

Този уред е подходящ за професионална и индустриална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и отдавани под наем обекти. Използвайте този уред само в съответствие с указанията, дадени в настоящото ръководство за експлоатация.

• Уредът трябва да се използва само за почистване на нечувствителни на влага и на полиране гладки подове.
• Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).
• Уредът не е подходящ за използване във взривоопасни среди.
• Уредът е одобрен за работа върху повърхности с максимален наклон (вж. глава Технически данни).

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH) Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Комплект на доставката

При разопаковане проверете съдържанието за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Указания за безопасност

Преди първото използване на уреда прочетете и съблюдавайте настоящото ръководство за

експлоатация и приложената брошура Указания за безопасност на почистващи уреди с четки и уреди с впръскваща екстракция, № 5.956-251.0, и действайте съответно.

Уредът е одобрен за работа върху повърхности с ограничен наклон (вж. глава Технически данни).

△ПРЕДУПРЕЖДЕНИЕ

Преобръщащ се уред

Опасност от нараняване

Не работе с уреда върху наклонени повърхности.

Уредът може да се използва само ако са затворени главният капак и всички останали капаци.

Предпазни устройства

△ПРЕДПАЗЛИВОСТ

Липсващи или променени предпазни устройства

Предпазните устройства служат за Вашата защита.

При пускане на предпазния прекъсвач уредът се изключва.

Ключов прекъсвач

Щом ключовият прекъсвач се извади, уредът е защитен срещу неоправомощено ползване.

Символи Предупредителни указания

При работа с акумулатори съблюдавайте изброените по-долу предупредителни указания:

Спазвайте указанията, посочени в ръководството за употреба на акумулатора и върху акумулатора, както и в настоящото ръководство за експлоатация.

Носете защита за очите.

Дръжте децата далеч от киселина и акумулатори.

Опасност от експлозия

Забранени са огън, искри, открита светлина и пушене.

Опасност от разяждане

Първа помощ.

Предупредително указание

Изхвърляне

Не изхвърляйте акумулатора в контейнера за отпадъци.

Описание на уреда

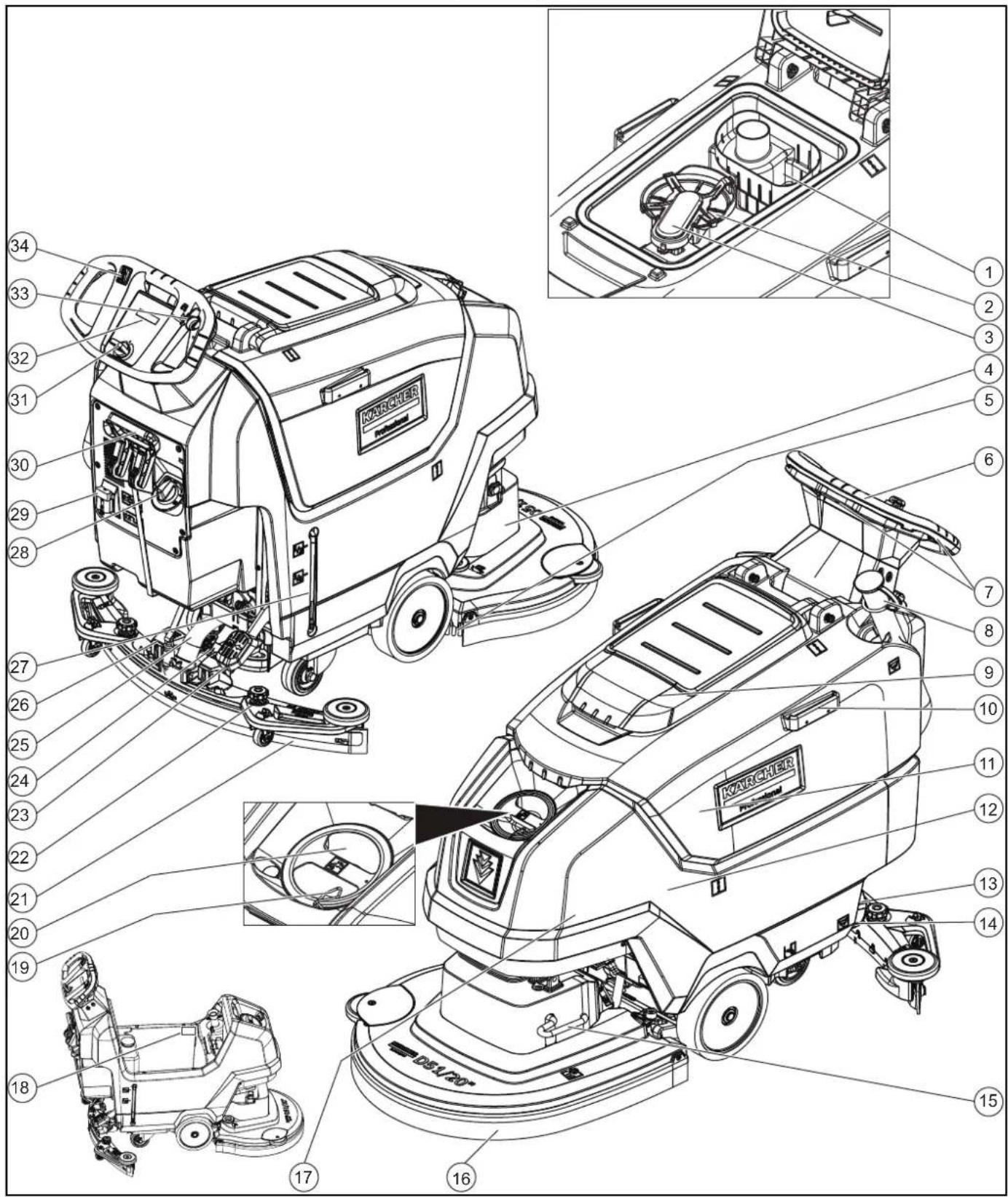

Преглед на уреда

① Цедка за груби отпадъци
② Цедка за мъхове
③Поплавък
④ Глава на четката
⑤ Дискова четка
⑥Ръкохватка
⑦Предпазен прекъсвач
⑧ Изпускателен маркуч за мръсна вода с приспособление за дозиране

⑨ Капак на резервоара за мръсна вода
⑩ Захваща шина Home Base
⑪ Резервоар за мръсна вода
⑫**Акумулатор
⑬ Филтър за чиста вода
⑭ Изпускател на резервоар за чиста вода
⑮ Педал за освобождаване на четката
⑯ Предпазител против пръскане
⑰ Резервоар за чиста вода

⑱ Типова табелка
⑲ Щипка за маркуча
⑳ Фуния за пълнене на резервоар за чиста вода
②1 Лента засмукване
⑳ Тапа на лента засмукване
②3 Педал за глава на четката
⑳ Регулиране на наклона на лента засмукване
②5 Смукателен маркуч
②6 Ексцентриков лост

За закрепване на лентата за засмукване

⑳ Индикатор за ниво на напълване на чиста вода

⑳ Регулиращо копче Количество на водата

30 Лост лента засмукване

③1 Ключов прекъсвач

③2Дисплей

③3 Въртящ бутон Работна скорост (Само при BD 50/55 W Classic Bp)

34 Превключвател за посока на движение (Само при BD 50/55 W Classic Bp)

** Не е включено в комплекта на доставката

Цветна маркировка

- Контролните елементи за процеса на почистване или ежедневната поддръжка са жълти.

- Контролните елементи за поддръжка и сервисно обслужване са светлосиви.

Символи върху уреда

Изпускателен отвор резервоар за чиста вода

Изпускателен отвор резервоар за мръсна вода

Ниво на напълване на резервоара за чиста вода (25%)

Тук се включва щепсельт на зарядното устройство

Точка за закрепване

*Носач на мопа

ВНИМАНИЕ

Неправилно място за включване Опасност от повреда НЕ включвайте щепсела на зарядното устройство тук

Повдигнете/спуснете педала за главата на четката

Педал за освобождаване на четката

* опционално

Монтаж

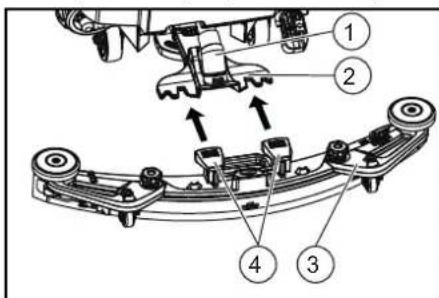

Монтиране на лента засмукване

1. Завъртете двата фиксиращи лоста нагоре.

② Окачване на лентата засмукване

③ Лента засмукване

④ Фиксиращ лост

1. Поставете лентата засмукване в окачването на лента засмукване.

2. Завъртете двата фиксиращи лоста надолу.

Акумулатори

Препоръчва се използването на акумулаторни

комплекти BD 50/55

Описание	No на поръчка
115 Ah - не се нуждае от поддръжка	2.815-091.0
80 Ah - не се нуждае от поддръжка	2.815-090.0
76 Ah - не се нуждае от поддръжка	2.815-099.0
105 Ah - не се нуждае от поддръжка	2.815-100.0

Акумулатори, които се нуждаят от малка поддръжка (мокри акумулатори)

⚠️ ОПАСНОСТ

Доливане на вода при разредено състояние на акумулатора

Опасност от нараняване поради изтичане на киселина, унищожаване на облеклото

При боравенето с електролит използвайте защитни очила.

Съблюдавайте предписанията.

Незабавно отмивайте с много вода евентуални пръски от киселина по кожата или облеклото.

ВНИМАНИЕ

Дефектни акумулатори, загуба на претенцията за гаранция

За доливане на акумулаторите използвайте само дестилирана или деминерализирана вода (EN 50272-T3).

Не използвайте външни добавки, така наречените средства за подобрение, тъй като в противен случай гаранцията се анулира.

1. Един час преди края на процеса на зареждане добавете дестилирана вода. При това следете за правилното ниво на киселината съгласно маркировката на акумулатора.

В края на процеса на зареждане всички клетки трябва да кипят.

Ненуждаещи се от поддръжка акумулатори (AGM акумулатори и гелови акумулатори)

ВНИМАНИЕ

Опасност от повреда при отваряне на АГМ акумулаторите и геловите акумулатори! АГМ акумулаторите и геловите акумулатори не се нуждаят от поддръжка и са със затворен корпус на акумулатора. Не е възможно, нито необходимо допиването на дестилирана вода или акумулаторна киселина. При отваряне или пробиване на корпуса на акумулатора АГМ акумулаторът, респ. геловият акумулатор се поврежда и трябва да се смени.

Не отваряйте корпуса на акумулатора и не пробивайте никакви отвори.

Не покривайте вентила за свръхналягане и не го променяйте.

1. Зареждайте AGM акумулаторите и геловите акумулатори само с посочените зарядни устройства, вж. глава: Зареждане на акумулатора.

Поставяне и свързване на акумулаторите

△ПРЕДПАЗЛИВОСТ

При демонтажа и монтажа на акумулаторите следете за устойчиво положение на машината.

ВНИМАНИЕ

Размяна на полярността

Разрушаване на управляващата електроника При свързването на акумулатора следете за правилната ориентация на полюсите.

ВНИМАНИЕ

Дълбоко разреждане

Опасност от повреда

Заредете акумулаторите преди пускане в експлоатация на уреда.

1. Изпуснете мръсната вода.

2. Вдигнете резервоара за мръсна вода нагоре.

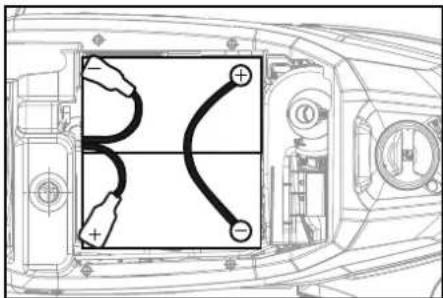

3. Поставете акумулаторите в уреда, както е изобразено.

1. Свържете полюсите към свързващите кабели от комплекта за монтаж на акумулатор.

2. Закачете присъединителните кабели към все още откритите полюси на акумулатора (+) и (-).

3. Свържете щепсела на акумулатора от страната на уреда с щепсела на акумулатора от страната на акумулатора.

4. Спуснете резервоара за мръсна вода надолу.

Демонтаж на акумулатора

△ПРЕДПАЗЛИВОСТ

При демонтажа и монтажа на акумулаторите следете за устойчиво положение на машината

1. Завъртете превключвателя на позиция „0“ и извадете ключа.

2. Извадете акумулаторния щекер.

3. Изпуснете мръсната вода.

4. Вдигнете резервоара за мръсна вода нагоре.

5. Разкачете кабела от страната на уреда от отрицателния полюс на акумулатора.

6. Разкачете останалите кабели от акумулаторите.

7. Извадете акумулатора.

8. Изхвърлете изразходените акумулатори като отпадък в съответствие с валидните разпоредби.

Зареждане на акумулатора

△ОПАСНОСТ

Неправилна употреба на зарядното

устройство

Електрически удар

Съблюдавайте мрежовото напрежение и предпазителя, посочени на типовата табелка на уреда.

Използвайте зарядното устройство само в сухи помещения с достатъчна вентиляция.

ВНИМАНИЕ

Натрупване на опасни газове под резервоара по време на процеса на зареждане

Опасност от експлозия

Преди зареждането на акумулатори, които се нуждаят от малка поддръжка, едигнете резервоара за мръсна вода нагоре.

ВНИМАНИЕ

Употреба на несъвместимо зарядно устройство

Опасност от повреда

Не свързвайте зарядното устройство с щепсела на акумулатора от страната на уреда.

Използвайте само съвместимо с монтирания тип акумулатор зарядно устройство.

Прочетете ръководството за експлоатация, предоставено от производителя на зарядното устройство, и съблюдавайте специално указанията за безопасност.

Акумулаторен комплект	Капацитет Зарядно устройство
2.815-091.0 115 Ah 6.654-329.0
2.815-090.0 80 Ah 6.654-329.0
2.815-099.0 76 Ah 6.654-329.0
2.815-100.0 105 Ah 6.654-329.0

Времето за зареждане възлиза средно на прибл. 10-15 часа.

По време на процеса на зареждане уредът не може да се използва.

Указание

Уредът разполага със защита против дълбоко разреждане, т. е., щом се достине все още допустимата минимална степен на капацитет, двигателят на четките и турбината се изключват.

1. Придвижете уреда директно до зарядното устройство, при това избягвайте наклони.
2. Извадете щепсела на акумулатора от страната на уреда.

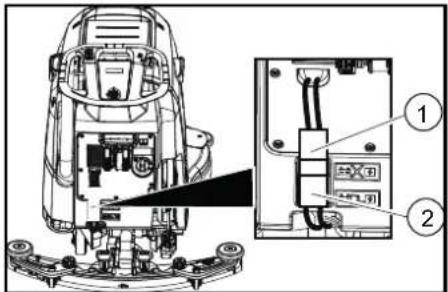

① Щепсел на акумулатора, страна на уреда
② Щепсел на акумулатора, страна на акумулатора
3. Свържете щепсела на акумулатора от страната на акумулатора със зарядното устройство.
4. Включете мрежовия щепсел на зарядното устройство в контакта.
5. Изпълнете процеса на зареждане съгласно указанията в ръководството за експлоатация на зарядното устройство.
6. Свържете щепсела на акумулатора от страната на уреда с щепсела на акумулатора от страната на акумулатора.

Експлоатация

ВНИМАНИЕ

Опасна ситуация при експлоатация

Опасност от нараняване

При опасност отпускайте предпазния прекъсвач.

Наливане на работни материали

Наливане на чиста вода

1. Отворете затварящия механизм на резервоара за чиста вода.
2. Налейте чиста вода (максимално 50°C) до долния ръб на фунята за пълнене.

Указание

По време на пълнене маркучът за чиста вода може да се прищипе с щипката за маркуча.

1. Затворете затварящия механизм на резервоара за чиста вода.

Указания за почистващи препарати

△ПРЕДУПРЕЖДЕНИЕ

Неподходящи почистващи препарати

Опасност за здравето, повреда на уреда Използвайте само препоръчаните почистващи препарати. При употреба на други почистващи препарати потребителят поема повишения риск по отношение на експлоатационната

безопасност и опасността от злополуки. Използвайте само почистващи препарати, които не съдържат разтворители, солна и

флуороводородна киселина.

Съблюдавайте указанията за безопасност, посочени върху почистващите препарати.

Указание

Не използвайте силно разпенващи се почистващи препарати.

Препоръчителни почистващи препарати

Употреба Почистващи	препарати
Поддържащо почистване на всякакви водоустойчиви подове	RM 746RM 756RM 780

Употреба Почистващи	препарати
Поддържащо почистване на лъскави повърхности (напр. гранит)	RM 755 es
Поддържащо почистване и основно почистване на промишлени подове	RM 69 ASF
Поддържащо почистване и основно почистване на плочки от фин камък	RM 753
Поддържащо почистване на санитарен фаянс	RM 751
Почистване и дезинфекция на санитарна зона	RM 732
Премахване на покривен слой на всякакви устойчиви на алкали подове (напр. PVC)	RM 752
Премахване на покривен слой на подове от линолеум	RM 754

Почистващи препарати

1. Добавете почистващия препарат в резервоара за чиста вода.

Указание

Капачката за функцията за пълнене на резервоара за чиста вода може да се използва за измерване на точното количество почистващ препарат. От вътрешната си страна тя има скала.

Настройка на количеството на водата

1. От регулиращото копче настройте количеството на водата според замърсяването на подовата настилка.

Указание

Направете първите опити за почистване с малко количество вода. Постепенно увеличавайте количеството на водата, докато се постиgne желаният результат от почистването.

Указание

При празен резервоар за чиста вода главата на четката продължава да работи без приток на течност.

Наклонът трябва да се настройва така, че смукателните накрайници на лентата засмукване да се притискат равномерно към пода по цялата си дължина.

1. Спрете уреда на повърхност без наклон.
2. Завъртете превключвателя в положение „ON“. Свалете лентата засмукване.
3. Придвижете уреда малко напред.
4. Прочетете нивото на водата.

1. Развийте гайката.
2. Регулирайте болта така, че показанието на нивото на водата да се намира между двете черти.
3. Затегнете гайката.
4. За проверка на новата настройка придвижете уреда още веднъж на кратко разстояние напред. При необходимост повторете процеса на настройка.
5. Завъртете превключвателя в положение „OFF“ (ИЗКЛ.).

Настройка на височината

С регулирането на височината се повлиява огъването на смукателните накрайници при контакт с пода.

Указание

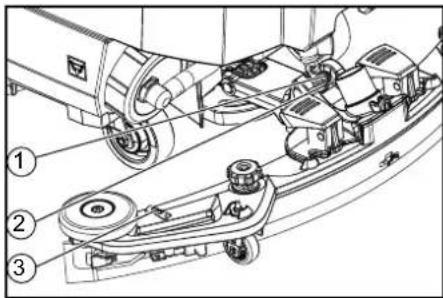

① Гайка
②Подложна шайба
③ Дистанционна втулка с държач
2. Поставете желания брой подложни шайби между лентата засмукване и дистанционната втулка.
3. Поставете останалите подложни шайби над дистанционната втулка.
4. Завинтете и затегнете гайката.
5. Повторете процеса във втората дистанционна втулка.

Указание

Настройте двете дистанционни втулки на еднаква височина.

Почистване

Включване на уреда

1. Поставете ключовия прекъсвач на "1". Дисплеят показва последователно:

• Kärcher
- Състояние на зареждане на акумулаторната батерия и брой на работните часове
• Период до следващия сервис
• Версия на софтуера, обслужващ елемент
- Състояние на зареждане на акумулаторната батерия и брой на работните часове (при BD 50/55 C Classic Bp)

Състояние на зареждане на акумулатора и скорост (при BD 50/55 W Classic Bp)

Пътуване

Указание

Посоката на движение може да се променя по време на почистването. Така чрез многократно движение напред и назад може интензивно да се почиства избрано място.

1. Поставете превключвателя за посока на движение на "напред".

Почистване

Указание

Наклонът и височината на лентата засмукване могат да се настройват с цел подобряване на резултата от изсмукването (еж. глава Настройка лента засмукване).

Указание

Ако резервоарът за мръсна вода е пълен, поплавъкът затваря смукателния отвор и смукателната турбина работи с повишени обороти. В такъв случай едигнете лентата засмукване и се придижете за изпразване на резервоара за мръсна вода.

1. Завъртете въртящия бутон работна скорост на желаната стойност. По време на настройването скоростта се показва на дисплея. Показанието е в проценти от максимальната скорост.
2. Настройте количеството на водата от регулиращия вентил.
3. Натиснете надолу лоста лента засмукване. Лентата засмукване се спуска. Изсмукването стартира.
4. Натиснете надолу педала на главата на четката, откачете го и го оставете да се върне нагоре.
5. Дръпнете предпазния прекъсвач към плъзгащата скоба. Главата на четката стартира и уредът се движи с настроената скорост.

Приключване на работата

Приключване на почистването

1. Отпуснете предпазния прекъсвач.
2. Натиснете педала на главата на четката и го фиксирайте.
3. Продължете движението за кратко разстояние. Остатъчната вода се изсмуква.
4. Вдигнете лентата засмукване. Изсмукването работи по инерция още 10 секунди.
5. Поставете ключовия прекъсвач на "0".
6. При необходимост заредете акумулатора.

Изпускане на мръсната вода

△ПРЕДУПРЕЖДЕНИЕ

Неправилно изхвърляне на отпадни води Замърсяване на околната среда Съблюдавайте местните предписания за обработка на отпадни води.

1. Извадете изпускателния маркуч от държача и го спуснете над подходящо приспособление за събиране.

1. Натиснете или прегънете приспособлението за дозиране.
2. Отворете капака на приспособлението за дозиране.
3. Изпуснете мръсната вода. Регулирайте количеството на водата чрез натиск или прегъване.
4. Промийте резервоара за мръсна вода с чиста вода.

Бързо изпускане на чиста вода

1. Развийте тапата на изпускателя за чиста вота.
2. Оставете чистата вода да изтече.
3. Поставете тапата на изпускателя за чиста вода и я завийте.

Указание

Следете след завинтването изводът за маркуч в затварящия механизм на резервоара за чиста вода да бъде в най-ниската точка.

Транспортиране

△ОПАСНОСТ

Преминаване по наклони

Опасност от нараняване

За товарене и разтоварване използвайте уреда само по наклони до максимальната стойност (еж. глава Технически данни). Движете се бавно.

△ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на уреда.

Товарете уреда само с помощта на друг човек или използвайте тяговото задвижване.

1. Натиснете педала на главата на четката и го фиксирайте.
2. Вдигнете лентата засмукване.
3. Поставете ключовия прекъсвач на "1".
4. Изберете посоката на движение с превключвателя за посоката на движение.
5. Др ъпнете предпазния прекъсвач към плъзгащата скоба.

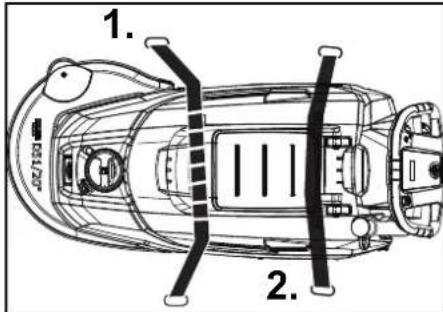

6. При транспортиране в превозни средства обезопасете уреда срещу плъзване и преобръщане чрез ушите за фиксиране съгласно действащите разпоредби.

1. 2.

Съхранение

△ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При съхранението вземайте под внимание теглото на уреда.

ВНИМАНИЕ

Замръзване

Разрушаване на уреда от замръзваща вода Излейте напълно водата от уреда.

Съхранявайте уреда на място, където липсват условия за замръзване.

• Този уред трябва да се съхранява само във вътрешни помещения.
• Преди продължително съхранение заредете акумулаторите напълно.
• По време на съхранението зареждайте акумулаторите напълно най-малко веднъж месечно.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Непреднамерено стартиращ уред

Опасност от нараняване, токов удар Преди всякакви работи по уреда поставяйте ключия прекъсвач на "0" и изваждайте ключа. Извадете мрежовия щепсел на зарядното устройство.

- Изпуснете и изхвърлете мръсната и чистата вода.

Инспекция на безопасността/договор за поддръжка

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на безопасността или да сключите договор за поддръжка. Моля, консултирайте се.

Интервали на поддръжка

След всяка употреба

ВНИМАНИЕ

Неправилно почистване

Опасност от повреда.

Не пръскайте уреда с вода.

Не използвайте агресивни почистващи препарати.

Подробно описание на отделните работи по поддръжка вж. в глава Работи по поддръжка.

• Изпуснете мръсната вода.
• Промийте резервоара за мръсна вода с чиста вода.
• Почистете уреда отвън с влажен, напоен с мека почистваща луга парцал.

- Проверете цедката за мъхове, при необходимости я почистете.

- Почистете цедката за груби отпадъци.

- Почистете смукателните накрайници, проверете за износване, при необходимост регулирайте височината или ги сменете.

- Проверете дисковите четки за износване, при необходимост ги сменете.

- Заредете акумулатора.

- Ако състоянието на зареждане е под 50%, заредете напълно и без прекъсване акумулатора.

- Ако състоянието на зареждане е над 50%, заредете акумулатора само ако това е необходимо за цялата продължителност на работа при следващата употреба.

Веднъж седмично

- При честа употреба най-малко веднъж седмично зареждайте акумулатора напълно и без прекъсване.

Ежемесечно

Подробно описание на отделните работи по поддръжка вж. в глава Работи по поддръжка.

1. Изпразнете резервоара за чиста вода и отмийте отлаганията.
2. Почистете филтъра за чиста вода.
3. Почистете поплавъка и цедката за мъхове
4. Проверете полюсите на акумулатора за оксидация, при необходимост ги почистете с четка. Внимавайте за фиксирано положение на свързващите кабели.
5. Почистете уплътненията между резервоара за мръсна вода и капака и ги проверете за херметичност, при необходимост ги сменете.
6. При акумулатори, които се нуждаят от поддръжка, проверете плътността на киселината на клетките.
7. В случай на по-продължително време на покой на уреда го прибирайте с напълно заредени акумулатори. Най-малко веднъж месечно зареждайте акумулатора напълно.

Веднъж годишно

- Възлагайте извършването на предписаната инспекция на сервиса.

Работи по поддръжка

Обръщане или смяна на смукателните накрайници

Ако смукателните накрайници са износени, те трябва да бъдат обърати или сменени.

1. Свалете лентата засмукване

2. Развийте звездовидните ръкохватки.

① Звездообразна ръкохватка с винт
② Стягаша лента
③ Вътрешна част лента засмукване
④ Обтуратор
3. Извадете вътрешната част на лентата засмукване.
4. Отворете обтуратора.
5. Отстранете стягашата лента.
6. Развийте смукателните накрайници от вътрешната част.

① Заден смукателен накрайник
② Преден опорен накрайник
③ Вътрешна част лента засмукване
④ Стягаша лента

1. Натиснете объратите или новите смукателни накрайници върху изпъкналостите на вътрешната част на лентата засмукване.
2. Поставете стягащата лента.
3. Придвижете вътрешната част на лентата засмукване в горната част.
4. Завинтете и затегнете звездовидните ръкохватки.

Почистване на цедката за груби отпадъци

1. Отворете капака на резервоара за мръсна вода.

① Цедка за груби отпадъци
2. Извадете нагоре цедката за груби отпадъци.
3. Промийте цедката за груби отпадъци под течаща вода.
4. Поставете цедката за груби отпадъци в резервоара за мръсна вода.

Почистване на филтъра за чиста вода

1. Изпуснете чистата вода (вж. глава Бързо изпускане на чиста вода).

2. Развийте затварящия механизм на резервоара за чиста вода.

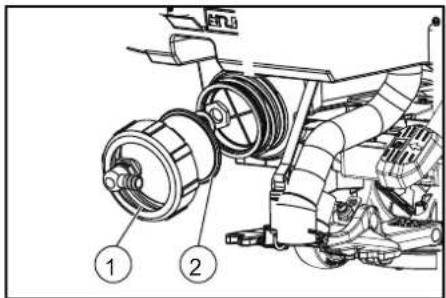

① Затварящ механизм на резервоара за чиста вода
② Филтър за чиста вода
3. Извадете филтъра за чиста вода и го изплакнете с чиста вода.
4. Поставете филтъра за чиста вода.
5. Поставете затварящото приспособление на резервоара за чиста вода. Указание: Следете след завинтването изводът за маркуч в затварящия механизмъм на резервоара за чиста вода да бъде в най-ниската точка.

Почистване на поплавъка и цедката за мъхове

1. Отворете капака на резервоара за мръсна вода.

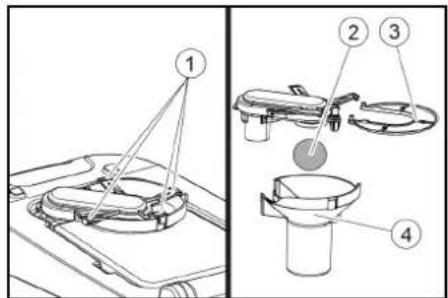

① Блокиращо приспособление
②Поплавък
③ Цедка за мъхове
④ Корпус на поплавъка
2. Развийте блокиращото приспособление.
3. Извадете надолу корпуса на поплавъка.
4.Извадете поплавъка от корпуса и го почистете.
5. Свалете цедката за мъхове и я почистете.
6. Сглобете отново всички елементи в обратна последователност.

Смяна на дисковата четка

Указание

Сменете дисковите четки, когато дължината на косъма достигне 10 mm.

1. Повдигнете главата на четката.
2. Натиснете надолу педала за освобождаване на четката.
3. Извадете дисковата четка странично под главата на четката.
4. Дръжте новата дискова четка под почистващата глава, натиснете я нагоре и я фиксирайте.

Помощ при повреди

△ОПАСНОСТ

Непреднамерено стартиращ уред

Опасност от нараняване, токов удар Преди всякакви работи по уреда поставяйте ключовия прекъсвач на "0" и изваждайте ключа.

Извадете мрежовия щепсел на зарядното устройство.

• Изпуснете и изхвърлете мръсната и чистата вода.
• При повреди, които не могат да бъдат отстранени с помощта на тази таблица, повикайте сервиса.

△ПРЕДУПРЕЖДЕНИЕ

Бъдете внимателни, когато се приближавате към слепи ъгли, храсти, дървета или обекти, които могат да възпрелятствам Вашата видимост.

Повреда Отстраняване
Уредът не може да стартира	1. Поставете ключовия прекъсвач на “1”.2. Натиснете предпазния прекъсвач.3. Включете щепсела на акумулатора.4. Проверете, евент. заредете акумулаторите.5. Проверете дали полюсите на акумулатора са свързани.
Количество на водата не е достатьчно	1. Проверете нивото на напълване на чистата вода, при необходимост допълнете резервоара.2. Увеличете количеството на водата от регулиращото копче Количество на водата.3. Почистете филтъра за чиста вода.4. Проверете маркучите за запушване, при необходимост ги почистете.
Смукателната мощност е твърде слаба	1. Спрете уреда и изпуснете мръсната вода.2. Почистете уплътненията между резервоара за мръсна вода и капака и ги проверете за херметичност, при необходимост ги сменете.3. Проверете дали смукателният маркуч е правилно свързан с резервоара за мръсна вода.4. Проверете цедката за мъхове за замърсяване, при необходимост я почистете.5. Почистете смукателните накрайници на лентата засмукване, при необходимост ги обърнете или сменете.6. Проверете дали капакът на изпускателния маркуч за мръсна вода е затворен.7. Проверете и при необходимост юригирайте настройката на лента засмукване.8. Проверете смукателния маркуч за запушване, при необходимост го почистете.9. Проверете смукателния маркуч за херметичност, при необходимост го сменете.
Резултатът от почистването е незадоволителен	1. Намалете скоростта.2. Проверете четките за износване, при необходимост ги сменете.3. Проверете дали типът четка и почистващият препарат са подходящи.
Смукателната турбина раб оти с повишени обороти	1. Изпуснете мръсната вода.2. Почистете поплавъка.3. Проверете цедката за мъхове, при необходимост я почистете.4. Проверете смукателния маркуч за запушване, при необходимост го почистете.5. Проверете лентата засмукване за запушване, при необходимост отстранете запушването
Четката не се върти	1. Проверете дали четката не е блокирана от чуждо тяло, при необходимост отстранете чуждото тяло.
При почистването уредът вибрира	1. Използвайте по-мека четка.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или

към най-близкия оторизиран сервис, като представите касовата бележка.

Описание	No на част	Описание
Дискова четка, сглобена, червена D51	9.753-021.0	За общо почистване, за всякакви повърхности.
Дискова четка (много мека)	4.905-028.0	За почистване на чувствителни подове и полиране.
Дискова четка (мека)	4.905-027.0	От естествени влакна, за почистване и полиране.
Дискова четка (средномека)	4.905-026.0	За общо почистване, за всякакви повърхности.
Дискова четка (твърда)	4.905-029.0	При упорити замърсявания и дълбоко почистване. Само за издръжливи повърхности.
Задвижващ диск, 479 mm	4.762-534.0	За почистване с падове. Със съединение за бърза смяна и Centerlock.
Пад, 500 mm, (мек)	6.371-146.0	С естествен косъм, за полиране. Ефективно отстранява надраскани места.
Пад, 508 mm, (мек)	6.369-468.0	Лека зърненост, подходящ за полиране на подове.
Пад, 508 mm, (средномек)	6.369-079.0	За почистване на всички видове подове.
Пад, 508 mm, (среднотвърд)	6.369-078.0	За отстраняване на упорити замърсявания и за дълбоко почистване.
Пад, 508 mm (твърд)	6.369-077.0	За почистване на силно замърсени подове и за дълбоко почистване.
Диамантен пад, 508 mm (груб)	6.371-260.0	За грубо почистване/реставриране. Отстранява дребни драскотини, за чиста, кадифеномека повърхност. За подготовка на повърхности преди използване на жълтите падове. Като кристализиращ пад за основна кристализация.
Диамантен пад, 508 mm (среден)	6.371-261.0	За грубо почистване/реставриране. Отстранява драскотини за по-хомогенна и блестяща повърхност. За подготовка на повърхности преди използване на зелените диамантени падове. Като кристализиращ пад за кристализация за висок блясък.
Диамантен пад, 508 mm (фин)	6.371-240.0	За лесното полиране на ламинатни подове, мозайки или естествен камък. За поддържащо почистване след използване на белите и жълтите падове.
Микрофазерен пад, 508 mm	6.371-271.0	Превъзходна почистваща сила. Почиства ефективно и гранитогрес.
Меламинов пад, 508 mm	6.371-025.0	Комплект с меламинови падове за ефективно почистване на микропорьозни повърхности.
Бърсалка, 850 mm	4.778-008.0	Параболична бърсалка, смукателни накрайници от устойчив на износване червен Linatex, с опорни ролки.
Смукателни накрайници, 33 инча, червени	4.400-011.0	От Linatex, устойчиви на износване.
Смукателни накрайници, 33 инча, прозрачни	4.400-005.0	От PU, устойчиви на масла.

Технически данни

		BD 50/55 W Classic Bp	BD 50/55 C Classic Bp
Данни за мощността на уреда
Номинално напрежение	V	24	24
Капацитет на акумулатора	Ah (5 h)	80 / 115	80 / 115
Средна консумирана мощност	W	880	750
Мощност на тяговия двигател	W	130	-
Мощност на смукателната турбина	W	250	250
Мощност на задвижването на четките	W	500	500
Теоретична мощност на единица площ	m2/h	2550	2040
Обем на резервоара за чиста вода	I	55	55
Обем на резервоара за мръсна вода	I	55	55
Температура на водата макс.	°C	50	50
Налягане на водата макс.	bar	0,06	0,06
Наклон на работната зона, макс.	%	2	2
Изсмукване
Смукателна мощност, количество на въздуха	l/s	24	24
Смукателна мощност, вакуум	kPa (mbar)	9,5 (95)	9,5 (95)
Почистващи четки
Работна ширина	mm	510	510
Диаметър на четките	mm	510	510
Обороти на четките	1/min	140	140
Налягане на притискане на четките	kg	≥ 27	≥ 27
Размери и тегла
Допустимо общо тегло	kg	240	225
Собствено тегло (транспортно тегло)	kg	115	110
Размери на отделението за акумулатори	mm	330 x 355 x 290	330 x 355 x 290
Установени стойности съгласно EN 60335-2-72
Обща стойност на вибрацията	m/s2	<2,5	<2,5
Неустойчивост K	dB(A)	0,2	0,2
Ниво на звуково налягане LpA	dB(A)	65,2	65,2
Неустойчивост KpA	dB(A)	2	2
Ниво на звукова мощност LWA + Неустойчивост KWA	dB(A)	84,1	84,1

Запазваме си правото на технически промени.

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване на подове Тип: 1.127-xxx

Приложими директиви на ЕС

2006/42/EO (+2009/127/EO)

2014/30/EC

2014/53/EC (TCU)

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.1.1

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

EN 62368-1:2014+A11:2017

Приложими национални стандарти

Подписващите лица действат от името и като

пълномощници на управителния орган.

H. Jenner

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
