B 260 RI Bp - Индустриална миячна машина Kärcher - Безплатно ръководство за потребителя

Тип продукт	Самоходна индустриална миеща машина
Марка	Kärcher
Модел	B 260 RI Bp
Размери (Д × Ш × В)	1925 × 1040 × 1565 mm (без покрив) / 2560 × 1340 × 2200 mm (Combo с покрив)
Тегло готов за работа (с батерии и пълни резервоари)	1641 до 1845 kg в зависимост от версията
Капацитет резервоар чиста вода / мръсна вода	260 L / 260 L
Батерия	36 V, 630 Ah, време за зареждане 10 h
Работна ширина	1000 mm (R100), 1200 mm (R120) или 1000 mm (D100)
Макс. скорост на движение	10 km/h напред, 6 km/h назад
Макс. наклон при работа	15 % (версии RI) / 10 % (версии RI Combo)
Програми за почистване	Транспорт, Еко, Автомиене, Изтъркване, Изсмукване, Полиране
Мощност на изсмукване	Вакуум 14 kPa (140 mbar), въздушен поток 28 L/s × 2
Мощност на двигател за движение	2200 W
Мощност на двигател за изсмукване	2 × 840 W
Мощност на двигател за четки	2 × 1100 W
Предпазни устройства	Предпазен превключвател, превключвател на седалката, термична защита, паркинг спирачка
Ниво на шум	L_pA 73 dB(A), L_WA 94 dB(A)
Клас на защита	IPX3

Често задавани въпроси - B 260 RI Bp Kärcher

Как да заредите батерията на B 260 RI Bp?

За да заредите батерията, поставете машината в подходящо помещение (минимален обем според батерията). Повдигнете седалката нагоре, изключете щепсела на батерията и го свържете към зарядното устройство. Свържете зарядното към контакт 230 V (16 A). Времето за зареждане е около 10 до 12 часа. Не използвайте машината по време на зареждане. След зареждане изключете зарядното и свържете отново батерията.

Какъв е капацитетът на резервоарите за вода?

Машината разполага с два резервоара: резервоар за чиста вода от 260 литра и резервоар за мръсна вода от 260 литра. Резервоарът за мръсна вода е оборудван с поплавък и кошница за едри замърсявания.

Какъв тип препарат да се използва?

Използвайте само препарати, препоръчани от Kärcher, без разтворители, без солна или флуороводородна киселина. Избягвайте силно пенливи продукти. Обичайните препарати включват RM 756, RM 746, RM 69 и др. Максималната доза е 3% чрез допълнителното устройство DOSE.

Как да изпразните резервоара за мръсна вода?

Извадете маркуча за източване на мръсна вода от държателя му, спуснете края над събирателен съд и отворете капачката на маркуча. За улесняване на изтичането отворете спирателния вентил отзад на резервоара. Използвайте спрей пистолета за изплакване на резервоара чрез програмата 'Изплакване на резервоара'.

Как да смените четките?

За дискови четки (D100): Отворете страничната врата, натиснете скобата надолу, извадете износения диск и поставете новия, като го щракнете. За ролкови четки (R100/R120): Отворете страничната врата, извадете предпазния капак, извадете износената ролка и поставете новата, като внимавате за центриране върху оста. Проверете износването на жълтите влакна.

Как да настроите смукателната гума?

Поставете машината върху равна повърхност, изберете програма 'Изсмукване' и леко придвижете напред, за да спуснете смукателната лента. Използвайте нивелир за регулиране на наклона: разхлабете гайка M12 и завъртете винта, докато нивелирът е между двете маркировки. Затегнете гайката. Смукателната устна трябва да лежи равномерно на пода.

Какво да направите при грешка на екрана?

Ако се появи цифров код, настройте програматора на '0', изчакайте екранът да изгасне, след което се върнете към предишната програма. Ако грешката продължава, следвайте инструкциите в таблицата за отстраняване на неизправности (напр. разредена батерия, пълен резервоар за мръсна вода и др.). За грешки без индикация проверете предпазителите, връзките на батерията и филтрите. Свържете се с отдела за следпродажбено обслужване, ако е необходимо.

Как да поддържате машината?

След всяка употреба изпразнете мръсната вода, почистете филтъра за влакна, проверете смукателните устни и четките. Всяка седмица зареждайте напълно батерията. Веднъж месечно проверявайте за окисляване на клемите и почиствайте уплътненията. Веднъж годишно правете проверка от отдел за следпродажбено обслужване. Машината е оборудвана с броячи за поддръжка.

Какви са максимално допустимите наклони?

При работа максималният наклон в посока на движение е 15% за версиите RI и 10% за версиите RI Combo. Перпендикулярно наклонът не трябва да надвишава 15%. За транспортиране максималният наклон е 25% на кратко разстояние (макс. 10 м). Никога не използвайте на по-големи наклони.

Как да използвате интелигентния ключ?

Машината използва три вида интелигентни ключове: сив (супервайзор), жълт (оператор) и бял (фиксирани параметри). Поставете ключа в командния панел. Жълтият ключ позволява промяна на програмните параметри (скорост, налягане, дебит). Сивият ключ дава достъп до разширени настройки (броячи, управление на ключове, езици). Белият ключ заключва предварително зададените настройки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ B 260 RI Bp Kärcher

• Р а б о ч е е освещение

Общи указания	273
Функция	273
Употреба по предназначение	273
Защита на околната среда	273
Гаранция	273
Аксесоари и резервни части	273
Комплект на доставката	273
Указания за безопасност	273
Описание на уреда	274
Монтаж	274
Експлоатация	275
Приключване на работата	277
Сив Intelligent Key	278
Жълт Intelligent Key	278
Бял Intelligent Key	279
Транспортиране	279
Съхранение	279
Грижа и поддръжка	279
Помощ при повреди	280
Технически данни	282
Декларация за съответствие на ЕС	284

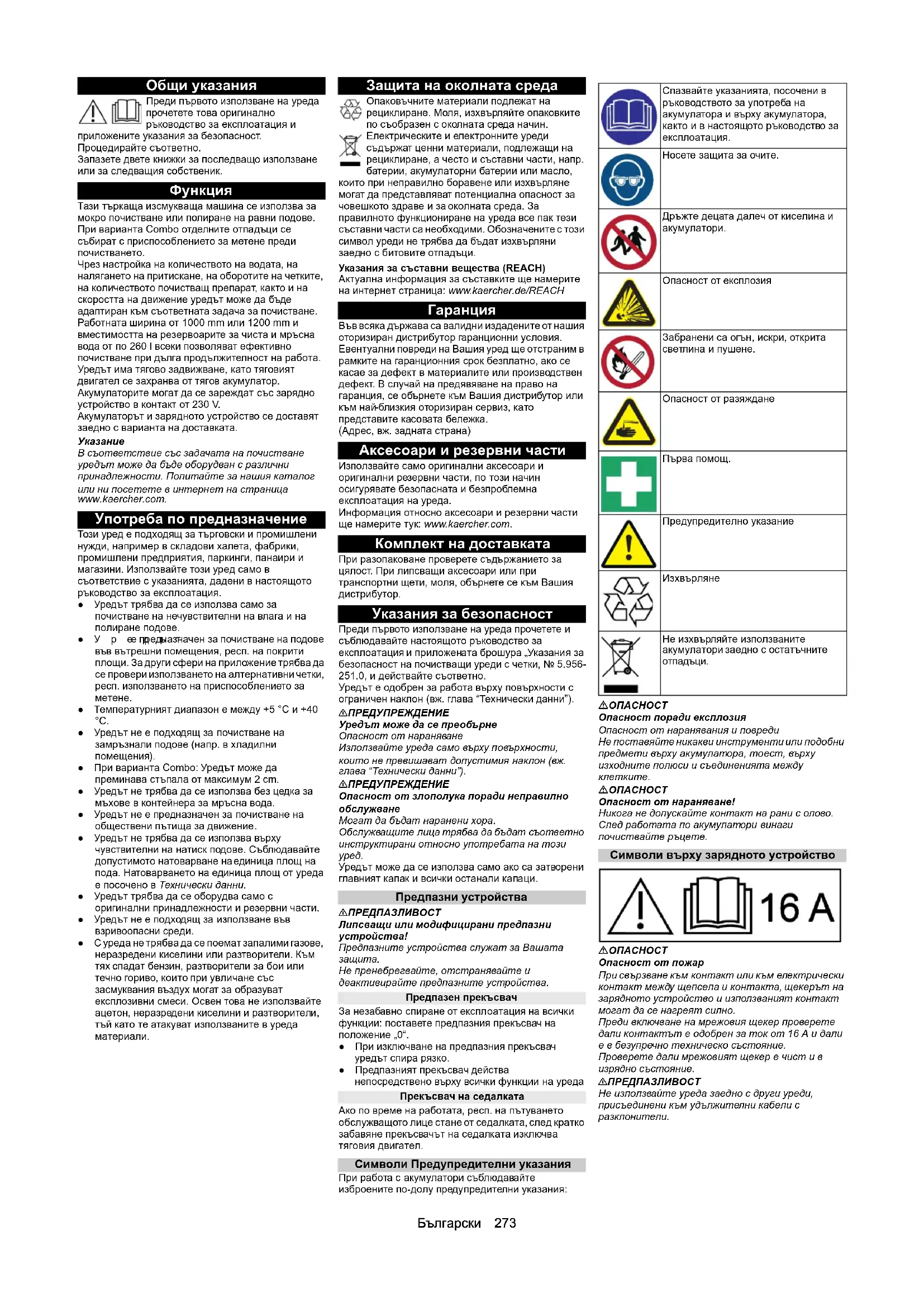

Общи указания

Преди първото използване на уреда прочетете това оригинално пъководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

Функция

Тази търкаща изсмукваща машина се използва за мокро почистване или полиране на равни подове. При варианта Combo отделните отпадъци се събират с приспособлението за метене преди почистването.

Чрез настройка на количеството на водата, на налягането на притискане, на оборотите на четките, на количеството почистваш препарат, както и на скоростта на движение уредът може да бъде адаптиран към съответната задача за почистване. Работната ширина от 1000 mm или 1200 mm и вместимостта на резервоарите за чиста и мръсна вода от по 260 I всеки позволяват ефективно почистване при дълга продължителност на работа. Уредът има тягово задвижване, като тяговият двигател се захранва от тягов акумулатор. Акумулаторите могат да се зареждат със зарядно устройство в контакт от 230 V.

Акумулаторът и зарядното устройство се доставят заедно с варианта на доставката.

Указание

В съответствие със задачата на почистване уредът може да бъде оборудван с различни принадлежности. Попитайте за нашия каталог или ни посетете в интернет на страница www.kaercher.com.

Употреба по предназначение

Този уред е подходящ за търговски и промишлени нужди, например в складови халета, фабрики, промишлени предприятия, паркинги, панаири и магазини. Използвайте този уред само в съответствие с указанията, дадени в настоящото ръководство за експлоатация.

- Уредът трябва да се използва само за почистване на нечувствителни на влага и на полиране подове.

- У р ее предназначен за почистване на подове във вътрешни помещения, респ. на покрити площи. За други сфери на приложение трябва да се провери използването на алтернативни четки, респ. използването на приспособлението за метене.

- Температурният диапазон е между +5 °C и +40 °C.

- Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).

- При варианта Combo: Уредът може да преминава стъпала от максимум 2 см.

- Уредът не трябва да се използва без цедка за мъхове в контейнера за мръсна вода.

- Уредът не е предназначен за почистване на обществени пътища за движение.

- Уредът не трябва да се използва върху чувствителни на натиск подове. Съблюдавайте допустимото натоварване на единица площ на пода. Натоварването на единица площ от уреда е посочено в Технически данни.

- Уредът трябва да се оборудва само с оригинални принадлежности и резервни части.

- Уредът не е подходящ за използване във взривоопасни среди.

- С уреда не трябва да се поемат запалими газове, неразредени киселини или разтворители. Към тях спадат бензин, разтворители за бои или течно гориво, които при увеличане със засмуквания въздух могат за образуват експлозивни смеси. Освен това не използвайте ацетон, неразредени киселини и разтворители, тъй като те атакуват използваните в уреда материали.

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна)

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Комплект на доставката

При разопаковане проверете съдържанието за цяпост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Указания за безопасност

Преди първото използване на уреда прочетете и съблюдавайте настоящото ръководство за експлоатация и приложената брошура „Указания за безопасност на почистващи уреди с четки, № 5.956-251.0, и действайте съответно.

Уредът е одобрен за работа върху повърхности с ограничен наклон (вж. глава "Технически данни").

⚠ПРЕДУПРЕЖДЕНИЕ

Уредът може да се преобърне

Опасност от нараняване

Използвайте уреда само върху повърхности, които не превишават допустимия наклон (вж. глава "Технически данни").

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от злополука поради неправилно обслужване

Могат да бъдат наранени хора.

Обслужащите лица трябва да бъдат съответно инструктирани относно употребата на този уред.

Уредът може да се използва само ако са затворени главният капак и всички останали капаци.

Предпазни устройства

△ПРЕДПАЗЛИВОСТ

Липсващи или модифицирани предназни устройства!

Предпазните устройства служат за Вашата защита.

Не пренебрегвайте, отстранявайте и деактивирайте предпазните устройства.

Предпазен прекъсвач

За незабавно спиране от експлоатация на всички функции: поставете предпазния прекъсвач на положение „0“.

- При изключване на предпазния прекъсвач уредът спира рязко.

- Предпазният прекъсвач действа непосредствено върху всички функции на уреда

Прекъсвач на седалката

Ако по време на работата, респ. на пътуването обслужващото лице стане от седалката, след кратко забавяне прекъсвачът на седалката изключва тяговия двигател.

Символи Предупредителни указания

При работа с акумулатори съблюдавайте изброените по-долу предупредителни указания:

Спазвайте указанията, посочени в ръководството за употреба на акумулатора и върху акумулатора, както и в настоящото ръководство за експлоатация.

Носете защита за очите.

Дръжте децата далеч от киселина и акумулатори.

Опасност от експлозия

Забранени са огън, искри, открита светлина и пушене.

Опасност от разяждане

Първа помощ.

Предупредително указание

Изхвърляне

Не изхвърляйте използваните акумулатори заедно с остатъчните отпадъци.

△ОПАСНОСТ

Опасност поради експлозия

Опасност от наранявания и повреди

Не поставяйте никакви инструменти или подобни предмети върху акумулатора, тоест, върху изходните полюси и съединенията между клетките.

△ОПАСНОСТ

Опасност от нараняване!

Никога не допускайте контакт на рани с олово. След работата по акумулатори винаги почиствайте ръцете.

Символи върху зарядното устройство

16 A

△ОПАСНОСТ

Опасност от пожар

При свързване към контакт или към електрически контакт между щепсела и контакта, щекерът на зарядното устройство и използваният контакт могат да се нагреят силно.

Преди включване на мрежовия щекер проверете дали контактът е одобрен за ток от 16 А и дали в безупречно техническо състояние.

Проверете дали мрежовият щекер е чист и в изрядно състояние.

⚠ПРЕДПАЗЛИВОСТ

Не използвайте уреда заедно с други уреди, присъединени към удължителни кабели с разклонители.

Описание на уреда

① Волан
② Автоматична система за пълнене на резервоара за чиста вода
③ Капак на модула за предварително метене***
④ Странична метла*
⑤Тягов мотор
⑥ Държач на свалящо се езиче
⑦ Свалящо се езиче
⑧ Лента засмукване

* Опционално

*** Само вариант Combo

Изглед на уреда отзад

Фигура А

① Защитен покрив*
② Лампа за кръгово осветяване*
③ Спот прожектор син отзад/отпред*
④ Смукателен ланцент за дозиране на почистващ препарат DOSE*
⑤ Капак на резервоара за мръсна вода
⑥ Изпускателен маркуч за чиста вода
⑦ Изпускателен маркуч за мръсна вода
⑧ Ръчно почистване на резервоара - пистолет за пръскане
⑨ Смукателен маркуч
⑩ Предпазител срещу сбльсък лента засмукване*
⑪ Ревизионен отвор на резервоара за мръсна вода
⑫ Резервоар за отпадъци***
⑬ Капак чиста вода
14Контролен панел

* Опционално

*** Само вариант Combo

① Вана за почистващ препарат за дозиране на почистващ препарат DOSE*
② Седалка
③ Кръгла ръкохватка на волана
④ Лост регулиране на теглото
⑤ Лост регулиране на дължината на седалката

* Опционално

Преглед на уреда - резервоар за мръсна вода

Фигура D

① Опора резервоар за мръсна вода
②Поплавък
③ Защита от удар мръсна вода
④ Капак на резервоара за мръсна вода
⑤ Кош за груби отпадъци
⑥ Предварителен филтър турбина
⑦ Резервоар за мръсна вода

① Педал клапан за груби отпадъци
② Спирачен педал
③ Педал на газта

Изглед на уреда модул за предварително метене

Фигура Е

① Капак на корпуса на филтъра
② Капак на модула за предварително метене***
③ Странична метла***

④ Корпус на филтъра

⑤Контейнер метене

*** Само вариант Combo

Типова табелка

Фигура АJ

①Типова табелка

Панел за обслужване

Фигура

① Превключвател за избор на програма
②Дисплей
③ QR код към видеоклипа с инструкции
④ Информационен бутон за навигация в менюто на дисплея
⑤ Превключвател за посока на движение
⑥ 2-степенен клаксон
⑦ Почистващ разтвор ВКЛ./ИЗКЛ.
⑧ ВКЛ./ИЗКЛ. на страничната четка/страничния търкащ панел (опция странична четка при варианта Combo)
⑨ Intelligent Key
⑩ Максимално допустим наклон
⑪ Предпазен прекъсвач

Превключвател за избор на програма Фигура G

①0

Уредът е изключен.

② Движение при транспортиране Пътуване до мястото на употреба.

③ Програма Eco

Почистете пода с мокро почистване (с намалено количество вода и намалени обороти на четките) и изсмукайте мръсната вода (с намалена смукателна мощност).

④Търкащо изсмукване

Почистете пода с мокро почистване и изсмукайте мръсната вода.

⑤ Повишено налягане на притискане на четките Почистете пода с мокро почистване (с повишено налягане на притискане на четките и увеличено количество вода) и изсмучете мръсната вода.

⑥ Търкане/полагане без изсмукване Почистете пода с мокро почистване и оставете почестващия препарат да действа.

⑦Изсмукване

Изсмукайте замърсения разтвор.

⑧Полиране

Полирайте пода, без да нанасяте течност, с високи обороти на четките.

Символи върху уреда

Изпускане на чиста вода

Изпускане на мръсна вода

Чиста вода

Автоматична система за пълнене на резервоара за чиста вода

Сваляне на коша за груби отпадъци

Точка за закрепване

• Опционално

Предпазен механизмъм активиран

Вода изкл.

Почистващ препарат активиран

Почистващ препарат празен

Прясна вода 100%

Прясна вода 0%

Монтаж

Акумулатори

Препоръчителни акумулатори, зарядни устройства

	Каталожен No
Акумулаторен комплект	2 815-108,0
Зарядно устройство 4 03	35-191,0
Обем (m3)* 71,78
Въздушен поток (m3/h)**	27,71

* Минимален обем на помещението за зареждане на акумулаторите

** Минимален въздушен поток между помещението за зареждане на акумулаторите и заобикалящата среда

Акумулаторите и зарядните устройства се предлагат от специализирани търговци.

Максимални размери на акумулатора

Дължина Широчина Височина
842 627 mm	537 mm

При поставяне на мокрите акумулатори трябва да се спазва следното:

• Трябва да се спазват максимальните размери на акумулатора.
• Когато зареждате мокри акумулатори, седалката трябва да се повдигне нагоре.
• При зареждане на мокри акумулатори трябва да се спазват инструкциите на производителя на акумулатора.

Поставяне и свързване на акумулаторите

При варианта Вр акумулаторите са вече монтирани. Ако не сте получили вариант Вр, батериите са били дооборудвани в националната компания или при Вашия доверен търговец. Това може да се извърши във Ваша полза по причини, свързани с наличността, времето, разходите, вноса, обслужването, транспорта или други подобни.

ВНИМАНИЕ

Опасност от повреда на управляващата електроника!

Управляващата електроника може да бъде повредена при размяна на полюсите на връзките за акумулаторите.
При свързването на акумулатора следете за правилната ориентация на полюсите.
1. Настройте позицията на волана докрай напред.
2. Завъртете седалката напред.
3. Отстранете винта за откат на седалката.
4. Извадете щекера на контактния превключвател на седалката и го вкарайте обратно през отвора. Фигура АО
① Контактен превключвател на седалката

1. Деблокирайте седалката и я издърпайте нагоре.
2. Демонтирайте щекера на контактния
   превключвател на седалката от държача.
3. Откачете опората за конзолата на седалката и затворете конзолата на седалката.
4. Отвийте пантите на конзолата на седалката.
5. Поставете конзолата на седалката в
   пространството за краката.
6. При вариант DOSE: Демонтирайте ваната за тубата за почистващия препарат.
7. За варианта Fleet: Демонтирайте кабелите.
8. Повдигнете капака на акумулатора.
9. Демонтирайте резервоара за чиста вода отдясно.
10. Свалете страничния панел на акумулаторното гнездо отдясно.
11. Поставете акумулатора. Изводите на
    акумулатора са отпред по посока на движението.
12. Закачете включените в доставката присъединителни кабели към все още откритите полюси на акумулатора (+) и (-). Прекарайте кабела така, че да не може да бъде притиснат от седалката.
13. За варианта Fleet: Монтирайте кабелите.
14. Монтирайте страничния панел на
    акумулаторното гнездо отдясно.
15. Монтирайте резервоара за чиста вода отдясно.
16. Поставете капака на акумулатора.
17. Включете щепсела на акумулатора.
18. Поставете конзолата на седалката
19. Завинтете шарнирите на конзолата на седалката.
20. Отворете конзолата на седалката и закачете опората за конзолата на седалката.
21. Монтирайте щекера на контактния
    превключвател на седалката към държача.
22. Поставете седалката.
23. Включете щекера на контактния превключвател на седалката.
24. Монтирайте ограничителния винт за откат на седалката.
25. Завъртете седалката надолу.
26. Настройте волана.
    При неправилно зареждане на дълбоко разредени акумулатори може да възникне пожар.
    Не пускайте уреда в експлоатация, ако акумулаторът е дълбоко разреден.
    Преди пускане в експлоатация на системата се уверете, че акумулаторът е зареден.
    Уредът разполага със защита против дълбоко разреждане, тоест, щом се достигне все още допустиматна минимална степен на капацитет, уредът все още може да се движи. На дисплея се появява показанието "Акумулаторът е изтощен - моля, заредете го".
    При употреба на други акумулатори (напр. на други производители) защитата против дълбоко разреждане за съответния акумулатор трябва да бъде настроена отново от сервиса на Kärcher.
    При неправилна употреба на зарядното
    устройство съществува риск от токов удар
    Съблюдавайте мрежовото напрежение и предпазителя, посочени на типовата табелка на уреда.
    Използвайте зарядното устройство само в сухи помещения с достатъчна вентилация.
    При зареждането на акумулатора се образуват запалими газове
    Зареждайте акумулаторите само в подходящо помещение. Помещението трябва да има зависещ от типа на акумулатора минимален обем и обмен на въздуха с минимален въздушен поток (вж.
    "препоръчвани акумулатори").
    Зареждайте мокрите акумулатори само при завъртяна нагоре седалка.

△ПРЕДУПРЕЖДЕНИЕ

Опасност за живота поради пожар или

експлозия при дълбоко разредени

акумулатори!

Зареждане на акумулатора

Указание

△ОПАСНОСТ

Опасност за живота поради електрически удар!

Опасност от експлозия при зареждане на акумулатора!

Указание

Времето за зареждане възлиза средно на прибл.

10-12 часа часа.

Препоръчаните зарядни устройства (подходящи за съответно използваните акумулатори) са електронно регулирани и завършват

самостоятелно процеса на зареждане.

По време на процеса на зареждане уредът не може да се използва.

1. Придвижете уреда директно до зарядното устройство, при това избягвайте наклони.

2. Завъртете седалката нагоре.

3. Изключете щекера на акумулатора и го свържете към кабела за зареждане.

4. Свържете зарядното устройство към

електрическата мрежа и го включете.

След процеса на зареждане

1. Изключете уреда и го разединете от мрежата.

2. Изтеглете кабела на акумулатора от кабела за зареждане и го свържете с уреда.

Указание

Прокарайте кабела за зареждане в отделението на акумулатора така, че да не може да бъде притиснат.

Акумулатори, които се нуждаят от малка

поддръжка (мокри акумулатори)

△ОПАСНОСТ

Доливане на вода при разредено състояние на акумулатора

Опасност от нараняване поради изтичане на киселина, унищожаване на облеклото

При боравенето с електролит използвайте защитни очила, защитно облекло и защитни ръкавици.

Съблюдавайте предписанията.

Незабавно отмивайте с много вода евентуални пръски от киселина по кожата или облеклото.

ВНИМАНИЕ

Дефектни акумулатори, загуба на претенцията за гаранция

За доливане на акумулаторите използвайте само дестилирана или деминерализирана вода (EN 50272-T3).

Не използвайте външни добавки, така наречените средства за подобрение, тъй като в противен случай гаранцията се анулира.

1. Един час преди края на процеса на зареждане добавете дестилирана вода. При това следете за правилното ниво на киселината съгласно маркировката на акумулатора.
   В края на процеса на зареждане всички клетки трябва да кипят.

2. Отстранете разлятата вода. За тази цел проциедирайте, както е описано в глава Грижа и поддръжка, раздел "Почистване на акумулаторите".

Състоянието на зареждане на акумулаторите се показва на дисплея на панела за управление.

- Дължината на стълбчето показва състоянието на зареждане на акумулатора.

Разопаковане

Указание

За незабавно извеждане от експлоатация на всички функции поставете предпазния прекъсвач на „0“.

1. Свалете опаковъчното фолио.
2. Отстранете стягащата лента
3. Отвийте гредите за изкачване и дървените греди от палета.

Фигура Н

①Дървена греда

② Греда за спускане

③Трупче

1. Поставете дървените греди пред палета.
2. Поставете гредите за спускане върху дървените греди.
3. Завийте гредите за спускане.
4. За опора плъзнете приложеното в опаковката пънче под рампата.
5. Отстранете дървените дъски пред колелата.

Фигура I

①Дървена греда

② Греда за спускане

③Трупче

1. Избутване на уреда от палета.

Избутване на уреда от палета

Указание

Монтирайте лентата засмукване едва след разтоварването.

1. Освободете застопоряващата спирачка с лоста (вж. глава Изместване на уреда).
2. По време на избутването един човек трябва да седне на седалката и в случай на опасност да натисне педала на спирачката.
3. Избутайте уреда от палета през рампата.
4. Затворете застопоряващата спирачка с лоста.

За да се свали уредът от палета с движение,

акумулаторите трябва да са монтирани и заредени.

Указание

Монтирайте лентата засмукване едва след разтоварването.

1. Поставете Intelligent Key на панела за управление.
2. Включете уреда чрез превключвателя Easy Operation.
3. Поставете превключвателя за избор на програма на Движение за транспортиране.
4. Поставете превключвателя за посока на движение на Напред.
5. Натиснете педала на газта.
6. Бавно придвижете надолу уреда от палета.
7. Изключете уреда чрез превключвателя Easy Operation.

Монтиране на четките

BD вариант

Преди пускането в експлоатация трябва да се монтират дисковите четки (вж. глава Работи по поддръжка).

BR вариант

Четките са монтирани.

Монтиране на лента засмукване

1. Завъртете двата фиксиращи лоста нагоре. Фигура М

① Смукателен маркуч
② Окачване на лентата засмукване
③ Фиксиращ лост
④ Лента засмукване
⑤ Смукателен накрайник със стягаща лента
2. Поставете лентата засмукване в окачването на лента засмукване.
3. Завъртете двата фиксиращи лоста надолу.

Експлоатация

⚠️ ОПАСНОСТ

Падащи предмети

Опасност от нараняване

Не използвайте уреда без защитен покрив срещу падащи предмети в зони, където съществува възможност обслуживащим персонал да бъде ударен от падащи предмети.

ВНИМАНИЕ

Опасна ситуация при експлоатация

Опасност от нараняване

При опасност поставете предпазния прекъсвач на положение "0".

Включване на уреда

1. Седнете на седалката на водача.
2. Поставете Intelligent Key.
3. Поставете предпазния прекъсвач на положение "1".
4. Завъртете превключвателя за избор на програма на желаната функция.
5. Ако на дисплея се появи едно от изброените подолу показания, махнете крака си от педала на газта, поставете предпазния прекъсвач на "0" и извършете необходимата работа по поддръжката.

Дисплей Дейност
Поддръжка на лентата засмукване	Почистете лентата засмукване.
Поддръжка на главата на четката	Проверете четките за износване и ги почистете.
Поддръжка на смукателния накрайник	Проверете смукателните накрайници за износване и настройка.
Поддръжка на цедката на турбината	Почистете предпазната цедка на турбината.
Поддр. чиста вода Филтър	Почистете филтъра за чиста вода.

1. Натиснете бутона Информация.
2. Нулирайте брояча за съответната поддръжка (вж. "Нулиране сив Intelligent Key/брояч за поддръжка").

Указание

Ако броячът не бъде нулиран, показанието за поддръжка се показва отново при всяко включване на уреда.

Проверка на застопоряващата спирачка

△ОПАСНОСТ

Опасност за живота поради дефектна застопоряваща спирачка!

Ако застопоряващата спирачка в дефектна, уредът може да се търколи неконтролирано. Преди всяка експлоатация проверявайте застопоряващата спирачка на повърхността.

1. Включете уреда.
2. Поставете превключвателя за посока на движение на "напред".
3. Поставете превключвателя за избор на програма на Движение за транспортиране.
4. Натиснете леко педала на газта. Спирачката трябва да се деблокира със звук. Уредът трябва да се движи леко по повърхността.
5. Отпуснете педала на газта. Спирачката трябва да се блокира със звук. Ако застопоряващата спирачка не блокира, изведете уреда от експлоатация, обезопасете го срещу неконтролируемо търкаляне и уведомете сервиза.

Проверка на крачната спирачка

⚠️ ОПАСНОСТ

Опасност от злополука поради дефектна крачна спирачка!

Уредът може да се търколи неконтролируемо, ако крачната спирачка не функционира правилно. Преди всяка експлоатация проверявайте функцията на крачната спирачка.

1. Включете уреда
2. Поставете превключвателя за посока на движение на "напред".
3. Поставете превключвателя за избор на програма на Движение за транспортиране.
4. Натиснете педала на газта.
5. По време на шофиране свалете крака си от педала на газта и задействайте крачната спирачка. Уредът трябва да забави чувствително скоростта си.
   Ако това не стане, спрете уреда от експлоатация и потърсете сервиса.

Пътуване

⚠️ ОПАСНОСТ

Опасност от злополука

Преди да използвате уреда, задължително проверете функцията на застопоряващата спирачка. В никакъв случай не използвайте уреда, ако застопоряващата спирачка не работи.

△ОПАСНОСТ

Липсващо спирачно действие по време на работа

Ако по време на работата уредът вече няма никакво спирачно действие, процедирайте, както следва: ако на рампа с наклон над 2 % уредът не спре при отпускане на педала на газта, поради съображения за безопасност можете да поставите предпазния прекъсвач на положение „0“ само ако преди пускането в експлоатация на уреда сте проверили правилната механична функция на застопоряващата спирачка.

След пълното спиране спрете уреда от експлоатация и се свържете със сервиса. Спазвайте указанията за поддръжка на спирачките.

△ОПАСНОСТ

Невнимателно движение

Опасност от преобръщане

Шофирайте по посока на движението само по наклони до максимум 15% (вариант RI) и 10% (вариант RI Combo). Напречни на посоката на движение наклони до максимум 15 %.

Не обръщайте върху наклони или склонове. Карайте бавно в завои и на мокра повърхност. Карайте уреда само върху укрепена основа.

Завъртащо се навън приспособление за метене при вариант Сотво Повишен риск от злополуки

Бъдете особено внимателни при движение на заден ход.

Когато управлявате, вземете под внимание завъртането навън на приспособлението за метене.

Указание

Посоката на движение може да се променя по време на движението. Така напр. чрез неколкократно движение напред и назад могат да се полират много грапави места.

1. Заемете позиция на седалката.
2. Поставете Intelligent Key.
3. Поставете превключвателя за избор на програма на "Движение за транспортиране".
4. Настройте посоката на движение с превключвателя за посока на движение на панела за управление.
5. Определете скоростта на движение чрез натискане на педала на газта.
6. Отпуснете педала на газта. Уредът спира.

При претоварване тяговият двигател се изключва. На дисплея се показва съобщение за повреда. При прегряване на управлението засегнатият агрегат се изключва.

1. Оставете уреда да се охладив продължение на най-малко 15 минути.
2. Поставете превключвателя за избор на програма на "0", изчакайте малко и го превключете на желаната програма.

Настройка на седалката на водача

Фигура J

① 3-степенно регулиране на теглото 60-120 kg
② Регулиране на наклона на облегалката 3° напред и 13° назад
③ Регулиране на дължината на седалката

1. Задействайте лоста за регулиране на седалката.
2. Поставете седалката на желаното положение.
3. Освободете лоста за регулиране на седалката.

Регулиране на волана

Проверете цедката за мъхове

ВНИМАНИЕ

Работата без цедка за мъхове може да повреди смукателната турбина.

Не използвайте уреда без цедката за мъхове

1. Преди да използвате уреда, проверете цедката за мъхове за следното:

● Налична ли е?
● В годно за използване състояние ли е?
- Правилно ли е монтирана?

Фигура AL

① Цедка за мъхове

1. Сменете повредената цедка за мъхове.

Изместване на уреда

1. Освободете застопоряващата спирачка чрез освобождаване на лоста.

Указание

Лостът трябва да се дърпа непрекъснато.

△ОПАСНОСТ

Опасност от нараняване от търкалящ се уред!

Застопоряващата спирачка трябва да се освобождава само от наведено положение и при пребиваване в опасната зона.

Използвайте предмет, за да задържите лоста в постоянно издърпано състояние, и се отдалечете от опасната зона веднага след освобождаване на ръчната спирачка.

Фигура АК

① Лост на застопоряващата спирачка

1. Придвижете уреда.

2. Затворете отново застопоряващата спирачка чрез освобождаване на лоста.

Наливане на чиста вода

Наливане на чиста вода

1. Отворете капака на резервоара за чиста вода.
2. Закрепете маркуча за чиста вода със скобата.
3. Налейте чиста вода (максимум 60°C) до ок. 5 cm под фунята за пълнене.

Указание

Преди първото пускане в експлоатация напълнете догоре резервоара за чиста вода, за да се обезвъздуши водопроводната система.
4. Затворете капака на резервоара за чиста вода.

Налейте чиста вода с автоматичната система за пълнене на резервоара за чиста вода (опция)

Указание

Препоръчваме ви да използвате маркуч с конектор Aquastop от страната на уреда. Това намалява до минимум разплискеането на вода при разединяването след процеса на пълнене.

1. Свържете маркуча за вода с автоматичната
   система за пълнене.
2. Отворете подаването на вода (макс. 60°C, макс. 10 bar).
3. Наблюдавайте пълненето, автоматичната система за пълнене прекъсва подаването на вода, щом резервоарът за чиста вода се напълни.
4. Затворете подаването на вода.
5. Отстранете маркуча за вода.

Напълване с почистващ препарат

Указания за почистващи препарати

⚠ПРЕДУПРЕЖДЕНИЕ

Неподходящи почистващи препарати

Опасност за здравето, повреда на уреда Използвайте само препоръчаните почистващи препарати. При употреба на други почистващи препарати потребителят поема повишения риск по отношение на експлоатационната

безопасност и опасността от злополуки.

Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина.

Съблюдавайте указанията за безопасност,

посочени върху почистващите препарати.

Указание

Не използвайте силно разпенващи се почистващи препарати.

Препоръчителни почистващи препарати

Употреба Почистващи	препарати
Поддържащо почистване на всякакви водоустойчиви подове	CA 50 CRM 756
Поддържащо почистване с компоненти за грижа	RM 746RM 780
Поддържащо почистване и основно почистване на промишлени настилки	RM 69
Поддържащо почистване на блестящи настилки	RM 755
Поддържащо почистване и основно почистване на плочки от фин камък	RM 753
Поддържащо почистване и основно почистване на устойчиви на киселини покрития	RM 751
Почистване и дезинфекция	RM 732
Основно почистване на всякакви устойчиви на алкали подови настилки	RM 752
Основно почистване и отстраняване на покрития на чувствителни към алкали подове	RM 754

Наливане на почистващ препарат в резервоара за чиста вода

Указание

Пъreo налейте вода в резервоара за почистващ препарат, след което добавете в резервоара съответно дозирания почистващ препарат. Ако пъreo се постави почистващят препарат, това може да доведе до силно разпенване.

ВНИМАНИЕ

Опасност от запушване

При добавяне на почистващия препарат в резервоара за чиста вода почистващият препарат може да засъхне и да наруши функцията на приспособленцието за дозиране. След добавяне на почистващия препарат в резервоара за чиста вода изплакнете уреда с чиста вода: Изберете програма за почистване с нанасяне на вода, настройте количеството на водата на максимальната стойност, настройте дозирането на почистващ препарат на "0".

Наливане на почистващ препарат с приспособление за дозиране (опция)

По канала към почистващата глава към чистата вода се добавя почистващ препарат с помощта на приспособление за дозиране.

Указание

С приспособлението за дозиране може да се добавя максимально 3% почистващ препарат. При по-голяма дозировка почистващият препарат трябва да се налива в резервоара за чиста вода.

ВНИМАНИЕ

Опасност от запушване

При добавяне на почистващия препарат в резервоара за чиста вода почистващият препарат може да засъхне и да наруши функцията на приспособлението за дозиране.

След добавяне на почиствация препарат в резервоара за чиста вода изплакнете уреда с чиста вода: Изберете програма за почистване с нанасяне на вода, настройте количеството на водата на максимальната стойност, настройте дозирането на почистваш препарат на 0.

1. Поставете тубата с почестващия препарат във ваната за почестващ препарат зад седалката.

2. Развийте капака на тубата.

3. Поставете смукателния ланцет за почистващия препарат на приспособлението за дозиране в тубата.

Указание

- Уредът има индикация за нивото на чиста вода на дисплея. При празен резервоар за чиста вода дозирането на почистващия препарат спира. Почистващата глава продължава да работи без подаване на течност.

- При празен резервоар за почистващ препарат дозирането също прекъсва. На дисплея се показва указавщ символ. Към почистващата глава вече се подава само чиста вода.

Настройка на параметри (жълт Intelligent Key)

В уреда параметрите за различните програми за почистване са предварително настроени. В зависимост от оторизацията на жълтия Intelligent Key отделни параметри могат да се променят. Промяната на параметрите е активна само дотогава, докато с превключвателя за избор на програма бъде избрана друга програма за почистване.

Ако параметрите трябва да се променят за постоянно, за настройката трябва да се използва сив Intelligent Key. Настройката е описана в раздел „Сив Intelligent Key“.

Указание

Само при R почистваща глава: По правило почти всички текстове на дисплея за настройване на параметрите са лесно разбираеми. Ако имате нужда от по-подробна информация за параметрите, моля, свържете се със сервиса.

- Fine Clean: ниски обороти на четките за премахване на сив слой върху тънка керамика.

- Whisper Clean: среди обороти на четките за поддържащо почистване с намалено ниво на шума.

- Power Clean: високи обороти на четките за полиране, кристализиране и метене.

1. Поставете превключвателя за избор на програма на желаната програма за почистване.

2. Натиснете бутона Информация.

3. Завъртете бутона Информация, докато се покаже желаният параметър.

4. Натиснете бутона Информация. Настроената стойност мига.

5. Настройте желаната стойност със завъртане на бутона Информация.

6. Потвърдете променената настройка с натискане на бутона Информация или изчакайте, докато настроената стойност се възприеме автоматично след 10 секунди.

Лентата засмукване трябва да се настройва допълнително само в специални случаи. Фабричната настройка е подходяща за повечето приложения.

Настройка на наклона на лентата засмукване

Наклонът трябва да се настройва така, че смукателните накрайници на лентата засмукване да се притискат равномерно към пода по цялата си дължина.

1. Спрете уреда на повърхност без наклон.

2. Изберете програмата "Изсмукване".

3. Придвижете уреда малко напред. Лентата засмукване се спуска.

4. Прочетете нивото на водата. Фигура N

①ВИНТ

②Гайка

③ Ниво на водата

1. Развийте гайката М 12, при това дръжте шестостенния болт М 10 с вилкообразния ключ.

2. Регулирайте болта така, че показанието на нивото на водата да се намира между двете черти.

3. Затегнете гайката М 12, при това дръжте шестостенния болт М 10 с вилкообразния ключ.

4. За да проверите новата настройка, придвижете уреда малко напред със спусната лента засмукване в режим на засмукване и наблюдавайте нивелира. При необходимост повторете процеса на настройка.

Приспособлението за метене събира отделните отпадъци преди почистването на пода.

△ПРЕДУПРЕЖДЕНИЕ

Движещи се части

Опасност от нараняване Имайте предвид, че смукателната турбина, страничните четки и почистването на филтъра продължават да работят и след изключване.

ВНИМАНИЕ

Неправилна употреба на уреда при метене Риск от повреда на приспособлението за метене. Не метете опаковъчни ленти, жици и други подобни.

Преминавайте само по стъпала с максимальна височина 2 ст.

Метете само сухи повърхности, за да предотвратите запушването и замърсяването с микроорганизми на филтъра за прах.

1. Включете превключвателя "Метене". Приспособлението за метене се активира.

Клапан за груби отпадъци

Клапана за груба отпадъци може да се вдигне, за да се изметат по-големи предмети (до ок. 6 cm).

⚠️ ОПАСНОСТ

Опасност от нараняване при метене на отпадъци!

При отваряне на клапана за груби отпадъци отпадъците може да изхвърчат. Повдигайте клапана за груби отпадъци само когато наблизо няма хора.

Указание

Когато клапана за груби отпадъци в поедигнат, ефектът от метенето и прахосмученето се влошава. Повдигайте клапана за груби отпадъци само когато е необходимо.

1. Задействайте педала, за да повдигнете клапана за груби отпадъци.

Приключване на метенето

1. Поставете превключвателя "Метене" на "0". Приспособлението за метене е деактивирано. След приключване на метенето филтърът за прах се почиства в продължение на ок. 15 секунди.

Страничен търкащ панел (опция)

Страничният търкащ панел улеснява работата в близост до ръбове.

Фигура AS

① Изнасяне/прибиране на страничния търкащ панел

② Включване/изключване на страничния търкащ панел

1. Натиснете превключвателя "Включване/изключване на страничния търкащ панел". Страничният търкащ панел се включва/изключва.

2. Натиснете превключвателя "Прибиране/извеждане на страничния търкащ панел". Страничният търкащ панел се прибира/изкарва.

Приключване на работата

Приключване на почистването

1. Поставете превключвателя за избор на програма на Движение.

2. Продължете движението за кратко разстояние. Остатъчната вода се изсмуква.

3. Завъртете превключвателя за избор на програма на положение "0".

4. Извадете Intelligent Key.

5. При необходимост заредете акумулатора.

Изпразване на резервоара за мръсна вода ⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно изхвърляне на отпадни води Замърсяване на околната среда

Съблюдавайте местните предписания за обработка на отпадни води.

Указание

При пълен резервоар за мръсна вода смукателната турбина се изключва и на дисплея се показва "Пълен резервоар за мръсна вода".

1. Свалете изпускателния маркуч за мръсна вода от държача.

2. Спуснете края на маркуча над приспособлението за изхвърляне. Фигура Р

3. Източете мръсната вода, като отворите капака на изпускателния маркуч. Дебитът на водата може да бъде намален чрез компресиране или завъртане на приспособлението за дозиране.

4. Извадете пистолета за пръскане от държача.

5. Поставете превключвателя за избор на програма на Транспортиране.

6. Изберете "Промиване на резервоара" на дисплея.

а Натиснете бутона Информация.

b Изберете менюто "Промиване на резервоара".

1. Отворете спирателния вентил на гърба на резервоара за мръсна вода.

2. Промийте резервоара за мръсна вода с пръскащата дюза.

3. Закачете пръскащата дюза в държача.

4. Затворете капака на изпускателния маркуч.

5. Поставете с натиск маркуча за мръсна вода в държача на уреда.

6. Затворете спирателния вентил от задната страна на резервоара за мръсна вода.

7. Изберете "Промиване на резервоара" на дисплея.

Изпзване на резервоара за отпадъци

Указание

Резервоарът за отпадъци може да се изважда само от страната на водача и е наличен само при почистващи глави R.

Изтеглете пластинката.

1. Завъртете навън държача на свалящото се езиче.

2. Извадете резервоара за отпадъци. Фигура AI

① Пластинка

② Държач на свалящо се езиче

③ Резервоар за отпадъци

1. Изпразнете резервоара за отпадъци.

2. Поставете резервоара за отпадъци.

Указание

Резервоарът за отпадъци трябва да зацепи.

1. Завъртете държача на свалящото се езиче.

Изпускане на чиста вода

ВНИМАНИЕ

Почистващ разтвор в резервоара за чиста вода

Повреди на резервоара за чиста вода, вентилите и уплътненията

След края на работа не оставяйте никога почистващия разтвор в резервоара за чиста вода.

1. Извадете изпускателния маркуч за чиста вода от държача и го спуснете над подходящо събирателно приспособление.

2. Източете почистващия разтвор.

3. Свалете капака на резервоара за чиста вода.

4. Изплакнете резервоара за чиста вода с чиста вода (максимум 60°C).

Паркиране на уреда

1. Завъртете превключвателя за избор на програма на положение "OFF".
2. Извадете Intelligent Key.
3. Подсигурете уреда срещу самоволно придвижване.
4. При необходимост заредете акумулатора.

Сив Intelligent Key

Сивият Intelligent Key предоставя на персонала по контрола разширени права и възможности за настройка.

1. Поставете Intelligent Key.
2. Изберете желаната функция чрез завъртане на бутона Информация.

Движение при транспортиране

1. Поставете превключвателя за избор на програма на "Движение за транспортиране".
2. Натиснете бутона Информация.
   В менюто Движение за транспортиране могат да се правят следните настройки:
3. Нулиране на брояча за поддръжка
   • Нулиране на брояча на дни
4. управление на ключовете
5. Избор на формата на четките
   • Време раб. инерция
   • Основна настройка
6. Настройка на езика
   • Превключващо меню
   • Скорост на движение
   • Ф а б р и ч н а настройка
7. Активиране на пистолета за изплакване на резервоара

Нулиране на брояча за поддръжка

Ако се изпълнява показана на дисплея работа по поддръжката, след това съответният брояч за поддръжка трябва да се нулира.

1. Въртете бутона Информация, докато се покаже "Брояч поддр.".
2. Натиснете бутона Информация. Показват се показанията на брояча.
3. Завъртете бутона Информация, докато се покаже броячът, който трябва да бъде изтрит.
4. Натиснете бутона Информация.
5. Изберете "Yes" чрез въртене на бутона Информация.
6. Натиснете бутона Информация. Броячът се изтрива.

Указание

Броячът за сервисно обслужване може да се нулира само от сервиса.

Броячът за сервисно обслужване показва времето, оставащо до следващия срок за сервисно обслужване от сервиса.

Нулиране на брояча

1. Завъртете бутона Информация, докато се покаже "Брояч". Това меню показва общите работни часове и брояча на дни.

Изтрийте брояча на дните:

1. Натиснете бутона Информация. Показва се менюто "Изтриване на брояча".
2. Въртете бутона Информация, докато се покаже "Брояч на дните".
3. Натиснете бутона Информация.

управление на ключовете

В частта от менюто "Меню Ключ" се задават правата за всеки използван жълт Intelligent Key и се настройва езикът на показанието на дисплея за този Intelligent Key.

1. Поставете сивия Intelligent Key.
2. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Меню Ключ".
3. Натиснете бутона Информация.
4. Извадете сивия Intelligent Key и поставете жълтия Intelligent Key за персонализиране или белия Intelligent Key.
5. Чрез въртене на бутона Информация изберете частта от менюто, която ще бъде променена.
6. Натиснете бутона Информация.
7. Чрез въртене на бутона Информация изберете настройката на частта от менюто.
8. Потвърдете настройката с натискане на частта от менюто.
9. Чрез въртене на бутона Информация изберете следващата част от менюто, която ще бъде променена.
10. След като всички настройки са направени, извикайте менюто "Запазване?" чрез въртене на бутона Информация.
11. Натиснете бутона Информация. Правата се запаметяват.

Появява се показанието на дисплея

"Продължаване на меню „Ключ“".

• Yes: Програмиране на друг Intelligent Key
• Не: Излизане от меню Ключове
12. Натиснете бутона Информация.

Избор на формата на четките

Тази функция е необходима при смяна на почистващата глава.

1. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Глава на четката".
2. Натиснете бутона Информация.
3. Въртете бутона Информация, докато се маркира желаната форма на четките.
4. Натиснете бутона Информация.
5. Задвижете подемния задвижващ механизмъм за смяна на почистващата глава чрез въртене на бутона Информация:

- "up": Вдигане

- "down": Спускане

- "OFF": Спиране

1. Въртете бутона Информация, докато се покаже частта от менюто "OFF".

2. Натиснете бутона Информация. Менюто се затваря.

Управлението изпълнява рестартиране.

Време на работа по инерция

1. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Време раб. инерция".
2. Натиснете бутона Информация.
3. Въртете бутона Информация, докато се маркира желаната функция.
4. Натиснете бутона Информация.
5. Въртете бутона Информация, докато се покаже желаното време на работа по инерция.
6. Натиснете бутона Информация.

Основна настройка

1. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Основна настройка".
2. Натиснете бутона Информация
3. Въртете бутона Информация, докато се маркира желаното оборудване.
4. Натиснете бутона Информация, за да потвърдите ВКЛ./ИЗКЛ.
5. Натиснете бутона Информация, за да излезете от менюто.
6. Изключете уреда и го включете отново, за да приемете настройката.

Настройка на езика

1. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Език".
2. Натиснете бутона Информация
3. Въртете бутона Информация, докато бъде маркиран желаният език.
4. Натиснете бутона Информация.

Превключващо меню

Следните функции се включват и изключват посредством "Превключващо меню":

• Дозиране на почистващия препарат*
- Лампа за кръгово осветяване/спот прожектор*
- Пръскащи дюзи на страничните метли*
• С т р у й н о изсмукване
• Р а б о т н и фарове
• Промиване на резервоара

"Превключващо меню" е налично във всички

1. Натиснете бутона Информация.
   Показва се "Превключващо меню".
2. Натиснете бутона Информация. Изобразява се списъкът с наличните на уреда функции.
3. Завъртете бутона Информация, докато желаната функция не се открои.
4. За промяна на състоянието на превключване натиснете бутона Информация.
5. Въртете бутона Информация, докато се покаже "Затваряне на меню?".
6. Натиснете бутона Информация.
   * Опционално

Настройка на максимальната скорост на движение

1. Завъртете бутона Информация, докато на дисплея се покаже частта на менюто "Скорост на движение".
2. Натиснете бутона Информация.
3. Въртете бутона Информация, докато не се маркира желаната максимальна скорост.
4. Натиснете бутона Информация.

Фабрична настройка

Възстановява се заводската настройка на всички параметри (с изключение на скорост на движение при транспортиране).

1. Въртете бутона Информация, докато се покаже частта от менюто "Фабрична настройка".
2. Натиснете бутона Информация.
3. Въртете бутона Информация, докато се подчертас "Yes".
4. Натиснете бутона Информация.

Настройка на параметри за програми за почистване

Всички параметри за програми за почистване се запазват, докато бъде избрана друга настройка или уредът не бъде изключен.

1. Поставете превключвателя за избор на програма на желаната програма за почистване.
2. Натиснете бутона Информация.
   Изобразява се първият параметър за настройка.
3. Натиснете бутона Информация Настроената стойност мига.
4. Настройте желаната стойност със завъртане на бутона Информация.
5. Потвърдете променената настройка с натискане на бутона Информация или изчакайте, докато настроената стойност се възприеме автоматично след 10 секунди.
6. Изберете следващия параметър чрез въртене на бутона Информация.
7. След като промените всички желани параметри, въртете бутона Информация, докато се покаже частта от менюто "Затваряне на меню?".
8. Натиснете бутона Информация Менюто се затваря.

Основна настройка

След изключването на уреда направените по време на работа промени на параметрите на отделните програми за почистване се нулират до основната настройка.

1. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Основна настройка".
2. Натиснете бутона Информация.
3. Въртете бутона Информация, докато се маркира желаната програма за почистване.
4. Натиснете бутона Информация.
5. Въртете бутона Информация, докато се маркира желаният параметър.
6. Натиснете бутона Информация. Настроената стойност мига.
7. Настройте желаната стойност със завъртане на бутона Информация.
8. Натиснете бутона Информация.

Жълт Intelligent Key

Жълтият Intelligent Key дава права за функции, които са необходими при задачата за почистване.

В уреда параметрите за различните програми за почистване са предварително настроени. В зависимост от оторизацията на жълтия Intelligent

Кеу отделни параметри могат да се променят.

В по-голямата си част текстовете на дисплея не се нуждаят от разяснения.

Параметър "FACT" (наличен само при R-почистваща глава):

• "Fine Clean": ниски обороти на четките за премахване на сив слой върху тънка керамика.
• "Whisper Clean": средни обороти на четките за поддържащо почистване с намалено ниво на шума.
• "Power Clean": високи обороти на четките за полиране, кристализиране и метене.

Управление на правата

• Общ достъп чрез Intelligent Key
  • Р а б о т н а скорост
• Обороти четките
  • Из см у к в а н е
  • Н а л я г а н е на притискане
  • Количествовода
  • Дозировка на почистващ препарат
• RAB/Blue-Spot
  • С т р у й н о изсмукване
  • Промиване на резервоара
• Изберете меню „Меню с ключ“ чрез бутона за информация.
• Потвърдете „Достъп“ чрез натискане на бутона за информация.
• Задайте другите достъпи и ги активирайте и потвърдете чрез бутона за информация
• С бутона за информация натиснете „Запазване“ и потвърдете и запазете направените настройки.

Бял Intelligent Key

Поставянето на бял Intelligent Key деблокира уреда и го предоставя за използване с предварително зададени параметри.

Белите Intelligent Key могат да се използват така, че за всяка задача за почистване може да се създаде Intelligent Key с адаптирани параметри.

Параметрите не могат да се променят от оператора и не зависят от избора на програма за почистване с превключвателя за избор на програма (функциите "0", транспортиране и изсмукване остават непроменени).

С помощта на сивия Intelligent Key могат да се зададат следните параметри за белия Intelligent Key:

• Скорост на движение
  • Р а б о т н а скорост
• Брой обороти на четката (само при почистваща глава R)
  • Н а л я г а н е на притискане
  • Количество вода
  • Дозировка RM
  • Изсмукване
  • Р а б о т н и светлини
• Лампа за кръгово осветяване
  • ВКЛ./ИЗКЛ. на дозировка RM
• Механизъм за предварително метене
  • Вентил за вода на лентата за засмукване
  • Език

Програмиране на бял Intelligent Key

1. Поставете сивия Intelligent Key.

2. Въртете бутона Информация, докато на дисплея се покаже частта от менюто "Меню Ключ".

3. Натиснете бутона Информация.

4. Извадете сивия Intelligent Key и поставете подлежащия на персонализиране бял Intelligent Key.

5. Чрез въртене на бутона Информация изберете частта от менюто, която ще бъде променена.

6. Натиснете бутона Информация.

7. Чрез въртене на бутона Информация изберете настройката на частта от менюто.

8. Потвърдете настройката с натискане на частта от менюто.

9. Чрез въртене на бутона Информация изберете следвашата част от менюто, която ще бъде променена.

10. Въртете бутона Информация, докато се покаже частта от менюто "Запазване?".

11. Натиснете бутона Информация. Настройките се запаметяват.

12. Въртете бутона Информация, докато се покаже частта от менюто "Затваряне на меню?".

13. Натиснете бутона Информация.

Работа с бял Intelligent Key

1. Поставете белия Intelligent Key.
2. Функциите "ИЗКЛ.", придвижване и изсмукване функционират по обичайния начин.
3. Във всички останали позиции на превключвателя за избор на програма са активни параметрите, програмирани на белия Intelligent Key. Вече не могат да се избират различни програми за почистване.

Транспортиране

△ОПАСНОСТ

Преминаване по наклони

Опасност от нараняване

При товарене и разтоварване използвайте уреда само на наклони до максимальната стойност (вж. глава "Технически данни").

Винаги натискайте спирачния педал, за да намалите скоростта.

△ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на уреда.

1. При монтирана D-почистваща глава свалете дисковите четки от главата на четката.

2. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и обръщане, като следвате валидните инструкции.

Съхранение

△ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание теглото на уреда.

ВНИМАНИЕ

Замръзване

Разрушаване на уреда от замръзваща вода Излейте напълно водата от уреда.

Съхранявайте уреда на място, където липсват условия за замръзване.

При избора на мястото за паркиране

съблюдавайте допустимото общо тегло на

uredа, за да не застрашите устойчивостта.

- Този уред трябва да се съхранява само във вътрешни помещения.

• Преди съхранение за продължителен период от време заредете напълно акумулаторите.

- По време на периода на съхранение зареждайте акумулаторите напълно най-малкото веднъж месечно.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване от уреда!

Токов удар поради непреднамерено стартиране на уреда.

Завъртете превключателя за избор на програма на положение "0".

Преди всякакви работи по уреда изваждайте Intelligent Key.

Извадете мрежовия щепсел на зарядното устройство.

Извадете щепсела на акумулатора.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване от движещи се елементи!

Засмукващата турбина, страничните метли и почистването на филтъра продължават да работят и след изключване.

Извършвайте работи по уреда след спирането на компонентите.

- Изпуснете и изхвърлете мръсната и чистата вода.

Интервали на поддръжка

След всяка употреба

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда на уреда поради неправилно почистване.

Не пръскайте уреда с вода и не използвайте агресивни почистващи препарати.

За подробно описание на отделните работи по поддръжка вж. глава Работи по поддръжка.

- Изпуснете мръсната вода.

- Проверете цедката за мъхове, при необходимост я почистете.

- Извадете, изпразнете и почистете резервоарите за отпадъци.

- Само R-почистваща глава: извадете резервоара за груби отпадъци и го изпразнете.

- Почистете уреда отвън с влажен, напоен с мека почистваща луга парцал.

- Почистете смукателните накрайници, проверете ги за износване и при необходимост ги сменете.

- Почистете свалящите се езичета, проверете ги за износване и при необходимост ги сменете.

- Почистете четките, проверете ги за износване и при необходимости ги сменете.

- Изпуснете мръсната вода. - Проверете цедката за мъхове, при необходимости я почистете. - Извадете, изпразнете и почистете резервоарите за отпадъци. - Само R-почистваща глава: извадете резервоара за груби отпадъци и го изпразнете. - Почистете уреда отвън с влажен, напоен с мека почистваща луга парцал. - Почистете смукателните накрайници, проверете ги за износване и при необходимост ги сменете. - Почистете свалящите се езичета, проверете ги за износване и при необходимост ги сменете. - Почистете четките, проверете ги за износване и при необходимост ги сменете.

Указание

Валяците с четки са износени, ако жълтите индикаторни косми са със същата дължина като останалите косми.

- Заредете акумулатора.

• Ако състоянието на зареждане е под 50%, заредете напълно и без прекъсване акумулатора.

- Ако състоянието на зареждане е над 50%, заредете акумулатора само ако това е необходимо за цялата продължителност на работа при следвращата употреба.

- При силно замърсяване почистете резервоара за мръсна вода.

Допълнително за варианта Combo:

- Проверете метящия валяк и страничните метли за износване, чужди тела и оплетени ленти.

- Извадете коша за груби отпадъци, изпразнете го и го почистете.

Веднъж седмично

- При честа употреба най-малко веднъж седмично зареждайте акумулатора напълно и без прекъсване.

Ежемесечно

• При временно спрян от експлоатация уред (съхранение): извършете компенсиращо зареждане на акумулатора.

- Проверете полюсите на акумулатора за оксидация, при необходимост ги почистете с четка. Внимавайте за фиксирано положение на свързващите кабели.

• Почистете уплътненията между резервоара за мръсна вода и капака и ги проверете за херметичност, при необходимост ги сменете.
• При акумулатори, които се нуждаят от поддръжка, проверете плътността на киселината на клетките.
• Само R-почистваща глава: почистете тунела на четките.
• В случай на по-продължително време на покой на уреда го прибирайте с напълно заредени акумулатори. Най-малко веднъж месечно зареждайте акумулатора напълно.

Допълнително за варианта Combo:

- Проверка на бронираните жила и подвижните части за лекота на подвижност.

- Проверявайте настройката и износването на уплътнителните лайстни на приспособлението за метене.

На всеки три месеца

Само за варианта Combo:

1. Проверете напрежението, износването и функционирането на задвижващите ремъци в приспособлението за метене (трапецовиден ремък и кръгъл ремък).

Веднъж годишно

- Възлагайте извършването на предписаната инспекция на сервиса.

Инспекция на безопасността/договор за поддръжка

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на безопасността или да сключите договор за поддръжка. Моля, консултирайте се.

Работи по поддръжка

Почистване на резервоара за отпадъчна вода

1. Настройте програмата Промиване на резервоара чрез дисплея с бутона Информация.
2. Отворете капака на отвора за почистване на резервоара за мръсна вода.
3. Промийте резервоара за мръсна вода с чиста вода.
4. Почистете ръба на отвора за почистване.
5. Затворете отново капака на отвора за почистване на резервоара за мръсна вода.

Указание

Почистването може да се извършва и чрез други водоизточници.

Обръщане или смяна на смукателните накрайници

Ако смукателните накрайници са износени, те трябва да бъдат обърати или сменени.

Указание

Смукателните накрайници могат да се обръщат

3 пъти, докато се износят всичките 4 ръба. 1. Отворете ексцентричния лост (2x).

1. Отворете обтуратора.

2. Свалете стягащата лента.

3. Отстранете свалящото се езиче.

4. Натиснете объратите или новите смукателни накрайници върху изпъкналостите на вътрешната част на лентата засмукване. Фигура W

① Стягаша лента

② Свалящо се езиче

1. Поставете стягащата лента.

2. Поставете лентата засмукване

3. Затворете ексцентричните лостове (2x).

Смяна на валяците с четки

1. Изтеглете пластинката. Фигура Z

① Пластинка

1. Завъртете навън страничната врата на свалящото се езиче.

① Странична врата на свалящото се езиче

1. Завъртете жълтия райбер нагоре. Фигура АА

①Райбер

②Предпазител

1. Отстранете предпазителя.
2. Изтеглете крепежната пластина на четката.
3. Извадете валяка с четки.
4. Поставете новия валяк с четки.

Указание

Обърнете внимание на това, че при поставяне на валяка с четки същият трябва да бъде екаран върху намиращия се в тунела на четките PIN. Фигура AB

①PIN

1. Поставете отново крепежната пластина на четката.
2. Затворете предпазителя.
3. Завъртете райбера надолу в куката.
4. Затворете страничната врата на свалящото се езиче.

Повторете процеса на срещуположната страна.

Смяна на свалящото се езиче

Фигура AG

① Пластинка

② Странична врата на свалящото се езиче

1. Изтеглете пластинката.
2. Завъртете навън страничната врата на свалящото се езиче.
3. Развийте винтовете (6х). Фигура АН
4. Сменете свалящото се езиче.
5. Поставете отново винтовете (6x).
6. Отново завъртете навътре държача на свалящото се езиче.

Смяна на дискови четки

1. Изтеглете пластинката на страничната врата. Фигура AF

①Скоба

1. Завъртете навън страничната врата на свалящото се езиче.
2. Натиснете скобата надолу.
3. Извадете дисковата четка отстрани под почиствашата глава.
4. Дръжте новата дискова четка под почистващата глава, натиснете я нагоре и я фиксирайте.
5. Затворете отново страничната врата на свалящото се езиче.

Допълнителни дейности по поддръжката на страничния търкащ панел

Почистване на четката

1. Завъртете четката по посока на часовниковата стрелка, докато пружината на държача на четката се насочи напред.
2. Разтеглете пружината на държача на четката. Фигура АQ

① Пружина на държача на четката

Четката пада от държача.

1. Проверете четката за чужди тела (напр. опаковъчна лента или фолио).
2. Почистете четката под течаща вода.
3. Разтеглете пружината на държача на четката и поставете четката.

Проверете четката за износване

Четката е износена, когато дължината на космите съответства на дължината на жълтия индикаторен косъм.

1. Подменете четката (вж. Смяна на четката).

Смяна на четката

1. Завъртете четката по посока на часовниковата стрелка, докато пружината на държача на четката се насочи напред.
2. Разтеглете пружината на държача на четката. Фигура АQ

① Пружина на държача на четката

Четката пада от държача.

1. Сложете новата четка.
2. Разтеглете пружината на държача на четката и поставете четката.

Смяна на свалящото се езиче

① Винт М6 x 12
②Крепежна пластина
2. Свалете крепежната пластина и свалящото се езиче.

1. Поставете новото свалящо се езиче върху крепежната пластина.
2. Фиксирайте крепежната пластина с винта М6 x 12 (6x).

Допълнителни дейности по поддръжката при варианта Combo

ΔΟΠΑСНОСТ

Опасност от премазване и порязване!

Опасност от премазване и поразяване поради движещи се ремъчни предавки.

Преди да пуснете уреда отново в експлоатация след работа по поддръжката, е необходимо да затворите и заключите капака на приспособлението за метене.

Проверка на задвижващия ремък

1. Сгънете капака на приспособлението за предварително метене напред. Фигура К
2. Отстранете 4-те винта от предпазната плоча.
3. Свалете предпазната плоча.
4. Проверете ремъка на смукателната турбина за износване и правилна позиция. Фигура L

① Ремък смукателна турбина приспособление за предварително метене
② Задвижване на валяка за метене (под металлата облицовка)
5. Проверете дали ремъкът на задвижването на метящия валяк е износен и правилно поставен.

Проверка на уплътнителните лайстни на приспособлението за метене

1. Поставете уреда на равна повърхност.
2. Поставете превключвателя за избор на програма на "0".
3. Обезопасете уреда с клин срещу самопроизволно движение.
4. Отстранете резервоара за отпадъци от двете страни.

Предна уплътнителна лайстна

1. Подравнете уплътнителната лайстна така, че да се сгъне назад с превишение от 35-40 mm. Фигура Т

①Гайка

1. Затегнете гайките (5x).

Задна уплътнителна лайстна

Разстоянието между пода и задната уплътнителна лайстна е проектирано така, че тя да се измества назад с превишение от 5-10 mm.

Фигура S

1. При износване сменете уплътнителната лайстна.
2. Демонтирайте метящия валяк (вж. глава Смяна на метящия валяк).
3. Развийте гайките (7x). Фигура R

①Гайка

1. Поставете новата уплътнителна лента.

2. Затегнете гайките (7x).

Странични уплътнителни лайстни

1. Разхлабете закрепващите гайки. Фигура U
2. Регулирайте разстоянието до пода чрез вмъкване на подложка с дебелина 1-2 mm.
3. Подравнете уплътнителната лента.
4. Затегнете гайките.
5. Монтирайте метящия валяк.

Смяна на филтъра за прах

Фигура АС

① Капак на корпуса на филтъра за прах
②Винт
③Фланец

1. Освободете заключващия механизмъм на капака на приспособлението за метене, като го завъртите навътре.
2. Завъртете нагоре капака на приспособлението за метене.
3. Свалете капака на корпуса на филтъра за прах.
4. Свалете винта (2x).
5. Завъртете фланеца обратно на часовниковата стрелка и извадете лагера на филтъра за прах.
6. Извадете филтъра за прах.

7. Поставете новия филтър за прах така, че отворите на челната страна да са насочени към водача.

8. Поставете отново лагера на филтъра за прах, завъртете по посока на часовниковата стрелка и завийте.

9. Поставете капака и го затворете чрез натискане.
10. Затворете капака на приспособлението за метене.
11. Обезопасете блокировката на капака чрез отвиване.

Смяна на страничните четки

① Винтове
2. Свалете страничната метла.
3. Поставете новата странична метла.
4. Завийте и затегнете 3-та винта

Смяна на метящия валяк

Фигура X

① Метален капак

②ВИНТ

③ Резервоар за отпадъци

1. Изтеглете резервоара за отпадъци.
2. Развийте винта.
3. Завъртете металния капак нагоре и го свалете. Фигура Y

① Бронирано жило

② Винт на лагера на люлеещото се рамо
③ Капак
④ Люлещо се рамо
⑤ Винтове на капака

1. Откачете бронираното жило.
2. Отвийте винта на лагера на люлеещото се рамо.
3. Свалете люлеещото се рамо.
4. Отвийте двата винта на покритието и свалете покритието.
5. Извадете метящия валяк.
6. Поставете новия метящ валяк.
7. Сглобете приспособлението за метене в обратна последователност.
8. Регулирайте бронираното жило.

Защита от замръзване

При опасност от замръзване:

1. Изпразнете резервоарите за чиста и мръсна вода.
2. Поставете уреда в защитено от замръзване помещение.

Помощ при повреди

△ОПАСНОСТ

Опасност от нараняване поради

непреднамерено стартиране на уреда!

Непреднамереното стартиране на уреда може да доведе до нараняване на лицата, работещи с уреда.

Преди всякакви работи по уреда изваждайте Intelligent Key.

Преди всякакви работи изключвайте мрежовия

щекер на зарядното устройство от контакта.

Преди всякакви работи изключвайте щепсела на акумулатора.

△ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване от движещи се елементи!

Засмукващата турбина, страничните метли и почистването на филтъра продължават да работят и след изключване.

Извършвайте работи по уреда след спирането на компонентите.

1. Изпуснете мръсната вода.

2. Изпуснете останалата чиста вода.

Указание

Ако повредата не може да бъде отстранена с помощта на дадените по-долу указания, информирайте сервиса.

Смяна на предпазителите

Операторът може да сменя само автомобилни плоски щекерни предпазители със следните стойности:

• 5А- управляващо и аварийно захранване
  • 20A - на ход/захранване модул принадлежности
• 50A - ходов/почистващ модул 3 (вариант Combo)

ВНИМАНИЕ

Повреда на управлението!

Неправилната смяна на предпазителите може да доведе до повреда на управлението.

Дефектните полюсни предпазители се сменят само от сервиса. Ако полюсните предпазители са дефектни, условията на работа и цялата система за управление трябва да бъдат проверени от сервиса.

Управлението се намира под контролния панел. За да получите достъп до предпазителите, свалете капака от лявата страна на пространството за краката.

Указание

Схемата на предпазителите се намира от вътрешната страна на капака.

Фигура AD

1. Развийте винта (3x).

2. Свалете капака.

3. Сменете предпазителя.

4. Поставете капака.

При повреди, които се показват на дисплея, процедирайте, както следва:

- Индикация за повреда под формата на цифров код При индикация за повреда с цифров код първо нулирайте грешката (ureda):

а Поставете превключвателя за избор на програма на "0".

b Изчакайте, докато дисплеят се изключи.

с Поставете превключвателя за избор на програма на предходната програма. Само ако грешката настъпи отново, изпълнете съответните мерки за

отстраняване в посочената последователност. Превключвателят за избор на програма трябва да се постави в положение "0" и Intelligent Key трябва да се извади.

d Ако грешката не може да бъде отстранена, свържете се със сервиса, като посочите съобщението за грешка.

- Индикация за повреда под формата на текст a Изпълнете инструкциите, дадени на дисплея. b Зачистете повредата, като натиснете бутона Информация.

Указание

Съобщенията за грешки, които не са посочени в таблицата по-долу, сигнализират за грешки, които не могат да бъдат отстранени от обслужащото лице. В такъв случай, моля, свържете се със сериза.

O

Прекъсвачът на седалката е отворен!	1. Освободете педала на газта.2. Настройте седалката на водача според телесното си тегло.3. Станете за малко от седалката на водача, за да може управлението да провери функцията на прекъсвача на седалката.4. Натоварете максимально седалката на водача.
Отпуснете педала на газта!	1. Отпуснете педала на газта.
Няма посока на движение!	1. Информирайте сервиса.
Акумулаторът е разреден!	1. Заредете акумулатора.
Недопустимо напрежение на акумулатора!	1. Информирайте сервиса
Резервоарът за чиста вода е празен!	1. Долейте вода в резервоара за чиста вода.
Налягането на четките не е достигнато!	1. Проверете четките за износване, при необходимост ги сменете.2. Проверете функционирането на почестващата глава: вдигане, спускане.
Пълен резервоар за отпадъчни води!	1. Изпразнете резервоара за мръсна вода.
Дефектна спирачка!	1. Не карайте уреда повече.2. Информирайте сервиса
Тяговият двигател е прегрял! Фаза на охлаждане	1. Поставете предпазния прекъсвач на положение “0”.2. Оставете уреда да се охлади в продължение на най-малко 15 минути.3. При повторение се свържете със сервиса
Клаксонът е дефектен!	1. Информирайте сервиса.
CPU на глава е прегрял! Фаза на охлаждане	1. Поставете предпазния прекъсвач на положение “0”.2. Оставете управлението да се охлади в продължение на най-малко 5 минути.3. При грапави подове намалете значително налягането на четките.4. При повторение се свържете със сервиса.
Задвижването на четката е претоварено!	1. Намалете налягането на притискане на четките.2. Проверете дали четките не са блокирани от чуждо тяло (напр. опаковъчна лента, парчета дърво).
Няма посока на движение!	1. Изключете уреда.2. Натиснете превключвателя за посоката на движение няколко пъти напред и назад.3. Включете уреда.4. Свържете се обслужване на клиенти, ако грешката продължава дасе проявява.

Уредът не може да стартира	1. Включете щепсела на акумулатора.2. Поставете предпазния прекъсвач на “1”.3. Поставете Intelligent Key.4. Проверете предпазителя F1 и при необходимост го сменете (вж. глава Смяна на предпазителите).5. Проверете, евент. заредете акумулаторите.
Количеството на водата не е достатъчно	1. Проверете нивото на пълнене на чистата вода, при необходимост напълнете резервоара докрай, за да бъде изтласкан въздухът.2. Проверете маркучите за запушване, при необходимост ги почистете.3. Извадете и почистете филтъра за чиста вода.4. Отворете сферичния кран за чиста вода.
Смукателната мощност е твърде слаба	1. Затворете капака на изпускателния маркуч за мръсна вода.2. Почистете уплътненията между резервоара за мръсна вода и капака иги проверете за херметичност, при необходимост ги сменете.3. Почистете филтъра на турбината.4. Почистете смукателните накрайници на лентата засмукване, при необходимост ги сменете.5. Проверете смукателния маркуч за запушване, при необходимост го почистете.6. Проверете смукателния маркуч за херметичност, при необходимост го сменете.7. Проверете настройката на лентата засмукване.
Резултатът от почистването е незадоволителен	1. Настройте подходяща за задачата за почистване програма за почистване.2. Използвайте подходящи за задачата за почистване четки.3. Използвайте подходящ за задачата за почистване почистващ препарат.4. Намалете скоростта.5. Настройте налягането на притискане.6. Настройте свалящите се езичета.7. Проверете четките за износване, при необходимост ги сменете.8. Проверете преминаването на водата.
Четките не се въртят	1. Намалете налягането на притискане.2. Проверете дали четките не са блокирани от чуждо тяло, при необходимост отстранете чуждото тяло.
Опционалното общо осветление и/или работните светлини не светят	1. Проверете предпазителя F3 и при необходимост го сменете (вж. глава Смяна на предпазителите).
Грешка K1/109	1. Изключете уреда.2. Изчакайте една минута.3. Включете уреда отново.

Допълнителни неизправности при варианта Combo

Устройството не мете правилно	1. Проверете метящите валяци и страничните четки за износване, ако е необходимо, ги сменете.2. Ако метящият валяк не се върти, проверете задвижващия ремък и ако е необходимо, го почистете.3. Проверете функцията на клапана за груби отпадъци.4. Проверете дали уплътнителните лайстни са износени, регулирайте ги или ги сменете, ако е необходимо.
Приспособлението за метене образува облак от прах	1. Изпразнете резервоара за отпадъци.2. Проверете задвижващите ремъци на смукателната турбина на приспособлението за метене.3. Проверете уплътнителния маншет на смукателния вентилатор.4. Проверете филтъра за прах, почистете го или го сменете, ако е необходимо.5. Проверете уплътнението на кутията на филтъра.6. Проверете уплътнителната лайстна за износване, регулирайте я или я сменете, ако е необходимо.
Резултатьт от почистването при метене в периферната зона е недостатъчен	1. Проверете настройката на височината на страничните метли и я регулирайте, ако е необходимо.2. Сменете страничните метли.

Технически данни

Запазваме си правото на технически промени.

		B 260 RI (R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
Общи положения
Скорост на движение (макс.)	km/h	10	10	10	10	10	10
Транспортна скорост	km/h	10	10	10	10	10	10
Скорост назад к m /		h	6	6	6	6	6
Допустим спирачен път на равен терен при максимальна скорост на движение 10 km/h	m 1,9 1,9 1,9 1,9 1,9 1,9
Продължителност на работа в зависимост от главата на четката, налягането на притискане на четката и грапавостта на повърхността	h	5	4,5	5	4,5	5	4,5
Теоретична мощност на единица площ	m^2/h	10000	10000	12000	12000	10000	10000
Теоретична мощност на единица площ със страничен търкащ панел	m^2/h	11200	---	---	---	11200	---
Теоретична мощност на единица площ с 2 странични метли	m^2/h	11500	11500	13400	13400	11500	11500
Практическа мощност на единица площ с глава на четка	m^2/h	7000 7000 8400 8400		7000 7000
Обем на резервоара за чиста/мръсна вода	l	260	260	260	260	260	260
Обем на резервоара за груби отпадъци	l	26	26	32	32	---	---
Резервоар за почистващ препарат (Option Dose)	l	10	10	10	10	10	10
Диапазон на дозиране на почистващия препарат (от - до)	%	0-3	0-3	0-3	0-3	0-3	0-3
Минимално дозирано количество вода	l/min	0,9	0,9	0,9	0,9	0,9	0,9
Максимално дозирано количество вода	l/min	9	9	9	9	9	9
Максимална мощност на единица площ (включително водач, вода)	N/mm^2	1,33 1,33	1,33 1,33		1,33 1,33
Данни за мощността на уреда
Номинално напрежение	V	36	36	36	36	36	36
Капацитет на акумулатора	Ah	630	630	630	630	630	630
Средна консумирана мощност	W	7500	8900	7500	8900	7500	8900
Мощност на тяговия двигател	W	2200	2200	2200	2200	2200	2200
Мощност на смукателния мотор	W	2x840	2x840	2x840	2x840	2x840	2x840
Мощност на мотора на четките	W	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100
Време за зареждане при празен акумулатор	h	10	10	10	10	10	10
Мощност на задвижването на метящия валяк	W	---	600	---	600	---	600
Мощност на страничната четка (опция)	W	110	110	110	110	110	110
Мощност на всмукателната турбина на приспособлението за метене	W	---	600	---	600	---	600
Изсмукване
Смукателна мощност, количество на въздуха	l/s	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2
Смукателна мощност, вакуум	kPa (mbar)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)
Филтрираща повърхност на филтъра за прах	m^2	---	4	---	4	---	4
Вакуумна турбина/лента засмукване	kPa (mbar)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)
Почистващи четки
Диаметър на четките	mm	160	160	160	160	510	510
Дължина на четките	mm	914	914	1118	1118	---	---
Обороти на четките	l/min	1250	1250	1250	1250	140	140
Обороти на четките, страничен търкащ панел	l/min	140	---	---	---	140	---
Диаметър на четките, страничен търкащ панел	mm	300	---	---	---	300	---
Диаметър на метящия валяк	mm	---	285	---	285	---	285
Ширина на метящия валяк	mm	---	710	---	710	---	710
Обороти на метящите валяци	l/min	---	610	---	610	---	610
Диаметър на страничната метла	mm	450	450	450	450	450	450
Размери
Дължина	mm	1925	2560	1925	2560	1925	2560
Ширина (без лента засмукване)	mm	1040	1040	1040	1040	1040	1040
Ширина (с лента засмукване)	mm	1140B 260 RI (R100)	1140B 260 RICombo (R100)	1340B 260 RI(R 120)	1340B 260 RICombo (R 120)	1140B 260 RI(D100)	1140B 260 RICombo (D100)
Височина mm 1565 1565 1565 1565 1565
Височина (със защитен покрив, лампа за кръгово осветяване)	mm 2200 2200 2200 2200 2200
Работна ширина със страничен търкащ панел	mm	1120	1120	1120	1120	1120	1120
Работна ширина със странични метли	mm	1150	1180	1340	1340	1150	1180
Радиус на обръщане при най-малко оборудване (180°)	mm 2120 2950 2120 2950 2120 2950
Размери на отделението за акумулатори (ДхШхВ)	mm	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520
Предно колело, ширина	mm	132	132	132	132	132	132
Предно колело, диаметър (външен)	mm	300	300	300	300	300	300
Задно колело, ширина	mm	108	108	108	108	108	108
Задно колело, диаметър (външен)	mm	375	375	375	375	375	375
Тегло
Допустимо общо тегло	kg	1840	2020	1840	2020	1840	2020
Транспортно тегло (с батерия 630 Ah, 75 kg водач, средна глава на четката)	kg 1460 1944	1460 1944	1460 1944
Тегло при готовност за работа (с акумулатори и пълен резервоар)	kg 1641	1845	1641 1845	1845
Налягане на притискане на четките	kg	150	150	150	150	130	130
Налягане на притискане на четките	g/cm2	210 210 168	168 42	42
Натоварване на единица площ (с водач и пълен резервоар за чиста вода)
Натоварване на единица площ на колелото на приспособлението за метене	N/cm2	---	---	---	---	---	---
Натоварване на единица площ, предно колело	N/cm2	207 207	207 207	207
Натоварване на единица площ, задно колело	N/cm2	60	60	60	60	60	60
Зарядно устройство офборд франко завод
Дължина на кабел	mm	3000	3000	3000	3000	3000	3000
Напрежение	V	230			230		230
Честотен диапазон	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Размери	mm	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115
Тегло	kg	10	10	10	10	10	10
Клас защита		IP 21	IP 21	IP 21	IP 21	IP 21	IP 21
Тип щекер		Schuko	Schuko	Schuko	Schuko	Schuko	Schuko
Ток на зареждане	A	65	65	65	65	65	65
Условия на заобикалящата среда
Максимална температура на околната среда	°C	40	40	40	40	40	40
Минимална температура на околната среда	°C	5	5	5	5	5	5
Максимална температура на водата	°C	60	60	60	60	60	60
Наклон
Максимален наклон (при движение за транспортиране)	%	15	10	15	10	15	10
Максимален наклон (в режим на търкане)	%	15	10	15	10	15	10
Максимален краткосрочен наклон (макс. 10 m)	%	25	25	25	25	25	25
Установени стойности съгласно EN 60335-2-72
Обща стойност на вибрациите	m/s2	0,41	0,41	0,41	0,41	0,41	0,41
Обща стойност на вибрациите ръце	m/s2	0,4	0,4	0,4	0,4	0,4	0,4
Обща стойност на вибрациите повърхност на седалката	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Стойност на вибрацията ръка-рамо, несигурност К	m/s2	0,2	0,2	0,2	0,2	0,2	0,2
Стойност на вибрацията на седалката, несигурност К	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Ниво на звуково налягане	dB(A)	73	73	73	73	73	73
Неустойчивост KpA	dB(A)	3	3	3	3	3	3
Ниво на звукова мощност LWA + Неустойчивост KWA	dB(A)	94	94	94	94	94	94
Клас защита		IPX3	IPX3	IPX3	IPX3	IPX3	IPX3
Страницен търкащ панел
Мощност	W	260 260 260 260 260 260
Налягане на притискане	kg	9,7	9,7	9,7	9,7	9,7	9,7
Налягане на притискане	N/mm2	0,00239	0,00239	0,00239	0,00239	0,00239	0,00239

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване на подове, машина за седящ водач

Приложими директиви на ЕС

2006/42/EO (+2009/127/EO)

2014/30/EC

2014/53/EC (TCU)

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.2.2

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
