РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DS 3 Kärcher

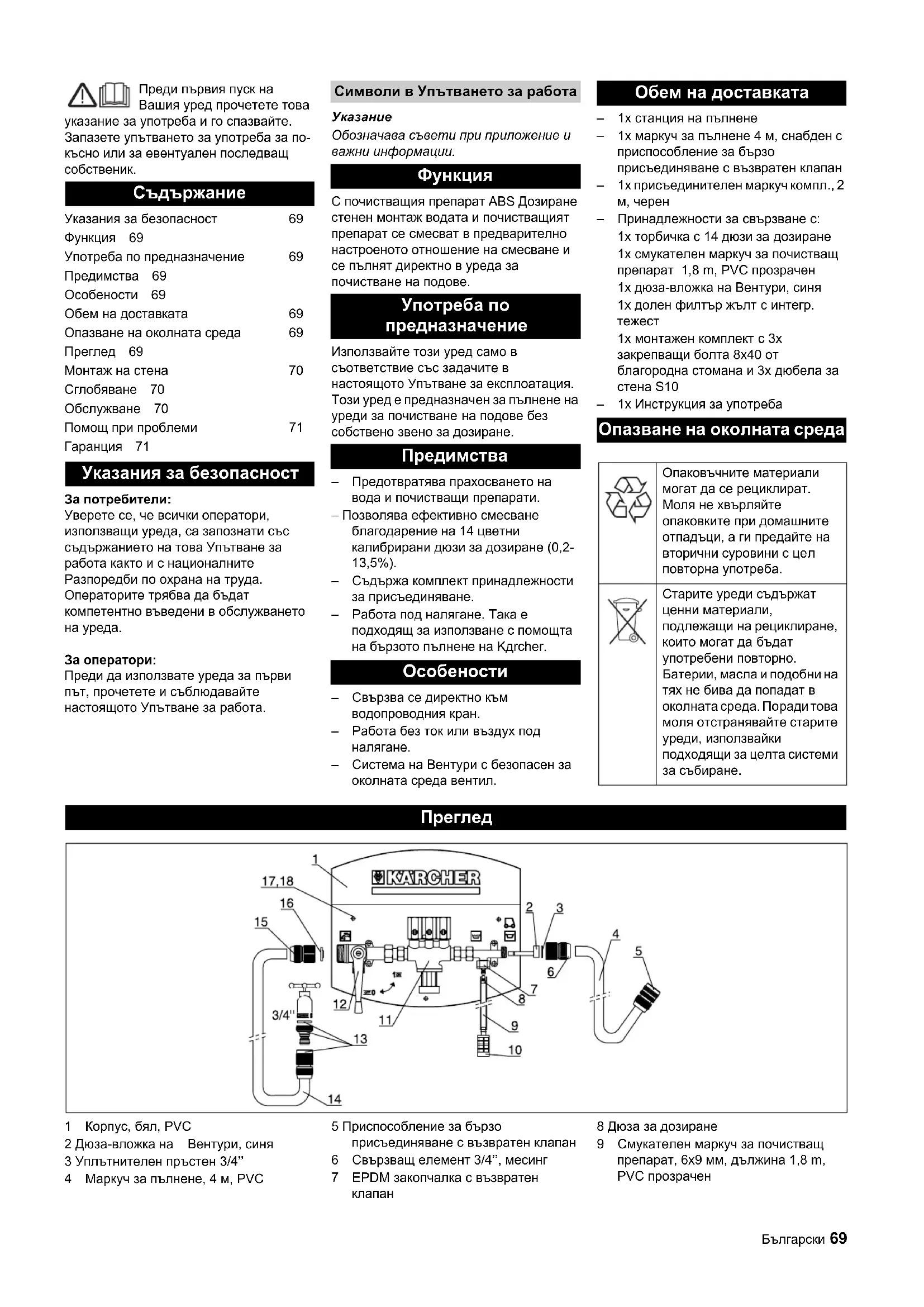

Гаранция 71 За потребители: Уверете се, че всички оператори, използващи уреда, са запознати със съдържанието на това Упътване за работа както и с националните Разпоредби по охрана на труда. Операторите трябва да бъдат компетентно въведени в обслужването

За оператори: Преди да използвате уреда за първи път, прочетете и съблюдавайте настоящото Упътване за работа.

Обозначава съвети при приложение и важни информации. С почистващия препарат ABS Дозиране стенен монтаж водата и почистващият препарат се смесват в предварително настроеното отношение на смесване и се пълнят директно в уреда за почистване на подове. Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация. Този уред е предназначен за пълнене на уреди за почистване на подове без собствено звено за дозиране. – Предотвратява прахосването на вода и почистващи препарати. – Позволява ефективно смесване благодарение на 14 цветни калибрирани дюзи за дозиране (0,2- 13,5%). – Съдържа комплект принадлежности за присъединяване. – Работа под налягане. Така е подходящ за използване с помощта на бързото пълнене на Kдrcher. – Свързва се директно към водопроводния кран. – Работа без ток или въздух под

– Система на Вентури с безопасен за околната среда вентил. –1x станция на пълнене –1x маркуч за пълнене 4 м, снабден с приспособление за бързо присъединяване с възвратен клапан –1x присъединителен маркуч компл ., 2

– Принадлежности за свързване с: 1x торбичка с 14 дюзи за дозиране 1x смукателен маркуч за почистващ препарат 1,8 m, PVC прозрачен 1x дюза-вложка на Вентури, синя 1x долен филтър жълт с интегр.

1x монтажен комплект с 3х закрепващи болта 8x40 от благородна стомана и 3x дюбела за стена S10 –1x Инструкция за употреба 1 Корпус, бял, PVC 2 Дюза-вложка на Вентури, синя 3 Уплътнителен пръстен 3/4’’ 4 Маркуч за пълнене, 4 м, PVC 5 Приспособление за бързо присъединяване с възвратен клапан 6 Свързващ елемент 3/4’’, месинг 7 EPDM закопчалка с възвратен

8 Дюза за дозиране 9 Смукателен маркуч за почистващ препарат, 6x9 мм, дължина 1,8 m, PVC прозрачен

Указания за безопасност Символи в Упътването за работа

Обем на доставката Опазване на околната среда Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба. Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради

моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Преглед70 Български 10 Долен филтър жълт с интегрирана

11 Разделител на системата 12 Сферичен кран 13 Приспособление за бързо присъединяване и противоположен детайл с уплътнителен пръстен 3/4’’ 14 Присъединителен маркуч компл., 2 м,

15 Свързващ елемент 3/4’’, месинг 16 Уплътнителен пръстен 3/4’’, с цедка 17 Болт за закрепване (3x) 8x40, благородна стомана 18 Дюбели за стена (3x), S10 1 Корпус, бял, PVC 2 Водопроводен кран, 3/4’’, с налягане

водата между 2 и 6 bar Î Потърсете място на монтаж в близост до водопроводен кран (вижте графиката). Водопроводният кран трябва да притежава налягане на водата между 2 и 6 bar. Î Дръжте корпуса на стената, така че горният ръб на корпуса да застане на 1500 мм. Î Отбележете всичките три отвора с резба на стената и ги

каменарски свредел Ш10 мм в съответствие с дюбелите за стена. Î Поставете дюбелите за стена в стената и закрепете корпуса на стената с трите закрепващи болта от благородна стомана Ш8x40. Î Развийте приспособлението за бързо присъединяване на сферичния кран и го свържете на отворения край на черния присъединителен маркуч. Î Поставете уплътнителен пръстен 3/ 4’’ с цедка в приспособлението за бързо присъединяване и завинтете здраво приспособлението за бързо присъединяване на сферичния кран.

Преди завинтването на приспособлението за бързо присъединяване на сферичния кран проверете, дали е поставен уплътнителният пръстен с цедка. Î Завинтете противоположния детайл на водопроводния кран на приспособлението за бързо съединяване с уплътнение 3/4’’. Î Поставете присъединителния маркуч с приспособлението за бързо съединяване на противоположния детайл на водопроводния кран.

Още не отваряйте водопроводния

Î Развинтете приспособлението за бързо присъединяване на изхода на Вентури и го свържете към отворения край на маркуча за пълнене. Î Поставете синята дюза на Вентури в поемането на

Î Поставете уплътнителен пръстен 3/ 4’’ в приспособлението за бързо присъединяване и завинтете здраво приспособлението за бързо присъединяване на извода на

1 EPDM закопчалка с възвратен

2 Дюза за дозиране Î В капака на бутилката за почистващ препарат пробийте отвор Ш10 мм. Î Пъхнете смукателния маркуч за почистващ препарат през отвора на капака, а на края на маркуча на вътрешната страна на капака поставете долния филтър. Î Завийте капака на бутилката за почистващия препарат и спуснете долния филтър на дъното на

Долният филтър трябва да застане отвесно към дъното на бутилката за почистващ препарат. Î Поставете съответната дюза за дозиране в EPDM закопчалката.

Съответните количества на дозиране на отделните дюзи за дозиране могат да се видят от "Таблицата за

Î Поставете смукателния маркуч за почистващ препарат на извод EPDM. Ако смукателният маркуч за почистващ препарат е твърде дълъг, при нужда той може да бъде скъсен.

При скъсяване на смукателния маркуч за почистващ препарат внимавайте за това, при скъсяването долният филтър все още да стои отвесно към пода на бутилката за почистващ

Î Проверете, дали всички маркучопроводи са свързани. Î Проверете, дали има свързана бутилка за почистващ препарат и дали в бутилката още има достатъчно количество почистващ

Î Сферичният кран трябва да бъде на „OFF“. Î Проверете , дали е поставена необходимата дюза за дозирана на желаното отношение на смесване.

Съответните количества на дозиране на отделните дюзи за дозиране могат да се видят от "Таблицата за

Î Поставете маркуча за пълнене в отвора за пълнене на резервоара за препарат за почистване на пода, който пълните.

за почистване на пода със система за пълнене бързото заключване на маркуча за пълнене може да се свърже към системата за

Î Отворете крана за водата. Î Завъртете сферичния кран на „ON“.

При първото пускане в експлоатация или при смяна на дюзата за дозиране маркучът за почистващия препарат е

Оптималното отношение на смесване се постига, когато резервоарът на препарата за почистване на пода се напълни едва тогава, когато маркучът Монтаж на стена

Присъединяване на входа за

Присъединяване на изхода за

Свържете маркуча за всмукване на почистващия препарат ОбслужванеБългарски 71 за почистващия препарат е изцяло напълнен с почистващ препарат. Î Резервоарът за препарат за почистване на пода се пълни с вода и с желаното добавяне на почистващ

Î След напълване затворете водопроводния кран. Î Поставете сферичния кран на „OFF“ и изчакайте малко, докато се изпразни маркучът за пълнене. Î Извадете маркуча за пълнене от резервоара или отделете системата за пълнене и я завийте на мястото за съхранение на маркучи на горната страна на корпуса. Поради използването на различни почистващи препарати или по причина почистване на различни повърхности са необходими различни отношения на смесване на вода и почистващ препарат. За да се постигнат различни

на смесване, дюзите за дозиране могат да се разменят както следва. Î Поставете сферичния кран на „OFF“. Î Извадете маркуча на почистващия препарат от EPDM закопчалката. Î Извадете дюзата за дозиране от EPDM закопчалката. Î Поставете съответната дюза за дозиране с желаното отношение на смесване в EPDM закопчалката. Î Отново поставете маркуча за почистващия препарат на EPDM закопчалката. Следващата таблица Ви показва цветовото кодиране на отделните дюзи за дозиране и тяхното отношение на смесване в %. Таблица за дозиране *Посочените в таблицата стойности са средни стойности, които са изпълнени при следните предпоставки. – Налягане на водата 3 bar. – Маркуч за пълнене 4 м. Î Проверете налягането на водата. Налягането на водата трябва

бъде минимум 2 bar и не повече максимум 6 bar. Î Проверете смукателния маркуч за почистващ препарат за задръстване, прегъвани и залепване, при необходимост го почистете или

Î Проверете дюзата за дозиране за запушване, при необходимост я почистете или сменете. Î Проверете долния филтър за запушване, при необходимост го почистете или сменете. Î Проверете цедката в уплътнителния пръстен на сферичния кран за замърсяване, при необходимост гоя почистете или сменете. Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство

гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка. Смяна на дюзите за дозиране Обзор на дюзите за дозиране
