РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BP 6.000 Garden Kärcher

• Общи указания Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и Общи указания p. 94
• Употреба по предназначение p. 95
• Степени на опасност p. 95
• Защита на околната среда p. 95
• Аксесоари и резервни части p. 95
• Обхват на доставка p. 95
• Гаранция p. 95
• Описание на уреда p. 95
• Пускане в експлоатация p. 96
• Експлоатация p. 96
• Грижа и поддръжка p. 96
• Транспортиране p. 96
• Съхранение p. 96
• Специални принадлежности p. 97
• Помощ при неизправности p. 97
• Технически данни p. 97

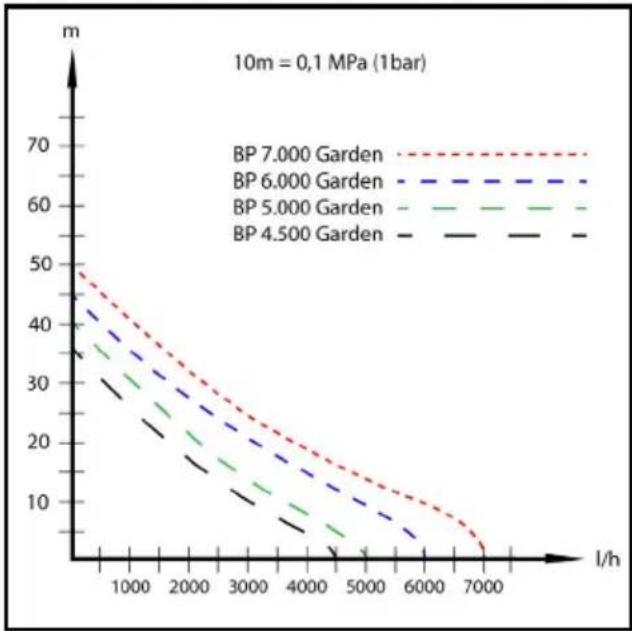

• Характеристики p. 98

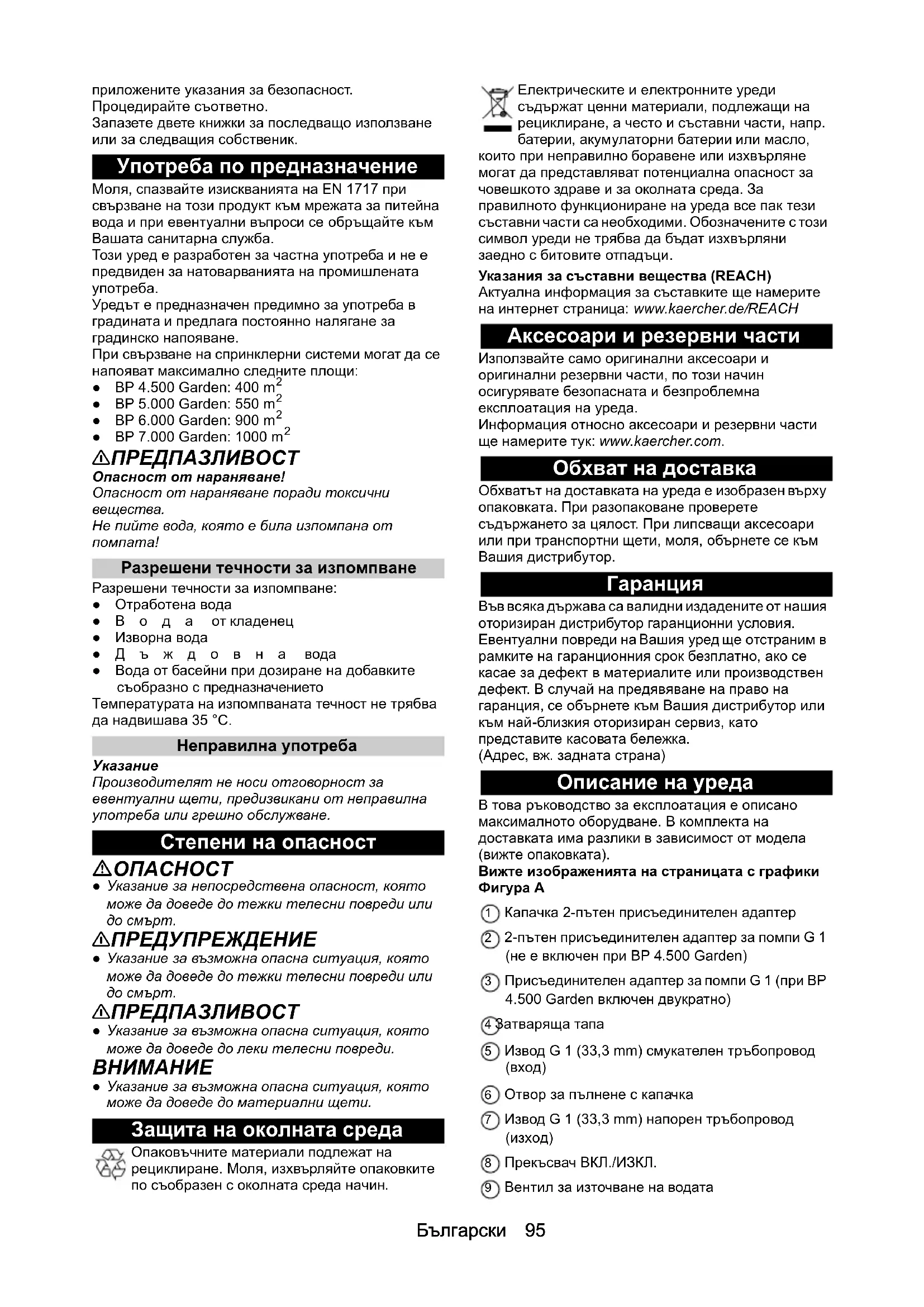

• Декларация за съответствие на ЕС Български 95 приложените указания за безопасност. Процедирайте съответно. Запазете двете книжки за последващо използване или за следващия собственик. Употреба по предназначение Моля, спазвайте изискванията на EN 1717 при свързване на този продукт към мрежата за питейна вода и при евентуални въпроси се обръщайте към Вашата санитарна служба. Този уред е разработен за частна употреба и не е предвиден за натоварванията на промишлената p. 98

Уредът е предназначен предимно за употреба в градината и предлага постоянно налягане за градинско напояване. При свързване на спринклерни системи могат да се напояват максимално следните площи: ● BP 4.500 Garden: 400 m

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване! Опасност от нараняване поради токсични

Не пийте вода, която е била изпомпана от

Разрешени течности за изпомпване Разрешени течности за изпомпване: ● Отработена вода ●Вода от кладенец ● Изворна вода ●Дъждовна вода ●Вода от басейни при дозиране на добавките съобразно с предназначението Температурата на изпомпваната течност не трябва да надвишава 35 °C. Неправилна употреба

Производителят не носи отговорност за евентуални щети, предизвикани от неправилна употреба или грешно обслужване. Степени на опасност

● Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или

몇 ПРЕДУПРЕЖДЕНИЕ ● Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или

몇 ПРЕДПАЗЛИВОСТ ● Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

● Указание за възможна опасна ситуация, която може да доведе до материални щети. Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими . Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com. Обхват на доставка Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или

-близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Описание на уреда В това ръководство за експлоатация е описано максималното оборудване. В комплекта на доставката има разлики в зависимост от модела (вижте опаковката). Вижте изображенията на страницата с графики Фигура A 1 Капачка 2-пътен присъединителен адаптер 2 2-пътен присъединителен адаптер за помпи G 1 (не е включен при BP 4.500 Garden) 3 Присъединителен адаптер за помпи G 1 (при BP

4.500 Garden включен двукратно)

4 Затваряща тапа 5 Извод G 1 (33,3 mm) смукателен тръбопровод

6 Отвор за пълнене с капачка 7 Извод G 1 (33,3 mm) напорен тръбопровод

8 Прекъсвач ВКЛ./ИЗКЛ. 9 Вентил за източване на водата96 Български 10 **Връзка за кран G 1 11 **Куплунг с Aqua Stop 12 **Куплунг 13 **Пръскащо устройство 14 *Комплект смукателни маркучи, вкл. 3,5 m готов за свързване, устойчив на вакуум спирален маркуч със засмукващ филтър и спирателно устройство за обратен поток 15 **Градински маркуч 1/2″ 20 m 16 Мрежов захранващ кабел с щепсел

• Съдържаща се само в Set и Set Plus принадлежност. ** Съдържаща се само в Set Plus принадлежност. Пускане в експлоатация Препоръчваме да се използват само оригинални всмукателни маркучи, филтърни компоненти и връзки за маркучи на Kärcher. При употреба на компоненти на други производители може да се стигне до неправилни функции при засмукване на течността за изпомпване, особено ако се използват байонетни свързващи системи. Преди пускането в експлоатация

●Свалете тапата. ● Завинтете присъединителния адаптер в смукателния извод на помпата (вход). Затегнете

●Свързване на устойчив на вакуум смукателен

При замърсена вода препоръчваме да се монтира предварителен филтър (вж. Специални принадлежности) между възвратния вентил и смукателния маркуч. Фигура C

За намаляване на времето до повторното засмукване използвайте смукателен маркуч

устройство за спиране на обратния поток. Той предотвратява изпразването на смукателния маркуч след употреба (вж. Специални принадлежности). ● Завинтете присъединителния адаптер в извода за налягане на помпата (изход). Затегнете

Фигура D ●Развийте капака за отвора за пълнене. Фигура E ●Напълнете помпата с вода, докато започне да

2. Включете уреда от прекъсвача ВКЛ./ИЗКЛ.

3. За намаляване на времето на засмукване

повдигнете напорния маркуч с ок. 1 m. Фигура I

4. Изчакайте, докато помпата започне да засмуква

и изпомпва равномерно. 몇 ПРЕДПАЗЛИВОСТ Опасност поради работа на сухо Работата на сухо поврежда помпата. Не оставяйте помпата да работи на сухо!

5. Не оставяйте помпата без надзор по време на

Опасност от нараняване. Системата е под

Опасност от нараняване. (Налягане - вж. глава Технически данни) Приключване на работата

1. Изключете уреда от прекъсвача ВКЛ./ИЗКЛ.

2. Извадете мрежовия щепсел от контакта.

Опасност от токов удар. Преди всякакви работи по уреда го изключвайте и изваждайте щепсела. Уредът не се нуждае от поддръжка.

При изпомпване на вода с добавки изплаквайте помпата с чиста вода след всяка употреба. Транспортиране 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване Опасност от нараняване поради преобръщащ се

При транспортиране съблюдавайте теглото на уреда (вж. глава Технически данни) и го осигурете съответно при транспортиране в превозни

Ръчен транспорт 1 Навийте кабела. 2 Повдигайте и носете уреда за дръжката за

Транспорт в превозни средства 1 Осигурете уреда против изплъзване и преобръщане. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване Опасност от нараняване поради преобръщащ се

При транспортиране съблюдавайте теглото на уреда (вж. Технически данни) и го осигурете съответно при транспортиране в превозни

몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При съхранението вземайте под внимание теглото на уреда.

1. Съхранявайте уреда на място, където липсват

условия за замръзване. Съхранение на уреда

1. Освободете уреда от налягането чрез отваряне

на свързания от страната на налягането отвор заБългарски 97 вземане на вода (напр. отваряне на градинското устройство за пръскане).

2. Изпразнете маркучите.

3. Свалете смукателния и напорния тръбопровод.

4. Изпразнете помпата през вентила за източване

5. Съхранявайте уреда на място, където липсват

условия за замръзване. Специални принадлежности Възможните специални принадлежности ще намерите на последната страница от тази инструкция за експлоатация. Помощ при неизправности Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервиз. Технически данни Грешка Причина Отстраняване Помпата работи, но не

В помпата има въздух.1.Проверете правилното пускане в експлоатация (вж. раздел Подготовка и Експлоатация). Частици мръсотия блокират зоната на засмукване.

1. Извадете мрежовия щепсел от контакта.

2. Почистете зоната на засмукване.

Всмукателният маркуч или присъединителният адаптер не е завинтен правилно.

1. Проверете дали уплътненията са

2. Затегнете всмукателния маркуч и

присъединителния адаптер с ръка. Предварителният филтър е запушен.1.Почистете предварителния филтър. Помпата не сработва или спира внезапно по време на работа Електрозахранването е прекъснато.1.Проверете предпазителите и електрическите връзки. Мощността на изпомпване намалява или е твърде слаба Зоната на засмукване е запушена.1.Извадете мрежовия щепсел от

2. Почистете зоната на засмукване.

Мощността на изпомпване на помпата зависи от височината на изпомпване и свързаните периферни устройства.

1. Спазвайте макс. височина на

изпомпване (вж. глава Технически данни), при необходимост изберете друг диаметър или друга дължина на

Сечението от страната на налягането е стеснено, напр. поради ненапълно

1. Отворете напълно вентила/сферичния

Маркучът е прегънат от страната на налягането.

1. Отстранете прегънатите места на

Предварителният филтър е запушен.1.Почистете предварителния филтър. BP 4.500 Garden

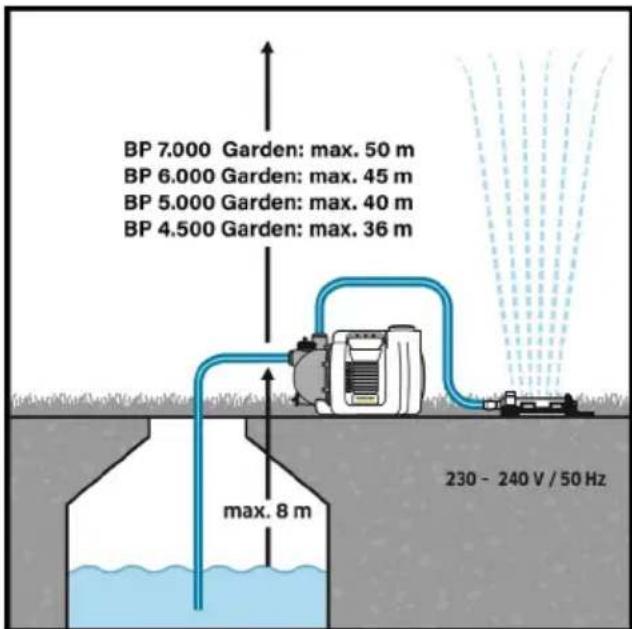

BP 6.000 Garden Set Plus BP 7.000 Garden Мрежово напрежение V 230-240 230-240 230-240 230-240 Мрежова честота Hz 50 50 50 50 Номинална мощност W 550 650 1000 1100 Дебит, максимален l/h 4500 5000 6000 7000 Височина на засмукване (макс.)m8888 Съдържание на твърди вещества във

>2,5 >2,5 >2,5 >2,5 Налягане (макс.) MPa (bar) 0,36 (3,6) 0,40 (4,0) 0,45 (4,5) 0,5 (5,0) Височина на засмукване (макс.)m35404550 Температура на изпомпване (макс.) °C 35,0 35,0 35,0 35,0 Размер на частиците (макс.) на допустимите течности за изпомпване mm111198 Български

Основание за освобождаване съгласно Регламент (ЕС) 2019/1781, приложение I, раздел 2 (12): j) Запазваме си правото на технически изменения! Характеристики Декларация за съответствие на

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята

пълномощници на управителния орган. Тип помпа Jet Jet Jet Jet Ниво на звуково налягане L

dB(A)56586968 Ниво на звукова мощност L
