Тип продукт	3D синхронизиращ предавател
Марка	Sony
Модел	TMRBR100
Размери (ш × в × д)	154 × 26 × 28 мм
Тегло	74 g (с кабела)
Захранване	12 V DC, 30 mA (през жак TV OUT)
Основна функция	Излъчва инфрачервени лъчи за синхронизиране на 3D очилата с телевизора
Ъгъл на излъчване	120° (хоризонтално и вертикално)
Обхват на комуникация	1 м до 6 м
Съвместимост	Телевизори Sony с жак 3D SYNC
Съдържание на опаковката	3D синхронизиращ предавател (1), 3D синхронизиращ кабел (1), двустранна лепяща лента (2)
Инсталиране	Поставете в центъра на телевизора или закрепете на стената с двустранна лепяща лента
Свързване	Свържете кабела към извода 3D SYNC на телевизора
Регулиране на ъгъла	Колело за регулиране насочване на лъча към очилата
Поддръжка	Почиствайте с мека и суха кърпа; не използвайте разтворители
Безопасност	Да не се изпуска или модифицира; не гледайте директно инфрачервения лъч
Предпазни мерки при употреба	Избягвайте препятствия между предавателя и очилата; дръжте далеч от други инфрачервени устройства
Отстраняване на неизправности	Консултирайте се с ръководството за експлоатация на телевизора
Рециклиране	Да не се изхвърля с битови отпадъци; предайте в пункт за събиране на ОЕЕО
Производител	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Япония
Представител за ЕС	Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Щутгарт, Германия

Често задавани въпроси - TMRBR100 SONY

Как да инсталирам 3D синхронизиращия предавател TMRBR100?

Поставете предавателя в центъра на телевизора, на предния ръб на стойката, или го закрепете на стената с помощта на предоставените двустранни лепящи ленти. Свържете синхронизиращия кабел към извода 3D SYNC на телевизора.

Какъв е обхватът на предавателя?

Ефективният обхват е между 1 метър и 6 метра, с ъгъл на излъчване 120° хоризонтално и вертикално.

Съвместим ли е предавателят с всички телевизори?

Не, той е предназначен за телевизори Sony с жак 3D SYNC. Проверете дали има такъв жак на гърба на телевизора.

Мога ли да използвам предавателя с 3D очила от други марки?

Предавателят е оптимизиран за 3D очила Sony от сериите TDG-BR100/BR50. Други инфрачервени очила може да работят, но без гаранция за перфектна синхронизация.

Какво да направя, ако 3D очилата не се синхронизират?

Уверете се, че няма препятствия между предавателя и очилата, че ъгълът е правилно настроен чрез колелото и че телевизорът е включен с активно 3D меню. Консултирайте се с ръководството за експлоатация на телевизора.

Как да почистя предавателя?

Използвайте мека и суха кърпа. Никога не използвайте разтворители, абразивни продукти или течни почистващи препарати.

Опасен ли е за очите?

Предавателят използва инфрачервени лъчи, които не са опасни за зрението, но не гледайте директно източника на светлина. За безопасността на децата, консултирайте се с лекар преди продължителна употреба.

Мога ли да закрепя предавателя на стена?

Да, използвайте предоставените двустранни лепящи ленти, за да го закрепите горе в центъра или долу вдясно на телевизора.

Какво да направя, ако предавателят не работи?

Уверете се, че телевизорът е изключен при свързването, след което го включете отново. 3D менюто трябва да се появи. Ако проблемът продължава, консултирайте се с ръководството за експлоатация на телевизора или се свържете с обслужването на клиенти на Sony.

Как да изхвърля предавателя в края на живота му?

Не го изхвърляйте с битовите отпадъци. Предайте го в пункт за събиране на ОЕЕО (отпадъци от електрическо и електронно оборудване) за рециклиране.

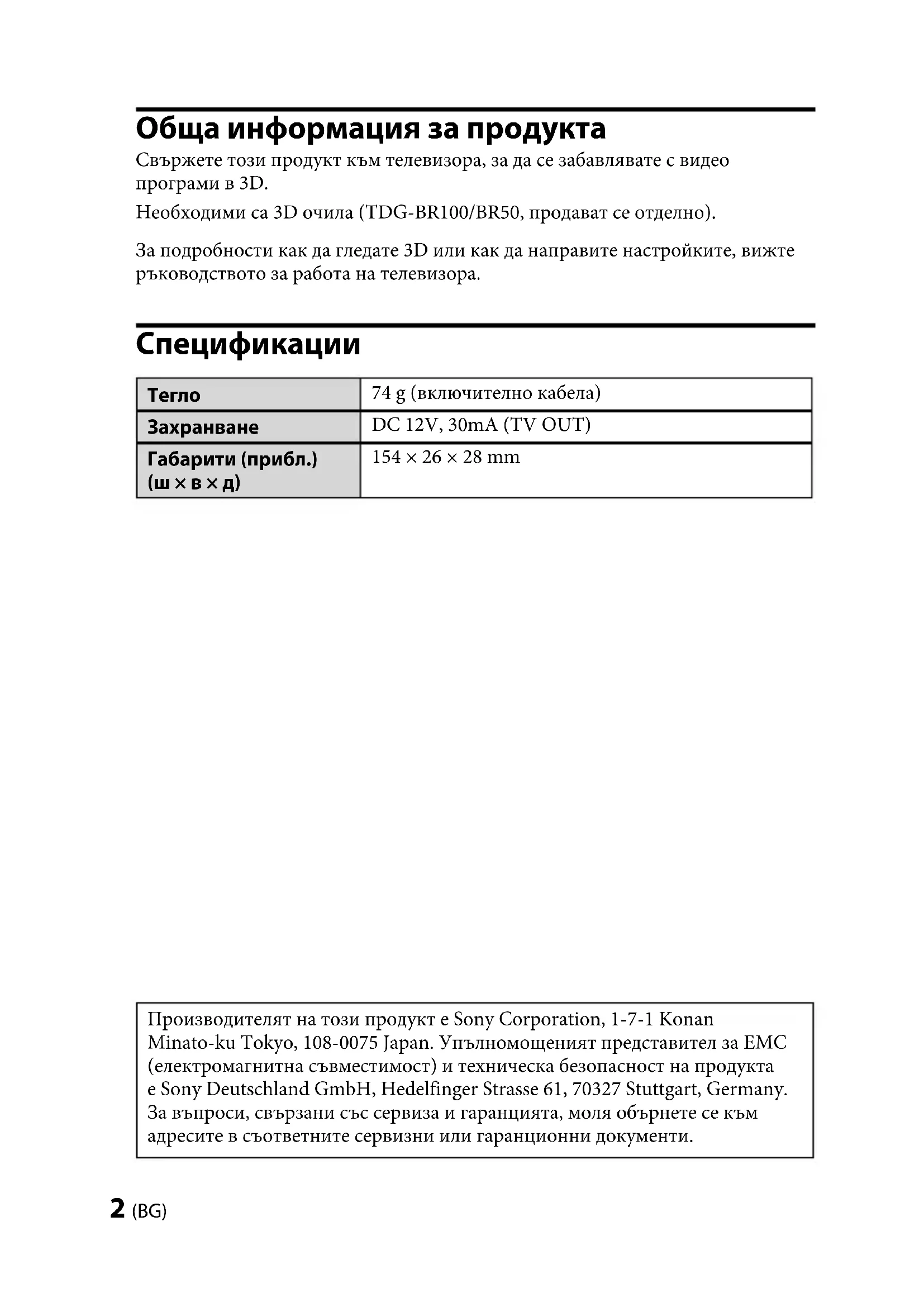

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TMRBR100 SONY

Обща информация за продукта

Свържете този продукт към телевизора, за да се забавлявате с видео програми в 3D.

Необходими са 3D очила (TDG-BR100/BR50, продават се отделно).

За подробности как да гледате 3D или как да направите настройките, вижте ръководството за работа на телевизора.

Спецификации

Тегло	74 g (включително кабела)
Захранване	DC 12V, 30mA (TV OUT)
Габарити (прибл.) (ш × в × д)	154 × 26 × 28 mm

Производителят на този продукт е Sony Corporation, 1-7-1 Konan Minato-ku Tokyu, 108-0075 Japan. Упълномощеният представител за EMC (електромагнитна съвместимост) и техническа безопасност на продукта е Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. За въпроси, свързани със сервиса и гаранцията, моля обърнете се към адресите в съответните сервисни или гаранционни документи.

Изхвърляне на 3D синхронен предавател

Третиране на стари електрически и електронни уреди (приложимо в Европейския съюз и други Европейски страни със системи за разделно събiranе на отпадъци)

Този символ върху устройството или върху неговата опаковка показва, че този продукт не трябва да се третира като домакински отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето му на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

Предупреждение

Прочетете внимателно тези инструкции за безопасност, за да осигурите личната си безопасност и да предотвратите повреда на имущество.

Предпазни мерки при употреба

• 3D очилата получават инфрачервени лъчи от 3D синхронен предавател. Ако наблизо има други източници на инфрачервена комуникация, осветление, парно отопление и др., това може да повлияе на работата им.
• Когато гледате 3D видео изображения, уверете се, че гледате видео в указания обхват на приемане. (вижте илюстрацията “Обхват на комуникация на 3D синхронен предавател и 3D очила”.) – Ако използвате 3D очилата извън указания обхват, може да не виждате 3D видео изображения.
• Сигналът от 3D синхронния предавател може да взаимодейства с инфрачервения сигнал на дистанционно управление. В такъв случай преориентирайте 3D синхронния предавател.

Мерки за безопасност

- Трябва да използвате този продукт само за гледане на 3D видео изображения на съвместими Sony телевизори.

- Някои хора могат да усетят неудобство (като напрягане на очите, умора или гадене) при използването на този продукт. Sony препоръчва на всички зрители да правят редовни почивки когато гледат 3D видео изображения или играят на стереоскопични 3D игри. Продължителността и честотата на необходимите почивки е различна за всеки човек. Вие трябва да решите кое е най-добро за вас. Ако изпитате някакво неудобство, трябва да спрете да използвате този продукт и да гледате 3D видео изображения, докато неудобството отмине; консултирайте се с лекар, ако сметнете за необходимо. Също така трябва да прегледате (i) ръководството за употреба на вашия телевизор, както и всяко друго устройство или медия, използвани с този телевизор и (ii) нашия уебсайт (http://www.sony-europe.com/myproduct) за най-новата информация. Зрението на малките деца (особено на тези под шестгодишна възраст) все още се развива. Обърнете се към лекар (педиатър или очен лекар), преди да позволите на малки деца да гледат 3D видео изображения или да играят на стереоскопични 3D игри. Възрастните трябва да наблюдават малките деца, за да гарантират, че те спазват описаните по-горе препоръки.

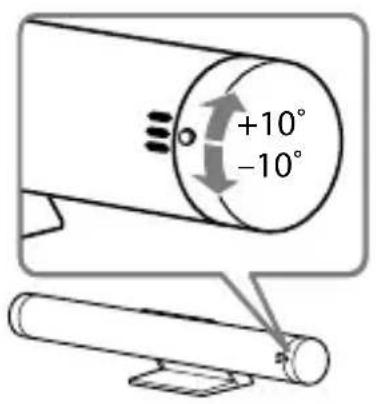

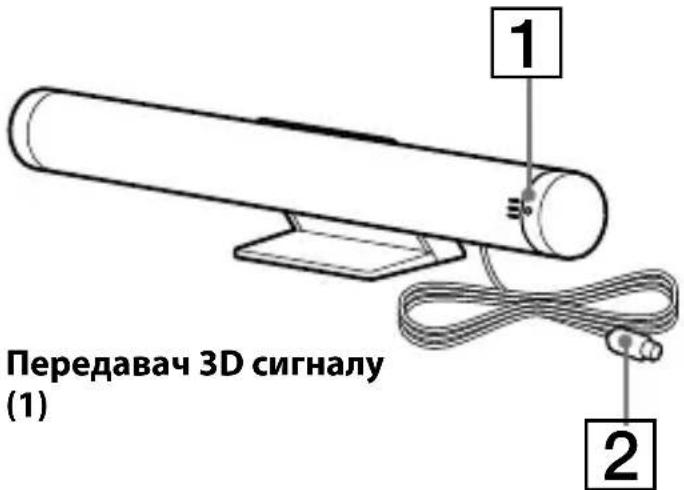

1 Диск за регулиране на ъгъла

Регулирайте ъгъла, за да изпраща инфрачервени лъчи към 3D очилата.

2 3D синхронен кабел

Свържете към 3D SYNC клемата на телевизора.

Настройка на 3D синхронен предавател

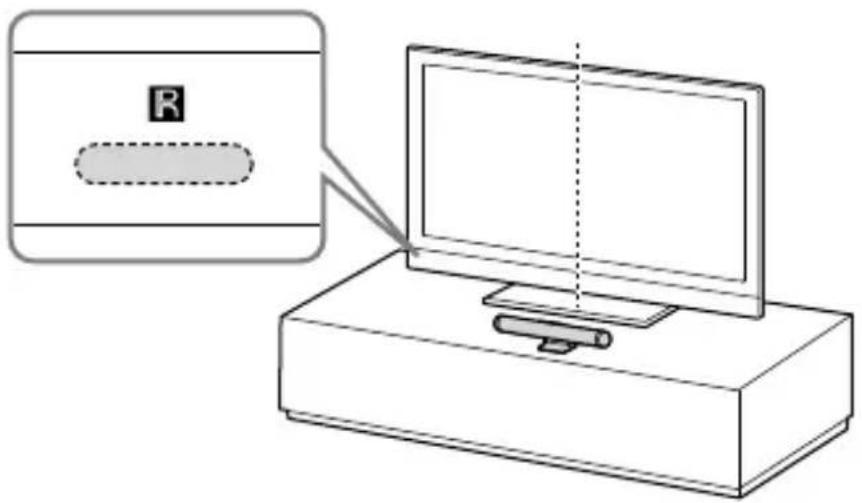

Не поставяйте 3D синхронния предавател близо до сензора на дистанционното управление

Когато телевизорът е поставен в шкаф или на маса:

Поставете 3D синхронния предавател по средата на телевизора по дължината на предния ръб на поставката за маса или стойката за телевизор.

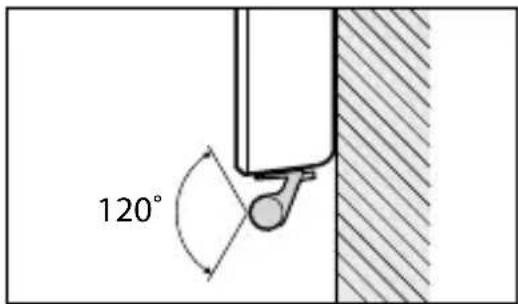

Ако телевизорът е монтиран на стена, закачете 3D синхронния предавател към телевизора (горе в центъра или долу в дясно от центъра), като използвате двустранна лента.

Регулирайте ъгъла на 3D синхронния предавател според монтажа.

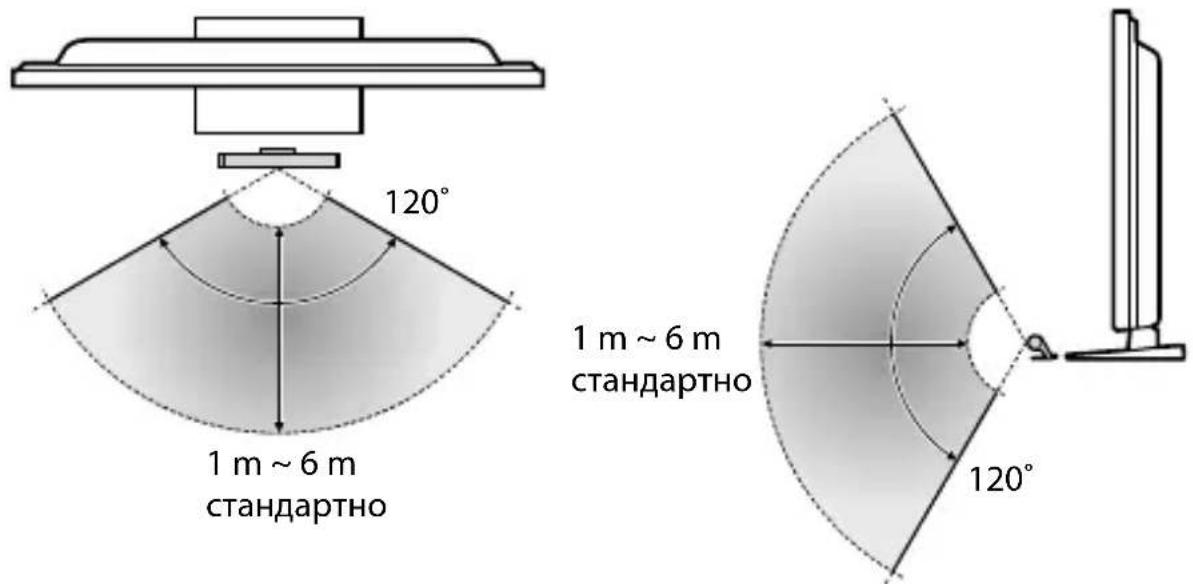

Обхват на комуникация на 3D синхронен предавател и 3D очила

Закачете 3D синхронния предавател пред телевизора и проверете дали няма препятствия между 3D синхронния предавател и 3D очилата.

Изглед отгоре Страничен изглед

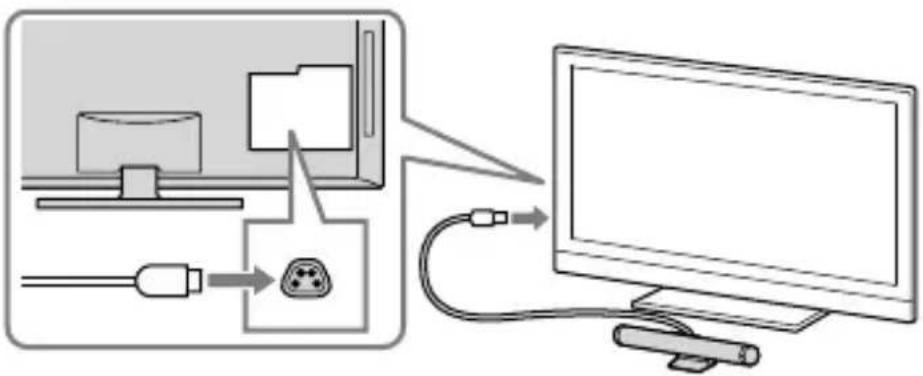

Връзки

Изключете телевизора и свържете 3D синхронния предавател към 3D SYNC клемата на ваши телевизор.

Включете телевизора и проверете дали елементите от 3D менюто се появяват в списъка в меню OPTIONS.

Изключете телевизора веднъж, за да може да разпознае 3D синхронния предавател.

Вижте инструкциите за работа на телевизора относно 3D гледане.

Отстраняване на неизправности

В случай на проблем, вижте инструкциите за работа на телевизора.
