TMRBR100 - 3D-Brille SONY - Kostenlose Bedienungsanleitung

Produkttyp	3D-Synchronisationssender
Marke	Sony
Modell	TMRBR100
Abmessungen (L × H × T)	154 × 26 × 28 mm
Gewicht	74 g (inkl. Kabel)
Stromversorgung	12 V DC, 30 mA (über TV OUT-Buchse)
Hauptfunktion	Sendet Infrarotstrahlen aus, um die 3D-Brillen mit dem Fernseher zu synchronisieren
Ausstrahlungswinkel	120° (horizontal und vertikal)
Kommunikationsreichweite	1 m bis 6 m
Kompatibilität	Sony-Fernseher mit 3D SYNC-Anschluss
Lieferumfang	3D-Synchronisationssender (1), 3D-Synchronisationskabel (1), doppelseitiges Klebeband (2)
Aufstellung	Platzieren Sie ihn mittig auf dem Fernseher oder befestigen Sie ihn mit doppelseitigem Klebeband an der Wand
Anschluss	Schließen Sie das Kabel an den 3D SYNC-Anschluss des Fernsehers an
Winkeleinstellung	Einstellrad zum Ausrichten des Strahls auf die Brillen
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht fallen lassen oder verändern; nicht direkt in den Infrarotstrahl blicken
Gebrauchshinweise	Hindernisse zwischen Sender und Brillen vermeiden; von anderen Infrarotgeräten fernhalten
Fehlerbehebung	Bedienungsanleitung des Fernsehers konsultieren
Entsorgung	Nicht mit dem Hausmüll entsorgen; an einer Sammelstelle für Elektroaltgeräte abgeben
Hersteller	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan
EU-Vertreter	Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Deutschland

Häufig gestellte Fragen - TMRBR100 SONY

Wie installiere ich den 3D-Synchronisationssender TMRBR100?

Platzieren Sie den Sender mittig auf dem Fernseher auf der vorderen Kante des Ständers, oder befestigen Sie ihn mit den mitgelieferten doppelseitigen Klebebändern an der Wand. Schließen Sie das Synchronisationskabel an den 3D SYNC-Anschluss des Fernsehers an.

Wie groß ist die Reichweite des Senders?

Die effektive Reichweite beträgt zwischen 1 Meter und 6 Metern, mit einem Abstrahlwinkel von 120° horizontal und vertikal.

Ist der Sender mit allen Fernsehern kompatibel?

Nein, er ist für Sony-Fernseher mit einem 3D SYNC-Anschluss ausgelegt. Überprüfen Sie das Vorhandensein dieses Anschlusses auf der Rückseite Ihres Fernsehers.

Kann ich den Sender mit 3D-Brillen anderer Marken verwenden?

Der Sender ist für Sony 3D-Brillen der Serien TDG-BR100/BR50 optimiert. Andere Infrarotbrillen können funktionieren, jedoch ohne Garantie für perfekte Synchronisation.

Was tun, wenn sich die 3D-Brillen nicht synchronisieren?

Stellen Sie sicher, dass sich kein Hindernis zwischen Sender und Brillen befindet, dass der Winkel über das Einstellrad korrekt eingestellt ist und dass der Fernseher eingeschaltet und das 3D-Menü aktiv ist. Konsultieren Sie die Bedienungsanleitung des Fernsehers.

Wie reinige ich den Sender?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigreiniger.

Ist er gefährlich für die Augen?

Der Sender verwendet Infrarotstrahlen, die ungefährlich für die Augen sind, aber blicken Sie nicht direkt in die Lichtquelle. Zur Sicherheit von Kindern konsultieren Sie vor längerer Nutzung einen Arzt.

Kann ich den Sender an der Wand befestigen?

Ja, verwenden Sie die mitgelieferten doppelseitigen Klebebänder, um ihn oben mittig oder unten rechts am Fernseher zu befestigen.

Was tun, wenn der Sender nicht zu funktionieren scheint?

Stellen Sie sicher, dass der Fernseher beim Anschließen ausgeschaltet war, und schalten Sie ihn dann wieder ein. Das 3D-Menü sollte erscheinen. Wenn das Problem weiterhin besteht, schlagen Sie in der Bedienungsanleitung des Fernsehers nach oder kontaktieren Sie den Sony-Kundendienst.

Wie entsorge ich den Sender am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Geben Sie ihn an einer Sammelstelle für Elektroaltgeräte (WEEE) zum Recycling ab.

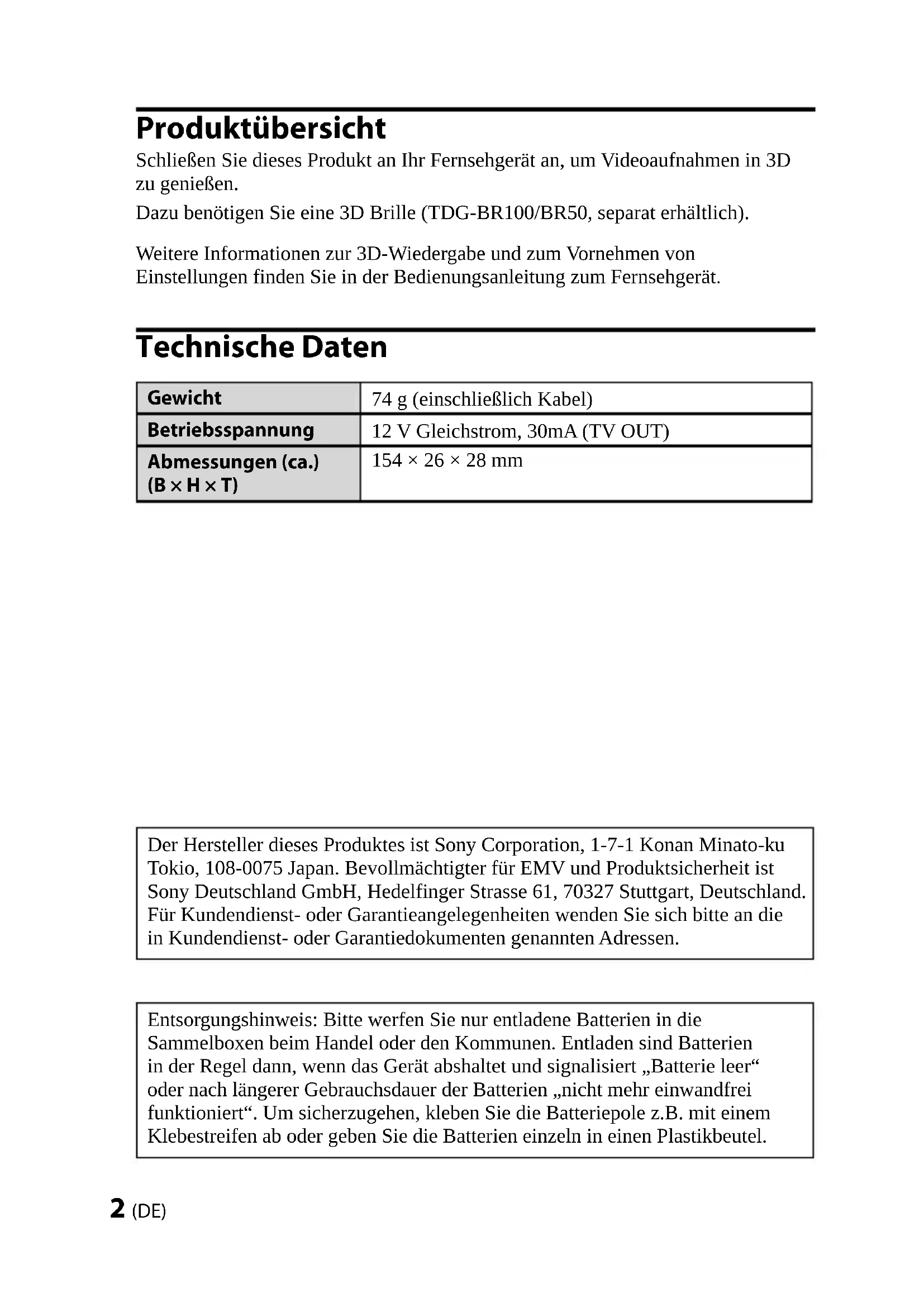

BEDIENUNGSANLEITUNG TMRBR100 SONY

Schließen Sie dieses Produkt an Ihr Fernsehgerät an, um Videoaufnahmen in 3D zu genießen.

Dazu benötigen Sie eine 3D Brille (TDG-BR100/BR50, separat erhältlich).

Weitere Informationen zur 3D-Wiedergabe und zum Vornehmen von Einstellungen finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Technische Daten

Gewicht	74 g (einschließlich Kabel)
Betriebsspannung	12 V Gleichstrom, 30mA (TV OUT)
Abmessungen (ca.) (B × H × T)	154 × 26 × 28 mm

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abshaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Entsorgung des 3D Synchronsenders

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Vorsicht

Bitte beachten Sie die folgenden Sicherheitshinweise, um Verletzungen oder Sachschäden zu vermeiden.

Sicherheitsmaßnahmen

• Die 3D Brille empfängt Infrarotstrahlen vom 3D Synchronsender. Wenn in der Nähe andere Infrarot-Kommunikationsgeräte oder Beleuchtungsanlagen, Beheizungsanlagen usw. verwendet werden, kann ihre Funktionsfähigkeit beeinträchtigt werden.
• Achten Sie bei der Wiedergabe von 3D-Videobildern darauf, das Video innerhalb der angegebenen Reichweite zu schauen (siehe die Abbildung „Kommunikationsreichweite von 3D Synchronsender und 3D Brille“). – Wenn Sie die 3D Brille außerhalb der angegebenen Reichweite verwenden, können Sie möglicherweise keine 3D-Videobilder sehen.
• Das Signal vom 3D Synchronsender kann die Funktion von Infrarotfernbedienungen stören. Richten Sie in einem solchen Fall den 3D Synchronsender neu aus.

Sicherheitshinweise

• Sie sollten dieses Produkt nur zur Wiedergabe von 3D-Videobildern auf einem kompatiblen Sony-Fernsehgerät verwenden.
• Beim Verwenden dieses Produkts verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt, dass alle Zuschauer beim Betrachten von 3D-Videobildern bzw. beim Spielen von räumlichen 3D-Spielen regelmäßig Pausen einlegen. Wie lange und oft eine Pause nötig ist, ist von Person zu Person verschieden. Entscheiden Sie selbst, was das Beste ist. Sollten irgendwelche Beschwerden auftreten, dürfen Sie dieses Produkt nicht weiterverwenden und keine 3D-Videobilder mehr schauen, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung zum Fernsehgerät oder einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehgerät verwenden, und rufen Sie (ii) unsere Website (http://www.sony-europe.com/myproduct) auf, wo Sie die neuesten Informationen finden. Das Sehvermögen von Kindern (vor allem kleinerer Kinder, die noch keine sechs Jahre alt sind) befindet sich noch in der Entwicklung. Wenden Sie sich an einen Arzt (wie z. B. einen Kinder- oder Augenarzt), bevor Sie kleinen Kindern erlauben, 3D-Videobilder anzusehen oder räumliche 3D-Spiele zu spielen. Erwachsene sollten kleine Kinder beaufsichtigen und darauf achten, dass sie die oben aufgeführten Empfehlungen befolgen.

- Lassen Sie dieses Produkt nicht fallen und nehmen Sie keine Veränderungen daran vor.

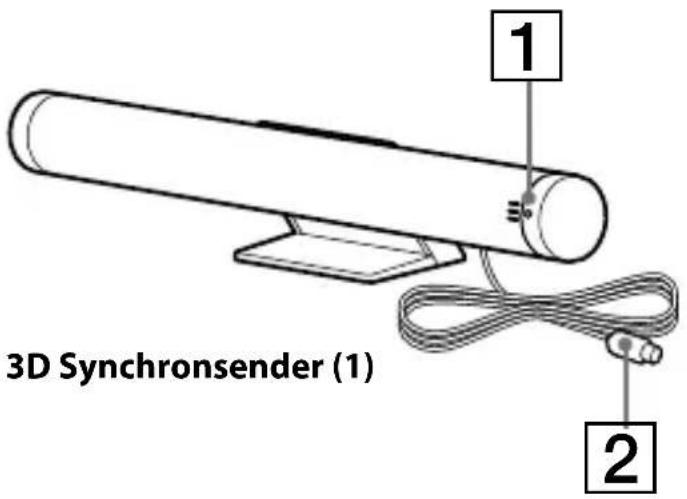

Teile und Komponenten

Doppelseitiges Klebeband (2)

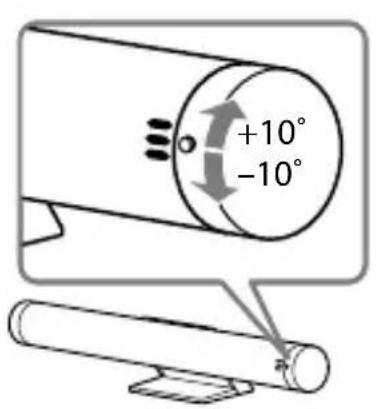

1 Winkeleinstellregler

Damit stellen Sie den Winkel ein, in dem Infrarotstrahlen an die 3D Brille gesendet werden.

2 3D Synchronkabel

Zum Anschließen an den 3D SYNC-Anschluss des Fernsehgeräts.

Einrichten des 3D Synchronsenders

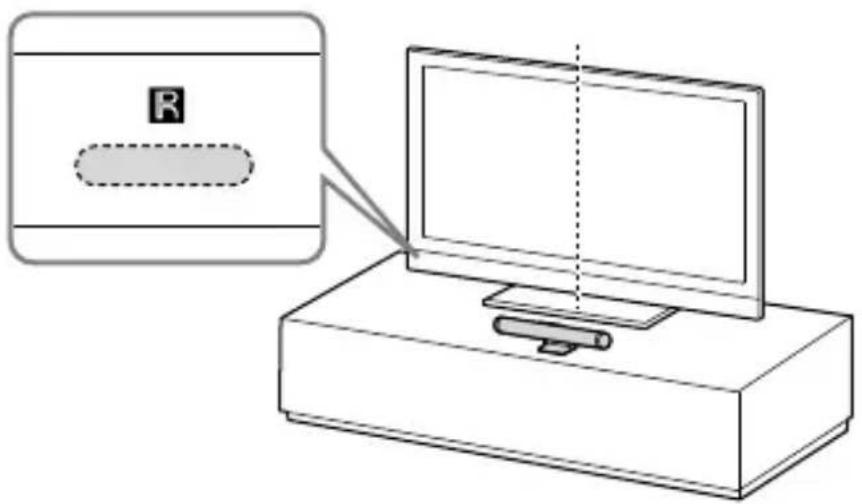

Stellen Sie den 3D Synchronsender nicht nahe am Fernbedienungssensor Ruf.

(Fortsetzung)

5 (DE)

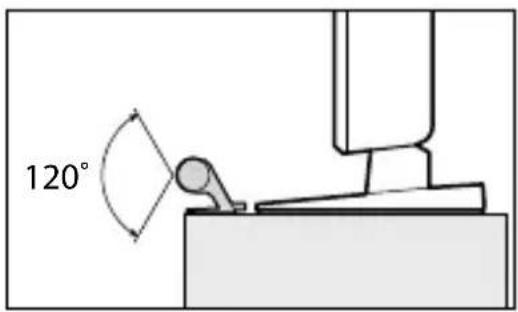

Wenn sich das Fernsehgerät auf einem Rack oder Tisch befindet:

Stellen Sie den 3D Synchronsender vor der Mitte des Fernsehgeräts an der Vorderkante des Tischständers oder Fernsehständers auf.

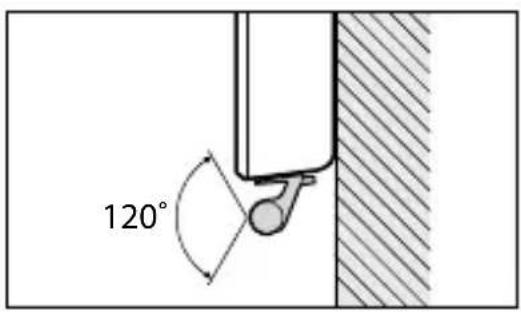

Wenn Sie das Fernsehgerät an der Wand montieren, bringen Sie den 3D Synchronsender mit doppelseitigem Klebeband am Fernsehgerät (oben in der Mitte oder unten rechts von der Mitte) an.

Stellen Sie je nach Aufstellung bzw. Montage den Winkel des 3D Synchronsenders ein.

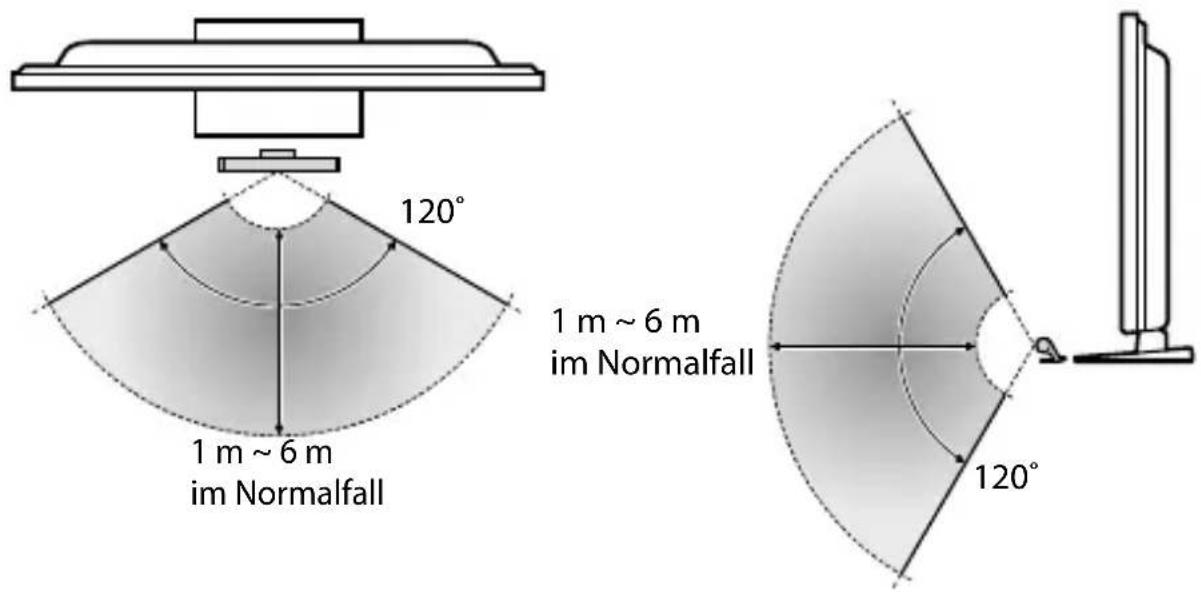

Kommunikationsreichweite von 3D Synchronsender und 3D Brille

Stellen Sie den 3D Synchronsender vor dem Fernsehgerät auf und stellen Sie sicher, dass sich keine Hindernisse zwischen dem 3D Synchronsender und der 3D Brille befinden.

Draufsicht Seitenansicht

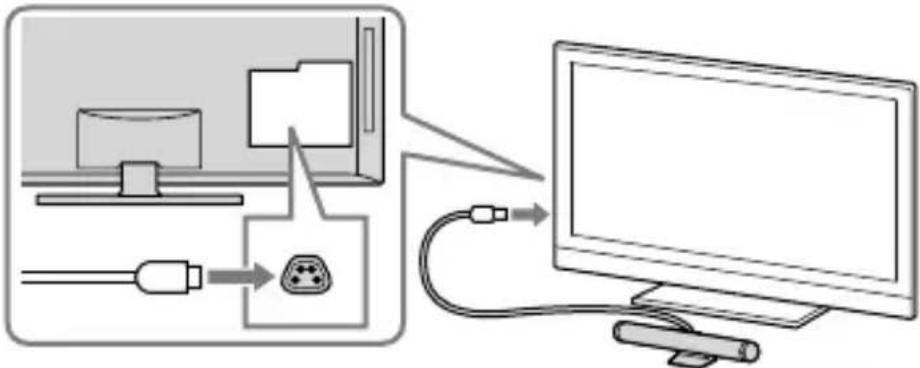

Anschlüsse

Schalten Sie das Fernsehgerät aus und schließen Sie den 3D Synchronsender an den 3D SYNC-Anschluss am Fernsehgerät an.

Schalten Sie das Fernsehgerät ein und prüfen Sie, ob das 3D-Menü in der Liste des Menüs OPTIONS erscheint.

Das Fernsehgerät muss ausgeschaltet gewesen sein, damit es den 3D Synchronsender erkennen kann.

In der Bedienungsanleitung des Fernsehgeräts finden Sie weitere Informationen zur 3D-Wiedergabe.

Störungsbehebung

Sollte ein Problem auftreten, schlagen Sie bitte in der Bedienungsanleitung zum Fernsehgerät nach.
