Produkttyp	Aktive Shutter-3D-Brille
Marke	Sony
Modell	TDG-BR50
Abmessungen (L × H × P)	152 × 40 × 157 mm
Gewicht (mit Batterie)	49 g
Batterietyp	CR2032 (3 V)
Batterielaufzeit	Bis zu 100 Stunden
Sensor	Infrarot zur 3D-Synchronisation
LED-Anzeige	Blinkt alle 3 s (eingeschaltet), 3 Blinkzeichen (Batterie schwach)
Einschalten	Drücken der Ein-/Aus-Taste
Automatische Abschaltung	Nach 5 Minuten ohne Infrarotsignal
Kompatibilität	Sony 3D-kompatible Fernseher
Verwendung	Betrachten von 3D-Bildern auf Sony-Fernseher
Pflege und Reinigung	Weiches Tuch, Seifenwasser; Lösungsmittel vermeiden
Sicherheitshinweise	Nicht fallen lassen, nicht modifizieren, außerhalb der Reichweite von Kindern aufbewahren
Lagertemperatur	Hohe Temperaturen und direkte Sonneneinstrahlung vermeiden
Batteriewechsel	Abdeckung mit einem Stift öffnen, CR2032 unter Beachtung der Polarität einlegen
Farbe	Schwarz

Häufig gestellte Fragen - TDG-BR50 SONY

Wie schalte ich die 3D-Brille TDG-BR50 ein?

Drücken Sie einmal die Ein-/Aus-Taste am Bügel. Die LED blinkt einmal alle 3 Sekunden, um anzuzeigen, dass sie eingeschaltet ist.

Wie schalte ich die Brille aus?

Halten Sie die Ein-/Aus-Taste 2 Sekunden lang gedrückt. Sie schaltet sich außerdem nach 5 Minuten ohne Infrarotsignal automatisch aus.

Welcher Batterietyp wird verwendet und wie wird sie ausgetauscht?

Verwenden Sie eine Lithium-Knopfzelle CR2032 (3 V). Zum Austauschen drücken Sie mit der Spitze eines Stifts auf die Abdeckung, schieben Sie die Abdeckung nach oben, legen Sie die Batterie unter Beachtung der Polarität (+/-) ein, und schließen Sie sie durch Zurückschieben der Abdeckung.

Was bedeutet das Blinken der LED?

Ein Blinken alle 3 Sekunden zeigt an, dass die Brille eingeschaltet ist. Drei Blinkzeichen alle 3 Sekunden weisen auf eine schwache Batterie hin. Drei schnelle Blinkzeichen beim Ausschalten bestätigen das Ausschalten.

Warum ist der 3D-Effekt nicht korrekt?

Stellen Sie sicher, dass Sie vor dem Fernseher sitzen und der Infrarotsensor der Brille das Signal des Senders empfängt. Vermeiden Sie Hindernisse zwischen Brille und Fernseher sowie störende Infrarotquellen (Lampen, Heizungen). Neigen Sie den Kopf nicht.

Sind die Brillen mit allen 3D-Fernsehern kompatibel?

Nein, sie sind für Sony 3D-kompatible Fernseher mit Infrarottechnologie ausgelegt. Überprüfen Sie die Kompatibilität im Handbuch Ihres Fernsehers.

Wie reinige ich die Brille?

Verwenden Sie ein weiches Tuch, trocken oder leicht mit warmem Wasser und mildem Seifenmittel angefeuchtet. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Benzin. Befolgen Sie die Anweisungen auf vorbehandelten Tüchern, falls Sie solche verwenden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Lassen Sie die Brille nicht fallen und modifizieren Sie sie nicht. Bei Bruch halten Sie die Trümmer von Augen und Mund fern. Halten Sie Kinder beim Batteriewechsel fern. Werfen Sie die Batterie nicht ins Feuer. Vermeiden Sie hohe Temperaturen.

Können Kinder diese 3D-Brille verwenden?

Das Sehvermögen junger Kinder (unter 6 Jahren) befindet sich in der Entwicklung. Konsultieren Sie vorher einen Kinderarzt oder Augenarzt. Beaufsichtigen Sie Kinder und machen Sie regelmäßige Pausen.

Wo finde ich die vollständige Anleitung?

Die Bedienungsanleitung ist als kostenloser PDF-Download auf der Website notice-facile.com für das Modell Sony TDG-BR50 erhältlich.

BEDIENUNGSANLEITUNG TDG-BR50 SONY

Bedienungsanleitung DE Kullanim Kilavuzu TR

Sie können nun Videoaufnahmen in 3D anschauen.

Weitere Informationen zur 3D-Wiedergabe und zum Vornehmen von Einstellungen finden Sie in der Bedienungsanleitung zum Fernsehgerät.

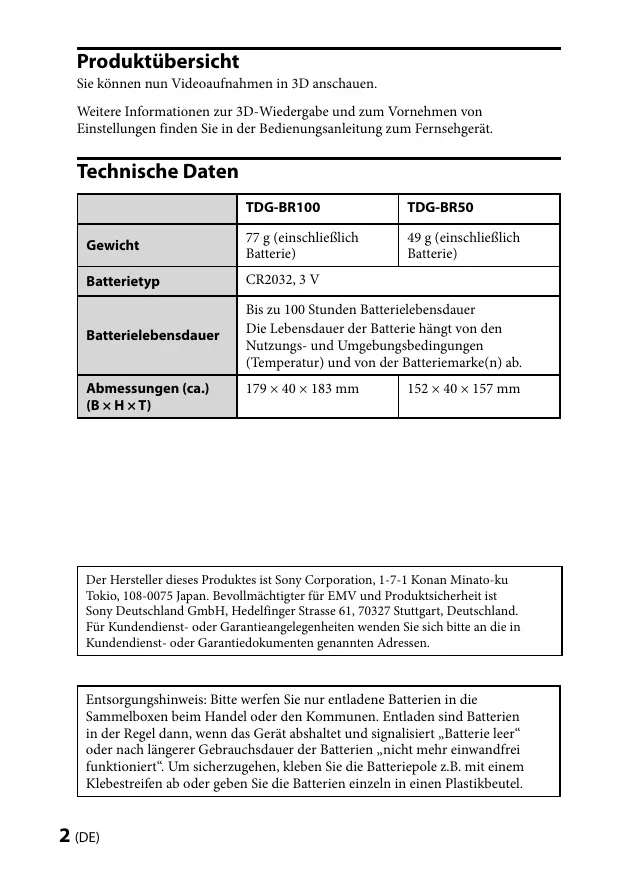

Technische Daten

	TDG-BR100	TDG-BR50
Gewicht	77 g (einschließlich Batterie)	49 g (einschließlich Batterie)
Batterietyp	CR2032, 3 V
Batterielebensdauer	Bis zu 100 Stunden BatterielebensdauerDie Lebensdauer der Batterie hängt von den Nutzungs- und Umgebungsbedingungen (Temperatur) und von der Batteriemarke(n) ab.
Abmessungen (ca.) (B × H × T)	179 × 40 × 183 mm	152 × 40 × 157 mm

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie besteht, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung der 3D Brille

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Vorsicht

Bitte beachten Sie die folgenden Sicherheitshinweise, um Verletzungen oder Sachschäden zu vermeiden.

Sicherheitsmaßnahmen

Die 3D-Brille empfängt Infrarotstrahlen vom 3D-Synchronsender.

In folgenden Fällen erfolgt der Betrieb möglicherweise nicht einwandfrei:

Die 3D-Brille ist nicht auf den 3D-Synchronsender gerichtet. - Zwischen der 3D-Brille und dem 3D-Synchronsender befinden sich Hindernisse. - Wenn in der Höhe andere Infrarot-Kommunikationsgeräte oder Beleuchtungsanlagen, Beheizungsanlagen usw. verwendet werden, kann ihre Funktionsfähigkeit beeinträchtigt werden.

• Wenden Sie beim Fernsehen mit der 3D-Brille das Gesicht direkt dem Fernsehgerät zu.
• Der 3D-Effekt ist nicht einwandfrei und die Bildschirmfarben stimmen nicht, wenn Sie sich mit der 3D-Brille hinlegen oder den Kopf anlehnen.
• Entsorgen Sie gebrauchte Batterien zum Schutz der Umwelt gemäß den örtlichen Bestimmungen und Vorschriften.

Sicherheitshinweise

• Sie sollen dieses Produkt zur Wiedergabe von 3D-Videobildern auf einem kompatiblen Sony-Fernsehgerät verwenden.
• Bei der Verwendung dieses Produkts verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt allen Nutzern, beim Anschauen von 3D-Videobildern oder bei stereoskopischen 3D-Spielen regelmäßig eine Pause einzulegen. Wie lange und wie oft eine Pause nötig ist, ist von Person zu Person verschieden. Entscheiden Sie selbst, was das Beste ist. Sollten irgendwelche Beschwerden auftreten, verwenden Sie dieses Produkt nicht weiter und schauen Sie keine 3D-Videobilder mehr, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung zum Fernsehgerät oder einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehgerät verwenden, und rufen Sie (ii) unsere Website (http://www.sony-europe.com/myproduct) auf, wo Sie die neuesten Informationen finden. Das Sehvermögen von Kindern (vor allem kleinerer Kinder, die noch keine sechs Jahre alt sind) befindet sich noch in der Entwicklung. Konsultieren Sie ihren Arzt (beispielsweise einen Kinder- oder Augenarzt), bevor Sie kleine Kinder 3D-Videobilder anschauen oder stereoskopische 3D-Spiele spielen lassen. Erwachsene sollen die Kinder beaufsichtigen und darauf achten, dass sie die oben aufgeführten Empfehlungen befolgen.
• Lassen Sie die 3D-Brille nicht fallen und nehmen Sie keine Veränderungen daran vor.
• Wenn ein Brillenglas springt, achten Sie darauf, sich durch die Bruchstücke keine Verletzungen an Mund oder Augen zuzuziehen.
• Halten Sie Kinder beim Austauschen der Batterie oder Öffnen des Batteriefachdeckels fern. Wenn ein Kind die Batterie oder den Batteriefachdeckel verschlucken sollte, wenden Sie sich umgehend an einen Arzt.
• Entsorgen Sie die Batterie der 3D-Brille nicht durch Verbrennen.
• Wenn Sie die Batterie austauschen, setzen Sie die neue Batterie polaritätsrichtig (+/-) ein.
• Verwenden Sie für dieses Produkt nur eine Batterie des angegebenen Typs: Lithium-Knopfzelle, CR2032.
• Achten Sie darauf, sich beim Einklappen der Brillenbügel nicht die Finger in den Scharnieren einzuklemmen.
• Verwenden, lagern und belassen Sie die 3D-Brille oder die Batterie nicht in der Nähe eines Feuers oder an Orten mit hohen Temperaturen, z. B. in direktem Sonnenlicht oder in durch die Sonne aufgewärmten Autos.

Pflege der Brille

• Reinigen Sie die Brille vorsichtig mit einem weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie mit einer Lösung aus milder Seife und warmem Wasser angefeuchtet haben.
• Bei einem chemisch imprägnierten Tuch befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Verwenden Sie zum Reinigen auf keinen Fall Lösungsmittel wie Verdünner, Alkohol oder Benzin.

Vor Inbetriebnahme

Entfernen Sie das Isolierblatt für die Batterie, bevor Sie das Produkt zum ersten Mal verwenden.

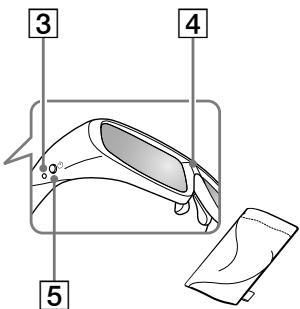

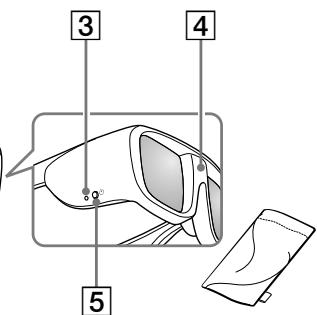

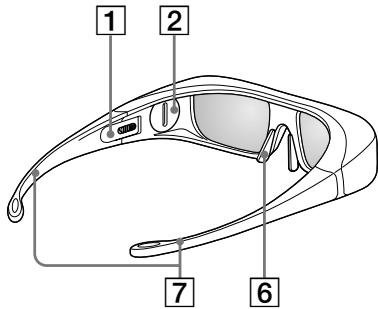

Teile und Komponenten

TDG-BR100

3D-Brille (1), Beutel (1)

TDG-BR50 3D-Brille (1)

Beutel (1)

1 Schiebeschalter (nur TDG-BR100)

Stellen Sie die Schalter auf beiden Seiten ein, damit die Brille bequem sitzt. Zum Einstellen der Schalter klappen Sie die Brillenbügel leicht nach innen.

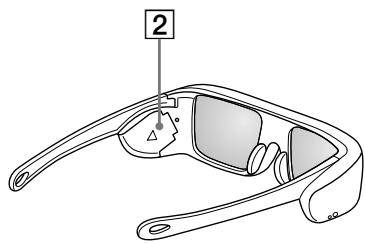

2 Batteriefachdeckel

Nehmen Sie den Deckel zum Austauschen der Batterie ab bzw. öffnen Sie ihn.

3 LED-Anzeige

Blinkt alle 3 Sekunden einmal: Eingeschaltet

Blinkt alle 3 Sekunden dreimal: Batterie schwach - Batterieladung ist beinahe erschöpft.

Blinkt dreimal: Brille wird ausgeschaltet.

4 Infrarotsensor

Zum Empfangen von Signalen vom 3D-Synchronsender.

Hier werden die Infrarotstrahlen vom 3D-Synchronisationssender empfangen.

Der Infrarot-Eintrittswinkel variiert je nach Abstand oder Nutzungsumgebung.

Hinweis

Bitte halten Sie den Infrarotsensor sauber.

5 Ein-/Ausschalttaste

Einschalten: Drücken Sie die Taste einmal.

Ausschalten: Halten Sie die Ein-/Ausschalttaste 2 Sekunden lang gedrückt.

*Ausschaltautomatik: nach mehr als 5 Minuten ohne Infrarotsignal

6 Nasenpad (nur TDG-BR100)

Stellen Sie die Nasenpads so ein, dass die Brille bequem sitzt.

7 Bügelenden (nur TDG-BR100)

Die Bügelenden lassen sich biegen und auf einen bequemen Sitz einstellen.

Austauschen der Batterie

Wenn die LED eine schwache Batterie anzeigt, tauschen Sie die Batterie aus. Verwenden Sie eine CR2032-Batterie.

TDG-BR100

Hinweis

Achten Sie beim Öffnen und Schließen des Batteriefachdeckels darauf, dass die Münze o. Ä. richtig in die Kerbe am Batteriefachdeckel eingesetzt ist.

TDG-BR50

• Drücken Sie mit der Spitze eines Stiftes usw. auf den Knopf des Batteriefachdeckels. (1)
• Verschieben Sie zum Öffnen den Batteriefachdeckel nach oben. (②)
• Verschieben Sie zum Schließen den Batteriefachdeckel. (5)

Störungsbehebung

Sollte ein Problem auftreten, schlagen Sie bitte in der Bedienungsanleitung zum Fernsehgerät nach.
