Marke	Sony
Modell	TDG-BR100
Produkttyp	Aktive 3D-Brille
Gewicht	77 g (inklusive Batterie)
Abmessungen (L × H × T)	179 × 40 × 183 mm
Stromversorgung	1 Lithium-Knopfzelle CR2032 (3 V)
Batterielaufzeit	Bis zu 100 Stunden (abhängig von Nutzung und Temperatur)
Hauptfunktion	Anzeigen von 3D-Inhalten auf kompatiblen Sony-Fernsehern
Synchronisationstechnologie	Infrarot mit Sender des Fernsehers
LED-Anzeige	Langsames Blinken (eingeschaltet), schnell (Batterie schwach), dreimaliges Blinken (ausgeschaltet)
Ein-/Ausschalten	Einfaches Drücken zum Einschalten, 2 Sekunden gedrückt halten zum Ausschalten, automatische Abschaltung nach 5 Minuten ohne Signal
Breitenverstellung	Schiebeschalter an den Bügeln
Nasenpads	Verstellbar für optimalen Komfort
Pflege und Reinigung	Weiches Tuch, lauwarmes Seifenwasser; keine starken Lösungsmittel verwenden
Ersatzteile	CR2032-Batterie im Handel erhältlich
Sicherheit	Nicht modifizieren, von Kindern fernhalten, nicht ins Feuer werfen
Packungsinhalt	3D-Brille, Schutztasche
Kompatibilität	Sony 3D-Fernseher mit integriertem Infrarotsender

Häufig gestellte Fragen - TDG-BR100 SONY

Wie schalte ich die TDG-BR100-Brille ein und aus?

Drücken Sie einmal die Ein-/Aus-Taste, um einzuschalten. Halten Sie sie 2 Sekunden lang gedrückt, um auszuschalten. Die Brille schaltet sich nach 5 Minuten ohne Infrarotsignal automatisch aus.

Welcher Batterietyp wird verwendet und wie wird sie ersetzt?

Verwenden Sie eine Lithium-Knopfzelle CR2032 (3 V). Entfernen Sie den Batteriedeckel mit einer Münze, setzen Sie die Batterie unter Beachtung der Polarität (+/-) ein, und schließen Sie den Deckel wieder.

Warum blinkt die LED-Anzeige schnell?

Ein schnelles Blinken (3 Mal alle 3 Sekunden) zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie so bald wie möglich.

Sind die Brillen mit allen 3D-Fernsehern kompatibel?

Nein, sie sind für Sony 3D-Fernseher mit integriertem Infrarot-Synchronisationssender (3D-kompatible Modelle) ausgelegt.

Wie reinige ich die 3D-Brille?

Verwenden Sie ein weiches Tuch. Bei hartnäckigen Flecken leicht mit lauwarmem Wasser und milder Seife befeuchten. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Benzin.

Was tun, wenn die Brille nicht funktioniert?

Überprüfen Sie, ob die Batterie richtig eingelegt und nicht entladen ist. Stellen Sie sicher, dass Sie dem Fernseher zugewandt sind und kein Hindernis das Infrarotsignal blockiert. Konsultieren Sie auch die Bedienungsanleitung des Fernsehers.

Kann die Brille mit Fernsehern anderer Marken verwendet werden?

Nein, die TDG-BR100-Brille verwendet ein spezifisches Infrarotprotokoll für Sony 3D-Fernseher. Sie ist nicht mit anderen Marken kompatibel.

Schaltet sich die Brille automatisch aus?

Ja, wenn länger als 5 Minuten kein Infrarotsignal empfangen wird, schaltet sich die Brille automatisch aus, um die Batterie zu schonen.

Wie kann der Tragekomfort der Brille eingestellt werden?

Verwenden Sie die Schiebeschalter auf jeder Seite, um die Breite einzustellen. Biegen Sie die Bügel leicht nach innen, um anzupassen. Die Nasenpads sind ebenfalls verstellbar.

Was tun bei Bruch der Brille?

Wenn die Brille zerbrochen ist, halten Sie die Bruchstücke von Mund und Augen fern. Versuchen Sie nicht, sie selbst zu reparieren. Kontaktieren Sie den Sony-Kundendienst.

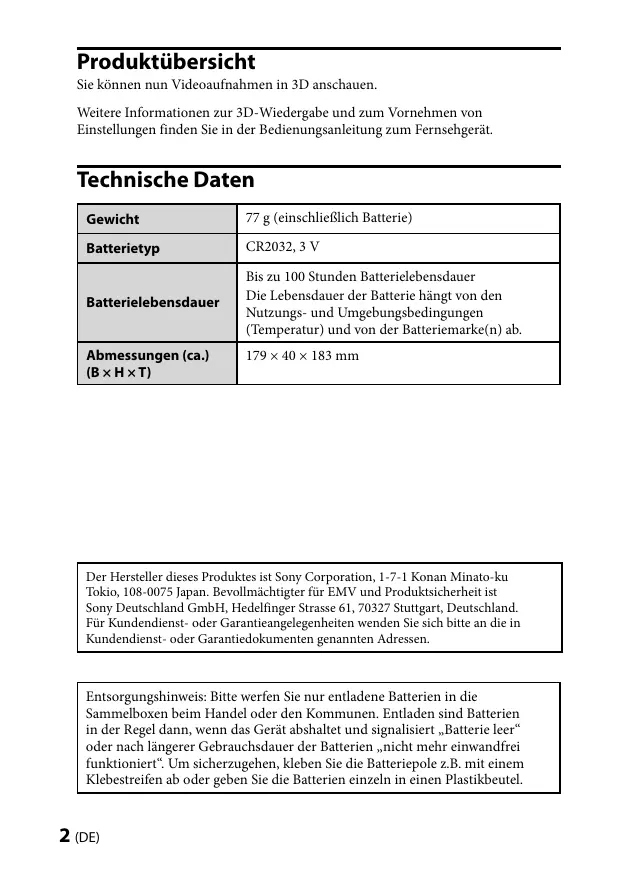

BEDIENUNGSANLEITUNG TDG-BR100 SONY

Sie können nun Videoaufnahmen in 3D anschauen.

Weitere Informationen zur 3D-Wiedergabe und zum Vornehmen von Einstellungen finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Technische Daten

Gewicht	77 g (einschließlich Batterie)
Batterietyp	CR2032, 3 V
Batterielebensdauer	Bis zu 100 Stunden BatterielebensdauerDie Lebensdauer der Batterie hängt von denNutzungs- und Umgebungsbedingungen(Temperatur) und von der Batteriemarke(n) ab.
Abmessungen (ca.)(B × H × T)	179 × 40 × 183 mm

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie besteht, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung der 3D-Brille

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Vorsicht

Bitte beachten Sie die folgenden Sicherheitshinweise, um Verletzungen oder Sachschäden zu vermeiden.

Sicherheitsmaßnahmen

Die 3D-Brille empfängt Infrarotstrahlen vom 3D-Synchronsender.

In folgenden Fällen erfolgt der Betrieb möglicherweise nicht einwandfrei:

Die 3D-Brille ist nicht auf den 3D-Synchronsender gerichtet. - Zwischen der 3D-Brille und dem 3D-Synchronsender befinden sich Hindernisse. - Wenn in der Höhe andere Infrarot-Kommunikationsgeräte oder Beleuchtungsanlagen, Beheizungsanlagen usw. verwendet werden, kann ihre Funktionsfähigkeit beeinträchtigt werden.

• Wenden Sie beim Fernsehen mit der 3D-Brille das Gesicht direkt dem Fernsehgerät zu.
• Der 3D-Effekt ist nicht einwandfrei und die Bildschirmfarben stimmen nicht, wenn Sie sich mit der 3D-Brille hinlegen oder den Kopf anlehnen.
• Entsorgen Sie gebrauchte Batterien zum Schutz der Umwelt gemäß den örtlichen Bestimmungen und Vorschriften.

Sicherheitshinweise

• Sie sollten dieses Produkt nur zur Wiedergabe von 3D-Videobildern auf einem kompatiblen Sony-Fernsehgerät verwenden.
• Beim Verwenden dieses Produkts verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt allen Nutzern, beim Anschauen von 3D-Videobildern oder bei 3D-Videospielen regelmäßig eine Pause einzulegen. Wie lange und wie oft eine Pause nötig ist, ist von Person zu Person verschieden. Entscheiden Sie selbst, was das Beste ist. Sollten irgendwelche Beschwerden auftreten, dürfen Sie dieses Produkt nicht weiterverwenden und keine 3D-Videobilder mehr schauen, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung zum Fernsehgerät oder einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehgerät verwenden, und rufen Sie (ii) unsere Website (http://www.sony-europe.com/myproduct) auf, wo Sie die neuesten Informationen finden. Das Sehvermögen von Kindern (vor allem kleinerer Kinder, die noch keine sechs Jahre alt sind) befindet sich noch in der Entwicklung. Konsultieren Sie ihren Arzt (beispielsweise einen Kinder- oder Augenarzt), bevor Sie Kinder 3D-Videobilder anschauen oder 3D-Videospiele spielen lassen. Erwachsene sollen kleine Kinder beaufsichtigen und darauf achten, dass sie die oben aufgeführten Empfehlungen befolgen.
• Lassen Sie die 3D-Brille nicht fallen und nehmen Sie keine Veränderungen daran vor.
• Wenn ein Brillenglas bricht, achten Sie darauf, sich durch die Bruchstücke keine Verletzungen an Mund oder Augen zuzuziehen.
• Halten Sie Kinder beim Austauschen der Batterie oder Öffnen des Batteriefachdeckels fern. Wenn ein Kind die Batterie oder den Batteriefachdeckel verschlucken sollte, wenden Sie sich umgehend an einen Arzt.
• Entsorgen Sie die Batterie der 3D-Brille nicht durch Verbrennen.
• Wenn Sie die Batterie austauschen, setzen Sie die neue Batterie polaritätsrichtig (+/-) ein.
• Verwenden Sie für dieses Produkt nur eine Batterie des angegebenen Typs: Lithium-Knopfzelle, CR2032.
• Achten Sie darauf, sich beim Einklappen der Brillenbügel nicht die Finger in den Scharnieren einzuklemmen.

Pflege der Brille

• Reinigen Sie die Brille vorsichtig mit einem weichen Tuch.
• Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit einer Lösung aus milder Seife und warmem Wasser angefeuchtet haben.
• Bei einem chemisch imprägnierten Tuch befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.
• Verwenden Sie zum Reinigen auf keinen Fall Lösungsmittel wie Verdünner, Alkohol oder Benzin.

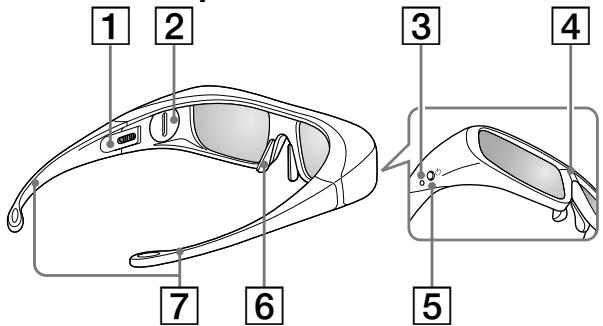

Teile und Komponenten

3D-Brille (1)

Beutel (1)

1 Schiebeschalter

Damit können Sie einen bequemen Sitz der Brille einstellen. Stellen Sie die Schalter auf beiden Seiten ein, damit die Brille bequem sitzt. Zum Einstellen der Schalter klappen Sie die Brillenbügel nach innen.

2 Batteriefachdeckel

Nehmen Sie den Deckel zum Austauschen der Batterie ab.

Vor Inbetriebnahme: Entfernen Sie das Isolierblatt für die Batterie, bevor Sie das Produkt zum ersten Mal verwenden.

3 LED-Anzeige

Blinkt alle 3 Sekunden einzeln: Eingeschaltet. Blinkt alle 3 Sekunden dreimal: Batterie schwach - Batterieladung ist beinahe erschöpft.

Blinkt dreimal: Brille wird ausgeschaltet.

4 Infrarotsensor

Zum Empfangen von Signalen vom 3D-Synchronsender.

Hier werden die Infrarotstrahlen vom 3D-Synchronsender empfangen.

Der Infrarot-Eintrittswinkel variiert je nach Abstand oder Nutzungsumgebung.

Hinweis

Bitte halten Sie den Infrarotsensor sauber.

5 Ein-/Ausschalttaste

Einschalten: Drücken Sie die Taste einmal.

Ausschalten: Halten Sie die Ein-/Ausschalttaste 2 Sekunden lang gedrückt.

*Ausschaltautomatik: nach mehr als 5 Minuten ohne Infrarotsignal

6 Nasenpad

Stellen Sie die Nasenpads so ein, dass die Brille bequem sitzt.

7 Bügelenden

Die Bügelenden lassen sich biegen und auf einen bequemen Sitz einstellen.

Austauschen der Batterie

Wenn die LED eine schwache Batterie anzeigt, tauschen Sie die Batterie aus. Verwenden Sie eine CR2032-Batterie.

Hinweis

Achten Sie beim Öffnen und Schließen des Batteriefachdeckels darauf, dass die Münze o. Ä. richtig in die Kerbe am Batteriefachdeckel eingesetzt ist.

Störungsbehebung

Sollte ein Problem auftreten, schlagen Sie bitte in der Bedienungsanleitung zum Fernsehgerät nach.

Produktübersicht

Empfängt Signale vom 3D-Synchronisationssender.
