РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 141iV HUSQVARNA

BG Ръководство за експлоатация 29-58

Отстраняване на проблеми....52

Транспортиране, съхранение и изхвърляне.....53

Технически данни.... 55

Декларация за съответствие на ЕО.... 58

Въведение

Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора.

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

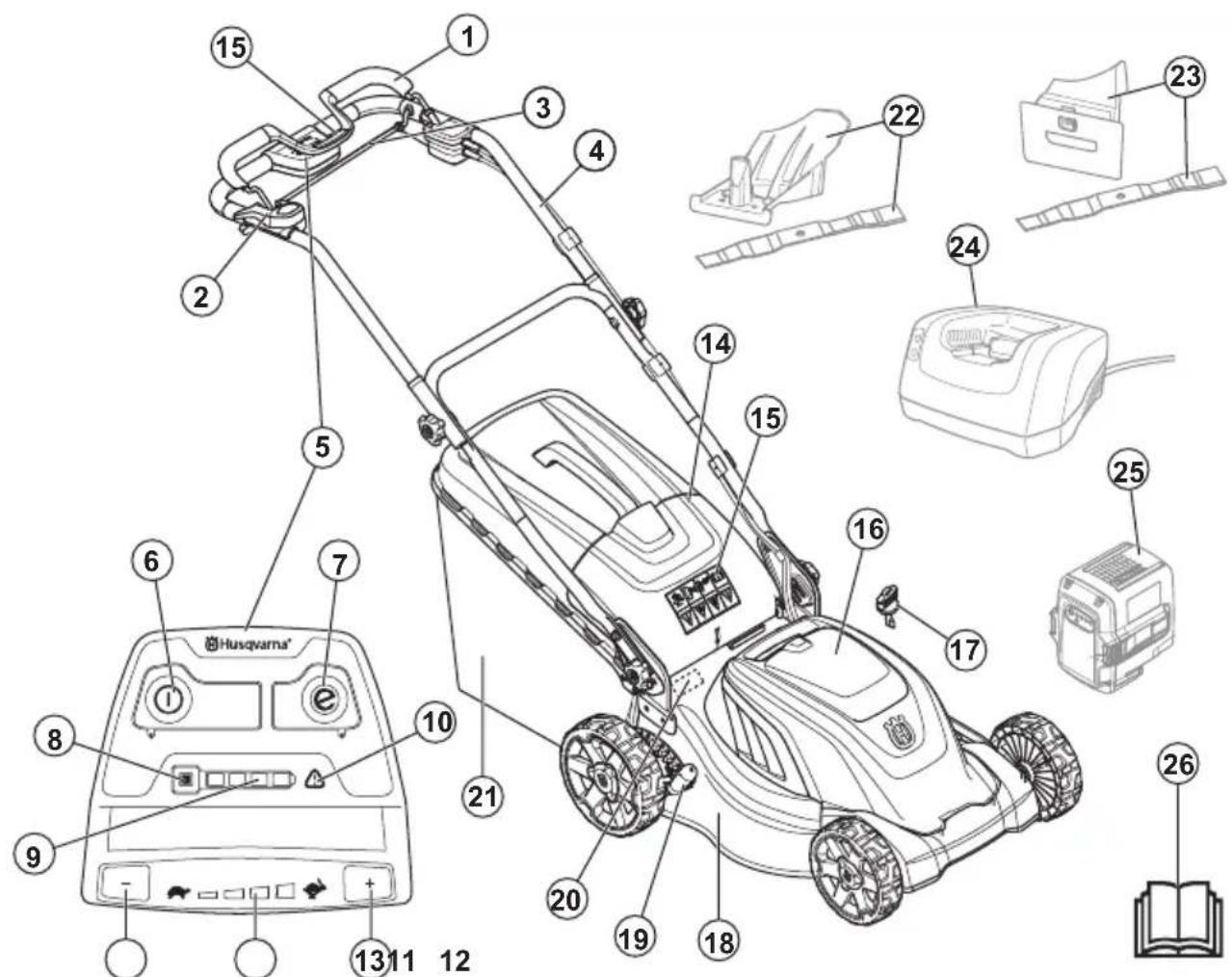

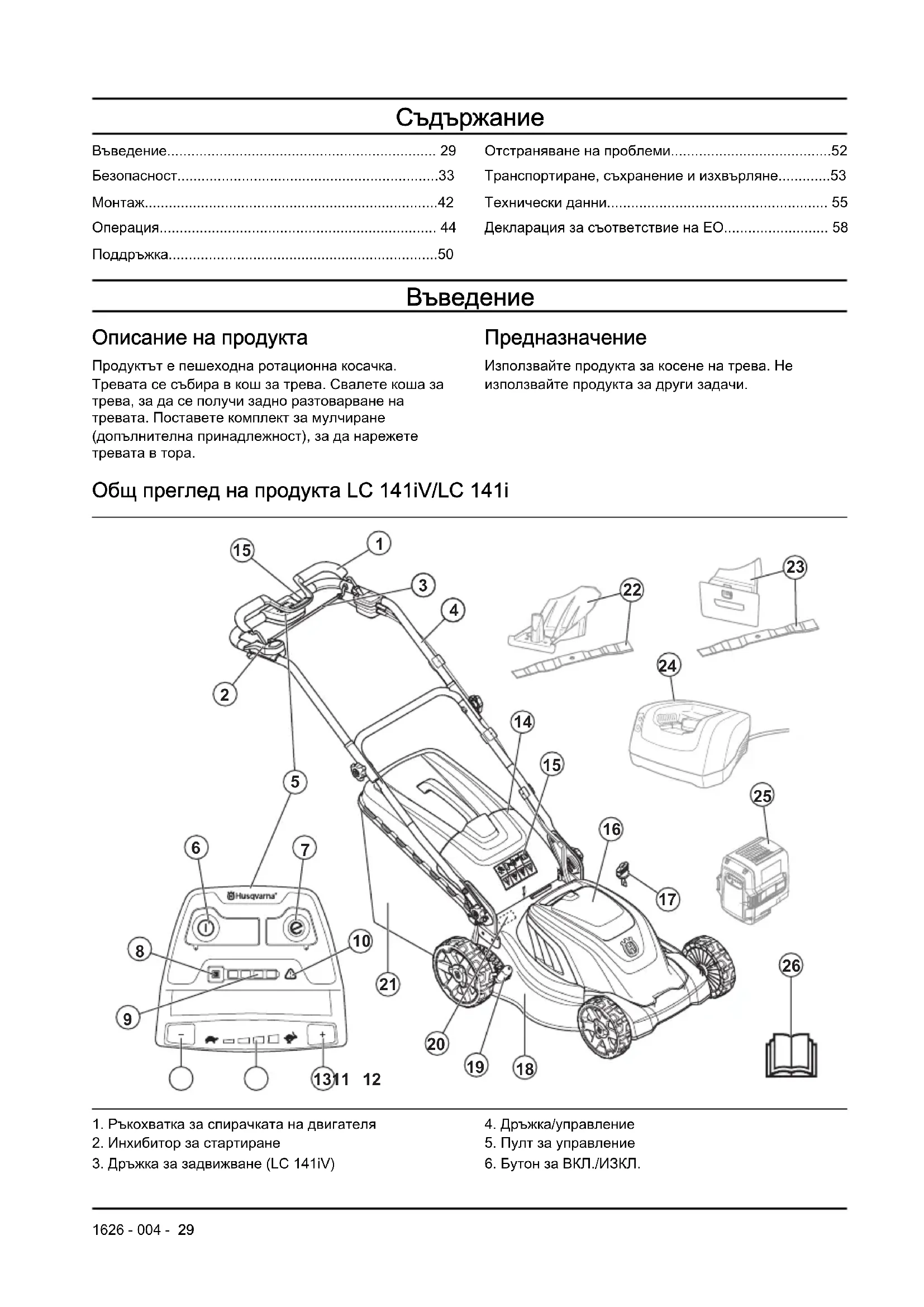

Общ преглед на продукта LC 141iV/LC 141i

1. Ръкохватка за спирачката на двигателя
2. Инхибитор за стартиране

3. Дръжка за задвижване (LC 141iV)

4. Дръжка/управление

5. Пулт за управление

6. Бутон за ВКЛ./ИЗКЛ.

7. Бутон SavE

8. Бутон за индикатора на батерията
9. Индикатор за състояние на акумулатора
10. Индикатор за предупреждение (СВЕТОДИОД ЗА ГРЕШКА)
11. Бутон за намаляване на скоростта (LC 141iV)
12. Индикатор за изравняване на скоростта (LC 141iV)
13. Бутон за увеличаване на скоростта (LC 141iV)
14. Заден капак
15. Символи

16. Капак на акумулатора

17. Ключ за безопасност

18. Капак срещу порязване
19. Лост за височината на рязане
20. Табелка за модела
21. Кош за трева
22. Комплект за мулчиране (аксесоар за LC 141iV)
23. Комплект за мулчиране (аксесоар за LC 141i)
24. Зарядно устройство за акумулатор (Принадлежност)
25. Акумулатор (Принадлежност)
26. Инструкция за експлоатация

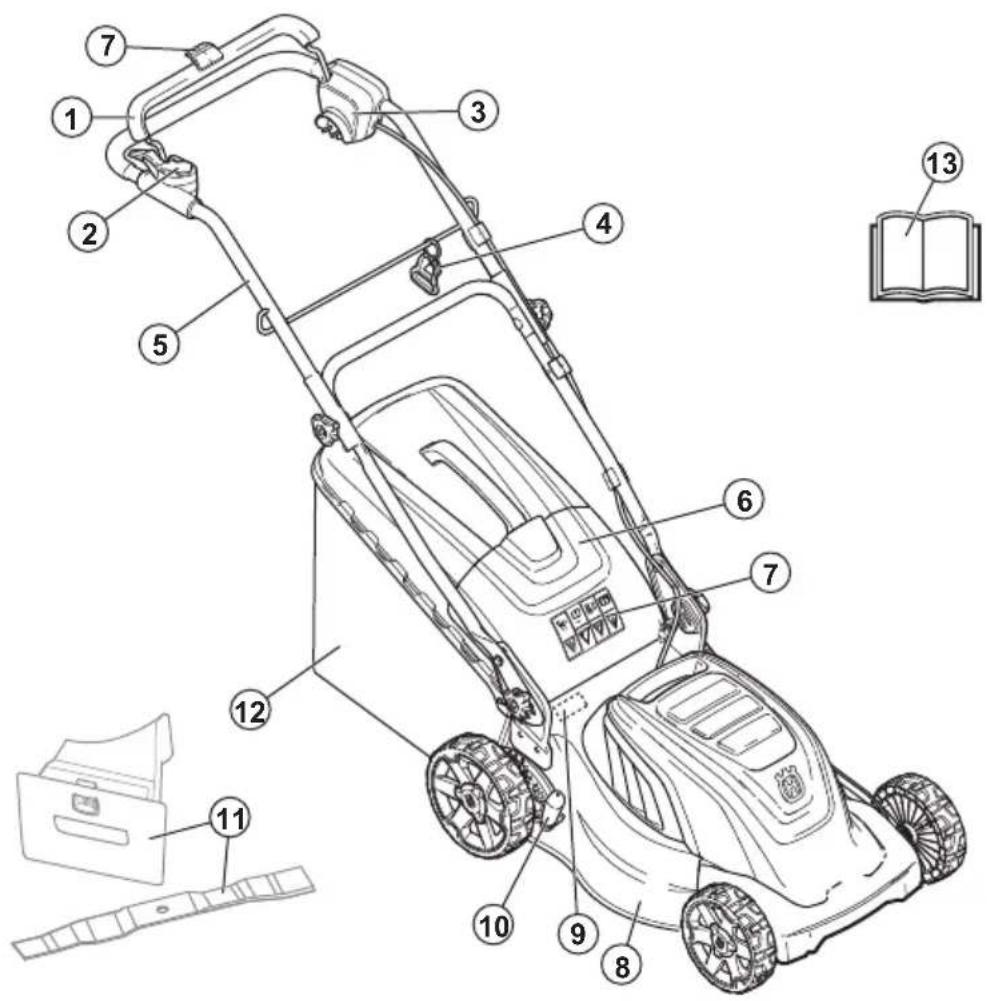

Общ преглед на продукта LC 141C

1. Ръкохватка за спирачката на двигателя
2. Инхибитор за стартиране
3. Гнездо на захранващия кабел
4. Държач на захранващия кабел
5. Дръжка/управление
6. Заден капак
7. Символи

8. Капак срещу порязване

9. Табелка за модела

10. Лост за височината на рязане
11. Щифт за мулчиране (Принадлежност)
12. Кош за трева
13. Инструкция за експлоатация

Символи върху машината

Невнимателното или погрешното използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели.

Прочетете ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този продукт.

Дръжте хората и животните на безопасно разстояние от работната зона.

Пазете се от отскачащи предмети и рикошети.

Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож.

Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части.

Извадете ключа за безопасност преди извършване на техническа поддръжка на продукта. (модел LC 141iV/LC 141i)

Преди да извършите техническата поддръжка, изключете uredа от електрическия контакт. (модел LC 141C)

IPX1

IPX1 – продуктът е със защита от капеща вода (модел LC 141iV/LC 141i)

IPX4

IPX4 – продуктът е със защита от напръскване с вода (модел LC 141C)

Продуктът не трябва да бъде изложен на дъжд (модел LC 141iV/LC 141i)

Предупреждение: При работа с продукта не преминавайте върху захранващия шнур, тъй като това може да доведе до електрически удар или повреда на продукта. (модел LC 141C)

Този продукт отговаря на изискванията на приложимите директиви на ЕО.

Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на продукта са посочени в раздела за технически характеристики и на табелката.

Процедура по стартиране за модел LC 141iV/ LC 141i: на- тиснете буто- на за ВКЛ./ ИЗКЛ., раз- хлабете инхи- битора за стартиране, натиснете ръ- кохватката на спирачката на двигателя надолу.

Прав ток. 36V

Двойна изолация.

Рециклирайте този продукт на място за рециклиране – за електрическо и електронно оборудване. (Валидно само за Европа)

Процедура по стартиране за модел LC 141C: разхлабете инхибитора за стартиране, натиснете ръкохватката на спирачката на двигателя надолу.

Освободете ръкохватката на спирачката на двигателя за спиране.

Бавно

Бързо

Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

- Този продукт е опасен, ако се използва неправилно или

ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

- Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване,ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

- Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете

и се обърнете към Вашия дилър на Husqvarna, преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.
• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.
• Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за оператора
• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.
• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.
• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е

изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.
• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.
• Косенето на трева на склон може да бъде опасно. Не косете прекомерно стръмни склонове. Не работете с продукта, когато наклонът на повърхността е повече от 15°
• Бъдете изключително внимателни, когато сменяте посоката на движение по наклони. Използвайте продукта напречно на склона. Не се движете нагоре и надолу.
• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.
• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 37.
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.
• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.
• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния

вал на двигателя.

Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел LC 141iV и LC 141i) или разкачете захранващия шнур (модел LC 141C). Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервис за това.
• Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.
• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети.
• Винаги стойте зад продукта, когато го използвате.
• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си

далеч от въртящите се остриета.

• Не накланяйте продукта при стартиран двигател.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се налага да повдигнете продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел LC 141iV и LC 141i) или разкачете захранващия шнур (модел LC 141C).
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато преминавате през области без трева, като например пътеки от чакъл, камък и асфалт.
• Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.
• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че

режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.
• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервис Husqvarna.

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

Ръкохватка за спирачката на двигателя

Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира.

За да извършите проверка на спирачката на двигателя, стартирайте двигателя и след това отпуснете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервис на Husqvarna да регулира спирачката на двигателя.

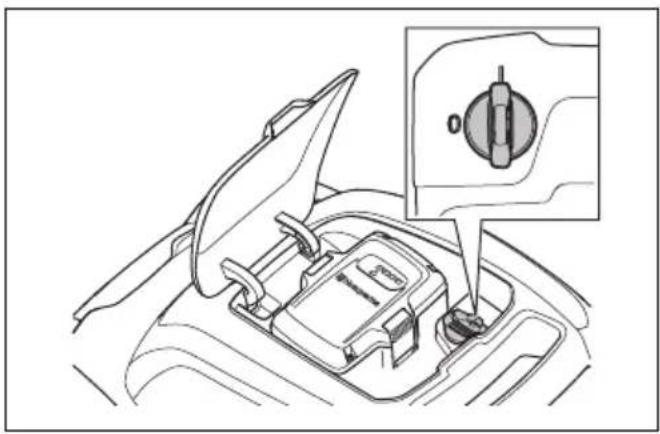

Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с енергия.

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.
• Ако ключът за безопасност функционира правилно, двигателят стартира само когато ключът е в положение 1.

За да проверите блокировката на пускането

Направете проверка на блокировката на пускане, за да се уверите, че тя не допуска работата на двигателя.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението. Блокировката на пускането спира движението.
2. Натиснете блокировката на пускането навън.

1. Освободете блокировката на пускането и се уверете, че тя се е върнала в първоначалното си положение.

За използване на държача на захранващия шнур (модел LC 141C)

Държачът на захранващия шнур намалява натоварването върху електрическия контакт и захранващия шнур. Държачът на захранващия шнур намалява също и риска да паднете.

1. Сгънете захранващия шнур, за да оформите малка примка.
2. Поставете примката в отвора на държача на захранващия шнур.

3. Поставете примката около куката.

4. Дръпнете захранващия шнур, за да затегнете примката около куката.

Инструкции за безопасност за батерията

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулатора като източник на захранване за други устройства.
• Не използвайте батерии, които не се презареждат.
• Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални

предмети. Това може да доведе до късо съединение на акумулатора.

• Не поставяйте предмети във въздушните отвори на акумулатора.
• Съхранявайте акумулатора далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически изгаряния.
• Съхранявайте акумулатора далеч от дъжд или влага.
• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.
• Не се опитвайте да разглобите или счупите акумулатора.
• Ако има в акумулатора има теч, не оставяйте течността да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска помощ.
• Използвайте акумулатора при температури между -10°C и 40°C.
• Не почиствайте батерията или зарядното устройство с вода. Вижте За почистване

на акумулатора и зарядното устройство на страница 51.

• Не използвайте дефектен или повреден акумулатор.
• Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута.

Инструкции за безопасност за зарядното устройство на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ:

Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.
• Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.
  • Тази машина създава електромагнитно поле по

време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

• Редовно проверявайте дали кабельт на зарядното устройство на акумулатора не е повреден и напукан.
• Не вдигайте зарядното устройство, като го държите за кабела. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.
• Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабельт не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.
• Не почиствайте зарядното устройство с вода.

- Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

• Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.
• Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.
• Не използвайте дефектно или повредено зарядно устройство.
• Зареждайте акумулатора само на закрито, в помещение с добра вентилация и далеч от

слънчева светлина. Не зареждайте акумулатора във влажна условия.

Безопасност на захранващия кабел

За модел LC 141C.

• Препоръчва се използването на устройство за остатъчен ток (R.C.D.) с ток на изключване не повече от 30 mA. Дори с инсталирано R.C.D. не може да се гарантира 100% безопасност и процедурите за безопасна работа трябва да се следват по всяко време.

Проверявайте R.C.D. при всяко използване.

• Ако по захранващия шнур има срязвания или ако изолацията е повредена, незабавно го извадете от контакта.
• Не докосвайте срязан или повреден захранващ шнур, преди да изключите електрозахранването.
• Не поправяйте срязан или повреден захранващ кабел. Подменете го с нов.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• За модел LC 141iV, LC 141i: За да предотвратите

случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.

• За модел LC 141C: За да предотвратите случайно стартиране по време на техническо обслужване, извадете захранващия шнур.
- Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти. Възложете извършването на професионалните ремонтни дейности на упълномощен сервиз. За повече информация говорете с най- близкия до Вас сервиз.
- Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По-значителни ремонтни дейности трябва да се изпълняват от одобрен сервис.
- Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и

можете лесно да се порежете.

• Поддържайте режещите краища остри и чисти за най-добра и безопасна производителност.
• Редовно проверявайте продукта при Вашия сервис и извършвайте необходимите корекции и ремонтни дейности.
• Заменете повредени, износени или счупени части.
- Следвайте инструкциите за смяна на аксесоарите.

Използвайте само аксесоари от производителя.

• Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ: За модел LC 141iV, LC 141i: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди.

За модел LC 141C: За да предотвратите случайно стартиране по време на монтаж, извадете захранващия шнур.

За да монтирате ръкохватката

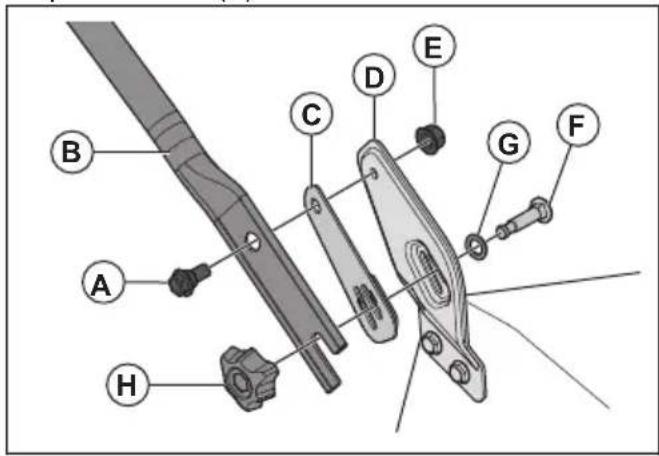

1. Прекарайте винта (A) през ръкохватката (B), пластмасовата шайба (C) и опорната скоба на ръкохватката (D).

1. Затегнете гайката (Е) докрай.
2. Прекарайте винта (F) през шайбата (G) и опорната скоба на ръкохватката.

3. Затегнете фиксатора (Н) докрай.

4. Подравнете отворите в ръкохватката с отворите в долната част на дръжката и прикрепете винтовете, шайбите и фиксаторите. Затегнете напълно фиксаторите.

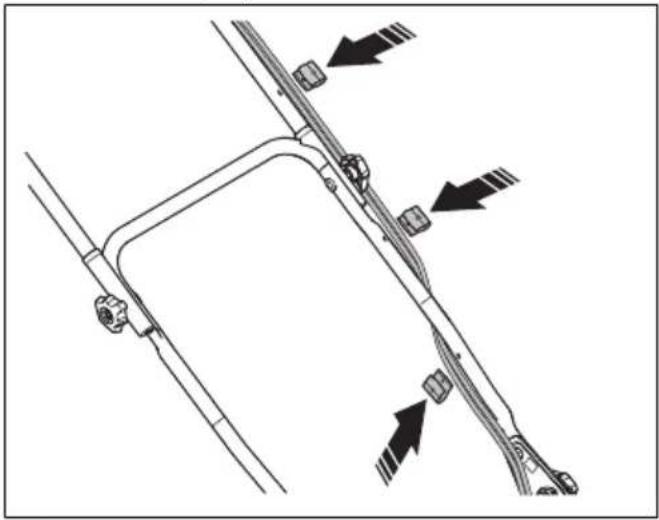

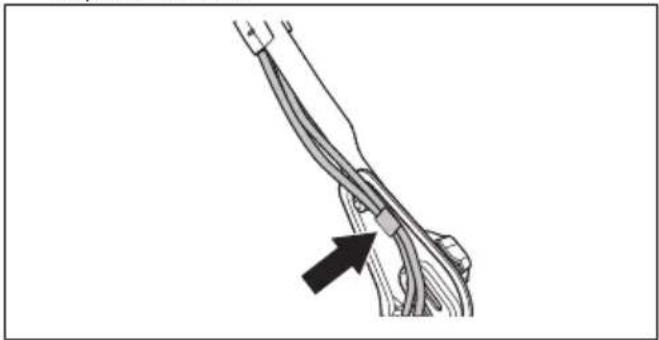

1. Закрепете кабелите към ръкохватката с помощта на кабелни превръзки.

Забележка: Уверете се, че напрежението в кабелите не е твърде високо. Твърде високото напрежение може да повреди кабела, ако ръкохватката бъде сгъната в положение при транспортиране.

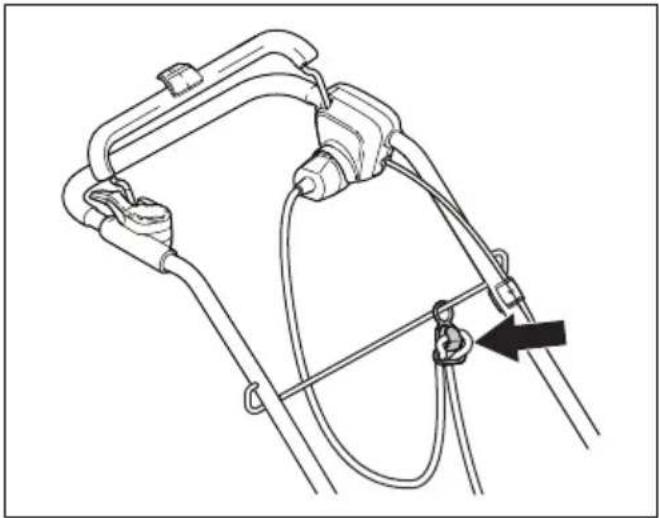

1. Поставете кабелите около куката в долната част на ръкохватката.

За регулиране на височината на ръкохватката

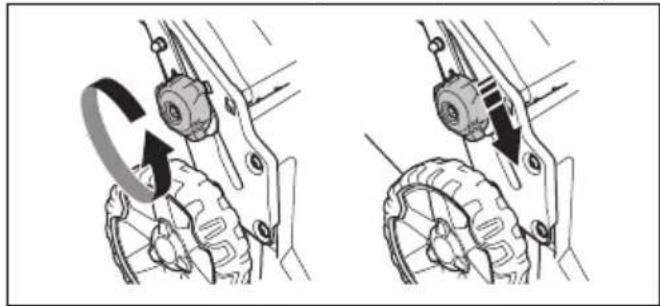

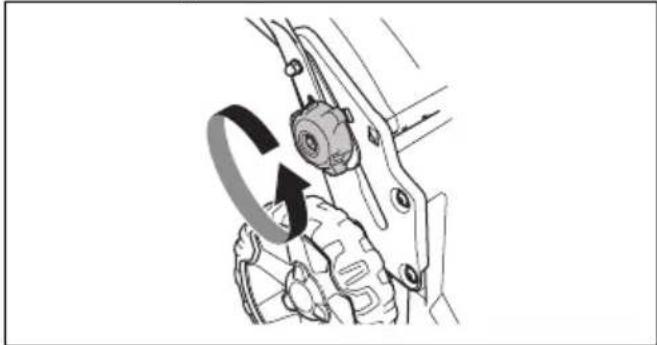

1. Разхлабете дополните копчета.

1. Отстранете фиксатора, шайбата и винта от лявата и дясната страна.

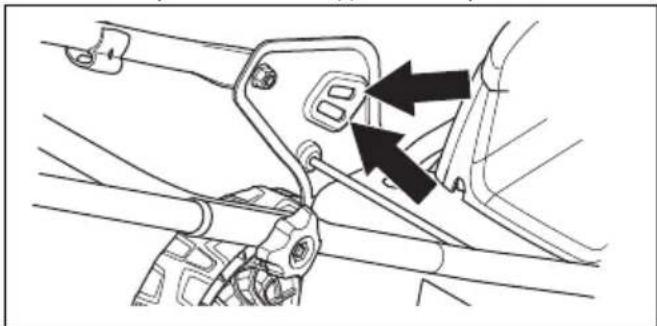

2. Ръкохватката може да бъде зададена на 2 различни височини. Поставете винта в единия от 2-та отвора от лявата и дясната страна.

1. Прикрепете винтовете, шайбите и фиксаторите.

2. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване. Затегнете напълно фиксаторите.

CLICK!

За сглобяване на коша за трева

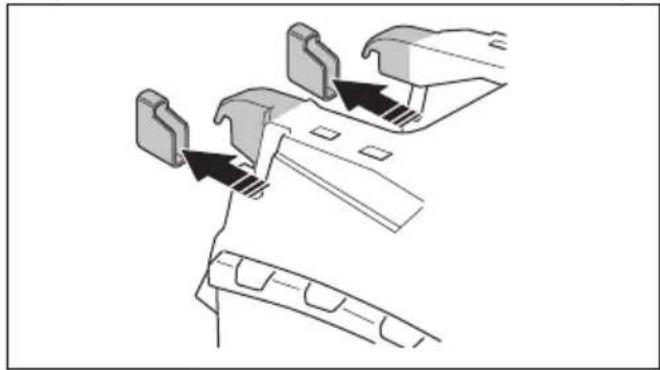

1. Бутнете 2-та транспортни капака навън и надолу.

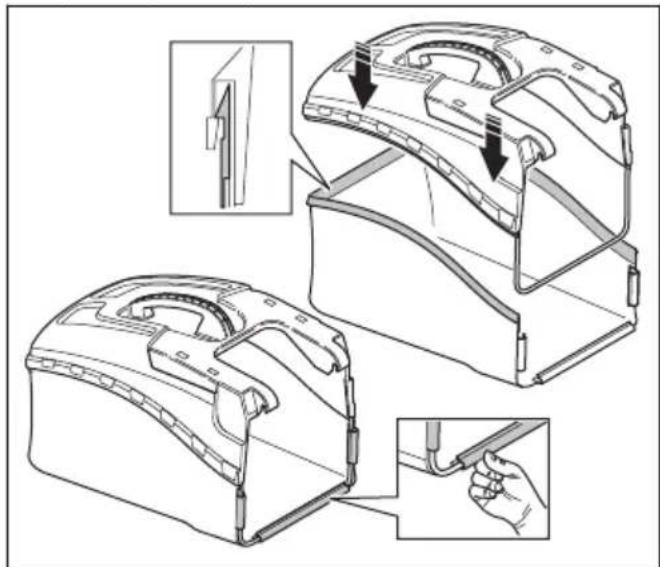

1. Поставете горната част на коша за трева върху долната му част. Прикрепете рамката на коша за трева с фиксаторите.

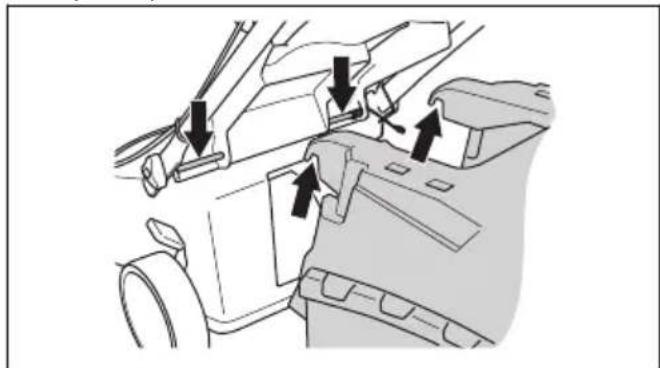

1. Вдигнете задния капак.

2. Прикрепете куките върху коша за трева към горния край на шасито.

За сглобяване на комплекта за мулчиране

1. Повдигнете задния капак и извадете коша за трева.

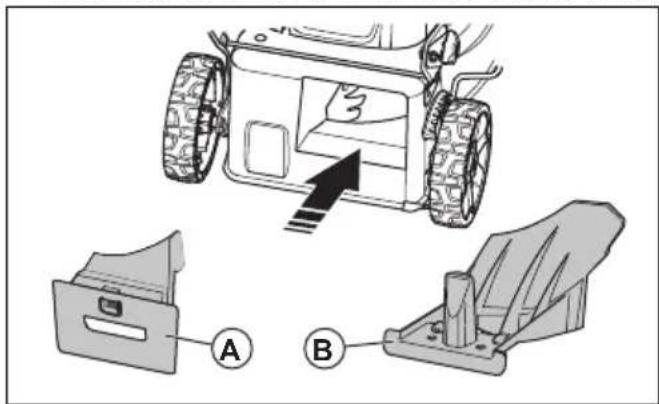

2. Поставете цифта за мулчиране в канала за разтоварване на тревата. Щифтът за мулчиране тип А е за LC 141i и LC 141C. Тип В е за LC 141iV.

1. Затворете задния капак.
2. Сменете ножа с комбинирания нож, вижте 3а да извадите и смените ножа на страница 51.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервизното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Задаване на продукта в положение за работа

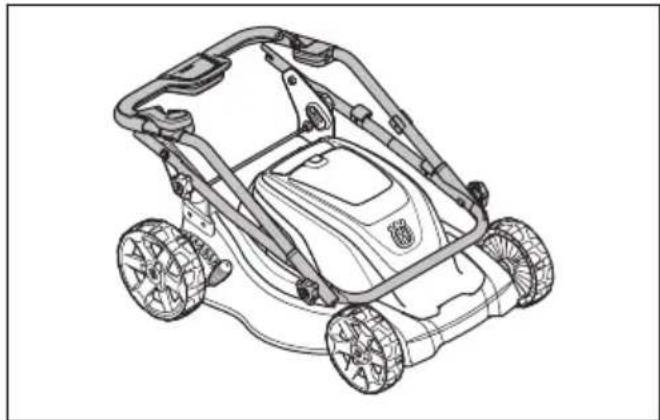

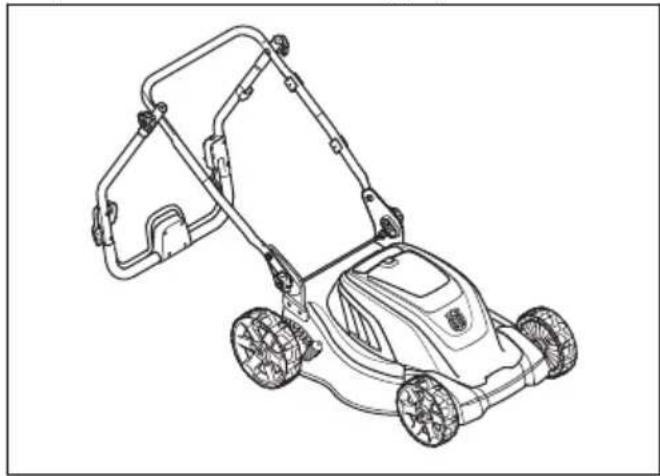

Ако ръкохватката е в положение за транспортиране и съхранение (вижте 3а задаване на продукта в положение за транспортиране на страница 53), изпълнете следната процедура, за да поставите ръкохватката в работно положение.

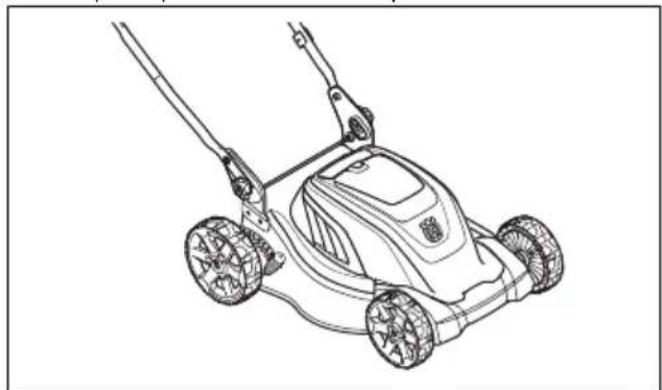

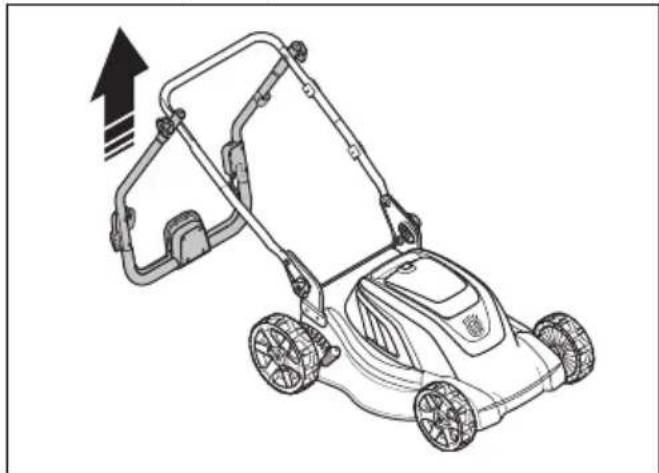

1. Повдигнете ръкохватката, докато долната й част се фиксира в положение за работа.

1. Преместете долните фиксатори по посока на дръжката, докато спрат и се чуе щракване.

CLICK!

1. Затегнете фиксаторите.

2. Повдигнете горната част на ръкохватката и затегнете фиксаторите.

За регулиране на височината на рязане

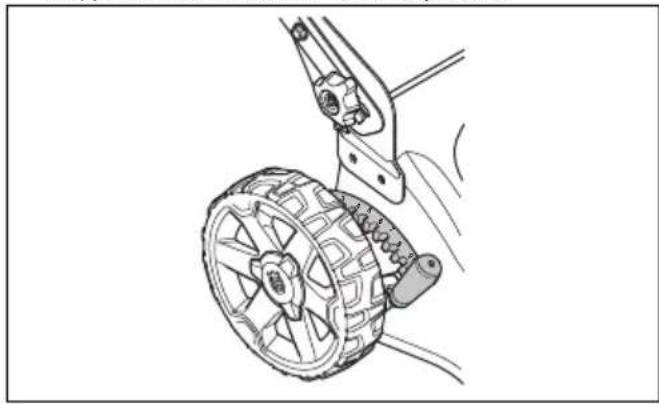

1. Преместете назад лоста за височина на рязане, за да увеличите височината на рязане.
2. Преместете напред лоста за височина на рязане, за да намалите височината на рязане.

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна.

Акумулатор

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство.

Статус на батерията

Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5

секунди, след като продуктът бъде изключен или бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 52.

1 2 3 4

Светодиодни лампи Статус на батерията
Всички светодиоди свет-ят	Напълно зареден (75 – 100%)
Светодиоди 1, 2, 3 свет-ят	Акумулаторът е зареден на 50% – 75%
Светодиоди 1 и 2 светят	Акумулаторът е зареден на 25% – 50%
Светодиод 1 свети Акумулаторът е зареден на 0% – 25%.
Светодиод 1 мига Батерията е изтощена.Заредете батерията.

За зареждане на акумулатора

Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Забележка: Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата табелка.

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на зарядното устройство в гнездото на зарядното устройство.

2. Свържете другия край на захранващия шнур за зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено.

1. Поставете батерията в зарядното устройство. Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина.

1. Когато всички светодиоди на акумулатора светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.

2. За да разкачите зарядното устройство на акумулатора от контакта, издърпайте щепсела, а не кабела.

6.Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора

Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство.

Светодиоден дисплей	Състояние на зареждането
Светодиод 1 мига 0% – 25%
Светодиод 1 свети, светодиод 2 мига	25%-50%
Светодиоди 1 и 2 светят, светодиод 3 мига	50%-75%
Светодиоди 1, 2 и 3 светят, светодиод 4 мига	75%-100%
Светодиоди 1, 2, 3 и 4 светят	Напълно зареден

За стартиране на продукта

1. Поставете зареден акумулатор в отделението за акумулатора.

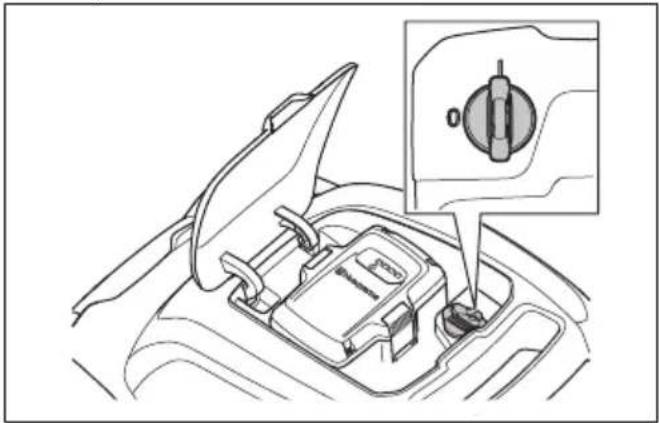

2. Завъртете ключа за безопасност на 1.

1. Останете зад продукта.

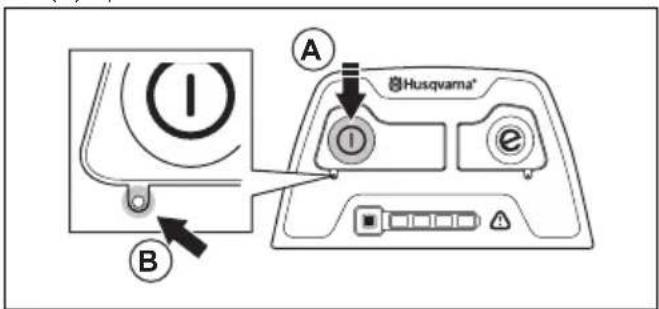

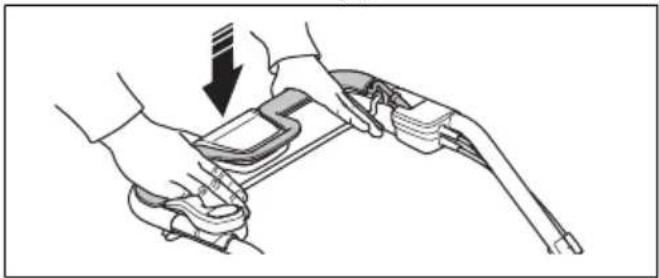

2. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) (А) на разпределителното табло и зеленият светодиод (В) ще светне.

A Husqvarma* B

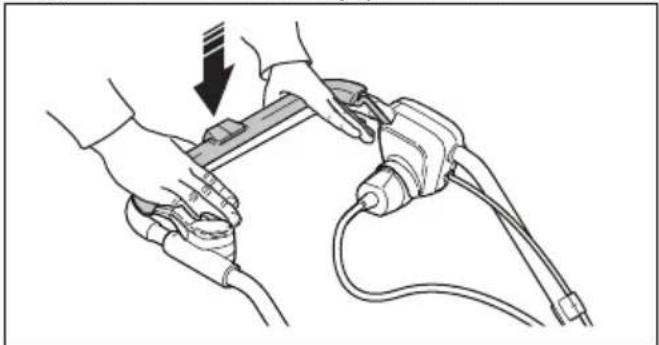

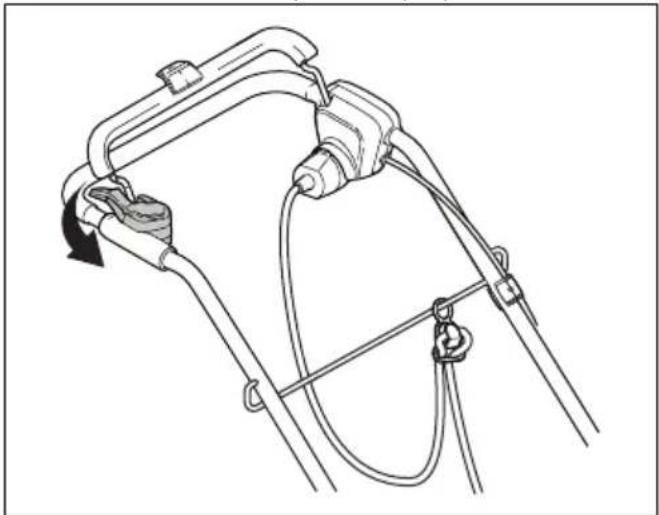

1. Разхлабете инхибитора за стартиране.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението.

За използването на задвижването на колелата

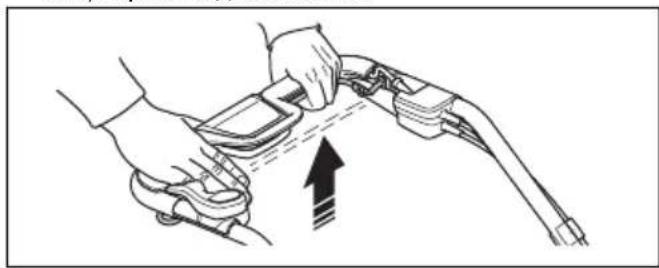

- Модел LC 141iV. Дръпнете дръжката за задвижване по посока на управлението, за да стартирате задвижването.

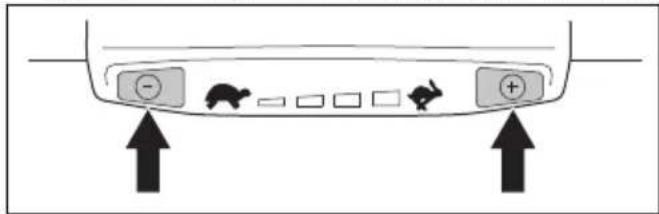

- Натиснете + и - на разпределителното табло, за да зададете скоростта на задвижване в 4 стъпки.

- Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

За да използвате функцията SavE

Продуктът разполага с функция за пестене на акумулатора (SavE), която осигурява по-дълго време на работа.

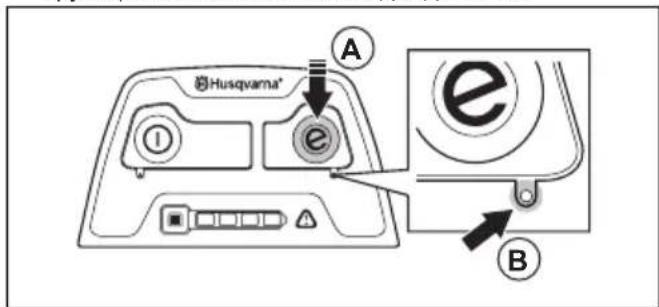

1. Натиснете бутона SavE (A), за да стартирате функцията. Зеленият светодиод светва.

Husqvarna* A e B

1. Натиснете отново бутона SavE, за да спрете функцията. Зеленият светодиод (В) изгасва.

Функцията SavE спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SavE стартира автоматично, когато условията на терена го позволяват.

Функция на високо натоварване

Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите.

Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване.

Спиране на продукта

Продуктът спира автоматично, ако не работите с него в продължение на 10 минути. Винаги

завъртайте ключа за безопасност на 0, преди да оставите продукта без надзор.

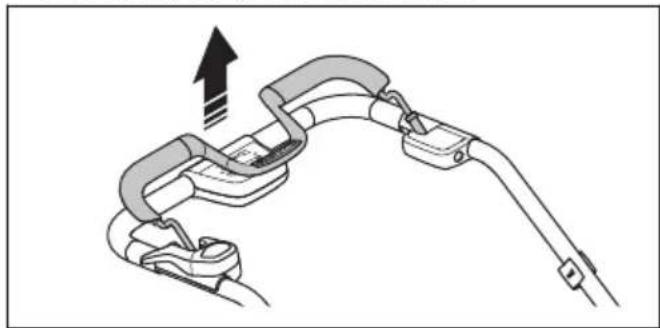

1. Освободете ръкохватката за спирачката на двигателя, за да спрете двигателя.

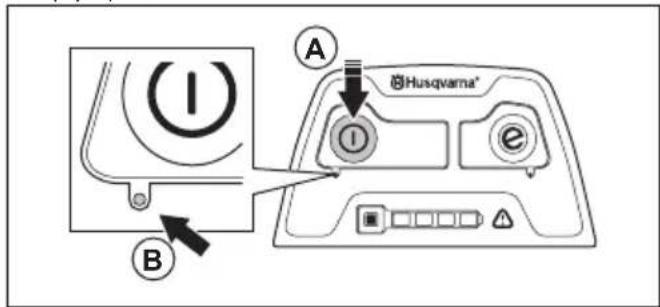

1. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) (А) на разпределителното табло и зеленият светодиод (В) ще изгасне.

A Husqvarma* B

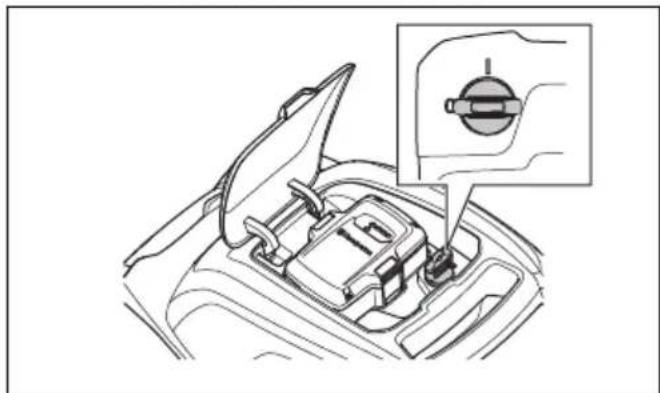

1. Отворете капака на акумулатора и завъртете ключа за безопасност в положение 0.

1. За да извадите акумулатора, натиснете 2-та бутона за освобождаване и извадете акумулатора.

1. Заредете акумулатора, ако е изтощен. За повече информация вижте 3а зареждане на акумулатора на страница 46.

За работа с LC 141C

За избиране на одобрен кабел (LC 141C)

Забележка: За Обединеното кралство използвайте само удължителния кабел 16 м, който се доставя с изделието. За всички други държави вижте информацията по-долу.

Ако използвате удължителни кабели, те трябва да са в съответствие с минималните сечения в таблицата по-долу:

Напрежение Дължина	на кабела	Напречно сечение
220 – 240 V/50 Hz До 20 м	1,5 мм	^2
220 – 240 V/50 Hz 20 – 50	m 2,5 мм	^2

• Захранващите и удължителните кабели са налични от Вашия местен одобрен сервис на Husqvarna за продукти на открито.
• Използвайте само удължителни кабели, предназначени за използване на открито и които отговарят на една от следните спецификации: Обикновен каучук (60245 IEC 53), обикновено PVC (60227 IEC 53) или обикновено PCP (60245 IEC 57)
• Ако кабельт е повреден, той трябва да бъде заменен от производителя, неговия сервис или подобен квалифициран персонал, за да се избегне опасност.

За стартиране на продукта

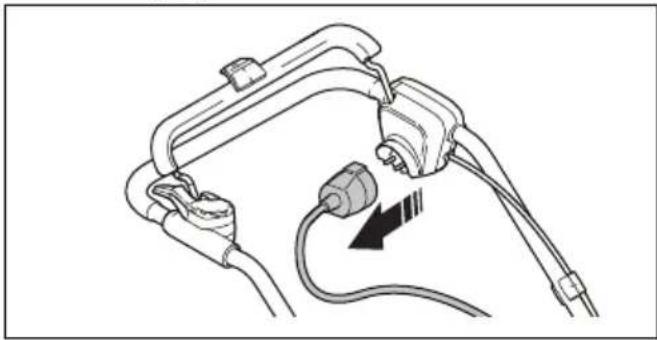

1. Свържете захранващ кабел към контакта под ръкохватката.

1. Поставете захранващия шнур в държача на захранващия шнур. Вижте За използване на държача на захранващия шнур (модел LC 141C) на страница 38.

1. Останете зад продукта.
2. Разхлабете инхибитора за стартиране.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението.

1. Освободете ръкохватката за спирачката на двигателя, за да спрете двигателя.

1. Разкачете захранващия шнур от контакта и след това от продукта.

ВНИМАНИЕ: Издърпайте щепсела докрай навън. Не дърпайте захранващия шнур.

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.
• Не отрязвайте повече от 13 от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.
• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност.

За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервис.

График за техническо обслужване

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано със *, направете справка с Приспособления за безопасност на машината на страница 37.

LC 141iV, LC 141i и LC 141C При вся-	ка упо-треба	Всеки месец	Всеки сезон
Извършете обща проверка. X
Почистете продукта. X
Проверете инхибитора за стартиране *. X
Уверете се, че приспособленията за безопасност на продукта не са дефект-ни *.	X
Прегледайте режещото оборудване. X
Извършете преглед на капака на режещите части *. X
Проверете ръкохватката на спирачката на двигателя *. X

само за LC 141iV и LC 141i При вся-	ка упо-треба	Всеки месец	Всеки сезон
Уверете се, че бутонът ВКЛ./ИЗКЛ. функционира правилно и не е дефек-тен.	X
Проверете акумулатора за повреди. X
Проверете заряда на акумулатора. X
Уверете се, че бутоните за освобождаване на акумулатора работят изправ-но и че акумулаторът се фиксира на място в продукта.	X
Проверете зарядното устройство за повреда и се уверете, че функционира изправно.		X
Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство.			X

За извършване на обща проверка

- Уверете се, че всички гайки и винтове на продукта са затегнати.

- Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени.

За почистване на машината

• Почиствайте пластмасовите части със суха кърпа.
• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.
• Не мийте продукта с устройство за миене под високо налягане.
• Не пръскайте вода директно върху двигателя.
• За отстраняване на листа, трева и прах използвайте четка.

За почистване на акумулатора и зарядното устройство

ВНИМАНИЕ: Не почиствайте батерията или зарядното устройство с вода.

• Преди да поставите батерията в зарядното устройство се уверете, че батерията и зарядното устройство са чисти и сухи.
• Почистете клемите на акумулатора с въздух под налягане или използвайте чиста и суха кърпа.
• Почистете повърхностите на акумулатора и зарядното устройство с чиста и суха кърпа.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: За моделите LC 141iV и LC 141i: За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте поне 5 секунди.

За модел LC 141C: За да предотвратите случайно стартиране, разкачете захранващия шнур.

ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.
2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и

балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиса да преценят дали ножът ще трябва да се заточи, или да се смени.

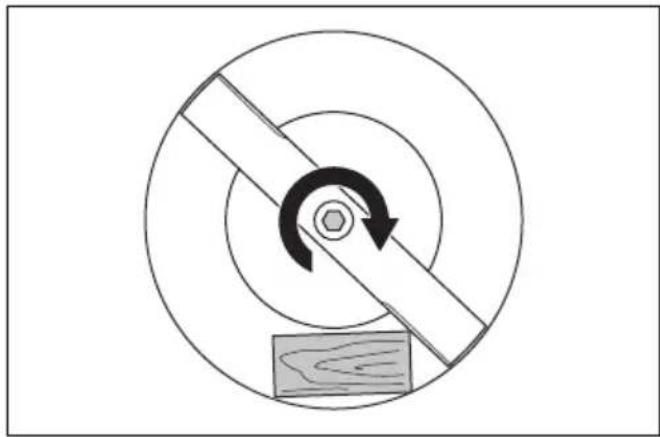

За да извадите и смените ножа

1. Застопорете ножа с дървен блок.

1. Свалете придържащия болт на ножовете.
2. Свалете ножа.
3. Проверете носача на ножа и придържащия болт на ножовете, за да видите дали има повреди.
4. Проверете двусекционния вал на двигателя, за да се уверите, че не е огънат.

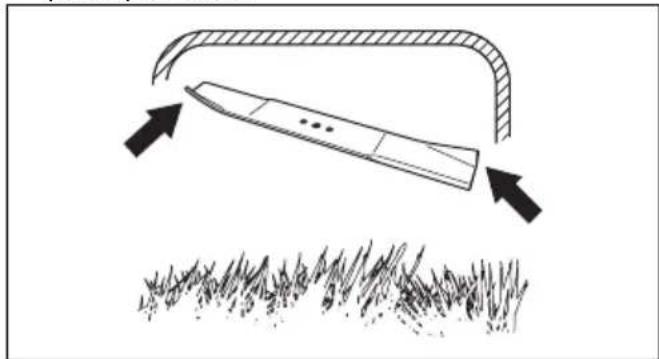

5. Когато поставяте новия нож, насочете извитите краища на ножа по посока към капака на режещите части.

1. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя.

2. Застопорете ножа с дървен блок. Поставете пружинната шайба и затегнете болта и шайбата до въртящ момент от 20 Nm.

1. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

1. Стартирайте продукта, за да тествате ножа. Ако ножът не є поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

Отстраняване на проблеми

Акумулатор

Светодиод на акуму-латора	Причина Решение
Зеленият светодиод мига.	Напрежението на акумулатора е ниско.	Заредете акумулаторната батерия. Вижте 3а зареждане на акумулатора на страница 46.
Светодиодът за греш-ка мига.	Акумулаторът е изтощен. Заредете	акумулаторната батерия. Вижте 3а зареждане на акумулатора на страница 46.
	Температурата в работната среда е прекалено висока или прекалено ниска.	Използвайте акумулатора при температури между -10°C и 40°C.
	Свръхнапрежение. Уверете се, че напрежението на електрическа-та мрежа е същото като на типовата табелка на продукта.
Светодиодът за греш-ка свети.	Разликата в клетките е твърде го-ляма (1 V).	Обърнете се към одобрен сервиз.

Зарядно устройство за батерията

Светодиод на за-рядното устройство	Причина Решение
Светодиодът за грешка мига.	Температурата в работната среда е прекалено висока или прекалено ниска.	Използвайте зарядното устройство на акумулатора при температури между 5°C и 40°C.
Светодиодът за грешка свети.		Обърнете се към одобрен сервис.

Пулт за управление

За проблеми, различни от тези в този раздел, свържете се с Вашия сервис.

Клавиатура Възможни неизправности Възможно действие
Светодиодът за грешка мига	Двигателят е претоварен Увеличете височината на рязане. Вижте 3а регулиране на височината на рязане на страница 45.
	Оборотите на двигателя спадат прекалено много и двигателят спира
	Управлението на двигателя е пре-калено горещо
	Ножът е блокиран За да предотвратите случайно стартиране, за-въртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди. Уверете се, че ножът се върти свободно. Ако проблемът продължи, обърнете се към упълно-мощен сервис
	Грешка на акумулатора или липса на сигнал от него
	Поставете правилно акумулатора в продукта и проверете конектора на акумулатора. Ако светодиодът за грешка на акумулатора мига, вижте Акумулатор на страница 52
Продуктът спира Акумулаторът е изтощен Заредете батерията. Вижте 3а зареждане на акумулатора на страница 46

Транспортиране, съхранение и изхвърляне

За задаване на продукта в положение за транспортиране

1. Отстранете коша за трева (ако е инсталиран).

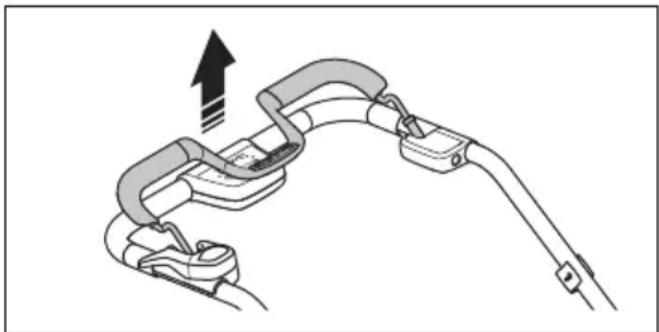

2. Разхлабете фиксаторите в горната част на ръкохватката и я сгънете надолу.

1. Разхлабете дополните копчета.

2. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта.

1. Сгънете ръкохватката напред.

- В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

- За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.

- Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.
• Закрепете продукта по време на транспортиране.

Съхранение

• Винаги изваждайте акумулатора за съхранение.
• За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.
• Съхранявайте зарядното устройство в затворено и сухо помещение.
• Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или скреж.
• При съхранение разкачете акумулатора от зарядното устройство.
• Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.
• Съхранявайте акумулатора при температура между 5°C и 25°C и далече от слънчева светлина.
• Съхранявайте зарядното устройство при температура между 5°C и 45°C и далече от слънчева светлина.
• Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен период.
• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.
• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

Изхвърляне

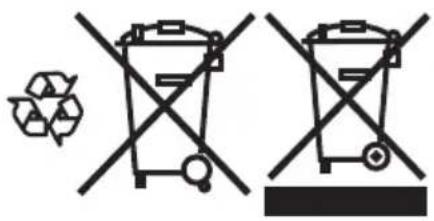

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване.

Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови

отпадъци или магазина, откъдето сте закупили продукта.

Технически характеристики LC 141C

	LC 141C
Двигател
Тип двигател	Серия АС двигател
Обороти на двигателя – номинални, об./мин. 3200
Мощност 1800 W
Източник на захранване Електрически с кабел
Захранващ кабел (включен само за Обединеното кралство)
Вид на кабела Удължителен кабел 16 м
Тегло, кг 1,6
Тегло
Тегло, kg 20,4
Шумови емисии ^12
Ниво на звуковата мощност, измерена dB(A) 93
Ниво на звуковата мощност, гарантирана [LWA dB(A)] 95
Нива на звука ^13
Ниво на шума при ухото на работещия, dB (A) 85
Нива на вибрациите ^14
Ръкохватка, m/s ^2	2,0
Косене
Височина на рязане, mm 25-70
Ширина на рязане, cm 41
Нож, каталожен номер Събиране	5011716-01
Капацитет на приставката за чували, литри 50

Декларация за съответствие на ЕО

Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone] декларира, че косачките Husqvarna LC 141iV и LC 141i със сериен номер от 2018XXXXXXXX и нататьк и Husqvarna LC 141C със сериен номер 2015XXXXXXXX са в съответствие с изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/EC
• от 17 май 2006 г., "свързани с машини" 2006/42/EO
• от 26 февраля 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/EC
- от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/EO

За информация, свързана с шумовите емисии, направете справка с глава „Технически характеристики“.

Следните стандарти са приложени за сертифицирането на Husqvarna LC 141iV и LC 141i: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Следните стандарти са приложени за сертифицирането на Husqvarna LC 141C: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala e izvършил оценка на съответствието съгласно Приложение VI на Директива 2000/14/EO.

Huskvarna, 2020-10-13

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация.)

Obsah
