LIETOŠANAS INSTRUKCIJA LC 141iV HUSQVARNA

LV Lietošanas pamācība

Problēmu novēršana....441

Pārvadāšana, glabāšana un utilizēšana.... 442

Tehniskie dati....443

EK atbilstības deklarācija....447

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāmais rotējošais zāles plāvējs. Zāle tiek savākta zāles savācējā. Lai pieklūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu).

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

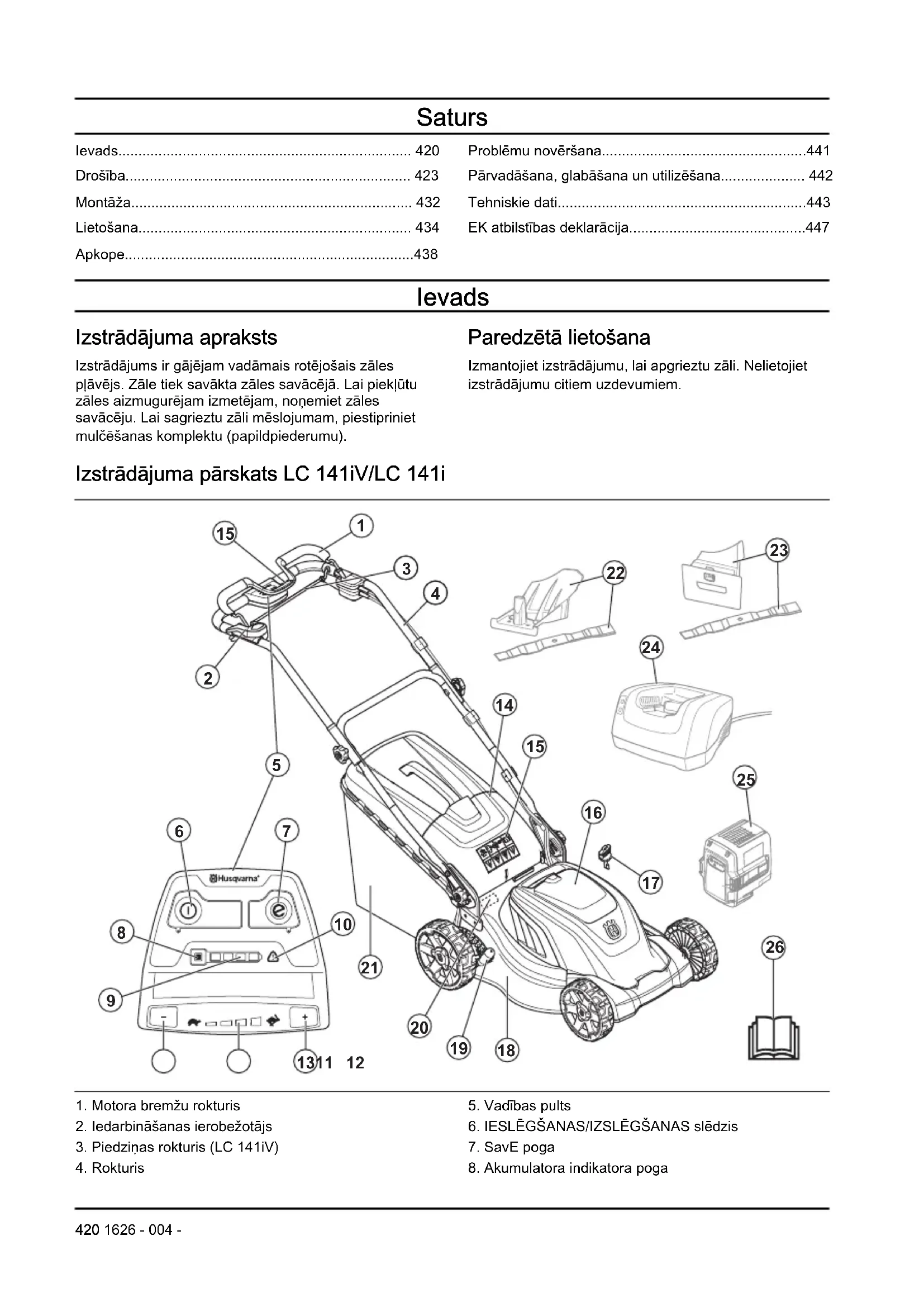

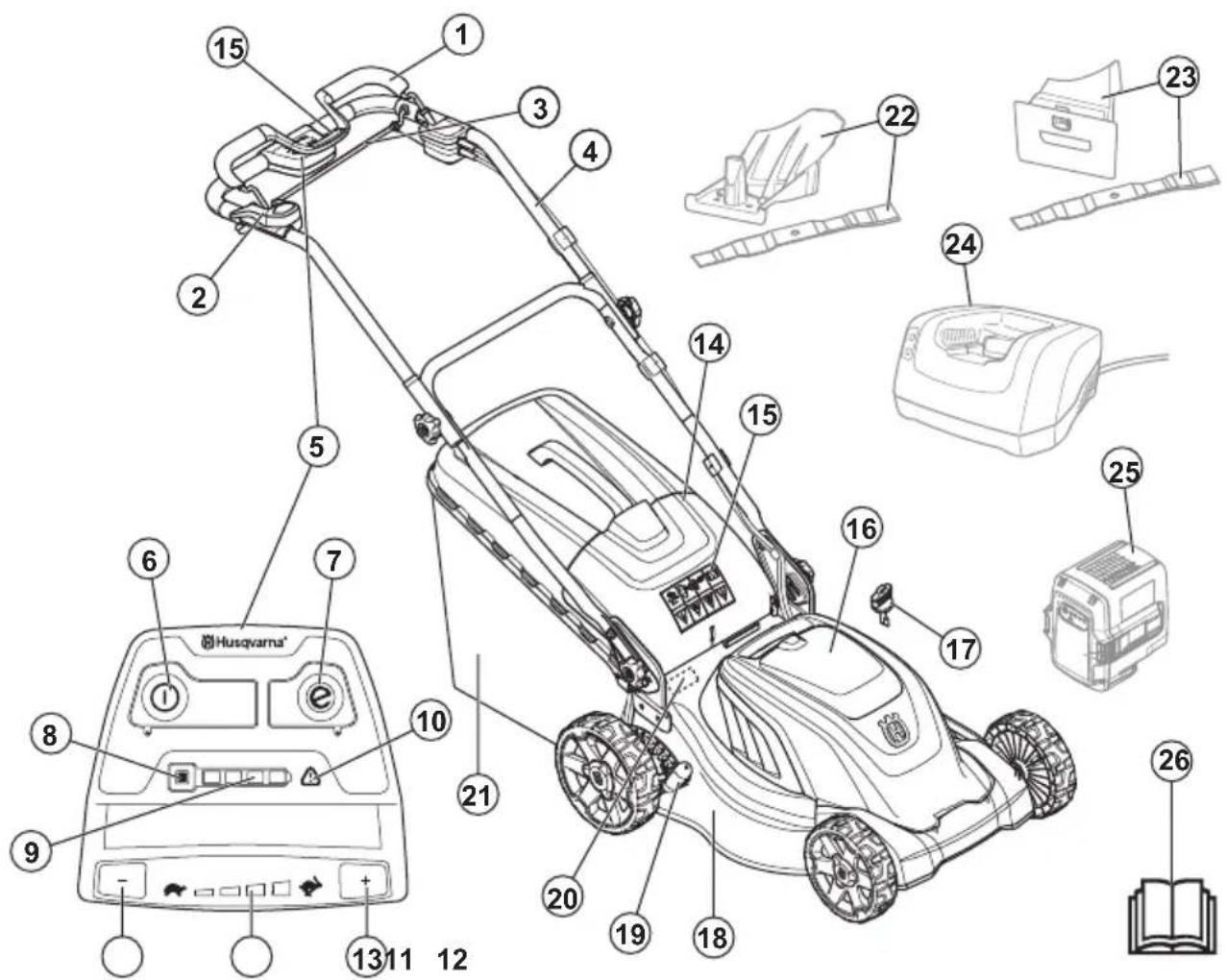

Izstrādājuma pārskats LC 141iV/LC 141i

1. Motora bremžu rokturis
2. ledarbināšanas ierobežotājs
3. Piedziñas rokturis (LC 141iV)

4. Rokturis

5. Vadības pults

6. IESLĘGŠANAS/IZSLĘGŠANAS slēdzis

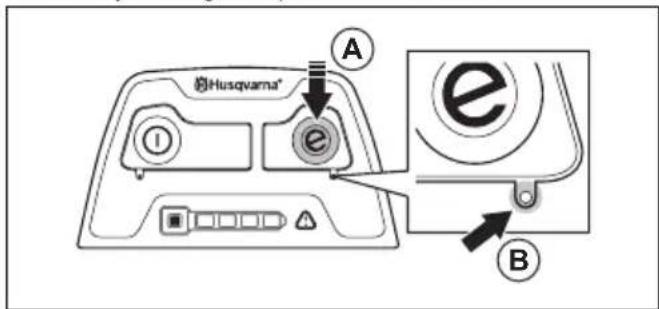

7. SavE poga

8. Akumulatora indikatora poga

9. Akumulatoru uzlādes indikators

10. Brīdinājuma indikators (KLŪDU LED)

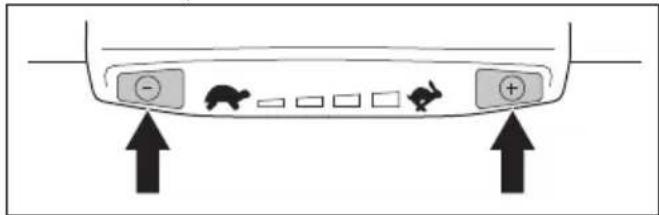

11. Ātruma samazināšanas poga (LC 141iV)
12. Ātruma līmeņa indikators (LC 141iV)
13. Ātruma palielināšanas poga (LC 141iV)
14. Aizmugurējais aizsegs
15. Simboli
16. Akumulatora pärsegs
17. Drošības atslēga

18. Griezēja pārsegs

19. Griešanas augstuma svira

20. Datu plāksnīte
21. Zāles savācējs
22. Mulčēšanas komplekts (piederums modelim LC 141iV)
23. Mulčešanas komplekts (piederums modelim LC 141i)
24. Akumulatora lādētājs (piederums)
25. Akumulators (piederums)
26. Lietotāja rokasgrāmata

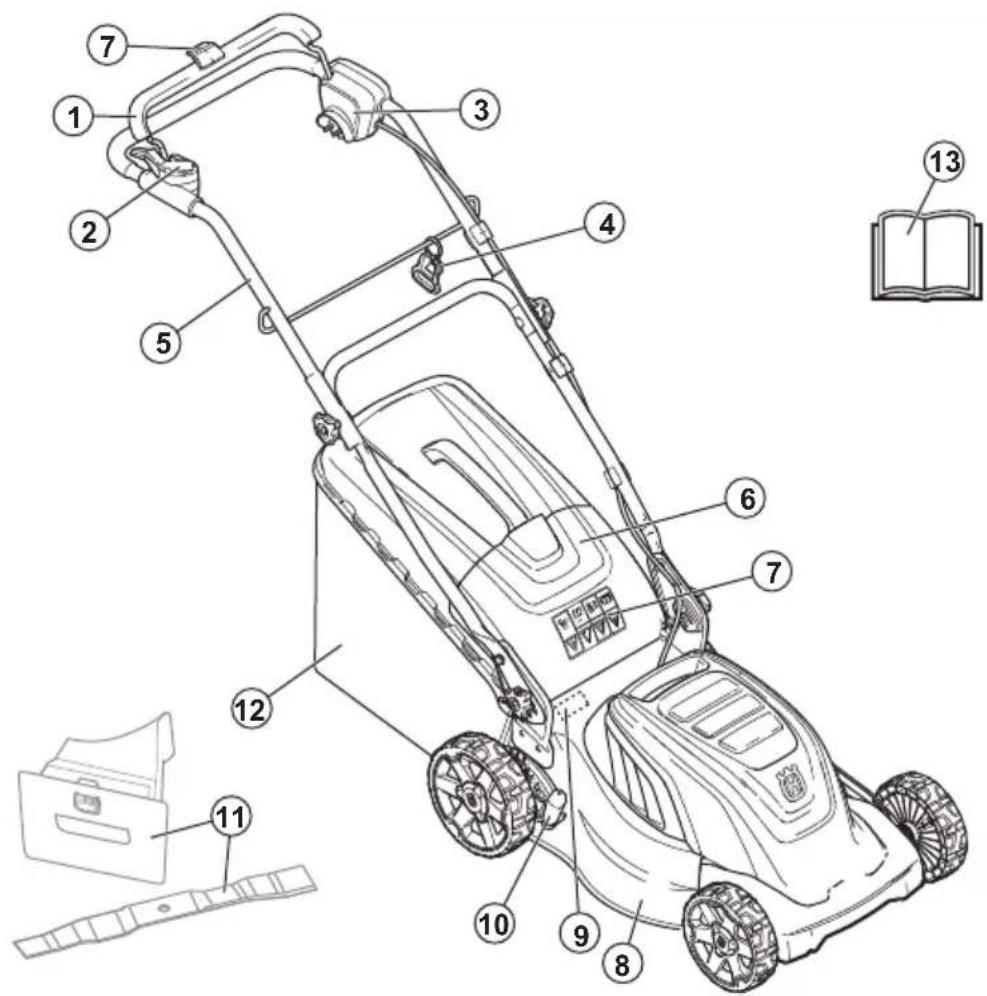

Pārskats par izstrādājumu LC 141C

1. Motora bremžu rokturis
2. ledarbināšanas ierobežotājs
3. Strāvas vada kontaktligzda
4. Strāvas vada turētājs
5. Rokturis
6. Aizmugurējais aizsegs
7. Simboli
8. Griezēja pārsegs
9. Datu plāksnīte

10. Griešanas augstuma svira

11. Mulčešanas ierīce (piederums)

12. Zāles savācējs
13. Lietotāja rokasgrāmata

Simboli uz izstrādājuma

Tas var izraisīt traumas vai nāvi operatoram vai blakus stāvošām

personām, ja izstrādājums netiek lietots uzmanīgi un pareizi.

Uzmanīgi izlasiet šo lietotāja rokasgrāmatu un pirms iekārtas lietošanas pārliecinieties, vai izprotat norādījumus.

Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki.

Uzmanieties no mestiem un rikošetā atlecošiem priekšmetiem.

Brīdinājums! Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

Brīdinājums! Turiet rokas un kājas drošā attālumā no rotējošajām daļām.

Pirms veicat izstrādājuma apkopi, izņemiet drošības atslēgu. (modelis LC 141iV/LC 141i).

Pirms izstrādājuma apkopes veikšanas atvienojiet to no

elektrības kontaktligzdas. (modelis LC 141C).

IPX1

IPX1 — izstrādājumam ir aizsardzība pret pilošu ūdeni (modelis LC 141iV/LC 141i)

IPX4

IPX4 — izstrādājumam ir aizsardzība pret ūdens šlakatām (modelis / LC 141C)

Nepieļaujiet, ka uz izstrādājuma līst lietus (modelis LC 141iV/LC 141i)

Brīdinājums! Nebrauciet ar izstrādājumu pāri elektrības vadam, jo tādējādi var gūt elektriskās strāvas triecienu vai sabojāt izstrādājumu. (modelis LC 141C).

CE

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Trokšna emisijas līmenis atbilst Eiropas Kopienas direktīvai. Produkta emisiju līmenis ir norādīts sadaļā

"Tehniskie dati" un uz uzlîmes.

Līdzstrāva 36 V

Dubultā izolācija.

Utilizējiet šo izstrādājumu elektrisko un elektronisko ie-rīču pārstrādes vietā. (Attiecas vienīgi uz Eiro-pu)

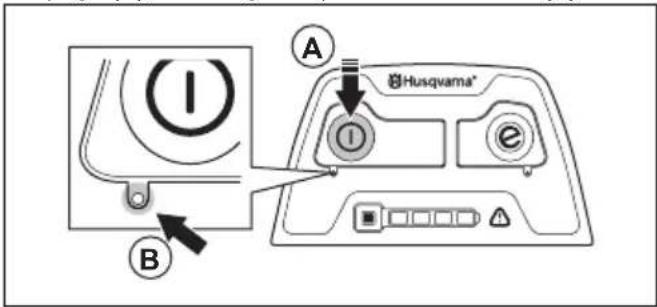

ledarbināšanas procedūra modelim LC 141iV/ LC 141i: no- spiediet pogu ON/OFF (le- slēgt/izslēgt), atbrīvojiet ie- darbināšanas ierobežotāju, nospiediet uz leju motora bremžu rokturi.

ledarbināšanas procedūra modelim LC 141C: atbrīvojiet iedarbināšanas ierobežotāju, nospiediet uz leju motora bremžu rokturi.

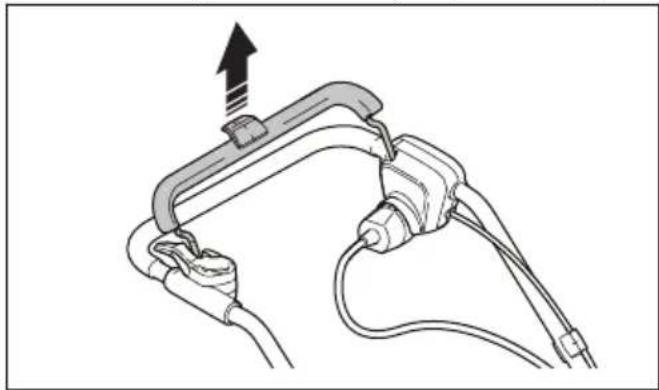

Atlaidiet motora bremžu rokturi, lai apturētu.

Lēni

Ātri

Skenējams kods

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Bridinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo

izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Lietotāja vecums var būt norādīts vietējos noteikumos
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet

to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet zemāk izklāstītos brīdinājumus.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laika apstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pērkona negaisa laikā. Izstrādājuma izmantošana sliktos laika apstāklos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamas situācijas, piemēram, padarot virsmas slidenas.
• Pārliecinieties, vai nav personu, priekšmetu un

situāciju, kas var kavēt izstrādājuma drošu darbību.

• Skatieties, vai nav škēršlu, piemēram, saknu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršli.
• Pļaušana uz nogāzēm var būt bīstama. Neplaujiet ľoti stāvās nogāzēs. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°
• Mainot braukšanas virzienu nogāzē, esiet īpaši piesardzīgs. Uz nogāzēm ar izstrādājumu strādājiet, virzoties škērsām tām. Nepārvietojieties augšup un lejup.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz redzamību.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet

šeit: Individuālie aizsarglīdzekļi lpp. 427.

- Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

- Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja produktā iekļūst ūdens, palielinās elektriskās strāvas trieciena risks.

- Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personal.

- Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ľoti lielu risku, ka asmens kļūst valīgs.

- Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet motoru, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru (modelis LC 141iV un LC 141i) vai atvienojiet strāvas vadu (modelis LC 141C). Pārbaudiet, vai

izstrādājumam nav bojājumu. Novērsiet bojājumus vai uzticiet šo darbu pilnvarotajam apkopes pārstāvim.

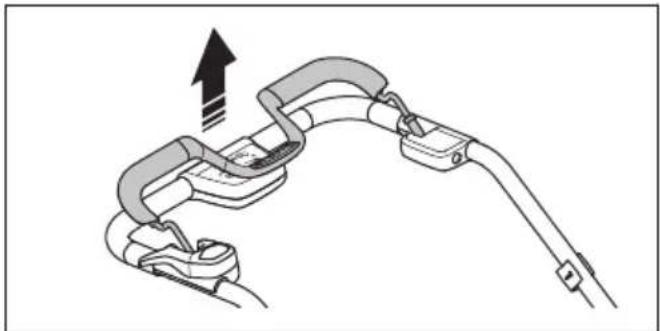

- Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.

- Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

- Darbinot izstrādājumu, vienmēr stāviet aiz tā.

- Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

- Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

- Esiet piesardzīgi, velkot izstrādājumu atpakaļ.

- Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja izstrādājums ir jāpaceļ, vispirms izslēdziet motoru, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru (modelis LC 141iV un LC 141i) vai

atvienojiet strāvas vadu (modelis LC 141C).

• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet motoru, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiniem.
• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja

negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

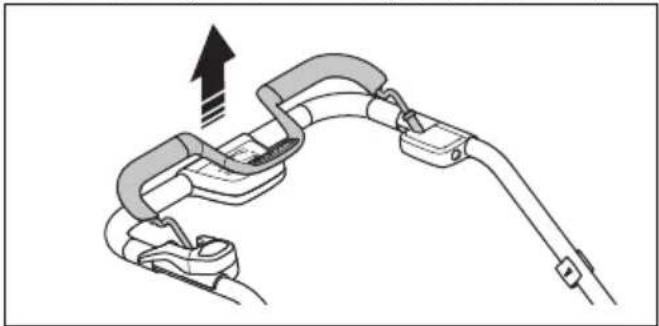

Motora bremžu rokturis

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs

neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes.

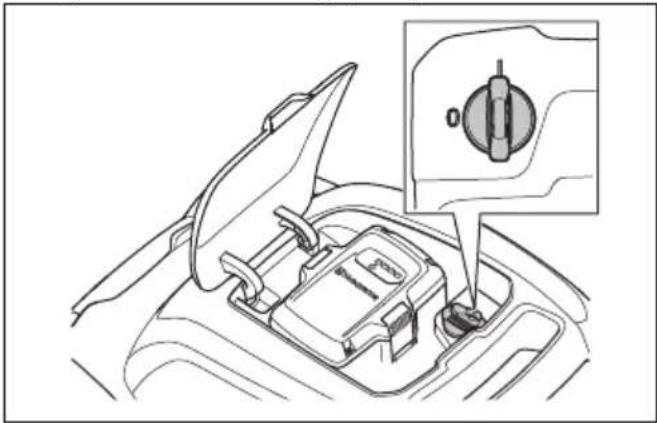

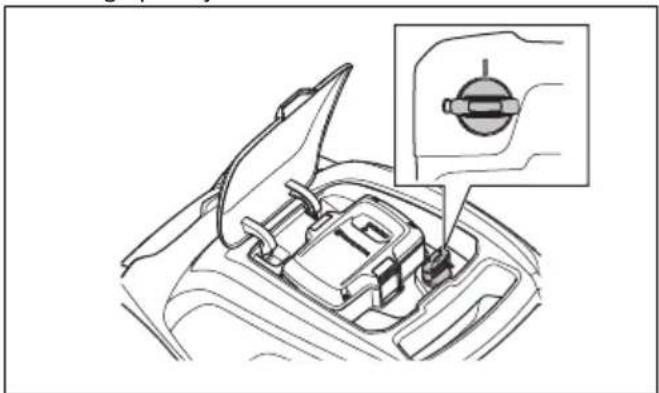

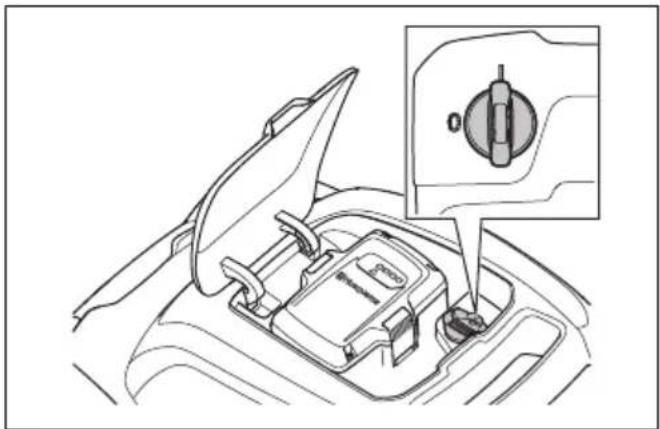

Drošības atslēga (modelis LC 141iV un LC 141i)

Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.
• Ja drošības atslēga darbojas pareizi, motors tiek iedarbināts tikai, kad atslēga tiek pagriezta pozīcijā "1".

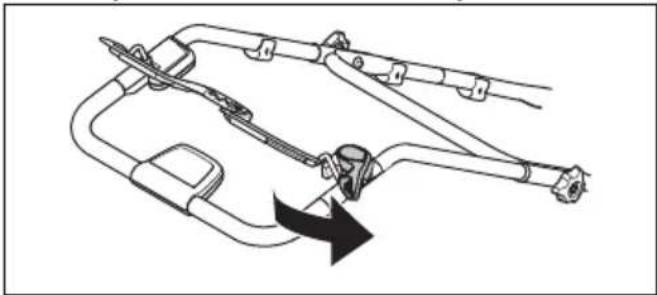

ledarbināšanas ierobežotāja pārbaude

Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Pabīdiet bremžu rokturi stūres virzienā. ledarbināšanas ierobežotājs aptur kustību.

2. Izstumiet iedarbināšanas ierobežotāju.

1. Atlaidiet iedarbināšanas ierobežotāju un pārliecinieties, ka tas atgriežas sākotnējā pozīcijā.

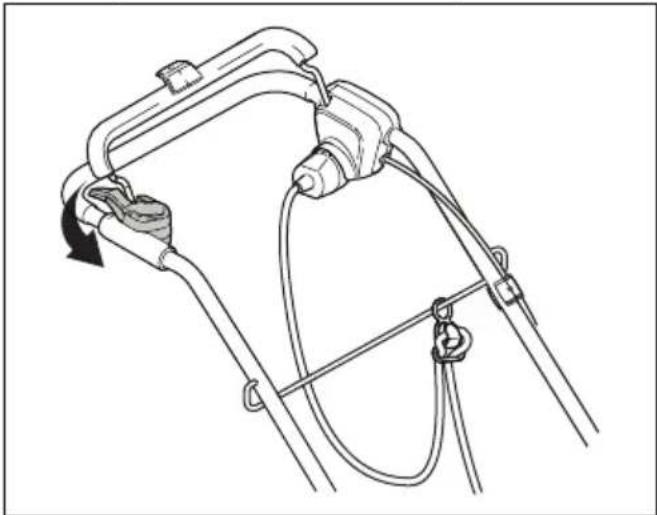

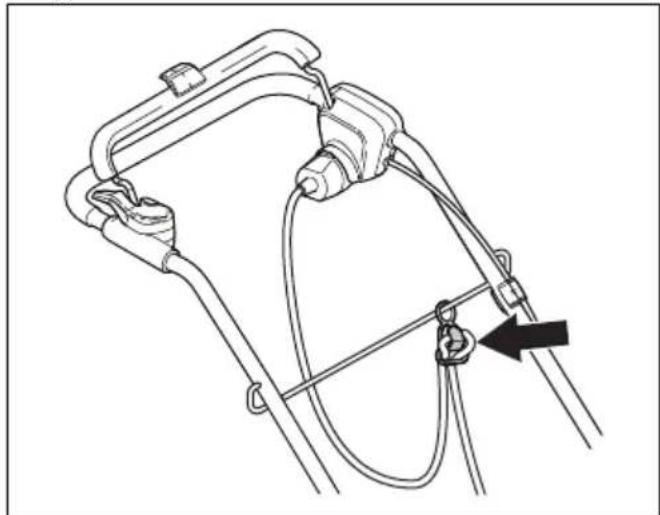

Strāvas vada turētāja lietošana (modelis LC 141C)

Strāvas vada turētājs samazina kontaktligzdas un strāvas vada nospriegojumu. Strāvas vada turētājs aī samazina pakrišanas risku.

1. Salokiet strāvas vadu, lai izveidotu nelielu cilpu.

2. levietojiet cilpu strāvas vada turētāja atverē.

3. Aplieciet cilpu ap āki.

4. Pavelciet strāvas vadu, lai cilpu ap āki savilktu ciešāk.

5. Salokiet strāvas vadu, lai izveidotu nelielu cilpu.

6. levietojiet cilpu strāvas vada turētāja atverē.
7. Aplieciet cilpu ap āki.
8. Pavelciet strāvas vadu, lai cilpu ap āki savilktu ciešāk.

Akumulatora drošības norādes

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā strāvas avotu tikai saistītiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

- Nelietojiet vienreiz lietojamus akumulatorus.

- Elektriskās strāvas trieciena risks. Nesavienojiet

- Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā strāvas avotu tikai saistītiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu. - Nelietojiet vienreiz lietojamus akumulatorus. - Elektriskās strāvas trieciena risks. Nesavienojiet

akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var eksplodēt un radīt apdegumus un/vai kīmiskos apdegumus.
• Akumulatoru nedrīkst pakļaut lietus un mitruma ietekmei.
• Akumulatoru nedrīkst pakļaut mikroviļņu un augsta spiediena ietekmei.
• Akumulatoru nedrīkst izjaukt vai saspiest.
• Ja rodas akumulatora noplūde, neļaujiet šķidrumam nonākt saskarē ar ķermeni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.
• Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C.
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit:

Akumulatora un akumulatora lādētāja tīrīšana lpp. 439.

• Nelietojiet defektīvu vai bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.
• Pastāv elektriskās strāvas trieciena vai īssavienojuma risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēģiniet demontēt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem. Izmantojiet pārbaudītu elektrotīkla kontaktligzdu.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu risku nokļūt apstāklos, kad var tikt

gūtas smagas vai letālas traumas, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Regulāri pārliecinieties, vai akumulatora lādētāja strāvas vads nav bojāts un vai tajā nav plaisu.
• Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.

- Strāvas vadu un pagarinājuma kabelus turiet tālāk prom no ūdens, eļļas un asām apmalēm. Nodrošiniet, lai kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās. Tādā gadījumā var notikt strāvas izvade no lādētāja.

- Netīriet akumulatora lādētāju ar ūdeni.

- Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās

personas uzraudzībā vai pēc norādījumu par akumulatora lādētāja lietošanu drošā veidā saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar šo akumulatora lādētāju. lerīces tīrīšanu un apkopes darbus bērni drīkst veikt tikai atbildīgās personas uzraudzībā.

• Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktdakšu.
• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.
• Lādējiet akumulatoru tikai telpā, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru mitrumā.

Strāvas vada drošība

Modelim LC 141C.

- leteicams izmantot paliekošās strāvas ierīci (Residual Current Device — RCD), kuras

nostrādes strāva nav lielāka par 30 mA. Pat ja ir uzstādīta RCD, nevar garantēt 100% drošību, tāpēc vienmēr jāievēro darba drošības noteikumi. Pārbaudiet RCD pirms katras lietošanas reizes.

• Ja strāvas vads tiek sagriezts vai tiek bojāta tā izolācija, nekavējoties atvienojiet izstrādājumu no strāvas avota.
- Nepieskarieties sagrieztajam vai bojātajam strāvas vadam, kamēr tas nav atvienots no strāvas avota.
- Sagrieztu vai bojātu strāvas vadu nedrīkst labot. Nomainiet to ar jaunu.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Modelim LC 141iV, LC 141i. Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms sākat apkopi.
• Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, atvienojiet strāvas vadu.
  • Veiciet apkopes darbus pareizi, lai palielinātu produkta

kalpošanas laiku un samazinātu nelaimes gadījumu risku. Įaujiet profesionālos remontdarbus veikt pilnvarotam apkopes pārstāvim. Lai iegūtu papildinformāciju, sazinieties ar jums tuvāko apkopes pārstāvi.

• Veiciet tikai tos apkopes darbus, kas norādīti lietotāja rokasgrāmatā. Sarežģitāki darbi ir jāveic pilnvarotam apkopes pārstāvim.
• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir Įoti ass, un ar to var viegli sagriezties.
• Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.
• Nodrošiniet, lai produktu regulāri pārbaudītu servisa centra darbinieki un tiktu veikta vajadzīgā regulēšana un remontdarbi.
  • Nomainiet bojātās, nodilušās un salūzušās detaļas.
• levērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.
• Kad tos neizmantojat, turiet produktu, akumulatoru un akumulatora lādētāju atstatu

vienu no otra telpās un slēgtā vietā. Pārliecinieties, vai bērni un nesankcionētas personas

nevar pieklüt produktam, akumulatoram vai akumulatora lādētājam.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību.

BRĪDINĀJUMS: Modelim LC 141iV, LC 141i. Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, atvienojiet strāvas vadu.

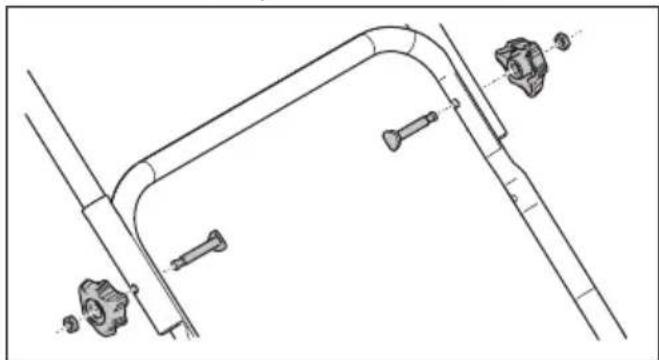

Roktura montāža

1. Bīdiet skrūvi (A) caur rokturi (B), plastmasas paplāksni (C) un roktura atbalsta kronšteinu (D).

1. Pilnībā pievelciet uzgriezni (E).
2. Bīdiet skrūvi (F) caur paplāksni (G) un roktura atbalsta kronšteinu.

3. Pilnībā pievelciet fiksatoru (H).

4. Salāgojiet roktura caurumus ar apakšējā roktura caurumiem un piestipriniet skrūves, paplāksnes un fiksatorus. Pilnībā pievelciet fiksatorus.

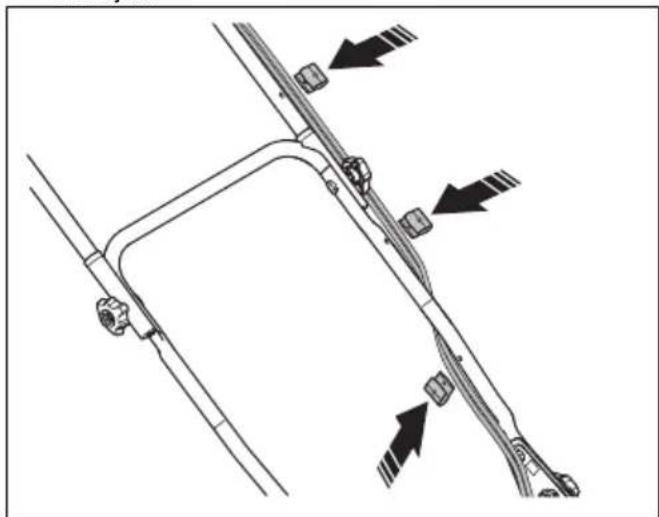

1. Pievienojiet kabelus rokturim, izmantojot kabelu turētājus.

Piezīme: Pārliecinieties, vai kabeli nav nospriegoti pārāk stingri. Pārāk liels nospriegojums var sabojāt kabeli, ja rokturis tiek nolocīts transportēšanas pozīcijā.

1. Novietojiet kabelus uz āka roktura apakšdalā.

Roktura augstuma regulēšana

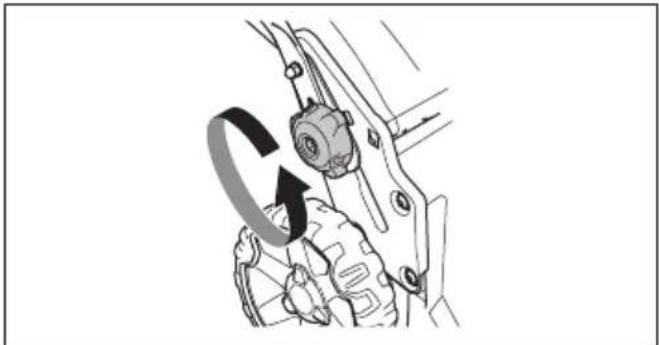

1. Atskrūvējiet apakšējos fiksatorus.

1. Noņemiet fiksatorus, paplāksnes un skrūves kreisajā un labajā pusē.
2. Rokturi var montēt 2 dažādos augstumos. levietojiet skrūves vienā no 2 atverēm kreisajā un labajā pusē.

1. Piestipriniet skrūves, paplāksnes un fiksatorus.
2. Virziet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un jūs dzirdat klikški. Pilnībā pievelciet fiksatorus.

CLICK!

Zāles savācēja montāža

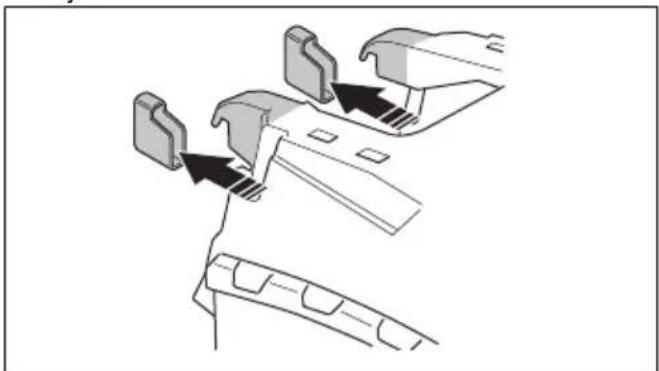

1. Bīdiet 2 transportēšanas pārsegus uz ārpusi un uz leju.

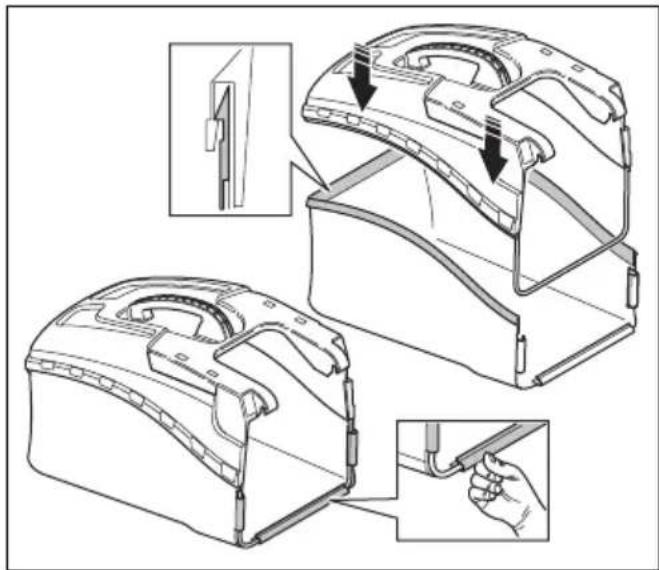

1. Novietojiet zāles savācēja augšējo daļu uz zāles savācēja apakšējās daļas. Piestipriniet zāles savācēja rāmi ar skavām.

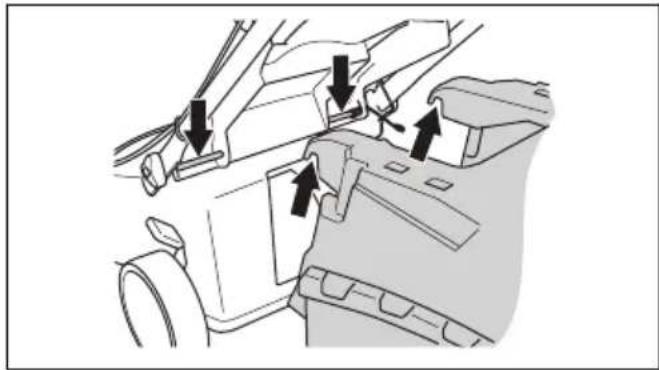

1. Noceliet aizmugurējo pārsegu.
2. Piestipriniet ākus uz zāles savācēja šasijas augšējai malai.

Mulčēšanas komplekta montāža

1. Paceliet aizmugurējo pārsegu un nonemiet zāles savācēju.

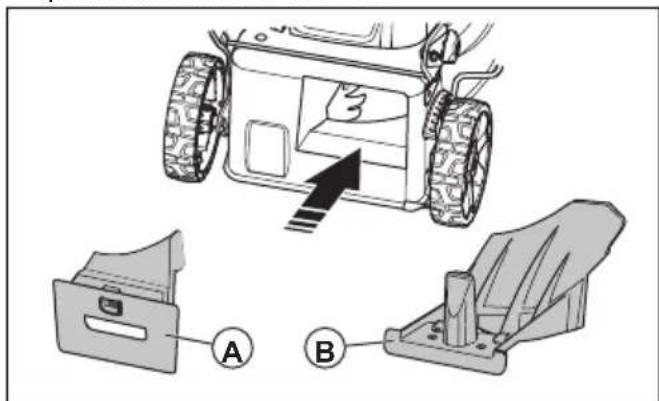

2. levietojiet mulčešanas ieliktni zāles izmešanas atverē. A tipa mulčešanas ieliktnis ir paredzēts modeliem LC 141i un LC 141C. B tipa ierīce ir paredzēta modelim LC 141iV.

1. Aizveriet aizmugurējo pārsegu.
2. Nomainiet asmeni pret kombinēto asmeni, sk. Asmens nonemšana un nomaiņa lpp. 440.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

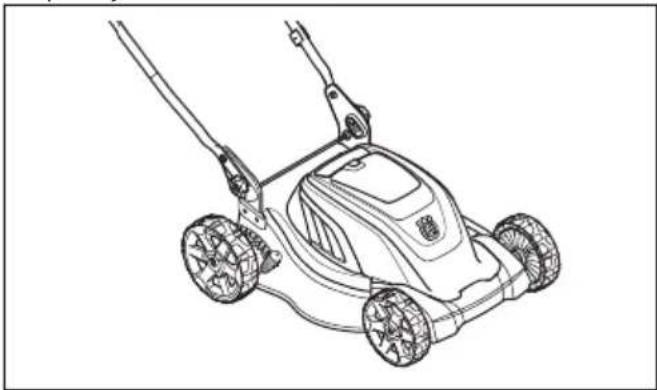

Izstrādājuma novietošana darbības pozīcijā

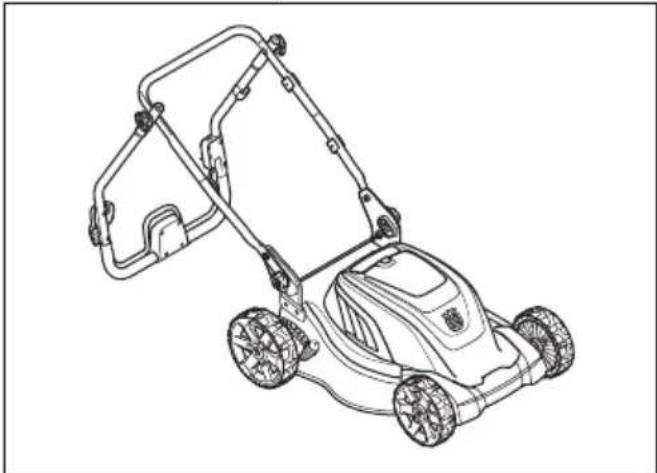

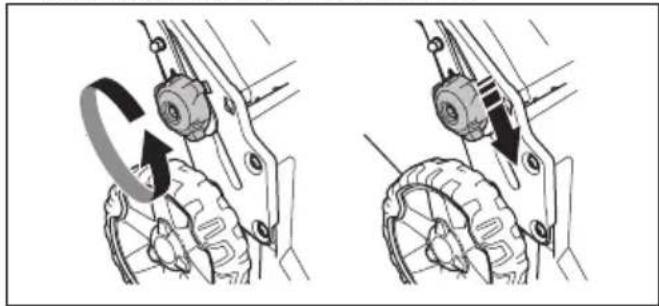

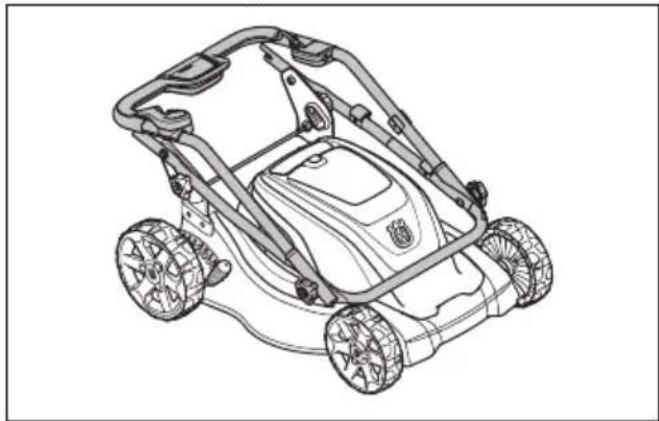

Ja rokturis atrodas transportēšanas un glabāšanas pozīcijā (sk. Produkta novietošana transportēšanas pozīcijā lpp. 442), veiciet tālāk aprakstīto procedūru, lai to novietotu darba pozīcijā.

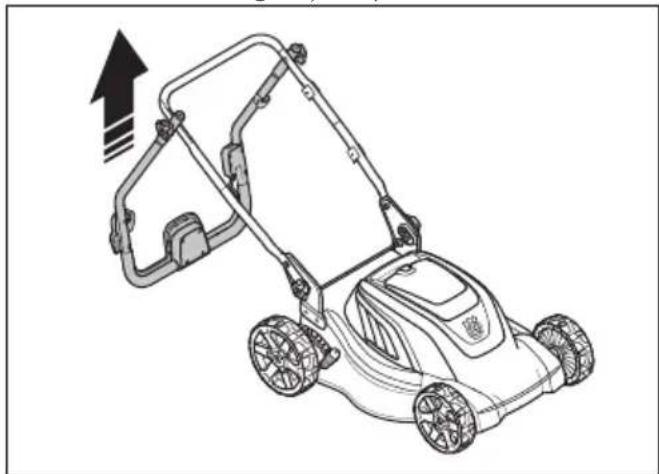

1. Paceliet rokturi, līdz tā apakšdaļa fiksējas darba pozīcijā.

1. Virziet apakšējos fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis.

CLICK!

1. Pievelciet fiksatorus.

2. Paceliet roktura augšdalu un pievelciet fiksatorus.

3. Pievelciet fiksatorus.

4. Paceliet roktura augšdaļu un pievelciet fiksatorus.

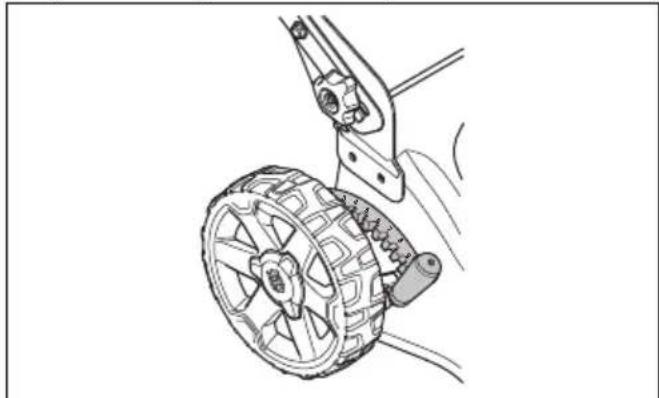

Plaušanas augstuma regulēšana

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.
2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu.

IEVĚROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav fīdzena, asmeni var saskarties ar zemi.

Akumulators

BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to. Izlasiet ari akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to.

Akumulatora status

Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora klūdu zinojumi. Akumulatora uzlādes līmenis ir redzams 5 sekundes pēc produkta izslēgšanas vai akumulatora indikatora pogas nospiešanas. Ja radusies klūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 441.

1 2 3 4

LED indikatori	Akumulatora status
Deg visi LED indikatori Pilnībā uzlādēts (75–100%)
Deg 1., 2. un 3. LED indikators	Akumulatora uzlādes lī-menis ir 50–75%
Deg 1. un 2. LED indikators	Akumulatora uzlādes lī-menis ir 25–50%
Deg 1. LED indikators Akumulatora uzlādes lī-menis ir 0–25%
Mirgo 1. LED indikators Akumulators ir tukšs. Uzlādējiet akumulatoru.

Akumulatora uzlāde

Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam.

Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem.

Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada galu ar akumulatora lādētāja ligzdu.

2. Savienojiet akumulatora lādētāja strāvas vada otru galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators.

1. levietojiet akumulatoru lādētājā. Kad akumulators ir pareizi savienots ar akumulatora lādētāju, tajā deg zalais indikators.

1. Kad deg visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.

2. Lai atvienotu akumulatora lādētāju no kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.

3. Iznemiet akumulatoru no lādētāja.

Akumulatora uzlādes statuss

Husqvarna litija jonu akumulatoru drīkst uzlādēt un lietot neatkarīgi no uzlādes līmeņa. Akumulators netiek bojāts. Pilnībā uzlādēts akumulators nesamazinās uzlādes kapacitāti pat tad, ja pēc uzlādes to atstāj lādētājā.

LED indikators	Uzlādes status
Mirgo 1. LED indikators 0–25%
Deg 1. LED indikators, mirgo 2. LED indikators	20–50%
Deg 1. un 2. LED indika-tors, mirgo 3. LED indika-tors	50–75%
Deg 1., 2. un 3. LED indi-kators, mirgo 4. LED indi-kators	75–100%
Deg 1., 2., 3. un 4. LED indikators	Pilnībā uzlādēts

LC 141iV un LC 141i lietošana

Izstrādājuma iedarbināšana

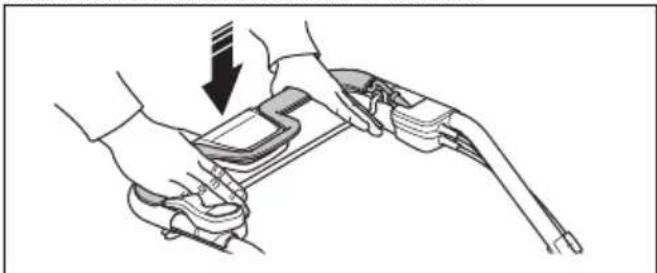

1. levietojiet uzlādētu akumulatoru tam paredzētajā nodalījumā.
2. Pagrieziet drošības atslēgu pozīcijā "1".

1. Stāviet aiz izstrādājuma.
2. Nospiediet vadības pults ieslēgšanas izslēgšanas pogu (A), un iedegas zaļais LED indikators (B).

A Husqvarma* B

1. Atbrīvojiet iedarbināšanas ierobežotāju.

1. Pabīdiet bremžu rokturi stūres virzienā.

Piedziņas izmantošana riteniem

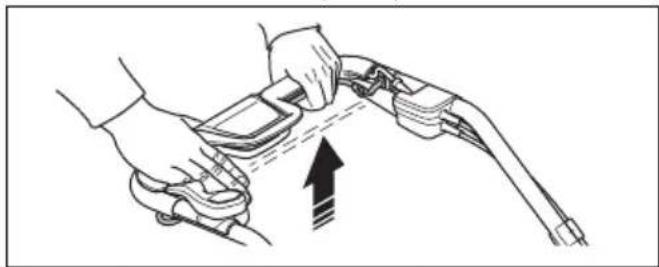

- Modelis LC 141iV. Velciet piedziņas rokturi stūres virzienā, lai iedarbinātu piedziņu.

- Nospiediet + un - vadības pulti, lai iestatītu piedziņas ātrumu 4 solos.

- Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

SavE funkcijas izmantošana

Produktam ir akumulatora taupišanas funkcija (SavE), kas nodrošina ilgāku akumulatora kalpošanas laiku.

1. Nospiediet pogu SavE (A), lai sāktu izmantot funkciju. Iedegas załais LED indikators.

Husqvarma* A e B

1. Nospiediet pogu SavE (A) vēlreiz, lai pārtrauktu izmantot funkciju. Zaļais LED indikators (B) nodziest.

Funkcija SavE tiek apturēta automātiski, ja virsmas apstākļi pieprasa lielāku izstrādes apjomu. Funkcijas SavE izmantošana tiek sākta automātiski, kad virsmas apstākļi to atļauj.

Lielas slodzes funkcija

Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automātiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakal standarta režimā.

Izstrādājuma apturēšana

Produkts automātiski apstājas, ja to neizmantojat 10 minūtes. Vienmēr pagrieziet drošības atslēgu pozīcijā 0, pirms novēršat skatienu no produkta.

1. Atlaidiet dzinēja bremžu rokturi, lai apturētu dzinēju.

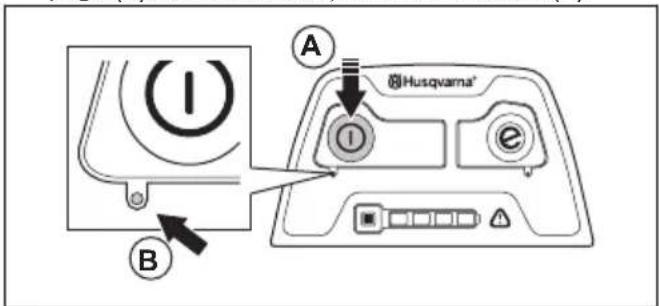

1. Nospiediet vadības pults ieslēgšanas izslēgšanas pogu (A), un nodziest zaļais LED indikators (B).

A Husqvarma* B

1. Atveriet akumulatora pārsegu un pagrieziet drošības atslēgu pozīcijā "0".

1. Ja akumulators ir vājš, nomainiet to. Papildinformāciju sk. Akumulatora uzlāde lpp. 435.

LC 141Clietošana

Apstiprināta vada izvēle (LC 141C)

Piezīme: Lielbritānijas tirgum izmantojiet tikai 16 m pagarinājuma kabeli, kas ir iekļauts produkta komplektācijā. Attiecībā uz pārējiem tirgiem skatiet tālāk sniegto informāciju.

Ja tiek izmantoti vada pagarinātāji, to škērsgriezumam jāatbilst minimālajām tālāk norādītajām vērtībām.

Spriegums Kabeļa ga-	rums	Škērsgrie-zums
220–240 V/50 Hz Maksimāi	20 m	1,5 mm ^2
220–240 V/50 Hz 20–50 m	2,5 mm	^2

• Strāvas kabelus un pagarinātājus ārpus telpām izmantojamiem Husqvarna produktiem var iegādāties vietējā pilnvarotajā servisa centrā.
• Izmantojiet tikai tādus pagarinātājus, kas ir paredzēti lietošanas ārā un atbilst kādai no tālāk norādītajām specifikācijām: parasta gumija (60245 IEC 53), parasts PVC (60227 IEC 53) vai parasts PCP (60245 IEC 57).
• Ja vads ir bojāts, ražotājam, servisa centram vai līdzvērtīgi kvalificētai personali tas ir jānomaina, lai novērstu bīstamību.

Izstrādājuma iedarbināšana

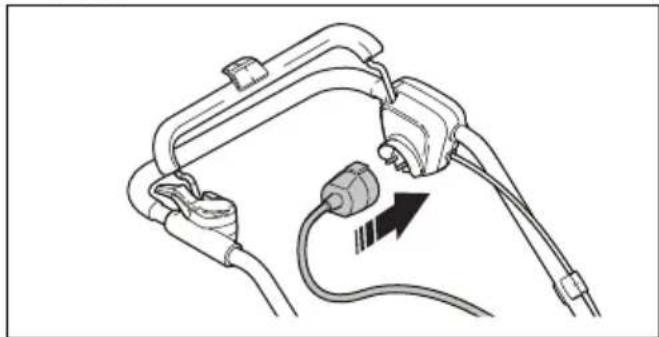

1. Pieslēdziet barošanas kabeli kontaktligzdai zem roktura.

1. levietojiet barošanas kabeli tā turētājā. Skatiet šeit: Strāvas vada turētāja lietošana (modelis LC 141C) lpp. 428.

1. Stāviet aiz izstrādājuma.
2. Atbrīvojiet iedarbināšanas ierobežotāju.

Izstrādājuma izslēgšana

1. Atlaidiet dzinēja bremžu rokturi, lai apturētu dzinēju.

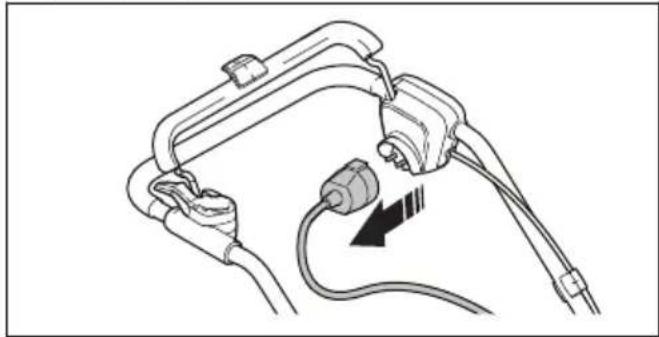

1. Atvienojiet strāvas vadu no strāvas avota un pēc tam no izstrādājuma.

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.
• Nepłaujiet vairāk par ½ no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ħoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Apkopes grafiks

Informāciju par apkopes darbiem, kas atzīmēti ar zvaigznīti *, sk. Izstrādājuma drošības ierīces lpp. 427.

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

LC 141iV, LC 141i un LC 141C Katrā lie-	tošanas reizē	Reizi mē-nesī	Katru se-zonu
Veiciet vispārēju pārbaudi. X
Notīriet izstrādājumu. X
Pārbaudiet iedarbināšanas ierobežotāju.* X
Pārliecinieties, vai izstrādājuma drošības ierīces nav bojātas.* X
Pārbaudiet griešanas aprīkojumu. X
Pārbaudiet griešanas pārsegu.* X
Pārbaudiet motora bremžu rokturi.* X

Tikai LC 141iV un LC 141i Katrā lie-	tošanas reizē	Reizi mē-nesī	Katru se-zonu
Pārliecinieties, vai ieslēgšanas/izslēgšanas poga darbojas pareizi un nav bojāta. X
Pārbaudiet, vai akumulators nav bojāts. X
Pārbaudiet akumulatora uzlādi. X
Pārliecinieties, vai akumulatora atbrīvošanas pogas darbojas pareizi un vai iz-strādājuma akumulators tiek fiksēts vietā.	X
Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, vai tas darbojas pa-reizi.		X
Pārbaudiet savienojumus starp akumulatoru un produktu. Pārbaudiet arī savie-nojumu starp akumulatoru un akumulatora lādētāju.			X

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežni un skrūves uz izstrādājuma ir cieši pievilkti.
• Pārliecinieties, vai produkta kabeli nav novietoti tā, ka tie var tikt bojāti.

Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.
• Produkta tīrīšanai neizmantojietūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.
• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.
• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.
• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

Akumulatora un akumulatora lādētāja tīrīšana

IEVĒROJIET: Netīriet akumulatoru un tā lādētāju ar ūdeni.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, vai akumulators un akumulatora lādētājs ir tīri un sausi.
• Notīriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.
• Notīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Modeliem LC 141iV un LC 141i. Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu, atvienojiet strāvas vadu.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ľaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens noņemšana un nomaiņa

1. Blokējiet asmeni ar koka klucīti.

1. Iznemiet asmens skrūvi.

2. Nonemiet asmeni.

3. Pārbaudiet asmens atbalstu un asmens skrūvi, lai redzētu, vai nav bojājumu.

4. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta.
5. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus griešanas pārsega virzienā.

1. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru.

2. Blokējiet asmeni ar koka klucīti. Piestipriniet atsperpaplāksni un pievelciet skrūvi un paplāksni ar 20 Nm griezes momentu.

1. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Velciet biezus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Problēmu novēršana

Akumulators

LED indikators uz akumulatora	Cēlonis Risinājums
LED indikators mirgo zaļā krāsā	Akumulatora spriegums ir zems. Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 435.
Mirgo kļūdu LED indika-tors.	Zems akumulatora uzlādes līmenis. Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 435.
	Temperatūra darba vidē ir pārāk aug-sta vai pārāk zema.	Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C.
	Pārspregums. Pārbaudiet, vai tīkla spriegums atbilst tam, kas ir norādīts uz izstrādājuma datu plāksnītes.
			Iznemiet akumulatoru no lādētāja. Pagaidiet 5 se-kundes un pēc tam mēģiniet akumulatoru uzlādēt. Ja problēma joprojām nav novērsta, sazinieties ar pilnvarotu apkopes pārstāvi.
Deg kļūdu LED indika-tors.	Pārāk liela elementu sprieguma atš-ķirība (1 V).	Sazinieties ar pilnvarotu apkopes pārstāvi.

Akumulatora lādētājs

LED indikators uz akumulatora lādētāja	Cēlonis Risinājums
Mirgo kļūdu LED indikators.	Temperatūra darba vidē ir pārāk augsta vai pārāk zema.	Akumulatora lādētāju lietojiet temperatūra no 5 °C līdz 40 °C.
Deg kļūdu LED indikators.		Sazinieties ar pilnvarotu apkopes pārstāvi.

Vadības panelis

Ja rodas problēmas, kas nav minētas šajā sadaļā, sazinieties ar apkopes pārstāvi.

Tastatūra lespējamās klū	mes lespējamā rīcība
Mirgo klūdu LED indika-tors	Dzinējs ir pārslogots Palieliniet griešanas augstumu. Skatiet šeit: Pļau-šanas augstuma regulēšana lpp. 434.
	Dzinēja apgriezienu skaits pārāk no-krītas, un dzinējs apstājas
	Dzinēja vadības bloks ir pārāk karsts Apstādiniet dzinēju un uzgaidiet, līdz tas klūs vēss
	Asmens ir blokēts Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulato-ru un nogaidiet vismaz 5 sekundes. Pārliecinieties, vai asmens brīvi griežas. Ja problēma joprojāmpastāv, sazinieties ar pilnvarotu apkopes pārstāvi
	Akumulatora klūda vai netiek sa-ņemts signāls no akumulatora	levietojiet akumulatoru produktā pareizi un pār-baudiet akumulatora savienotāju. Ja klūdu LED in-dikators uz akumulatora mirgo, skatiet sadaļu Aku-mulators lpp. 441.
Produkts apstājas Akumulators ir vājš Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 435.

Pārvadāšana, glabāšana un utilizēšana

Produkta novietošana transportēšanas pozīcijā

1. Nonemiet zāles savācēju (ja tas ir uzstādīts).

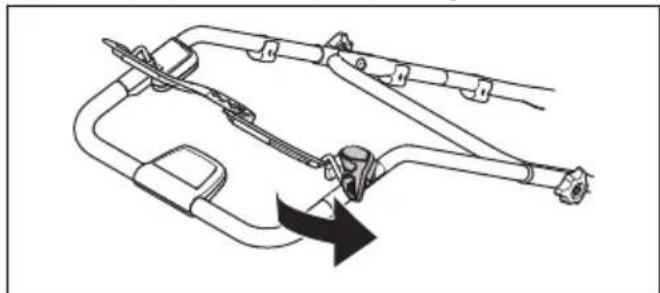

2. Atskrūvējiet valīgāk fiksatorus roktura augšdaļā un nolokiet rokturi uz leju.

1. Atskrūvējiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo malu izstrādājuma kreisajā un labajā pusē.

1. Nolokiet rokturi uz priekšu.


- Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.

• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzlīmēm.
• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.
• Transportēšanas laikā izņemiet akumulatoru.
• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.
• Transportēšanas laikā nostipriniet produktu.

Glabāšana

• Glabāšanas laikā izņemiet akumulatoru.
• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.
• Turiet akumulatora lādētāju slēgtā un sausā vietā.
• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.
• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.
• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Akumulatoru glabājiet vietā, kur temperatūra ir no 5 °C līdz 25 °C un uz to neiedarbojas tieši saules stari.

• Akumulatora lādētāju glabājiet vietā, kur temperatūra ir no 5 °C līdz 45 °C un uz to neiedarbojas tieši saules stari.

• Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.

• Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.
• Notīriet produktu un veiciet pilnu apkopi, pirms novietojat produktu ilgstošai glabāšanai.

Atbrīvošanās no produkta

Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes uzņēmumā.

Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu.

	LC 141C
Motors
Motora tips AC sērijas motors
Motora ātrums — nominālais, apgr./min 3200
Jauda 1800 W
Strāvas avots Elektrības vads
Strāvas kabelis (iekļauts tikai Lielbritānijas tirgum)
Kabeļa veids 16 m pagarinājuma vads
Svars, kg 1,6
Svars
Svars, kg 20,4
Trokšņa emisija ^110
Skaņas jaudas līmenis, izmērītais dB(A) 93
Skaņas jaudas līmenis, garantētais LWA dB(A) 95
Skaņas līmeņi ^111
Skaņas spiediena līmenis pie operatora auss, dB(A) 85
Vibrācijas līmeņi ^112
Rokturis, m/s ^2	2,0
Pļaušana
Griešanas augstums, mm 25–70
Pļaušanas platums, cm 41
Asmens, izstrādājuma numurs Collect	5011716-01
Savācēja tilpums, litri 50

EK atbilstības deklarācija

EK atbilstības deklarācija

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone], apliecina, ka zāles plāvēji Husqvarna LC 141iV un LC 141i ar sērijas numuriem no 2018XXXXXXX uz priekšu un zāles plāvēji Husqvarna LC 141C ar sērijas numuriem no 2015XXXXXXX uz priekšu atbilst prasībām, kas ir noteiktas šajās PADOMES DIREKTĪVĀS:

• 1. gada 8. jūnija direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu”.
     • 2006. gada 17 maijs, Direktīva 2006/42/EK, "par mašīnu tehniku"
     • 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;
• 1. gada 8. maija direktīva 2000/14/EK "par trokšna emisiju vidē".

Lai iegūtu informāciju par trokšņa emisiju, skatiet tehnisko datu sadalu.

Izstrādājuma Husqvarna LC 141iV un LC 141i sertificēšanai ir piemēroti šādi standarti: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Izstrādājuma Husqvarna LC 141C sertificēšanai ir piemēroti šādi standarti: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Pilnvarotā iestāde 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir veicis atbilstības novērtējumu saskaņā ar Direktīvas 2000/14/EK VI pielikumu.

Huskvarna, 2020-10-13

$$ \Delta \cdot J _ {m} $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi (Pilnvarotais "Husqvarna AB" pārstāvis, kas atbild par tehnisko dokumentāciju)

Inhoud

Inleiding.... 448

Veiligheid.... 451

Montage....460

Werking....462

Onderhoud....467

Probleemoplossing.... 469
