BRUKSANVISNING LC 141iV HUSQVARNA

Tekniske data.... 109

EU-overensstemmelseserklæring....112

Indledning

Produktbeskrivelse

nødvendige justeringer og reparationer.

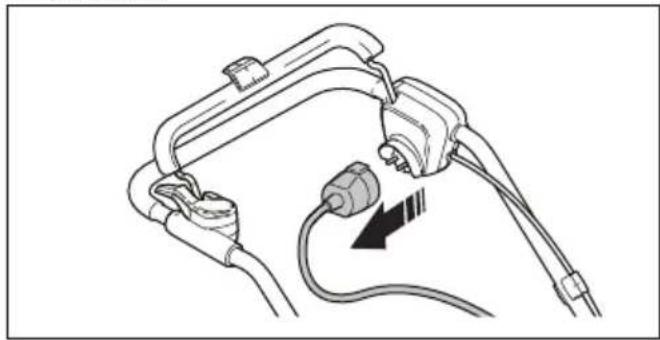

1. Frakobl strømkablet fra stikkontakten, og derefter fra produktet.

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer, at plæneklipperne Husqvarna LC 141iV og LC 141i fra serienummer 2018XXXXXXX og fremad og Husqvarna LC 141C fra serienummer 2015XXXXXXX overholder forskrifterne i RÅDETS DIREKTIV:

Transport, oppbevaring og avhending.... 497

Tekniske data.... 498

EF-samsvarserklæring....502

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Gresset samles i oppsamleren. Ta av oppsamleren for å få bakutkast for gress. Fest et bioklippsett (tilbehør) for å klippe gresset til gjødsel.

Bruksområder

Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver.

Produktoversikt LC 141iV / LC 141i

1. Motorbremsehåndtak
2. Startsperre
3. Sikkerhetsbøyle (LC 141iV)
4. Håndtak/styrestang

5. Kontrollpanel

6. AV/PÄ-knapp

7. Lagre-knapp
8. Batteriindikatorknapp
9. Indikator for batterilading

10. Varsellampe (FEILINDIKATOR)

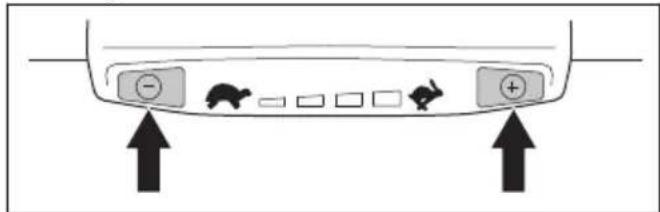

11. Redusere hastighet-knapp (LC 141iV)

12. Hastighetsnivåindikator (LC 141iV)
13. ∅ke hastighet-knapp (LC 141iV)
14. Bakdeksel
15. Symboler
16. Batterideksel
17. Tenningsnøkkel

18. Klippedeksel

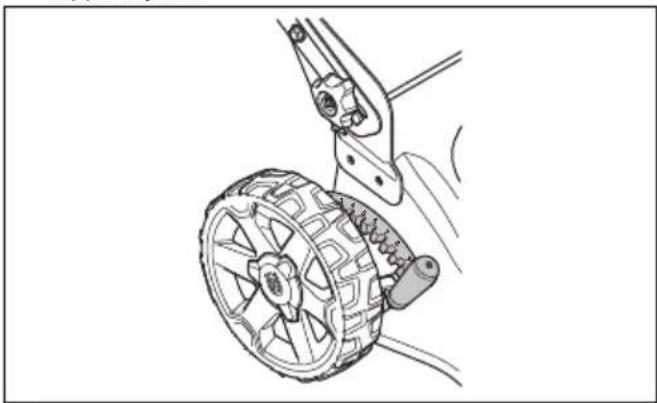

19. Spak for regulering av klippehøyde

20. Typeskilt
21. Gressoppsamler
22. Finfordelingssett (tilbehør til LC 141iV)
23. Finfordelingssett (tilbehør til LC 141i)
24. Batterilader (tilleggsutstyr)
25. Batteri (tilbehør)
26. Bruksanvisning

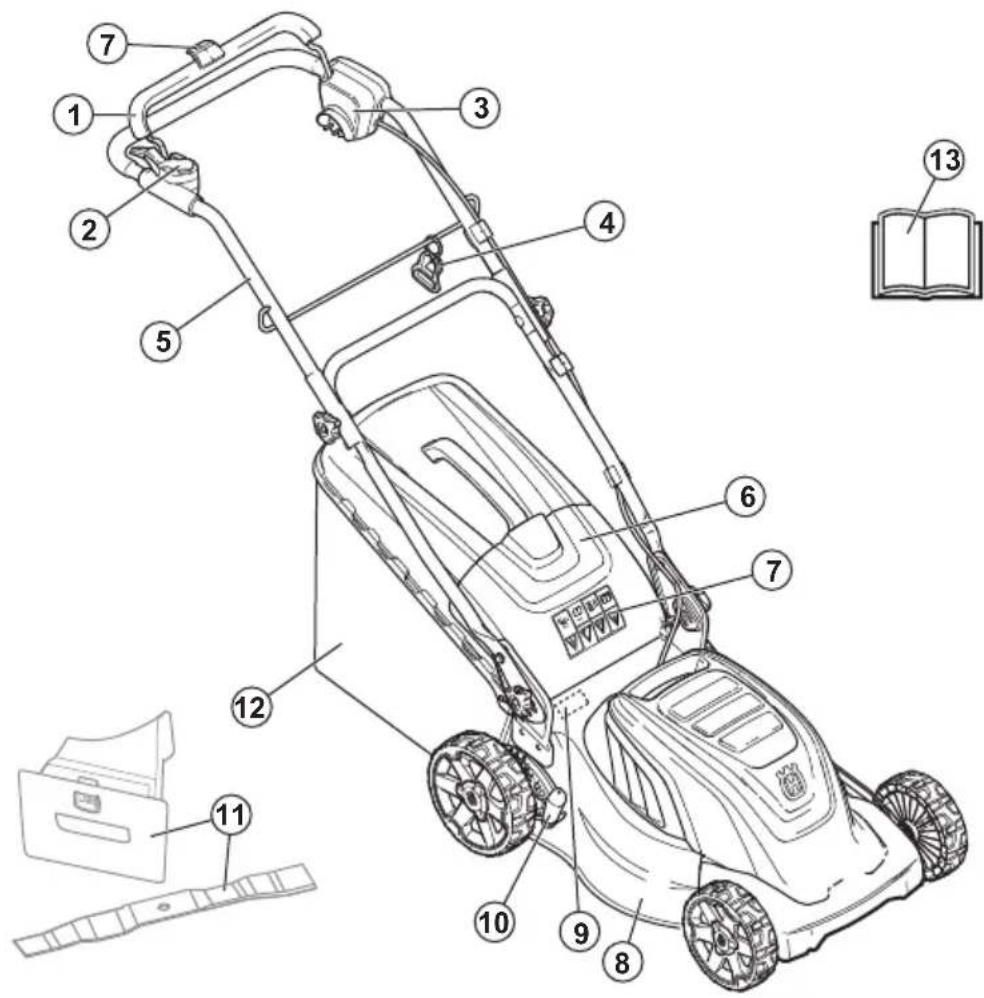

Produktoversikt LC 141C

1. Motorbremsehåndtak
2. Startsperre

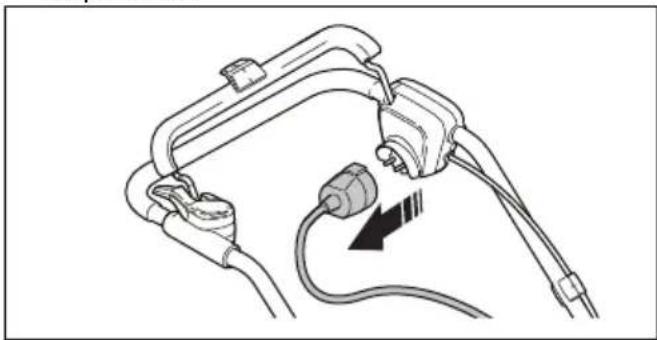

3. Strømledningskontakt
4. Strømledningsholder
5. Håndtak/styrestang
6. Bakdeksel
7. Symboler
8. Klippedeksel
9. Typeskilt
10. Spak for regulering av klippehøyde
11. Finfordelingsplugg (tilbehør)
12. Gressoppsamler

13. Bruksanvisning Symboler på produktet

Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt.

Les brukerhåndboken og forsikre deg om at du forstår instruksjonene før du bruker produktet.

Hold personer og dyr på trygg avstand fra arbeidsområdet.

Se opp for gjenstander som slynges ut og rikosjetterer.

Advarsel: Hold hender og føtter borte fra den roterende kniven.

Advarsel: Hold hender og føtter borte fra bevegelige deler.

Ta ut tenningsnøkkelen før du utfører vedlikehold på produktet. (modell LC 141iV/LC 141i)

Koble produktet fra strømuttaket før du utfører vedlikehold på produktet. (modell LC 141C)

IPX1

IPX1 – Produktet har beskyttelse mot dryppende vann (modell LC 141iV/LC 141i)

IPX4

IPX4 – Produktet har beskyttelse mot vannsprut (modell LC 141C)

Ikke la det regne på produktet (modell LC 141iV/LC 141i)

Støyutslipp til omgivelsene ifølge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket.

Direktestrøm. 36 V

Dobbeltisolert.

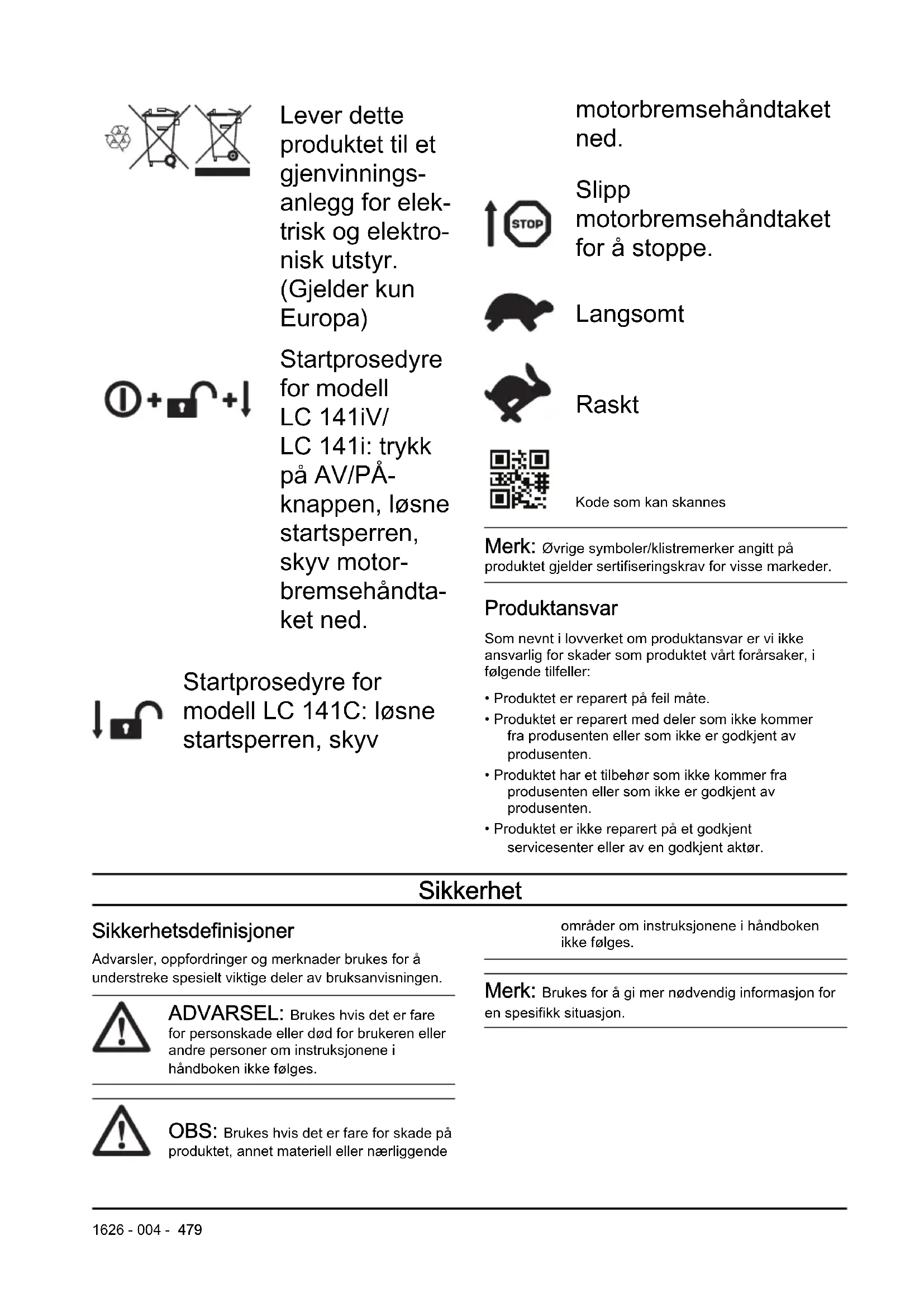

Lever dette produktet til et gjenvinnings-anlegg for elektrisk og elektro-nisk utstyr. (Gjelder kun Europa)

Startprosedyre for modell LC 141iV/ LC 141i: trykk på AV/PÅ-knappen, løsne startsperren, skyv motor-bremsehåndtaket ned.

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller näerliggende

områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Operatørens lavalder kan være fastsatt i lokale forskrifter
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

advarselinstruksjonene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.
• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.
• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke klipp hvis bakken er for bratt. Ikke bruk produktet i skråninger som heller mer enn 15 grader

• Vær ekstremt forsiktig når du svinger i bakker/hellinger. Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 483.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.
• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan skade kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Stopp motoren, vri tenningsnøkkelen til 0, og fjern batteriet (modell LC 141iV og LC 141i) eller koble fra strømledningen (modell LC 141C). Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremshåndtaket permanent til håndtaket när motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet när du bruker det.
• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender

og føtter borte fra de roterende knivene.

• Unngå å vippe produktet opp mens motoren startes.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, stopper du først motoren, før du vrir tenningsnøkkelen til 0 og fjerner batteriet (modell LC 141iV og LC 141i) eller kobler fra strømledningen (modell LC 141C).
• Ikke gå bakover när du bruker produktet.
• Stopp motoren när du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
  • Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

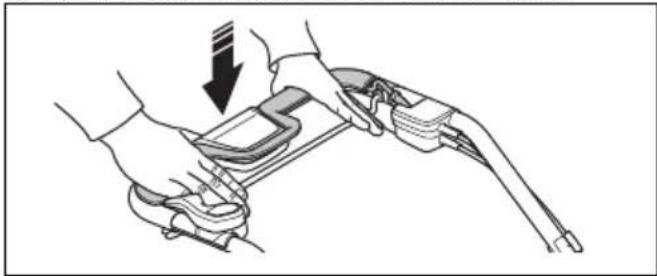

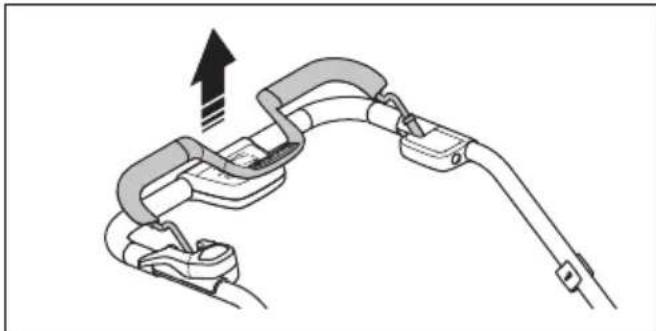

Motorbremsehåndtak

Motorbremshändtaket stopper motoren. Når du slipper motorbremshändtaket, stopper motoren.

Hvis du vil kontrollere motorbremsen, starter du motoren og slipper deretter motorbremshåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

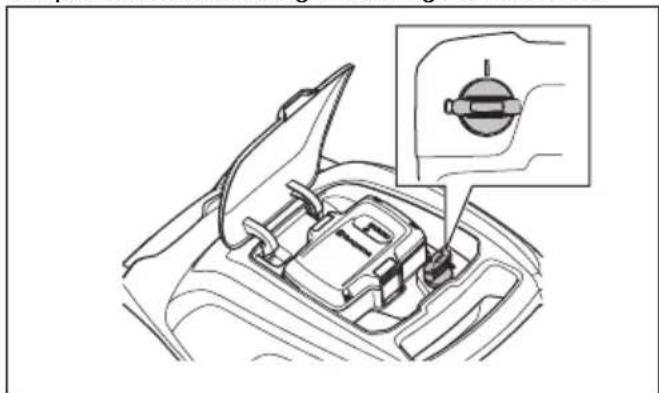

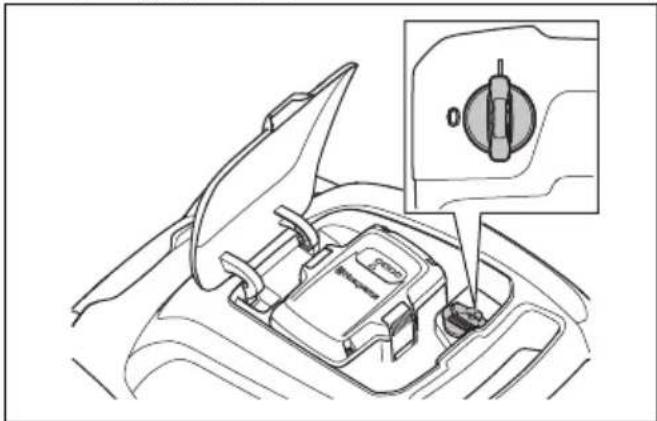

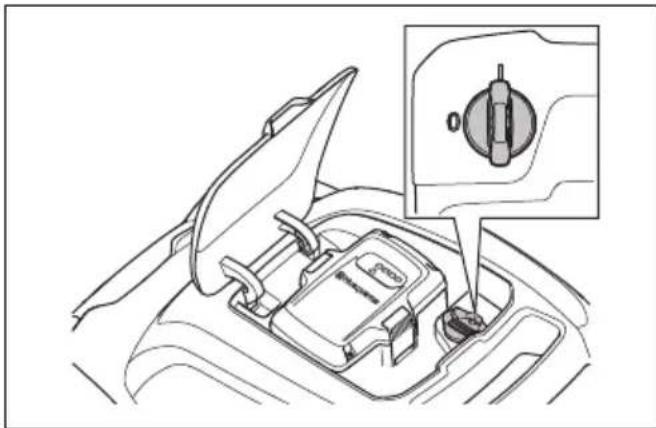

Tenningsnøkkel (modell LC 141iV og LC 141i)

Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

• Skru motoren på og av for å utføre en kontroll av tenningsnøkkelen.
• Hvis tenningsnøkkelen fungerer riktig, starter motoren bare när du vrir nøkkelen til posisjon 1.

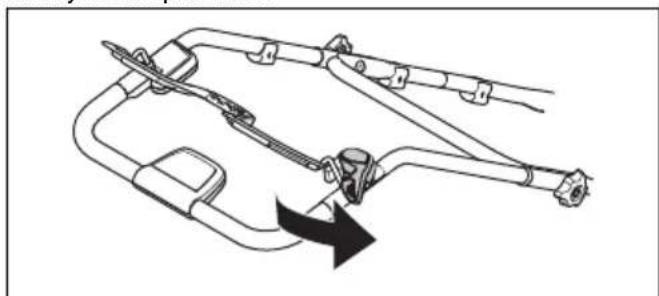

Slik undersøker du startsperren

Utfør en kontroll av startsperren for å sikre at den hindrer driften av motoren.

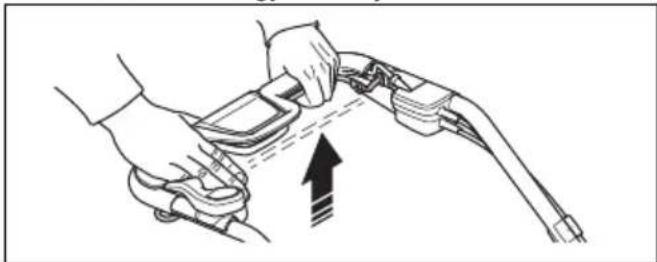

1. Trykk motorbremshåndtaket i retning av styret. Startsperren stopper bevegelsen.

2. Skyv startsperren ut.

1. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

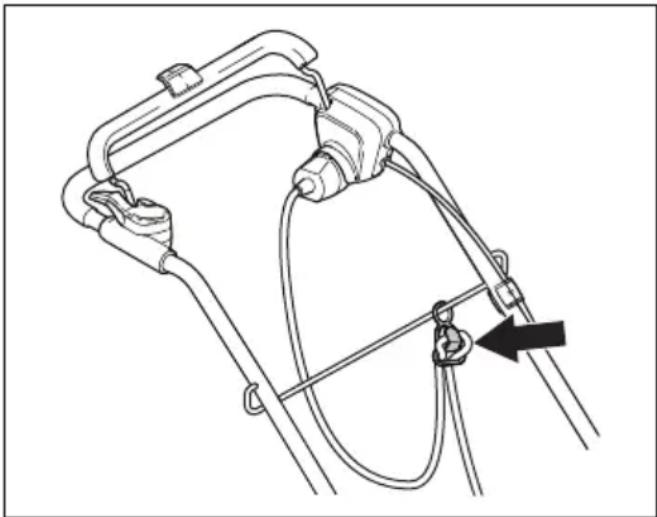

Slik bruker du strømledningsholderen (modell LC 141C)

1. Bøy strømledningen for å danne en liten sløyfe.
2. Plasser sløyfen i hullet i strømledningsholderen.
3. Legg sløyfen rundt kroken.
4. Dra i strømledningen for å stramme sløyfen rundt kroken.

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

• Ikke bruk ikke-oppladbare batterier.

• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.

• Ikke sett gjenstander inn i luftåpningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.
• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.
• Bruk batteriet i temperaturer mellom -10 og 40 °C.
• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du batteriet og batteriladeren på side 495.
• Ikke bruk et defekt eller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for

eksempel spikre, mynter og smykker.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk QC-batteriladere bare til å lade Husqvarna-erstatningsbatteriene.
• Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre metallgjenstander. Bruk en godkjent stikkontakt.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Kontroller regelmessig at strømledningen til batteriladeren ikke er skadet,

og at det ikke er sprekker i den.

• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende.
• Ikke rengjør batteriladeren med vann.
• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.
• Ikke lad engangsbatterier i batteriladeren.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon.

Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

• Ikke bruk en defekt eller skadet batterilader.
• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser.

- Det anbefales at man bruker en sikringsenhet (Residual Current Device, R.C.D.) som utløses ved maks. 30 mA. Selv når en sikringsenhet er installert, kan ikke 100 % sikkerhet garanteres, og sikre arbeidsprosedyrer må følges til enhver tid. Kontroller sikringsenheten hver gang du bruker den.

- Koble fra strømtilførselen umiddelbart dersom strømledningen er kuttet eller isolasjonen er skadet.

- Ikke berør en kuttet eller skadet strømledning før strømtilførselen er koblet fra.

- Ikke prøv å reparere en kuttet eller skadet strømledning. Erstatt den ut med en ny.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du bruker produktet.

- For modell LC 141iV, LC 141i: Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5 sekunder før du begynner vedlikeholdet.

- For modell LC 141C: Koble fra strømledningen for å hindre utilsiktet start under vedlikehold.

- Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker. La et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med nærmeste serviceverksted for mer informasjon.

- Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et godkjent serviceverksted.

• Ta på kraftige hansker när du bruker skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

- Hold skjærekantene skarpe og rene for best og sikrest ytelse.

• La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.
- Skift ut alle skadde, slitte eller ødelagte deler.
- Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.

- Når de ikke er i bruk, oppbevarer du produktet, batteriet og batteriladeren fra hverandre i et tørt, innendørs og avlåst område. Kontroller at barn og personer som ikke er autoriserte, ikke kan få tilgang til produktet, batteriet eller batteriladeren.

Montering

Innledning

ADVARSEL: For modell LC 141iV, LC 141i: Når du skal hindre utilsiktet start ved montering, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell LC 141C: Koble fra strømledningen for å hindre utilsiktet start under montering.

Slik monterer du håndtaket

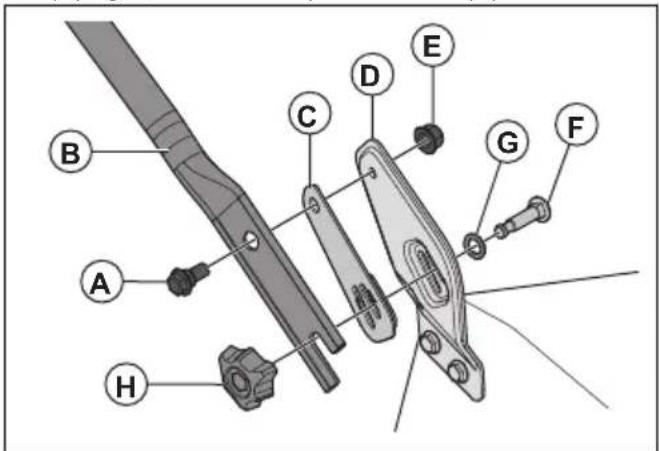

1. Dytt skruen (A) gjennom håndtaket (B), plastskiven (C) og støttebraketten på håndtaket (D).

1. Trekk til mutteren (E) helt.
2. Dytt skruen (F) gjennom skiven (G) og støttebraketten på håndtaket.

3. Trekk til knotten (H) helt.

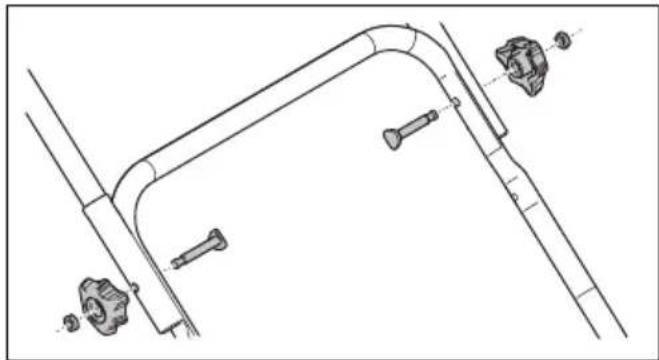

4. Rett inn hullene i håndtaket med hullene i det nedre håndtaket, og fest skruene, skivene og knottene. Trekk til knottene helt.

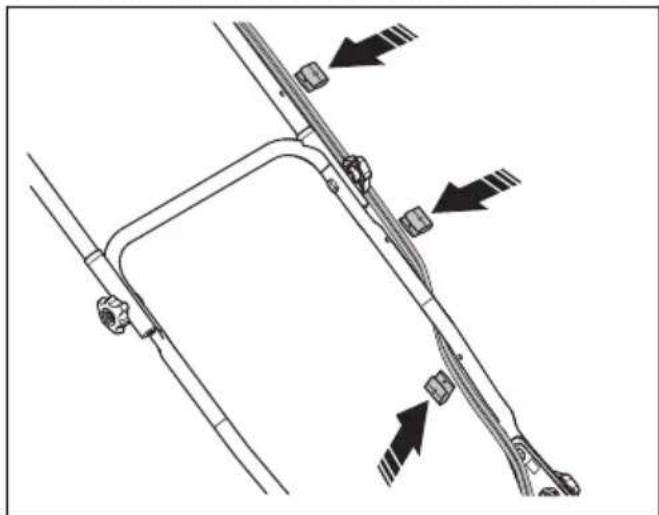

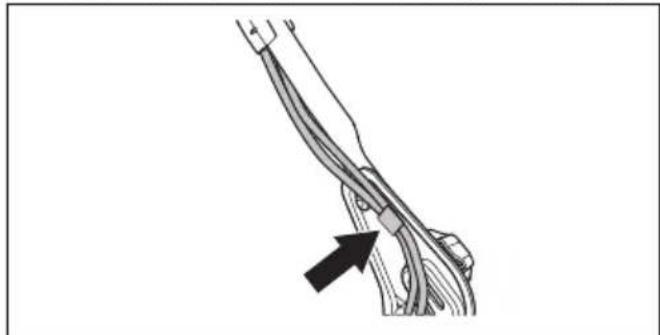

1. Fest kablene til håndtaket ved å bruke kabelfestene.

1. Plasser kablene rundt kroken nederst på håndtaket.

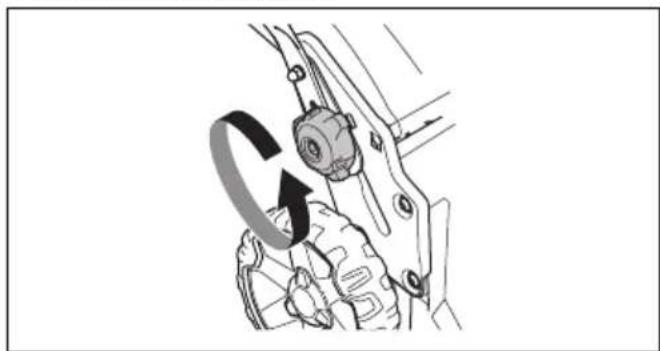

Slik justerer du høyden på håndtaket

1. Løsne de nedre knottene.

1. Fjern knotten, flensskiven og skruen på venstre og høyre side.

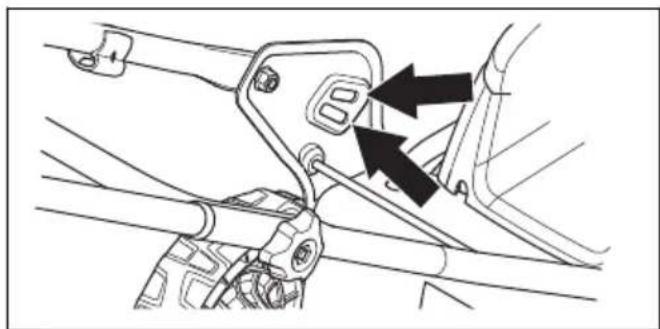

2. Håndtaket kan stilles i 2 forskjellige høyder. Sett inn skruen i et av de to hullene på venstre og høyre side.

1. Monter skruene, skivene og knottene.

2. Flytt knottene oppover i retning av håndtaket til de stopper og du hører et klikk. Trekk til knottene helt.

CLICK!

Slik monterer du gressoppsamleren

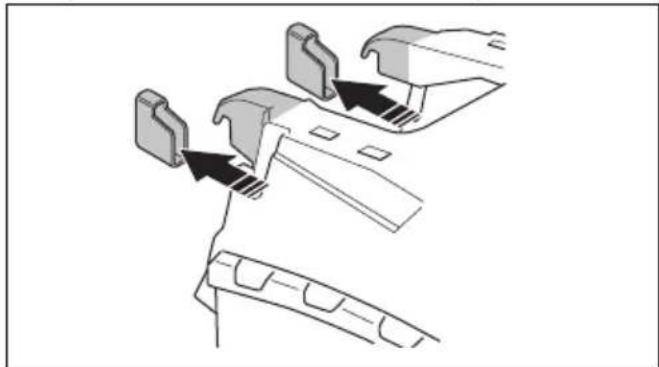

1. Skyv de to transportdekslene utover og nedover.

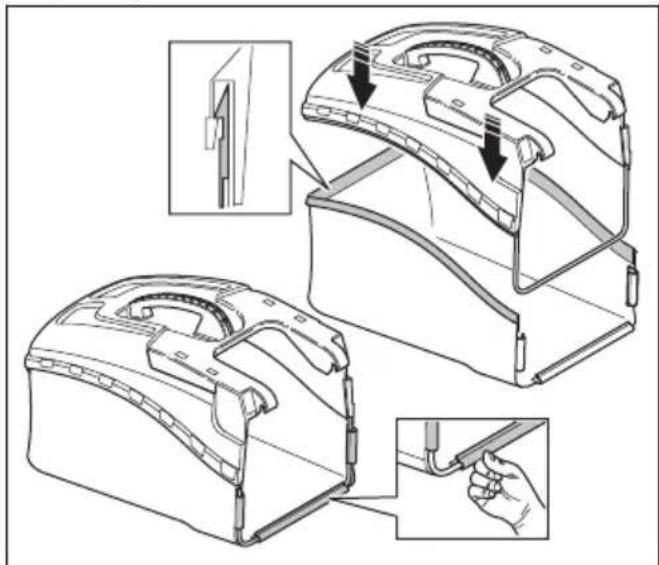

1. Sett den øvre delen av gressoppsamleren på den nedre delen av gressoppsamleren. Fest gressoppsamlerrammen med klemmene.

1. Løft det bakre dekselet.

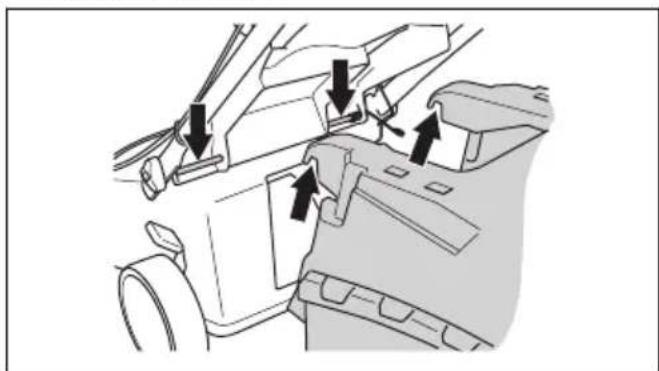

2. Fest krokene på gressoppsamleren til den øverste kanten av chassiset.

1. Løft opp det bakre dekselet, og ta av gressoppsamleren.

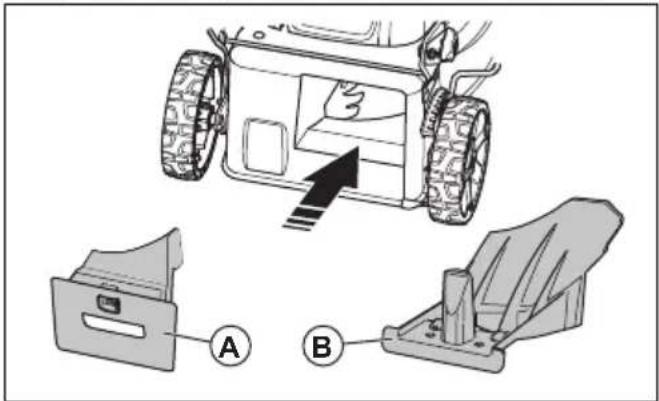

2. Sett finfordelingspluggen inn i utkasterkanalen for gress. Finfordelingspluggen av type A er for LC 141i og LC 141C. Type B er for LC 141iV.

- utvidet produktinformasjon - informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

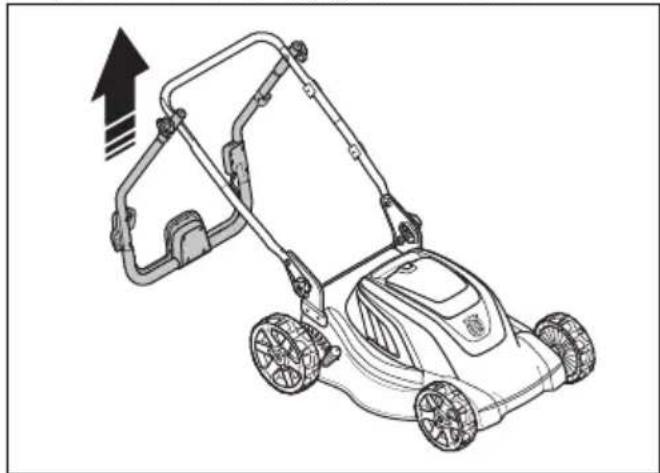

Slik setter du produktet i driftsstilling

Hvis håndtaket er satt i transport- og oppbevaringsstillingen (se Slik setter du produktet i transportstilling på side 497), må du utføre følgende prosedyre for å sette håndtaket i driftsstilling.

1. Flytt de nedre knottene oppover i retning av håndtaket til de stopper og du hører et klikk.

CLICK!

1. Stram knottene.

2. Løft det øvre håndtaket, og stram knottene.

Slik regulerer du klippehøyden

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.
2. Flytt spaken for klippehøyde forover for å senke klippehøyden.

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Batteri

ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren.

Batteristatus

Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter at produktet er slått av, eller när batteriindikatorknappen trykkes inn. Advarselssymbolet

Batteriet lades ikke hvis batteritemperaturen er over 50 °C. Batteriladeren reduserer batteriets temperatur før den begynner å lade.

1. Koble den ene enden av strømledningen for batteriladeren inn i kontakten på batteriladeren.
2. Koble den andre enden av strømledningen for batteriladeren inn i en jordet stikkontakt. LED-indikatoren på batteriladeren blinker grønt én gang.

Slik bruker du LC 141iV og LC 141i

Starte produktet

1. Sett et oppladet batteri inn i batterirommet.

2. Vri tenningsnøkkelen til 1.

1. Trykk motorbremshåndtaket i retning av styret.

- Modell LC 141iV. Trekk sikkerhetsbøylen i retning av håndtaket for å begynner å kjøre.

- Trykk på + og - på kontrollpanelet for å angi hastigheten i fire trinn.

Slik bruker du SavE-funksjonen

Produktet har en batterisparefunksjon (SavE) som gir lengre driftstid.

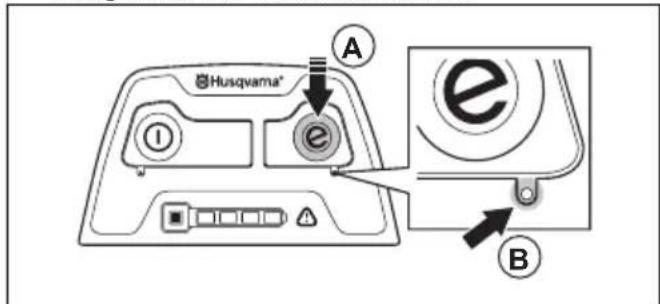

1. Trykk på SavE-knappen (A) for å starte funksjonen. Den grønne LED-indikatoren tennes.

Husqvarma* ① A e B

1. Trykk på SavE-knappen igjen for å stoppe funksjonen. Den grønne LED-indikatoren (B) slukker.

SavE-funksjonen stopper automatisk hvis bakkeforholdene gjør det nødvendig med høyere effekt. SavE-funksjonen starter automatisk när bakkeforholdene tillater det.

Høybelastningsfunksjon

Når produktet klipper langt eller vått gress, øker motoren automatisk turtallet. Motoren går tilbake til standardmodus när høy last ikke er nødvendig.

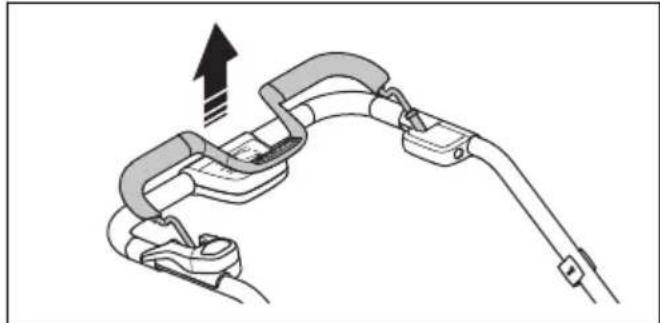

1. Slipp motorbremshåndtaket for å stoppe motoren.

1. Åpne batteridekselet og vri tenningsnøkkelen til 0.

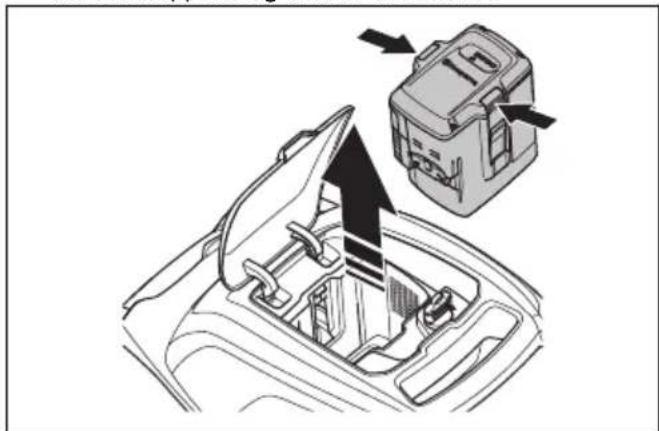

1. Når du skal ta ut batteriet, trykker du på de to utløserknappene og trekker ut batteriet.

Slik bruker du LC 141C

Slik velger du en godkjent kabel (LC 141C)

Merk: For det britiske markedet: Bruk bare den 16 m lange skjøteledning som leveres sammen med produktet. For alle andre markeder: Se informasjonen nedenfor.

Hvis du bruker skjøteledninger, må disse være i overensstemmelse med minimumstverrsnittene i tabellen nedenfor:

Spenning Kabelleng-	de	Tverrsnitt
220–240 V / 50 Hz Opptil 20	m 1,5 mm	^2
220–240 V / 50 Hz 20–50 m	2,5 mm	^2

• Strømledningene og skjøteledningene kan kjøpes fra et lokalt godkjent serviceverksted for Husqvarna utendørsprodukter.
• Bruk bare skjøteledninger som er spesielt beregnet til utendørsbruk, og som tilfredsstiller én av de følgende spesifikasjonene: Vanlig gummi (IEC 60245 53), vanlig PVC (IEC 60227 53) eller vanlig PCP (IEC 60245 57)
• Hvis ledningen er skadet, må den skiftes av produsenten, serviceverkstedet eller lignende kvalifisert personell for å unngå farlige situasjoner.

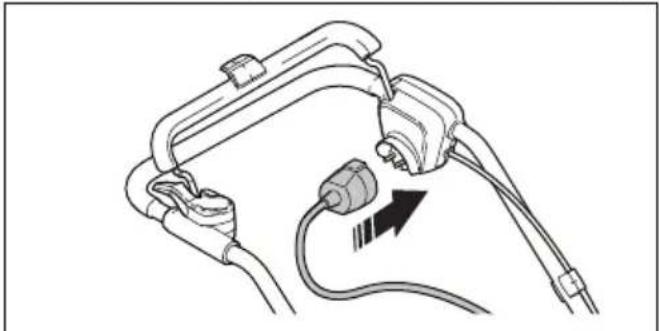

1. Koble strømledningen til kontakten under håndtaket.

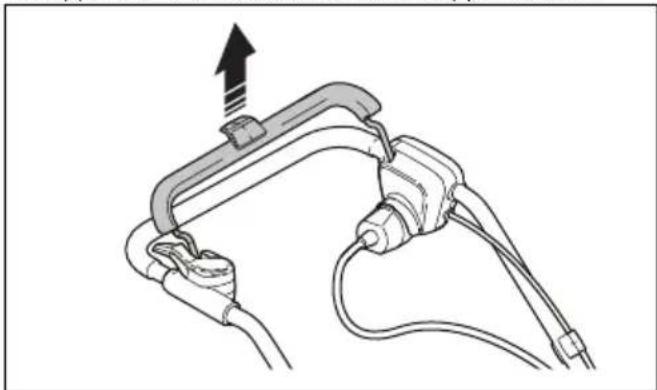

1. Slipp motorbremshåndtaket for å stoppe motoren.

1. Koble strømledningen fra stikkontakten og deretter fra produktet.

- Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke

er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold identifisert med *, kan du se Sikkerhetsutstyr på produktet på side 483

LC 141iV, LC 141i og LC 141C Hver	bruk	Månedlig	Hver se-song
Utfør en generell inspeksjon. X
Rengjør produktet. X
Kontroller startsperren*. X
Pass på at sikkerhetsutstyret på produktet ikke er defekt*. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremshåndtaket*. X

Kun LC 141iV og LC 141i Hver	bruk	Månedlig	Hver se-song
Kontroller at PÅ/AV-knappen fungerer på riktig måte og ikke er defekt. X
Kontroller batteriet for skader. X
Kontroller batteriets ladenivå. X
Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.	X
Undersøk batteriladeren for skader, og sørg for at den kan fungerer på riktig må- te.		X
Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindel- sen mellom batteriet og batteriladeren.			X

Slik utfører du en generell inspeksjon

Slik rengjør du produktet

• Rengjør plastdeler med en tørr, ren klut.
• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.
• Produktet må ikke rengjøres med høytrykksspyler.
• Ikke spyl vann direkte på motoren.
• Bruk en børste for å fjerne løv, gress og smuss.

Slik rengjør du batteriet og batteriladeren

OBS: Ikke rengjør batteriet eller batteriladeren med vann.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.
• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.
• Rengjør overflatene på batteriet og batteriladeren med en myk og tørr klut.

Slik kontrollerer du skjæreutstyret

ADVARSEL: For modellene LC 141iV og LC 141i: Når du skal hindre utilsiktet start, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell LC 141C: Koble fra strømledningen for å hindre utilsiktet start.

ADVARSEL: Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

Ta av og skifte kniv

1. Fjern knivbolten.
2. Fjern kniven.
3. Undersøk knivstøtten og knivbolten for å se om det finnes skader.
4. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.

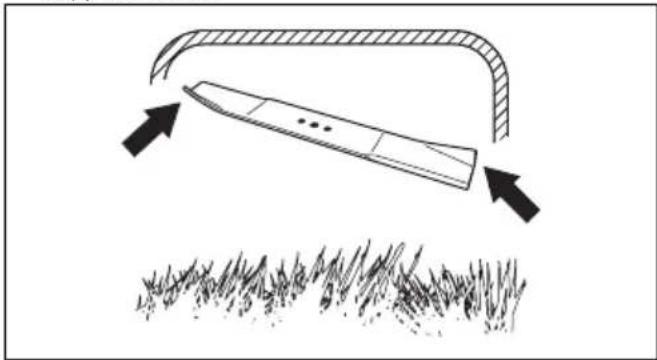

5. Når du fester den nye kniven, må du peke de vinklede endene av kniven i retning av klippedekselet.

1. Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

Feilsøking

Batteri

LED-indikator på batteriet	Årsak Løsning
Den grønne LED-lampen blinker.	Batterispenningen er lav. Lad batteriet.	Se Slik lader du batteriet på side 490.
LED-feillampen blinker.	Batteriet er svakt. Lad batteriet. Se	Slik lader du batteriet på side 490.
	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriet i temperaturer mellom -10 og 40 °C.
	Overspenning Kontroller at strømtilfør	elen er den samme som er angitt på typeskiltet på produktet.
		Fjern batteriet fra batteriladeren. Vent i fem sekunder, og prøv å lade batteriet igjen. Hvis problemet vedvarer, kontakter du et autorisert serviceverksted.
LED-feillampen er tent.	For stor forskjell mellom cellene (1 V).	Ta kontakt med et godkjent serviceverksted.

Batterilader

LED-indikator på batteriladeren.	Årsak Løsning
LED-feillampen blinker.	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriladeren i temperaturer mellom 5 og 40 °C.
LED-feillampen er tent.		Ta kontakt med et godkjent serviceverksted.

Kontrollpanel

Hvis du har andre problemer enn de i dette avsnittet, tar du kontakt med serviceverkstedet.

Tastatur Mulige feil Mulig	handling
Feilindikatoren blinker. M	Motoren er overbelastet. ∅k klippehøyden.	Slik regulerer du klippehøyden på side 490
	Motorturtallet faller for mye, og moto-ren stopper.
	Motorstyringen er for varm. Stopp motoren, og vent til den er avkjølt.
	Kniven er blokkert. Når du skal hindre	utilsiktet start, vrir du tennings-nøkkelen til 0, tar ut batteriet og venter i minst fem sekunder. Pass på at kniven kan rotere fritt. Hvis problemet vedvarer, kontakter du et autorisert ser-viceverksted.
	Batterifeil eller ingen signaler fra bat-teriet	Sett batteriet inn i produktet på riktig måte, og un-dersøk batterikontakten. Hvis LED-feilindikatoren på batteriet blinker, kan du se Batteri på side 496.
Produktet stopper. Batteriet er svakt. Lad batteriet. Se		Slik lader du batteriet på side 490.

Transport, oppbevaring og avhending

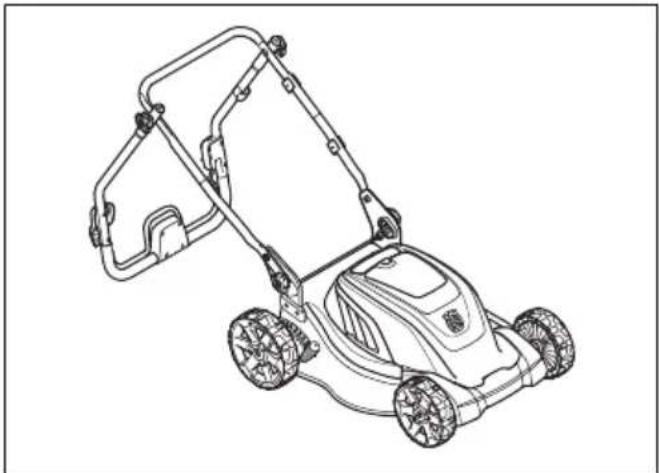

Slik setter du produktet i transportstilling

1. Ta av oppsamleren (hvis den er på).
2. Løsne de to knottene på det øvre håndtaket, og fold håndtaket nedover.

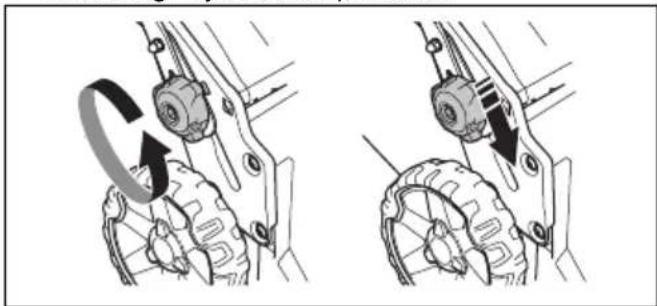

1. Løsne de nedre knottene.

2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet.

• Loven om farlige varer gjelder de medfølgende Li-ion-batteriene.

• For kommersiell transport må spesielle krav på emballasje og etiketter følges.

• Sørg for at du overholder lovene om farlig materiale när du klargjør produktet for transport. Lokale forskrifter kan gjelde.
  • Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.
• Sikre produktet under transport.

Lagring

• Ta alltid ut batteriet när du skal oppbevare produktet.
• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.
• Oppbevar batteriladeren på et innelukket og tørt sted.
• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.
• Koble batteriet fra batteriladeren under oppbevaring.
• Batteriet må ikke oppbevares der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Oppbevar batteriet et sted temperaturen er mellom 5 og 25 °C og borte fra sollys.
• Oppbevar batteriladeren et sted temperaturen er mellom 5 og 45 °C og borte fra sollys.
• Kontroller at batteriet er ladet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.

- Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

Avhending

Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr.

Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon.

	LC 141C
Motor
Motortype AC-motorserie
Motorhastighet – nominell, turtall 3200
Effekt 1800 W
Strømkilde Elektrisk med ledning
Strømkabel (bare inkludert i Storbritannia)
Kabeltype 16 m skjøteledning
Vekt, kg 1,6
Vekt
Vekt, kg 20,4
Støyutslipp ^124
Lydeffektnivå, mål dB (A) 93
Lydeffektnivå, garantert LWA dB (A) 95
Lydnivåer ^125
Lydtrykknivå ved brukerens øre, dB (A) 85
Vibrasjonsnivåer ^126
Håndtak, m/s ^2	2,0
Klipping
Klippehøyde, mm	25–70
Klippebredde, cm	41
Kniv, artikkelnummer	Oppsamler5011716-01
Oppsamlerkapasitet, liter 50

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at gressklipperne Husqvarna LC 141iV og LC 141i fra og med serienummer 2018XXXXXXX og Husqvarna LC 141C fra 2015XXXXXXX oppfyller kravene i RÅDSDIREKTIVET:

• fra 8. juni 2011 på "begrense bruken av bestemte farlige stoffer" 2011/65/EU
• fra 17. mai 2006, "angående maskiner" 2006/42/EF
• fra 26. februar 2014 «angående elektromagnetisk kompatibilitet» 2014/30/EU
• fra 8. mai 2000 «angående utslipp av støy til omgivelsene» 2000/14/EF

For informasjon som gjelder støyutslipp kan du se kapittelet Tekniske data.

Følgende standarder er anvendt for sertifisering av Husqvarna LC 141iV og LC 141i: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Følgende standarder er brukt for sertifisering av Husqvarna LC 141C: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala Har utført samsvarsvurdering i henhold til Tillegg VI i direktivet 2000/14/EF.

Huskvarna, 2020-10-13

$$ \Delta \cdot 2 m $$

Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)

SPIS TREŚCI

Wstep....503
