KULLANIM KILAVUZU LC 141iV HUSQVARNA

TR Kullanım kılavuzu

Sorun giderme....750

Taşıma, depolama ve atma.... 751

Teknik veriler....752

AT Uyumluluk Bildirimi....756

Giriş

Ürün açıklaması

Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın.

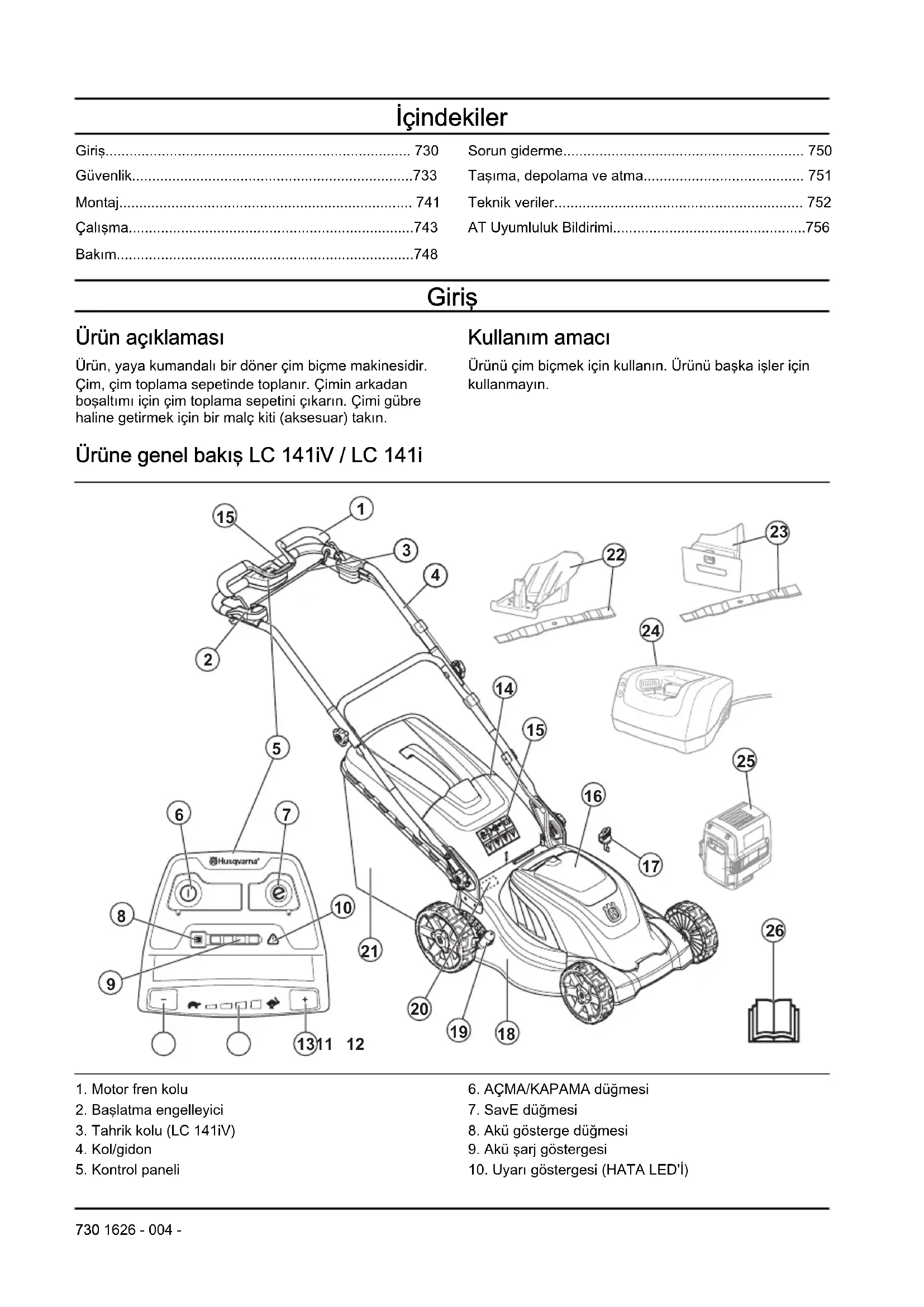

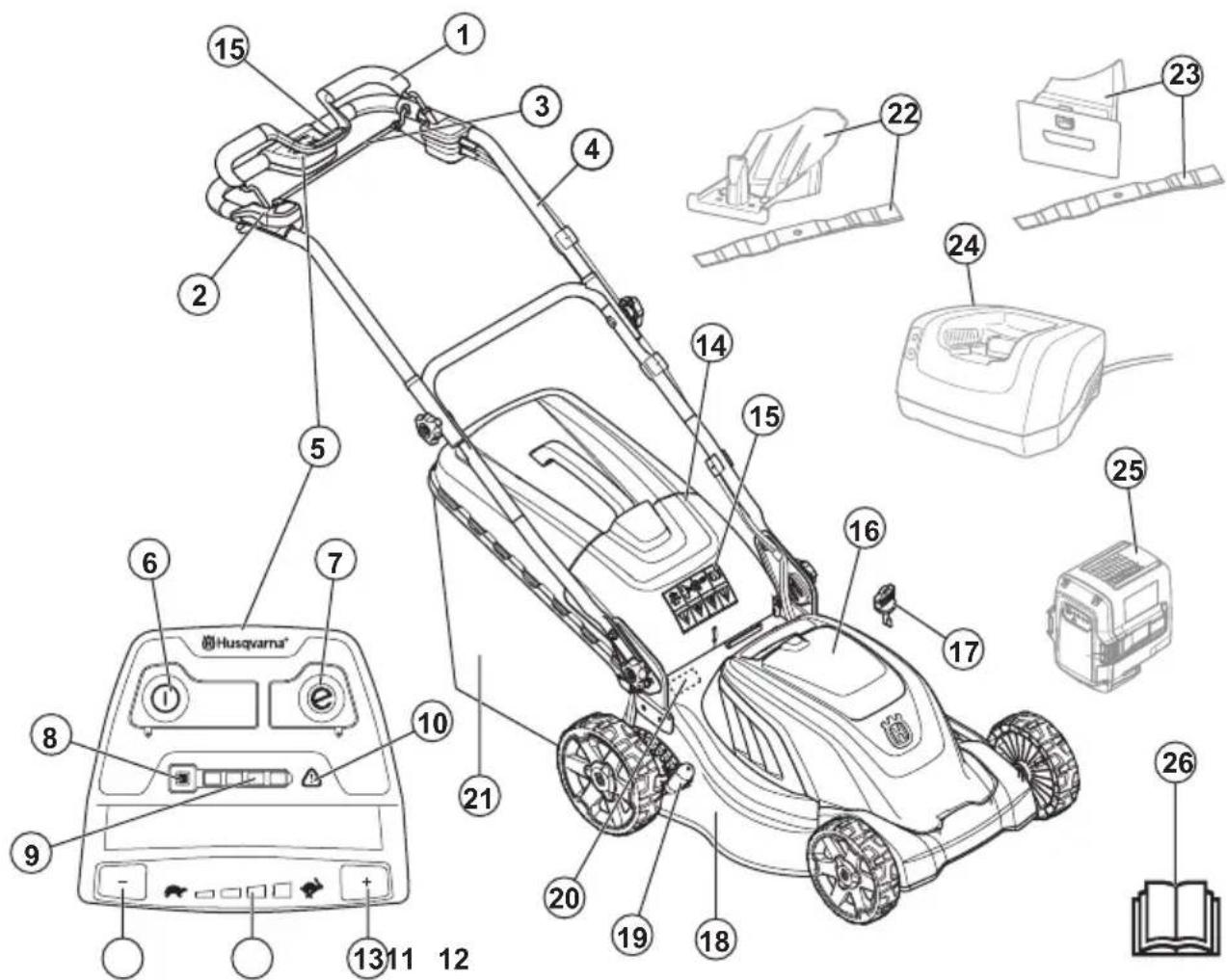

Ürüne genel bakış LC 141iV / LC 141i

Kullanım amacı

Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın.

1. Motor fren kolu
2. Başlatma engelleyici
3. Tahrik kolu (LC 141iV)
4. Kol/gidon

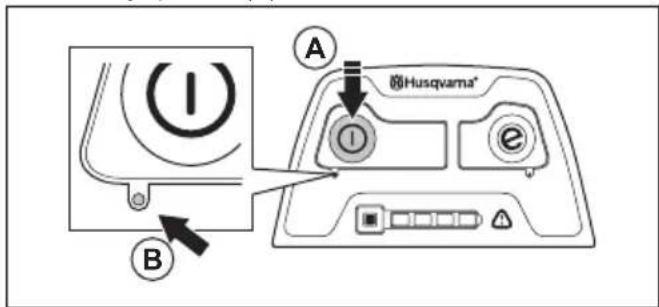

5. Kontrol paneli

6. AÇMA/KAPAMA düğmesi

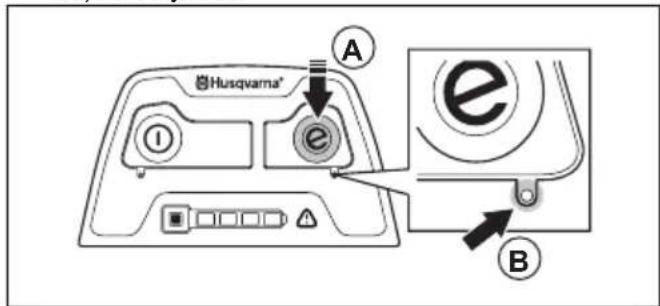

7. SavE düğmesi
8. Akü gösterge düğmesi

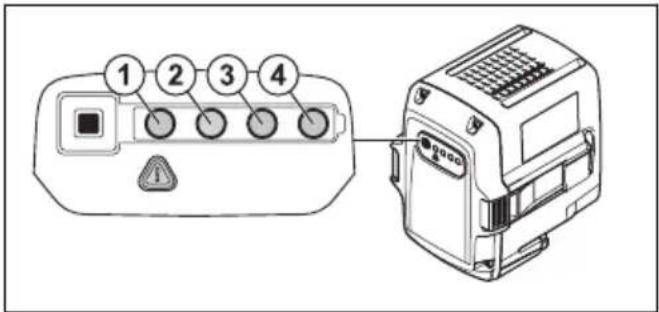

9. Akü şarj göstergesi

10. Uyarı göstergesi (HATA LED'i)

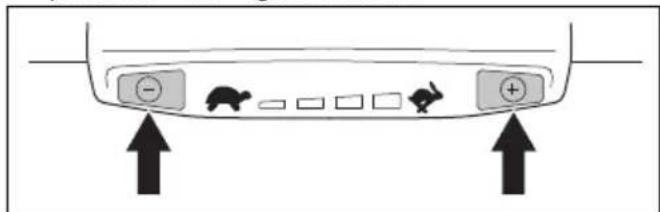

11. Hız düşürme düğmesi (LC 141iV)

12. Hız seviyesi göstergesi (LC 141iV)
13. Hız artırma düğmesi (LC 141iV)
14. Arka kapak
15. Semboller
16. Akü kapağı
17. Güvenlik anahtarı

18. Kesme kapağı

19. Kesme yüksekliği kolu

20. Nominal değerler plakası

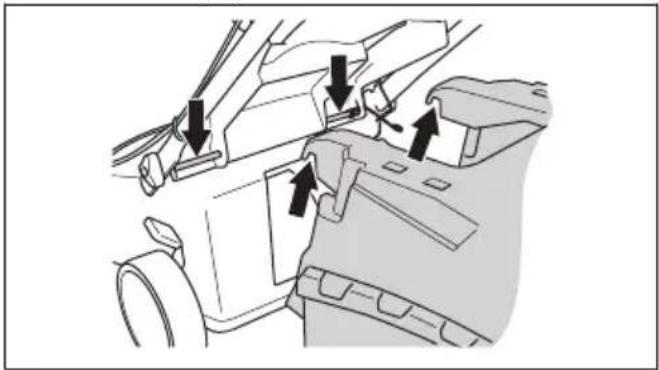

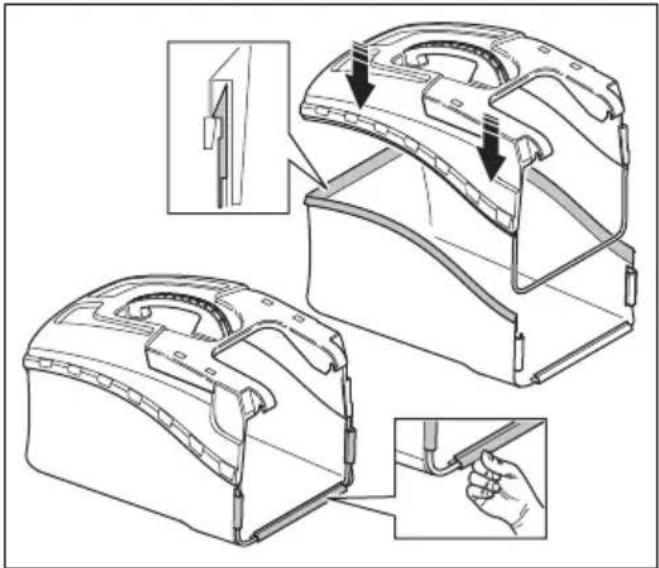

21. Çim toplama sepeti

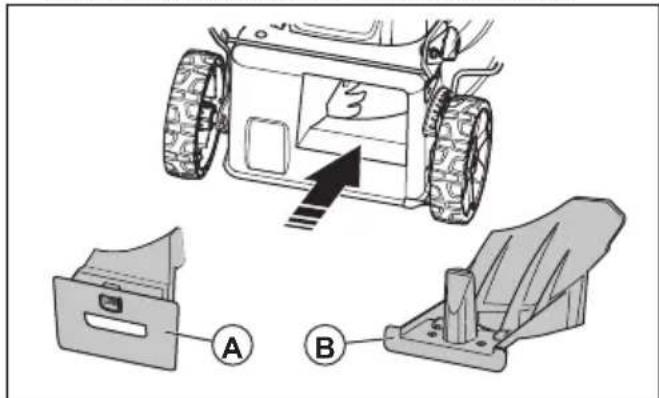

22. Malç kiti (LC 141iV için aksesuar)
23. Malç kiti (LC 141i için aksesuar)
24. Akü şarj cihazı (Aksesuar)
25. Akü (Aksesuar)
26. Kullanım kılavuzu

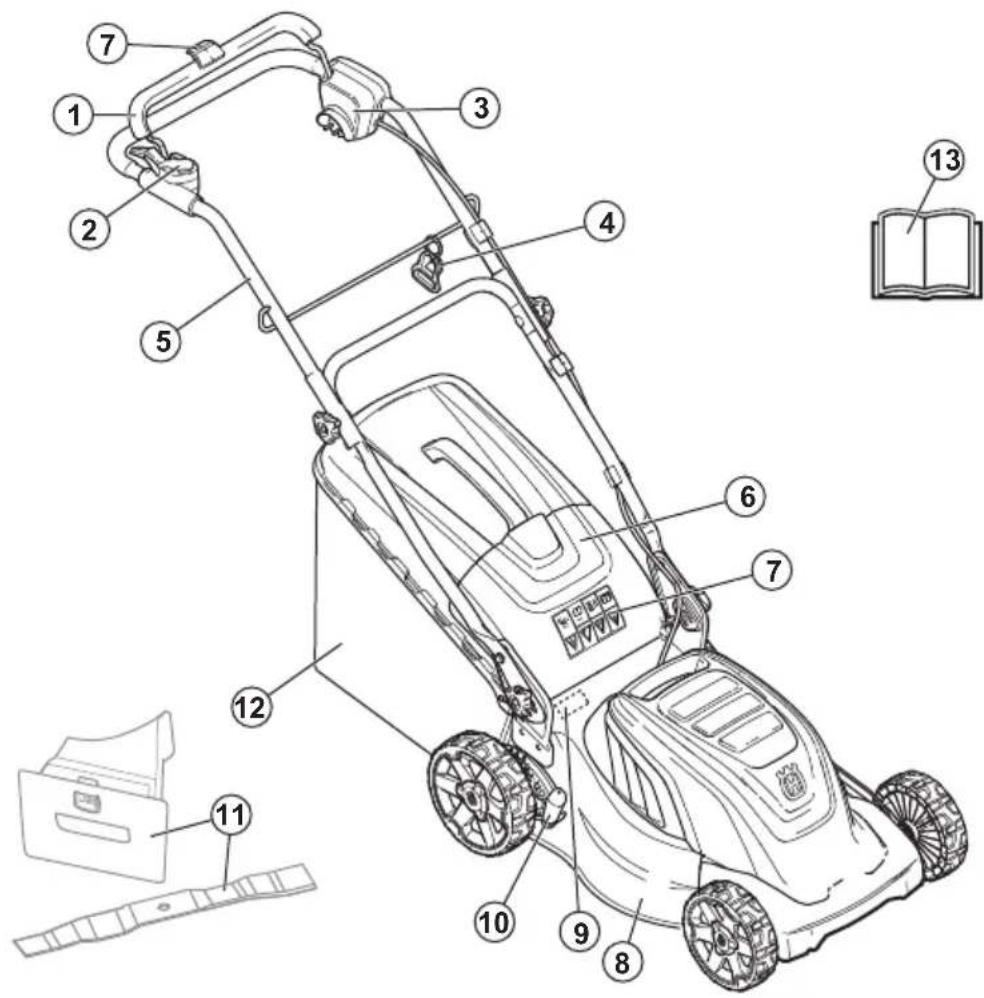

Ürüne genel bakış LC 141C

1. Motor fren kolu
2. Başlatma engelleyici
3. Güç kablosu soketi
4. Güç kablosu tutucusu
5. Kol/gidon
6. Arka kapak
7. Semboller
8. Kesme kapağı
9. Nominal değerler plakası
10. Kesme yüksekliği kolu
11. Malç tapası (Aksesuar)

12. Çim toplama sepeti

13. Kullanım kılavuzu

Ürün üzerindeki semboller

Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir.

Bu ürünü kullanmadan önce kullanım kılavuzunu okuyun ve talimatları anladığınızdan emin olun.

İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun.

Atılan nesnelere ve seken cisimlere dikkat edin.

Uyarı: El ve ayaklarını zı döner bıçaktan uzak tutun.

Uyarı: El ve ayaklarını zı döner parçalardan uzak tutun.

Ürün üzerinde bakım yapmadan önce güvenlik anahtarını çıkarın. (LC 141iV/LC 141i modeli)

Ürün üzerinde bakım yapmadan önce ürünün elektrik priziyle bağlantısını kesin. (LC 141C modeli)

IPX1

IPX1 - Ürün, su damlamasına karşı

korumalıdır (LC 141iV/LC 141i modelleri)

IPX4

IPX4 - Ürün su sicramasına karşı korumalıdır (LC 141C modeli)

Ürünü yağmurdan koruyun (LC 141iV/LC 141i modelleri)

Uyarı: Elektrik çarpmasına veya ürünün zarar görmesine neden olabileceğinden ürünü güç kablosunun üzerinden geçirmeyin. (LC 141C modeli)

CE

Bu ürün geçerli AT direktiflerine uygundur.

Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir.

Doğru akım. 36 V

Çift yalıtım.

Bu ürünü, elektrikli ve elektronik ekipmanlara uygun bir geri dönüşüm noktasında geri dönüştürün. (Sadece Avrupa için geçerli-dir)

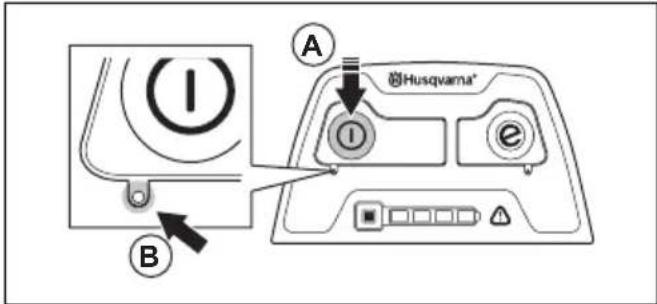

LC 141iV/ LC 141i modeli için çalıştırma prosedürü: AÇ-MA/KAPAMA düğmesine ba- sın, başlatma engelleyiciyi gevşetin, motor fren kolunu aşağı bastırın.

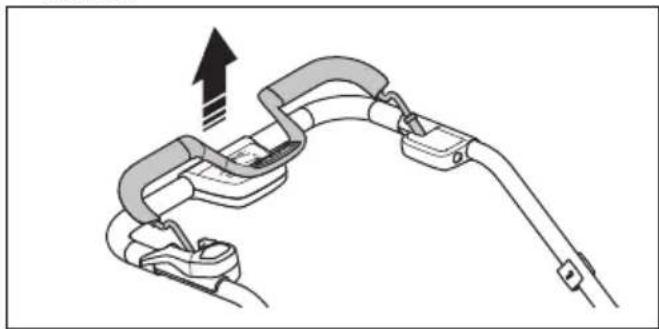

Durdurmak için motor fren kolunu serbest bırakın.

Yavaş,

Hizli

Taranabilir kod

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir.

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

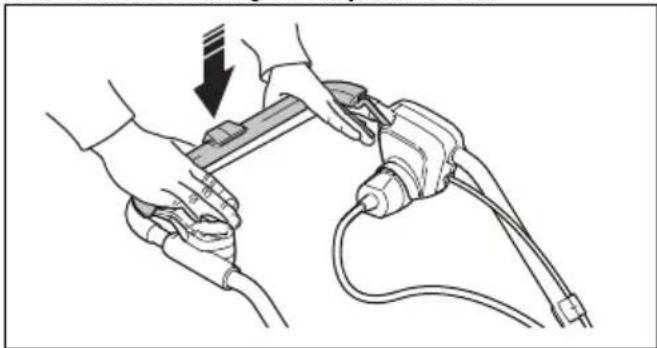

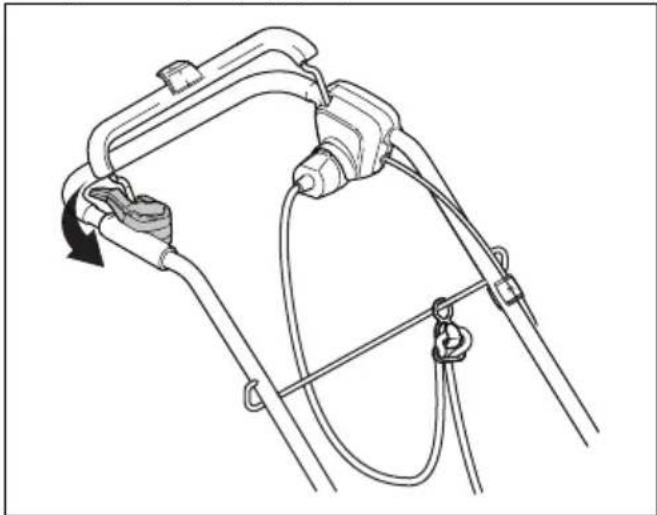

LC 141C modeli için çalıştırma prosedürü: başlatma engelleyiciyi gevşetin, motor fren kolunu aşağı bastırın.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

- Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değişeniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

- Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün

sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmeliklerde operatör yaşına dair bir sınırlama olabilir
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Çalışma alanı güvenliği

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırkı ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.
• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.
• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.
• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Aşırı dik eğimlerde çim biçmeyin.

Ürünü 15°'den daha eğimli zeminlerde kullanmayın

• Yokuşta yön değiştirirken çok dikkatli olun. Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun.

Çalışma güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.
• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 737.
• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.
• Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan birçok

gevşeyerek yaralanmanızaneden olabilir.

- Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

- Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141iV ve LC 141i modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde). Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

- Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

- Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

- Ürünü çalıştırırken her zaman arkasında durun.

- Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarını zı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa önce motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141iV ve LC 141i modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde).
• Ürünü kullanırken arkaya doğru yürümeyin.
• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

Kullanım için güvenlik talimatları

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.
• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın.

Ürünün üzerindeki güvenlik aletleri

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktınızla görüşün.

Kesme kapağını kontrol etme

Kesme kapağı, üründeki titreşimleri ve biçakla yaralanma riskini azaltır.

- Çatlak gibi hasarlar olmadığını emin olmak için kesme kapağını inceleyin.

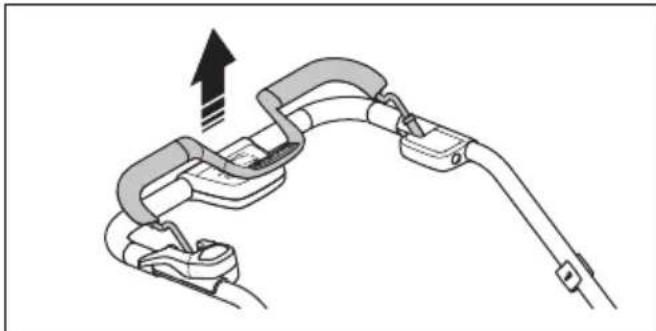

Motor fren kolu

Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur.

Motor frenini kontrol etmek için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın.

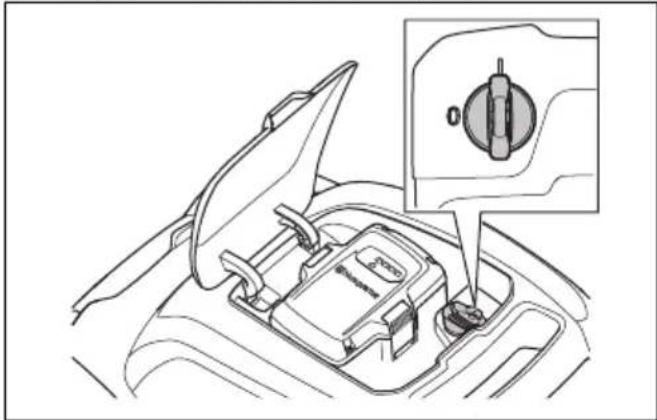

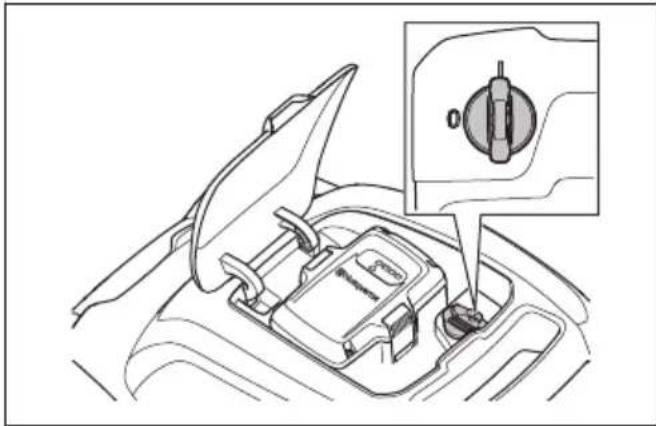

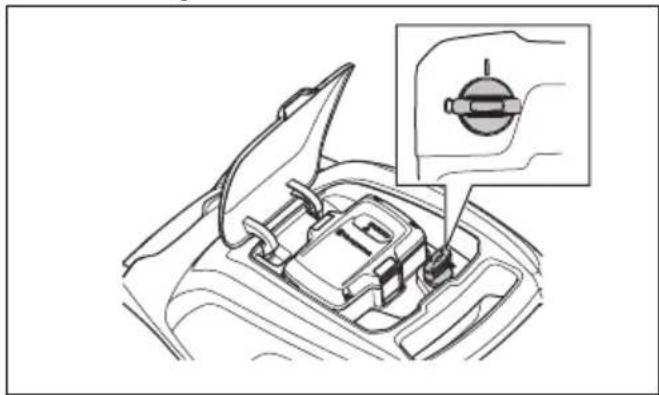

Güvenlik anahtarı (LC 141iV ve LC 141i modelleri)

Güvenlik anahtarı, akü kapağının altındadır. Güvenlik anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.
• Güvenlik anahtarı doğru çalışıyorsa motor sadece anahtar 1 konumuna getirildiğinde çalışır.

Başlatma engelleyicinin kontrol edilmesi

Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun yönünde itin. Başlatma engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi dışarı doğru itin.

1. Başlatma engelleyiciyi serbest bırakın ve başlangıç konumuna geri döndüğünden emin olun.

Güç kablosu tutucusunu kullanma (LC 141C modeli)

Güç kablosu tutucusu, prizdeki ve güç kablosundaki gerilimi azaltır. Güç kablosu tutucusu, düşme riskinizi de azaltır.

1. Güç kablosunu bökkerek küçük bir halka oluşturun.
2. Halkayı güç kablosu tutucusundaki deliğe yerleştirin.
3. Halkayı kancanın etrafına yerleştirin.
4. Kancanın etrafındaki halkayı sıkmak için güç kablosunu çekin.

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Şarj edilebilir olmayan akü kullanmayın.
• Elektrik çarpması riski. Akü terminallerini anahtarlara,

madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Akünün hava deliklerine herhangi bir nesne koymayın.
• Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.
• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.
• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.
• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.
• Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kullanın.
• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada: 749.
• Hatalı veya hasarlı aküleri kullanmayın.
• Aküleri çivi, madeni para, mücevher gibi metal

nesnelerden uzak bir yerde saklayın.

Akü şarj cihazı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.
• Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.
• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.
• Akü şarj cihazının güç kablosunun hasarlı olmadığını

ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.
• Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.
• Akü şarj cihazını suyla temizlemeyin.
• Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan

çocuklar tarafından gerçekleştirilmemelidir.

• Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.
• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.
• Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.
• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin.

Güç kablosu güvenliği

LC 141C modeli için.

• Maksimum 30 mA kesme akımına sahip bir Artık Akım Cihazı (R.C.D.) kullanılması önerilir. R.C.D. takılıyken bile %100 güvenlik garanti edilemez ve güvenli çalışma prosedürlerine her zaman uyulması gerekir. Her kullanımda R.C.D.nizi kontrol edin.

• Güç kablosunda kesik veya yalıtımda hasar varsa derhal elektrik şebekesiyle bağlantısını kesin.

• Elektrik kaynağı bağlantısı kesilmeden kesik veya hasar görmüş güç kablolarına dokunmayın.

• Kopmuş veya hasarlı güç kablolarını onarmayın. Yenisiyle değiştirin.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• LC 141iV, LC 141i modeli için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.
  • LC 141C modeli için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.
• Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın. Onaylı bir servis noktasında profesyonel onarım yaptırın. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

• Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler onaylı bir servis noktası tarafından yapılmalıdır.

• Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.
• Servis noktânızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.
• Hasarlı, aşınmış veya bozuk parçaları değiştirin.

- Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.

- Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun.

UYARI: LC 141iV, LC 141i modeli için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

LC 141C modeli için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.

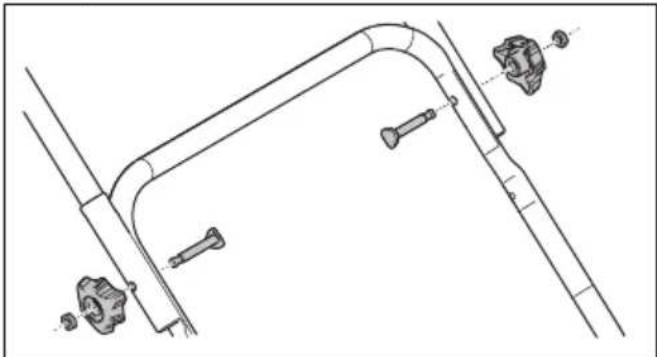

Tutma yerini takma

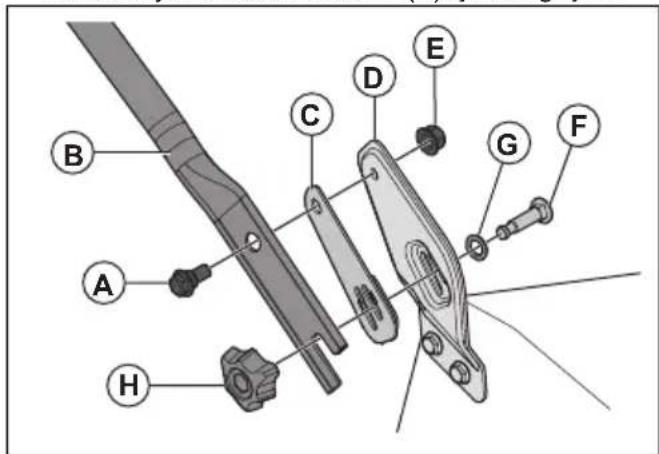

1. Vidayı (A) iterek tutma yerinin (B), plastik pulun (C) ve tutma yeri destek braketinin (D) içinden geçirin.

1. Somunu (E) tamamen sıkın.
2. Vidayı (F) iterek pulun (G) ve tutma yeri destek braketinin içinden geçirin.

3. Topuzu (H) tamamen sıkın.

4. Tutma çubuğundaki delikleri alt koldaki deliklerle hizalayıp vidaları, rondelaları ve düğmeleri takın. Düğmeleri tamamen sıkın.

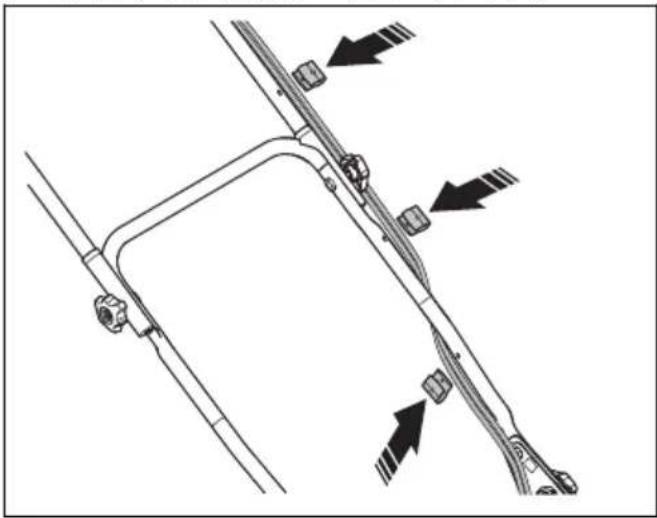

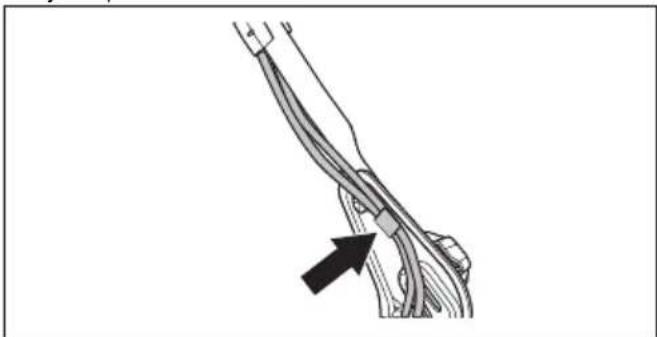

1. Kabloları, kablo tutucuların yardımıyla kola takın.

Not: Kabloların gerginliğinin çok yüksek olmadığından emin olun. Çok yüksek gerginlik, kol nakliye konumuna katlandığında kablonun hasar görmesine neden olabilir.

1. Kabloları kolun alt kısmındaki kancanın etrafına yerleştirin.

Kol yüksekliğini ayarlama

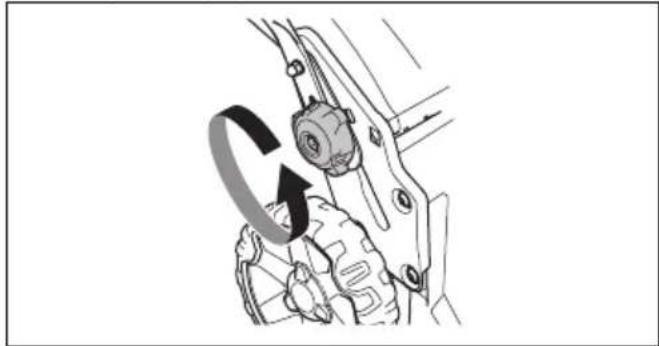

1. Alt düğmeleri gevşetin.

1. Sol ve sağ taraftaki düğmeyi, rondelayı ve vidayı çıkarın.

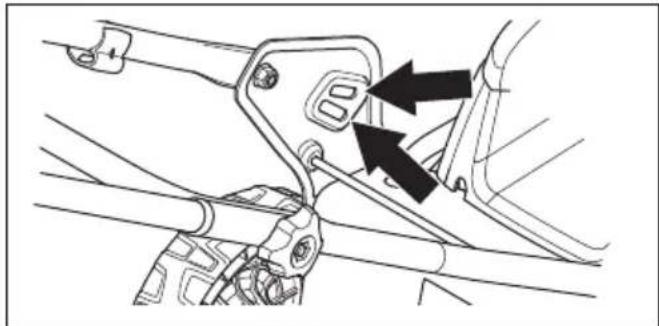

2. Kol, 2 farklı seviyeye ayarlanabilir. Vidayı sol ve sağ taraftaki 2 delikten birine takın.

1. Vidaları, rondelaları ve düğmeleri takın.

2. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin. Düğmeleri tamamen sıkın.

CLICK!

Çim toplama sepetinin takılması

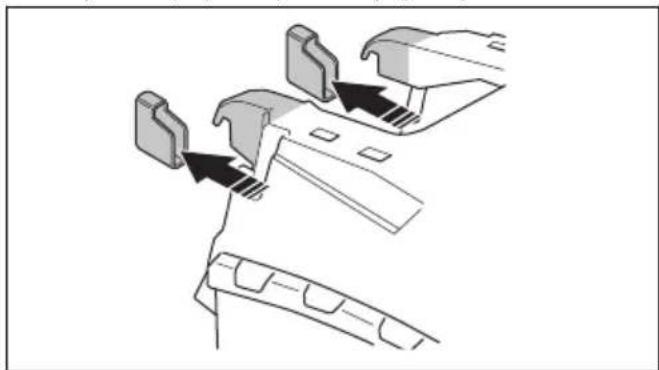

1. 2 taşıma kapağını dışarı ve aşağı doğru itin.

1. Çim toplama sepetinin üst parçasını alt parçasının üzerine yerleştirin. Çim toplama sepeti çerçevesini klipslerle sabitleyin.

1. Arka kapağı kaldırın.
2. Çim toplama sepetinin üzerindeki kancaları şasinin üst kenarına geçirin.

Malçlama kitinin takılması

1. Arka kapağı kaldırın ve çim toplama sepetini sökün.
2. Malç tapasını çim boşaltma kanalının içine yerleştirin. A tipi malç tapası LC 141i ve LC 141C modelleri içindir. B tipi LC 141iV ürünü içindir.

1. Arka kapağı kapatın.
2. Bıçağı, Kombi bıçağıyla değiştirin, bkz. Bıçağın sökülmesi ve değiştirilmesi sayfada: 749.

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

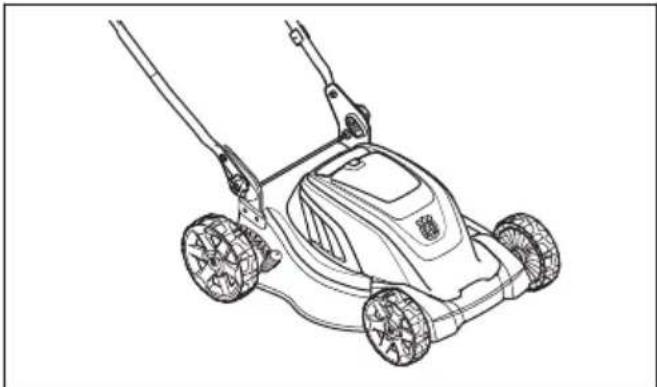

Ürünü çalıştırma konumuna getirme

Kol, nakliye ve depolama konumuna getirilirse (bkz. Ürünü taşıma konumuna getirme sayfada: 751) kolu çalışma konumuna almak için aşağıdaki prosedürü uygulayın.

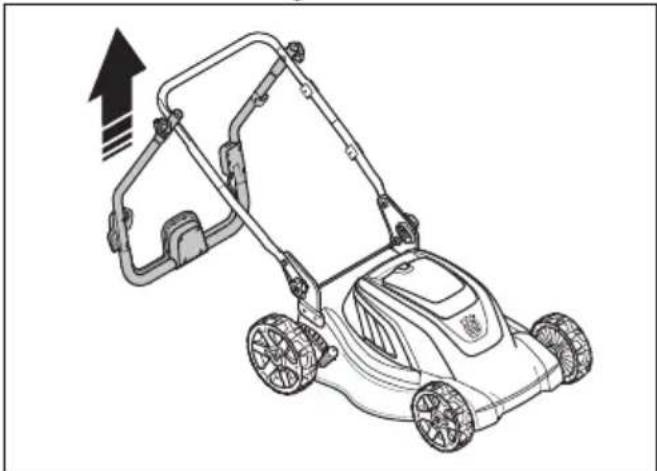

1. Kolu, alt kol çalışma konumuna kilitlenene kadar kaldırın.

1. Alt düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı doğru hareket ettirin.

CLICK!

1. Düğmeleri sıkın.

2. Üst kolu kaldırın ve düğmeleri sıkın.

Kesme yüksekliğini ayarlama

1. Kesme yüksekliğini artırmak için kesme yüksekliği kolunu arkaya getirin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği kolunu öne getirin.

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir.

Akü

UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalisınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalisınız.

Akü durumu

Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 750.

1 2 3 4

LED ışıkları	Akü durumu
Tüm LED'ler yanmaktadır	Tamamen dolu (%75-100)
LED 1, LED 2, LED 3 ya- nıyorsa	Akü %50-%75 dolu
LED 1, LED 2 yanıyorsa	Akü %25-%50 dolu
LED 1 yanıyorsa Akü %0-%	25 doludur.
LED 1 yanıp sönyyor Akü boştur. Aküyü şarj edin.

Aküyü şarj etme

İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur.

Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır.

Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj cihazının soketine bağlayın.
2. Akü şarj cihazının güç kablosunun diğer ucunu topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yesil renkte yanıp söner.

1. Aküyü şarj cihazına yerleştirin. Akü, akü şarj cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.

1. Akü üzerindeki tüm LED'ler yandığında akü tam olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.
2. Akü şarj cihazını elektrik prizinden çıkarmak için güç kablosunu değil fışı çekin.
3. Aküyü şarj cihazından çıkarın.

Akü şarj durumu

Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarji azalmaz.

LED ekran	Şarj durumu
LED 1 yanıp sönüyor %0-%	25
LED 1 yanıyor, LED 2 ya-nıp sönüyor	%25-%50

LED ekran Şarj durumu
LED 1, LED 2 yanıyor, LED 3 yanıp sönyyor	%50-%75
LED 1, LED 2, LED 3 yanıyor, LED 4 yanıp söny- yor	%75-%100
LED 1, LED 2, LED 3, LED 4 yanıyor	Tamamen dolu

LC 141iV ve LC 141i modellerini çalıştırma

Ürünü çalıştırma

1. Akü bölmesine şarj olmuş bir akü yerleştirin.
2. Güvenlik anahtarını 1 konumuna getirin.

1. Ürünün arkasında durun.
2. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A) basın, yeşil LED (B) yanar.

A Husqvarna* B

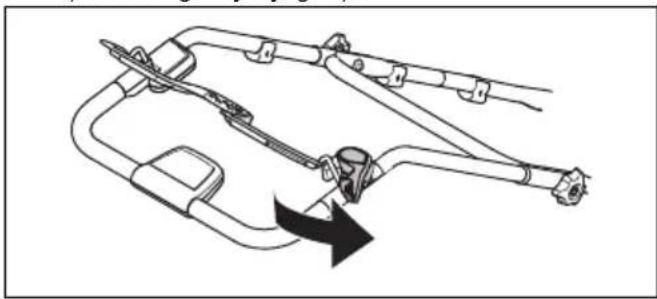

1. Başlatma engelleyiciyi gevşetin.

1. Motor freni kolunu gidonun yönünde itin.

Tekerleklerde tahriki kullanma

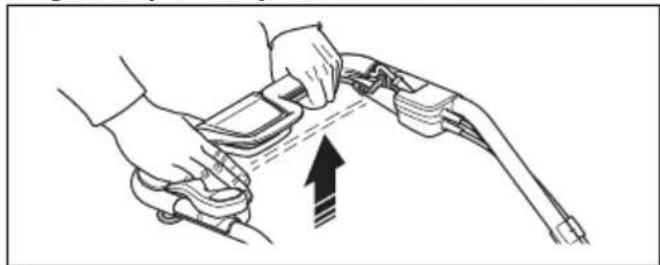

- LC 141iV modeli. Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.

- Tahrik hızını 4 adımda ayarlamak için kontrol panelinde + ve - öğelerine basın.

- Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın.

SavE işlevinin kullanılması

Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SavE) bulunur.

1. İşlevi başlatmak için SavE düğmesine (A) basın. Yeşil LED yanar.

Husqvarma* ① ② A e B

1. İşlevi durdurmak için SavE düğmesine tekrar basın. Yeşil LED (B) söner.

Zemin koşulları daha yüksek bir çıkış gerektirirse SavE işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SavE işlevi otomatik olarak çalışır.

Yüksek yük işlevi

Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner.

Ürünü durdurma

10 dakika boyunca çalıştırmazsanız ürün otomatik olarak durur. Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını her zaman 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest bırakın.

1. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A) basın, yeşil LED (B) söner.

A Husqvarma® B

1. Akü kapağını açın ve güvenlik anahtarını 0 konumuna getirin.

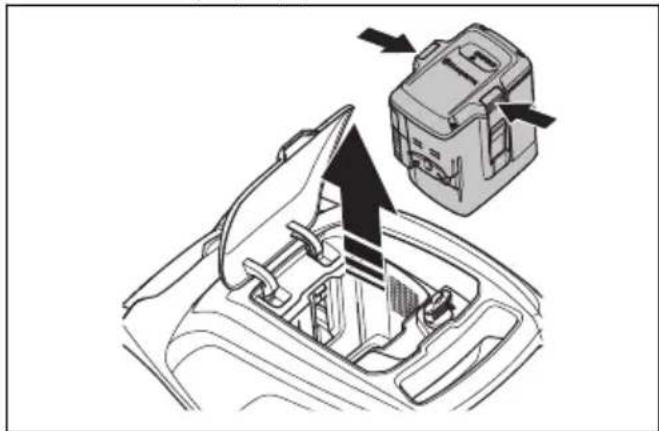

1. Aküyü çıkarmak için 2 serbest bırakma düğmesine basın ve aküyü çekip çıkarın.

1. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla bilgi için bkz. Aküyü şarj etme sayfada: 745.

Çalıştırma LC 141C

Onaylı bir kablo seçme (LC 141C)

Not: Birleşik Krallık pazarı için yalnızca ürünle birlikte verilen 16M uzatma kablosunu kullanın. Diğer tüm pazarlar için aşağıdaki bilgilere başvurun.

Uzatma kabloları kullanılıyorsa bunların aşağıda yer alan minimum kablo kesitlerine uygun olması gerekir:

Voltaj Kablo uzun-	luğu	Kablo kesiti
220-240 V/ 50 Hz En fazla	20 m	1,5 mm^2
220-240 V/ 50 Hz 20-50 m	2,5 mm	^2

• Dış mekan ürünü olan Husqvarna için şebeke kabloları ve uzatma kabloları bölgenizdeki onaylı servis noktasında bulunur.
• Yalnızca dış mekanda kullanıma özel tasarlanmış ve aşağıda yer alan teknik özelliklerden birine uyan uzatma kablolarını kullanın: Standart kauçuk (60245 IEC 53), Standart PVC (60227 IEC 53) veya Standart PCP (60245 IEC 57)
• Kablo hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir.

Ürünü çalıştırma

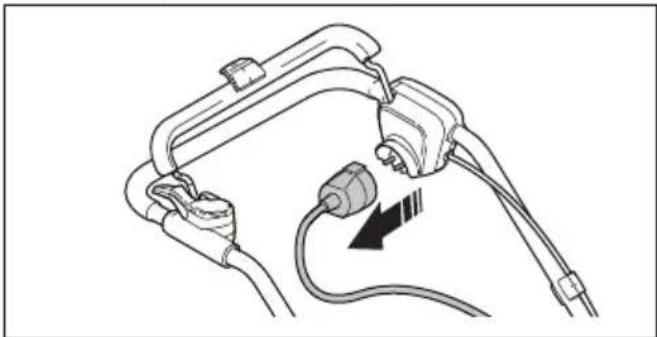

1. Kolun altındaki sokete bir güç kablosu bağlayın.

1. Güç kablosunu, güç kablosu tutucusuna yerleştirin. Bkz. Güç kablosu tutucusunu kullanma (LC 141C modeli) sayfada: 738.

1. Ürünün arkasında durun.
2. Başlatma engelleyiciyi gevşetin.

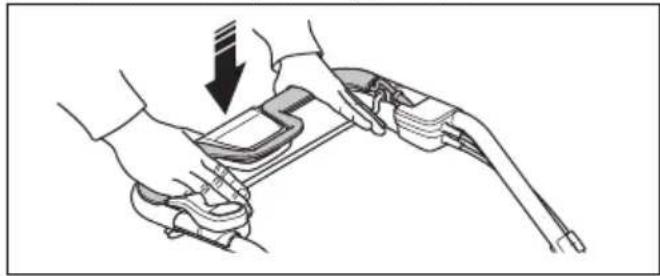

1. Motor freni kolunu gidonun yönünde itin.

1. Motoru durdurmak için motor fren kolunu serbest bırakın.

1. Güç kablosunun elektrik şebekesiyle ve ardından ürünle bağlantısını kesin.

DİKKAT: Fişi düz bir doğrultuda çekin. Güç kablosunu çekmeyin.

İyi sonuç alma

- Her zaman keskin biçak kullanın. Kör biçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin biçak kör biçaktan daha az güç kullanır.

- Çim boyunun ½'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

- Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

Bakım

Giriş,

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz.

Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

Bakım takvimi

Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

* işaretli bakım işlemleri için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 737.

LC 141iV, LC 141i ve LC 141C Her kulla-	nimda	Aylık ola-rak	Her mev-simde
Genel inceleme yapma. X
Ürünü temizleme. X
Başlatma engelleyiciyi kontrol etme *. X
Üründeki güvenlik araçlarının hatalı olmadığından emin olma *. X
Kesme donanımını inceleme. X
Kesme kapağını inceleme *. X
Motor fren kolunu kontrol etme *. X
Yalnızca LC 141iV ve LC 141i Her kulla-	nimda	Aylık ola-rak	Her mev-simde
AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma.	X
Aküde hasar kontrolü yapma. X
Akü şarjını kontrol etme. X
Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ürüne sabitlendiğinden emin olma.	X
Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.		X
Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasındaki bağlantıyı kontrol etme.			X

Genel denetim yapma

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.
• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun.

Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.
• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Motora doğrudan su tutmayın.
• Yaprak, çim ve kirleri gidermek için fırça kullanın.

Aküyü ve şarj cihazını temizlemek için

DİKKAT: Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.
• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.
• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin.

Kesme donanımını kontrol etme

UYARI: LC 141iV ve LC 141i modelleri için: Yanlıslıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin.

LC 141C modeli için: Yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.

UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.
2. Hasarlı veya kör olup olmadığını anlamak için bıçağa bakın.

Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın.

Bıçağın sökülmesi ve değiştirilmesi

1. Bıçağı ahşap bir blokla kilitleyin.

1. Biçak civatasını sökün.

2. Bıçağı sökün.

3. Biçak desteğinde ve biçak civatasında hasar olup olmadığını kontrol edin.

4. Bükülmediğinden emin olmak için motor milini inceleyin.

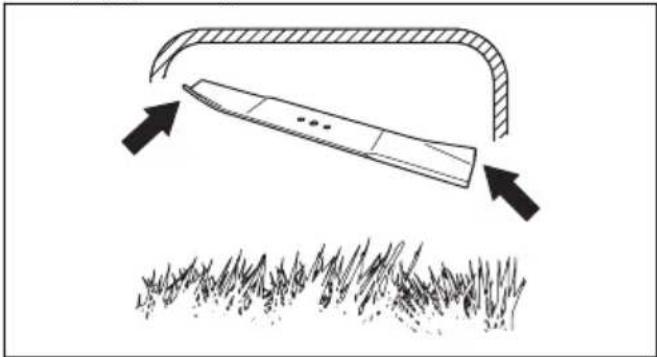

5. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme kapağı yönüne çevirin.

1. Bıçağın, motor milinin orta kısmıyla hizalandığından emin olun.

2. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondelayı takıp civatayı ve rondelayı 20 Nm torkla sıkın.

1. Bıçağı elinizle çekerek döndürün ve serbestçe döndüğünden emin olun.

UYARI: Ağır hizmet tipi eldiven kullanın. Biçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Bıçağı test etmek için ürünü çalıştırın. Biçak doğru bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır.

Sorun giderme

Akü

Aküdeki LED Neden Çözüm
Yeşil LED yanıp sönü-yor.	Akü voltajı düşüktür. Aküyü şarj edin.	Bkz.Aküyü şarj etme sayfada:745.
Hata LED'i yanıp sönü-yor.	Akünün gücü zayıftır. Aküyü şarj edin.	Bkz.Aküyü şarj etme sayfada:745.
	Çalışma ortamındaki sıcaklık çokyüksek veya çok düşüktür.	Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kul-lanın.
	Yüksek voltaj. Şebeke voltajının, ürünün nominal değerler plaka-sındakiyle aynı olduğundan emin olun.
Hata LED'i yanıyor. Hücreler arasındaki fark çok büyük (1V).	Onaylı bir servis noktasıyla görüşün.

Akü şarj cihazı

Akü şarj cihazındaki LED	Neden Çözüm
Hata LED'i yanıp sö- nüyor.	Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür.	Akü şarj cihazını 5°C ile 40°C arasındaki sıcaklıklarda kullanın.
Hata LED'i yanıyor. Onaylı bir servis noktasıyla görüşün.

Kontrol paneli

Bu bölümde yer alanların dışındaki sorunlar için servis noktınızla görüşün.

Tuş takımı Olası arızalar	Olası işlem
Hata LED'i yanıp sönuyor	Motor aşırı yüklüdür Kesme yüksekliğini artırın. Bkz.Kesme yüksekliği-ni ayarlama sayfada: 744.
	Motor devri çok düşüyor ve motor du-ruyor
	Motor denetleyicisi çok sıcak Motoru durdurun ve soğuyana kadar bekleyin
	Bıçak engelleniyor Yanlıslıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Bıçağın rahat dönebildi-ğinden emin olun. Sorun devam ederse yetkili bir servis noktasıyla görüşün
	Akü hatası oluştu veya akü sinyali yok	Aküyü ürüne doğru şekilde yerleştirin ve akü ko-nektörünü kontrol edin. Aküdeki hata LED'i yanıp sönerse bkz. Akü sayfada: 750.
Ürün duruyor Akünün gücü zayıftır Aküyü şarj edin. Bkz.		Aküyü şarj etme sayfada: 745.

Taşıma, depolama ve atma

Ürünü taşıma konumuna getirme

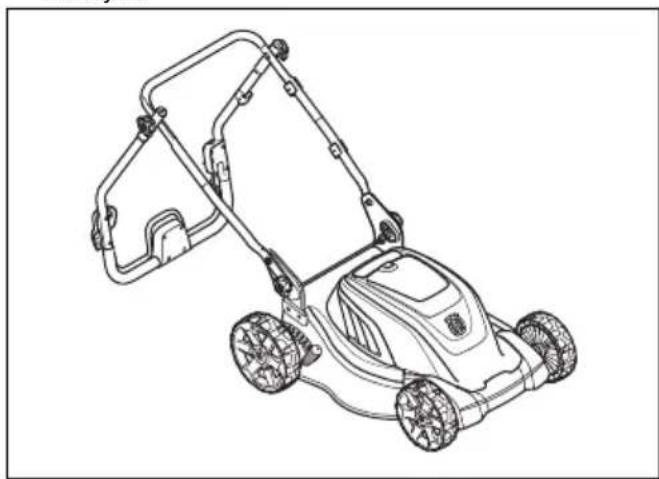

1. Çim toplama sepetini çıkarın (varsa).

2. Üst koldaki düğmeleri gevşetin ve kolu aşağı doğru katlayın.

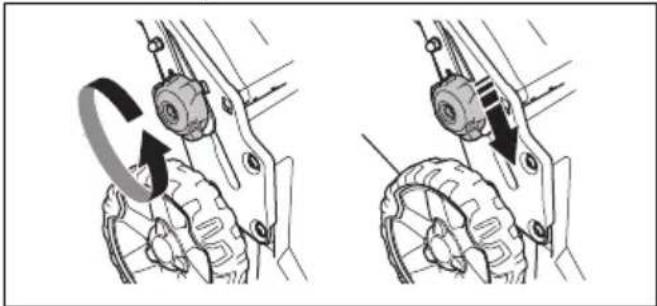

1. Alt düğmeleri gevşetin.
2. Düğmeleri ürünün sol ve sağ tarafından girintilerin alttaki ucuna getirin.

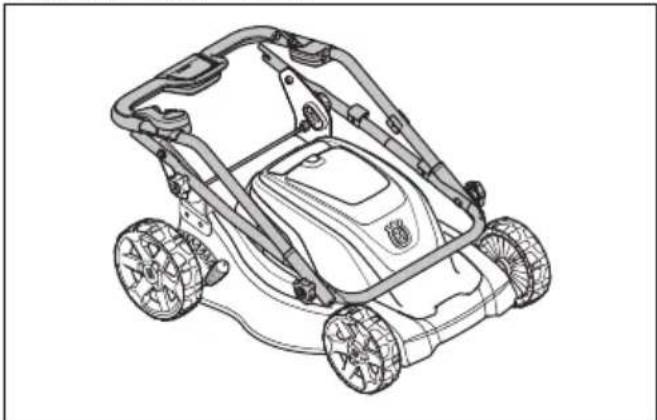

1. Kolu öne doğru katlayın.


• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.
• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.
• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.
• Ürünü taşırken aküyü kesinlikle çıkarın.
• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.
• Taşıma sırasında ürünü bağlayın.

Saklama

- Ürünü depolarken aküyü kesinlikle çıkarın.

• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.
• Akü şarj cihazını kapalı ve kuru bir alanda tutun.
• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.
• Depolama sırasında aküyü şarj cihazından ayırın.
• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.
• Aküyü, sıcaklığın 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.
• Akü şarj cihazını, sıcaklığın 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.
• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.
• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.
• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın.

Atma

Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir.

Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın.

	LC 141C
Motor
Motor tipi AC Serisi Motor
Motor devri – Nominal, dev/dak. 3200
Güç	1800 W
Güç kaynağı	Kablolu elektrik
Güç kablosu (yalnızca Birleşik Krallık pazarına özel kablo dahil)
Kablo türü	16M uzatma kablosu
Ağırlık, kg	1,6
Ağırlık
Ağırlık, kg	20,4
Gürültü yayma ^187
Ses gücü seviyesi, ölçülmüş dB (A)	93
Ses gücü seviyesi, L_WA dB (A) garantili	95
Ses seviyeleri ^188
Operatörün kulağındaki ses basıncı düzeyi, dB (A) 85
Titreşim seviyeleri ^189
Kol, m/s ^2	2,0
Kesme
Kesme yüksekliği, mm 25-70
Kesme genişliği, cm 41
Bıçak, Ürün numarası Collect	5011716-01
Çim torbası kapasitesi, litre 50

AT Uyumluluk Bildirimi

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], 2018XXXXXXXX ve sonrası seri numaralı HusqvarnaLC 141iV ve LC 141i model çim biçme makineleri ile 2015XXXXXXXX sonrası seri numaralı HusqvarnaLC 141Cürünün aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" direktif
• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif
• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif
• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif

Gürültü emisyonları ile ilgili bilgi için Teknik veriler bölümüne bakın.

HusqvarnaLC 141iV ve LC 141i modellerinin sertifikalandırılmasında aşağıdaki standartlar uygulanmıştır: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

HusqvarnaLC 141C modelinin sertifikalandırılmasında aşağıdaki standartlar uygulanmıştır: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Onaylanmış kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 2000/14/AT direktifindeki Ek VI'ya göre uyumluluk değerlendirmesi gerçekleştirmiştir.

Huskvarna, 2020-10-13

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
