NAUDOJIMO INSTRUKCIJA LC 141iV HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 411

Gedimai ir jų šalinimas....413

Transportavimas, saugojimas ir utilizavimas...... 415

Techniniai duomenys....416

EB atitikties deklaracija....419

lvadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

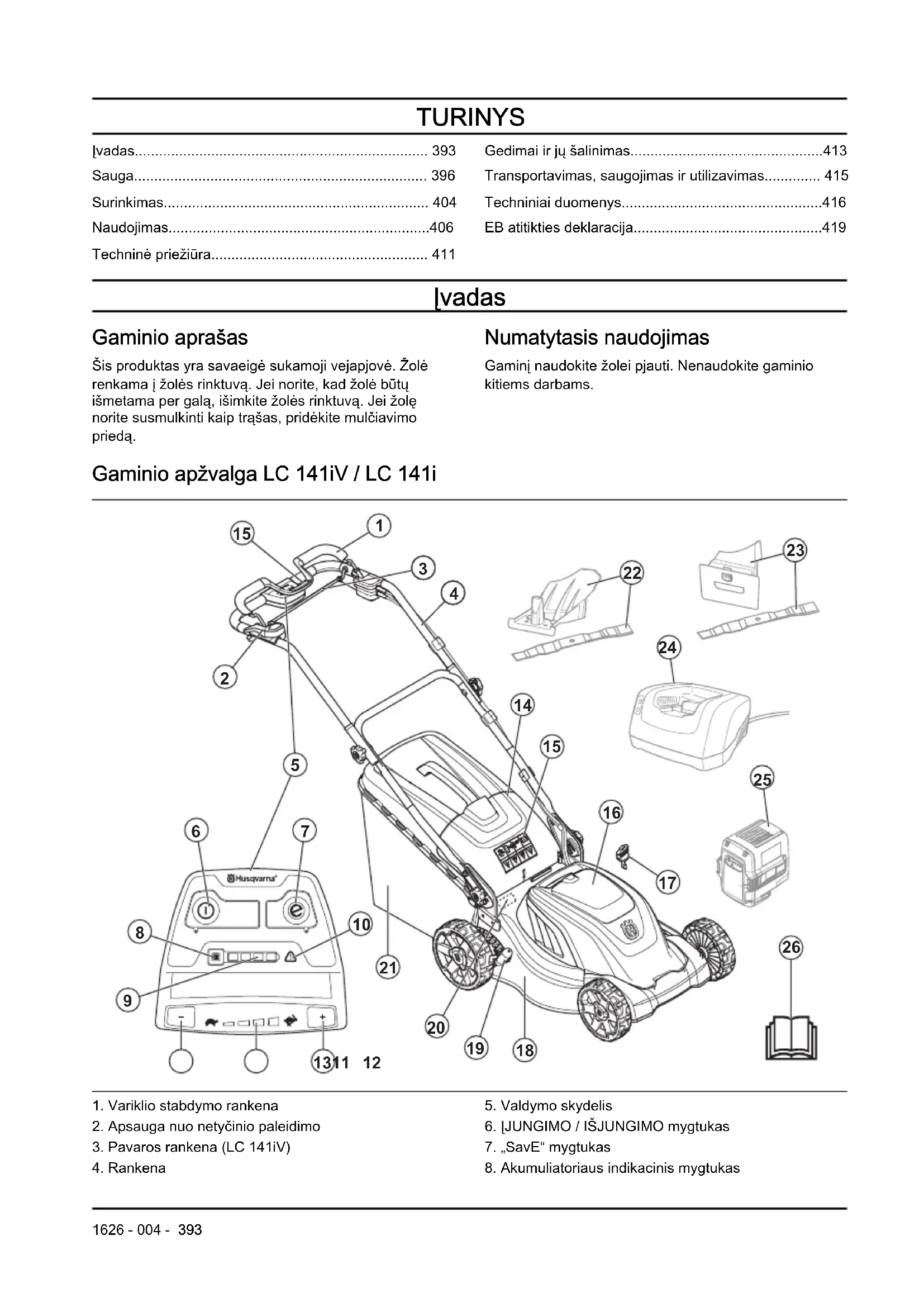

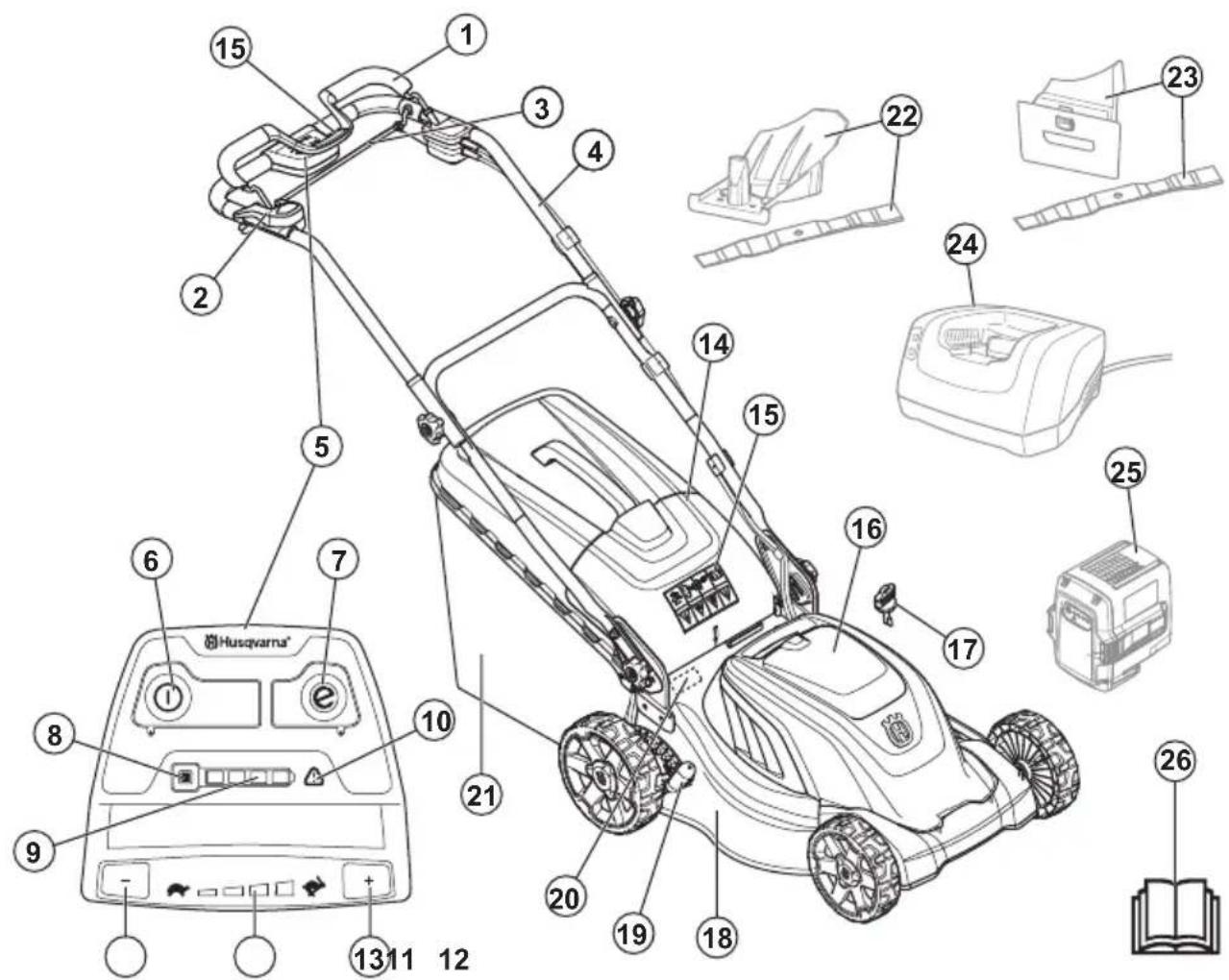

Gaminio apžvalga LC 141iV / LC 141i

1. Variklio stabdymo rankena
2. Apsauga nuo netyčinio paleidimo
3. Pavaros rankena (LC 141iV)

4. Rankena

5. Valdymo skydelis

6. LJUNGIMO / IŠJUNGIMO mygtukas

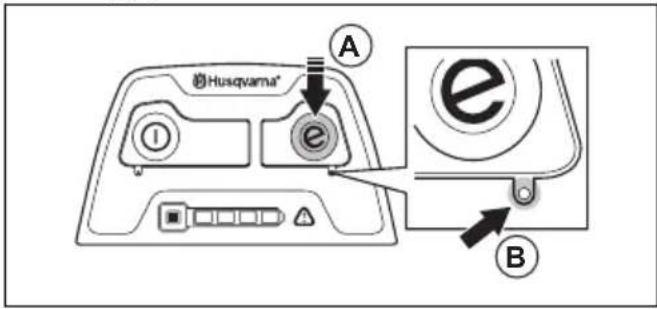

7. „SavE“ mygtukas

8. Akumuliatoriaus indikacinis mygtukas

9. Akumuliatoriaus ikrovimo indikatorius

10. [spėjimo indikatorius (KLAIDOS LED)
11. Greičio mažinimo mygtukas (LC 141iV)
12. Greičio indikatorius (LC 141iV)
13. Greičio didinimo mygtukas (LC 141iV)
14. Galinis dangtis
15. Ženklai
16. Akumuliatoriaus gaubtas

17. Apsauginis raktelis

18. Pjovimo gaubtas

19. Pjovimo aukščio reguliavimo svirtis
20. Nominaliujų parametru plokštelė
21. Žolės rinktuvas
22. Mulčiavimo rinkinys (LC 141iV priedas)
23. Mulčiavimo rinkinys (LC 141i priedas)
24. Akumuliatoriaus jkroviklis (priedas)
25. Akumuliatorius (priedas)
26. Naudojimo instrukcija

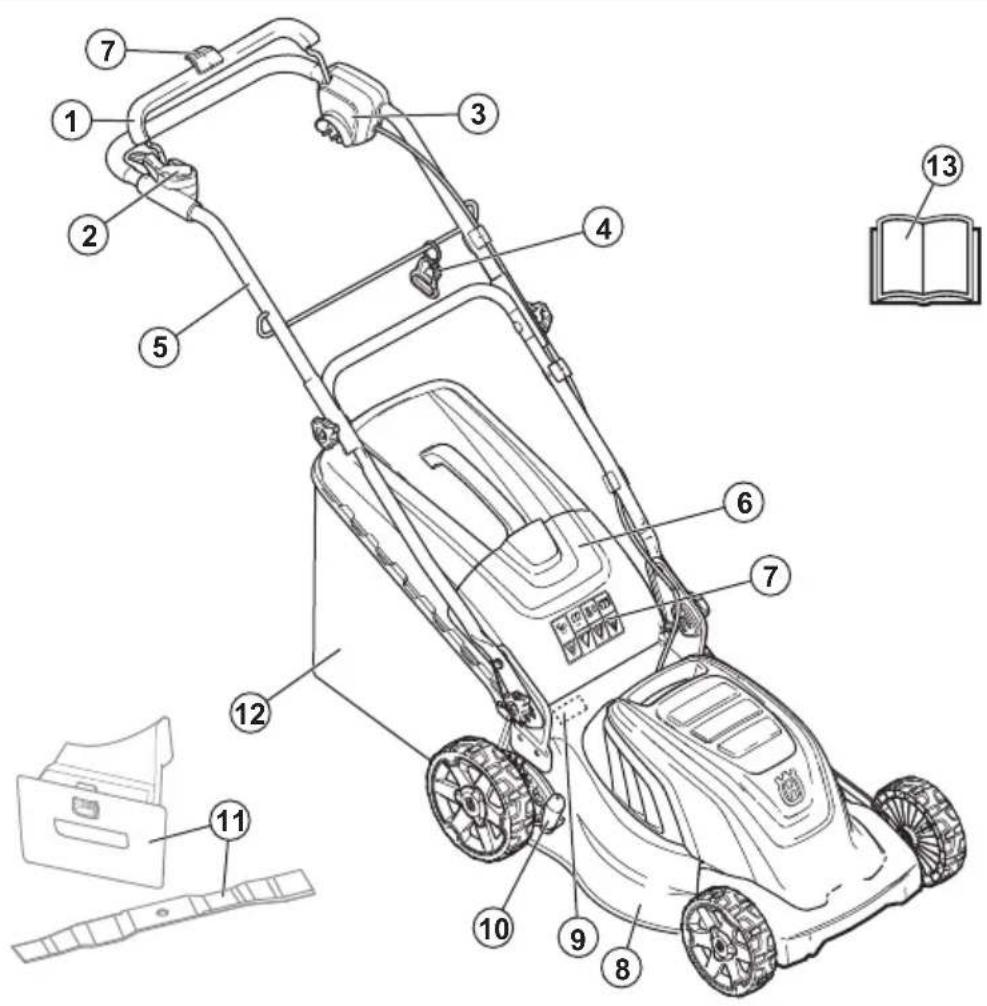

Gaminio apžvalga LC 141C

1. Variklio stabdymo rankena
2. Apsauga nuo netyčinio paleidimo
3. Maitinimo laido lizdas
4. Maitinimo laido laikiklis
5. Rankena
6. Galinis dangtis
7. Ženklai
8. Pjovimo gaubtas
9. Nominaliju parametru plokštelė
10. Pjovimo aukščio reguliavimo svirtis

11. Mulčiavimo kaištis (priedas)

12. Žolės rinktuvas

13. Naudojimo instrukcija

Simboliai ant gaminio

Nerūpeestingai arba netinkamai naudojant jrenginį gali būti sužeistas ar netgi žūti

operatorius arba pašaliniai asmenys.

Prieš naudodami gamini perskaitykite naudojimo instrukcija ir jsitikinkite, kad instrukcijas suprantate.

Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

Prieš atlikdami gaminio priežiūros darbus, ištraukite apsauginį raktelį. (modelis LC 141iV/LC 141i)

Prieš atlikdami gaminio priežiūros darbus, atjunkite gaminį nuo elektros tinklo. (modelis LC 141C)

IPX1

IPX1 – gaminys yra apsaugotas nuo varvančio vandens (modelis LC 141iV/LC 141i)

IPX4

IPX4 – gaminys yra apsaugotas nuo vandens purslu (modelis /LC 141C)

Saugokite gamini nuo lietaus (modelis LC 141iV/LC 141i)

Įspėjimas: Nenaudokite gaminio ant maitinimo laido, nes galite patirti elektros smūgį arba sugadinti gamini. (modelis LC 141C)

CE

Šis įrenginys atitinka jam taikomas EB direktyvas.

L aplinką skleidžiamas triukšmas atitinka Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės.

Nuvežkite ši gamini į elek- tros ir elektroni- kos įrenginių perdirbimo punkta. (galioja tik Europoje)

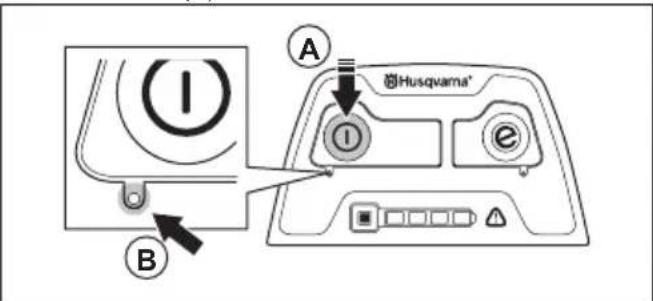

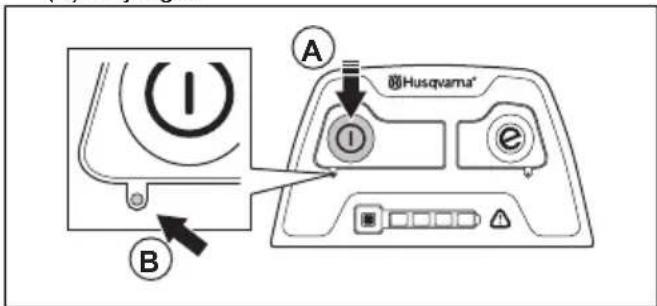

Modelių LC 141iV/ LC 141i palei- dimo procedū- ra: paspauskite LJUNGIMO / IŠJUNGIMO mygtuka, at- leiskite apsau- gą nuo netyči- nio paleidimo, nuspauskite variklio stabdy- mo rankeną.

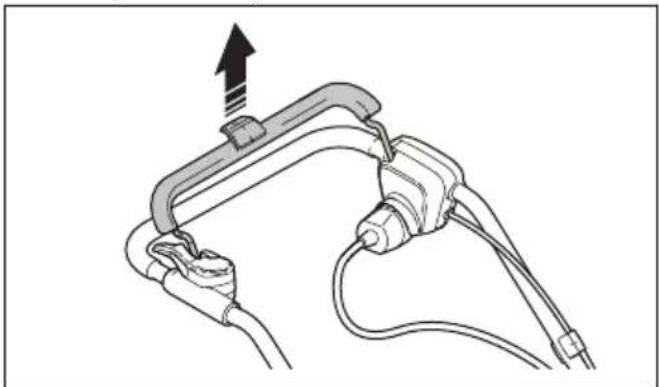

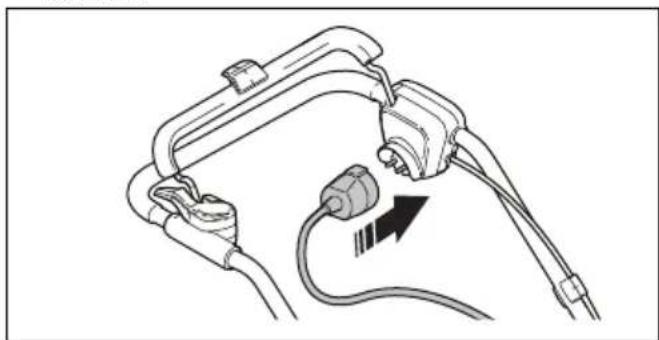

Modelio LC 141C paleidimo procedūra: atleiskite apsaugą nuo netyčinio paleidimo, nuspauskite variklio stabdymo rankeną.

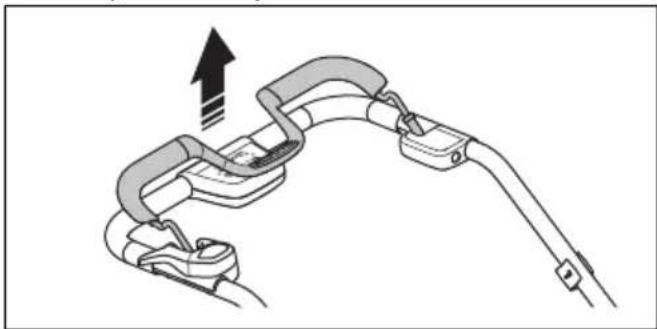

Norėdami sustabdyti variklj, atleiskite variklio stabdymo rankeną.

Lètai

Greitai

Nuskaitomas kodas

Pasižymėkite: Kiti ant gaminio esantys simboliai (lipdukai) yra naudojami pagal kai kurių rinkų sertifikavimo reikalavimus.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti

gaminj konkrečioje situacijoje, sustabdykite darba ir prieš tęsdami darba pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.
• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.
• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiiems su instrukcijomis, naudotis jrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.
• Visada prižiūrėkite gaminį naudojanti fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gamini nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę i pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra marginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknu, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

• Gali būti pavojinga pjauti žolę įkalnėse. Nepjaukite pernelyg stačiuose šlaituose.
  Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°

• Būkite ypač atsargūs keisdami judėjimo kryptį ant kalno šlaitų. Šlaitus pjaukite skersai.
  Nevažiuokite į viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninés apsauginés priemonés psl. 400.
• lsitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Nenaudokite gaminio lietuje arba drègnoje aplinkoje. [gaminj patekus vandens, padidėja elektros smūgio pavojus.

- Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

- Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

- Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gamini. Sustabdykite variklj, pasukite apsauginj raktelj i padėtį „0“ ir išimkite akumuliatorių (modeliai LC 141iV ir LC 141i) arba atjunkite maitinimo laidą (modelis LC 141C). Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

- Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia. - Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar

peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gamini̱̱ traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jeigu gamini būtina pakelti, pirmiausia išjunkite varikli, pasukite apsaugini raktelj i padėti „0“ ir išimkite akumuliatorių (modeliai LC 141iV ir LC 141i) arba atjunkite maitinimo laidą (modelis LC 141C).
• Naudodami gaminį neikite atgal.
• Veždami jrenginj per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Niekada nereguliuokite varikliui veikiant.

- Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

- Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

- Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

- Dévékite storas, ilgas kelnes.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

- Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

- Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

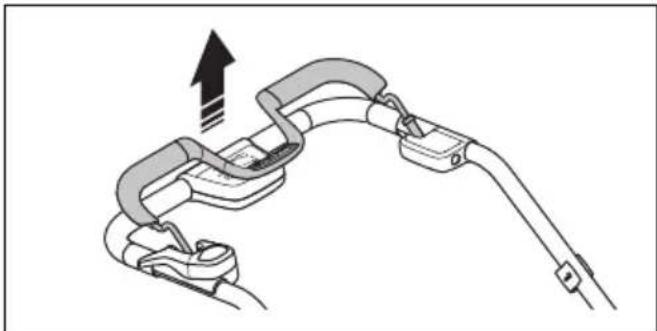

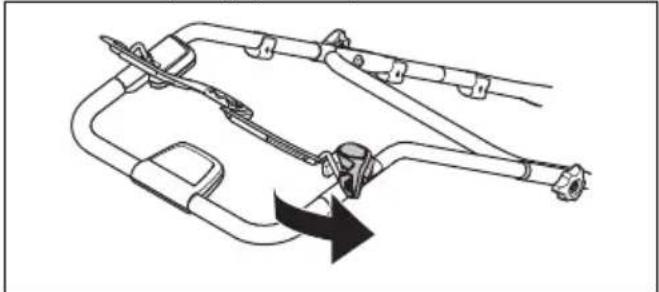

Variklio stabdymo rankena

Variklio stabdymo rankena sustabdo varikli. Atleidus variklio stabdymo rankeną variklis sustoja.

Norėdami patikrinti variklio stabdį, paleiskite variklį ir atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį.

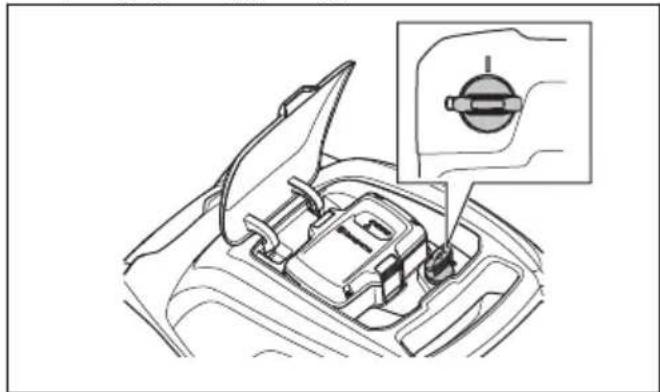

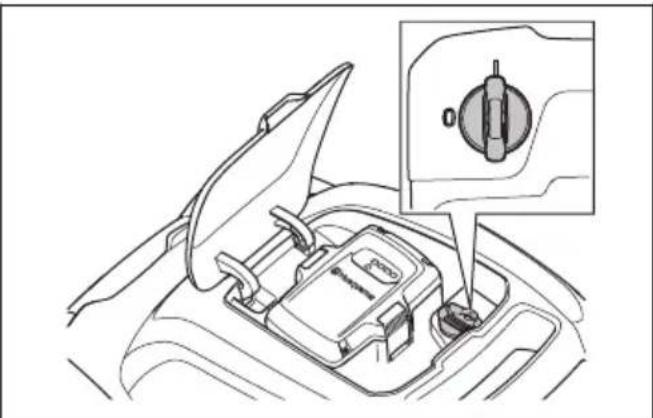

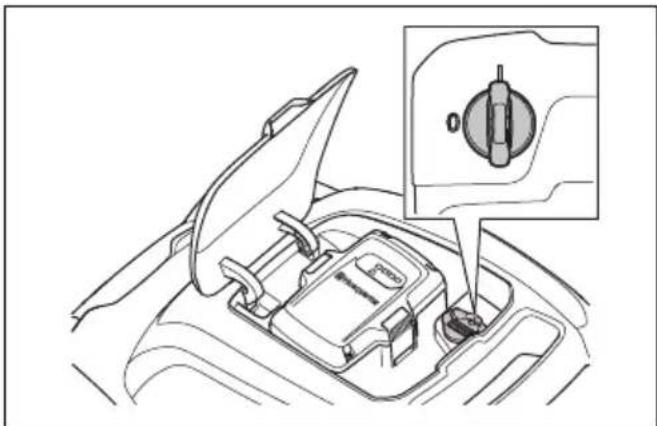

Apsauginis raktelis (modeliai LC 141iV ir LC 141i)

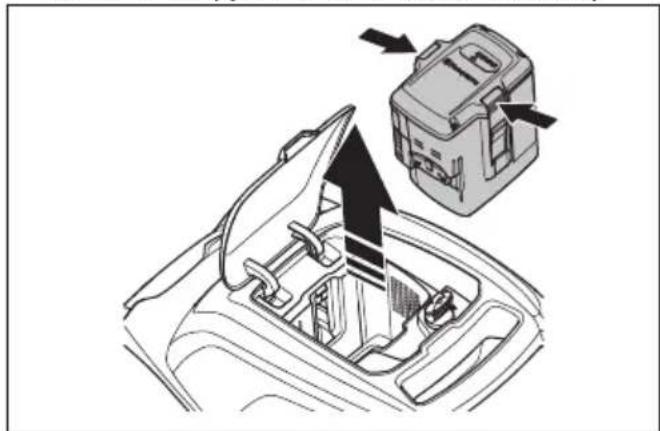

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

- Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.

- Jei apsauginis raktelis veikia tinkamai, variklis paleidžiamas tik kai pasukate raktelį i padėti „1“.

Apsaugos nuo netyčinio užvedimo patikrinimas Patikrinkite apsaugą nuo netyčinio užvedimo ir jsitikinkite, kad ji neleidžia užvesti variklio.

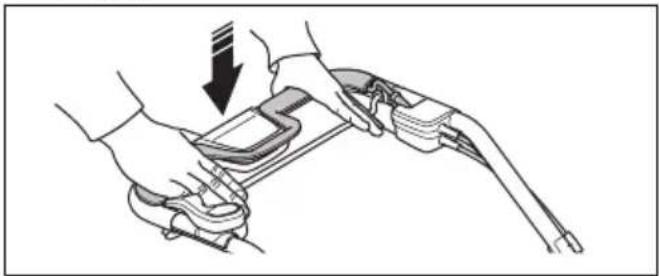

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.
2. Išstumkite apsaugą nuo netyčinio užvedimo.

1. Atleiskite apsaugą nuo netyčinio užvedimo ir jsitikinkite, kad ji grjžta i savo pradinę padėtį.

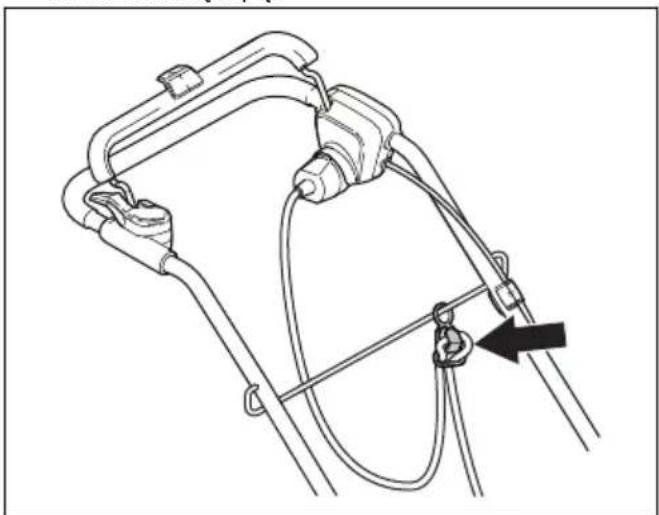

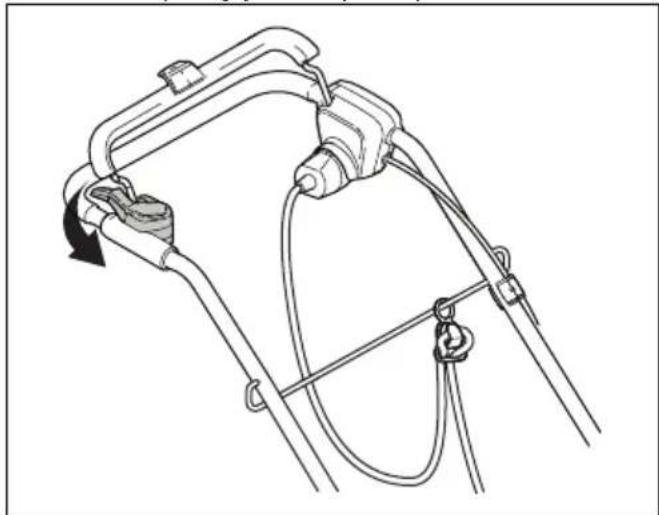

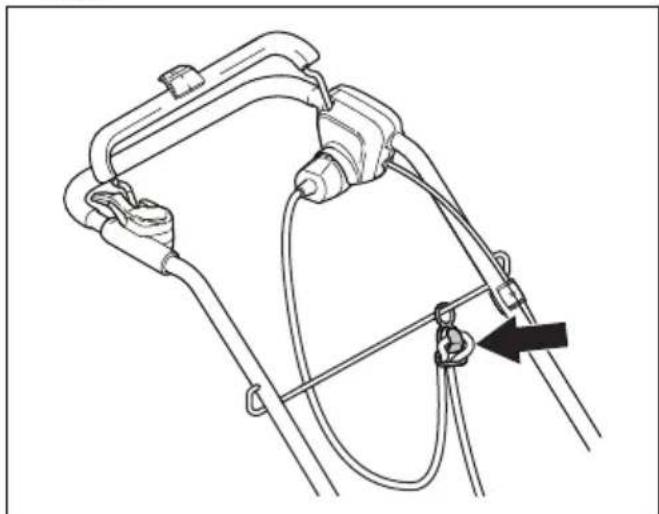

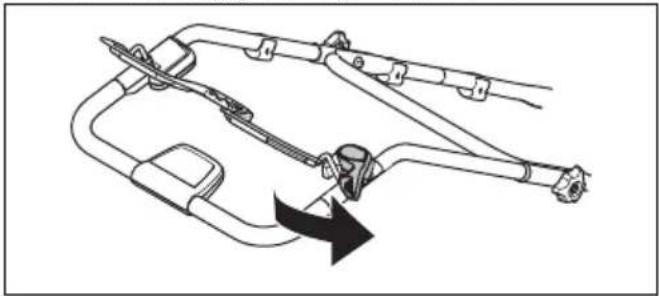

Maitinimo laido laikiklio naudojimas (modelis LC 141C)

Maitinimo laido laikiklis sumažina maitinimo lizdui ir laidui tenkančia apkrovą. Maitinimo laido laikiklis taip pat sumažina pavoju pargriūti.

1. Sulenkite maitinimo laidą i mažą kilpą.
2. [kiškite kilpą i maitinimo laido laikiklio angą.
3. Užnerkite kilpą ant kablio.
4. Patraukite maitinimo laidą, kad užveržtumėte ant kablio užnertą kilpą.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

- Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį

naudokite tik „Husqvarna“ ikraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Nenaudokite nejkraunamų akumuliatorių.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite suketi akumuliatoriaus trumpąjį jungimą.
• Nekiškite objektų i akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.

• Akumuliatorių naudokite nuo -10 °C iki 40 °C temperatūroje.

• Nevalykite akumuliatoriaus ar ikroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus ikroviklio valymas psl. 412
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

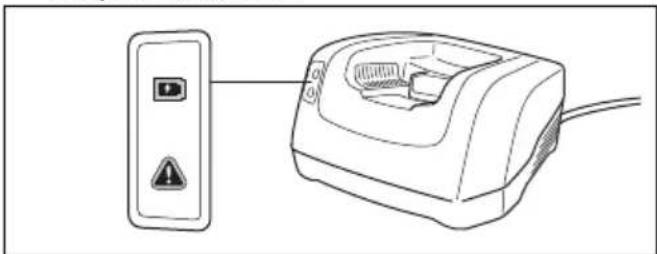

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams ikrauti naudokite tik QC akumuliatorių ikroviklius.
• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų i įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.
• Šis gaminys veikdamas sukuria elektromagnetinj

lauka. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviuju arba pasyviuju medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

- Nuolat patikrinkite akumuliatoriaus įkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.

- Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

- Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.

- Nevalykite akumuliatoriaus jkroviklio vandeniu.

- Akumuliatoriaus jkroviklj gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su

ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

• Akumuliatorių įkrovikliu nekraukite nejkraunamų akumuliatorių.
• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite jkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus ikroviklio.
• Ikraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Maitinimo laido sauga

Modeliui LC 141C

- Rekomenduojama naudoti liekamosios srovės įtaisą

(RCD) su ne didesne nei 30 mA atjungiamaja srove. Net jei RDC yra sumontuotas, 100 % sauga negarantuojama ir visuomet būtina laikyti saugaus darbo procedūrų. Kiekvieną kartą naudodami RCD, jį patikrinkite.

• Jei maitinimo laidas ipjaunamas arba pažeidžiama izoliacija, nedelsdami atjunkite irenginį nuo maitinimo tinklo.
• Nelieskite įpjauto ar pažeisto maitinimo laido, kol neatjungsite elektros maitinimo.
• Netaisykite ipjauto ar pažeisto kabelio. Pakeiskite jì nauju.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Modeliui LC 141iV, LC 141i: Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.
• Modeliui LC 141C: Kad netyčia nepaleistumėte atlikdami priežiūros darbus, atjunkite maitinimo laidą.
• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų

atsitikimų pavojus, tinkamai atlikite priežiūros darbus. Profesionalius remonto darbus leiskite atlikti patvirtintam techninės priežiūros atstovui. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

- Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius darbus turi atlikti patvirtintas techninės priežiūros atstovas.

- Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

- Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.

• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gamini ir atlikti reikiamus nustatymo ir remonto darbus.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.

• Kai nenaudojate, laikykite gamini, akumuliatorių ir akumuliatoriaus įkroviklj atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą.

PERSPĖJIMAS: Modeliui LC 141iV, LC 141i: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį i padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Modeliui LC 141C: Kad netyčia nepaleistumėte surinkdami, atjunkite maitinimo laidą.

Rankenos surinkimas

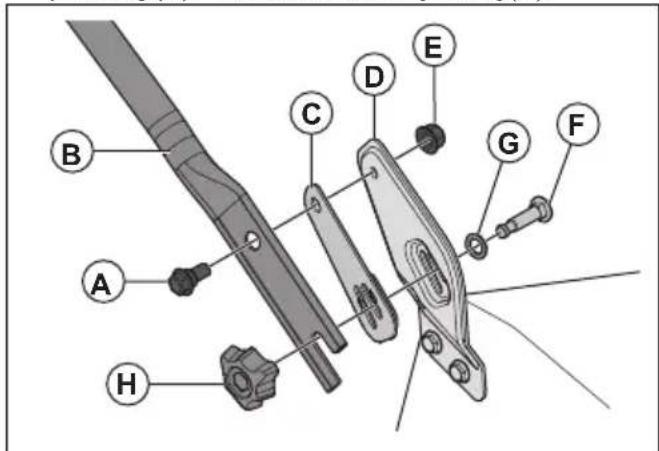

1. Istumkite varžta (A) pro rankeną (B), plastikinę poverzle (C) ir rankenos atraminį laikiklj (D).

1. Iki galo priveržkite veržlę (E).

2. Istumkite varžta (F) pro poveržle (G) ir rankenos atraminj laikiklj.

3. Iki galo priveržkite rankenėlę (H).

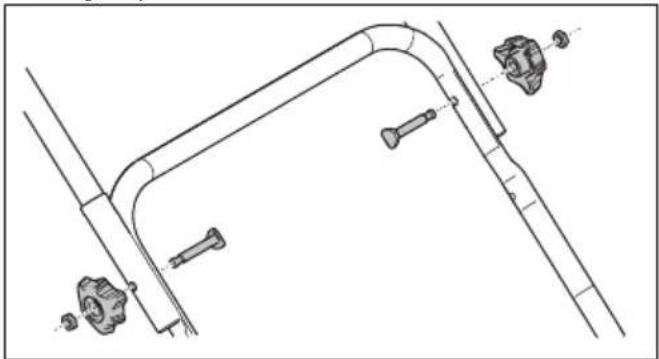

4. Sulygiuokite rankenos angas su apatinės rankenos angomis ir prisukite varžtus, poveržles ir rankenėles. Iki galo priveržkite rankenėles.

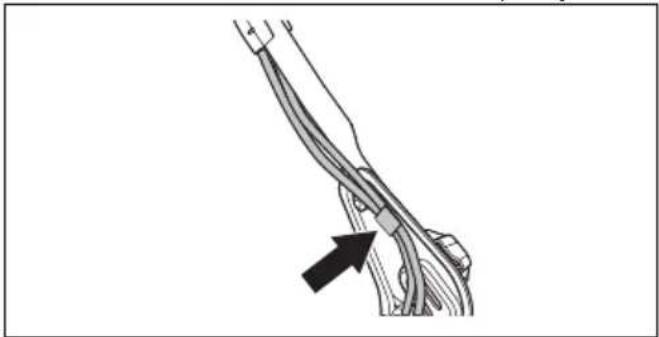

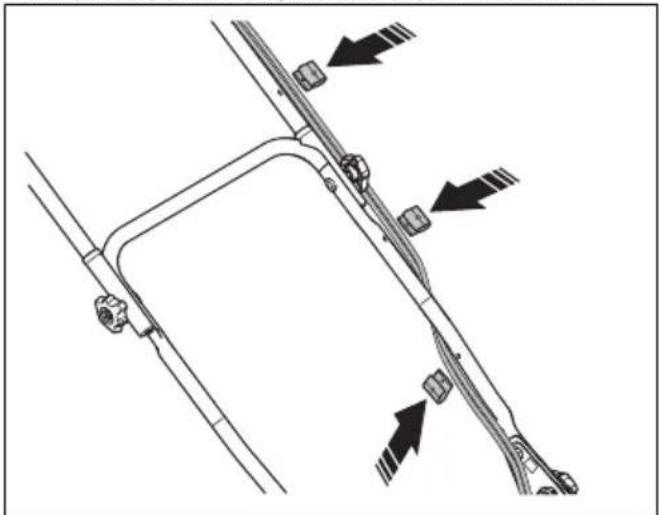

1. Kabelius prie rankenų pritvirtinkite laido laikikliais.

Pasižymėkite: Įsitikinkite, kad kabeliai nėra per daug įtempti. Per smarkiai įtempus galima pažeisti kabelį, kai rankena nulenkiama į transportavimo padėtį.

1. Laidus užkabinkite ant kablio rankenos apačioje.

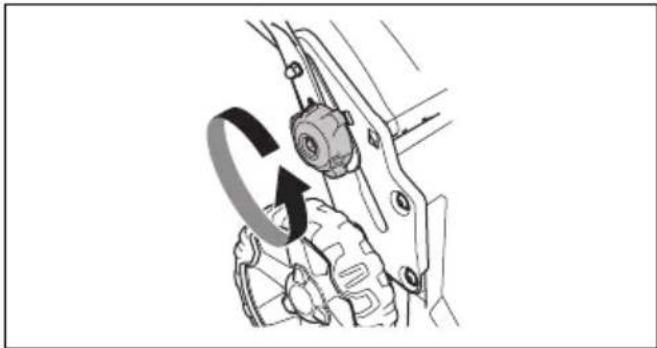

Rankenos aukščio reguliavimas

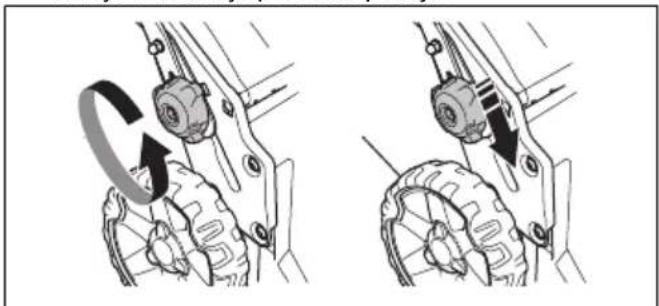

1. Atsukite apatines rankenèles.

1. Ištraukite rankenėlę, poveržlę ir varžtą kairėje ir dešinėje pusėse.

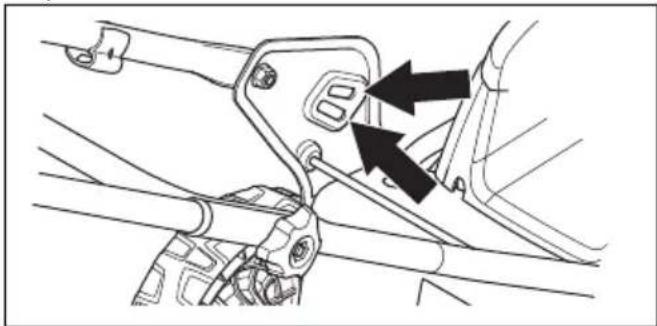

2. Galima nustatyti 2 skirtingus rankenos aukščius. Istatykite varžta i vieną iš 2 angų kairėje ir dešinėje pusėse.

1. Prisukite varžtus, poveržles ir rankenėles.
2. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą. Iki galo priveržkite rankenėles.

CLICK!

Žolès rinktuvo montavimas

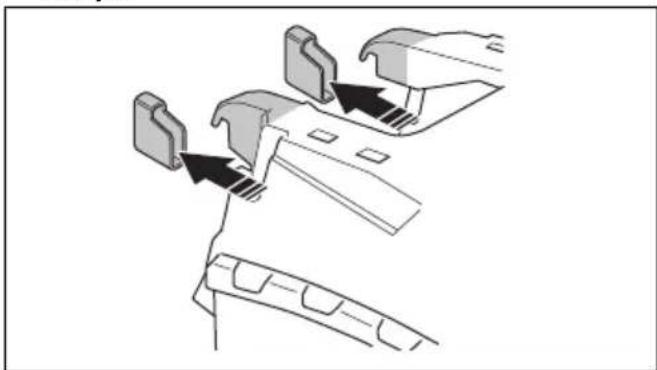

1. Pastumkite 2 transportavimo gaubtus i išorę ir žemyn.

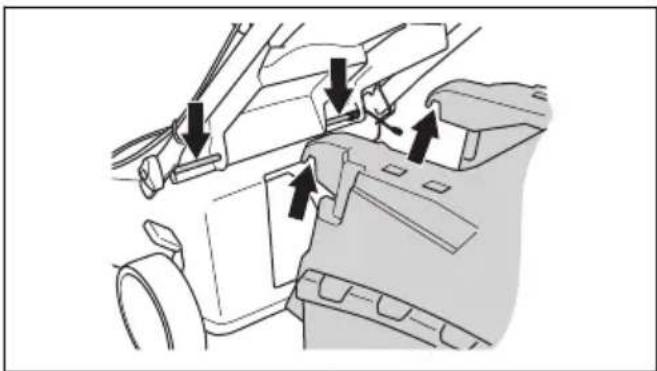

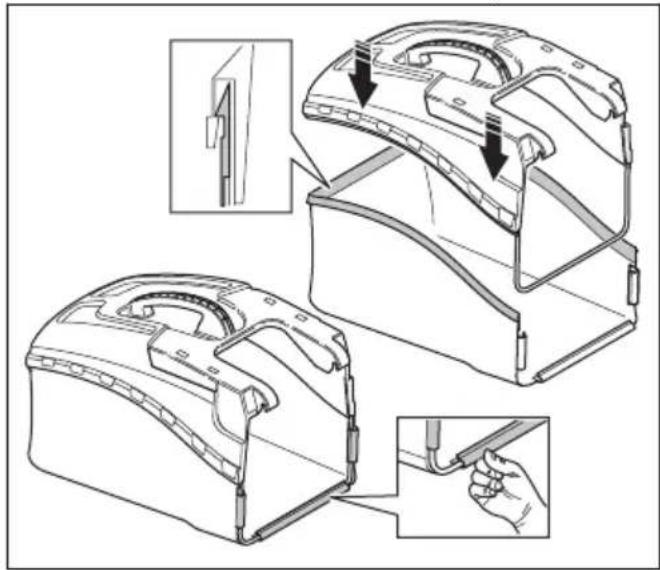

1. Uždėkite viršutinę žolės rinktuvo dalį ant apatinės dalies. Pritvirtinkite žolės rinktuvo rėmą fiksatoriais.

1. Pakelkite galinį dangtelį.

2. Pritvirtinkite žolės rinktuvo kabliukus prie viršutinio važiuoklės krašto.

Mulčiavimo rinkinio montavimas

1. Pakelkite galini gaubta ir išimkite žolės rinktuva.
2. [statykite mulčiavimo prieda i žolės išmetimo kanalą. A tipo mulčiavimo priedas yra skirtas LC 141i ir LC 141C. B tipas skirtas LC 141iV.

1. Uždarykite galini dangtelj.
2. Pakeiskite peilj universaliu peiliu, žr. Peilio išémimas ir pakeitimas psl. 413.

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrengini.

2. Užsiregistruokite „Husqvarna Connect“ programėlėje.

3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

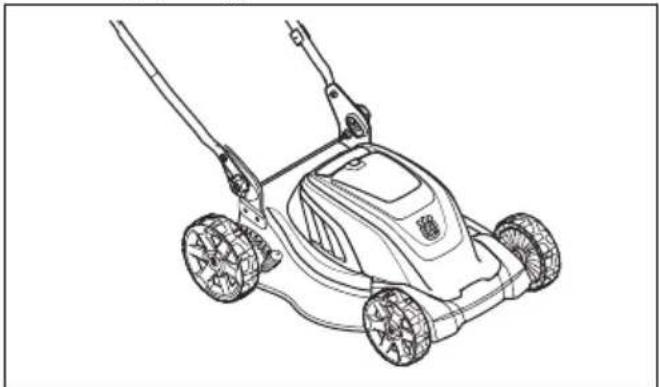

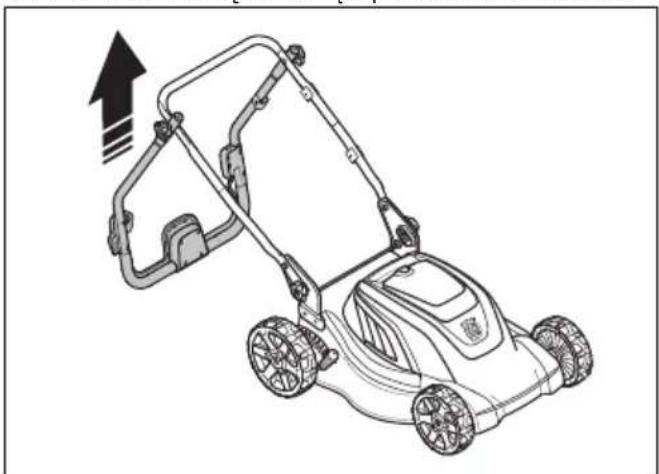

Produkto paruošimas transportuoti

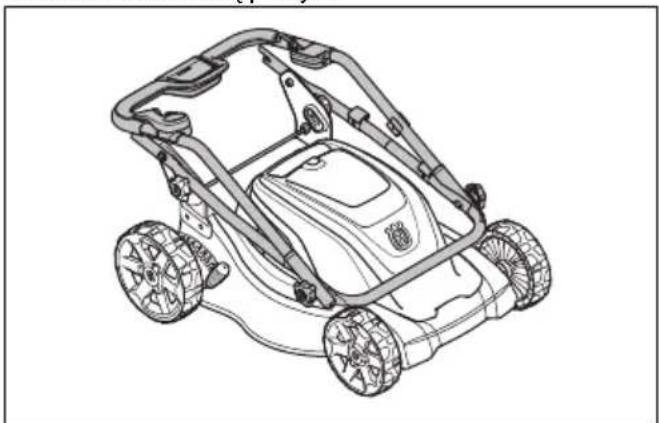

Jei rankena nulenkta i transportavimo ir saugojimo padėtį (žr. Gaminio paruošimas transportuoti psl. 415), atlikite tolesnė procedūra, kad gražintumėte rankeną i darbinę padėtį.

1. Kelkite rankeną, kol apatinė rankena užsifiksuos darbinėje padėtyje.

1. Stumkite apatines rankenėles i viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Priveržkite tvirtinimo rankenėles.

2. Pakelkite viršutinę rankeną ir priveržkite rankenėles.

Pjovimo aukščio nustatymas

1. Kad padidintumete pjovimo aukšti, pjovimo aukščio svirti palenkite atgal.

2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite i priekį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Akumuliatorius

PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatoriaus büsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 413

Šviesos diodai	Akumuliatoriaus būsena
Šviečia visi diodai Visiškai ikrautas (75–100 %)
Šviečia 1, 2 ir 3 diodai Akumuliatorius ikrautas 50–75 %
Šviečia 1, 2 diodai Akumuliatorius ikrautas 25–50 %
Šviečia 1 diodas Akumuliatorius ikrautas 0–25 %

Šviesos diodai Akumuliatoriaus būsena

Mirksi 1 diodas Akumuliatorius tuščias.Įkraukite akumuliatorių.

Akumuliatoriaus ikrovimas

Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius nejkraunamas, jei jo temperatūra aukštesné nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus jkroviklio maitinimo laido galą prie akumuliatoriaus jkroviklio lizdo.
2. Prijunkite kitą akumuliatoriaus ikroviklio maitinimo laido galą prie ižeminto elektros lizdo. Akumuliatoriaus ikroviklio LED indikatorius vieną kartą sumirksės žaliai.

1. Akumuliatorių įstatykite į ikrovikli. Prijungus akumuliatorių prie akumuliatoriaus ikroviklio, ikroviklyje įsižiebia žalia lemputė.

1. [sižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai jkrautas. Akumuliatorių kraukite daugiausia 24 valandas.
2. Norėdami atjungti akumuliatoriaus ikroviklj nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
3. Iš įkroviklio išimkite akumuliatorių.

Akumuliatoriaus jkrovimo būsena

„Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Akumuliatorius nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo krūvio jį palikus įkroviklyje.

LED ekranas |krovimo būsena
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai |krautas

LC 141iV ir LC 141i naudojimas

Gaminio paleidimas

1. [krautą akumuliatorių įstatykite į akumuliatoriaus skyrių.
2. Pasukite apsaugini rakteli i padėti „1“.

1. Stověkite už gaminio.
2. Valdymo skydelyje paspauskite [JUNGIMO / IŠJUNGIMO mygtuką (A) ir įsižiebs žalias LED indikatorius (B).

A Husqvaria® B

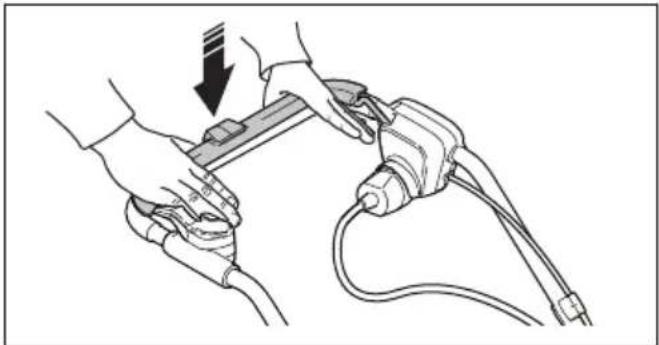

1. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

Ratų pavaros naudojimas

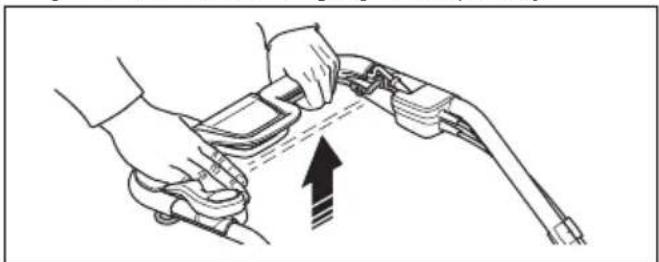

- Modelis LC 141iV. Patraukite pavaros rankeną link gaminio rankenos, kad jjungtumėte pavarą.

- Spauskite valdymo skydelyje esančius mygtukus „+“ ir „-“, kad nustatytumėte vieną iš 4 važiavimo greičio lygių.

- Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie klūties.

„SavE“ funkcijos naudojimas

Gaminyje yra akumuliatoriaus taupymo funkcija ("SavE"), leidžianti pailginti naudojimo trukmę.

1. Paspauskite mygtuką „SavE“ (A), kad ijungtumėte funkcija. [sižiebs žalias LED indikatorius.

趋Husqvarma* ① ② A e B

1. Paspauskite mygtuką „SavE“ (A) dar kartą, kad išjungtumėte funkcija. Žalias LED indikatorius (B) išsijungs.

„SavE“ funkcija sustabdoma automatiškai, jei dėl paviršiaus sąlygų reikalinga didesnė galia. „SavE“ funkcija ijungiama automatiškai, kai paviršiaus sąlygos tai leidžia.

Didelės apkrovos funkcija

Gaminiu pjaunant aukštą ar šlapią żolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu.

Gaminio sustabdymas

Gaminys sustabdomas automatiškai, jei nenaudojate jo 10 minučiu. Prieš palikdami produktą neprižiūrimą, visada pasukite apsauginį rakteli į padėti „0“.

1. Norėdami sustabdyti variklj, atleiskite variklio stabdymo rankeną.

1. Valdymo skydelyje paspauskite IJUNGIMO / IŠJUNGIMO mygtuką (A) ir žalias LED indikatorius (B) išsijungs.

A Husqvarna* B

1. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį rakteliį i padėti „0“.

1. Norėdami išimti akumuliatorių, paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

1. Jei akumuliatoriaus ikrova žema, jkraukite ji. Jeigu reikia daugiau informacijos žr. Akumuliatoriaus ikrovimas psl. 408.

LC 141C naudojimas

Patvirtinto laido (LC 141C) pasirinkimas

Pasižymėkite: JK rinkoje naudokite tik 16M pailginimo laidą, pateikiamą kartu su gaminiu. Kitose rinkose žr. toliau pateiktą informacija.

Jeigu naudojami pailginimo laidai, jų skersmuo turi būti ne mažesnis už nurodytą toliau pateiktoje lentelėje:

Itampa	Kabelio ilgis	Skersmuo
220–240 V / 50 Hz lki 20 m	1,5 mm	^2
220–240 V / 50 Hz 20–50 m	2,5 mm	^2

• Maitinimo laidų ir prailginimo laidų galite įsigyti iš vietinio „Husqvarna“ gaminių lauko darbams techninės priežiūros atstovo.
• Naudokite tik specialiai naudoti lauke skirtus pailginimo kabelius, kurie atitinka vieną iš šių specifikacijų: Įprastinė guma (60245 IEC 53), įprastinis PVC (60227 IEC 53) arba įprastinis PCP (60245 IEC 57)

- Jei pažeistas laidas, siekiant išvengti pavojų, jį privalo pakeisti gamintojas, techninės priežiūros atstovas ar atitinkamas kvalifikuotas specialistas.

Gaminio paleidimas

1. Prijunkite maitinimo laidą prie lizdo, esančio po rankena.

1. |statykite maitinimo laidą i laido laikiklj. Žr. Maitinimo laido laikiklio naudojimas (modelis LC 141C) psl. 401.

1. Stověkite už gaminio.
2. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

1. Norėdami sustabdyti varikli, atleiskite variklio stabdymo rankeną.

1. Maitinimo laidą pirmiausia atjunkite nuo elektros tinklo, o tada nuo gaminio.

PASTABA: Kištuką traukite tiesiai. Netraukite už elektros laido.

Gerų rezultatų gavimas

• Visada naudokite pagalastą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės

priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informaciją, pažymėtą *, žr. Gaminio apsauginės priemonės psl. 400

LC 141iV, LC 141i ir LC 141C Kiekvie-	ną kartą naudo-jant	Kiekvie-ną mė-nesį	Kas se-zoną
Atlikti bendrąją apžiūrą. X
Nuvalykite įrenginį. X
Patikrinti apsaugą nuo netyčinio užvedimo *. X
Įsitikinti, kad gaminio saugos įtaisai nepažeisti *. X
Patikrinti pjovimo įrangą. X
Patikrinti pjovimo įrangos gaubtą *. X
Patikrinti variklio stabdymo rankeną *. X

Tik LC 141iV ir LC 141i Kiekvie-	ną kartą naudo-jant	Kiekvie-ną mė-nesį	Kas se-zoną
Įsitikinti, kad tinkamai veikia ir nepažeistas ĮJUNGIMO / IŠJUNGIMO mygtukas. X
Patikrinti, ar nepažeistas akumuliatorius. X
Patikrinti akumuliatoriaus įkrovą. X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu-liatorius užsifiksuoja gaminyje.	X
Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin-kamai		X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.			X

Bendroji apžiūra

• lsitikinkite, kad gaminio veržlės ir varžtai priveržti.
• [sitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniuii pateikus į akumuliatorių arba variklj gali įvykti trumpasis jungimas arba gaminys gali sugesti.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Nepilkite vandens tiesiai ant variklio.
• Lapus, žolę ir purvą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas

PASTABA: Nevalykite akumuliatoriaus ar jkroviklio vandeniu.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.
• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.
• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklj švelnia ir sausa šluoste.

Pjovimo irangos patikrinimas

PERSPĖJIMAS: Modeliams LC 141iV ir LC 141i: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį

raktelj i padetj „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Modeliui LC 141C: Kad netyčia nepaleistumėte, atjunkite maitinimo laidą.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo jranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo jrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

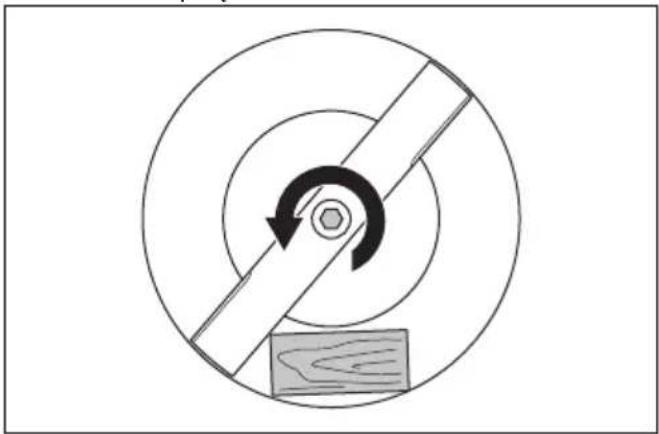

Peilio išėmimas ir pakeitimas

1. Užfiksuokite peilj medžio bloku.

1. Nusukite peilio tvirtinimo varžta.
2. Nuimkite peilj.

3. Patikrinkite peilio atramą ir peilio tvirtinimo varżta, ar jie nepażeisti.

4. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.

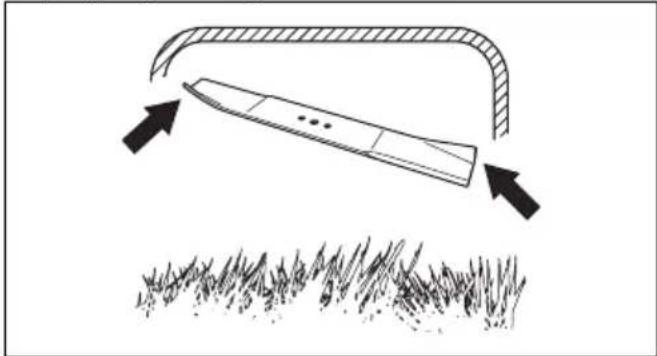

5. Idėję naują peilį nukreipkite jo kampus pjovimo įrangos gaubto kryptimi.

1. Isitikinkite, kad peilis sulygiuotas su variklio veleno centru.
2. Užfiksuokite peilj medžio bloku. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą su poveržle 20 Nm jėga.

PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilį. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus LED Priežastis Sprendimas
Mirksi žalias šviesos diodas.	Akumuliatoriaus įtampa žema. Įkraukite akumuliatorių. žr. Akumuliatoriaus įkrovi-mas psl. 408

Akumuliatoriaus LED Priežastis Sprendimas
Mirksi klaidos šviesos diodas.	Silpna akumuliatoriaus įkrova. Įkraukite akumuliatorių. žr. Akumuliatoriaus įkrovi-mas psl. 408.
	Temperatūra darbo aplinkoje per aukšta arba per žema.
	Viršįtampis. Įsitikinkite, kad maitinimo tinklo įtampa atitinka ga-minio duomenų lentelėje nurodytą įtampa.
		Iš įkroviklio išimkite akumuliatorių. Palaukite 5 se-kundes ir vėl pabandykite įkrauti akumuliatorių. Jei problema išlieka, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
Šviečia klaidos šviesos diodas.	Elementų skirtumas per didelis (1 V). Kreipkitės į patvirtintą techninės priežiūros atsto-vą.

Akumuliatoriaus jkroviklis

Akumuliatoriaus jkroviklio LED	Priežastis Sprendimas
Mirksi klaidos šviesos diodas.	Temperatūra darbo aplinkoje per aukšta arba per žema.	Akumuliatoriaus jkroviklį naudokite nuo 5 °C iki 40 °C temperatūroje.
Šviečia klaidos šviesos diodas.		Kreipkitės į patvirtintą techninės priežiūros atstovą.

Valdymo skydelis

Jei susiduriate su problemomis, kurios nenurodytos šioje dalyje, kreipkitės i techninės priežiūros atstovą.

Klaviatūra Galimi gedimai	Galimi veiksmai
Mirksi klaidos diodas Variklis perkrautas Padidinkite pjovimo aukšti. Žr. Pjovimo aukščio nustatymas psl. 407
			Variklio greitis per daug sumažėja ir variklis sustoja
			Per daug įkaitęs variklio valdiklis Išjunkite varikli ir palaukite, kol jis atvės
			Užblokuotas peilis Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Įsitikinkite, kad peilis gali laisvai suktis. Jeigu problema kartojasi, kreipkitės į įgaliotajį techninės priežiūros atstovą.
			Akumuliatoriaus klaida arba nėra akumuliatoriaus signalo	Tinkamai įstatykite akumuliatorių į gamini ir patik- rinkite akumuliatoriaus jungtį. Jei klaidos LED indikatorius akumuliatoriuje mirksi, žr. Akumuliatorius psl. 413.
Gaminys sustoja Silpna akumuliatoriaus įkrova Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi-mas psl. 408
			Akumuliatoriaus jungties gedimas Patikrinkite akumuliatoriaus jungtį

Transportavimas, saugojimas ir utilizavimas

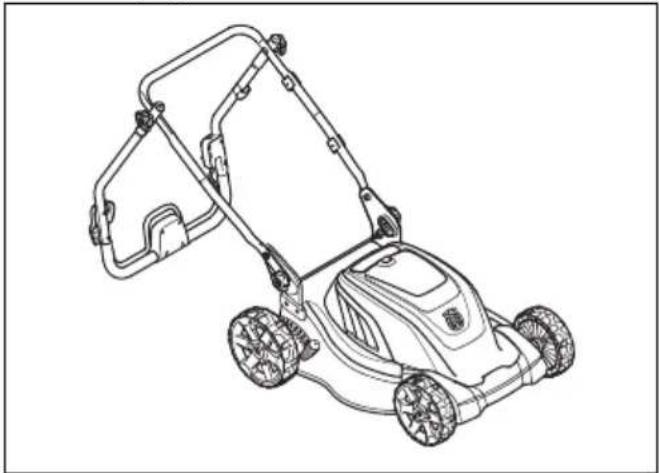

Gaminio paruošimas transportuoti

1. Nuimkite žolės rinktuva (jei sumontuotas).
2. Atsukite rankenėles rankenos viršuje ir nulenkite rankeną atgal.

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nulenkite rankeną pirmyn.

• Idétiems ličio jonų akumuliatoriams taikomos pavojingų krovinių gabenimo taisyklės.

• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.

• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingu medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.

• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gamini, ji pritvirtinkite.

Saugojimas

• Saugojimo metu visuomet išimkite akumuliatorių.
• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius saugojimo metu nėra prijungtas prie gaminio.
• Akumuliatoriaus jkroviklj laikykite uždaroje ir sausoje aplinkoje.
• Akumuliatorių ir akumuliatoriaus įkroviklj laikykite sausoje ir šiltoje vietoje.
• Saugodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Akumuliatorių laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Akumuliatoriaus ikroviklj laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų ikrautas 30–50 %.
• Gaminj, akumuliatorių ir akumuliatoriaus įkroviklj laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.
• Prieš saugodami gamini ilgesni laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. [renginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių

atlieku tvarkymo tarnybą arba parduotuvę, kurioje isigijote gaminj.

Techniniai duomenys LC 141C

	LC 141C
Variklis
Variklio tipas	AC serijos variklis
Variklio greitis – nominalus, rpm	3 200
Galia 1800 W
Maitinimo šaltinis Laidinis elektrinis
Maitinimo laidas (pateikiamas kartu tik JK rinkoje)
Laido tipas 16M pailginimo laidas
Svoris, kg 1,6
Svoris
Svoris, kg 20,4
Skleidžiamas triukšmas ^103
Garso stiprumo lygis, išmatuotas dB (A) 93
Garso galios lygis, garantuojamas L_WA dB (A) 95
Garso lygiai ^104
Operatoriaus ausj veikiantis garso slėgis, dB (A) 85
Vibracijos lygis ^105
Rankena, m/s ^2	2,0
Pjovimas
Pjovimo aukštis, mm 25–70
Pjovimo plotis, cm 41
Peilis, gaminio numeris Rinkimas	5011716-01
Rinktuvo talpa, litrai 50

EB atitikties deklaracija

EB atitikties deklaracija

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad vejapjovės Husqvarna LC 141iV ir LC 141i, kurių serijos numeris yra nuo 2018XXXXXXX ir Husqvarna LC 141C nuo 2015XXXXXXX, atitinka TARYBOS DIREKTYVOS reikalavimus:

• 2011 m. birželio 8 d. direktyvos 2011/65/ES del tam tikru pavojingu medžiagu naudojimo;
  • 2006 m. gegužės 17 d. įrengimų direktyvos 2006/42/EB;
  • 2014 m. vasario 26 d. direktyvos 2014/30/ES del elektromagnetinio suderinamumo;
• 2000 m. gegužės 8 d. direktyvos 2000/14/EB del į aplinką skleidžiamo triukšmo.

Daugiau informacijos apie triukšmo emisiją žr. skyriuje „Techniniai duomenys“.

Sertifikuojant Husqvarna LC 141iV ir LC 141i taikyti šie standartai: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Sertifikuojant Husqvarna LC 141C taikyti šie standartai: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala atliko atitikties vertinimą pagal Direktyvos 2000/14/EB VI priedą.

Huskvarna, 2020-10-13

$$ \Delta \cdot 2 m $$

Claes Losdal, plėtros vadovas / sodo produktai (igaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)

Saturs

levads....420
Drošība....423
Montāža....432
Lietošana.... 434
Apkope....438

Originalios instrukcijos

Lietošanas pamācība Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni initiale Оригинальные инструкции Pôvodné pokyny Izvirna navodila Originalna uputstva Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції 原始说明
