NÁVOD K OBSLUZE LC 141iV HUSQVARNA

CS Návod k použití 59-85

DA Brugsanvisning 86-112

Úvod....59
Bezpečnost....62
Montáž....70
Provoz....72
Údržba....77

Odstraňování problémů....79

Přeprava, skladování a likvidace.... 80

Technické údaje....82

ES Prohlášení o shodě.... 85

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřit zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo.

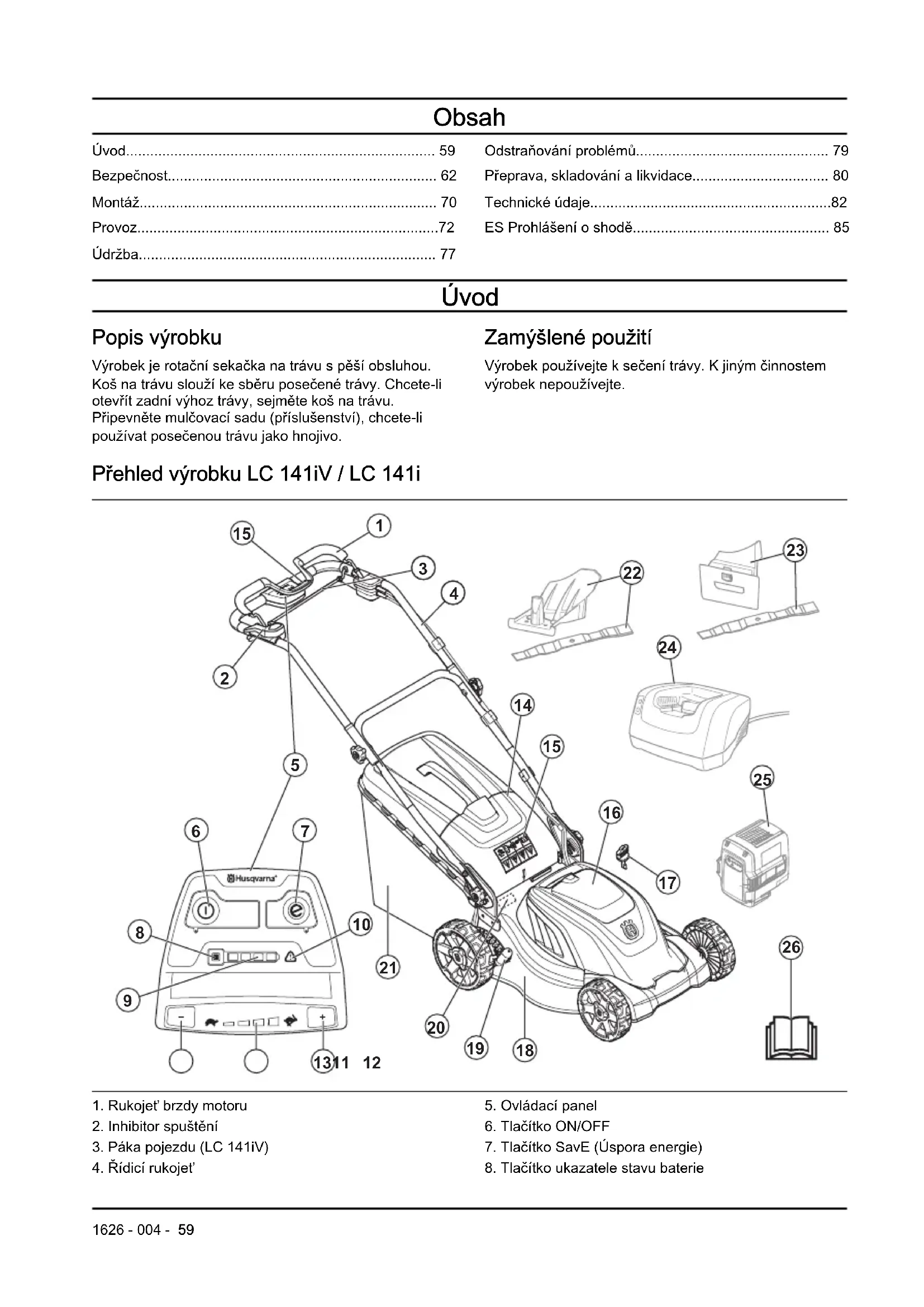

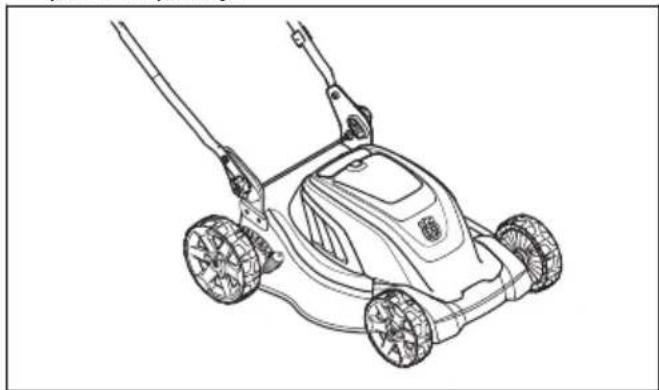

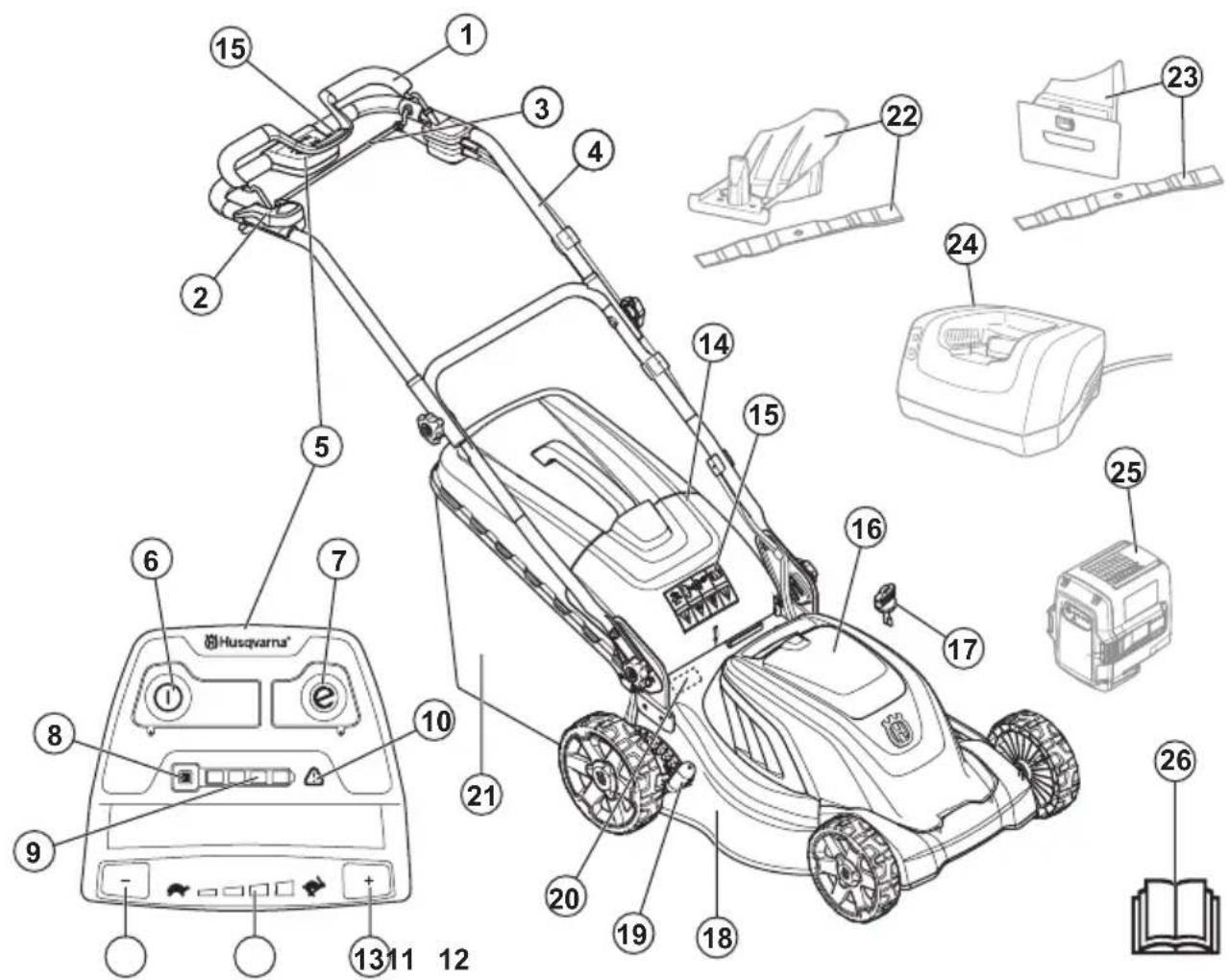

Přehled výrobku LC 141iV / LC 141i

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

1. Rukojeť brzdy motoru
2. Inhibitor spuštění
3. Páka pojezdu (LC 141iV)

4. Rídicí rukojet'

5. Ovládací panel

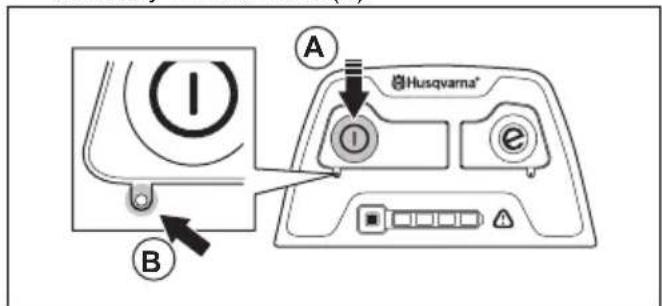

6. Tlačítko ON/OFF

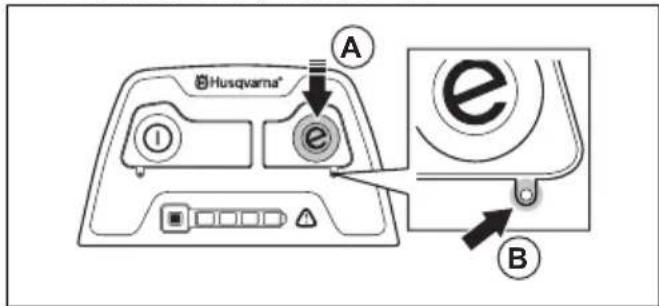

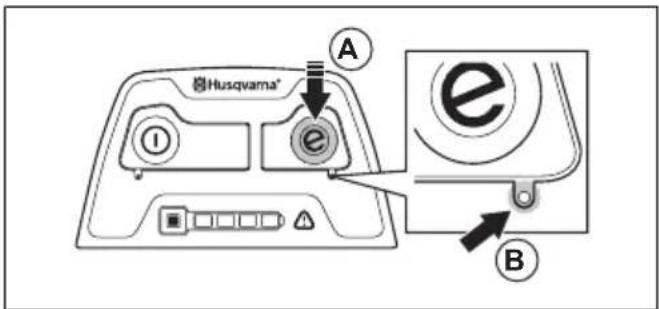

7. Tlačítko SavE (Úspora energie)

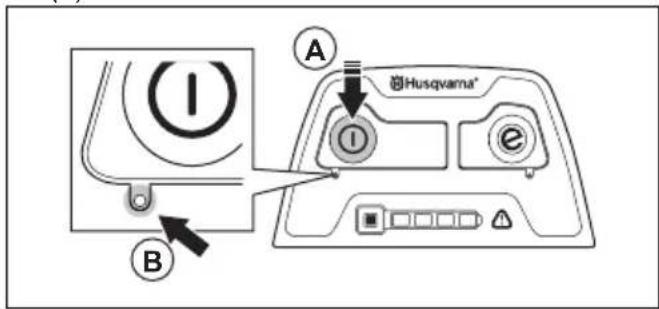

8. Tlačítko ukazatele stavu baterie

9. Kontrolka stavu nabití baterie

10. Varovná kontrolka (Chybová kontrolka LED)

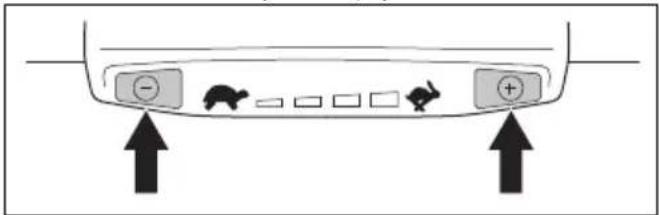

11. Tlačítko snížení rychlosti (LC 141iV)
12. Ukazatel rychlosti (LC 141iV)
13. Tlačítko zvýšení rychlosti (LC 141iV)
14. Zadní kryt
15. Symboly
16. Víko baterie

17. Bezpečnostní klíček

18. Kryt žacího ústrojí

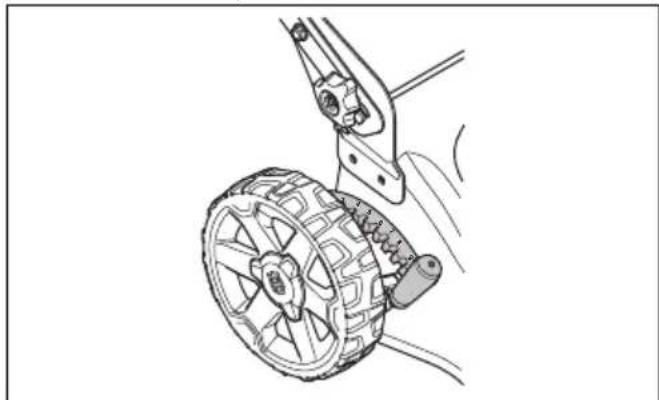

19. Páka pro nastavení výšky sečení
20. Typový štítek
21. Sběrací koš
22. Mulčovací sada (příslušenství pro model LC 141iV)
23. Mulčovací sada (příslušenství pro model LC 141i)
24. Nabíječka baterie (příslušenství)
25. Baterie (příslušenství)
26. Návod k používání

1. Rukojet' brzdy motoru
2. Inhibitor spuštění
3. Zásuvka napájecího kabelu
4. Držák napájecího kabelu
5. Rídicí rukojet'
6. Zadní kryt
7. Symboly
8. Kryt žacího ústrojí
9. Typový štítek
10. Páka pro nastavení výšky sečení

11. Mulčovací vložka (příslušenství)

12. Sběrací koš

13. Návod k používání

Symboly na výrobku

Pokud není výrobek používán obezřetně a řádně, může dojít k zranění nebo

usmrcení obsluhy či osob v okolí.

Přečtěte si návod k používání a nepoužívejte stroj, pokud mu zcela nerozumíte.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Pozor na odvržené a odražené předměty.

Varování: Ruce a nohy udržujte mimo dosah rotujícího nože.

Varování: Ruce a nohy udržujte mimo dosah rotujících částí.

Před prováděním údržby výrobku vyjměte bezpečnostní klíček. (model LC 141iV/LC 141i)

Před prováděním údržby výrobku jej odpojte od elektrické sítě. (model LC 141C)

IPX1 – Výrobek má ochranu proti kapající

vodě (model LC 141iV/LC 141i)

IPX4 – Výrobek má ochranu proti stříkající vodě (model LC 141C)

Na výrobek nesmí pršet (model LC 141iV/LC 141i)

Varování: Dávejte pozor, abyste nepřejeli přes kabel napájení a nepřesekli jej. Může to způsobit úraz elektrickým proudem nebo poškození výrobku. (model LC 141C)

Tento výrobek vyhovuje platným směrnicím EU.

Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku.

Stejnosměrný proud. 36V

Dvojitá izolace.

Odevzdejte vý- robek na sběr- ném místě elektrických a elektronic- kých zařízení. (Platí pouze pro Evropu)

Startovací pro- ces pro model LC 141iV/ LC 141i: stis- kněte tlačítko ON/OFF, po- volte inhibitor spuštění, za- tlačte rukojeť brzdy motoru směrem dolů.

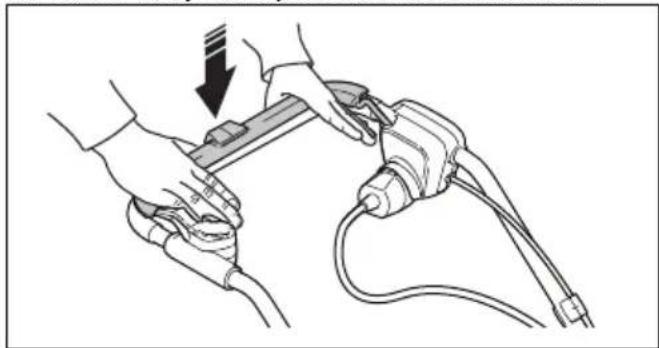

Startovací proces pro model LC 141C: povolte inhibitor spuštění,

zatlačte rukojeť brzdy motoru směrem dolů.

Uvolněním rukojeti brzdy motoru zastavíte.

Pomalu

Rychle

Skenovatelný kód

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro určité obchodní trhy.

Odpovědnost za výrobek

Jak uvádi zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí,

pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Bud'te stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody

vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy přístroje může být omezen místními předpisy.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

• Před použitím výrobku, odklid'te z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.
• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.
• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.
• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nesečte na

příliš prudkých svazích. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• Při změně směru na svazích buďte maximálně opatrní. S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné pomůcky. Další informace naleznete v části Osobní ochranné prostředky na strani 66.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.

- Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty.

V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

- Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrate a hrozí velmi vysoké riziko uvolnění nože.

- Pokud nůž narazí do nějakého předmětu nebo se objeví vibrate, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii (model LC 141iV a LC 141i) nebo odpojte napájecí kabel (model LC 141C). Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

- Po nastartování motoru nikdy nepřipevňujte rukojet' brzdy motoru trvale k rukojeti sekačky.

- Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

- Při provozu vždy stůjte za výrobkem.

- Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

- Nenaklánějte výrobek, když je spuštěný motor.

- Dávejte pozor při tažení výrobku dozadu.

- Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii (model LC 141iV a LC 141i) nebo odpojte napájecí kabel (model LC 141C).

- Při provozování výrobku nechod'te směrem dozadu.

- Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

- Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.

- Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.

- Nikdy nenechte výrobek se spuštěným motorem bez

dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

- Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

- Používejte silné, dlouhé kalhoty.

- Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

- Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

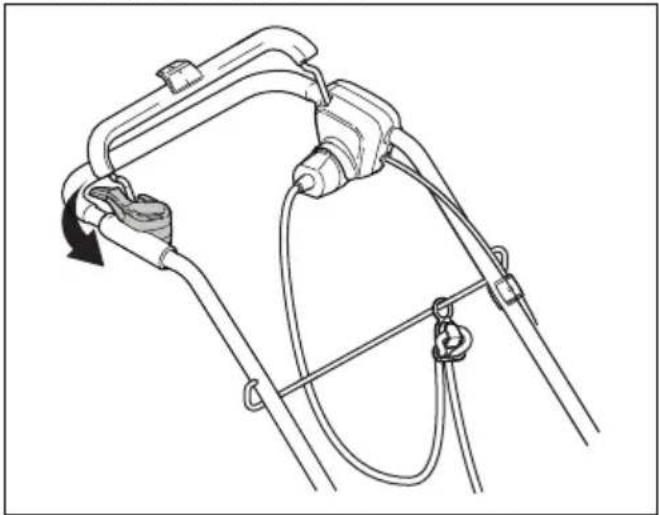

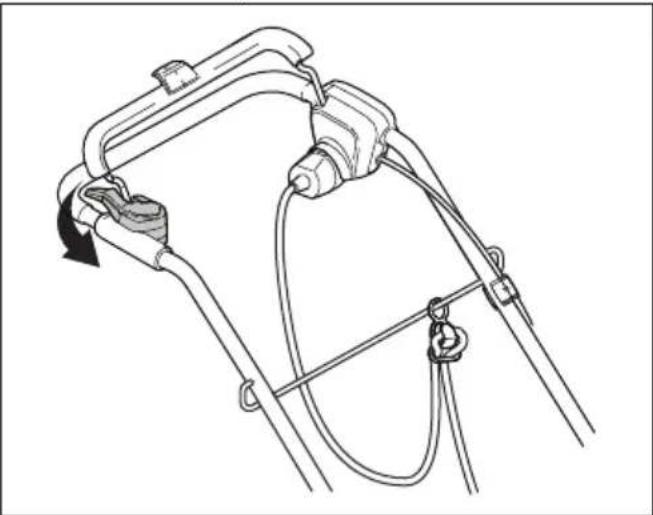

Rukojet' brzdy motoru

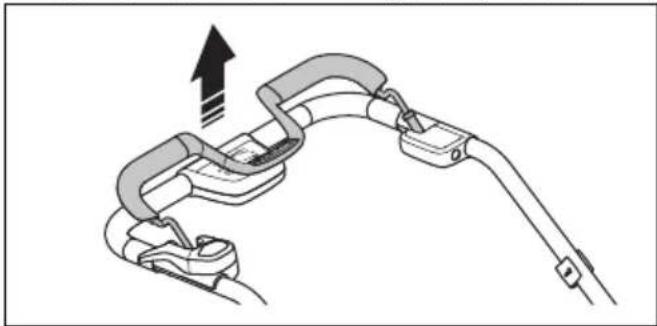

Rukojeť brzdy motoru slouží k zastavení motoru. Když uvolníte rukojeť brzdy motoru, motor se zastaví.

Chcete-li zkontrolovat funkci brzdy motoru, nastartujte motor a uvolněte rukojet' brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

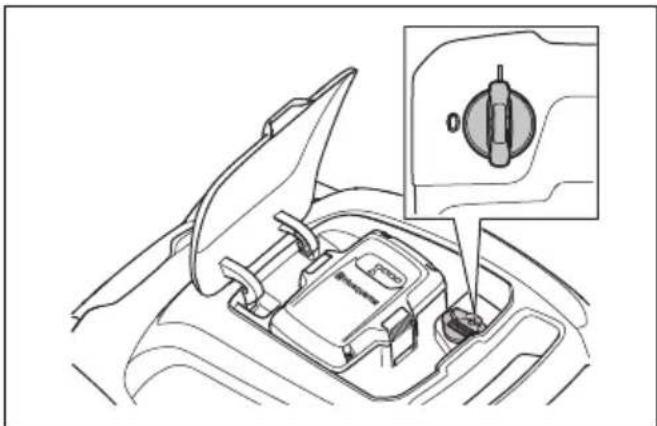

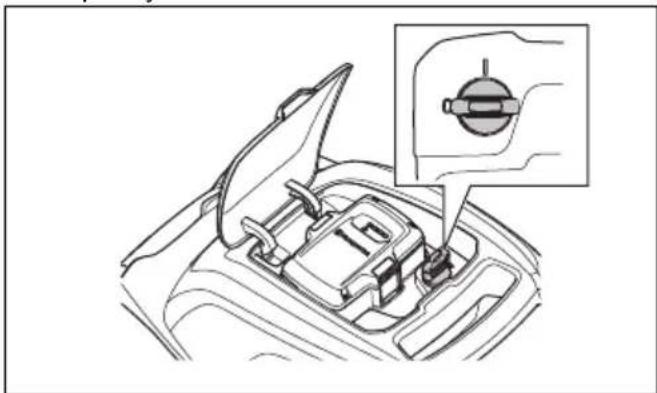

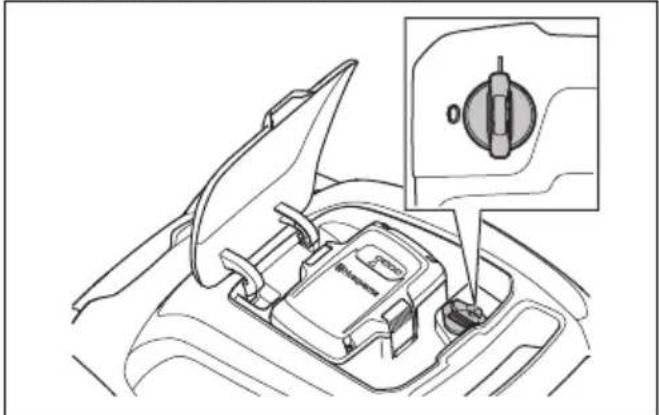

Bezpečnostní klíček (modely LC 141iV a LC 141i)

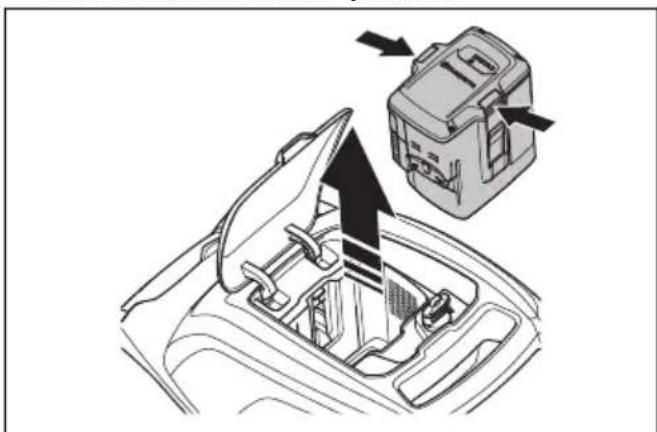

Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

- Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.

- V prípadě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1.

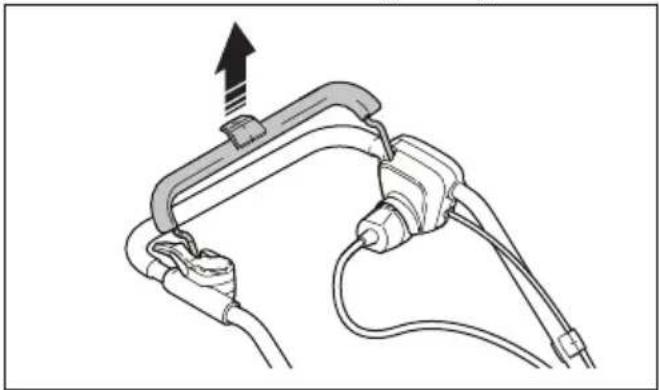

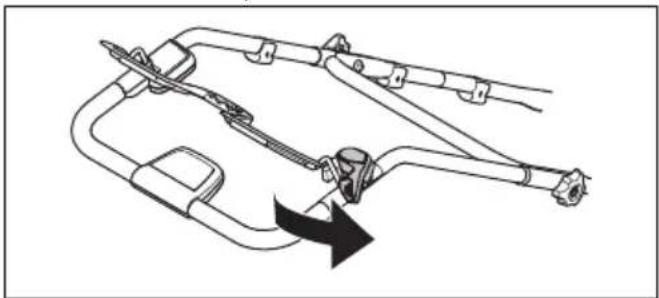

Kontrola inhibitoru spuštění

Proved'te kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

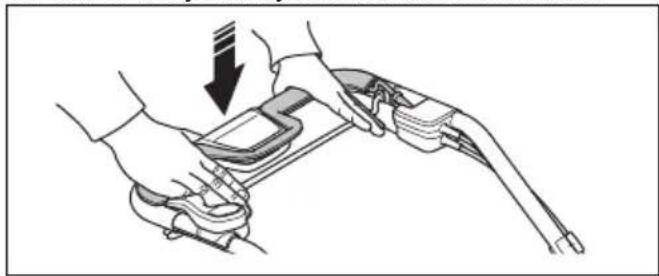

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění směrem ven.

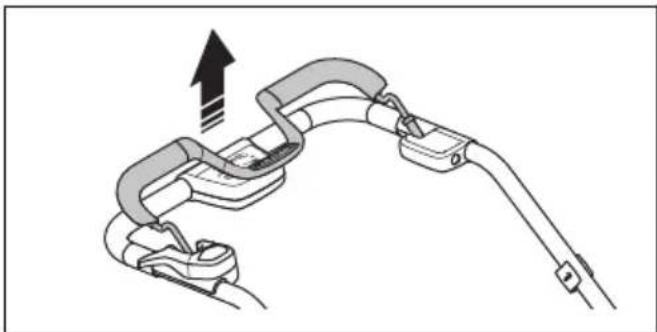

1. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

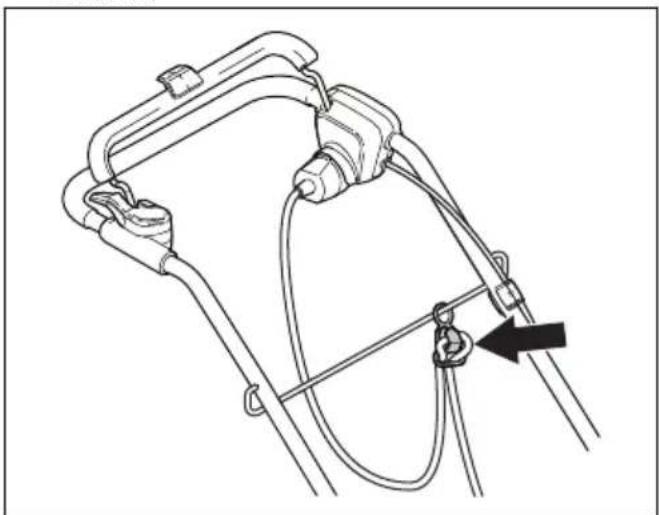

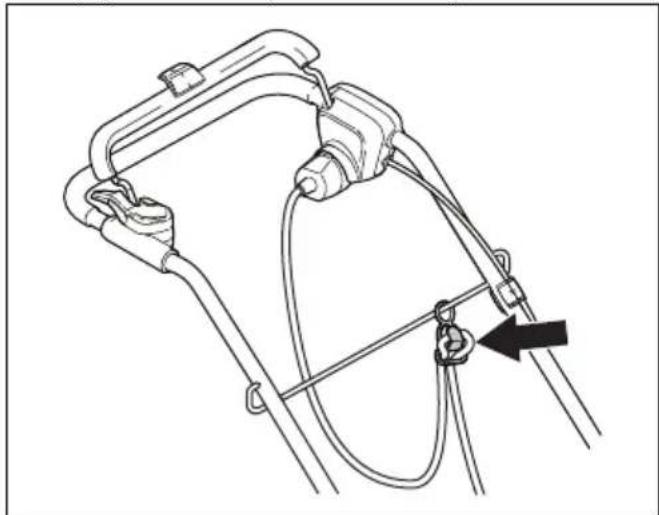

Použití držáku napájecího kabelu (model LC 141C)

Držák napájecího kabelu snižuje tlak na zásuvku a napájecí kabel. Držák napájecího kabelu rovněž snižuje riziko, že upadnete.

1. Ohněte napájecí kabel do malé smyčky.
2. Vložte smyčku do otvoru v držáku napájecího kabelu.
3. Položte smyčku na hák.
4. Zatáhnutím za napájecí kabel smyčku kolem háku utáhněte.

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro související produkty Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nepoužívejte baterie, které nejsou určené k dobíjení.
• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat baterie.
• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny a/nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou

oblast velkým množstvím vody a získejte lékařskou pomoc.

• Baterii používejte při teplotě -10 °C až 40 °C.
• Baterii ani nabíječku baterií nečistěte vodou. Viz Čištění baterie nebo nabíječky baterií na strani 78.
• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, mince nebo šperky.

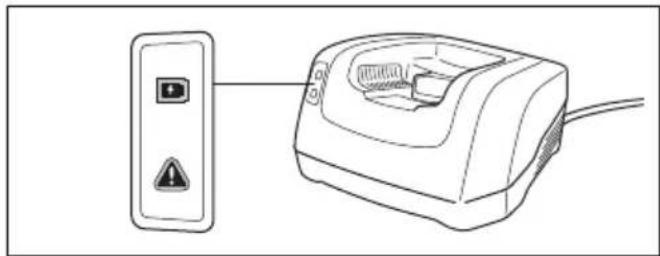

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nabíječku baterií QC používejte pouze pro nabíjení náhradních baterií Husqvarna.

• Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte nabíjecí vývody ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

- Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.

- Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.

- Uchovávejte napájecí kabel a prodlužovací šňůry mimo dosah vody, oleje a ostrých okrajů. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.

- Nabíječku baterií nečistěte vodou.

- Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.

• V nabíječce nenabíjejte baterie, které nejsou určeny k opětovnému dobíjení.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Nepoužívejte vadnou nebo poškozenou nabíječku baterií.
• Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí.

Bezpečnost napájecího kabelu

Pro model LC 141C.

- Doporučuje se použít proudový chránič (RCD) se spouštěcím proudem do hodnoty 30 mA. Ani s proudovým chráničem nelze 100% zaručit bezpečnost a je nutné vždy dodržovat bezpečné pracovní postupy. Při každém použití zkontrolujte proudový chránič.

• Pokud dojde k přerušení napájecího kabelu nebo poškození izolace, okamžitě odpojte stroj od elektrické sítě.
• Nedotýkejte se přerušeného nebo poškozeného napájecího kabelu, dokud nebude přerušeno elektrické napájení.
• Přerušený nebo poškozený napájecí kabel se nepokoušejte opravit. Vyměňte ho za nový.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pro model LC 141iV, LC 141i: Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.
• Pro model LC 141C: Neúmyslnému spuštění

během údržby můžete zabránit tím, že odpojíte napájecí kabel.

• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod.
  Odborné opravy by měl provést schválený servisní pracovník. Pro další informace se obrat'te na nejbližšího servisního pracovníka.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy musí provést schválený servisní pracovník.

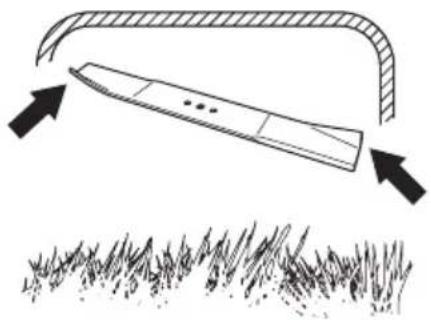

• Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.
  • Pro dosažení nejlepšího výsledku a bezpečnosti

zajistěte, aby byla ostří nože čistá a ostrá.

• Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.
• Poškozené, opotřebené či prasklé součásti vyměňte.
• Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.
• Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti.

VÝSTRAHA: Pro model LC 141iV, LC 141i: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Pro model LC 141C: Neúmyslnému spuštění během montáže můžete zabránit tím, že odpojíte napájecí kabel.

Montáž rukojeti

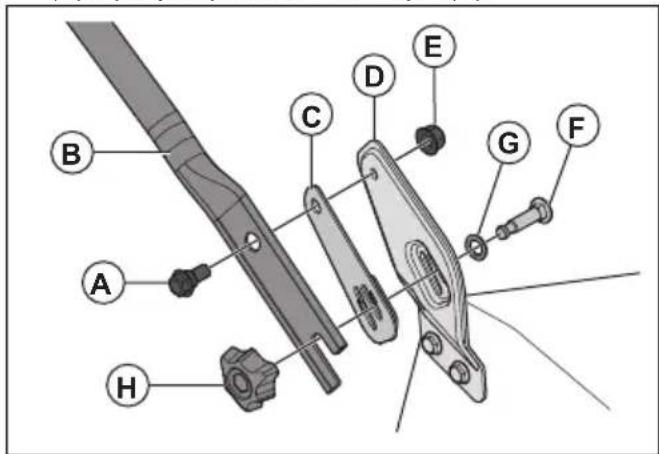

1. Prostrčte šroub (A) rukojetí (B), plastovou podložkou (C) a podpůrným držákem rukojeti (D).

1. Zcela utáhněte matici (E).
2. Prostrčte šroub (F) podložkou (G) a podpůrným držákem rukojeti.
3. Zcela dotáhněte knoflík (H).
4. Díry v rukojeti i v její dolní části zarovnejte a připevněte šrouby, podložky a knoflíky. Knoflíky řádně utáhněte.

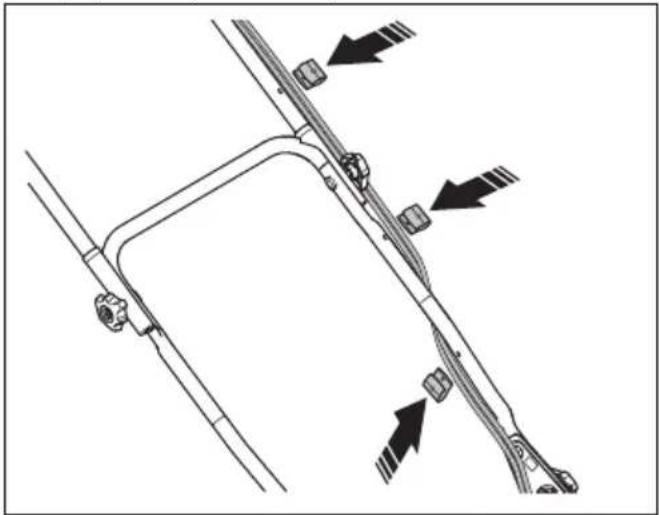

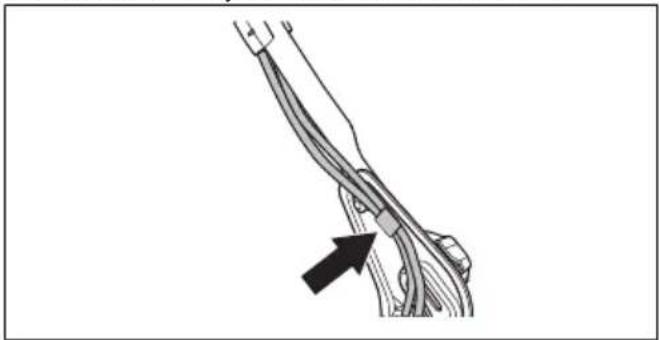

1. Připojte kabely k řídítkům pomocí držáků kabelů.

Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké. Pokud je kabel příliš napnutý, může při složení řídítek do přepravní polohy dojít k jeho poškození.

1. Zahákněte kabely za háček v dolní části řídítek.

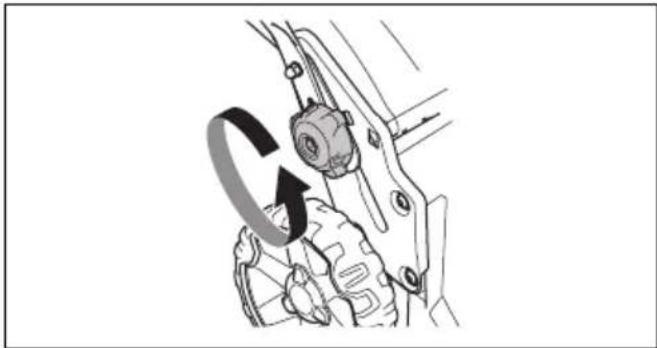

Nastavení výšky rukojeti

1. Povolte spodní matice.

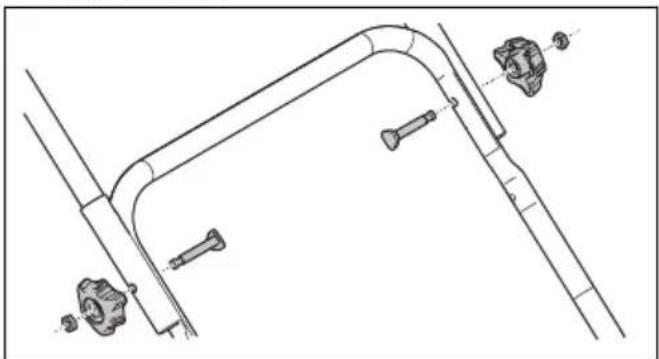

1. Odmontujte knoflík, podložku a šroub na pravé a levé straně.

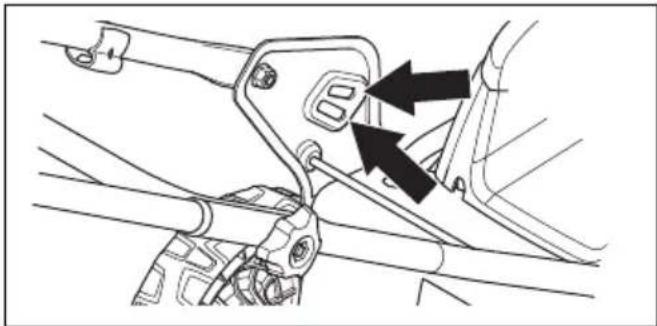

2. Rukojet' Ize nastavit do dvou různých výšek. Vložte šroub do jednoho ze dvou otvorů na pravé a levé straně.

1. Připevněte šrouby, podložky a knoflíky.
2. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí. Knoflíky řádně utáhněte.

CLICK!

Montáž koše na trávu

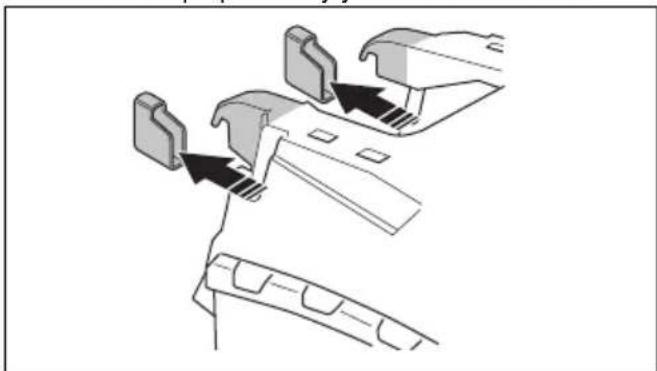

1. Zatlačte dva přepravní kryty směrem ven a dolů.

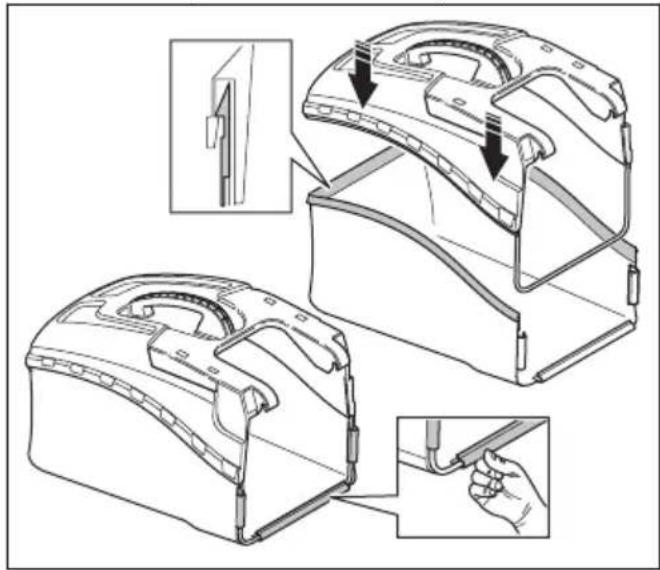

1. Vložte horní část koše na trávu do dolní části koše na trávu. Připevněte koš na trávu pomocí svorek.

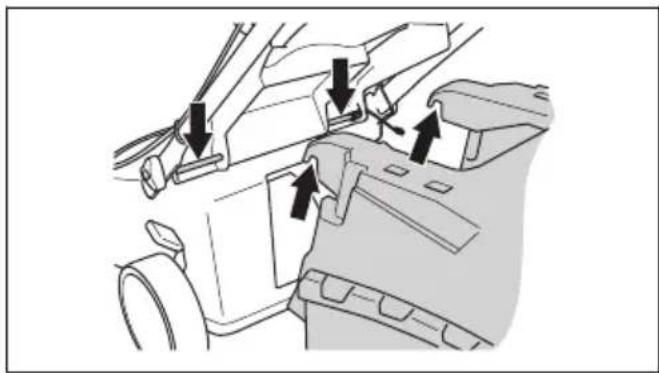

1. Zvedněte zadní kryt.

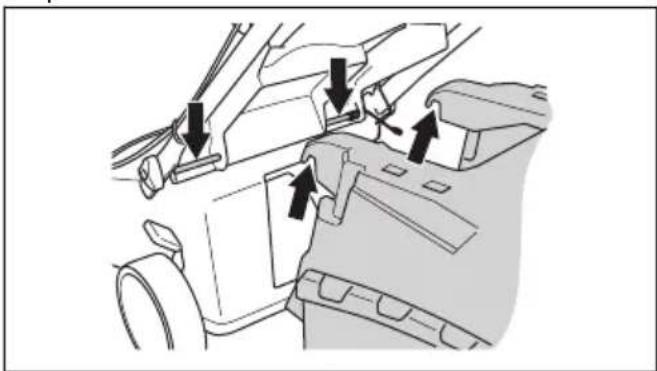

2. Upevněte háčky na koši na trávu k hornímu okraji podvozku.

Montáž mulčovací sady

1. Zvedněte zadní kryt a vyjměte koš na trávu.

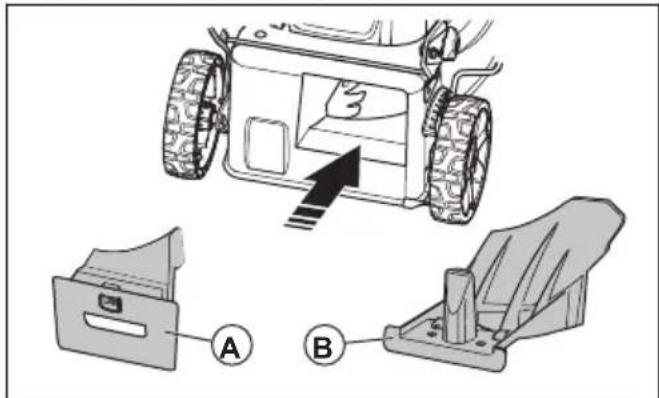

2. Vložte mulčovací vložku do kanálu výhozu trávy. Mulčovací vložka typu A je pro modely LC 141i a LC 141C. Typ B pro model LC 141iV.

1. Zavřete zadní kryt.

2. Nahrad'te nůž nožem Combi, viz Odmontování a výměna nože na strani 78.

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přecetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začit používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Nastavení výrobku do provozní polohy

Jsou-li řídítka v poloze pro přepravu a uložení (viz část Nastavení produktu do přepravní polohy na strani 80), následujícím způsobem je umístěte do provozní polohy.

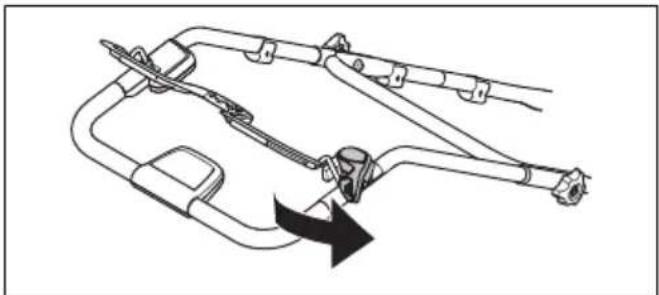

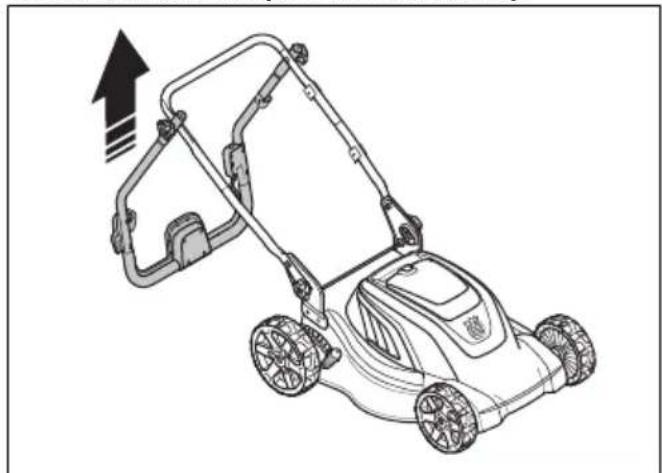

1. Zvedejte řídítka, dokud spodní rukojeť nezapadne do provozní polohy.

1. Posunujte spodní knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky dotáhněte.

2. Zvedněte horní rukojeť a utáhněte knoflíky.

Nastavení výšky sečení

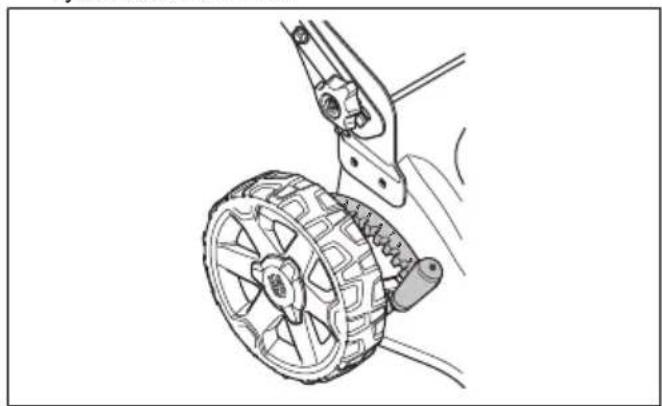

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.

2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Baterie

VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií.

Stav baterie

Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Kapacita baterie se zobrazuje 5 sekund po vypnutí produktu nebo po stisku tlačítka ukazatele stavu baterie Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz Baterie na strani 79.

Kontrolky LED Stav baterie
Všechny kontrolky LED svítí	Plné nabití (75–100 %).
Svítí kontrolky LED 1, LED 2, LED 3.	Nabití baterie je 50–75 %.
Svítí kontrolky LED 1, LED 2.	Nabití baterie je 25–50 %.
Svítí kontrolka LED 1. Baterie je nabitá na 0–20 %.
Bliká kontrolka LED 1. Baterie je vybitá. Nabijte baterii.

Nabití baterie

Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %.

Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku.

Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky baterií do zásuvky na nabíječce baterií.

2. Připojte druhý konec napájecího kabelu nabíječky baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

1. Vložte baterii do nabíječky baterií. Když je baterie správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo.

1. Když svití všechny kontrolky LED baterie, baterie je plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.
2. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku, nikoliv za kabel.
3. Vyjměte baterii z nabíječky.

Stav nabíjení baterie

Lithium-iontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití. Baterie není poškozená. I když plně nabitou baterii ponecháte v nabíječce, nedojde k poklesu jejího nabití.

LED displej	Stav nabíjení
Bliká kontrolka LED 1. 0–25 %
Svítí kontrolka LED 1, bliká kontrolka LED 2.	25–50 %
Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3.	50–75 %
Svítí kontrolky LED 1, LED 2, LED 3, bliká kontrolka LED 4.	75–100 %
Svítí kontrolky LED 1, LED 2, LED 3, LED 4.	Plně nabitá

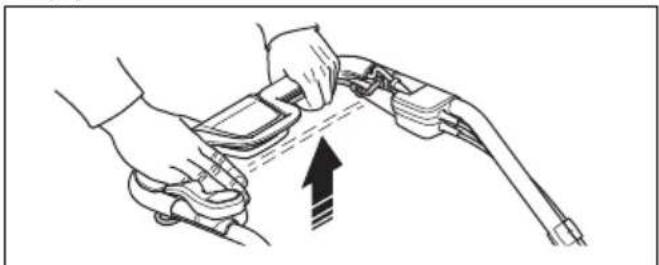

1. Vložte nabitou baterii do přihrádky na baterii.
2. Otočte bezpečnostní klíček do polohy 1.

1. Postavte se za výrobek.
2. Na ovládacím panelu stiskněte tlačítko ON/OFF (ZAP/VYP) (A). Rozsvití se zelená kontrolka LED (B).

A Husqvarma* B

1. Povolte inhibitor spouštění.

1. Zatlačte rukojet' brzdy motoru směrem k řídítkům.

- Model LC 141iV. Pojezd spustíte přitáhnutím páky pojezdu směrem k řídítkům.

- Stiskem tlačítek + a - na ovládacím panelu lze nastavit 4 úrovně rychlosti pojezdu.

- V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

Použití funkce SavE

Výrobek má funkci úspory energie v bateriích (SavE), která prodlužuje dobu provozu.

1. Funkci zapnete stisknutím tlačítka SavE (A). Rozsvítí se zelená kontrolka LED.

Husqvarma* A e B

1. Opětovným stiskem tlačítka SavE funkci vypnete. Zelená kontrolka LED (B) zhasne.

Funkce SavE se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE se automaticky zapne.

Funkce vysokého zatížení

Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu.

Zastavení výrobku

Výrobek se automaticky vypne po 10 minutách, kdy s ním nepracujete. Před tím, než ponecháte výrobek bez dozoru, otočte vždy bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

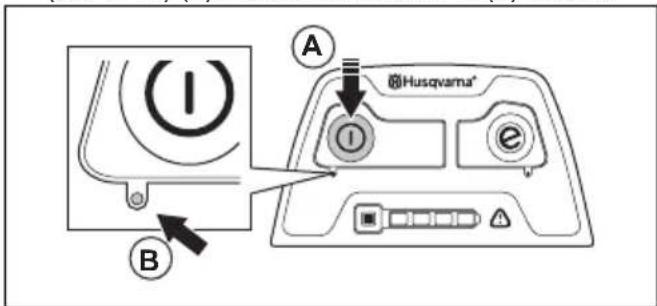

1. Na ovládacím panelu stiskněte tlačitko ON/OFF (ZAP/VYP) (A). Zelená kontrolka LED (B) zhasne.

A ©Husqvarma® B

1. Otevřete víko baterie a otočte bezpečnostní klíček do polohy 0.

1. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro uvolnění baterie a baterii vytáhněte.

1. Pokud je baterie slabá, nabijte ji. Další informace viz Nabití baterie na strani 73.

Výběr schváleného kabelu (LC 141C)

Povšimněte si: V případě trhu Velké Británie použijte pouze 16m prodlužovací kabel, který je součástí výrobku. V případě ostatních trhů postupujte podle informací níže.

Při použití prodlužovacích kabelů musí mít kabely minimální průřezy uvedené v tabulce níže:

Napětí Délka kabe-	lu	Průřez
220–240 V / 50 Hz Až 20 m	1,5 mm	^2
220–240 V / 50 Hz 20–50 m	2,5 mm	^2

• Přivodní a prodlužovací kabely jsou k dostání od místního schváleného servisního pracovníka pro venkovní produkty Husqvarna.
• Používejte prodlužovací kabely navržené pro venkovní použití splňující jednu z následujících specifikaci: Běžná pryž (60245 IEC 53), běžné PVC (60227 IEC 53) nebo běžné PCP(60245 IEC 57)
• Pokud je kabel poškozený, musí ji vyměnit výrobce, servisní pracovník nebo kvalifikované osoby, aby se eliminovalo nebezpečí.

Spuštění výrobku

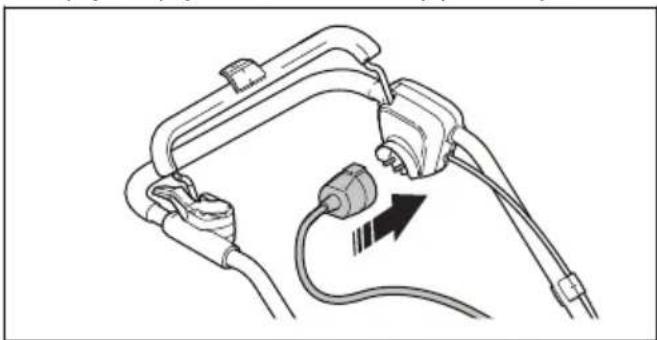

1. Připojte napájecí kabel do zásuvky pod rukojetí.

1. Vložte napájecí kabel do držáku napájecího kabelu. Další informace naleznete v části Použití držáku napájecího kabelu (model LC 141C) na strani 67.

1. Postavte se za výrobek.

2. Povolte inhibitor spouštění.

1. Zatlačte rukojet' brzdy motoru směrem k řídítkům.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

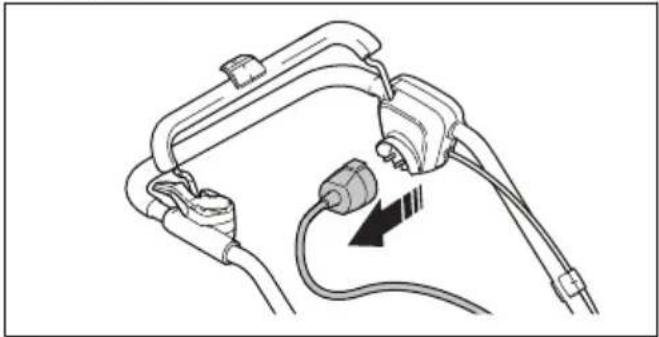

1. Odpojte napájecí kabel z elektrické sítě a poté z výrobku.

VAROVÁNÍ: Zástrčku vytahujte rovně. Netahejte za napájecí kabel.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

Pro údržbu označenou symbolem * najdete pokyny v části Bezpečnostní zařízení na produktu na strani 66.

Modely LC 141iV, LC 141i a LC 141C Každé	použití	Měsíčně	Každou sezónu
Provedte běžnou kontrolu. X
Vyčistěte výrobek. X
Zkontrolujte inhibitor spuštění.* X
Zkontrolujte, zda nejsou vadná bezpečnostní zařízení výrobku.* X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte rukojeť brzdy motoru.* X
Pouze modely LC 141iV a LC 141i Každé	použití	Měsíčně	Každou sezónu
Zkontrolujte, že tlačítko ON/OFF (ZAP/VYP) funguje správně a není vadné. X
Zkontrolujte, zda není baterie poškozena. X
Zkontrolujte úroveň nabití baterie. X
Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda baterii drží v produktu.	X
Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.		X
Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.			X

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.
• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození.

Čištění výrobku

• Plastové části čistěte čistou a suchou utěrkou.
• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.
• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.
• Motor nesmí být přímo oplachován vodou.
• Pomocí kartáče odstraňte listí, trávu a nečistoty.

Čištění baterie nebo nabíječky baterií

VAROVÁNÍ: Baterii ani nabíječku baterií nečistěte vodou.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.
• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.
• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou.

Kontrola žacího ústrojí

VÝSTRAHA: Pro modely LC 141iV a LC 141i: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Pro model LC 141C: Neúmyslnému spuštění můžete zabránit tím, že odpojíte napájecí kabel.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

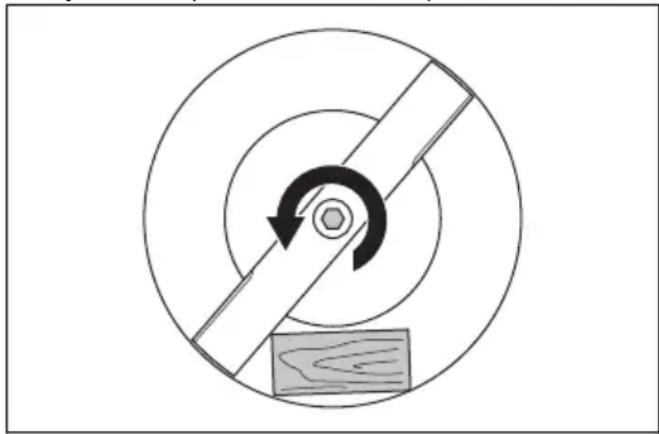

Odmontování a výměna nože

1. Zajistěte nůž pomocí dřevěného špalíku.

1. Demontujte šroub nože.
2. Odmontujte nůž.
3. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.

4. Prohlédněte hřídel motoru a ujistěte se, že není ohnutý.

5. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí.

1. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.

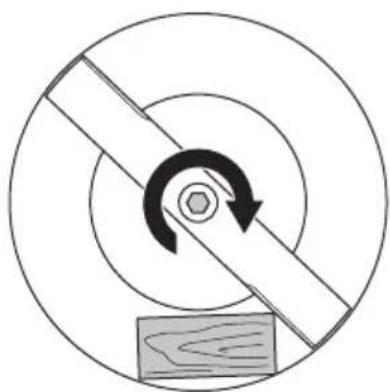

2. Zajistěte nůž pomocí dřevěného špalíku. Nasaděte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 20 Nm.

1. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a provedte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Odstraňování problémů

Baterie

Kontrolka LED na baterií	Příčina Řešení
Zelená kontrolka LED bliká.	Napětí baterie je nízké. Nabijte baterii.	Další informace naleznete v částiNabití baterie na strani 73.
Chybová kontrolka LED bliká.	Baterie je slabá. Nabijte baterii. Další informace naleznete v částiNabití baterie na strani 73.
	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Baterii používejte při teplotě -10 °C až 40 °C.
	Přepětí. Zkontrolujte, zda napětí elektrické sítě odpovídánapětí uvedenému na typovém štítku výrobku.
Kontrolka LED na baterii	Příčina Řešení
Chybová kontrolka LED svítí.	Příliš velký rozdíl napětí článku (1 V).	Obrat'te se na schváleného servisního pracovníka.

Nabíječka baterií

Kontrolka LED na nabíječce baterií	Příčina Řešení
Chybová kontrolka LED bliká.	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Nabíječku baterií používejte při teplotě 5 °C až 40 °C.
Chybová kontrolka LED svítí.		Obrat'te se na schváleného servisního pracovníka.

Ovládací panel

V případě potíží, které nejsou v této části uvedeny, se obrat'te na servisního pracovníka.

Klávesnice Možné závady	Možná akce
Bliká chybová kontrolka LED	Motor je přehřátý Zvyšte výšku sečení.	Viz Nastavení výšky sečení na strani 73.
	Otáčky motoru klesnou příliš nízko a motor se zastaví
	Došlo k přehřátí ovládání motoru Zastavte motor a počkejte, než vychladne.
	Nůž je zablokovaný Neúmyslnému spuštění můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund. Zkontrolujte, zda se nůž může volně otáčet. Pokud potíže přetrvávají, obrat’te se na autorizovaného servisního pracovníka.
	Chyba baterie nebo žádný signál z baterie	Vložte správně baterii do výrobku a zkontroluje konektor baterie. Pokud kontrolka LED na baterii bliká, přečtěte si část Baterie na strani 79.
Výrobek se vypíná Baterie	je slabá Nabijte baterii. Viz	Nabití baterie na strani 73.
	Selhání konektoru baterie Zkontrolujte	konektor baterie.

Přeprava, skladování a likvidace

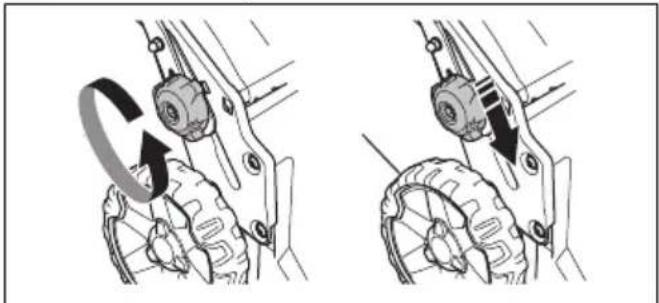

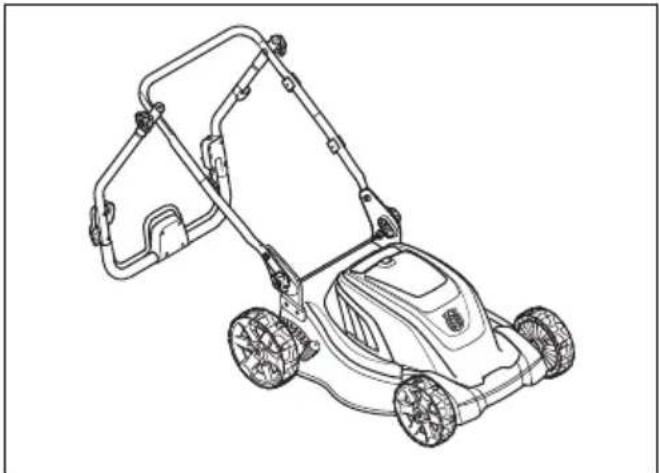

Nastavení produktu do přepravní polohy

1. Sundejte koš na trávu (je-li nainstalovaný).

2. Povolte knoflíky na horní rukojeti a sklopte řídítka dolů.

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.
• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.

• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.

• Při přepravě vždy vyjměte baterii.

• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.
• Během přepravy výrobek zajistěte.

Skladování

• Při skladování baterii vždy vyjímejte.
• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.
• Nabiječku baterií uchovávejte na uzavřeném a suchém místě.

- Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.

- Při skladování baterii odpojte od nabíječky baterii.

- Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.

- Baterii uchovávejte na místě s teplotou mezi 5 °C a 25 °C a mimo dosah slunečních paprsků.

- Nabíječku baterií uchovávejte na místě s teplotou mezi 5 °C a 45 °C a mimo dosah slunečních paprsků.

- Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.

- Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.

- Před dlouhodobým skladováním výrobku jej vyčistěte a proved'te kompletní údržbu.

Likvidace

Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

Technické údaje LC 141C

	LC 141C
Motor
Typ motoru	Sériový motor na střídavý proud
Otáčky motoru – jmenovité, ot/min	3200
Výkon	1800 W
Zdroj napájení	Elektrický, kabelový
Napájecí kabel (pouze v případě trhu Velké Británie)
Typ kabelu	16m prodlužovací kabel
Hmotnost, kg	1,6
Hmotnost
Hmotnost, kg	20,4
Emise hluku ^19
Hladina akustického výkonu, změřená dB (A) 93
Hladina akustického výkonu, zaručená L_WA dB (A) 95
Hladina hluku ^20
Hladina akustického tlaku na sluch obsluhy, dB (A) 85
Úrovně vibrací ^21
Rukojeť, m/s ^2	2,0
Řezání
Výška sečení, mm 25–70
Šířka střihu, cm 41
Nůž, objednací číslo Sběrač	5011716-01
Objem sběracího koše, l 50

ES Prohlášení o shodě

Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že sekačky na trávu Husqvarna LC 141iV a LC 141i s výrobním číslem 2018XXXXXXX a vyšším a Husqvarna LC 141C s výrobním číslem 2015XXXXXXX a vyšším splňují požadavky SMĚRNICE RADY:

• z 8. června 2011 o „omezení používání některých nebezpečných látek“ 2011/65/EU
• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC
• z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU,
• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES.

Informace o emisích hluku najdete v kapitole „Technické údaje“.

Pro certifikaci modelu Husqvarna LC 141iV a LC 141i byly uplatněny následující normy: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Pro certifikaci modelu Husqvarna LC 141C byly uplatněny následující normy: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala provedl vyhodnocení shody podle přílohy VI směrnice 2000/14/ES.

Huskvarna, 2020-10-13

$$ \Delta \cdot 2 m $$

Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

Indhold

Indledning....86

Sikkerhed....89

Montering....97

Drift....99

Vedligeholdelse.... 104

Fejlfinding.... 106

Transport, opbevaring og bortskaffelse.... 108

Nuolatiné srové. 36 V

Dviguba izoliacija.

Technické údaje....644

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

Prehlad výrobku LC 141iV/LC 141i

Pred používaním tohto výrobku si prečítajte návod na obsluhu a uistite sa, že porozumiete uvedeným pokynom.

Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti.

Pred vykonaním údržby výrobku vytiahnite bezpečnostný klúč. (model LC 141iV/LC 141i)

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnost' na pracovisku

Bezpečnost' pri práci

- Pri obsluhe vždy stojte za výrobkom.

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Bezpečnost' nabíjačky batérií

- Batériu nabíjajte len v interiéri na miestach s dobrým prúdením vzduchu a mimo slnečného svetla. Batériu nenabíjajte vo vlhkom prostredí.

Bezpečnost' pri používaní napájacieho kábla Pre model LC 141C.

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu o bezpečnosti.

Nastavenie výšky držadla

1. Upevnite skrutky, podložky a gombíky.

2. Posuňte gombíky nahor smerom k rukoväti, kým sa nezastavia a nebudete počut' kliknutie. Gombíky utiahnite na doraz.

CLICK!

1. Nadvihnite zadný kryt.

2. Upevnite háčiky na zbernom koši na horný okraj rámu.

Ak chcete začat', použite Husqvarna Connect

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu.
2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu.

Batériu nabite pred prvým použitím. Pri dodaní zákazníkovi je batéria nabitá len na 30 % kapacity.

1. Vložte batériu do nabíjačky batérií. Po správnom pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor.

Lítium-iónová batéria Husqvarna sa dá nabíjat' a používat' pri všetkých úrovniach nabitia. Batéria nie je poškodená. Kapacita úplne nabitej batérie sa nezníži ani vtedy, keď ju necháte v nabíjačke.

LED displej	Stav nabíjania
Bliká LED 1 0 % – 25 %
LED 1 svieti, LED 2 bliká 25 % – 50 %
LED 1, LED 2 svietia, LED 3 bliká	50 % – 75 %
LED 1, LED 2, LED 3 svietia, LED 4 bliká	75 % – 100 %
LED 1, LED 2, LED 3, LED 4 svietia	Úplne nabitá

Obsluha modelov LC 141iV a LC 141i

Zapnutie výrobku

1. Vložte nabitú batériu do priestoru na batérie.

2. Otočte bezpečnostný klúč do polohy 1.

1. Stojte za výrobkom.

2. Stlačte vypínač (A) na ovládacom paneli a rozsvieti sa zelený indikátor LED (B).

A Husqvarma* B

1. Povošte poistku naštartovania.

- Uvoľnením páky pohonu deaktivujte pohon, napr. ked' sa pohybujete v blízkosti prekážok.

1. Funkciu spustite stlačením tlačidla SavE (A). Rozsvieti sa zelený indikátor LED.

Husqvarna* A e B

1. Funkciu zastavíte opätovným stlačením tlačidla SavE. Zelený indikátor LED (B) zhasne.

Funkcia SavE sa preruší automaticky, ak si stav terénu vyžaduje použit' vyšší výkon. Funkcia SavE sa spustí automaticky, ked' to stav terénu umožní.

1. Stlačte vypínač (A) na ovládacom paneli a zelený indikátor LED (B) zhasne.

A Husqvarna' B

1. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a potiahnutím batérie smerom von.

1. Pripojte napájací kábel do zásuvky pod držadlom.

1. Stojte za výrobkom.

2. Povošte poistku naštartovania.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

Informácie o prvkoch údržby označených symbolom „*“ nájdete v časti Bezpečnostné zariadenia na výrobku na strane 628.

- Na čistenie výrobku nepoužívajte vysokotlakový čistič.

- Nikdy nelejte vodu priamo na motor.

- Pomocou kefy odstráňte listy, trávu a nečistoty.

Čistenie batérie a nabíjačky batérií

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.
• Svorky batérie čistite stlačeným vzduchom alebo mäkkou a suchou handričkou.
• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou.

VÝSTRAHA: Pre modely LC 141iV a LC 141i: Aby ste zabránili náhodnému spusteniu, otočte bezpečnostný klůč do polohy 0, vyberte batériu a počkajte minimálne 5 sekúnd.

Pre model LC 141C: Neúmyselnému spusteniu predídete odpojením napájacieho kábla.

VAROVANIE: Batériu ani nabíjačku batérií nečistite vodou.

Demontáž a výmena noža

• Pred uložením vždy vyberte batériu.
• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.
• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.
• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.
• Počas skladovania odpojte batériu od nabíjačky.
• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.

• Batériu skladujte v priestoroch, kde sa teplota pohybuje od 5 °C do 25 °C, a nikdy ju nevystavujte priamemu slnečnému svetlu.

• Nabíjačku batérie skladujte v priestoroch, kde sa teplota pohybuje od 5 °C do 45 °C, a nikdy ju nevystavujte priamemu slnečnému svetlu.

• Pred dlhodobým skladovaním sa uistite, že batéria je nabitá na 30 – 50 % kapacity.
• Výrobok, batériu a nabíjačku batérie skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.
• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis.

Likvidácia

Technické údaje LC 141C
