Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a maşinii. Atașati un kit de măruntire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

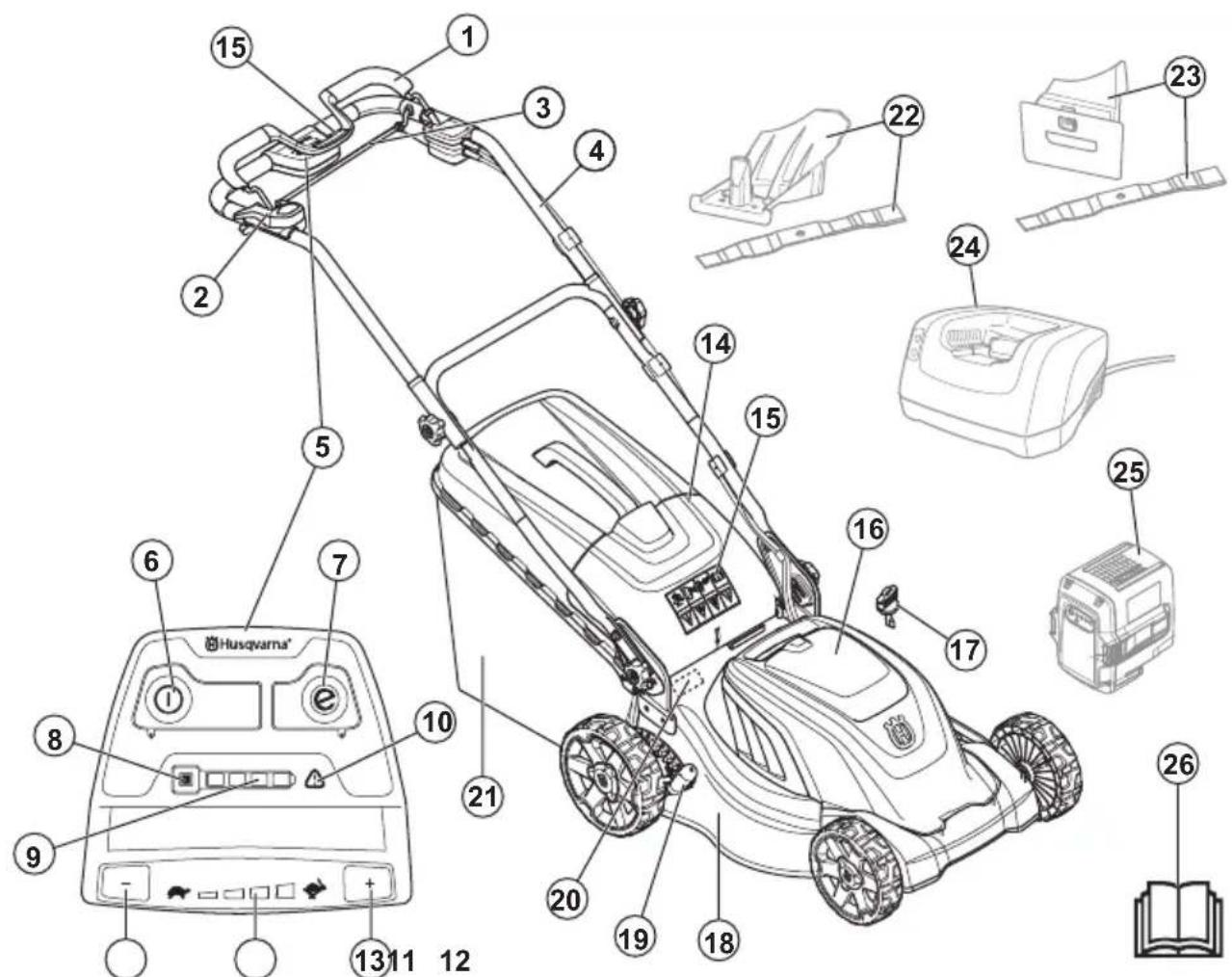

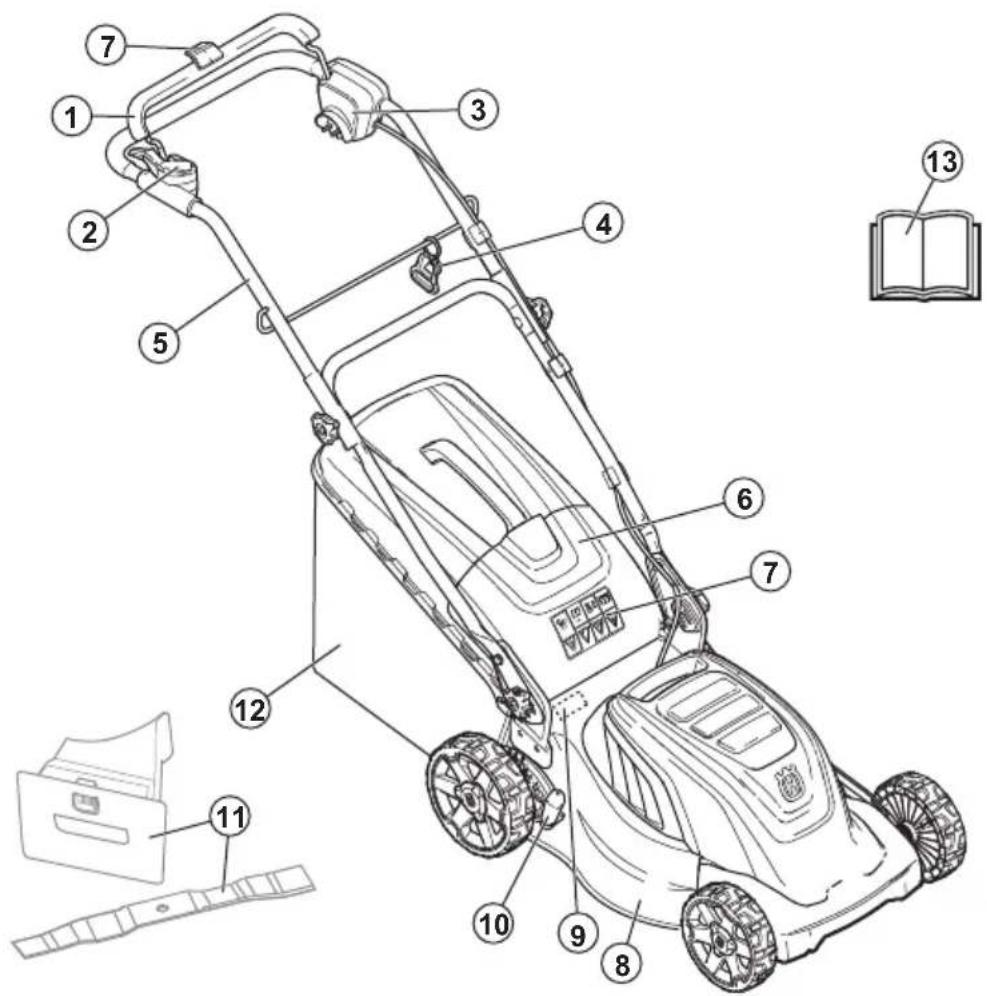

Prezentare generală a produsului LC 141iV / LC 141i

1. Maneta frânei de motor
2. Inhibitorul de pornire

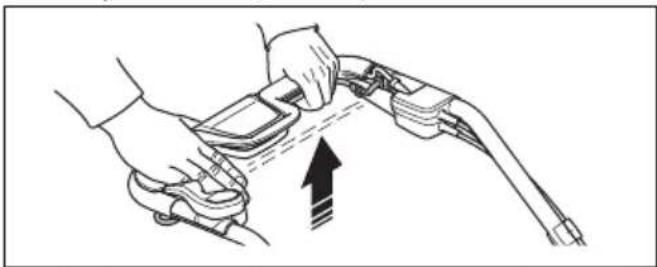

3. Manetă de transmisie (LC 141iV)

4. Mâner/ghidon

5. Panoul de control

6. Buton ON/OFF (Pornire/oprire)

7. Butonul SavE (economisire)

8. Buton indicator de baterie
9. Indicator încărcare baterie
10. Indicator de avertisment (LED DE EROARE)

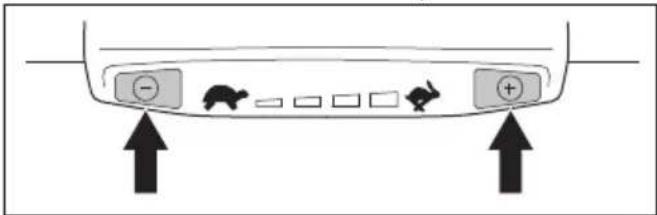

11. Buton pentru reducerea vitezei (LC 141iV)
12. Indicator pentru nivelul vitezei (LC 141iV)
13. Buton pentru mărirea vitezei (LC 141iV)
14. Capac posterior
15. Simboluri

16. Capac baterie

17. Cheie de siguranță

18. Capac de tăiere

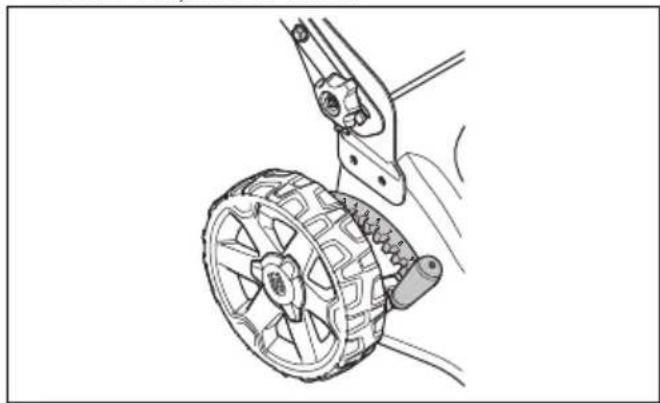

19. Pârghie pentru înălțimea de tăiere
20. Plăcuță de identificare

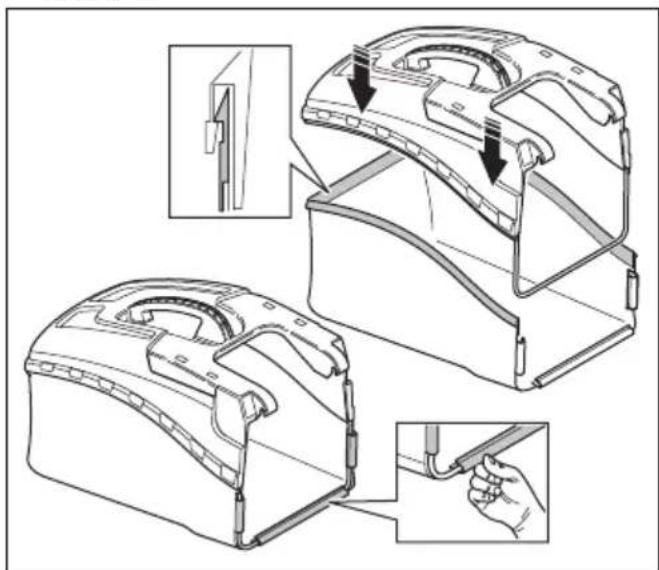

21. Colectorul de iarbă
22. Kit de mărunțire (Accesoriu pentru LC 141iV)
23. Kit de mărunțire (Accesoriu pentru LC 141i)
24. Încărcător de baterie (accesoriu)
25. Baterie (accesoriu)
26. Manualul operatorului

Prezentare generală a produsului LC 141C

1. Maneta frânei de motor
2. Inhibitorul de pornire
3. Priza cablului de alimentare
4. Suportul cablului de alimentare
5. Mâner/ghidon
6. Capac posterior
7. Simboluri
8. Capac de tăiere
9. Plăcuță de identificare

10. Pârghie pentru înălțimea de tăiere

11. Obturator pentru resturi vegetale (accesoriu)

12. Colectorul de iarbă
13. Manualul operatorului

Simbolurile de pe produs

Dacă produsul nu este utilizat corect și cu atenție, operatorul sau

persoanele din zonă pot suferi vătămări corporale sau deces.

Citiți manualul operatorului și asigurati- vă că înțelegeti instrucțiunile înainte de a utiliza acest produs.

Țineți persoanele și animalele la o distanță sigură de zona de lucru.

Feriți-vă de obiectele proiectate sau care ricoșează.

Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

Scoateți cheia de siguranță înainte de a efectua operații de întreținere asupra produsului. (modelul LC 141iV/LC 141i)

Deconectați produsul de la priza electrică înainte de a efectua operații de întreținere asupra produsului. (modelul LC 141C)

IPX1

IPX1 - Produsul este protejat împotriva apei (model LC 141iV/LC 141i)

IPX4

IPX4 - Produsul este protejat împotriva stropilor de apă (model LC 141C)

Nu lăsați produsul în ploaie (model LC 141iV/LC 141i)

Avertisment: Nu permiteți trecerea produsului peste cablul de alimentare deoarece acest lucru poate duce la electrocutare sau la deteriorarea produsului. (modelul LC 141C)

CE

Acest produs este în conformitate cu directivele UE aplicabile.

Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă.

[EMPTY]

Curent continuu. 36V

Izolație dublă.

Reciclați acest produs la un centru de reciclare pentru echipamente electrice și electronice. (Este valabilă numai pentru Europa)

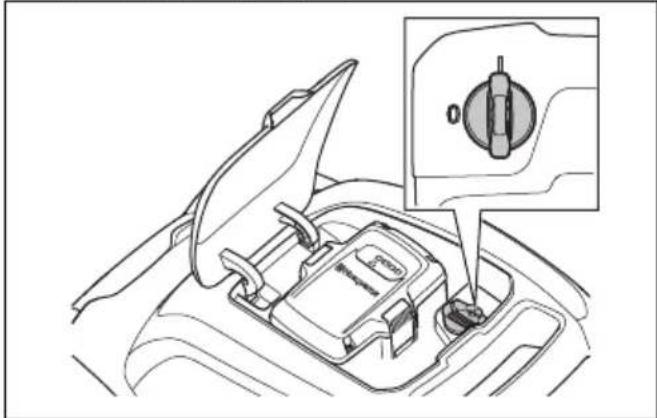

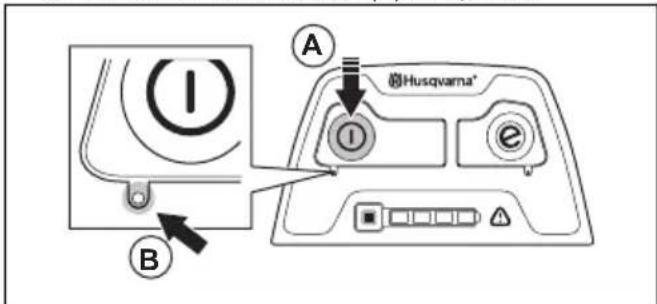

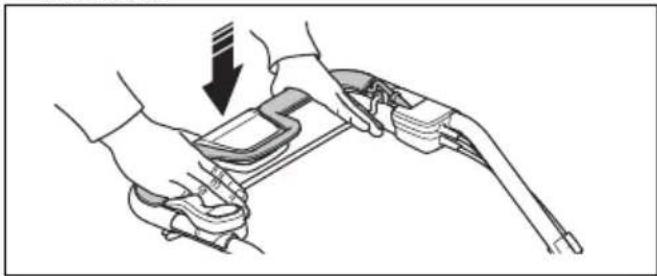

Procedura de pornire pentru modelul LC 141iV/ LC 141i: apă- sați butonul de pornire/oprire, slăbiți inhibito- rul de pornire, împingeți în jos maneta frânei de motor.

Procedura de pornire pentru modelul LC 141C: slăbiți inhibitorul de pornire, împingeți în jos maneta frânei de motor.

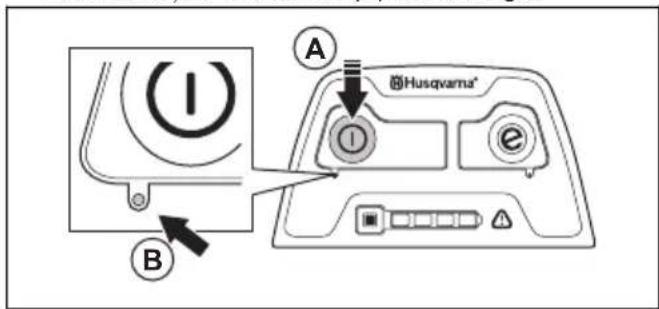

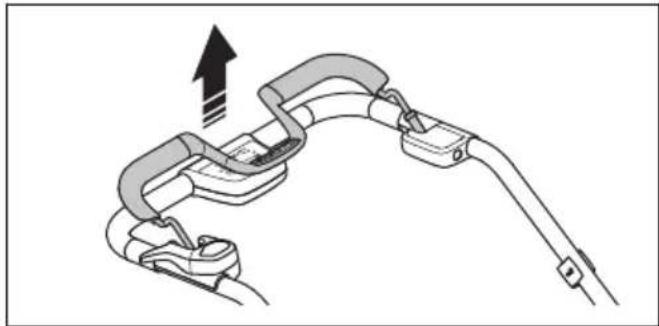

Eliberați maneta frânei de motor pentru oprire.

Lent

Rapid

Cod scanabil

Nota: Celelalte simboluri/etichete de pe produs se referă la cerințele de certificare pentru anumite piețe.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent.
  Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de

vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduce care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizati produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.
• Nu modificati acest produs și nu îl utilizati dacă este posibil să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Tineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există

riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și şanțuri. În iarba înaltă se pot ascunde obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu tundeți pante excesiv de abrupte. Nu utilizați produsul pe pante cu înclinație mai mare de 15°
• Aveți foarte mare grijă atunci când schimbați direcția de deplasare pe pante. Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul de protecție personală. Consultați Echipament de protecție personală la pagina 568.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu utilizati produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs.
• Nu utilizati produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.
• Asigurati-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc

foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria (model LC 141iV și LC 141i) sau deconectați cablul de alimentare (model LC 141C). Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

- Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.

- Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

- Stati întotdeauna în spatele produsului atunci când îl utilizati.

- Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

- Nu înclinați produsul când motorul este pornit.

- Fiți atent atunci când trageți produsul în spate.

• Nu ridicati niciodată produsul când motorul este pornit. Dacă trebuie să ridicati produsului, mai întâi opriți motorul, rotiti cheia de siguranță la 0 și scoateți bateria (model LC 141iV și LC 141i) sau deconectați cablul de alimentare (model LC 141C).
• Nu mergeti cu spatele în timp ce utilizati produsul.
• Opriti motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeti în timp ce utilizati produsul.
• Opriti motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglaje cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți

instrucțiunile de avertizare de mai jos.

• Echipamentele de protectie personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident.
  Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispositive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

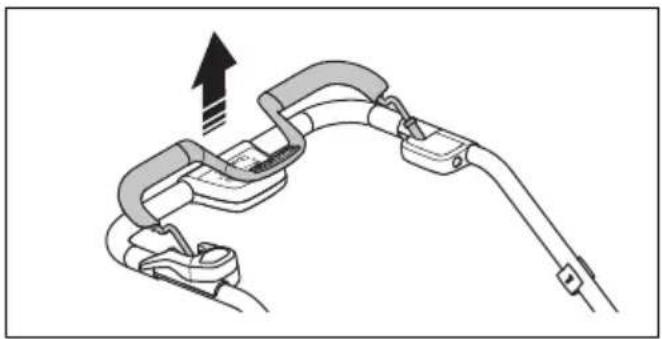

Maneta frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul și apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Cheie de siguranță (modelele LC 141iV și LC 141i)

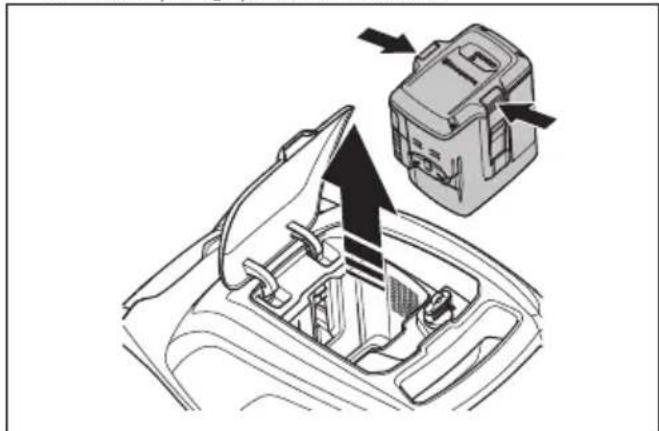

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

• Porniți și opriți motorul pentru a verifica cheia de siguranță.
• Dacă cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia este în poziția 1.

Pentru examinarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.

2. Împinge și inhibitorul de pornire în afară.

1. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Pentru a utiliza suportul cablului de alimentare (model LC 141C)

Suportul cablului de alimentare scade tensiunea asupra prizei de alimentare și asupra cablului de alimentare. Suportul cablului de alimentare scade, de asemenea, riscul de căderi.

1. Îndoiti cablul de alimentare într-o buclă mică.
2. Puneti bucla în orificiul suportului cablului de alimentare.
3. Puneti bucla în jurul cârligului.
4. Trageți cablul de alimentare pentru a strânge bucla în jurul cârligului.

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru

produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.

• Nu utilizați baterii nereîncărcabile.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, şuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.
• Nu puneti obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice.
• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curățați zona cu apă din abundență și consultați medicul.
• Utilizați bateria la temperaturi între -10°C și 40°C.
• Nu curățați niciodată bateria sau încărcătorul cu apă.

Consultați Pentru a curăța bateria și încărcătorul la pagina 581.

• Nu utilizați o baterie defectă sau deteriorată.
• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna.
• Pericol de electrocutare sau de scurtcircuit. Nu puneți obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblați încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de

afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.
• Nu ridicati încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.
• Tineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchiile ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune.
• Nu curățați încărcătorul de baterii folosind apă.
• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și

cunoştințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu încărcați baterii nere încărcabile în încărcătorul de baterii.
• Nu utilizati încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.
• Nu utilizati un încărcător de baterii defect sau deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Siguranța cablului de alimentare

Pentru modelul LC 141C.

- Se recomandă utilizarea unui dispozitiv cu curent rezidual (R.C.D.) cu un curent de declanșare de peste 30 mA.

Chiar și în condițiile unui R.C.D. instalat, nu se poate garanta siguranța în proporție de 100%, fiind necesară respectarea permanentă a procedurilor de lucru în siguranță. Verificați valoarea R.C.D. la fiecare utilizare.

• Deconectați imediat de la priză în cazul în care cablul de alimentare este tăiat sau izolația este deteriorată.
• Nu atingeti un cablu de alimentare tăiat sau deteriorat până când alimentarea electrică nu este deconectată.
• Nu reparați un cablu de alimentare tăiat sau deteriorat. Înlocuți-l cu unul nou.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Pentru modelul LC 141iV, LC 141i: Pentru a preveni pornirea accidentală în timpul operațiilor de întreținere, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați minimum 5 secunde înainte de a începe lucrările de întreținere.
• Pentru modelul LC 141C: Pentru a preveni pornirea accidentală în timpul

operațiilor de întreținere, deconectați cablul de alimentare.

• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente.
  Lucrările de reparații profesionale trebuie efectuate de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.

- Efectuați numai lucrările de întreținere care se regăsesc în acest manual al operatorului. Operațiile de service mai extinse trebuie efectuate de un agent de service autorizat.

- Puneti-vă mănuși de protecție rezistente atunci când utilizati echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

- Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.

- Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.

- Înlocuiți piesele deteriorate, uzate sau defecte.

- Respectați instrucțiunile privind modul de schimbare a accesoriiilor. Utilizați numai accesoriiile furnizate de producător.

- Atunci când nu este în funcțiune, păstrați produsul,

bateria și încărcătorul în interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copiii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: înainte de a asambla produsul, citiți capitolul privind siguranța.

AVERTISMENT: Pentru modelul LC 141iV, LC 141i: Pentru a preveni pornirea accidentală în timpul asamblării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Pentru modelul LC 141C: Pentru a preveni pornirea accidentală în timpul asamblării, deconectați cablul de alimentare.

Asamblarea mânerului

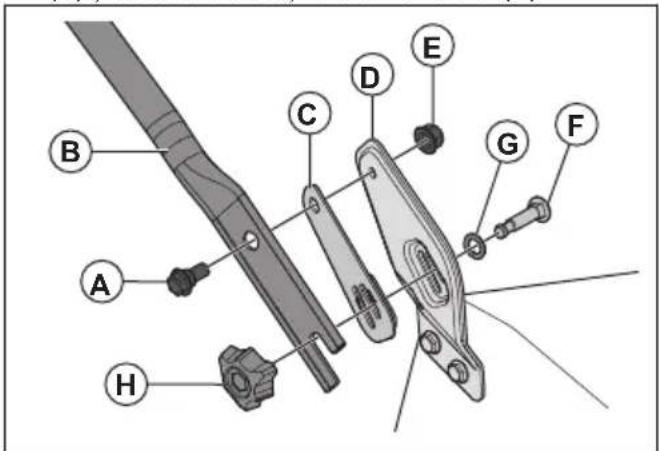

1. Împingeți şurubul (A) prin mâner (B), şaiba de plastic (C) și consola de susținere a mânerului (D).

1. Strângeti complet piulița (E).
2. Împingeți şurubul (F) prin şaibă (G) și consola de susținere a mânerului.

3. Strângeti complet rozeta (H).

4. Alinia ți orificiile din mâner cu orificiile din mânerul inferior și atașati şuruburile, șaibele și rozetele. Strângeți rozetele până la capăt.

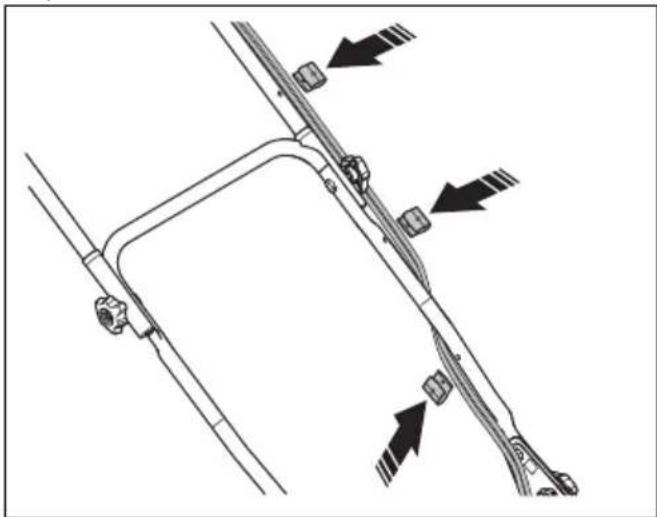

1. Ataşati cablurile la mâner cu ajutorul suporturilor pentru cabluri.

Nota: Asigurați-vă că tensionarea cablurilor nu este exagerată. O tensiune prea înaltă poate cauza deteriorarea cablului dacă mânerul este pliat în poziția pentru transport.

1. Puneti cablurile în jurul cârligului din partea inferioară a mânerului.

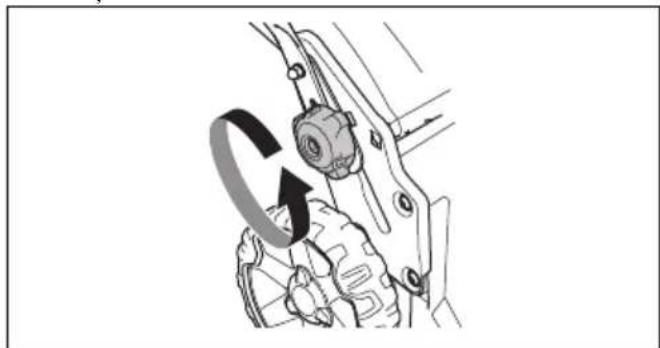

Reglarea înălțimii mânerului

1. Slăbiți butoanele inferioare.

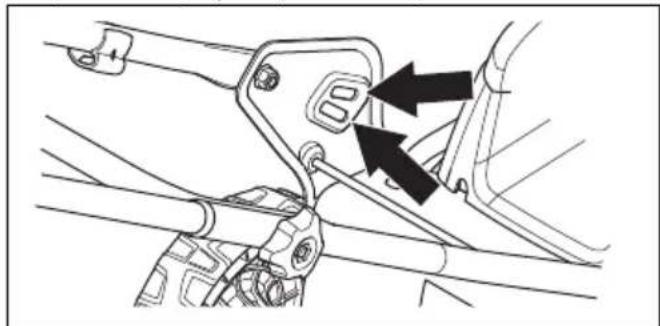

1. Demontați butonul, șaiba și șurubul din partea stângă și din partea dreaptă.

2. Înălțimea mânerului poate fi reglată în 2 poziții diferite. Puneti şurubul în una din cele 2 găuri din partea stângă și din partea dreaptă.

1. Montați şuruburile, şaibele și rozetele.

2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic. Strângeti rozetele până la capăt.

CLICK!

Pentru asamblarea colectorului de iarbă

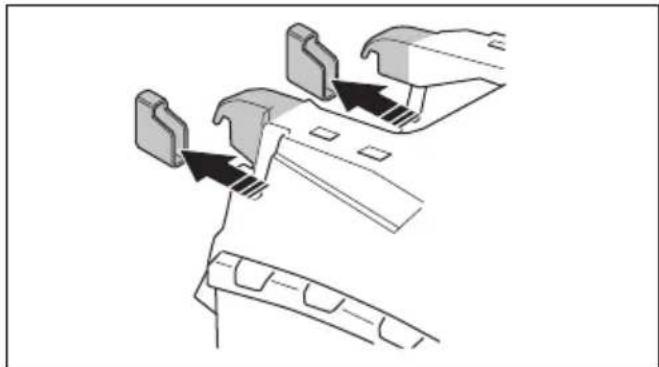

1. Împingeți cele 2 capace pentru transport în afară și în jos.

1. Asezați partea superioară a colectorului de iarbă peste partea inferioară a colectorului de iarbă. Prindeți cadrul colectorului de iarbă cu ajutorul clemelor.

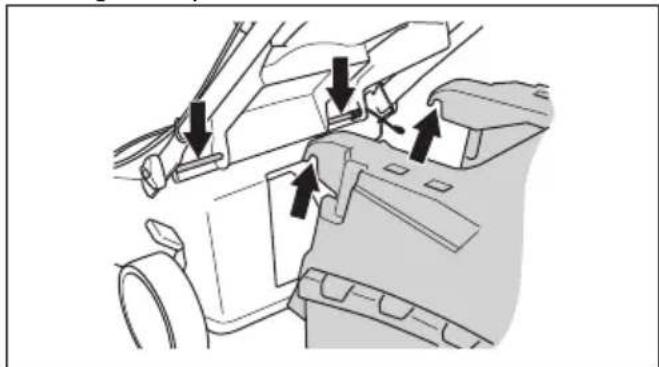

1. Ridicati capacul posterior.

2. Prindeți cârligele de pe colectorul de iarbă de marginea superioară a carcasei.

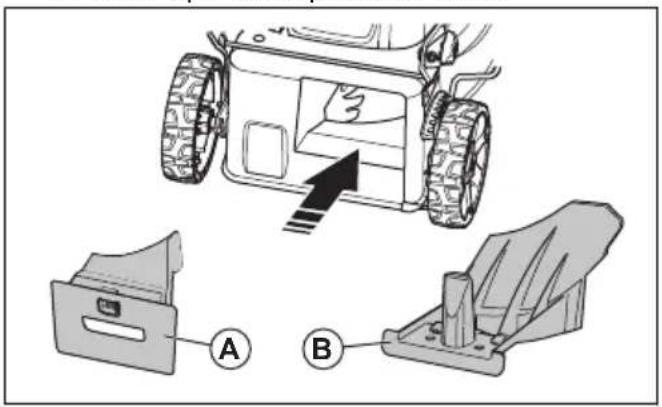

Pentru a asambla kitul obturatorului pentru resturi vegetale

1. Ridicați capacul posterior și scoateți colectorul de iarbă.

2. Introduceți obturatorul pentru resturi vegetale în canalul colectorului de iarbă. Obturatorul pentru resturi vegetale de tip A este pentru LC 141i și LC 141C. Tipul B este pentru LC 141iV.

1. Închideti capacul posterior.

2. Înlocuiți lama cu cea pentru unealta combinată, consultați Demontarea și înlocuirea cuțitului la pagina 582.

Functionarea

Introducere

AVERTISMENT: înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informatii pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

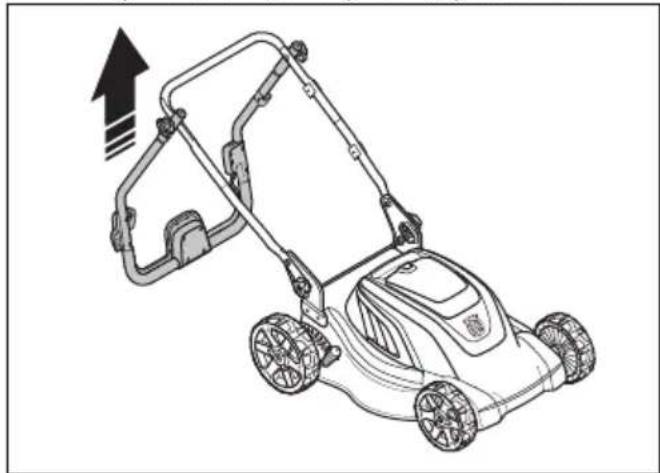

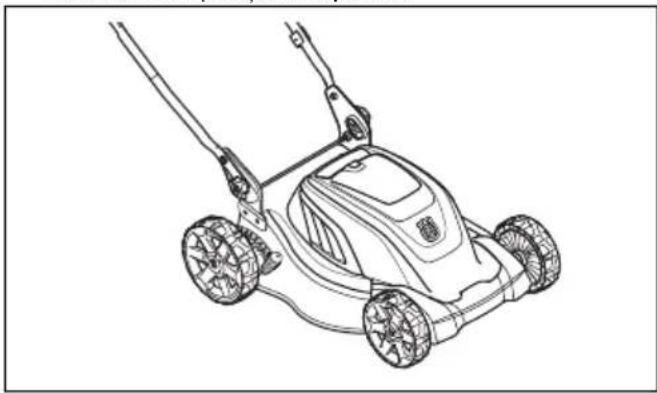

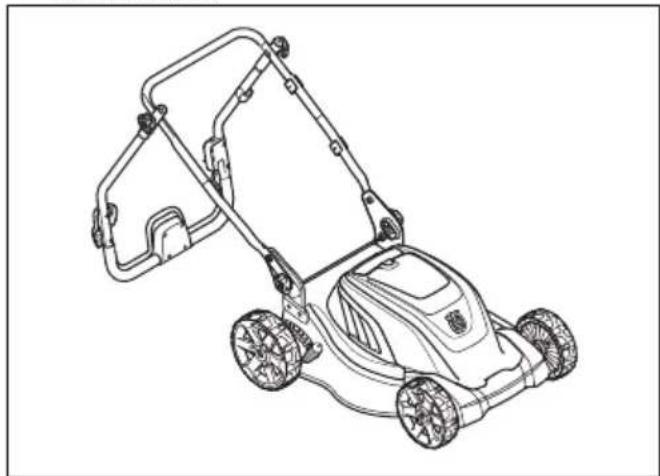

Pentru a așeza produsul în poziția de funcționare

Dacă mânerul este pus în poziția de transport si de depozitare (consultați Așezați produsul în poziția pentru transport la pagina 584), efectuați procedura care urmează pentru a pune mânerul în poziția de operare.

1. Ridica ți mânerul până când mânerul inferior se blochează în poziția de operare.

1. Deplasați butoanele din partea de jos în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti butoanele.

2. Ridicati mânerul superior și strângeti butoanele.

Pentru a seta înălțimea de tăiere

1. Deplasați spre spate pârghia înălțimii de tăiere pentru a mări înălțimea de tăiere.
2. Deplasați înainte pârghia înălțimii de tăiere pentru a reduce înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțilele pot atinge solul dacă suprafața gazonului nu este plană.

Bateria

AVERTISMENT: înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

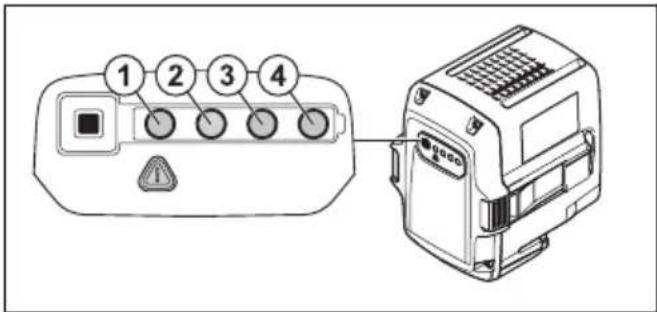

Starea bateriei

Afişajul arată capacitatea rămasă a bateriei și dacă există probleme cu aceasta. Capacitatea bateriei este afișată timp de 5 secunde după ce produsul este oprit sau după ce este apăsat butonul indicatorului. Simbolul

de avertisment de pe baterie se aprinde când apare o eroare. Consultați Bateria la pagina 582.

1 2 3 4

Lumini LED Stare baterie
Toate LED-urile sunt aprinse	Complet încărcată (75 - 100 %)
Sunt aprinse LED-urile 1, 2 și 3	Bateria este încărcată în proporție de 50 - 75 %
Sunt aprinse LED-urile 1 și 2	Bateria este încărcată în proporție de 25 - 50 %
Este aprins LED-ul 1 Bateria	a este încărcată în proporție de 0-25 %
LED-ul 1 se aprinde inter- mitent	Bateria este descărcată.Încărcați bateria.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30 % la livrarea către client.

Nota: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50° C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.
2. Conectați celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde.

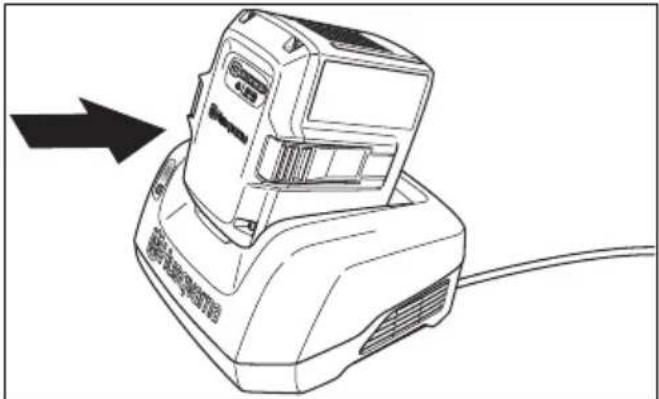

1. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător.

1. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.
2. Pentru a decupla încărcătorul de baterii de la priza de curent, trageți de ștecher și nu de cablul de alimentare.
3. Scoateți bateria din încărcător.

Nivelul de încărcare a bateriei

O baterie Husqvarna Li-ion poate fi încărcată sau utilizată la toate nivelurile de încărcare. Bateria nu se deteriorează. O baterie complet încărcată nu-și reduce nivelul de încărcare atunci când este lăsată în încărcător.

Afişaj LED	Nivelul de încărcare
LED-ul 1 se aprinde inter- mitent	0%-25%
LED-ul 1 este aprins, LED-ul 2 se aprinde inter- mitent	25%-50%
LED-urile 1 și 2 sunt aprin- se, LED-ul 3 se aprinde intermitent	50%-75%
LED-urile 1, 2 și 3 sunt aprinse, LED-ul 4 se aprinde intermitent	75%-100%
LED-urile 1, 2, 3 și 4 sunt aprinse	Încărcată complet

Pentru a opera LC 141iV și LC 141i

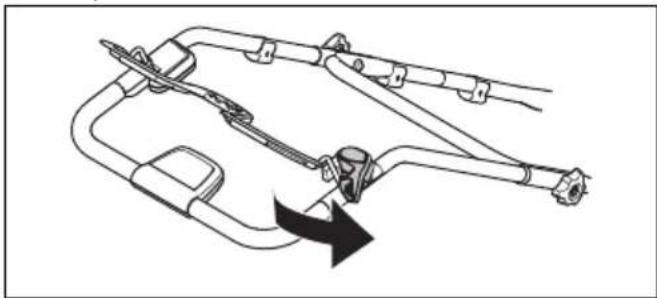

Pornirea produsului

1. Introduceți o baterie încărcată în compartimentul bateriei.

2. Roti ți cheia de siguranță la 1.

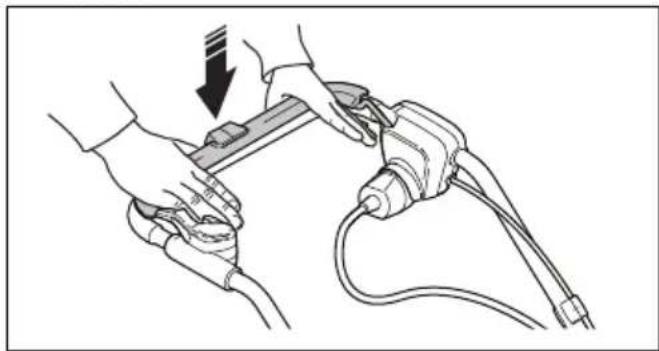

1. Stati în spatele produsului.
2. Apăsați butonul de pornire/oprire (A) de pe panoul de control, iar LED-ul verde (B) se aprinde.

A Husqvarna* B

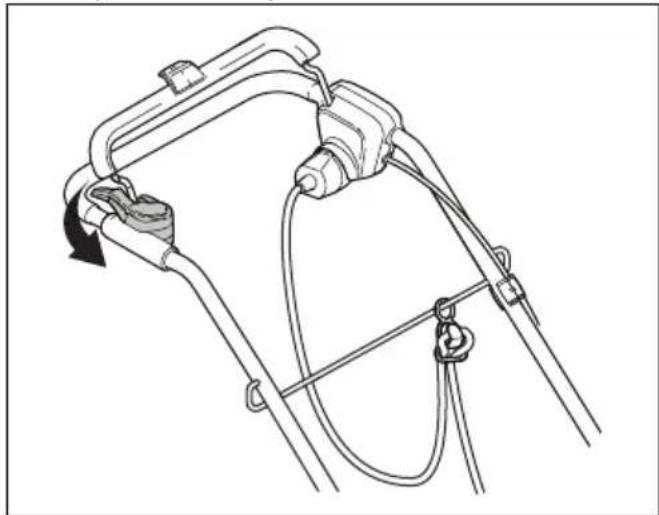

1. Slăbiți inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Pentru a utiliza transmisia pe roți

- Modelul LC 141iV. Trageți maneta de transmisie în direcția mânerului pentru a porni transmisia.

- Apăsați pe + și pe - de pe panoul de control, pentru a seta viteza de transmisie în 4 trepte.

- Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Pentru utilizarea funcției SavE (economisire)

Produsul are o funcție de economisire a bateriei (SavE) care asigură o durată mai lungă de funcționare.

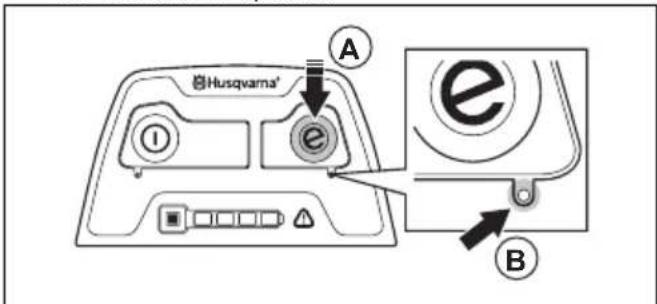

1. Apăsați pe butonul SavE (A) pentru a activa funcția. LED-ul verde se aprinde.

Husqvarna' A e B

1. Apăsați din nou pe butonul SavE pentru a dezactiva funcția. LED-ul verde (B) se stinge.

Funcția SavE se dezactivează automat când condițiile la sol impun folosirea de mai multă putere. Funcția SavE se activează automat când condițiile la sol permit acest lucru.

Functionarea cu sarcină ridicată

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Motorul revine la modul standard când sarcina ridicată nu mai este necesară.

Oprirea produsului

Produsul se opreşte automat dacă nu-l utilizati timp de 10 minute. Rotiți întotdeauna cheia de siguranță la 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Elibera și maneta frânei de motor pentru a opri motorul.

1. Apăsați butonul de pornire/oprire (A) de pe panoul de control și LED-ul verde (B) se va stinge.

A Husqvarma* B

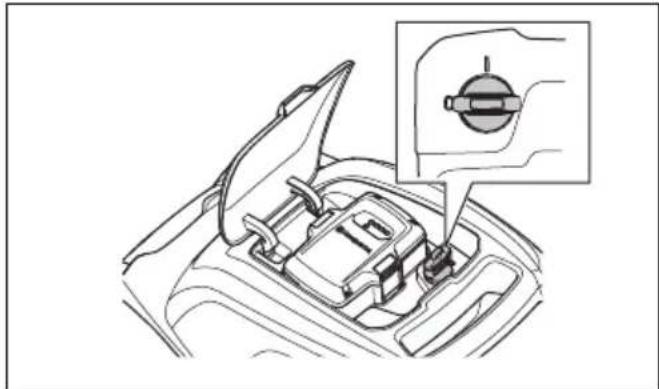

1. Deschideți capacul bateriei și rotiți cheia de siguranță la 0.

1. Pentru a scoate bateria, apăsați cele 2 butoane de eliberare și trageți bateria în afară.

1. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 576.

Pentru a utiliza LC 141C

Pentru a selecta un cablu aprobat (LC 141C)

Nota: Pentru piața din Marea Britanie, utilizați numai cablul prelungitor de 16 m furnizat împreună cu produsul. Pentru toate celelalte piețe, consultați informațiile de mai jos.

Dacă se utilizează cabluri prelungitoare, acestea trebuie să respecte secțiunile transversale minime din tabelul de mai jos:

Tensiune Lungime	cablu	Secțiune transversa-lă
220 - 240 V/50 Hz Până la 20 m	20	1,5 mm^2
220 - 240 V/50 Hz 20-50 m	2,5 mm	^2

• Cablurile de alimentare și cablurile prelungitoare sunt disponibile la agentul local de service aprobat pentru produsele Husqvarna pentru utilizare în exterior.
• Utilizați numai cabluri prelungitoare proiectate special pentru utilizarea în exterior și care sunt conforme cu una dintre următoarele specificații: Cauciuc obișnuit (60245 IEC 53), PVC obișnuit (60227 IEC 53) sau PCP obișnuit (60245 IEC 57)
• În cazul în care cablul este deteriorat, pentru a evita pericolele, acesta trebuie înlocuit de către producător, de agentul său de service sau persoane calificate similare.

Pornirea produsului

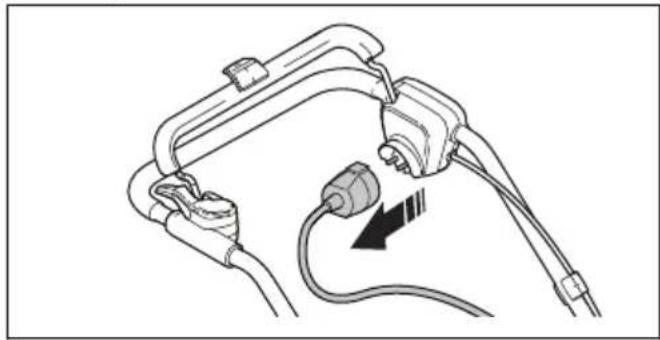

1. Conectați un cablu de alimentare la priza de sub mâner.

1. Pune și cablul de alimentare pe suportul cablului de alimentare. Consultați Pentru a utiliza suportul cablului de alimentare (model LC 141C) la pagina 569.

1. Stati în spatele produsului.
2. Slăbiti inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Deconectați cablul de alimentare de la priză și apoi de la produs.

ATENTIE: Trageți de ștecher în afară. Nu trageți de cablul de alimentare.

Pentru a obține rezultate bune

- Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

- Nu tăiați niciodată mai mult de ½ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

- Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați

acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiuni de întreținere identificate cu *, consultați Dispozitivele de siguranță de pe produs la pagina 568

LC 141iV, LC 141i șiLC 141C La fieca-	re utilizare	Lunar	În fiecare sezon
Efectuați o inspecție generală. X
Curățați produsul. X
Verificați inhibitorul de pornire *. X
Asigurați-vă că dispozitivele de siguranță de pe produs nu sunt defecte *.	X
Examinați echipamentul de tăiere. X
Examinați capacul de tăiere *. X
Verificați maneta frânei de motor *. X
Doar LC 141iV și LC 141i La fieca-	re utilizare	Lunar	În fiecare sezon
Asigurați-vă că butonul de pornire/oprire funcționează corect și nu este defect.	X
Verificați dacă bateria este deteriorată. X
Verificați nivelul de încărcare a bateriei. X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs.	X
Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.		X
Examinați conexiunile dintre baterie și produs. Examinați, de asemenea, conexiunea dintre baterie și încărcător.			X

Pentru a efectua o inspectie generală

• Asigurați-vă că şuruburile și piulițele produsului sunt strânse.
• Asigurati-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizați apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.
• Nu utilizati o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Nu stropiți niciodată direct motorul cu apă.
• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

Pentru a curăța bateria și încărcătorul

ATENTIE: Nu curățați niciodată bateria sau încărcătorul cu apă.

• Asigurați-vă că bateria și încărcătorul sunt curate și uscate înainte să introduceți bateria în încărcător.
• Curățați bornele bateriei cu aer comprimat sau cu o cârpă moale și uscată.
• Curățați suprafețele bateriei și încărcătorul cu o cârpă moale și uscată.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru modelele LC 141iV și LC 141i: Pentru a preveni pornirea accidentală, rotiți cheia de

siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

Pentru modelul LC 141C: Pentru a preveni pornirea accidentală, deconectați cablul de alimentare.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Demontarea și înlocuirea cuțitului

1. Blocați cuțitul cu o bucată de lemn.

1. Scoateți bolțul cuțitului.
2. Demontați cuțitul.
3. Examinați suportul cuțitului și bolțul acestuia pentru a vedea dacă există deteriorări.
4. Examinați arborele motorului, pentru a vă asigura că nu s-a îndoit.
5. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere.

1. Asigurați-vă că lama este aliniată cu centrul arborelui motorului.
2. Blocați cuțitul cu o bucată de lemn. Montați șaiba elastică și strângeți bolțul și șaiba la un cuplu cuprins de 20 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtati mănuși de protecție rezistente. Cuțitul este foarte ascuit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Depanarea

Bateria

LED pe baterie Cauză Solutie
LED-ul verde se aprinde intermitent.	Tensiunea bateriei este joasă. Încărcati bateria. Consultați pagina 576.	Încărcarea bateriei la
LED-ul de eroare se aprinde intermitent.	Bateria este slabă. Încărcați bateria. Consultați încărcarea bateriei la pagina 576.
	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați bateria la temperaturi între -10°C și 40°C.
	Supratensiune. Asigurați-vă că tensiunea rețelei de alimentare es-te la fel cu cea indicată pe plăcuța de identificare de pe produs.
LED-ul de eroare este aprins.	Diferența dintre celule este prea ma-re (1 V).	Discutați cu un agent de service autorizat.

Încărcător pentru acumulator

LED-ul de pe încăr-cătorul de baterii	Cauză Soluție
LED-ul de eroare se aprinde intermitent.	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați încărcătorul de baterii la temperaturi între 5 °C și 40 °C.
LED-ul de eroare es-te aprins.		Discutați cu un agent de service autorizat.

Panoul de control

Pentru alte probleme decât cele prezentate în această secțiune, discutați cu agentul de service.

Tastatură Erori posibile Actiune posibilă
LED-ul de eroare se aprinde intermitent	Motorul este supraîncărcat
	Turația motorului scade prea mult și motorul se oprește
	Controlul motorului este prea fierbin-te
	Lama este blocată Pentru a preveni pornirea accidentală, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde. Asigurați-vă că cuțitul se poate roti liber. Dacă problema persistă, discutați cu un agent de service autorizat
	Eroare la nivelul bateriei sau nu exis-tă semnal de la baterie
Produsul se oprește	Bateriei este aproape descărcatăÎncărcați bateria. ConsultațiÎncărcarea bateriei la pagina 576.
	Defecțiune la nivelul conectorului baterieiExaminați conectorul bateriei

Transportul, depozitarea și eliminarea

Asezați produsul în poziția pentru transport

1. Scoateți colectorul de iarbă (dacă este montat).
2. Slăbiți butoanele de pe mânerul superior și pliați mânerul în jos.

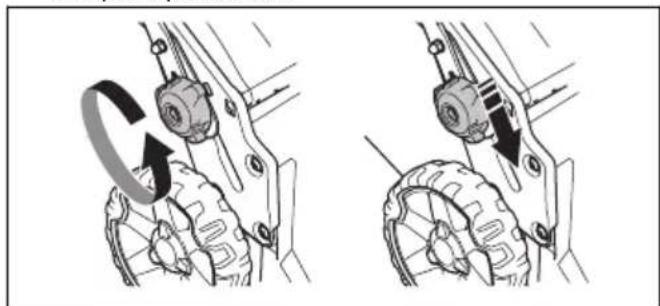

1. Slăbiti butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

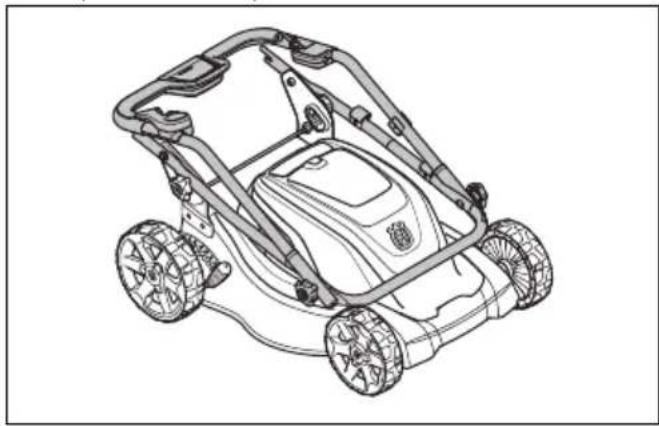

1. Pliati mânerul în față.


• Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.
• Pentru transporturile comerciale cerințele speciale de pe ambalaj și etichete trebuie respectate.
• Respectați cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.
• Înainte de transport scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului.
• Fixați produsul în timpul transportului.

Depozitarea

• Înainte de depozitare scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurați-vă că bateria nu este conectată la produs în timpul depozitării.
• Păstrați încărcătorul într-un spațiu închis și uscat.
• Păstrați bateria și încărcătorul de baterie într-un spațiu uscat unde nu pătrunde umezeala sau înghețul.
• Deconectați bateria de la încărcător în timpul depozitării.
• Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.

• Păstrați bateria într-un loc unde temperatura este cuprinsă între 5 °C și 25 °C și departe de lumina soarelui.

• Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5 °C și 45 °C și departe de lumina soarelui.

• Asigurați-vă că bateria este încărcată în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.
• Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoanele neavizate.
• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

Dezafectarea

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis la un centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului

negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul.

	LC 141C
Motor
Tip de motor Motor seria AC
Turația motorului - Valoarea nominală, rot/min 3200
Putere 1800 W
Sursă de alimentare Electrică cu fir
Cablu de alimentare (inclus doar pentru piața din Marea Britanie)
Tip de cablu Cablu prelungitor de 16 m
Greutate, kg 1,6
Greutate
Greutate, kg 20,4
Emisii de zgomot ^145
Nivel de putere acustică măsurat dB(A) 93
Nivel de putere acustică garantat LWA dB(A) 95
Niveluri de zgomot ^146
Nivel de presiune a sunetului la urechea operatorului, dB (A)	85
Niveluri de vibrații ^147
Mâner, m/s ^2	2,0
Tăiere
Înălțime de tăiere, mm 25-70
Lățime de tăiere, cm 41
Număr catalog cuțit Colectare	5011716-01
Capacitate colector, litri	50

Declaratie de conformitate CE

Declaratie de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declară că mașinile pentru tuns gazonul Husqvarna LC 141iV și LC 141i începând cu numărul de serie 2018XXXXXXX și Husqvarna LC 141C începând cu numărul de serie 2015XXXXXXX, respectă cerințele DIRECTIVEI CONSILIULUI:

• din 8 iunie 2011 privind „restrictiile de utilizare a anumitor substanțe periculoase” 2011/65/UE
• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE
• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE
• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE

Pentru informații privind emisiile de zgomot, consultați secțiunea cu Date tehnice.

Următoarele standarde au fost aplicate pentru certificarea Husqvarna LC 141iV și LC 141i: IEC 60335-2-77:2002, IEC 60335-1:2010+A1:2013, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 62233:2008

Următoarele standarde au fost aplicate pentru certificarea Husqvarna LC 141C: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2017+A11, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-11:2019

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala a efectuat evaluarea conformității potrivit Anexei VI din Directiva 2000/14/CE.

Huskvarna, 2020-10-13

$$ \Delta J _ {m} $$

Claes Losdal, Director de Dezvoltare / Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică.)

Содержание
