РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BHCB93640B BEKO

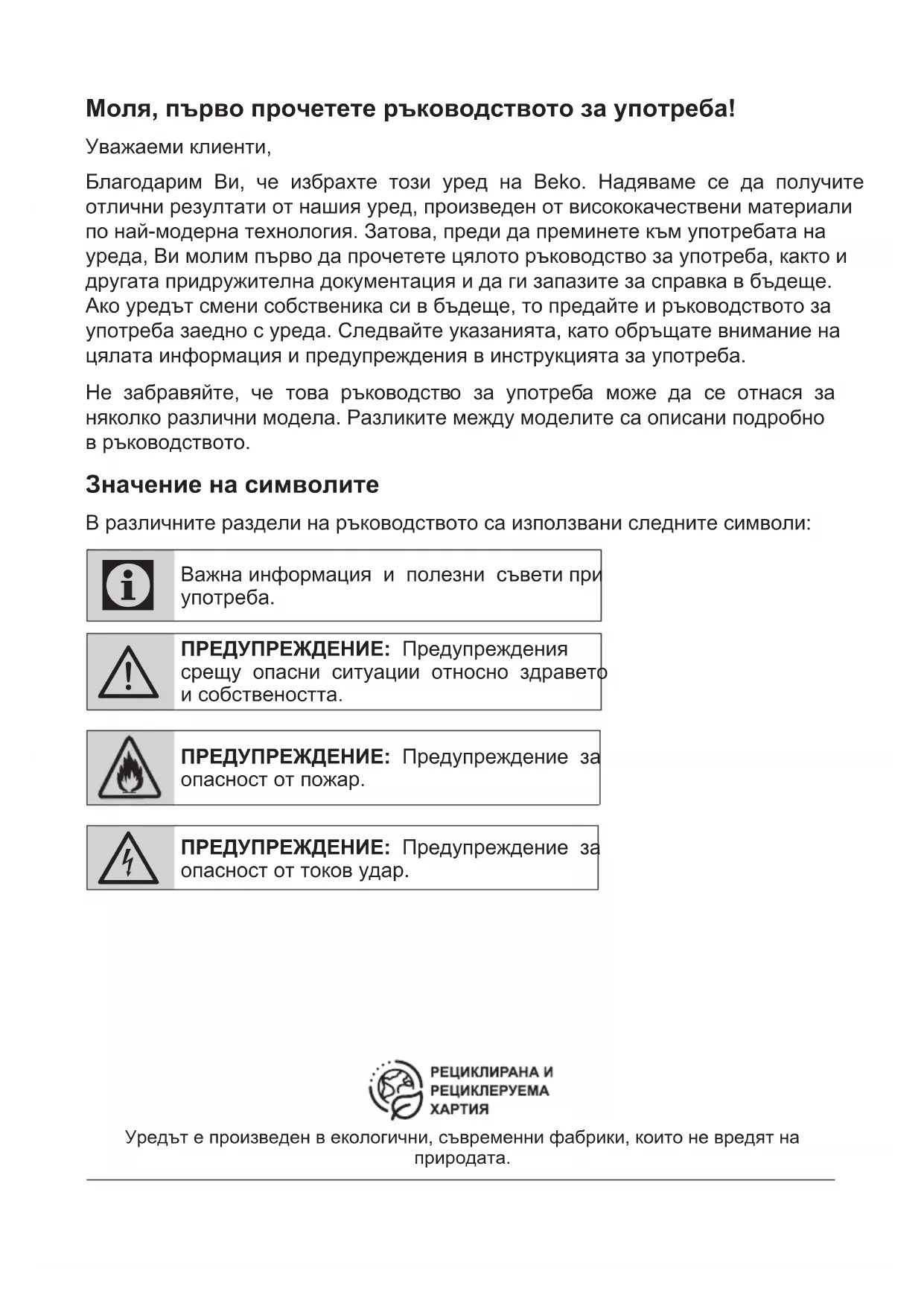

Моля, първо прочетете ръководството за употреба! Уважаеми клиенти, Благодарим Ви, че избрахте този уред на Beko. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба. Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството. Значение на символите В различните раздели на ръководството са използвани следните символи:

Важна информация и полезни съвети при

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността. ПРЕДУПРЕЖДЕНИЕ: Предупреждение за опасност от пожар.

ПРЕДУПРЕЖДЕНИЕ: Предупреждение за опасност от токов удар. Уредът е произведен в екологични, съвременни фабрики, които не вредят на природата.Абсорбатор / Ръководство за употреба 199 / BG

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа ин- струкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енер- гия; нараняване или по- вреди на собствеността. Неспазването на инструк- циите прави всяка гаран- ция невалидна.

• Продуктите Beko съ- ответстват на прило- жимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сер- визен център или спе- циалист и оторизиран сервиз с цел избягване на всякакви опасности. Погрешен или неквали- фициран ремонт може да доведе до опасност и риск за потребителя.

• Уредът е предназначен за битова употреба и по- добни приложения като: – Кухненски зони за пер- сонала в магазини, офиси и други работни

– Фермерски къщи – От клиенти в хотели и други видове жи- лищни среди, – Места за нощувка със

• Използвайте уреда само по предназначение, както е описано в това ръководство.

• Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.

• Този уред може да бъде използван от деца над

Важни инструкции за безопасност и опазване на околната среда200 / BG Абсорбатор / Ръководство за употреба 8 години и лица с огра- ничени физически, сен- зорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или ин- структирани относно употребата на уреда по безопасен начин и са наясно със свързаните

• На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извърш- ват от деца без надзора на възрастен.

• Минималното разстоя- ние между носещата по- върхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.

• Ако инструкциите за монтаж на газовия кот- лон посочват по-голямо разстояние, това трябва да бъде взето под вни-

• Проверете дали да- нните за вашето местно електрозахранване отго- варят на информацията върху табелката с данни.

• Никога не използвайте уреда, ако захранва- щият кабел или самия уред е повреден.

• За да избегнете риска от повреда на захранва- щия кабел, внимавайте да не го притискате, огъ- вате или търкате в остри ръбове. Дръжте захран- ващия кабел далеч от нагорещени повърхно- сти и открит пламък.

• Използвайте уреда само със заземени контакти. ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа докато монтажът не е на- пълно приключил.

• Разположете уреда по такъв начин, че щепсе-

Важни инструкции за безопасност и опазване на околната средаАбсорбатор / Ръководство за употреба 201 / BG лът винаги да е достъ-

• Не пипайте лампите ако са работили дълго време. Тъй като са го- рещи, могат да Ви изго- рят ръцете.

• Следвайте наредбите, определени от компе- тентните органи относно освобождаването на от- работения въздух (това предупреждение не се прилага при употреба без вентилационна

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен слу- чай, топлината може да предизвика деформи- ране на някои части на Вашия продукт.

• Изключете котлона преди да отстраните тенджерата, тигана и т.н.

• Не оставяйте гореща мазнина на котлона. Ти- гани с гореща мазнина могат да предизвикат самозапалване.

• Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде под- менян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

• Продуктът трябва да се почиства според ин- струкциите в ръковод- ството за употреба. Ако почистването не е извър- шено според инструкци- ите в ръководството за употреба, може да съ- ществува риск от пожар.

• Не използвайте нео- гнеупорни филтърни

Важни инструкции за безопасност и опазване на околната среда202 / BG Абсорбатор / Ръководство за употреба материали вместо на- стоящия филтър.

• Използвайте само ори- гинални части или та- кива, препоръчани от производителя.

• Не работете с продукта без филтъра и не от- странявайте филтрите, докато продуктът ра-

• В случай на поява на някакъв пламък, пре- къснете захранването на Вашия продукт и на другите готварски уреди.

• В случай на поява на ня- какъв пламък, покрийте пламъка и никога не из- ползвайте вода, за да го

• Изключвайте уреда преди всяко почистване и когато не го използ-

• Отрицателното наля- гане в околната среда не трябва да превишава 4 Па (4 х 10 бара) докато абсорбаторът за елек- трически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електри-

• В околната среда, къ- дето се използва абсор- батора, отработеният въздух от устройства, захранвани с газ или течно гориво, като на- пример стайна печка, трябва да бъде напълно изолиран или устрой- ството да бъде от херме- тически изолиран вид.

• Когато свързвате към вентилацията, използ- вайте тръби с диаметър 120 или 150 мм. Тръб- ната връзка трябва да бъде възможно най- къса и да има възможно най-малък брой чупки. Има опасност от заду- шаване! Дръжте опако- въчните материали далеч от достъпа на деца.

Важни инструкции за безопасност и опазване на околната средаАбсорбатор / Ръководство за употреба 203 / BG ВНИМАНИЕ: Достъпните части могат да се нагоре- щят ако се използват за- едно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.
• Вентилацията в стаята трябва да бъде оскъдна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въз- духа обратно в стаята).
• Поставените върху про- дукта предмети може да паднат. Не поставяйте никакви предмети върху

• Не оставяйте висок пла- мък да гори под абсор- батора когато е включен

• Съдовете в които се пържи с много мазнина трябва да бъдат посто- янно следени при упо- треба: прегрялото олио може да се възпламени.

директивата WEEE и Изхвърляне на отпадъчните

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).Този символ указва, че про-дуктът не бива да се изхвър-ля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой-ство трябва да бъде върнато в офи-циален пункт за събиране и рецикли-ране на електрически и електронни устройства. За да откриете тези пун-ктове за събиране, моля обърнете се към местния орган или търговецът, от който е закупен продуктът. Всяко до-макинство играе важна роля във въз-становяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предо-твратяването на потенциални нега-

Важни инструкции за безопасност и опазване на околната среда204 / BG Абсорбатор / Ръководство за употреба

Важни инструкции за безопасност и опазване на околната среда тивни последици върху околната сре- да и човешкото здраве.

Директива RoHS Закупеният от вас продукт съответ- ства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

Опаковъчните материали на продукта са. са произведени от рециклируеми материали в съответствие с нашите Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събиране на опаковъчни материали, посочени от местните власти.Абсорбатор / Ръководство за употреба 205 / BG

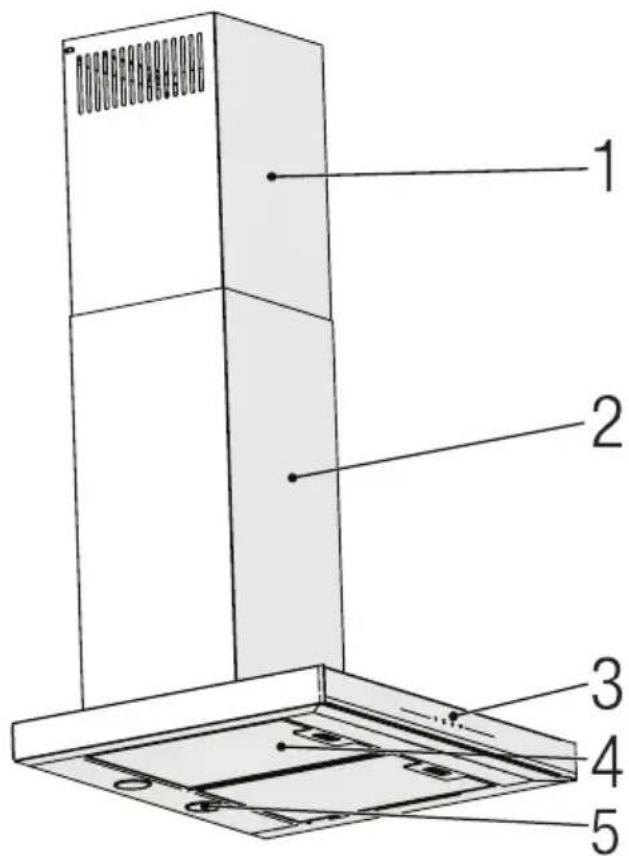

1. Вътрешна тръба2. Външен димоотвод3. Панел за управление4. Контролен Монтаж 5. Осветление за готвене

2.2 Технически данни

МоделBHCB 93640 B BHCB 93640 BHЗахранващо напрежение220-240V ~ 50 HzМощност на лампата2 x 3 WМощност на двигателя210 WДебит – 3. Ниво645 m³/hКлас на изолация на електродвигателяКлас FКлас на изолацияКлас I(Фигура 2) BHCB 93640 BBHCB 93640 BH(Фигура 1)

Функциониране на Уреда

3.1 Управление на Уреда

КЛЮЧ ФУНКЦИЯA : Светлина Вкл. / Изкл.Можете да осветите зоната за готвене, като натиснете този бутон. - Натиснете този бутон отново, за да включите и изключите лампата.B : 1. По етапен БутонРаботи с уреда на 1-ва скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.C : 2. По етапен БутонРаботи с уреда на 2-ра скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.D : Бутон 3-ти Работи с уреда на 3-та скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.

3.2 Енергоефективна Работа

в Условията на Икономия

• Когато използвате вашия уред, ре- гулирайте настройките на скоростта според силата на изпарения и ми- ризма, за да спестите енергия.

• Използвайте ниски скорости (1-2) при нормални условия и високи ско- рости (3) за интензивна миризма и

• Лампите на аспиратора са поста- вени за осветяване на зоната за го-

• Използването им за осветление на околната среда ще доведе до не- нужни разходи на енергия и недос- татъчно осветление.

• Вашият уред съдържа мотор с раз- лични скорости.

• За по-добри показатели препоръч- ваме да използвате ниски скорости при нормални условия и високи ско- рости в случаи на силни миризми и интензивни пари.

• Можете да стартирате вашия уред, като натиснете бутона за настройка на желаната скорост. (B, C, D)

• Можете да осветите зоната за го- твене, като натиснете лампата (A)

3.4 Автоматично Спиране

Вашият уред има функция за Автоматично Спиране, позволяваща му да се проветрява за малко по-дъл- го време и премахва нежеланите ми- ризми и пари вътре в околната сре- да и автоматично се изключва след приключване на готвенето. За да ак- тивирате функцията за Автоматично Спиране, натиснете произволен бутон за степен на скорост (B, C, D) на кон- тролния панел за повече от 2 секун- ди; 15-минутната функция на таймера ще се активира. Когато функцията за автоматично спиране е активна, на- тискането на същия бутон за скорост изключва функцията за автоматичноАбсорбатор / Ръководство за употреба 207 / BG спиране и двигателят на уреда ще спре. Тази функция се деактивира, когато превключвате между различни етапи на скоростта. Ако искате уре-дът да спре автоматично, трябва да активирате функцията за автоматич-но спиране отново.

3.5 Подмяна на Лампата

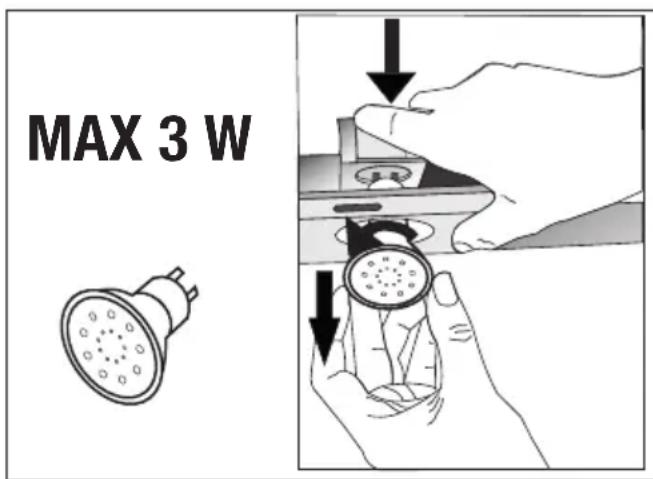

MAX 3 W (Фигура 3)Направете електрическите връзки на уреда. Вашият уред използва 3W точкова LED лампа. За да смените халогенните лампи, натиснете надо-лу държача на лампата отзад, завър-тете го малко по посока обратна на часовниковата стрелка и го извадете надолу. Приложете горната процес в обратен ред, за да инсталирате нови лампи (Фигура 3).КрушкаМощност на Крушката 3 W Държач / Фасунга GZ 10Напрежение на Крушката220 - 240 V

Функциониране на Уреда Размер 53 x 50 ммILCOS Код DR/F3-220-240-GZ10-50-53Светлинен поток 260 lmКорелирана цветна температура3000 KТози продукт съдържа източник на светлина с клас на енергийна ефек-тивност “F”.

• Парата се извлича през димоотвода, който се закрепва към свързва-щата глава на аспира-тора.
• Диаметърът на димоотвода трябва да е същият като свърз- ващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въздухът да излиза лесно от помещението.

• Въздухът се филтрира през въглеродния фил-тър и се рециркулира в помещението. Въгле-родният филтър се из-ползва, когато е невъзможно да се използва димоотвод в къщата.
• При употреба без димоотвод из- вадете капаците от димоотводния адаптер.208 / BG Абсорбатор / Ръководство за употреба

Функциониране на Уреда

• Извадете масления филтър. За да инсталирате въглеродния фил- тър, поставете филтъра върху раз- делите, като го центрирате върху пластмасовото парче от двете страни на тялото на вентилатора, затегнете го, като завъртите на- дясно или наляво.

• Сменете алуминиевия маслен фил- тър.Абсорбатор / Ръководство за употреба 209 / BG

Почистване и поддръжка

Преди почистване и под-дръжка изключете проду-кта от контакта или го из-ключете от копчето.

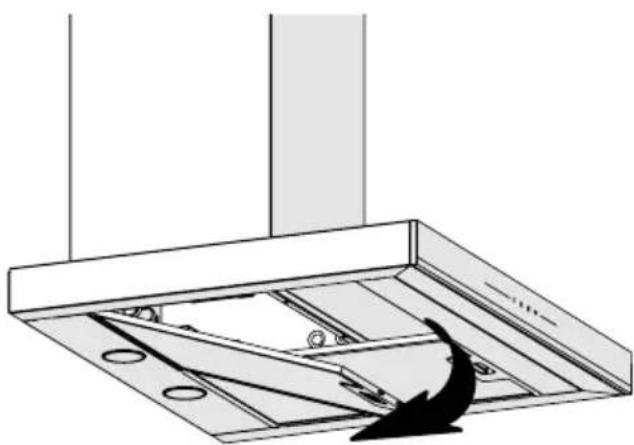

Алуминиевият маслен филтър се из- ползва за задържане на маслените частици във въздуха. Алуминиевите филтри могат да променят цвета си след многократно почистване. Това е нормално и не е нужно да сменяте филтрите си.(Фигура 4)

• Избутайте ключалката на алумини- евия филтър напред.
• След това го издърпайте леко на- долу и го издърпайте (Фигура 4). В противен случай можете да огънете филтъра. Измийте и изплакнете алуминиевите маслени филтри с течен препарат и заменете алуми-ниевите маслени филтри в техните гнезда, като извършите посочените по-горе стъпки в обратен ред. Тези алуминиеви маслени филтри се из-ползват за задържане на маслените частици във въздуха. Можете също да измива-те алуминиевите маслени филтри в пералнята. ВНИМАНИЕ: В случай на нормална употреба, по-чиствайте алуминиевите маслени филтри веднъж месечно.

4.2 Подмяна на Въглеродни

(Фигура 5) • Купуваният от вас уред е подходящ за използване с въглеродни филтри.

• Извадете алуминиевите маслени филтри (Фигура 4).
• Поставете долната част на въгле- родния филтър в шкафа на двига-теля (Фигура 5).

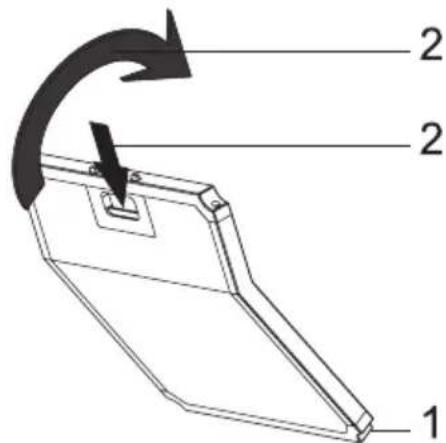

• Натиснете ушенцето на въглерод- ния филтър и го бутнете напред, уверете се, че ушенцата на въгле-родния филтър са се фиксирали и блокирали. (Фигура 5). • Поставете алуминиевите маслени филтри.210 / BG Абсорбатор / Ръководство за употреба

• Карбоновият филтър ни- кога не трябва да се мие.

• Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

• Можете да закупите въ- глеродния филтър от ото- ризирани търговци.

Почистване и поддръжкаАбсорбатор / Ръководство за употреба 211 / BG

• И от повърхността на стъклото за електрически печки.

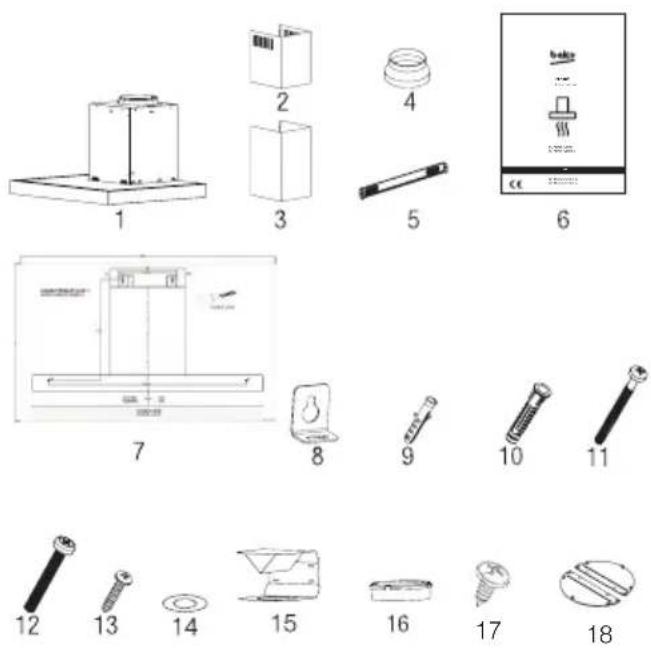

5. Свързваща планка за тръбата

6. Ръководство на потребителя

8. 2x Окачващи Плочи

12. 2x M5x35 Винт за Свързване на

13. 2х 3,9x22 винт за свързващата

15. Въздушна преграда

17. 2x 3.5x9.5 Винт за за свързва- ща

ВНИМАНИЕ: Преди да за- почнете монтажа, прочете- те информацията за безо- пасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не извър- шите монтажа с винтове и стабилизатори в съответ- ствие с тези инструкции, това може да доведе до то-

За монтажа на аспиратора се свърже- те с най-близкия оторизиран сервиз. Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

• Преди монтажа трябва да се вземе предвид разстоянието между печ- ката и аспиратора. Това разстояние трябва да бъде 65 см (Фигура 6).

• При газови печки, разстоянието трябва да бъде измерено от повърх- ността на решетката,212 / BG Абсорбатор / Ръководство за употреба Информацията, необходима, за да се направи местоположението подходя-що за монтиране на аспиратора, е да-дена по-долу.
• Стената трябва да е равна, права и да има достатъчна носеща способ-ност. • Дълбочината на пробитите отвори трябва да съответства на дължи-ната на болтовете. • Предоставените болтове и дюбели са подходящи за тухлени стени. За други строителни материали (напр. Гипсокартон, плоча, порест бетон) трябва да се използват подходящи фиксиращи дюбели и гайки. Ø10mm (Фигура 7) ВНИМАНИЕ: Преди про-биване се уверете, че няма токови, газови или водопроводни тръби в не-посредствена близост до местата на пробиване.Начертайте линия на средно место-положение от тавана перпендикуляр-но на долния ръб на аспиратора.Фиксирайте схемата за монтаж на стената. За точки A и B вземете за ориентир максималните размери на аспиратора, а точките за пробиване A и B, които сте маркирали с бормаши- на Ø6 мм, и поставете Ø6мм пласт- масови тапи за стена. Закрепете ди-моотводната плоча към стената с 2 винта 3,9x22 (Фигура 8). За да закрепите корпуса на аспира-тора, пробийте точките C, D, E, F за-дадени в шаблона за монтаж, с бор-машина Ø10 мм и поставете пласт-масови дюбели Ø10 мм в тези точки (Фигура 8). Закрепете 2 части от 5.5x60 винт за окачване към точки C и D с хлабина 5 мм между главата на винта и стената (Фигура 8).(Фигура 8)Монтирайте две части висящи плочи към тялото на аспиратора с монтажни винтове M5x35 (Фигура 8).

Монтиране на УредаАбсорбатор / Ръководство за употреба 213 / BG

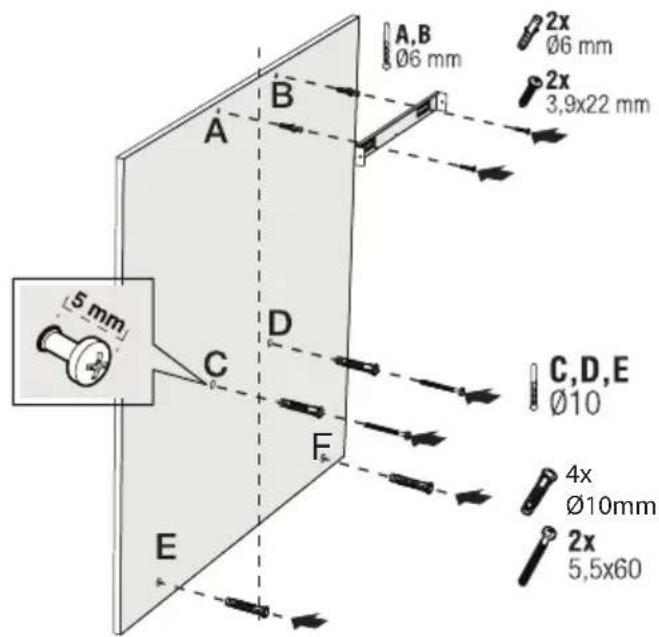

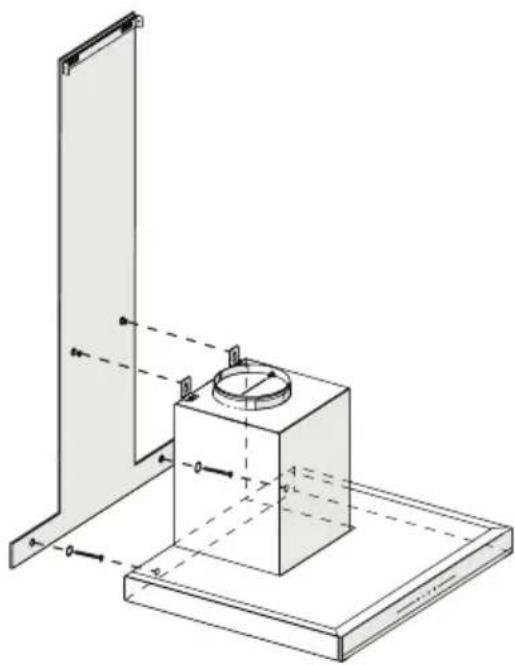

Монтиране на Уреда (Фигура 9)Задръжте аспиратора и го поставете върху монтажните винтове на стената и затегнете винтовете (Фигура 9).Монтирайте шайби M4 на винтовете за окачване 5.5x60. Закрепете аспи-ратора с винт 5.5x60 към стената през монтажния отвор от вътрешната стра-на на уреда (Фигура 9).

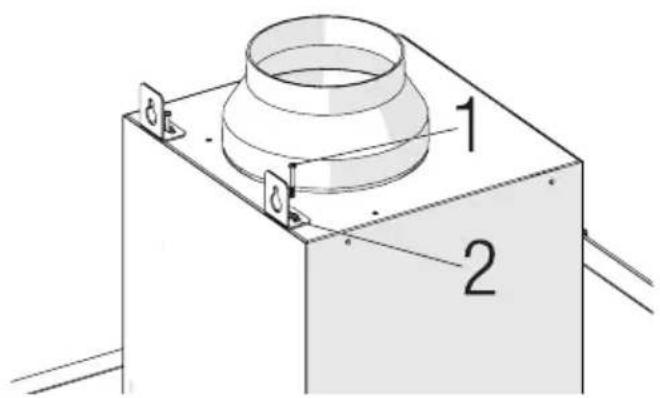

Ако използвате пластмасовия адап-тер за димоотвод Ø 120/150 мм, свър-жете единия край на тръбата към този адаптер, ако няма да го използвате, към директния изход на продукта. Свържете другия край на тръбата към вашия димоотвод. Проверете дали тези две връзки са достатъчно стег-нати, за да не излязат, когато уредът работи с пълна мощност. Проверете дали клапите в димоотвода работят, когато са затегнатисъс скоби. Свържете димоотводния канал извън адаптера (Фигура 11/a). Ако свързващият канал е монтиран вътре в адаптера, не трябва да се из-смуква въздух, тъй като димоотводът, който предотвратява връщането на въздуха, ще остане затворен (Фигура 11/b). Дължината на тръбната връзка, както и броят на тръбите трябва да бъде възможно най-малък.A : Димоотводна изходна тръбаB : Възвратни клапиC: Пластмасов ДимоотводВентилите са затворени, тогава уре- дът не работи и предотвратява на- влизането на външна миризма и прах.(Фигура 10) Ok Not Ok (a) (b)(Фигура 11)214 / BG Абсорбатор / Ръководство за употреба с въглероден филтър от перфори- рания, разположен на димоотвода. Сглобете въздушната преграда както е показано по-долу. (Фигура 13) В средата на плочата за димоотвода има разделител. Поставете средната точка на този раздел върху линията, която е начертана перпендикулярно на стената. Подравнете хоризонтално и маркирайте отворите с химикалка, където ще бъде монтирана свързва- щата плоча (Фигура 13/A, B). Пробийте маркираните точки с бор- машина Ø6 мм и вмъкнете две Ø6 мм пластмасови дюбели в пробитите от- вори (Фигура 13/A, B). Закрепете димоотводната плоча към стената с винтове 3.9x22 (Фигура 13/A, B). За монтажа на въздушната преграда, пробийте точки C, D, E, F със свред- ло Ø6 мм и поставете пластмасовите дюбели Ø6 мм (Фигура 13).

5.5 Монтаж на Аспиратора

към Димоотвода Направете електрическата връзка на аспиратора, преди да започне- те инсталирането на димоотвода. Плъзнете димоотводните плочи око-

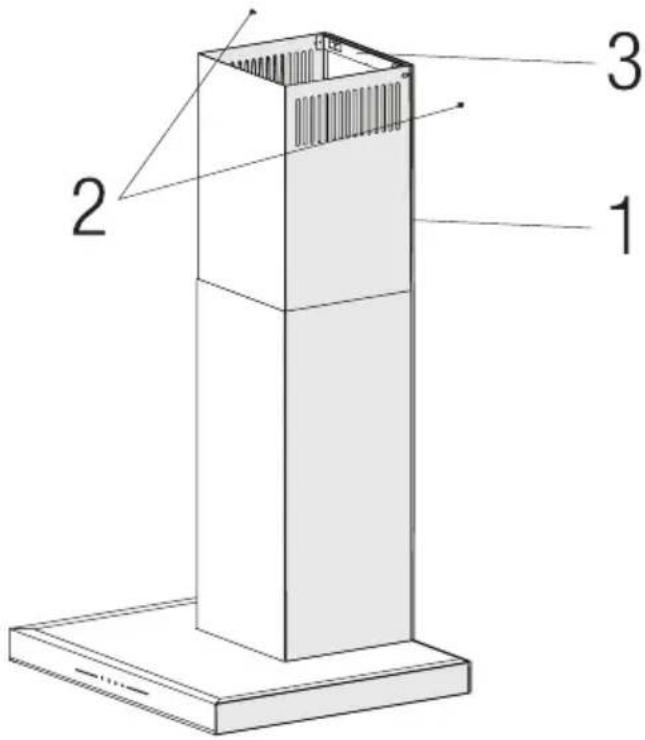

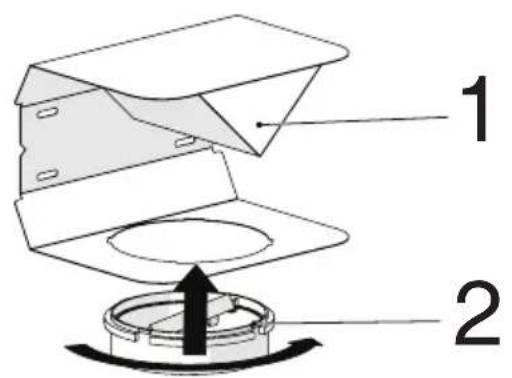

Инсталирайте димоотвода към табе- лата за закрепване на димоотвода, която е закрепена към стената от гор- ните й външни ръбове (Фигура 12). (Фигура 7)

3. Свързваща планка за тръбата

5.6 Монтаж на Въздушна

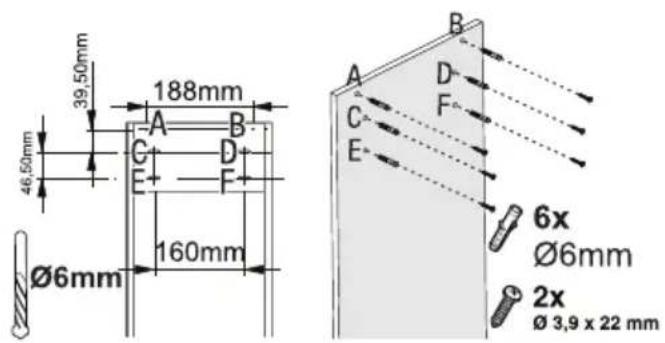

Преграда (BHCB 93640 BH) Докато използвате с въглеродния филтър, с вашия уред се осигурява въздушна преграда с цел да осво- бодите въздуха, който се почиства

Монтиране на УредаАбсорбатор / Ръководство за употреба 215 / BG

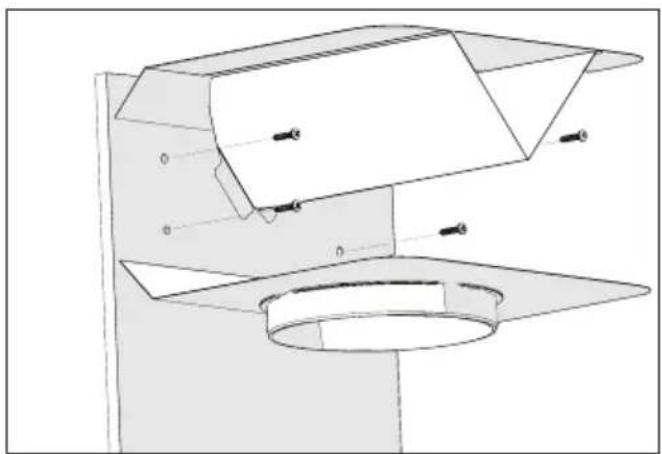

(Фигура 14)1. Въздушна преграда2. Пластмасов димоотводПрикрепете пластмасовия адаптер за димоотвода, който е включен в паке-та, по посока на въздушната прегра-да. Закрепете димоотводния адап-тер, като го завъртите в посоката на стрелката (Фигура 14).(Фигура 15)Сглобете групата на въздушната пре-града с 3,9 x 22 винта от точки C, D, E, F, които вече сте подготвили (Фигура 8). Сглобете тялото на аспиратора (Фигура 7).

Монтиране на Уреда (Фигура 16)1. Алуминиева Тръба за Изпускане на ВъздухСглобете тръбата за изпускане на въздух (Фигура 16). Тъй като усукването и огъ-ването в алуминиевата тръба ще доведе до нама-ляване на всмукателната мощност, избягвайте усук-ването и огъването, докол-кото е възможно.Поставете димоотводите на аспира-тора (Фигура 12)216 / BG Абсорбатор / Ръководство за употреба

Отстраняване на неизправности Отстраняване на неизправности Първопричина Помощ Уредът не работи. Проверете предпазителите си. Възможно е предпазителят да бъде раздут, прегледайте и го възстановете. Уредът не работи. Проверете електрическата

Главното напрежение трябва да бъде между 220 и 240 V. Уредът не работи. Проверете електрическата

Проверете дали работи друг уред във вашата

Проверете електрическата

Главното напрежение трябва да бъде между 220 и 240 V. Осветлението не

Проверете превключвателя на

Ключът на лампата трябва да е в позиция “on” (вкл.). Осветлението не

Проверете лампите. Лампите на уреда трябва

недостатъчен. Проверете алуминиевия филтър. При нормални работни условия алуминиевият маслен филтър се почиства поне веднъж

недостатъчен. Проверете въздуха към димоотвода. Димоотводът трябва да бъде във ''включено''
