NÁVOD NA OBSLUHU BHCB93640B BEKO

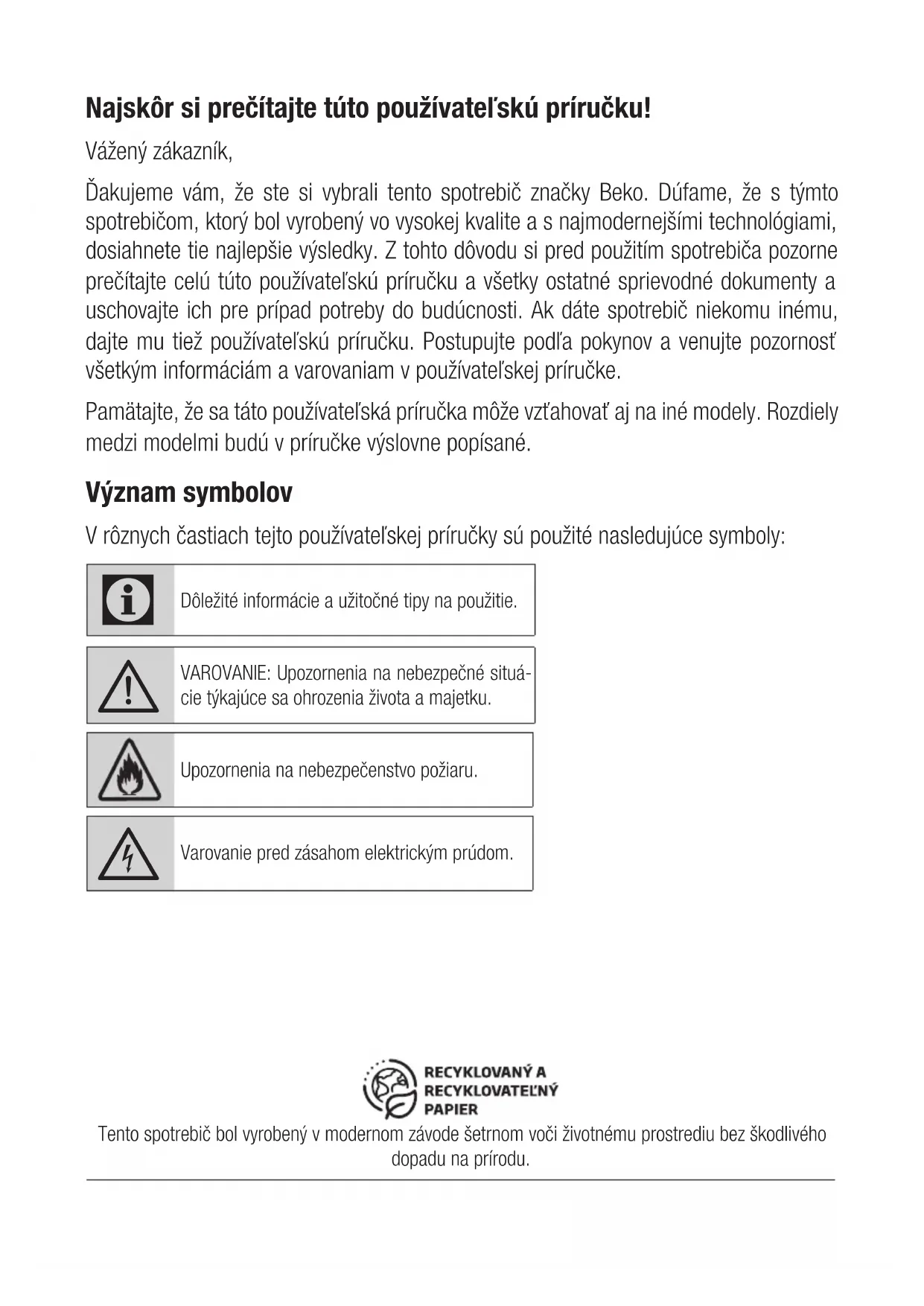

Dôležité informácie a užitočné tipy na použitie.

VAROVANIE: Upozornenia na nebezpečné situá- cie týkajúce sa ohrozenia života a majetku. Upozornenia na nebezpečenstvo požiaru.

Varovanie pred zásahom elektrickým prúdom. Tento spotrebič bol vyrobený v modernom závode šetrnom voči životnému prostrediu bez škodlivého dopadu na prírodu.166 / SK Digestor / Používateľská príručka

1.1 Všeobecná bezpečnosť

Dôležité bezpečnostné pokyny: Dôkladne si ich prečítajte a uscho- vajte pre nahliadnutie v budúcnosti Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu ochrániť pred zranením osôb, poškodením majetku, vznikom požiaru alebo pred zásahom elektrickým prú- dom. Nedodržanie týchto pokynov zruší platnosť akejkoľvek záruky.

• Produkty Beko spĺňajú platné bezpečnostné štandardy. V prí- pade akéhokoľvek poškodenia spotrebiča alebo napájacieho kábla musí byť oprava alebo výmena vykonaná predajcom, servisným centrom alebo odbor- níkom z autorizovaného servisu, aby sa predišlo akémukoľvek nebezpečenstvu. Chybná alebo neodborná oprava môže pre užívateľa predstavovať nebezpe- čenstvo a riziko.

• Tento spotrebič je určený len na použitie v domácnostiach a po- dobných prostrediach, ako sú napríklad: – kuchynky pre zamestnancov v obchodoch, kanceláriách a iných pracovných prostredi- ach, – budovy na farmách, – priestory pre klientov v ho- teloch, moteloch a ďalších obytných prostrediach, – prostredia ubytovania typu Bed and Breakfast.

• Spotrebič používajte iba na ur- čený účel, ako je popísané v tomto návode.

• Výrobca nenesie žiadnu zod- povednosť za žiadne škody spôsobené nesprávnou alebo nevhodnou inštaláciou alebo ne- vhodným používaním produktu.

• Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, vnemo- vými alebo mentálnymi schop- nosťami, prípadne nedostatkom skúseností a vedomostí, pokiaľ sú počas prevádzky spotrebiča pod náležitým dozorom alebo sú im dané inštrukcie o bezpečnom používaní spotrebiča a sú si ve- domí sprievodných rizík.

Dôležité pokyny týkajúce sa bezpečnosti a životného prostrediaDigestor / Používateľská príručka 167 / SK

• Deťom nesmie byť dovolené hrať sa so spotrebičom. Deti bez do- zoru nesmú vykonávať čistenie ani používateľskú údržbu.

• Minimálna vzdialenosť medzi varnými plochami sporáka a naj- nižšou časťou odsávača musí byť najmenej 65 cm.

• Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdiale- nosť, musíte ju zohľadniť.

• Spotrebič zapájajte iba do uzem- nenej zásuvky. VAROVANIE: Spotrebič nepripá- jajte k elektrickej sieti, kým úplne nedokončíte inštaláciu.

• Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.

• Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Keďže sú horúce, mohli by ste si popáliť ruky.

• Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúšťania odsávaného vzdu- chu (toto neplatí pre použitie bez dymovodu).

• Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atď. V opačnom prípade môže teplo spôsobiť deformáciu niektorých častí vášho spotre- biča.

• Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.

• Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčiniť samo- vznietenie.

• Dávajte pozor na závesy a pri- krývky, keďže by olej pri tepelnej úprave mohol vzbĺknuť, napr. pri smažení.

Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia168 / SK Digestor / Používateľská príručka

• Filter mastnoty sa musí vymie- ňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.

• Spotrebič musí byť čistený v sú- lade s používateľskou príručkou. Ak čistenie nebolo vykonané v súlade s používateľskou príruč- kou, môže hroziť nebezpečen- stvo požiaru.

• Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňo- vzdorné.

• Používajte len originálne časti odporúčané výrobcom.

• Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas pre- vádzky spotrebiča.

• V prípade, ak sa na spotrebiči ob- javia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.

• V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.

• Spotrebič odpojte pred každým čistením a v prípade, že ho ne- používate.

• Negatívny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokiaľ je digestor pre elek- trickú varnú dosku v prevádzke súčasne so spotrebičmi fungujú- cimi na inom type energie.

• V prostredí, kde je tento spotre- bič používaný, musia byť výfuky zariadení fungujúcich na pali- vách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

• Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mať čo najmenej kolien. Nebezpečenstvo udusenia! Všetky obaly uchovajte mimo do- sahu detí. VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu za- hriať.

• Výfuk spotrebiča nesmie byť na- pojený na vzduchové potrubia, ktoré obsahujú iný dym.

Dôležité pokyny týkajúce sa bezpečnosti a životného prostrediaDigestor / Používateľská príručka 169 / SK

Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Vetranie miestnosti môže byť nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami vyu- žívajúcimi plyn alebo iné palivá (toto sa nevzťahuje na zariade- nia, ktoré vypúšťajú vzduch späť do tej istej miestnosti).

• Predmety položené na spotrebič môžu spadnúť. Na spotrebič ne- klaďte žiadne predmety.

• Fritézy sa musia počas používa- nia nepretržite monitorovať: pre- hriaty olej môže vzplanúť.

1.2 Súlad so smernicou o OEEZ a

likvidácia vyradeného produktu: Tento výrobok je v súlade so smernicou o OEEZ. (2012/19/EU). Tento výrobok je označený klasi- fikačným symbolom pre odpad z elektrických a elektronických zariadení (OEEZ). Tento symbol znamená to, že tento vý- robok sa na konci jeho životnosti ne- smie likvidovať spolu s iným domácim odpadom. Použité spotrebiče sa musia odovzdať na oficiál- nych zberných miestach na recykláciu elektrických a elektronických zariadení. Obráťte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných za- riadení. Každá domácnosť zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov. Správna likvidácia starého spotrebiča pomáha predísť mož- ným negatívnym následkom pre životné prostredie a ľudské zdravie.

1.3 Súlad so smernicou RoHS

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EÚ RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie obalení

Obalové materiály tohto výrobku sú vy- robené z recyklovateľných materiálov v súlade s našimi Národnými environ- mentálnymi predpismi. Baliaci materiál nelikvidujte spolu s domovým odpadom alebo iný- mi druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.170 / SK Digestor / Používateľská príručka

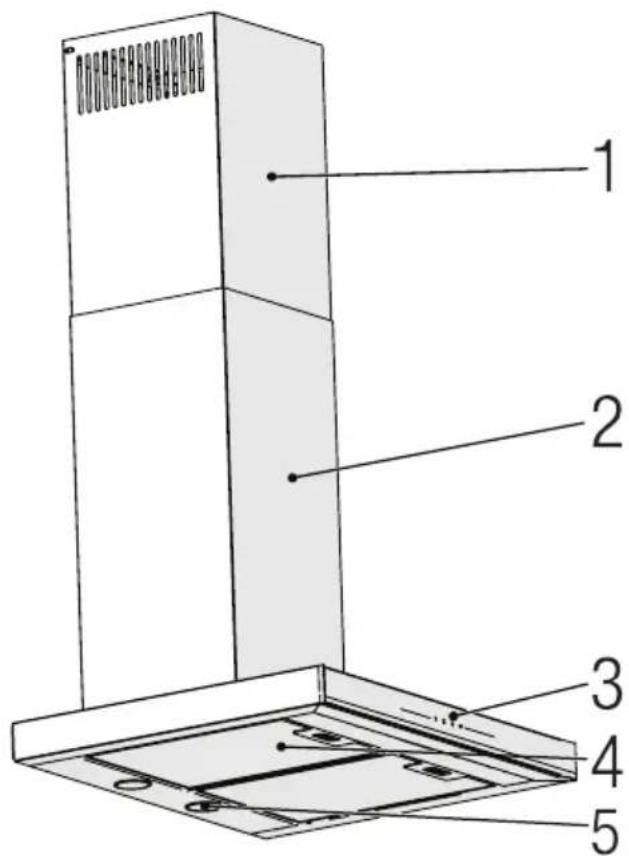

25Digestor / Používateľská príručka 171 / SK

Prevádzka spotrebiča

3.1 Ovládanie spotrebiča

KEY FUNKCIEA : Zapnutie/vypnutie svetlaStlačením tohto tlačidla môžete osvietiť varnú oblasť. Pre vypnutie lampy stlačte tlačidlo znovu.B : 1. Tlačidlo etapyPrevádzkuje spotrebič pri prvej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti ob-razovky sa vypne.C: 2. Tlačidlo etapyPrevádzkuje spotrebič pri dru-hej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti ob-razovky sa vypne.D : 3. Tlačidlo etapyPrevádzkuje spotrebič pri tre-tej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti ob-razovky sa vypne.

3.2 Energeticky efektívne používanie

• Pri používaní spotrebiča, upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.

• Používajte nízku rýchlosť (1-2) za obvyklých podmienok a vysokú rýchlosť (3) pri intenzívnom zápachu a pary.

• Lampy na odsávači sú umiestnené pre osvetle- nie priestoru na varenie.

• Ich používanie na osvetlenie priestoru bude viesť k zbytočným výdavkom energie a k nedosta- točnému osvetleniu.

3.3 Používanie digestora

• Váš spotrebič obsahuje motor, ktorý má premen- livú rýchlosť.

• Pre lepšiu výkonnosť odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.

• Spotrebič môžete spustiť stlačením tlačidla požadovaného nastavenia rýchlosti. (B, C, D)

• Varnú zónu môžete osvetliť stlačením lampy (A).

3.4 Automatické zastavenie

Váš prístroj má funkciu automatického zastavenia, ktorá umožňuje trochu vetrať a odstrániť nežiadu- ce pachy a pary vo vnútri prostredia a po ukončení varenia sa automaticky vypne. Ak chcete povoliť funkciu automatického zastavenia, stlačte ľubo- voľné tlačidlo rýchlostného stupňa (B, C, D) na ovládacom paneli dlhšie ako 2 sekundy; aktivuje sa funkcia 15-minútového časovača. Ak je funk- cia automatického zastavenia aktívna, stlačením toho istého tlačidla rýchlosti sa deaktivuje funkcia automatického zastavenia a motor spotrebiča sa zastaví. Táto funkcia je vypnutá, keď prepínate medzi rôznymi stupňami rýchlosti. Ak chcete, aby sa zariadenie zastavilo automaticky, musíte znova povoliť funkciu automatického zastavenia.

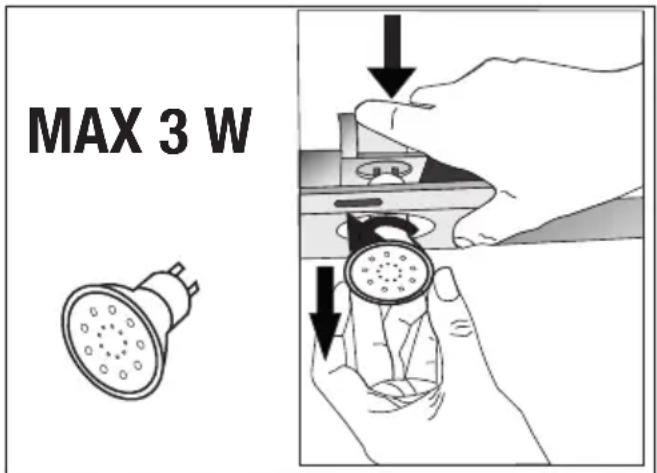

3.5 Výmena žiaroviek

MAX 3 W (Obrázok č. 3) Vykonajte elektrické pripojenie spotrebiča. Váš spotrebič používa bodové LED svetlo 3W. Pri vý-172 / SK Digestor / Používateľská príručka

Prevádzka spotrebiča mene žiaroviek zatlačte držiak smerom dozadu, otočte ho proti smeru hodinových ručičiek a vyber- te ho smerom dole. Použite vyššie uvedenú ope- ráciu dozadu a nainštalujte nové žiarovky (Obrázok č. 3). Žiarovka Výkon žiarovky 3 W Držiak / zásu- vka GZ 10 Napätie žiarovky

Veľkosť 53 x 50 mm ILCOS kód DR/F3-220-240-GZ10-50-53 Svetelný tok 260 lm Súvisiaca teplota farby 3000 K Tento výrobok obsahuje svetelný zdroj triedy ener- getickej účinnosti “F”.

3.6 Prevádzka s komínom

• Para sa odvádza cez komínové po- trubie, ktoré je pripevnené k pripo- jovacej hlave na odsávači pár.

• Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch ľahko un- ikať z miestnosti.

3.7 Prevádzka bez komína

• Vzduch sa filtruje cez uhlíkový filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, keď nie je možné v dome použiť komín.

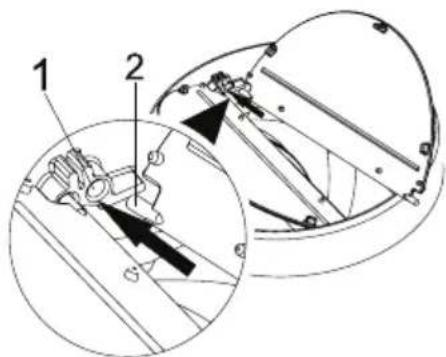

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.

• Odstráňte tukové filtre. Ak chcete nainštalovať uhlíkový filter, nasaďte filter na úchytky centro- vaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo doľava.

• Vymeňte tukový filter.Digestor / Používateľská príručka 173 / SK

Tukový filter zadržuje častice oleja zo vzduchu. Tukové filtre môžu po opakovanom vyčistení zme- niť farbu. To je normálne a nie je potrebná výmena filtrov. (Obrázok č. 4)

• Tukový filter zatlačte dopredu.

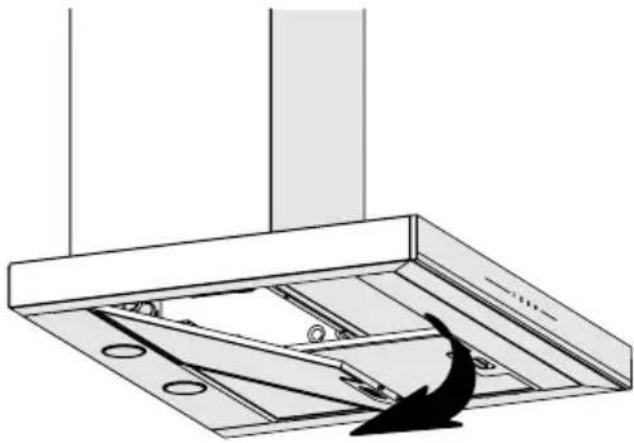

• Potom ho mierne potiahnite a vytiahnite (Obrázok č. 4). V opačnom prípade môžete filter ohnúť. Tukové filtre umyte a opláchnite tekutým čistiacim prostriedkom a vráťte tukové filtre do svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tento filter zadržuje častice oleja zo vzduchu.

Tukové filtre môžete umývať v umý- vačke riadu.

VÝSTRAHA : V prípade normálneho používania vyčistite filter raz za me- siac.

4.2 Výmena uhlíkových filtrov

• Spotrebič, ktorý ste si zakúpili, je vhodný pre použitie s uhlíkovými filtrami.

• Odstráňte tukové filtre (Obrázok č. 4).

• Umiestnite spodnú časť uhlíkového filtra do skrinky motora (Obrázok č. 5)

• Stlačte jazýček uhlíkového filtra a zatlačte ho do- predu a uistite sa, že úchytky uhlíkového filtra sú zasunuté a uzamknuté (Obrázok č. 5).

• Uhlíkový filter sa nesmie nikdy umývať.

• Vymeňte uhlíkové filtre raz za 3 mesiace.

• Uhlíkový filter môžete získať od autorizovaných servisov.174 / SK Digestor / Používateľská príručka

Inštalácia spotrebiča

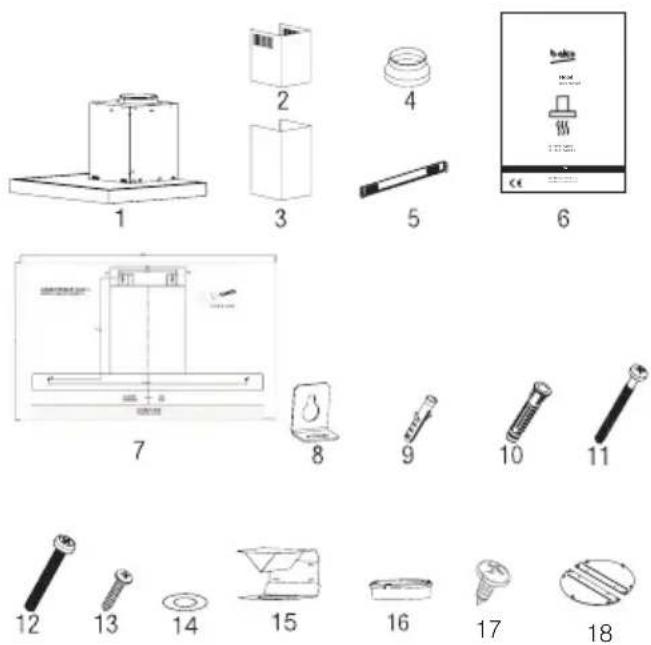

5.2 Inštalačné príslušenstvo

2. Vnútorný vzduchovod

5. Komínová prípojová doska

13. 2x 3.9x22 Skrutka prípojnej dosky vzducho-

16. Plastový adaptér (odvádzač vzduchu)

Informácie potrebné pre miesto vhodné miesto na inštaláciu odsávača pár, sú uvedené nižšie.

UPOZORNENIE: Pred začatím in- štalácie si prečítajte bezpečnostné pokyny v používateľskej príručke.

UPOZORNENIE: Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom. Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu. Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

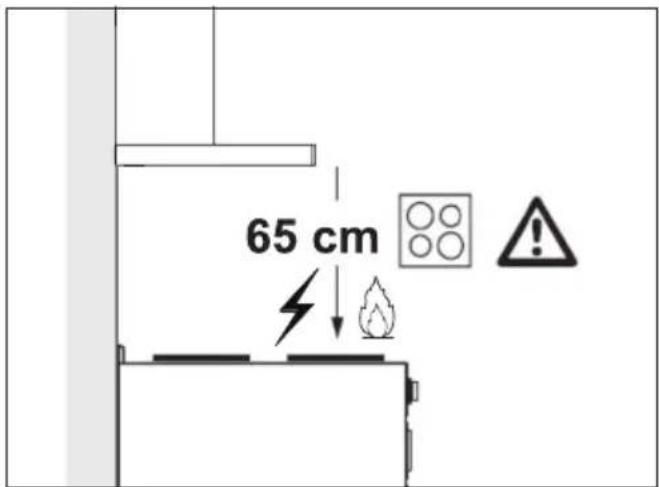

• Pred zmontovaním zvážte vzdialenosť medzi sporákom a odsávačom. Táto vzdialenosť musí byť aspoň 65 cm (Obrázok č. 4).

• U plynových sporákov sa musí merať vzdialenosť od povrchu mriežky,

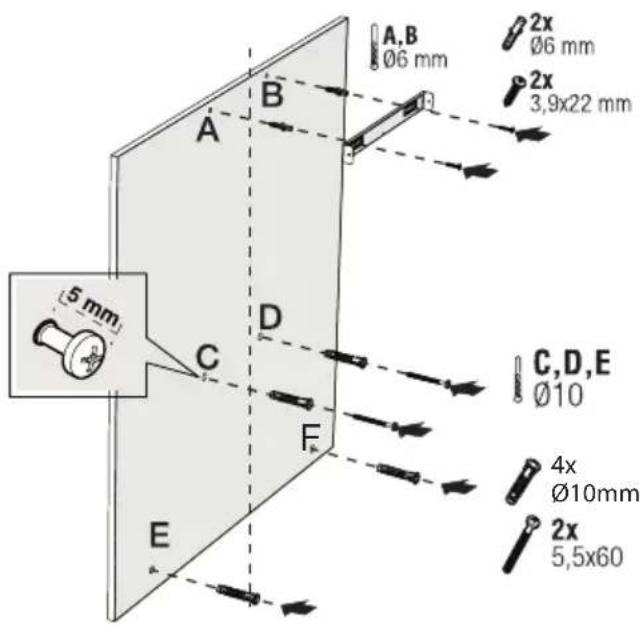

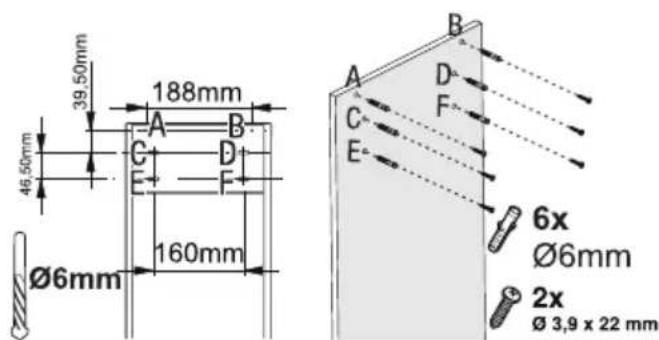

• Pre elektrické sporáky od povrchu skla.Digestor / Používateľská príručka 175 / SK Ak chcete namontovať telo odsávača pár, vyvŕtaj- te body C, D, E, F uvedené na inštalačnej šablóne pomocou Ø10mm vrtáka a do týchto bodov vložte plastové hmoždinky Ø10mm ( Obrázok č. 8). Namontujte 2 kusy upevňovacích skrutiek 5,5 x 60 do bodov C a D s vôľou 5 mm medzi hlavou skrut- ky a stenou (Obrázok č. 8). (Obrázok č. 8) Namontujte dva kusy závesných dosiek na telo odsávača pomocou montážnych skrutiek M5x35 (Obrázok č. 8). (Obrázok č. 9)

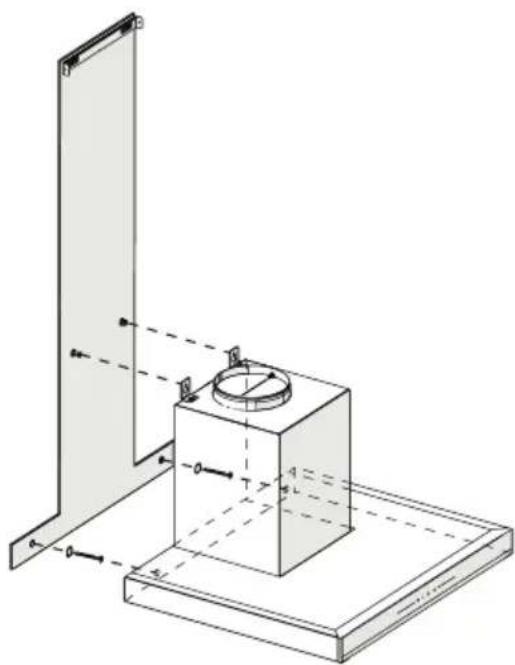

5.3 Inštalácia spotrebiča na stenu

• Stena musí byť plochý, rovný a musí mať dosta- točnú nosnosť.

• Hĺbka navŕtaných otvorov musí byť v súlade s dĺžkou skrutiek.

• Dodané skrutky a hmoždinky sú vhodné pre tehlové steny. Pri ostatných stavebných ma- teriáloch (napr. sadrokartón, doska, pórobetón) sa použijú vhodné upevňovacie hmoždinky a matice.

Ø10mm (Obrázok č. 7)

VÝSTRAHA : Pred vŕtaním sa uisti- te, že v tesnej blízkosti miest vŕtania nie sú rozvody elektriny, plynu alebo vody. Nakreslite strednú čiaru od stropu kolmo na dolný okraj odsávača. Namontujte schému montáže na stenu. Pokiaľ ide o body A a B, berte ako referenciu maximálne roz- mery odsávača pár a vyvŕtajte body A a B, ktoré ste označili vrtákom Ø6mm, a vložte Ø6mm plastové hmoždinky. Nainštalujte spojovaciu dosku pre od- vod pár k stene pomocou 2 kusov skrutiek 3,9x22 (Obrázok č. 8).

Inštalácia spotrebiča176 / SK Digestor / Používateľská príručka Odsávač pár držte za jeho telo a položte ho na montážne skrutky na stene a utiahnite skrutky (Obrázok č. 9). Namontujte podložky M4 k závesným skrutkám 5,5 x 60. Zaistite odsávač pár pomocou skrutky 5,5 x 60 k stene cez montážny otvor na vnútornej strane spotrebiča (Obrázok č. 9).

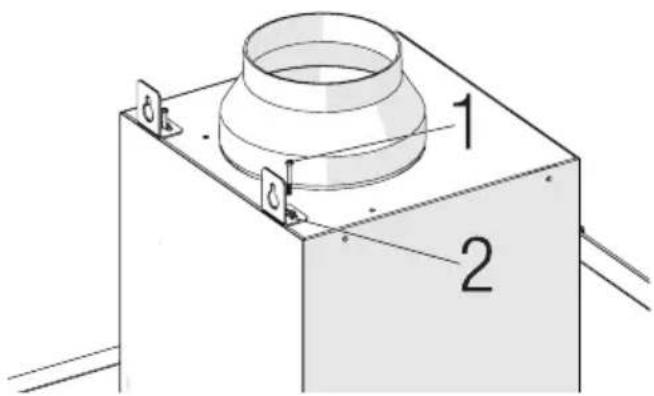

5.4 Pripojenie na komín

Ak sa chystáte použiť Ø 120/150 mm plasto- vý komínový adaptér, pripojte jeden koniec rúrky k tomuto adaptéru, ak ho nebudete používať, k priamemu výstupu na produkte. Pripojte druhý ko- niec rúry k vášmu komínu. Skontrolujte, či sú tieto dve spoje dostatočne pevné, aby sa nevysunuli, keď bude prístroj prevádzkovaný na plný výkon. Skontrolujte, či klapky vo vnútri komína fungujú, ak sú utiahnuté svorkami. Pripojte potrubie komíno- vého vývodu mimo adaptér (Obrázok 11/a). Ak je spojovací kanál namontovaný vo vnútri adaptéra, nesmie dôjsť k nasávaniu vzduchu, pretože komí- nová klapka, ktorá bráni spätnému toku vzduchu, zostane zatvorená (Obrázok 11/b). Dĺžka spojení rúr, ako aj počet kolien musí byť čo najmenší. A: Výstupná rúra pre komín B: Spätné klapky C: Plastový vzduchovod Keď sú ventily zatvorené, potom prístroj nefunguje a zabraňuje vniknutiu vonkajšieho pachu a prachu. (Obrázok č. 10)

Nie je OK (Obrázok č. 11)

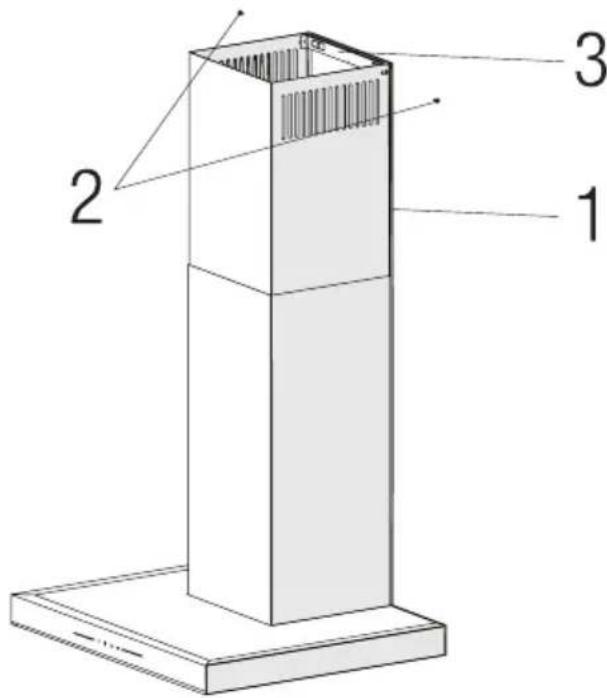

5.5 Inštalácia odsávača do komína

Pred začatím inštalácie komína vykonajte elek- trické pripojenie odsávača pár. Nasuňte komínové platne okolo tela odsávača. Nainštalujte komínovú platňu na platňu na upev- nenie komína, ktorá je pripevnená k stene z jej horných vonkajších okrajov (Obrázok č. 12). (Obrázok č. 12)

3. Komínová prípojová platňaDigestor / Používateľská príručka

Inštalácia spotrebiča

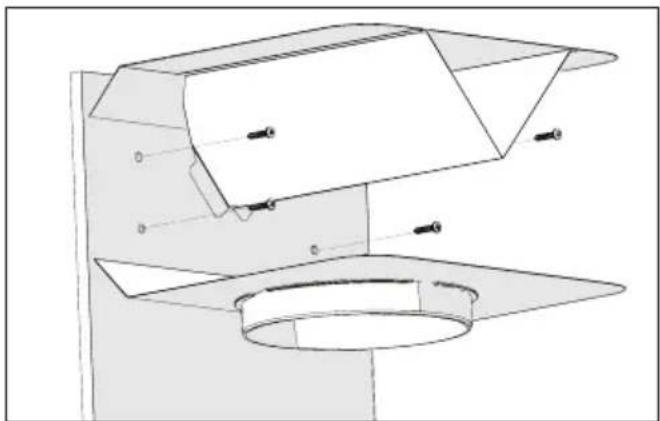

5.6 Inštalácia vzduchovej clony

(BHCB 93640 BH) Počas používania s uhlíkovým filtrom sa so zaria- dením dodáva vzduchová clona s cieľom opätovne uvoľniť vzduch, ktorý sa čistí uhlíkovým filtrom, z perforovaného otvoru umiestneného na komíne. Zostavte usmerňovač vzduchu ako je uvedené nižšie. (Obrázok č. 13) Uprostred dosky na pripojenie komína sa nachá- dza jazýček. Umiestnite stredný bod tejto úchyt- ky na čiaru, ktorá je nakreslená kolmo na stenu. Zarovnajte vodorovne a označte otvory, na ktoré sa pripojovacia platňa pripevní pomocou pera (Obrázok č. 13/A, B). Vyvŕtajte označené body vrtákom Ø6mm a do vy- vŕtaných otvorov vložte dve plastové hmoždinky Ø6mm (Obrázok 13/A, B). Dosku na pripojenie komína pripevnite na stenu pomocou skrutiek 3,9x22 (Obrázok č. 13/A, B). Pri montáži vzduchového usmerňovača vyvŕtajte body C, D, E, F s vrtákom Ø6 mm a plastovými hmoždinkami Ø6 mm (Obrázok č. 13).

Pripojte plastový komínový adaptér, ktorý je sú- časťou balenia, v smere k usmerňovača vzduchu. Adaptér komína zaistite jeho otočením v smere šípky (Obrázok č. 14). (Obrázok č. 15) Zostavte skupinu usmerňovačov vzduchu s 3,9 x 22 skrutkami z bodov C, D, E, F, ktoré ste už pri- pravili (Obrázok č. 13). Zostavte telo odsávača (Obrázok č. 7). (Obrázok č. 16)

1. Hliníková výstupná trubica vzduchu

Vytvorte zostavu potrubia na výstup vzduchu (Obrázok č. 16).178 / SK Digestor / Používateľská príručka

Inštalácia spotrebiča

Zvraty a ohyby hliníkovej rúry budú mať za následok zníženie výkonu nasávania vzduchu, vyhnite sa pou- žívaniu krútení a ohýbaní, ako je to len možné. Namontujt komínovú dosku odsávača pár (Obrázok č. 12).Digestor / Používateľská príručka 179 / SK
