GEBRUIKSAANWIJZING BHCB93640B BEKO

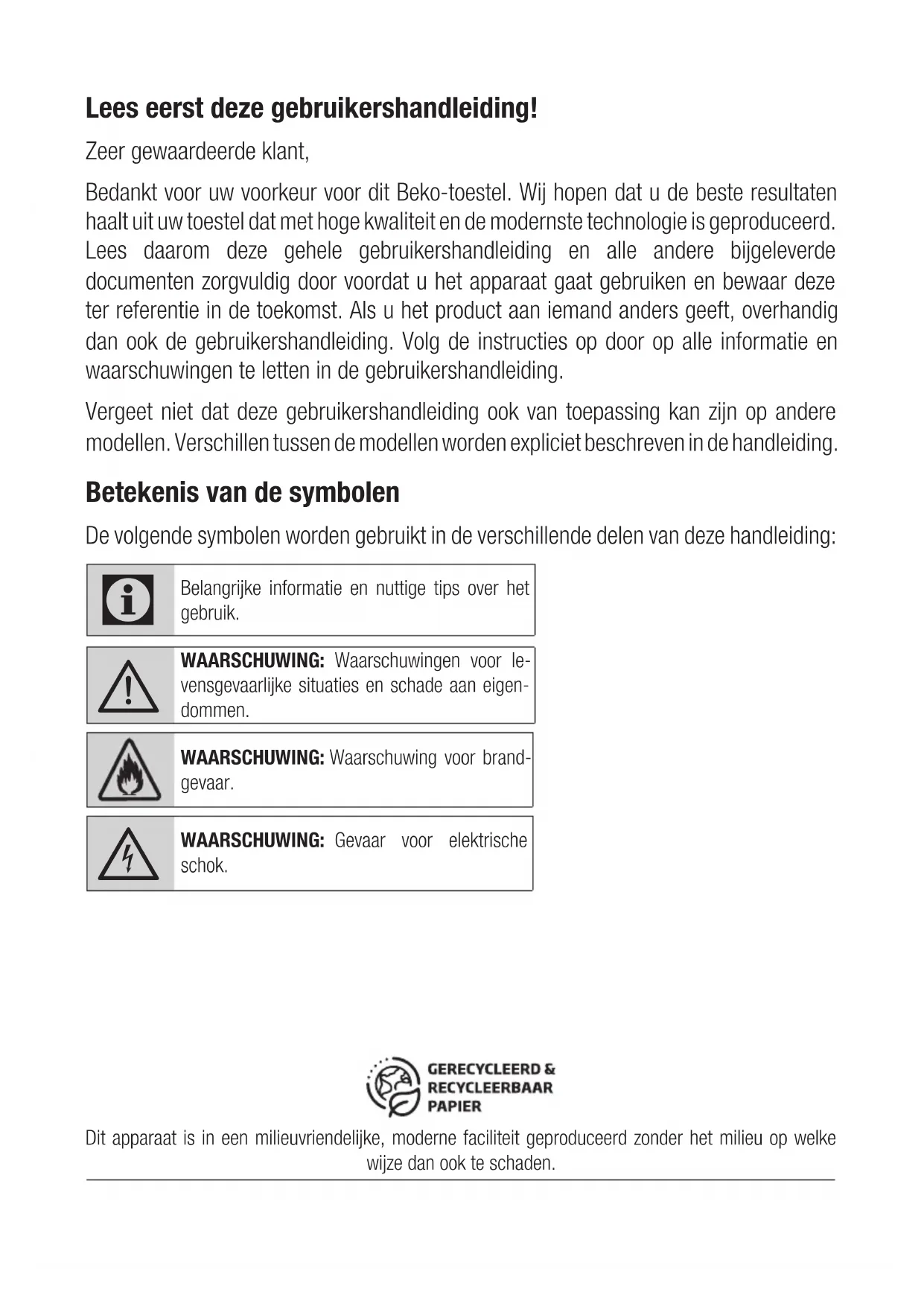

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor le- vensgevaarlijke situaties en schade aan eigen- dommen. WAARSCHUWING: Waarschuwing voor brand- gevaar.

WAARSCHUWING: Gevaar voor elektrische schok. Dit apparaat is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op welke wijze dan ook te schaden.84 / NL Afzuigkap / Gebruikershandleiding

Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, bloot- stelling aan lekkende magnetron- stralen, persoonlijk letsel of ma- teriële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veilig- heidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of ver- vangen door de dealer, het ser- vicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-ge- kwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vor- men voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en verge- lijkbare toepassingen zoals: – personeelskeukens in win- kels, kantoren en andere wer- komgevingen; – boerderijen; – bij klanten in hotels en andere types van overnachtingsom- gevingen; – omgevingen van het type bed-and-breakfast.

• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals be- schreven in deze handleiding.

• De producent kan niet aanspra- kelijk worden gehouden voor schade die is ontstaan door on- geschikte installaties of onjuist gebruik van het product.

• Dit apparaat kan worden ge- bruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instruc- ties hebben gekregen betref- fende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.Afzuigkap / Gebruikershandleiding 85 / NL

• Laat kinderen niet met het ap- paraat spelen. Reiniging en ge- bruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.

• De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.

• Als de installatie-instructies voor het gasfornuis een grotere af- stand aangeeft, dient hier reke- ning mee te worden gehouden.

• Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.

• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

• Vermijd schade aan de stroom- kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

• Gebruik het apparaat uitsluitend met een geaard stopcontact. WAARSCHUWING: Sluit het ap- paraat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.

• De verlichting na langdurige werking niet aanraken. De lam- pen zijn heet en kunnen uw han- den verbranden.

• Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtaf- voer (deze waarschuwing is niet van toepassing bij gebruik zon- der rookkanaal).

• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

• Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

Belangrijke veiligheids- en milieu-instructies86 / NL Afzuigkap / Gebruikershandleiding

• Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.

• Het product moet worden gerei- nigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandlei- ding niet wordt opgevolgd, kan er brandgevaar ontstaan.

• Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.

• Gebruik alleen de originele on- derdelen of onderdelen aanbe- volen door de fabrikant.

• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.

• In het geval er vlammen ont- staan, schakelt u uw apparaat en kooktoestellen uit.

• Bedek de vlammen als deze ont- staan en blus ze nooit met water.

• Trek de stekker van het apparaat uit het stopcontact vóór elke rei- niging en wanneer het apparaat niet in gebruik is.

• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en appara- ten op een andere energiebron werken, maar de stroom tegelij- kertijd in werking is.

• In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwar- ming, volledig worden geïsoleerd of het apparaat moet van een her- metisch afgesloten type zijn.

• Gebruik om het rookkanaal aan te sluiten pijpen met een dia- meter van 120 of 150 mm. De pijpaansluiting moet zo kort mo- gelijk zijn en zo min mogelijk el- lebogen hebben.

• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen. LET OP: Toegankelijke delen kun- nen indien gebruikt met kookap- paraten heet worden.

• De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

Belangrijke veiligheids- en milieu-instructiesAfzuigkap / Gebruikershandleiding 87 / NL

Belangrijke veiligheids- en milieu-instructies

• Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo- gelijk niet van toepassing op ap- paraten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voor- werpen kunnen vallen. Plaats geen voorwerpen op het product.

• Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

• Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.

• Frituurpannen moeten tijdens gebruik voortdurend onder toe- zicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en

verwerking van afvalproducten: Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatie- symbool voor verwerking van elektrische en elek- tronische apparatuur (WEEE). Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektri- sche en elektronische apparaten. Om deze inza- melpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatie- ve gevolgen voor het milieu en de volksgezond- heid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen scha- delijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materia- len in overeenstemming met onze nati- onale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huis- houdelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.88 / NL Afzuigkap / Gebruikershandleiding 2 Algemeen uiterlijk

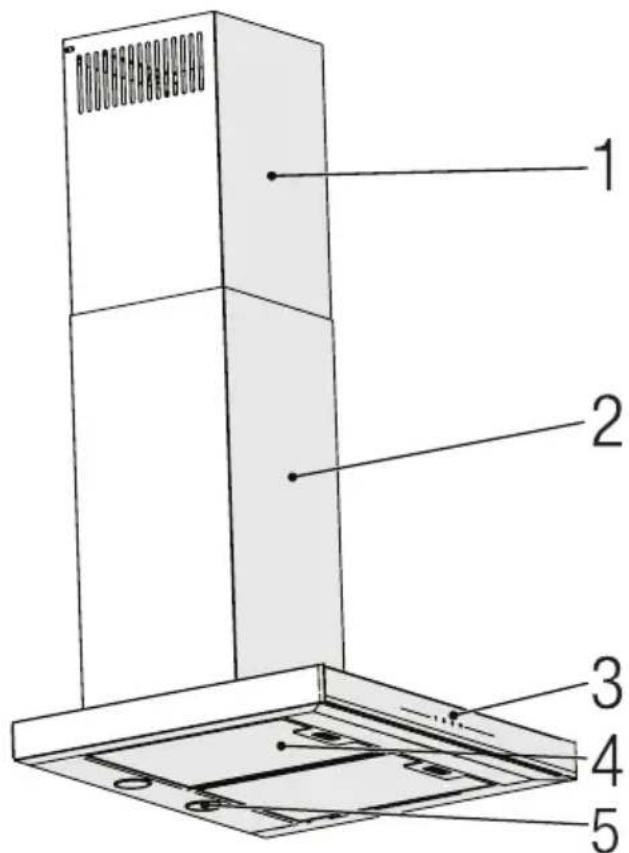

Bediening en onderdelen

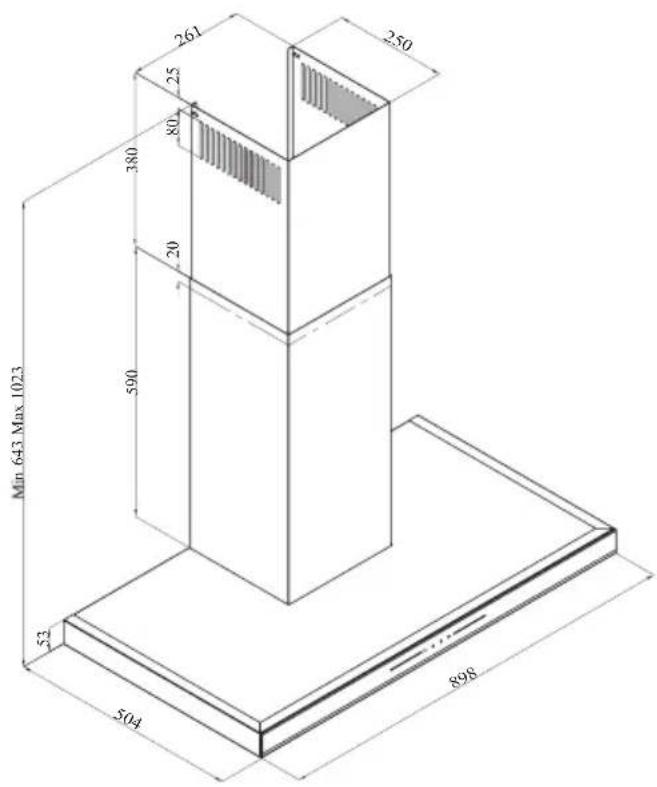

Model BHCB 93640 B BHCB 93640 BH Netspanning en frequentie 220-240V~ 50 Hz Lampvermogen 2x3 W Motorvermogen 210 W Debiet – 3. Niveau 645 m³/h Isolatieklasse van de motor Klasse F Isolatieklasse Klasse I (Afbeelding 1) (Afbeelding 2) BHCB 93640 B BHCB 93640 BH

25Afzuigkap / Gebruikershandleiding 89 / NL 3 Werking van het apparaat

3.1 Bediening van het toestel

Sleutel Functie A : Licht aan/uit U kunt het kookgedeelte ver- lichten door op deze toets te drukken. Druk nogmaals op de knop om de lamp uit te schakelen. B : 1. Fase knop Bedient het apparaat op 1e snelheid. Wanneer u nog- maals op deze toets drukt om het apparaat uit te scha- kelen, wordt de snelheid van het scherm uitgeschakeld. C : 2. Faseknop Bedient het apparaat op 2e snelheid. Wanneer u nog- maals op deze toets drukt om het apparaat uit te scha- kelen, wordt de snelheid van het scherm uitgeschakeld. D : 3e fase knop Bedient het apparaat op 3e snelheid. Wanneer u nog- maals op deze toets drukt om het apparaat uit te scha- kelen, wordt de snelheid van het scherm uitgeschakeld.

3.2 Energie-efficiënt gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de inten- siteit van de damp en de geur, om energie te besparen.

• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.

• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvol- doende verlichting.

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met verschillende snelheden.

• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstan- digheden en hoge snelheden in geval van sterke geuren en intense dampen.

• U kunt uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (B, C, D).

• U kunt het kookgedeelte verlichten door op de lamp (A) te drukken.

3.4 Automatische stop

Uw toestel heeft een automatische stopfunc- tie, waardoor het wat meer kan ventileren en de ongewenste geuren en dampen in de omgeving kan verwijderen en automatisch kan worden uit- geschakeld nadat het koken is gedaan. Om de automatische stopfunctie in te schakelen, drukt u langer dan 2 seconden op de knop voor een willekeurige snelheidstrap (A, B, C) op het bedie- ningspaneel; de 15-minuten-timerfunctie wordt geactiveerd. Wanneer de automatische stopfunc- tie actief is, moet door het indrukken van dezelfde snelheidstoets de automatische stopfunctie wor- den uitgeschakeld en moet de motor van het ap- paraat stoppen. Deze functie wordt uitgeschakeld wanneer u tussen verschillende snelheidsfasen schakelt. Als u wilt dat het apparaat automatisch stopt, moet u de automatische stopfunctie weer inschakelen.90 / NL Afzuigkap / Gebruikershandleiding

• De damp wordt afgezogen via het rookkanaal, dat aan de aan- sluitkop op de kap wordt beves- tigd.

• De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstel- ling moet de buis een lichte opwaartse helling hebben (ongeveer 10º), zodat de lucht gemak- kelijk de ruimte kan verlaten.

3.7 Bediening zonder

• De lucht wordt door het kool- stoffilter gefilterd en in de ruimte gerecirculeerd. Koolstof- filter wordt gebruikt wanneer het onmogelijk is om een rook- gasafvoer in huis te gebruiken.

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.

• Het aluminium vetfilter verwijderen. Om het kool- stoffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.

• Het aluminium vetfilter vervangen.

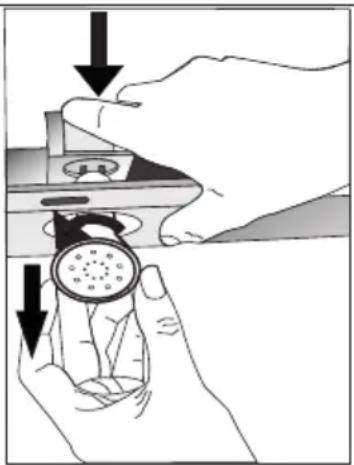

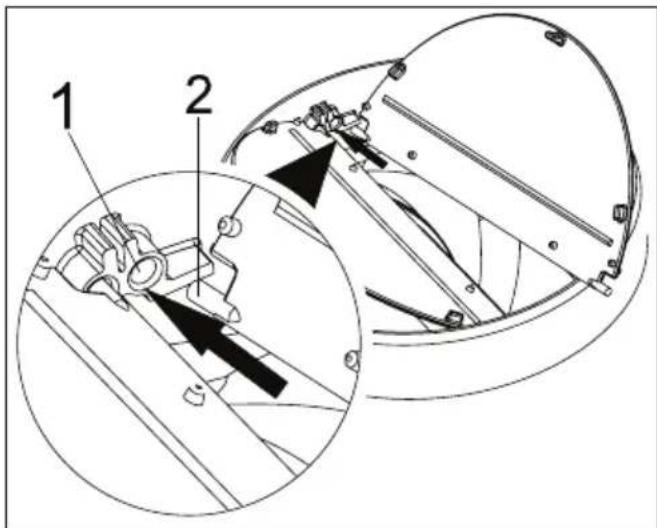

3.5 Vervanging van de lamp

MAX 3 W (Afbeelding 3) Maak de elektrische aansluitingen van het appa- raat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren (Afbeelding 3). Lamp Lampvermogen (W) 3 WHouder / Stopcontact GZ 10Lampspanning 220 - 240 VAfmeting 53*50 mmILCOS Code DR/F3-220-240-GZ10-50-53Lichtstroom 260 lmGecorreleerde kleur-temperatuur3000 K Dit product bevat een lichtbron van energie effici- entieklasse “F”. 3 Werking van het apparaatAfzuigkap / Gebruikershandleiding 91 / NL 4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

4.1 Reiniging van het aluminium

vetfilter Het aluminium vetfilter wordt gebruikt om de olie- deeltjes in de lucht vast te houden. Het alumini- umfilter kunnen na herhaalde reiniging van kleur veranderen. Dit is normaal, en u hoeft uw filters niet te vervangen. (Afbeelding 4)

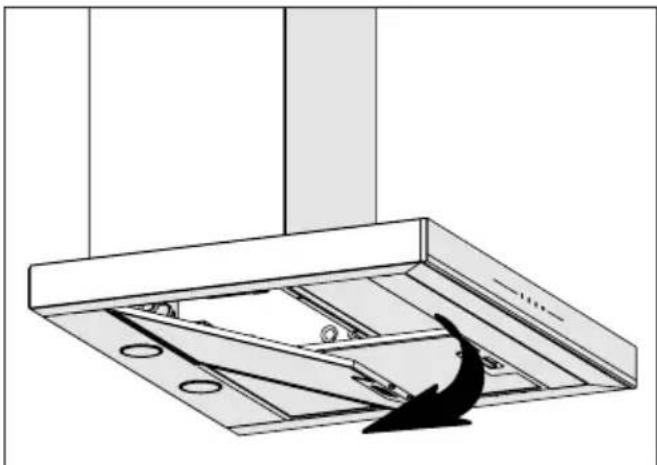

• Duw het aluminium vetfilter naar voren.

• Trek het dan iets omlaag en verwijder het (Af- beelding 4). Anders kun je het filter buigen. Was en spoel het aluminium vetfilter met vloeibaar reinigingsmiddel en vervang het aluminium vetfilter op hun zittingen door de bovenstaande stappen uit te voeren in omgekeerde volgorde. Dit aluminium vetfilter wordt gebruikt om de oliedeeltjes in de lucht vast te houden.

U mag het aluminium vetfilter ook wassen in de wasmachine.

OPGELET: Bij normaal gebruik dient u uw aluminium vetfilter één keer per maand te reinigen.

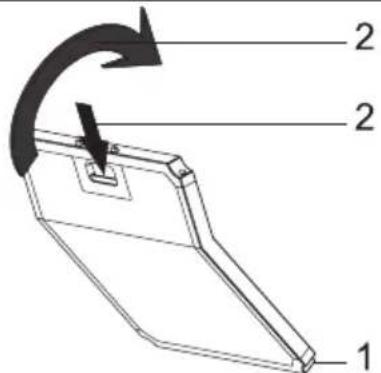

4.2 Vervanging van de koolstoffilters

• Het apparaat dat u gekocht hebt, is geschikt voor gebruik met koolstoffilters.

• Verwijder het aluminium vetfilter (Afbeelding 4).

• Plaats het onderste deel van het koolstoffilter in de motorkast (Afbeelding 5).

• Druk op het lipje van het koolstoffilter en duw het naar voren, en zorg ervoor dat de lipjes van het koolstoffilter ingeschakeld en vergrendeld zijn (Afbeelding 5).

• Het aluminium vetfilter bevestigen.

• Koolstoffilter mag nooit worden gewassen.

• Vervang de koolstoffilters eens in de 3 maanden.

• Het koolstoffilter is verkrijgbaar bij de geautoriseerde diensten.92 / NL Afzuigkap / Gebruikershandleiding 5 Installatie van het apparaat

WAARSCHUWING: Lees de vei- ligheidsinformatie in de gebrui- kershandleiding voordat u met de installatie begint.

WAARSCHUWING: Het niet instal- leren met schroeven en stabilisato- ren in overeenstemming met deze instructies kan leiden tot elektrische schokken. Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service. Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

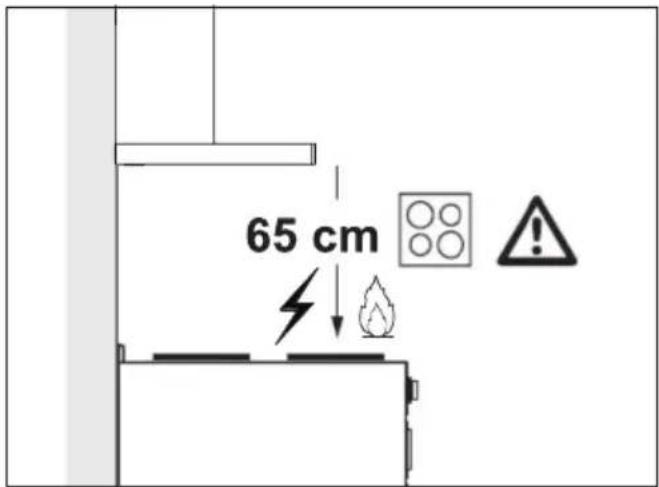

5.1 Positie van het apparaat

• De afstand tussen het kooktoestel en de af- zuigkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen (Afbeelding 6).

• Bij gasfornuizen moet de afstand tot het opper- vlak van het rooster worden gemeten,

• Van het glazen oppervlak voor elektrische for- nuizen.

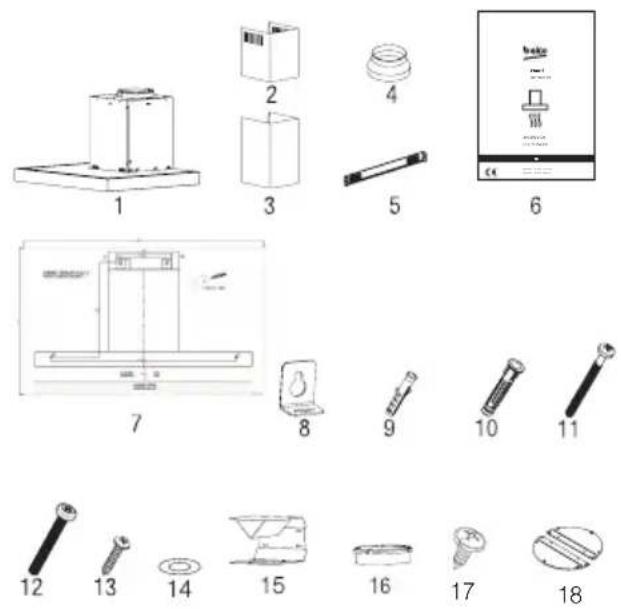

5. Schoorsteenaansluiting Plaatje

6. Gebruikershandleiding

17. 2 x 3,5 x 9,5 schoorsteen verbinginsplaat

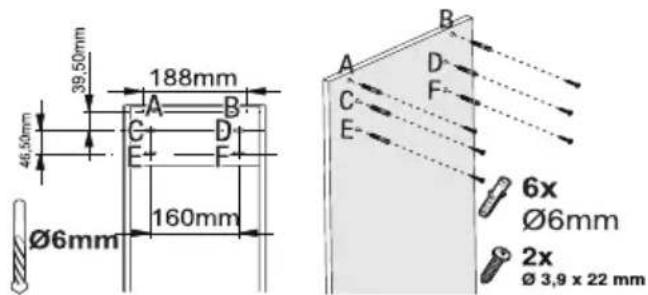

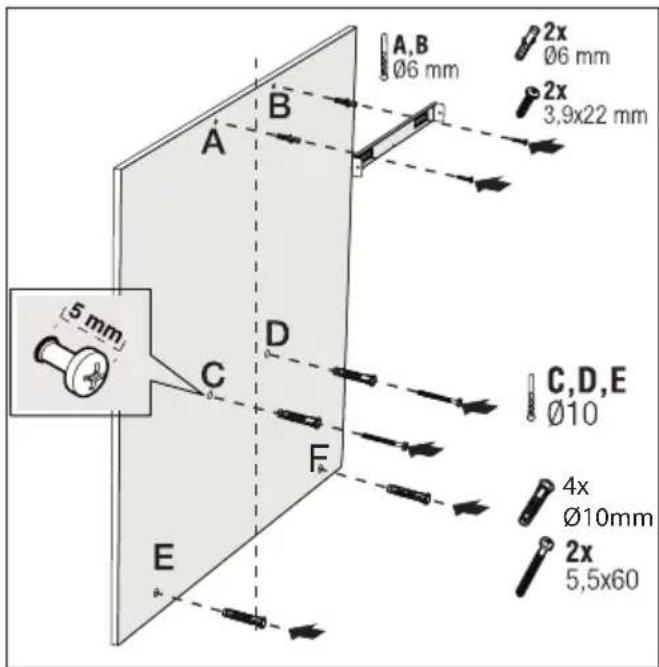

De informatie die nodig is om de locatie geschikt te maken voor de installatie van de kap wordt hieron- der gegeven.Afzuigkap / Gebruikershandleiding 93 / NL

• De wand moet vlak en recht zijn en voldoende draagkracht hebben.

• De diepte van de boorgaten moet overeenkomen met de lengte van de bouten.

• De meegeleverde bouten en deuvels zijn ge- schikt voor gemetselde muren. Voor ander bouwmateriaal (bv. gipsplaat, plaat, poreus beton) moeten geschikte bevestigingsdonsels en moeren worden gebruikt. (Afbeelding 7) Ø10mm

OPGELET: Controleer voor het boren of er geen stroom-, gas- of waterlei- dingen in de nabijheid van de boor- locaties liggen. Trek een middellijn vanaf het plafond loodrecht op de onderrand van de kap. Bevestig het montageschema aan de muur. Neem voor de punten A en B de maximale afmetingen van de kap als referentie, en de boorpunten A en B heeft u gemarkeerd met Ø6 mm boor, en tik op Ø6 mm kunststof wandpluggen. Monteer de rook- gasaansluitplaat aan de wand met 2 stuks 3.9x22 schroeven (Afbeelding 8). 5 Installatie van het apparaat Voor de montage van de kapbehuizing worden de in het installatiesjabloon aangegeven boorpun- ten C,D,E,F met een boor van Ø10 mm en een kunststof plug Ø10 mm naar deze punten getapt (Afbeelding 8). Installeer 2 stuks 5,5x60 montageschroeven op de punten C en D met een vrije ruimte van 5 mm tus- sen de schroefkop en de wand. (Afbeelding 8). (Afbeelding 8) Installeer twee ophangplaatjes op de carrosse- rie van de kap met M5x35 montageschroeven (Afbeelding 8). (Afbeelding 9) Houd de afzuigkap bij de romp vast en plaats deze op de bevestigingsschroeven aan de wand en draai de schroeven vast (Afbeelding 9).94 / NL Afzuigkap / Gebruikershandleiding Monteer M4 sluitringen op de 5,5x60 ophangbou- ten. Bevestig de afzuigkap met 5,5x60 schroeven aan de wand door het bevestigingsgat aan de bin- nenzijde van het toestel (Afbeelding 9).

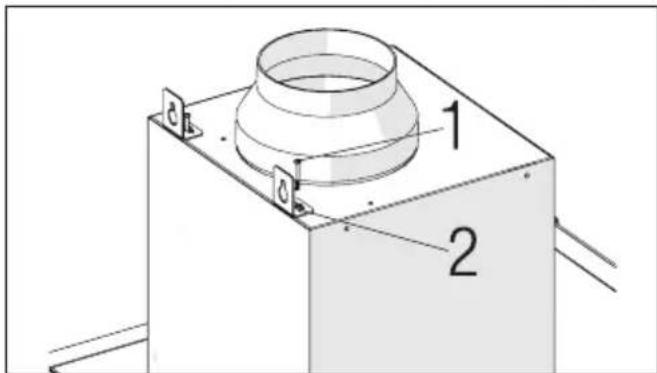

5.4 Aansluiten op de schoorsteen

Als u de kunststof rookgasadapter Ø 120/150 mm gaat gebruiken, sluit u één uiteinde van de buis aan op deze adapter, als u deze niet gaat gebrui- ken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw rook- kanaal. Controleer of deze twee aansluitingen ste- vig genoeg zijn, zodat ze er niet uitkomen als het apparaat op volle kracht draait. Controleer of de kleppen in het rookkanaal werken als ze zijn aan- gedraaid. klemmen, Sluit het rookgasaansluitka- naal buiten de adapter aan (Afbeelding 11/a). Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lucht worden aangezogen, omdat de rookgasklep die de luchtafvoer verhindert, geslo- ten blijft (Afbeelding 11 / b). De lengte van de pij- paansluiting en het aantal ellebogen moet zo klein mogelijk zijn. A : Rookgasafvoerpijp B : Niet-terugkeerflappen C: Kunststof rookkanaal De ventielen zijn gesloten dan werkt het toestel niet en voorkomen dat er mogelijk geur en stof van buitenaf binnendringt. 5 Installatie van het apparaat (Afbeelding 10) Ok Not Ok (a) (b) OK Niet OK (Afbeelding 11a/11b)

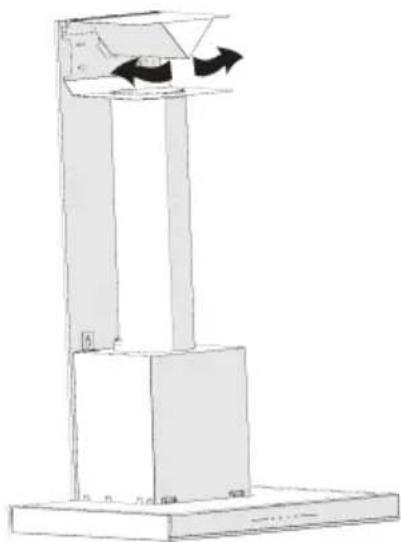

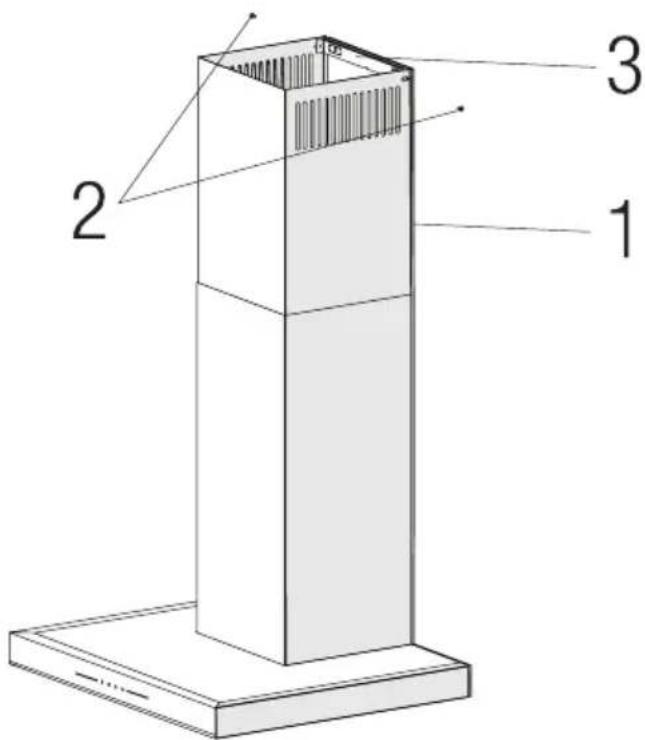

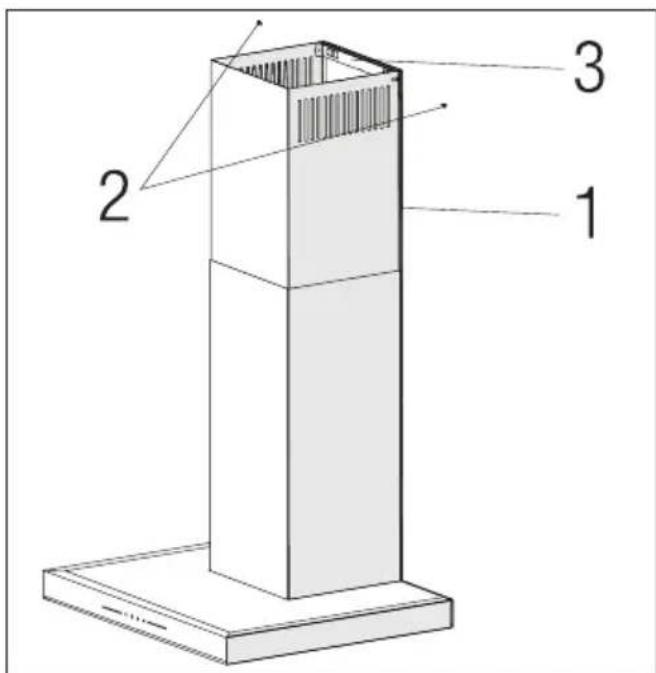

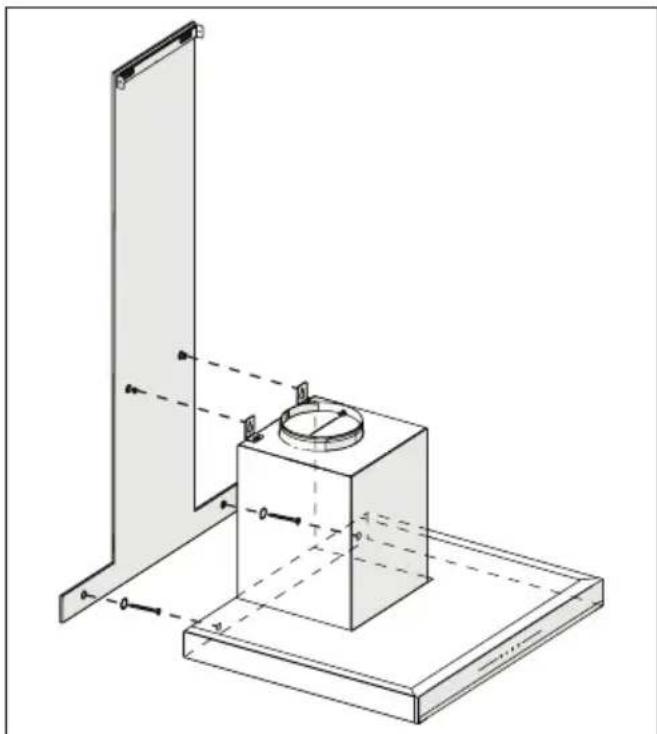

5.5 Installatie van de kap op de

rookgasafvoer Maak de elektrische aansluiting van uw afzuigkap voordat u begint met de installatie van de rookgas- afvoer. Schuif de rookkanaalplaten rond het appa- raat. Installeer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buiten- randen aan de muur is bevestigd (Afbeelding 12).Afzuigkap / Gebruikershandleiding 95 / NL (Afbeelding 12)

3. Rookgasaansluiting plaatje

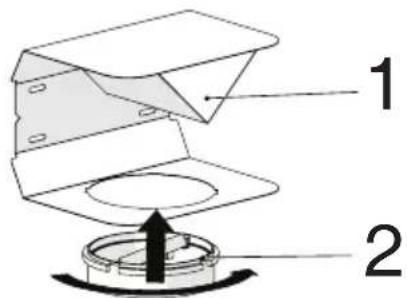

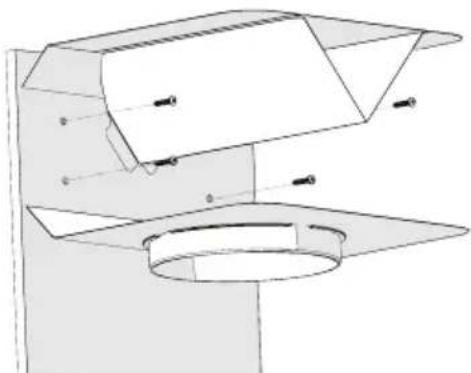

5.6 Installatie van het Air Baffle

(BHCB 93640 BH) Tijdens het gebruik van de koolstoffilter wordt het luchtfilter bij uw toestel geleverd met als doel de lucht die met de koolstoffilter is gereinigd, weer vrij te maken van de geperforeerde plaats op de schoorsteen. Monteer het luchtschot zoals hieron- der. (Afbeelding 13) Er zit een lipje in het midden van de rookgasaan- sluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. 5 Installatie van het apparaat Lijn horizontaal uit en markeer de gaten waar de aansluitplaat met een pen wordt gemonteerd (Afbeelding 13/A, B). Boor de gemarkeerde punten met Ø6mm boor en steek twee Ø6mm plastic deuvels in de geboorde gaten (Afbeelding 13/A, B). Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 13/A, B). Voor de montage van het luchtschot monteert u punt C, D, E, F met Ø6mm boormachine en Ø6mm kunststof deuvels (Afbeelding 13).

Bevestig de plastic rookgasadapter, die in de ver- pakking zit, in de richting van het luchtgordijn. Vergrendel de rookgasadapter door deze in de richting van de pijl te draaien (Afbeelding 14). (Afbeelding 15) Monteer de luchtgroep met 3,9 x 22 schroe- ven van punt C, D, E, F die u al heeft voorbereid (Afbeelding 13). Monteer de motorkapbody ( Afbeelding 7).96 / NL Afzuigkap / Gebruikershandleiding (Afbeelding 16)

1. Aluminium luchtuitlaatpijp

Maak de luchtuitblaaspijp montage (Afbeelding 16).
