Tip produs	Hotă de bucătărie
Marcă	Beko
Model	BHCB93640B / BHCB93640BH
Alimentare electrică	220-240 V ~ 50 Hz
Puterea motorului	210 W
Putere iluminare	2 x 3 W (LED)
Debit de aer max	645 m³/h
Număr de viteze	3 viteze
Funcție oprire automată	Da (temporizator 15 minute)
Tip filtru de grăsime	Filtru din aluminiu lavabil (cel puțin o dată pe lună)
Tip filtru de cărbune	Filtru cu cărbune activ (de înlocuit la fiecare 3 luni)
Distanța minimă față de plita de gătit	65 cm
Diametrul conductului de evacuare	120 sau 150 mm
Mod de evacuare	Extracție sau reciclare (cu filtru de cărbune)
Tip bec	LED spot 3 W, bază GZ10
Clasă de izolație a motorului	Clasa F
Clasă de izolație electrică	Clasa I
Dimensiuni (aprox.)	90 cm lățime (model 90 cm)
Greutate	Nespecificat în manual
Garanție	Conform condițiilor producătorului

Întrebări frecvente - BHCB93640B BEKO

Care este distanța minimă de respectat între hotă și plita de gătit?

Distanța minimă este de 65 cm între suprafața de sprijin a vaselor și partea cea mai de jos a hotei. Pentru plite pe gaz, măsurați de la grilă; pentru cele electrice, de la suprafața vitroceramică.

Cum se curăță filtrul de grăsime din aluminiu?

Filtrul de grăsime din aluminiu se curăță o dată pe lună în condiții normale. Împingeți încuietoarea înainte, trageți-o în jos pentru a o scoate, apoi spălați-o cu detergent lichid sau în mașina de spălat vase. Reinstalați-o în sens invers.

Când trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit la fiecare 3 luni. Nu se spală. Scoateți mai întâi filtrul de grăsime, apoi instalați noul filtru de cărbune fixându-l pe motor.

Cum se aprinde iluminarea hotei?

Apăsați tasta A (simbol lumină) pentru a porni sau opri iluminarea. Hota folosește becuri LED de 3 W.

Cum se activează funcția de oprire automată?

Apăsați orice tastă de viteză (A, B sau C) timp de peste 2 secunde. Se activează temporizatorul de 15 minute. Pentru a dezactiva, apăsați din nou aceeași tastă.

Ce faceți dacă hota nu aspiră corect?

Verificați mai întâi filtrul de grăsime: curățați-l dacă este înfundat. Verificați și filtrul de cărbune (dacă este prezent) și înlocuiți-l dacă este necesar. Asigurați-vă că conductul de evacuare nu este obstrucționat și că clapetele anti-retur funcționează.

Pot folosi hota în modul reciclare fără conduct?

Da, trebuie să instalați un filtru de cărbune și să scoateți clapetele din interiorul adaptorului de conduct. Aerul va fi purificat și returnat în cameră.

Cum se înlocuiește un bec defect?

Deconectați aparatul. Împingeți suportul becului în jos din spate, rotiți-l în sensul acelor de ceas și scoateți-l. Înlocuiți cu un bec LED nou de 3 W, bază GZ10, apoi remontați în sens invers.

Care sunt riscurile de incendiu de evitat cu această hotă?

Nu lăsați niciodată flăcări deschise sub hotă. Supravegheați friteuzele: uleiul supraîncălzit poate lua foc. Curățați regulat filtrele de grăsime pentru a evita acumularea de grăsime inflamabilă.

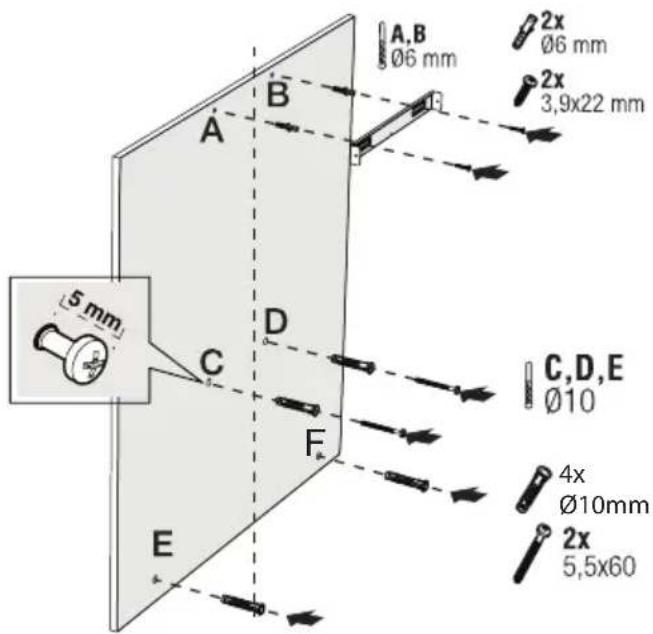

Cum se instalează hota pe perete?

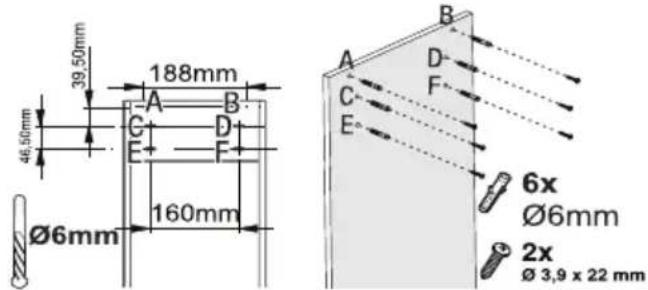

Urmați șablonul de montare furnizat. Găuriți găuri de 6 mm și 10 mm conform punctelor indicate, introduceți diblurile, fixați plăcile de suspendare și corpul hotei. Racordați conductul de evacuare cu un furtun de 120 sau 150 mm diametru.

MANUAL DE UTILIZARE BHCB93640B BEKO

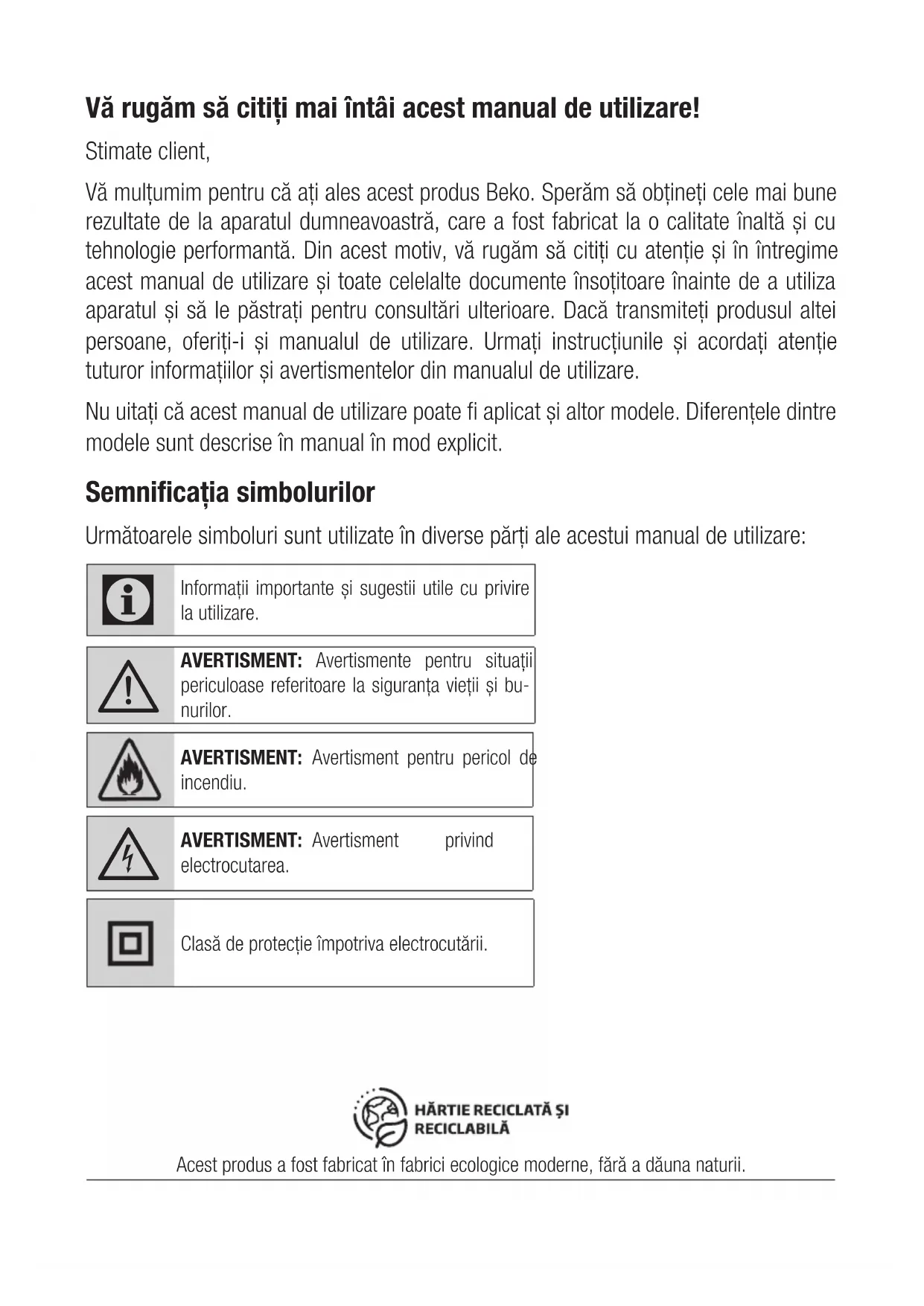

Vă rugăm să citiți mai întâi acest manual de utilizare!

Stimate client,

Vă multumim pentru că ați ales acest produs Beko. Sperăm să obțineți cele mai bune rezultate de la aparatul dumneavoastră, care a fost fabricat la o calitate înaltă și cu tehnologie performantă. Din acest motiv, vă rugăm să citiți cu atenție și în întregime acest manual de utilizare și toate celelalte documente însoțitoare înainte de a utiliza aparatul și să le păstrați pentru consultări ulterioare. Dacă transmiteți produsul altei persoane, oferiți-i și manualul de utilizare. Urmați instrucțiunile și acordați atenție tuturor informațiilor și avertismentelor din manualul de utilizare.

Nu uitați că acest manual de utilizare poate fi aplicat și altor modele. Diferențele dintre modele sunt descrise în manual în mod explicit.

Semnificația simbolurilor

Următoarele simboluri sunt utilizate în diverse părți ale acestui manual de utilizare:

Informații importante și sugestii utile cu privire la utilizare.

AVERTISMENT: Avertismente pentru situații periculoase referitoare la siguranța vieții și bu- nurilor.

AVERTISMENT: Avertisment pentru pericol de incendiu.

AVERTISMENT: Avertisment privind electrocutarea.

Clasă de protecție împotriva electrocutării.

1 Instructiuni importante cu privire la siguranță și mediu

1.1 Siguranță generală

Instrucțiuni importante cu privire la siguranță Citiți cu atenție și păstrați-le pentru consultare ulterioară Această secțiune conține instrucțiuni privind siguranța, care vă vor proteja împotriva riscului de incendiu, electrocutare, expunere la scurgeri de microunde, vătăma-re corporală și pagube materiale. Nerespectarea acestor instrucțiuni atrage anularea garanțiilor acor-date.

- Produsele de la Beko sunt conforme standardelor de siguranță aplicabile; din acest motiv, în caz de defectiune a produsului sau a cablului de alimentare, acestea trebuie reparate sau înlocuite de distribuitor, un centru de service sau un service similar specializat și autorizat, pentru evitarea oricărui pericol. Lucrările de reparații greșite sau efectuate de persoane necalificate pot cauza pericole sau riscuri utilizatorului.

- Acest aparat este destinat pentru a fi utilizat în scop casnic și aplicății similare cum ar fi:

• Bucătării pentru personalul din magazine, birouri sau alte medii de lucru;
• Ferme
• De către clienti în hoteluri, moteluri sau alte medii de tip rezidential;
• Medii de tip pensiune.

- Utilizați acest produs doar pentru uzul desemnat, așa cum este descris în acest manual.

- Producătorul nu își asumă răspunderea pentru daunele provocate de instalarea incorectă sau utilizarea greșită a produsului.

- Acest aparat poate fi utilizat de către copii cu vârsta minimă de 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și de cunoștințe, dacă aceștia au fost supravegheați sau instruiți cu privire la utilizarea produsului într-un mod sigur și dacă înțeleg pericolele implicate.

- Copiii nu trebuie să se joace cu aparatul. Operațiunile de curățare și întreținere nu trebuie să fie efectuate de către copii fără

1 Instructiuni importante cu privire la siguranță și mediu

supraveghere.

• Distanța minimă dintre suprafețele de susținere pentru vasele de gătit de pe plită și partea cea mai joasă a hotei trebuie să fie de 65 cm.
• Dacă instrucțiunile de instalare a plitei cu gaz specifică distanțe mai mari decât cele de mai sus, se vor respecta instrucțiunile respective.
• Asigurați-vă că tensiunea de alimentare corespunde cu informațiile furnizate pe plăcuța cu date tehnice a produsului.
• Nu utilizati aparatul atunci când cablul de alimentare sau aparatul în sine este aariat.
• Nu strângeti, nu îndoiti și nu frecați cablul de alimentare de margini tăioase, pentru a preveni avarierea acestuia. Feriți cablul de alimentare de suprafețele fierbinti și focul deschis.
• Utilizați produsul doar cu o priză cu împământare.

AVERTISMENT: Nu conectați produsul la priza de alimentare înainte de finalizarea instalării.

• Amplasați aparatul astfel încât stecherul să fie întotdeauna accesibil.
• Nu atingeți lămpile dacă au funcționat mult timp. Vă pot arde mâinile, deoarece vor fi fierbinti.
• Respectați reglementările stabilite de autoritățile competente privind evacuarea aerului rezidual (acest avertisment nu este valabil la utilizarea fără coșul de fum).
• Folosiți produsul după ce ați pus o oală, o tigaie etc. pe plită. În caz contrar, căldura ridicată poate cauza deformări în unele părți ale produsului.
• Opriți plita înainte de a lua oala, tigaia etc. de pe aceasta.
• Nu lăsați ulei fierbinte pe plită. Ti-găile cu ulei fierbinte pot provoca auto-combustia.
• Fiți atenți la perdele și huse, deoarece uleiul poate lua foc în timp ce gătiți alimente cum ar fi cartofi prăjiți.
• Filtrul de grăsime trebuie înlocuit cel puțin lunar. Filtrul de carbon trebuie înlocuit cel puțin o dată

1 Instructiuni importante cu privire la siguranță și mediu

la 3 luni.

- Produsul trebuie curățat conform manualului de utilizare. În cazul în care curățarea nu a fost efectuată conform manualului de utilizare, există risc de incendiu.

- Nu folositi materiale de filtrare care nu sunt rezistente la foc, în locul filtrului actual.

- Utilizați doar componentele originale sau componentele recommandate de către producător.

- Nu folositi produsul fără filtru și nu scoateți filtrele în timp ce produsul funcționează.

- În cazul în care se produce o flacără, opriți alimentarea produsului și aparatele de gătit.

- În cazul în care se produce o flacără, acoperiți flacăra și nu utilizați apă pentru stingere.

- Înainte de fiecare curățare și atunci când produsul nu este folosit, scoateți-l din priză.

- Presiunea negativă în mediu nu trebuie să depășească 4 Pa (4 x 10 bari), în timp ce hota pentru plita electrică și aparatele care funcționează cu un alt tip

de energie decât electricitatea funcționează simultan.

• În mediul în care este folosit produsul, evacuarea dispozitivelor care funcționează pe combustibil lichid sau motorină, cum ar fi radiatorul, trebuie să fie complet izolată sau dispozitivul trebuie să fie de tip ermetic.
• La conectarea coșului de evacuare, folosiți țevi cu diametrul de 120 sau 150 mm. Racordul țevilor trebuie să fie cât mai scurt posibil și să aibă cât mai puține coturi.
• Pericol de sufocare! Păstrați materialele de ambalare la loc inaccesibil copiilor.

ATENTIE: În timpul utilizării cu aparate de gătit, piesele accesibile se pot încinge.

- Evacuarea hotei nu trebuie să fie conectată la canalele de aer care includ alte tipuri de fum.

- Ventilația în cameră poate fi insuficientă atunci când hota pentru plita electrică este folosită simultan cu dispositive care funcționează cu gaz sau alți combustibili

1 Instructiuni importante cu privire la siguranță și mediu

(nu se aplică neapărat în cazul aparatelor care doar evacuează aerul înapoi în cameră).

• Obiectele plasate pe produs pot să cadă. Nu amplasați nici un obiect pe aparat.

- Nu flambați alimente sub produs. AVERTISMENT: Îndepărtați foliile de protecție înainte de a instala hota.

- Nu lăsați niciodată focul deschis la intensitate mare sub hotă când aceasta funcționează.

- Friteuzele trebuie supravegheate permanent în timpul folosirii: ule-iul supraîncălzit se poate aprinde.

1.2 Conformitate cu Directiva DEEE și eliminarea deşeurilor:

Acest produs este conform cu Directiva DEEE a UE (2012/19/EU). Acest produs poartă un simbol pentru deșeuri de echipamente electrice (DEEE).

Acest simbol indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere la sfârșitul duratei sale de utilizare. Dispozitivul uzat trebuie returnat către un punct

oficial de colectare pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colectare contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produsul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electrocasnicelor vechi. Eliminarea corespunzătoare a electrocasnicelor

uzate ajută la prevenirea posibilelor consecințe negative pentru mediu și sănătatea umană.

1.3 Conformitatea cu Directiva RoHS

Produsul pe care I-ați achiziționat este conform cu Directiva RoHS UE (2011/65/UE). Produsul nu conține materiale dăunătoare sau interzise speci- ficate în Directivă.

1.4 Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile, în conformitate cu reglementările naționale de mediu. Nu eliminați ambalajul împreună cu deșeurile menajere sau de alt tip. Transportați-le la punctele de colectare a ambalajelor desemnate de către autoritățile locale.

2 Aspect general

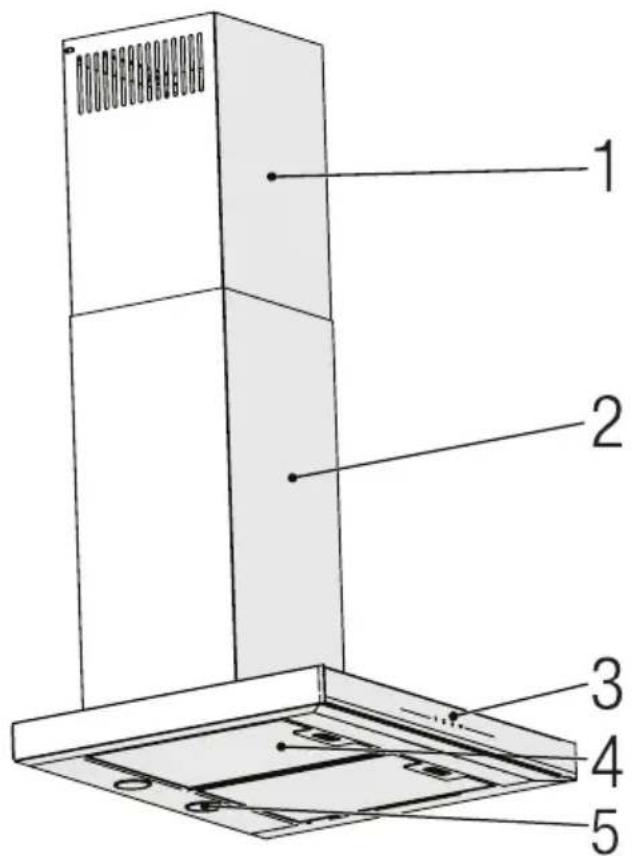

2.1 Prezentare generală

(Figura 1) (Figura 2) BHCB 93640 B

BHCB 93640 BH

1. Tub de evacuare intern
2. Tub de evacuare extern
3. Panou de control
4. Filtre de ulei din aluminiu
5. Sistem de iluminare

2.2 Date tehnice

Model	BHCB 93640 B BH CB 93640 BH
Tensiune alimentare	220-240V ~ 50 Hz
Alimentare lampă	2 x 3 W
Putere motor	210 W
Debit – 3. Nivel	645 m3/h
Clasa de izolatie motor	Clasa F
Clasa de izolatie	Clasa I

3 Functionarea aparatului

3.1 Controlul aparatului

A	1B	2C	3D
CHEIE FUNCTIE
A: Lumină On / Off P	Puteți ilumina zona de gătit apăsând acest buton. Apăsați din nou acest buton pentru a stinge becul.
B: 1. Buton treaptă	Açționați aparatul la viteza 1.Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.
C: 2. Buton treaptă	Açționați aparatul la viteza 2.Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.
D: Buton treaptă 3	Açționați aparatul la viteza 3.Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.

3.2 Funcționarea eficientă din punct de vedere energetic în termeni de economisire Folosire

• Când folositi hota, ajustați setările de viteză conform vaporilor și intensității mirosului, pentru a economisi energie.
• Folositi viteze mici (1-2) în condiții normale și viteze mari (3) pentru mirosuri intense și vapori.
• Lămpile de pe hotă sunt plasate pentru ilumina-rea zonei de gătit.
• Folosirea lor pentru lumina ambientală va produce consul de energie inutil și lumină insuficientă.

3.3 Instructiuni de utilizare

• Hota dvs. conține un motor care are viteze diferite.
• Pentru o performanță mai bună, vă recomandăm să utilizați viteze reduse în condiții normale și viteze mari în caz de mirosuri puternice și vapori intenși.
• Puteți porni aparatul apăsând butonul de setare a vitezei dorit. (B, C, D)
• Puteți ilumina zona de gătit apăsând lampa (A).

3.4 Oprire automată

Aparatul dvs. are caracteristica Oprei automată, permitându-i să se ventileze puțin mai mult și să elimine mirosurile nedorite și vaporii din mediu și să se oprească automat după ce se termină gătitul. Pentru a activa funcția Oprei automată, apăsați orice buton al treptei de viteză (B, C, D) de pe panoul de comandă pentru mai mult de 2 secunde; funcția de temporizare de 15 minute se activează. Atunci când funcția de oprire automată este activă, apăsarea aceluiasii buton de viteză dezactivează funcția de oprire automată, iar motorul aparatului se oprește. Această caracteristică este dezactivată atunci când comutați între diferite etape de viteză. Dacă doriți ca aparatul să se oprească automat, trebuie să activați din nou funcția de oprire automată.

3 Functionarea aparatului

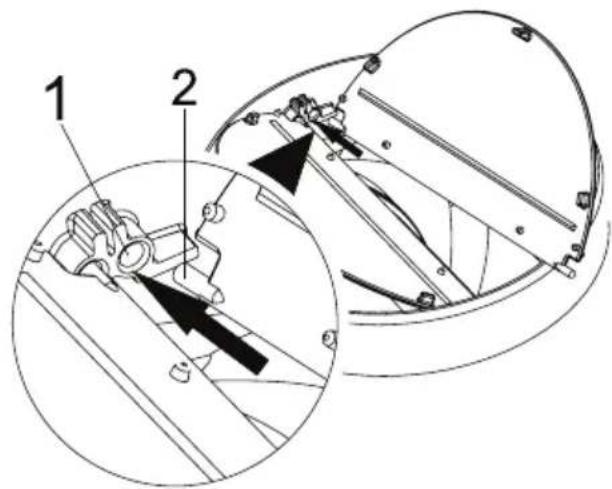

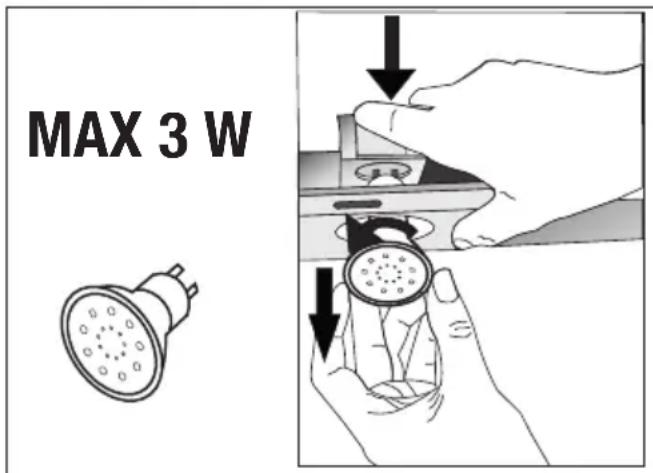

3.5 Înlocuirea becului

(Figura 3)

Efectuați conexiunile electrice ale aparatului. Aparatul dvs. utilizează un bec LED spot de 3W. Pentru înlocuirea becurilor, apăsați în jos suportul din spate, răsuciți-l puțin în sensul antiorar și scoateți-l trăgându-l în jos. Aplicați operațiunea de mai sus în sens invers pentru a instala becuri noi (Figura 3).

Bec
Putere Bec	3 W
Suport / priză	GZ 10
Tensiune bec	220 - 240 V
Dimensiune	53 x 50 mm
Cod ILCOS	DR/F3-220-240-GZ10-50-53
Flux de lumină 260 lm
Temperatură de cu-loare corespondentă	3000 K

Acest produs conține o sursă de lumină din clasa de eficiență energetică “F”.

3.6 Funcționare cu racordare la tubul de evacuare

extrași prin con- ducta de evacuare, care este fixată pe capul de conectare de pe hotă.

- Diametrul conductei de evacuare trebuie să fie același cu cel al inelului de conectare. În setări orizontale, țeava trebuie să aibă o ușoară pantă ascendentă (aproximativ 10°), astfel încât aerul să poată ieși cu ușurință din cameră.

3.7 Funcționare fără racordare la tubul de evacuare

iltrat prin filtrul de carbon și recirculat în cameră. Filtrul de carbon este utilizat atunci când este imposibil de utilizat un tub în casă.

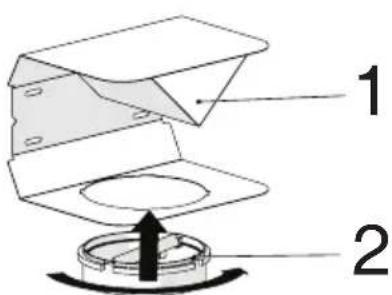

• În cazul utilizării fără tub de evacuare, îndepăratați clapetele din interiorul adaptorului pentru tubul de evacuare.
• Scoateți filtrul de ulei. Pentru a instala filtrul de carbon, montați filtrul pe clapete centrându-I pe piesa din plastic de pe ambele părți ale corpului ventilatorului. Strângeți-I prin rotirea spre dreapta sau spre stânga.
• Înlocuiti filtrul de ulei de aluminiu.

4 Curățarea și întreținerea

Înainte de curățare și întreținere, deconectați produsul sau opriți întrerupătorul.

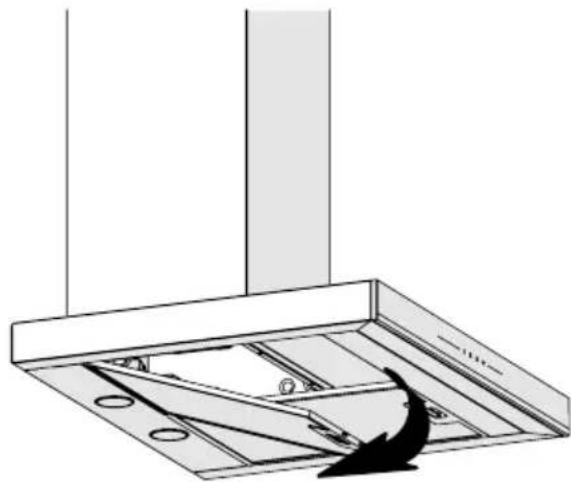

4.1 Curățarea filtrelor de ulei de aluminiu

Filtrul de ulei din aluminiu este utilizat pentru a reține particulele de ulei din aer. Filtrele de aluminiu își pot schimba culoarea după curățarea repetată. Acest lucru este normal și filtrele nu trebuie înlocuite.

• Împingeți înainte blocarea filtrului de ulei din aluminiu.
• Apoi trageți-l ușor în jos și trageți-l afară (Figura 4). În caz contrar, puteți îndoi filtrul. Spălați și clătiți filtrele de ulei din aluminiu cu detergent lichid înlocuiti filtrele de ulei din aluminiu, efectuând pașii specificați mai sus în ordine inversă. Aceste filtre de ulei din aluminiu sunt utilizate pentru a reține particulele de ulei din aer.

De asemenea, puteți spăla filtrele de ulei din aluminiu în mașina de spălat.

ATENTIE: În caz de utilizare normală, curățați filtrul de ulei din aluminiu o dată pe lună.

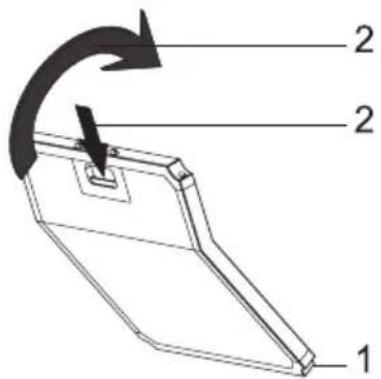

4.2 Înlocuirea filtrelor de carbon

(Figura 5)

• Dispozitivul pe care I-ați achiziționat este potrivit pentru utilizarea cu filtre de carbon.
• Îndepărtați filtrele de ulei din aluminiu (Figura 4).
• Puneti partea inferioară a filtrului de carbon în carcasa motorului (Figura 5).
• Apăsați butonul filtrului de carbon înainte și asigurați-vă că butoanele filtrului de carbon sunt conectate și blocate. (Figura 5).
• Ataşati filtrele de ulei de aluminiu.

ATENTIE

• Filtrul de carbon nu trebuie spălat niciodată.
• Înlocuiti filtrele de carbon o dată la 3 luni.
• Puteti obține filtrul de carbon de la vânzătorii autorizați.

5

Instalarea aparatului

AVERTISMENT: Înainte de a începe instalarea, citiți informațiile de siguranță din Manualul utilizatorului.

AVERTISMENT: Neinstalarea cu șuruburi și stabilizatori în conformitate cu aceste instrucțiuni poate duce la electrocutare.

Pentru instalarea hotei, vă rugăm să contactați cel mai apropiat serviciu autorizat.

Este responsabilitatea clientului să pregătească locația și instalarea electrică a hotei.

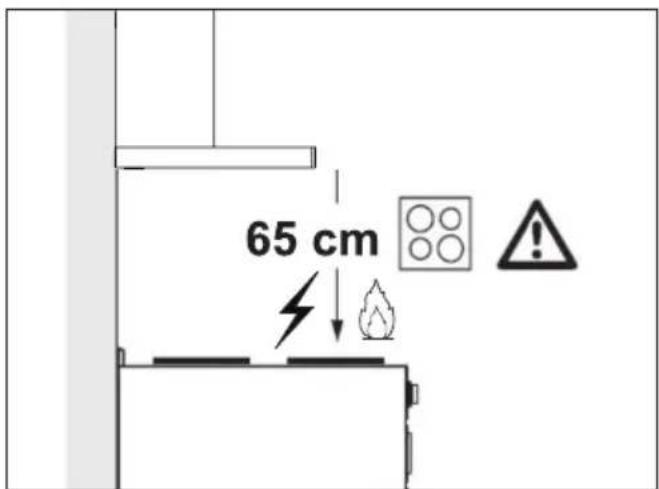

5.1 Poziția aparatului

(Figura 6)

• Distanța dintre aragaz și hotă trebuie luată în considerare înainte de asamblare. Această distanță trebuie să fie de 65 cm (Figura 6).
• Distanța trebuie măsurată de la suprafața grătarului pentru aragazuri pe gaz,
• de la suprafața sticlei pentru aragazuri electrice.

1. Produsul
2. Tub de evacuare intern
3. Tub de evacuare extern
4. Adaptor tub de evacuare ∅150/120 mm
5. Placă de conexiune tub evacuare
6. Manual de utilizare
7. Schema de instalare
8. 2x Plăci de agățare a produsului
9. 2x dibluri din plastic ∅ 6 mm
10. 4x dibluri din plastic ∅ 10 mm
11. 4x şuruburi de montare pe perete 5,5x60
12. 2x M5x35 Şuruburi de conexiune placă de agătare
13. 2x şuruburi pentru placa de conexiune tub evacuare 3.9x22
14. Saibă M4 x2
15. Deflector de aer
16. Adaptor din plastic (distribuitor de aer)
17. 2x 3.5x9.5 Şurub guseu cos
18. Clemă cos

Informațiile necesare pentru a alege locul adecvat pentru instalarea hotei sunt prezentate mai jos.

5 Instalarea aparatului

5.3 Montare pe perete

• Peretele trebuie să fie plat, drept și să aibă o capacitate suficientă de încărcare.
• Adâncimea găurilor trebuie să corespundă cu lungimea șuruburilor.
• Șuruburile și diblurile furnizate sunt potrivite pentru pereți din cărămidă. Pentru alte materiale de construcții (de exemplu, gips carton, placă, beton poros), se folosesc dibluri și piulițe de fixare adecvate.

(Figura 7)

Desenați o linie de mijloc din tavan perpendicular pe marginea inferioară a hotei.

Fixați sistemul de asamblare pe perete. Pentru punctele A și B, luați ca referință dimensiunile maxime ale hotei și găuriți punctele A și B pe care leați marcat cu un burghiu de ∅6mm și loviți fișele de perete din plastic de ∅6mm. Instalați placa de conexiune a tubului de conectare pe perete cu 2 bucăți de şuruburi 3.9x22 (Figura 8).

Pentru a instala corpul hotei, găuriți punctele C, D, E, F specificate în şablonul de instalare cu un burghiu de ∅10mm și loviți diblurile din plastic de ∅10mm în aceste puncte (Figura 8).

Instalați 2 bucăți de şuruburi de montare 5.5x60 în punctele C și D, cu un spațiu de 5 mm între capul şurubului și perete (Figura 8).

(Figura 8)

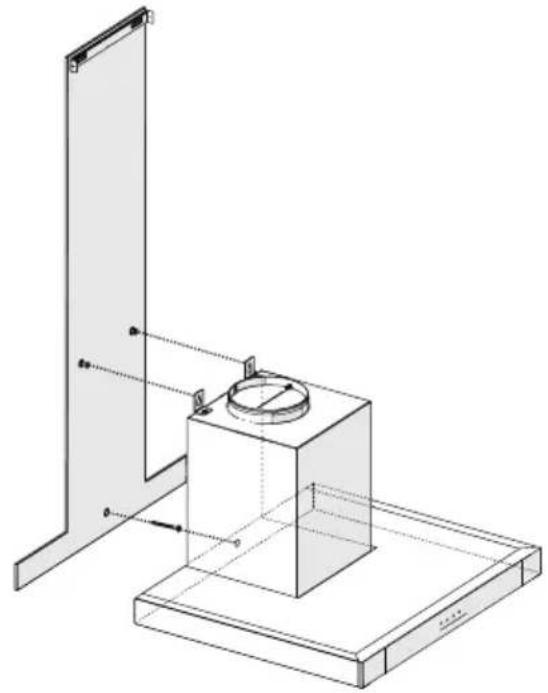

Instalați două plăci agățare pe corpul hotei cu șuruburi de montare M5x35 (Figura 8).

Tineți hota de corpul său și puneți-o pe şuruburile de suspendare de pe perete și strângeți şuruburile (Figura 9).

Montați șaibele M4 la șuruburile de suspensie 5,5x60 Fixați hota cu un șurub de 5,5x60 pe pere- te prin orificiul de montare din interiorul aparatului (Figura 9).

5 Instalarea aparatului

5.4 Conectarea la tubul de evacuare

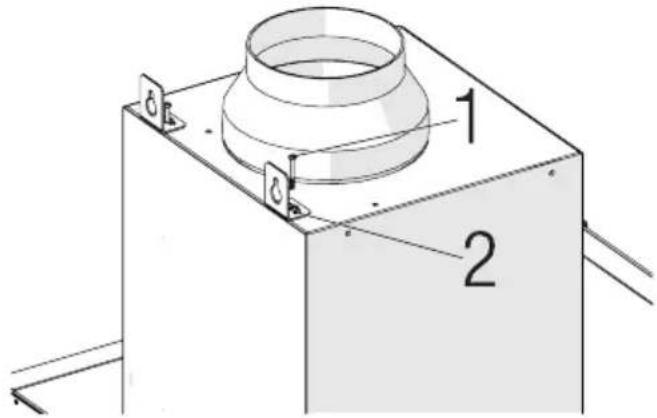

Dacă aveți de gând să utilizați adaptorul din plastic pentru tubul de evacuare ∅ 120/150 mm, conectați un capăt al țevii la acest adaptor, dacă nu aveți de gând să-I utilizați, conectați-I la conducta de evacuare directă a produsului. Conectați celălalt capăt al țevii la tubul de evacuare Verificați dacă aceste două conexiuni sunt suficient de strânse pentru a nu ieși atunci când aparatul funcționează la putere maximă. Verificați dacă clapetele din interiorul tubului de evacuare funcționează atunci când sunt strânse cu cleme. Conectați conducta de conectare a tubului în afara adaptorului (Figura 11/a). Dacă conducta de conectare este montată în interiorul adaptorului, aspirația aerului nu trebuie să aibă loc, deoarece clapeta tubului care împiedică revenirea aerului va rămâne închisă (Figura 11/b). Lungimea conductei de conectare, precum și numărul de coturi trebuie să fie cât mai mici posibil.

A: Teavă de ieşire a tubului de evacuare

B: Clapete de reținere

C: Tub de evacuare din plastic

Supapele sunt închise, apoi aparatul nu funcționează și împiedică pătrunderea în interior a miro-surilor și prafului din exterior.

Realizați conexiunea electrică a hotei înainte de a începe instalarea tubului de evacuare. Glisați plăcile tubului de evacuare în jurul corpului.

Instalati placa tubului de evacuare pe placa de fixare a tubului care este fixată pe perete de la marginile sale exterioare superioare (Figura 12).

(Figura 12)

1. Tub de evacuare intern
2. Şurub 3.5x9.5
3. Placă de conexiune tub evacuare

5 Instalarea aparatului

5.6 Instalarea deflectorului de aer (BHCB 93640 BH)

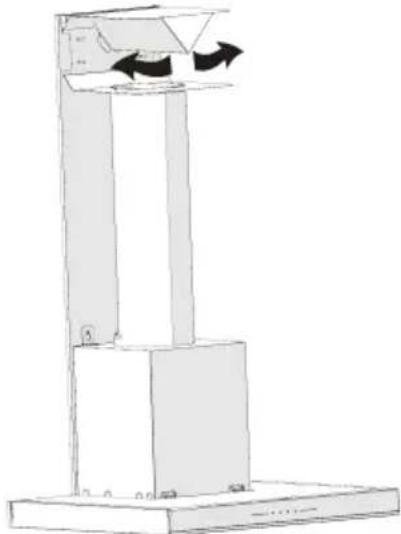

În timpul utilizării cu filtrul de carbon, aparatul este dotat cu deflector de aer cu scopul de a elibera din nou aerul care este curățat cu filtru de carbon din orificiul perforat situat pe tub. Asamblați deflectorul de aer urmând instrucțiunile menționate mai jos.

(Figura 13)

Există o filă în mijlocul placă de conexiune tub evacuare. Amplasați punctul de mijloc al acestei file pe linia pe care este trasată perpendicular pe perete. Aliniați orizontal și marcați cu un pix găurile în care va fi montată placa de conectare (Figura 13/A, B).

Găuriți punctele marcate cu burghiu de ∅6mm și introduceți două dibluri de plastic ∅6mm în găurile perforate (Figura 13/A, B).

Fixați placa de conexiune a tubului de conectare pe perete cu şuruburi 3.9x22 (Figura 13/A, B).

Pentru asamblarea deflectorului de aer, instalați punctele C, D, E, F cu burghiu de ∅6mm și dibluri din plastic ∅6mm (Figura 13).

(Figura 14)

1. Deflector de aer

2. Tub de evacuare din plastic

Atașați adaptorul de tub din plastic, care este inclus în pachet, în direcția deflectorului de aer. Blocați adaptorul tubului rotindu-l în direcția să-geții (Figura 14).

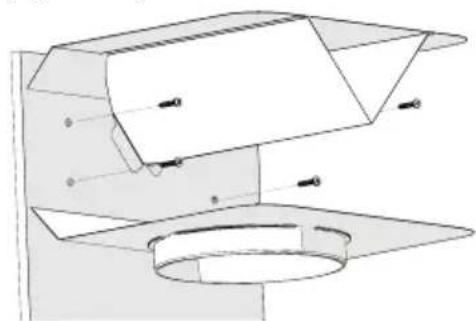

Asamblati grupul deflectorului de aer cu șuruburi 3,9 x 22 din punctele C, D, E, F pe care le-ați pre-gătit deja (Figura 13).

Asamblati corpul hotei (Figura 7).

1. Țeavă de evacuare a aerului din aluminiu Asigurați asamblarea conductei de evacuare a aerului (Figura 16).

Din moment ce răsucirea și îndoirea tevii de aluminiu va duce la reduce-rea puterii de aspiratie a aerului, evi-tați să îndoiti sau să răsuciti teava.

Instalati plăcile de tub ale hotei (Figura 12)

6

Depanarea

Problemă Cauză Soluție
Produsul nu funcționează.	Verificați siguranța dvs.	Dacă siguranța dvs. este închisă, deschideți-o.
Produsul nu funcționează.	Verificați conexiunea electrică.	Tensiunea rețelei trebuie să fie între 220 și 240 V.
Produsul nu funcționează.	Verificați conexiunea electrică.	Verificați dacă și celelalte aparate din bucătărie funcționează.
Lampa de iluminare nu funcționează.	Verificați conexiunea electrică.	Tensiunea rețelei trebuie să fie între 220 și 240 V.
Lampa de iluminare nu funcționează.	Verificați comutatorul lămpii.	Comutatorul pentru lampă trebuie să fie în poziția „on” (pornit).
Lampa de iluminare nu funcționează.	Verificați becurile. Becurile produsului nu trebuie să fie defecte.
Admisia de aer a produ-sului este slabă.	Verificați filtrul de aluminiu. În condiții normale de funcționare, filtrul de ulei din aluminiu trebuie curățat cel puțin o dată pe lună.
Admisia de aer a produ-sului este slabă.	Verificați tubul de evacuare a aerului.	Tubul de evacuare a aerului trebuie să fie în poziția „on” (pornit).
Admisia de aer a produ-sului este slabă.	Verificați filtrul de carbon.	Pentru produsele cu filtre de carbon, filtrul tre-buie schimbat în mod normal la fiecare 3 luni.

CERTIFICAT DE GARANTIE

Tensiune de alimentare/frecvență: 220-240V\~, 50-60Hz

Importator: ARCTIC S.A., Găești, Dâmbovița, str. 13 Decembrie nr. 210, email: [e-mail]

TIP:

□ Aragaz

□

□

□

HotăCuptor înco

Model / Serie:

VÂNZĂTOR

Nr. factură:......Data:......

Vânzător (firma, localitatea): ....

CUMPĂRĂTOR

Nume Localitatea

Str. ....Nr. ....Bloc ....Sc. ....Et. ....Ap. ....

Judet..... Telefon.....E-mail.....

S-a efectuat proba de funcționare a aparatului, s-a prezentat modul de folosire, s-au predat instrucțiunile de utilizare și toate accesoriiile. Am primit aparatul în perfectă stare de funcționare.

Stimați clienti,

La cumpărare vă recomandăm să solicitați efectuarea probei de funcționare și să verificați existența instructiunilor de utilizare și a accesorilor.

Pentru a putea beneficia de toate avantajele produselor și serviciilor noastre vă rugăm:

- să citiți cu atenție și să respectați recomandările prezentate în "Instructiunile de utilizare".

- să păstrați cu grijă acest certificat pentru a-l putea prezenta (împreună cu documentul fiscal de achiziție), personalului SERVICE, la orice sesizare efectuată în perioada de garanție.

Vă multumim că ați optat pentru cumpărarea unui produs Beko!

Durata medie de utilizare a produsului este de 10 ani!

Perioada de garanție legală de conformitate este de 2 ani de la intrarea produsului în posesia consumatorului.

Art. 22, alin. 3-6, din L449/2003, modificata de OG 9/2016:

- (3) Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării effective a produsului către consumator.

- (4) Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.

- (5) Produsele de folosință îndelungată defectate în termenul de garanție legală de conformitate, atunci când nu pot fi reparate sau când durata cumulată de nefunctionare din cauza deficiențelor apărute în termenul de garanție legală de conformitate depășește 10% din durata acestui termen, la cererea consumatorului, vor fi înlocuite de vânzător sau acesta va restitui consumatorului contravaloarea produsului respectiv.

- (6) Termenul de garantie curge de la data intrării bunului respectiv în posesia consumatorului, inclusiv pentru bunurile noi de folosință îndelungată, obținute prin tragere la sorți la tombole, câștigate la concursuri și similare sau acordate cu reducere de preț ori gratuit de către operatorii economici.

Garantia oferită de producător nu exclude garanția de viciu ascuns, conform OG 21/1992 (R2) privind protecția consumatorului și Codul Civil.

UNITĂȚILE SERVICE ALE ARCTIC S.A. EXECUTĂ REPARAȚII ÎN TERMENUL DE GARANȚIE ȘI ÎN AFARA ACESTUIA

Nr. crt.	Data Reclamației	Data primirii în reparație	Reparat			Reparația curentă și/sau componenta înlocuită	Prelungirea termenului de garanție	Efectuarea verificării
			Programat	Data ridicării aparatului	Cauza întârzierii			SERVICE	CLIENT

CONDIȚII DE GARANTIE LEGALĂ DE CONFORMITATE:

Pentru orice defectiune aparută în perioada de garanție sau post garanție, apelați la magazinul de unde a fost achiziționat produsul sau direct la Call Center Arctic. Prelungirea termenului de garanție se vaînscrie în certificatul de garanție de către unitatea SERVICE care a efectuat reparația. Garanția acoperă repararea și/sau înlocuirea pieselor constatate ca defecte (necauzate de consumator) de către tehnicienii Service. Termenul de realizare a operațiilor de reparare, înlocuire sau întreținere este de 15 zile calendaristice de la data la care cumpărătorul a sesizat defectiunea la magazinul de unde a achiziționat produsul sau direct la Call Center Arctic.

Reclamatiile referitoare la aspectele prevăzute mai jos, se rezolvă numai contra cost :

a) nefunctionarea lămpilor de iluminare;

b) accesoriiile care nu au defecte ascunse de material constatate de tehnicienii Service;

c) piesele și accesoriiile care prezintă lovituri, zgârieturi, spărturi sau deformări.

PRODUSUL NU BENEFICIAZĂ DE GARANTIE LEGALĂ DE CONFORMITATE ÎN URMĂTOARELE CAZURI:

1. Nu au fost respectate instrucțiunile de transport, manipulare, instalare, utilizare și întreținere prescrise.
2. Subansamblurile și accesoriiile casabile care se deteriorează în timpul transportului vor fi înlocuite de vânzător (în cazul în care asigură transportul).
3. Garanția nu se acordă subansamblelor și accesoriiilor casabile ale produselor care suferă deteriorări din vina consumatorului.
4. Tensiunea de alimentare are valori care nu se încadrează în limitele prevăzute de standarde (SR EN 50160).
5. Instalația electrică a utilizatorului prezintă improvizatii sau neconformități.
6. Produsul a fost folosit în alte scopuri decât cel pentru care a fost proiectat.
7. Produsul a suportat intervenții (reparații, modificări) din partea unor persoane neautorizate de producător. Drepturile consumatorului sunt cele prevăzute în Legea 449/2003 (republicată) și OG 21/1992 (republicată). În cadrul acestui proces, Arctic vă prelucrează date cu caracter personal, cu respectarea legilor aplicabile privind confidențialitatea și protecția datelor Pentru informații complete despre modul în care vă prelucrăm datele, precum și despre drepturile dumneavoastră, vă rugăm să consultați secțiunea “Protectția datelor personale”, accesând site-ul nostru la adresa https://www.beko.ro/.
