Марка	ELICA
Модел	TUBE ISLAND
Категория	Кухненски аспиратор
Тип на инсталация	Остров (закрепване към тавана)
Брой скорости	4 (включително 1 временна интензивна)
Дисплей	7 сегмента, показващи скоростта и предупрежденията
Маслен филтър	Метални, миещи се в съдомиялна
Активен въглен филтър	По избор за версия с рециркулация, подмяна на всеки 3 години
Осветление	LED крушки 12V 20W MAX Ø35 GU4
Сигнал за поддръжка	Индикатор за насищане на масления филтър (40h) и въглен (160h)
Температурна аларма	Активира двигателя на скорост 3 при прегряване
Електрическо захранване	220-240 V (вижте табелката с данни)
Минимално разстояние (електрическо)	50 cm
Минимално разстояние (газ/смесено)	65 cm
Версия на отвеждане	Изсмукване (външно) или филтриране (рециркулация)

Често задавани въпроси - TUBE ISLAND ELICA

Как да инсталирам аспиратора TUBE ISLAND ?

Аспираторът трябва да бъде закрепен към тавана. Използвайте предоставените дюбели, но проверете с квалифициран техник дали таванът издържа теглото. Преди монтажа не включвайте електрическия уред. Уверете се, че минималното разстояние между аспиратора и плота е спазено (50 cm за електрически, 65 cm за газ).

Какво е минималното разстояние между аспиратора и плота?

Минималното разстояние между готварската повърхност и най-ниската част на аспиратора е 50 cm за електрически котлони и 65 cm за газови или смесени котлони. Винаги спазвайте инструкциите на вашия готварски уред, ако те определят по-голямо разстояние.

Как да почистя масления филтър?

Масленият филтър трябва да се почиства веднъж месечно (или когато сигналът за поддръжка мига). Измийте го на ръка с неагресивен препарат или в съдомиялна на ниска температура и бърз цикъл. Измиването в съдомиялна може да обезцвети филтъра, но не влияе на работата му.

Кога да сменя въгления филтър?

При версия с рециркулация въгленият филтър трябва да се сменя на всеки 3 години или по-рано, ако е повреден. Сигнал за поддръжка (мигаща цифра 2) се показва след 160 часа работа, за да укаже, че трябва да се замени. Можете също да го почиствате на всеки 2 месеца с гореща вода или в съдомиялна при 65°C, след което да го изсушите във фурна на 100°C за 10 минути.

Как да сменя крушка?

Първо изключете аспиратора. Уверете се, че крушките са студени. С малка плоска отвертка повдигнете ръба на крушката, за да я извадите. Сменете я с крушка 12V 20W MAX Ø35 GU4. Сглобете обратно. Ако осветлението не работи, проверете дали крушката е поставена правилно.

Какво да направя, ако екранът показва мигаща цифра?

Мигаща цифра 1 показва, че масленият филтър трябва да се почисти (след 40 часа работа). Мигаща цифра 2 показва, че въгленият филтър трябва да се смени (след 160 часа). За нулиране задръжте бутон '2' натиснат за повече от 3 секунди, докато аспираторът е включен. Ако и двете мигат последователно, изпълнете процедурата два пъти.

Как да активирам сигнала за въглен филтър при версия с рециркулация?

За да активирате сигнала за въглен филтър, поставете аспиратора на OFF (без скорост). Задръжте едновременно натиснати бутоните '2' и '3' за 3 секунди. Цифрите 1 и 2 ще мигат последователно в продължение на 2 секунди, потвърждавайки активирането. За деактивиране повторете същата операция: ще мига само цифра 1.

Защо двигателят се включва сам?

Аспираторът е оборудван с температурен детектор. Ако температурата в зоната на дисплея стане твърде висока, двигателят се активира автоматично на скорост 3 и буквата 'T' мига на екрана. Алармата продължава, докато температурата спадне. Можете да излезете от този режим, като натиснете бутони '2', '3' или '4'.

Мога ли да използвам аспиратора без филтър?

Не, задължително е никога да не използвате аспиратора без правилно монтирани решетка и филтри. Използването без филтър води до риск от пожар и може да повреди двигателя. Освен това работата без филтър е забранена от инструкциите за безопасност.

Как да изключа аспиратора за поддръжка?

Преди всяка операция по почистване или поддръжка изключете аспиратора от електрическата верига, като извадите щепсела или изключите главния превключвател на жилището. Никога не извършвайте поддръжка, докато аспираторът е под напрежение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TUBE ISLAND ELICA

elica

DE Монтаж и инструкции за употреба EN Инструкции за монтаж и употреба FR Предписания за монтаж и режим на употреба NL Инструкции за монтаж и употреба IT Инструкции за монтаж и употреба ES Монтаж и режим на употреба PT Инструкции за монтаж и употреба EL Инструкции за монтаж и употреба PL Инструкции за монтаж и употреба CS Инструкции за монтаж и употреба SK Инструкции за монтаж и употреба HU Инструкции за монтаж и употреба RU Инструкции за монтаж и употреба BG Инструкции за монтаж и употреба RO Инструкции за монтаж и употреба SL Инструкции за монтаж и употреба HR Инструкции за монтаж и употреба NO Инструкции за монтаж и употреба SV Инструкции за монтаж и употреба DA Инструкции за монтаж и употреба TR Инструкции за монтаж и употреба

Инструкциите, дадени в това ръководство, трябва да се спазват стриктно. Не се поема никаква отговорност за евентуални дефекти, щети или пожари на аспиратора, причинени от неспазване на разпоредбите в това ръководство.

Аспираторът може да се различава от естетическа гледна точка от чертежите, показани в това ръководство за употреба.

Инструкциите за употреба, поддръжката и инсталацията обаче са възможни.

Важно е да запазите това ръководство за употреба, за да можете да го справяте по всяко време. При продажба, прехвърляне или преместване, уверете се, че то остава заедно с продукта. Прочетете внимателно ръководствата за употреба: те съдържат важна информация относно инсталацията, употребата и безопасността. Не правете никакви електрически или механични промени по продукта или по изпускателните тръби.

Забележка: Частите, отбелязани с (*), са аксесоари, които се включват в комплекта само при някои модели, или части, които не са включени в комплекта и трябва да бъдат закупени отделно.

Предупреждение

Внимание! Не свързвайте уреда към електрическата мрежа, докато инсталацията не е завършена.

Преди започване на каквито и да е дейности по почистване или поддръжка, уредът трябва да бъде изключен от електрическата мрежа, като се извади щепселът или се изключи главният прекъсвач на жилището.

При всички монтажни и ремонтни дейности винаги носете защитни ръкавици.

Не позволявайте на деца да си играят с уреда.

Възрастни и деца не трябва да управляват уреда без надзор,

• ако не са физически или умствено способни да го правят,
• или ако им липсват знания и опит за правилно и безопасно боравене с уреда.

Никога не включвайте аспиратора без правилно монтирана решетка!

Аспираторът никога не трябва да се използва като плот за поставяне на предмети, освен ако изрично не е посочено.

Помещението трябва да има достатъчна вентилация, когато аспираторът се използва едновременно с други уреди, работещи с газ или други горива.

При едновременна работа на аспиратора в режим на изсмукване и на отоплителни уреди, в помещението, където е

инсталиран отоплителният уред, отрицателното налягане не трябва да надвишава 4 Pa (4 x 10⁻⁵ bar).

Изсмукваният въздух не трябва да се отвежда в тръби, които се използват за извеждане на димните газове от уреди, работещи с газ или други горива.

Строго е забранено да се готви с открит пламък под аспиратора.

Откритият пламък уврежда филтрите и може да причини пожари, затова това трябва да се избягва във всички случаи.

Пърженето трябва да става под наблюдение, за да се избегне запалване на прегрялото олио.

Достъпните части могат да се нагорещят при използване на готварски уреди.

По отношение на техническите и безопасни мерки за отвеждане на отработения въздух, стриктно трябва да се спазват разпоредбите на компетентните местни органи.

Аспираторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като във всеки случай трябва да се спазват изричните указания в ръководството за поддръжка на това ръководство).

Неспазването на разпоредбите за почистване на аспиратора, както и за смяна и почистване на филтрите, води до пожар.

За да се избегне рискът от токов удар, аспираторът не трябва да се използва без правилно поставени лампи.

Не се поема никаква отговорност за грешки, щети или пожари на уреда, причинени от неспазване на инструкциите, посочени в това ръководство.

В съответствие с изискванията на Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE), настоящият уред е обозначен с маркировка.

Вие допринасяте положително за опазването на околната среда и човешкото здраве, ако предадете този уред за разделно събиране на отпадъци. При неправилно изхвърляне в смесените битови отпадъци, такъв уред може да доведе до отрицателни последици.

На продукта или в приложената

продуктова документация е изобразен следният символ на зачеркнат контейнер за отпадъци. Той показва, че изхвърлянето в обикновените битови отпадъци не е разрешено. Изхвърлете тези продукти в центъра за рециклиране с разделно събиране на електрическо и електронно оборудване. Изхвърлянето трябва да става съгласно местните разпоредби за обезвреждане на отпадъци.

Моля, свържете се с компетентните органи на вашата общинска администрация, с местния център за рециклиране на битови отпадъци или с търговеца, от който сте закупили този уред, за да получите допълнителна информация относно третирането, оползотворяването и повторната употреба на този продукт.

Режим на работа

Аспираторът може да се използва както като уред с отвеждане на въздуха, така и като уред с рециркулация.

Режим с отвеждане на въздуха

Въздухът се отвежда навън с помощта на тръба, която трябва да се монтира към изпускателния отвор.

Изпускателната тръба не се доставя и трябва да се закупи отделно.

Изпускателната тръба трябва да има същия диаметър като изпускателния отвор.

Изпускателната тръба трябва да бъде положена хоризонтално, като е възможно най-наклонена нагоре (около 10%), за да може въздухът да се отвежда безпрепятствено навън.

Забележка: Ако абсорбаторът е оборудван с активен въгленен филтър, той трябва да бъде отстранен.

Свържете абсорбатора към изпускателните тръби и стенния отвор за въздух със същия диаметър като изхода за въздух (съединителен фланец).

Използването на тръби и стенни отвори с по-малък диаметър води до намаляване на мощността на изсмукване и до драстично увеличаване на шума.

Всяка отговорност в това отношение се отхвърля.

Използвайте възможно най-къс тръбопровод. Използвайте тръбопровод с възможно най-малко извивки (макс. ъгъл на извивката: 90°). Избягвайте силни промени в диаметъра на тръбопровода. Вътрешната повърхност на тръбопровода трябва да бъде възможно най-гладка. Материалът на тръбопровода трябва да бъде одобрен от стандартите.

Режим на рециркулация

Трябва да се използва активен въгленен филтър, който може да се закупи от вашия търговец.

Активният въгленен филтър пречиства засмукания въздух от мастни частици и готварски изпарения, преди той да се върне в кухнята през горната решетка.

Закрепване

Разстоянието между повърхността за готвене и долната страна на абсорбатора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или комбинирани котлони.

Ако инструкциите за инсталиране на газовия котлон изискват по-голямо разстояние, то трябва да се спазва.

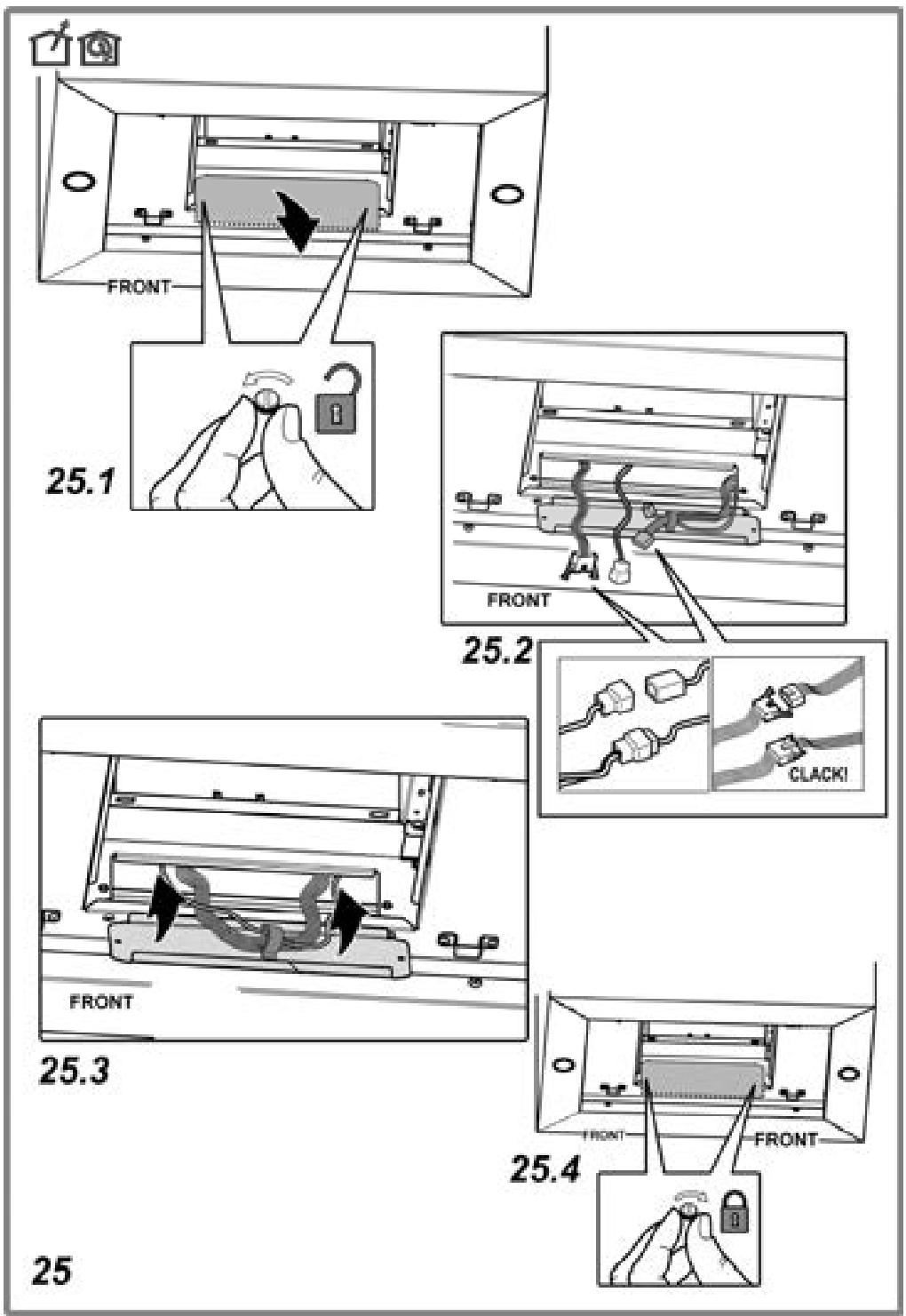

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с технически данни от вътрешната страна на аспиратора. Ако аспираторът има щепсел, той трябва да бъде свързан към лесно достъпен контакт, отговарящ на действащите разпоредби. При аспиратор без щепсел (директно свързване към мрежата) или ако щепселът не е достъпен, трябва да се монтира нормативен двуполюсен прекъсвач, който при необходимост, съгласно категория на пренапрежение III и правилата за инсталиране, гарантира пълно изключване от мрежата.

Забележка: Преди да свържете електрическата верига на аспиратора към захранването и да проверите правилната му работа, винаги проверявайте дали захранването е монтирано правилно.

Забележка! Преди пускане в експлоатация трябва да се уверите, че захранването (контактът) е монтирано правилно.

Аспираторът е оборудван със специален захранващ кабел; ако кабелът бъде повреден, трябва да поискате резервен от отдела за обслужване на клиенти.

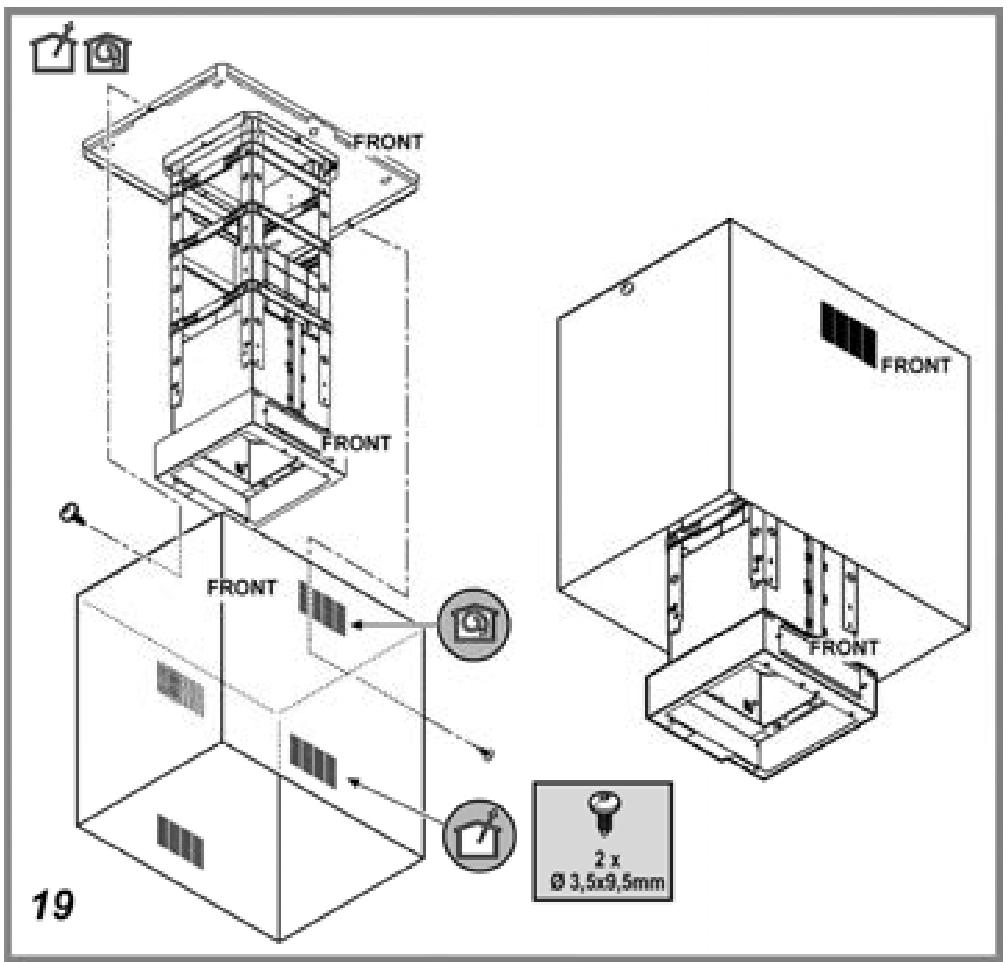

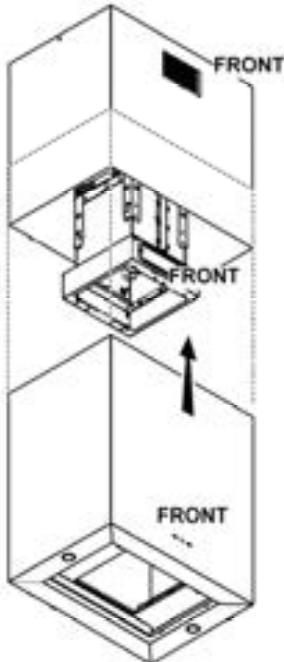

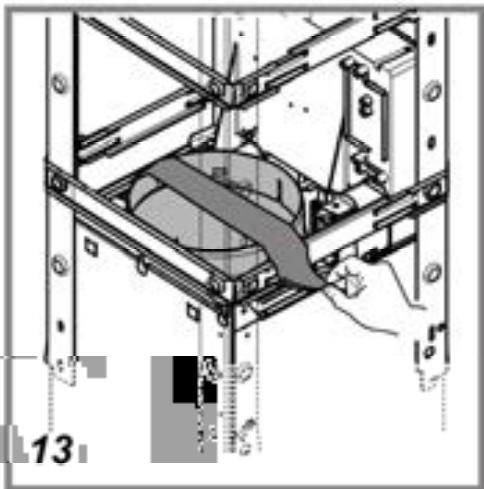

Монтаж

Този аспиратор трябва да се монтира на тавана. Аспираторът е оборудван с дюбели, подходящи за повечето стени/тавани. Въпреки това трябва да се консултира квалифициран техник, който да прецени дали материалите са подходящи за съответната стена/таван. Освен това стената/таванът трябва да издържа теглото на аспиратора.

Работа

При силно отделяне на пари включете най-високата степен на работа. Препоръчително е да включите аспиратора пет минути преди началото на готвенето и да го оставите да работи още около 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. осветление

2. ВКЛ./ИЗКЛ. мотор

При натискане на бутон "2" моторът се включва на 1-ва степен на засмукване.

Ако този бутон се натисне по време на работа, аспираторът се изключва.

3. Намаляване на мощността на засмукване

При натискане на бутон 3 мощността на засмукване се намалява от 4-та степен (интензивна) на 1-ва.

4. Увеличаване на смукателната мощност.

Чрез натискане на бутона „4“, когато аспираторът е изключен (OFF), аспираторът се включва на 1-во ниво на мощност.

Ако този бутон се натисне по време на работа, смукателната мощност се увеличава от 1-во на 4-то ниво (интензивно ниво).

Интензивното ниво е с таймер; след 5 минути аспираторът се превключва на 2-ро ниво на мощност.

За да деактивирате функцията по-рано, натиснете бутона „3“ и аспираторът ще премине на 3-то ниво на мощност. Чрез натискане на бутона „2“ аспираторът ще се изключи.

На всяко ниво на смукателна мощност съответства число, което се визуализира на дисплея:

OFF: без индикация

Смукателна мощност 1: 1

Смукателна мощност 2: 2

Смукателна мощност 3: 3

Смукателна мощност 4: 4 (мигащо)

5. Дисплей

Индикация за насищане на мазнинния филтър

Насищането на мазнинния филтър се показва след 40 работни часа чрез мигаща цифра 1 на дисплея.

Тази индикация сигнализира, че мазнинният филтър трябва да се измие.

Индикаторът за насищане на мазнинния филтър се вижда, когато абсорбаторът е включен (ON).

За да изтриете индикатора за насищане на мазнинния филтър, натиснете бутон “Z” за повече от 3 секунди, докато индикаторът изчезне.

Индикаторът за насищане на мазнинния филтър може да бъде изтрит само когато абсорбаторът е включен (ON).

Индикатор за насищане на активния въгленов филтър (само при версия с рециркулация)

Насищането на активния въгленов филтър се показва след 160 работни часа чрез мигаща цифра 2 на дисплея.

Този индикатор съобщава, че филтърът трябва да бъде сменен.

Индикаторът се вижда, когато абсорбаторът е включен (ON).

За да изтриете индикатора, натиснете бутон “2” за повече от 3 секунди, докато индикаторът изчезне.

Индикаторът може да бъде изтрит само когато абсорбаторът е включен (ON).

При едновременното появяване на двата индикатора за насищане, цифрите 1 и 2 ще мигат последователно.

Индикаторите се нулират, като се изпълни гореописаната процедура два пъти.

С първото изпълнение се нулира индикаторът за насищане на мазнинния филтър, а с второто – индикаторът за насищане на активния въгленов филтър.

В стандартния режим на работа индикаторът за насищане на активния въгленов филтър не е активен.

При абсорбаторите с рециркулация индикаторът за насищане на активния въгленов филтър е активиран.

Активиране на индикатора за насищане на активния въгленов филтър:

Завъртете капака на положение OFF и задръжте едновременно бутони "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат последователно за 2 секунди.

Деактивиране на индикацията за насищане на активния въглен филтър:

Завъртете капака на положение OFF и задръжте едновременно бутони "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Капакът е оборудван с температурен сензор, който включва мотора на 3-та степен на засмукване, когато температурата в зоната на дисплея е твърде висока.

Аларменото състояние се показва на дисплея чрез мигаща буква t.

Това състояние продължава, докато температурата спадне под алармената стойност.

Този режим на работа може да бъде изключен чрез натискане на бутон "2", "3" или "4".

Сензорът измерва стайната температура в зоната на дисплея на всеки 30 секунди.

Дисплейни индикации

Anzeige	Zustand
1	Saugstärke 1
2	Saugstärke 2
3	Saugstärke 3
4	Saugstärke 4 (Intensivstufe)
5	Fettfiltersätigung
6	Kohlefiltersätigung
7	Sättigung der Fett- und Aktivkohlefilter
8	Temperaturalarm

Поддръжка

Внимание! Преди всяко почистване и поддръжка изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите предпазителя.

Почистване

Аспираторът трябва да се почиства както отвътре, така и отвън (например на същите интервали, както поддръжката на мазнините филтри). За почистване използвайте кърпа, напоена с течен неутрален почистващ препарат. Не използвайте продукти, съдържащи абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на тези инструкции за почистване на уреда и за смяна или почистване на филтрите може да доведе до пожар. Тези инструкции трябва стриктно да се спазват!

Производителят не носи отговорност за каквито и да е щети на двигателя или пожари, причинени от неправилна поддръжка или неспазване на горепосочените правила за безопасност.

Панел

Фигура 20-22-23-26-27-30

Почиствайте периметралния панел за отвеждане на въздуха толкова често, колкото и мазниния филтър, като използвате кърпа и не много концентриран почистващ препарат. Никога не използвайте абразивни средства.

Мазнинен филтър

Фигура 21-29

Те служат за улавяне на мазнините частици, които се отделят при готвене.

Той трябва да се мие поне веднъж месечно (или когато системата за индикация на насищане на филтъра – ако е предвидена за съответния модел – го покаже). Това може да стане на ръка с мек почистващ препарат или в съдомиялна машина при ниска температура и кратък цикъл. Металният мазнинен филтър може да промени цвета си при почистване в съдомиялна машина, но това по никакъв начин не влияе на филтриращите му характеристики.

За да демонтирате мазнинните филтри, издърпайте дръжката за освобождаване.

Активен въгленов филтър (само за версия с рециркулация)

Фигура 28

Този филтър улавя неприятните миризми, които се отделят при готвене.

Активният въгленов филтър се измива на всеки два месеца (или когато системата за индикация на насищане на филтъра – ако е предвидена за съответния модел – покаже тази необходимост) в топла вода и подходящи препарати или в съдомиялна машина при 65°C (в този случай се включва пълен цикъл на миене – без допълнителни съдове вътре в съдомиялната машина).

Отстранете излишната вода, без да повредите филтъра; след това го поставете във фурна при 100°C за 10 минути, за да изсъхне напълно. Филтърът от нетъкан текстил трябва да се сменя на всеки 3 години, както и всеки път, когато е повреден.

Монтаж

Инсталирайте въгленовия филтър на гърба на мазниния филтър и го закрепете с две ленти.

Забележка: Лентите се намират в опаковката на въгленовия филтър, а не в аспиратора.

• При демонтаж действайте в обратен ред.

Смяна на лампите

Фигура 31

Изключете уреда от електрическата мрежа.

Забележка: Преди да докоснете лампите, се уверете, че са изстинали.

• С помощта на малка отвертка с плосък връх повдигнете ръба на лампата, за да я извадите. Отстранете лампата, която трябва да се смени, и я заменете с лампа 12V 20W MAX 30° 035 12V GU4. Извършете смяната и монтажа на новата лампа, като изпълните описаните стъпки в обратен ред.

Ако осветлението не работи, първо проверете дали лампите са поставени правилно, преди да се обърнете към отдела за обслужване на клиенти.

EN - Инструкции за монтаж и употреба

Спазвайте стриктно инструкциите, дадени в това ръководство. Не се поема отговорност за евентуални неудобства, щети или пожари, причинени от неспазване на инструкциите в това ръководство.

Аспираторът може да изглежда различно от илюстрациите в тази брошура. Инструкциите за употреба, поддръжка и монтаж обаче остават същите.

Важно е да запазите тази брошура, за да можете да я консултирате по всяко време. При продажба, прехвърляне или преместване, уверете се, че е заедно с продукта. ! Прочетете внимателно инструкциите: има важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по изпускателните канали.

Забележка: елементите, отбелязани със символа (^*), са допълнителни аксесоари, доставяни само с някои модели, или елементи, които трябва да се закупят отделно.

Внимание

ПРЕДУПРЕЖДЕНИЕ! Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.

Преди всяко почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите захранването.

Винаги носете работни ръкавици при всички операции по монтаж и поддръжка.

Уредът не е предназначен за употреба от деца или лица с намалени физически, сетивни или умствени способности, или без опит и знания, освен ако не са под надзор или не са инструктирани за употребата на уреда от лице, отговорно за тяхната безопасност.

Този уред е предназначен да се обслужва от възрастни. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Този уред е предназначен да се обслужва от възрастни. На децата не трябва да се позволява да пипат контролите или да си играят с уреда.

Никога не използвайте аспиратора без ефективно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако изрично не е указано.

Помещението, в което е инсталиран уредът, трябва да бъде достатъчно проветрявано, когато кухненският аспиратор се използва заедно с други уреди, работещи с газ или други горива.

Вентилационната система на този уред не трябва да се свързва към съществуваща вентилационна система, която се използва за други цели, като отвеждане на димни газове от уреди, работещи с газ или други горива.

Забранено е да се готви на открит пламък под аспиратора.

Използването на открит пламък е вредно за филтрите и може да причини пожар, поради което трябва да се избягва във всички случаи.

Всяко пържене трябва да се извършва внимателно, за да се гарантира, че олиото не прегрява и не се запалва.

Достъпните части може да се нагорещят, когато се използват с готварски уреди.

По отношение на техническите и безопасни мерки за отвеждане на дима е важно стриктно да се спазват разпоредбите на упълномощените органи.

Аспираторът трябва редовно да се почиства отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО).

Това трябва да се извършва съгласно инструкциите за поддръжка, дадени в това ръководство. Неспазването на инструкциите в това ръководство за почистване на аспиратора и филтрите води до риск от пожар.

Не използвайте и не оставяйте аспиратора без правилно монтирана лампа, поради възможен риск от електрически удар.

Не носим отговорност за каквито и да е неизправности, щети или пожари, причинени на уреда в резултат на неспазване на инструкциите в това ръководство.

Този уред е маркиран съгласно Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE). Като осигурите правилното изхвърляне на този продукт, вие ще помогнете за предотвратяване на потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с отпадъци от този продукт.

Символът върху продукта или върху документите, придружаващи продукта, показва, че този уред не трябва да се третира като битов отпадък. Вместо това той трябва да се предаде на подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване. Изхвърлянето трябва да се извършва в съответствие с местните разпоредби за опазване на околната среда за изхвърляне на отпадъци.

Употреба

Аспираторът е проектиран да се използва или в режим на отвеждане, или в режим на филтриране.

Версия с отвеждане

В този случай димът се отвежда навън чрез специална тръба, свързана с пръстена за свързване, разположен отгоре на аспиратора.

Внимание! Отвеждащата тръба не се доставя и трябва да се закупи отделно.

Диаметърът на отвеждащата тръба трябва да бъде равен на диаметъра на пръстена за свързване.

При хоризонталните участъци изпускателната тръба трябва да е леко наклонена (около 10°) и насочена нагоре, за да се отвежда лесно въздухът от помещението навън.

Внимание! Ако абсорбаторът е с активен въгленен филтър, той трябва да се отстрани.

Свържете абсорбатора и отворите за изпускане на стените с диаметър, еквивалентен на изхода за въздух (съединителен фланец).

Използването на тръби и отвори за изпускане на стените с по-малки размери ще доведе до намаляване на смукателната мощност и до значително увеличение на шума.

Поради това не се поема никаква отговорност.

Използвайте тръба с минимално необходимата дължина. Използвайте тръба с възможно най-малко колена (максимален ъгъл на коляното: 90°). Избягвайте резки промени в напречното сечение на тръбата. Използвайте тръба с възможно най-гладка вътрешна повърхност. Тръбата трябва да е от сертифициран материал.

Версия с филтър

За това е необходим един активен въгленен филтър, който може да бъде закупен от обичайния ви търговец.

Филтърът отстранява мазнините и миризмите от извлечения въздух, преди да го върне обратно в помещението през горната изпускателна решетка.

Монтаж

Минималното разстояние между опорната повърхност за готварските уреди на котлона и най-ниската част на абсорбатора трябва да бъде не по-малко от 50 см за електрически котлони и 65 см за газови или смесени котлони.

Ако инструкциите за монтаж на газовия котлон предвиждат по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Захранването от мрежата трябва да съответства на номиналната стойност, посочена на табелата вътре в абсорбатора. Ако е с щепсел, свържете абсорбатора към контакт, който отговаря на действащите разпоредби и е разположен на достъпно място. Ако не е с щепсел (директно свързване към мрежата) или ако щепселът не е на достъпно място, монтирайте двуполюсен превключвател в съответствие със стандартите, който осигурява пълно изключване от мрежата при условия, свързани с категория на пренапрежение III, съгласно инструкциите за монтаж.

Предупреждение! Преди да свържете отново веригата на абсорбатора към мрежата и да проверите ефективното функциониране, винаги проверявайте дали мрежовият кабел е правилно сглобен.

Качулката е снабдена със специален захранващ кабел; ако кабелът е повреден, поискайте нов от техническата служба.

Монтаж

Този тип абсорбатор трябва да се закрепи към тавана.

Предоставени са разширителни дюбели за закрепване на абсорбатора към повечето видове стени/тавани. Въпреки това, квалифициран техник трябва да провери дали материалите са подходящи за типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на абсорбатора. Не поставяйте плочки, фугираща смес или силикон върху този уред към стената. Само повърхностен монтаж.

Работа

Използвайте високата скорост на засмукване при концентрирани кухненски изпарения. Препоръчително е абсорбаторът да се включи 5 минути преди готвене и да работи по време на готвене и още около 15 минути след приключване на готвенето.

1. Осветление ВКЛ/ИЗКЛ

2. Двигател ВКЛ/ИЗКЛ

При натискане на клавиш "2" двигателят преминава на скорост 1. Ако клавишът се натисне по време на работа, абсорбаторът преминава в състояние ИЗКЛ.

3. Намаляване на скоростта

При натискане на клавиш "3" скоростта намалява от 4 (интензивна) до 1.

4. Увеличаване на скоростта

При натискане на клавиш "4", когато абсорбаторът е в състояние ИЗКЛ, той преминава на скорост 1.

Ако клавишът се натисне по време на работа, скоростта се увеличава от 1 до 4 (интензивна).

Интензивната скорост е с таймер. Стандартното време е 5 минути, след което абсорбаторът се настройва на скорост 2.

За да деактивирате функцията преди края на времето, натиснете клавиш "3", качулката се настройва на скорост 3, когато се натисне клавиш "2", качулката се изключва.

Сигнал на дисплея съответства на всяка скорост:

ИЗКЛ.: Без сигнал

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мига

5. Дисплей

Сигнализация за мастния филтър

Мастният филтър се сигнализира от дисплея с мигащо число 1 след 40 часа употреба.

Това означава, че мастният филтър трябва да се измие.

Сигнализацията се вижда, когато качулката е включена.

За да премахнете сигнализацията за мастния филтър, натиснете клавиш "2" за повече от 3 секунди, докато изгасне.

Сигнализацията може да бъде премахната, когато качулката е включена.

Сигнализация за въглеродния филтър (само за версия с филтър)

Въглеродният филтър се сигнализира от дисплея с мигащ номер 2 след 160 часа употреба.

Това означава, че инсталираният мазнинен филтър трябва да бъде заменен.

Сигнализацията се вижда, когато аспираторът е включен.

За да изключите сигнализацията за въглеродния филтър, натиснете клавиш "2" за повече от 3 секунди, докато изгасне.

Сигнализацията може да бъде изключена, когато аспираторът е включен.

В случай че и двата филтъра се сигнализират едновременно, номера 1 и 2 мигат на дисплея последователно.

Сигнализацията може да бъде нулирана, като се изпълни гореописаната процедура два пъти.

Първо се нулира сигнализацията за мазнинния филтър, след това за въглеродния филтър.

В стандартния режим сигнализацията за въглеродния филтър не е активна.

В случай че се използва аспиратор във филтриращ вариант, е необходимо да се активира сигнализацията за въглеродния филтър.

Активиране на сигнализацията за въглеродния филтър:

Настройте аспиратора на ИЗКЛЮЧЕН и задръжте клавиши "2" и "3" натиснати едновременно за 3 секунди.

Номера 1 и 2 мигат последователно за 2 секунди.

Деактивиране на сигнализацията за въглеродния филтър:

Настройте аспиратора на ИЗКЛЮЧЕН и задръжте клавиши "2" и "3" натиснати едновременно за 3 секунди.

Числото 1 мига за 2

Температурна аларма

Аспираторът е оборудван с температурен сензор, който активира мотора на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Аларменото състояние се индикира от дисплея с мигаща буква t.

Това състояние остава, докато температурата не падне под прага на алармата.

Този режим може да бъде прекратен чрез натискане на клавиш "2", "3" или "4".

На всеки 30° сензорът проверява температурата на околната среда в зоната на дисплея.

Символи на дисплея

Symbol	State
1	Speed 1
2	Speed 2
3	Speed 3
4	Speed 4 (intense)
5	Grease filter maintenance
6	Carbon filter maintenance
7	Grease filter and carbon filter maintenance
8	Temperature Alarm

Поддръжка

ВНИМАНИЕ! Преди извършване на каквато и да е операция по поддръжка, изолирайте аспиратора от електрическата мрежа, като изключите щепсела и извадите предпазителя.

Или ако уредът е свързан чрез щепсел и контакт, тогава щепселът трябва да бъде изваден от контакта.

Почистване

Аспираторът трябва да се почиства редовно (поне със същата честота, с която извършвате поддръжка на мазнините филтри) отвътре и отвън. Почиствайте с кърпа, напоена с неутрален течен препарат. Не използвайте абразивни продукти. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

ПРЕДУПРЕЖДЕНИЕ: Неспазването на основните препоръки за почистване на аспиратора и подмяна на филтрите може да доведе до риск от пожар.

Затова препоръчваме да спазвате тези инструкции.

Производителят не носи отговорност за каквито и да е повреди на двигателя или пожари, причинени от неправилна поддръжка или неспазване на горепосочените препоръки за безопасност.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметъра на аспирационния панел със същата честота като мазниния филтър, като използвате кърпа и не много концентриран течен препарат. Не използвайте абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Улавя частиците от готварска мазнина.

Той трябва да се почиства веднъж месечно (или когато системата за индикация на насищане на филтъра – ако е предвидена за модела, който притежавате – покаже необходимостта) с неагресивни почистващи препарати, на ръка или в съдомиялна машина, която трябва да бъде настроена на ниска температура и кратък цикъл.

При измиване в съдомиялна машина мазнинният филтър може леко да обезцвети, но това не влияе на филтриращата му способност.

За да отстраните мазнинния филтър, издърпайте дръжката с пружинно освобождаване.

Въгленов филтър (само за версия с филтър)

Фиг. 28

Той абсорбира неприятните миризми, причинени от готвене.

Въгленовият филтър може да се измива веднъж на всеки два месеца (или когато системата за индикация на насищане на филтъра – ако е предвидена за модела, който притежавате – покаже необходимостта) с гореща вода и подходящ препарат, или в съдомиялна машина при 65°C (ако използвате съдомиялна машина, изберете пълния цикъл и оставете съдовете навън).

Отстранете излишната вода, без да повредите филтъра, след това го поставете във фурната за 10 минути при 100°C, за да изсъхне напълно. Сменяйте матрака на всеки 3 години и когато платът е повреден.

Монтаж

Монтирайте въглеродния филтър на гърба на мазниния филтър и го закрепете с два пръта.

Внимание! Прътите са включени в опаковката на въглеродния филтър, а не в аспиратора.

За демонтаж на филтъра действайте в обратен ред.

Смяна на лампите

Фиг. 31

Изключете аспиратора от електрическата мрежа.

Внимание! Преди да докосвате крушките, се уверете, че са изстинали.

Използвайте малка отвертка като лост по краищата на лампата, за да отстраните крушката. - Извадете крушката, която трябва да се смени, и я заменете с нова 12V 20W MAX 30° Ø35 12V GU4. - Извършете смяната и монтирайте новата крушка, като следвате инструкциите в обратен ред.

Ако лампите не работят, уверете се, че крушките са поставени правилно в гнездата си, преди да повикате техническа помощ.

Задължително спазвайте инструкциите в тази брошура. Производителят не носи отговорност за каквито и да е неудобства, щети или пожари, причинени на уреда поради неспазване на инструкциите в настоящата брошура.

Аспираторът може да има различни естетични конфигурации в сравнение с илюстрираните в това ръководство, но инструкциите за употреба, поддръжка и монтаж остават идентични.

Важно е да запазите тази книга, за да можете да я консултирате по всяко време. В случай на продажба, прехвърляне или преместване, уверете се, че тя остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация за монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по изпускателните канали.

Забележка: частите, обозначени със символа (*), са опционални аксесоари, които се доставят само с някои модели, или части, които не са включени и трябва да бъдат закупени.

Внимание

Внимание! Не свързвайте уреда към електрическата мрежа, преди монтажът да е напълно завършен.

Преди всяка операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

Носете работни ръкавици, преди да извършвате каквато и да е операция по инсталиране и поддръжка.

Уредът не е предназначен за използване от деца или лица с намалени физически, сетивни или умствени способности и без опит и познания, освен ако не са под надзора или обучени за използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да не си играят с уреда.

Никога не използвайте аспиратора, без решетката да е монтирана правилно!

Аспираторът НИКОГА не трябва да се използва като плот за поставяне на предмети, освен ако това не е изрично посочено. Когато аспираторът се използва едновременно с други уреди, работещи с газ или други горива, помещението трябва да има достатъчна вентилация.

Изсмукваният въздух никога не трябва да се отвежда в канал, използван за извеждане на димни газове от уреди, работещи с газ или други горива.

Категорично е забранено да се фламбират храни под аспиратора.

Използването на открит пламък може да причини щети на филтрите и да доведе до пожари, затова трябва да се избягва на всяка цена.

Пърженето на храни трябва да се извършва под контрол, за да се избегне възпламеняване на прегряло олио.

Достъпните части могат да се нагреят значително, когато се използват с уреди за готвене.

По отношение на техническите мерки и мерките за безопасност, които трябва да се предприемат за отвеждане на димните газове, стриктно спазвайте разпоредбите на компетентните местни власти. Аспираторът трябва да се почиства редовно, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като спазвате инструкциите за поддръжка, дадени в това ръководство).

Неспазването на тези норми за почистване на аспиратора и за смяна и почистване на филтрите крие риск от пожар.

Не използвайте и не оставяйте аспиратора без крушките да са поставени правилно, за да избегнете риск от токов удар.

Фирмата не носи отговорност за евентуални неудобства, щети или пожари, причинени от уреда и произтичащи от неспазване на инструкциите в това ръководство.

Този уред носи символа за рециклиране съгласно Европейската директива 2002/96/ЕО относно отпадъците от електрическо и електронно оборудване (WEEE).

При правилното изхвърляне на този уред вие ще допринесете за предотвратяване на вредни последици за околната среда и човешкото здраве.

Символът върху уреда или върху придружаващата го документация показва, че този продукт не може да се третира като битов отпадък. Поради това той трябва да бъде предаден в център за събиране на отпадъци, отговарящ за рециклирането на електрическо и електронно оборудване.

При изхвърлянето спазвайте нормите за отпадъците, действащи в страната на инсталиране.

За повече подробности относно третирането, оползотворяването и рециклирането на този уред, моля, обърнете се към компетентната служба на вашата община, към фирмата за събиране на отпадъци или директно към вашия търговец.

Употреба

Аспираторът е изработен така, че да може да се използва във версия с отвеждане на въздуха навън или във версия с филтриране и рециркулация на въздуха.

Версия с отвеждане на въздуха навън

Парите се отвеждат навън чрез вентилационен канал, свързан към съединителния фланец, който се намира над аспиратора.

Внимание!

Вентилационният канал не е включен в комплекта и трябва да се закупи отделно.

Диаметърът на вентилационния канал трябва да бъде равен на диаметъра на съединителния фланец.

В хоризонталната част каналът трябва да има лек наклон нагоре (около 10°) за по-лесно отвеждане на въздуха навън.

Ако аспираторът е оборудван с въгленов филтър, той трябва да бъде отстранен.

Свържете аспиратора към изпускателните тръби и канали на стената с диаметър, еквивалентен на изхода за въздух (съединителна скоба).

Използването на тръби и изпускателни отвори в стената с по-малък диаметър ще доведе до намаляване на смукателната мощност и значително увеличаване на шума. Не носим отговорност за това.

Използвайте маркуч с необходимата минимална дължина. ! Огъванията на маркуча трябва да са минимален брой (максимален ъгъл на огъване: 90°). Избягвайте прекомерни промени в сечението на маркуча. Използвайте маркуч с възможно най-гладка вътрешна повърхност. ! Материалът на маркуча трябва да отговаря на стандартите.

Версия с рециркулация

Трябва да се използва филтър с активен въглен, който може да се закупи от вашия обичаен търговец.

Аспирираният въздух ще бъде обезмаслен и дезодориран, преди да бъде изхвърлен през горната решетка.

Монтаж

Минималното разстояние между опорната повърхност на съдовете върху готварския уред и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см при електрически готварски печки и 65 см при газови или смесени готварски печки.

Ако инструкциите за монтаж на газовия готварски уред изискват по-голямо разстояние, трябва да се вземе предвид.

Електрическо свързване

Електрическото напрежение трябва да съответства на напрежението, посочено на табелката с данни вътре в аспиратора. Ако има контакт, свържете аспиратора към стенен контакт, отговарящ на действащите стандарти и разположен в достъпна зона. Ако няма контакт (директно свързване към електрическата верига) или ако контактът не е в достъпна зона, инсталирайте стандартизиран прекъсвач, за да осигурите пълно изключване на аспиратора от електрическата верига при условия на пренапрежение категория III, съгласно правилата за монтаж.

Внимание! Преди да свържете отново веригата на аспиратора към захранването и да проверите правилната му работа, винаги проверявайте дали захранващият кабел е монтиран правилно.

Аспираторът е снабден със специален захранващ кабел; в случай на повреда на кабела, поискайте нов от техническата служба за поддръжка.

Монтаж

Този тип аспиратор трябва да бъде закрепен към тавана.

Аспираторът е оборудван с монтажни дюбели, подходящи за повечето стени/тавани. Въпреки това е необходимо да се обърнете към квалифициран техник, за да се уверите, че оборудването е подходящо за типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Използвайте максималната мощност на засмукване при много висока концентрация на готварски изпарения. Препоръчваме да включите аспиратора 5 минути преди началото на готвенето и да го оставите да работи още около 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. Осветление

2. ВКЛ./ИЗКЛ. Мотор

При натискане на бутон "2" моторът преминава на скорост 1.

При натискане на бутона по време на работа аспираторът се изключва.

3. Намаляване на скоростта

При натискане на бутон "3" се получава намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

4. Увеличаване на скоростта

При натискане на бутон "4", когато аспираторът е изключен, той преминава на скорост 1.

При натискане на бутона по време на работа се получава увеличаване на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Стандартната продължителност е 5 минути, след което аспираторът се настройва на скорост 2. За да деактивирате функцията преди края на времето, натиснете бутон "3" – аспираторът ще се настрои на скорост 3; при натискане на бутон "2" аспираторът ще се изключи.

На всяка скорост съответства сигнал на дисплея:

ИЗКЛ.: Няма сигнал

Скорост 1:1

Скорост 2:2

Скорост 3:3

Скорост 4: 4 мига

5. Дисплей

Сигнал за мазнинен филтър

Сигналът за мазнинен филтър се активира след 40 часа работа и се показва на дисплея с мигащ номер 1.

Когато се появи този сигнал, инсталираният мазнинен филтър трябва да се измие.

Сигналът се вижда, когато аспираторът е включен.

За да изключите сигнала за мазнинен филтър, натиснете бутона "2" за повече от 3 секунди, докато сигналът спре.

Изключването на сигнала е възможно, когато аспираторът е включен.

Сигнал за въглероден филтър (само за филтрираща версия)

Сигналът за въглероден филтър се активира след 160 часа работа и се показва на дисплея с мигащ номер 2.

Когато се появи този сигнал, инсталираният въглероден филтър трябва да се смени.

Сигналът се вижда, когато аспираторът е включен.

За да изключите сигнала за въглеродния филтър, натиснете бутон "2" за повече от 3 секунди, докато сигналът спре.

Изключването на сигнала е възможно, когато аспираторът е включен.

При едновременен сигнал на двата филтъра, номерата 1 и 2 ще мигат последователно на дисплея.

Нулирането се извършва чрез изпълнение на процедурата, описана по-горе, 2 пъти.

Първият път – за нулиране на сигнала за мазнинния филтър, вторият – за нулиране на сигнала за въглеродния филтър.

В стандартен режим сигналът за въглеродния филтър не е активен.

В случай че използвате аспиратора във филтриращ вариант, трябва да активирате сигнала за въглеродния филтър.

Активиране на сигнала за въглеродния филтър:

Изключете аспиратора и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Номерата 1 и 2 ще мигат последователно в продължение на 2 секунди.

Деактивиране на сигнала за въглеродния филтър:

Изключете аспиратора и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Номер 1 ще мига в продължение на 2 секунди.

Температурна аларма

Аспираторът е оборудван с температурен датчик, който включва мотора на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Състоянието на алармата се показва на дисплея с мигаща буква t.

Това състояние продължава, докато температурата не спадне под прага на алармата.

Може да излезете от този режим, като натиснете клавиш "2", "3" или "4".

На всеки 30 секунди детекторът проверява стайната температура на зоната на дисплея.

Дисплейни индикации

Affichage	Etat
1	Vitesse 1
2	Vitesse 2
3	Vitesse 3
4	Vitesse 4 (intensive)
5	Entretien filtré Anti-Graisse
6	Entretien filtré au Charbon
7	Entretien filtré Anti-Graisse et filtré au Charbon
8	Alarme Température

Поддръжка

Внимание! Преди всяка операция по почистване или поддръжка, изключете аспиратора от електрическата верига, като извадите щепсела или изключите главния прекъсвач на жилището.

Почистване

Аспираторът трябва редовно да се почиства отвътре и отвън (поне със същата честота като поддръжката на мазнините филтри). За почистване използвайте кърпа, напоена с неутрален течен почистващ препарат. Не използвайте продукти, съдържащи абразиви.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

ВНИМАНИЕ: Има риск от пожар, ако не спазвате инструкциите относно почистването на уреда и подмяната или почистването на филтъра.

Отговорността на производителя не може по никакъв начин да бъде ангажирана в случай на повреда на двигателя или пожар, причинени от пренебрегвана поддръжка или неспазване на горепосочените указания за безопасност.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметралния панел на засмукването със същата честота като мазнините филтри, използвайте кърпа и течен почистващ препарат, който не е твърде концентриран. Никога не използвайте абразивни вещества.

Маслен филтър

Фиг. 21-29

Той задържа мастните частици, получени при готвене.

Филтърът трябва да се почиства веднъж месечно (или когато системата за индикация за насищане на филтрите – ако е предвидена на модела, който притежавате – покаже тази необходимост) с неагресивни препарати, на ръка или в съдомиялна машина на ниска температура и кратък цикъл.

Измиването на металния маслен филтър в съдомиялна машина може да доведе до обезцветяване. Въпреки това, филтриращите характеристики няма да бъдат променени по никакъв начин.

За да демонтирате масления филтър, издърпайте дръжката за освобождаване с пружина.

Филтър с активен въглен (само за версия с рециркулация)

Фиг. 28

Задържа неприятните миризми от готвене.

Въгленият филтър може да се почиства на всеки два месеца (или когато системата за индикация за насищане на филтрите – ако е предвидена на модела, който притежавате – покаже тази необходимост) с гореща вода и подходящи препарати или в съдомиялна машина при 65°C (в случай на измиване в съдомиялна машина, следвайте пълен цикъл на измиване без съдове вътре).

Отстранете излишната вода, като внимавате да не повредите филтъра, след това го поставете във фурната за 10 минути при 100°C, за да изсъхне напълно. Сменяйте тампона на всеки 3 години и всеки път, когато филтърът е повреден.

Монтаж

Инсталирайте въгления филтър на ръба на масления филтър и го закрепете с две скоби.

Внимание! Скобите са включени в комплекта на въгления филтър, а не на аспиратора.

За да демонтирате филтъра, извършете процедурата в обратен ред.

Смяна на крушките

Фиг. 31

Изключете уреда от електрическата мрежа.

Внимание! Преди да докосвате крушките, уверете се, че са изстинали.

С помощта на малка плоска отвертка повдигнете ръба на крушката и я извадете. - Отстранете изгорялата крушка и я заменете с крушка 12V 20W MAX 30° Ø35 GU4. - След това монтирайте новата крушка, като действате в обратен ред на демонтажа.

В случай че осветлението не работи, проверете дали крушките са поставени правилно в гнездата си, преди да се свържете с отдел „Следпродажбено обслужване“.

NL - Инструкции за монтаж и употреба

Спазвайте стриктно указанията в този текст. Всяка отговорност за евентуални щети или пожар на уреда, причинени от неспазване на указанията в това ръководство, се отхвърля.

Аспираторът може да изглежда различно от показаното на фигурите в това ръководство, но указанията за употреба, поддръжка и монтаж остават същите.

! Това ръководство трябва да се съхранява за бъдещи справки. При продажба, прехвърляне или преместване, съхранявайте ръководството заедно с уреда. ! Прочетете внимателно инструкциите за работа: те съдържат важни указания относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по уреда или по изпускателните тръби.

Забележка: Елементите, обозначени със знака (*), са допълнителни аксесоари, които се доставят само при някои модели или не се доставят и трябва да бъдат закупени отделно.

Предупреждение

Внимание! Не свързвайте уреда към електрическата мрежа, преди монтажът да е завършен.

Преди всяка поддръжка изключвайте аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на дома.

По време на всички монтажни и поддържащи дейности носете работни ръкавици.

Това устройство не трябва да се използва от деца или от лица с ограничени сензорни или умствени способности или с малко опит и недостатъчни познания, освен ако не става под надзора или според инструкциите за употреба на лице, което отговаря за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да не си играят с уреда.

Никога не използвайте аспиратора, ако решетката не е правилно монтирана!

НИКОГА не използвайте аспиратора като опорна повърхност, освен ако не е изрично указано.

Винаги осигурявайте добра вентилация на помещението, ако аспираторът се използва едновременно с други уреди, които работят с газ или други горива.

Изсмуканият въздух не трябва да се отвежда в тръба, която се използва за отвеждане на дим от уреди, работещи с газ или други горива.

Строго е забранено да се готви с открит пламък под аспиратора.

Използването на открит пламък е вредно за филтрите и може да причини пожар, затова трябва да се избягва абсолютно.

Пърженето трябва да става под постоянен надзор, за да се предотврати запалването на нагорещената мазнина.

Достъпните части могат да станат много горещи, когато

се използват едновременно с готварски уреди.

По отношение на техническите и безопасни мерки за отвеждане на дима, стриктно спазвайте разпоредбите на местните компетентни органи.

Аспираторът трябва да се почиства редовно, отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като се спазва указаното в това ръководство).

Неспазването на нормите за почистване на аспиратора и за подмяна и почистване на филтрите може да причини опасност от пожар.

Винаги се уверявайте, че крушките в аспиратора са налице и правилно монтирани, за да се предотврати опасност от токов удар.

Отхвърля се всякаква отговорност за евентуални щети на уреда или пожар, причинени от неспазване на указанията в това ръководство.

Този уред е маркиран съгласно Европейската директива 2002/96/ЕО за излязлото от употреба електрическо и електронно оборудване (WEEE).

Като гарантирате, че този продукт се изхвърля правилно, вие помагате да се предотвратят възможни отрицателни последици за околната среда и човешкото здраве, които иначе биха могли да бъдат причинени от неправилно третиране на този продукт като отпадък.

Символът върху продукта или върху придружаващата документация показва, че този продукт не трябва да се третира като битов отпадък. Вместо това той трябва да бъде предаден в пункт за събиране на отпадъци от електрическо и електронно оборудване за рециклиране. Изхвърлянето трябва да се извършва в съответствие с местните разпоредби за опазване на околната среда при третиране на отпадъци. За допълнителна информация относно третирането, оползотворяването и рециклирането на този продукт, моля, свържете се с общинската служба във вашето населено място, службата за сметосъбиране или магазина, откъдето сте закупили продукта.

Употреба

Капакът е предназначен за употреба в режим на изсмукване с отвеждане на въздуха навън или в режим на филтриране с рециркулация на въздуха.

Изпълнение като изсмукващ уред

Засмуканите дим и пари се отвеждат навън чрез изпускателна тръба, свързана към свързващия пръстен в горната част на аспиратора.

Внимание: Изпускателната тръба не се доставя и трябва да се закупи отделно.

Диаметърът на изпускателната тръба трябва да бъде същият като този на свързващия пръстен.

Хоризонталните участъци на тръбата трябва да бъдат леко наклонени нагоре (около 10°), за да се улесни отвеждането на въздуха навън.

Забележка: Ако аспираторът вече е оборудван с въгленов филтър, той трябва да се отстрани.

Свържете аспиратора към стенни изпускателни тръби и отвори със същия диаметър като изхода за въздух (свързващ фланец). Използването на стенни изпускателни тръби или отвори с по-малък диаметър ще доведе до загуба на мощност и значително увеличаване на шума.

Всякаква отговорност за това се отхвърля.

! Дължината на изпускателния канал трябва да бъде възможно най-къса. ! Използвайте възможно най-малко завои (максимално допустим ъгъл: 90°). Избягвайте големи разлики в напречното сечение. ! Използвайте тръба с възможно най-гладка вътрешна повърхност. Използваният материал трябва да отговаря на стандартите.

Филтрираща версия

За целта е достатъчно да се използва въглероден филтър, който може да се закупи от вашия доставчик.

Изсмуканият въздух се обезмаслява и филтрира, преди да бъде върнат обратно в помещението през горната решетка.

Монтаж

Минималното разстояние между готварската повърхност на печката и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см при електрическа печка и 65 см при газова или комбинирана печка.

Ако в инструкциите за монтаж на газовия уред е посочено по-голямо разстояние, това трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристиките, намираща се от вътрешната страна на аспиратора. Ако аспираторът има щепсел, той трябва да се включи в контакт, който отговаря на действащите разпоредби. Ако аспираторът няма щепсел (директна връзка с мрежата) или ако контактът не е лесно достъпен, трябва да се монтира двуполюсен прекъсвач, който гарантира пълно изключване от мрежата в случай на пренапрежение от клас III, в съответствие с монтажните норми.

Внимание! Преди да свържете аспиратора към захранващата мрежа, проверете дали той функционира правилно, и винаги проверявайте дали захранващият кабел е добре монтиран.

Аспираторът е снабден със специален захранващ кабел; ако кабелът е повреден, поискайте нов кабел от техническата служба.

Монтаж

Този тип аспиратор трябва да се закрепи към тавана. Аспираторът е снабден с монтажни дюбели, подходящи за повечето стени/тавани. Трябва да се свържете с квалифициран техник, за да се уверите, че материалите са подходящи за типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

При по-силна концентрация на парите използвайте по-висока смукателна мощност.

Препоръчваме да включите аспиратора 5 минути преди да започнете да готвите и да го оставите да работи още около 15 минути след като приключите.

1. Осветление ВКЛ/ИЗКЛ

2. Двигател ВКЛ/ИЗКЛ

Чрез натискане на бутон "2" двигателят се включва на скорост 1. Чрез натискане на бутона, докато аспираторът работи, той се изключва.

3. Намаляване на скоростта

Чрез натискане на бутон "3" скоростта намалява, от скорост 4 (интензивно засмукване) до скорост 1.

4. Увеличаване на скоростта

Чрез натискане на бутон "4", когато аспираторът е изключен, той се включва на скорост 1.

Чрез натискане на бутона, докато аспираторът работи, скоростта се увеличава, от скорост 1 до скорост 4 (интензивно засмукване).

За интензивното засмукване има функция на таймер. Стандартното време е 5 минути, след изтичането му аспираторът преминава на скорост 2.

За да изключите функцията за зададеното време, натиснете бутон "3", аспираторът преминава на степен 3; чрез натискане на бутон "2" аспираторът се изключва.

Всяка скорост съответства на индикация на дисплея.

ИЗКЛ: Без индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 (мига)

5. Дисплей

Сигнализация за мазнинен филтър

Сигнализацията за мазнинен филтър се появява след 40 работни часа и се показва на дисплея с мигащ номер 1.

Когато се появи сигнализацията, инсталираният мазнинен филтър трябва да се почисти.

Сигнализацията се вижда, когато капакът е включен (ON).

За да премахнете сигнализацията, натиснете и задръжте за повече от 3 секунди бутон "2", докато сигнализацията изгасне.

Сигнализацията се премахва, когато капакът е включен (ON).

Сигнализация за въглероден филтър (само за филтриращи уреди)

Сигнализацията за въглероден филтър се появява след 160 работни часа и се показва на дисплея с мигащ номер 2.

Когато се появи тази сигнализация, инсталираният въглероден филтър трябва да се замени.

Сигнализацията се вижда, когато капакът е включен (ON).

За да премахнете сигнализацията, натиснете и задръжте за повече от 3 секунди бутон "2", докато сигнализацията изгасне.

Сигнализацията се премахва, когато капакът е включен (ON).

В случай на едновременна сигнализация за двата филтъра, на дисплея мигат последователно номер 1 и номер 2.

Нулирането става чрез изпълнение на гореописаната процедура 2 пъти.

Първият път се нулира индикацията на мастния филтър, вторият път - на въглеродния филтър.

В стандартен режим индикацията на въглеродния филтър не е активна.

Ако абсорбаторът се използва като филтриращо устройство, трябва да се активира индикацията на въглеродния филтър.

Активиране на индикацията на въглеродния филтър:

Поставете абсорбатора на OFF и едновременно задръжте за 3 секунди бутоните "2" и "3".

Цифрите 1 и 2 мигат последователно в продължение на 2 секунди.

Деактивиране на индикацията на въглеродния филтър:

Поставете абсорбатора на OFF и едновременно задръжте за 3 секунди бутоните "2" и "3".

Цифрата 1 мига в продължение на 2 секунди.

Температурна аларма

Абсорбаторът е оборудван с температурен сензор, който включва двигателя на скорост 3, ако температурата на околната среда в близост до дисплея е твърде висока.

Аларменото състояние се показва на дисплея с мигащо "t".

Това състояние продължава, докато температурата не падне под алармената граница.

За да излезете от този режим, натиснете някой от следните бутони "2", "3" или "4".

На всеки 30 секунди сензорът проверява температурата на околната среда в близост до дисплея.

Показване на дисплея

Weergave	Status
1	Snelheid 1
2	Snelheid 2
3	Snelheid 3
4	Snelheid 4 (intensieve zuigkracht)
5	Onderhoud Vetfilter
6	Onderhoud Koolstofffilter
7	Onderhoud Vetfilter en Koolstofffilter
8	Temperatuur alarm

Поддръжка

Внимание! Преди всяка поддръжка изключвайте аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства редовно, както отвътре, така и отвън (поне със същата честота, с която се почистват мазнините филтри). За почистване използвайте кърпа, напоена с малко неутрален течен почистващ препарат. Не използвайте продукти, съдържащи абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Ако не спазвате тези инструкции относно почистването на уреда и смяната или почистването на филтрите, това може да доведе до пожар. Спазвайте стриктно тези инструкции!

Производителят не носи отговорност за щети на двигателя или щети, причинени от пожар, които са резултат от неправилна поддръжка или неспазване на горепосочените предпазни мерки.

Панел

фиг. 20-22-23-26-27-30

Почиствайте панела за периферно засмукване толкова често, колкото и мазниния филтър, като използвате кърпа и не твърде концентриран течен почистващ препарат. Не използвайте продукти, съдържащи абразивни вещества.

Мазнинен филтър

фиг. 21-29

Задържа мазнинните частици.

Трябва да се почиства веднъж месечно (или когато индикаторът за наситени филтри - ако има такъв на модела, който притежавате - покаже необходимост) с неутрални почистващи препарати, на ръка или в съдомиялна машина на ниска температура и с кратък цикъл. Измиването в съдомиялна машина може да обезцвети металния мазнинен филтър, но това не влияе на свойствата му, които определено не се променят.

За да демонтирате мазнинния филтър, издърпайте пружиниращата дръжка за освобождаване.

Въглероден филтър (само за филтриращ уред)

Задържа неприятните миризми от готвене.

Въглеродният филтър може да се измива на всеки два месеца (или когато индикаторът за насищане на филтъра - ако има такъв на модела, който притежавате - покаже необходимост) в топла вода с подходящи почистващи препарати или в съдомиялна машина при 65°C (при измиване в съдомиялна машина - пълен цикъл без съдове).

Отстранете излишната вода, без да повредите филтъра, след това поставете филтъра за 10 минути във фурна на 100°C, за да изсъхне добре.

Сменяйте филтъра на всеки 3 години и всеки път, когато се установи, че е повреден.

Монтаж

Поставете въглеродния филтър зад мазнинния филтър и го закрепете с два пръта.

Внимание! Прътите са включени в опаковката на въглеродния филтър, а не в опаковката на аспиратора.

За демонтаж на филтъра действайте в обратен ред.

Смяна на крушките

Изключете захранването.

Внимание! Преди да докоснете крушките, проверете дали са студени.

• С малка плоска отвертка повдигнете краищата на крушката, за да я отстраните.
• Отстранете крушката и я сменете с нова крушка 12V 20W MAX 30° Ø35 12V GU4.
• Извършете смяната и монтажа на крушката в обратен ред.

Ако осветлението не работи, проверете дали крушките са поставени правилно, преди да се обадите на сервизната служба.

IT - Инструкции за монтаж и употреба

Спазвайте стриктно инструкциите в това ръководство. Производителят не носи отговорност за евентуални проблеми, щети или пожари, причинени на уреда поради неспазване на инструкциите в това ръководство.

Аспираторът може да има различен външен вид от илюстрирания в това ръководство, но инструкциите за употреба, поддръжка и монтаж остават същите.

! Важно е да запазите това ръководство, за да можете да го ползвате по-късно. В случай на продажба, прехвърляне или преместване, уверете се, че то остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация за монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по изпускателните тръби.

Забележка: Частите, отбелязани със символа "(*)", са опционални аксесоари, доставяни само в някои модели, или части, които не са включени и трябва да се закупят.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.

Преди всяка операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

За всички операции по монтаж и поддръжка използвайте работни ръкавици.

Уредът не е предназначен за използване от деца или лица с намалени физически, сензорни или умствени способности и с липса на опит и знания, освен ако не са под надзора или не са инструктирани за използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да не си играят с уреда.

Никога не използвайте аспиратора без правилно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако не е изрично указано.

Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива.

Изсмукваният въздух не трябва да се отвежда в канал, използван за изпускане на дим от уреди, работещи с газ или други горива.

Строго е забранено да се готви на открит пламък под аспиратора.

Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да става под контрол, за да се избегне възпламеняване на прегряло олио.

Достъпните части на аспиратора могат да се нагорещят, когато готварската повърхност е в действие.

По отношение на техническите мерки и мерките за безопасност при отвеждане на дима, стриктно спазвайте разпоредбите на компетентните местни власти.

Аспираторът трябва да се почиства редовно, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, освен ако не е изрично указано друго в инструкциите за поддръжка, дадени в това ръководство).

Неспазването на правилата за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.

Не използвайте аспиратора без правилно монтирани лампи, тъй като съществува риск от токов удар. Не носим отговорност за евентуални неизправности, щети или пожари, причинени на уреда поради неспазване на инструкциите в това ръководство. Този уред е маркиран в съответствие с Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, потребителят допринася за предотвратяване на потенциални отрицателни последици за околната среда и здравето.

Знакът върху продукта или върху придружаващата документация показва, че този продукт не трябва да се третира като битов отпадък, а трябва да се предаде в подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване. Изхвърлете го съгласно местните разпоредби за отпадъците. За допълнителна информация относно третирането, оползотворяването и рециклирането на този продукт се свържете с местната служба, службата за събиране на битови отпадъци или магазина, откъдето е закупен продуктът.

Употреба

Аспираторът е проектиран да се използва в режим на изсмукване с отвеждане на въздуха навън или в режим на филтриране с вътрешна рециркулация.

Режим на изсмукване

Парите се отвеждат навън чрез изпускателна тръба, закрепена към свързващия фланец.

Диаметърът на изпускателната тръба трябва да бъде равен на диаметъра на свързващия пръстен.

Внимание! Изпускателната тръба не се доставя и трябва да се закупи отделно.

В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да може въздухът да се отвежда по-лесно навън.

Ако аспираторът е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Свържете аспиратора към тръби и стенни отвори с диаметър, равен на изхода за въздух (свързващ фланец).

Използването на тръби и стенни отвори с по-малък диаметър ще доведе до намаляване на смукателната мощност и значително увеличаване на шума.

Поради това не носим отговорност за това.

! Използвайте тръба с минимално необходимата дължина.

! Използвайте тръба с възможно най-малко завои (максимален ъгъл на завоя: 90°).

! Избягвайте резки промени в сечението на тръбата. ! Използвайте тръба с възможно най-гладка вътрешна повърхност. Материалът на тръбата трябва да бъде одобрен съгласно нормативните изисквания.

Режим на филтриране

Аспирираният въздух се обезмаслява и дезодорира, преди да бъде върнат обратно в помещението. За да използвате аспиратора в този режим, е необходимо да инсталирате допълнителна филтрираща система на базата на активен въглен.

Инсталация

Минималното разстояние между опорната повърхност на съдовете върху готварския уред и най-ниската част на кухненския аспиратор трябва да бъде не по-малко от 50 см при електрически готварски печки и 65 см при газови или смесени готварски печки.

Ако инструкциите за инсталация на газовия готварски уред предвиждат по-голямо разстояние, трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, разположена вътре в аспиратора. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите норми, поставен на достъпно място. Ако не е снабден с щепсел (директно свързване към мрежата) или щепселът не е поставен на достъпно място, приложете двуполюсен прекъсвач съгласно нормите, който осигурява пълно изключване от мрежата при условията на категория на пренапрежение I1, съгласно правилата за инсталация.

Внимание! Преди да свържете отново веригата на аспиратора към захранването и да проверите правилното му функциониране, винаги проверявайте дали мрежовият кабел е монтиран правилно.

Аспираторът е снабден със специален захранващ кабел; в случай на повреда на кабела, поискайте го от службата за техническа помощ.

Монтаж

Този тип аспиратор трябва да бъде закрепен към тавана.

Аспираторът е снабден с крепежни елементи, подходящи за повечето видове стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите в пригодността на материалите в зависимост от вида на стената/тавана. Стената/таванът трябва да бъде достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Използвайте най-високата скорост при особено голяма концентрация на готварски пари. Препоръчително е да включите аспирацията 5 минути преди да започнете да готвите и да я оставите да работи след края на готвенето още около 15 минути.

1. ВКЛ/ИЗКЛ Осветление
2. ВКЛ/ИЗКЛ Мотор

При натискане на бутона "2" моторът преминава на скорост 1. При натискане на бутона по време на работа аспираторът преминава в състояние ИЗКЛ.

1. Намаляване на скоростта

При натискане на бутон "3" се получава намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

1. Увеличаване на скоростта

При натискане на бутон "4", когато абсорбаторът е в състояние OFF, абсорбаторът преминава на скорост 1.

При натискане на бутона по време на работа се получава увеличаване на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Стандартното време е 5 минути, след което абсорбаторът се позиционира на скорост 2.

За деактивиране на функцията преди изтичане на времето, натиснете бутон "3", абсорбаторът се позиционира на скорост 3, при натискане на бутон "2" абсорбаторът ще се изключи.

На всяка скорост съответства сигнализация на дисплея:

OFF: Без сигнализация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мигащо

5. Дисплей

Сигнализация за филтър за мазнини

Сигналът за мастния филтър се появява след 40 часа употреба и се показва на дисплея с мигащ номер 1.

Когато се появи този сигнал, инсталираният мастен филтър трябва да се измие.

Сигналът се вижда, когато аспираторът е включен.

За да изключите сигнала за мастния филтър, натиснете бутон "2" за повече от 3 секунди, докато сигналът изгасне.

Изключването на сигнала е възможно, когато аспираторът е включен.

Сигнал за въглеродния филтър (само за версия с филтър)

Сигналът за въглеродния филтър се появява след 160 часа употреба и се показва на дисплея с мигащ номер 2.

Когато се появи този сигнал, инсталираният въглероден филтър трябва да се смени.

Сигналът се вижда, когато аспираторът е включен.

За да изключите сигнала за въглеродния филтър, натиснете бутон "2" за повече от 3 секунди, докато сигналът изгасне.

Изключването на сигнала е възможно, когато аспираторът е включен.

В случай на едновременен сигнал и за двата филтъра, на дисплея ще мигат номера 1 и 2 последователно.

Нулирането става чрез изпълнение на гореописаната процедура 2 пъти.

Първият път нулира сигнала за мастния филтър, вторият път нулира сигнала за въглеродния филтър.

В стандартен режим сигналът за въглеродния филтър не е активен.

Ако се използва абсорбаторът в режим с филтър, е необходимо да се активира сигнализацията за наситени въглеродни филтри.

Активиране на сигнализацията за наситени въглеродни филтри:

Изключете абсорбатора (OFF) и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат последователно в продължение на 2 секунди.

Деактивиране на сигнализацията за наситени въглеродни филтри:

Изключете абсорбатора (OFF) и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Абсорбаторът е оборудван с температурен сензор, който включва мотора на скорост 3, ако температурата в зоната на дисплея стане твърде висока.

Състоянието на алармата се показва на дисплея с мигаща буква t.

Това състояние продължава, докато температурата не спадне под прага на алармата.

Можете да излезете от този режим, като натиснете бутон "2", "3" или "4".

На всеки 30 секунди сензорът проверява температурата на околната среда в зоната на дисплея.

Дисплейни индикации

Visualizzazione	Stato
1	Velocità 1
2	Velocità 2
3	Velocità 3
4	Velocità 4 (intensiva)
5	Manutenzione filtering Grassi
6	Manutenzione filtering Carbone
7	Manutenzione filtering Grassi e filtering Carbone
8	Allarme Temperatura

Поддръжка

Внимание! Преди каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често (поне толкова често, колкото се извършва поддръжката на мазнините филтри), както отвътре, така и отвън. За почистване използвайте кърпа, напоена с неутрални течни почистващи препарати.

Избягвайте използването на продукти, съдържащи абразиви. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на правилата за почистване на уреда и замяната на филтрите води до риск от пожар. Затова се препоръчва да следвате предложените инструкции.

Не носим отговорност за евентуални щети на двигателя, пожари, причинени от неправилна поддръжка или от неспазване на горепосочените предупреждения.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметъралния панел за засмукване със същата честота като мазнинения филтър, като използвате кърпа и течен почистващ препарат, който не е твърде концентриран. Никога не използвайте абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Той задържа мазнинните частици, получени при готвене.

Трябва да се почиства веднъж месечно (или когато системата за индикация за насищане на филтрите – ако е предвидена на модела, който притежавате – покаже тази необходимост), с неагресивни почистващи препарати, ръчно или в съдомиялна машина при ниска температура и кратък цикъл.

При измиване в съдомиялна машина металният мазнинен филтър може да се обезцвети, но филтриращите му характеристики не се променят абсолютно.

За да свалите мазнинния филтър, издърпайте дръжката за освобождаване с пружина.

Филтър с активен въглен (Само за версия с филтър)

Фиг. 28

Задържа неприятните миризми от готвенето.

Въгленият филтър може да се измива на всеки два месеца (или когато системата за индикация на насищане на филтрите – ако е предвидена на модела, който притежавате – покаже необходимост) с гореща вода и подходящи препарати или в съдомиялна машина при 65°C (при миене в съдомиялна машина изпълнете пълен цикъл на миене без съдове вътре).

Отстранете водата, без да повредите филтъра, след което го поставете във фурната за 10 минути при 100°C, за да изсъхне напълно.

Сменяйте филтърния пълнеж на всеки 3 години и всеки път, когато тъканта е повредена.

Монтаж

Монтирайте въгления филтър на гърба на мастния филтър и го закрепете с две скоби.

Внимание! Скобите са включени в опаковката на въгления филтър, а не в тази на аспиратора.

За демонтаж на филтъра процедирайте в обратен ред.

Смяна на лампите

Фиг. 31

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампите, уверете се, че са изстинали.

• С малка плоска отвертка повдигнете краищата на крушката, за да я извадите.
• Сменете крушката, която трябва да се смени, с нова 12V 20W MAX 30° Ø35 12V GU4.
• Монтирайте новата лампа, като извършите операциите в обратен ред.

Ако осветлението не работи, проверете дали лампите са поставени правилно в гнездата, преди да се обадите на техническата поддръжка.

Спазвайте стриктно инструкциите в настоящото ръководство. Не носим отговорност за евентуални неизправности, щети или пожари, причинени на уреда поради неспазване на инструкциите в това ръководство.

Аспираторът може да се различава от рисунките в това ръководство, но инструкциите за употреба, поддръжка и монтаж са същите.

! Важно е да запазите това ръководство, за да можете да го консултирате по-късно. В случай на продажба, повреда или преместване, уверете се, че то остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или изпускателната тръба.

ЗАБЕЛЕЖКА: Частите, обозначени със символа "^ 念", са аксесоари, предвидени само за някои модели или не са предвидени, и трябва да се закупят отделно.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът не е завършен.

Преди всяка операция по почистване или поддръжка, изключете аспиратора от контакта или главния прекъсвач на къщата.

Всички операции по монтаж и поддръжка трябва да се извършват с работни ръкавици.

Уредът не е предназначен за употреба от деца или лица с физически или умствени увреждания, или без опит и познания, освен ако не са под надзора на професионалист или отговорно за тяхната безопасност лице.

Децата трябва да бъдат наблюдавани, за да се предотврати игра с уреда.

Никога не използвайте аспиратора без правилно монтирана решетка!

Аспираторът никога не трябва да се използва като опорна повърхност, освен ако изрично не е указано.

Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва заедно с други уреди на газ или други горива.

Аспирираният въздух не трябва да се смесва в канал за отвеждане на дим, произведен от уреди на газ или други горива.

Забранено е готвенето на храна с висок пламък под аспиратора.

Използването на открит пламък може да повреди филтрите и да предизвика пожар, затова го избягвайте във всички случаи.

Пържените храни трябва да се готвят под контрол, за да се предотврати запалването на прегрялото олио.

Достъпните части могат да се нагреят, когато се използват уреди за готвене.

По отношение на мерките за безопасност и социалните мерки, които трябва да се предприемат за отвеждане на въздуха, стриктно спазвайте правилата на местните власти.

Аспираторът трябва да се почиства винаги отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО,

като се спазват правилата, посочени в това ръководство)

Неспазването на съветите за почистване на аспиратора и смяна на филтрите може да предизвика пожар.

Не използвайте аспиратора без правилно монтирани лампи, поради риск от късо съединение.

Не се поема отговорност за щети или пожари, причинени от невнимателно прочитане на инструкциите в това ръководство.

Този уред е маркиран с CE в съответствие с Директива 2002/96/EC на Европейския парламент и Съвета относно отпадъците от електрическо и електронно оборудване (WEEE).

Правилното изхвърляне на този продукт избягва отрицателни последици за околната среда и здравето.

Символът върху продукта или в документите, приложени към продукта, показва, че той не трябва да се третира като битов отпадък. Той трябва да се предаде в пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърляйте съгласно екологичните норми за отпадъци.

За по-подробна информация относно третирането, възстановяването и рециклирането на този продукт, свържете се с общината, с услугата за сметосъбиране или с магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е проектиран да работи както в режим на изсмукване, така и в режим на филтриране на въздуха в помещението.

Версия с изсмукване

Парите се извеждат навън през изпускателна тръба, свързана към свързващия пръстен, разположен отгоре на аспиратора.

Диаметърът на изпускателната тръба трябва да бъде равен на диаметъра на свързващия пръстен.

В хоризонталната част тръбата трябва да има лек наклон нагоре.

Свържете аспиратора към тръбите и стенните отвори за изпускане с диаметър, съответстващ на въздушния поток (съединителен фланец).

Използването на тръби или стенни отвори с по-малък диаметър води до намаляване на ефективността на изсмукване и до значително увеличаване на шума.

Не се поема отговорност.

! Използвайте канал с минимално необходимата дължина. ! Използвайте канал с възможно най-малко завои (максимален ъгъл на завоя: 90°). ! Избягвайте резки промени в сечението на канала. ! Използвайте канал с възможно най-гладка вътрешна повърхност. ! Материалът на канала трябва да бъде одобрен в съответствие с разпоредбите.

Версия с филтър

Трябва да се използва филтър с активен въглен, наличен от вашия доставчик. Изсмуканият въздух се рециклира, преди да бъде изпуснат в помещението през горната решетка.

Инсталация

Минималното разстояние между повърхността за готвене и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см за електрически печки и 65 см за газови или смесени печки.

Ако инструкциите за инсталиране на уреда за готвене с газ изискват по-голямо разстояние, това трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на етикета вътре в аспиратора. Ако е доставен с щепсел, свържете аспиратора към контакт, съобразен с действащите норми, и го поставете на достъпно място. Ако не е доставен с щепсел (директно свързване към мрежата) или щепселът не може да бъде поставен на достъпно място, монтирайте двуполюсен прекъсвач съгласно разпоредбите, за да осигурите пълно изключване от мрежата в случай на категория на пренапрежение III, съгласно правилата за инсталиране.

Внимание! Преди да свържете отново веригата на аспиратора към мрежата и да проверите правилното функциониране, винаги проверявайте дали мрежовият кабел е монтиран правилно.

Аспираторът е снабден със специален захранващ кабел; ако кабелът е повреден, поискайте нов от сервиза за техническа поддръжка.

Монтаж

Този тип аспиратор трябва да бъде закрепен към тавана. Аспираторът е снабден с подходящи дюбели за повечето стени/тавани. Въпреки това е препоръчително да се консултирате с квалифициран техник, за да сте сигурни, че материалите са подходящи за вашата стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Използвайте по-голяма мощност на засмукване при особена концентрация на готварски изпарения. Препоръчваме да включите засмукването 5 минути преди да започнете да готвите и да го оставите да работи още приблизително 15 минути след това.

1. ВКЛ/ИЗКЛ Осветление
2. ВКЛ/ИЗКЛ Мотор

Ако натиснете бутона "2", моторът преминава на скорост 1. Ако натиснете бутона по време на работа, аспираторът преминава в състояние ИЗКЛ.

1. Намаляване на скоростта

Ако натиснете бутона "3", се получава намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

1. Увеличаване на скоростта

Ако се натисне клавиш "4", докато аспираторът е в състояние OFF, аспираторът се включва на скорост 1.

Ако се натисне клавишът по време на работа, се получава увеличаване на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Стандартната продължителност е 5 минути, след което аспираторът се връща на скорост 2.

За да се деактивира функцията преди изтичането на времето, натиснете бутон "3" – аспираторът ще се превключи на позиция 3; при натискане на клавиш "2" аспираторът ще се изключи.

На всяка скорост съответства индикация на дисплея:

OFF: без индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мигащо

5. Дисплей

Индикация за мазнинни филтри

Индикацията за мазнинните филтри се появява след 40 часа употреба и се показва на дисплея с мигаща цифра 1.

Когато се появи тази индикация, инсталираните мазнинни филтри трябва да се измият.

Индикацията се вижда, когато аспираторът е включен.

За да изтриете индикацията на мазниния филтър, натиснете клавиш "2" за повече от 3 секунди, докато индикацията не изгасне.

Изтриването на индикацията е възможно, когато аспираторът е включен.

Индикация за въглероден филтър (само за филтрираща версия)

Индикацията за въглероден филтър се появява след 160 часа употреба и се показва на дисплея с мигаща цифра 2.

Когато се появи тази индикация, инсталираният мазнинен филтър трябва да бъде сменен.

Индикацията се вижда, когато аспираторът е включен.

За да изтриете индикацията на мазниния филтър, натиснете клавиш "2" за повече от 3 секунди, докато индикацията не изгасне.

Изтриването на индикацията е възможно, когато аспираторът е включен.

В случай на едновременна индикация на двата филтъра, на дисплея мигат цифрите 1 и 2 последователно.

Нулирането се извършва чрез изпълнение на описаната процедура два пъти.

Първият път нулира индикацията на мазниния филтър, вторият път нулира индикацията на въглеродния филтър.

В стандартен режим индикацията за въглероден филтър не е активна.

Ако използвате аспиратора във филтрираща версия, е необходимо да активирате индикацията за въглероден филтър.

Активиране на индикацията за въглероден филтър:

Изключете аспиратора и натиснете едновременно клавишите "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат последователно за 2 секунди.

Деактивиране на индикацията за въглеродни филтри:

Изключете аспиратора и натиснете едновременно клавишите "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Аспираторът е оборудван с температурен сензор, който включва мотора на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Аларменото състояние се индикира от дисплея с мигаща буква t.

Това състояние продължава, докато температурата не спадне под аларменото ниво.

Можете да излезете от този режим, като натиснете бутон "2", "3" или "4".

На всеки 30 секунди сензорът проверява стайната температура в зоната на дисплея.

Дисплейни индикации

Visualização	Estado
1	Velocidad 1
2	Velocidad 2
3	Velocidad 3
4	Velocidad m4 (intensiva)
5	Mantenimiento filtro Grasas
6	Mantenimiento filtro Carbòn
7	Mantenimiento filtro Grasas y filtró Carbòn
8	Alarma Temperatura

Поддръжка

Внимание! Преди каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на къщата.

Почистване

Качулката трябва да се почиства често, както отвън, така и отвътре (със същата честота, с която се извършва поддръжката на мазнините филтри). За почистване използвайте кърпа, напоена с неутрален течен препарат. Не използвайте продукти, съдържащи абразиви.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Ако не се спазват инструкциите за почистване на уреда и замяна на филтъра, може да възникне пожар. Производителят препоръчва внимателно да ги прочетете и спазвате.

Производителят не носи отговорност за повреди на двигателя или пожари, причинени от неправилна поддръжка или от неспазване на предоставените правила за безопасност.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте панела за периметрално изсмукване със същата честота като мазнинения филтър. Използвайте кърпа и течен препарат, който не е много концентриран. Не използвайте абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Задържа мазнините частици, образувани при готвене.

Трябва да се почиства веднъж месечно (или когато системата за индикация на насищане на филтрите - ако е предвидена в модела, който притежавате - покаже тази необходимост) с неагресивни препарати, ръчно или в съдомиялна машина при ниска температура и кратък цикъл.

При измиване в съдомиялна машина металният мазнинен филтър може да избледнее, но филтриращите му характеристики не се променят.

За да демонтирате мазнинния филтър, издърпайте дръжката за освобождаване.

Филтър с активен въглен (само за филтриращата версия)

Фиг. 28

Той задържа неприятните миризми, произведени от готвенето на храната.

Въгленият филтър може да се мие на всеки два дни (или когато системата за индикация за насищане на филтрите – ако е предвидена в модела, който притежавате – покаже тази необходимост) с гореща вода и подходящи препарати или в съдомиялна машина при 65°C (при миене в съдомиялна машина, изпълнете цикъла на миене напълно без съдове вътре). Отстранете водата, която е останала във филтъра, без да го повредите, след което го поставете във фурната на 100°C за десет минути, за да го изсушите напълно. Сменяйте филтъра на всеки 3 години и всеки път, когато платът се повреди.

Монтаж

Инсталирайте въгления филтър от обратната страна на мазнинния филтър и го закрепете с две пръчки.

Внимание! Пръчките са включени в комплекта на въгления филтър, а не в аспиратора.

За да демонтирате филтъра, процедирайте в обратен ред.

Смяна на лампата

Фиг. 31

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампите, уверете се, че са изстинали.

• С малка отвертка с диамантен връх натиснете върху ръбовете на лампата, за да я извадите. Развийте лампата, която искате да смените, и я сменете с 12V 20W MAX 30° диаметър 35 12V gu4.
• За монтажа на новата лампа изпълнете операцията в обратен ред.

Ако осветлението не работи, преди да се обадите на сервизната служба, проверете дали лампите са добре монтирани на мястото си.

Спазвайте специфично инструкциите, посочени в това ръководство. Отхвърля се всякаква отговорност за евентуални неудобства, щети или пожари, причинени на уреда, произтичащи от неспазване на инструкциите, посочени в това ръководство.

Аспираторът може да има различна естетика от илюстрираното в тази книга, но инструкциите за употреба, поддръжка и монтаж остават същите.

Важно е да запазите тази книжка, за да можете да я ražглеждате по всяко време. При продажба, прехвърляне или промяна, уверете се, че тя остава заедно с продукта. Прочетете внимателно инструкциите: понякога се появява важна информация относно инсталацията, употребата и безопасността. Не правете електрически или механични промени в продукта или в изпускателните тръби.

Забележка: Частите, обозначени със символа “(*)”, са аксесоари, които се доставят само в някои модели или не се доставят и трябва да бъдат закупени отделно.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.

Преди каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на помещението.

За всички операции по инсталация и поддръжка използвайте работни ръкавици.

Уредът не е предназначен за употреба от деца или лица с намалени физически, сетивни или умствени способности и с липса на опит и знания, освен ако не са под надзора или не са инструктирани за употребата на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да не си играят с уреда.

Никога не използвайте аспиратора без правилно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако това не е изрично указано.

Когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива, помещението трябва да има достатъчна вентилация.

Аспирираният въздух не трябва да се отвежда през канали, използвани за изпускане на дим от уреди, работещи с газ или други горива.

Строго е забранено да готвите директно на пламък под аспиратора.

Работата с открит пламък е вредна за филтрите и може да причини пожари, затова трябва да се избягва абсолютно.

Пърженето трябва да става под контрол, за да се избегне прегряване на олиото и запалване.

Достъпните части могат да се нагреят значително, когато се използват с уредите за готвене.

По отношение на техническите мерки и мерките за безопасност,

които трябва да се предприемат за отвеждане на дима, стриктно спазвайте разпоредбите на компетентните местни органи.

Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, но спазвайте указанията, дадени в инструкциите за поддръжка в това ръководство).

Неспазването на правилата за почистване на аспиратора и за смяна и почистване на филтрите води до риск от пожар. Не използвайте аспиратора без правилно монтирани лампи поради възможен риск от токов удар.

Не се поема отговорност за евентуални неудобства, щети или пожари, причинени на уреда поради неспазване на инструкциите, дадени в това ръководство.

Този уред е класифициран съгласно Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE).

Като осигурите правилното изхвърляне на този продукт, вие ще помогнете да се предотвратят потенциални отрицателни последици за околната среда и общественото здраве, които биха могли да възникнат от неправилно боравене с отпадъци от този продукт.

Символът върху продукта или върху документите, придружаващи продукта, показва, че този уред не може да се третира като битов отпадък.

Вместо това, той трябва да бъде предаден в съответния център за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето трябва да се извършва в съответствие с местните разпоредби за опазване на околната среда за изхвърляне на отпадъци.

За по-подробна информация относно третирането, оползотворяването и рециклирането на този продукт, свържете се с местния общински отдел, вашата служба за изхвърляне на битови отпадъци или магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е произведен да бъде в версия с отвеждане на въздуха навън или с филтриране и рециркулация на въздуха.

Версия с отвеждане

Парите се отвеждат навън чрез изпускателна тръба, закрепена към свързващия фланец, който се намира над аспиратора.

Диаметърът на изпускателната тръба трябва да бъде равен на диаметъра на свързващия пръстен.

В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да може по-лесно да извежда въздуха навън.

Ако аспираторът е оборудван с филтри с активен въглен, те трябва да бъдат отстранени.

Свържете аспиратора към тръби и стенни отвори за изпускане с диаметър, равен на изхода за въздух (свързващ фланец).

Използването на тръби или стенни отвори за изпускане с по-малък диаметър ще доведе до намаляване на ефективността на изсмукване и драстично увеличаване на шума.

Не носим отговорност в това отношение.

Използвайте канал с минимално необходимата дължина. Използвайте канал с възможно най-малко извивки (максимален ъгъл на извивката: 90°). Избягвайте драстични промени в сечението на тръбата (диаметъра). Използвайте канал с възможно най-гладка вътрешна повърхност. Материалът на канала трябва да бъде одобрен в съответствие със закона.

Версия с филтър

Трябва да се използва филтър с активен въглен, който може да се закупи от вашия търговец. Аспирираният въздух ще бъде обезмаслен и дезодориран, преди да бъде върнат в помещението през горния отвор.

Инсталация

Минималното разстояние между опорната повърхност на съдовете за готвене и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см за електрически котлони и 65 см за газови или смесени котлони.

Ако инструкциите за инсталация на газовия уред за готвене изискват по-голямо разстояние, това трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристиките, намираща се вътре в аспиратора. Ако е с щепсел, свържете аспиратора към контакт, отговарящ на действащите норми, разположен на достъпно място. Ако не е с щепсел (директно свързване към мрежата) или контактът не е на достъпно място, инсталирайте двуполюсен прекъсвач, отговарящ на нормите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение III, съгласно правилата за инсталация.

Внимание! Преди да свържете отново веригата на аспиратора към електрическата мрежа и да проверите правилното му функциониране, винаги проверявайте дали захранващият кабел е монтиран правилно.

Аспираторът е оборудван със специален захранващ кабел; ако кабелът се повреди, направете заявка до сервизната служба.

Монтаж

Този тип аспиратор трябва да бъде закрепен към тавана.

Аспираторът е снабден с монтажни дюбели, подходящи за повечето стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите в пригодността на материалите според вида на стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Използвайте мощността на засмукване при по-голяма концентрация на изпарения от готвене. Препоръчваме да включите аспиратора 5 минути преди започване на готвенето и да го оставите да работи приблизително 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. осветление

2. ВКЛ./ИЗКЛ. мотор

При натискане на бутон "2" моторът преминава на скорост 1. При натискане на бутона по време на работа аспираторът преминава в състояние ИЗКЛ.

3. Намаляване на скоростта

При натискане на бутон "3" се получава намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

4. Увеличаване на скоростта

При натискане на бутон "4", когато аспираторът е в състояние ИЗКЛ., аспираторът преминава на скорост 1.

При натискане на бутона по време на работа се получава увеличаване на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Стандартната продължителност е 5 минути, след което абсорбаторът се връща на скорост 2.

За да деактивирате функцията преди изтичането на времето, натиснете бутон "3" – абсорбаторът преминава на скорост 3; при натискане на бутон 2 абсорбаторът се изключва.

На дисплея всяка скорост се обозначава със сигнал:

OFF: без индикация

Скорост 1 – 1

Скорост 2 – 2

Скорост 3 – 3

Скорост 4 – 4 мига

5. Дисплей

Индикация за мастния ФИЛТЪР

Индикацията за мастния филтър се появява след 40 часа работа и се показва на дисплея с мигаща цифра 1. Когато се появи тази индикация, инсталираният мастен филтър трябва да се почисти.

Индикацията може да се види, когато абсорбаторът е включен. За да изключите индикацията за мастния филтър, натиснете бутон "2" за повече от 3 секунди, докато индикацията изгасне.

Изключването на индикацията е възможно, когато абсорбаторът е включен.

Индикация за въглеродния филтър (само за версия с рециркулация)

Индикацията за въглеродния филтър се появява след 160 часа работа и се показва на дисплея с мигаща цифра 2.

Когато се появи тази индикация, филтърът за мазнини трябва да бъде заменен.

Индикацията може да се види, когато абсорбаторът е в състояние ON.

За да изключите индикацията за филтъра за мазнини, натиснете бутон "2" за повече от 3 секунди, докато индикацията изгасне.

Изключването на индикацията е възможно, когато абсорбаторът е в състояние ON.

В случай на едновременна индикация на двата филтъра, на дисплея мигат последователно цифрите 1 и 2.

За да нулирате, трябва да извършите 2 пъти гореописания процес.

Първият път нулира индикацията за филтъра за мазнини, вторият път нулира индикацията за въглеродния филтър.

В стандартния режим индикацията за филтрите не е активна.

Ако използвате абсорбатора във версия с филтър, е необходимо да активирате индикацията за въглеродния филтър.

Активиране на индикацията за филтрите:

Поставете абсорбатора в OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрите 1 и 2 мигат последователно за 2 секунди.

Деактивиране на индикацията за филтрите:

Поставете абсорбатора в OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Аларма за температура

Аспираторът е оборудван със сензор за температура, който активира двигателя на скорост 3, ако температурата в зоната на дисплея стане твърде висока.

Аларменото състояние се показва на дисплея с мигаща буква T.

Това състояние продължава, докато температурата не спадне под алармения праг.

Можете да излезете от този режим, като натиснете бутон "2", "3" или "4".

На всеки 30 секунди сензорът проверява температурата на околната среда в зоната на дисплея.

Визуализация на дисплея

Visualização	Estado
1	Velocidade 1
2	Velocidade 2
3	Velocidade 3
4	Velocidade 4 (intensiva)
5	Manutençãooreacho Gorduras
6	Manutençaoofiltro Carvão
7	Manutençãooreacho Gorduras earethorCarvão
8	Alarme Temperatura

Поддръжка

Внимание! Преди каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често, отвътре и отвън (поне толкова често, колкото се извършва поддръжката на мазнините филтри).

За почистване използвайте кърпа, напоена с неутрални течни почистващи препарати. Избягвайте използването на продукти, съдържащи абразиви.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на инструкциите за почистване на уреда и за почистване или подмяна на филтрите може да доведе до риск от пожар.

Производителят не носи отговорност за каквито и да е щети на двигателя или произтичащи от пожар, причинени от неправилна поддръжка или неспазване на горепосочените указания за безопасност.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметралния панел на аспиратора със същата честота като мазниния филтър, като използвате кърпа и течен препарат, който не е много концентриран. Никога не използвайте абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Улавя мастните частици, отделяни при готвене.

Трябва да се почиства веднъж месечно (или когато системата за индикация на насищането на филтрите – ако е предвидена в модела, който притежавате – покаже тази необходимост) с неагресивни препарати, ръчно или в съдомиялна машина на ниска температура и с кратък цикъл.

Въпреки че металният мазнинен филтър може да загуби цвета си при миене в съдомиялна машина, филтриращите му характеристики не се променят.

За да демонтирате мазнинния филтър, издърпайте освобождаващата дръжка с пружина.

Филтър с активен въглен (само за версията с филтриране)

Фиг. 28

Задържа неприятните миризми, отделяни по време на готвене.

Въгленият филтър може да се измива на всеки два месеца (или когато системата за индикация на насищането на филтрите – ако е предвидена в модела, който притежавате – покаже тази необходимост) в гореща вода с подходящи препарати или в съдомиялна машина при 65°C. За миене в съдомиялна машина използвайте пълен цикъл, без да поставяте друга посуда.

Отстранете излишната вода, като внимавате да не повредите филтъра. След това го оставете да изсъхне напълно във фурната за 10 минути при 100°C.

Сменяйте тъканта на всеки 3 години и винаги, когато забележите признаци на повреда по нея.

Монтаж

Инсталирайте активния въглен филтър в задната част на мазниния филтър и го закрепете с винтовете.

Внимание! Винтовете са включени в опаковката на активния въглен филтър, а не в аспиратора.

За демонтаж на филтъра процедирайте в обратен ред.

Смяна на крушките

Фиг. 31

Изключете уреда от електрическата мрежа;

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

• С помощта на плоска отвертка натиснете върху ръбовете на крушката, за да я извадите. Извадете крушката, която трябва да се смени, и я заменете с нова крушка 12V 20W MAX 30° 035 12V GU4.
• Извършете смяната и монтажа на новата крушка в обратен ред.

Ако осветлението не работи, проверете дали крушките са поставени правилно в гнездата си, преди да се обадите на техническата помощ.

Забележка: Специалните означения със символа “(*)” са принадлежности, които се предоставят само на някои модели или изобщо не се предоставят, трябва да бъдат закупени.

Предпазни мерки

Внимание: Свържете уреда към захранването, ако инсталацията не е завършена.

Преди извършване на почистване или поддръжка, изключете уреда от захранването, като извадите щепсела от контакта.

За всички операции по инсталиране и поддръжка използвайте защитни ръкавици.

За всички операции по инсталиране и поддръжка използвайте защитни ръкавици.

Този продукт не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности, или с недостатъчен опит и познания, освен ако не са получили надзор или инструкции относно употребата на продукта от лице, отговорно за тяхната безопасност.

Малките деца трябва да бъдат наблюдавани, за да не си играят с уреда.

Не трябва да се използва уредът, ако е повреден или дефектен!

Уредът не трябва да се използва на открито и не трябва да бъде изложен на атмосферни влияния.

Помещението трябва да бъде добре проветрявано, когато уредът се използва едновременно с други уреди на газ или други горива.

Отработеният въздух не трябва да се отвежда в димоотвод, който се използва за изхвърляне на димните газове от уреди на газ или други горива. Забранено е отвеждането на отработения въздух от уреда в димоотвод.

Употребата на свободен огън причинява щети на филтрите и може да предизвика пожари, затова трябва да се избягва всякакъв открит пламък. Готвенето трябва да става под непрекъснат контрол, за да се избегне прегряване на маслото.

възпламеняване на прегрялото олио.

Предпазните мерки могат да бъдат надхвърлени, ако се използват едновременно няколко горелки.

При спазване на техническите мерки и мерките за безопасност на PPETe, за изпразването на резервоара трябва да се обърне голямо внимание на това, което е предвидено в правилата на противопожарните органи.

Сепариращият резервоар трябва да се почиства систематично, както отвътре, така и отвън (поне веднъж месечно, както и според инструкциите за поддръжка, предоставени в ръководството).

Неспазването на правилата за почистване на сепариращия резервоар и за подмяната и почистването на филтрите създава рискове от пожар.

Не използвайте или не оставяйте сепариращия резервоар без всички предпазни устройства, защото съществува риск от електрически удар.

Избягвайте продължителни проблеми, повреди или пожари, които могат да възникнат в уреда и да го повредят, като следвате инструкциите, описани в това ръководство.

Този уред е обозначен със символ, съответстващ на Европейската директива 2002/96/ЕО относно излязлото от употреба електрическо и електронно оборудване (WEEE).

Изхвърляйки правилно този продукт, вие ще помогнете за предотвратяването на потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с този продукт като отпадък.

Символът върху продукта или върху опаковката му показва, че този уред не може да се третира като битов отпадък. Вместо това той трябва да се предаде на подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване. Спазвайте местното законодателство относно изхвърлянето на отпадъци.

За повече информация относно обработката, оползотворяването и рециклирането на този продукт, моля, свържете се с местната общинска служба, службата за битови отпадъци или магазина, откъдето сте закупили продукта.

Сепариращият резервоар е конструиран по такъв начин, че да може да се използва като тип сепаратор за външно изпускане или като тип сепаратор за вътрешно рециклиране.

Тип сепаратор

Двата изхода са разположени във външната част на корпуса на сепаратора, който е свързан към дренажната система.

Диаметърът на дренажната тръба трябва да съответства на диаметъра на свързващия пръстен.

Внимание! Дренажният филтър не се доставя и трябва да се закупи отделно.

При отваряне на вратата, тя трябва да се държи и към пода (под ъгъл 10°), за да може да се извади отвътре.

Ако абсорберът има въгленови филтри, те трябва да се отстранят.

Свържете каналната тръба с вентилационните отвори за отвеждане на въздуха (за предпочитане с тръба за отвеждане на въздуха).

Използването на тръби с по-малък диаметър може да доведе до намаляване на ефективността на абсорбция и до увеличаване на шума.

Не изхвърляйте никакви части заедно с опаковката.

Използвайте възможно най-къс въздуховод. Използвайте въздуховод с възможно най-малко извивки (ъгъл на огъване: 90°). Избягвайте резки промени на посоката на въздуховода. Използвайте въздуховод с възможно най-голям диаметър. Дължината на въздуховода трябва да се измерва от вентилатора.

Въздухът, който влиза, трябва да се почиства от мазнини и да се неутрализира, преди да се разпредели в помещението. За да използвате абсорбера за тази цел, трябва да инсталирате допълнителна система за филтриране с активен въглен.

Инсталация

Минималното разстояние между долната повърхност на готварската печка и долната част на абсорбера за кухненски печки трябва да бъде не по-малко от 50 см за електрически печки и 65 см за печки на газ или смесени печки.

Ако инструкциите за инсталация на уреда с газ определят по-голямо разстояние, трябва да го спазвате.

Електрическо свързване

Напрежението на електрическата мрежа трябва да съответства на това, посочено на характеристичния етикет, поставен във вътрешността на абсорбера. Ако няма щепсел, свържете абсорбера с токозахранване, съгласно приложимите разпоредби, трябва да бъде поставен прекъсвач. Ако няма щепсел (предвиден за директно свързване към мрежата) или щепселът не е с прекъсвач, инсталирайте двуполюсен прекъсвач, за да осигурите безопасност и изключване на системата при извънредни обстоятелства, съгласно инструкциите и правилата за инсталация.

Внимание! Преди да свържете системата за абсорбция към електрическата инсталация и да я включите за работа, проверете винаги дали захранващият кабел е правилно свързан.

Абсорберът има електрически захранващ кабел. При повреда на кабела, свържете се с техническата служба за помощ.

Автоматичният аспиратор трябва да се закрепи здраво.

Аспираторът трябва да се монтира стабилно, съгласно указанията, на стената/тавана. Възможно е да е необходимо да се консултирате с квалифициран техник, за да се гарантира правилното инсталиране в зависимост от вида на стената/тавана. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

Използвайте уреда с максимална скорост по време на готвене. Препоръчва се да включите аспиратора 5 минути преди началото на готвенето и да го оставите да работи след края на готвенето още 15 минути.

1. ON/OFF бутон

2. ВКЛ/ИЗКЛ бутон

При натискане на бутон “2” скоростта преминава на 1.

При натискане на бутона за продължителност на работа аспираторът преминава в OFF.

3. Намаляване на скоростта

При натискане на бутон “3” скоростта се намалява от 4 (максимална) на скорост 1.

4. Увеличаване на скоростта

При натискане на бутон “4” аспираторът от OFF преминава на скорост 1.

При натискане на бутона за продължителност на работа се увеличава скоростта от 1 на скорост 4 (максимална).

Максималната скорост продължава определено време. Обикновено продължава 5 минути, след което преминава на позиция 2.

След като изтече времето, когато релето 3" или изпускателният клапан премине на скорост 3, преминавайки релето 2" или изпускателният клапан се включи.

Всяка скорост съответства на една индикация на дисплея:

OFF: Изключено

скорост 1:1

скорост 2:2

скорост 3:3

скорост 4:4, която мига

5. Дисплей

Индикация за филтър за въздух

Индикацията за филтър за въздух се извършва след 40 часа употреба и се показва на екрана с 1, което мига.

Когато се появи тази индикация, въздушният филтър се нуждае от почистване.

Индикацията се показва на изпускателния клапан в положение ON.

За да премахнете индикацията за филтър за въздух, натиснете бутона 2" за период по-дълъг от 3", докато изгасне.

Премахването на индикацията за филтър за въздух се извършва на изпускателния клапан в положение ON.

Индикация за въглероден филтър (заменим за поддръжка на филтрацията)

Индикацията за филтъра за въглен се появява след 160 часа употреба и се изобразява на дисплея с мигащ символ "2".

Когато се появи тази индикация, филтърът за въглен трябва да се смени.

Индикацията изглежда на дисплея като мигащ символ.

За да деактивирате индикацията за филтъра за въглен, натиснете бутона "2" за повече от 3 секунди, докато изгасне.

Деактивирането на индикацията за филтъра за въглен става с дисплея.

В случай на паралелна индикация и на двата филтъра, на дисплея мигат последователно цифрите 1 и 2.

Ресетът се извършва след 2 секунди.

Първо деактивирайте индикацията за мастния филтър, второто деактивира индикацията за филтъра за въглен.

В нормални условия индикацията за филтъра за въглен е деактивирана.

Ако използвате модела с рециркулация, трябва да активирате индикацията за филтъра за въглен.

Активиране на индикацията за филтъра за въглен:

Завъртете превключвателя на позиция OFF и натиснете едновременно бутоните "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат за 2 секунди.

Деактивиране на индикацията за филтъра за въглен:

Завъртете превключвателя на позиция OFF и натиснете едновременно бутоните "2" и "3" за 3 секунди.

Апаратът е предвиден за 2".

Включване на термостата

Апаратът е снабден с електронен термостат, който управлява апарата при скорост 3 или по-висока, за да поддържа температурата на околната среда.

В случай на опасност екранът показва мигаща буква t.

Това състояние продължава, докато температурата не спадне под зададеното ниво.

Можете да изключите тази функция, като натиснете бутона "2", "3" или "4".

На всеки 30 секунди уредът проверява температурата на околната среда в зоната на екрана.


oθόνη	Κατάσταση
1	Ταχύτητα 1
2	Ταχύτητα 2
3	Ταχύτητα 3
4	Ταχύτητα 4 (ενταική)
5	Συντήρηση Φίλτρου Λίπους
6	Συντήρηση Φίλτρου Ανθραka
7	Συντήρηση Φίλτρου Λίπους και Φίλτρου Ανθραka
8	Συναγερμός Θερμοκρασίας

Поддръжка

Преди всяка дейност по поддръжка изключете апарата от електрическата мрежа.

Почистване

Апаратът трябва да се почиства често, отвътре и отвън (поне със същата честота, с която се извършва поддръжката на филтрите). За почистване използвайте влажна кърпа и неабразивен почистващ препарат. Избягвайте употребата на разяждащи вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на правилата за почистване на уреда и смяната на филтрите може да доведе до опасности от пожар. Препоръчваме ви да следвате точно тези инструкции.

Ние не носим отговорност за щети, причинени от неправилна поддръжка или несъответствие с тези инструкции.

Таблица

Фиг. 20-22-23-26-27-30

Капсирайте периодичната етипария на аторофнога с тази оухвотатя, с която се прави на оунтирнон на филтрите за липни, хрисиоиувия три вика и не оумуквумево аторуатико. Атопуете на хринон леавинков меов.

Филтър за мазнини

Фиг. 21-29

Изхвърлете та мория лиоус Тноу проеоховта ато то упоиио.

При първото и като включите на помпата (или когато системата изведе код на грешката - нещо, което може да се очаква от вас да сте открили - действайте според необходимото), с филтри, които не запушват, топлината на помпата се изпарява и в кратък цикъл. С филтъра в помпата металът се топи, за да може да изтече, но свойствата на изолацията не се предават.

Тя е възплатна платформа за тази платформа и еластичната платформа евентуално.

Въгленов филтър (само за версията с рециркулация) – Фиг. 28

Въгленов филтър (само за версията с рециркулация) – Фиг. 28

Изхвърляйте отпадъците от кораба.

Въгленовият филтър трябва да се сменя на всеки 3 месеца (или когато системата за индикация на насищане на филтрите – ако е предвидена в модела – покаже необходимостта) в гореща вода и неабразивен почистващ препарат, като се изплаква обилно при 65°C (в програмата за изплакване на съдомиялната машина обикновено се използва пълен цикъл без съдове вътре).

Отстранете водата от филтъра, без да го повредите, след това го поставете във фурната за 10 минути при 100°C, за да изсъхне напълно.

Сменяйте въгленовия филтър на всеки 3 години и при всяко повреждане на филтъра.

Тогава:

Извадете филтъра от опаковката и отстранете двата опорни елемента.

Внимание: Опорните елементи съдържат масло от филтъра, а не от вентилатора.

За да сглобите отново филтъра, следвайте обратната процедура.

Смяна на лампа – Фиг. 31

Преди каквато и да е дейност по поддръжка, изключете вентилатора от електрическото захранване.

Внимание! Преди да докосвате лампата, уверете се, че е изстинала.

С малка отвертка, задръжте краищата на лампата, за да я извадите. Сменете лампата с нова 12V 20W 30° Ø35 12V GU4. Монтирайте новата лампа, като следвате обратната последователност.

Ако лампата не работи, проверете предпазителя на лампата, преди да извикате техническа помощ.

PL – Инструкция за монтаж и обслужване

При извършване на монтажа на уреда трябва да се спазват указанията, дадени в настоящата инструкция.

Производителят не носи отговорност за щети, причинени от монтаж, несъответстващ на информацията, дадена в настоящата инструкция.

Аспираторът може да се различава по външен вид от аспиратора, показан на фигурите в настоящата инструкция, но препоръките относно обслужването, поддръжката и монтажа остават непроменени.

! Запазете тази инструкция за обслужване, за да можете да я използвате по всяко време. В случай на продажба или преместване на продукта, уверете се, че инструкцията остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по вентилационните канали.

Внимание: Елементите, обозначени със символа (^*), се включват само в избрани модели; в останалите случаи те трябва да бъдат закупени отделно.

Предупреждения

Внимание! Не свързвайте устройството към електрическата мрежа, преди да завършите монтажа.

Преди извършване на каквото и да е почистване или поддръжка, изключете аспиратора от захранването, като извадите щепсела от контакта или изключите главния прекъсвач.

Всички монтажни и обслужващи дейности трябва да се извършват със защитни ръкавици.

Това устройство не е предназначено за използване от лица (включително деца) с намалени физически, сетивни или умствени способности, както и от такива без опит или познания, освен ако не са под надзор или не са инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Никога не използвайте аспиратора без правилно монтирани филтри!

Аспираторът никога не трябва да се използва като опорна повърхност, освен ако това не е изрично указано. Помещението, в което се използва аспираторът, заедно с други уреди, работещи с газ или други горива, трябва да има подходяща вентилация.

Отработеният въздух не трябва да се отвежда в канал, използван за изхвърляне на димни газове от уреди на газ или други горива.

Строго е забранено приготвянето на храна под аспиратора с открит пламък (фламбиране).

Използването на открит пламък е опасно за филтрите и създава риск от пожар, поради което това не трябва да се прави при никакви обстоятелства.

По време на пържене трябва да се внимава да не се прегрее олиото, за да не се самозапали.

Достъпните части могат да се нагреят значително, ако се

използват заедно с уреди за готвене.

По отношение на необходимите технически мерки и мерки за безопасност, свързани с отвеждането на димните газове, трябва стриктно да се спазват разпоредбите на местните власти.

Аспираторът трябва да се почиства често, както отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като се спазват указанията за поддръжка, дадени в тази инструкция).

Неспазването на правилата за почистване на аспиратора и за смяна и почистване на филтрите създава опасност от пожар.

За да избегнете токов удар, не използвайте или не оставяйте аспиратора без правилно монтирани крушки. Производителят не носи отговорност за евентуални щети или пожари, причинени от уреда, в резултат на неспазване на препоръките, дадени в настоящата инструкция.

Този уред е маркиран в съответствие с Директива 2002/96/ЕО на ЕС относно излязлото от употреба електрическо и електронно оборудване (WEEE).

Като осигурите правилното бракуване на този уред, Вие допринасяте за ограничаване на риска от негативно въздействие на продукта върху околната среда и човешкото здраве, което би могло да възникне при неправилно изхвърляне на уреда.

Символът върху уреда или опаковката означава, че този продукт не трябва да се третира като други битови отпадъци. Той трябва да се предаде в подходящ пункт за събиране и рециклиране на електрическо и електронно оборудване.

Правилното изхвърляне и бракуване помага за елиминиране на неблагоприятното въздействие на бракуваните уреди върху околната среда и здравето. За да получите подробна информация относно рециклирането на този уред, моля, свържете се с местната община, службите за почистване на града или магазина, от който е закупен продуктът.

Обслужване

Аспираторът е предназначен за работа в режим на изсмукване с отвеждане на парите навън или в режим на филтриране с вътрешна рециркулация.

Аспиратор, работещ като изсмукващ

Парите се отвеждат навън през изпускателна тръба, свързана към свързващия фланец.

Диаметърът на изпускателната тръба трябва да бъде равен на диаметъра на свързващия фланец.

Внимание! Изпускателната тръба не се доставя в комплект с уреда и трябва да се закупи отделно.

В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да се улесни изтичането на въздуха навън. Ако аспираторът е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Свържете аспиратора към вентилационния канал с изпускателна тръба с диаметър, съответстващ на размера на изхода на аспиратора (свързващ фланец).

Използването на тръби с по-малко напречно сечение намалява смукателната способност и значително увеличава шума на аспиратора.

Следователно производителят не носи никаква отговорност за това състояние.

Използвайте възможно най-къс проводник. Използвайте проводник с възможно най-малко огъвания (максимален ъгъл на огъване: 90°!). Избягвайте резки промени в напречното сечение на проводника. Използвайте проводник с възможно най-гладка вътрешна повърхност. Материалът на проводника трябва да отговаря на действащите стандарти.

Аспираторът работи като абсорбатор

За да използвате аспиратора в този вариант, трябва да инсталирате въглероден филтър.

Може да го закупите от търговеца.

Засмуканият въздух се почиства от мазнини и миризми, преди да бъде върнат в помещението през решетката в горната част на комина.

Инсталиране на аспиратора

Минималното разстояние между повърхността, върху която се поставят съдовете на нагревателния уред, и най-ниската част на кухненския аспиратор трябва да бъде не по-малко от 50 cm за електрически котлони и не по-малко от 65 cm за газови или смесени котлони.

Ако в инструкциите за инсталиране на газовата печка е посочено по-голямо разстояние, трябва да се съобразите с тези указания.

Електрически връзки

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката, поставена във вътрешността на аспиратора. Ако аспираторът е оборудван с щепсел, свържете го към контакт, отговарящ на действащите норми и разположен на лесно достъпно място. Ако аспираторът не е оборудван с щепсел (директно свързване към мрежата) или щепселът не е на лесно достъпно място, използвайте двуполюсен прекъсвач, който позволява пълно изключване от електрическата мрежа при условия на пренапрежение от категория III, съгласно правилата за инсталиране.

Внимание: Преди повторно свързване на веригата на аспиратора към захранването и проверка на правилното му функциониране, винаги се уверявайте, че захранващият кабел е правилно монтиран.

Аспираторът е оборудван със специален захранващ кабел.

В случай на повреда на кабела, трябва да го поръчате от сервизния отдел.

Инсталиране на аспиратора

Този тип аспиратор трябва да бъде монтиран на тавана.

Аспираторът е снабден с дюбели за закрепване, подходящи за повечето стени и тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите в подходящите материали в зависимост от типа стена или таван. Стената или таванът трябва да са достатъчно здрави, за да издържат теглото на аспиратора.

Работа на аспиратора

В случай, че въздухът в кухненското помещение е особено замърсен, използвайте аспиратора на най-висока скорост. Препоръчително е да включите аспиратора 5 минути преди започване на готвене и да го оставите да работи около 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. Осветление
2. ВКЛ./ИЗКЛ. Двигател

При натискане на клавиш "2" двигателят преминава на скорост 1. При натискане на клавиша по време на работа аспираторът преминава в състояние ИЗКЛ.

1. Намаляване на скоростта

При натискане на клавиша ^ 州 се постига намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

1. Увеличаване на скоростта

При натискане на клавиш "4" с аспиратор в състояние ИЗКЛ., аспираторът преминава на скорост 1.

При натискане на клавиша по време на работа се постига увеличаване на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост има времеви регулатор. Стандартната настройка е 5 минути, след което аспираторът преминава на скорост 2.

За да изключите тази функция преди изтичане на времето, натиснете клавиш "3", аспираторът преминава на позиция 3, при натискане на клавиш "2" аспираторът ще се изключи.

На всяка скорост съответства някаква индикация на дисплея.

OFF: Без никаква сигнализация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мига

5. Дисплей

Сигнализация за филтъра за мазнини

Сигнализацията за филтъра за мазнини се появява след 40 часа работа и се показва на дисплея с мигащо число 1.

Когато се появи тази сигнализация, инсталираният филтър за мазнини трябва да се почисти (измие).

Сигнализацията се вижда, когато аспираторът е включен.

За да изключите сигнализацията за филтъра за мазнини, натиснете клавиш "2" за поне 3 секунди, докато сигнализацията изгасне.

Изключването на сигнализацията е възможно само когато аспираторът е включен.

Сигнализация за въглеродния филтър (само за версия с филтър)

Сигнализацията за въглеродния филтър се появява след 160 часа работа и се показва на дисплея с мигащо число 2.

Когато се появи тази сигнализация, инсталираният филтър за мазнини трябва да се смени.

Сигнализацията е видима с аспиратора в състояние ON.

За да изключите сигнализацията на мастния филтър, натиснете клавиш „2" за поне 3 секунди, докато сигнализацията се изключи.

Изключването на сигнализацията е възможно само когато аспираторът е в състояние ON.

В случай на едновременна сигнализация на двата филтъра, на дисплея мигат алтернативно цифрите 1 и 2.

Нулирането се извършва, като изпълните 2 пъти гореописаната процедура.

При първия път се нулира сигнализацията на мастния филтър, а при втория – сигнализацията на въгления филтър.

В стандартен режим сигнализацията на въгления филтър не е активна.

В случай на използване на аспиратора във версия с филтриране е необходимо да се активира сигнализацията на въгления филтър.

Активиране на сигнализацията на въгления филтър:

Поставете аспиратора в позиция OFF и задръжте едновременно натиснати клавиши "2" и "3" за 3 секунди.

Цифрите 1 и 2 мигат последователно при "2".

Деактивиране на сигнализацията на въгления филтър:

Поставете аспиратора в позиция OFF и задръжте едновременно натиснати клавиши "2" и "3" за 3 секунди.

Цифрата 1 мига при "2".

Капакът е оборудван с температурен сензор, който активира двигателя на скорост 3, когато температурата в зоната на дисплея е твърде висока.

Аларменото състояние се показва на дисплея с мигаща буква t.

Това състояние се поддържа, докато температурата не спадне под алармения праг.

Можете да излезете от този режим, като натиснете клавиш “2”, “3” или “4”.

На всеки 30 секунди сензорът проверява температурата на околната среда в зоната на дисплея.

Визуализация на дисплея

Wizual化进程	Stan
1	Prędkość 1
2	Prȩdkość 2
3	Prȩdkość 3
4	Prȩdkość 4 (intensywna)
5	Konserwacja filtra Smarów
6	Konserwacja filtra Wegrłowego
7	Konserwacja filtra Smarów i filtra Wegrłowego
8	Alarm Temperatury

Поддръжка

Внимание! Преди извършване на каквото и да е почистване или поддръжка, изключете капака от захранването, като извадите щепсела от контакта или изключите главния прекъсвач.

Почистване на капака

Капакът трябва да се почиства често, както отвътре, така и отвън (поне със същата честота, с която се почистват мазнините филтри), като се използва кърпа, напоена с мек почистващ препарат. Не използвайте абразивни средства.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на инструкциите за почистване на уреда и смяна на филтрите може да доведе до пожар. Затова се препоръчва да спазвате дадените указания.

Производителят не носи отговорност за евентуални повреди на двигателя или пожари, причинени от неспазване на инструкциите за поддръжка и горепосочените указания.

Панел

Фиг. 20-22-23-26-27-30

Панелът на смукача трябва да се почиства със същата честота, както и мазниният филтър. Използвайте кърпа, напоена с не много концентриран течен препарат. Никога не използвайте абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Задържа мастните частици, отделяни при готвене.

Трябва да се почиства поне веднъж месечно (или когато индикаторът за замърсяване на филтъра – ако вашият модел аспиратор има такъв – покаже необходимост от почистване) с неагресивен почистващ препарат, на ръка или в съдомиялна машина на ниска температура и кратък цикъл на пране.

При миене в съдомиялна машина металният мазнинен филтър може да се обезцвети, но това не променя филтриращите му характеристики.

За да извадите мазнинния филтър, дръпнете пружинната дръжка.

Въгленов филтър (само за версия с филтриране)

Фиг. 28

Задържа неприятните миризми от готвене.

Въгленовият филтър трябва да се почиства на всеки два месеца (или когато системата за отчитане на насищането на филтъра покаже необходимост – ако такава система е включена в оборудването на вашия аспиратор) с топла вода и подходящ препарат или в съдомиялна машина при температура 65°C (при миене в съдомиялна машина изпълнете цикъл на миене без съдове вътре).

Отстранете излишната вода, като внимавате да не повредите филтъра, след което поставете филтъра във фурната за 10 минути при температура 100°C, за да изсъхне напълно.

Филтърът трябва да се сменя на всеки 3 години или при установена повреда на материала.

Монтаж

Монтирайте въгленовия филтър зад мазнинния филтър, като използвате двата крепежни елемента.

Внимание! Крепежните елементи се намират вътре в опаковката на въглеродния филтър.

• За да извадите филтъра, изпълнете горните стъпки в обратен ред.

Смяна на крушките

Фиг. 31

Преди да предприемете каквито и да е операции, свързани с поддръжката на уреда, е необходимо да изключите аспиратора от електрическата мрежа.

Внимание! Не докосвайте крушките, докато са горещи.

• С помощта на малка плоска отвертка повдигнете ръба на крушката, за да я извадите. Извадете крушката за смяна и я заменете с нова 12V 20W 30° 035 12V GU4. Монтирайте новата лампа, като изпълните описаните стъпки в обратен ред.

Ако осветлението не работи, първо проверете дали крушките са монтирани правилно. Ако след тази проверка осветлението все още не работи, свържете се с сервиз.

CS - Ръководство за монтаж и употреба

Производителят отказва да поеме каквато и да е отговорност за евентуални повреди, щети или запалване на аспиратора, причинени от неспазване на тези инструкции.

Аспираторът може да изглежда различно от илюстрациите в това ръководство, но указанията за употреба, поддръжка и монтаж остават непроменени.

! Важно е да запазите това ръководство, за да можете да го справка по всяко време. В случай на продажба, прехвърляне или преместване, уверете се, че то остава с уреда. ! Прочетете внимателно ръководството: то съдържа важна информация за инсталацията, употребата и безопасността. ! Не променяйте електрическата или механичната конструкция на продукта или на изпускателното устройство.

Забележка: детайлите, обозначени със символ “(*)”, са незадължителни аксесоари, доставяни само за някои модели или части, които трябва да се закупят отделно.

Смяна на крушките

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът му не е напълно завършен.

Преди извършване на каквато и да е операция по почистване или поддръжка, е необходимо уредът да се изключи от електрическата мрежа, като се извади щепсела от контакта или се изключи главният прекъсвач на жилищното помещение.

При всички монтажни и поддържащи работи използвайте защитни ръкавици. Уредът не е предназначен за употреба от деца или от лица с намалени физически, сетивни или умствени способности, които нямат опит с него и не го познават. Тези лица могат да боравят с уреда само ако са под надзора на квалифициран персонал или са специално обучени за употребата му от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да не си играят с уреда.

Никога не използвайте уреда без правилно монтирана решетка!

Уредът никога не трябва да се използва като плот за поставяне на предмети. Това може да стане само в специално посочените случаи.

Помещението трябва да бъде осигурено с достатъчна вентилация, ако уредът се използва едновременно с други уреди, работещи с газ или други горива.

Отработеният въздух не трябва да се отвежда в комин, използван за отвеждане на дим от уреди, работещи с газ или други горива.

Строго е забранено готвенето с открит пламък под уреда. Използването на открит пламък е вредно за филтрите и може да причини пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да се извършва само при постоянен контрол, за да не се прегрее олиото и да не се запали.

Достъпните части могат да се нагреят значително, ако се използват едновременно с готварски уреди.

По отношение на техническите и безопасностни мерки, които трябва да се вземат при отвеждане на дима, е необходимо стриктно да се спазват нормите на местните компетентни органи.

Уредът трябва да се почиства често, както отвътре, така и отвън (поне веднъж месечно), като във всички случаи трябва да се спазва

всичко, посочено в инструкциите за поддръжка, описани в това ръководство.

Неспазването на нормите за почистване на уреда и за смяна и почистване на филтрите може да причини пожар.

Не използвайте и не оставяйте уреда без правилно поставени светлини и не се излагайте на опасност от електрически удар.

Производителят не носи отговорност за евентуални неудобства, щети или пожари, причинени на уреда, които са резултат от неспазване на инструкциите, посочени в това ръководство.

Този уред е маркиран в съответствие с европейската директива 2002/96/ЕО за изхвърляне на електрическо и електронно оборудване (WEEE). Като осигурите правилното изхвърляне на този продукт, ще помогнете да се предотвратят потенциални отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно изхвърляне на този продукт.

Символът върху продукта или върху документите, приложени към продукта, показва, че този уред не трябва да се изхвърля с битовите отпадъци. Уредът трябва да бъде

отнесен до пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето трябва да се извърши в съответствие с местните разпоредби за опазване на околната среда, които се отнасят до изхвърлянето на отпадъци.

За по-подробна информация относно обработката, оползотворяването и рециклирането на този продукт, обърнете се към съответния местен орган, службата за изхвърляне на битови отпадъци или магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е предназначен за използване в отвеждащ вариант с външен изход или в пречистващ вариант с вътрешно пречистване на въздуха.

Отвеждащ вариант

Парите се отвеждат навън чрез изпускателен маркуч, закрепен към свързващия фланец.

Диаметърът на изпускателния маркуч трябва да е равен на диаметъра на свързващия пръстен.

Внимание! Изпускателният маркуч не е част от оборудването и трябва да се закупи отделно.

В хоризонталната част на маркуча трябва да има лек наклон нагоре (около 10°), за да може въздухът да се отвежда по-лесно навън.

Ако аспираторът е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Свържете аспиратора към изпускателния маркуч със същия диаметър като изхода за въздух (свързващ фланец).

Използването на маркучи с по-малък диаметър ще доведе до намаляване на мощността и драстично увеличаване на шума. Производителят не носи отговорност за това.

Използвайте възможно най-късо свързване. Използвайте свързване с възможно най-малко завои (максимален ъгъл на завой: 90°).

Избягвайте драстични промени в сечението на свързването. Използвайте свързване с възможно най-гладка вътрешна повърхност. Материалът, използван за свързването, трябва да отговаря на действащите норми.

Версия с филтър

Изсмуканият въздух ще бъде почистен от мазнини и миризми, преди да се върне в помещението. За използване на аспиратора в тази версия е необходимо да се инсталира допълнителна система за филтриране на базата на активен въглен.

Инсталация

Минималното разстояние между опорната повърхност на съда за готвене и най-ниската част на аспиратора не трябва да бъде по-малко от 50 см при електрически котлони и 65 см при газови и смесени котлони.

Ако инструкциите за инсталация на газовото устройство препоръчват по-голямо разстояние, трябва да се следват тези инструкции.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на етикета с характеристиките, разположен вътре в корпуса. Ако корпусът е оборудван с щепсел, достатъчно е да го включите в контакт, отговарящ на действащите норми, който се намира в лесно достъпно място. Ако корпусът не е оборудван с щепсел (директно свързване към мрежата) или контактът не се намира в лесно достъпно място, трябва да се монтира двуполюсен прекъсвач, отговарящ на нормите, който гарантира пълно изключване от мрежата при условия на категория на пренапрежение III, в съответствие с правилата за инсталация.

Внимание: преди да свържете отново веригата на аспиратора към мрежовото захранване, проверете правилното функциониране и винаги проверявайте дали мрежовият кабел е монтиран правилно.

Аспираторът е оборудван със специален захранващ кабел; в случай на повреда на кабела, поискайте нов от сервизната служба.

Инсталация

Този тип аспиратор трябва да бъде закрепен към тавана.

Аспираторът се доставя със специални дюбели, които са подходящи за окачване на повечето таванни конструкции. Въпреки това, окачването трябва да се извърши от квалифициран специалист, който ще прецени дали тези дюбели са подходящи за конкретния тип и материал на таванната конструкция. Също така ще оцени носещата способност на тавана за аспиратора.

Работа

При много висока концентрация на кухненски изпарения използвайте максимална смукателна мощност. Препоръчително е да включите аспиратора 5 минути преди започване на готвене и да го изключите около 15 минути след приключване на готвенето.

1. ВКЛ/ИЗКЛ Осветление
2. ВКЛ/ИЗКЛ Мотор

При натискане на бутон "2" моторът преминава на скорост 1.

При натискане на бутон по време на работа аспираторът преминава в състояние ИЗКЛ.

1. Намаляване на скоростта

При натискане на бутон "3" скоростта се намалява от 4-та (интензивна) на скорост 1.

1. Увеличаване на скоростта

При натискане на бутон "4", когато аспираторът е в състояние ИЗКЛ, той преминава на скорост 1.

При натискане на бутон по време на работа се постига увеличаване на скоростта, от 1-ва на 4-та (интензивна).

Интензивната скорост е с таймер. Стандартното време е 5, след което аспираторът се поставя на скорост 2.

За да деактивирате функцията преди изтичане на времето, натиснете бутон "3", аспираторът спира на скорост 3, при натискане на бутон "2" аспираторът ще бъде изключен.

На всяка скорост съответства индикация на дисплея.

ИЗКЛ: без индикация

Скорост 1:1

Скорост 2:2

Скорост 3:3

Скорост 4: 4 мига

5. Дисплей

Сигнализация за мастния филтър

Мастният филтър сигнализира след 40 часа употреба и се показва на дисплея с мигащо число 1.

Когато се появи тази сигнализация, инсталираният мастен филтър трябва да се измие.

Сигнализацията се вижда, когато абсорбаторът е в състояние ON.

За да премахнете сигнализацията за мастния филтър, натиснете бутон “2” за повече от 3 секунди, докато сигнализацията изгасне.

Премахването на сигнализацията е възможно, когато абсорбаторът е в състояние ON.

Сигнализация за въглеродния филтър (само за версия с филтър)

Сигнализацията за въглеродния филтър идва след 160 часа употреба и се показва на дисплея с мигащо число 2.

Когато се появи тази сигнализация, въглеродният филтър трябва да се смени.

Сигнализацията се вижда, когато абсорбаторът е в състояние ON.

За да изключите индикацията на филтъра с въглен, натиснете бутон "2" за повече от 3 секунди, докато индикацията изгасне.

Индикацията се изключва, когато абсорбаторът е в състояние ON.

В случай на едновременна индикация на двата филтъра, на дисплея ще мигат последователно цифрите 1 и 2.

Повторното настройване става чрез двукратно изпълнение на гореописаната процедура.

Първо се настройва отново индикацията на филтъра срещу мазнини, второто настройва отново индикацията на филтъра с въглен.

В стандартен режим индикацията на филтъра с въглен не е активна.

В случай, че се използва абсорбаторът във версия с филтър, е необходимо да се активира индикацията на филтъра с въглен.

Активиране на индикацията на филтъра с въглен:

Поставете абсорбатора в позиция OFF и натиснете едновременно бутоните "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат последователно в продължение на 2 секунди.

Изключване на индикацията на филтъра с въглен:

Поставете абсорбатора в позиция OFF и натиснете едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига в продължение на 2 секунди.

Температурна аларма

Абсорбаторът е оборудван с температурен сензор, който включва мотора на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Състоянието на алармата е обозначено на дисплея с мигаща буква t.

Това състояние остава до момента, в който температурата спадне под прага на предупреждение.

Възможно е да излезете от този режим, като натиснете бутон “2”, “3” или “4”.

Сензорът проверява температурата в зоната на дисплея на всеки 30".

Визуализация на дисплея

Vizualizeace	Stav
1	Rychlost 1
2	Rychlost 2
3	Rychlost 3
4	Rychlost 4 (intenzivni)
5	Ádržba filtru proti mastnotám
6	Ádržba filtru s uhlikem
7	Ádržba filtru proti mastnotám a filtru s uhlikem
8	Poplach temperatura

Поддръжка

Внимание! Преди каквато и да е операция по почистване или поддръжка, изключете аспиратора от електрическата мрежа, извадете щепсела или изключете главния прекъсвач на апартамента.

Почистване

Аспираторът трябва да се почиства редовно, както отвътре, така и отвън (поне толкова често, колкото се извършва поддръжката на филтъра за мазнини). За почистване използвайте кърпа, напоена с денатуриран спирт или неутрални течни почистващи препарати. Не използвайте препарати, съдържащи абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: неспазването на нормите за почистване на уреда и смяната на филтрите може да доведе до пожар. Затова препоръчваме да спазвате инструкциите за употреба.

Производителят отхвърля всякаква отговорност за щети на двигателя, пожари, причинени от неправилна поддръжка или неспазване на горепосоченото предупреждение.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметралния панел на аспиратора толкова често, колкото филтъра за мазнини, като използвате кърпа и течен препарат, който не е твърде концентриран. Никога не използвайте абразивни вещества.

Маслен филтър

Фиг. 21-29

Задържа частиците мазнина, които се отделят при готвене.

Масленият филтър трябва да се почиства (изпира) веднъж месечно или когато системата за индикация на насищане на филтъра – ако е част от оборудването на вашия модел – покаже необходимост от това. Може да се почиства ръчно с мек почистващ препарат или в съдомиялна машина на най-ниската температура и кратък цикъл.

Демонтажът на масления филтър е показан – натиснете пружината на филтъра.

Филтър с активен въглен (само за версията с филтър)

Фиг. 28

Този филтър абсорбира неприятните миризми, които възникват при готвене. Въгленият филтър може да се мие веднъж на два месеца (или когато системата за индикация на насищане на филтъра – ако е част от оборудването на вашия модел – покаже необходимост от това) с топла вода или в съдомиялна машина при температура до 65°C (в случай на съдомиялна машина оставете да премине пълен цикъл на миене и не го оставяйте вътре).

Отстранете излишната вода, без да повредите филтъра, след което го поставете за 10 минути във фурна, загрята до 100°C, за да изсъхне напълно.

Сменяйте подложката на всеки 3 години и винаги, когато тъканта е повредена.

Монтаж

Монтирайте въгления филтър на задната страна на масления филтър и го закрепете с двете ленти.

Внимание! Лентите са част от оборудването на въгления филтър, а не на аспиратора.

За демонтаж на филтъра процедирайте в обратен ред.

Смяна на крушките

Obr.31

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете осветителните тела, проверете дали са изстинали.

Извадете защитата, като внимателно я повдигнете с малка отвертка или подобен инструмент. Сменете повредената крушка. - Използвайте само халогенни крушки PHILIPS STANDARD LINE код 425409, като новата трябва да е 12V 20W 30° R35 12 V GU4. - Свържете крушката към електрическата верига и я поставете обратно в отвора на аспиратора.

Ако осветлението не работи, преди да се обадите на сервиз, проверете дали сте поставили правилно крушките в гнездата.

SK - Ръководство за употреба и монтаж

Стриктно спазвайте инструкциите, дадени в това ръководство. Производителят не носи отговорност за евентуални неизправности, щети или инциденти, причинени от неспазване на инструкциите в това ръководство.

Аспираторът може да има различен външен вид от показания на фигурите в тази книга, но въпреки това инструкциите за употреба, поддръжка и монтаж остават същите.

! Запазете това ръководство, за да можете да се консултирате с него по всяко време. При продажба, прехвърляне или преместване, уверете се, че то придружава продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по изпускателния тръбопровод.

Забележка: Аксесоарите, обозначени със символа “(*)”, са незадължителни и се предоставят само за някои модели; ако не са включени, могат да бъдат закупени.

Предупреждения

Предупреждение! Не свързвайте уреда към електрическата мрежа, преди монтажът да е напълно завършен.

Преди да започнете каквато и да е дейност по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на апартамента.

При всички монтажни и поддържащи работи използвайте защитни работни ръкавици.

Уредът не е предназначен за използване от деца или лица с намалени физически, сензорни или умствени способности и с недостатъчен опит и знания, освен ако не са под надзор или са инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да не си играят с уреда.

НИКОГА не използвайте аспиратора без правилно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако изрично не е предвидено.

В случай че аспираторът се използва едновременно с уреди, работещи с газ или други горива, помещението трябва да бъде осигурено с подходяща вентилация.

Отработеният въздух не трябва да се отвежда в същия комин, който се използва за отвеждане на димове от уреди, изгарящи газ или други горива.

Строго е забранено да се приготвят ястия на открит пламък под аспиратора.

Използването на открит пламък уврежда филтрите, което може да причини пожар, затова във всички случаи трябва да се избягва.

Пърженето на храни трябва да става под контрол и да се избягва прегрялото олио да се запали.

При използване с готварски уреди, достъпните части могат да се нагреят значително.

По отношение на техническите и безопасни мерки, одобрени за отвеждане на димове, е необходимо да се спазват

точно разпоредбите, установени от съответните местни власти.

Аспираторът трябва да се почиства редовно отвътре и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като се спазват указанията за поддръжка, дадени в това ръководство).

Неспазването на правилата за почистване на аспиратора и за смяна и почистване на филтрите създава опасност от пожар.

Не използвайте или не оставяйте аспиратора без правилно монтирани крушки поради възможна опасност от токов удар.

Не се поема отговорност за евентуални неизправности, щети и пожари, причинени от уреда, произтичащи от неспазване на инструкциите в това ръководство.

Този уред е маркиран в съответствие с Европейска директива 2002/96/EC за отпадъци от електрическо и електронно оборудване (WEEE).

Като се уверите, че този продукт е бил изхвърлен правилно след края на своя живот, вие допринасяте за предотвратяването на възможни негативни последици за околната среда и здравето.

Символът върху продукта или върху придружаващата го документация предупреждава, че с този продукт не трябва да се третира като с битов отпадък, а трябва да бъде предаден на съответното място за събиране за рециклиране на електрически и електронни уреди. Отървете се от него, като спазвате местните закони за изхвърляне на отпадъци. За по-подробна информация относно третирането, оползотворяването и рециклирането на този продукт, свържете се с местните власти, службите за събиране на битови отпадъци или магазина, от който е закупен продуктът.

Употреба

Аспираторът за пари е предназначен за използване във версия за отвеждане на въздуха навън или за филтриране с вътрешна рециркулация.

Версия с отвеждане на въздуха

Парите се извеждат навън чрез изпускателен тръбопровод, закрепен към свързващия фланец.

Диаметърът на изпускателния тръбопровод трябва да съвпада с диаметъра на свързващия пръстен.

Внимание! Изпускателният тръбопровод не е доставен, трябва да бъде закупен.

В хоризонталната част тръбопроводът трябва да има лек наклон нагоре (приблизително 10°), за да може въздухът по-лесно да се отвежда навън.

Ако аспираторът за пари е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Свържете аспиратора за пари към изпускателните тръби и отворите в стената със същия диаметър като изхода за въздух (свързващия фланец).

Използването на изпускателни тръби и отвори в стената с по-малък диаметър води до намаляване на смукателната мощност и драстично повишаване на шума.

В този случай се изключва всякаква отговорност.

! Използвайте тръбопровод с минималната необходима дължина. ! Използвайте тръбопровод с възможно най-малък брой огъвания (максимален ъгъл на огъване: 90°). Избягвайте драстични промени в сечението на тръбопровода. ! Използвайте тръбопровод с възможно най-гладка вътрешна страна. ! Материалът на тръбопровода трябва да бъде одобрен от закона (виж нормата).

Филтрираща версия

Всмуканият въздух, преди да бъде върнат в помещението, първо се обезмаслява и се освобождава от миризми. За да може аспираторът да се използва в тази версия, е необходимо да се инсталира допълнителна филтрираща система на основата на активен въглен.

Всмуканият въздух, преди да бъде върнат в помещението, първо се обезмаслява и се освобождава от миризми. За да може аспираторът да се използва в тази версия, е необходимо да се инсталира допълнителна филтрираща система на основата на активен въглен.

Монтаж

Минималното разстояние между повърхността на подпората за съдове на готварската печка и най-долната част на кухненския аспиратор не трябва да бъде по-малко от 50 см при електрическа печка и 65 см при газова или комбинирана печка.

Ако инструкциите на газовия уред изискват по-голямо разстояние, трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, разположена вътре в аспиратора. Ако е предвиден щепсел, свържете аспиратора към контакт, съответстващ на действащите законови разпоредби в района на монтажа. Ако не е предвиден щепсел (директно свързване към мрежата) или щепселът не е на разположение, свържете двуполюсен прекъсвач, съответстващ на разпоредбите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение III, в съответствие с правилата за инсталиране.

ВНИМАНИЕ: Преди да свържете веригата на аспиратора към електрическата мрежа и преди да проверите правилното му функциониране, винаги проверявайте дали захранващият кабел е правилно монтиран.

Аспираторът е оборудван със специален захранващ кабел; в случай на повреда на кабела, поискайте го от сервизната техническа помощ.

Монтаж

Този тип аспиратор трябва да се закрепи към тавана.

Аспираторът е оборудван с монтажни скоби, подходящи за повечето видове стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да потвърди годността на материалите в зависимост от типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Работа

При извънредно натрупване на пара в кухнята, използвайте по-висока скорост. Препоръчваме да включите аспиратора 5 минути преди започване на готвенето и да го оставите да работи още около 15 минути след приключване на готвенето.

1. ON/OFF Осветление
2. ON/OFF Мотор

При натискане на бутон „2“, моторът преминава на скорост 1.

При натискане на бутона по време на работа, абсорбаторът на пари преминава в състояние OFF.

1. Намаляване на скоростта

При натискане на бутон „3“ се намалява скоростта, от скорост 4 (интензивна) на скорост 1.

1. Увеличаване на скоростта

При натискане на бутон „4“ с абсорбатор на пари в състояние OFF, абсорбаторът на пари преминава на скорост 1.

При натискане на бутона по време на работа на абсорбатора на пари, скоростта се увеличава, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е ограничена във времето. Стандартното време е 5 минути, след което абсорбаторът на пари се настройва на скорост 2.

За деактивиране на функцията, преди да изтече времето, натиснете бутон „3“, абсорбаторът на пари се настройва на скорост 3, при натискане на бутон „2“ абсорбаторът на пари се изключва.

На всяка скорост съответства един сигнал на дисплея: OFF: Няма сигнал

Скорост 1:1

Скорост 2:2

Скорост 3:3

Скорост 4:4 мига

1. Дисплей

Сигнализация за мастния филтър

Сигнализацията за мастния филтър се извършва след 40 часа употреба и се индикира на дисплея с мигаща цифра 1.

Когато се появи такава сигнализация, мастният филтър трябва да се измие.

Сигнализацията е видима, когато парният аспиратор е в състояние ON.

За нулиране на сигнализацията за мастния филтър, натиснете бутон „2" за повече от 3 секунди, докато сигнализацията изгасне.

Нулирането на сигнализацията е възможно, когато парният аспиратор е в състояние ON.

Сигнализация за въглеродния филтър (само за версия с филтриране)

Сигнализацията за въглеродния филтър се извършва след 160 часа употреба и се индикира на дисплея с мигаща цифра 2.

Когато се появи такава сигнализация, въглеродният филтър трябва да се смени.

Сигнализацията е видима, когато парният аспиратор е в състояние ON.

За нулиране на сигнализацията за въглеродния филтър, натиснете бутон „2" за повече от 3 секунди, докато сигнализацията изгасне.

Нулирането на сигнализацията е възможно, когато абсорбаторът на пари е в състояние ON.

В случай, че едновременно сигнализират и двата филтъра, на дисплея ще мигат последователно цифрите 1 и 2.

Нулирането се извършва, като 2 пъти се изпълни гореописаната процедура.

Първият път се нулира сигнализацията на мазнинния филтър, вторият път се нулира сигнализацията на въглеродния филтър.

В стандартен режим сигнализацията на въглеродния филтър не е активна.

Когато се използва абсорбаторът на пари във филтрираща версия, е необходимо да се активира сигнализацията на въглеродния филтър.

Активиране на сигнализацията на въглеродния филтър:

Настройте абсорбатора на пари на OFF и задръжте натиснати заедно бутоните „2“ и „3“ за време от 3 секунди.

Цифрите 1 и 2 ще мигат последователно за 2 секунди.

Деактивиране на сигнализацията на въглеродния филтър:

Настройте абсорбатора на пари на OFF и задръжте натиснати заедно бутоните „2“ и „3“ за време от 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Абсорбаторът на пари е оборудван с температурен сензор, който в случай, че температурата в областта на дисплея е твърде висока, активира мотора на скорост 3.

Състоянието на аларма се индикира на дисплея с мигаща буква t.

Това състояние продължава, докато температурата не спадне под стойността на алармата.

Този режим може да се прекрати чрез натискане на бутон 2", 3" или 4".

На всеки 30" сензорът проверява температурата на зоната в пространството на дисплея.

Дисплейни индикации

Zobrazenie	Stav
1	Rychlost' 1
2	Rychlost' 2
3	Rychlost' 3
4	Rychlost' 4 (intensivna)
5	Ádržba filtra Tukov
6	Ádržba Uhlikového filtra
7	Ádržba filtra Tukov a Uhlikového filtra
8	Alarm teploty

Поддръжка

Преди да започне каквато и да е поддръжка, изключете уреда от електрическата мрежа.

Почистване

Пароизпускателят се почиства редовно отвън и отвътре (поне толкова често, колкото се извършва поддръжката на мазнините филтри).

За почистване използвайте влажна кърпа с неутрални течни почистващи препарати.

Избягвайте използването на препарати, съдържащи абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на стандартите за почистване на уреда и смяна на филтрите представлява риск от пожар. Затова се препоръчва да спазвате посочените инструкции.

Отхвърля се всякаква отговорност за евентуални щети на двигателя, пожари, причинени от неправилна поддръжка или неспазване на горепосочените предупреждения.

Панел

Фиг. 20-22-23-26-27-30

Обвод на панела на аспиратора. Почиствайте толкова често, колкото и мазниния филтър, като използвате кърпа и не много концентриран течен почистващ препарат. Никога не използвайте абразивни материали.

Мазнинен филтър

Фиг. 21-29

Улавя мастните частици, отделяни по време на готвене.

При миене в съдомиялна машина мазнинният филтър може да се обезцвети, но филтриращите му характеристики изобщо не се променят.

За да свалите мазнинния филтър, издърпайте дръжката на пружинната кука.

Въгленов филтър (само за версия с филтриране)

Фиг. 28

Улавя неприятните миризми, отделяни по време на готвене.

Въгленовият филтър може да се мие на всеки два месеца (или когато системата за индикация на насищане на филтрите – ако е част от модела – предупреди) в топла вода и неутрални почистващи препарати или в съдомиялна машина при 65°C (при миене в съдомиялна машина изпълнете пълен цикъл на миене без съдове).

Отстранете излишната вода, без да повредите филтъра, след което го поставете за 10 минути във фурна при температура 100°C за окончателно изсушаване.

На всеки 3 години или при повреда сменете филтриращия материал.

Монтаж

Отзад на мазнинния филтър монтирайте въгленовия филтър и го закрепете с две скоби.

Внимание! Щипките са част от оборудването на ъгловия филтър, а не на абсорбатора на пари.

• За демонтиране на филтъра изпълнете обратната процедура.

Смяна на крушките

Фиг. 31

Изключете абсорбатора от електрическата мрежа.

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

• С помощта на малка отвертка повдигнете ръбовете на крушката, за да може да се извади. Извадете повредената крушка и я заменете с нова 12V 20W 30° 35 12V GU4.
• Извършете монтажа на новата крушка по обратния начин.

Ако осветлението не работи, преди да се обадите на техническа помощ, проверете дали крушките са поставени правилно в гнездото.

Инструкциите в това ръководство трябва да се спазват стриктно.

За всякакви грешки, щети или пожари, произтичащи от неспазване на инструкциите, посочени тук, производителят не носи отговорност.

Външният вид на абсорбатора може да се различава от показания в настоящото ръководство, но инструкциите за употреба, поддръжка и монтаж не се променят.

Важно е да запазите това ръководство, за да можете да се консултирате с него по всяко време. При продажба, прехвърляне или преместване се погрижете ръководството да придружава продукта. Прочетете внимателно указанията: те съдържат важна информация относно инсталирането, употребата и безопасността. Не променяйте електрическата или механичната система на продукта, нито изпускателните тръби.

Забележка: Частите, отбелязани със звездичка (*), са екстри, предоставят се само за определени модели или са части, които не се доставят с уреда и трябва да бъдат закупени.

Предупреждение

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.

Преди почистване или поддръжка винаги изключвайте аспиратора от електрическата мрежа, като извадите щепсела или изключите главния предпазител на жилището.

За всички операции по монтаж и поддръжка използвайте защитни ръкавици.

Уредът не е предназначен за използване от деца или лица с намалени физически или умствени способности, или без опит и познания, освен ако не са под надзора на лице, отговорно за тяхната безопасност, или ако това лице не ги е инструктирало за използването на уреда.

Наблюдавайте малките деца, за да не си играят с уреда.

Никога не използвайте аспиратора без правилно монтирана решетка!

Кухненският аспиратор НИКОГА не трябва да се използва като работна повърхност, освен ако изрично не е посочено, че е възможно.

Помещението трябва да има достатъчна вентилация, когато аспираторът се използва едновременно с уреди, работещи с газ или други горива.

Отработеният въздух не трябва да се отвежда в комин или димоход, който се използва за отвеждане на продуктите от изгарянето на газ или други горива.

Под аспиратора е строго забранено приготвянето на храни чрез фламбиране.

Използването на открит пламък уврежда филтрите и може да причини пожар, затова трябва да се избягва във всички случаи.

Пърженето в мазнина трябва да става само под наблюдение, за да не се прегрее олиото или мазнината и да се запали.

Достъпните части може да се нагорещят силно, ако се използват заедно с готварски уреди.

По отношение на техническите и безопасни мерки за отвеждане на дима, трябва стриктно да се спазват изискванията на местните компетентни органи.

Аспираторът трябва да се почиства често, както отвътре, така и отвън. (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, като винаги се спазват инструкциите за поддръжка, посочени в това ръководство.)

Неспазването на инструкциите за поддръжка на аспиратора, както и за смяна и почистване на филтрите, може да причини пожар.

Не използвайте аспиратора без правилно монтирана крушка, тъй като съществува риск от токов удар.

Производителят не носи отговорност за неудобства, щети или пожари, причинени от неспазване на инструкциите в ръководството.

Маркировката върху уреда съответства на изискванията на европейската директива 2002/96/ЕО (WEEE) относно отпадъците от електрическо и електронно оборудване.

С правилното изхвърляне на продукта, когато е излязъл от употреба, вие помагате да се избегнат евентуални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно третиране на отпадъците.

Символът, изобразен върху продукта или върху придружаващите го документи,

показва, че този продукт не трябва да се третира като битов отпадък. Вместо това, той трябва да бъде предаден в съответния пункт за рециклиране на електрическо и електронно оборудване.

При изхвърляне на продукта спазвайте местните разпоредби за опазване на околната среда.

За повече информация относно третирането, оползотворяването и рециклирането на продукта, се обърнете към местната общинска администрация, към службата за управление на битови отпадъци или към магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е проектиран да работи в режим на отвеждане на въздуха навън или в режим на рециркулация с филтри.

Режим с отвеждане на въздуха

Парите се отвеждат чрез изпускателна тръба, закрепена към фланеца на аспиратора.

Диаметърът на изпускателната тръба трябва да бъде същият като диаметъра на съединителния пръстен.

Внимание! Изпускателната тръба не е включена в опаковката; тя трябва да се закупи отделно.

В хоризонталната част тръбата трябва да има лека извивка нагоре (около 10°), за да може въздухът да се извежда по-лесно.

Ако абсорбаторът е с въглероден филтър, е необходимо той да се отстрани.

Свържете изходящия отвор на абсорбатора (съединителен фланец) с тръба със същия диаметър.

Използването на тръба с по-малък диаметър води до намаляване на ефективността на изсмукването и до драстично повишаване на шума на уреда.

Поради това не носим отговорност във връзка с това.

! Използвайте тръби с минимална дължина. Тръбопроводът трябва да има възможно най-малко извивки (максимален ъгъл на огъване: 90°). Избягвайте драстични промени в сечението на тръбите. ! Вътрешността на използваните тръби трябва да бъде възможно най-гладка. Материалът на тръбите трябва да отговаря на предписанията.

Режим на рециркулация

Изсмуканият въздух се обезмаслява и след това се дезодорира, преди да бъде върнат обратно в помещението. За използване на абсорбатора в този режим е необходима допълнителна филтърна система на основата на активен въглен.

Монтаж

Минималното разстояние между повърхността на готварската печка и долната част на кухненския абсорбатор не трябва да бъде по-малко от 50 cm за електрически котлони и 65 cm за газови или смесени котлони.

Ако в инструкциите за монтаж на газовата печка е посочено по-голямо разстояние, то трябва да се вземе предвид.

Електрическо свързване

Мрежовото напрежение трябва да бъде същото като напрежението, посочено на табелката с технически данни, разположена вътре в кухненския абсорбатор. Ако абсорбаторът е с щепсел, свържете го към контакт, разположен на достъпно място и отговарящ на действащите стандарти. Ако няма щепсел (директно свързване към мрежата) или контактът не е достъпен, монтирайте стандартен прекъсвач с контактно разстояние, който осигурява пълно изключване от мрежата при условия на пренапрежение категория III, съгласно правилата за монтаж.

ВНИМАНИЕ! Преди да свържете абсорбатора към мрежата и да проверите дали работи правилно, винаги проверявайте дали мрежовият кабел е инсталиран правилно.

Абсорбаторът е с специален кабел, при повреда на който трябва да поискате подмяна от сервизния център.

Монтаж

Този абсорбатор трябва да се монтира на тавана.

Абсорбаторът се доставя с дюбели, подходящи за повечето стени/тавани. Въпреки това, консултирайте се със специалист дали материалите са подходящи за конкретната стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на абсорбатора.

Работа

Когато в кухнята има особено висока концентрация на пари, използвайте по-високата скорост. Препоръчваме да включите абсорбатора 5 минути преди готвене и да го оставите да работи още 15 минути след края на готвенето.

1. Осветление ВКЛ/ИЗКЛ
2. Мотор ВКЛ/ИЗКЛ

При натискане на бутон "2" моторът преминава на скорост 1.

При натискане на бутона по време на работа абсорбаторът спира (ИЗКЛ).

1. Намаляване на скоростта

С бутон "3" скоростта може да се намали от степен 4 (интензивна) до 1.

1. Увеличаване на скоростта

Когато абсорбаторът е изключен (ИЗКЛ), при натискане на бутон "4" моторът се включва на скорост 1.

Натискането на бутона по време на работа увеличава скоростта, като двигателят преминава от 1-ва скорост на 4-та (интензивна).

Интензивната скорост е ограничена във времето. Стандартната настройка е 5 минути, след изтичането на които абсорбаторът преминава на 2-ра скорост.

За да прекъснете функцията преди изтичане на времето, натиснете бутон "3", при което абсорбаторът преминава на 3-та скорост; при натискане на бутон "2" абсорбаторът спира.

Показване на отделните скорости на дисплея:

OFF: няма индикация

скорост 1: 1

скорост 2: 2

скорост 3: 3

скорост 4: 4 мига

1. Дисплей

Индикация на мазнинения филтър

Индикацията на мазнинения филтър се активира след 40 часа работа, като на дисплея мига цифрата 1.

Ако се появи тази индикация, е необходимо измиване на вградения мазнинен филтър. Индикацията се вижда, когато абсорбаторът е включен (ON).

За да изключите индикацията на мазнинения филтър, натиснете и задръжте бутон "2" за повече от 3 секунди, докато индикацията изгасне. Изключването на индикацията е възможно, когато абсорбаторът е включен (ON).

Индикация на въглеродния филтър (само за уреди в режим на рециркулация)

Индикацията за въглеродния филтър се активира след 160 часа употреба, като на дисплея мига цифрата 2.

Ако се появи тази индикация, е необходима подмяна на вградения въглероден филтър.

Индикацията се вижда, когато абсорбаторът е включен (ON).

За да изключите индикацията за въглеродния филтър, натиснете и задръжте бутона “2” за повече от 3 секунди, докато индикацията изгасне.

Изключването на индикацията е възможно, когато абсорбаторът е включен (ON).

При едновременна индикация на двата филтъра, лампите 1 и 2 мигат последователно на дисплея.

Нулиране може да се извърши чрез двукратно изпълнение на описаната по-горе процедура. Първо се активира индикацията за мастния филтър, а след това за въглеродния филтър.

В стандартен режим индикацията за въглеродния филтър не е активна.

В случай че използвате абсорбатор с филтър (рециркулационен режим), трябва да активирате индикацията за въглеродния филтър.

Активиране на индикацията за въглеродния филтър:

Настройте абсорбатора на OFF режим и едновременно натиснете и задръжте бутоните “2” и “3” за 3 секунди.

Цифрите 1 и 2 мигат последователно в продължение на 2 секунди.

Деактивиране на индикацията за въглеродния филтър:

Настройте абсорбатора на OFF режим и едновременно натиснете и задръжте бутоните “2” и “3” за 3 секунди.

Цифрата 1 мига за 2 секунди.

Индикатор за сняг

Аспираторът е оборудван със сензор за сняг, който сигнализира при работа на двигателя на 3-та скорост, ако температурата в зоната на индикатора е твърде висока.

Аварийната сигнализация се показва на индикатора с мигаща буква "t".

Индикацията се показва, докато температурата не спадне под аварийната граница.

За да излезете от този режим, натиснете бутон "2", "3" или "4".

Индикаторът за сняг проверява температурата около индикатора на всеки 30 секунди.

Икони на панела на индикатора

Ikon	Jelentés
1	Sebesség 1
2	Sebesség 2
3	sebesség 3
4	sebesség 4 (intenzív)
5	Zsírszűrő karbantartás
6	Szénfilter karbantartás
7	Zsírszűrő és szénfilter karbantartás
8	Hömér séklet vészjelző

Поддръжка

Внимание! Преди почистване или поддръжка винаги изключвайте аспиратора от електрическата мрежа, като извадите щепсела или изключите главния предпазител на дома.

Почистване

Аспираторът трябва да се почиства често, както отвътре, така и отвън (поне толкова често, колкото се почистват мазнините филтри). За почистване използвайте влажна кърпа, напоена с неутрален течен почистващ препарат. Избягвайте използването на абразивни почистващи препарати.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание! Неспазването на инструкциите за поддържане на аспиратора чист и за смяна на филтрите може да причини пожар. Поради това ви обръщаме внимание да спазвате инструкциите. Не носим отговорност за евентуални щети на двигателя или пожари, причинени от неправилна поддръжка или неспазване на горепосочените инструкции.

Панел

Фигура 20-22-23-26-27-30

Почиствайте външната повърхност на панела за отвеждане на въздуха със същата честота, както при почистване на мазнините; с мека кърпа и неабразивен течен почистващ препарат. Никога не използвайте абразивни препарати.

Мазнинен филтър

Фигура 21-29

Задържа мазнинните частици, отделяни по време на готвене.

Почиствайте веднъж месечно (или когато системата за индикация за насищане на филтъра – ако моделът, който сте закупили, разполага с такава – покаже, че е необходимо) с неабразивен почистващ препарат, на ръка или в съдомиялна машина, на ниска температура и кратък цикъл.

Измиването в съдомиялна машина може да причини обезцветяване на мазнинния филтър, но това не влияе на ефективността му.

За да свалите мазнинния филтър, издърпайте пружинната кука.

Въгленов филтър (само за версия с рециркулация)

Фигура 28

Задържа неприятните миризми, произтичащи от готвенето. Въгленовият филтър трябва да се измива на всеки два месеца (или когато системата за индикация за насищане на филтъра – ако има такава на вашия уред – покаже, че е необходимо) с топла вода и подходящ препарат, или в съдомиялна машина при 65°C (при миене в съдомиялна машина пуснете пълен цикъл на миене, но без други съдове в машината).

Отстранете излишната вода, без да повредите филтъра, след което го поставете за 10 минути във фурна при 100°C, за да го изсушите напълно.

Въгленовият филтър трябва да се сменя на всеки 3 години, както и по всяко време, ако се повреди.

Монтаж

Поставете въгленовия филтър върху мазнинния филтър и го закрепете с двата пръта.

Внимание! Прътите се намират в опаковката на въгленовия филтър, а не в опаковката на аспиратора.

• За да демонтирате аспиратора, изпълнете стъпките в обратен ред.

Egocse

Фигура 31

Преди започване на каквато и да е поддръжка, изключете захранването на аспиратора и го изключете от мрежата.

Внимание! Преди да докоснете лампите, уверете се, че са изстинали.

За да извадите лампата, повдигнете краищата на крушката с малка плоска отвертка. Извадете крушката, която трябва да се смени, и поставете нова (12 V, 20 W, 30°, 035, 12V, GU4). За да монтирате новата крушка, изпълнете стъпките в обратен ред.

Ако осветлението не работи, преди да се обадите на техническата служба, проверете дали крушките са поставени правилно в гнездата.

RU - Инструкции за монтаж и експлоатация

Производителят не носи отговорност за повреди или щети, които могат да възникнат при използване на продукта поради неспазване на инструкциите, дадени в това ръководство.

Аспираторът може да има различен външен вид от показания на фигурите в това ръководство, но въпреки това ръководството за експлоатация, техническо обслужване и монтаж остава същото.

Важно е да запазите тази инструкция, за да можете да се консултирате с нея по всяко време. Ако продуктът се продава, прехвърля или премества, уверете се, че инструкцията винаги е с него. Прочетете внимателно инструкцията: в нея има важна информация за монтажа, експлоатацията и безопасността. Забранено е да се правят промени в електрическите и механичните части на продукта в тръбите за разсейване.

Забележка: Аксесоарите, обозначени със знака (^*), се доставят по специална поръчка само за някои модели или в случай на необходимост от закупуване на части, които не са били доставени.

Внимание!

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.

Преди да започнете операции по почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач.

Преди извършване на операции по инсталиране и поддръжка, носете работни ръкавици.

Уредът не е подходящ за използване от деца или лица с намалени умствени или физически способности или без достатъчен опит или знания, освен ако не са под надзор или не са обучени да използват уреда от лице, отговорно за тяхната безопасност.

Не оставяйте деца без надзор, за да не играят с уреда.

Не използвайте аспиратора, ако решетката не е монтирана правилно!

Категорично е забранено използването на аспиратора като опорна плоскост, освен ако това не е специално предвидено.

Осигурете достатъчен въздухообмен в помещението, когато използвате аспиратора в кухнята едновременно с други уреди на газ или с други горивни уреди.

Изтегленият въздух не трябва да се изхвърля навън през въздуховод, използван за изхвърляне на дим от уреди с газово горене или с други горивни уреди.

Категорично е забранено готвенето "под грил", тъй като свободният пламък може да повреди

Филтрите могат да станат причина за пожар; затова, въздържайте се от открит огън във всички случаи.

Пърженето в обилно масло трябва да става под постоянен контрол, имайки предвид, че прегрятото масло може да се възпламени.

При използване на уреда едновременно с други уреди за готвене, достъпните части могат да се нагреят силно.

Що се отнася до техническите мерки и условията за безопасност при отвеждане на дима, трябва стриктно да се спазват правилата, предвидени от регламента на местните компетентни власти.

Извършвайте почистване на аспиратора отвътре и отвън (поне веднъж месечно, във всеки случай при спазване на условията, които са специално предвидени в инструкциите за обслужване на това ръководство).

Неспазването на инструкциите за почистване на аспиратора и за смяна и почистване на филтрите може да стане причина за пожар. Не използвайте или не оставяйте аспиратора без правилно монтирани лампи, поради възможния риск от удар с електрически ток.

Изключваме всякаква отговорност за неизправности, щети или изгаряне на уреда вследствие на неспазване на инструкциите, приведени в това ръководство.

Изделието е маркирано в съответствие с Европейската директива 2002/96/EC за рециклиране на електрическо и електронно оборудване (WEEE).

Осигурявайки правилното рециклиране на този продукт, вие помагате да предотвратите потенциалните негативни последици за околната среда и здравето на човека, които биха могли да възникнат при неправилно боравене.

Символът върху самия продукт или върху придружаващата документация показва, че при рециклирането на този продукт не трябва да се третира като обикновен битов отпадък. Вместо това, той трябва да се предаде на съответния пункт за приемане на електрическо и електронно оборудване за последващо рециклиране.

Предаването на продукта за рециклиране трябва да става в съответствие с местните правила за рециклиране на отпадъци.

За по-подробна информация относно правилата за боравене с такива продукти, тяхното рециклиране и преработка, обърнете се към местните органи на власт, службата за рециклиране на отпадъци или магазина, от който сте закупили продукта.

Употреба

Изпускателната тръба е проектирана за работа в режим на отвеждане на въздуха навън или за рециркулация на въздуха.

Изпускане на въздуха навън

В този режим изпаренията се отвеждат навън през гъвкава тръба, свързана към съединителния пръстен.

Диаметърът на изпускателната тръба трябва да съответства на диаметъра на съединителния пръстен.

Внимание! Изпускателната тръба не е включена в комплекта и трябва да бъде закупена отделно.

Хоризонталната част на тръбата трябва да бъде леко наклонена нагоре (около 10°) така, че въздухът

по-бързо да излиза навън. Ако абсорбаторът е снабден с въглероден филтър, уверете се, че

филтърът е свързан към изпускателната тръба с диаметър, съответстващ на отвора за изход на въздуха (съединителен фланец).

Инсталирането на тръба с по-малък диаметър ще доведе до намаляване на мощността на всмукване на въздуха и рязко увеличаване на нивото на шума.

ПОНЗВОДИЕЛСИМАЕТСЯ СВЕТ СВЕТСКИ ОТНОШЕНИЕ ВИЖЕ СКАЗАННОГО.

Използвайте тръба с минимално необходима дължина. Използвайте тръба с най-малък брой огъвания (максимален ъгъл на огъване: 90°). Избягвайте резки промени на тръбата. Вътрешната повърхност на използваната тръба трябва да бъде възможно най-гладка. Материалът на тръбата трябва да бъде одобрен, съгласно нормативите.

Изпълнение на сглобяването на въздуха

Долженин Испльбовся угльни Фпльст，在ешпсь ванчиму ваяwerю дострпуета.Втгимаевь ВОздунх obesknipbaetcaи и.Deэдогуетс поед Tem,Кak BHOвь ВОзвааettingсь вnomeшение черз Берхию peшетky.

Инсталация

Разстоянието между долната граница на изпускателния отвор и опорната повърхност трябва да бъде не по-малко от 50 см за електрически готварски печки, и не по-малко от 65 см за газови или комбинирани готварски печки.

Инструкция за монтаж на газова печка. Ако е предвидено по-голямо разстояние, вземете това предвид.

Електрическо свързване

Напрежението на мрежата трябва да съответства на напрежението, посочено на табелката с технически данни, която е разположена вътре в уреда. Ако изпускателната система е снабдена с щепсел, свържете го към електрически контакт, отговарящ на действащите правила, който трябва да бъде разположен на лесно достъпно място. Ако изпускателната система не е снабдена с щепсел (за директно свързване към мрежата), или електрическият контакт не е разположен на достъпно място, използвайте надежден двуполюсен прекъсвач, осигуряващ пълно разединяване от мрежата при условия на пренапрежение от категория 3, съгласно инструкциите за инсталация.

ПРЕДУПРЕЖДЕНИЕ: Преди да включите към електрическата система, проверете изправното функциониране на уреда и се уверете, че кабелът на захранването е правилно монтиран.

Вънка има специален кабел за електрическата мрежа; в случай на повреда на кабела, необходимо е да го закажете в служба по техническо обслужване.

Инсталация

Този тип въздух е положен крепиться към плотика.

Във случай на сабéжена диóлема и крепéжна ѝ в болшинството стен/потоков. Обаче, необходимо е да се борави с квалифицирана техника и да се внимава за това, че материалите са подходящи за даден тип стена/потолок. Стена/потолок трябва да бъдат достатъчно прочни, с оглед на масата на прибора.

Функциониране

Извличането на сока се извършва в случай на особено висока концентрация на сока. Препоръчваме да включите извличането за 5 минути преди началото на процеса на приготвяне, да го оставите включено в продължение на 15 минути, приблизително, след края на процеса.

1. ON/OFF Светлина

2. ON/OFF Двигател

Натискане на копчето "2" – двигателят преминава на скорост 1.

Натискане на копчето по време на работа, извличането се изключва (OFF).

3. Намаляване на скоростта

Натискане на копчето "3" – намалява скоростта, преминава от скорост 4 (интензивна) на скорост 1.

4. Увеличаване на скоростта

Натискане на копчето "4" при изключено извличане (OFF), извличането преминава на скорост 1.

Натискане на копчето по време на работа, увеличава скоростта и от скорост 1 преминава на скорост 4 (интензивна).

Интензивната скорост се програмира по време. Стандартното програмиране е 5', след изтичане на това време извличането преминава на скорост 2.

За да изключите тази функция, е необходимо да натиснете копчето "3" преди да изтече времето, извличането преминава на скорост 3, натискане на копчето "2" – извличането се изключва.

Всяка скорост съответства на светлинната индикация на дисплея:

OFF: Няма светлинна индикация

Скорост 1: 1

Скорост 2:2

Скорост 3:3

Скорост 4:4Мгалоуция

5. Дизнеин

Сигнализация кипрово пътя

Сигнализацията на кипровия филтър се включва след 40 часа използване на вентилацията и на дисплея започва да мига цифрата 1.

Когато се появи тази сигнализация, кипровият филтър трябва да се почисти.

Сигнализацията се включва, когато вентилацията е включена.

За да премахнете сигнализацията на кипровия филтър, натиснете бутона “2” и го дръжте натиснат повече от 3 секунди, докато сигнализацията не се изключи.

Изключването на сигнализацията се извършва при включена вентилация.

Сигнализация на въгления филтър (само за модели с рециркулация на въздуха)

Сигнализацията на въгления филтър се включва след 160 часа използване на вентилацията и на дисплея започва да мига цифрата 2.

Когато се появи тази сигнализация, въгленият филтър трябва да се смени.

Сигнализацията се включва, когато вентилацията е включена.

За да премахнете сигнализацията на въгления филтър, натиснете бутона “2” и го дръжте натиснат повече от 3 секунди, докато сигнализацията не се изключи.

Отключването на спиналната функция се извършва на включения в извадката ON.

Едновременно с включването на спиналната функция на двата филтъра, на дисплея започват да мигат цифрите 1 и 2.

За да изключите спиналната функция, изпълнете 2 пъти гореописаната процедура.

При първия път се изключва спиналната функция на жировия филтър, при втория път се изключва спиналната функция на въгления филтър.

В стандартния режим спиналната функция на въгления филтър не е активирана.

Ако се използва извадка с рециркулация на въздуха, е необходимо да се активира спиналната функция на въгления филтър.

Активиране на спиналната функция на въгления филтър:

Включете извадката OFF и задръжте едновременно натиснати бутоните "2" и "3".

На дисплея започват да мигат цифрите 1 и 2 за 2 секунди.

Изключване на спиналната функция на въгления филтър:

Включете извадката OFF и задръжте едновременно натиснати бутоните "2" и "3".

Цифрата 16 ще мига за 2 секунди.

Авариен сигнал за повишена температура

Извадката е оборудвана с датчик за температура, който включва двигателя на 3 скорост, ако температурата около дисплея е много висока.

Аварийният сигнал се отобразява на дисплея под формата на мигаща буква t.

Аварийното състояние остава до тех пор, докато не падне температурата под нивото на включване на аварийния сигнал.

За да излезете от този режим, натиснете бутон "2", "3" или "4".

Всеки 30" датчик снема значение на температурата на околната среда близо до дисплея.

Въздушни изображения на дисплея

Отообравлие	Рекиим
	Скорочь 1
2	Скорочь 2
3	Скорочь 3
4	Скорочь 4 (Интуговая)
5	Овскружавлие Хирobого Фальстра
6	Овскружавлие Уrolльною Фальстра
7	Овскружавлие Хирobого и Уrolльною Фальстра
8	Аварийский сизал уvealения Temпературы

Грижи

Внимание! Преди да извършите каквато и да е операция по почистване или техническо обслужване, изключете уреда от електрическата мрежа, извадете щепсела или изключете главния прекъсвач.

Почистване

Външната част трябва да се почиства често, както отвътре, така и отвън (поне със същата честота, както и при грижата за филтрите или за праха). За почистване използвайте специална кърпа, навлажнена с неутрален почистващ препарат. Не прилагайте средства, съдържащи абразивни материали.

НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Внимание: Неспазването на правилата за почистване на уреда и замяна на филтрите може да доведе до риск от възникване на пожар. Затова препоръчваме да спазвате приведените инструкции.

Снемаме отговорност във връзка с възможни повреди на уреда с пожари, възникнали вследствие на неправилен ремонт или неспазване на описаните предупреждения.

Панел

Фиг.20-22-23-26-27-30

Почистете всмукващата, външната страна на панела със същата честота, както и при филтрите, като използвате кърпа с не силно концентриран почистващ препарат. Никога не използвайте абразивни вещества.

Филтърът за прах

Pnc.21-29

Удържава тази част от праха, която излиза от филтъра.

Филтърът за защита на емисиите (или системата за индикация, ако е налична във вашия модел) показва необходимостта от почистване. Непрекъснатото използване на уреда при ниска температура може да доведе до натрупване на мазнини.

Прането в съдомиялната машина може да доведе до известно обезцветяване на филтъра за прах, но неговата филтрираща характеристика остава абсолютно непроменена.

За смяна на филтъра за прах издърпайте към себе си дръжката на отделението за филтъра.

Въглероден филтър (само за определени модели)

Pnc.28

Премахва неприятните миризми от кухнята.

Въглеродният филтър трябва да се сменя на всеки два месеца или при всеки случай, когато системата за индикация на насищането на филтрите (ако е налична във вашия модел) показва тази необходимост. Може да се почиства с подходящи препарати или в съдомиялна машина при температура 65°C (в последния случай изпълнете пълен цикъл на миене без съдове вътре).

Отстранете излишната влага, за да не повредите филтъра, след което оставете филтъра да изсъхне напълно на въздух за около 10 минути при температура 100°C.

Сменяйте филтриращия елемент на всеки 3 години и при всеки случай, когато се открие повреда или износване.

МОНТАЖ

Поставете въглеродния филтър зад филтъра за мазнини и го закрепете с помощта на 2 пръчки.

Внимание! Пръчките са включени в комплекта на въглеродния филтър, а не в уреда.

За демонтаж на филтъра действайте в обратна посока.

Смяна на лампите

Изключете прибора от електрическата мрежа.

Внимание! Преди да се докоснете до лампите, убедете се, че те са изстинали.

Извадете лампата с помощта на отвертка с кръстата глава или подобен инструмент. Сменете изгорялата лампа. Използвайте нова лампа, 12V, 20W или 30W (тип 3512VGU4). Поставете новата лампа, като извършите операциите в обратна последователност.

Ако системата за осветление не работи, проверете правилното поставяне на лампите в гнездата, преди да се обърнете към центъра за техническа помощ.

Придържайте се стриктно към тези инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламенявания на уреда, възникнали в резултат на неспазване на инструкциите в настоящото издание.

Аспираторът може да се различава визуално от чертежите, поместени в настоящото издание, но независимо от това инструкциите за употреба, поддръжката и инсталацията са абсолютно същите.

Съветваме ви да съхранявате настоящото издание, за да можете да го ползвате във всеки един момент. При продажба, отдаване под наем или преместване, известието за употреба трябва да остане заедно с продукта. Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност. Забранено е всякакво изменение на електрическия или механичния механизъм върху продукта и върху въздуховодите.

Забележка: Частите, отбелязани с (*), са само за определени модели или за тези, които не са стандартни части, които трябва да се закупят отделно.

Предупреждения

Внимание! Не включвайте уреда към електрическата мрежа, ако захранващият му кабел не е окончателно свързан. Преди каквато и да е операция по почистване или поддръжка, аспираторът трябва да се изключи от електрическата мрежа, като се извади щепселът или като се изключи главният прекъсвач на жилището.

За всякакви операции по инсталиране и техническо обслужване използвайте работни ръкавици.

Уредът не трябва да се използва от лица с намалена умствена или физическа чувствителност, с недостатъчен опит или не са запознати с уреда, освен ако те не се намират под контрол или не са инструктирани от отговорно за безопасността лице как да ползват уреда.

Трябва да се внимава децата да не си играят с аспиратора.

Не използвайте никога аспиратора, ако решетката не е правилно монтирана!

Аспираторът не трябва да се използва като работен плот, освен ако това не е специално указано.

Помещението трябва да има добро проветряване, когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или друго гориво.

Аспирираният въздух не трябва да се отвежда през отвор, през който се отвежда дим от уреди, работещи с газ или друго гориво.

Строго се забранява готвенето на открит пламък под аспиратора.

Използването на открит пламък е вредно за филтрите и може да причини пожар, затова абсолютно трябва да се избягва.

Пърженето трябва да се извършва под наблюдение, за да се избегне възпламеняване на олиото.

Горещините могат да бъдат опасни, когато се използват заедно с готварски уреди.

По отношение на техническите мерки и мерките за безопасност, които трябва да се прилагат за отвеждане на дима, трябва стриктно да се спазват предписанията на местните компетентни власти.

Аспираторът трябва да се почиства както отвътре, така и отвън (поне веднъж в месеца, при всички случаи трябва да се спазват инструкциите за поддръжка, посочени в тези указания).

Неспазването на нормите за почистване на аспиратора и за подмяна на филтрите води до опасност от пожари.

Не използвайте и не оставяйте аспиратора без правилно монтирана лампа! Опасност от токов удар!

Не се поема никаква отговорност при евентуална неизправност, щета или пожар, нанесени на уреда вследствие на неспазване на настоящите инструкции.

Този уред отговаря на изискванията на:

• Европейската директива 2002/96/EC
• Waste Electrical and Electronic Equipment (WEEE).

Веригата се, че този уред е бил рециклиран по добавяне за това начин, вне допринасяте за опазването на околната среда и вашето здраве.

Смисълът върху уреда или придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрически и електронни уреди. Придържайте се към местните нормативни за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт, съветвайте се да се обърнете към компетентните местни служби, службите за събиране на домашен отпадък или магазина, в който сте закупили този уред.

Употреба

Аспираторът има специално предназначение: всмуква и отвежда надолу или филтрира въздуха, като едновременно с това го рециклира.

Аспирираща версия

Въздухът се отвежда навън посредством въздуховод, свързан с всмукващия фланец.

Диаметърът на въздуховода трябва да отговаря на диаметъра на всмукващия пръстен.

Внимание! Въздуховодът не е включен към аксесоарите и трябва да бъде закупен отделно.

В хоризонталната част тръбата трябва да бъде леко

извита нагоре (около 10°), за да улесни отвеждането на въздуха навън.

Ако аспираторът е снабден с филтър с активен въглен, въпросите тръбата трябва да бъдат оставени.

Свържете аспиратора към въздуховода с отвора на входа. Диаметърът на тръбата трябва да съответства на диаметъра на всмукващия фланец за отвеждане на въздуха.

Свързването към въздуховод с тръба с по-малък диаметър намалява капацитета на аспирация, увеличава шума и влошава работата.

В тези случаи фирмата не поема никаква отговорност.

Използвайте тръба с необходимата дължина. Използвайте тръба с възможно най-малко тръбни колена (с максимална дължина на извивката: 90°). Не променяйте рязко сечението на тръбата! Използвайте тръба с възможно най-гладко вътрешно покритие. Материалите, от които са изработени тръбите, трябва да отговарят на нормите в сила.

Филтър на версан

Аспираторът въздух се пречиства и след това се подава обратно в помещението. За да използвате аспиратора в този вариант на работа, трябва да инсталирате въгленов филтър. Системата на байпаса на филтъра е активна във всички режими.

МОНТИРАНЕ

Минималното разстояние между повърхността, на която се поставят съдовете за отопление, и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50 см в случай на електрически печки и не по-малко от 65 см в случай на газови или комбинирани печки.

Ако в инструкциите за готвене е посочено по-голямо разстояние, то трябва да се има предвид.

Ел. връзка

Напрежението в ел. мрежата трябва да отговаря на онова, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите норми и поставен на достъпно място. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място, използвайте двуполюсен прекъсвач с проект отворен, така че да се осигури пълно изключване на мрежата при свръхнапрежение III, в съответствие с правилата за монтиране.

ВНИМАНИЕ! Преди да свържете отново аспиратора към мрежата, проверете дали функционира правилно, проверете дали кабелът е монтиран както трябва.

Аспираторът е снабден със специален кабел за захранване; вслучай, че кабелът бъде увреден, обърнете се към гаранционния сервиз, за да получите нов.

МОНТАЖ

Този въздушен аспиратор се монтира към таван. Преди всичко това, вие препоръчваме да се посветите с квалифициран техник, за да сте сигурни, че доставените аксесоари подхождат за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни, за да издържат на натоварването.

Начин на употреба

Ако при готвене се отделя много пара, преминете на максимален режим на работа. Препоръчително е да включите аспиратора 5 минути преди да започнете да готвите и да оставите да работи още 15 минути след като приключите.

1. ON/OFF Светлина

2. ON/OFF Мотор

При натискане на бутон № "2" аспираторът преминава на 1-ва скорост на работа.

При натискане на бутона по време на работа аспираторът се изключва (преминава в режим OFF).

3. Намаляване на скоростта

При натискане на бутон № "3" скоростта на работа намалява, от четвърта скорост (интензивна) аспираторът преминава на първа скорост.

4. Увеличаване на скоростта

При натискане на бутон № "4" в позиция OFF аспираторът се задейства на първа скорост.

При натискане на бутона по време на работа на аспиратора, скоростта се увеличава и преминава от 1-ва на 4-та скорост (интензивна).

Интензивната скорост е с определен интервал на работа, който по принцип продължава 5 минути, след което аспираторът преминава на 2-ра скорост.

За да деактивирате тази функция преди да изтече определеното време, натиснете бутон № "3", аспираторът преминава на 3-та скорост. При натискане на бутон № "2" аспираторът се изключва.

При активиране на всяка една скорост върху дисплея се появяват съответните обозначения:

OFF: върху дисплея се изписва OFF

Скорост № 1: 1

Скорост № 2: 2

Скорост № 3: 3

Скорост № 4: 4 премигва

Синализатор на филтъра за мазнини

Синализаторът за прекъсване на филтъра за мазнини се задейства на всеки 40 часа на работа, като върху дисплея се появява числото 1, което започва да премигва.

Когато се появи това съобщение, филтърът за мазнини трябва да бъде измит.

Съобщението се появява, когато аспираторът е включен (в позиция ON).

За да изтриете съобщението от дисплея, натиснете бутон "2" и задръжте в продължение на не по-малко от 3"докато съобщението изчезне.

Съобщението може да бъде изтрито, когато аспираторът е включен (в позиция ON).

Синализатор на филтъра с активен въглен (само за филтрираща версия)

Синализаторът за прекъсване на филтъра с активен въглен се активира на всеки 160 часа на работа, като върху дисплея се появява числото 2, което започва да премигва.

Когато се появи това съобщение, филтърът с активен въглен трябва да бъде подменен.

Съобщението се появява, когато аспираторът е включен (в позиция ON).

За да изтриете съобщението от дисплея, натиснете бутон "2" и задръжте в продължение на не по-малко от 3"докато съобщението изчезне.

Съобщението може да бъде изтрито, когато аспираторът е включен (в позиция ON).

При едновременно сигнализиране за прекъсване на двата филтъра върху дисплея премигват последователно числата 1 и 2.

Запълването става чрез пълнене на горепосочената процедура два пъти.

След извършване на горепосочената процедура за трите скорости се задейства сигнализаторът на филтъра за мазнини, а след повторното изключване – на филтъра с активен въглен.

В стандартен режим на работа сигнализаторът на филтъра с активен въглен не е активиран.

В случай, че използвате аспиратора във вариант с филтрираща версия, трябва да активирате сигнализатора на филтъра с активен въглен.

Активиране на сигнализатора на филтъра с активен въглен:

Изключете аспиратора (позиция OFF), натиснете бутони „2“ и „3“ и задръжте в продължение на 3 секунди.

Индикаторите 1 и 2 ще започнат да премигват последователно.

Деактивиране на сигнализатора на филтъра с активен въглен:

Изключете аспиратора (позиция OFF), натиснете бутони „2“ и „3“ и задръжте в продължение на 3 секунди.

Индикаторът 1 ще започне да премигва в продължение на 2 секунди.

Аларма за температурата

Аспираторите разполагат със сензор за температурата, който задейства мотора на 3-та скорост, в случай че температурата в обсега на дисплея е много висока.

В този случай върху дисплея започва да премигва буквата „K“, която изчезва, докато температурата не слезе до допустимите стойности.

Можете да излезете от този режим на работа чрез натискане на бутон № „2“, „3“ или „4“.

На всеки 30 секунди сензорът отчита температурата в обсега на дисплея.

Изписване върху дисплея

Изпсван Върх диспег

Състори Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьр Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьл Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бьц Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- Бь- B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B

ВНИМАНИЕ! Преди каквото и да е действие, свързано с почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач.

Почистване

Аспираторът трябва да се почиства често (или поне толкова често, колкото почиствате филтъра), както отвътре, така и отвън. Използвайте мека кърпа и неутрален течен почистващ препарат.

Избягвайте препарати, които съдържат абразивни частици.

ВНИМАНИЕ! Не почивайте никога със спирт!

ВНИМАНИЕ! Неспазването на нормите за почистване на аспиратора и за смяна на филтрите води до риск от пожар. Спазвайте стриктно посочените инструкции!

Не се поема никаква отговорност за евентуални щети, нанесени на мотора и пожари, възникнали в следствие на неправилна поддръжка или неспазване на настоящите инструкции.

Панел

Фиг.20-22-23-26-27-30

Почиствайте периметралния аспиратор толкова често, колкото почиствате филтъра за мазнини. За целта използвайте мека кърпа и слабо концентриран почистващ препарат. Не употребявайте никакви препарати, които съдържат абразивни частици.

Филтър за мазнини

Фиг.21-29

Филтърът задържа мазните частици, отделяни при готвене.

Да се почиства всеки месец или когато индикаторът за пречистване на филтъра го покаже (разбира се в случай, че моделът е снабден с такъв индикатор).

Използвайте не много силни препарати почистващи ръчно или в съдомиялна машина, но при ниска температура и кратък режим на измиване.

При млене на меден филтър за мазнините в съдомиялната машина е възможно той да се обезцвети, но това по никакъв случай не намалява възможностите му за филтриране.

За да разглобите филтъра за мазнините, приберете дръжката с пружинния механизъм.

Филтър с активен въглен (само за филтриране версия)

Фиг.28

Задръжка на притискащите мигризми, която се отдава при натискане.

Филтърът с активен въглен трябва да се подменя на всеки месец и при корато индикаторът за насищане на филтъра (ако избраният от Вас модел е снабден с такъв) го показва. Използвайте подходящи препарати за съдомиялна машина на 65°C. Във втория случай в съдомиялната машина не трябва да има други съдове и трябва да се извърши режим на измиване докрай.

Изсушавайте внимателно филтъра, след което го поставете във фурната за около 10 минути на 100°C.

Текстилните възглавници на филтъра трябва да се подменят на всеки три години или ако повърхността им е увредена.

Монтиране

Монтирайте филтъра с активен въглен за филтъра за мазнините. Застопорете съда и филтъра.

Внимание! Имайте предвид, че трябва да се свържете към аксесоара на филтъра с активен въглен, а не към този на аспиратора.

За да разглобите филтъра с активен въглен, изпълнете операциите в обратен ред.

Горна на електронната крушка - Фиг.31

Изключете уреда от електрическата мрежа.

Внимание! Преди да вземете в ръка е. Крушката проверете дали е изстинала.

С помощта на малка плоска отвертка упражнете натиск върху крушката, за да я освободите. - Извадете крушката и я заменете с нова 12V 20W MAX 30°Ø35 12V GU4. - Монтирайте новата крушка, като извършите операциите в обратен ред.

Ако е. Крушките не светят, проверете дали са монтирани правилно, преди да извикате помощта на специалист.

Внимателно прочетете инструкциите, съдържащи се в това ръководство. Производителят отхвърля всякаква отговорност в случай на щети или пожари, причинени на уреда и произтичащи от неправилна употреба и от неспазване на инструкциите, съдържащи се в това ръководство.

Уредът може да изглежда естетически различен от илюстрирания в чертежите на това ръководство, но инструкциите за употреба, поддръжка и монтаж остават същите.

! Важно е да запазите това ръководство, за да можете да го справка по всяко време. В случай на продажба, прехвърляне или преместване, уверете се, че то остава заедно с продукта. ! Прочетете внимателно инструкциите: има важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични модификации на продукта или на изпускателните тръби.

Забележка: Частите, отбелязани със символа “(*)”, са аксесоари, предоставени само за някои модели, или са части, които не са включени в комплекта и трябва да бъдат закупени.

Предупреждение

Внимание: Не свързвайте уреда към електрическата мрежа, докато не завършите монтажа и инсталацията.

Преди каквато и да е дейност по почистване и поддръжка, изключете уреда от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на жилището.

За всички операции по монтаж и поддръжка използвайте защитни ръкавици.

Уредът не е предназначен за използване от деца или лица с намалени физически, сензорни или умствени способности, или без подходящ опит и знания, освен ако не са под надзор или не са получили инструкции за използване на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Никога не използвайте уреда без правилно монтирана решетка!

Уредът не трябва НИКОГА да се използва като повърхност за поставяне на предмети, освен ако изрично не е указано.

Помещението трябва да бъде достатъчно проветрявано, когато аспираторът се използва заедно с други уреди, работещи с газ или други горива.

Аспирираният въздух не трябва да преминава през тръба, използвана за отвеждане на дима от уреди, работещи с газ или други горива.

Категорично е забранено приготвянето на храна с открит пламък под аспиратора.

Използването на открит пламък може да повреди филтрите и да предизвика пожар, затова трябва да се избягва във всички случаи.

Пърженето трябва да става под контрол, за да се избегне възпламеняване на прегряло олио.

Достъпните части могат да се нагорещят значително при използване с уреди за готвене.

По отношение на техническите и безопасни мерки, които

трябва да бъдат предприети за отвеждане на дима, е задължително да спазвате действащите разпоредби и да се консултирате с компетентните местни власти. Аспираторът трябва да се почиства често, както отвътре, така и отвън (поне веднъж месечно), като стриктно се спазват всички указания за поддръжка, дадени в това ръководство. Неспазването на правилата за почистване на аспиратора, както и неподмяната или непочистването на филтрите, може да доведе до риск от пожар. Никога не използвайте аспиратора без правилно монтирани крушки, за да избегнете риск от късо съединение. Фирмата не носи отговорност за евентуални щети, вреди или пожари, причинени от неспазване на инструкциите в това ръководство. Този уред е маркиран в съответствие с Европейската директива 2002/96/ЕО относно отпадъците от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, вие допринасяте за предотвратяване на потенциални отрицателни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно изхвърляне на този продукт.

Символът върху продукта или върху документите, придружаващи продукта, показва, че той не може да се изхвърля заедно с битовите отпадъци. Той трябва да бъде предаден на съответния пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето на уреда трябва да става в съответствие с местните разпоредби за отпадъците.

За по-подробна информация относно изхвърлянето, оползотворяването и рециклирането на този продукт, моля, свържете се с местната администрация, службата за битови отпадъци или магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е проектиран да се използва в отвеждащ вариант с външно извеждане на въздуха или в пречистващ вариант с вътрешна рециркулация.

Отвеждащ вариант

Парите се отвеждат навън чрез изпускателна тръба, свързана към фланеца.

Диаметърът на изпускателната тръба трябва да бъде еквивалентен на диаметъра на съединителния пръстен.

Внимание! Изпускателната тръба не се доставя в комплекта; тя трябва да бъде закупена отделно.

В източната част тръбата трябва да има леко наклон нагоре (около 10°), за да може по-лесно да отвежда въздуха навън.

Ако абсорбаторът е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Свържете абсорбатора към кабелите и отворите за изпускане през стената

с диаметър, равен на изхода за въздух (съединителен фланец).

Използването на тръби и отвори за изпускане през стената с по-малък диаметър ще доведе до намаляване на смукателната мощност и до значително увеличаване на шума.

Въпреки това не поемаме никаква отговорност в това отношение.

! Използвайте тръба с минимално необходимата дължина. ! Използвайте тръба с възможно най-малко извивки (максимален ъгъл на извивката: 90°). Избягвайте резки промени в сечението на тръбата. ! Използвайте тръба с възможно най-гладка вътрешна повърхност. Материалът на тръбата трябва да бъде одобрен съгласно нормата.

Рециркулационен вариант

Аспирираният въздух ще бъде обезмаслен и дезодориран, преди да бъде върнат в помещението. За да използвате абсорбатора в този вариант, е необходимо да инсталирате допълнителна система за филтриране на основата на активен въглен.

Инсталиране

Минималното разстояние между повърхността на поставката на съдовете на готварския уред и долната част на абсорбатора не трябва да бъде по-малко от 50 см при електрически готварски уреди и 65 см при газови или смесени готварски уреди.

Ако инструкциите на газовия готварски уред указват по-голямо разстояние, трябва да се съобразите с това.

Електрическо свързване

Напрежението в мрежата трябва да съответства на напрежението, посочено на етикета, намиращ се във вътрешността на аспиратора. Ако е снабден с щепсел, свържете го към контакт, отговарящ на действащите норми, разположен в достъпна зона. Ако не е снабден с щепсел (директно свързване към мрежата) или щепселът не е разположен в достъпна зона, монтирайте двуполюсен прекъсвач, отговарящ на нормите, който да осигурява пълно изключване от мрежата при условия на категория на пренапрежение III, съгласно правилата за инсталиране.

ВНИМАНИЕ: Преди да свържете веригата на аспиратора към захранването от мрежата и да проверите правилното функциониране, винаги проверявайте дали кабелът е монтиран правилно.

Аспираторът е снабден със специален захранващ кабел; в случай на неговата повреда, обърнете се към службата за техническа помощ.

Монтаж

Този тип аспиратор трябва да бъде закрепен към тавана.

Аспираторът е снабден с подходящи дюбели за закрепване за всички стени/тавани. Въпреки това е необходимо да се консултирате със специалист техник, за да се уверите в качеството на материалите и вида на стената или тавана. Стената/таванът трябва да е достатъчно дебел, за да издържи теглото на аспиратора.

Работа

Препоръчва се по-висока скорост, особено при голяма концентрация на пари в кухнята. Съветваме ви да го оставите да работи 5 минути преди да започнете процеса на готвене и да го оставите да работи още 15 минути (приблизително) след приключване на готвенето.

1. ВКЛ./ИЗКЛ. Осветление

2. ВКЛ./ИЗКЛ. Двигател

При натискане на клавиш "2" двигателят преминава на скорост 1. При натискане на клавиша по време на работа аспираторът преминава в състояние ИЗКЛ.

3. Намаляване на скоростта

При натискане на клавиш "3" се получава намаляване на скоростта, от скорост 4 (интензивна) до скорост 1.

4. Увеличаване на скоростта

При натискане на клавиш "4", когато аспираторът е в състояние ИЗКЛ., аспираторът преминава на скорост 1.

При натискане на клавиша по време на работа се получава увеличение на скоростта, от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с временно ограничение. Стандартното време е 5 минути, след което аспираторът се позиционира на скорост 2.

За да активирате функцията преди изтичане на времето, натиснете клавиш "3" – аспираторът ще се позиционира на скорост 3; при натискане на клавиш "2" аспираторът ще се изключи.

На всяка скорост съответства индикация на дисплея:

ИЗКЛ.: Без индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мигащо

5. Дисплей

Индикация за въглероден филтър

Индикацията за въглероден филтър се появява след 40 часа употреба и се показва на дисплея с цифрата 1, мигаща.

Когато се появи тази индикация, инсталираният въглероден филтър трябва да се почисти.

Индикацията е видима, когато аспираторът е включен.

За да премахнете индикацията за въглероден филтър, натиснете клавиш "2" за повече от 3 секунди, докато индикацията спре.

Изключването на сигнализацията е възможно при включен аспиратор.

Сигнализация за въглероден филтър (само за филтриращата версия)

Сигнализацията за въглероден филтър се появява след 160 часа употреба и се показва на дисплея с числото 2, което мига периодично.

Когато се появи тази сигнализация, инсталираният въглероден филтър трябва да се смени.

Сигнализацията се вижда при включен аспиратор.

За да изключите сигнализацията за въглеродния филтър, натиснете бутона "2" за повече от 3 секунди, докато сигнализацията спре.

Изключването на сигнализацията е възможно при включен аспиратор.

При едновременна сигнализация на двата филтъра, на дисплея ще мигат числата 1 и 2 последователно.

Нулирането се извършва, като се изпълни процедурата, описана по-горе, два пъти.

Първият път се нулира сигнализацията за въглеродния филтър, вторият път се нулира сигнализацията за мазнинния филтър.

В стандартния режим сигнализацията за въглеродния филтър не е активна.

Ако аспираторът се използва във филтрираща версия, е необходимо да се активира сигнализацията за въглеродния филтър.

Активиране на сигнализацията за въглероден филтър:

Поставете аспиратора на OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Числата 1 и 2 ще мигат последователно за 2 секунди.

Дезактивиране на сигнализацията на въгленовия филтър:

Поставете аспиратора на OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Аспираторът е оборудван с температурен сензор, който активира двигателя на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Аларменото състояние се показва на дисплея с буквата t, мигаща периодично.

Това състояние се поддържа, докато температурата не спадне под алармения праг.

Можете да излезете от този режим, като натиснете бутон "2", "3" или "4".

На всеки 30 секунди сензорът проверява средната температура в зоната на дисплея.

Дисплейни индикации

Vizualizări	Stare
1	Viteza 1
2	Viteza 2
3	Viteza 3
4	Viteza 4 (intensivă)
5	Întreținere filtru de Cărbune
6	Întreținere filtru de cărbune
7	Întreținere filtru de Cărbune
8	Alarmă Temperatură

Поддръжка

Внимание! Преди каквато и да е дейност по почистване и поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач на дома.

Почистване

Аспираторът трябва да се почиства често (поне със същата честота, с която се почистват мазнините филтри), както отвътре, така и отвън. За почистване използвайте кърпа, напоена с неутрални течни почистващи препарати. Избягвайте използването на продукти на абразивна основа. НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на правилата за почистване на аспиратора и за подмяна на филтрите води до потенциален риск от пожар. Съветваме ви да следвате стриктно инструкциите, дадени в това ръководство.

Производителят не носи отговорност за щети на двигателя или пожари, причинени на уреда, произтичащи от неправилна употреба или поддръжка, както и от неспазване на инструкциите, съдържащи се в това ръководство.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте периметралния панел за засмукване със същата честота като филтъра за мазнини, като използвате кърпа и течен препарат, който не е много концентриран. Никога не използвайте абразивни вещества.

Филтър за мазнини

Фиг. 21-29

Улавя мастните частици, които се появяват по време на приготвянето на храната.

Трябва да се почиства веднъж месечно (или когато системата за сигнализиране на насищането на филтрите - ако вашият модел е предвиден - показва тази необходимост), с неабразивни препарати, ръчно или с помощта на съдомиялна машина, при ниски температури и с кратка програма.

Металният филтър за мазнини, измит в съдомиялна машина, може да се обезцвети, но няма да загуби филтриращите си характеристики.

За да демонтирате филтъра, издърпайте пружинната дръжка.

Въгленов филтър (само за версията с филтър)

Фиг. 28

Задържа неприятните миризми, получени в резултат на процеса на печене.

Въгленовият филтър трябва да се почиства на всеки 2 месеца (или когато системата за сигнализиране на насищането на филтрите - ако вашият модел е предвиден - показва тази необходимост) в топла вода със специфични препарати или в съдомиялна машина при 65°C (ако го миете в съдомиялна, изпълнете пълен цикъл на миене, без да поставяте други съдове).

Отстранете излишната вода, без да повредите филтъра, след което го поставете във фурната за около 10 минути при 100°C, за да изсъхне напълно.

Сменяйте филтъра на всеки 3 години или при всяка негова повреда.

Монтаж

Инсталирайте въгленния филтър зад мазнинния филтър и го закрепете с двете лостчета.

Внимание! Лостчетата се намират в опаковката на въгленния филтър, а не на аспиратора.

• За демонтаж на филтъра процедирайте в обратен ред.

Смяна на крушките

Фиг. 31

Изключете аспиратора от електрическата мрежа.

Внимание! Преди да докоснете крушките, уверете се, че не са горещи.

С малка плоска отвертка натиснете ръба на крушката и я извадете. Сменете я с нова крушка 12V 20W 30° Ø35 12V GU4. Монтирайте новата крушка, като извършите действията в обратен ред.

Ако осветлението не свети, проверете дали сте поставили правилно крушките, преди да се обадите на техническата помощ.

Спазвайте стриктно инструкциите в това ръководство.

Не носим отговорност за евентуални неудобства, щети или пожари на уреда, произтичащи от неспазване на инструкциите в това ръководство.

Аспираторът може да се различава по външен вид от илюстрациите в тази книжка, но инструкциите за употреба, поддръжка и монтаж са еднакви.

! Съхранявайте ръководството на място, където можете да го погледате по всяко време. Ако продадете, отстъпите или преместите уреда, ръководството трябва винаги да остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация за монтажа, употребата и безопасността. ! Не променяйте електрическите или механичните характеристики на уреда и не се намесвайте в изпускателните канали.

Забележка: детайлите, обозначени със символа “(*)”, са опционални аксесоари, които се доставят само с някои модели или не се доставят, тъй като са налични срещу заплащане.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато инсталацията не е напълно завършена.

Преди всяко почистване или поддръжка изключвайте аспиратора от електрическата мрежа, като извадите щепсела от контакта или изключите главния прекъсвач.

Уредът не трябва да се използва от деца или лица с намалени физически, сензорни или умствени способности, както и от лица без подходящ опит и знания, освен ако не са под надзора или с помощта на отговорно лице, което гарантира тяхната безопасност.

Децата трябва да бъдат под надзор, за да не си играят с уреда.

Никога не използвайте аспиратора, ако решетката не е правилно монтирана! Никога не използвайте аспиратора като повърхност за поставяне на предмети, освен ако изрично не е разрешено.

Когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или други горива, помещението трябва да е достатъчно проветрено.

Всмуканият въздух не трябва да се насочва в тръбопровод, който служи за отвеждане на газове от уреди, работещи с газ или други горива.

Под аспиратора е строго забранено приготвянето на ястия с фламбиране.

Използването на открит огън е вредно за филтрите и може да причини пожар, поради което употребата му трябва да бъде забранена във всички случаи.

Пърженето изисква постоянен надзор, за да не се възпламени прегрялото олио.

При едновременна употреба на фурната, достъпните части могат да се нагорещят силно.

Що се отнася до техническите и безопасни мерки за отвеждане на дима, трябва стриктно да спазвате предписанията на компетентните местни власти.

Почиствайте аспиратора често, както отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧНО, във всеки случай спазвайте изричните указания в ръководството за поддръжка).

Неспазването на правилата за почистване на аспиратора, както и за подмяна и почистване на филтрите, представлява риск от пожар.

Не използвайте аспиратора и не го оставяйте с неправилно монтирани крушки, тъй като съществува риск от електрически удар.

Отхвърляме всякаква отговорност за евентуални инциденти, щети или пожари на уреда, произтичащи от неспазване на инструкциите в това ръководство.

Този уред е маркиран в съответствие с Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE). Чрез правилното изхвърляне на този продукт потребителят допринася за предотвратяването на евентуални негативни последици за околната среда и здравето.

Знакът върху продукта или върху приложената документация показва, че той не трябва да се изхвърля с битовите отпадъци, а трябва да се занесе на подходящо място за събиране за рециклиране на отпадъчно електрическо и електронно оборудване. Изхвърлете уреда в съответствие с местните разпоредби за изхвърляне на отпадъци. За допълнителна информация относно боравенето, повторната употреба и рециклирането на този продукт се обърнете към съответната местна служба, центъра за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

Употреба

Аспираторът е проектиран за употреба във версия с отвеждане на въздуха навън или в рециркулационна (филтрираща) версия с вътрешна циркулация.

Версия с отвеждане на въздуха

Парите се отвеждат навън през изходяща тръба, прикрепена към съединителния фланец.

Диаметърът на изходящата тръба трябва да бъде равен на диаметъра на съединителния пръстен.

Внимание! Изходящата тръба не е включена в комплекта на аспиратора и трябва да се закупи отделно.

В хоризонталния участък тръбата трябва да бъде леко наклонена нагоре (приблизително 10°), за да може въздухът да излиза навън.

Ако аспираторът е оборудван с филтри за мазнина, те трябва да бъдат отстранени.

Свържете аспиратора с тръби и отвори с хоризонтален отток със същия диаметър като диаметъра на изхода за въздух (съединителен фланец).

Използването на тръби и отвори с хоризонтален отток с по-малък диаметър ще намали ефективността на засмукване и значително ще увеличи шума.

Поради това отхвърляме всякаква отговорност за такава работа.

! Въздуховодът трябва да е толкова дълъг, колкото е минималната необходима дължина. ! Въздуховодът трябва да има възможно най-малко извивки (максимален ъгъл на огъване: 90°). Избягвайте резки промени в посоката на въздуховода. ! Вътрешността на въздуховода трябва да е възможно най-гладка. Материалът, от който е изработен въздуховодът, трябва да отговаря на нормите.

От засмукания въздух се отстраняват мазнини и неприятни миризми, преди да бъде върнат в помещението. При използване на аспиратора в този вариант е необходимо да се монтира допълнителен филтър на основата на активен въглен.

Инсталация

Минималното разстояние между опорната повърхност на съдовете на готварската повърхност и долната част на аспиратора за кухненски помещения не трябва да бъде по-малко от 50 см при електрически печки и 65 см при газови или смесени печки.

Ако в инструкциите за инсталиране на газовата печка е посочено по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката с характеристики, поставена във вътрешността на аспиратора. Ако аспираторът има щепсел, свържете го към контакт, съобразен с действащите разпоредби, който се намира в достъпна зона. Ако няма щепсел (директно свързване към мрежата) или щепселът се намира в недостъпна зона, монтирайте двуполюсен прекъсвач, съобразен с разпоредбите, който осигурява пълно изключване от мрежата при условия на пренапрежение клас III, съгласно разпоредбите за инсталация.

ВНИМАНИЕ: Преди повторно свързване на веригата на аспиратора към мрежата и проверка на правилното функциониране, винаги проверявайте дали мрежовият кабел е правилно поставен.

Аспираторът има специален захранващ кабел. В случай на повреда на кабела можете да поръчате нов от сервизната служба.

Монтаж

Този тип аспиратор изисква закрепване към тавана.

Към аспиратора са приложени крепежни елементи, подходящи за повечето видове стени/тавани. Въпреки това е необходимо да се обърнете към квалифициран техник, който да потвърди съответствието на материалите спрямо вида на стената/тавана. Стената/таванът трябва да са достатъчно здрави, за да издържат теглото на аспиратора.

Работа

В случай на особено висока концентрация на дим в кухнята, използвайте най-високата скорост. Препоръчваме да включите вентилацията 5 минути преди започване на готвенето и да я оставите да работи още около 15 минути след приключване на готвенето.

1. ON/OFF (включване/изключване) на лампата
2. ON/OFF (включване/изключване) на мотора

С натискане на бутон "2" моторът преминава на 1-ва степен на скорост.

С натискане на бутона, докато аспираторът работи, той се изключва (OFF).

1. Намаляване на скоростта

С натискане на бутон "3" скоростта на работа се намалява от

1. (интензивна) на 1-ва степен.
2. Увеличаване на скоростта

С натискане на бутон "4", когато аспираторът е изключен (OFF), се задейства работа на аспиратора на 1-ва скорост.

С натискане на бутона по време на работа на аспиратора, скоростта се увеличава от 1-ва на 4-та (интензивна) степен.

Интензивната скорост е настроена с таймер.

Стандартната настройка на времето е 5 минути, след изтичане на това време аспираторът преминава на 2-ра степен на скорост.

За изключване на функцията преди изтичане на времето, натиснете бутон "3" и аспираторът ще премине на 3-та степен на скорост; ако натиснете бутон "2", аспираторът се изключва.

Всяка скоростна степен предизвиква определен дисплей на екрана: OFF: Няма индикация

1. Скоростна степен: 1
2. Скоростна степен: 2
3. Скоростна степен: 3 4. Скоростна степен: 4 мига

5. Дисплей

Индикатор за насищане на мастния филтър

Предупреждението за насищане на мастния филтър се задейства след 40 часа работа и на екрана се обозначава с мигаща цифра 1.

Този индикатор предупреждава, че мастният филтър, монтиран на аспиратора, трябва да се измие.

Индикацията се вижда, когато аспираторът работи (ON).

За да нулирате индикатора за насищане на мастния филтър, натиснете бутона *2' и го задръжте натиснат повече от 3 секунди, докато индикацията изчезне.

Индикаторът може да се нулира само когато аспираторът работи.

Индикатор за насищане на въгленовия филтър (само за версия с рециркулация)

Предупреждението за насищане на въгленовия филтър се задейства след 160 часа работа и на екрана се обозначава с мигаща цифра 2.

Този индикатор предупреждава, че въгленовият филтър, монтиран на аспиратора, трябва да се смени.

Индикацията се вижда, когато аспираторът работи (ON).

За да нулирате индикатора за наситеност на мастния филтър, натиснете бутон “2” и го задръжте натиснат повече от 3 секунди, докато индикацията изчезне.

Индикаторът може да се нулира само когато аспираторът работи.

В случай на едновременно задействане на предупрежденията за наситеност на двата филтъра, на дисплея последователно мигат цифрите 1 и 2.

Нулирайте индикаторите, като повторите описаната по-горе процедура 2 пъти.

Първият път нулирайте индикатора за наситеност на мастния филтър, а вторият път – индикатора за наситеност на въгления филтър.

В стандартния режим на работа индикаторът за наситеност на въгления филтър не е включен.

При използване на аспиратора в режим с рециркулация, трябва да включите индикатора за наситеност на въгления филтър.

Включване на индикатора за наситеност на въгления филтър:

Изключете аспиратора (OFF) и едновременно натиснете бутони “2” и “3” и ги задръжте натиснати 3 секунди.

Цифрите 1 и 2 мигат последователно в продължение на две секунди.

Изключване на индикатора за наситеност на въгления филтър:

Изключете аспиратора (OFF) и едновременно натиснете бутони “2” и “3” и ги задръжте натиснати 3 секунди.

Цифрата 1 мига в продължение на две секунди.

Температурна аларма

Аспираторът е оборудван с температурен сензор, който задейства двигателя на 3-та степен на скорост, когато температурата в зоната на готвене е твърде висока.

Аларменото състояние се показва на дисплея с мигаща буква t.

Това състояние продължава, докато температурата не падне под алармения праг.

За да излезете от този режим, натиснете бутон “2”, “3” или “4”.

Сензорът проверява температурата в зоната на дисплея на всеки 30 секунди.

Показвания на дисплея

Prikaz	Stanje
1	1. stopnja hitrosti
2	2. stopnja hitrosti
3	3. stopnja hitrosti
4	4. (intenzivna) stopnja hitrosti
5	Zasičenost mašćobega filtra
6	Zasičenost oglènegа filtra
7	Zasičenost mašćobega in oglènega filtra
8	Alarm temperature

Поддръжка

Внимание! Преди каквото и да е почистване или поддръжка, изключете електрическото захранване на аспиратора, като извадите щепсела от контакта или изключите главния прекъсвач.

Почистване

Аспираторът изисква често почистване, както отвън, така и отвътре.

За почистване използвайте кърпа, напоена с течни неутрални почистващи препарати.

Избягвайте използването на продукти, съдържащи абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на правилата за почистване на уреда и смяна на филтрите представлява риск от пожар. Затова ви съветваме да следвате препоръките и инструкциите.

Отхвърляме всякаква отговорност за евентуални щети на мотора и пожари, които биха били резултат от неподходяща поддръжка или неспазване на горните предупреждения.

Плочи

SI. 20-22-23-26-27-30

Периметралната смукателна плоча се почиства на същите интервали като мастния филтър, като се използва кърпа и разреден течен препарат. Употребата на абразивни вещества е забранена.

Мастен филтър

SI. 21-29

Задържа мастните частици, които се отделят при готвене.

Трябва да се почиства веднъж месечно (или когато системата за разпознаване на наситеността на филтрите – ако е предвидена на модела, който е във вашата кухня – сигнализира за това), с неагресивни препарати, на ръка или в съдомиялна машина при ниска температура и кратък цикъл.

При измиване в съдомиялна машина мастният филтър може да обезцвети, но филтриращите му характеристики не се променят.

За демонтаж на мастния филтър издърпайте освобождаващата пружинна дръжка.

Въгленов филтър (само за версия с рециркулация)

SI. 28

Задържа неприятните миризми, които се отделят при готвене.

Въгленовият филтър може да се пере на всеки два месеца (или когато системата за разпознаване на наситеността на филтрите – ако е предвидена на модела, който е във вашата кухня – сигнализира за това), в топла вода с подходящи препарати или в съдомиялна машина при 65°C (при пране в съдомиялна машина изпълнете пълен цикъл без съдове в машината).

Отстранете излишната вода, без да повредите филтъра, след което поставете филтъра за десет минути във фурна, загрята до 100°C, за да изсъхне напълно. Сменяйте филтърната подложка на всеки три години или когато тъканта се повреди.

Монтаж

Поставете въгленовия филтър върху задната част на мастния филтър и го закрепете с двата щифта (или с по-малките пръчки).

Внимание! Дръжките (капачките) са приложени към опаковката с въглен филтър, а не към уреда.

Отстранете филтъра, като следвате процедурата в обратен ред.

Смяна на крушките

Фиг. 31

Изключете електрическото захранване на уреда.

Внимание! Преди да докоснете крушките, уверете се, че са изстинали.

С малка отвертка внимателно повдигнете ръбовете на крушките. – Свалете крушката и я сменете с нова от тип 12V 20W MAX 30° Ø35 12V GU4 – Поставете новата крушка, като следвате процедурата в обратен ред.

Ако лампата не работи, проверете дали крушките са поставени правилно в гнездата си, преди да се обърнете към сервизната служба.

Стриктно спазвайте инструкциите, дадени в това ръководство.

Отхвърляме всякаква отговорност за евентуални инциденти, повреди или пожар на уреда, произтичащи от неспазване на инструкциите в това ръководство.

Външният вид на кухненския аспиратор може леко да се различава от описания и илюстрирания в чертежите на това ръководство, но във всички случаи инструкциите за употреба, поддръжка и монтаж остават непроменени.

Важно е да запазите това ръководство, за да можете да го справка по всяко време. В случай че продадете този продукт, подарите го или се преместите, уверете се, че то винаги е заедно с продукта. Внимателно прочетете инструкциите: в тях се съдържа важна информация за монтажа, употребата и безопасността. Не извършвайте никакви механични или електрически изменения по продукта или по изпускателните тръби.

Забележка: Елементите, отбелязани със знака (^*), са допълнителни аксесоари, които се доставят само с определени модели, или елементи, които не се доставят, тъй като трябва да ги закупите.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато не завършите напълно монтажа.

При каквото и да е почистване или обслужване, изключете кухненския аспиратор от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач.

Този уред не е предназначен за употреба от деца или лица с намалени физически, умствени или сетивни способности, или с недостатъчен опит и познания, освен ако не са под надзор и не са инструктирани как да използват уреда от лице, отговорно за тяхната безопасност.

Трябва да наблюдавате децата, за да не си играят с уреда.

Никога не използвайте кухненския аспиратор без правилно монтирана преграда или мрежа!

НИКОГА не използвайте аспиратора като подложка, върху която да поставяте предмети, освен ако не е изрично указано.

Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, работещи с газ или друго гориво.

Всмуканият въздух не трябва да се отвежда в комин, който се използва за изхвърляне на дим от други уреди, работещи с газ или друго гориво.

Строго се забранява приготвянето на храна на открит пламък под аспиратора.

Използването на неконтролиран пламък е вредно за филтрите и може да предизвика пожар; във всеки случай трябва да се избягва.

Дръжте под контрол процеса на пържене, за да избегнете запалване на прегряло олио.

Някои части могат да се нагреят значително, когато се използват заедно с готварски уреди.

Що се отнася до техническите мерки, които трябва да се спазват по отношение на дима, стриктно спазвайте разпоредбите на компетентните местни власти.

Кухненският аспиратор трябва да се почиства често, отвън и отвътре

(ПОНЕ ВЕДНЪЖ МЕСЕЧНО, спазвайте всичко, посочено в инструкциите за поддръжка в това ръководство).

Неспазването на правилата за почистване на аспиратора и за подмяна и почистване на филтрите увеличава опасността от пожар.

Не използвайте и не оставяйте кухненския аспиратор без правилно монтирани лампи, тъй като съществува риск от електрически удар.

Отхвърляме всякаква отговорност за евентуални неудобства, щети или пожари, които би могъл да причини уредът и които произтичат от неспазване на инструкциите в това ръководство. Този уред е маркиран в съответствие с европейската директива 2002/96/EC за отпадъци от електрическо и електронно оборудване (WEEE). Като се уверите, че сте предали този продукт за рециклиране в съответствие с местните разпоредби, потребителят допринася за предотвратяването и премахването на евентуални негативни последици за околната среда и здравето.

Този символ върху продукта или върху придружаващата го документация показва, че този продукт не трябва да се третира като обикновен битов отпадък, а трябва да бъде отнесен в подходящ събирателен център за рециклиране на електрически и електронни уреди. Изхвърляйте такива уреди, като спазвате местните разпоредби за изхвърляне на отпадъци. За допълнителна информация относно изхвърлянето на такива уреди се обърнете към местните власти, пунктовете за събиране на отпадъци или магазина, от който сте закупили продукта.

Употреба

Кухненският аспиратор е проектиран да се използва във версия с отвеждане на въздуха навън (с евакуация) или с филтри, които рециркулират въздуха в помещението.

Версия с отвеждане на въздуха

Парите се извеждат навън с помощта на тръба за отвеждане, която се свързва към съединителния фланец.

Диаметърът на тръбата за отвеждане трябва да бъде равен на диаметъра на съединителния пръстен.

Внимание! Тръбата за отвеждане не е включена в комплекта и трябва да се закупи отделно.

В хоризонталната част тръбата трябва леко да се наклони нагоре (около 10°), за да се улесни извеждането на въздуха навън.

Ако кухненският аспиратор е оборудван с въглеродни филтри, те трябва да се отстранят.

Свържете кухненския аспиратор и отвора за извеждане на въздуха в стената с еднакъв диаметър (съединителен фланец).

Използването на тръби и отвори за извеждане на въздуха с по-малък диаметър ще намали смукателната способност и ще доведе до значително повишаване на шума.

Поради това отхвърляме всякаква отговорност във връзка с горепосоченото.

Използвайте тръба с минималната необходима дължина.

Използвайте тръба с възможно най-малък брой завои (максимален ъгъл на завой: 90°). Избягвайте драстични промени в диаметъра на тръбата. Използвайте тръби с възможно най-гладка вътрешност. Материалът, от който е направена тръбата, трябва да бъде одобрен от разпоредбите.

Версия с филтър

Всмуканият въздух ще бъде почистен от мазнини и ще се върне отново в помещението. За да използвате кухненския аспиратор в тази версия, е необходимо да инсталирате допълнителна система за филтрация на базата на активни въглеродни филтри.

Монтаж

Минималното разстояние между основата за съдове на готварския уред и най-ниската част на кухненския аспиратор не трябва да бъде по-малко от 50 см при електрически печки и 65 см при газови или смесени печки.

Ако инструкциите за инсталация на газовия уред изискват по-голямо разстояние, трябва да ги спазвате.

Свързване с електрическата мрежа

Напрежението на мрежата трябва да съответства на напрежението, посочено на табелката с характеристики, която се намира във вътрешността на кухненския аспиратор. Ако има щепсел, свържете аспиратора към подходящ контакт, който е в съответствие с действащите разпоредби и е поставен на достъпно място. Ако не е снабден с щепсел (директно свързване към мрежата) или щепселът не е поставен на достъпно място, поставете двуполюсен прекъсвач, който е в съответствие с разпоредбите и осигурява пълно изключване от мрежата при условия на категория III пренапрежение, съгласно правилата за инсталация.

ВНИМАНИЕ: Преди да свържете отново кухненския аспиратор към захранването и да проверите правилното функциониране, винаги проверявайте дали захранващият кабел е монтиран правилно.

Кухненският аспиратор е оборудван със специален захранващ кабел; в случай на повреда на кабела можете да го поискате и получите от Техническа поддръжка.

Монтаж

Този тип кухненски аспиратор трябва да бъде закрепен към тавана. Аспираторът има крепежни елементи, които са подходящи за почти всички стени или тавани. Въпреки това е необходимо да се обърнете към квалифициран специалист, който да установи пригодността на материала за вида стена или таван. Стената или таванът трябва да са достатъчно здрави, за да издържат теглото на аспиратора.

Функциониране

Използвайте по-висока скорост при голямо количество пара в кухнята. Препоръчваме да включите аспиратора 5 минути преди да започнете готвенето и да го оставите да работи още около 15 минути след като приключите с готвенето.

1. ВКЛ/ИЗКЛ Осветление
2. ON/OFF двигател

При натискане на бутон “2” двигателят преминава на скорост 1.

При натискане на бутона по време на работа аспираторът преминава в състояние OFF.

1. Намаляване на скоростта

При натискане на бутон “3” се постига намаляване на скоростта, от скорост 4 (интензивна) на скорост 1.

1. Увеличаване на скоростта

При натискане на бутон “4” с аспиратора в състояние OFF, аспираторът преминава на скорост 1.

При натискане на бутона по време на работа се постига увеличаване на скоростта, от скорост 1 на скорост 4 (интензивна).

Интензивната скорост е с таймер (времето е зададено). Стандартното зададено време е 5 минути, в края на което аспираторът се настройва на скорост 2.

За да деактивирате скоростта преди изтичане на времето, натиснете бутон “3” – аспираторът се настройва на скорост 3; при натискане на бутон “2” аспираторът ще се изключи.

Всяка скорост съответства на определена индикация на дисплея:

OFF: Няма индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мига

1. Дисплей

Сигнализация на мазнината филтър

Сигнализацията на мазнината филтър се появява след 40 часа употреба и се показва на дисплея с числото 1, което мига.

Когато се появи такава сигнализация, инсталираният мазнинен филтър трябва да се измие.

Сигнализацията може да се види, когато кухненският аспиратор е в състояние ON.

За да прекъснете сигнализацията на мазнината филтър, натиснете бутон "2" за повече от 3 секунди, докато тя не се изключи.

Елиминирането на сигнализацията е възможно, когато кухненският аспиратор е в състояние ON.

Сигнализация на въглеродния филтър (само за версия с филтриране)

Сигнализацията на въглеродния филтър се появява след 160 часа употреба и се показва на дисплея с числото 2, което мига.

Когато се появи такава сигнализация, инсталираният въглероден филтър трябва да се замени.

Сигнализацията може да се види, когато кухненският аспиратор е в състояние ON.

За да прекъснете сигнализацията на въглеродния филтър, натиснете бутон "2" за повече от 3 секунди, докато тя не се изключи.

Елиминирането на сигнализацията е възможно, когато кухненският аспиратор е в състояние ON.

В случай че едновременно сигнализират и двата филтъра, на дисплея ще мигат последователно числата 1 и 2.

Достигнете до режима на нулиране, като изпълните процедурата, описана по-горе в 2 точки.

Първото нулиране се отнася до индикацията на филтъра за отстраняване на мазнини, а второто нулиране се отнася до индикацията на въглеродния филтър.

В стандартен режим индикацията на въглеродния филтър не е активна.

В случай че се използва кухненски аспиратор във филтрираща версия, е необходимо да се активира индикацията на въглеродния филтър.

Активиране на индикацията на въглеродния филтър:

Поставете кухненския аспиратор в състояние OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрите 1 и 2 ще мигат последователно за 2 секунди.

Деактивиране на индикацията на въглеродния филтър:

Поставете кухненския аспиратор в състояние OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Аларма за температура

Кухненският аспиратор е оборудван със сензор за температура, който активира мотора на скорост 3, в случай че температурата в зоната на дисплея е твърде висока.

Аларменото състояние се показва на дисплея с помощта на буквата t, която мига.

Това състояние остава, докато температурата не спадне под аларменото ниво.

Може да излезете от този режим, като натиснете бутоните "2", "3" или "4".

Всеки сензор от 30° проверява температурата на околната среда в зоната на дисплея.

Визуализация на дисплея

Vizual化进程	Stanje
1	Brzina 1
2	Brzina 2
3	Brzina 3
4	Brzina 4 (intenzivna)
5	Održavanje Filtra za uklanjanje masnoće
6	Održavanje Karbonskog filtra
7	Održavanje Filtra za uklanjanje masnoće i Karbonskog filtra
8	Alarm Temperatura

Поддръжка

Внимание! Преди каквато и да е процедура по почистване или поддръжка, изключете аспиратора от захранването, като извадите щепсела или изключите съответния прекъсвач в дома.

Почистване

Аспираторът трябва да се почиства често (поне толкова често, колкото и мазнините филтри), отвътре и отвън. Използвайте влажна кърпа с неутрални течни почистващи препарати.

Избягвайте употребата на продукти, които биха могли да надраскат.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Неспазването на правилата за почистване на уреда и правилата за смяна на филтрите увеличава риска от пожар. Затова се препоръчва спазването на предложените инструкции.

Отхвърляме всякаква отговорност за евентуални повреди на мотора, пожар, причинен от неправилна поддръжка или неспазване на горепосочените предупреждения.

Плоча

Фигура 20-22-23-26-27-30

Почиствайте периметралната плоча за засмукване толкова често, колкото почиствате и мазнините филтри, като използвате кърпа и течен почистващ препарат, който не е твърде концентриран. Никога не използвайте абразивни вещества.

Мазнинен филтър

Фигура 21-29

Задържа частици мазнина, които се образуват при готвене.

Трябва да го почиствате веднъж месечно (или когато индикаторът за насищане на филтъра го покаже – ако моделът, който сте закупили, предвижда такава възможност), като използвате меки перилни препарати, на ръка или в съдомиялна машина на ниска температура с кратък цикъл.

След измиване в съдомиялна машина филтърът за мазнина може да изглежда избелял или да е загубил цвета си, но неговите филтриращи характеристики в никакъв случай не се променят.

За да свалите филтъра за мазнина, издърпайте дръжката на пружината, която се освобождава.

Въгленов филтър (само за версия с филтриране)

Фигура 28

Задържа неприятните миризми, които се образуват при готвене.

Въгленовият филтър може да се измива на всеки два месеца (или когато системата, която показва, че филтърът е наситен – ако моделът, който имате, ви показва такава нужда) в топла вода с подходящи перилни препарати или в съдомиялна машина при 65°C (ако използвате съдомиялна машина, включете пълен цикъл на пране без други съдове вътре).

Отцедете водата, като внимавате да не повредите филтъра, след това го поставете във фурна на 100°C за 10 минути, за да изсъхне напълно. Сменяйте гъбата на всеки 3 години или ако забележите, че материалът е повреден.

Монтаж

Поставете въгленовия филтър на гърба на филтъра за мазнина и го закрепете с две шини.

Внимание! Шините са приложени към комплекта на въгленовия филтър, а не към аспиратора.

За сваляне на филтъра процедирайте в обратен ред.

Смяна на лампата

Фигура 31

Изключете уреда от електрическата мрежа.

Внимание! Преди да докоснете лампите, проверете дали са изстинали.

С помощта на малка отвертка натиснете ръба на лампата, за да я извадите. Извадете лампата, която трябва да се смени, и поставете нова 12V 20W MAX 30° 035 12V GU4. Монтирайте новата лампа, като действате в обратен ред на описания по-горе.

Ако осветлението не работи, проверете дали сте поставили правилно лампата, преди да се обадите на технически сервиз.

Инструкциите в това ръководство трябва да се спазват внимателно. Производителят не носи отговорност за евентуални инциденти, щети или пожар на уреда, причинени от неспазване на инструкциите в това ръководство.

Аспираторът може да изглежда различно от показаното на фигурите в това ръководство. Инструкциите за употреба, поддръжка и монтаж остават същите.

! Важно е да съхранявате това ръководство, за да можете да го ползвате по всяко време. При продажба, прехвърляне или преместване на продукта, уверете се, че то го придружава. ! Прочетете внимателно инструкциите за употреба: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не извършвайте електрически или механични промени по продукта или по вентилационния канал.

ЗАБЕЛЕЖКА: Частите, обозначени със символа (^*), са допълнително оборудване, което се доставя само с някои модели, или са части, които не се доставят, а трябва да се закупят отделно.

Предупреждение

Внимание! Не свързвайте уреда към електрическата мрежа, преди монтажът да е напълно завършен.

Преди почистване или поддръжка на уреда, изключете вентилатора от електрическата мрежа, като извадите щепсела или изключите предпазителя в домашното табло.

При всички процедури по монтаж и поддръжка на вентилатора трябва да се носят работни ръкавици.

Вентилаторът не е подходящ за използване от деца или лица с намалени физически, умствени или сензорни способности, или с липса на опит и познания, освен ако не са под надзор или не са получили инструкции за използване на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Вентилаторът никога не трябва да се използва без правилно монтирана решетка! Вентилаторът НИКОГА не трябва да се използва като работна повърхност, освен ако изрично не е посочено.

Помещението трябва да се проветрява добре, когато вентилаторът се използва едновременно с други уреди, които работят с газ или други горива.

Всмуканият въздух не трябва да се отвежда в димоотводен канал за дим, произведен от уреди, работещи с газ или други горива.

Строго е забранено да се готви на открит огън под аспиратора.

Използването на открит огън уврежда филтрите и може да предизвика пожар, затова трябва абсолютно да се избягва.

Пърженето трябва да става под контрол, за да се избегне прегряване на олиото и запалване.

Достъпните части могат да станат много горещи, когато се използват с уреди на твърдо гориво.

Що се отнася до техническите мерки за безопасност, които трябва да се прилагат за отвеждане на дима, трябва стриктно да се спазват действащите местни разпоредби. Вентилаторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО; във всеки случай трябва да се следват инструкциите, изрично посочени

в инструкциите за поддръжка в това ръководство).

Ако не се спазват нормите за почистване на вентилатора и за подмяна и почистване на филтрите, това може да доведе до риск от пожар.

Вентилаторът винаги трябва да има правилно монтирани крушки, както по време на употреба, така и в изправност, за да се избегне рискът от електрически удар.

Производителят отхвърля всякаква отговорност за евентуални инциденти, щети или пожар на уреда, причинени от неспазване на инструкциите в това ръководство.

Този уред е маркиран в съответствие с Директива 2002/96/ЕО на ЕС, Отпадъци от електрическо и електронно оборудване (WEEE). Като се уверите, че този продукт се изхвърля правилно, потребителят допринася за предотвратяване на възможни отрицателни последици за околната среда и здравето.

Символът – върху продукта или върху документите, които го придружават, показва, че този продукт не трябва да се изхвърля като обикновен битов отпадък, а трябва да се предаде на подходящ център за рециклиране на електрически и електронни отпадъци. Продуктът трябва да се изхвърля в съответствие с местните норми за изхвърляне на отпадъци. За допълнителна информация относно третирането, рециклирането и оползотворяването на този продукт можете да се свържете с местния офис, службата за битови отпадъци или магазина, откъдето сте закупили продукта.

Предназначение

Аспираторът е проектиран за употреба с директен отвеждане, при което отработеният въздух се извежда на открито, или с рециркулация на отработения въздух.

Директно изсмукване

Парите се извеждат на открито през изпускателна тръба, закрепена към свързващия фланец.

Диаметърът на изпускателната тръба трябва да съответства на диаметъра на свързващия пръстен.

Забележка: Изпускателната тръба не се доставя, а се закупува отделно.

В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да може по-лесно да извежда въздуха.

Ако вентилаторът е оборудван с въглеродни филтри, те трябва да се отстранят.

Свържете вентилатора към тръбата и отвора за изпускане в стената с диаметър, съответстващ на изхода за въздух (свързващия фланец).

Използването на тръба и отвор в стената с по-малък диаметър ще доведе до намаляване на смукателната мощност и драстично увеличаване на шума.

Поради това не се поема никаква отговорност за това.

Използвайте възможно най-къса тръба. Използвайте тръба с възможно най-малко завои (ъгълът никога не трябва да е по-остър от 90°). Избягвайте драстични промени в напречното сечение на тръбата. Използвайте тръба, която е възможно най-гладка отвътре. Материалът на тръбата трябва да е одобрен според действащите норми.

Всмуканият въздух се почиства, а мазнините и миризмите се отстраняват, преди да се върне в помещението. Ако искате да използвате вентилатора в този вариант, е необходимо да инсталирате допълнителна филтърна система на основата на активен въглен.

Инсталация

Минималното разстояние между опорната повърхност на готварските съдове върху готварската печка и долната страна на кухненския аспиратор трябва да бъде не по-малко от 50 см за електрически печки и 65 см за газови и комбинирани печки.

Ако инструкциите за употреба на газовата печка изискват по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на електрическото напрежение, посочено на табелката, поставена във вентилатора. Ако има приложен щепсел, вентилаторът се свързва към лесно достъпен контакт, одобрен съгласно действащите норми. Ако няма приложен щепсел, трябва да се монтира одобрен двуполюсен прекъсвач, който гарантира пълно изключване от електрическата мрежа в ситуации, възникващи в категория на пренапрежение III, съгласно правилата за инсталиране.

Внимание! Преди да свържете вентилатора към електрическата мрежа и да установите, че всичко функционира правилно, винаги проверявайте дали захранващият кабел е монтиран правилно.

Вентилаторът има специален захранващ кабел; ако той бъде повреден, трябва да се обърнете към отдела за обслужване на клиенти, за да закупите нов.

Монтаж

Този тип абсорбатор трябва да се закрепи към тавана.

Аспираторът е оборудван с дюбели, които подхождат на обикновени стени/тавани. Въпреки това е необходимо квалифициран техник да провери дали тези материали са подходящи за вашата стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Функции

Използвайте най-високата скорост при висока концентрация на пари в кухнята. Препоръчваме да включите вентилатора 5 минути преди да започнете да готвите и да го оставите да работи още около 15 минути след като приключите с готвенето.

1. ВКЛ/ИЗКЛ Осветление
2. ВКЛ/ИЗКЛ Мотор

При натискане на бутон “2”, моторът преминава на скорост 1.

Ако натиснете бутона, докато вентилаторът работи, вентилаторът ще се изключи (OFF).

1. Намаляване на скоростта

При натискане на бутон "3", скоростта се намалява от скорост 4 (интензивна) до скорост 1.

1. Увеличаване на скоростта

При натискане на бутон "4", когато вентилаторът е изключен (OFF), вентилаторът ще се включи на скорост 1.

Ако натиснете бутона, докато вентилаторът работи, скоростта ще се увеличи от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Стандартната настройка на таймера е 5 минути. След като това време изтече, вентилаторът ще премине на скорост 2.

За да деактивирате функцията, преди зададеното време да е изтекло, натиснете бутон "3". Вентилаторът се настройва на скорост 3; при натискане на бутон "2", вентилаторът ще се изключи.

Всяка скорост има свой собствен сигнал на дисплея:

OFF: Няма сигнал

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мигащ

5. Дисплей

Сигнал за наситен мазнинен филтър

Сигналът за наситен мазнинен филтър се дава след 40 работни часа и се обозначава с мигаща цифра 1 на дисплея.

Когато се появи този сигнал, инсталираният мазнинен филтър трябва да се измие.

Сигналът се показва, когато вентилаторът е включен (ON).

За нулиране на сигнала за наситен мазнинен филтър, трябва да задържите бутон "2" натиснат за повече от 3 секунди, докато сигналът изгасне.

Сигналът може да се нулира само когато вентилаторът е включен (ON).

Сигнал за наситен въгленов филтър (само за версията с рециркулация на въздуха)

Сигналът за замърсен въгленов филтър се дава след 160 работни часа и се обозначава с мигаща цифра 2 на дисплея.

Когато се появи този сигнал, инсталираният въгленов филтър трябва да се смени.

Сигналът се показва, когато вентилаторът е включен (ON).

За нулиране на сигнала за наситен въгленов филтър, трябва да задържите бутон "2" натиснат за повече от 3 секунди, докато сигналът изгасне.

Сигналът може да се нулира само когато вентилаторът е включен (ON).

Ако се даде сигнал за двата филтъра едновременно, цифрите 1 и 2 ще мигат последователно на дисплея.

Нулирайте сигналите, като изпълните гореописаната процедура 2 пъти.

Първият път сигналът за мазнинния филтър ще се нулира, а вторият път сигналът за въгленовия филтър ще се нулира.

В стандартен режим сигналът за наситен въгленов филтър не е активиран.

Ако използвате вентилатора във версията с рециркулация на въздуха, е необходимо да активирате сигнала за наситен въгленов филтър.

Активиране на сигнала за замърсен въгленов филтър:

Поставете вентилатора в OFF и задръжте бутоните "2" и "3" натиснати едновременно за 3 секунди.

Цифрите 1 и 2 мигат последователно в продължение на 2 секунди.

Деактивиране на сигнала за наситен въглероден филтър:

Поставете вентилатора в положение OFF и задръжте едновременно бутоните "2" и "3" за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Температурна аларма

Вентилаторът е оборудван с температурен сензор, който активира двигателя на скорост 3, ако температурата в зоната на дисплея е твърде висока.

Състоянието на алармата се показва с мигащо "t" на дисплея.

Това състояние остава, докато температурата отново падне под прага на алармата.

Можете да излезете от този режим, като натиснете бутон "2", "3" или "4".

Сензорът измерва стайната температура около зоната на дисплея на всеки 30 секунди.

Символи на дисплея

Symboler	Status
1	Hastighet 1
2	Hastighet 2
3	Hastighet 3
4	Hastighet 4 (intensiv)
5	Vedlikehold av fetffilteret
6	Vedlikehold av kullfilteret
7	Vedlikehold av fetffilteret og kullfilteret
8	Temperaturalarm

Поддръжка

Внимание: Преди каквото и да е почистване или поддръжка, вентилаторът трябва да бъде изключен от електрическата мрежа, като извадите щепсела или изключите прекъсвача за захранването.

Почистване

Вентилаторът трябва да се почиства редовно, както отвътре, така и отвън (поне толкова често, колкото се извършва поддръжка на мазнините филтри). За почистване използвайте кърпа, напоена с неутрален почистващ препарат.

Избягвайте използването на абразивни или разяждащи продукти.

Внимание: Ако не спазвате правилата за почистване и подмяна на филтрите, може да възникне пожар. Ето защо е много важно да следвате внимателно това ръководство за употреба.

Производителят не носи отговорност за евентуални повреди на двигателя, пожар, причинен от липса на поддръжка, или други щети, причинени от неспазване на инструкциите.

Панел

Фиг. 20-22-23-26-27-30

Панелът за периферно изсмукване трябва да се почиства със същата честота като мазнинния филтър. Използвайте кърпа с течен, неабразивен концентриран почистващ препарат. Никога не използвайте абразивни почистващи препарати.

Мазнинен филтър

Фиг. 21-29

Улавя частиците от готварска мазнина.

Трябва да се почиства веднъж месечно (или когато електронната система покаже, че филтърът е замърсен – ако вашият модел има тази функция), с меки (неагресивни) почистващи препарати, на ръка или в съдомиялна машина при ниска температура и кратък цикъл.

При миене в съдомиялна машина металният мазнинен филтър може да загуби цвета си, но филтриращите му характеристики не се променят.

За да демонтирате мазнинния филтър, трябва да дръпнете пружинната дръжка.

Въгленов филтър (само при режим на рециркулация на въздуха)

Фиг. 28 Задържа неприятните миризми от готвене.

Въгленовият филтър може да се измива веднъж месечно (или когато електронната система покаже, че филтърът е замърсен – ако вашият модел има тази функция) в топла вода с подходящи почистващи препарати, или в съдомиялна машина при 65°C (ако се мие в съдомиялна машина, трябва да се пусне пълен цикъл без други съдове в машината).

Изцедете излишната вода, без да повредите филтъра, и след това го поставете във фурната на 100°C за 10 минути, за да изсъхне правилно.

Сменяйте "матрака" на всеки 3 години, а също и всеки път, когато платът е повреден.

Монтаж

Монтирайте въглеродния филтър на гърба на мазниния филтър и го закрепете с две пръчки.

Забележка: Пръчките са в опаковката заедно с въглеродния филтър, а не с аспиратора.

За демонтаж на филтъра процедирайте в обратен ред.

Смяна на крушката

Фиг. 31

Изключете уреда от електрическата мрежа.

Забележка: Уверете се, че лампата е студена, преди да я докоснете.

• Извадете крушката, като внимателно я повдигнете от ръба с плоска отвертка.
• Извадете изгорялата крушка и я сменете с нова 12V 20W MAX 30° Ø35 12V GU4.
• Поставете новата крушка, като процедирате в обратен ред.

Ако осветлението не работи, проверете дали крушките са поставени правилно, преди да се обърнете към техническа помощ.

Следвайте внимателно инструкциите в това ръководство. Производителят не носи отговорност за евентуални неизправности, щети или пожари, възникнали в уреда поради неспазване на инструкциите в това ръководство.

Външният вид на вентилатора може да се различава от илюстрациите в чертежите в това ръководство, но всички указания за употреба, поддръжка и монтаж остават същите.

! Важно е да запазите това ръководство, за да е достъпно по всяко време за бъдещи потребители. В случай на продажба, прехвърляне или преместване, ръководството винаги трябва да придружава продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не извършвайте никакви електрически или механични промени по продукта или вентилационните канали.

ЗАБЕЛЕЖКА: Частите, маркирани със символа (^*), са допълнителни аксесоари, които се доставят само с определени модели, или части, които не са включени в доставката и трябва да бъдат закупени отделно.

Предупреждения

Внимание! Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно завършен.

Винаги изключвайте вентилатора от захранването преди каквато и да е поддръжка или почистване, като извадите щепсела или изключите главния прекъсвач на жилището.

Винаги използвайте защитни ръкавици при монтаж и поддръжка.

Уредът не трябва да се използва от деца или лица с намалени физически или умствени способности, или от лица без опит и познания за уреда, освен ако не са под надзор или не са получили инструкции от отговорно лице, което гарантира тяхната безопасност.

Децата не трябва да бъдат оставяни без надзор, за да се предотврати игра с уреда.

Вентилаторът никога не трябва да се използва без правилно монтирана решетка!

Вентилаторът НИКОГА не трябва да се използва като опорна повърхност, освен ако това не е изрично посочено.

Помещението трябва да бъде добре проветрявано, когато кухненският вентилатор се използва заедно с други уреди, захранвани с газ или други горива.

Изходящият въздух не трябва да се отвежда в димоход, който се използва за отвеждане на дим от уреди, захранвани с газ или други горива.

Строго е забранено да се фламбира храна под вентилатора.

Отворените мазнини увреждат филтрите и могат да причинят пожар, затова трябва да се избягват във всички случаи.

Пърженето във фритюрник трябва да става под наблюдение, за да се избегне запалване на прегряло олио.

При използване заедно с печки и готварски уреди, достъпните части могат да се нагреят значително.

По отношение на техническите и безопасни мерки за отвеждане на отработения въздух, трябва стриктно да се спазват разпоредбите, издадени от местните власти.

Почиствайте вентилатора често, както отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧНО) и при всички случаи спазвайте всички инструкции за поддръжка в това ръководство.

Недостатъчното почистване на вентилатора и филтрите, както и неподмяната на филтрите, крие опасност от пожар.

Никога не използвайте или не оставяйте вентилатора без правилно монтирани лампи, за да избегнете риск от електрически удар.

Производителят не носи отговорност за евентуални проблеми или пожари, причинени от неспазване на инструкциите в това ръководство.

Този продукт е маркиран съгласно Директива 2002/96/ЕО относно отпадъци от електрическо и електронно оборудване (WEEE).

Като осигурите правилното изхвърляне на този продукт, вие допринасяте за предотвратяване на потенциални негативни последици за околната среда и човешкото здраве, които биха могли да възникнат при неправилно боравене с продукта.

Символът върху продукта или в приложената документация показва, че този продукт не трябва да се третира като обикновен битов отпадък. Той трябва да се предаде на подходящ пункт за събиране на отпадъци от електрическо и електронно оборудване за рециклиране. Продуктът трябва да се изхвърли съгласно местните разпоредби за управление на отпадъците.

За повече информация относно боравенето, рециклирането и повторната употреба на този продукт, моля, свържете се с местните власти, службата за сметосъбиране или магазина, откъдето е закупен продуктът.

Употреба

Вентилаторът е произведен за използване като версия с изсмукване с външно отвеждане или като версия с филтър с вътрешна рециркулация.

Версия с изсмукване

Въздухът се отвежда от помещението с помощта на отвеждаща тръба, която е фиксирана към свързващия фланец.

Отвеждащата тръба трябва да има същия диаметър като свързващия фланец.

Внимание! Отвеждащата тръба не се доставя и трябва да се закупи отделно.

Тръбата, дори когато е положена хоризонтално, винаги трябва да има лек наклон (около 10°) нагоре, така че въздухът лесно да се отвежда от помещението.

В случай че вентилаторът е оборудван с въглеродни филтри, те трябва да се отстранят.

Тръбите и отворите в стената, към които ще се свързва вентилаторът, трябва да имат същия диаметър като изхода за въздух (свързващия фланец).

В случай че се използват тръби и отвори в стената с по-малък диаметър, това води до по-ниска производителност на издухването и до драстично повишаване на нивото на шума.

Поради това не носим отговорност за този тип проблеми.

! Използвайте възможно най-къса тръба. ! Тръбата трябва да е възможно най-къса (максимално допустимият ъгъл на огъване е 90°). ! Избягвайте големи разлики в напречното сечение на тръбата. Използвайте тръби с възможно най-гладка вътрешна повърхност. Тръбата трябва да бъде изработена от материали, одобрени от закона.

Версия с филтър

Изсмуканият въздух се обезмаслява и се освобождава от миризми, преди да бъде върнат обратно в помещението. Когато вентилаторът се използва в тази версия, е необходимо да се инсталира допълнителна система с активен въглен.

Инсталация

Минималното допустимо разстояние между опорната повърхност на съдовете за готвене на котлона и долния ръб на аспиратора е 50 см, ако става въпрос за електрическа печка, и 65 см, ако става въпрос за газова печка или комбиниран газов котлон.

Ако инструкциите на котлона изискват по-голямо разстояние, то трябва да се спазва.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, посочено на табелката, намираща се вътре в вентилатора. Ако вентилаторът е оборудван с щепсел, той трябва да бъде свързан към лесно достъпен контакт, който отговаря на приложимите разпоредби. В случай че вентилаторът няма щепсел (директно свързване към мрежата) или ако контактът е разположен на труднодостъпно място, трябва да се инсталира одобрен двуполюсен прекъсвач, който гарантира пълно изключване от мрежата, в съответствие с клас на пренапрежение III и с инсталационните разпоредби.

Внимание! Преди да свържете веригата на вентилатора към мрежовото напрежение, проверете дали той функционира правилно и е монтиран правилно.

Вентилаторът е снабден със специален захранващ кабел. Ако кабелът е повреден, свържете се с нашия технически сервиз.

Монтаж

Този тип вентилатор трябва да бъде закрепен към тавана.

Вентилаторът е оборудван с монтажни дюбели, които подхождат на повечето видове стени/тавани. Във всички случаи е необходимо да се консултирате с квалифициран специалист, за да се уверите, че материалът е подходящ за конкретния тип стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на вентилатора.

Функция

Използвайте по-висока скорост, ако миризмите от готвене са силно концентрирани. Препоръчваме да стартирате извличането на въздуха 5 минути преди началото на готвенето и да го оставите да работи около 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. Осветление

2. ВКЛ./ИЗКЛ. Мотор

При натискане на бутон “2” моторът стартира със скорост 1.

При натискане на бутона отново вентилаторът спира (ИЗКЛ.).

3. Намаляване на скоростта

При натискане на бутон “3” скоростта се намалява от скорост 4 (интензивна) до скорост 1.

4. Увеличаване на скоростта

При натискане на клавиш “4” на дистанционното управление (OFF), вентилаторът преминава на скорост 1.

Ако натиснете клавиша, докато работи, скоростта се увеличава от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е ограничена във времето. Стандартното време е 5 минути, след което вентилаторът преминава на скорост 2.

Ако желаете да деактивирате функцията преди изтичането на времето, натиснете клавиш “3”, вентилаторът преминава на скорост 3, а ако натиснете клавиш “2”, вентилаторът се изключва.

Скоростите се обозначават със сигнал на дисплея:

OFF: Без сигнал

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: мигаща 4

5. Дисплей

Сигнал за мастния филтър

Сигналът за мастния филтър се активира след 40 работни часа и се индикира на дисплея с мигаща цифра 1.

Когато този сигнал се визуализира, инсталираният мастен филтър изисква почистване.

Сигналът се визуализира, когато вентилаторът е включен (ON).

Натиснете клавиша "Z" за повече от 3 секунди, докато сигналът за мастния филтър изгасне, за да го нулирате.

Вентилаторът трябва да е включен (ON) при нулирането на сигнала.

Сигнал за въглеродния филтър (само за версията с филтър)

Сигналът за въглеродния филтър се активира след 160 работни часа и се показва на дисплея като мигаща цифра 2.

Когато се появи този сигнал, инсталираният въглероден филтър трябва да се смени.

Сигналът се показва, когато вентилаторът е включен (ON).

Натиснете клавиша "2" за повече от 3 секунди, докато сигналът за

въглеродния филтър изгасне, за да го нулирате.

Вентилаторът трябва да е включен (ON) при нулирането на сигнала.

Ако сигналите за двата филтъра се активират едновременно, цифрите 1 и 2 мигат последователно на дисплея.

За да нулирате сигнала, повторете описаната по-горе процедура 2 пъти.

При първия път се нулира сигналът за мастния филтър, при втория – за въглеродния филтър.

По подразбиране сигналът за въглеродния филтър не е активиран.

Ако вентилаторът се използва като версия с филтър, сигналът за въглеродния филтър трябва да се активира.

Активиране на сигнала за въглеродния филтър:

Изключете вентилатора (OFF) и задръжте клавишите "2" и "3" натиснати едновременно за 3 секунди.

Цифрите 1 и 2 мигат последователно в продължение на 2 секунди.

Деактивиране на сигнала за праховия филтър:

Изключете вентилатора (OFF) и задръжте клавишите "2" и "3" натиснати едновременно за 3 секунди.

Цифрата 1 мига за 2 секунди.

Температурна аларма

Вентилаторът е оборудван с температурен сензор, който стартира двигателя на скорост 3, ако температурата около дисплея е твърде висока.

Алармата се индикира на дисплея чрез мигащата буква t.

Алармата остава активирана, докато температурата не спадне под максимално допустимата.

Ако натиснете някой от клавишите "2", "3" или "4", алармата се деактивира.

Сензорът измерва температурата до областта на дисплея на всеки 30 секунди.

Визуализации на дисплея

Visualising	Tillständ
1	Hastighet 1
2	Hastighet 2
3	Hastighet 3
4	Hastighet 4 (intensiv)
5	Underhäll av fettfiltret
6	Underhäll av kolfiltret
7	Underhäll av fettfiltret och kolfiltret
8	Temperaturlarm

Поддръжка

Внимание! Винаги изключвайте вентилатора от захранването, преди да започнете какъвто и да е вид поддръжка или почистване, като изключите главния прекъсвач на дома.

Почистване

Вентилаторът трябва да се почиства често, както отвътре, така и отвън (поне на същите интервали на поддръжка като мазнините филтри). При почистване използвайте кърпа, напоена с неутрален почистващ препарат.

Избягвайте продукти, които съдържат абразивни вещества.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Внимание: Имайте предвид, че недостатъчното почистване на уреда и неизвършването на смяна на филтрите може да доведе до риск от пожар. Затова следвайте внимателно горните инструкции.

Производителят не носи отговорност за евентуални повреди на двигателя или електрически повреди, причинени от недостатъчна поддръжка или от неспазване на тези инструкции.

Имайте предвид, че недостатъчното почистване на уреда и филтрите може да доведе до риск от пожар. Затова следвайте внимателно горните инструкции.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте външния панел на аспиратора на същите интервали като мазниния филтър, като използвате кърпа и течен почистващ препарат, който не е твърде силен. Избягвайте употребата на абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Той улавя мазнините частици, които се образуват по време на готвене.

Филтърът трябва да се почиства веднъж месечно (или когато индикаторът за насищане на филтъра – ако има такъв на вашия модел – покаже, че това е необходимо), с мек почистващ препарат, на ръка или в съдомиялна машина, на ниска температура и с кратък цикъл.

При миене в съдомиялна машина металният мазнинен филтър може да се обезцвети, без това по никакъв начин да повлияе на способността му да улавя мазнини.

За да свалите филтъра, издърпайте дръжката, която се освобождава с помощта на пружина.

Въглероден филтър (само за версията с филтър)

Фиг. 28

Въглеродният филтър улавя неприятните миризми, които възникват по време на готвене.

Въглеродният филтър може да се измива на всеки два месеца (или когато индикаторът за насищане на филтъра – ако има такъв на вашия модел – покаже, че това е необходимо) с топла вода и подходящ препарат за почистване, или в съдомиялна машина при 65°C (ако филтърът се мие в съдомиялна машина, трябва да се пусне пълна програма без други съдове в машината).

Отстранете излишната вода, без да повредите филтъра, и след това го подсушете във фурна при 100°C за 10 минути.

Сменяйте филтъра на всеки три години и всеки път, когато е повреден.

- Монтаж

Инсталирайте въглеродния филтър от задната страна на мазнинния филтър и го закрепете с два пръта.

Внимание! Прътите се доставят с опаковката на въглеродния филтър, а не с вентилатора.

Следвайте инструкциите в обратен ред, за да демонтирате филтъра.

Смяна на крушките

Фиг. 31

Изключете уреда от електрическата мрежа.

Внимание! Уверете се, че крушките са изстинали, преди да ги докоснете.

Извадете крушката, като внимателно я повдигнете с плоска отвертка за ръба. – Отстранете крушката, която трябва да се замени, и поставете PHILIPS STANDARD LINE крушка с код 425409, 12V 20W, 30° Ø35 12V GU4. Монтирайте новата крушка, като следвате инструкциите по-горе в обратен ред.

Ако осветлението не работи, проверете дали крушките са правилно завинтени в гнездата си, преди да се свържете с техническия сервиз.

Моля, спазвайте всички инструкции в това ръководство. Производителят не носи отговорност за евентуални грешки, щети или пожари, причинени от уреда, но произтичащи от неспазване на инструкциите в това ръководство.

Аспираторът може да има различен външен вид в сравнение с модела на фигурите в това ръководство. Инструкциите за употреба, поддръжка и монтаж обаче са непроменени.

! Важно е да съхранявате това ръководство, за да имате възможност да го прочетете по-късно. При препродажба, прехвърляне или преместване трябва да се погрижите ръководството да следва аспиратора. ! Прочетете внимателно инструкциите: те съдържат важна информация за монтажа, употребата и безопасността. ! Не трябва да се извършват електрически или механични промени по аспиратора или по изпускателната тръба.

Забележка: Компонентите, обозначени със символа (^*), са допълнително оборудване, което се доставя само за определени модели, или са компоненти, които не се доставят и трябва да се закупят отделно.

Предупреждения

Внимание: уредът не трябва да се свързва към електрическата мрежа, преди монтажът да е напълно завършен.

Преди да извършвате каквато и да е почистване или поддръжка, изключете аспиратора от електрическата мрежа, като извадите щепсела или изключите главния прекъсвач в дома.

При всички монтажни и поддържащи дейности трябва да се носят работни ръкавици.

Уредът не трябва да се използва от деца или от лица с намалени сетивни способности или умствени възможности, или без необходимия опит и познания, освен ако употребата се извършва под надзор или с указания от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да не им се дава възможност да си играят с аспиратора.

Аспираторът никога не трябва да се използва без правилно монтирана решетка!

Аспираторът НИКОГА не трябва да се използва като опорна повърхност, освен ако това изрично не е разрешено.

Помещението трябва да има достатъчна вентилация, когато кухненският аспиратор се използва едновременно с други уреди, които изгарят газ или други горива.

Засмуканият въздух не трябва да се отвежда в тръби, които се използват за извеждане на дим от уреди, изгарящи газ или други горива.

Строго е забранено да се фламбира под аспиратора.

Използването на открит огън е опасно за филтрите и може да причини пожар, затова винаги трябва да се избягва.

Пърженето в масло трябва да става под наблюдение, за да се предотврати запалването на прегрялото масло.

Достъпните части могат да станат много горещи, когато се използват с уреди за готвене.

По отношение на необходимите технически мерки и изисквания за безопасност за отвеждане на въздуха, трябва да се спазват стриктно всички разпоредби на местните власти.

Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ МЕСЕЧНО; спазвайте във всички

случаи указанията в раздела за поддръжка в това ръководство).

Неспазването на изискванията за почистване на аспиратора и за подмяна и почистване на филтрите води до опасност от пожар.

Аспираторът не трябва да се използва или оставя без правилно поставени крушки поради опасност от токов удар.

Производителят не носи отговорност за евентуални грешки, щети или пожари, причинени от уреда, но произтичащи от неспазване на инструкциите в това ръководство.

Този уред е маркиран в съответствие с Европейската директива 2002/96/ЕО за отпадъци от електрическо и електронно оборудване (WEEE).

Електрическото и електронното оборудване съдържа материали, компоненти и вещества, които могат да бъдат вредни за човешкото здраве и за околната среда, ако изхвърленото електрическо и електронно оборудване не се третира правилно.

Електрическото и електронното оборудване е маркирано със следния символ:

зачеркнат контейнер за отпадъци. Той символизира, че електрическото и електронното оборудване не трябва да се изхвърля заедно с неразделени битови отпадъци, а трябва да се събира отделно.

Всички общини са създали схеми за събиране, където електрическото и електронното оборудване може да се предава безплатно от гражданите на площадки за рециклиране и други места за събиране или се приема директно от домакинствата. Повече информация можете да получите от техническата служба на общината.

Употреба

Аспираторът е проектиран за използване в изпускателен вариант с външно отвеждане или в рециркулационен вариант с вътрешна циркулация.

Изпускателен вариант

Парите се отвеждат навън чрез изпускателна тръба, закрепена към свързващия фланец.

Диаметърът на изпускателната тръба трябва да съответства на диаметъра на свързващия пръстен.

Внимание! Изпускателната тръба не се доставя и трябва да се закупи.

В хоризонталната част тръбата трябва да има лек наклон (около 10°), за да се улесни отвеждането на въздуха извън помещението.

Ако аспираторът е оборудван с въгленови филтри, те трябва да се отстранят.

Свържете аспиратора към изпускателната тръба и отвора в стената, който трябва да има диаметър, съответстващ на въздухоотвеждането (свързващ фланец).

Ако тръбата и отворът са с по-малък диаметър, капацитетът на изсмукване се влошава и шумът се увеличава значително.

Производителят не носи отговорност в тази връзка.

! Използвайте възможно най-къса тръба.

! Използвайте тръба с възможно най-малко извивки (макс. ъгъл на извивката: 90°).

! Избягвайте резки промени в сечението на тръбата. ! Използвайте тръба с възможно най-гладка вътрешна повърхност. ! Материалите на тръбата трябва да са одобрени съгласно правилата.

Рециркулационен вариант

Входящият въздух се обезмаслява и миризмата се отстранява, преди въздухът да се върне в помещението. За да използвате аспиратора в този вариант, трябва да се монтира допълнителна филтрираща система на основата на активен въглен.

Монтаж

Минималното разстояние между опорната повърхност на готварските съдове върху печката и долната част на аспиратора не трябва да бъде по-малко от 50 см при електрически котлони и не по-малко от 65 см при газови горелки или печки с газови горелки и електрически котлони.

Ако инструкцията на газовата печка посочва по-голямо разстояние, трябва да се спазва то.

Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението, показано на табелката вътре в аспиратора. Ако аспираторът е оборудван с щепсел, той трябва да бъде свързан към лесно достъпен контакт, който отговаря на приложимите стандарти. Ако аспираторът не е оборудван с щепсел (директно свързване към електрическата мрежа) или ако щепселът не е в лесно достъпно място, трябва да се монтира двуполюсен прекъсвач в съответствие със стандартите, който осигурява пълно изключване от електрическата мрежа в случай на условия от категория на пренапрежение III, и в съответствие с правилата за електрически инсталации.

Внимание! Винаги проверявайте дали захранващият кабел е монтиран правилно, преди веригата на аспиратора да бъде свързана към захранващата мрежа и да се извърши проверка на правилното функциониране.

Аспираторът е оборудван със специален захранващ кабел; ако този кабел бъде повреден, той трябва да се поръча от техническата служба.

Монтаж

Този тип аспиратор трябва да се монтира на тавана.

Аспираторът е оборудван с дюбели за закрепване, които подхождат на повечето стени/тавани. Въпреки това е необходимо да се консултирате с квалифициран техник, за да се уверите, че материалите са подходящи и отговарят на типа стена/таван. Стената/таванът трябва да е достатъчно здрав, за да издържи теглото на аспиратора.

Функция

Използвайте най-високата скорост при голяма концентрация на пари в кухнята. Препоръчително е да включите аспиратора 5 минути преди началото на готвенето и да го оставите включен още около 15 минути след приключване на готвенето.

1. ВКЛ./ИЗКЛ. осветление

2. ВКЛ./ИЗКЛ. мотор

При натискане на клавиш "2", моторът преминава на скорост 1. При натискане на клавиша под функцията, аспираторът се изключва (OFF).

3. Намаляване на скоростта

При натискане на клавиш "3" скоростта се намалява; от скорост 4 (интензивна) до скорост 1.

4. Увеличаване на скоростта

При натискане на клавиш "4", когато аспираторът е на OFF, той преминава на скорост 1.

При натискане на клавиша под функцията, скоростта се увеличава; от скорост 1 до скорост 4 (интензивна).

Интензивната скорост е с таймер. Нормалната настройка на таймера е 5 минути, след което аспираторът преминава на скорост 2.

За да изключите функцията преди изтичане на зададеното време, натиснете клавиш "3", след което аспираторът преминава на скорост 3; при натискане на клавиш "2" аспираторът се изключва.

Всяка скорост има съответен индикатор на дисплея:

OFF: Без индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 мигащи

5. Дисплей

Сигнализация от мазнинния филтър:

Сигнализацията от мазнинния филтър се появява след 40 часа работа и се показва на дисплея чрез мигащото число 1.

Когато тази сигнализация се включи, монтираният мазнинен филтър трябва да се измие.

Сигнализацията се вижда, когато абсорбаторът е включен.

За да изтриете сигнализацията от мазнинния филтър, натиснете бутон "2" за повече от 3 секунди, докато сигнализацията изгасне.

Сигнализацията може да се изтрие, когато абсорбаторът е включен.

Сигнализация от въгленовия филтър (само за версията с филтриране)

Сигнализацията от въгленовия филтър се появява след 160 часа работа и се показва на дисплея чрез мигащото число 2.

Когато тази сигнализация се включи, монтираният въгленов филтър трябва да се смени.

Сигнализацията се вижда, когато абсорбаторът е включен.

За да изтриете сигнализацията от въгленовия филтър, натиснете бутон

"2" за повече от 3 секунди, докато сигнализацията изгасне.

Сигнализацията може да се изтрие, когато абсорбаторът е включен.

При едновременна сигнализация от двата филтъра, числата 1 и 2 мигат последователно на дисплея.

Нулирането става, като изпълните горната процедура 2 пъти.

Първият път се нулира сигнализацията от мазнинния филтър, а вторият път се нулира сигнализацията от въгления филтър.

При стандартната функция сигнализацията от въгления филтър не е свързана.

Ако използвате аспиратора във филтриращия вариант, трябва да свържете сигнализацията от въгления филтър.

Свързване на сигнализацията от въгления филтър:

Поставете аспиратора на OFF и задръжте бутоните “2” и “3” натиснати едновременно за 3 секунди.

Цифрите 1 и 2 мигат последователно в продължение на 2 секунди.

Прекъсване на сигнализацията от въгления филтър:

Поставете аспиратора на OFF и задръжте бутоните “2” и “3” натиснати едновременно за 3 секунди.

Цифрата 1 мига в продължение на 2 секунди.

Температурна аларма

Аспираторът е оборудван с температурен сензор, който стартира двигателя на 3-та скорост, ако температурата в областта на дисплея е твърде висока.

Аларменото състояние се показва на дисплея чрез мигащата буква t.

Това състояние продължава, докато температурата спадне под алармения праг.

Можете да прекъснете функцията, като натиснете бутона *2,3 4.

Сензорът проверява температурата в областта на дисплея на всеки 30 секунди.

Дисплеи

Visning	Tilstand
1	Hastighed 1
2	Hastighed 2
3	Hastighed 3
4	Hastighed 4 (intensiv)
5	Vedligeholdse af fedtfilter
6	Vedligeholdse af kulfilter
7	Vedligeholdse af fedtfilter og kulfilter
8	Temperatur-alarm

Поддръжка

Внимание! Преди да извършите каквото и да е почистване или поддръжка, аспираторът трябва да бъде изключен от електрическата мрежа, като извадите щепсела от контакта или изключите главния прекъсвач на дома.

Почистване

Аспираторът трябва да се почиства редовно отвън и отвътре (поне със същата честота като поддръжката на мазнините филтри). При почистване използвайте кърпа, напоена с неутрални, меки почистващи препарати в течна форма.

Избягвайте употребата на продукти, съдържащи абразивни вещества. НИКОГА НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Внимание: Неспазването на инструкциите за почистване на уреда и замяна на филтрите води до опасност от пожар. Затова се препоръчва стриктно спазване на инструкциите.

Производителят не носи отговорност за евентуални повреди на мотора, пожари, причинени от недостатъчна поддръжка на уреда, или неспазване на горепосочените инструкции.

Панел

Фиг. 20-22-23-26-27-30

Почиствайте панелите за периферно изсмукване със същата честота като мазнинния филтър; използвайте кърпа и течен почистващ препарат, който не е твърде силен. Никога не използвайте продукти с абразивни вещества.

Мазнинен филтър

Фиг. 21-29

Задържа мазнинните частици, които се образуват по време на готвене.

Мазнинният филтър трябва да се почиства с меки почистващи препарати веднъж месечно (или когато системата за сигнализация за насищане на филтъра покаже необходимост – ако тази функция съществува в закупения модел); филтърът може да се мие и в съдомиялна машина при ниска температура и кратък цикъл на миене.

При миене в съдомиялна машина металният мазнинен филтър може да се обезцвети, но това няма да повлияе отрицателно на филтриращите му свойства.

Издърпайте пружинната дръжка, за да демонтирате мазнинния филтър.

Въгленов филтър (само за версията с филтър)

Фиг. 28

Филтърът улавя миризми от готвене.

Въгленовият филтър може да се мие на всеки два месеца (или когато сигналната система покаже необходимост от почистване на филтрите – ако тази функция е налична в закупения модел) с топла вода и подходящи почистващи препарати, или в съдомиялна машина при 65°C (при миене в съдомиялна машина трябва да се изпълни пълен цикъл на миене без съдове в машината).

Отстранете излишната вода, без да повредите филтъра; след това поставете филтъра във фурната за 10 минути при 100°C, за да изсъхне напълно.

Сменяйте малката подложка на всеки 3 години и когато тъканта е повредена.

Монтаж

Монтирайте въгленовия филтър на гърба на мазнинния филтър и го закрепете с двата пръта.

Внимание! Малките пръти са приложени в опаковката на въгленовия филтър и не се намират върху аспиратора.

• При демонтиране на филтъра следвайте обратната процедура.

Смяна на крушките

Фиг. 31

Изключете уреда от електрическата мрежа.

Внимание! Уверете се, че крушката е студена, преди да я докосвате.

Отстранете крушката, като използвате плоска отвертка, за да избутате ръба на крушката навън. Извадете старата крушка и я сменете с нова крушка 12V 20W 30° Ø35 12V GU4. Поставете новата крушка, като следвате обратната процедура.

Ако осветлението не работи, проверете дали крушката е поставена правилно в гнездото, преди да се свържете със сервизен център.

Спазвайте стриктно инструкциите, посочени в това ръководство.

Производителят не носи отговорност за евентуални повреди, щети или пожари, причинени от неспазване на инструкциите в това ръководство.

Аспираторът може да има различни функции в зависимост от фигурите, показани в ръководството, но инструкциите за употреба, поддръжка и монтаж остават същите.

! Важно е да запазите това ръководство за бъдещи справки. При продажба, прехвърляне или преместване на продукта, уверете се, че ръководството остава с продукта. ! Прочетете внимателно инструкциите: те съдържат важна информация относно монтажа, употребата и безопасността. ! Не правете никакви електрически или структурни модификации нито по продукта, нито по вентилационните канали.

Забележка: Елементите, отбелязани с (^*), са опционални аксесоари и се доставят само с определени модели или елементи, които се закупуват.

Внимание

ПРЕДУПРЕЖДЕНИЕ! Не включвайте уреда, докато монтажът не е завършен.

Преди всяка почистване или поддръжка, изключете аспиратора от контакта или прекъснете електрическата връзка към главния прекъсвач на дома.

По този начин изключете електрическото захранване на аспиратора.

Уредът не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени способности, или с липса на опит и познания, освен ако не са под надзор или не са инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Никога не използвайте аспиратора, ако чувате неприятен шум от триене по време на работа.

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi olarak kullanılmamalıdır.

Mutfak davlumbazı, diğer yanma gazları veya yakıtları kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde havalandırılmalıdır.

Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği dumanların atılması için kullanılan bir boruya verilmemelidir.

Davlumbazın altında açık alevle pişirme kesinlikle yasaktır.

Açığa çıkan alevlerin filtreye zarar vermesi ve yangın riski açısından açık alevden sakının.

Her türlü kızartma, yağın aşırı kızmasını ve alevlenmesini engelleyecek şekilde dikkatle yapılmalıdır.

Erişilebilir parçalar, pişirme cihazları ile kullanıldıklarında sıcak olabilirler.

Duman tahliyesi için kabul edilen teknik ve güvenlik önlemleri söz konusu olduğunda, yetkili makamlar tarafından sunulanları yakından takip etmek önemli bir husustur.

Davlumbaz, hem içten hem dıştan düzenli olarak temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında sunulan bakım talimatları ile uyum içinde ilerlemek için gereklidir).

Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın riskine neden olur.

Olası elektrik toklarından kaçınmak için lamba düzgün biçimde takılmadan davlumbazı kullanmayınız veya budurma bırakmayınız.

Üretici, bu el kitabında yer alan talimatlara uyulmasından kaynaklanan cihaz arızaları, hasarları ve yangınlara karşı sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığının söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkilerini önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

За подробна информация относно условията за рециклиране на този продукт, моля, обърнете се към съответния отдел на общината, в която се намирате, към службата за изхвърляне на отпадъци или към търговеца на продукта.

Употреба

Аспираторът е проектиран като модел с отвеждане на въздуха навън или с филтър.

Модел с отвеждане на въздуха

Кухненските изпарения се отвеждат навън чрез тръба, закрепена към свързващия фланец.

Диаметърът на отвеждащата тръба трябва да бъде равен на диаметъра на свързващия пръстен.

Внимание! Отвеждащата тръба не се доставя с продукта. Тя трябва да се закупи отделно.

В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да може въздухът лесно да се отвежда навън.

Ако аспираторът има въглеродни филтри, те трябва да бъдат отстранени.

Свържете аспиратора към отворите и изходите на стената. Диаметърът трябва да бъде същият като този на въздушния изход (свързващия пръстен).

Тръбите и отворите в стената с по-малък диаметър намаляват ефективността на смученето и значително увеличават шума.

Следователно не се поема отговорност за това. Използвайте възможно най-къса отвеждаща тръба.

Използвайте тръба с възможно най-малко колена (максимален ъгъл на огъване: 90°). Избягвайте внезапни промени в сечението (ширината) на тръбата. Изберете тръба с възможно най-гладка вътрешна повърхност. Материалът на тръбата трябва да бъде одобрен от закона.

Модел с филтър

Аспирираният въздух се почиства от миризми и мазнини, преди да бъде върнат обратно в помещението. За да използвате аспиратора в този вариант, е необходимо да инсталирате система с активен въгленен филтър.

Монтаж

Минималното разстояние между съдовете за готвене върху печката и най-ниската част на аспиратора трябва да бъде не по-малко от 50 см за електрически котлони и не по-малко от 65 см за газови или комбинирани котлони.

Ако в инструкциите за монтаж на газовите котлони е посочено по-голямо разстояние, трябва да се спазва то.

Електрическо свързване

Основното захранване трябва да съответства на стойността, посочена на табелката вътре в аспиратора. Ако аспираторът е с щепсел, той трябва да се включи в контакт, който отговаря на действащите разпоредби и е на достъпно място. Ако уредът не е свързан с щепсел (директно към мрежата) или ако щепселът не е на достъпно място, използвайте двуполюсен прекъсвач, отговарящ на стандартите, който осигурява пълно изключване от мрежата при условия на категория на пренапрежение III.

Внимание: Преди да свържете отново аспиратора към захранването и да проверите дали работи правилно, проверете дали захранващият кабел е свързан правилно. Аспираторът е с предпазен захранващ кабел; ако кабелът е повреден, свържете се с оторизиран сервиз.

Монтаж

Този тип аспиратори трябва да се закрепват към тавана.

Аспираторът се доставя с различни дюбели, подходящи за много видове стени/тавани. Въпреки това, компетентен техник трябва да потвърди годността на материалите за конкретния тип стена/таван. Стената/таванът трябва да издържа теглото на аспиратора. Не монтирайте уреда върху плочки, мазилка или силиконови повърхности. Монтирайте само на стена.

Работа

При прекомерно образуване на пари в кухнята използвайте висока скорост на смукане. Препоръчително е да включите аспиратора 5 минути преди започване на готвене, да го оставите да работи по време на готвене и 15 минути след приключване на готвенето.

1. ON/OFF Осветление (ВКЛ./ИЗКЛ.)

2. ON/OFF Двигател

При натискане на бутон „2“ двигателят преминава на скорост 1. При натискане по време на работа аспираторът преминава в състояние OFF (ИЗКЛ.).

3. Намаляване на скоростта

При натискане на бутон "3" скоростта се намалява от 4-та скорост (интензивна) на 1-ва скорост.

4. Увеличаване на скоростта

Когато аспираторът е изключен (OFF), натискането на бутон "4" увеличава работната скорост до ниво 1.

По време на работа, при натискане на бутона, скоростта се увеличава от ниво 1 до ниво 4 (интензивна).

Интензивната скорост е с времеви ограничения. Стандартното време е 5 минути. След изтичане на това време аспираторът преминава на скорост 2.

За да прекратите интензивната скорост, без да чакате изтичането на времето, е достатъчно да натиснете бутон "3". По този начин работната скорост на аспиратора веднага се намалява до ниво 3. При натискане на бутон "2" аспираторът ще се изключи.

На всеки режим на скорост съответства индикация на дисплея: ИЗКЛ./ИЗКЛЮЧЕН: няма индикация

Скорост 1: 1

Скорост 2: 2

Скорост 3: 3

Скорост 4: 4 (мига)

5. Дисплей

Индикация за смяна на мастния филтър

Индикацията за смяна на мастния филтър се появява след 40 часа работа на аспиратора и се обозначава с мигаща цифра 1 на дисплея.

Когато се появи тази индикация на дисплея, мастният филтър, монтиран в аспиратора, трябва да се почисти.

Това предупреждение може да се види, докато аспираторът е ВКЛЮЧЕН/В РАБОТА.

За да премахнете предупреждението за смяна на мазнината филтър, е достатъчно да натиснете и задържите бутон "2" за повече от 3 секунди, докато предупреждението изчезне.

Премахването на предупреждението е възможно само когато аспираторът е в положение ВКЛЮЧЕН/В РАБОТА.

Предупреждение за смяна на въглеродния филтър (само за версия с филтър)

Сигналът, че е време за смяна на въглеродния филтър, се появява след 160 часа работа на аспиратора и на екрана започва да мига цифрата 2.

Когато се появи този сигнал, въглеродният филтър, монтиран на аспиратора, трябва да бъде заменен с нов.

Този сигнал може да се види само когато аспираторът е в положение ВКЛЮЧЕН/В РАБОТА.

За да премахнете това предупреждение за мазнината филтър от екрана, е достатъчно да натиснете и задържите бутон "2" за повече от три секунди, докато изчезне.

Премахването на предупреждението от екрана става само когато аспираторът е в положение ВКЛЮЧЕН/В РАБОТА.

Ако и двата филтъра дадат предупреждение едновременно, на екрана ще мигат последователно цифрите 1 и 2.

Процедурата за нулиране се извършва чрез повторение на описаната по-горе процедура два пъти.

При първото повторение се нулира предупреждението за мазнината филтър, а при второто – предупреждението за въглеродния филтър.

В стандартен режим предупреждението за въглеродния филтър не е активно.

Ако аспираторът е във версия с филтър, е необходимо да се активира предупреждението за въглеродния филтър.

Активиране на предупреждението за въглеродния филтър:

Настройте аспиратора на позиция OFF/ИЗКЛЮЧЕН и задръжте бутоните "2" и "3" едновременно за 3 секунди.

Цифрите 1 и 2 ще мигат за 2 секунди.

Деактивиране на предупреждението за въглеродния филтър:

Настройте аспиратора на позиция OFF/ИЗКЛЮЧЕН и задръжте бутоните "2" и "3" едновременно за 3 секунди.

Цифрата 1 ще мига за 2 секунди.

Термична аларма

Аспираторът е оборудван с термичен сензор, който при твърде висока температура на екрана автоматично включва мотора на 3-та скорост.

Аларменото състояние се обозначава с мигаща буква "t" на екрана.

Това състояние продължава, докато температурата, причинила алармата, спадне под аларменото ниво.

От този режим може да се излезе чрез натискане на бутоните "2", "3" или "4".

На всеки 30 секунди сензорът проверява температурата на екрана.

Информация, показана на екрана

Görüntülenen	Belirtmiş durum
1	Hiz 1
2	Hiz 2
3	Hiz 3
4	Hiz 4 (Yogun)
5	Yağ filtresinin bakimmune
6	Karbon filtresinin bakimmune
7	Yağ ve Karbon filtresinin bakimmune
8	Sıçakkı Alarmı

Поддръжка

ВНИМАНИЕ! Преди извършване на каквато и да е поддръжка, изключете аспиратора от електрическата мрежа.

Ако уредът е свързан с щепсел и контакт, извадете щепсела от контакта.

Почистване

Аспираторът и неговата външна повърхност трябва да се почистват редовно (поне толкова често, колкото извършвате поддръжката на мазниния филтър). Почиствайте с кърпа, напоена с топла вода и неутрален течен препарат. Не използвайте абразивни продукти.

НЕ ИЗПОЛЗВАЙТЕ АЛКОХОЛ!

Предупреждение: Неспазването на основните инструкции за почистване на аспиратора и неподмяната на филтрите може да доведе до пожар.

Затова ви препоръчваме да спазвате тези инструкции.

Производителят не носи отговорност за повреда на двигателя или пожар, причинени от неправилна поддръжка или неспазване на горепосочените препоръки за безопасност.

Панел за периферно изсмукване

Фигури 20-22-23-26-27-30

Почиствайте периферията на панела на аспиратора със същата честота, както мазнинния филтър, като използвате кърпа и неабразивен течен препарат, който не е прекалено концентриран. Никога не използвайте абразивни вещества.

Мазнинен филтър

Фигури 21-29

Улавя мазнинните частици, образувани при готвене.

Мазнинният филтър трябва да се почиства веднъж месечно (или когато системата за индикация за насищане на филтъра – ако е налична в закупения модел – покаже това) с некиселинен препарат, на ръка или в съдомиялна машина, програмирана на ниска температура и кратък цикъл.

Ако се мие в съдомиялна машина, цветът на мазнинния филтър може леко да избледнее, но това не влияе на филтриращата му способност.

За да извадите мазнинния филтър, издърпайте освобождаващия лост на пружината.

Въгленов филтър (само при модели с филтър)

Фигура 28

Филтърът абсорбира неприятните миризми, причинени от готвенето.

Въгленовият филтър може да се мие на всеки два месеца (или когато системата за индикация за насищане на филтъра – ако вашият модел я има – покаже необходимостта) с гореща вода и подходящ препарат или в съдомиялна машина при 65°C (ако използвате съдомиялна, изберете пълна програма).

Отстранете излишната вода, без да повредите филтъра, и го поставете за 10 минути във фурна, загрята до 100°C, за да изсъхне напълно.

Сменяйте филтъра на всеки 3 години или когато тъканта се износи.

Монтаж

Поставете въгленовия филтър зад мазнинния филтър и го закрепете с двата пръта.

Внимание! Прътите са включени в опаковката на въгленовия филтър, а не в опаковката на аспиратора.

• За да свалите филтъра, изпълнете процедурата в обратен ред.

Смяна на крушките

Фигура 31

Изключете аспиратора от електрическата мрежа.

Предупреждение! Преди да докоснете крушките, се уверете, че са изстинали.

• За да развиете крушката, използвайте малка отвертка като лост, като я поставите върху ръба на крушката.
• Извадете старата крушка, като я плъзнете, и я заменете с нова 12V 20W 30° Ø35 12V GU4.
• След като извършите замяната, следвайте инструкциите по-долу, за да поставите новата крушка в обратна посока.

Ако лампите не светят, преди да се обадите на техническа поддръжка, уверете се, че са поставени правилно в гнездата си.
