PLM5121N2 - косачка за трева MAKITA - Безплатно ръководство за потребителя

Тип продукт	Термична косачка за трева със събирателна торба
Марка	Makita
Модел	PLM5121N2
Двигател	Бензинов 4-тактов, серия Briggs & Stratton
Работен обем	190 cm³
Номинална мощност	2,4 kW
Ширина на рязане	460 mm
Регулиране на височината на рязане	25 до 70 мм, 5 позиции
Обем на събирателната торба	60 L
Нетно тегло	31,1 kg
Капацитет на горивния резервоар	1,0 L
Капацитет на резервоара за масло	0,6 L
Скорост на празен ход	2 800 об/мин
Гарантирано ниво на звукова мощност	96 dB(A)
Видове рязане	Събиране, нарязване (мулчиране), задно изхвърляне
Система за стартиране	Ръчен стартер с грунд за запалване
Устройства за безопасност	Двигателна спирачка, спирателен лост, защитен капак
Текуща поддръжка	Почистване на въздушния филтър на всеки 25 ч, смяна на масло, заточване на нож
Предназначение	Домашно, частно градинарство (макс. 50 ч/год)
Гаранция	Валидна само за домашна употреба

Често задавани въпроси - PLM5121N2 MAKITA

Как да стартирам двигателя на косачката Makita PLM5121N2?

Уверете се, че резервоарът съдържа гориво и маслото е на ниво. Натиснете 3 до 5 пъти грунда за запалване. Поставете лоста на дросела в затворено положение « ⋅ » ако двигателят е студен. Дръжте спирателния лост притиснат към кормилото, след което рязко дръпнете стартерния лост. Освободете спирателния лост за спиране.

Как да регулирам височината на рязане?

Спрете двигателя и изключете кабела на свещта. Използвайте централния лост за регулиране, разположен на платформата. Натиснете лоста към колелото, след което го повдигнете или спуснете, за да изберете от 5 позиции (25 до 70 мм). Всички колела се регулират едновременно.

Как да превключа в режим на нарязване (мулчиране)?

С изключен двигател и неподвижен нож, повдигнете задния капак, отстранете събирателната торба. Поставете накрайника за нарязване в платформата и го фиксирайте с бутона. Затворете капака. Тревата ще бъде фино нарязана и ще се разположи като тор.

Какво да направя, ако двигателят не стартира?

Проверете дали дроселът е в правилна позиция, горивният резервоар не е празен, свещта за запалване е добре свързана и чиста. Ако карбураторът е залят, извадете въздушния филтър и дръпнете няколко пъти стартера.

Как да почистя въздушния филтър?

След 25 часа употреба, свалете капака на филтъра. Извадете пенопластовия елемент и го измийте със сапунена вода (не използвайте бензин). Изсушете го, след което добавете няколко капки масло SAE30. Монтирайте обратно филтъра и затворете капака.

Как да поддържам ножа?

Изключете запалителната свещ. Защитете ръцете си с ръкавици. Наклонете косачката, отстранете централния болт и шайбата. Заточете ножа, като запазите оригиналния фаски, след което го балансирайте върху отвертка. Смажете коляновия вал преди монтаж. Затегнете болта на 35-45 Nm.

Какви са важните предпазни мерки за безопасност?

Прочетете ръководството. Никога не косете с хора или животни наблизо. Носете здрави обувки и дълги панталони. Не използвайте косачката на стръмни наклони. Спрете двигателя преди каквато и да е намеса. Не докосвайте движещия се нож.

Как да съхранявам косачката извън сезона?

Изпразнете горивния резервоар с помощта на помпа. Стартирайте двигателя, за да изгорите останалото гориво. Изсипете 20 мл масло в горивната камера. Почистете и смажете косачката. Съхранявайте я на сухо място, защитено от замръзване.

Какво двигателно масло да използвам?

Използвайте качествено масло SAE30. Проверявайте нивото на маслото преди всяка употреба. Сменяйте маслото съгласно ръководството на двигателя (на всеки 25 часа или в началото на сезона).

Какво да направя при необичайни вибрации?

Спрете незабавно двигателя и изключете свещта. Проверете ножа: той може да е дисбалансиран или разхлабен. Затегнете болта на ножа с момент на затягане 35-45 Nm или балансирайте ножа след заточване.

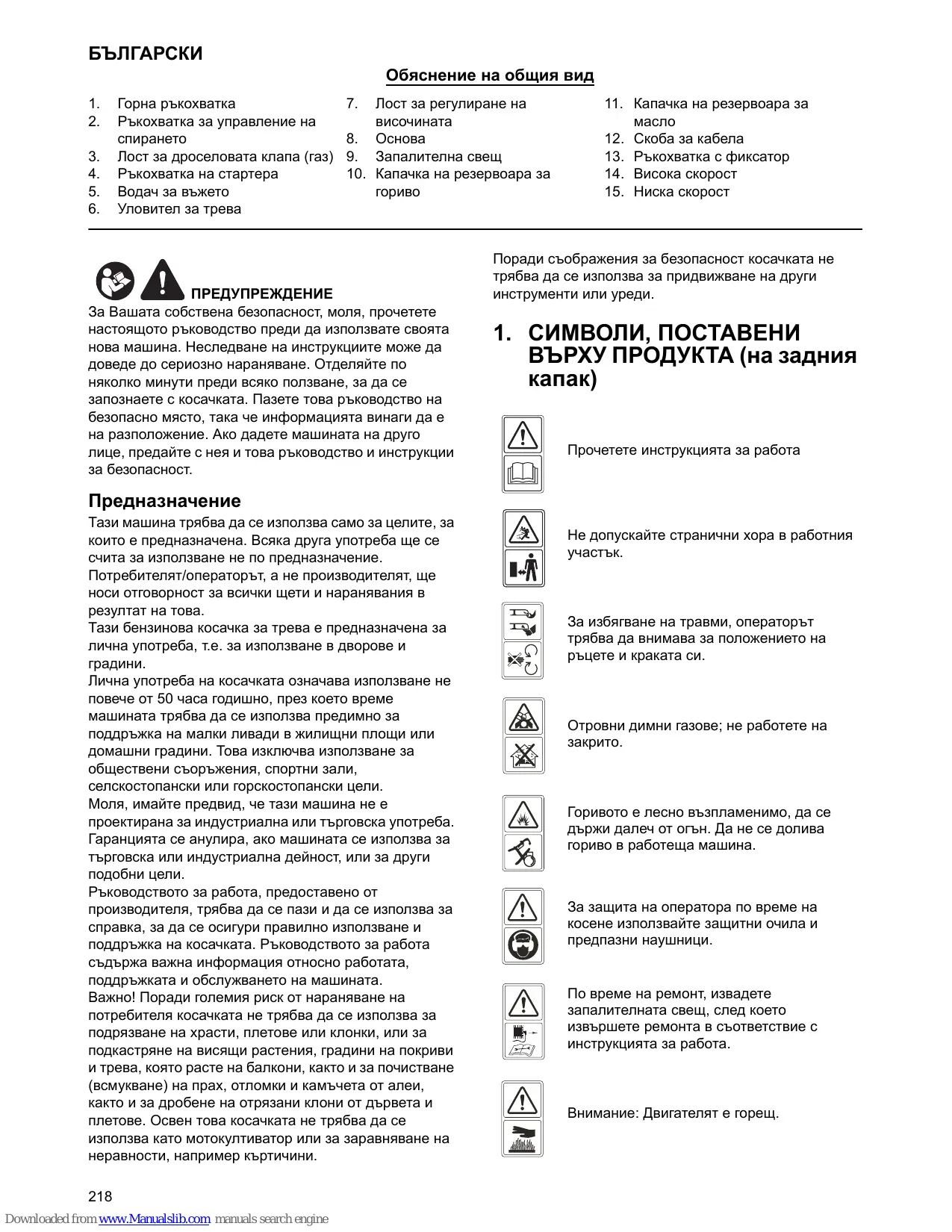

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PLM5121N2 MAKITA

EDHO:ПреоборудваеВ кocакamулчиранe:

PNEyPExEHNe: Camo npn cnpn

ДВИRAteIи рекец HOK B NOKOJ.

1. Повдигнөт eзаднэ каakи CBaJIeTe yNoBnteЯ 3a tpeBa.
   2.ПиДВИЖЕТСНATNCKКЛИна3aМЛЧИРанeКьм OCHOBAТA.ФИКСИРаNTeКЛИнa 3aМЛCHИРанeСБУTOHa BOTBOPaHaOCHOBAtA.(ФИr.18,ФИr.19)
2. CnycheTe OTHOBo 3aDnIg KaIaNk.

ДВЕ:Косясуювителзатpeba

1. 3a kocene c yIIOBnteI 3a TpeBa, cBaIeTe KJIInHa 3a MyIyIpaHe I MOHTnpaiTe o6paTHo yIOBnteIg 3a TpeBa.
2. CbānJaHe Ha KlnHa 3a MyJyHpaHe.
3. Повдигнete задniakanakи cbailete klinha 3a mylunipahe.

PNEyPExEHNe: Camo npn cnpn

BHIMAHHE:Пре徳псомяна Н височинота

Ha Kocene, cnpeTe KOcaKkata n npkebChete npoBOHnKa Ha 3anaJIteIeHATA cBeeU. BaWata KOcaKc e cbOpBXKeHa C cHTpaJen IOCT 3a peryIIPAhe Ha BnCOuHnHaTc C 5 noLOXeHn 3a BVOCUHnA.

1. Прени К��имяп Височида на Сразьане Спөгдэ Косачкata и пөсөснүлүхүдүлүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүлүхүдүlэ. 3ааллтелнда CBeц.
2. LcHTpaHnHrT loCT 3a peryIuPAnHe Ha BvcoUHaTa npEiPara 5 pa3NHyH noJIOXeHn 3a BvcoUHa.
3. 3a Да поменITE Висунната на срязвае, насятete Лоста за ретулира themselves KM KОЛЕТО, KaTo roПридвжптete Harope/HaДolydo Келанatura висунна (Фиг.24).Всчкни колега лeбдат подравеньи на edha и сьца висунна на срязвае.

СътВетCTВаТ на следнист ebрпецки Диpeктув: 2004/108/EO, 2006/42/EO, 2000/14/EO u 2005/88/ EO

I ce npo3BexkDaT B cBoTBcTcBHe CbC CJeHnTe CTaHdapTu HOpMaTHBn DOKyMeHTn:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

ФаилтСТЕХИЧЕСКАДOKУМЕHTAЦИВСБOTВETCTBVEC 2006/42/EO може да ce взeme ot:

Makita, Jan-Baptist Vinkstraat 2, 3070, Beijrma
