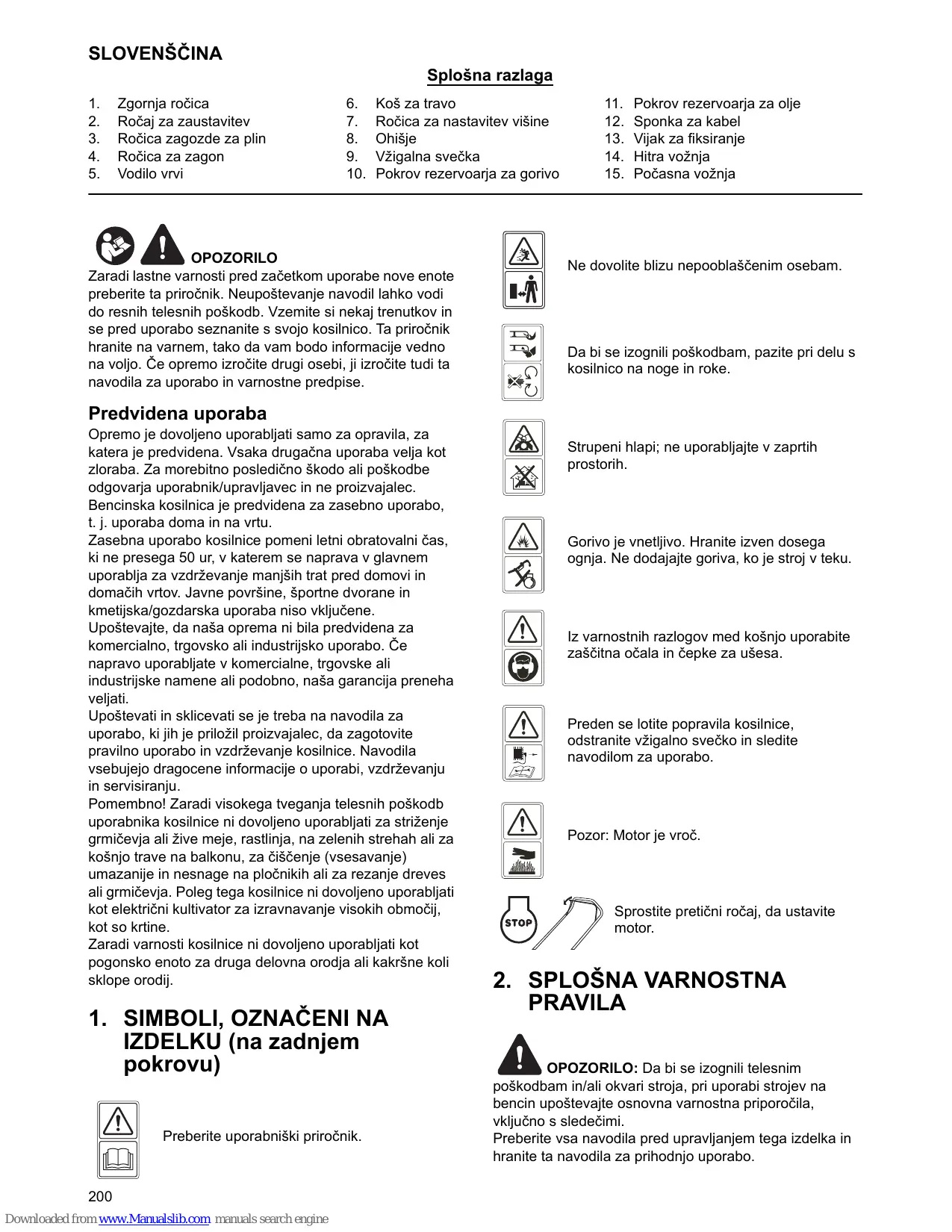

NAVODILA ZA UPORABO PLM5121N2 MAKITA

1. Zgornja ročica
2. Ročaj za zaustavitev
3. Ročica zagozde za plin
4. Ročica za zagon

5. Vodilo vrvi

6. Kos za travo

7. Ročica za nastavitev visine
8. Ohisej
9. Vžigalna svečka

10. Pokrov rezervaarja za gorivo

11. Pokrov rezervaarja za olje

12. Sponka za kabel
13. Vijak za fiksiranje
14. Hitra voznja
15. Počasna voznja

OPOZORILO

Zaradi lastne varnosti pred začetkom uporabe nove enote preberite ta priročnik. Neuostoševanje navodil lahko vodi do resnih telesnih poškodb. Vzemite si nekaj trenutkov in se pred uporabo beznanite s svjo kosilnico. Ta priročnik hranite na varnem, takao da vam bodo informacije vedno na voljo. Če opremo izročite drugi osebi, ji izročite tudi ta navodila za uporabo in varnostne predpise.

Predvidena uporaba

Opremo je dovoljeno uporabljati samo za opravila, za katera je predvidena. Vsaka drugačna uporaba velja kot zloraba. Za morebitno posledićno škodo ali poškodbe odgovarja uporabnik/upravljavec in ne proizvajalec.

Bencinska kosilnica je predvidena za zasebno uporabo, t. j. uporaba doma in na vrtu.

Zasebna uporabo kosilnice pomeni letni obratovalni chas, ki ne presega 50 ur, v katerem se naprava v glavnem uporablja za vzdrrzevanje manjshit trat pred domovi in domačih vtov. Javne povrsine, športne dvorane in kmetijska/gozdarska uporaba niso vljučene.

Upoštevajte, da naša oprema ni bila predvidena za komercialno, trgovsko ali industrijsko uporabo. Če napravo uporabljate v komercialne, trgovske ali industrijske namene ali podobno, naša garancija preneha veljati.

Upostevati in sklicevati se je treba na navodila za uporabo, ki jih je prilozil proizvajalec, da zagotovite pravilno uporabo in vzdhrževanje kosilnice. Navodila vsebujejo dragocene informacije o uporabi, vzdhrževanju in servisiranju.

Pomembno! Zaradi visokega tveganja telesnih poškodb uporabnika kosilnice ni dovoljeno uporabljati za striženje grmičevja aliŽive meje, rastlinja, na zelenih strehah ali za košnjo trave na balkonu, za cisčenje (vsesavanje) umazanje in nesnage na pločnikih ali za rezanje dreves ali grmičevja. Poleg tega kosilnice ni dovoljeno uporabljati kot elektrčni kultivator za izravnavanje visokih območij, kot so krtine.

Zaradi varnosti kosilnice ni dovoljeno uporabljati kot pogonsko enoto za druga delovna orodja ali kakrsne koli sklope orodij.

1. SIMBOLI, OZNAČENI NA IZDELKU (na zadnjemPokrovu)

Preberite uporabniški priročnik.

Da bi se izognili poskodbam, pazite pri delu s kosilnico na noge in roke.

Strupeni hlapi; ne uporabljajte v zaprtih prostorih.

Gorivo je vnetljivo. Hranite izven dosega ognja. Ne dodajaje goriva, ko je stroj v teku.

Iz varnostnih razlogov med košnjo uporabite zašcitna očala in Čepke za ušesa.

Preden se lotite popravila kosilnice, odstranite vzigalno svecko in sledite navodilom za uporabo.

Sprostite pretični ročaj, da ustavite motor.

2. SPLOŠNA VARNOSTNA PRAVILA

OPOZORILO: Da bi se izognili telesnim

poskodbam in/ali okvari stroja, pri uporabi strojev na bencin upoštevajte osnovna varnostna priporočila, vkljucno s sledečimi.

Preberite vsa navodila pred upravljanjem tega izdelka in hranite ta navodila za prihodnjo uporabo.

proizvaja elektromagnetno polje. V nekaterih primerih lahko polje vpliva na aktivne ali pasivne medicinske vsadke. ČeŽelite zmanjšati tveganje za težje ali smrtne poškodbe, priporočamo, da se osebe z medicinskimi vsadki pred uporabo kosilnice posvetujeo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Usposabljanje

• Pozorno preberite navodila. Bodite seznanjeni s funkcijami za upravljanje in z ustrezno uporabo dodatne opreme.

• Uporabite kosilnicoismo za namen, za kateregaje bila oblikovana,npr.za rezanje in zbiranje trave.Katera koli druga uporaba bi lahko bila nevarna in povzrocila poškodbe na stroju.Primeri neprvilne uporabe vsebujejo naslednje,vendar niso omejeni zgol na to:

• transport ljudi, otrok ali zhivali na stroju;

• transport s strojem;

• uporaba stroja za vlečenje ali potiskanje tovorov;

• uporaba stroja za zbiranje listov ali ostankov;

• uporaba stroja za striženjeŽive meje ali rezanje rastlin, ki niso trava;

• raba stroja s strani več oseb;

• uporaba rezila na povrsinah, kjer ni trave.

• Nikoli ne dovolite uporabe kosilnice otrokom ali osebam, ki nisoseznanjene s temi navodili. Lokalni predpisi lahko omejjio starost uporabnika naprave.

• Nikoli ne uporabljajte kosilnice:

• kadar so v blizini ljudje, zlasti otroci ali hišni lijublenčki;

• Če je upravljavec pod vplivom zdrvil ali snovi, ki prizadenejo njegovo sposobnost za reagiranje in koncentracimiento.

• Zapomnite si, da je upravitelj ali uporabnik odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim ljudem ali njihovi lastnini.

• Upravljavec mora biti ustrezno usposobljen za uporabo, nastavitev in upravljanje stroja, vključno s prepovedanimi postopki.

Priprava

• Med košenjem vedno nosite primerno obutev in dolge hlac. Naprave ne uporabljajte, ko ste bosi ali nosite odprte sandale.
• Temeljito preglejte območje, kjer boste opremo uporabljali, in odstranite vse predmete, kot so kamni, igrače, veje inŽice, ki bi jih lahko naprava izvrgla.

• OPOZORILO-Bencin je visoko vnetljiv.

• hranite gorivo v zbiralnikih, posebej izdelanih za ta namen;

• gorivo dolivajte le na prostem; med dolivanjem goriva ne kadite;
• dodajte gorivo pred zagonom motorja. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstranitiPokrova rezerovoarja ali dolivati goriva;
• Če pride do razlitja goriva, kosilnico umaknite na suho mesto in je ne poskusajte zagnati na kraju razlitja; dokler hlapi povsem ne izginejo bodite pozorni, da ne pride do stika z virom vžiga;

-Pokrove pravilno namestit nazaj.

Zamenjalte okvarjene glusnike.
Pred uporabo vedno preglejte napravo, da vidite ali so rezila, vijaki rezil in montažni deli rezil obrabljeni ali poskodovani. Ob zamenjavi zamenjajte vsa obrabljena rezila in vijake, da ohranite ravnotežje.
- Redno preverjaje, ali vse zagonske blokade in nadzorni elementi za prisotnost upravljavca pravlno delujejo.

Upravljanje

• Ne uporabljajte stroja v zaprtih prostorih, kjer se lahko kopici nadvse nevaren ogljikov monoksid.
• Naprave ne uporabljaje, ce ste utrujeni, bolni ali pod vplivom alkohola ali drugih zdravil.
• Opozorilo! Kosilnice ne uporabljajte,Če obstaja nevarnost udara strele.
• Priporočljivo je, da Čas uporabe omejite ter takо zmanjsate nevarnosti zaradi hrupa in tresljajev.
• Pri uporabi kosilnice na klancih ali v blizini prepadov, jarkov ali brezin bodite previdni.
• Kositeismo podnevi ali ob dobri umetni svetlobi.
• Izogibajte se uporabljanju naprave na mokri travi, kjer drsi.
• Vedno bodite previdni, kadar stopate po pobocjih.
• Hodite, ne tecite.
• Za vrteče se naprave na kolesih; kosite prečno po pobocju, nikoli gor in dol.
• Kadar na pobocjih menjujete smer, bodite izjemno previdni.
• Ne kosite pri izredno nagnjenih pobočjin.
• Bodite izjemno previdni kadar greste s kosilnico vzvratno ali jo vlečete proti sebi.
• Ustavite rezilo(a), ce morate kosilnico nagniti, ko se pomikate po drugih površinah in na travi in, ko kosilnico vodite do in z območja, ki gaŽelite pokositi.
• Kosilnice ne uporabljaje z okvarjenimi varovali ali brez varnostnih naprav, kot nth. deflektorjev in/ali namešćenega koša za travo.
• Pozor: Kosilnice ni dovoljeno uporabljati brez namešćenega celotnega lovilnika trave ali samozapiralnega varovala izmetne odprtine.
• Ne spreminjaje regulacij motorja in pazite, da ne pride do preobremenitve motorja.
• Ne spreminjaje ali prilagajaje nobenih tesnilnih elementov za nadzor hitrosti stroja.
• Varnostnih systemdov kosilnice ni dovoljeno spreminjati ali izklapljati.
  Pred zagonom izklopite vse priključke prenosa na rezila in kolesa.
• Pazljivo, v skladu z navodili zaženite stroj; pri tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila oz. rezil.
• Ob zagonu kosilnice ne nagibajte.
• Motorja ne zaganajte, ko stojite pred koritom za izločanje.
• Ne postavljajte roke ali noge blizu ali pod vrteče dele. Vedno bodite odmaknjeni od odprtine za izpust.
• Nikoli ne dvigujte ali nosite kosilnice, ko teče motor.

• Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premićni sestavni deli kosilnice ustavili, in odstranite ključ:

• preden odopravite ovire ali očistite korito;

• pred pregledom, cischenjem ali delom na kosilnici;

• po dotiku tutega predmeta. Preglejte kosilnico glede poskodb in izvedite popravila preden ponovno zazenete in uporabljate kosilnico;

• ēe začne kosilnica neobíčajno vibrirati (takoj preglejte).

• Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premićni sestavni deli kosilnice ustavili, in odstranite ključ:

• kadarkoli zapustite kosilnico;
  pred tocenjem goriva.

• Med izklopom motorja zmanjsajte dovod goriva; ce je kosilnica opreumljena za izklop, ustavite dovod goriva, ko koncate s kosnjo.

• Uporabite kosilnico samo za namen, za katerega je bila oblikovana, za rezanje in zbiranje trave. Katerakoli druga uporaba bi lahko bila nevarna in povzročila poškodbe na stroju.

Vzdrževanje in shranjevanje

• Vse matice, Čepi in vijaki rajbodtrdno priviti,dazagotovite varno delovanje naprave.
• Nikoli ne shranjujte kosilnice s polnim rezervaorjem v prostorih, kjer lahko hlapi pridejo v stik z ognjem ali drugim virom vžiga.
• Preden kosilnico spravite v zaprti prostor, počakajte, da se motor ohladi; kosilnico pred skladisčenjem očistite in opravite vzdřevanje.
• Da bi zmanjšali nevarnosti požara, poskrbite, da na motorju, glušniku, akumulatorju in rezervoorju za gorivo ni ostankov trave, listja in mašcobe.
• Redno pregledujte koš za travo glede obrjenosti ali okvar.
• Zaradi varnosti zamenjaje obrabljene ali poškodovane dele.

• V之初, da je potrebno izprazniti rezervoar, to storite na prostem.

• Neustrezno vzdrževanje, uporaba nepravilnih nadomestnih delov ali demontaža ali spremba varnostnih component lahko povzročijo škodo na kosilnici in resne poškodbe uporabnika.

• Uporabljajte samo rezila in nadomestne dele, ki jih priporoča proizvajalec. Uporaba neoriginalnih delov lahko povzroci škodo na stroju in poškodbe uporabnika. Kosilnico ohranjajte v dobrem delovnem stanju.
• Ce naprava za zaustavitev rezil ne deluje, se za pomoč obrnite na servisni center.

Transport in upravljanje

• Kadar je treba stroj upravljati, dvigniti, transportirati ali nagniti, morate:

• nositi močne delovne rokavice;

• prijeti stroj na točkah, kjer je oprijem varen, pri tem pa upoštevati težo in porazdelitev teže;

• uporabiti ustrezno stevilo ljudi glide na tezo stroja in značilnosti vozila ali mesta, na katerega jo boste postavili.

• Med transportom trdno pritrdite stroj z vrvmi ali verigami.

OPOZORILO: Ne dotikajte se vrtečega rezila.

OPOZORILO: Ponovno natočite gorivo v dobro

prezračenem območju z ustavljenim motorjem.

A) Pritrdite spodnji ročaj na kosilnico z dvemakkompletoma vijakov, podložk in zaskočne ročice, kot je prikazano. (SI. 3, SI. 4, SI. 5, SI. 6)
B) Zgornji del ročaja sprostite in ga zložite. Zgornji in spodnji del ročaja povežite z dvema kompletoma vijakov, podložk in zaskočne ročice. (SI. 7, SI. 8, SI. 9)
C) Namestite vse kable v zareze ročajev. S sponkami jih pripnite na sredino spodnjih ročajev tako, da bodokabli pritrjeni z zunanje strani kosilnice. V nasprotnemprimeru lahko kable prišćipnete pri odpiranju/zapiranju zadnjegaPokrova ali pa jih izvlečete pri stiskuzgornjega ročaja. (SI. 10)

5-2 MONTAZAKOŠA ZATRAVO

1. Za pritrditev: dvignite zadnjiPokrov in namestite kos za travno na drzaj, ki je na zadnjem delu kosilnice. (SI. 11, SI. 12)
2. Za odstranitev: primitePokrov zadaj in ga dvignite ter odstranite koš za travo.

5-3 ROČICA ZA ZAGON

Potegnite ročico za zagon od motorja proti vodilu vrvi. (SI. 13, SI. 14)

5-4 VIŠINA REZA

S pritiskom sprostite ročico iz držala. Premaknite ročico naprej ali nazaj, da nastavite visino. (SI. 15 in glejte razdelek 8-8)

6. NASTAVLJANJE USTREZNE VISINE

1) Izvlecite zaskočno ročico, ki fiksira spodnjı ročaj. (SI. 16)
2) Glejte sl. 17, premaknite spodnji ročaj gor ali dol ter nastaviteŽeleno višino. Pri tem modelu kosilnice lahko izbirate med tremi položaji za višino; višina 1 je najvišja (spodnja ročka pri tleh), višina 3 pa je najnižja.
3) Nastavite Želeno višino in fiksirajte spodnji ročaj z zaskočno ročico.

OPOZORILO: Leva in desna stran spodnjega

ročaja morata biti nastavljena na isti visini.

7. 2V1

Kosilnice je poleg osnovega načina uporabe mogoče
prilagoditi tudi za druge namene:
od kosilnice z zadnjim izmetom in kosilnica za mulčenje.
Kaj je mulčenje?

Pri mulčenju kosilnica v enem delovnem koraku travoPokosi, nakar jo drobno zmelje in izvrže na trato, kjer deluje kot naravno gnojilo.

Nasveti za mulčenje:

• Redno kosenje za največ 2 cm zagotavlja zelenico visoko od 6 cm do 4 cm.
• Uporabite oster rezni nož.
• Ne kosite mokre trave.
• Nastavite najv. hitrost motorja.
• Premikajte se s poçasimi koraki.
• Redno Čistite zagozdo za mulčenje, notranjost ohišja in premikajće rezilo.

ENA: Prilagoditev za kosilnico za mulčenje

OPOZORILO: Samo z izključenim motorjem in

mirujočim rezilom.

1. Dvignite zadnjiPokrov in odstranite koš za travo.
2. Zagozdo za mulčenje potisnite v ohišje. Z gumbom jo zaklenite v odprtini v ohišju. (SI. 18, SI. 19)
3. Ponovno spustite zadnjiPokrov.

DVE: Košenje s košem za travo

1. Za kosenje s kosem za travo odstranite zagozdo za mulcenje in namestite koš za travo.
2. Odstranjevanje zagozde za mulčenje.
3. Dvignite zadnjiPokrov in odstranite zagozdo za mulcenje.

OPOZORILO: Samo z izključenim motorjem in

mirujočim rezilom.

8. NAVODILA ZA UPRAVLJANJE 8-1 PRED ZACETKOM

V motor nalijte bencin in olje, kot vam narekuje ločeni priročnik za motor, ki je priložen vaši kosilnici. Pozorno preberite navodila.

OPOZORILO: Bencin je visoko vnetljiv.

Gorivo hranite v zbiralnikih, posebej izdelanih za ta namen.

Gorivo nalivajte samo na prostem, pred zagonom motorja in ne kadite, medtem ko nalivate ali ravnate z gorivom. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstranitiPokrova rezervaarja ali dolivati goriva.

Če pride do razlitja goriva, kosilnico umaknite na suho mesto in je ne poskusajte zagnati na kraju razlitja; dokler hlapi povsem ne izginejo bodite pozorni, da ne pride do stika z virom vžiga.

Pokrove pravilno namesite nazaj.

Preden nagne kosilnico, da bi vzdrzevali rezilo ali izpustili olje, iztočite gorivo iz rezervojarja.

OPOZORILO: Goriva nikoli ne nalivajte v zaprtih

prostorih, z vklopljenim motorjem ali dokler se motor ni hladil vsaj 15 minut po končanem delovanju.

8-2 ZAGON MOTORJA IN REZILA

1. Enota je opremljena z gumijastim mehom na koncu vžigalne svečke. Prepričajte se, ali je kovinska zanka na koncuŽice vžigalne svečke (znotraj gumijastega meha) varno namesčena preko kovinske konice na vžigalni svečki.
2. Pred zagonom motorja 3-5 krat pritisnite premazano Žarnico. (SI. 20)
3. Ko zaganjate hladen motor, obrnite zagozdo rocice za plin v položaj „. Ko zaganjate vroc motor, obrnite zagozdo rocice za plin v položaj „ (SI. 21)
4. Stojte za kosilnico, primite ročico za zaustavitev in jo držite proti zgornjemu ročaju, kot je prikazano na SI. 22.
5. Primite ročico za zagon, kot je prikazano na SI. 22, in jo hitro povlacite navzgor. Ko se motor zažene pustite, da se vrne k vodilnemu zatiću vrvice. Spustite ročico za zaustavitev, da zaustavite motor in rezilo.

Motor zaženite pazljivo, v skladu z navodili; pri tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila.

Ob zagonu kosilnice ne nagibajte. Kosilnico zazenite na ravni povrsini, na kateri ni visoke trave ali ovir.

Roke in noge držite stran od vrtečih delov.
Motorja ne zaganjaje, ko stojite pred koritom za izločanje.

8-3 POSTOPKI UPRAVLJANJA

Med upravljanjem trdno drzite z obema rokama rocico za zaustavitev.

Opomba: Ko med upravljanjem spustite ročico

za zaustavitev, se ustavi motor in s tem tudi kosilnica.

OPOZORILO! Da preprećite nenamerni zagon

kosilnice, je ta opremljena z motorno zavoro, ki jo tebra pred zagonom motorja povleci nazaj. Ko izpustite krmilno rocico motorja, se mora ta vrniti na svoj zaetni polozaj, nakar se mora motor samodejno izključiti.

Opomba: Motorna zavora (zavorna ročica): S to

ročico zaustavite motor. Ko ročico izpustite, se bosta motor in rezilo samodejno zaustavila. Za košenje držite ročico na delovnem položaju. Pred začetkom košnje večkrat preverite, ali ročica za zagon/zaustavitev pravilno deluje. Zagotovite, da je mogoče vlečni kabel nemoteno uporabljati (da se nikakor ne zatika ali zvja).

8-4 ZA ZAUSTAVITEV MOTORJA

POZOR: Rezilo se še napraj vrti nekaj sekund, ko je motor izklopljen.

1. Spustite ročico za zaustavitev, da zaustavite motor in rezilo.
2. Odklopite in ozemljiteŽico vžigalne svečke kot opisano v ločenem priročniku za motor, da preprečite nenameren vklop kosilnice, ko ta ni nadzorovana.

8-5 ZA NAJBOLJŠE REZULTATE PRI KOŠENJU

Počistite ostanke na trati. Prepričajte se, ali na trati ni kamnov, palic ali drugih tujkov, ki bi jih lahko kosilnica nenamerno vrgla kamorkoli v zrak in s tem povzročila hude poškodbe upravljavca ali drugih, kakor tudi poškodovala lastnino in predmete v blžini. Ne kosite mokre trave. Za učinkovito košenje ne kosite mokre trave, saj se ta rada prilepi na spodnjo stran ohišja kosilnice in takto onemogoča pravilno košenje. Ne kosite vec kot 1/3 dolžine trave.

Priporočeni rez za košenje je 1/3 dolžine trave. Osnovna hitrost mora biti prerilagojena, da se lahko pokošena trava enakomerno razporedi po trati. Za močno rezanje v gosti travi bo mogoće treba uporabiti počasnejšo hitrost, da bo košnja učinkovita. Med košenjem dolge trave boste verjetno morali travо kositi dvakrat, za drugi rez pa boste rezilo verjetno morali spustiti za dodatno 1/3 dolžine in kositi po drugacnem vzorcu kot prvič.

Če boste reze prekrivali drugega z drugim bo to pomagalo pri odstranjevanju preostale pokošene trave na trati. Kosilnica raj vedno deluje ob polnem plinu, da boste zagotovili njboljši rez in najučinkovitejše košenje. Čistite spodnjovo stran ohiša.

Po vsaki uporabi morate očistiti spodnjo stran ohíša, da preprečite kopičenje trave, ki lahko prepreči ustrezno mulčenje.

Kosjenje listja: Tudi kosjenje listja lahko koristi vaši trati. Ko kosite listje, se prepričajte, ali je suho in ni pregosto razporejeno po trati. Ne Čakajte, da z dreves odpade vse listje.

OPOZORILO: Ce naletite na tujek, zaustavite

motor. OdstraniteŽico z vžigalne svečke, temeljito preglejte kosilnico glede poskodb in popravite škodo preden ponovno zaženate in upravljate kosilnico.

Prekomerne vibracije kosilnice med upravljanjem je oznaka poškodbe. Enota naj se takoj pregleda in popravi.

8-6 KOSZA TRAVO

Izpraznite in očistite vrečo, prepričajte se da je Čista in da je njeno pletivo prezračeno. (SI. 23)

8-7 OHISJE

Spodnja stran ohišja kosilnice naj bo očišćena po vsaki uporabi, da preprečite kopičenje pokošene trave, listov, umazanje in drugega materiala. Če pustite, da se ti ostanki kopićijo,BODY POVZROČILI NASTAJANE RJE IN KOROZije, kar lahko prepreči ustrezno mulčenje. Ohišje lahko očistite takto, da nagnete kosilnico in strgate ostanke z

ustreznim orodjem (prepričajte se, da jeŽica vžigalne svečke odklopljena).

8-8 NAVODILA ZA NASTAVITEV VIŠINE

POZOR: Nikoli ne spreminjaje kosilnice brez, da

bi njprej zaustavili motor in odklopiliŽico vžigalne svečke.

POZOR: Preden spreminjate visino kosnje,

zaustavite kosilnico in odklopiteŽico vžigalne svečke.

Vaša kosilnica je opremljena za ročico za nastavitev osrednévišine, ki ponuja 5višin.

1. Ustavite kosilnico in odklopiteŽico vžigalne svečke, preden spreminjate višino rezanja.
2. Ročica za nastavitev osrednje višine vam ponuja 5 različnih višin.
3. Da bi spremenili visino reza, potisnite rocico za nastavitev proti kolesu, in jo premikajte gor in dol, da izberete visino (SI. 24). Vsa kolesa bodo na isti visini reza.

9. NAVODILA ZA VZDRŽEVANJE

VžIGALNA SVEČKA

Uporabite le originalno nadomestno vžigalno svečko. Za najboljše rezultate, zamenjaje vžigalno svečko vsakh 100 ur uporabe. (glejtce PRIROČNIK ZA LASTNIKA MOTORJA)

ZAVORNE OBLOGE

Redno preverjajte in/ali naj vam menjavajo zavorne obloge motorne zavore; za zamenjavo uporabljajte samo originalne dele.

10. NAVODILA ZA MAZANJE

POZOR: PRED SERVISIRANJEM IZKLJUCITE

VZIGALNO SVECKO.

1. KOLESA - namažite kroglične ležaje vsakega kolesa z lahkim oljem vsaj enkrat nasezono.
2. MOTOR - gleje priročnik za motor glide navodil za mazanje.
3. ROČICA ZA ZAUSTAVITEV -namažite vrtljive točke na ročici za zaustavitev in zavorni kabel z lahkim oljem vsaj enkrat nasezono. Ročica za zaustavitev mora delovati prosto v obe smeri.

11.ČIŠÇENJE

POZOR: Ne polivajte motorja z vodo. Voda lahko

poskoduje motor ali onesnazi gorivni system.

1. Ohiše obrišite s suho krpo.
2. Nagnite kosilnico takto, da bo vžigalna svečka v zraku in očistite spodnj del ohišja s tekoco vodo.

11-1 CISTILEC ZRAKA V MOTORJU

POZOR: Ne dovolite, da bi zračni filter iz pene

zamašila umazanija ali prah.

Čistilec zraka v motorju mora biti servisiran (očišćen) po 25 urah obićajne kosnje. Element iz pene mora biti redno servisiran, Če se kosilnica uporablja v prasnatih pogojih. (glejte PRIROČNIK ZA LASTNIKA MOTORJA)

Za CIsCENJE ZRAcNEGA FILTRA

1. Za PLM4120N: Dvignite jeziček na vrhuPokrova filtra. Za PLM4620N: Odstranite vijak.
2. OdstranitePokrov.
3. Umjte filter v milnici. NE UPORABLJAJTE BENCINA!
4. Filter posušite na zraku.
5. Nanesite nekaj kapljic olja SAE30 na filter iz pene in ga močno stisnite, da odteće odvečno olje.
6. Ponovno namestite filter.
7. ZapritePokrov filtra.

OPOMBA: Če je filter scefran, raztrgan,

poškodovan ali ga ne morete očistiti, ga zamenjaje.

(SI. 25 za PLM4120N)

11-2 REZILO

POZOR: Preden začnete delati z rezilom, se rajte, ali ste odklopili in ozemljiliŽico vžigalne da preprečite nenamerni vklop motorja. Rokee z uporabo močnih rokavic ali krpe in primite

Nagnite kosilnico kot je to navedeno v ločenem priročniku za motor. Odstranite šestkotni vijak in podložko, ki pristrujeta rezilo in adapter rezila na ročićno gred motorja. Odstranite rezilo in adapter z ročićne gredi.

OPOZORILO: Redno pregledujte adapter rezilakazpok, še posebej Če naletite na tujek. Po potrebienajte.

Za njabljse rezultate mora biti rezilo ostro. Rezilo lahko ponovno naostrite tak, da ga odstranite in nabrusite ali spilite rezalni rob, in sicer tak, da se czimbolj držite originalne poševnosti roba. Zelo pomembno je, da vsak rezalni rob enako nabrusite, da se prepreci neuravnoteženost rezila. Neustrezna uravnoteženost rezila bo vodila do prekomerne vibracije, kar lahko poškoduje motor in kosilnico. Bodite prepričani, da je rezilpo brusenju uravnoteženo. Rezilo lahko preverite glede uravnoteženosti tak, da pustite rezilo nihati na okroglem ročaju izvijača. Odstranite odvečno kovino na težji strani, dokler rezilo ne niha uravnoteženo. (SI. 26) Preden ponovno namestite rezilo in adapter rezila na enoto,namažite ročićno gred motorja in notranjo površino adapterja rezila z lahkim oljem. Namestite adapter rezila na ročićno gred. Glejte SI. 26. Rezilo s stevilko dela postavite stran od adapterja. Namestite podložko na rezilo

in vstavite šestkotni vijak. Privijte šestkotni vijak do navora, ki je naven den spodaj.

11-3 MONTAZNI NAVOR REZILA

Osrednji vijak mora biti privit na navor 35-45 Nm. Da zagotovite varno delovanje vaše enote. VSE matice in vijaki morajo biti redno pregledani glede prvilnegata stnjenja. Po daljši uporabi, še posebej na peščenih tleh, se bo rezilo obrablo in nekoliko izgubilo prvotno obliko. Učinkovitost rezanja se zmanjša, zato je treba rezilo zamenjati.

Zamenjalte ga le z dovoljenim tovarniskim nadomestnim rezilom. Proizvajalec ne odgovarja za moze peoskodbe zaradi neuravnotezenosti rezila.

Kadar menjate rezilo, uporabite originalni model, ki je naven den na rezilu (MAKITA 263001433 za PLM4120N; MAKITA 263001451 za PLM4620N) (za narocilo rezila se obrnite na lokalnega prodajalca aliPokličite naše podjetje).

OPOZORILO: Ne dotikajte se vrtečega rezila.

11-4 MOTOR

Glejte ločeni priročnik za motor glide vzdřevanja motorja.

Motorno olje vzdrujte kot je to navedeno v locenem prirocniku za motor, ki je prilozen vaşi napravi.

Preberite in previdno sledite navodilom.

Čistilec zraka servisiraje pod običajnimi pogoji kot je to navedeno v ločemem priročniku za motor. Očistite vsakih nekaj ur po uporabi v izredno prašnih pogojih. Slabo delovanje motorja in iztekanje ponavadi nakazujeta na potrebno servisiranje Čistilca zraka.

Za servisiranje cistilca zraka, glejte ločeni priročnik za motor, ki je priložen vaši napravi.

Vžigalna svečka naj bo očiščena in razdalja naj bo nastavljena enkrat nasezono. Zamenjava vžigalne svečke se priporoča ob začetku vsakesezone košnje; gleje ločeni priročnik za motor glede prvilne vrste svečke in specifikacije razdalje.

Motor očistite redno s krpo ali krtačo. Hladilni systemd (območje ohišja ventilatorja) naj bo Čist, da se omogoca ustrezno kroženje zraka, ki je bistveno zazmogljivost in dolgoŽiviljenjsko dobo motorja. Prepričaje se, da ste odstranili vso travno, umazanijo in vnetljive ostanke iz območja dušilca.

12. NAVODILA ZA SHRANJEVANJE (IZVEN SEZONE)

Naslednji koraki morajo biti upoševani, da priapravite kosilnico za shranjevanje.

1. Po zadnjem košenju vsezoni izpraznite posodo za gorivo.

a) Posodo za gorivo izpraznite s sesalno Črpalko.

POZOR: Goriva ne Črpajte v zaprtih prostorih, v

blizini ognja ipd. Pri tem ne smete kaditi! Bencinski hlapi lahko povzrocijo eksplozijo ali požar.

b) ZaZenite motor in ga pustite delovati, dokler ne porabi vsega preostalega goriva in se zaustavi.

c) Odstranite vžigalno svečko. S posodo za olje natočite približno 20 ml olja v zgorevalni prostor. Zaženite zaganjalnik, da se olje v zgorevalnem prostoru enakomerno porazdeli. Zamenjajte vžigalno svečko.

1. Pazljivo očistite in naoljite kosilnico v skladu z navodili za podmazovanje v zgornjem razdelku (,NAVODILA ZA MAZANJE")
2. Rahlo naoljite rezilo, da preprecite korozijo.
3. Kosilnico hranite v suhem in Čistem prostoru, kjer ne zmrzuje in kamor nepooblaščene osebe nimajo vstopa.

POZOR: Preden shranite kosilnico, se mora

motor popolnama ohladiti.

OPOMBA:

Ko shranjujete katerokoli vrsto elektricne opreme v neprezračen skladišću ali skladišću za materiale;

• Morate zašcititi opremo pred rjo. Z lahkim oljem ali silikonom premažite opremo, še posebej kable in premikajće dele.
• Bodite previdni, da ne prepognete ali zavozlate kable.
• Če se vrvica za vžig loci od vodila na ročici, odklopite in ozemljite Žico vžigalne svečke, stisnite ročico za upravljanje rezila in počasi izvlecite vrvico za vžig iz motorja. Pustite, da vrvica za vžig spolzi v vodilni zatič na ročici.

Transport

Izkljucite motor in počakajte, da se motor ohladi. Nato odklopiteŽico vžigalne svečke in izpraznite rezervoor za gorivo, kot je opisano v priročniku motorja. Pazite, da ne zvijete ali poškodujete rezila, ko kosilnico potiskate prek ovir.

13. ODPRAVLJANJE TEžAV

TEŽAVA	MOREBITNI VZROK	ODPRAVILO NAPAKE
Motor se ne zažene.	Zagozda rožice za plin ni v pravilnem položaju za trenutne pogoje.	Premaknite zagozdo rožice za plin v pravilen položaj.
	Rezervoor za gorivo je prazen.	Natočite rezervaor z gorivom: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
	Čistilec zraka je umazan.	Očistite Čistilec zraka: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
	Odvijte vžigalno svečko.	Privijte vžigalno svečko na 25 - 30 Nm.
	Zrahljana ali odklopljena Žica vžigalne svečke.	Namestite Žico vžigalne svečke na vžigalno svečko.
	Nepravalna razdalja vžigalne svečke.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
	Vžigalna svečka je okvarjena.	Namestite novo svečko s pravilno razdaljo: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
	Uplinjač je poplavljen z gorivom.	Odstranite Čistilec zraka in večkrat povlecite vrvico za vžig, dokler se uplinjacć ne očisti sam in nato ponovno namesite Čistilec zraka.
	Napačen modul vžiga.	Kontaktirajte pooblaščeni servisi center podjetja Makita.
Motor se težko zažene ali izgubljma moč.	V rezervaarju je umazanija, voda ali staro gorivo.	Izpraznite gorivo in očistite rezervaor. V rezervaor natočite Čisto, sveže gorivo.
	Odprtina za prezračevanje vPokrovu rezervaarja je zamašena.	Očistite ali zamenjajelekrov rezervaorja.
	Čistilec zraka je prašen.	Očistite Čistilec zraka.
Motor deluje neenakomerno.	Vžigalna svečka je okvarjena.	Namestite novo svečko s pravilno razdaljo: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
	Nepravalna razdalja vžigalne svečke.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
	Čistilec zraka je umazan.	Očistite Čistilec zraka: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
Motor slabo teče.	Čistilec zraka je umazan.	Očistite Čistilec zraka: gleje PRIROČNIK ZA LASTNIKA MOTORJA.
	Prezračevalne reže ohišja motorja so zamašene.	Odstranite umazanijo z rež.
	Hladilna rebra in zračni prehodi pod ohišjem ventilatorjna motorja so zamašeni.	Odstranite umazanijo s hladilnih reber in zračnih prehodov.
Motor preskakuje ob višji hitrost.	Razdalja med elektrodami vžigalne svečke je premajhma.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
Motor se pregreva.	Hlajenje zračnega toka je ovirano.	Odstranite umazanijo iz rež ohišja motorja, ohišja ventilatorja, zračnih prehodov.
	Nepravalna vžigalna svečka.	Pri PLM4120N na motor namestite vžigalno svečko RC12YC ali QC12YC in hladilna rebra. Pri PLM4620N namestite RJ19LMC vžigalno svečko in hladilna rebra na motor.
Kosilnica neobičajno vibrira.	Rezilo je zrahljano.	Privijte rezilo.
	Rezilo ni uravnoteženo.	Uravnotežite rezilo.

14. OKOLJE

Če boste po daljiši uporabi morali zamenjati napravo, je ne odvrzite med gospodinjske opadke ampak jo odstranite na okolju prijazen način.

Podjetje Makita izjavla, da je/so naslednji stroj(i):

Oznaka stroja:

Kosilnica z bencinskim motorjem

St. modela / tip: PLM4120N, PLM4620N

v skladu z naslednjimi evropskimi direktivami:

Izdelani so v skladu z naslednjimi standardi in

standardizirani imi dokumenti:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

Tehnična datoteka v skladu z 2006/42/ES je na voljo pri:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgija

Postopek za ugotavljanje skladnosti, ki ga predpisuje

Direktiva 2000/14/ES, je v skladu s prilogo VI.

Priglašeni organ:

Westendstraße 199, D-80686 München, Nemčija

Identifikacijska stevilka: 0036

PLM4120N

Izmerjena stopnja jakosti zvoka: 93,4 dB

Zajamčena stopnja jakosti zvoka: 96 dB

PLM4620N

Izmerjena stopnja jakosti zvoka: 93,6 dB

Zajamčena stopnja jakosti zvoka: 96 dB

22.8.2014

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgija

zaustavljenirezačmiruje.

8. UPUTE ZA RUKOVANJE

8-1 PRIJE POČETKA

Opskrbite motor benzinom i uljem, kao što je opisano u zasebnom prisuručniku motora isporučenim s vašom kosilicom. Pažljivo pročitajte upute.

UPOZORENJE: Benzin je也是如此
