MODE D'EMPLOI PLM5121N2 MAKITA

152 Downloaded from www.Manualslib.com manuals search engine

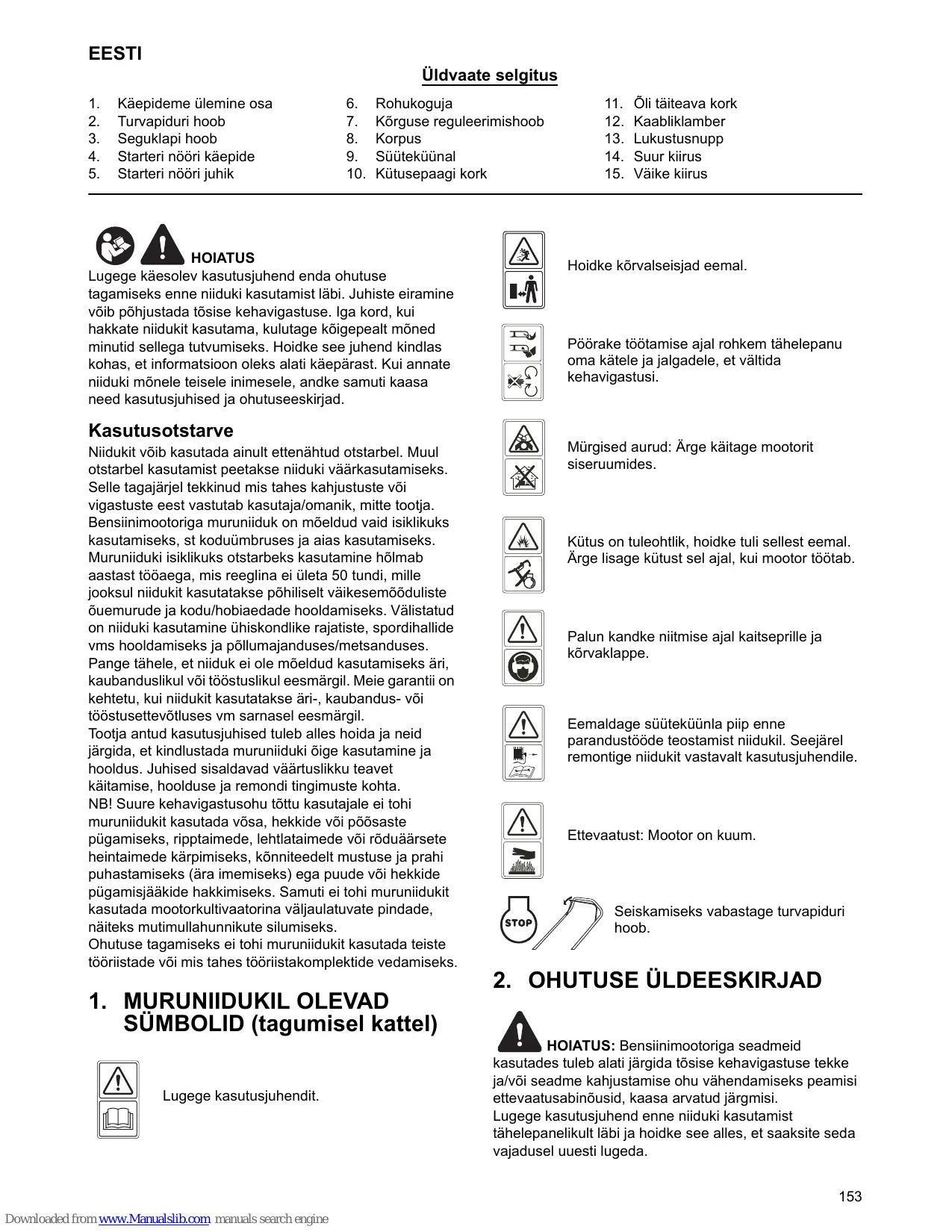

EESTI Üldvaate selgitus 1. 2. 3. 4. 5.

Käepideme ülemine osa Turvapiduri hoob Seguklapi hoob Starteri nööri käepide Starteri nööri juhik

Rohukoguja Kõrguse reguleerimishoob Korpus Süüteküünal Kütusepaagi kork

HOIATUS Lugege käesolev kasutusjuhend enda ohutuse tagamiseks enne niiduki kasutamist läbi. Juhiste eiramine võib põhjustada tõsise kehavigastuse. Iga kord, kui hakkate niidukit kasutama, kulutage kõigepealt mõned minutid sellega tutvumiseks. Hoidke see juhend kindlas kohas, et informatsioon oleks alati käepärast. Kui annate niiduki mõnele teisele inimesele, andke samuti kaasa need kasutusjuhised ja ohutuseeskirjad.

Kasutusotstarve Niidukit võib kasutada ainult ettenähtud otstarbel. Muul otstarbel kasutamist peetakse niiduki väärkasutamiseks. Selle tagajärjel tekkinud mis tahes kahjustuste või vigastuste eest vastutab kasutaja/omanik, mitte tootja. Bensiinimootoriga muruniiduk on mõeldud vaid isiklikuks kasutamiseks, st koduümbruses ja aias kasutamiseks. Muruniiduki isiklikuks otstarbeks kasutamine hõlmab aastast tööaega, mis reeglina ei ületa 50 tundi, mille jooksul niidukit kasutatakse põhiliselt väikesemõõduliste õuemurude ja kodu/hobiaedade hooldamiseks. Välistatud on niiduki kasutamine ühiskondlike rajatiste, spordihallide vms hooldamiseks ja põllumajanduses/metsanduses. Pange tähele, et niiduk ei ole mõeldud kasutamiseks äri, kaubanduslikul või tööstuslikul eesmärgil. Meie garantii on kehtetu, kui niidukit kasutatakse äri-, kaubandus- või tööstusettevõtluses vm sarnasel eesmärgil. Tootja antud kasutusjuhised tuleb alles hoida ja neid järgida, et kindlustada muruniiduki õige kasutamine ja hooldus. Juhised sisaldavad väärtuslikku teavet käitamise, hoolduse ja remondi tingimuste kohta. NB! Suure kehavigastusohu tõttu kasutajale ei tohi muruniidukit kasutada võsa, hekkide või põõsaste pügamiseks, ripptaimede, lehtlataimede või rõduäärsete heintaimede kärpimiseks, kõnniteedelt mustuse ja prahi puhastamiseks (ära imemiseks) ega puude või hekkide pügamisjääkide hakkimiseks. Samuti ei tohi muruniidukit kasutada mootorkultivaatorina väljaulatuvate pindade, näiteks mutimullahunnikute silumiseks. Ohutuse tagamiseks ei tohi muruniidukit kasutada teiste tööriistade või mis tahes tööriistakomplektide vedamiseks.

1. MURUNIIDUKIL OLEVAD SÜMBOLID (tagumisel kattel) Lugege kasutusjuhendit.

Õli täiteava kork Kaabliklamber Lukustusnupp Suur kiirus Väike kiirus

Hoidke kõrvalseisjad eemal.

Pöörake töötamise ajal rohkem tähelepanu oma kätele ja jalgadele, et vältida kehavigastusi.

Mürgised aurud: Ärge käitage mootorit siseruumides.

Kütus on tuleohtlik, hoidke tuli sellest eemal. Ärge lisage kütust sel ajal, kui mootor töötab.

Palun kandke niitmise ajal kaitseprille ja kõrvaklappe.

Eemaldage süüteküünla piip enne parandustööde teostamist niidukil. Seejärel remontige niidukit vastavalt kasutusjuhendile.

Ettevaatust: Mootor on kuum.

Seiskamiseks vabastage turvapiduri hoob.

2. OHUTUSE ÜLDEESKIRJAD HOIATUS: Bensiinimootoriga seadmeid kasutades tuleb alati järgida tõsise kehavigastuse tekke ja/või seadme kahjustamise ohu vähendamiseks peamisi ettevaatusabinõusid, kaasa arvatud järgmisi. Lugege kasutusjuhend enne niiduki kasutamist tähelepanelikult läbi ja hoidke see alles, et saaksite seda vajadusel uuesti lugeda. 153

Downloaded from www.Manualslib.com manuals search engine

HOIATUS: Antud masin tekitab töötamise ajal elektromagnetilise välja. Mõningatel juhtudel võib see väli mõjutada aktiivseid või passiivseid meditsiinilisi implantaate. Soovitame meditsiiniliste implantaatidega isikutel enne antud masina kasutamist pidada tõsise või eluohtliku vigastuse vältimiseks nõu arsti ja meditsiinilise implantaadi tootjaga.

Väljaõpe • Lugege tähelepanelikult juhiseid. Õppige põhjalikult tundma seadme juhtimisseadiseid ja niiduki õiget kasutamist. Õppige selgeks, kuidas mootorit kiiresti seisata. • Kasutage muruniidukit ainult ettenähtud otstarbel, s.t niitmiseks ja rohu kogumiseks. Igasugune muu kasutusviis võib olla ohtlik ja niidukit kahjustada. Väärkasutuse näited on muu hulgas järgmised: - inimeste, s.h laste, või loomade transportimine masinal; - transportimine masina abil; - masina kasutamine koormate pukseerimiseks või lükkamiseks; - masina kasutamine lehtede ja prahi kogumiseks; - masina kasutamine hekkide pügamiseks, juurviljapealsete jm taimede, mis pole rohi, lõikamiseks; - masina kasutamine korraga rohkem kui ühe isiku poolt; - lõiketera kasutamine muudel kui rohuga kaetud pindadel. • Mitte mingil juhul ärge lubage muruniidukit kasutada lastel ega isikutel, kes pole tutvunud käesoleva kasutusjuhendiga. Kohalikud määrused võivad seada piiranguid kasutaja vanusele. • Muruniidukit ei tohi kasutada järgmistel juhtudel: - kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad; - kui operaator on tarvitanud ravimeid või aineid, mis võivad mõjutada tema reageerimis- ja kontsentreerumisvõimet. • Pidage meeles, et muruniiduki omanik või kasutaja vastutab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest. • Niiduki kasutajad peavad saama korraliku väljaõppe niiduki kasutamise, reguleerimise ja käitamise, samuti keelatud toimingute alal.

Ettevalmistus • Kandke niitmise ajal alati tugevaid jalatseid ja pikki pükse. Ärge töötage niidukiga, kui olete paljajalu või kannate lahtisi sandaale. • Kontrollige hoolikalt niidetavat ala ja eemaldage sealt kõik esemed, nagu näiteks kivid, mänguasjad, puuroikad ja juhtmed, mis võivad niidukile ette jäädes üles paiskuda. • HOIATUS- Bensiin on väga tuleohtlik. - hoidke kütust selleks ettenähtud mahutites; - lisage kütust ainult välistingimustes ja ärge suitsetage samal ajal; - lisage kütust enne mootori käivitamist. Ärge eemaldage kütusepaagilt korki ega lisage sinna kütust, kui mootor töötab või on kuum; 154 Downloaded from www.Manualslib.com manuals search engine

- kui olete bensiini maha loksutanud, siis ärge püüdke mootorit käivitada, vaid viige niiduk sellest piirkonnast eemale ja vältige enne bensiiniaurude hajumist kõikvõimalikke süttimisallikaid; - keerake kütusepaagi ja -mahuti korgid tugevasti kinni. • Vahetage kahjustunud summutid välja. • Kontrollige alati enne kasutamist, kas lõiketera, lõiketera poldid ja niiduki korpus pole kulunud või vigastatud. Asendage kulunud või kahjustunud poldid komplektina välja, et tagada niiduki ühtlane kulumine. • Kontrollige regulaarselt, et kõik käivitusblokeeringud ja kasutaja juhtimisseadised töötavad korralikult.

Kasutamine • Ärge käitage mootorit kinnises ruumis, kuhu võivad koguneda mürgised süsinikmonoksiidi (vingugaas) aurud. • Ärge kasutage niidukit, kui olete väsinud, haige või alkoholi või uimastite mõju all. • Hoiatus! Ärge kasutage muruniidukit, kui esineb süttimisoht. • Niidukiga töötamise aega on soovitatav piirata, et minimeerida mürast ja vibratsioonist tingitud riske. • Olge ettevaatlik muruniiduki kasutamisel nõlvadel ja murdepinna, kraavide või tammide lähedal. • Niitke ainult päevavalguses või hea tehisvalgustuse olemasolul. • Võimaluse korral vältige märja muru niitmist. • Jälgige kallakutel alati, et teil oleks kindel jalgealune. • Kõndige, ärge jookske. • Edasiveoga niidukite puhul niitke kallakutel ristisuunas, mitte kunagi üles-alla suunas. • Olge kallakutel liikumissuunda muutes äärmiselt ettevaatlik. • Ärge niitke liiga järskudel kallakutel. • Olge tagurdamisel või muruniiduki enda poole tõmbamisel äärmiselt ettevaatlik. • Seisake lõiketera(d), kui muruniidukit tuleb mootori töötamise ajal kallutada, et liikuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite muruniidukit niitmisalale või sealt ära. • Ärge mitte mingil juhul kasutage muruniidukit, mille kaitsekatted on vigastatud või millel puuduvad ohutusseadised (nt suunaja ja/või rohukoguja peavad olema õigesti paigaldatud). • Ettevaatust! Ärge kasutage muruniidukit, kui rohukoguja või isesulguv väljaviskeava kaitsekate pole oma kohal. • Ärge muutke mootori pöörete regulaatori seadistust ning ärge ületage mootori maksimaalselt lubatud pöördeid. • Ärge muutke ega eemaldage ühtegi pitseeritud ühendust mootori töökiiruse reguleerimiseks. • Muruniiduki turvasüsteeme või -elemente ei tohi omavoliliselt muuta ega kahjustada. • Vabastage enne niiduki käivitamist kõik lõiketera ja ajami sidurid. • Käivitage mootor vastavalt juhistele, hoides jalgu lõiketerast (lõiketeradest) ohutus kauguses. • Ärge kallutage muruniidukit mootori käivitamise ajal. • Ärge seiske mootori käivitamise ajal väljaviskerenni ees.

• Ärge pange käsi ja jalgu pöörlevate osade lähedale ega nende alla. Hoidke väljaviskeava alati takistustest puhtana. • Mitte mingil juhul ärge tõstke ega kandke muruniidukit sel ajal, kui mootor töötab. • Seisake mootor ja ühendage süüteküünla juhe lahti; veenduge, et kõik liikuvad osad on täielikult seiskunud; ja eemaldage mutrivõti, kui see on niiduki küljes: - enne takistuste eemaldamist muruniidukist või ummistuste kõrvaldamist väljaviskerennist; - enne kontrollimist, puhastamist või mis tahes muude tööde teostamist muruniidukil; - pärast põrkumist vastu võõrkeha. Kontrollige, et muruniiduk ei oleks kahjustunud. Teostage enne niiduki käivitamist ja niitma hakkamist vajalikud parandustööd; - kui muruniiduk hakkab ebatavaliselt vibreerima (kontrollige kohe). • Seisake mootor ja ühendage süüteküünla juhe lahti; veenduge, et kõik liikuvad osad on täielikult seiskunud; ja eemaldage mutrivõti, kui see on niiduki küljes: - alati, kui lahkute muruniiduki juurest; - enne kütuse lisamist. • Vähendage seguklapi ava seadistust mootori väljalülitamise ajal ja juhul, kui mootor on varustatud kütusekraaniga, siis sulgege see niitmise lõpetamisel. • Kasutage muruniidukit ainult ettenähtud otstarbel, s.t niitmiseks ja rohu kogumiseks. Igasugune muu kasutusviis võib olla ohtlik ja niidukit kahjustada.

• Kontrollige regulaarselt rohukogujat kulumise või vigastuste kindlakstegemiseks. • Ohutuse tagamiseks vahetage kulunud või kahjustunud osad uute vastu. • Kui kütusepaak vajab tühjendamist, tuleb seda alati teha välistingimustes. • Ebaõige hooldus, mitterahuldavate varuosade kasutamine või turvaelementide eemaldamine või muutmine võib põhjustada muruniiduki kahjustumise ja kasutaja raske vigastuse. • Kasutage ainult tootja poolt soovitatud lõiketerasid ja varuosi. Mitteoriginaalosade kasutamine võib niidukit kahjustada ja kasutajat vigastada. Hoidke muruniidukit heas töökorras. • Kui lõiketera pidurdusseade ei tööta, pöörduge abi saamiseks teeninduskeskusesse.

Transportimine ja teisaldamine • Masina teisaldamise, tõstmise, transportimise või kallutamise ajal peate: - kandma tugevaid töökindaid; - haarama masinast kinni nendes punktides, mis võimaldavad ohutut haaret, võttes arvesse masina kaalu ja selle jaotumist; - kasutama sobivat arvu inimesi vastavalt masina kaalule ja sõiduki või selle koha omadustele, kuhu masin tuleb asetada. • Transportimise ajal kinnitage masin kindlalt nööride või kettidega.

Hooldus ja hoiustamine • Jälgige, et kõik mutrid, poldid ja kruvid oleksid tugevasti kinni keeratud. Nii tagate niiduki ohutu töötamise. • Ärge kunagi hoidke niidukit, mille paagis on kütust, suletud ruumis, sest kütuseaurud võivad kokku puutuda lahtise tule või sädemetega. • Laske mootoril enne niiduki kinnisesse ruumi viimist maha jahtuda. Enne hoiustamist puhastage ja hooldage muruniiduk. • Tuleohu vältimiseks hoidke mootori, summuti, akukorpuse ja bensiinipaagi piirkond rohust, lehtedest ja liigsest määrdest puhtana.

HOIATUS: Ärge puudutage pöörlevat lõiketera.

HOIATUS: Lisage kütust hästi ventileeritud kohas seisatud mootori korral.

3. MURUNIIDUKI OSADE KIRJELDUS (Joon. 1 ja 2) Komplekti kuuluvad A: Süüteküünlavõti B: Multšimiskiil

4. TEHNILISED ANDMED Mudel Mootori tüüp Iseliikuv

PLM4120N PLM4620N B ja S 500E Seeria

2,4 kW Lõiketera laius

Rohukoti maht Netomass Kõrguse reguleerimine

25 – 70 mm, 5 reguleeritavat kõrgust

25 – 70 mm, 5 reguleeritavat kõrgust 155

Downloaded from www.Manualslib.com manuals search engine

Mõõdetud müratugevuse tase Garanteeritud müratugevuse tase (direktiivi 2000/14/EÜ kohaselt) Vibratsioon (standardi EN ISO 5395-1 lisa G ja standardi EN ISO 5395-2 kohaselt)

5-1 KOKKUPANDAVA KÄEPIDEME MONTEERIMINE HOIATUS: Käepideme alumise osa vasak ja parem pool peavad olema reguleeritud samale kõrgusele.

A) Kinnitage käepideme alumine osa seadme korpuse külge, kasutades kahte poldist, seibist ja lukustusnupust koosnevat komplekti, nagu joonisel on näidatud. (Joon. 3, Joon. 4, Joon. 5, Joon. 6) B) Tõstke käepideme ülemine osa tööasendisse. Ühendage käepideme ülemine ja alumine osa, kasutades kahte poldist, seibist ja lukustusnupust koosnevat komplekti. (Joon. 7, Joon. 8, Joon. 9) C) Seadke kõik kaablid üle käepideme torude. Kinnitage need kaabliklambriga käepideme alumiste osade keskele niimoodi, et kaablid jääksid niiduki välisküljele. Vastasel juhul võivad kaablid jääda tagumise katte vahele selle avamisel/sulgemisel või tõmbuda ülemääraselt pingule käepideme ülemise osa tõstmisel niitmisasendisse. (Joon. 10)

5-2 ROHUKOGUJA MONTEERIMINE 1. Paigaldamine: tõstke tagumine kate üles ja haakige rohukoguja niiduki tagaosa külge. (Joon. 11, Joon. 12) 2. Eemaldamine: tõstke tagumine kate üles, eemaldage rohukoguja.

5-3 STARTERI NÖÖRI KÄEPIDE Viige starteri nööri käepide mootorist starteri nööri juhikusse. (Joon. 13, Joon. 14)

5-4 LÕIKEKÕRGUS Hoova vabastamiseks hammaste tagant suruge seda väljapoole. Lõikekõrguse reguleerimiseks lükake hooba ette- või tahapoole. (Joon. 15 ja vt punkte 8–8)

6. SOBIVA KÕRGUSE SEADISTAMINE 1) Tõmmake käepideme alumist osa kinnitav lukustusnupp välja. (Joon. 16) 2) Vt Joon. 17, liigutage käepideme alumist osa üles ja alla, seadke see sobivale kõrgusele. Seda tüüpi muruniidukil saab valida 3 reguleeritava kõrguse vahel, kus käepideme alumine osa asub kõrgusel 1 maapinnast kõige kõrgemas ja kõrgusel 3 kõige madalamas punktis. 3) Reguleerige sobivale kõrgusele ja kinnitage siis käepideme alumine osa lukustusnuppudega. 156 Downloaded from www.Manualslib.com manuals search engine

Muruniidukeid saab tavafunktsioonidelt ümber seadistada vastavalt kasutuseesmärgile: Tagasuunas väljaviskega muruniidukiks ja multšimisniidukiks. Mis on multšimine? Multšimise puhul rohi kõigepealt lõigatakse, seejärel hekseldatakse peeneks ja juhitakse niidetud rohule loodusliku väetisena tagasi. Nõuandeid multšimisega niitmiseks: - niitke muru regulaarselt maks. 2 cm võrra lühemaks (rohu kõrguselt 6 cm kuni kõrguseni 4 cm); - kasutage teravat lõiketera; - ärge niitke märga rohtu; - seadke mootori pöörlemiskiirus maksimaalseks; - niitke ainult normaalses töötempos; - puhastage regulaarselt multšimiskiilu, korpuse sisemist poolt ja lõiketera.

ÜKS: Ümberseadistamine multšimisniidukiks HOIATUS: Teostage ainult siis, kui mootor on seisatud ja lõiketera ei liigu. 1. Tõstke tagumine kate üles ja eemaldage rohukoguja. 2. Lükake multšimiskiil korpuse alla. Lukustage multšimiskiil nupu abil korpuse all olevasse avausse. (Joon. 18, Joon. 19) 3. Laske tagumine kate uuesti alla.

KAKS: Niitmine koos rohukogujaga 1. Niitmiseks koos rohukogujaga eemaldage multšimiskiil ja paigaldage rohukoguja. 2. Multšimiskiilu eemaldamine. - Tõstke tagumine kate üles ja eemaldage multšimiskiil.

HOIATUS: Teostage järgmisi toiminguid ainult siis, kui mootor on seisatud ja lõiketera ei liigu.

8. TÖÖJUHISED 8-1 ENNE MOOTORI KÄIVITAMIST Kasutage mootoris ainult sellist bensiini ja õli, nagu on kindlaks määratud eraldi mootori kasutusjuhendis, mis on teie niidukiga kaasa pandud. Lugege tähelepanelikult juhiseid.

HOIATUS: Bensiin on väga tuleohtlik. Hoidke kütust selleks ettenähtud mahutites. Lisage kütust ainult välistingimustes, tehke seda enne mootori käivitamist ning ärge suitsetage kütuse lisamise või käsitsemise ajal. Ärge eemaldage kütusepaagilt korki ega lisage sinna kütust, kui mootor töötab või on kuum. Kui olete bensiini maha loksutanud, siis ärge püüdke mootorit käivitada, vaid viige niiduk sellest piirkonnast eemale ja vältige enne bensiiniaurude hajumist kõikvõimalikke süttimisallikaid. Keerake kütusepaagi ja -mahuti korgid tugevasti kinni. Tühjendage kütusepaak enne muruniiduki kallutamist, et lõiketera hooldada või õli välja kallata.

HOIATUS: Ärge kunagi lisage paaki kütust suletud ruumis ega siis, kui mootor töötab. Kui mootor on äsja töötanud, siis oodake enne kütuse lisamist vähemalt 15 minutit, et mootor saaks maha jahtuda.

8-2 MOOTORI KÄIVITAMINE JA LÕIKETERA SISSELÜLITAMINE 1. Niiduki süüteküünal on varustatud kummist piibuga, mis asub süüteküünla peal. Veenduge, et süüteküünla juhtme otsas olev metallist aas (kummist piibu sees) oleks tugevasti kinnitatud süüteküünla metallist otsa peale. 2. Enne mootori käivitamist vajutage 3–5 korda täitepumpa. (Joon. 20) 3. Külma mootori käivitamisel keerake seguklapi hoob asendisse „ “. Sooja mootori käivitamisel ja töötamise ajal keerake seguklapi hoob asendisse „ “. (Joon. 21) 4. Seistes muruniiduki taga, haarake kinni turvapiduri hoovast ja hoidke seda vastu käepideme ülemist osa, nagu on näidatud Joon. 22. 5. Haarake kinni starteri nööri käepidemest, nagu on näidatud Joon. 22, ja tõmmake seda kiiresti. Kui mootor käivitub, juhtige käepide aeglaselt starteri nööri juhiku taha tagasi. Mootori ja lõiketera seiskamiseks vabastage turvapiduri hoob. Käivitage mootor vastavalt juhistele, hoides jalgu lõiketerast ohutus kauguses. Ärge kallutage muruniidukit mootori käivitamise ajal. Käivitage muruniiduk tasasel pinnal, kus ei ole kõrget rohtu ega takistusi. Hoidke käed ja jalad eemal pöörlevatest osadest. Ärge seiske mootori käivitamise ajal väljaviskeava ees.

8-3 TÖÖPROTSEDUURID Hoidke niitmise ajal turvapiduri hooba mõlema käega tugevasti vastu käepidet.

Märkus: kui turvapiduri hoob niitmise ajal vabastatakse, siis mootor seiskub, peatades seeläbi muruniiduki töö.

HOIATUS! Et vältida muruniiduki tahtmatut sisselülitamist, on see varustatud mootoripiduriga, mis tuleb tagasi tõmmata, enne kui mootori saab käivitada. Kui mootori juhtkang on vabastatud, peab see algasendisse tagasi minema, mille puhul mootor lülitub automaatselt välja.

Märkus: Mootoripidur (piduri hoob). Mootori peatamiseks kasutage hooba. Kui te hoova vabastate, peatuvad mootor ja lõiketera automaatselt. Niitmiseks hoidke hoob tööasendis. Enne niitmise alustamist kontrollige korduvalt käivitamise/peatamise hooba veendumaks, et see töötab korralikult. Veenduge, et pingutuskaabel töötab sujuvalt (st ei ole kuidagi kinni jäänud või paindunud).

8-4 MOOTORI SEISKAMINE ETTEVAATUST: Lõiketera jääb pärast mootori väljalülitamist mõneks sekundiks pöörlema. 1. Mootori ja lõiketera seiskamiseks vabastage turvapiduri hoob. 2. Ühendage süüteküünla juhe lahti ja maandage see, nagu kaasasolevas mootori kasutusjuhendis on õpetatud, et vältida ootamatut käivitumist sel ajal, kui niiduk on jäetud järelevalveta.

8-5 PARIMATE TULEMUSTE SAAVUTAMINE NIITMISEL Puhastage muru prahist. Veenduge, et murul pole kive, pulkasid, traati või muid võõrkehi, mis võivad lõiketerade külge takerdudes ootamatult mis tahes suunas laiali paiskuda ning põhjustada tõsise kehavigastuse niiduki kasutajale ja teistele isikutele, samuti kahjustada vara ja muid ümbritsevaid esemeid. Ärge niitke märga rohtu. Tõhusamaks niitmiseks ärge niitke märga rohtu, sest see kipub korpuse alumisele küljele kleepuma, takistades mahalõigatud rohu õiget niitmist. Ärge niitke korraga maha rohkem kui 1/3 rohu esialgsest kõrgusest. Niitmise puhul on soovitatav maha niita 1/3 rohu esialgsest kõrgusest. Liikumiskiirus tuleks reguleerida selliseks, mis võimaldab tükeldatud rohtu ühtlaselt murule laiali puistata. Eriti tiheda rohu puhul tuleks vajadusel kasutada ühte kõige aeglasematest kiirustest, et saavutada ühtlane hästi niidetud muru. Kui niidate kõrget rohtu, peaksite muru niitma kaks korda, langetades lõiketera teisel niitmisel veel 1/3 võrra esialgsest kõrgusest ning niites võib-olla mõne teise mustri järgi kui esimesel korral. Niiduradade väike kattuvus niitmisel aitab samuti saada ühtlasemat murupinda. Niiduk peaks alati töötama 157

Downloaded from www.Manualslib.com manuals search engine

maksimaalsel pöörete arvul, et saavutada parim lõikus ja võimaldada niidukil niita kõige tõhusamalt. Puhastage niiduki korpuse alumist poolt. Puhastage korpuse alumist poolt kindlasti pärast igat kasutamist, et vältida rohu kogunemist, mis võib takistada õiget multšimist. Niitmine läbi lehtede: Lehtede niitmine on samuti kasulik teie murule. Lehtede niitmisel veenduge, et need on kuivad ega paikne rohul liiga paksu kihina. Ärge oodake seni, kuni kõik lehed on puudelt maha langenud, enne kui niitma hakkate.

9. HOOLDUSJUHISED HOIATUS: Kui niiduk põrkub vastu võõrkeha, seisake mootor. Eemaldage süüteküünlalt juhe, kontrollige niidukit põhjalikult, kas sellel pole kahjustusi, ja enne niiduki uuesti käivitamist teostage vajalikud parandustööd. Niiduki liiga suur vibratsioon töötamise ajal viitab kahjustusele. Niidukit tuleks kohe kontrollida ja remontida.

8-6 ROHUKOGUJA Tühjendage ja puhastage rohukotti, veenduge, et kott on puhas, ja kandke hoolt, et selle võrk oleks takistustest vaba. (Joon. 23)

8-7 KORPUS Niiduki korpuse alumist poolt tuleks puhastada pärast igat kasutamist, et vältida niidetud rohu, lehtede, mulla ja muude võõrkehade kogunemist. Kui prügil lastakse koguneda, võib see põhjustada korrosiooni ja takistada nõuetekohast multšimist. Korpuse puhastamiseks võib niidukit kallutada ja kraapida seda puhtaks sobiva tööriistaga (kontrollige, et süüteküünla juhe oleks lahti ühendatud).

8-8 LÕIKEKÕRGUSE REGULEERIMISE JUHISED ETTEVAATUST: Mitte mingil juhul ei tohi muruniiduki reguleerimistöid teha enne, kui te pole kõigepealt seisanud mootorit ja ühendanud lahti süüteküünla juhet.

ETTEVAATUST: Jätke niiduk enne lõikekõrguse muutmist seisma ja ühendage süüteküünla juhe lahti. Teie niiduk on varustatud ühe tsentraalse lõikekõrguse reguleerimishoovaga, mis võimaldab valida 5 kõrguse asendi vahel. 1. Jätke niiduk enne lõikekõrguse muutmist seisma ja ühendage süüteküünla juhe lahti. 2. Tsentraalne lõikekõrguse reguleerimishoob võimaldab teil kasutada 5 erinevat kõrguse asendit. 3. Lõikekõrguse muutmiseks suruge reguleerimishooba ratta suunas ja liigutage seda üles- või allapoole valitud kõrgusele (Joon. 24). Kõik rattad jäävad samale lõikekõrgusele.

158 Downloaded from www.Manualslib.com manuals search engine

SÜÜTEKÜÜNAL Kasutage väljavahetamiseks ainult originaalset süüteküünalt. Parimate tulemuste saavutamiseks vahetage süüteküünal välja iga 100 töötunni järel. (Vt MOOTORI KASUTUSJUHEND)

PIDURIKLOTSID Laske mootori piduriklotse hooldusteeninduses regulaarselt kontrollida ja/või vahetada; asendamiseks võib kasutada ainult originaalosi.

ETTEVAATUST: ÜHENDAGE SÜÜTEKÜÜNLA JUHE ENNE HOOLDUST LAHTI. 1. RATTAD. Määrige kõigi rataste kuullaagreid vähemalt üks kord hooaja jooksul kerge õliga. 2. MOOTOR. Järgige mootori kasutusjuhendis antud määrimisjuhiseid. 3. TURVAPIDURI HOOB. Määrige turvapiduri hoova pöördepunkte ja selle trossi vähemalt üks kord hooaja jooksul kergelt õliga. Turvapiduri hoob peab mõlemas suunas liikuma vabalt.

11. PUHASTAMINE ETTEVAATUST: Ärge kasutage mootori puhastamiseks veejuga. Vesi võib mootorit kahjustada või saastada kütusesüsteemi. 1. Puhastage korpust kuiva lapiga. 2. Puhastage niiduki korpuse alumist poolt veejoaga, kallutades niidukit niimoodi, et süüteküünal jääb ülespoole.

11-1 MOOTORI ÕHUPUHASTI ETTEVAATUST: Ärge laske mustusel või tolmul ummistada õhufiltri poroloonelementi. Mootori õhupuhasti elementi tuleb hooldada (puhastada) iga 25 töötunni järel normaalsetes tingimustes niitmise korral. Poroloonelementi tuleb hooldada regulaarselt, kui muruniidukit kasutatakse kuivades tolmustes tingimustes. (Vt MOOTORI KASUTUSJUHEND)

ÕHUFILTRI PUHASTAMINE 1. Ainult PLM4120N: Tõstke filtri katte ülaosas olevad klambrid üles. Ainult PLM4620N: Eemaldage kruvi. 2. Eemaldage kate. 3. Peske filtri elementi seebivees. ÄRGE KASUTAGE BENSIINI! 4. Laske filtri elemendil õhu käes kuivada. 5. Tilgutage poroloonfiltrile mõned tilgad SAE30 õli ja pigistage kõvasti, et liigne õli eemaldada. 6. Paigaldage filter tagasi. 7. Sulgege filtri kate.

PLM4620N) (lõiketera tellimiseks pöörduge kohaliku müügiesindaja poole või helistage meie ettevõttesse). MÄRKUS: Vahetage filter välja, kui see on hõredaks kulunud, rebenenud, muul viisil kahjustunud või siis, kui seda ei saa enam puhastada. (Joon. 25 PLM4120N kohta)

11-2 LÕIKETERA ETTEVAATUST: Ühendage süüteküünla juhe enne lõiketera kallal töötamist kindlasti lahti ja maandage see , et vältida mootori juhuslikku käivitumist. Kaitske käsi, kandes pakse kindaid või kasutage lõiketerade haaramiseks lappi. Kallutage niidukit niimoodi, nagu kaasasolevas mootori kasutusjuhendis on kindlaks määratud. Eemaldage kuuskantpolt ja seib , mis hoiavad lõiketera ja lõiketera adapterit mootori väntvõlli küljes kinni. Eemaldage lõiketera ja adapter väntvõlli küljest.

HOIATUS: Kontrollige regulaarselt lõiketera adapterit, et sellel poleks pragusid, eelkõige siis, kui niiduk on põrkunud vastu võõrkeha. Vajadusel vahetage adapter välja. Parimate tulemuste saavutamiseks peab lõiketera olema terav. Lõiketera saab uuesti teritada. Selleks tuleb see eemaldada ning teritada või viilida lõikeserva, säilitades võimalikult täpse originaalfaasi. Väga tähtis on, et kõiki lõikeservi viilitakse ühtlaselt, vältimaks lõiketera tasakaalustamatust. Lõiketera vale tasakaal põhjustab ülemäärast vibratsiooni, mille tagajärjel võivad tekkida juhuslikud mootoririkked ja niiduki kahjustused. Pärast lõiketera teritamist tasakaalustage seda hoolikalt. Lõiketera tasakaalu saab kontrollida, tasakaalustades lõiketera ümara varrega kruvikeerajal. Eemaldage metalli raskemalt küljelt, kuni lõiketera tasakaalustub ühtlaselt. (Joon. 26) Enne lõiketera ja adapteri monteerimist seadme külge, määrige mootori väntvõlli ja lõiketera adapteri sisemist pinda kerge õliga. Paigaldage lõiketera adapter väntvõlli külge. Vt Joon. 26. Paigaldage adapter lõiketera sellele küljele, millel pole osa numbrit. Seadke seib lõiketera auguga kohakuti ja sisestage kuuskantpolt. Pingutage kuuskantpolti vastavalt allpool antud pöördemomendile.

11-3 LÕIKETERA MONTEERIMISE PÖÖRDEMOMENT Kinnituspoldi pingutamiseks tuleb kasutada pöördemomenti 35–45 Nm. Niiduki ohutu töötamise tagamiseks Kontrollige regulaarselt, et KÕIK mutrid ja poldid oleksid korralikult kinni keeratud. Pärast pikaajalist töötamist, eriti liivasel pinnal, lõiketera kulub ja kaotab mingil määral oma originaalse kuju. Selle tagajärjel niitmise tõhusus väheneb ning lõiketera tuleks välja vahetada. Kasutage väljavahetamiseks ainult tehase poolt heakskiidetud lõiketera. Tootja ei vastuta lõiketera tasakaalustamatuse tagajärjel tekkida võivate kahjustuste eest. Kasutage väljavahetamiseks ainult originaalset lõiketera, mille tüüp on märgitud lõiketerale (MAKITA 263001433 mudelile PLM4120N; MAKITA 263001451 mudelile

HOIATUS: Ärge puudutage pöörlevat lõiketera.

11-4 MOOTOR Lugege mootori hooldusjuhiseid eraldi mootori kasutusjuhendist. Säilitage mootoriõli vastavalt mootori kasutusjuhendis antud juhistele. Lugege ja järgige juhiseid tähelepanelikult. Kui töötate muruniidukiga normaalsetes tingimustes, siis hooldage õhupuhastit vastavalt mootori kasutusjuhendis antud juhistele. Kui töötate väga tolmustes tingimustes, siis puhastage õhupuhastit iga mõne tunni järel. Mootori väike jõudlus ja üleujutus viitavad tavaliselt sellele, et õhupuhastit tuleks hooldada. Lugege õhupuhasti hooldusjuhiseid teie niidukiga kaasasolevast mootori kasutusjuhendist. Süüteküünalt tuleks puhastada ja elektroodide vahet reguleerida üks kord hooaja jooksul. Soovitatav on, et vahetaksite süüteküünla välja iga niitmishooaja alguses. Kontrollige mootori kasutusjuhendist õiget süüteküünla tüüpi ja elektroodide vahe tehnilisi nõudeid. Puhastage mootorit regulaarselt lapi või harjaga. Hoidke jahutussüsteem (ventilaatori korpuse piirkond) puhtana, et võimaldada nõuetekohast õhuringlust, mis on oluline mootori jõudluse ja ettenähtud kasutusea säilitamiseks. Eemaldage summuti piirkonnast kindlasti kogu rohi, muld ja tuleohtlik prügi.

12. HOIUSTAMISE JUHISED (PÄRAST HOOAJA LÕPPEMIST) Muruniiduki ettevalmistamisel hoiustamiseks tuleb teostada järgmised toimingud. 1. Kütusepaak tuleb pärast hooaja viimast niitmist tühjaks lasta. a) Tühjendage bensiinipaak imipumba abil.

ETTEVAATUST: Ärge tühjendage niidukit bensiinist suletud ruumis, lahtise tule läheduses jne. Ärge suitsetage! Bensiiniaurud võivad põhjustada plahvatuse või tulekahju. b) Käivitage mootor ja laske sel töötada seni, kuni kogu bensiin on ära tarbitud ja mootor seiskub. c) Eemaldage süüteküünal. Lisage põlemiskambrisse õlikannu abil u. 20 ml õli. Kasutage õli ühtlaseks jaotumiseks põlemiskambris starterit. Vahetage süüteküünal välja. 2. Puhastage ja määrige muruniidukit hoolikalt, nagu on kirjeldatud osas „MÄÄRIMISJUHISED“. 3. Määrige veidi ka lõiketera, et vältida roostetamist. 4. Hoidke muruniidukit kuivas, puhtas, pakase ja kõrvaliste isikute eest kaitstud kohas.

ETTEVAATUST: Mootor peab enne muruniiduki hoiule panekut olema täiesti maha jahtunud.

159 Downloaded from www.Manualslib.com manuals search engine

NB: Mis tahes tüüpi elektriseadmete hoiustamisel ventilatsioonita ruumis või materjalilao varjualuses; - Tuleks seadet kindlasti kaitsta roostetõrjevahendiga. Kasutage kerget õli või silikooni ning kandke seda seadmele, eelkõige kaablitele ja kõigile liikuvatele osadele. - Jälgige, et te ei painutaks kaableid ega ajaks neid keerdu.

- Kui starteri nöör eemaldub käepidemel olevast juhikust, ühendage süüteküünla juhe lahti ja maandage see. Vajutage turvapiduri hoob alla ja tõmmake starteri nöör aeglaselt mootorist välja. Libistage starteri nöör käepidemel olevasse juhikusse.

Transportimine Lülitage mootor välja ja laske mootoril jahtuda. Siis ühendage süüteküünla juhe lahti ja tühjendage kütusepaak vastavalt mootori kasutusjuhendis toodud juhistele. Veenduge, et niiduki lükkamisel üle takistuste ei painutataks ega kahjustataks lõiketera.

13. VEAOTSING PROBLEEM Mootor ei käivitu.

Mootorit on raske käivitada või võimsus puudub.

Mootor töötab ebaühtlaselt.

Mootor töötab tühikäigul kehvasti.

Mootor jätab suurel pöörete arvul töötades takte vahele.

VÕIMALIK PÕHJUS VEA KÕRVALDAMINE Seguklapi asend ei vasta töötingimustele.

Viige seguklapp õigesse asendisse.

Lisage paaki kütust. Vt MOOTORI KASUTUSJUHEND.

Õhupuhasti element on määrdunud.

Puhastage õhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.

Süüteküünal on lahti.

Pingutage süüteküünalt, kasutades pöördemomenti kuni 25–30 Nm.

Süüteküünla juhe on lahti või süüteküünla küljest lahti ühendatud.

Paigaldage süüteküünla juhe süüteküünlale.

Süüteküünla elektroodide vahe on vale.

Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.

Süüteküünal on rikkis.

Paigaldage uus süüteküünal ja seadistage õige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.

Karburaator on kütusest üleujutatud.

Eemaldage õhupuhasti element ja tõmmake pidevalt starteri nööri, kuni karburaator puhastub, ning paigaldage õhupuhasti element.

Süütemoodul on rikkis.

Pöörduge Makita volitatud hooldusteenindusse.

Mustus, vesi või vana kütus kütusepaagis.

Tühjendage kütusepaak ja puhastage see. Täitke paak uue puhta kütusega.

Kütusepaagi korgi õhuava on tõkestatud.

Puhastage kütusepaagi korki või vahetage see välja.

Õhupuhasti element on määrdunud.

Puhastage õhupuhasti elementi.

Süüteküünal on rikkis.

Paigaldage uus süüteküünal ja seadistage õige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.

Süüteküünla elektroodide vahe on vale.

Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.

Õhupuhasti element on määrdunud.

Puhastage õhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.

Õhupuhasti element on määrdunud.

Puhastage õhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.

Mootorikatte õhuavad on blokeeritud.

Eemaldage õhutusavadelt praht.

Mootori ventilaatori korpuse all olevad jahutusribid ja õhutusavad on blokeeritud.

Eemaldage prügi jahutusribidelt ja õhutusavadelt.

Süüteküünla elektroodide vahe on liiga Reguleerige elektroodide vahet, see peab olema 0,7 väike. kuni 0,8 mm.

160 Downloaded from www.Manualslib.com manuals search engine

Jahutusõhu ringlus on tõkestatud.

Eemaldage mootorikatte piludelt, ventilaatori korpuselt ja õhutusavadelt igasugune prügi.

Mudel PLM4120N paigaldage RC12YC või QC12YC süüteküünal ja jahutusribid mootorile. PLM4620N puhul paigaldage mootorile süüteküünal RJ19LMC ja jahutusribid.

Mootor kuumeneb üle.

Niiduk vibreerib liigselt.

Lõikemehhanism on lahti.

Pingutage lõiketera.

Lõikemehhanism ei ole tasakaalus.

Tasakaalustage lõiketera.

14. KESKKOND Kui peaksite oma muruniiduki pärast pikaajalist kasutamist uue vastu välja vahetama, siis ärge pange vana niidukit olmejäätmete hulka, vaid kõrvaldage see kasutusest keskkonnaohutul viisil. Ainult Euroopa riikide jaoks EÜ vastavusdeklaratsioon Makita kinnitab, et alljärgnev(ad) Makita seade (seadmed): Masina tähistus: Bensiinimootoriga muruniiduk Mudeli nr/tüüp: PLM4120N, PLM4620N Tehnilised andmed: vt „4. TEHNILISED ANDMED“ vastavad järgmiste Euroopa direktiivide nõuetele: 2004/108/EÜ, 2006/42/EÜ, 2000/14/EÜ ja 2005/88/ EÜ Ning on toodetud vastavalt järgmistele standarditele või standardiseeritud dokumentidele: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 Tehnilised andmed kooskõlas direktiiviga 2006/42/EÜ on saadaval: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia Vastavushindamise protseduur direktiivi 2000/14/EÜ alusel oli kooskõlas lisaga VI. Teavitatud asutus: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 München, Saksamaa ID-number 0036 PLM4120N Mõõdetud müratugevuse tase: 93,4 dB Garanteeritud müratugevuse tase: 96 dB PLM4620N Mõõdetud müratugevuse tase: 93,6 dB Garanteeritud müratugevuse tase: 96 dB 22.8.2014

Yasushi Fukaya Direktor Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
