PLM5121N2 - газонокосилка MAKITA - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PLM5121N2 MAKITA

ПРЕДУПРЕЖДЕНИЕ: Само при спрян двигател и режещ нож в покой.

11-1 ВЪЗДУШЕН ФИЛТЪР НА ДВИГАТЕЛЯ ВНИМАНИЕ: Не допускайте задръстване с прах и замърсявания на пенестия елемент на въздушния филтър. Елементът на въздушния филтър на двигателя трябва да се обслужва (почиства) след всеки 25 часа нормално косене. Пенестият елемент трябва да се почиства редовно, ако косачката се използва в сухи, прашни условия. (виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ)

9. ИНСТРУКЦИИ ЗА ПОДДРЪЖКА

За ПОЧИСТВАНЕ НА ВЪЗДУШНИЯ ФИЛТЪР

Двигателят пали трудно или губи мощност.

Неустойчива работа на двигателя.

Неустойчив свободен ход на двигателя.

НАЧИН ЗА ОТСТРАНЯВАНЕ Поставете дроселовата клапа в правилното положение. Заредете резервоара с гориво: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ. Почистете елемента на въздушния филтър: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ. Затегнете запалителната свещ с момент 25 30 Nм.

4. ТЕХНИЧКИ ПОДАТОЦИ Модел Тип мотор Самодвижечки

Зафатнина на моторот

Нечистотии, вода или нечист резервоар.

Yasushi Fukaya директор Makita, Jan-Baptist Vinkstraat 2, 3070, Белгија

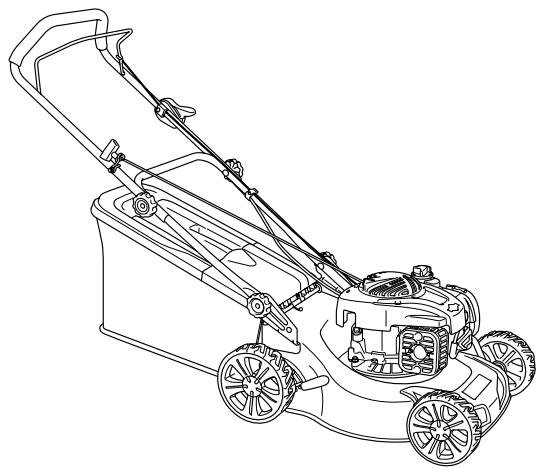

РУССКИЙ Пояснения к общему виду 1. 2. 3. 4.

Верхняя рукоятка Рукоятка управления остановом Рычаг воздушной заслонки дросселя Рукоятка стартера

Направляющая для троса Бункер для сбора травы Рычаг регулировки высоты Основание Свеча зажигания Крышка топливного бака

ПРЕДОСТЕРЕЖЕНИЕ: Для Вашей безопасности, пожалуйста, прочитайте эту инструкцию перед началом работы с Вашим новым устройством. Несоблюдение указаний может привести к серьезным травмам. Потратьте некоторое время, чтобы ознакомиться с газонокосилкой перед каждым использованием. Держите эту инструкцию в надежном месте, чтобы информация была всегда доступна. Если Вы даете оборудование другим лицам, также передавайте инструкцию по эксплуатации и правила техники безопасности.

Крышка маслобака Кабельный зажим Рукоятка блокировки Высокая скорость Малая скорость

дорожках, а также для измельчения обрезков деревьев или кустарников. Кроме того, газонокосилку нельзя использовать в качестве активного культиватора для выравнивания возвышающихся участков, например, кротовьих гнезд. Для обеспечения безопасности газонокосилку нельзя использовать в качестве привода для других рабочих инструментов или устройств любого типа.

1. СИМВОЛЫ, УКАЗАННЫЕ НА ИЗДЕЛИИ (на задней крышке)

Предполагаемое использование Оборудование можно использовать только для таких задач, для которых оно разработано. Любое другое использование считается случаем неправильного использования. Пользователь/оператор, а не производитель, будет нести ответственность за повреждения и травмы любого типа, вызванные такими действиями. Бензогазонокосилка предназначена для личного использования, т.е. для использования на домашних и приусадебных участках. Частное использование газонокосилки означает, что ежегодное время работы в общем случае не превышает 50 часов, в течение которых устройство главным образом используется для ухода за небольшими газонами около жилых домов, а также для приусадебных/любительских садовых участков. В их число не входят общественные территории, спортивные сооружения и сельскохозяйственные/ лесные угодья. Пожалуйста, обратите внимание, что Ваше оборудование не предназначено для коммерческого, профессионального или промышленного применения. Гарантия будет отозвана, если оборудование используется для коммерческой, профессиональной или промышленной деятельности, а также для подобных целей. Инструкцию по эксплуатации, прилагаемую производителем, необходимо сохранить и обращаться к ней, чтобы быть уверенным в правильном использовании и техническом обслуживании газонокосилки. В инструкции содержится важная информация об условиях работы, технического обслуживания и ремонта. Важно! Важно! Из-за высокого риска получения пользователем травм тела, газонокосилку нельзя использовать для обрезки кустов, живых изгородей или кустарника, для стрижки висящей растительности, растений на крышах или балконной травы, для очистки (всасывания) загрязнений и обрезков на

Прочтите Руководство по эксплуатации.

Не допускайте посторонних к месту работ.

Чтобы избежать травм, оператор должен обращать особое внимание на руки и ноги.

Токсичные пары; не эксплуатируйте в помещении.

Топливо легко воспламеняется, не подносите к нему огонь. Не доливайте топливо на работающей машине.

Во время обработки газона используйте защитные очки и предохранительные наушники.

Во время ремонта извлеките свечу зажигания и затем выполняйте ремонт в соответствии с руководством по эксплуатации.

265 Downloaded from www.Manualslib.com manuals search engine

Предупреждение: Двигатель горячий.

Отпустите ручку с выключателем, чтобы выключить мотор.

2. ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРЕДОСТЕРЕЖЕНИЕ: При использовании бензиновых инструментов соблюдайте основные правила техники безопасности, включая перечисленные ниже, чтобы снизить риск получения тяжелых травм и/или повреждения устройства. Прочтите все инструкции до начала эксплуатации изделия и сохраните их для последующего использования.

ПРЕДОСТЕРЕЖЕНИЕ: Во время работы данное устройство создает электромагнитное поле. В некоторых случаях это поле может создавать помехи для активных или пассивных медицинских имплантатов. Чтобы уменьшить риск тяжелой или смертельной травмы, перед началом эксплуатации устройства людям с медицинскими имплантатами рекомендуется проконсультироваться с врачом и производителем имплантата.

Обучение • Внимательно прочитайте инструкции. Ознакомьтесь со всеми органами управления и правилами правильной эксплуатации изделия. Советы по быстрому останову двигателя. • Используйте газонокосилку только по назначению, для стрижки и подбора травы. Любые другие способы применения могут быть опасными и привести к повреждению машины. Примеры ненадлежащего использования включают, но не ограничиваются следующими способами: - перевозка людей, детей или животных на устройстве; - транспортировка устройства на машине; - использование устройства для буксировки или толкания грузов; - использование устройства для сбора листьев или мусора; - использование устройства для стрижки кустарника или резки растительности, отличной от травы; - использование устройства несколькими людьми; - использование ножа на поверхностях, отличных от травы. • Не разрешайте детям и лицам, не знакомым с данными инструкциями, пользоваться газонокосилкой. В местном законодательстве могут существовать возрастные ограничения для операторов; 266 Downloaded from www.Manualslib.com manuals search engine

• Запрещается использовать газонокосилку в следующих случаях: - если поблизости находятся люди (в особенности дети) или животные. - если оператор принимал медицинские препараты или вещества, которые могут повлиять на его реакцию и концентрацию. • Помните, что оператор/пользователь несет ответственность за происшествия и опасные ситуации с другими людьми или их собственностью. • Оператор должен пройти соответствующее обучение по использованию, настройке и управлению инструментом, включая запрещенные операции.

Подготовка • На время стрижки газона обязательно надевайте прочную обувь и длинные брюки. Не пользуйтесь оборудованием босиком или в открытых сандалиях. • Тщательно проверьте участок, где должно будет использоваться устройство, и уберите все предметы, например, камни, игрушки, палки и проволоку, которые могут отбрасываться инструментом. • ПРЕДОСТЕРЕЖЕНИЕ - Бензин легко воспламеняется. - храните топливо в предназначенных для этого канистрах; - заправляйте бак только вне помещения, не курите во время заправки; - доливайте топливо до запуска двигателя. Запрещается снимать крышку топливного бака или доливать бензин при работающем двигателе или если двигатель горячий; - если бензин был пролит, не запускайте двигатель; передвиньте газонокосилку в сторону от места разлива и не создавайте каких-либо источников искр до испарения бензина; - надежно закрывайте крышки топливного бака и канистры. • Замените неисправные глушители. • Перед использованием обязательно осмотрите лезвия, болты крепления лезвий и режущий узел на предмет износа и повреждений. Заменяйте изношенные или поврежденные лезвия и болты комплектами, чтобы не допустить нарушения балансировки. • Регулярно проверяйте правильность функционирования всех фиксаторов запуска и систем присутствия оператора.

Эксплуатация • Не включайте двигатель в ограниченном пространстве, где возможно скопление опасных паров угарного газа. • Не используйте инструмент, если Вы устали, болеете или находитесь под воздействием алкоголя или лекарственных препаратов. • Предостережение! Не используйте газонокосилку, если есть вероятность молнии. • Рекомендуется ограничивать длительность работы, чтобы минимизировать опасность воздействия шумов и вибрации.

• Будьте внимательны при использовании газонокосилки на откосах, а также вблизи склонов, рвов или насыпей. • Стрижку газонов выполняйте только в дневное время или при хорошем искусственном освещении. • По возможности не используйте оборудование на мокрой траве. • Соблюдайте осторожность на склонах. • Передвигайтесь шагом, не бегайте. • При использовании колесных ротационных машин стрижку склонов выполняйте только поперек, но ни в коем случае не вверх и не вниз по склону. • Соблюдайте особую осторожность, меняя направление движения на склонах. • Не выполняйте стрижку чересчур крутых склонов. • Соблюдайте особую осторожность при движении задним ходом или подтягивая газонокосилку к себе. • Обязательно выключайте лезвие, если газонокосилку необходимо наклонить для транспортировки по поверхности, отличной от травы, либо при транспортировке газонокосилки к месту эксплуатации и обратно. • Запрещается эксплуатировать газонокосилку с неисправными ограждениями или без защитных приспособлений, например, дефлекторов или бункера для сбора травы. • Предупреждение: Газонокосилку нельзя использовать без прикрепленного бункера для сбора травы или самозакрывающегося кожуха разгрузочного отверстия. • Не меняйте настройки регулятора оборотов двигателя и не эксплуатируйте двигатель слишком долго. • Не изменяйте и не вмешивайтесь в работу зафиксированных регуляторов управления скоростью двигателя. • Запрещается вмешиваться в работу систем или функции безопасности газонокосилки, а также отключать их. • Перед запуском двигателя отсоедините все лезвия и муфты привода. • Включайте двигатель осторожно, в соответствии с инструкциями, ноги при этом должны находиться как можно дальше от лезвий. • При запуске двигателя не наклоняйте газонокосилку. • Не включайте двигатель, стоя перед разгрузочным желобом. • Не помещайте руки или ноги под вращающиеся детали или вблизи них. В любой ситуации не становитесь перед разгрузочным отверстием. • Не поднимайте и не переносите газонокосилку с работающим двигателем. • Выключите двигатель и отсоедините провод свечи зажигания, убедитесь, что все движущиеся части полностью остановились, если вставлен ключ извлеките его: - перед устранением засоров и удалением предметов, закупоривших желоб; - перед проверкой, очисткой или обслуживанием газонокосилки; - после удара о посторонний предмет. Осмотрите газонокосилку на предмет повреждений и

устраните неисправность, прежде чем включать и эксплуатировать газонокосилку; - Если началась ненормальная вибрация газонокосилки (немедленно проверьте!). • Выключите двигатель и отсоедините провод свечи зажигания, убедитесь, что все движущиеся части полностью остановились, если вставлен ключ извлеките его: - оставляя газонокосилку без присмотра; - перед заправкой. • При выключении двигателя уменьшите степень открытия дроссельной заслонки; если двигатель оснащен отсечным клапаном, по окончании стрижки газона выключите подачу топлива. • Используйте газонокосилку только по назначению, для стрижки и подбора травы. Любые другие способы применения могут быть опасными, привести к повреждению машины.

Обслуживание и хранение • Все гайки, болты и винты должны быть надежно затянуты - это обеспечит безопасность и работоспособность. • Не храните оборудование с бензином в баке в помещениях, где пары могут достичь открытого огня или искр. • Дайте двигателю охладиться перед тем, как убирать его в закрытое место; Очистите газонокосилку и выполните техническое обслуживание перед хранением. • Чтобы уменьшить опасность пожара, храните двигатель, глушитель, отделение для батареи и бензин вдали от мест с травой, листьями или вблизи с большим количеством смазки. • Периодически проверяйте бункер для сбора травы на предмет износа и снижения эксплуатационных качеств. • Чтобы обеспечить безопасность, заменяйте изношенные и поврежденные детали. • Если требуется слить топливо из бака, это следует делать вне помещения. • Неправильное техническое обслуживание, использование неподходящих запасных частей, а также удаление или модификация компонентов, отвечающих за безопасность, может повредить газонокосилку и привести к серьезным травмам оператора. • Используйте только рекомендованные производителем лезвия и запасные части. Использование неоригинальных частей может повредить и инструмент и привести к травмам оператора. Содержите газонокосилку в хорошем рабочем состоянии. • Если устройство остановки лезвия не работает, пожалуйста, обратитесь за помощью в центр технического обслуживания.

Транспортировка и использование • В случаях, когда устройство используется, поднимается, перемещается или наклоняется необходимо: - надевать прочные рабочие перчатки;

267 Downloaded from www.Manualslib.com manuals search engine

- держать устройство таким образом, чтобы обеспечить безопасный захват с учетом массы устройства и ее распределения; - количество помощников должно соответствовать массе устройства и характеристикам автомобиля или места, куда перемещается или откуда забирается устройство. • Во время транспортировки надежно закрепите устройство тросами или цепями.

ПРЕДОСТЕРЕЖЕНИЕ: Не прикасайтесь к вращающемуся лезвию.

ПРЕДОСТЕРЕЖЕНИЕ: Выполняйте заправку только в хорошо проветриваемом помещении при остановленном двигателе.

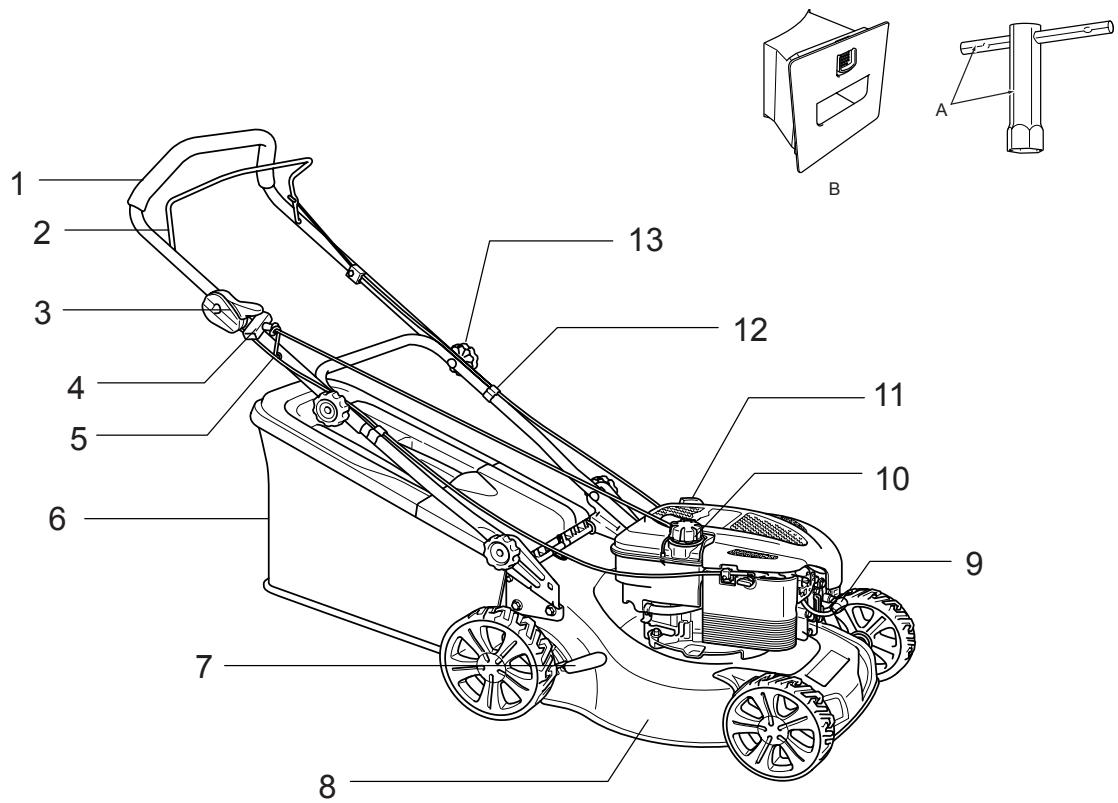

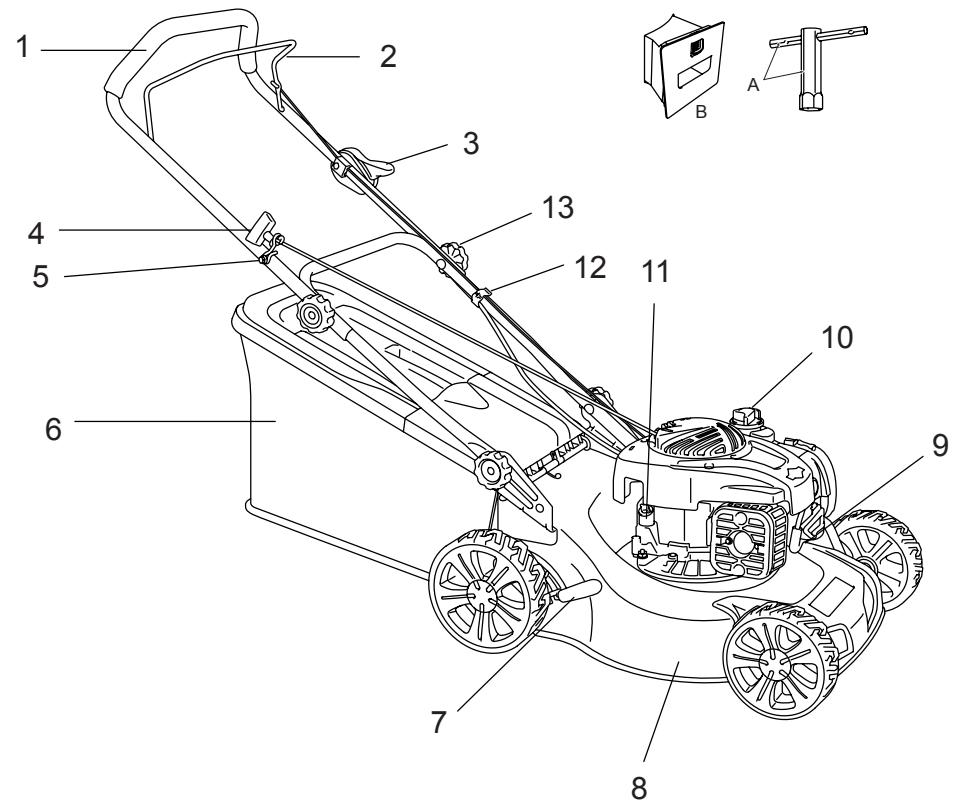

3. ОПИСАНИЕ ДЕТАЛЕЙ (Рис. 1 и 2) Включая: A: Ключ для свечи зажигания B: Клин для мульчирования

4. ТЕХНИЧЕСКИЕ ДАННЫЕ Модель Тип двигателя Самоходная

Рабочий объем двигателя

Номинальная мощность

Емкость топливного бака

Объем мешка для травы

25-70 мм, 5 положений

25-70 мм, 5 положений

84,6дБ(A) (K=3дБ(A))

5,738 m/s2 K=1,5 m/s2

Вес нетто Регулировка высоты Гарантированный уровень мощности звука на месте оператора (В соответствии с EN ISO 5395-1 Приложение F & EN ISO 5395-2, EN ISO 4871) Измеренный уровень мощности звука Гарантированный уровень мощности звука (В соответствии с 2000/14/EC) Вибрация (В соответствии с EN ISO 5395-1 Приложение G & EN ISO 5395-2)

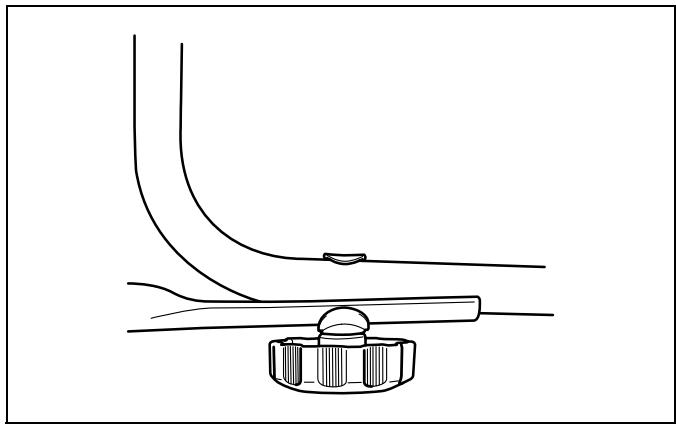

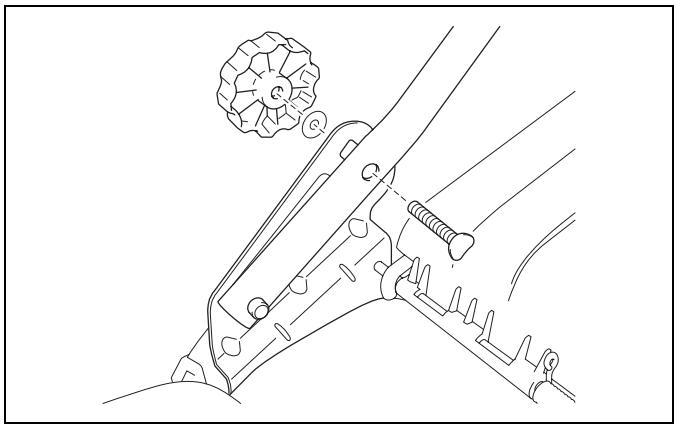

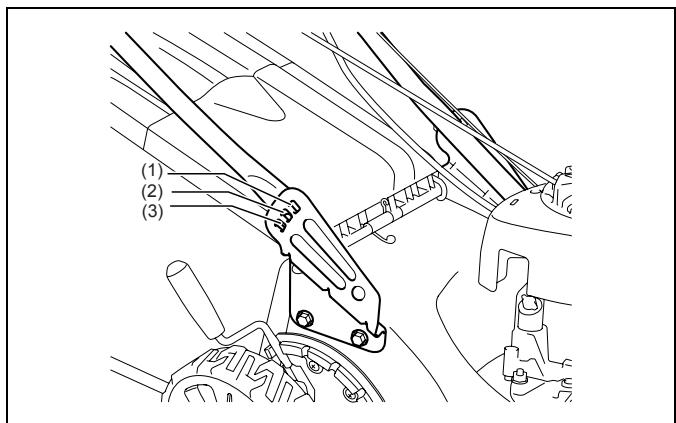

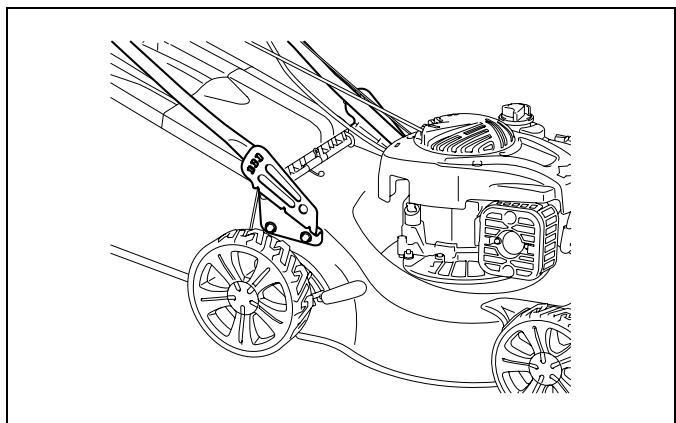

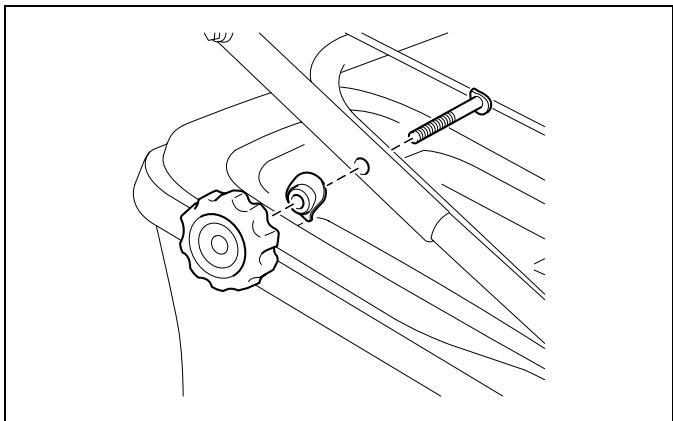

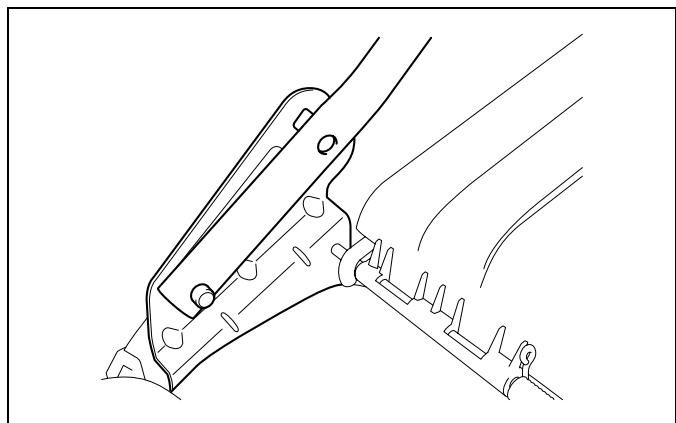

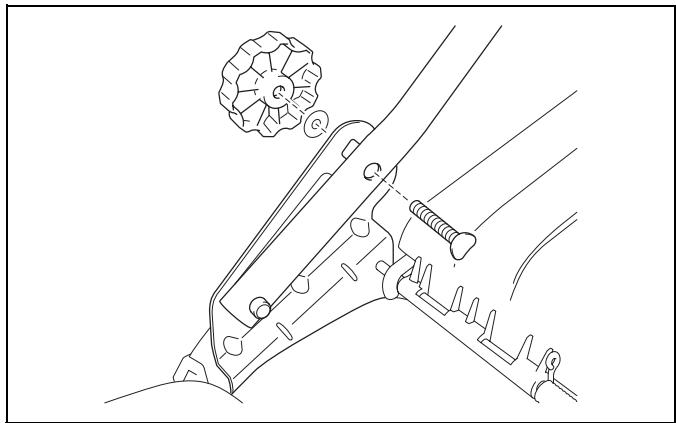

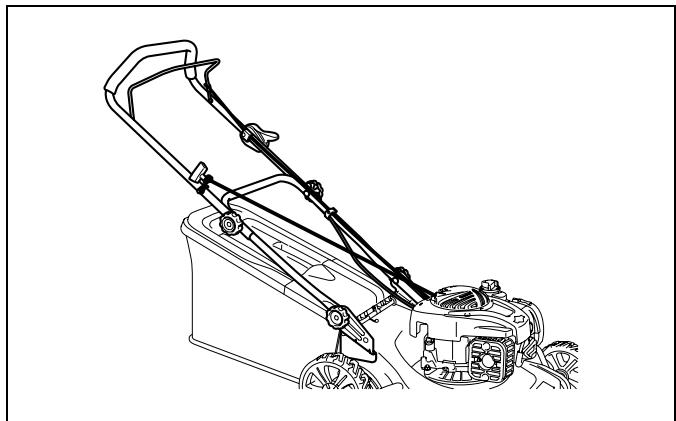

5. СБОРКА 5-1 СБОРКА СКЛАДНОЙ РУКОЯТКИ A) Закрепите нижние рукоятки в корпусе устройства двумя комплектами болтов, шайб и рукоятками блокировки как показано на рисунке. (Рис. 3, Рис. 4, Рис. 5, Рис. 6) B) Для складывания освободите верхние рукоятки. Подсоедините верхнюю и нижнюю рукоятки двумя комплектами болтов, шайб и рукоятками блокировки. (Рис. 7, Рис. 8, Рис. 9) C) Проложите кабели по осям рукояток. Зафиксируйте их вокруг средней части нижней рукоятки с помощью хомутов, чтобы кабели 268 Downloaded from www.Manualslib.com manuals search engine

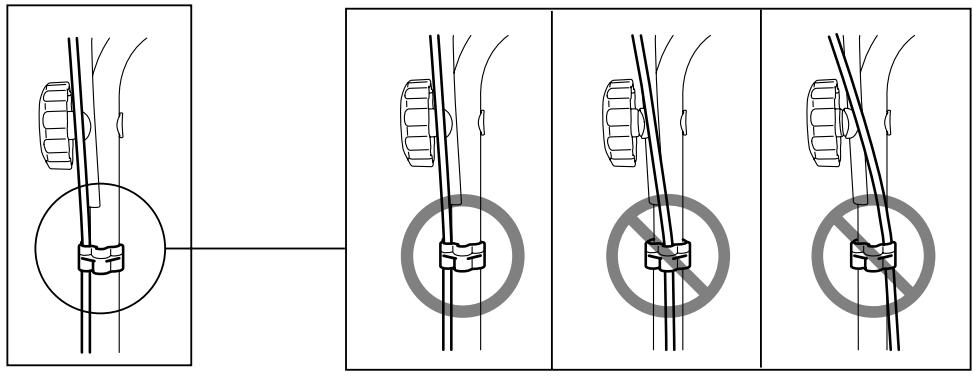

располагались в стороне от машины. В противном случае кабели могут быть защемлены при открытии/закрытии задней крышки или натянуты при складывании верхней рукоятки. (Рис. 10)

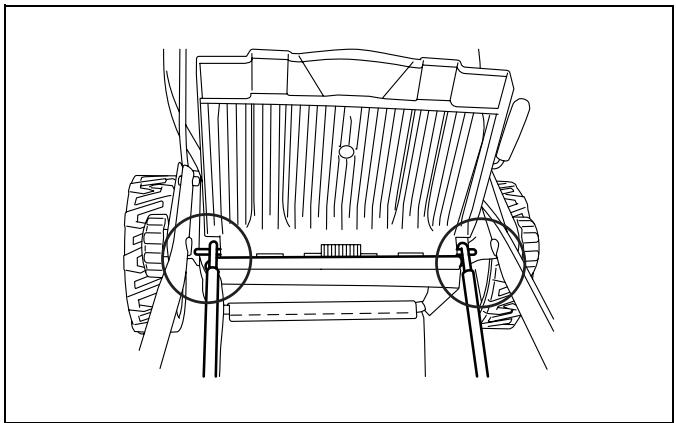

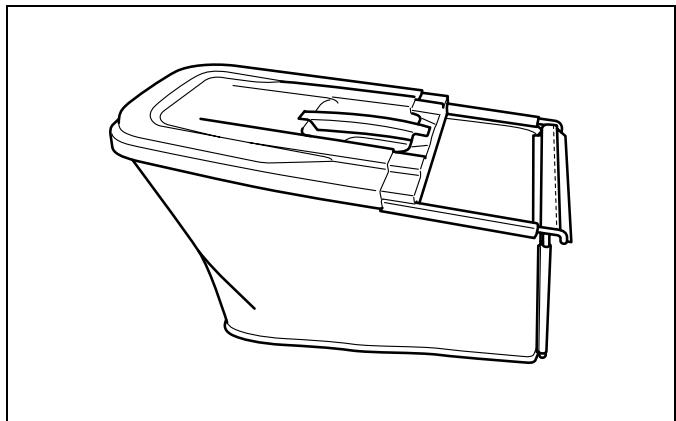

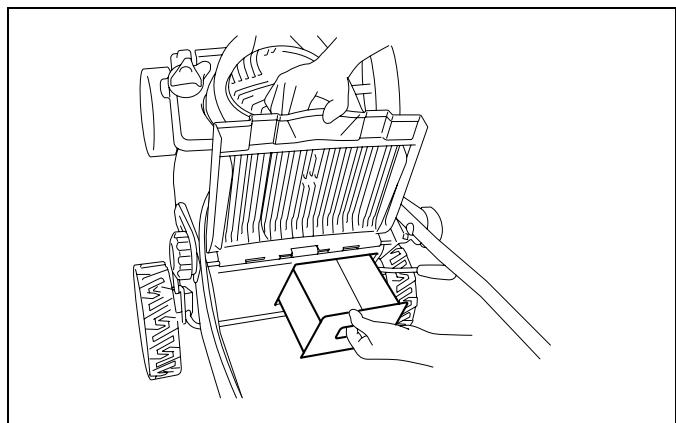

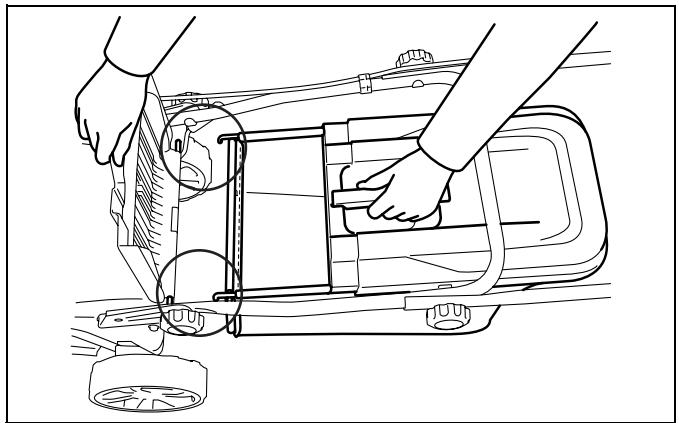

5-2 СБОРКА БУНКЕРА ДЛЯ СБОРА ТРАВЫ 1. Установка: Поднимите заднюю крышку и повесьте бункер для сбора травы на ось в задней части газонокосилки. (Рис. 11, Рис. 12) 2. Снятие: Возьмитесь за заднюю крышку и поднимите ее, затем отсоедините бункер.

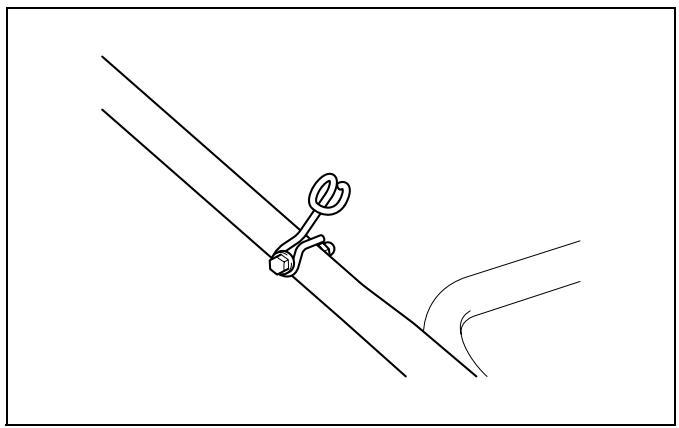

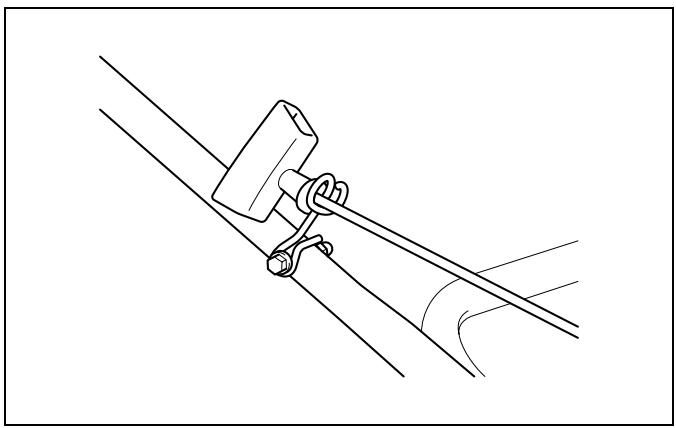

5-3 РУКОЯТКА СТАРТЕРА Переведите рукоятку стартера с двигателя на направляющую троса. (Рис. 13, Рис. 14)

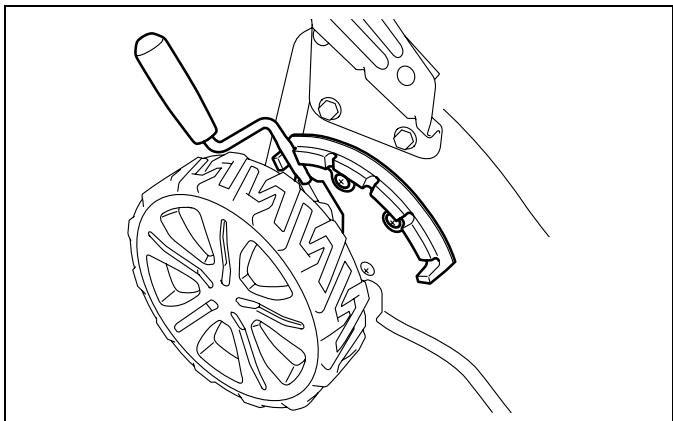

5-4 ВЫСОТА СРЕЗАНИЯ Нажмите по направлению наружу, чтобы высвободить рычаг из рейки. Переместите рычаг вперед или назад для регулировки высоты. (Рис. 15, см. также пункт 8-8)

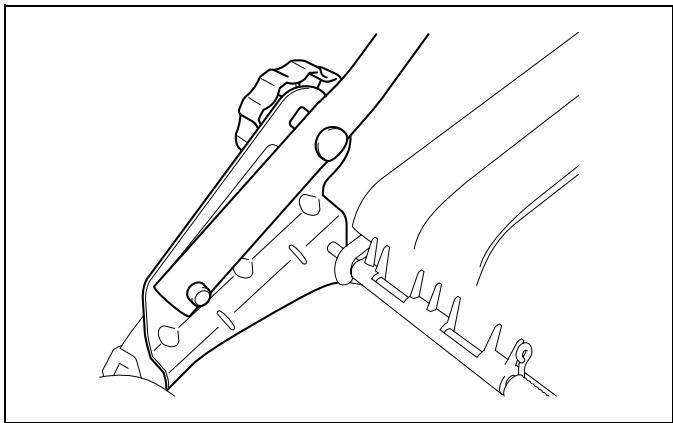

6. РЕГУЛИРОВКА ВЫСОТЫ 1) Выдвиньте рукоятку блокировки, которая фиксирует нижнюю рукоятку. (Рис. 16) 2) См. Рис. 17, переместите нижнюю рукоятку вверхвниз, чтобы установить нужную высоту. На данной газонокосилке имеется 3 положения высоты: 1 – максимальная высота нижней рукоятки от земли, 3 – минимальная высота. 3) Установите нужную высоту, затем зафиксируйте нижнюю рукоятку рукоятками блокировки.

ПРЕДОСТЕРЕЖЕНИЕ: Левая и правая стороны нижней рукоятки должны находиться на одинаковой высоте.

7. “2 В 1” Предусмотрена возможность модернизации данных газонокосилок в зависимости от области применения: Из газонокосилки с задней разгрузкой и газонокосилки для мульчирования. Что такое мульчирование? При мульчировании трава срезается за один рабочий проход, затем мелко нарезается и возвращается на почву в качестве природного удобрения. Советы для обработки газонов с мульчированием: - Обычное срезание травы максимум на 2 см: с 6 до 4 см. - Используйте острый нож. - Не косите мокрую траву. - Устанавливайте максимальные обороты двигателя. - Перемещайтесь только в рабочем темпе. - Регулярно очищайте клин для мульчирования, внутренние поверхности корпуса и лезвие.

ОДИН: Переделка в газонокосилку для мульчирования ПРЕДОСТЕРЕЖЕНИЕ: Только при выключенном двигателе и неподвижном ноже. 1. Поднимите заднюю крышку и снимите бункер для сбора травы. 2. Надвиньте клин для мульчирования на основание. Зафиксируйте кнопкой клин для мульчирования в отверстии основания. (Рис. 18, Рис. 19) 3. Опустите заднюю крышку.

ДВА: Стрижка газона с использованием бункера для сбора травы 1. Чтобы работать с бункером для сбора травы, снимите клин для мульчирования и установите бункер для сбора травы. 2. Снятие клина для мульчирования. - Поднимите заднюю крышку и снимите клин для мульчирования.

ВНИМАНИЕ: Только при выключенном двигателе и неподвижном ноже.

8. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 8-1 ПЕРЕД НАЧАЛОМ РАБОТЫ Обрабатывайте двигатель бензином и маслом согласно инструкциям в отдельном руководстве по двигателю, которое входит в комплект документации, прилагаемой к газонокосилке. Внимательно прочитайте инструкции.

ПРЕДОСТЕРЕЖЕНИЕ: Бензин легко воспламеняется. Храните топливо в предназначенных для этого канистрах. Заправляйте бак только вне помещения, перед запуском двигателя, и не курите во время заправки или погрузочно-разгрузочных операций с топливом. Запрещается снимать крышку топливного бака или доливать бензин при работающем двигателе или если двигатель горячий. Если бензин был пролит, не запускайте двигатель; передвиньте газонокосилку в сторону от места разлива и не создавайте каких-либо источников искр до испарения бензина. Надежно закрывайте крышки топливного бака и канистры. Перед тем как наклонить газонокосилку для обслуживания ножа или слива масла, слейте топливо из бака.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается заливать топливо в бак в помещении, при работающем двигателе или ранее 15 минут после выключения двигателя.

8-2 ПУСК ДВИГАТЕЛЯ И ВКЛЮЧЕНИЕ НОЖА 1. Свеча зажигания газонокосилки защищена резиновым чехлом; убедитесь, что металлическая петля на конце провода свечи зажигания (внутри резинового чехла) надежно прикреплена к металлическому наконечнику на свече зажигания. 2. Перед пуском двигателя нажмите кнопку подкачки топлива 3-5 раз. (Рис. 20) 3. При пуске холодного двигателя поверните рычаг воздушной заслонки дросселя в положение “ ”. При пуске горячего двигателя и во время работы 269

Downloaded from www.Manualslib.com manuals search engine

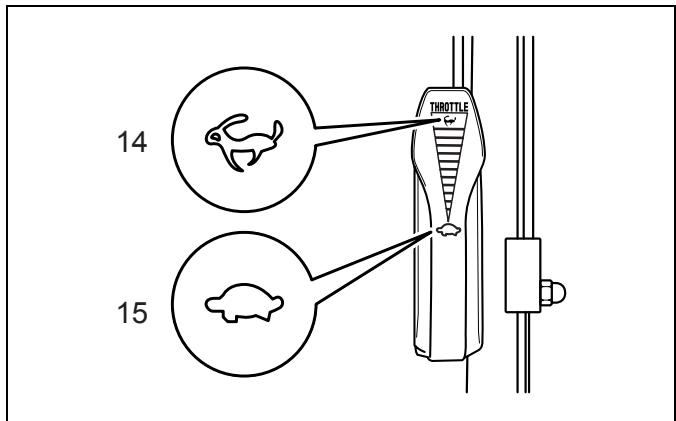

рычаг воздушной заслонки дросселя следует установить в положение “ ”. (Рис. 21) 4. Стоя позади устройства, возьмитесь за рукоятку останова и прижмите ее к верхней рукоятке как показано на Рис. 22. 5. Возьмитесь за рукоятку стартера как показано на Рис. 22 и резко потяните вверх. После запуска двигателя медленно верните ее на направляющую троса. Чтобы остановить двигатель и нож, отпустите рукоятку останова. Включайте двигатель осторожно, в соответствии с инструкциями, ноги при этом должны находиться как можно дальше от лезвий. При запуске двигателя не наклоняйте газонокосилку. Включайте газонокосилку на ровной поверхности, свободной от высокой травы или препятствий. Берегите руки и ноги от вращающихся деталей. Не включайте двигатель, стоя перед разгрузочным отверстием.

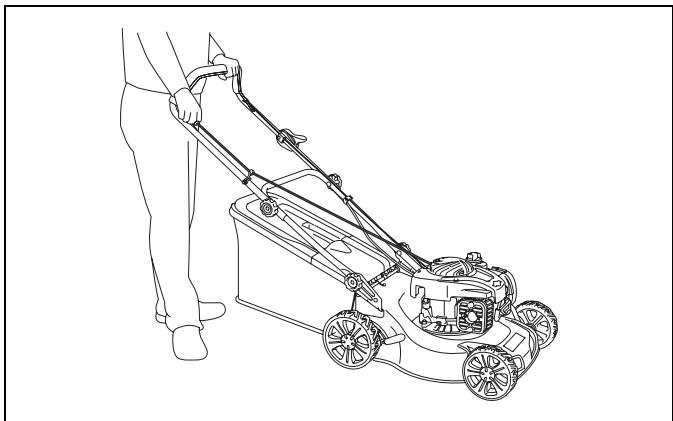

8-3 ПРОЦЕДУРЫ ЭКСПЛУАТАЦИИ Во время работы надежно удерживайте рукоятку останова обеими руками.

Примечание: Если во время работы отпустить рукоятку останова, двигатель выключится, и газонокосилка прекратит работу.

ПРЕДОСТЕРЕЖЕНИЕ! Во избежание неожиданного запуска газонокосилки она оборудована тормозом двигателя, который нужно вдавить перед тем, как будет возможно запустить двигатель. Когда рычаг управления двигателя отпускается, он должен вернуться в исходное положение, в котором двигатель автоматически выключается.

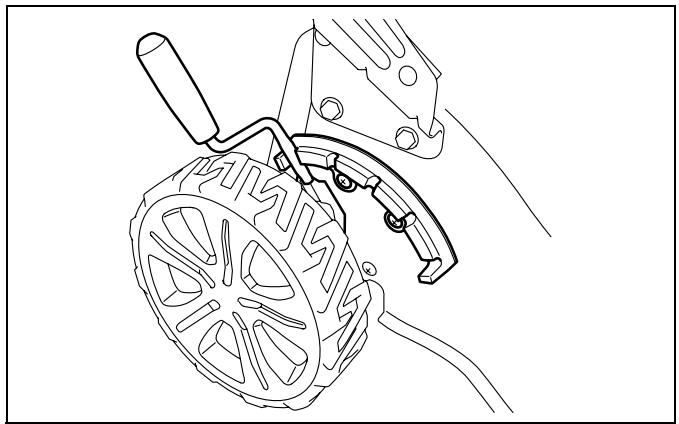

Примечание: Тормоз двигателя (рукоятка тормоза): Используйте рычаг, чтобы остановить двигатель. Когда Вы отпускаете рычаг, двигатель и лезвие останавливаются автоматически. Для кошения травы держите рычаг в рабочем положении. Перед началом кошения, проверьте несколько раз правильность работы рычага запуска/остановки. Убедитесь в плавности работы кабеля натяжения (т.е. что он нигде не заедает и не скручивается).

8-4 ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Нож продолжает вращаться в течение нескольких секунд после выключения двигателя. 1. Чтобы остановить двигатель и нож, отпустите рукоятку останова. 270 Downloaded from www.Manualslib.com manuals search engine

2. Отсоедините и заземлите провод зажигания от свечи согласно указаниям в руководстве по эксплуатации двигателя, чтобы предотвратить случайный самопроизвольный пуск устройства.

8-5 МЕТОДЫ СТРИЖКИ ГАЗОНОВ Очистите газон от мусора. Убедитесь, что на газоне нет камней, палок, проводов или других инородных предметов, которые могут быть случайно выброшены газонокосилкой, причинив тяжелую травму оператору или посторонним людям, повредить имущество или окружающие предметы. Не косите мокрую траву. Для максимальной эффективности стрижки газона не косите мокрую траву, поскольку она налипает на днище основания и затрудняет стрижку. Срезайте не более 1/3 высоты травы. Рекомендованная высота срезания для газона составляет 1/3 высоты травы. Скорость передвижения следует подобрать таким образом, чтобы срезанная трава равномерно распределялась по газону. В особо сложных условиях при скашивании толстых стеблей используйте самые низкие скорости, чтобы добиться оптимального скашивания. При скашивании высокой травы может потребоваться скашивание газона в два захода, опустив нож еще на 1/3 при втором заходе. Возможно, при втором заходе нужно будет изменить способ скашивания. Для зачистки отдельных нескошенных участков рекомендуется, чтобы каждый следующий проход немного перекрывал предыдущий. Газонокосилку следует эксплуатировать с максимально открытой дроссельной заслонкой, чтобы добиться наилучшего срезания травы и максимально эффективной стрижки газона. Очищайте днище основания. Обязательно очищайте днище основания после каждого использования, чтобы не допустить скопления травы. Она снижает качество мульчирования. Перемалывание листьев: Перемалывание листьев также полезно для газонов. При перемалывании листьев убедитесь, что они сухие и их слой на газоне не слишком толстый. Не дожидайтесь, пока с деревьев опадут все листья, чтобы начать перемалывание.

ПРЕДОСТЕРЕЖЕНИЕ: Наткнувшись на посторонний предмет, выключите двигатель. Отсоедините провод от свечи зажигания, тщательно осмотрите газонокосилку на предмет повреждений, и устраните повреждения перед повторным запуском и эксплуатацией газонокосилки. Сильная вибрация газонокосилки во время работы является признаком повреждения. Устройство следует незамедлительно осмотреть и отремонтировать.

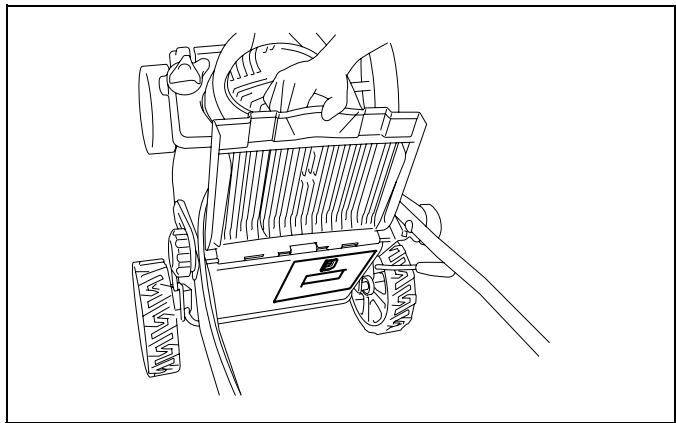

8-6 БУНКЕР ДЛЯ СБОРА ТРАВЫ Опорожните и очистите мешок, убедитесь, что он чистый, а его сетка вентилируется. (Рис. 23)

8-7 ОСНОВАНИЕ Нижнюю поверхность основания газонокосилки следует очищать после каждого использования, чтобы предотвратить скопление обрезков травы,

листьев, грязи и т.п. Если такой мусор будет скапливаться, это приведет к появлению ржавчины и коррозии, и может снизить качество мульчирования. Для очистки основания наклоните газонокосилку и соскребите грязь подходящим инструментом (убедитесь, что провод зажигания отсоединен).

8-8 УКАЗАНИЯ ПО РЕГУЛИРОВКЕ ВЫСОТЫ ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не выполняйте какие-либо регулировки газонокосилки, не выключив предварительно двигатель и не отсоединив провод зажигания.

ПРЕДУПРЕЖДЕНИЕ: Перед изменением высоты скашивания выключите газонокосилку и отсоедините провод зажигания. Газонокосилка оснащена центральным рычагом регулировки высоты, имеющим 5 положений. 1. Прежде чем изменять высоту срезания, выключите газонокосилку и отсоедините провод зажигания. 2. Центральный рычаг регулировки высоты имеет 5 различных положений. 3. Чтобы изменить высоту срезания, отожмите рычаг регулировки в сторону колеса и переместите вверх или вниз в положение требуемой высоты (Рис. 24). Все колеса при скашивании окажутся на одинаковой высоте.

9. ИНСТРУКЦИИ ПО УХОДУ СВЕЧА ЗАЖИГАНИЯ Используйте только оригинальные свечи зажигания. Для максимально эффективной работы заменяйте свечу зажигания через каждые 100 часов эксплуатации. (См. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ)

11. ОЧИСТКА ПРЕДУПРЕЖДЕНИЕ: Не мойте двигатель из шланга. Вода может повредить двигатель или проникнуть в топливную систему. 1. Протирайте основание сухой тканью. 2. Промывайте днище основания, наклонив газонокосилку так, чтобы свеча зажигания была вверху.

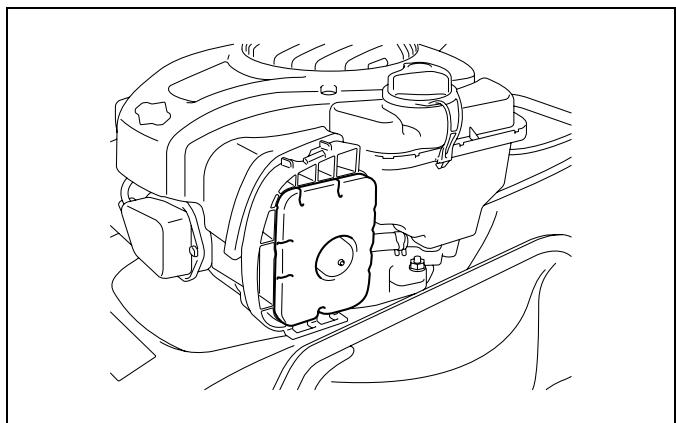

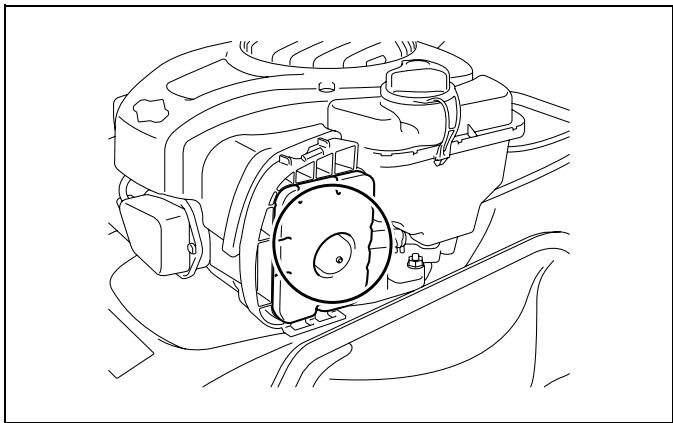

11-1 ВОЗДУШНЫЙ ФИЛЬТР ДВИГАТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Не допускайте засорения сменного элемента воздушного фильтра грязью и пылью. Сменный элемент воздушного фильтра двигателя следует обслуживать (прочищать) через каждые 25 часов нормальной эксплуатации. Элемент из пеноматериала необходимо регулярно обслуживать, если газонокосилка используется в сухих пыльных условиях. (См. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ)

ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА 1. Для PLM4120N: Поднимите фиксаторы на верхней части крышки фильтра. Для PLM4620N: Извлеките винт. 2. Снимите крышку. 3. Промойте элемент воздушного фильтра водой с мылом. НЕ ИСПОЛЬЗОВАТЬ БЕНЗИН! 4. Просушите воздушный фильтр сжатым воздухом. 5. Капните несколько капель масла SAE30 на элемент из вспененного материала и слегка сожмите, чтобы удалить излишек масла. 6. Установите фильтр на место. 7. Закройте крышку фильтра.

ТОРМОЗНЫЕ ДИСКИ Регулярно проверяйте и/или заменяйте тормозные диски двигателя в сервисном центре, для замены можно использовать только оригинальные части.

ПРИМЕЧАНИЕ: Если фильтр изношен, порван, поврежден или не поддается чистке, его следует заменить. (Рис. 25 для PLM4120N)

10. ИНСТРУКЦИИ ПО СМАЗКЕ

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД НАЧАЛОМ ОБСЛУЖИВАНИЯ ОТСОЕДИНИТЕ СВЕЧУ ЗАЖИГАНИЯ. 1. КОЛЕСА - Смазывайте подшипники каждого колеса светлым маслом не реже одного раза в сезон. 2. ДВИГАТЕЛЬ - Следуйте указаниям по смазке, приведенным в руководстве по эксплуатации двигателя. 3. РУКОЯТКА ОСТАНОВА - Смазывайте шарниры на рукоятке останова и трос светлым маслом не реже одного раза в сезон. Рукоятка останова должна свободно перемещаться в обоих направлениях.

ПРЕДУПРЕЖДЕНИЕ: Чтобы не допустить случайного пуска двигателя, обязательно отсоединяйте и заземляйте провод зажигания, прежде чем приступать к обслуживанию ножа. Если нужно взяться за нож, надевайте толстые перчатки или используйте обрезки ткани. Наклоните газонокосилку, как указано в отдельном руководстве по эксплуатации двигателя. Извлеките шестигранный болт с шайбой, которые удерживают нож с адаптером на коленвале двигателя. Отсоедините нож и адаптер от коленвала.

271 Downloaded from www.Manualslib.com manuals search engine

ПРЕДОСТЕРЕЖЕНИЕ: Периодически осматривайте адаптер ножа на предмет трещин, особенно в случае удара о посторонний предмет. При необходимости замените. Для обеспечения максимально эффективной работы нож должен быть острым. Для заточки ножа его необходимо снять и использовать шлифовальный круг либо напильник для придания ножу формы, как можно более близкой к первоначальной. Очень важно, чтобы режущие края были заточены одинаково, чтобы предотвратить нарушение балансировки ножа. Неправильная балансировка приведет к повышенной вибрации, что станет причиной повреждения двигателя и газонокосилки. Обязательно выполняйте балансировку ножа после заточки. Балансировку ножа можно проверить с помощью отвертки, используемой в качестве оси. Снимайте металл с более тяжелой стороны ножа, пока не добьетесь равномерной балансировки. (Рис. 26) Перед установкой ножа и адаптера на газонокосилку смажьте коленвал двигателя и внутренние поверхности адаптера светлым маслом. Установите адаптер ножа на коленвал. См. Рис. 26. Установите нож стороной с номером детали от адаптера. Установите шайбу на нож и вставьте шестигранный болт. Затяните болт усилием, указанным ниже.

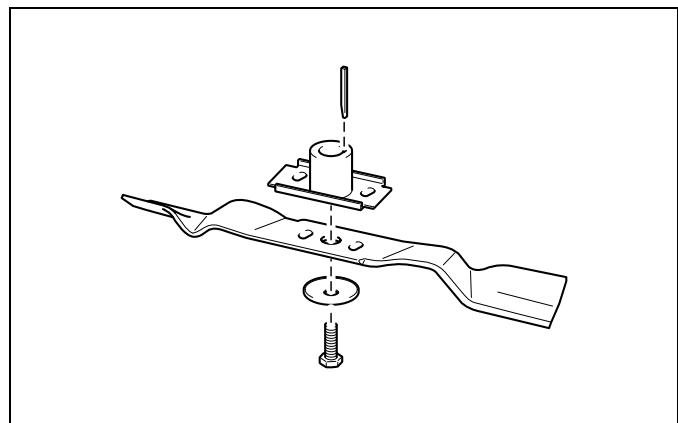

11-3 МОМЕНТ ЗАТЯЖКИ НОЖА Центральный болт следует затягивать усилием 35 45 Нм. Это обеспечит безопасную эксплуатацию устройства. Необходимо периодически проверять надежность затяжки ВСЕХ гаек и болтов. После длительного использования, особенно в местностях с песчаной почвой, нож изнашивается и теряет первоначальную форму. Эффективность резки снижается, и нож следует заменить. В качестве замены используйте только ножи заводского производства и рекомендованных марок. Изготовитель не несет ответственность за повреждения, вызванные использованием ножей с неправильной балансировкой. При замене ножа необходимо использовать оригинальные детали с маркировкой на лезвии (MAKITA 263001433 для PLM4120N; MAKITA 263001451 для PLM4620N) (информацию о других ножах можно получить у местного дилера или в нашей компании).

ПРЕДОСТЕРЕЖЕНИЕ: Не прикасайтесь к вращающемуся лезвию.

11-4 ДВИГАТЕЛЬ Инструкции по уходу за двигателем см. в отдельном руководстве по эксплуатации двигателя. Замену масла выполняйте в соответствии с указаниями в отдельном руководстве по эксплуатации двигателя, которое входит в комплект поставки вашего устройства. Внимательно прочитайте инструкции и точно выполняйте все указания. 272 Downloaded from www.Manualslib.com manuals search engine

Обслуживайте воздушный фильтр согласно указаниям в отдельном руководстве по эксплуатации двигателя при нормальных условиях. При эксплуатации в условиях сильного запыления очищайте через каждые несколько часов работы. Падение мощности двигателя и перелив топлива обычно указывают на необходимость очистки воздушного фильтра. Указания по обслуживанию воздушного фильтра см. в отдельном руководстве по эксплуатации двигателя, которое входит в комплект поставки вашего устройства. Свечу зажигания следует очищать и регулировать зазор электродов один раз в сезон. Рекомендуется заменять свечу зажигания в начале каждого сезона; тип свечи и зазор электродов см. в руководстве по эксплуатации двигателя. Регулярно чистите двигатель тканью или щеткой. Поддерживайте чистоту системы охлаждения (область корпуса вентилятора) для надлежащей циркуляции воздуха. Это обеспечит нормальную работы и продлит срок службы двигателя. Обязательно удаляйте траву, грязь и горючий мусор из области глушителя.

12. УКАЗАНИЯ ПО ХРАНЕНИЮ (МЕЖДУ СЕЗОНАМИ) Для подготовки газонокосилки к длительному хранению выполните следующее. 1. Опорожните бак после окончания сезона садовых работ. a) Слейте бензин из бака с помощью насоса.

ПРЕДУПРЕЖДЕНИЕ: Не сливайте бензин в закрытых помещениях, вблизи от открытого огня и т.п. Не курить! Пары бензина могут вызвать взрыв или возгорание. b) Запустите двигатель и дайте ему поработать до тех пор, пока он не выработает остатки топлива и не заглохнет. c) Снимите свечу зажигания. Залейте примерно 20 мл масла в камеру сгорания. Поработайте стартером, чтобы равномерно распределить масло по камере сгорания. Установите на место свечу зажигания. 2. Тщательно очистите и смажьте бензогазонокосилку как описано выше в разделе “ИНСТРУКЦИИ ПО СМАЗКЕ”. 3. Слегка смажьте нож, чтобы предотвратить его коррозию. 4. Храните бензогазонокосилку в сухом, чистом, защищенном от морозов месте, вне досягаемости посторонних лиц.

ПРЕДУПРЕЖДЕНИЕ: Перед помещением бензогазонокосилки на хранение двигатель должен полностью остыть.

ПРИМЕЧАНИЕ: В случае хранения любого оборудования с силовой установкой в непроветриваемом помещении или на складе материалов; - необходимо принять меры для предотвращения коррозии и ржавчины. Нанесите на оборудование светлое масло или силиконовое масло, особенно на кабели и все подвижные части. - Не перегибайте и не перекручивайте кабели. - Если трос стартера отсоединится от направляющей на рукоятке, отсоедините и заземлите провод

зажигания, нажмите на рукоятку управления ножом и медленно вытяните трос стартера из двигателя. Наденьте трос стартера на болт направляющей троса на рукоятке.

Транспортировка Выключите двигатель и дайте ему охладиться. Затем отсоедините провод свечи зажигания и опустошите топливный бак согласно указаниям в инструкции по эксплуатации двигателя. Проверьте, что режущий инструмент не согнут и не поврежден в результате ударов газонокосилки о препятствия.

13. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПРОБЛЕМА

Двигатель не запускается.

Затруднения с пуском двигателя или потеря мощности двигателя.

Неустойчивая работа двигателя.

Неправильное положение воздушной заслонки дросселя для данных условий.

Установите воздушную заслонку дросселя в правильное положение.

Залейте топливо в бак: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

Загрязнен фильтрующий элемент воздушного фильтра.

Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

Не затянута свеча зажигания.

Затяните свечу зажигания усилием 25 - 30 Нм.

Не закреплен или отсоединен провод зажигания.

Установите провод зажигания на свечу.

Неправильный зазор электродов свечи зажигания.

Установите зазор между электродами свечи 0,7 0,8 мм.

Неисправна свеча зажигания.

Установите новую свечу с правильным зазором электродов: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

Перелив топлива в карбюратор.

Снимите фильтрующий элемент воздушного фильтра и вытягивайте трос стартера до тех пор, пока из карбюратора не сольется излишек топлива, после чего установите воздушный фильтр на место.

Неисправен модуль зажигания.

Обратитесь в официальный сервисный центр компании Makita.

Грязь, вода в топливе или старое топливо.

Слейте топливо и очистите бак. Залейте в бак чистое, свежее топливо.

Засорено вентиляционное Очистите или замените крышку топливного бака. отверстие в крышке топливном баке. Загрязнен фильтрующий элемент воздушного фильтра.

Очистите воздушный фильтр.

Неисправна свеча зажигания.

Установите новую свечу с правильным зазором электродов: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

Неправильный зазор электродов свечи зажигания.

Установите зазор между электродами свечи 0,7 0,8 мм.

Загрязнен фильтрующий элемент воздушного фильтра.

Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

273 Downloaded from www.Manualslib.com manuals search engine

Неустойчивая работа двигателя на холостых оборотах.

Перебои в работе двигателя на высоких оборотах.

Загрязнен фильтрующий элемент воздушного фильтра.

Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ.

Заблокированы вентиляционные щели в кожухе двигателя.

Удалите обрезки из отверстий.

Засорены ребра теплоотвода и воздушные каналы под корпусом вентилятора.

Удалите мусор из ребер теплоотвода и воздушных каналов.

Недостаточный зазор между электродами свечи зажигания.

Установите зазор между электродами свечи 0,7 0,8 мм.

Недостаточный поток воздуха охлаждения.

Удалите мусор из щелей кожуха, корпуса вентилятора и воздушных каналов.

Свеча зажигания неверного типа.

Для PLM4120N: установите на двигатель свечу зажигания RC12YC или QC12YC и ребра цилиндра. Для PLM4620N: установите свечу зажигания RJ19LMC и ребра теплоотвода.

Не закреплен режущий блок.

Затяните крепление ножа.

Нарушена балансировка режущего блока.

Выполните балансировку ножа.

Сильная вибрация газонокосилки.

14. ОКРУЖАЮЩАЯ СРЕДА Если срок эксплуатации газонокосилки истек и ее требуется заменить, не выбрасывайте ее вместе с бытовыми отходами. Утилизируйте ее безопасным для окружающей среды способом. Только для европейских стран Декларация о соответствии ЕС Makita заявляет, что следующая(ие) устройство(а): Обозначение устройства: Бензогазонокосилка № модели / тип: PLM4120N, PLM4620N Технические характеристики: См. “4. ТЕХНИЧЕСКИЕ ДАННЫЕ” Соответствует следующим директивам ЕС: 2004/108/EC, 2006/42/EC, 2000/14/EC и 2005/88/ EC Они изготовлены в соответствии со следующими стандартами или нормативными документами: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 Технический файл в соответствии с 2006/42/EC доступен в: Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгия Процедура оценки соответствия согласно директиве 2000/14/EC была проведена в соответствии с приложением VI. Уполномоченный орган: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 München, Германия Идентификационный номер: 0036 PLM4120N Измеренный уровень звуковой мощности: 93,4 дБ Гарантированный уровень звуковой мощности: 96 дБ
