دليل المستخدم STRIPE ELICA

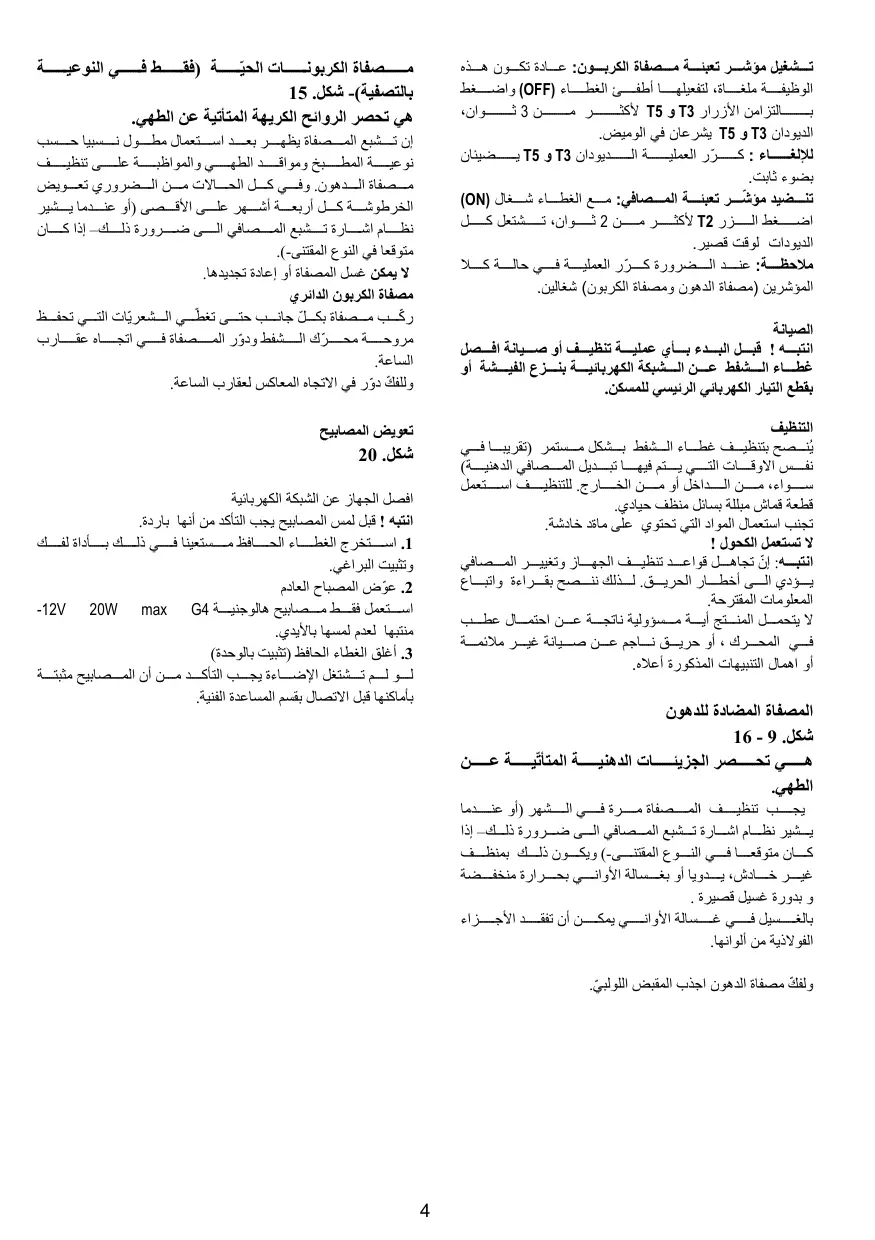

ت شغيل مؤش ر تعبئ ة م صفاة الكرب ون :ع ادة تك ون ھ ذه الوظيف ة ملغ اة ،لتفعيلھ ا أطف ئ الغط اء ) (OFFواض غط وان، ن3ث ر م التزامن األزرار T3و T5ألكث ب الديودان T3و T5يشرعان في الوميض. لإللغ اء :ك رّر العملي ة ال ديودان T3و T5ي ضيئان بضوء ثابت. تن ضيد مؤ ّ ش ر تعبئ ة الم صافي :م ع الغط اء ش غال )(ON اض غط ال زر T2ألكث ر م ن 2ث وان ،ت شتعل ك ل الديودات لوقت قصير. مالحظ ة :عن د ال ضرورة ك رّر العملي ة ف ي حال ة ك ال المؤشرين )مصفاة الدھون ومصفاة الكربون( شغالين.

م صفاة الكربون بالتصفية( -شكل15 . ھي تحصر الروائح الكريھة المتأتية عن الطھي.

إن ت شبع الم صفاة يظھ ر بع د اس تعمال مط ول ن سبيا ح سب نوعي ة المط بخ ومواق د الطھ ي والمواظب ة عل ى تنظي ف م صفاة ال دھون .وف ي ك ل الح االت م ن ال ضروري تع ويض الخرطوش ة ك ل أربع ة أش ھر عل ى األق صى )أو عن دما ي شير نظ ام اش ارة ت شبع الم صافي ال ى ض رورة ذل ك– إذا ك ان متوقعا في النوع المقتنى.(- ال يمكن غسل المصفاة أو إعادة تجديدھا. مصفاة الكربون الدائري ر ّك ب م صفاة بك ّل جان ب حت ى تغطّ ي ال شعريّات الت ي تحف ظ مروح ة مح رّك ال شفط ودوّر الم صفاة ف ي اتج اه عق ارب الساعة. وللف ّ ك دوّر في االتجاه المعاكس لعقارب الساعة.

الصيانة انتب ه ! قب ل الب دء ب أي عملي ة تنظي ف أو ص يانة اف صل غط اء ال شفط ع ن ال شبكة الكھربائي ة بن زع الفي شة أو بقطع التيار الكھربائي الرئيسي للمسكن. التنظيف يُن صح بتنظي ف غط اء ال شفط ب شكل م ستمر )تقريب ا ف ي نف س االوق ات الت ي ي تم فيھ ا تب ديل الم صافي الدھني ة( س واء ،م ن ال داخل أو م ن الخ ارج .للتنظي ف اس تعمل قطعة قماش مبللة بسائل منظف حيادي. تجنب استعمال المواد التي تحتوي على ماةد خادشة. ال تستعمل الكحول ! انتب ه :إنّ تجاھ ل قواع د تنظي ف الجھ از وتغيي ر الم صافي ي ؤدي ال ى أخط ار الحري ق .ل ذلك نن صح بق راءة واتب اع المعلومات المقترحة. ال يتحم ل المن تج أي ة م سؤولية ناتج ة ع ن احتم ال عط ب ف ي المح رك ،أو حري ق ن اجم ع ن ص يانة غي ر مالئم ة أو اھمال التنبيھات المذكورة أعاله.

المصفاة المضادة للدھون شكل16 - 9 . ھ ي تح صر الجزيئ ات الدھني ة المتأتّي ة ع الطھي.

شكل20 . افصل الجھاز عن الشبكة الكھربائية انتبه ! قبل لمس المصابيح يجب التأكد من أنھا باردة. .1اس تخرج الغط اء الح افظ م ستعينا ف ي ذل ك ب أداة لف ك وتثبيت البراغي. .2عوّض المصباح العادم اس تعمل فق ط م صابيح ھالوجني ة -12V 20W max G4 منتبھا لعدم لمسھا باأليدي. .3أغلق الغطاء الحافظ )تثبيت بالوحدة( ل و ل م ت شتغل اإلض اءة يج ب التأك د م ن أن الم صابيح مثبت ة بأماكنھا قبل االتصال بقسم المساعدة الفنية.

يج ب تنظي ف الم صفاة م رة ف ي ال شھر )أو عن دما ي شير نظ ام اش ارة ت شبع الم صافي ال ى ض رورة ذل ك– إذا ك ان متوقع ا ف ي الن وع المقتن ى (-ويك ون ذل ك بمنظ ف غي ر خ ادش ،ي دويا أو بغ سالة األوان ي بح رارة منخف ضة و بدورة غسيل قصيرة . بالغ سيل ف ي غ سالة األوان ي يمك ن أن تفق د األج زاء الفوالذية من ألوانھا. ولف ّ ك مصفاة الدھون اجذب المقبض اللولب ّي.

آلية العمل اس تعمل ال سرعة الق صوى ف ي ح االت خاص ة كم ا ف ي زي ادة تكثّ ف البخ ار ف ي المط بخ .م ن المستح سن ت شغيل ال شفط 5دق ائق قب ل ب دء الط بخ و ترك ه م شتغال لم دة حوالي 15دقيقة بعد االنتھاء من الطبخ.

القطع االلكتروني ب ضغط ال زر لم دة 3ث وان تنقط ع ألكتروني ة ال تحكم ف ي الغطاء. ويمك ن أن تك ون ھ ذه الوظيف ة مفي دة خ الل عملي ة تنظي ف الجھاز .وإلعادة دمج األلكترونية يكفي الضغط من جديد.

والختي ار الوظ ائف المختلف ة للغط اء يكف ي لم س أزرار التح ّكم.

وف ي حال ة بع ض األعط اب ف ي الت شغيل ،وقب ل لالت صال بخدم ة ال صيانة اقط ع رب ط الجھ از بالتي ار الكھرب ائي لم دة 5ث وان عل ى األق ل بن زع الق ابس ث م اربط ه م ن جدي د .إذا استمر العطب في التشغيل اتصل إذن بخدمة الصيانة.

نموذج بأزرار ميسّ رة

نموذج بلوحة مفاتيح ذات 5أزرار

زر انتق اء ال سرعة )ق وة ال شفط( مكثف ة - ائق – 5دق دة لم اضغط باستمرار حتى الرجوع الى البرمجة السابقة.

.T1زر ON/OFFلإلضاءة ) Led L1مضيء( سرعة ) 1ق اء ال .T2ز ّر - OFFزر انتق ) Led L2مضيء( .T3زر انتق اء ال سرعة )ق وة ال شفط( L2+L3) 2 مضيئان( .T4زر انتق اء ال سرعة )ق وة ال شفط( ) 3 L2+L3+L4مضيئة( وة ال

زر انتقاء السرعة )قوة الشفط( مرتفعة

زر انتق اء ال سرعة )ق وة ال شفط( متوس طة – وعن د االش عاع ت شير ال ى ض رورة غ سل أو تب ديل م صفاة الكرب ون .ھ ذه االش ارة ع ادة لي ست ناش طة ،ولتن شغيلھا ألغ الكھرباء بضغط الزر 0لمدة 3ثوان . فيم ا بع د اض غط بت زامن ال زرين 1و 2لم دة 3ث وان ، أوال ي شع فق ط ال زر 1ث م ي شع ال زران 1و 2م شيران الى التشغيل. أع د العملي ة إللغ اء الالش ارة ،أوال ي شع ال زران 1و 2 ثم يشع فقط الزر 1ليشير إلى الغاء إلتشغيل.

.T5زر انتقاء السرعة )قوة الشفط( المكثفة ) Led L2+L3+L4مضيئة Led L5 +وامض( لمدة 5 -دقائق – وفيما بعد يتحول الغطاء الى وضعيّة سرعة ) قوة( الشفط .2 تأجيل انطفاء غطاء الشفط ) Ledوامضة(: يمك ن برمج ة تأجي ل إطف اء الغط اء ) (OFFبال ضغط م ن جدي د ألكث ر م ن 2ث وان ز ّر ال سرعة ) ق وة( ال شفط الفاعل ة في تلك اللحظةز أوقات اإلطفاء المتوفّرة ھي التالية: يمكن تمييز السرعة من خالل لون الغطاء: سرعة ) قوة( الشفط 20 :1دقيقة سرعة ) قوة( الشفط 15 :2دقيقة سرعة ) قوة( الشفط 10 :3دقائق سرعة ) قوة( الشفط المكثفة 5 :دقائق

زر انتق اء ال سرعة )ق وة ال شفط( منخف ضة - عند االشعاع تشير الى ضرورة غسل مصفاة الدھون. ز ّر OFFمح رك ) - (stand byالقط ع االلكترون ي – تن ضيد اإلش ارة إل ى غ سل /تع ويض المصافي. OFFمحرك اضغط قليال إلطفاء المحرك.

مؤ ّ شر تعبئة المصافي إن الغط اء م زود بجھ از ق ادر عل ى تنبي ه الم ستعمل، بواس طة فواص ل زمني ة ،ب ضرورة القي ام بعملي ة ص يانة المصافي. مؤش ر تعبئ ة م صفاة ال دھون :م ع الغط اء ط افئ )(OFF ت شتعل ك ل ال ديودات ل سرعة )ق وة( ال شفط ب ضوء ثاب ت لم دة 40ثانية. مؤش ر تعبئ ة م صفاة الكرب ون الفع ال :م ع الغط اء ط افئ ) (OFFت شتعل ك ل ال ديودات ل سرعة )ق وة( ال شفط ت صير وامضة لمدة 40ثانية.

تنضيد اإلشارة إلى المصافي وبع د االنتھ اء م ن ص يانة الم صافي ،اض غط ال زر لم دة دھون( أو 2 صفاة ال شع ) 1م وان .ال ledالم 3ث )مصفاة الكربون( ينقطع عن االشعاع.

ي ضمن الف صل الكام ل ع ن ال شبكة الكھربائي ة ف ي ح االت الحمول ة الزائ دة درج ة ،IIIوذل ك تطابق ا م ع ق وانين التركيب. انتب ه ! قب ل إع ادة وص ل التي ار الكھرب ائي للجھ از ومراقب ة الت شغيل ال صحيح ،يج ب التأك د دائم ا م ن أن ال سلك الكھربائي مركب بطريقة صحيحة.

االستعمال ص ﱢمم غطاء الشفط لشفط األدخنة والبخار المتأتي عن الكھي وھو لقد ُ مجعول لالستعمال المنزلي فقط. إن غطاء الشفط مصمم ليستعمل بنوعية شفط الھواء و تفريغه الى الخارج أو تصفيته و إعادة تحريكه في الداخل.

إن الغط اء مجھ ز ب سلك تزوي د خ اص ،يج ب طلب ه م ن ق سم المساعدة الفنيّة.

يت ّم تصريف البخار نحو الخارج بواسطة أنبوب تفريغ مثبّت بوصلة الربط. يجب أن يكون محور أنبوب التفريغ مماثال لمحور خاتم /وصلة الربط. انتبه! إن أنبوب التفريغ غير متوفّر وليه يجب اقتناؤه. في الجھة األفقية يجب أن يكون األنبوب مائال )ب 10°تقريبا( نحو األعلى حتى يت ّم نقل الھواء نحو الخارج بأكثر سھولة. وإذا كان غطاء الشفط مزودا بمصافي كربونية فيجب نزعھا. يجب ربط الغطاء بأنابيب وثقب للتفريغ بالحائط يكون محورھا مماثال لمحور خروج الھواء )وصلة الربط(. وإن استعمال أنابيب وثقب للتفريغ بالحائط بمحور أق ّل اتساعا يخ ّفض من قدرة الشفط ويسبّب ارتفاعا ملحوظا في ضجيج التشغيل. ولذلك ال يتحمّل المنتج أيّة مسؤولية متأ ّتية عن ذلك.

التركيب قبل الشروع في عملية التركيب .تأ ّك د م ن أن المن تج المقتن ى ھ و ذو أبع اد وقياس ات مالئم ة للجھة التي ت ّم اختيارھا للتركيب بھا. ي إن كان ت مت وفرة .ان زع م صفاة أو م صافي الكرب ون الح ّ )انظ ر للفق رة المتعلق ة ب ذلك( ث م أع د تثبي ت ھ ذه الم صافي فقط في حالة التشغيل بالنوعية المصفية . .تأ ّك د م ن ع دم وج ود أدوات مرافق ة )كأكي اس للبراغ ي أو شھادة الضمان( داخل الغطاء )ألسباب النقل( ،ففي تلك الحال أزلھا واحتفظ بھا. .وإذا أمك ن اف صل وف ّ ك األث اث الموج ود ق رب م ساحة التركي ب حت ى ي سھل النف وذ للح ائط أو ال سقف ال ذي ي تم تركي ب الجھ از ب ه .أو ف ي المقاب ل اعم ل عل ى حماي ة األث اث وك ّل األج زاء الداخل ة ف ي التركي ب .اخت ر م ساحة م سطّحة واجع ل فوقھ ا غالف ا ت سند علي ه الغط اء وأدوات ه المرافقة. .تأ ّك د ك ذلك أنّ ه بمقرب ة م ن جھ ة التركي ب )ف ي مك ان ي سھل النف وذ إلي ه حت ى بع د تركي ب الغط اء( م ن وج ود ق ابس وأن ه يمك ن رب ط جھ از تفري غ ال دخان نح و الخ ارج )فقط في نوعية الشفط( . .ق م بك ل عملي ات ال ّس ّد والبن اء ال ضرورية )مث ل تركي ب قابس أو ثقب لتمرير أنبوب التفريغ(.

! استعمل أنبوبا أقصر ما يمكن. ! استعمل أنابيب بأقل ما يمكن من االلتواءات )وبزاوية التواء ال تفوق ( 90° ! تجنب التغييرات الجذرية في قطر األنبوب ! استعمل أنبوبا يكون داخله أملس قدر ما يمكن. ! يجب أن يكون األنبوب من مادة موافق ومصادق عليھا قانونيا. نوعية التصفية يت ّم تخليص الھواء المشفوط من الدھون والروائح الكريھة قبل تصريفه في الغرفة .والستعمال الغطاء بھذه النوعية من الضروري تركيب نظام تصفية إضافي من مادة الكربون الح ّي.

إنّ جھ از ال شفط م زود بأوت اد )عالّق ات( للتثبي ت مالئم ة ألغلبي ة أن واع الج دران وال سقوف .وعل ى أي ح ال م ن األف ضل است شارة تقن ي مؤھ ل للتأك د م ن نوعي ة الم واد ح سب الح ائط أو ال سقف حت ى تك ون متين ة لتحم ل وزن جھ از الشفط.

طريقة التركيب إن أدنى مسافة بين سطح االستناد لالوعي ة عل ى الجھ از المع د للط بخ و القسم السفلي م ن غط اء ش فط المط بخ ،يج ب اال تق ل ع ن 45س م في حال المواقد الكھربائية وعن 50سم في ح ال مواق د تعم ل بالغ از أو المختلطة. اذا كانت تعليمات تركي ب جھ از الط بخ بالغ از ت شير بم سافة اق صى، يجب أخذ ذلك بعين االعتبار.

الربط الكھربائي يج ب أن تك ون ق درة ال شبكة الكھربائي ة متناس بة م ص فات غط اء ال شفط المكتوب ة ف ي ال داخل .اذا ك الجھ از مجھ زا بفي شة يج ب وص له مباش رة عل ى الخ الكھرب ائي بوص الت مطابق ة للقواع د المعم ول بھ ا ويج أن تك ون الفي شة س ھلة المن ال حت ى بع د االنتھ اء م التركي ب .وأم ا اذا ك ان الجھ از غي ر مجھ ز بفي شة )وص مباش ر بال شبكة( أو ھ ذه غي ر س ھلة المن ال ،حت ى بع التركي ب ،فيج ب تركي ب مفت اح ف صل ثن ائي مناس

- ARطرق التركيب واالستعمال تُت ابع ع ن كث ب التعليم ات ال واردة ف ي ھ ذا ال دليل .نح ن ل سنا م سؤلين ع ن اي اع راض تل ف او حري ق ناجم ة ع ن س وء اس تعمال الجھ از ب سبب ع دم مراع اة المالحظ ات ال واردة ف ي ھ ذا ال دليل .إن غط اء ال شفط م ص ّمم ل شفط أبخ رة ودخ ان الط بخ وھ و مجعول ة لالستعمال المنزلي فقط. يمك ن أن تختل ف جمالي ة الغط اء بالمقارن ة م ع م ا ج اء ف ي رس وم ھ ذا ال دليل ،إال أن ط رق االس تعمال، والصيانة ،والتركيب ال تتغيّر. ! م ن المھ م االحتف اظ بھ ذا ال دليل للرج وع إلي ه ف ي ك ل وق ت .وف ي حال ة بي ع المن تج واالنتق ال إل ى بي ت آخ ر تأكد من أن الدليل مرافق للمنتج. ! يج ب ق راءة ط رق التركي ب بانتب اه :ھ ي تحت وي عل ى معلومات ھامة للتركيب واالستعمال واألمان. ! ال تُ دخل تغيي رات كھربائي ة أ ,ميكانيكي ة عل ى المن تج أو على شبكة أنابيب التفريغ. مالحظ ة :إن التفاص يل المرس ومة ب الرمز ")*(" تمث ل أج زاء مكمل ة اختياري ة تت وفر فق ط ف ي أص ناف معين ة أو تكون قطعا غير مزودة يمكن اقتناؤھا.

تحذيرات انتب ه! ع دم رب ط الجھ از ب شبكة الكھرب اء حت ى تكتم ل عملية التثبيت بشكل تام. قب ل اي ة عمليّ ة تنظي ف أو ص يانة ،اف صل غط اء ش فط الھ واء ع ن التي ار الكھرب ائي أو اقط ع التي ار الكھرب ائي بالمفتاح الرئيسي للمسكن. بالن سبة لجمي ع عملي ات التركي ب و ال صيانة اس تخدم قفازات العمل. الجھ از غي ر م صمم لالس تخدام م ن قب ل االطف ال أو االش خاص ذوي العاھ ات الج سمية الح سية أوالعقلي ة أو تنق صھم الخب رة و المعرف ة ،اال اذا ك انوا تح ت الرقاب ة ومتعلم ين اس تخدام ھ ذه المع دات م ن قب ل ش خص م سؤول عن سالمتھم. يجب أن يكون االطفال مراقبين حتى ال يلعبوا بالجھاز. يمن ع قطع ا اس تخدام غط اء ال شفط م ن دون ش عريّة مثبت ة بشكل صحيح! يمن ع قطع ا اس تخدام غط اء ال شفط ك سطح أ و لوح ة لوضع األدوات اال اذا كان مشارا اليه. عن دما ي تم اس تخدام غط اء ال شفط بت زامن م ع أجھ زة أخ رى ت شتغل بالغ از أو غي ره م ن أن واع الوق ود يج ب أن يكون المكان مھيئا للغرض بالتھوية الكافية. يج ب اال يُق اد الھ واء الم شفوط ف ي أنب وب مجع ول لتفري غ أدخن ة ناتج ة ع ن أجھ زة ت شتغل ب احتراق الغ از أو غي ره من أنواع الوقود. يمن ع منع ا بات ا ط بخ االطعم ة بطريق ة اللھ ب مباش رة تحت غطاء الشفط . إن اس تخدام اللھ ب م ضر للم صافي و يمك ن أن ي ؤدي الى حرائق لذا ينبغي منعھا في أي حال. يج ب أن تق ع عملي ة القل ي تح ت المراقب ة لغاي ة تجن ب أن يحترق الزيت الساخن جدا. يمك ن أن ت صبح القط ع الخارجي ة للجھ از س اخنة عن دما تكون مواقد الطبخ مشتعلة. فيم ا يتعل ق بالمق اييس التقني ة و ال سالمة الت ي ينبغ ي العم ل بھ ا لت صريف ال دخان ،يُح تّم احت رام أحك ام وأنظم ة السلط المحلية المعنية لكل بلد.

يج ب أن ي تم تنظي ف غط اء ال شفط ب شكل متك رّر س واء م ن ال داخل أوالخ ارج ) عل ى االق ل م رة ف ي ال شھر عموم ا باحترام معلومات الصيانة المشار إليھا في ھذا الدليل(. ع دم االھتم ام بمع ايير النظاف ة و ص يانة الفلت ر يع رض ال ى مخاطر الحريق. إن إھم ال قواع د تنظي ف الجھ از وع دم تع ويض وتنظي ف المصافي يؤدي إلى خطر الحرائق. ال يج ب اس تخدام أو ت رك الجھ از بم صابيح مثبت ة ب شكل غير سليم لتجنب احتمال صدمة كھربائية. ال يتحم ل المن تج أي ة م سؤولية ناجم ة ع ن أعط اب أو أض رار أو حري ق تلح ق بالجھ از نتيج ة ع دم احت رام التعليم ات الواردة في ھذا الدليل. ھذا الجھاز يتوافق مع القانون االوروبي Waste ، EC/96/2002 ) .Electrical and Electronic Equipment (WEEEوبالتأ ّكد من التخلص من ھذا المنتج بشكل صحيح ،يكون المستفيد قد أسھم في الوقاية من النتائج السلبية المحتملة على البيئة والصحة.

ان الرم ز عل ى المن تج أو عل ى مجم وع الوث ائق التابع ة ل ه ي شير إل ى أن ھ ذا المن تج يج ب أالّ يعام ل مث ل بقي ة النفاي ات المنزلي ة ب ل أن ي سلم ال ى مرك ز متخ صص ف ي جم ع وإع ادة اس تعمال االجھ زة الكھربائي ة و االلكتروني ة .يج ب ال تخلص م ن المن تج عم ال ب احترام الق وانين المحلي ة المعم ول بھ ا لل تخلص م ن النفاي ات .وللح صول عل ى معلوم ات اض افية تتعل ق باالس تفادة وإع ادة اس تعمال ھ ذا المن تج ،يرج ى االت صال بالمكت ب المحل ي االخ صائي وم صلحة جم ع النفاي ات المنزلي ة ،أو المح ل التج اري حي ث تم شراء ھذا المنتج. تحذير! إنّ عدم تثبيت البراغي وأدوات التثبيت وفقا لھذه التعليمات قد يؤدّي إلى المخاطر الكھربائية.
