Typ výrobku	Odsavač par
Značka	ELICA
Model	STRIPE
Elektrické napájení	230 V ~ 50 Hz (dle typového štítku)
Maximální výkon odsávání	3 rychlosti + intenzivní (5 min)
Typ ovládání	Dotykové nebo tlačítkové 5 tlačítek
Osvětlení	Halogen 12 V - 20 W max, G4
Průměr přípojky	Určí se podle příruby (nespecifikováno)
Minimální bezpečnostní vzdálenost (elektrický vařič)	45 cm
Minimální bezpečnostní vzdálenost (plynový/kombinovaný vařič)	50 cm
Verze použití	Odtah ven nebo recirkulace (s uhlíkovým filtrem)
Mastný filtr	Kovový, mytí v myčce (měsíčně)
Uhlíkový filtr	Vyměňovat každé 4 měsíce (recirkulační verze)
Indikátor nasycení filtrů	Ano (podle modelu, lze zapnout/vypnout)
Odložené vypnutí	Ano (20, 15, 10 nebo 5 min podle rychlosti)
Údržba	Vnější čištění vlhkým hadříkem a neutrálním čisticím prostředkem
Instalace	Kvalifikovaným odborníkem
Hmotnost	Přibližně 15 kg (odhad)
Rozměry (Š x H x V)	Přibližně 90 x 50 x 60 cm (odhad)
Dostupné náhradní díly	Mastné filtry, uhlíkové filtry, žárovky G4

Často kladené otázky - STRIPE ELICA

Jaká je minimální vzdálenost mezi odsavačem a sporákem?

Pro elektrický sporák je minimální vzdálenost 45 cm; pro plynový nebo kombinovaný sporák je to 50 cm. Vždy dodržujte pokyny výrobce sporáku, pokud stanoví větší vzdálenost.

Jak čistit mastný filtr?

Kovový mastný filtr je třeba čistit jednou měsíčně ručně neagresivním čisticím prostředkem nebo v myčce na nízkou teplotu a rychlý cyklus. Lehká změna barvy je normální a neovlivňuje výkon.

Kdy je třeba vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr (používaný v recirkulační verzi) je třeba vyměnit nejpozději každé 4 měsíce, nebo dříve, pokud se rozsvítí indikátor nasycení. Nelze jej mýt ani znovu používat.

Jak aktivovat alarm nasycení uhlíkového filtru?

U modelů s 5tlačítkovým ovládáním vypněte odsavač (OFF), poté současně stiskněte tlačítka T3 a T5 na více než 3 sekundy. LED diody L3 a L5 blikají pro potvrzení aktivace. Opakujte postup pro deaktivaci.

Co dělat, když osvětlení nefunguje?

Odsavač odpojte ze sítě, zkontrolujte, zda jsou žárovky správně zasunuty a že jsou studené. Vadné žárovky vyměňte za halogenové žárovky 12 V - 20 W max, G4. Nových žárovek se nedotýkejte rukama.

Jak resetovat indikátor nasycení filtrů?

Po vyčištění nebo výměně filtrů, při zapnutém odsavači (ON), stiskněte tlačítko T2 (OFF) na více než 2 sekundy. Všechny LED diody se krátce rozsvítí, signalizace je resetována.

Mohu používat odsavač v odtahové verzi bez venkovního potrubí?

Ne, v odtahové verzi musí být k výstupní přírubě připojeno odtahové potrubí pro odvod vzduchu ven. Pokud potrubí nemáte, použijte recirkulační verzi s aktivním uhlíkovým filtrem.

Je možné pod odsavačem flambovat potraviny?

Ne, je přísně zakázáno flambovat potraviny pod odsavačem. Volné plameny mohou poškodit filtry a způsobit požár.

Jak použít odložené vypnutí?

Stiskněte tlačítko aktivní rychlosti na více než 2 sekundy. Odsavač se automaticky vypne po: 20 min (rychlost 1), 15 min (rychlost 2), 10 min (rychlost 3) nebo 5 min (intenzivní rychlost). LED diody během časování blikají.

Co dělat, když odsavač vůbec nefunguje?

Odsavač odpojte ze sítě na přibližně 5 sekund, poté jej znovu připojte. Pokud problém přetrvává, kontaktujte autorizovaný technický servis.

NÁVOD K OBSLUZE STRIPE ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

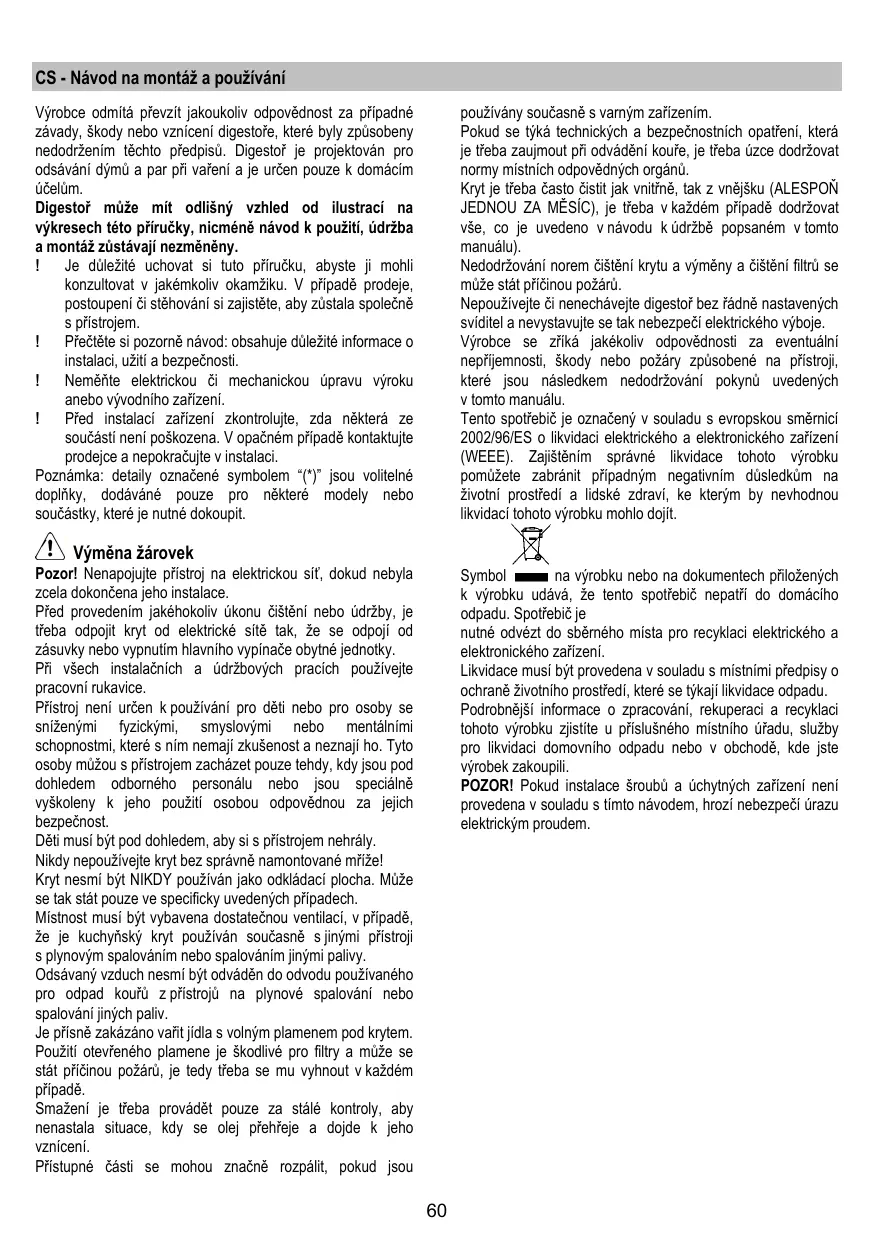

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Nemeňte elektrickou ani mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem "(*)" jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nepřipojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleni k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mřížky!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou

používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (alespoň jednou za měsíc), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požáru.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

Použití

Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrace na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45 cm v případě elektrických sporáků, 50 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je

třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtr/y s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. - Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např. instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

Model s dotykovými tlačítky

K volbě funkcí digestoře postačí lehký dotek ovladačů.

Tlačítko ON/OFF osvětlení

Tlačítko volby intenzivní rychlosti (síla odsávání) - trvání 5 minut - stiskněte ještě jednou, abyste se vrátili k předchozímu nastavení.

Tlačítko volby vysoké rychlosti (síla odsávání)

Tlačítko volby střední rychlosti (síla odsávání) - když bliká, signalizuje potřebu umýt nebo vyměnit filtr s uhlíkem. Tento signál je za normálního stavu vypnut, k aktivaci signalizace je třeba odstavít elektroniku stisknutím tlačítka 0 po dobu 3 sekund.

Poté stiskněte současně tlačítka 1 a 2 po dobu 3 sekund, nejdříve bude blikat pouze tlačítko 1, pak budou blikat obě tlačítka 1 a 2, což bude signalizovat nastalou aktivaci. Zopakujte operaci, abyste odstavili signalizaci, pak budou blikat tlačítka 1 a 2, pak bude blikat pouze tlačítko 1, což bude signalizovat odstavení.

Tlačítko volby nízké rychlosti (síla odsávání) - když bliká, signalizuje potřebu umýt filtr proti mastnotám.

Tlačítko motoru OFF (stand by) - Vypnutí elektroniky - Opětné nastavení signalizace mytí/výměny filtrů. MOTOR OFF

Stiskněte krátce k vypnutí motoru.

OPĚTNÉ NASTAVENÍ SIGNALIZACE FILTRU

Při vypnuté digestoři, po provedení údržby filtrů, stiskněte tlačítko až do zvukového signálu. Blikající dioda 1 (filtr proti mastnotám) anebo 2 (filtr s uhlíkem) přestane blikat.

VYPNUTÍ ELEKTRONIKY

Stiskněte tlačítko po dobu 3 sekund, elektronika ovládající digestoř se vypne.

Tato funkce může být užitečná při čištění výrobku.

K opětovnému zapnutí elektroniky postačí operaci zopakovat.

V případě nenormálního fungování, dříve než se obrátíte na servisní službu, odpojte na dobu alespoň 5 minut přístroj od elektrického pohonu vyjmutím zástrčky a pak opět napojte. V případě, že nenormální fungování bude pokračovat, obraťte se na servisní službu.

Model s ovladačem s 5 tlačítky

T1. Tlačítko ON/OFF světla (Led L1 svítí) T2. Tlačítko OFF - Tlačítko pro nastavení rychlosti (výkonu) odsávání 1 (Led L2 svítí) T3. Tlačítko pro nastavení rychlosti (výkonu) odsávání 2 (Led L2+L3 svítí) T4. Tlačítko pro nastavení rychlosti (výkonu) odsávání 3 (Led L2+L3+L4 svítí) T5. Tlačítko pro nastavení intenzivní rychlosti (výkonu) odsávání (Led L2+L3+L4 svítí + Led L5 bliká) - doba trvání 5 minut - poté se digestoř automaticky přepne na rychlost (výkon) odsávání 2.

Vypínání digestoře s prodlevou (Led blikají):

Prodlevu vypínání digestoře (OFF) lze nastavit tak, že na 2 vteřiny znovu stisknete tlačítko rychlosti (výkonu) odsávání, která je v tom okamžiku aktivní.

Prodlevu vypínání lze nastavit následovně:

Rychlost (výkon) odsávání 1: 20 minut

Rychlost (výkon) odsávání 2: 15 minut

Rychlost (výkon) odsávání 3: 10 minut

Rychlost (výkon) odsávání intenzivní: 5 minut

Signalizace zanesení filtru

Digestoř je vybavena funkcí, která v pravidelných intervalech uživatele upozorňuje na zanesení filtru a nutnost údržby.

Signalizace zanesení tukového filtru: S vypnutou digestoří (OFF) budou všechny Led kontrolky rychlosti (výkonu) odsávání nepřerušovaně svítit po dobu 40 vteřin.

Signalizace zanesení aktivního uhlíkového filtru: S vypnutou digestoří (OFF) budou všechny LED kontrolky rychlosti (výkonu) odsávání blikat po dobu 40 vteřin.

Aktivace signalizace zanesení aktivního uhlíkového filtru: tato funkce je za normálních okolností vypnutá, pro její aktivaci vypněte digestoř (OFF) a současně stiskněte tlačítka T3 a T5 na více než 3 vteřiny, LED kontrolky L3 a L5 začnou blikat.

Pro vypnutí funkce zopakujte tento úkon a LED kontrolky L3 a L5 budou nepřerušovaně svítit.

Reset signalizace zanesení filtru:

Se zapnutou digestoří (ON) stiskněte tlačítko T2 na déle než 2 vteřiny a všechny LED kontrolky se krátce rozsvítí.

Poznámka: v případě potřeby úkon zopakujte, pokud jsou obě signalizace (tukový filtr a aktivní uhlíkový filtr) aktivní.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní vypínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř, tak zvenku (alespoň stejně často, jak je prováděna údržba filtru proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným lihem anebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr.9-16

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a krátkém programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 15

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Obr. 20

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku. Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.
3. Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do objímek.

Je přísně zakázáno připravovat jídla na plameni pod odsávačem par.

Při používání spolu s varnými spotřebiči se přístupné části mohou značně zahřát.

Nepoužívejte a nenechávejte digestoř bez řádně nasazených svítidel a nevystavujte se tak nebezpečí elektrického výboje.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).

Tím, že zajistíte, aby byl tento výrobek po skončení své životnosti odstraněn správným způsobem, přispívá uživatel k předcházení možným negativním následkům pro životní prostředí a zdraví.

Elektrické připojení

Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si jej vyžádejte u servisní služby.

Montáž

Stiskněte krátce pro vypnutí motoru.

RESET SIGNALIZACE FILTRŮ

Oneskoré vypnutie odsávača pár (blikajúce LED):

Rýchlosť (výkon) odsávania 1: 20 minút

Rýchlosť (výkon) odsávania 2: 15 minút

Rychlost (výkon) odsávání 3:10 minut

Rychlost (výkon) odsávání intenzivní: 5 minut

Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vyberte vidlici ze zásuvky nebo vypněte hlavní jistič bytu.

Čištění

Musí být čištěn jednou za měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nezbytnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Při mytí v myčce se může protitukový filtr odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

K odpojení protitukových filtrů potáhněte za pružinový háček.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 15

1. Vytáhněte ochranný kryt pomocí malého šroubováku s plochým hrotem nebo podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenové žárovky 12V - 20W, max. - G4, a dbejte přitom, abyste se jich nedotkli rukama.

1. Zavřete ochranný kryt (upevnění na západku).
