STRIPE - Nape ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	STRIPE
Električno napajanje	230 V ~ 50 Hz (v skladu z identifikacijsko tablico)
Največja sesalna moč	3 hitrosti + intenzivno (5 min)
Vrsta upravljanja	Na dotik ali tipkovnica 5 tipk
Osvetlitev	Halogen 12 V - 20 W max, G4
Premer priključka	Določi se glede na prirobnico (ni navedeno)
Najmanjša varnostna razdalja (električno kuhanje)	45 cm
Najmanjša varnostna razdalja (plinsko/mešano kuhanje)	50 cm
Različica uporabe	Zunanje odvajanje ali recikliranje (z ogljenim filtrom)
Maščobni filter	Kovinski, primeren za pomivalni stroj (mesečno)
Aktivni ogljeni filter	Menjava vsake 4 mesece (različica recikliranja)
Indikator nasičenosti filtrov	Da (odvisno od modela, vklop/izklop)
Zakasnitev izklopa	Da (20, 15, 10 ali 5 min glede na hitrost)
Vzdrževanje	Zunanje čiščenje z vlažno krpo in nevtralnim detergentom
Namestitev	S strani usposobljenega strokovnjaka
Teža	Približno 15 kg (ocena)
Mere (D x Š x V)	Približno 90 x 50 x 60 cm (ocena)
Rezervni deli na voljo	Maščobni filtri, ogljeni filtri, svetilke G4

Pogosto zastavljena vprašanja - STRIPE ELICA

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Za električno kuhalno ploščo je najmanjša razdalja 45 cm; za plinsko ali mešano pa 50 cm. Vedno upoštevajte navodila proizvajalca kuhalne plošče, če določajo večjo razdaljo.

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba čistiti enkrat mesečno ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem ciklu. Rahla sprememba barve je normalna in ne vpliva na delovanje.

Kdaj je treba zamenjati aktivni ogljeni filter?

Aktivni ogljeni filter (uporabljen v različici recikliranja) je treba zamenjati vsake 4 mesece največ, ali prej, če se vklopi indikator nasičenosti. Ni ga mogoče oprati ali ponovno uporabiti.

Kako aktivirati alarm za nasičenost ogljenega filtra?

Pri modelih s 5-tipkovnico izklopite napo (OFF), nato hkrati pritisnite tipki T3 in T5 za več kot 3 sekunde. LED L3 in L5 utripata za potrditev aktivacije. Ponovite postopek za deaktivacijo.

Kaj storiti, če osvetlitev ne deluje več?

Izvlecite napo, preverite, ali so svetilke pravilno vstavljene in hladne. Pokvarjene svetilke zamenjajte z halogenskimi svetilkami 12 V - 20 W max, G4. Novih žarnic se ne dotikajte z rokami.

Kako ponastaviti indikator nasičenosti filtrov?

Po čiščenju ali zamenjavi filtrov, ko je napa vklopljena (ON), pritisnite tipko T2 (OFF) za več kot 2 sekundi. Vse LED se na kratko vklopijo, signalizacija se ponastavi.

Ali lahko napo uporabljam v različici z odvodom brez zunanjega voda?

Ne, v različici z odvodom je treba priključiti odvodni kanal na izhodno prirobnico za usmerjanje zraka navzven. Če nimate kanala, uporabite različico recikliranja z aktivnim ogljenim filtrom.

Ali je mogoče pod napo flambirati hrano?

Ne, pod napo je izrecno prepovedano flambirati hrano. Odprti plameni lahko poškodujejo filtre in povzročijo požar.

Kako uporabiti zakasnitev izklopa?

Pritisnite tipko aktivne hitrosti za več kot 2 sekundi. Napa se samodejno izklopi po: 20 min (hitrost 1), 15 min (hitrost 2), 10 min (hitrost 3) ali 5 min (intenzivna hitrost). LED utripajo med zakasnitvijo.

Kaj storiti, če napa sploh ne deluje?

Izvlecite napo za približno 5 sekund, nato jo ponovno priključite. Če težava traja, se obrnite na pooblaščeno tehnično podporo.

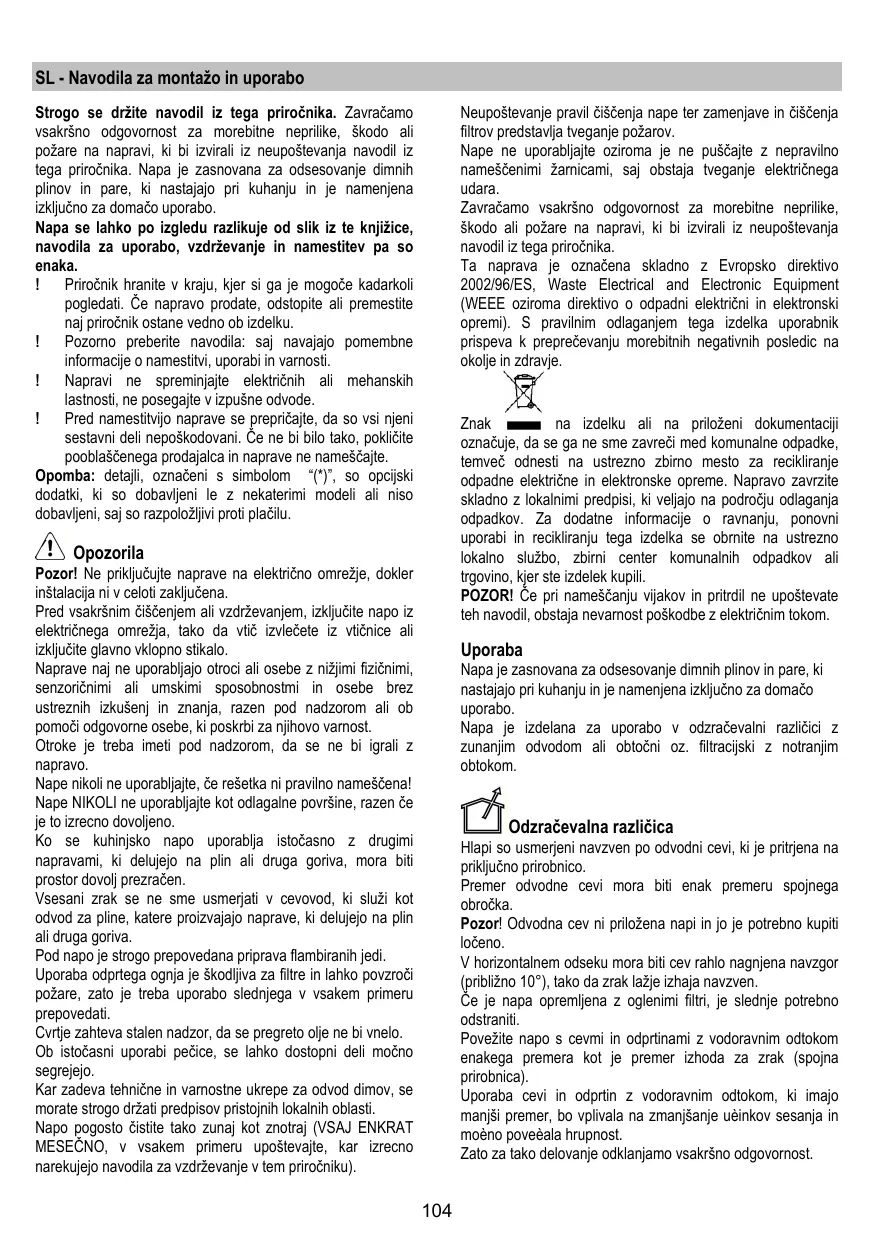

NAVODILA ZA UPORABO STRIPE ELICA

Tlačidlo ON/OFF osvetlitev

Tlačidlo za izbiro intenzivne hitrosti (moč odsesavanja) - trajanje 5 minut - ponovno pritisnite, da se vrnete na prejšnjo nastavitev.

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne nesreče, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

! Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku. ! Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti. ! Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. ! Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: detajli, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so na voljo proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler instalacija ni v celoti zaključena.

Pred vsakršnim čiščenjem ali vzdrževanjem izključite napo iz električnega omrežja, tako da vtikač izvlečete iz vtičnice ali izključite glavno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.

Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezračen.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči požar, zato je treba uporabo slednjega v vsakem primeru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istočasni uporabi pečice se lahko dostopni deli močno segrejejo.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se morate strogo držati predpisov pristojnih lokalnih oblasti.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku).

Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja filtrov predstavlja tveganje požarov.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

POZOR! Če pri nameščanju vijakov in pritrdil ne upoštevate teh navodil, obstaja nevarnost poškodbe z električnim tokom.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgor (približno 10°), tako da zrak lažje izhaja navzven.

Če je napa opremljena z ognjenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera, kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). Izogibajte se izrazitim spremembam smeri cevovoda. Notranjost cevovoda naj bo čim bolj gladka. Material, iz katerega je izdelan cevovod, mora biti skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45 cm pri električnih štedilnikih in 50 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Elektrčna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

Pozor! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.
• Če je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, tako da imate boljši dostop do stropa/stene, kamor bo napa nameščena. V nasprotnem primeru pa kolikor je mogoče

zaščitite omarice in vse dele, kjer bo potekala namestitev. Izberite ravno površino in jo prekrijte z zaščito, kamor boste nato položili napo in priložene dele.

Preverite tudi, da je v bližini območja namestitve nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago električna vtičnica in da je mogoča povezava s sistemom za zunanji odvod dimov (samo pri odzračevalni različici). - Izvedite vsa potrebna zidarska dela (npr.: namestitev električne vtičnice in/ali odprtine za prehod odvodne cevi).

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje vključite 5 minut pred pričetkom kuhanja in ga pustite delovati še približno 15 minut po končanem kuhanju.

Model z gumbi, občutljivimi na dotik

Za izbiro funkcij nape zadošča dotakniti se ukazov.

Tipka vklop/izklop (ON/OFF) luči

Tipka za izbiro nizje hitrosti (sesalna moč) - trajanje 5 minut - s ponovnim pritiskom se vrnete na prejšnjo nastavitev.

Tipka za izbiro visoke hitrosti (sesalna moč)

Tipka za izbiro srednje visoke hitrosti (moč delovanja) - utripanje svetilke označuje, da je treba oprati ali zamenjati ogleni filter. Ta signalizacija je običajno deaktivirana. Če želite signalizacijo aktivirati, pritisnite tipko 0 in jo zadržite pritisnjeno 3 sekunde, da izključite elektroniko.

Zatem sočasno pritisnite tipki 1 in 2 ter ju zadržite pritisnjeni 3 sekunde. Sprva utripa samo tipka 1, nato pa pričneta utripati obe tipki 1 in 2 v znak aktivacije signalizacije. Če želite signalizacijo deaktivirati, ponovite postopek. Sprva bosta utripali tipki 1 in 2, nato pa le tipka 1 v znak deaktivacije signalizacije.

Tipka za izbiro nizke hitrosti (sesalna moč) - utripajoča označuje, da je treba oprati maščobni filter.

Tipka izklop (OFF) motorja (stand by) - Izklop elektronike - Ponastavitev signalizacije pranja/zamenjave filtrov IZKLJUČITEV (OFF) MOTORJA

Kratko pritisnite za izklop motorja.

PONASTAVITEV SIGNALIZACIJE FILTROV

Z vključeno napo, po čiščenju oziroma menjavi filtrov, pritisnite tipko in jo zadržite pritisnjeno, dokler se ne oglasi zvočni signal. Utripajoča LED svetilka 1 (maščobni filter) ali 2 (ogleni filter) preneha utripati.

IZKLOP ELEKTRONIKE

Pritisnite tipko in jo zadržite pritisnjeno 3 sekunde, da izključite elektroniko, ki upravlja napo.

Ta funkcija je uporabna pri čiščenju nape.

Za ponovno vključitev elektronike zadošča ponoviti postopek.

V primeru morebitnih nepravilnosti delovanja, preden se obrnete na servisno službo, za vsaj 5 sekund izključite električno napajanje naprave, tako da vtikač izvlečete iz vtičnice in ga nato ponovno vstavite. Če bi se nepravilno delovanje nadaljevalo, se obrnite na servisno službo.

Model z nadzorno ploščo s 5 gumbi

T1. Tipka ON/OFF za vklop in izklop luči (LED dioda L1 sveti) T2. Tipka OFF - tipka za izbiro 1. stopnje hitrosti (moči) delovanja (LED dioda L2 sveti) T3. Tipka za izbiro 2. stopnje hitrosti (moči) delovanja (LED diodi L2+L3 svetita) T4. Tipka za izbiro 3. stopnje hitrosti (moči) delovanja (LED diode L2+L3+L4 svetijo) T5. Tipka za izbiro intenzivne stopnje hitrosti (moči) delovanja (LED diode L2+L3+L4 svetijo + LED dioda L5 utripa) - trajanje 5 minut - zatem se napa samodejno nastavi na 2. stopnjo hitrosti (moči) delovanja

Izklop nape z zakasnitvijo (LED diode utripajo):

Nastaviti je mogoče izklop nape (OFF) z zakasnitvijo. To storite tako, da znova pritisnete tipko za izbiro stopnje hitrosti (moči) delovanja nape, ki je v danem trenutku izbrana, in jo zadržite pritisnjeno več kot 2 sekundi.

Izbirati je mogoče med naslednjimi časi izklopa z zakasnitvijo:

1. 1. stopnja hitrosti (moči) delovanja: 20 minut 2. stopnja hitrosti (moči) delovanja: 15 minut 3. stopnja hitrosti (moči) delovanja: 10 minut Intenzivna stopnja hitrosti (moči) delovanja: 5 minut

Indikator zasičenosti filtrov

Napa ima posebno funkcijo, ki v rednih časovnih presledkih opozori uporabnika na zasičenost filtrov in na potrebo po njihovem čiščenju oziroma zamenjavi.

Indikator zasičenosti maščobnega filtra: Ko je napa izključena (OFF), se vse LED diode hitrosti (moči) delovanja prižgejo in stalno svetijo 40 sekund.

Indikator zasičenosti filtra z aktivnim ogljem: Ko je napa izključena (OFF), vse LED diode hitrosti (moči) delovanja utripajo 40 sekund.

Omogočanje indikatorja zasičenosti filtra z aktivnim ogljem: ta je običajno onemogočen; če ga želite omogočiti, izključite napo (OFF) in sočasno pritisnite tipki T3 in T5 ter ju zadržite pritisnjeni več kot 3 sekunde. LED diodi L3 in L5 začneta utripati.

Če želite indikator onemogočiti, ponovite zgornji postopek; LED diodi L3 in L5 stalno svetita.

Ponastavitev indikatorja zasičenosti filtrov

Ko je napa vključena (ON), pritisnite tipko T2 in jo zadržite pritisnjeno več kot 2 sekundi; vse LED diode kratko zasvetijo.

Opomba: po potrebi ponovite postopek, če sta omogočena oba indikatorja zasičenosti (maščobnega filtra in filtra z aktivnim ogljem).

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.

Za čiščenje uporabljajte krpo, navlaženo s tekočimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPORABLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za čiščenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočilom in navodilom.

Zavračamo vsakršno odgovornost za morebitno škodo na motorju in požare, ki bi bili posledica neprimernega vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

SI.9-16

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Sika 15

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, če je to predvideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

SI. 20

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

Zamenjajte pregorelo žarnico s tako enake vrste, katere tip je naveden na nalepki ali v bližini same žarnice na napi.

1. Izvlecite zaščito, pri čemer si pomagajte z majhnim ploščatim izvijačem ali podobnim orodjem.
2. Zamenjajte pregorelo žarnico.

Uporabite le halogenske žarnice 12V -20W max - G4, pri čemer pazite, da se jih ne dotaknete z rokami.

1. Ponovno zaprite zaščite (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

Strogo se ravnajte po navodilih iz tega priročnika. Odklanjamo vsakršno odgovornost za morebitne nezgode, motnje ali požar na aparatu, ki nastanejo zaradi neupoštevanja navodil iz tega priročnika. Kuhinjska napa ima funkcijo sesanja dima in pare med kuhanjem ter je namenjena samo za gospodinjsko uporabo.

Zunanji videz kuhinjske nape se lahko nekoliko razlikuje od opisanega in prikazanega na risbah v tem priročniku, vendar navodila za uporabo, vzdrževanje in namestitev ostajajo nespremenjena.

! Pomembno je, da shranite ta priročnik, da ga lahko kadarkoli preberete. Če ta izdelek prodate, podarite ali se preselite, poskrbite, da bo vedno skupaj z izdelkom. ! Pozorno preberite navodila: v njih so pomembne informacije o namestitvi, uporabi in varnosti. ! Ne izvajajte nobenih mehanskih ali električnih sprememb na izdelku ali na odvodnih ceveh. ! Preden začnete z namestitvijo aparata, se prepričajte, da nobena komponenta ni poškodovana. V nasprotnem primeru kontaktirajte prodajalca in ne nadaljujte z namestitvijo.

Opomba: Podrobnosti, označene z znakom (*"), so dodatna oprema, ki je priložena samo določenim modelom, ali podrobnosti, ki niso priložene, ker jih morate kupiti.
