SV Monterings- och bruksanvisningar

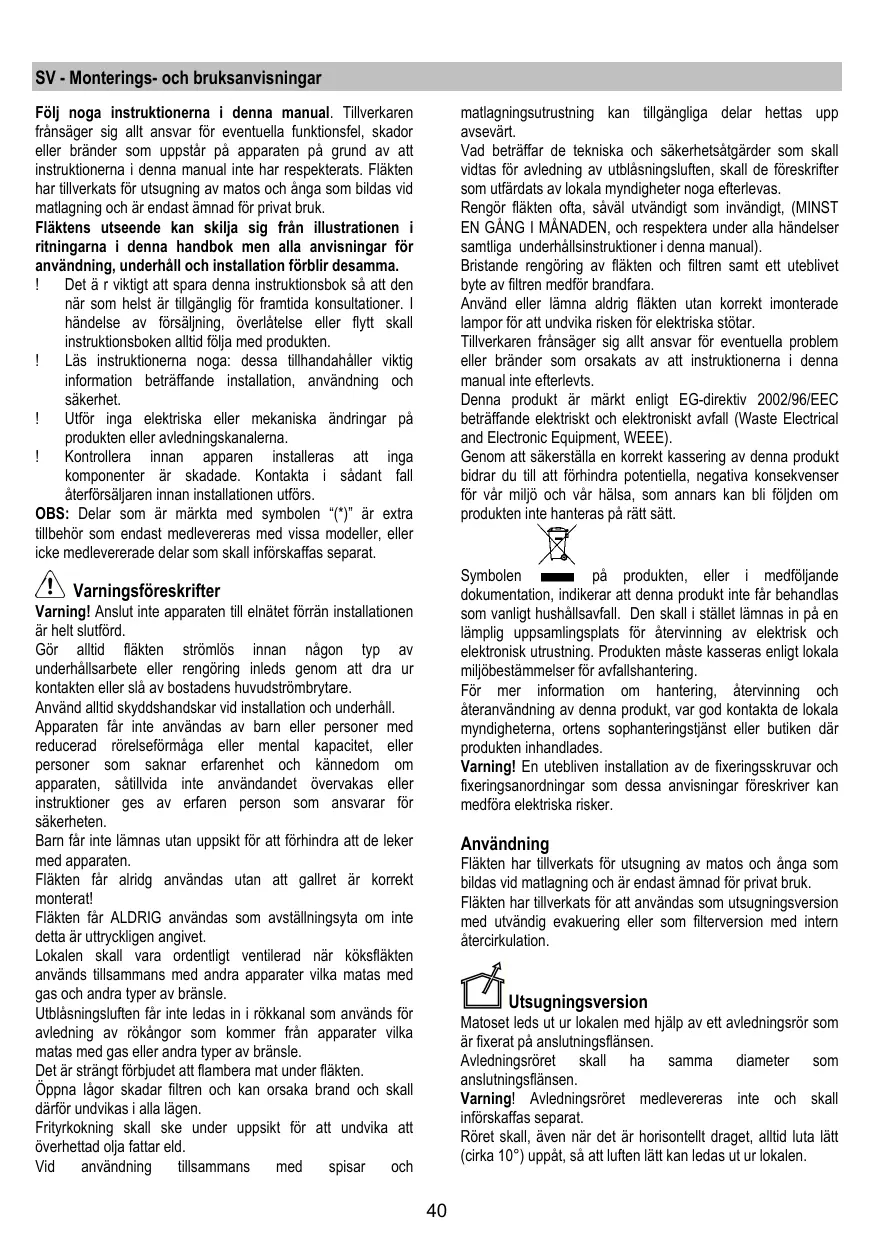

SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.
Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.
! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsulter. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. ! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. ! Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.
OBS: Delar som är märkta med symbolen (*) är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.
Varning! Anslut inte apparaten till elnätet förrän installationen är helt utförd.
Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användaren övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.
Fläkten får aldrig användas utan att gallret är korrekt monterat!
Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och ska därför undvikas i alla lägen.
Fritering ska ske under uppsikt för att undvika att överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som ska vidtas för avledning av utblåsningsluften, ska de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla omständigheter underhållsinstruktionerna i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.
Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.
Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.
Användning
Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.
Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.
Utsugningsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10° ) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas skall ha samma diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
! Använd så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90°). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Använd rör vars insida är så slät som möjligt. ! Röret skall vara tillverkat av i lag godkända material.
Filterversion
Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Installation
Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 45 cm om det är fråga om en elektrisk spis och 50 cm om det är fråga om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningskategori III, i enlighet med installationsbestämmelserna.
Varning! Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför vår tekniska serviceavdelning om kabeln skadats.
Montering
Innan installationen påbörjas:
- Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
- Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se avsnittet som gäller detta). Den/dessa monteras tillbaka endast om fläkten skall användas som filtration.
- Kontrollera att inget bifogat material (till exempel
med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.
- Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syfte att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
- Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast utsugningsversionen).
- Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).
Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla förhållanden nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.
Funktion
Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.
Modell med pektangentbord
Det är tillräckligt att vidröra fläktens kommandon för att aktivera funktionerna.
ON/OFF-tangent för belysning
Tangent för hastighetsval (utsugningseffekt) intensiv - Funktionstid 5 minuter - tryck igen för att återgå till den tidigare valda hastigheten.
Tangent för hastighetsval (utsugningseffekt) hög
Tangent för hastighetsval (utsugningseffekt) medelhög - när denna tangent blinkar indikerar detta att kolfiltret behöver rengöras eller bytas ut. Signaleringen för det aktiva kolfiltrets mättnad är normalt avaktiverad. Aktivera elektroniken genom att trycka ned tangenten 0 under 3 sekunder för att aktivera signalen. Tryck därefter ner tangenterna 1 och 2 samtidigt under 3 sekunder. Inledningsvis blinkar endast tangent 1, därefter blinkar båda tangenterna 1 och 2 vilket indikerar att aktiveringen ägt rum. Upprepa förfarandet för att avaktivera signalen.
Inledningsvis blinkar tangenterna 1 och 2, därefter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.
Tangent för hastighetsval (utsugningseffekt) låg - när denna tangent blinkar indikerar det att fettfiltret behöver rengöras.
OFF-tangent för motorn (stand by) - Elektronisk avstängning - Återställning av signaleringen av rengöring/byte av filter. OFF MOTOR
Tryck kort på tangenten för att stänga av motorn.
ÅTERSTÄLLNING AV FILTERSIGNALERINGEN
Tryck med fungerande fläkt och efter att ha utfört underhållet på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) eller 2 (kolfiltret) upphör att blinka.
ELEKTRONISK AVSTÄNGNING
Tryck in tangenten under 3 sekunder, fläktens elektroniska kontrollfunktion stängs av.
Denna funktion är till hjälp i samband med rengöring av produkten.
För att aktivera den elektroniska funktionen, upprepa operationen igen.
I det fall eventuella funktionsstörningar uppstår skall den elektriska anslutningen kopplas ifrån under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktionsstörningen fortsätter, kontakta servicekontoret.
Modell med tryckknapppanel med 5 tangenter
T1. ON/OFF-tangent för belysning (Lysdiod L1 är tänd) T2. OFF-tangent - Tangent för val av utsugningshastighet (effekt) 1 (Lysdiod L2 är tänd) T3. Tangent för val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 är tända) T4. Tangent för val av utsugningshastighet (effekt) 3 (Lysdiod L2+L3+L4 är tända) T5. Tangent för val av den intensiva utsugningshastigheten (effekten) (Lysdioderna L2+L3+L4 är tända + Lysdiod L5 blinkar) - Funktionstid 5 minuter - varefter fläkten automatiskt går över till utsugningshastighet (effekt) 2.
Tidsinställd avstängning av fläkten (Lysdioderna blinkar): Genom att trycka ned tangenten för den utsugningshastighet (effekt) som fungerar för tillfället en andra gång under mer än 2 sekunder aktiveras tidsinställningen av avstängningen av fläkten (OFF).
Följande avstängningstider är disponibla:
Utsugningshastighet (effekt) 1: 20 minuter
Utsugningshastighet (effekt) 2: 15 minuter
Utsugningshastighet (effekt) 3: 10 minuter
Intensiv utsugningshastighet (effekt): 5 minuter
Signal för filtrens mättnad
Fläkten är utrustad med en funktion som med jämna mellanrum indikerar när filtren är igengrodda och kräver underhåll.
Signal för fettfiltrets mättning: när fläkten är avstängd (OFF) tänds samtliga lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.
Signal för det aktiva kolfiltrets mättning: när fläkten är avstängd (OFF) blinkar samtliga lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.
Aktivering av det aktiva kolfiltrets signal för mättning: Vanligtvis är funktionen som signalerar att det aktiva kolfiltret kräver underhåll avaktiverad (OFF). Gör på följande sätt för att aktivera funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer än 3 sekunder. Lysdioderna L3 och L5 börjar blinka.
Upprepa förfarandet för att avaktivera funktionen. Lysdioderna L3 och L5 börjar lysa med fast sken.
Tryck ned tangenten T2 under mer än 2 sekunder när fläkten är i funktion (ON). Samtliga lysdioder tänds under en kort stund.
OBS: om så krävs skall förfarandet upprepas i det fall båda signalerna (fettfilter och aktivt kolfilter) är aktiverade.
Underhåll
Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.
Rengöring
Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltret). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.
Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, elskador beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.
Fettfilter
Fig. 9-16
Detta suger upp fetpartiklar som bildas i samband med matlagningen.
Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 15
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.
Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt).
Filtret kan INTE rengöras eller återanvändas.
Runda kolfilter
Applicera ett filter på varje sida för att täcka motorfläkt hjulets båda skyddsgaller och vrid dem därefter medurs.
Vid nedmontering vrider man filtret moturs.
Byte av lampor
Fig. 20
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.
Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.
- Ta bort skyddet med hjälp av en liten platt skruvmejsel eller liknande verktyg.
- Ersätt den skadade lampan.
Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.
- Stäng plafonden igen (fixering genom intryckning).
I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
Diametern i avloppsröret måste motsvara diametern på anslutningsringen.
Fördröjd avstängning av köksfläkten (LED-lamporna blinkar): Man kan ställa in fördröjd avstängning av köksfläkten (OFF) genom att hålla knappen för fläkthastigheten som redan är på,
Kolfilter (endast med recirkulering av luften)
Fig. 15
Byt ut den utbrända glödlampan med en av samma typ, som specificeras på typskylten eller i närheten av den aktuella glödlampan på köksfläkten.
