HASZNÁLATI ÚTMUTATÓ STRIPE ELICA

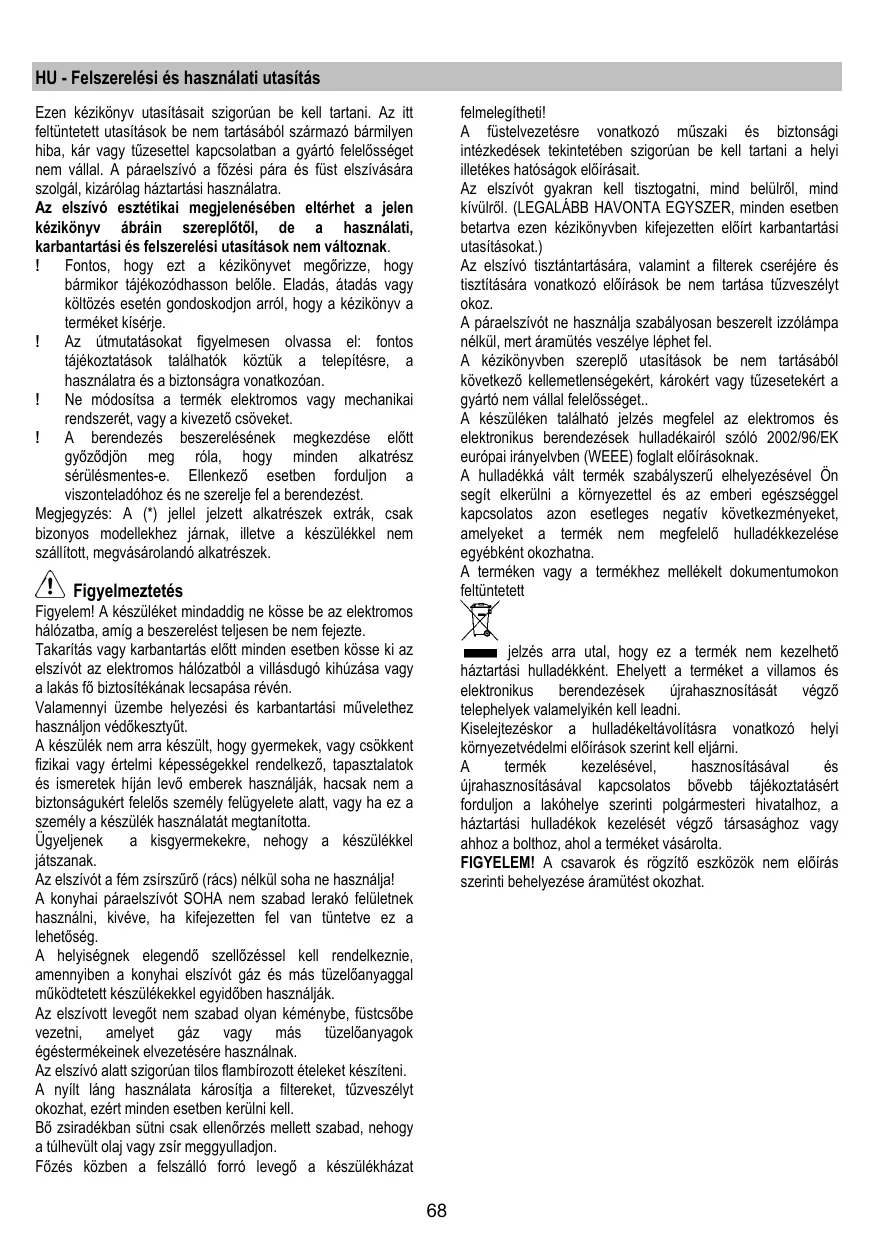

HU Felszerelési és használati utasítás
BG Инструкция за монтаж и употреба
RO INSTRUCȚIUNI DE MONTAJ ȘI FOLOSIRE
RU Инструкция по монтажу и эксплуатации
UK Інструкція з монтажу та експлуатації
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.
Fontos, hogy ezt a kézikönyvet őrizze meg, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.
Figyelmeztetés
Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás főbiztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve a lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)
Az elszívó tisztán tartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget.
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző szervezethez vagy ahhoz a bolthoz, ahol a terméket vásárolta.
FIGYELEM! A csavarok és rögzítő eszközök nem előírás szerinti behelyezése áramütést okozhat.
Használat
A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.
Kivezetett üzemmód
A gőzök kivezetése a gyűjtőkarimához rögzített elvezetőcsövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen.
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.
A vízszintes részen a cső enyhe felfelé vezető ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90° ). Kerülje a cső deformálódását. A használandó cső belsője a lehető legsimább legyen. ! A cső anyaga az előírásban elfogadottaknak megfelelő legyen.
Keringtetett üzemmód
Az elszívott levegő zsírtalanítása, majd szagtalanítása kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 45cm elektromos főzőlap, és 50cm gáz vagy vegyes tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben levő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétsarkú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.
Figyelem! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszerviztől.
Felszerelés
Mielőtt a telepítést elkezdené:
Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e. - Vegye le az aktív szenes filtert/szűrőket, ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók, garanciaokmány stb.); ha igen, vegye ki és őrizze meg. Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférjen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket. Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték) van-e egy villamos csatlakozó aljzat, vagy a füstelvezetéshez lehet-e csatlakozni egy külterbe vezető készülékhez (csak kivezetett üzemmódnál). Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára nyílás készítése).
Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal kérdezzen meg szakembert arról, hogy az anyagok alkalmasak-e az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.
Működés
Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.
Érintővezérlésű modell
Az elszívó funkcióinak kiválasztásához elegendő, ha megérinti a vezérlőbillentyűket.
Világítás BE/KI billentyű
Intenzív sebesség (elszívási teljesítmény) kiválasztó billentyű - 5 perces időtartamra - nyomja meg még egyszer, hogy az előző beállításhoz visszatérjen.
Nagy sebesség (elszívási teljesítmény) kiválasztó billentyű
Közepes sebesség (elszívási teljesítmény) kiválasztó billentyű - amikor villog, azt jelzi, hogy a filtert kell mosni, vagy szénfiltert kell cserélni. Ez a jelzés normál állapotban nem aktív; a kijelzés aktiválásához a 0 gomb 3 másodpercig tartó lenyomásával iktassa ki az elektronikát. Ezt követően egyidejűleg nyomja be az 1 és 2 gombokat 3 másodpercig. Először csak az 1-es lámpa villog, majd mind az 1-es és a 2-es lámpa, az aktiválás megtörténtét jelezve. A kijelzés deaktiválásához ismételje meg a folyamatot; ekkor először az 1-es és a 2-es gomb is villog, végül csak az 1-es gomb, a deaktiválás megtörténtét jelezve.
Kis sebesség (elszívási teljesítmény) kiválasztó billentyű. Amikor villog, azt jelzi, hogy a zsírszűrőket ki kell mosni.
Motor KI billentyű (stand by) - Elektronika kikapcsolása - Filter mosás/csere jelzés reset MOTOR KI
A motor kikapcsolásához rövid ideig nyomja le. FILTEREK JELZÉS RESET
Bekapcsolt elszívó, a filter karbantartása végeztével tartsa lenyomva a billentyűt a hangjelzésig. Ekkor a villogó LED 1 (zsírfilter) vagy 2 (szénszűrő) villogása abbamarad.
AZ ELEKTRONIKA KIKAPCSOLÁSA
Ha 3 másodpercig nyomja a billentyűt, az elszívó vezérlő elektronikája kikapcsol.
Ez a funkció az elszívó tisztítási műveletei során lehet hasznos.
Az elektronika újbóli bekapcsolásához elegendő, ha megismétli a műveletet.
Működési rendellenesség előfordulása esetén, mielőtt a szervizhez fordulna, a villásdugó kihúzásával legalább 5 másodpercre válassza le a készüléket az áramellátásról, majd csatlakoztassa vissza a dugót. Amennyiben a rendellenesség továbbra is fennmarad, forduljon a szervizszolgálathoz.
5 billentyűs nyomógombos panel modell
T1. Világítás ON/OFF gomb (L1 LED világít) T2. OFF - 1. Elszívás sebesség (teljesítmény) választó gomb (L2 LED világít) T3. 2. Elszívás sebesség (teljesítmény) választó gomb (L2+L3 LED-ek világítanak) T4. 3. Elszívás sebesség (teljesítmény) választó gomb (L2+L3+L4 LED-ek világítanak) T5. Elszívás sebesség (teljesítmény) választó gomb (L2+L3+L4 LED világít + L5 LED villog) - 5 percig - miután az elszívó automatikusan a 2. elszívó sebesség (teljesítmény) fokozatra vált.
Az elszívó időzített kikapcsolása (villogó LED-ek):
Az elszívó időzített kikapcsolása (OFF) az adott időben aktív elszívó sebesség (teljesítmény) gomb több, mint 2 másodpercig való újbóli benyomásával lehetséges.
Az időzített kikapcsolás elérhető ideje:
1. elszívási sebesség (teljesítmény): 20 perc 2. elszívási sebesség (teljesítmény): 15 perc 3. elszívási sebesség (teljesítmény): 10 perc intenzív elszívási sebesség (teljesítmény): 5 perc
Filter telítettség kijelzés
Az elszívó szabályos időközönként jelez a felhasználónak, ha a szűrők telítettek és karbantartásuk szükséges.
A zsírszűrő telítettség kijelzése: Lekapcsolt (OFF) elszívónál minden elszívó sebesség (teljesítmény) kijelző LED 40 másodpercre kigyullad.
Az aktív szénszűrő telítettség kijelzése: Lekapcsolt (OFF) elszívónál az elszívó sebesség (teljesítmény) kijelző LED 40 másodpercig villog.
Az aktív szénszűrő telítettség kijelzésének aktiválása: A kijelző alapból deaktiválva van. Aktiválásához kapcsolja ki az elszívót (Off), egyszerre nyomja meg a T3 és T5 billentyűket, és tartsa lenyomva 3 másodpercnél tovább. Az L3 és L5 LED-ek villogni kezdenek.
Deaktiváláshoz ismételje meg az eljárást, az L3 és L5 LED-ek fixen kigyulladnak.
Szűrőtelítettség kijelzés visszaállítása:
Bekapcsolt (ON) elszívónál nyomja meg a T2 billentyűt, és tartsa lenyomva több, mint 2 másodpercig. Rövid időre minden LED kigyullad.
Megjegyzés: ha szükséges, ismételje meg a műveletet, amennyiben mindkét kijelzés (zsírszűrő és aktív szénszűrő) aktív.
Karbantartás
Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás főbiztosítékának lecsapása révén.
Tisztítás
Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.
NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.
Zsírszűrő filter
Ábra 9-16
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak elszívó változat esetén)
ábra 15
Magában tartja a főzésből származó kellemetlen szagokat. A szénfilter telítődése többé-kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filter telítődését jelző rendszer - ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi).
Koralakú szénfilter
A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.
Szétszereléshez forgassa az óramutató járásával ellentétes irányban.
Égőcsere
ábra 20
Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.
A sérült izzót a címén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.
- Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
- Cserélje ki a meghibásodott égőt.
Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.
- Zárja vissza a lámpabúrát (bepattan).
Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
A készüléket soha nem szabad munkaeszközként használni, kivéve, ha ez kifejezetten meg van jelölve.
A készüléket rendszeresen ellenőrizni kell, amikor a porszívót más készülékkel vagy más típusú üzemanyaggal egyidejűleg használják.
A porszívó levegőjét nem szabad a nyíláson keresztül elvezetni, mielőtt a készüléket eltávolítanák, gázzal működő
vagy más típusú üzemanyaggal működő készülékeknél.
Szigorúan tilos a porszívó alatt nyílt lángot használni.
A nyílt láng használata a porszívó közelében tüzet okozhat, ezért ezt feltétlenül kerülni kell.
A készüléket felügyelet mellett kell működtetni, hogy elkerüljük a személyek veszélyeztetését.
A tömlők és a tartozékok jelentősen felmelegedhetnek, ha gázüzemű készülékekkel együtt használják őket.
A műszaki előírásokat és a biztonsági előírásokat, amelyeket a füst elvezetéséhez be kell tartani, szigorúan be kell tartani a helyi hatóságok előírásai szerint.
A porszívót gyakran kell tisztítani, mind a szűrőt, mind a tartályt (a használati utasításban leírtak szerint, a karbantartási utasítások betartásával).
A porszívók tisztítására és a szűrők tisztítására vonatkozó előírások be nem tartása tűzveszélyt okozhat.
Ne használja és ne hagyja a porszívót megfelelően felszerelt szűrő nélkül! Áramütés veszélye!
A gyártó semmilyen felelősséget nem vállal, sem tűz, sem kár esetén, amely a jelen utasítások be nem tartása miatt következik be.
Ez a készülék megfelel a következő követelményeknek:
