Instrukcja montażu i obsługi

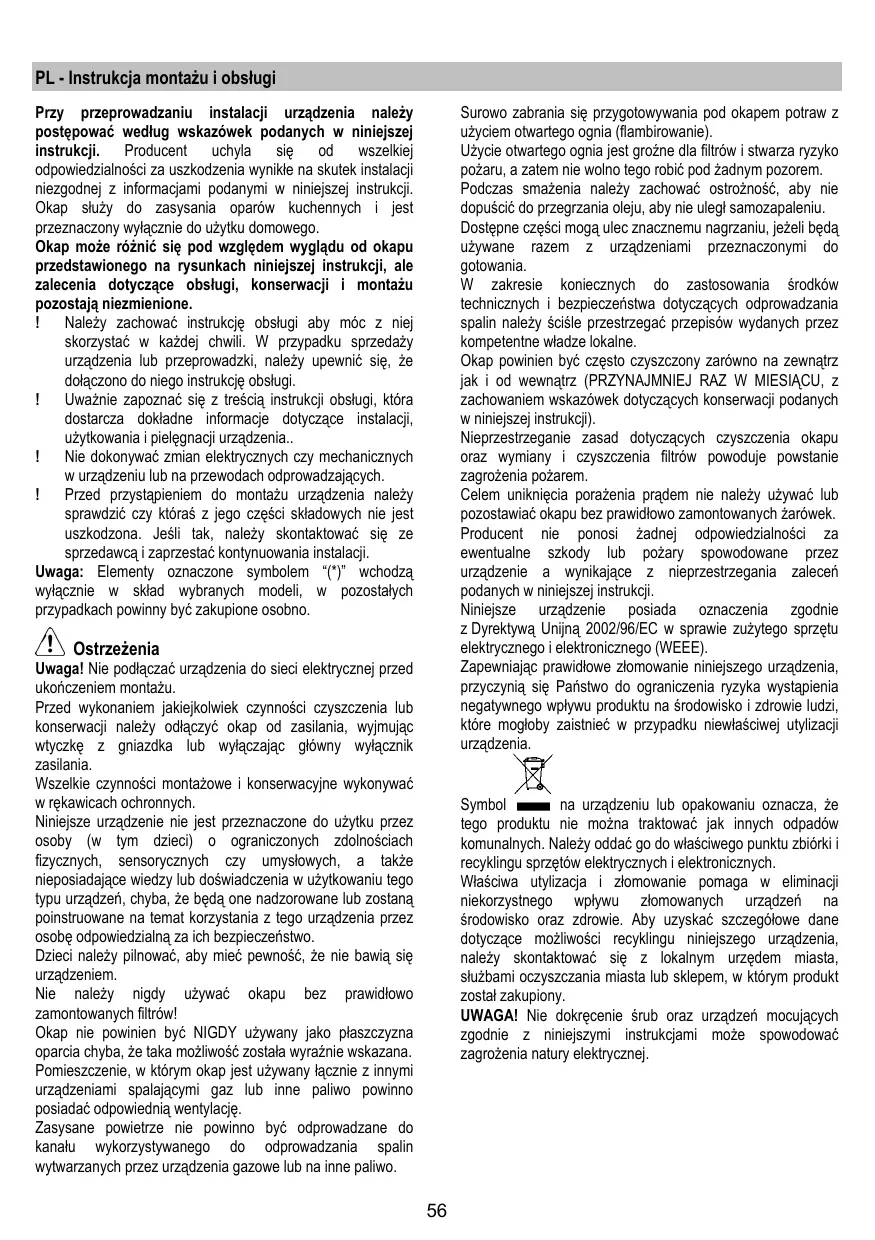

Instrukcja montażu i obsługi
Przy instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.
Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładnych informacji dotyczących instalacji, użytkowania i pielęgnacji urządzenia. Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających. Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któryś z jego komponentów nie jest uszkodzony. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.
Uwaga: Elementy oznaczone symbolem (*) wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna oparcia, chyba że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany, łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo, powinno posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem.
Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne elementy mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub pozostawić okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie, a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
UWAGA! Niedokręcenie urządzeń mocujących zgodnie z niniejszymi instrukcjami może powodować zagrożenia natury elektrycznej.
Obsługa
Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.
Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łącznikowego.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łącznikowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić odprowadzanie powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łącznikowy).
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu. Używać przewodu o jak najgładszej powierzchni wewnętrznej. Materiał przewodu musi być zgodny z obowiązującymi normami.
Okap pracujący jako pochłaniacz
Aby używać okapu w tej wersji należy zainstalować filtr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez górną osłonę komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują się naczynia i urządzenia grzejne, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45 cm w przypadku kuchenek elektrycznych i nie mniej niż 50 cm w przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.
Podłączenia elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia takiego przewodu, należy go zamówić w biurze obsługi serwisowej.
Instalacja okapu
Przed przystąpieniem do instalacji:
- Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu. Zdemontować filtr węglowy (*), jeśli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej. Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp.), ewentualnie wyjąć je i zachować.
- Jeżeli to możliwe, należy odłączyć i usunąć meble znajdujące się w obszarze instalacji okapu, po to aby uzyskać łatwy dostęp do sufitu/ściany, na której ma być zamontowany okap. W przeciwnym wypadku należy jak najlepiej zabezpieczyć meble oraz wszystkie części przed przypadkowym uszkodzeniem. Wybrać płaską powierzchnię, na której będzie oparty okap i elementy wyposażenia, i przykryć ją folią ochronną.
- Ponadto należy sprawdzić, czy w pobliżu strefy montażu okapu (w miejscu dostępnym również po zamontowaniu okapu) jest dostępne gniazdko wtykowe i czy można podłączyć okap do urządzenia odprowadzającego opary na zewnątrz (tylko w wersji filtrującej).
Wykonać wszystkie niezbędne prace murarskie (np.: montaż gniazdka wtykowego i/lub otworu do przeprowadzenia przewodu odprowadzającego opary).
Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez kilka minut po zakończeniu gotowania.
Model z przyciskami dotykowymi
W celu wybrania danej funkcji wystarczy lekko dotknąć dane sterowanie.
Klawisz oświetlenia ON/OFF
Klawisz wyboru intensywnej mocy (siły ciągu) - czas trwania 5 minut - przycisnąć ponownie, aby wrócić do poprzedniego stanu.
Klawisz wyboru dużej mocy (siły ciągu)
Klawisz wyboru średniej mocy (siły ciągu) - jeżeli miga, wskazuje konieczność wyczyszczenia lub wymiany filtra węglowego. Zwykle ta funkcja nie jest aktywna; aby uruchomić sygnalizację, należy wyłączyć elektronikę, przyciskając przez 3 sekundy przycisk 0. Następnie wcisnąć przyciski 1 oraz 2 przez 3 sekundy; początkowo świecić będzie przycisk 1, a następnie zaświecą się przyciski 1 i 2, wskazując aktywowanie. Powtórzyć czynność, początkowo świecić będą przyciski 1 i 2, a później świecić będzie tylko przycisk 1, wskazujący dezaktywację.
Klawisz wyboru małej mocy (siły ciągu) - jeżeli miga, wskazuje konieczność wyczyszczenia filtra przeciwtłuszczowego.
Klawisz wyłącznika silnika OFF (stand by) - Wyłączenie elementów elektronicznych - Reset sygnalizacji czyszczenia/wymiany filtrów. WYŁĄCZENIE SILNIKA OFF
Aby włączyć silnik, należy przycisnąć klawisz na krótką chwilę.
RESET SYGNALIZACJI DOTYCZĄCEJ FILTRÓW
Przy włączonym okapie po wykonaniu konserwacji filtrów wcisnąć klawisz aż do uzyskania sygnału akustycznego. Migający LED 1 (filtr tłuszczowy) lub 2 (filtr węglowy) przestaje migotać.
WYŁĄCZENIE ELEMENTÓW ELEKTRONICZNYCH
Po 3-sekundowym przyciśnięciu klawisza zostaną wyłączone elektroniczne sterowania okapu.
Ta funkcja może okazać się przydatna w trakcie zabiegu czyszczenia urządzenia.
W celu ponownego załączenia sterowań elektronicznych wystarczy ponownie nacisnąć klawisz.
W przypadku ewentualnych nieprawidłowości w działaniu urządzenia, przy wzywaniu serwisu technicznego zaleca się odłączenie zasilania elektrycznego urządzenia, na co najmniej 5 sek. wyjmując wtyczkę z gniazdka, a następnie ponownie włożyć wtyczkę do gniazdka. Jeżeli usterka jest nadal obecna, należy wezwać serwis techniczny.
Model z 5 - klawiszowym pulpitem
T1. Przycisk ON/OFF oświetlenia (dioda LED L1 włączona) T2. Przycisk OFF - Przycisk wybierania prędkości (mocy) zasysania 1 (dioda LED L2 włączona) T3. Przycisk wybierania prędkości (mocy) zasysania 2 (diody LED L2+L3 włączone) T4. Przycisk wybierania prędkości (mocy) zasysania 3 (diody LED L2+L3+L4 włączone) T5. Przycisk wybierania prędkości (mocy) zasysania intensywnej (LED L2+L3+L4 włączone + dioda LED L5 migająca) - czas trwania 5 minut - po czym okap ustawia automatycznie prędkość (moc) zasysania 2.
Opóźnione wyłączenie okapu (migająca dioda LED)
Można ustawić opóźnione wyłączenie okapu (OFF) wciskając ponownie przez ponad 2 sekundy przycisk prędkości (mocy) zasysania aktywnego w danym momencie.
Możliwe czasy opóźnionego wyłączenia
Prędkość (moc) zasysania 1: 20 minut
Prędkość (moc) zasysania 2: 15 minut
Prędkość (moc) zasysania 3: 10 minut
Prędkość (moc) zasysania intensywna: 5 minut
Sygnalizacja nasycenia filtra
Okap posiada funkcję, która w regularnych odstępach czasu informuje użytkownika, kiedy filtry są nasycone i należy wykonać prace konserwacyjne.
Sygnalizacja nasycenia filtra przeciwtłuszczowego: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania włączają się światłem stałym na 40 sekund.
Sygnał nasycenia filtra aktywnego węgla: Przy wyłączonym okapie (OFF) wszystkie diody LED prędkości (mocy) zasysania migają przez 40 sekund.
Aktywacja sygnalizacji nasycenia filtra aktywnego węgla: zwyczajowo jest ona zawsze wyłączona, aby ją aktywować, należy wyłączyć okap (OFF) i wcisnąć jednocześnie przyciski T3 i T5 przez ponad 3 sekundy.
Diody LED L3 i L5 zaczną migotać.
Aby włączyć, należy powtórzyć całą operację, diody LED L3 i L5 włączą się światłem stałym.
Zresetowanie sygnalizacji nasycenia filtrów:
Przy włączonym okapie (ON) wcisnąć przycisk T2 przez ponad 2 sekundy, wszystkie diody LED zaświecą się na krótko.
Uwaga: w razie konieczności należy powtórzyć czynność w przypadku, kiedy obie sygnalizacje (filtr przeciwtłuszczowy i filtr aktywnego węgla) są aktywne.
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
Czyszczenie okapu
Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wspomnianych wyżej instrukcji.
Filtr przeciwtłuszczowy
Rys. 9-16
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów - jeśli wasz model okapu posiada wskaźnik - informuje o konieczności ich wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia to jego charakterystycznych cech filtrujących.
Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.
Filtr na węgiel (tylko dla wersji filtrującej)
Rys.15
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności, z jaką jest wykonywane czyszczenie filtra przeciwtłuszczowego. W każdym razie filtr powinien być wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra - jeśli posiadany model jest wyposażony w taki wskaźnik).
NIE wolno myć ani regenerować filtra.
Filtr węglowy okrągły
Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.
Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.
Wymiana lampek
Rys. 20
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.
- Posługując się małym śrubokrętem, podważyć ochronę lampy i usunąć ją.
- Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.
- Umieść oprawę przysufitową (oprawa musi zazębić się). W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
Utrzymuje cząsteczki tłuszczów pochodzących z gotowania.
Użytkowanie
Reset sygnalizacji nasycenia filtra:
