MANUAL DE UTILIZADOR STRIPE ELICA

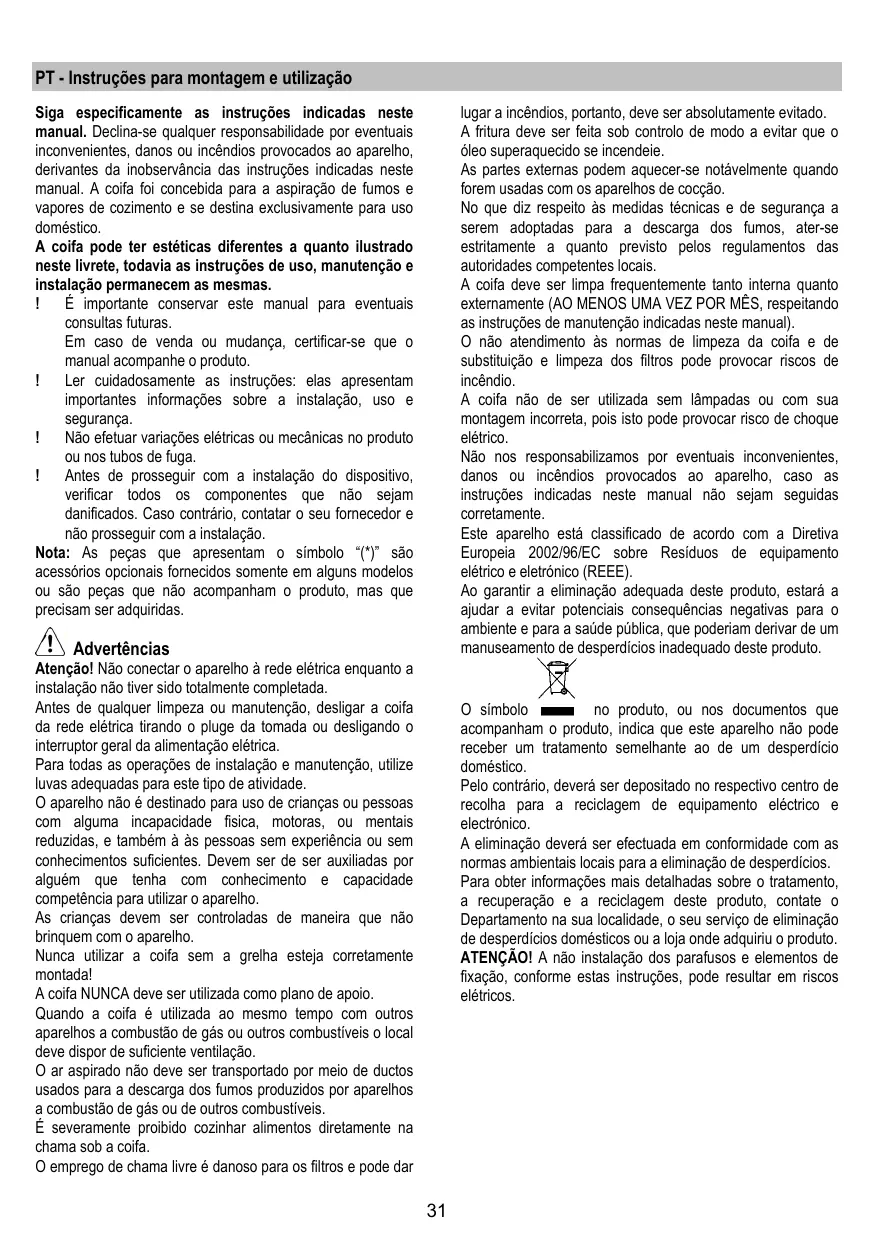

Instruções para montagem e utilização
Siga inicialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumos e evaporações de cozimento e se destina exclusivamente para uso doméstico.
A coifa pode ter estética diferente da ilustrada neste livreto, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.
É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto. Ler cuidadosamente as instruções: elas contêm informações importantes sobre a instalação, uso e segurança. Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.
Nota: As peças que aparecem com o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.
Advertências
Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica. Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade. O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser auxiliadas por alguém que tenha conhecimento e capacidade competente para utilizar o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilize a coifa sem a grelha esteja corretamente montada! A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar
A fritura deve ser feita sob controle de modo a evitar que o óleo superaquecido se incendeie.
As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, ater-se estritamente ao que previsto nos regulamentos das autoridades competentes locais.
A coifa deve ser limpa frequentemente, tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.
A coifa não deve ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.
Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.
Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado de resíduos deste produto.
O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
ATENÇÃO! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.
Uso
A coifa foi concebida para a aspiração de fumos e vapores de cozimento e se destina exclusivamente para uso doméstico.
A coifa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a transportar o ar para fora mais facilmente.
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas do diâmetro do tubo. ! Usar um tubo condutor com o interior mais liso possível. ! O material do tubo condutor deve ser aprovado e estar em conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão ativo, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.
Instalação
A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 45 cm no caso de fogões elétricos e 50 cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.
Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentando sempre para que o cabo de rede esteja montado corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao serviço de assistência técnica.
Montagem
Antes de iniciar a instalação:
- Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
- Tirar o(s) filtro(s) de carvão atrás (*) se fornecidos (ver também o parágrafo relativo). Este(s) devem ser remontado(s) somente caso se deseje utilizar a coifa na versão filtrante.
- Verificar que dentro da coifa não haja (por exemplo, de transporte) materiais extras (por exemplo, envelopes com parafusos, garantias, etc.), eventualmente tirar e conservar.
- Se possível, desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou sujeira. Selecionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de proteção e colocar em seu interior todas as partes da coifa e as ferramentas.
- Além disso, verificar que nas proximidades da área de instalação da coifa (em área acessível com a coifa montada) uma tomada elétrica se encontre à disposição e seja possível conectar-se a um dispositivo de descarga de fumos para o exterior (somente versão aspirante).
- Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga).
A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. No entanto, é necessário um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.
Para selecionar as funções da coifa, basta tocar os comandos.
Tecla ON/OFF luz
Tecla de seleção de velocidade (potência de aspiração) intensiva - duração 5 minutos - pressionar novamente para voltar para a programação anterior.
Tecla de seleção de velocidade (potência de aspiração) alta
Tecla de seleção de velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o FILTER de carvão ativado. Esta sinalização normalmente está desativada, para ativar a sinalização, exclua a eletrônica pressionando por 3 segundos a tecla 0.
Sucessivamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segundos ao inicial piscará apenas uma tecla "1" a seguir ambas 1 e 2 para indicar a ativação. Repita a operação para desativar a sinalização, antes piscarão as teclas 1 e 2 quando piscará apenas a tecla 1 para indicar a desativação.
Tecla de seleção de velocidade (potência de aspiração) baixa - quando lampeja indica a necessidade de lavar o FILTER de gorduras.
Tecla OFF motor (stand by) - Exclusão da Eletrônica - Reset sinalização lavagem/substituição filtros.
OFF MOTOR
Pressionar brevemente para desligar o motor.
RESET SINALIZAÇÃO FILTROS
Quando acender a coifa, depois de haver executado a manutenção dos filtros, pressione a tecla até que se ouça um sinal acústico. O led lampejante 1 (filtro de gordura) ou 2 (filtro de carvão) para de piscar.
EXCLUSÃO DA ELETRÔNICA
Esta função pode ser útil durante a operação de
Para reinserir a eletrônica bastará repetir a operação.
Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de acontecimento persistir, contacte o serviço de assistência.
T1. Tecla ON/OFF luzes (Led L1 aceso) T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 aceso) T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acesos) T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acesos) T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 acesos + Led L5 piscando) - duração de 5 minutos - após o qual o exaustor retoma automaticamente para a velocidade (potência) de aspiração 2.
Desligamento programado do exaustor (Led piscando):
É possível programar o desligamento automático do exaustor (OFF) pressionando novamente por mais de 2 segundos na tecla da velocidade (potência) de aspiração que está ativa no momento.
Os tempos de desligamento automático disponíveis são:
Velocidade (potência) de aspiração 2: 15 minutos
Velocidade (potência) de aspiração intensiva: 5 minutos
Indicador de saturação do filtro
O exaustor é equipado com uma função que, em intervalos regulares, alerta o usuário quando os filtros estão saturados e é necessário realizar a manutenção.
Indicador de saturação do filtro de gordura: Com o exaustor desligado (OFF), todos os LEDs das velocidades (potência) de aspiração se acendem com luzes fixas por 40 segundos.
Indicador de saturação do filtro de carvão ativado: Com o exaustor desligado (OFF), todos os LEDs das velocidades (potência) de aspiração piscam por 40 segundos.
Ativação do indicador de saturação do filtro de carvão ativado: esta função é normalmente desativada. Para ativá-la, designar o exaustor (OFF) e pressionar
contemporaneamente as teclas T3 e T5 por mais de 3 segundos; os LEDs T3 e T5 começarão a piscar.
Para desativar, repetir a operação. Os LEDs T3 e T5 se acendem com luzes fixas.
Reset do indicador de saturação dos filtros:
Com o exaustor ligado (ON), pressionar a tecla T2 por mais de 2 segundos; todos os LEDs acendem-se brevemente.
Nota: Se necessário, repetir a operação caso os indicadores (filtro de gordura e filtro de carvão ativado) estejam ativos.
Manutenção
Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica, tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.
Limpeza
O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).
Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição dos filtros pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.
Filtro antigordura
Fig. 9-16
Capta as partículas de gordura derivantes do cozimento.
O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.
Para desmontar o filtro anti gordura, puxe o puxador de libertação com mola.
Filtro de carvão ativo (só para a versão filtrante)
Fig. 15
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).
Não pode ser lavado ou regenerado.
Filtro de carvão circular
Aplique um por cada lado na cobertura de ambas as grelhas de proteção do impulsor do motor (antes disso, vire a pega em sentido horário).
Para a desmontagem, vire em sentido anti-horário.
Substituição das lâmpadas
Fig. 20
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se de que estejam frias.
Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.
- Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
- Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tomar cuidado para não as tocar com as mãos.
Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
Akoalouhote atentamente as instruções deste manual. Não assumimos qualquer responsabilidade por eventuais erros, omissões ou informações que possam causar danos ou prejuízos decorrentes do uso deste manual. O aspirador foi fabricado para aspiração a seco e a úmido e foi projetado exclusivamente para uso doméstico.
O aspirador pode apresentar diferenças em relação aos desenhos deste manual. Porém, as instruções de uso, manutenção e instalação permanecem as mesmas.
É importante manter este manual para consultá-lo sempre que necessário. Em caso de venda, empréstimo ou transferência, certifique-se de que o aparelho está acompanhado do manual! Leia atentamente as instruções: contêm informações úteis para a instalação e uso do produto e para a sua segurança! Não faça alterações elétricas ou mecânicas no aparelho ou nos acessórios fornecidos! Antes de iniciar a instalação do aparelho, verifique se todas as peças não sofreram danos. Em caso de dúvida, entre em contato com o fornecedor e não prossiga com a instalação.
