STRIPE - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Gaminio tipas	Gartraukis
Prekės ženklas	ELICA
Modelis	STRIPE
Maitinimas	230 V ~ 50 Hz (pagal vardinę lentelę)
Maksimali siurbimo galia	3 greičiai + intensyvus (5 min)
Valdymo tipas	Liečiamas arba 5 mygtukų klaviatūra
Apšvietimas	Halogenas 12 V - 20 W max, G4
Prijungimo skersmuo	Nustatomas pagal flanšą (nenurodyta)
Mažiausias saugos atstumas (elektrinė viryklė)	45 cm
Mažiausias saugos atstumas (dujinė/mišri viryklė)	50 cm
Naudojimo versija	Ištraukimas į lauką arba recirkuliacija (su anglies filtru)
Riebalų filtras	Metalinis, plaunamas indaplovėje (kas mėnesį)
Aktyvintos anglies filtras	Keisti kas 4 mėnesius (recirkuliacijos versijoje)
Filtro prisotinimo indikatorius	Taip (pagal modelį, įjungiamas/išjungiamas)
Atidėtas išjungimas	Taip (20, 15, 10 arba 5 min pagal greitį)
Priežiūra	Išorinis valymas drėgna šluoste ir neutraliu plovikliu
Montavimas	Kvalifikuoto specialisto
Svoris	Apie 15 kg (apytiksliai)
Matmenys (ilgis x plotis x aukštis)	Apie 90 x 50 x 60 cm (apytiksliai)
Atsarginės dalys	Riebalų filtrai, anglies filtrai, G4 lempos

Dažnai užduodami klausimai - STRIPE ELICA

Koks mažiausias atstumas tarp gartraukio ir viryklės?

Elektrinei viryklei mažiausias atstumas yra 45 cm; dujinei arba mišriai viryklei – 50 cm. Visada vadovaukitės viryklės gamintojo nurodymais, jei jie nustato didesnį atstumą.

Kaip valyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitame cikle. Nedidelis spalvos pasikeitimas yra normalus ir neturi įtakos veikimui.

Kada reikia keisti aktyvintos anglies filtrą?

Aktyvintos anglies filtras (naudojamas recirkuliacijos versijoje) turi būti keičiamas kas 4 mėnesius ne vėliau, arba anksčiau, jei užsidega prisotinimo indikatorius. Jo negalima plauti ar naudoti pakartotinai.

Kaip įjungti anglies filtro prisotinimo signalizaciją?

Modeliuose su 5 mygtukų klaviatūra išjunkite gartraukį (OFF), tada vienu metu paspauskite mygtukus T3 ir T5 ilgiau nei 3 sekundes. LED L3 ir L5 pradės mirksėti, patvirtindami įjungimą. Norėdami išjungti, pakartokite veiksmą.

Ką daryti, jei neveikia apšvietimas?

Atjunkite gartraukį, patikrinkite, ar lempos tinkamai įstatytos ir ar jos šaltos. Pakeiskite sugedusias lempas halogeninėmis lempomis 12 V - 20 W max, G4. Neliesti naujų lempučių rankomis.

Kaip iš naujo nustatyti filtrų prisotinimo indikatorių?

Išvalę ar pakeitę filtrus, įjungę gartraukį (ON), paspauskite mygtuką T2 (OFF) ilgiau nei 2 sekundes. Visi LED trumpai užsidega, signalizacija atstatoma.

Ar galiu naudoti gartraukį ištraukimo režimu be išorinio ortakio?

Ne, ištraukimo režimu prie išleidimo flanšo turi būti prijungtas ortakis, nukreipiantis orą į lauką. Jei neturite ortakio, naudokite recirkuliacijos versiją su aktyvintos anglies filtru.

Ar galima po gartraukiu deginti maistą?

Ne, griežtai draudžiama po gartraukiu deginti maistą. Atviros liepsnos gali pažeisti filtrus ir sukelti gaisrą.

Kaip naudoti atidėtą išjungimą?

Paspauskite aktyvaus greičio mygtuką ilgiau nei 2 sekundes. Gartraukis automatiškai išsijungs po: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis) arba 5 min (intensyvus greitis). LED mirksi atidėto išjungimo metu.

Ką daryti, jei gartraukis visiškai neveikia?

Atjunkite gartraukį maždaug 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, kreipkitės į įgaliotą techninės pagalbos tarnybą.

NAUDOJIMO INSTRUKCIJA STRIPE ELICA

LT montavimo ir naudiojimosi instrukcija

LV ierikosanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanim talimatlari

AR

19

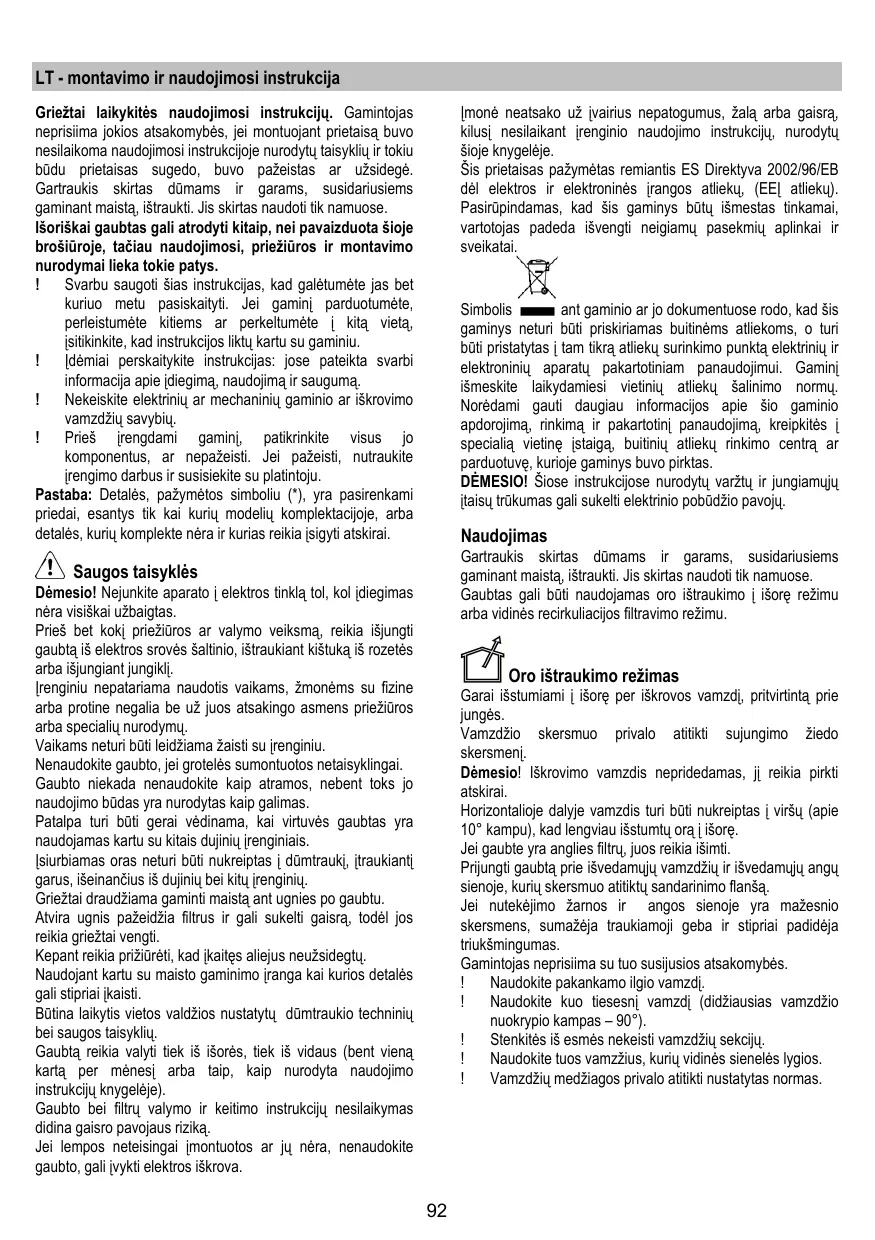

LT - montavimo ir naudojimosi instrukcija

Grieztai lakykites naudiojimos instrukciju. Gamintojas neprisiima jokios atsakomybés, jei montuojant prietaisa buvo nesilaikoma naudiojimos instrukcijoje nurodyt taisykiu ir tokui budu prietaisas sugedo, buvo pazeistas ar uzsidege. Gartraukis skirtas dumams ir garams, susidariusiems gaminant maista, išraukti. Jis skirtas naodoti tik nuamose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiuroje, taciau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

! Svarbu saugoti sias instrukcjjas, kad galétuméte jas bet kuriuo metu pasiskaityti. Jei gamin' parduotuméte, perleistuméte kitiems ar/perkeltuméte i kitai vieta, jsitikinkite, kad instrukcjisos liktu kartu su gaminiu.
! Idemai perskayite instrukcjas: jose pateikta svarbi informacija apie idiegima, naudojima ir sauguma.
! Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
! Pries irengdami gamini, patikrinkite visus jo componentus, ar nepazeisti. Jei paazeisti, nutraukite irengimo darbus ir susisiekite su platintoju.

Pastaba: Detales, pazymetos simboliu (^*) , yra pasirenkami priedai, esantys tik kai kuriu modeliu komplektijoje, arba detales, kuriu komplete nera ir kuras reikia isigti atskirai.

Saugos taisyklés

Démesio! Nejunkite aparato [elektros tinkla tol, kol jdiegimas néra visiškai užbaigtas.

Pries bet koki prieziuros ar valymo veiksma, reikia ijsungti gaubta is elektros sroves saltinio, istraukiant kistuka is Rozetas arba ijsungiant jungiklj.

Irengini nepatariama naudotis vaikams, zmonems su fizine arba protine negalia be už juos atsakingo asmens priežiuros arba specialiu nurodymu.

Vaikams neturi buti leidziama zaisti su jrenginiu.

Nenaudokite gaubto, jei grotelés sumontuotos netaisyklingai.

GaubtoNiekada nenaudokite kaip atramos,nebent toks jo naudojimo budas yra nurodytas kaip galimas.

Patalpa turi buti gerai védinama, kai virtuves gaubtas yra naudojamas kartu su kitais dujiniu i'renginiais.

Isurbiamasorasneturi buti nukreiptasdumtraukijtraukiant garus,iseinanciis dujiniu bei kitjirenginiu.

Grieztai draudziama gaminti maista ant ugnies po gaubtu.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisra, todél jos reikia grižtai vengti.

Kepant reikia priziurét, kad jkaites aliejus neuzsidegtu.

Naudojant kartu su maisto gaminimo jranga kai kurios detailés gali stipriai jkaisti.

Butina lakytis vietos valdžios nustatytu dumtraukio techniniu bei saugos taisykiu.

Gaubt reikia valtyi tiek is isorés, tick is vidaus (bent viena karta per menesi arba taip, kaip nurodyta naudojimo instrukciju knygeléje).

Gaubto bei filtru valmyo ir keitimo instrukcijn nesilaikymas didina gaisro pavjoaus rizika.

Jei lemos neteisingai jmontuotos ar ju nera, nenaudokite gaubto, gali iykyti elektros iskrova.

Imone neatsako už ivairius nepatogumus, Žala arba gaisra, kilusi nesilaikant i'renginio naudojimo instrukciju, nurodytu sioje knygelèje.

Sis prietaisas pazymetas remiantis ES Direktya 2002/96/EB del elektros ir elektronines [rangos atlieku, (EE] atlieku). Pasirupindamas, kad sis gaminys butu ismestas tinkamai, vartotojas padeda isvengti neigiamu pasekmiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad sis gaminys neturi buti priskiriamas buitinenms atlekoms, o turi buti pristatyatas i tam tikra atleku surinkimo puncta elektriniu ir elektroniniu aparatu pakartotiniam panaudojimui. Gaminji ismeskite laikydamiesi vietiku atleku salinimo normu. Noredami gauti daigiau informacjos apie sio gaminio apdorojima, rinkima ar pakartotinji panaudojima, kreipkites i specialia vietine jstaiga, buitiku atleku rinkimo centra ar parduotuve, kurjoe gaminys buvo pirktas.

Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistā, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali buti naudojamas oro istraukimo i isore rezimu arba vidinés recirculiacjos filtravimo rezimu.

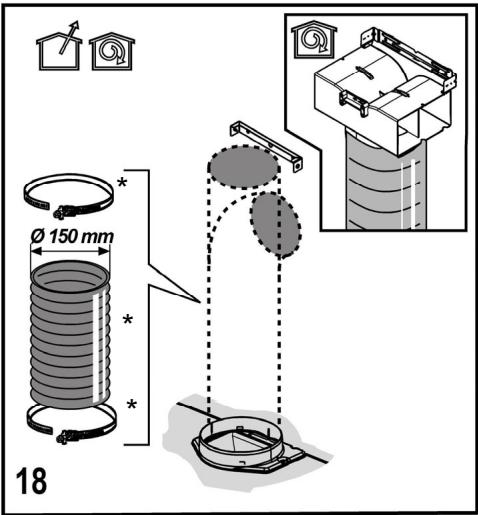

Oro ištraukimo režimas

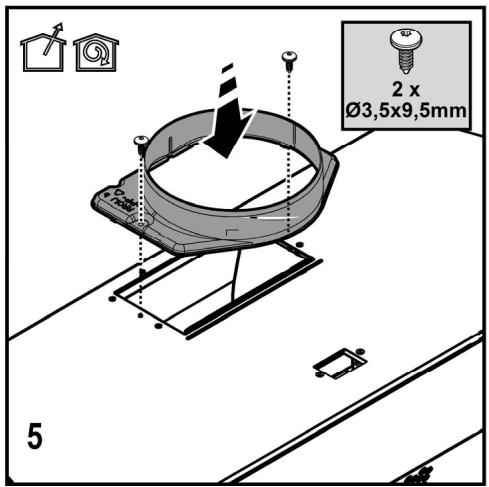

Garai isstumiami i isore per iskrovos vamzdi, pritvirtinta prie junges.

Vamzdžio skersmuo privalo atitiki sujungimo ziedoskersmeni.

Démesio! Iskrovimo vamzdis nepridedamas, ji reikia pirkti atskirai.

Horizontalioje dalyje vamzdis turi buti nukreiptas virsu (apie 10^ kampu), kad lengviau isstumtu ori isore.

Jei gaube yra anglies filtru, juos reikia išimi.

Prijungti gaubt prie išvedamju vamzdžiu ir išvedamju angu sienoje, kuriu skersmuo atitiktu sandarinimo flansa.

Jei nutekejimo zarnos ir angos sienoje yra mazesnio skersmens,sumaeja traukiamoji geba ir stipriai padideja triuksmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybes.

Naudokite pakankamo ilgio vamzdi.
! Naudokite kuo tiesesnj vamzdj (didziausias vamzdzio nuokrypio kampas - 90^ ).
! Stenkites iš esmës nekeisti vamzdžiu sekcjju.
! Naudokite tuos vamzzius, kuri vidinés sienelès lygios.
Vamzdziu medziagos privalo atitiki nustatyas normas.

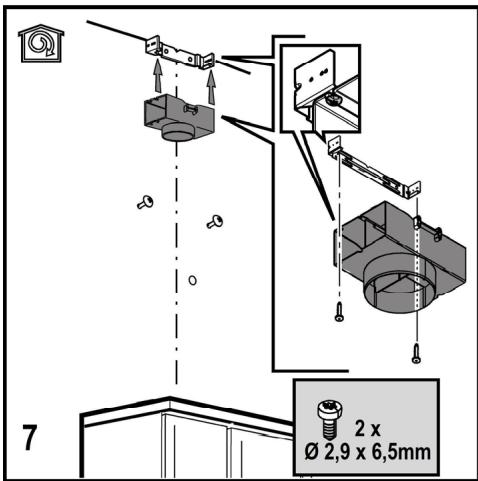

Pries patekdamas kambari, traukiamasoras nuriebalinamas irdezodoruojamas. Noredami naudotis sios versijos filtru, privalote idiegti papidoma filtrvimo aktyviaja anglimi systema.

Irengimas

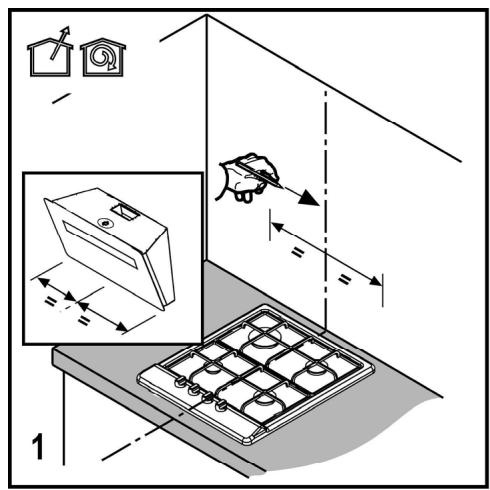

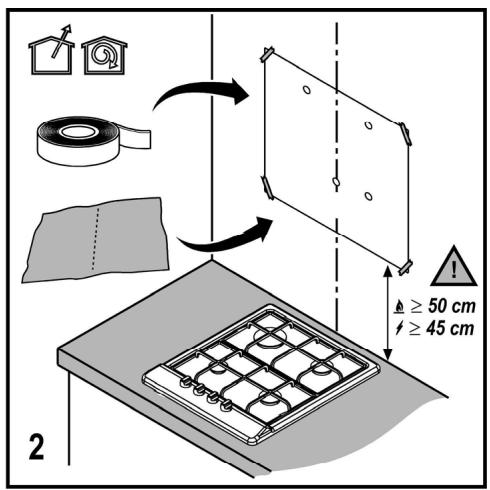

Jei virykle elektré, mažiausias atstumas tarp virykles kaitlentés paviršiaus ir Žemiausios virtuvinio gaubto dalies turi buti 45cm, o jei virykle dujiné ar kombiniuta - 50cmo jei virykle dujiné ar kombiniota.

Jei dujinés virykles i'rengimo instrukcijoe nurodomas didesnis atstumas, butina tai atsizvelgi.

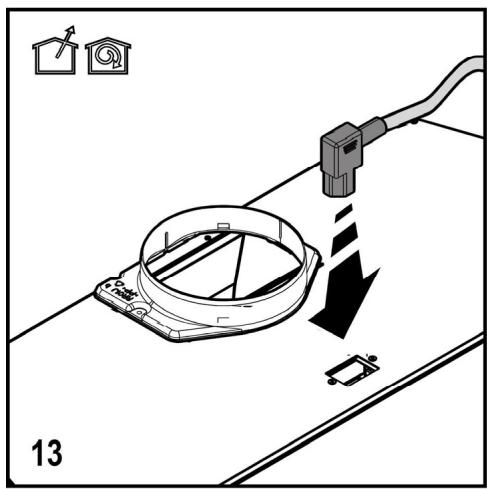

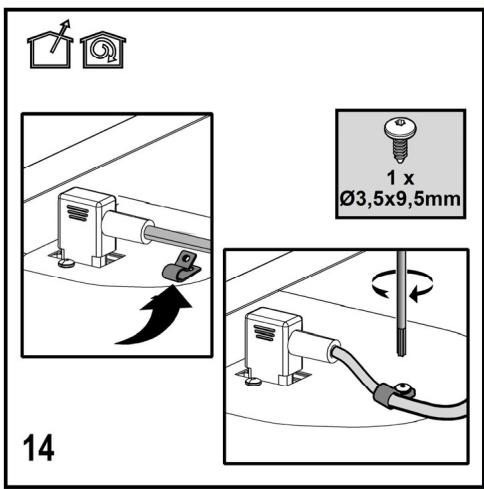

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitiki itampa, nurodyta etiketeje, prikliuotoje gaubto viduje. Jei yra kistukas, reikia jungti gaubta I Rozete, atittanka galiojancius nuostatus ir esancia prieinamoje vietoje net ir po gaubto idiegimo. Jeigu kistuko (yra numatyas tiesioginis prijungimas prie elektros srovés) arba nera rozetes prieinamoje vietoje net ir po gaubto idiegimo, yra naudojamas dvipolis jungiklis, pagal visas idiegimo taisykles uztikrinantis visiska atsijungima nuo elektros tinklo per aukstos itampos atveju.

Démesiol Pries vél prijungdami gaubta prie elektrós maitinimo tinklo ir patikrindami, arjis tinkamai veikia, visada jsitikinkite, ar tinklo kabelis tinkamai jmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebejote, kad kabelis yra pazeistas, nedelsiant kreipkites i technines pagalbos centra del kabelio keitimo.

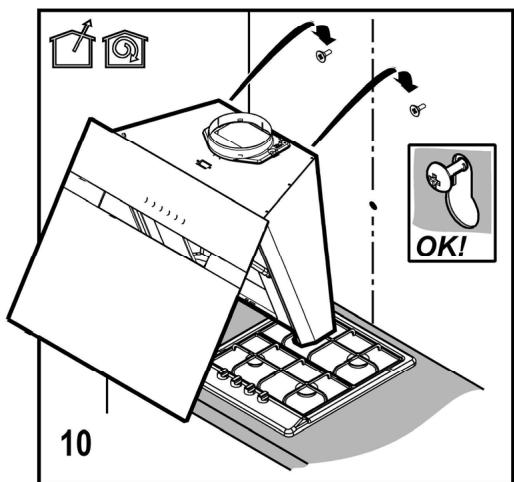

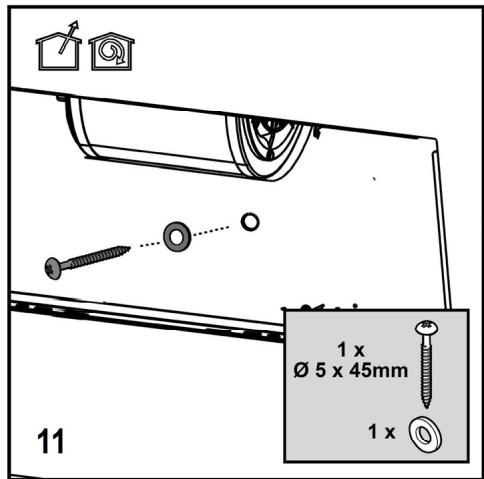

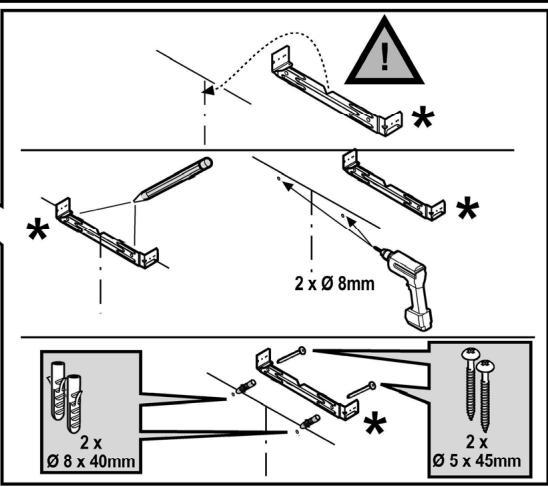

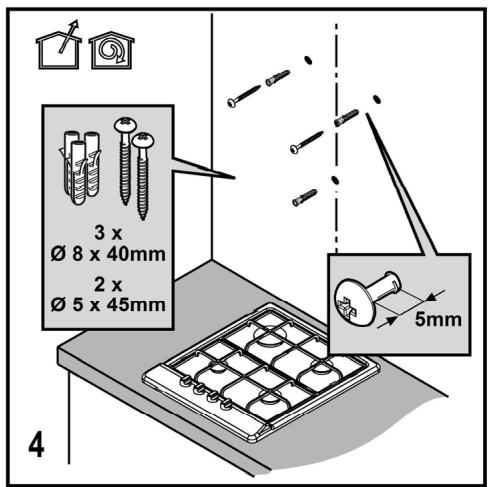

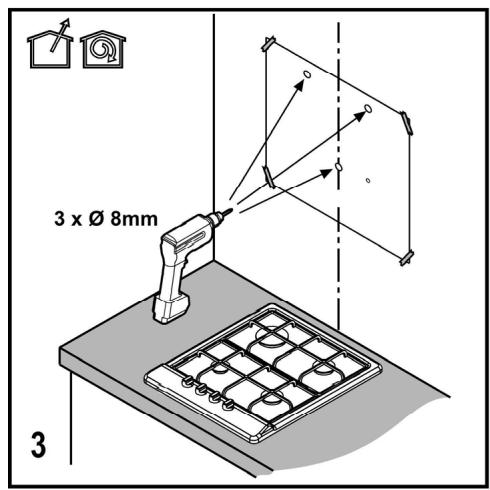

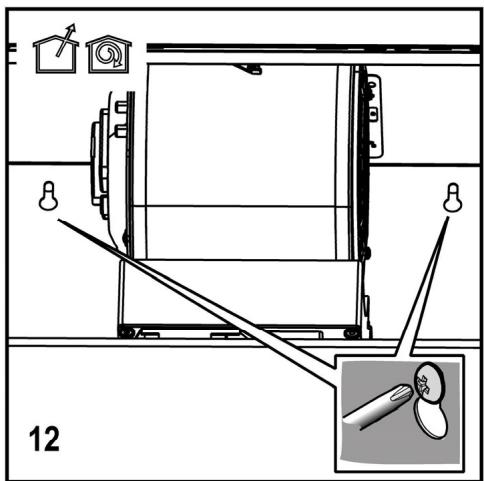

Montavimas

Pries pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
  Pašalinkite aktyviosos angliae filtra (-us), jeijis (jie) yra komplekte, (taip pat ziurekite atitinkama pastraipaj). Ji (juos) reikia imontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto vidujene rangos detaliu (pavyzdjiui, maieliu su varztais, garantiju t.t.), jas isimkite ir saugokite.
• Jei jmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo igrengimo vieta esancius baldus, kad bute gu maliga geriau prieiti prie lubu/sienos, kur gaubtas bus igrentas. Priesingu atveju kiek jmanoma saugokite baldus ir visas igreimbui reikalingas dalis. Pasirinkite lygu pavirsiu ir uzdenkite ji apsaugine danga, ant jos padekite gaubta ir jrangos deales.
• Patikrinkite, ar šalia gaubto iengimo vietos (taip pat ir šalia sumontuoto gaubto vietos) yra prieiga prie elektrós lizdo ir ar jmanoma prijungti prie garu ištraukimo i isore ienginio (tik ištraukimo režimui).
• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektrós lizdo i'rengimas ir/ar angos, skirtos iśtraukiamajam vamzdžiui, išpjoyimas).

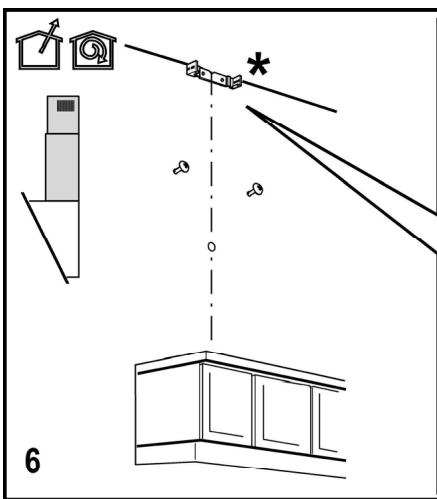

Jei prie gaubto yra tvirtinimo pleištai, pritaikyt daugumai senu/lubu, vis tiek reikia iskviesti kvalifikuota specialista, kuris patikrintu, ar medziagos pritaikytos tam senu/lubu tipui. Sienos/lubos turi buti pakankamai storos, kad išlaikyt gaubto svorj.

Veikimas

Virtuveje susikaupus dideliam garu kiekui, naudokite didziausia greit. Patartina jungti istraikima prie 5 minutes pradedant gaminto baigus gamnti palikti veiktDar apie 15 minuci.

Modelis su prisilitimui jautriais mygtukais

Noredami pasirinkti gaubto funkcjjas, spauskite atitinkamos komandos mygtuka.

Apšvietimo jjungimo/ɪsjungimo mygtukas ON/OFF

Intensyvaus greicio (istraukimo galios) nustatymo mygtukas, trukme - 5 minutes, noredami grižti i pradine padeti, dar kartapaspauskite.

Didelio greicio (iStraukimo galios) nustatymomygtukas

Vidutinio greicio (iStraukimo galios) nustatymomygtukas, kaijis mirksi, reiskia, kad angies filreaireikia iplauti ar pakeisti. Paprastai sis signalas yraisjungtas.Noredami jungti signala,isjunkite visus elektronius elementus, paspausdami mygtuka 0ir laikydami jj nuspaude 3 seksundes.

Atlike sī veiksma, paspauskite vienu metu mygtukus 1 ir 2 ir laikykite nuspaude 3 sekundes, iš pradži mirkseš tik mygtukas 1, po to pradës mirkseti abi mygtukai 1 ir 2, tai reškia, kad signalas ijungtas. Norëdami isjungti signala, pakartokite pirmiau apraštyus veiksmus. iš pradži mirkseš mygtukai 1 ir 2, po to pradës mirkseti tik mygtukas 1, tai reškia, kad signalas isjungtas.

Mazo greicio (iStraukimo galios) nustatymomygtukas: kaijis mirksi, reiskia, kad reikia iplautirebalu filtra.

Variklio isjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtru plovimo/keitimo signalo nustatomyo mygtukas. VARIKLIO ISJUNGIMAS OFF

Atlike filtru prieziuros darbus ir ijunge gaubta,
paspauskite ir laiky kite nuspaude mygtuka, kol
isgirse garso signala. Mirksintis sviesos diodas 1 (riebalu filtras) arba 2 (anglies filtras) nustos
mirkseti.

ELEKTROS ATJUNGIMAS

Mygtuka laiky kite pasaude 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Si fungcija gali praversti valant gaminj.

Nordami vél ijungti elektra, pakartokite veiksma.

Galimviekimo sutrikim atveju, pries kreipdamiesi j specialist,bent 5 sekundem isjunkite aparata iis elektrros tinklo istraukdami kiStuka,po to vel ijunkite.Tuo atveju,jei veikimo sutrikimas neisnyktu, kreipkites pagalbos j specialistus.

Modelis, kurio skyde yra 5 mygtukai

1 ištraukimo greitis (galingumas): 20 minučiu
2 ištraukimo greitis (galingumas): 15 minučiu
3 iStraukimo greitis (galingumas): 10 minuci

Intensyvus ištraukimo greitis (galingumas): 5 minutës

Filtru pris isotinimo signalas

Gaube yra numatyta funkcija, kurios déka naudotojas ispéjamas apie filtru prisisinima ir būtinybe atikić ju priežiūră. Riebalu filtro prisisinimo signalas: esant išjungtam gaubtui (IŠJ.), visi ištraukimo greicio (galingumo) šviesos diodai jsijungia ir dega 40 sekundžiū.

Akyviosos angies filto prisisinimo signalas: esant isjungtam gaumbti (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai jsijungia ir mirksi 40 sekundziu.

Akyvios angles filtro prisisotinimo signalo ijungimas: paprastai sifunkcija yra isjungta, noredamija jungti, isjkune gaubta (ISJ.), vienu metu paspauskite ir laikykite nuspaude mygtukus T3 i r T5 ilgiau nei 3 sekundes, sviesos diodai L3 i r L5 prades mirksei.

Noredami isjungti fungcija, pakartokite veiksmus, tuomet svesos diodai L3 ir L5 jsijungia ir dega remarksedami.

Filtru prisisotinimo signalo šalinimas:

Esant jungtam gaubtui (J.)., paspauskite mygtuka T2 in laiky kite nuspaude ilgiau nei 2 sekundes, visi sviesos diodai trumpam isijungs.

Pastaba: esant butinybei, pakartokite veiksmus, jeigu isjungé abu (riebalu过滤ir aktyviosios angies过滤) prisisotinimo signalai.

Prieziura

Démesio! Pries valydami prietaisa, ijsjunkite ji is elektrst tinklo. Istraukite kištuka iis Rozetés arba ijsjunkite pagrindin namu elektros jungikli.

Valymas

Gaubt reikia nuolat valtyi (bent jau taip pat daznai kaip ir priizirint riebalu filtrus), tiek iš vidaus, tiek ir is iors. Valymui naudoti šluoste, suvilgyta skystu neutraliu valikliu.

Nenaudokite abrazyviniu valmyo priemoniu.

Démesio: netinkamai valant prietaisà bei nesilaikant filtru keitimo normu gali kilti gaisro pavojus. Todél rekomenduojama laikytis pateiktu nurodymu.

Gamintojas neprisiima jokios atsakomybès uz gaisra bei galimus variklio gedimus, kilusius del netinkamos prieziuros arba del siu nurodymu nesilaikymo.

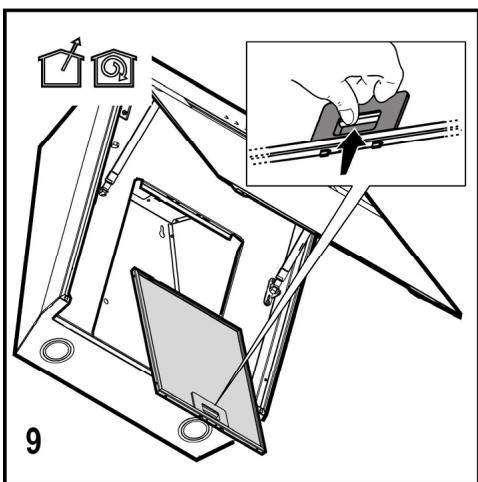

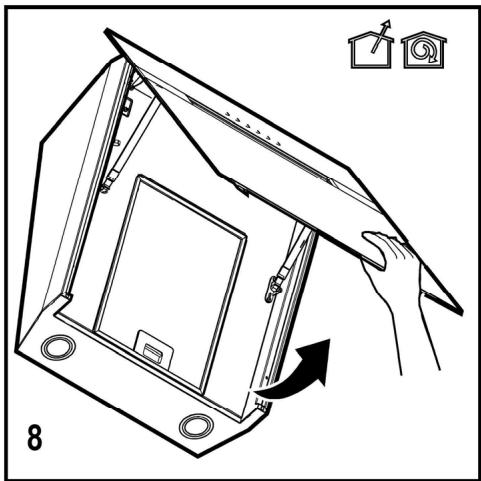

Nuroliebalu saugantis filtras

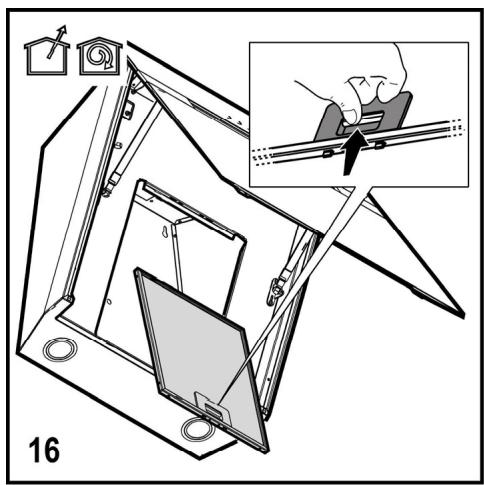

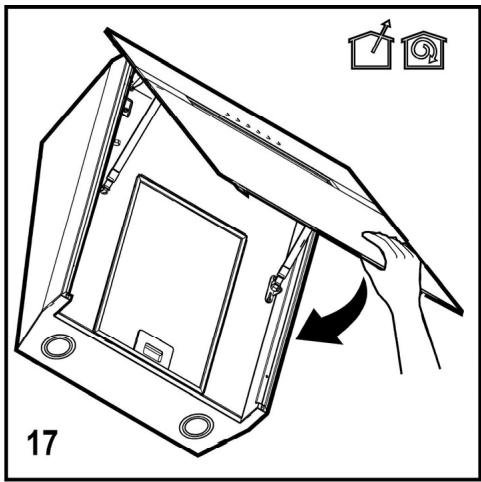

9-16 pav.

Aktvyuotos anglies prisisotinimas ivyksta del per ilgo naudojimo, prikausomai nuo kepimo/virimo tipo ir riebalu贫困人口 valymo regularumo.

Bet kuriu atveju reikia pakeisti dékla bent jau kas keturis mènesius (arba kai filtro pris isotinimoSYSTEMA - jei nurodyta jusu turimame modelyje - parodo, kad tai reikia atiki).

NEGALIMA plauti ar regeneruoti.

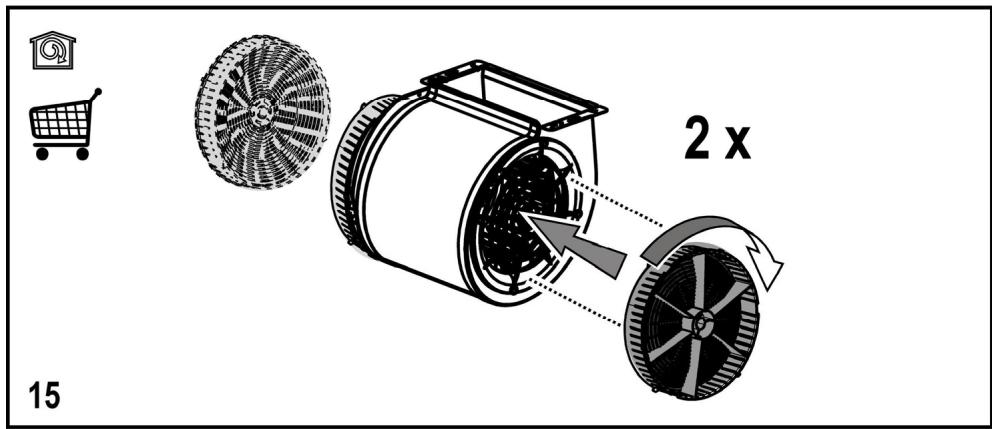

Apvalus angliae filtrai

Pridékite po viena filtrà prie kiekvieno šono, padengdami variklio diska apsaugancías groteles, po to pasukite juos laikrodžio rodyklès kryptimi.

Noredami nuimi filtrus, pasukite kiekviena filtra pries laikrodzio rodykle.

Lempu keitimas

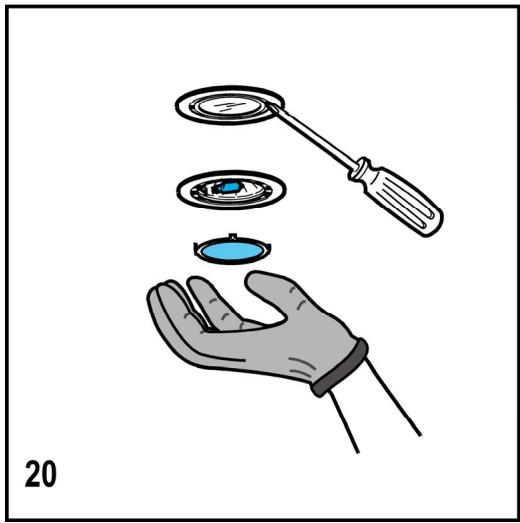

20 pav.

Išjunkite prietaisa iš elektros tinklo.

Démesio! Prieš liesdami lempas, jsitikinkite, kad jos atvesusios.

Pakeiskite sugedusia lemupte nauja tokios paicos arba panasios ruesies lemupte, vadovaudamiesi savybiu duomenimis, pateiktais etiketeteje ant lemuptes arba ant gaubto salia lemuptes.

1. Ištraukite apsaugine plokštele atkeldami ja mažu plokšciu atsuktuvu ar panasi irankiu.
2. Pakeiskite neveikianchia lempa. Naudokite tik halogenines 12V -20W (daugiausia) lempas G4, saugokitès, kad nepaliestumete ju rankomis.
3. Idékite apsaugine plokstele (pritvirtinus turi pasigirsti spragtelejimas).

Jei apsvietimas neveiks, pries kviesdami technine pagalba, patikrinkite, ar lempas jstatete teisinga pozicija.
