用户手册 EO IP STEINEL

5.1

5.2

5.3

5.6

5.4

5.7

5.5

• 安装时连接电线须断电。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 安装传感器时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业工作。
• 仅可使用原装备件。
• 维修作业只能由专业工厂进行。

3. EO IP

按规定使用

• 适用于室内天花板安装的传感器。
• 接入以太网。

EO 的特点为高分辨率以及具有创新性的红外矩阵存在感应功能。

矩形的感应范围被分割为 420 个小方格。对于每一个小方格，传感器都能提供是否有人员在其范围内逗留的信息。

还可以将这些小方格合并为区域块。

因此，该传感器特别适用于办公室、会议室和教室。

这些传感器支持基于 IP 的协议，如 REST API、BACnet 和 MQTT。由此，传感器数据可供使用，并可在相应的系统中对数据进行进一步处理。

更多关于各个协议的信息和文件，请参见：www.stinel.de

UP: 暗线安装款

AP: 明线安装款

供货范围（图 3.1，图 3.4）

产品尺寸（图 3.2，图 3.5）

设备概况（图 3.3，图 3.6）

A 明装适配器
B 负载模块
C 连接端子
D 传感器模块

EO IP 感应范围（图 3.7）

技术参数

• 尺寸（高 × 宽 × 深）：
• 供电电压：
  以太网供电标准（符合 IEEE 802.3 af 标准）
• 无源以太网供电（24 - 55 V）安全特低电压

$$ \mathrm{UP}: 1 0 3 \times 1 0 3 \times 5 2 \mathrm{mm} $$

$$ \mathrm{AP}: 1 2 3 \times 1 2 3 \times 4 4 \mathrm{mm} $$

- 技术：红外矩阵

- 安装高度（2.5 m）： 感应范围：4.2 x 6.6 m

- 安装高度 (3.0 m 推荐):

感应范围：5.0×8.0m

- 安装高度 (3.5 m 最大):

感应范围：5.9×9.3m

- 小方格数量: 15 × 28

- 探测角度: 360^

- 传感器数值： 光测量

温度：0 - 40 °C

相对空气湿度：0 - 100 %

- 存在:

人数共计

每个区的人数

被记录人的位置

- 温度范围: 0^ C 至 +40^ C

- 防护类型：IP20

- 蓝牙频率: 2.4 - 2.48 GHz

- 蓝牙发射功率：

5 dBm / 3 mW

4. 电气连接

明线安装款接口（图 4.1）

暗线安装款接口（图 4.2）

使用带屏蔽层的局域网电缆进行连接。标准 PoE (IEEE 802.af)

IP 连接示例

- 通过网络电源适配器将单个感应器连接到一台PC上（图4.3）。

- 为访问这台 PC，请将多个感应器连接到一个具有 POE 功能的交换机上（图 4.4）。

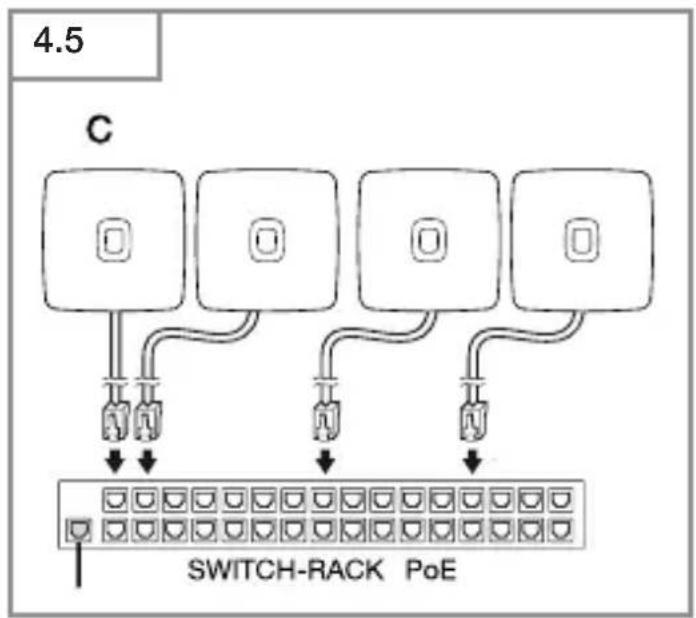

- 通过一个具有 POE 功能的交换机将多个感应器集成到网络基础设施中（图 4.5）。

5. 安装

• 检查所有部件是否损坏。
• 损坏时禁止使用产品。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。（图 3.7）

选择安装位置时，需注意以下几点：

• 为了尽可能获取准确的感应信息，须对传感器进行精确校准。
• 须确保预设的感应范围无遮挡。
• 热源，例如感应范围内的灯具，可能会导致获取信息错误。
• 传感器安装得越高，这 420 个感应小方格就越大。
• 将传感器安装在所需监控区域的中心位置，并使传感器的探测区域在形状和大小上与房间相符。
• 如果需要监控的区域大于传感器的探测区域，则应安装额外的传感器。请注意，由于检测区域呈矩形，因此传感器是对齐的。（图 3.7）
• 如果要使用传感器的门计数功能，请将传感器放置在距离门约尽可能靠近门的中心，并注意以下距离。

-2.5 米 安装高度 1 米 距离

-3 米 安装高度 1.25 米 距离

-3.5 米 安装高度 1.5 米 距离

- 我们还建议将传感器对准探测区域的长边进出。

安装步骤

暗装

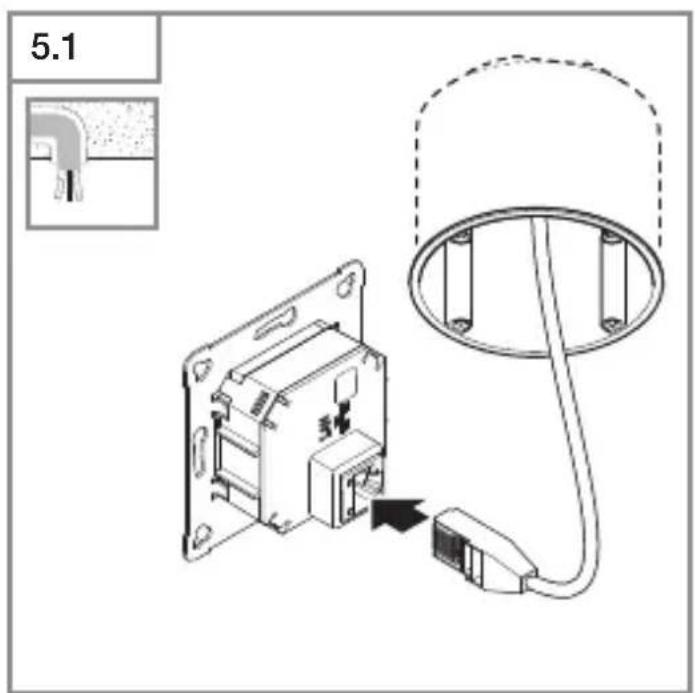

• 连接插头连接器。（图 5.1）

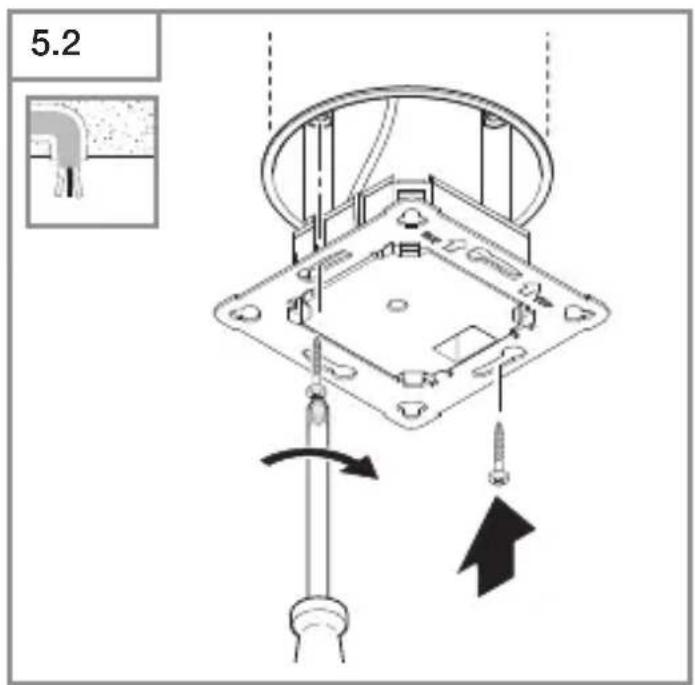

• 将负载模块拧到插座上。（图 5.2）

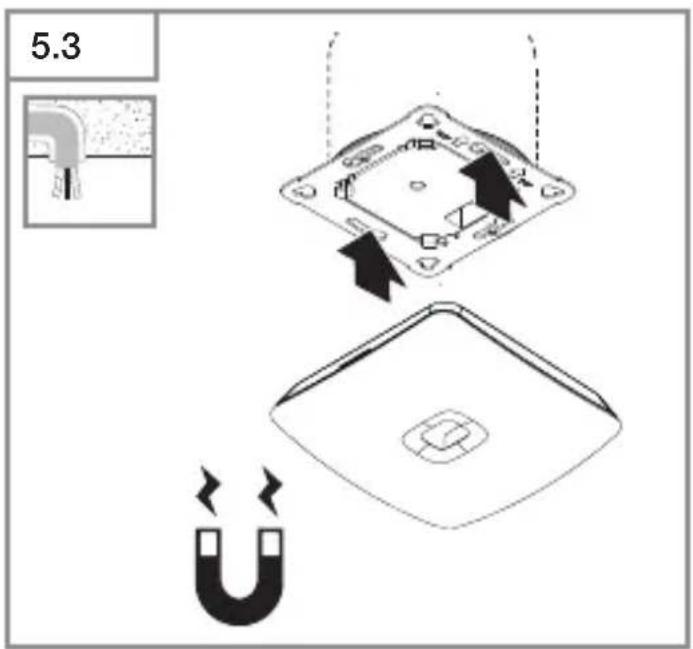

• 将磁力传感器模块放置在框架上。 (图 5.3)
• 将传感器通电后，请立即离开房间，直至初始化完成（LED 指示灯熄灭）。
• 进行设置。

→6. 功能及设置"

明装

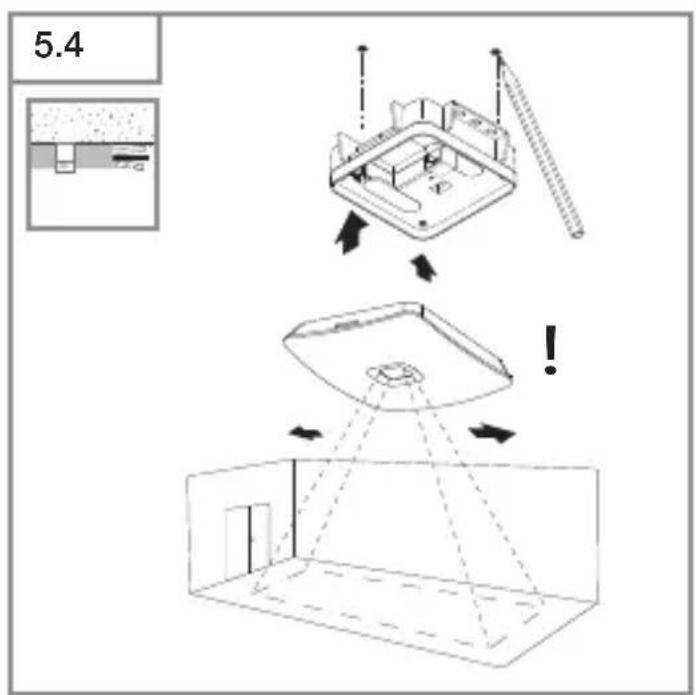

• 标记钻孔位置并钻孔。（图 5.4）

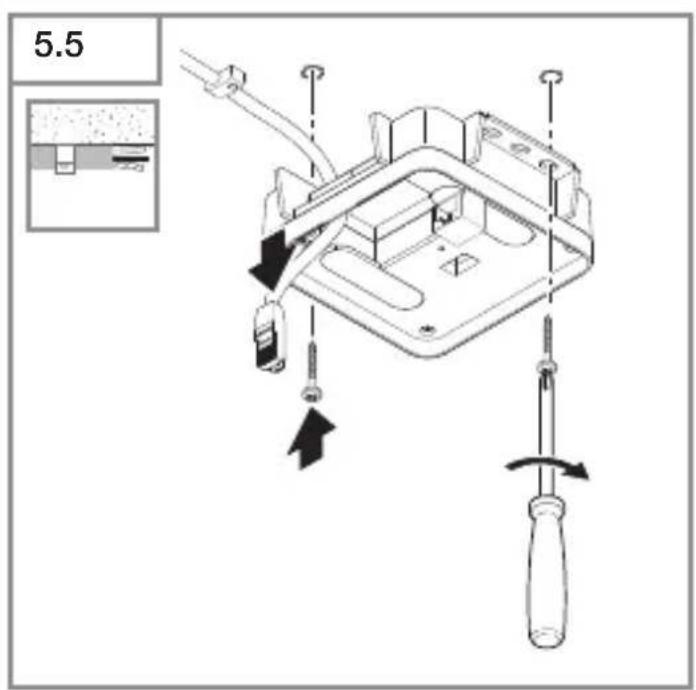

• 穿过电缆。拧紧负载模块。（图 5.5）

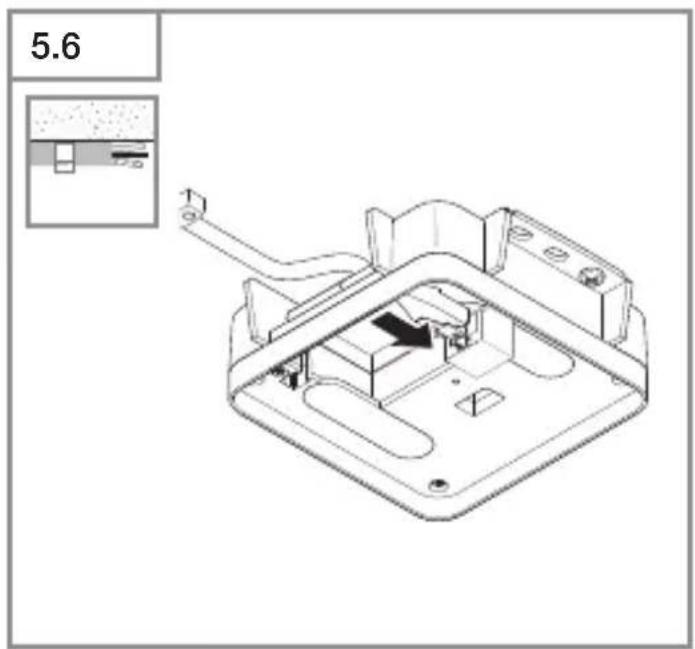

• 连接插头连接器。（图 5.6）

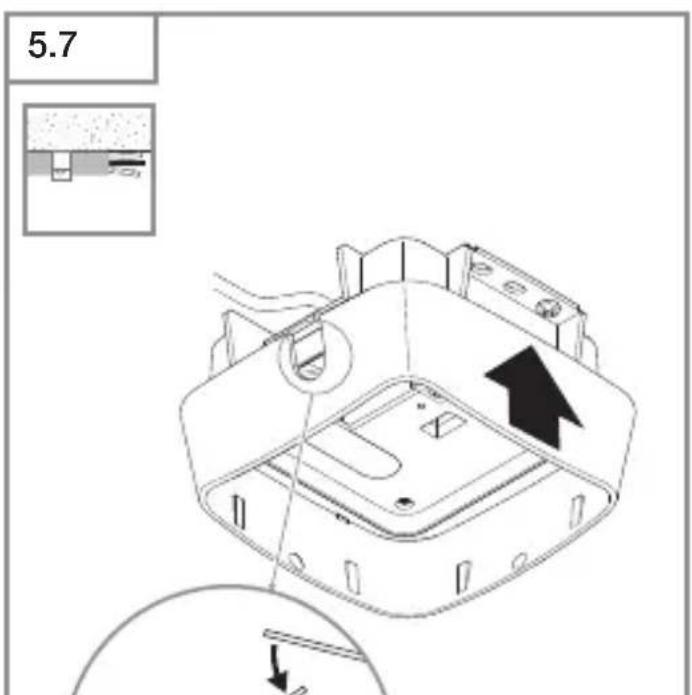

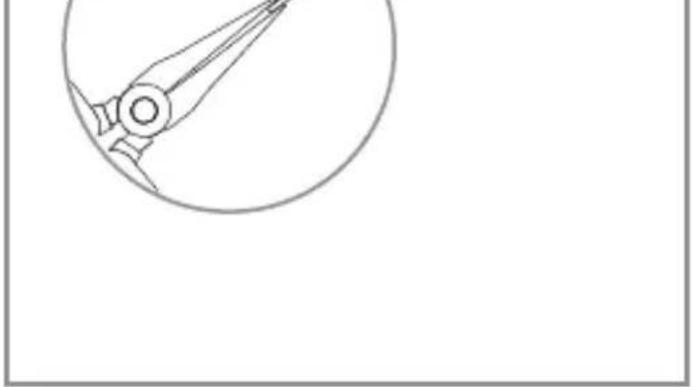

• 折断装配活板。（图 5.7）
• 装上明装适配器。（图 5.7）

• 装上磁力传感器模块。（图 5.3）

• 将传感器通电后，请立即离开房间，直至初始化完成（LED 指示灯熄灭）。

• 进行设置。

→ 6. 功能及设置"

6. 功能以及设置

出厂设置

在 Smart Space 传感器首次运行时以及通过App 重置时，会恢复出厂设置。

预定有以下出厂设置:

感应范围：所有小方格均处于激活状态。

提示

参数说明请查阅网站：www.stinel.de

Steinel Connect 应用程序

如需使用智能手机或平板电脑读取传感器，必须从您的应用商店下载 STEINEL Connect 应用程序。需要支持蓝牙功能的智能手机或平板电脑。

Android iOS

Connect 应用程序。需要支持蓝牙功能的智能手机或平板电脑。

Android iOS

LED-功能

上传：LED 灯显示为蓝色并快速闪烁 10 秒。初始化：

LED 灯常亮并显示为蓝色。

标准模式：LED 关。

识别：LED 灯显示为蓝色并缓慢闪烁。

固件升级：LED 灯显示为青色并快速闪烁。

错误：LED 灯显示为红色并快速闪烁

与感应器建立 LAN 连接

• 启动网页浏览器。

• 出厂时已激活 DHCP 检查感应器接收到的 IP 地址，接着通过该 IP 地址调用网页版操作界面。若 DHCP 服务器不可用，则该感应器的网络配置如下：

• IP 地址：192.168.1.200

• 子网掩码：192.168.1.0/24

在这种情况下，计算机必须设定为同一个子网 (192.168.1.0/24)。

除 IP 地址外，也可以通过主机名访问感应器。默认主机名为：“steinel_” + MAC 地址的最后 6 个字符。

例如：

MAC 地址为 CC:BD:35:12:34:56，主机名为 steinel_123456

对应的 MAC 地址可在负载模块上找到。

可通过网页版操作界面设置自定义的网络

配置：用户密码：updwd123

管理员密码：adm123

通过 rest api 访问传感器数据：如需对 Rest 中的数据进行一次性访问，请点击下方链接：https://192.168.1.200/rest 如需永久提取数据，建议使用 MQTT 或 BACnet。

探测设置

可通过 Connect APP 或者通过网页设置感应范围的大小。

此外，还可通过 STEINEL Connect App 或者网页将感应范围分为感应区和非感应区。

7. 维护和保养

产品免维护。

传感器脏污时，可使用一块湿布（不含清洁剂）进行清洁。

8. 故障排除

未连接感应器。

- 网线断开或未连接。

- 检查布线。

- 未安装 PoE 供电器，或是所用的这个网络交换机不支持 PoE。

- 检查 PoE 的供电。

- 错误的 IP 地址配置。

- 检查网络设置。

- 在必要情况下，请通过 Steinel Connect App 重置，接着通过默认配置重新连接。

- 防火墙阻止了此次通讯。

- 检查防火墙设置

传感器发出不需要的检测信号。

- 热源：移动热源位于感应范围内。

- 调整区域，增大间距。

- 重新初始化传感器。

- 重新设定传感器。

- 强反射墙位于感应范围内。

- 有动物在感应范围内活动

- 有温度的座位表面短时间内仍有可能被识别为人。

- 传感器位于WLAN或其他无线源附近。

- 安装在距离无线源至少 2 ~m 的位置。

传感器对人的反应较晚。

- 与感应器的距离过大。

- 安装其他感应器。

- 改进感应器定位。

- 请确保每个需获取感应信息的区域遮挡。

- 检测范围太小。

- 安装其他传感器。

- 必要时，扩大限制检测区域。

- 未根据现场情况设定传感器。

- 重新设定传感器。

传感器未识别准确人数。

- 间距过小时，人员或者其他热源可能会融为一体。

温度值不准确。

- 需要调准。

- 通过感应器设置输入校正值。

传感器未连接到应用程序。

- 应用程序或智能手机系统崩溃。

- 重新启动移动终端设备。

- 检查传感器的电源电压。

9. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家

根据适用的关于废旧电子设备和电子元件欧盟指令及其

在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

10. 一致性

STEINEL GmbH 特此声明，EO IP 的无线电设备类型符合指令 2014/53/EU。有关欧盟一致性声明的完整文本请参阅以下网址：www.stinel.de

11. 制造商保修

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.stinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

5年厂商质保
