1. RECALL: 按住此按钮并按下16个CHANNEL SELECT按钮(18)中的一个以加载相应的用户混音预设。
2. STORE: 按住此按钮并按下 16 个 CHANNEL SELECT 按钮 (18) 中的一个以将当前设置保存到相应的用户混音预设槽。
3. MAIN 按钮选择主立体声混合，它有自己的音量、平衡和均衡设置。
4. ULTRANET LED 灯指示 ULTRANET 输入已连接并激活。
5. LINK: 按住此按钮并按下 16 个 CHANNEL SELECT 按钮 (18) 中的一个以将相邻的单声道通道组合为一个立体声对。
6. GROUP: 按住此按钮并按下 16 个 CHANNEL SELECT 按钮 (18) 中的一个以将选定的通道组合到一个或多个组中。
7. SOLO 按钮静音所有通道，除了选定的单声道通道或立体声链接对。
8. MUTE: 按住此按钮并按下 16 个 CHANNEL SELECT 按钮 [18] 中的一个以静音或取消静音该通道。
9. TREBLE 旋钮控制所选单声道通道、立体声链接对或 MAIN 立体声总线信号的高频增益。按下旋钮以重置其信。
10. MID 旋钮控制当前所选单声道通道、立体声链接对或 MAIN 立体声总线信号的中频增益。按下旋钮以重置其值。
11. FREQ 旋钮选择特定的中频频段，通过 MID 旋钮进行削波或增强，按下旋钮以重置其值。
12. BASS 旋钮控制所选单声道通道、立体声链接对或 MAIN 立体声总线信号的低频增益。按下旋钮以重置其值。
13. PANORAMA 旋钮调整单声道通道的立体声位置以及立体声链接通道或 MAIN 立体声总线信号的左右平衡。按下旋钮以重置其值。
14. VOLUME 旋钮调整所选单声道和立体声链接通道或 MAIN 立体声总线信号的混音电平。按下旋钮以静音。
15. OUTPUT 旋钮控制总体主输出电平。

16. GR LED 灯显示输出限制器何时处于活动状态。

17. LIMITER 旋钮控制主输出的限制器阈值。

18. CHANNEL SELECT 按钮专注于所需的单声道、立体声链接通道和组，以进行单独混音调整。
19. DCIN 连接到随附的外部电源。请仅使用 BEHRINGER 外部电源。
20. ON/OFF 开关。
21. ULTRANET THRU 将未处理的 ULTRANET IN 副本发送到其他 ULTRANET 设备。
22. ULTRANET IN 通过屏蔽的 CAT5 数字音频电缆接收来自 ULTRANET 设备的 16 个通道。
23. MIDI IN 用于通过外部 MIDI 控制器控制所有参数，并用于固件更新。
24. LINE OUT 通过两条 TRS 电缆传输 MAIN 立体声混合的副本。或者，单条 TRS 电缆可以连接到 L/MONO 插孔。
25. PHONES 输出通过 6.35mm (4") TRS 连接器传输 MAIN 立体声混音的副本。

POWERPLAY P16-HQ 使用

第三步: 使用

P16-HQ基本设置

1. 将 OUTPUT 旋钮完全向左旋转至最小位置。

2. 将 LIMITER 旋钮完全向右旋转至最大位置。

3. 确认 ULTRANET LED 亮起。

4. 可通过按下相应的 CHANNEL SELECT 按钮调整每个单独通道的参数。

每个 CHANNEL SELECT 按钮上的 LED 显示如下:

· 绿色 闪烁 | 音频信号活动

· 红色 常亮)选择了没有音频信号活动的单声道通道或立体声链接对

· 黄色 闪烁）选择了具有音频信号活动的单声道通道或立体声链接对

- 红色闪烁）该通道是所选组的一部分，但当前未选择该通道且没有音频信号活动

- 黄色闪烁）该通道是所选组的一部分，但当前未选择该通道且有音频信号活动

1. 在播放音频时, 缓慢顺时针旋转 OUTPUT 旋钮, 直到达到舒适的监听音量。

2. 缓慢速时针旋转 LIMITER 旋钮，使限制器工作，并在动态范围与音量峰值控制之间找到适当的平衡。

3. 要调整混音中的任何单声道或立体声通道, 按下相应的 CHANNEL SELECT 按钮。通道的 LED 会亮红色, 表示该通道已选中进行调整。

4. 顺时针或逆时针旋转 VOLUME 旋钮，调整通道在混音中的相对电平。

5. 顺时针或逆时针旋转 PANORAMA 旋钮，调整通道在立体声场中的位置。

6. 使用BASS和TREBLE旋钮调整通道的低频和高频增益。

7. 使用FREQ旋钮选择要调整的中频中心频率, 然后使用MID旋钮调整中频增益。

8. 按住 LINK 按钮，然后按下所署的 CHANNEL SELECT 按钮创建立体声链接。相关的相邻通道将变成立体声链接。请注意，通道始终从奇数通道开始立体声链接，并将奇数通道分配到左侧。应用于奇数通道的所有参数值将应用于立体声链接的两个通道。

9. 要将多个通道组合在一起，按住 GROUP 按钮，然后按下您要分配到组的通道的 CHANNEL SELECT 按钮。所选通道的 LED 将闪烁。再次按下相同的 CHANNEL SELECT 按钮以取消选择该通道。松开 GROUP 按钮以创建包含您选择的通道的组。

创建组后，可以通过按住GROUP按钮并按下分配给该组的CHANNEL SELECT按钮来修改该组。现在，可以向该组添加或从该组中删除通道。

要从未分配的剩余通道创建新组，请按住GROUP按钮，然后按下未分配到任何组的通道的CHANNEL SELECT按钮（ED关闭）按下未分配的CHANNEL SELECT按钮将打开一个新组。根据需要添加更多通道。

一个通道一次只能属于一个组。

调整组中任一通道的VOLUME将按相同的量调整所有其他分组通道的VOLUME。所有其他通道设置如EQ和PANORAMA）保持独立。

1. 要静合一个或多个通道，按住MUTE按钮，然后按下所塞通道的CHANNEL SELECT按钮。

2. 要对选定通道进行 SOLO，按下 SOLO 按钮。按下另一个 CHANNEL SELECT 按钮将对新选定的通道进行 SOLO。要退出 SOLO 模式，请再次按下 SOLO 按钮。

3. 按住 STORE 按钮保存设置到预设中, 然后按下 16 个

4. 按住 RECALL 按钮并按下包含所需预设的 CHANNEL SELECT 按钮以加载预设。

POWERPLAY P16-D 控制

第二步: 控制

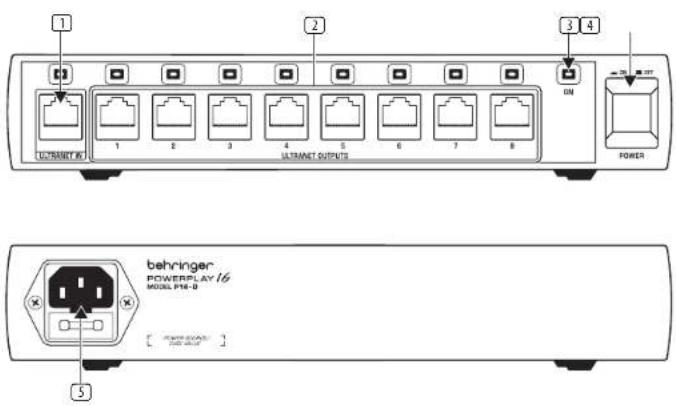

UTRANENT ULTRANT OUTPUTS BEHRINGER POWERPLAY 16 MODEL PN-0 POWER

1. ULTRANET IN 输入使用屏蔽的 CAT5 电缆接受来自其他 POWERPLAY 16 设备的信号。
2. ULTRANET OUTPUTS 将 P16-D 与最多八个 P16-M 个人混音器或 P16-D 分配集线器连接。每个输出发出 16 条使用屏蔽 CAT5 电缆的轨迹。

3. ON LED 使用 POWER 开关为设备加电时, 指示灯点亮。

4. POWER 开关打开和关闭本机。

5. POWER SOURCE 插孔接受防附的 IEC 电源线。

POWERPLAY P16-D 使用

第三步: 使用

P16-D Basic Setup

1. 确保使用随附的 IEC 电源线将 P16-D 连接到电源插座。要从 P16-D 为附加的 P16-HQ 混音器总线供电，必须将 P16-D 连接到电源。
2. 确保设备断电。ON LED 应该熄灭。
3. 将屏蔽的 CAT5 电缆从 P16-1, P16-D 或另一个 P16-HQ 连接到 P16-D 上的 ULTRANET IN 连接。
4. 将屏蔽的 CATS 数字电缆从 ULTRANET OUTPUTS 引出到外部设备 P16-HQ 或 P16-D 单元的任意组合 ↓ 为了获得最佳结果，请勿使用长度超过 75 m (246 英尺) 的 CATS 电缆。
5. 按下电源开关为 P16-D 通电 ON LED 点亮。
6. ULTRANET IN 和 ULTRANET OUTPUTS 连接上方的 LED 指示灯将点亮, 以确认 CAT5 电缆已连接并处于活动状态。

Specifications

P16-HQ/P16-D
超网数字网络
数字处理
A/D转	24-bit, 44.1/48 kHz sample rate
转换器类型	24位 delta-sigma
系统
信号	16个通道,以及P16-HQ的总线电源
延时	<0.9毫秒 从P16-I到P16-HQ)
频率响应	20Hz至20kHz(0/-3dB)
动态范围	典型值92 dB
布线
连接器	RJ45
电缆线	屏蔽的CAT5类线材
电缆长度	推荐最大长度246 ft /75 m
P16-HQ数码个人调音台
音频连接
耳机	V*TRS,立体声
线路输出	2x3/4*TS,不平衡
Ultranet直通/输入	2xRJ45
MIDI输入	5针MIDI接口
性能线路输出
频率响应	20Hz-20kHz(+0/-0.5 dB)
THD+N	0.002%典型值
剩余噪音	-99 dBu未加权/-102a加权
左/右声道串扰	<75 dB
输出阻抗	1 kΩ
最大输出电平	+12.5 dBu@200 kΩ负载+2.7 dBu@600 Ω负载
性能耳机输出
频率响应	20Hz-20kHz(+0/-0.1 dB)
THD+N	典型值0.002%/0.007%@350mW输出功率
剩余噪音	-94.5 dBu未加权/-97.5 dBuA加权
左/右声道串扰	<90 dB
最大输出电平	+17.3 dBu@200 kΩ负载
输出功率	50mW@600Ω负载100mW@300Ω负载400mW@300Ω负载

Quick Start Guide

P16-HQ/P16-D

控制项
均衡器
低音	±12 dB @ 100 Hz,壳形
中含	±12 dB,半参数
频率	100 Hz至10 kHz,可调
高音	±12 dB @ 10 kHz
输出
限幅器	比率∞:1
幅度	-20至+15 dBu耳机)
电源
功耗	最大5W,随附电源适配器
电源连接	接外部电源(励附)或P16-I/P16-D
尺寸/重量
尺寸 高×宽×深)	63×257×134 mm(2.5×10.1×5.3")
重量	0.8 kg(1.8 lbs)
P16-D Ultranet 分配器
数字量输入/输出(Ultranet)
输入连接器	1×RJ45
远程输出	8×RJ45
电源/电压 保险丝)
美国/加拿大	120 V~,60 Hz(TAH 250 V)
英国/澳大利亚/欧洲	220-240V~,50/60 Hz(TAH 250 V)
韩国/中国	220-240V~,50/60 Hz(TAH 250 V)
日本	100 V~,50/60 Hz(TAH 250 V)
功耗	40 W
电源连接	标准 IEC 插座
尺寸/重量
尺寸 高×宽×深)	44×254×160 mm(1U)(1.7×10×6.3")
重量	1.1 kg(2.4 lbs)

CN
