BEDIENUNGSANLEITUNG P16-HQ BEHRINGER

Wichtige Sicherheitshinweise

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung,

dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit

Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Dieses Symbol weist Sie immer dann darauf hin, wenn es erscheint, dass im Inneren des Gehäuses gefährliche unisolierte Spannung vorhanden ist – eine Spannung, die ausreichend sein kann, um ein Stromschlagrisiko darzustellen.

Dieses Symbol weist Sie an jeder Stelle, an der es erscheint, auf wichtige Betriebs- und Wartungsanweisungen in der beiliegenden Literatur hin. Bitte lesen Sie die Bedienungsanleitung.

Vorsicht Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw.

Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Vorsicht Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder

Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Vorsicht Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

Warning Bitte beachten Sie die Informationen auf der Außenseite der unteren

Abdeckung bezüglich elektrischer und sicherheitstechnischer Hinweise,

bevor Sie das Gerät installieren oder in Betrieb nehmen.

1. Bitte lesen Sie alle Anweisungen und Warnhinweise sorgfältig durch und befolgen Sie diese.

2. Halten Sie das Gerät von Wasser fern (außer bei Produkten für den Außenbereich).

3. Reinigen Sie nur mit einem trockenen Tuch.

4. Blockieren Sie nicht die Belüftungsöffnungen. Installieren Sie das Gerät nicht in einem engen Raum und nur gemäß den Anweisungen des Herstellers.

5. Schützen Sie das Netzkabel vor Beschädigungen, insbesondere an Steckern und Gerätebuchsen.

6. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

7. Heben Sie nicht den Sicherheitszweck des polarisierten oder geordeten Steckers auf. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere (nur für USA und Kanada). Ein geerdeter Stecker hat zwei Klingen und einen dritten Erdungszapfen. Die breite Klinge oder der dritte Zapfen dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker, um die veraltete Steckdose zu ersetzen.

8. Verwenden Sie nur vom Hersteller empfohlene Anbaugeräte und Zubehörteile.

1. Verwenden Sie nur spezifizierte Wagen, Ständer, Stative,

Tische. Achten Sie darauf, dass der Wagen/Geräte-Kombination beim Bewegen nicht umkippt.

1. Ziehen Sie bei Gewittern oder bei längerer Nichtbenutzung den Stecker.

2. Lassen Sie nur qualifiziertes Personal für Wartungsarbeiten

67Quick Start Guide POWERFLAY P16 HQ/P16 D

arbeiten, besonders nach Beschädigungen.

1. Das Gerät mit schützendern Erdungsterminal muss an eine Steckdose mit schützender Erdungsverbindung angeschlossen werden.

2. Wenn der Netzstecker oder ein Gerätekuppler als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.

3. Vermeiden Sie die Installation in engen Räumen wie Bücherregalen.

4. Platzieren Sie keine offenen Flammenquellen, wie brennende Kerzen, auf dem Gerät.

5. Betriebstemperaturbereich von 5° bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community. musictribe.com/support.

Serviceinstruktionen

är enbart avsedd

P16-H0 mit SD16 und X32 Rack und P16-D

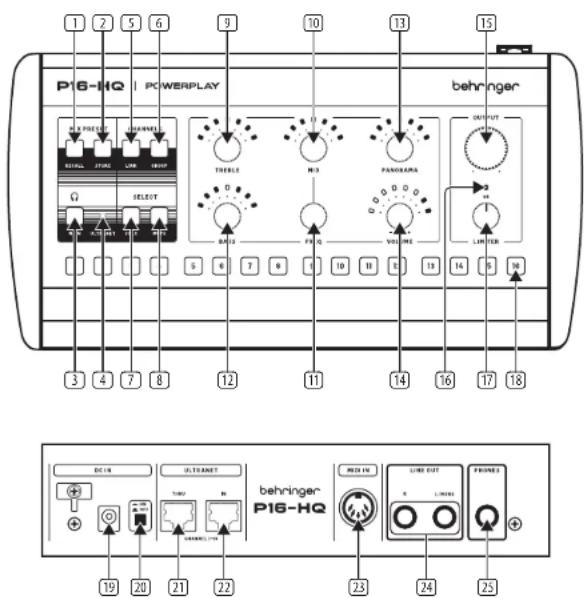

1. RECALL: Halten Sie diese Taste gedrückt und drücken Sie eine der 16 CHANNEL SELECT-Tasten (18), um das entsprechende Benutzer-Mix-Preset zu laden.
2. STORE: Halten Sie diese Taste gedrückt und drücken Sie eine der 16 CHANNEL SELECT-Tasten (18), um Ihre aktuellen Einstellungen im entsprechenden Benutzer-Mix-Preset-Slot zu speichern.
3. Die MAIN-Taste wählt den Haupt-Stereomix, der eigene Einstellungen für Lautstärke, Balance und Equalizer hat.
4. Die ULTRANET-LED leuchtet, um anzuzeigen, dass der ULTRANET-Eingang verbunden und aktiv ist.
5. LINK: Halten Sie diese Taste gedrückt und drücken Sie eine der 16 CHANNEL SELECT-Tasten (18), um benachbarte Monokanäle zu einem verknüpften Stereo-Paar zu kombinieren.
6. GROUP: Halten Sie diese Taste gedrückt und drücken Sie eine der 16 CHANNEL SELECT-Tasten (18), um ausgewählte Kanäle zu einer oder mehreren Gruppen zu kombinieren.
7. Die SOLO-Taste schaltet alle Kanäle stumm, außer dem ausgewählten Monokanal oder Stereo-Paar.
8. MUTE: Halten Sie diese Taste gedrückt und drücken Sie eine der 16 CHANNEL SELECT-Tasten (18), um diesen Kanal stummzuschalten oder die Stummschaltung aufzuheben.
9. Der TREBLE-Drehregler steuert die hohen Frequenzen des ausgewählten Monokanals, des Stereo-Paares oder des MAIN-Stereobusses. Drücken Sie den Encoder, um den Wert zurückzusetzen.
10. Der MID-Drehregler steuert die Mittenfrequenzen des aktuell ausgewählten Monokanals, des Stereo-Paares oder des MAIN-Stereobusses. Drücken Sie den Encoder, um den Wert zurückzusetzen.
11. Der FREQ-Drehregler wählt den spezifischen Mittenfrequenzbereich aus, der mit dem MID-Drehregler angehoben oder abgesenkt werden soll. Drücken Sie den Encoder, um den Wert zurückzusetzen.

12. Der BASS-Drehregler steuert die tiefen Frequenzen des ausgewählten Monokanals, des Stereo-Paares oder des MAIN-Stereobusses. Drücken Sie den Encoder, um den Wert zurückzusetzen.

13. Der PANORAMA-Drehregler stellt die Stereoposition von Monokanälen und die relative Links-Rechts-Balance von Stereo-Paaren oder des MAIN-Stereobusses ein. Drücken Sie den Encoder, um den Wert zurückzusetzen.

14. Der VOLUME-Drehregler regelt den Mix-Pegel für die ausgewählten Mono- und Stereo-Kanäle oder das MAIN-Stereobussignal. Drücken Sie den Encoder, um die Lautstärke stummzuschalten.
15. Der OUTPUT-Drehregler steuert den Gesamtpegel des Master-Outputs.
16. Die GR-LED zeigt an, wenn der Output-Limiter aktiv ist.
17. Der LIMITER-Drehregler steuert den Schwellenwert des Output-Limiters.
18. CHANNEL SELECT-Tasten fokussieren auf die gewünschten Mono- und Stereo-Kanäle sowie Gruppen für individuelle Mixanpassungen.
19. DC IN verbindet sich mit dem mitgelieferten externen Netzteil. Bitte verwenden Sie nur externe Netzteile von BEHRINGER.
20. EIN/AUS-Schalter.
21. ULTRANET THRU sendet eine unbearbeitete Kopie des ULTRANET IN an weitere ULTRANET-Geräte.
22. ULTRANET IN empfängt 16 Kanäle von ULTRANET-Geräten über ein abgeschirmtes CAT5-Digitalkabel.
23. MIDI IN zur Steuerung aller Parameter mit externen MIDI-Controllern sowie für Firmware-Updates.
24. LINE OUT überträgt eine Kopie des MAIN-Stereomix über zwei TRS-Kabel. Alternativ kann ein einzelnes TRS-Kabel an die L/MONO-Buchse angeschlossen werden.
25. PHONES-Output überträgt eine Kopie des MAIN-Stereo mix über einen 6,35 mm (34") TRS-Stecker.

POWERPLAY P16-HQ Erste Schritte

Schritt 3: Erste Schritte

Grundkonfiguration des P16-HQ

1. Drehen Sie den OUTPUT-Drehregler ganz nach links in die vollständig gegen den Uhrzeigersinn gerichtete Position.
2. Drehen Sie den LIMITER-Drehregler ganz nach rechts in die vollständig im Uhrzeigersinn gerichtete Position.
3. Überprüfen Sie, ab die ULTRANET-LED leuchtet.
4. Die Parameter für jeden einzelnen Kanal können durch Drücken der entsprechenden CHANNEL SELECT-Taste angepasst werden. Die LED in jeder CHANNEL SELECT-Taste leuchtet wie folgt:

• Grün (blinkend): Audio-Signalaktivität
- Rot (konstant): Monokanal oder Stereo-Paar ausgewählt ohne Audio-Signalaktivität
- Gelb (blinkend): Monokanal oder Stereo-Paar ausgewählt mit Audio-Signalaktivität
- Rot (blinkend): Der Kanal ist Teil der ausgewählten Gruppe, aber der Kanal ist derzeit nicht ausgewählt und es gibt keine Audio-Signalaktivität
- Gelb (blinkend): Der Kanal ist Teil der ausgewählten Gruppe, aber der Kanal ist derzeit nicht ausgewählt und es gibt Audio-Signalaktivität
5. Drehen Sie während der Audiowiedergabe den OUTPUT-Drehregler langsam im Uhrzeigersinn, bis Sie eine angenehme Lautstärke haben.

1. Drehen Sie den LIMITER-Drehregler langsam gegen den Uhrzeigersinn, um den Begrenzer zu aktivieren und ein akzeptables Gleichgewicht zwischen Dynamik und Kontrolle der Pegelschwankungen zu finden.
2. Um einen einzelnen oder Stereo-Kanal im Mix anzupassen, drücken Sie die entsprechende CHANNEL SELECT-Taste. Die LED des Kanals leuchtet rot, um anzuzeigen, dass der Kanal zur Anpassung ausgewählt wurde.
3. Drehen Sie den VOLUME-Drehregler im oder gegen den Uhrzeigersinn, um die relative Lautstärke des Kanals im Mix anzupassen.
4. Drehen Sie den PANORAMA- Drehregler im oder gegen den Uhrzeigersinn, um die Position des Kanals im Stereofeld anzupassen.
5. Passen Sie den Bass- und Höhenfrequenzbereich des Kanals mit den BASS- und TREBLE-Reglem an.
6. Wählen Sie die mittlere Frequenz zur Anpassung mit dem FREQ-Regler und passen Sie den Mittenfrequenzbereich mit dem MID-Regler an.

7. Erstellen Sie Stereo-Links, indem Sie die LINK-Taste gedrückt halten und dann die gewünschte CHANNEL SELECT-Taste drücken. Der benachbarte Kanal wird zu einem Stereo-Kanal verlinkt. Beachten Sie, dass verlinkte Kanäle immer mit einer ungeraden Zahl anfangen und der ungerade Kanal der linken Seite zugewiesen wird. Alle auf den ungeraden Kanal angewendeten Parameter werden auf beide Stereo-Kanäle angewendet.

8. Um mehrere Kanäle in eine Gruppe zusammenzustellen, halten Sie die GROUP-Taste gedrückt und drücken Sie dann die CHANNEL SELECT-Tasten der Kanäle, die Sie der Gruppe zuweisen möchten. Die LEDs der ausgewählten Kanäle blinken. Drücken Sie erneut dieselbe CHANNEL SELECT-Taste, um den Kanal abzuwählen. Lassen Sie die GROUP-Taste los, um die Gruppe mit den ausgewählten Kanälen zu erstellen.

Nachdem eine Gruppe erstellt wurde, kann diese durch Gedrückthalten der GROUP-Taste und Drücken einer der zugewiesenen CHANNEL SELECT-Tasten geändert werden. Jetzt können Kanäle zu dieser Gruppe hinzugefügt oder aus dieser entfernt werden.

Um eine neue Gruppe aus den verbleibenden nicht zugewiesenen Kanälen zu erstellen, halten Sie die GROUP-Taste gedrückt und drücken Sie dann die CHANNEL SELECT-Taste eines Kanals, der nicht einer Gruppe zugewiesen ist (LED ist aus). Durch Drücken einer nicht zugewiesenen CHANNEL SELECT-Taste wird eine neue Gruppe geöffnet. Fügen Sie nach Wunsch weitere Kanäle hinzu.

Ein Kanal kann nur Teil einer Gruppe gleichzeitig sein.

Das Anpassen der VOLUME- Lautstärke eines Kanals innerhalb der Gruppe wird die Lautstärke aller anderen in der Gruppe befindlichen Kanäle um denselben Betrag ändern. Alle anderen Kanalparameter wie EQ und PANORAMA bleiben unabhängig.

1. Um einen oder mehrere Kanäle stummzuschalten, halten Sie die MUTE-Taste gedrückt und drücken Sie dann die CHANNEL SELECT-Tasten der gewünschten Kanäle.
2. Um den ausgewählten Kanal solo zu schalten, drücken Sie die SOLO-Taste. Durch Drücken einer anderen CHANNEL SELECT-Taste wird der neu ausgewählte Kanal solo geschaltet. Um den Solo-Modus zu verlassen, drücken Sie erneut die SOLO-Taste.
3. Speichern Sie Ihre Einstellungen in einem Preset, indem Sie die STORE-Taste gedrückt halten und dann eine der 16 CHANNEL SELECT-Tasten drücken, um den gewilnschten Speicherplatz auszuwählen.
4. Laden Sie ein Preset, indem Sie die RECALL-Taste gedrückt halten und die CHANNEL SELECT-Taste drücken, die das gewünschte Preset enthält.

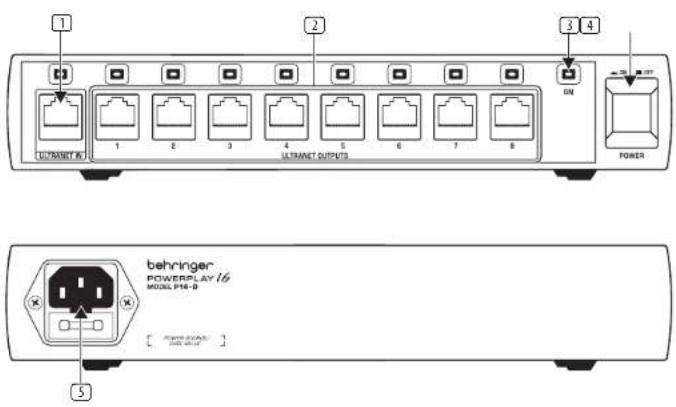

POWERPLAY P16-D Bedienelemente

Schritt 2: Bedienelemente

1 2 3 4 Ultranet INPUT ULTRANET OUTPUTS ON POWER behringer POWERPLAY 16 MODEL PH-0 5

1. Der ULTRANET IN-Eingang akzeptiert Signale von anderen POWERPLAY 16-Geräten über abgeschirmtes CATS-Kabel.

2. Die ULTRANET OUTPUTS verbinden den P16-D mit bis zu acht P16-HQ Personal-Mixern oder P16-D-Verteilerhubs. Jeder Ausgang sendet 16 Spuren mit abgeschirmtem CATS-Kabel aus.

3. Die ON-LED leuchtet auf, wenn das Gerät mit dem POWER-Schalter eingeschaltet ist.

4. Der POWER-Schalter schaltet das Gerät ein und aus.

5. Die POWER SOURCE-Buchse akzeptiert das mitgelieferte IEC-Stromkabel.

POWERPLAY P16-D Erste Schritte

Schritt 3: Erste Schritte

1. Stellen Sie sicher, dass der P16-D mit einem Stromanschluss über das mitgelieferte IEC-Stromkabel verbunden ist. (Um zusätzliche P16-HQ-Mixer vom P16-D zu bus-powered, muss der P16-D an eine Stromquelle angeschlossen sein.)
2. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Die ON-LED sollte nicht leuchten.
3. Verbinden Sie ein abgeschirmtes CAT5-Kabel von einem P16-I, P16-D oder einem anderen P16-HQ mit dem ULTRANET IN-Anschluss am P16-D.
4. Verlegen Sie abgeschirmte CAT5-Digitalkabel von den ULTRANET OUTPUTS zu externen Geräten (beliebige Kombination von P16-HQ- oder P16-D-Einheiten). Verwenden Sie für beste Ergebnisse keine CAT5-Kabel länger als 75 m.
5. Schalten Sie den P16-D durch Drücken des POWER-Schalters ein. Die ON-LED leuchtet auf.
6. Die LEDs über den ULTRANET IN- und ULTRANET OUT-Anschlüssen leuchten auf, um zu bestätigen, dass die CAT5-Kabel verbunden und aktiv sind.

POWERPLAY P16-HQ Controles

Passo 2: Controles

P16-HQ | POWERPLAY behringer 3 4 7 8 12 11 14 16 17 18 DC IN ULTRANET TUBE R BEHRAIN behringer-P16-HQ RUN OUT LIMEOUT PHONES 19 20 21 22 23 24 25

Weitere wichtige Informationen

Bitte registrieren Sie Ihr neues

Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelost werden kann, den Sie ebenfalls auf musictribe.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden.

3. Stromanschluss. Bevor

Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.
