製品タイプ デジタルパーソナルミキシングモニター
ブランド Behringer
モデル P16-HQ
チャンネル数 16モノラルチャンネル（ステレオリンク可能）
電源 外部ACアダプター（DC IN）、Behringer電源のみ使用
接続 UltraNet IN/THRU (RJ45)、MIDI IN、ライン出力 L/MONOおよびR（TRS 6.35mm）、ヘッドホン出力（TRS 6.35mm）
イコライザー 3バンド：低音（BASS）、可変周波数中音（FREQ）、高音（TREBLE）
ミキシング機能 音量、パン、ステレオリンク、グループ、ソロ、ミュート、プリセット（保存/呼び出し）
メイン出力 メイン音量（OUTPUT）、リミッター（LIMITER）設定可能なスレッショルド
LEDインジケーター UltraNetアクティブ、選択チャンネル、シグナルアクティビティ、グループ、リミッターアクティブ（GR）
MIDIコントロール 外部制御およびファームウェア更新用MIDI入力
動作温度 5°C～45°C（41°F～113°F）
清掃 乾いた布のみ
安全 水にさらさない、開けない、資格のある技術者による修理
修理可能性 ユーザーが修理可能な部品はありません。専門技術者に連絡してください
保証 限定保証、community.musictribe.com/supportをご覧ください
寸法（約） 標準1Uラック（未指定、推定：48.3 x 13.3 x 20 cm）
重量（約） 約2.5kg（推定）

よくある質問 - P16-HQ BEHRINGER

P16-HQをUltraNetシステムに接続するには？
ULTRANET IN入力をUltraNetソース（P16-Iや他のP16-HQなど）にシールドCAT5ケーブルで接続します。ULTRANETインジケーターが接続時に点灯します。
チャンネルの音量を調整するには？
対応するCHANNEL SELECTボタン（赤色点灯）を押し、VOLUMEノブを回してミックス内のそのチャンネルの相対レベルを調整します。
ステレオリンクペアを作成するには？
LINKボタンを押したまま、希望する奇数チャンネルのCHANNEL SELECTボタンを押します。奇数チャンネルが左、偶数チャンネルが右になります。
複数のチャンネルをグループ化するには？
GROUPボタンを押したまま、含めるチャンネルのCHANNEL SELECTボタンを押します（インジケーター点滅）。GROUPを離して確定します。グループ内のすべてのチャンネルの音量が比例して変化します。
SOLO機能を使用するには？
SOLOボタンを押して選択チャンネルのみを聴きます。別のチャンネルを単独で聴くには、そのCHANNEL SELECTを押します。再度SOLOを押してモードを終了します。
チャンネルをミュートするには？
MUTEボタンを押したまま、ミュートするチャンネルのCHANNEL SELECTボタンを押します。再度同じ操作でミュートを解除します。
ユーザープリセットを保存するには？
STOREボタンを押したまま、16個のCHANNEL SELECTボタン（プリセット位置を表す）のいずれかを押します。現在の設定が保存されます。
プリセットを呼び出すには？
RECALLボタンを押したまま、希望する位置のCHANNEL SELECTボタンを押します。
LIMITERボタンの機能は？
LIMITERノブでメイン出力リミッターのスレッショルドを設定します。反時計回りに回すとリミッターが作動し、音量のピークを制御します。GRインジケーターがリミッター作動時に点灯します。
P16-HQをヘッドホンで使用できますか？
はい、PHONES出力（TRS 6.35mmジャック）からメインステレオミックスのコピーが出力されます。また、LINE OUT出力を使用して外部モニターシステムにミックスを送ることもできます。

ユーザーの質問 P16-HQ BEHRINGER

0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。

この機器について新しい質問をする

メールはプライベートのままです：誰かがあなたの質問に答えた場合にのみ通知するために使用されます。

まだ質問はありません。最初の質問者になりましょう。

デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける P16-HQ - BEHRINGER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 P16-HQ ブランド BEHRINGER.

使用説明書 P16-HQ BEHRINGER

感電の恐れがありますので、カバーやその他の部品を取り外したり、開けたりしないでください。高品質なプロ用スピーカーケーブル（%TS標準ケーブルおよびツイストロッキングプラグケーブル）を使用してください。

このシンボルは、どこに現れても、筐体内部に絶縁のない危険な電圧が存在しており、これは感電の危険性を構成する可能性があることを示しています。

火事および感電の危険を防ぐため、本装置を水分や湿気のあるところには設置しないで下さい。装置には決して水分がかからないように注意し、花瓶など水分を含んだものは、装置の上には置かないようにしてください。

注意 このマークが表示されている箇所には、内部に高圧電流が生じています。手を触れると感電の恐れがあります。

注意 取り扱いとお手入れの方法についての重要な説明が付属の取扱説明書に記載されています。ご使用の前に良くお読みください。

注意 これらのサービス指示は、有資格のサービス担当者のみが使用するためのものです。操作説明書に含まれているもの以外のサー

12 13 Quick Start Guide/POM/PLAY F16 HQ/P16 D

ビスを行わないでください。 修理は有資格のサービス担当者によって行われなければなりません。

警告 デバイスの取り付け または操作を行う前に、電気および安全に関する情報については、底部の外装に記載されている情報を参照してください。

  1. すべての指示と警告を注意深く読み、従ってください。

  2. 装置を水から離してください(屋外用の製品を除く)。

  3. 乾いた布でしか清掃しないでください。

  4. 换気口を垂がないでください。密閉されたスペースには取り付けないでください。必ず製造元の指示に従って取り付けてください。

  5. 電源コードを特にプラグやアプライアンスの差込口で損傷から守ってください。

  6. 暖房器、ヒーター、ストーブ、アンプなど発熱する機器の近くには取り付けないでください。

  7. 偏光または接地型プラグの安全目的を妨げないでください。偏光プラグは片方がもう一方より幅が広いものです（アメリカとカナダ専用）。接地型プラグは二本の刃と三本目のアースプラグがついています。幅の広い刃または三本目のプラグは安全のために設けられています。提供されたプラグがコンセントに合わない場合は、電気技師に相談して陳腐化したコンセントを交換してください。

  8. 製造元が推奨するアタッチメントやアクセサリーだけを使用してください。

BEHRINGER P16-HQ - 1

  1. 指定されたカート、スタンド、三脚、ブラケット、またはテーブルだけを使用してください

さい。カート/装置の組み合わせを移動する際には倒れないように注意してください。

  1. 直時や長期間使用しない場合はプラグを抜いてください。
  2. 特に損傷後は、修理には資格のある専門家を利用してください。
  3. 保護アース端子のある装置は、保護アース接続のあるメインの電源コンセントに接続してください。
  4. メインプラグまたはアブライアンスコプラが切断装置として使用される場合、切断装置は操作可能でなければなりません。
  5. 書棚などの密閉された空間には設置しないでください。
  6. ろうそくなどの明火を装置に置かないでください。
  7. 動作温度範囲は 5° から 45°C までです (41° から 113°F)。

法的放棄

ここに含まれる記述、写真、意見の全体または一部に依拠して、いかなる人が損害を生じさせた場合にも、Music Tribe は一切の赔偿責任を負いません。技術仕様、外観およびその他の情報は予告なく変更になる場合があります。商標はすべて、それぞれの所有者に帰属します。Midas、Mark Teknik、Lab Gruppen、Lake、Tannoy、Turbosound、TC Electronic、TC Helicon、Behringer、Bugera、Aston Microphonesおよび Coolaudio は Music Tribe Global Brands Ltd. の商標または登録商標です。© Music Tribe Global Brands Ltd. 2024 無断転用禁止。

限定保証

適用される保証条件と Music Tribe の限定保証に関する 概要については、オンライン上 community.musictribe.com/support にて詳細をご確認ください。

BEHRINGER P16-HQ - 限定保証 - 1

重要的安全须知

BEHRINGER P16-HQ - 限定保証 - 2

警告 电击危险， 请勿打开机盖

BEHRINGER P16-HQ - 限定保証 - 3

BEHRINGER P16-HQ - 限定保証 - 4

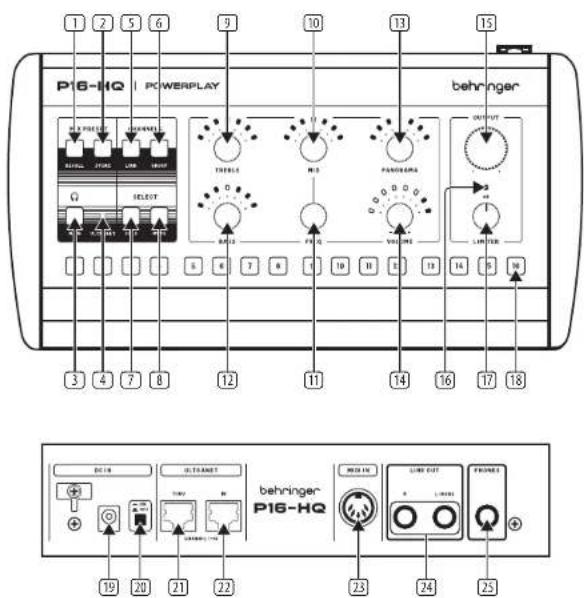

POWERPLAY P16-HQ コントロール

ステップ 2: コントロール

BEHRINGER P16-HQ - POWERPLAY P16-HQ コントロール - 1

  1. RECALL: このボタンを押し続け、16の CHANNEL SELECT ボタン(18)のいずれかを押して、対応するユーザーミックスプリセットをロードします。
  2. STORE: このボタンを押し続け、16の CHANNEL SELECT ボタン(18)のいずれかを押して、現在の設定を対応するユーザーミックスプリセットスロットに保存します。
  3. MAIN ポタンはメインステレオミックスを選択し、ボリューム、バランス、イコライゼーションの個別設定が含まれます。
  4. ULTRANET LED は、ULTRANET 入力が接続されてアクティブであることを示します。
  5. LINK: このボタンを押し続け、16の CHANNEL SELECT ポタン (18) のいずれかを押して、隣接するモノチャンネルをリンクされたステレオペアに結合します。
  6. GROUP: このボタンを押し続け、16の CHANNEL SELECT ボタン(18)のいずれかを押して、選択したチャンネルを1つ以上のグループに結合します。
  7. SOLO ボタンは、選択されたモノチャンネルまたはステレオリンクされたペア以外のすべてのチャンネルをミュートします。
  8. MUTE: このボタンを担し続け、16の CHANNEL SELECT ボタン(18)のいずれかを押して、そのチャンネルをミュートまたはミュート解除します。
  9. TREBLE ノブは、選択したモノチャンネル、ステレオリンクされたベア、または MAIN ステレオバス信号の高域帯域ゲインを制御します。エンコーダーを押して値をリセットします。
  10. MID ノブは、選択したモノチャンネル、ステレオリンクされたペア、または MAIN ステレオバス信号の中域帯域ゲインを制御します。エンコーダーを押して値をリセットします。
  11. FREQ ノブは、MID ノブを使用してカットまたはブーストする特定の中域周波数帯域を選択します。エンコーダーを押して値をリセットします。

  12. BASS ノブは、選択したモノチャンネル、ステレオリンクされたペア、または MAIN ステレオパス信号の低域帯域グインを制御します。エンコーダーを担して値をリセットします。

  13. PANORAMA ノブは、モノチャンネルのステレオ配置とステレオリンクされたチャンネルまたは MAIN ステレオバス信号の左右バランスを調整します。エンコーダーを押して他をリセットします。

  14. VOLUME ノブは、選択したモノおよびステレオリンクされたチャンネルまたは MAIN ステレオバス信号のミックスレベルを調整します。エンコーダーを押してミュートします。
  15. OUTPUT ノブは、全体のマスター出力レベルを制御します。
  16. GR LED は、出カリミッターがアクティブであることを示します。
  17. LIMITER ノブは、マスター出力のリミッタースレッシュルドを制御します。
  18. CHANNEL SELECT ポタンは、個別のミックス調整のために、必要なモノおよびステレオリンクされたチャンネルおよびグループに焦点を当てます。
  19. DCINは、付属の外部電源に接続します。BEHRINGERの外部電源のみを使用してください。
  20. ON/OFF スイッチ。
  21. ULTRANET THRU は、処理されていない ULTRANET IN のコピーを追加の ULTRANET デバイスに送信します。
  22. ULTRANET IN は、シールドされた CAT5 デジタルオーディオケープルを介して、ULTRANET デバイスから 16 チャンネルを受信します。
  23. MIDI IN は、外部 MIDI コントローラーを使用してすべてのパラメーターを制御するためのものであり、ファームウェアの更新にも使用されます。
  24. LINE OUT は、2 本の TRS ケーブルを介して MAIN ステレオミックスのコピーを送信します。代わりに、単一の TRS ケーブルを L/MONO ジャックに接続できます。
  25. PHONES 出力は、6.35mm (8") TRS コネクタを介して MAIN ステレオミックスのコピー を送信します。

POWERPLAY P16-HQ はじめに

ステップ3: はじめに

P16-HQの基本セットアップ

  1. OUTPUT ノブを完全に反時計回りに回して、最小位置に設定します。

  2. LIMITER ノブを完全に時計回りに回して、最大位置に設定します。

  3. ULTRANET LED が点灯していることを確認します。

  4. 各チャンネルのパラメーターは、対応する CHANNEL SELECT ポタンを押すことで畫整できます。

各 CHANNEL SELECT ボタンの LED は、次のように点灯します。

- 緑(点滅): オーディオ信号 アクティビティ

赤(点灯): オーディオ信号 アクティビティがない状態でモノチャンネルまたはステレオリンクペアが選択されています

- 黄色（点滅）：オーディオ信号アクティビティがある状態でモノチャンネルまたはステレオリンクベアが選択されています

赤 (点滅): チャンネルは選択されたグループの一部ですが、現在そのチャンネルは選択されておらず、オーディオ信号アクティビティはありません

- 貴色 (点滅): チャンネルは選択されたグループの一部ですが、現在そのチャンネルは選択されておらず、オーディオ信号アクティビティがあります

  1. オーディオを再生しながら、OUTPUT ノブをゆっくりと時計回りに回して、快迫なモニターレベルを調整します。

  2. LIMITER ノブをゆっくりと反時計回りに回して、リミッターを有効にし、ダイナミクスと音量ピークのバランスを撮影します。

  3. ミックス内の任意のモノまたはステレオチャンネルを調整するには、対応する CHANNEL SELECT ポタンを押します。チャンネルの LED が赤く点灯し、チャンネルが調整のために選択されていることを示します。

  4. VOLUME ノブを時計回りまたは反時計回りに回して、ミックス内のチャンネルの相対レベルを罰整します。

  5. PANORAMA ノブを時計回りまたは反時計回りに回して、ステレオフィールド内のチャンネルの位置を調整します。

  6. BASS および TREBLE ノブを使用して、チャンネルの低域および高域のゲインを調整します。

  7. FREQ ノブを使用して調整するミッドバンドの中心周波数を選択し、MID ノブを使用してミッドバンドゲインを調整します。

  8. LINK ポタンを押し続けて、目的の CHANNEL SELECT ポタンを押してステレオリンクを作成します。隣接する関連チャンネルがステレオリンクされます。チャンネルは常に奇数チャンネルからステレオリンクされ、奇数チャンネルは左に割り当てられます。奇数チャンネルに適用さ

れたすべてのパラメーター値が西方のステレオリンクチャンネルに適用されます。

  1. 振数のチャンネルをグループ化するには、GROUP ボタンを押し続けてから、グループに割り当てたいチャンネルの CHANNEL SELECT ボタンを押します。選択したチャンネルの LED が点滅します。同じ CHANNEL SELECT ボタンをもう一反押してチャンネルを選択解除します。CHANNEL SELECT ボタンを鍵して、選択したチャンネルでグループを作成します。

グループを作成した後、GROUP ボタンを押し続け、グループに割り当てられた CHANNEL SELECT ボタンのいずれかを押すことで、グループを変更できます。これで、そのグループにチャンネルを追加または剰除できます。

未割当てのチャンネルから新しいグループを作成するには、GROUP ボタンを押し続けてから、現在グループに割り当てられていないチャンネルの CHANNEL SELECT ボタンを押します (LED はオフです)。割り当てられていない CHANNEL SELECT ボタンを押すと、新しいグループが開きます。必要に応じて、さらにチャンネルを追加します。

1つのチャンネルは一度に1つのグループの一部にしかなれません。

グループ内のチャンネルの VOLUME を調整すると、他のすべてのグループ化されたチャンネルの VOLUME も同じ量だけ

変更されます。他のすべてのチャンネル設定 (EQやPANORAMAなど) は独立して保持されます。

  1. 1つまたは複数のチャンネルをミュートするには、MUTEボタンを押し続けてから、目的のチャンネルのCHANNEL SELECT ボタンを押します。

  2. 選択したチャンネルを SOLO にするには、SOLO ボタンを押します。別の CHANNEL SELECT ボタンを押すと、新しく選択されたチャンネルが SOLO になります。SOLO モードを終了するには、再度 SOLO ボタンを押します。

  3. STORE ボタンを押し続け、16の CHANNEL SELECT ボタンのいずれかを押して、ターゲットプリセットスロットを選択することで、設定をプリセットに保存します。

  4. RECALL ボタンを押し続け、目的のプリセットが含まれている CHANNEL SELECT ボタンを押してプリセットをロードします。

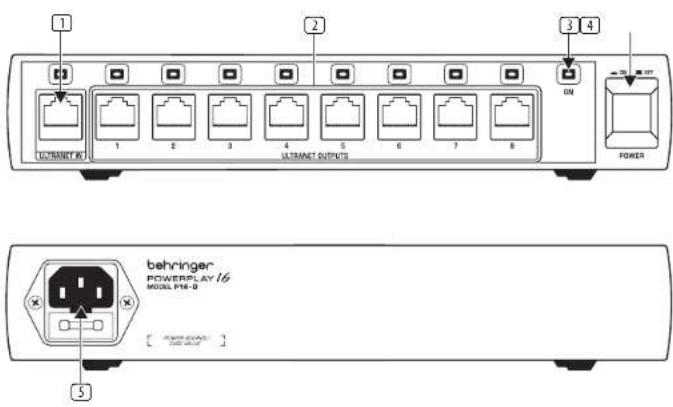

POWERPLAY P16-D コントロール

ステップ2: コントロール

1 2 3 4 UTRANENT INPUT ULTRANT OUTPUTS 5 6 7 8 ON POWER behringer POWERPLAY-16 MODEL PH-0 5

  1. ULTRANET IN 入力は、シールドされた CAT5 ケーブルを使用して他の POWERPLAY 16 デバイスからの信号を受け入れます。

  2. ULTRANET OUTPUTS は、P16-D を最大 8 台の P16-HQ パーソナルミキサーや P16-D ディストリビューションハブに接続します。各出力はシールドされた CAT5 ケーブルを使用して 16 トラックの信号を送信します。

  3. ON LED は POWER スイッチを使用してデバイスが起動しているときに点灯します。

  4. POWER スイッチはユニットのオンとオフを切り替えます。
  5. POWER SOURCE ジャックは付属の IEC 電源ケーブルを受け入れます。
  1. P16-Dが付属のIEC電源ケーブルを使用して電源に接続されていることを確認します。(P16-Dから追加のP16-HQミキサーをパスパワーするには、P16-Dを電源に接続する必要があります。)
  2. ユニットが電源がオフになっていることを確認します。ON LED は消灯しています。
  3. P16-1、P16-D、または別のP16-HQからULTRANETIN接続にシールドされたCAT5ケーブルを接続します。
  4. ULTRANET OUTPUTS から外部アバイス (P16-HQ または P16-D ユニットの任意の組み合わせ) ヘシールドされた CAT5 デジタルケーブルを接続します。最適な結果を得るために、75 m (246 フィート) を超える CAT5 ケーブルを使用しないでください。
  5. POWER スイッチを押して P16-D の電源を入れます。 ON LED が点灯します。
  6. ULTRANET IN および ULTRANET OUT 接続の上にある LED が点灯し、CAT5 ケーブルが接続されてアクティブであることを確認します。

POWERPLAY P16-HQ 控制

第二步: 控制

P16-HQ | POWERPLAY behringer 3 4 7 8 12 11 14 16 17 18 DC18 ULTRANET behringer-P16-HQ RUN OUT LINE CUT PHASES 19 20 21 22 23 24 25

  1. 登録, 新しい Music Tribe 機器をご購入後、すぐに musictrib.com にアクセスしてオンライン登録を行ってください。シンプルなオンラインフォームでの登録は、修理請求の処理をより迅速かつ効率的に行うために役立ちます。また、適用される場合は、保証の利用規約をお読みください。

  2. 故障 お近くに Music Tribe 認定販売店がない場合は、musictribe.com の "サポート" セクションに記載されている国別の Music Tribe 認定代理店にお問い合わせください。お住まいの国がリストにない場合は、「オンラインサポート」から問題が解決できるか確認してください。こちらも "サポート" セクションにございます。あるいは、製品を返品する前に、musictribe.com でオンライン保証請求を提出してください。

  3. 電源接続. ユニットを電源コンセントに差し込む前に、モデルに適した正しい電圧を使用していることを確認してください。ヒューズが故磨した場合は、必ず同じ種類と定格のヒューズに交換してください。

BEHRINGER P16-HQ - 第二步: 控制 - 2
